Сечение стропил двускатной крыши: Сечение стропил, обрешетки — оптимальные размеры для кровли

Сечение стропил, обрешетки — оптимальные размеры для кровли

Вы можете выполнить расчет сечения стропил с помощью онлайн-калькуляторов на нашем сайте – перейдите на страницу соответствующего инструмента и заполните поля.

В качестве исходных величин необходимо ввести данные некоторых параметров стропильной системы:

• шаг стропил (расстояние между ними) – шагом регулируют нагрузку на систему стропил;
• размеры стропил (сечение стропил) – толщина × ширина доски/бруса.

Стоит отметить, что доска – более доступный вариант для устройства системы кровли, так как она выдерживает значительные нагрузки, и что немаловажно – стоит в разы бюджетнее.

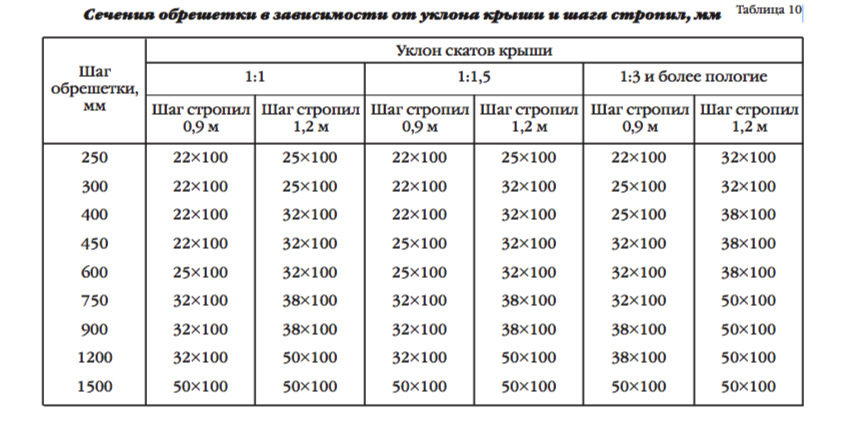

В таблицах ниже, мы собрали оптимальные размеры сечения стропильных ног и обрешетки, в зависимости от типа кровельного покрытия, угла наклона крыши и расстояния между ними элементами. Все параметры приведены согласно СНИП.

Следующая таблица содержит данные по обрешетке, контробрешетке и материалу кровли:

Тип кровли	Параметры кровельного материала, мм	Уклон кровли, градусов	Шаг обрешетки, см	Сечение обрешетки, см	Контробрешетка, см	Нахлест кровли, см
Профнастил:		20-30	соответственно углу уклона	доска 3×10	2,5-4	10-20
НС-20	толщина 0,55	30-45	40, 60
	толщина 0,75	30-45	50, 70
НС-35	толщина 0,55	30-45	100, 100
	толщина 0,75	30-45	120, 130
С-44	толщина 0,55	30-45	90, 150
	толщина 0,75	30-45	110, 140
Цементно-песчаная черепица и керамическая черепица	зависит от производителя и типа	22-30	31,2-33,5	3×5, 4×5, 4×6, 5×5	> 3×5	8,5-10,8
		30-90	32,1-34,5	5×15, 6×18		7,5-10,8
Мягкая кровля (рулонная, битумная черепица)	зависит от производителя	> 7	1. рулонная — на сплошной обрешетке 3-5 мм зазор; 2. мягкая черепица — 30 см шаг досок обрешетки под ОСБ	1.сплошная 2.обрешетка из доски 2.5×10-15 + ОСБ 9 мм	> 3×5	для рулонная 15-30 для мягкая > 15
Металлочерепица	4500×1160-1190×0,5	> 20	80-100 (от волны)	доска 5×20; брус 4×6	> 3×5	в зависимости от марки 6-9
Шифер	3600х1500х8-10 3000х1500х8-10 2500х1200х6-8-10	25-45	лист должен опираться на 2 бруса обрешетки		> 3×5	12-30
Асбестоцементные листы обыкновенного профиля			50-54	доска 5-6×10 брус > 5×5		должна перекрывать волну
Асбестоцементные листы унифицированного профиля			60-75	доска 5-6×10 брус > 7,5×7,5
Ондулин	2000x950x3	5-10	5	сплошная (зазор до 5 см)	> 3×5	3; боковой — 2 волны
		10-15	45	доска 5×20; брус 4×5, 5×5		2; боковой — 1 волна
		> 15	60	доска 5×20; брус 4×5, 5×5		1,7; боковой — 1 волна

Чтобы самостоятельно определить размерность всей системы стропил необходимо произвести расчеты основного влияния ветра, снеговых масс, а также веса кровельных материалов и конструктивных несущих элементов крыши в совокупности.

Ознакомиться с порядком расчета нагрузок можно в статье «Расчет нагрузки на стропильную систему».

Опять же напоминаем, что расчет приведен для ознакомления в значительно упрощенном формате, так как для точного расчета необходимо учитывать вертикальные и горизонтальные нагрузки на стропильные ноги, рассчитывать дополнительно сопротивление стропил изгибу, сжатию и растяжению, проверить конструкции на способность противостоять скалыванию и смятию.

Если у вас не сложная архитектурная конструкция, вы вполне сможете построить крышу самостоятельно, опираясь на оптимальные размеры бруса или доски, на стандартизированные параметры конструкции крыши.

На рисунке и в таблице ниже указаны стандартные сечения элементов стропильной конструкции:

Сечения деревянных балок перекрытия в зависимости от пролёта и шага установки балок, на примере случая с полной нагрузкой 400кг/м²:

Еще раз напомним, что вы можете выполнить расчет стропил самостоятельно – также там вы сможете рассчитать количество пиломатериалов, кровельного покрытия, обрешетки и остальные элементы.

Расчет стропильной системы двухскатной крыши, а также шаг стропил данной конструкции

Двускатная крыша образуется на базе каркаса, сочетающего в себе элементарность устройства и непревзойдённую надёжность. Но этими достоинствами костяк кровли в два прямоугольных ската может похвастаться только в случае тщательной подборки стропильных ног.

Содержание

• 1 Параметры стропильной системы двускатной крыши

  • 1.1 Длина стропил

  • 1.2 Сечение стропильных ног

    • 1.2.1 Таблица: сечение стропил в зависимости от длины и шага

  • 1.3 Переменное воздействие на стропильную систему

    • 1.3.1 Таблица: нормативное значение ветрового давления

    • 1.3.2 Таблица: значение коэффициента k

  • 1.4 Постоянные нагрузки

    • 1.4.1 Таблица: вес кровельных материалов на 1 м²

  • 1.5 Количество брусьев

• 2 Шаг брусьев несущей конструкции кровли

  • 2.

    1 Таблица: шаг стропил в зависимости от длины и сечения

• 3 Формулы расчёта стропильной системы двускатной крыши

  • 3.1 Таблица: номинальные размеры толщины и ширины пиломатериала (мм)

  • 3.2 Пример расчёта несущей конструкции

    • 3.2.1 Видео: подробный расчёт стропильной системы

Параметры стропильной системы двускатной крыши

К расчётам стоит приступать, если вы понимаете, что стропильная система двускатной кровли — это комплекс треугольников, самых жёстких элементов каркаса. Они собираются из досок, размер которых играет особую роль.

Длина стропил

Определить длину прочных досок для стропильной системы поможет формула a²+b²=c², выведенная Пифагором.

Длину стропила можно найти, зная ширину дома и высоту крыши

Параметр «a» обозначает высоту и выбирается самостоятельно. Он зависит от того, будет ли подкровельное пространство жилым, также имеет определённые рекомендации, если планируется мансарда.

За буквой «b» стоит ширина здания, разделённая надвое. А «c» представляет собой гипотенузу треугольника, то есть длину стропильных ног.

Допустим, что ширина половины дома равна трём метрам, а крышу решено сделать высотой два метра. В этом случае длина стропильных ног будет достигать 3,6 м (c=√a²+b²=4+√9=√13≈3,6).

К цифре, полученной из формулы Пифагора, следует приплюсовать 60–70 см. Лишние сантиметры понадобятся, чтобы вынести стропильную ногу за стену и сделать необходимые запилы.

Шестиметровое стропило — самое длинное, поэтому подходит в качестве стропильной ноги

Максимальная длина бруса, используемого в качестве стропильной ноги, – 6 м. Если требуется прочная доска большей длины, то прибегают к приёму сращения — прибиванию к стропильной ноге отрезка от ещё одного бруса.

Сечение стропильных ног

Для различных элементов стропильной системы существуют свои стандартные размеры:

• 10х10 или 15х15 см — для бруса мауэрлата;
• 10х15 или 10х20 см — для стропильной ноги;
• 5х15 или 5х20 см — для прогона и подкоса;
• 10х10 или 10х15 см — для стойки;
• 5х10 или 5х15 см — для лежня;
• 2х10, 2,5х15 см — для обрешётин.

Толщина каждой детали несущей конструкции кровли обусловливается нагрузкой, которую ей предстоит испытывать.

Брус сечением 10х20 см идеально подходит для создания стропильной ноги

На сечение стропильных ног двускатной кровли влияет:

• нагрузка на кровельные скаты;
• тип строительного сырья, ведь «выдержка» бревна, обычных и клеёных брусов разнится;
• длина стропильной ноги;
• вид древесины, из которой были выстроганы стропила;
• протяжённость просвета между стропильными ногами.

Наиболее существенно на сечении стропильных ног сказывается шаг стропил. Увеличение расстояния между брусьями влечёт за собой усиление давления на несущую конструкцию кровли, а это обязывает строителя использовать толстые стропильные ноги.

Таблица: сечение стропил в зависимости от длины и шага

Переменное воздействие на стропильную систему

Давление на стропильные ноги бывает постоянным и переменным.

Время от времени и с разной интенсивностью на несущую конструкцию крыши воздействуют ветер, снег и атмосферные осадки. В общем, скат кровли сравним с парусом, который под напором природных явлений может порваться.

Ветер стремится опрокинуть или приподнять крышу, поэтому важно произвести все расчёты правильно

Переменная ветровая нагрузка на стропила определяется по формуле W = Wo × k x c, где W — это показатель ветровой нагрузки, Wo — значение ветровой нагрузки, характерной для определённого участка России, k — поправочный коэффициент, обусловливаемый высотой сооружения и характером местности, а c — аэродинамический коэффициент.

Аэродинамический коэффициент может колебаться в рамках от -1,8 до +0,8. Минусовое значение характерно для поднимающейся крыши, а плюсовое — для кровли, на которую ветер давит. При упрощённом расчёте с ориентацией на улучшение прочности аэродинамический коэффициент считают равным 0,8.

Расчёт ветрового давления на крышу основывается на местонахождении дома

Нормативное значение ветрового давления узнают по карте 3 приложения 5 в СНиП 2.

Таблица: нормативное значение ветрового давления

Таблица: значение коэффициента k

На ветровой нагрузке отражается не только местность. Большое значение имеет зона расположения жилья. За стеной из высоких зданий дому почти ничего не грозит, но на открытом пространстве ветер может стать для него серьёзным врагом.

Снеговая нагрузка на систему стропил вычисляется по формуле S = Sg × µ, то есть вес снежной массы на 1 м² умножается на поправочный коэффициент, на значении которого отражается степень наклона кровли.

Вес снегового пласта указан в СНиП «Стропильные системы» и определяется типом местности, где построено здание.

Снеговая нагрузка на крышу зависит от того, где расположен дом

Поправочный коэффициент, если скаты кровли кренятся менее чем на 25°, приравнивается к единице. А в случае наклона крыши на 25–60° этот показатель уменьшается до 0,7.

Когда крыша наклонена более чем на 60 градусов, снеговую нагрузку сбрасывают со счетов. Всё-таки с крутой кровли снег скатывается быстро, не успевая оказать негативного влияния на стропила.

Постоянные нагрузки

Нагрузками, воздействующим беспрерывно, считают вес кровельного пирога, включая обрешётку, утеплитель, плёнки и отделочные материалы для обустройства мансарды.

Кровельный пирог создаёт постоянное давление на стропила

Вес кровли — это сумма веса всех материалов, использованных при строительстве крыши. В среднем он равен 40–45 кг/м.кв. По правилам на 1 м² стропильной системы не должно приходиться более 50 кг веса кровельных материалов.

Чтобы в прочности стропильной системы совсем не осталось сомнений, к расчёту нагрузки на стропильные ноги стоит добавлять 10%.

Таблица: вес кровельных материалов на 1 м²

Количество брусьев

Сколько стропил понадобится для обустройства каркаса двускатной кровли, устанавливают, разделив ширину крыши на шаг между брусьями и прибавив к полученному значению единицу. Она обозначает добавочное стропило, которое потребуется поставить на край кровли.

Допустим, между стропилами решено оставлять по 60 см, а длина крыши составляет 6 м (600 см). Получается, что необходимо 11 стропил (с учётом добавочного бруса).

Стропильная система двускатной крыши — это конструкция из определённого количества стропил

Шаг брусьев несущей конструкции кровли

Чтобы определить расстояние между брусьями несущей конструкции кровли, следует обратить пристальное внимание на такие моменты, как:

• вес кровельных материалов;
• длина и толщина бруса — будущей стропильной ноги;
• градус наклона кровли;
• уровень ветровой и снеговой нагрузок.

Через 90–100 см стропила принято располагать в случае выбора лёгкого кровельного материала

Нормальным для стропильных ног считается шаг в 60–120 см. Выбор в пользу 60 или 80 см делают в случае строительства кровли, наклоненной на 45˚. Таким же маленьким шаг должен быть при желании покрыть деревянный каркас крыши тяжёлыми материалами вроде керамической черепицы, асбоцементного шифера и цементно-песчаной плитки.

Таблица: шаг стропил в зависимости от длины и сечения

Формулы расчёта стропильной системы двускатной крыши

Расчёт стропильной системы сводится к установлению давления на каждый брус и определению оптимального сечения.

При расчёте стропильной системы двускатной кровли действуют следующим образом:

1. По формуле Qr=AxQ узнают, какова нагрузка на погонный метр каждой стропильной ноги. Qr — это распределённая нагрузка на погонный метр стропильной ноги, выраженная в кг/м, A — расстояние между стропилами в метрах, а Q — суммарная нагрузка в кг/м².
2. Переходят к определению минимального сечения бруса-стропила. Для этого изучают данные таблицы, занесённой в ГОСТ 24454–80 «Пиломатериалы хвойных пород. Размеры».
3. Ориентируясь на стандартные параметры, выбирают ширину сечения. А высоту сечения вычисляют, используя формулу H ≥ 8,6·Lmax·sqrt(Qr/(B·Rизг)), если уклон крыши α < 30°, или формулу H ≥ 9,5·Lmax·sqrt(Qr/(B·Rизг)), когда уклон крыши α > 30°. H — это высота сечения в см, Lmax — рабочий участок стропильной ноги максимальной длины в метрах, Qr — распределённая нагрузка на погонный метр стропильной ноги в кг/м, B — ширина сечения см, Rизг — сопротивление древесины на изгиб, кг/см². Если материал произведён из сосны или ели, то Rизг может быть равен 140 кг/см² (1 сорт древесины), 130 кг/см² (2 сорт) или 85 кг/см² (3 сорт). Sqrt — это квадратный корень.
4. Проверяют, соответствует ли величина прогиба нормативам. Она не должна быть больше цифры, которая получается в результате деления L на 200. Под L понимается длина рабочего участка. Соответствие величины прогиба соотношению L/200 выполнимо только при верности неравенства 3,125·Qr·(Lmax)³/(B·H³) ≤ 1. Qr обозначает распределённую нагрузку на погонный метр стропильной ноги (кг/м), Lmax — рабочий участок стропильной ноги максимальной длины (м), B — ширину сечения (см), а H — высоту сечения (см).
5. Когда выше представленное неравенство нарушается, показатели B и H увеличивают.

Таблица: номинальные размеры толщины и ширины пиломатериала (мм)

Пример расчёта несущей конструкции

Предположим, что α (угол наклона крыши) = 36°, A (расстояние между стропилами) = 0,8 м, а Lmax (рабочий участок стропильной ноги максимальной длины) = 2,8 м. В качестве брусьев используется материал из сосны первого сорта, а это значит, что Rизг = 140 кг/см².

Для покрытия кровли выбрана цементно-песчаная черепица, и поэтому вес крыши составляет 50 кг/м². Суммарная нагрузка (Q), которую испытывает каждый квадратный метр, равна 303 кг/м². А для строительства стропильной системы используются брусья толщиной 5 см.

Отсюда вытекают следующие вычислительные действия:

1. Qr=A·Q= 0,8·303=242 кг/м — распределённая нагрузка на погонный метр бруса-стропила.
2. H ≥ 9,5·Lmax·sqrt(Qr/B·Rизг).
3. H ≥ 9,5·2,8·sqrt(242/5·140).
4. 3,125·Qr·(Lmax)³/B·H³ ≤ 1.
5. 3,125·242·(2,8)³ / 5·(17,5)³= 0,61.
6. H ≥ (примерная высота сечения стропила).

В таблице стандартных размеров нужно найти высоту сечения стропил, близкую к показателю 15,6 см. Подходящим является параметр, равный 17,5 см (при ширине сечения в 5 см).

Эта величина вполне соответствует показателю прогиба в нормативных документах, и это доказывается неравенством 3,125·Qr·(Lmax)³/B·H³ ≤ 1. Подставив в него значения (3,125·242·(2,8)³ / 5·(17,5)³), получится обнаружить, что 0,61 < 1. Можно сделать вывод: сечение пиломатериала выбрано верно.

Видео: подробный расчёт стропильной системы

Расчёт стропильной системы двускатной крыши — это целый комплекс вычислений. Чтобы брусья справились с возлагаемой на них задачей, строителю нужно безошибочно определить длину, количество и сечение материала, узнать нагрузку на него и выяснить, каким должен быть шаг между стропилами.

• Автор: Ксения Зубкова
• Распечатать

Мой отец — строитель. Поэтому мне есть, что рассказать домашним умельцам.

Оцените статью:

(1 голос, среднее: 1 из 5)

Поделитесь с друзьями!

Расстояние между стропилами крыши и размеры: полное руководство

14 долей

• Сошник
• Штифт

Проектирование и строительство крыши для сарая, веранды, хижины, гаража или дома может быть непростой задачей. Вы должны учитывать динамическую, стационарную, ветровую и снеговую нагрузки, выбрать правильную породу, сорт и размер пиломатериала для стропильного пролета и решить, будет ли потолок или чердак опираться на стропила. Кроме того, вы должны выбрать правильное расстояние между стропилами, чтобы охватить расстояние, исходя из всех факторов, влияющих на ваш дизайн.

Стандартное расстояние между стропилами крыши составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, однако инженер-строитель может использовать другое расстояние. Однако, в зависимости от всех сопутствующих факторов, для большинства зданий обычно используются 16 дюймов и 24 дюйма. Более широкое пространство между стропилами часто приводит к большей глубине стропил.

В этом руководстве мы объясним расстояние между стропилами, кодовые требования, таблицы пролетов стропил крыши и калькуляторы расстояния между стропилами. Мы обсудим расстояние 16 дюймов и 24 дюйма, как рассчитать необходимое количество стропил, 19Шаг 0,2 дюйма, а также шаг при использовании металлической кровли, а также для односкатных крыш и веранд. Наша цель — предоставить полное руководство по размерам и расстоянию между стропилами для ваших проектов.

Быстрая навигация

• Что такое шаг стропил
• Шаг стропил крыши Код Требования
• Таблица пролетов стропил крыши
• Калькулятор расстояния между стропилами
• Расстояние между стропилами 16 или 24?
• Как рассчитать стропила крыши: сколько стропил мне нужно?
• Что такое 19.2 Расстояние между стропилами?
• Расстояние между стропилами для металлической крыши
• Расстояние между стропилами навеса
• Расстояние между стропилами для крыши крыльца
• Заключение

Что такое расстояние между стропилами

Расстояние между стропилами – это расстояние между параллельными стропилами или стропилами крыши. Он измеряется от центра одного стропила до центра следующего, также известного как «по центру», что упрощает определение количества стропил в зависимости от длины здания. Типичное межцентровое расстояние, согласно Международному кодексу жилого строительства (IRC), составляет 12 дюймов, 16 дюймов, 19 дюймов.0,2 дюйма и 24 дюйма, что означает, что фактическое расстояние между стропилами составляет 10,5 дюйма, 14,5 дюйма, 17,7 дюйма и 22,5 дюйма.

Расстояние между стропилами — это только один аспект проектирования и строительства крыши, который влияет на пролет, наряду с переменными нагрузками, породой древесины и сортом. Чем больше расстояние между стропилами, тем короче расстояние, которое они могут перекрывать. Более толстые пиломатериалы, такие как 2×10 и 2×12, могут иметь большее расстояние между центрами 24 дюймов, чем 2×4 или 2×6 при расстоянии 12 дюймов для сопоставимых пород древесины, сорта и переменных нагрузок. Поэтому всегда сверяйтесь с предписывающими таблицами кодов или с инженером-строителем перед началом строительства.

Требования к расстоянию между стропилами крыши

Международный кодекс жилищного строительства (IRC), который является основой большинства строительных норм и правил в Северной Америке, определяет стандартное расстояние между стропилами как 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма на центр. Самая последняя версия IRC, опубликованная в 2021 году, наряду с предыдущими выпусками, содержит таблицы пролетов и расстояний между стропилами для различных переменных в главе 8.

Требования к расстоянию между стропилами крыши включают пролет стропил, временные и постоянные нагрузки на крышу, прогиб, ветер и снег нагрузки, порода дерева, сорт, размер и толщина стропил, а также будет ли прикреплен потолок или нет. К дополнительным факторам относятся уклон, карнизные и свесные свесы, крепления крыши, опоры для стропил, хомуты, коньковое соединение, проемы в крыше, вентиляция и отделка крыши. Временные и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут при стационарных нагрузках 10 и 20 фунтов на квадратный фут и прогибах L/∆=180 и L/∆=240.

Еще одним важным фактором является местоположение. Требования кодекса различаются в зависимости от различных климатических условий в разных географических регионах. Таким образом, всегда важно проконсультироваться с вашим местным строительным отделом или другими экспертами по строительству относительно требований к расстоянию между стропилами или балками крыши.

Таблица пролетов стропил крыши

Пролет обычно измеряется по горизонтали вдоль выступа стропил от конька до внешнего края несущей плиты наружной стены. Это также обычно выражается как отношение подъема к пробегу или доля подъема по пробегу. В следующей таблице сравниваются пролеты для обычных пиломатериалов сорта № 2 разных пород и три типичных расстояния между стропилами. Собранная информация взята из таблицы R802.4.1(1) IRC-2021 и Американского совета по дереву.

Калькулятор расстояния между стропилами

Существует множество доступных калькуляторов расстояния между стропилами, но мы предпочитаем онлайн-калькулятор пролета Американского совета по дереву. Вы можете выбрать «Максимальный пролет» или «Параметры пролета», породу дерева, размеры, сорт, тип элемента, прогиб, расстояние, постоянную нагрузку, постоянную нагрузку, условия эксплуатации, а также то, является ли это пиломатериалом или нет. После того, как все варианты выбраны, вы нажимаете «Рассчитать», и он предоставляет максимальную горизонтальную длину и другую полезную информацию.

При выборе калькулятора пролетов стропил ищите тот, который обеспечивает наибольший выбор переменных для наиболее точного ответа. Помните, что калькулятор не заменяет Строительный кодекс или необходимость одобрения местного строительного департамента. Для сложных конструкций крыш обратитесь к инженеру-строителю.

16 или 24 шага стропил?

Расстояние между стропилами зависит от множества переменных и инженерных расчетов целостности конструкции. Однако, как правило, чем ближе стропила друг к другу, тем больше опоры на обшивку и отделку кровли, тем больше могут быть пролеты стропил и тем прочнее и жестче будет крыша.

Балки крыши должны иметь номинальную ширину 2 дюйма и глубину от 4 до 12 дюймов, хотя можно использовать и большие размеры. Обычное расстояние между стропилами в отрасли составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, а другие расстояния используются там, где их определяют дизайн, климатические условия и инженеры.

Расстояние между стропилами на расстоянии 16 дюймов является общим для многих крыш, обшитых OSB или фанерой. Обшивка имеет большую опору и менее заметный прогиб со временем под битумными кровельными материалами. В центрах 16 дюймов на каждые четыре фута приходится три опорных элемента по сравнению с двумя при расположении в центрах 24 дюймов. Помните, что две внешние опорные стропила являются общими, поэтому учитывайте их только как одну. Использование стропил, расположенных на расстоянии 16 дюймов, также означает, что можно использовать пиломатериалы меньшего размера или пиломатериалы более низкого качества по сравнению со стропилами с более широким интервалом.

Расстояние между стропилами на расстоянии 24 дюйма означает, что каждое стропило поддерживает на 50 % больше, чем стропила, расположенные на расстоянии 16 дюймов. Это также означает, что стропильные элементы должны быть более глубокими или более высокого качества, а породы должны охватывать одинаковое расстояние. Однако переход на 24-дюймовые центры также уменьшает количество необходимых стропил до 50%. Крыши, обшитые досками или обвязанные ремнями для металла или другой кровельной отделки, обычно устанавливаются с шагом 24 дюйма, а доски или обвязки перекрывают зазор между стропилами и обеспечивают дополнительную жесткость и поддержку.

При межосевом расстоянии 16 дюймов расстояние между стропилами составляет 14-1/2 дюйма, а расстояние между стропилами составляет 22-1/2 дюйма при расстоянии 24 дюйма. Порода древесины, сорт, прогиб и нагрузки влияют на пролет. № 2 S-P-F 2×4 с центром 16 футов может иметь пролет 9 футов-5 дюймов, но только 8 футов 0 футов с центром 24 дюйма с временной нагрузкой или 20 фунтов на квадратный фут, статической нагрузкой 10 фунтов на квадратный фут и прогибом L/∆=180, поэтому пролет и интервалы связаны с другими строительными факторами. Если вы не уверены, какое расстояние использовать, обсудите проект с местным строительным отделом или инженером-строителем.

Как рассчитать стропила крыши: сколько стропил мне нужно?

Расчет количества стропил, необходимых для проекта, можно выполнить с помощью некоторых калькуляторов стропил, но это невозможно сделать с помощью бумаги и карандаша или стандартного калькулятора. Используйте длину конструкции, поддерживающей наружную стену в дюймах, и разделите ее на расстояние по центру между параллельными стропилами, а затем добавьте 1 для стропила «0». Для двускатной крыши умножьте количество стропил на 2 для двух сторон или скатов крыши.

Например:

Для здания длиной 30 футов с двускатной крышей потребуется 24 стропила с межцентровым расстоянием 16 дюймов и 32 стропила с межосевым расстоянием 24 дюйма.

30 футов x 12 дюймов = 360 дюймов (длина в дюймах) ÷ 16 дюймов по центру = 22,5 стропила -> округлить и добавить 1 = 24 стропила с каждой стороны, поэтому умножьте на 2, и вам понадобится 48 стропил для крыша.

30 футов x 12 дюймов = 360 дюймов ÷ 24 дюйма по центру = 15 стропил + 1 = 16 стропил с каждой стороны x 2 = 32 стропила . Обычно он перекрывает фронтонную стену и прикрепляется к торцевым стропилам на каждом фронтоне. Внешняя доска или фасция не является стропилом и может быть из пиломатериала толщиной 1 дюйм или из того же материала толщиной 2 дюйма, что и стропила. Однако иногда они включаются в количество стропил, что увеличивает общее количество стропил на 4, по два на каждый конец фронтона.

Что такое шаг стропил 19,2?

Стропила или кровельные балки, или даже стойки и балки пола с межцентровым расстоянием 19,2 дюйма, используют 5 конструктивных элементов высотой более 8 футов вместо 6 элементов с межцентровым расстоянием 16 дюймов или 4 с межцентровым расстоянием 24 дюйма. На одну стропилину меньше каждые 8 ​​футов в большой сборке, что приводит к экономии, особенно при прокладке проводов, забивании гвоздей или изоляции для меньшей теплопередачи. Кроме того, межцентровое расстояние 19,2 дюйма полезно при использовании спроектированных двутавровых балок/фермовых стропил с более широкой полкой.

Двутавровые стропила обычно имеют зазор 15,7 дюйма между параллельными краями полок при расстоянии 19,2 дюйма по центру. Зазор, который не сильно отличается от 14,5 дюймов между фермами в центрах 16 дюймов. В результате подрядчики обычно используют расстояние между стропилами 19,2 дюйма при использовании инженерных конструктивных элементов. При этом шаг 19.2 можно использовать и для размерных пиломатериалов, но может потребоваться изменение глубины, сорта или породы пиломатериала.

Расстояние между стропилами для металлической крыши

Металлическая кровля, обычно стальная или алюминиевая, имеет различные профили и составы и может называться жестью, сталью или гофрированным металлом. Ширина панели или листа обычно устанавливается производителем, а длина по гребню измеряется карнизом. Тем не менее, длина также может быть заранее отрезана производителем и предназначена для перекрытия или блокировки, чтобы защитить от непогоды.

Расстояние между стропилами или балками крыши для металлической кровли может потребоваться установить для поддержки жестких металлических панелей, спроектированных и спроектированных для крепления непосредственно к стропилам. Расстояние между стропилами устанавливается производителем стальных панелей, чтобы обеспечить структурно прочную крышу. Жесткие металлические панели предварительно заказываются и изготавливаются для сборки, поэтому время выполнения заказа обычно позволяет разместить стропила на основе панелей.

Однако на большинстве крыш металлическая кровля более тонкая и поддерживается и крепится к настилу из фанеры или ОСП или к ремням, прикрепленным к стропилам. Стропила обычно располагаются на расстоянии 16 дюймов от центра при обшивке, чтобы обеспечить наибольшую поддержку. Стропила, обвязанные ремнями, располагаются на расстоянии 16 дюймов или 24 дюймов от центра, а стропы размещаются через каждые 8–12 дюймов по центру для обеспечения поддержки. Расстояние между ремнями обычно зависит от размера прикрепляемой металлической кровли.

Обшивка крыши обеспечивает достаточную опору для металлической кровли и является дополнительным барьером для насекомых и непогоды. Обвязанные стропила создают открытую сеть для крепления металла, делая нижнюю часть видимой снизу, но также более благоприятной для насекомых. Расстояние между стропилами обычно зависит от пролета, размера используемого пиломатериала и коэффициента нагрузки, поэтому лучше проконсультироваться с экспертами, прежде чем вбивать гвозди или шурупы.

Расстояние между навесными стропилами

Односкатная крыша обычно прикрепляется к стене другого здания и выступает вниз и наружу, чтобы нестись на стене или на балке, поддерживаемой стойками. Односкатное стропило также можно использовать для создания односкатной крыши на различных зданиях, обеспечивая единую линию крыши с высокой стеной и более низкой стеной, поддерживающей стропила. Ширина здания или расстояние от стены до опорной балки определяют пролет стропил, шаг и уклон.

Расстояние между навесными стропилами обычно составляет 16 дюймов и 24 дюйма по центру в зависимости от выбранного типа кровельного покрытия. Стропила в центре 24 дюйма с обвязкой для поддержки металлической кровли дешевле, чем стропила в центре 16 дюймов, покрытые OSB или фанерой и металлической кровлей. Пролет определяет глубину стропил и расстояние между ними в зависимости от используемой породы и сорта древесины, переменных нагрузки и прогиба.

В зависимости от конструктивных особенностей, бюджета и всех других факторов, #2 SPF 2×4 с 12-дюймовыми центрами работают до 8 футов. Однако увеличение коэффициентов нагрузки и прогиба может потребовать досок большей толщины или более прочной породы и сорта древесины. Некоторые строители предпочитают использовать 2×6 с центральным расстоянием 16 или 24 дюйма, поскольку здесь меньше стропил и меньше работы, поэтому, если местные правила или строительный отдел не установили требования, это часто зависит от предпочтений и бюджета.

Расстояние между стропилами для крыши крыльца

Расстояние между стропилами для крыши крыльца зависит от длины пролета доски, нагрузки, которую она должна выдерживать, коэффициентов прогиба, а также породы и сорта древесины. Немаловажным фактором является и конструкция крыши крыльца. Это может быть стиль навеса, стиль плоской перголы, остроконечный или какой-либо другой стиль или смесь стилей. Крыша может быть закрыта для защиты от непогоды или отделана планками для защиты от солнца, но не от дождя, поэтому назначение также влияет на расстояние.

Крыши в теплом климате должны выдерживать только легкие нагрузки, поэтому могут располагаться дальше друг от друга, но ветер может быть фактором, влияющим на конструктивные требования. В регионах с сильными снеговыми нагрузками пролет и расстояние могут иметь другие ограничения и должны быть ближе друг к другу. Отделка крыши также может влиять на расстояние между балками крыши. Как правило, расстояние между стропилами крыши крыльца составляет 16 или 24 дюйма по центру.

Заключение

Промышленный стандарт для кровельных балок или стропил составляет 12”, 16”, 190,2 дюйма и 24 дюйма по центру, хотя обычно стропила располагаются на расстоянии 16 или 24 дюйма по центру. Промежуток между членами может быть разным, если он соответствует требованиям кодекса.

Порода древесины, сорт, коэффициент нагрузки, прогиб и пролет влияют на зазор между стропилами и размеры стропил. Для большего пространства и пролета часто требуются стропила большей глубины, чем более короткие пролеты или более узкое расстояние.

Надеюсь, вы лучше разобрались с расстоянием и размерами стропил крыши и готовы к следующему проекту.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Калькулятор каркаса двускатной крыши — дюймы

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Калькулятор каркаса двускатной крыши — с бегущими точками разбивки — дюймы

? От внешней стороны стены к внешней стороне стены (длинная сторона) Длина стены Толщина стропил ? От внешней стороны стены к внешней стороне стены (короткая сторона) Ширина стены Глубина стропила ? Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков, чтобы рассчитать и ввести угол Угол крыши ° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12 Толщина хребта Свес (уровень) _1’2’3′ Глубина хребта Свисающий фронтон _1’2’3′ Точное расстояние между стропилами Сетин концевых стропил Сиденье Бердсмут ? ? Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами Точное расстояние ? Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу Равный интервал Высота стены Футы, дюймы, метрика Толщина стены Расширить хребет Рейки

? Создает ссылку для сохранения или обмена текущим расчетом Поделитесь этим расчетом Все измерения являются фактическими размерами в готовом виде. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
