Сделать жилую мансарду под прямой двускатной крышей: проект мансарды с двускатной кровлей, каркас

проект мансарды с двускатной кровлей, каркас

Содержание:

Виды мансардных двухскатных кровель
Мансардное помещение под крышей с прямыми скатами
Мансарда под двускатной ломаной кровлей
Мансарда под кровлей с выносными консолями
Мансарда, занимающая часть ширины крыши
Особенности конструкционного устройства мансардных крыш
Материалы для стропил каркаса, их шаг и сечение
Изоляционные слои кровельного «пирога»
Выбор материала кровельного покрытия
Окна для мансардной двускатной кровли
Проект перестройки простой крыши в мансардную конструкцию
Открытые элементы, присутствующие в интерьере мансард

В настоящее время проект мансарды с двускатной крышей набирает все большую популярность среди владельцев частных домостроений. Особенность такой конструкции заключается в возможности обустроить помещение достаточно большого объема, которое можно использовать для решения бытовых и жилищных проблем.

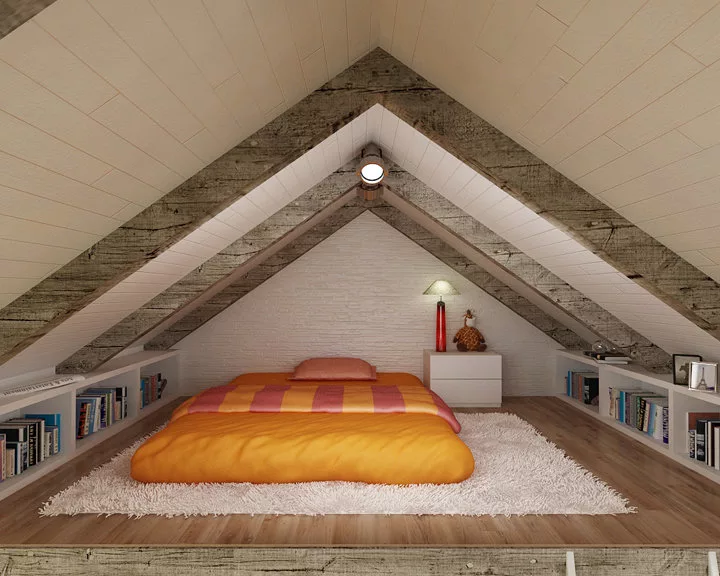

Мансарда может иметь наклонные стены и потолок.

Виды мансардных двухскатных кровель

Давайте разберемся, как сделать мансардную крышу и какие они бывают. Меньше всего для устройства мансард пригодны шатровые или односкатные крыши.

Существует два основных типа двускатных мансардных кровель:

• с прямыми скатами, которые расходятся в противоположные стороны;
• со скатами ломаной формы.

При использовании второго варианта полезный объем помещения может увеличиться на 50%.

Мансардное помещение под крышей с прямыми скатами

Это наиболее простой способ, как можно обустроить мансардную кровлю. Он предполагает, что нижнюю часть ската в форме прямоугольных треугольников закрепляют вдоль несущих стен. При этом одна из боковых сторон геометрической фигуры является каркасом для стен обустраиваемого чердачного помещения. Верхнюю часть крыши путем применения затяжки соединяют висячими стропилами.

При проектировании двускатной крыши стандартного вида для мансарды необходимо учитывать ряд параметров, среди которых:

1. Климатические особенности региона, в том числе ветровая и снеговая нагрузка.
2. Вес материала для покрытия кровли.
3. Масса стропильной конструкции.
4. Вес материалов, которые будут задействованы в создании кровельного пирога.
5. Нагрузка, оказываемая всеми внутренними элементами чердачного помещения.

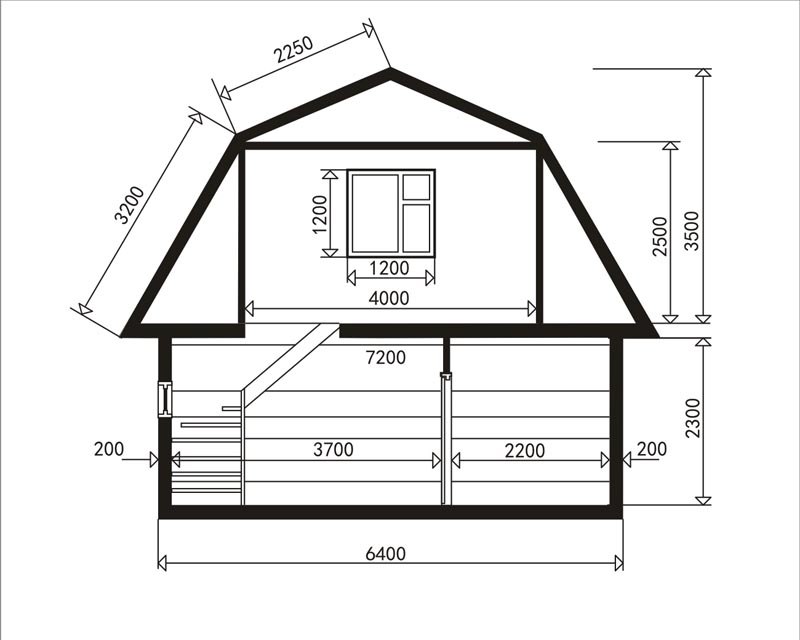

Мансарда под двускатной ломаной кровлей

Состоит такая покатая крыша из двух частей, одна из которых — верхняя крутая, а нижняя более пологая, при этом вторая может располагаться даже под прямым углом. С геометрической точки зрения ломаная кровля в своей основе имеет прямоугольник, над которым располагается треугольник, а по бокам находятся еще два треугольника, но уже прямоугольные.

Помещение под кровлей вышеописанной конструкции получается просторным, с высоким потолком и удобной конфигурацией.

Ее строительство не считается сложным и состоит из следующих основных этапов:

1. На балках перекрытия устанавливают опорные стойки каркасной системы. Позже будет выполнено чердачное перекрытие по деревянным балкам, которые уже установлены.
2. На них размещают прогоны так, чтобы они были расположены параллельно стенам.
3. На готовый каркас мансарды двускатной крыши монтируют висячие стропила. Читайте также: «Каркас мансардной крыши, создание стропильной системы».

Мансарда под кровлей с выносными консолями

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Такой способ обустройства мансардной крыши также является популярным. В этом случае балки перекрытия выносят за пределы несущих стен, а стропильные ноги опирают на них, а не на опорный брус. Стропила необходимо усиливать подкосами. Благодаря обустройству крыши с выносными консолями можно заметно увеличить жилую площадь помещения.

Мансарда, занимающая часть ширины крыши

В этом случае кровлю располагают не по всей ширине здания. Часто такую крышу обустраивают по одну сторону от продольной оси, а другую сторону накрывают более крутым скатом. Подобная кровля получила название несимметричной конструкции.

Когда у мансарды стены повторяют скаты крыши, конфигурация помещения считается оригинальной. Правда, не всем людям пребывание в нем доставляет комфорт, поскольку комната с наклонами не имеет строгой геометрии.

Особенности конструкционного устройства мансардных крыш

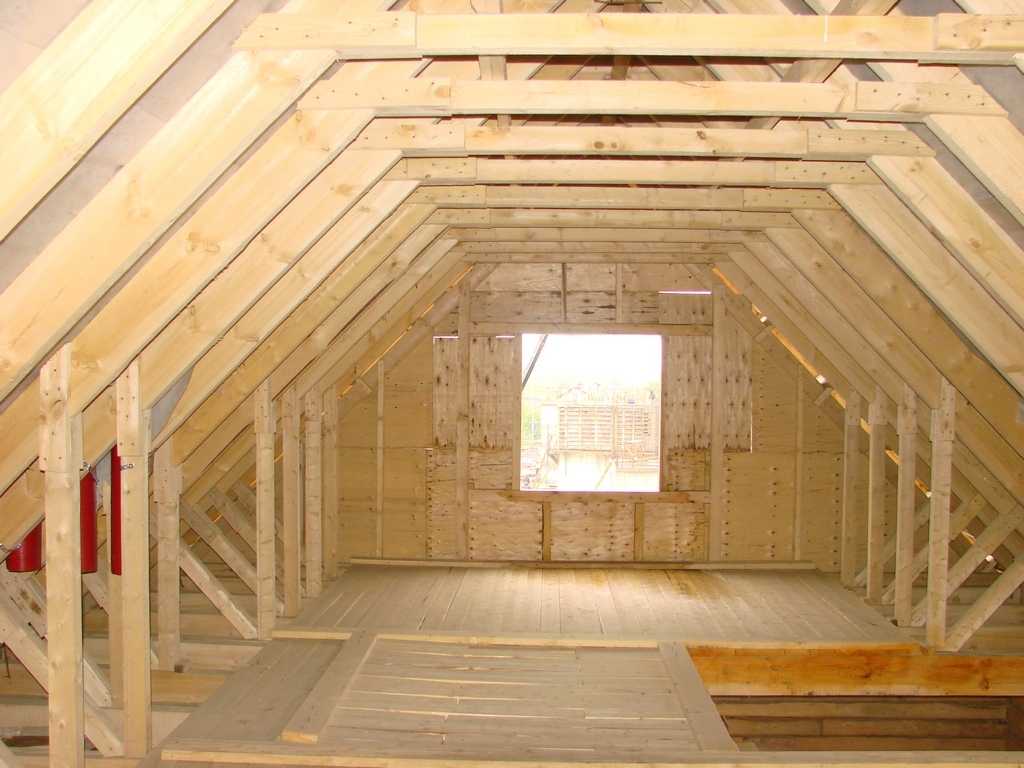

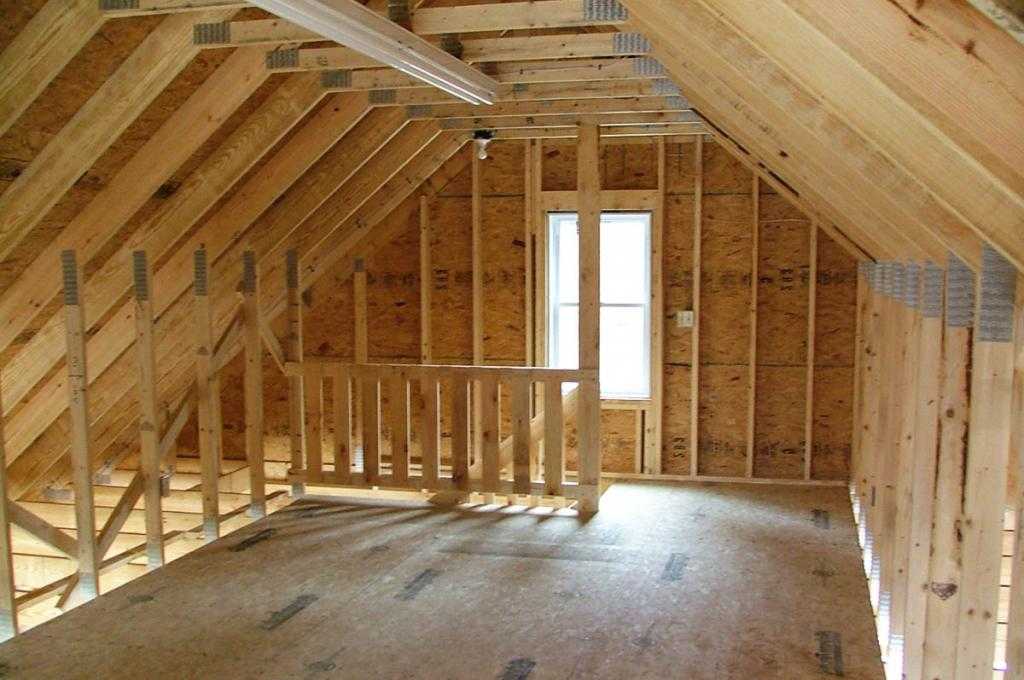

Стропильную систему для таких кровель собирают из стропил и стоек.

Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.

Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т. д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной.

Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.

После монтажа висячих стропил образуется распорная сила, в результате которой они вроде как могут разъехаться в противоположные стороны. Но их у основания сдерживают такие элементы как балки- затяжки (ригели). Они же одновременно являются для мансард балками перекрытия.

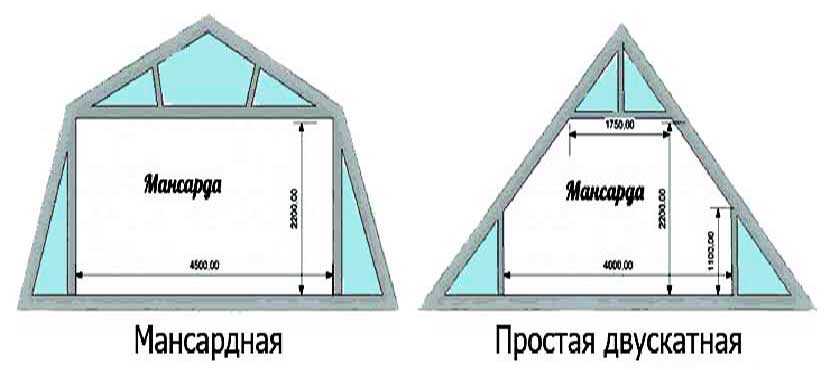

Площадь помещения под ломаной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.

Материалы для стропил каркаса, их шаг и сечение

При создании двухскатной мансардной крыши для обустройства стропильной системы использовать следует исключительно влагостойкую древесную продукцию (если выбор сделан в ее пользу), обработанную особыми пропитками. Дело в том, что через время паро- и гидроизоляционные материалы начинают терять свои качества и не нужно допускать быстрого гниения деревянных стропил.

Иногда при монтаже системы стропил задействуют комбинированный вариант с использованием металлического профиля и деревянных элементов.

При расчете шага монтажа стропил для мансардных крыш необходимо учитывать ряд важных факторов:

1. Вес кровельного материала, который будет уложен – для этого можно воспользоваться специальными таблицами.
2. Величина наклона скатов.
3. Вес элементов кровли.
4. Ветровые и снеговые нагрузки, присущие для конкретной местности.
5. Наличие декоративных окон, антенн и прочих элементов на крыше.
6. Вес человека, передвигающегося по кровле в процессе ее ремонта или обслуживания.

Обычно шаг установки стропил составляет от 70 до 150 сантиметров.

Также немаловажным моментом является создание комфортной обстановки в мансардном помещении, что во многом зависит от параметров двускатной крыши.

Изоляционные слои кровельного «пирога»

Утеплить двускатную мансардную кровлю необходимо в обязательном порядке, если ее пространство используют в качестве дополнительной жилой площади. Там, где находятся люди, всегда в воздухе присутствуют водяные пары. В сочетании с теплом пары негативно отражаются на состоянии финишной отделки крыши.

Дело в том, что теплый влажный воздух поднимается и нагревает покрытие кровли до такой степени, что на нем зимой быстро тает снег. Талые воды начинают проникать в малейшие трещины и щели, просачиваясь внутрь кровельного пирога. Они также скатываются по поверхности скатов к холодному карнизу, где снег и не начинал таять. Там вода вновь замерзает, в итоге образуется наледь.

Чтобы не было негативных последствий, таких как забившиеся и в дальнейшем разрушенные водостоки, не образовывались большие сосульки и на голову не падали пласты снега при составлении проекта жилой мансарды нужно включать в перечень обязательных работ изоляционные мероприятия, в том числе гидро-, тепло – и пароизоляцию.

Поскольку мансардная крыша по причине своего конструкционного устройства быстро теряет тепло из-за наличия большой площади, соприкасающейся с окружающей средой, по всему ее периметру необходимо обустроить непрерывный изоляционный контур.

Выбор материала кровельного покрытия

Не только устройство вентиляционной системы двухскатной кровли с мансардой имеет нюансы. Это же касается и выбора материала для кровельного покрытия – определяющей характеристикой являются звукоизоляционные свойства. Дело в том, что шум от идущего дождя или падающего града способен доставить немало неприятных минут.

Кроме этого, кровельное покрытие по возможности должно быть максимально легким, поскольку двускатная крыша, включая стропильную систему, оказывает значительную нагрузку на фундамент.

Окна для мансардной двускатной кровли

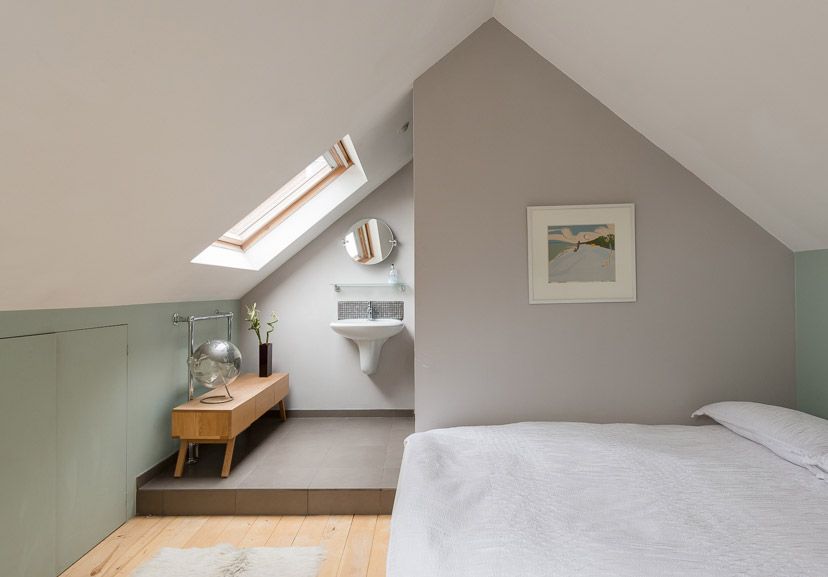

Без окон при обустройстве помещения мансарды не обойтись. При создании ломаной двускатной мансардной крыши их обычно делают прямыми, что не усложняет проведение строительных работ. В случае с возведением классической двускатной кровли окна делают наклонными, в результате чего их сооружение доставляет немало проблем.

Проект перестройки простой крыши в мансардную конструкцию

Иногда владельцы недвижимости решают переделать уже имеющуюся двускатную крышу в кровлю с мансардным помещением. Чаще всего такая необходимость объясняется желанием сэкономить средства при постройке дома. В итоге через время приходится перестраивать подкровельное пространство в жилую комнату.

По мнению специалистов, желательно предусматривать строительство мансардной крыши на этапе проектирования фундамента здания, поскольку так будет технологически правильно, даже в том случае, когда утепление и отделку помещения планируется выполнить в дальнейшем.

Но в случае, когда приходится переделывать готовую кровлю в двускатную мансардную крышу, в первую очередь нужно рассчитать ее вес и несущую способность уже имеющегося фундамента. Это необходимо, чтобы удостовериться в том, что основание дома обустроено с запасом прочности, и оно способно выдержать больший вес.

Следующее, что надо сделать, это пригласить опытного специалиста с целью изучения состояния чердачного перекрытия. Поскольку оно может быть не рассчитано, на то, что на нем поставят мебель и по нему начнут постоянно передвигаться люди. После этого можно приступать к строительным работам, но перед этим нужно решить, стоит ли переделывать форму крыши.

Иногда возникает необходимость в том, чтобы приподнять скаты и сделать из классической крыши кровлю ломаной конструкции. Несмотря на трудоемкость процесса, он вполне осуществим. Для этого стандартную скатную кровлю усиливают при помощи стропильных треугольных ферм, которые можно прикрепить как к крыше, так и установить в качестве отдельных элементов.

Самым ответственным моментом перестройки является перераспределение нагрузки – для усиления балок и стропил задействуют накладки, которые связывают стойками. Потом к усиленным стропилам и подкосам крепят затяжки. Если нагрузка от кровли перенаправляется на балки перекрытия рассредоточено, тогда удается изменить направленность нагрузки, оказываемой весом крыши.

Открытые элементы, присутствующие в интерьере мансард

Нередко в помещении современных мансард можно встретить открытые элементы, которые смотрятся стильно и оригинально – балки, открытые участки стропильной системы и прочее. Все они удачно вписываются в интерьер, а кроме этого не нужно переживать, что что-то осталось в помещении на виду после завершения отделки.

О каком стиле в таком случае может идти речь? Например, о французском провансе. При оформлении интерьера в этом стиле предпочтение отдается голым деревянным балкам в сочетании с потолком и стенами, окрашенными в белый цвет, тканям с мелким цветочком и натуральной мебели темного цвета. Испортить впечатление от такой обстановки не способна даже огромная балка под потолком, расположенная по центру мансарды.

Еще один, не менее популярный стиль, используемый для оформления помещений – это хай-тек. Он позволяет смело выставлять напоказ любые элементы стропильной конструкции, собранной из металлических элементов. Главное, чтобы металл был качественным и блестящим с такими же крепежными элементами.

В качестве дополнительных деталей интерьера хай-тек следует оставлять на виду вентиляционные трубы и другие инженерные коммуникации, если они смотрятся эстетично.

Нередко при обустройстве мансардных помещений забывают заранее продумать одну немаловажную деталь – это лестница. Это сооружение займет немало места и, безусловно, окажет значительное влияние на формирование общего интерьера жилища. Прежде, чем выбирать способ сооружения лестницы, следует продумать, насколько часто ею будут пользоваться.
