Штроборез из болгарки и двух алмазных дисков своими руками

Штроборез из болгарки и двух алмазных дисков своими руками

Те, кто занимается электрикой, прокладкой труб, и других коммуникаций, знают, как сложно делать штробы обычный перфоратором. Мало того, что они получаются кривыми, так и времени на это уходит в несколько раз больше, чем при использовании штробореза.

Однако не у всех есть штроборез. А ведь его изготовление из болгарки не представляет собой ничего сложного. Плюс ко всему, самодельный штроборез можно подключить к строительному или домашнему пылесосу, и тогда получится резать штробы без пыли и респиратора.

Что потребуется для изготовления штробореза

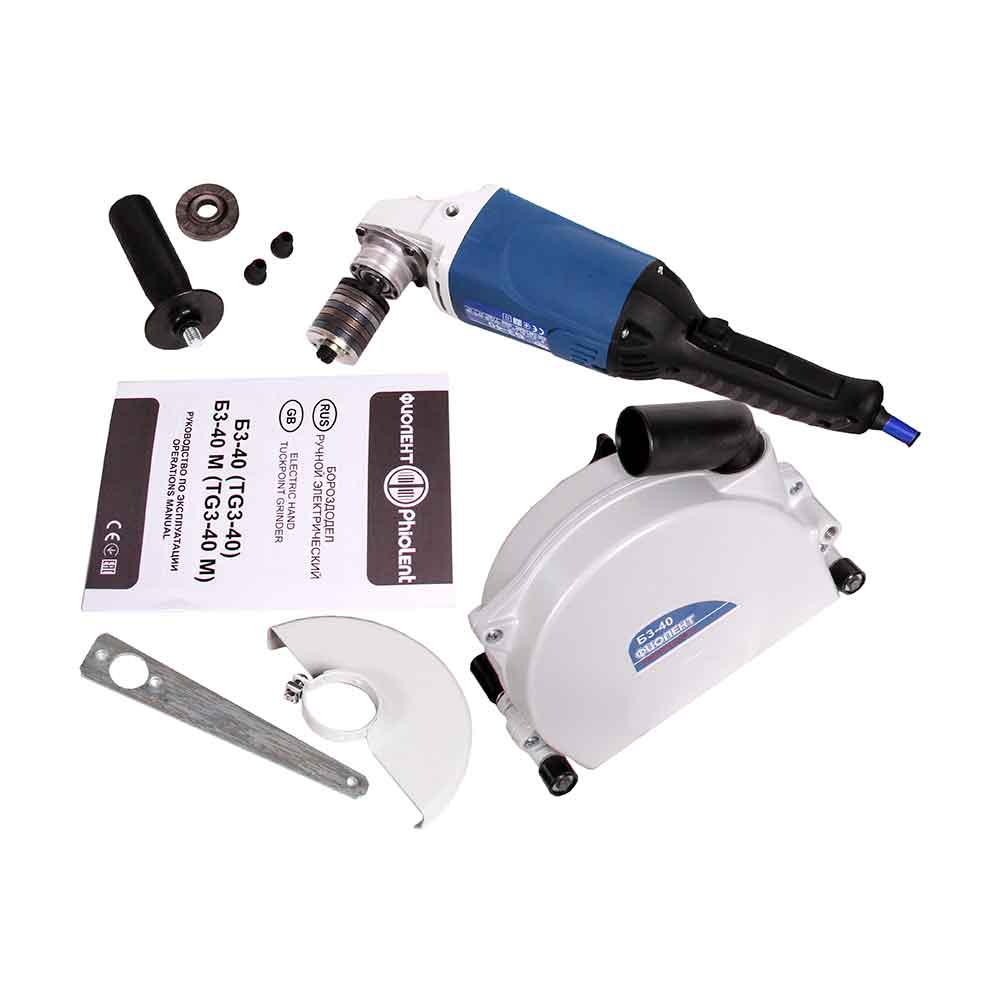

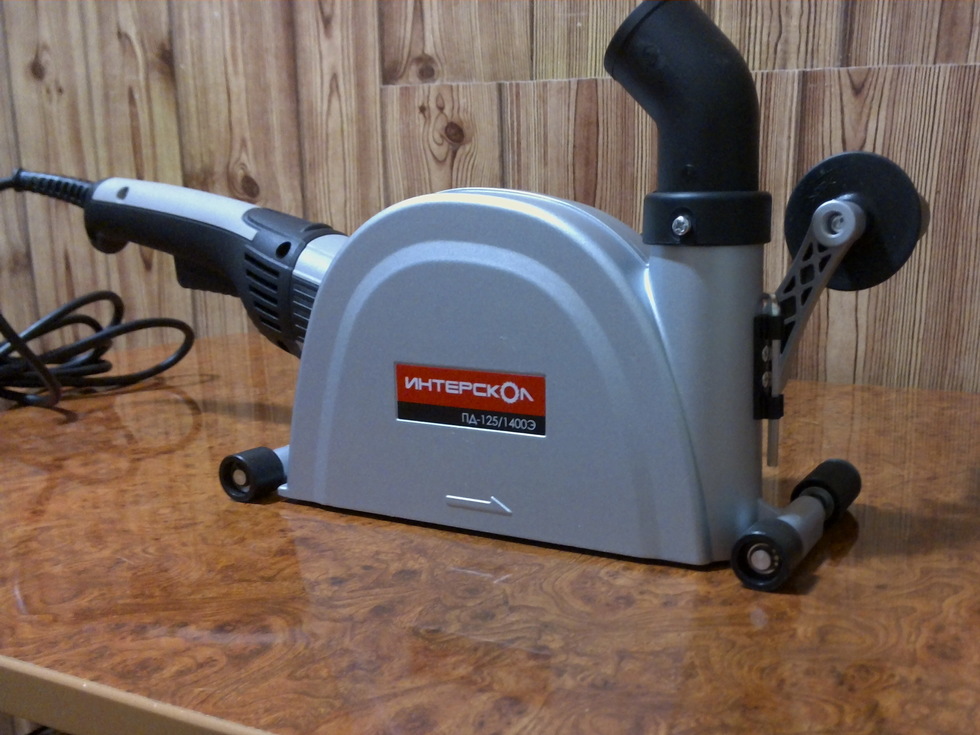

Заводской штроборез имеет практически идентичную конструкцию, как и самодельный из болгарки. Здесь также основным, режущим бетон и кирпич элементом, выступают два алмазных диска, которые разнесены друг от друга на нужное для пропила штробы расстояние.

В случае с изготовлением штробореза из болгарки, ширину пропила можно регулировать гайкой, используя одну или две для подкладывания между дисками.

Единственным ограничением в этом случае является длина вала на болгарке под крепление дисков. Однако, как показывает практика, длины вала хватает для того, чтобы сделать штроборез.

Теперь остаётся решить вопрос с отводом пыли. И здесь на помощь приходит канализационный отвод от 50 трубы. Сделав в отводе прорезь под диски, чтобы они могли нормально вращаться и, прикрутив отвод снизу болгарки, к нему можно будет подключить трубу или гибкий шланг от пылесоса.

Штроборез из болгарки своими руками

Итак, для изготовления самодельного штробореза из болгарки понадобятся:

  • Дополнительная гайка на болгарку, которая позволит закрепить на крепёжном валу два диска. Очень важно чтобы диски располагались друг напротив друга максимально ровно, в противном случае, работать самодельным штроборезом будет опасно;
  • Отвод для канализационной трубы, который нужно буде закрепить при помощи хомута внизу болгарки. Именно в отвод будет попадать вся пыль от резки штроб, после чего вытягиваться пылесосом;
  • Два одинаковых алмазных диска по бетону, которые по размерам подходили бы на болгарку.

Сборка штробореза состоит из нескольких этапов. Сначала потребуется закрепить на штоке болгарки первый диск, притянув его для этих целей гайкой.

Затем производится установка второго диска по бетону, который также притягивается гайкой. Во время установки дисков обращайте внимание на то, в какую сторону они будут вращаться.

Внимание! Если длины штока болгарки недостаточно для установки двух дисков, то от изготовления штробореза лучше отказаться. В противном случае, его конструкция будет представлять большую опасность. Можно решить проблему установкой гаек меньшей толщины или нескольких, подогнав их под нужный размер.

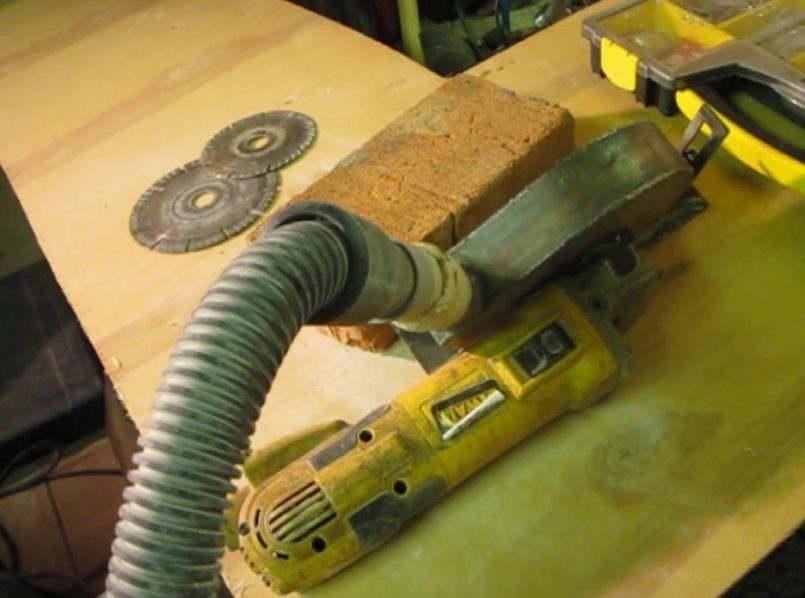

Канализационный отвод, который будет служить для вытягивания пыли, устанавливается снизу болгарки. Перед установкой в нем нужно сделать небольшой пропил, по ширине двух дисков. Таким образом, чтобы пыль, прямиком попадала в отвод, а уже затем, беспрепятственно уходила в работающий пылесос.

Поделиться в соцсетях

Штроборез своими руками | Строительный портал

Современное жилище нельзя представить без коммуникаций — трубопроводов и вязанок кабелей всех мастей. Резка каналов в стенах под трубы или электрокабель связана с образованием большего количества пыли в процессе работы. Мастера на протяжении длительного времени пытаются узнать, можно ли избежать образования строительной пыли и её оседания на поверхностях. А самые «продвинутые» хозяева не тратят время на всякого рода размышления, а предпочитают использовать для работы самодельный штроборез со строительным пылесосом.

Содержание:

  1. Предназначение штробореза
  2. Конструкция штробореза
  3. Принцип работы штробореза
  4. Штроборез из болгарки своими руками

Предназначение штробореза

Ремонт – сложное и хлопотное занятие. А чтобы выполняемая работа протекала легче и быстрее, желательно покупать специальные инструменты, один из которых — штроборез. Основная функция инструмента кроется в прокладывании штроб или специальных канавок в поверхностях разного состава, в которые позднее будут закладываться коммуникационные сети. С помощью штробореза достаточно быстро проделываются штробы любой ширины и глубины.

Для прокладки в стене различных коммуникаций мастера зачастую используют и другой инструмент: одни применяют отбойный молоток и зубила, другие — перфоратор, третьи приловчились обходиться болгаркой. Но работы по штроблению в этом случае отбирают слишком много времени и нервов, а после себя оставляют облака пыли. Вот поэтому лучше отдать предпочтение профессиональному инструменту для этой задачи — штроборезу!

Качественные штроборезы способны работать с кирпичными и каменными покрытиями, железобетоном и известняком. Этот инструмент облегчает работу при прокладывании электрической проводки, проведении канализационных и водопроводных труб, сборке системы отопления или кондиционирования. В процессе штробления образующаяся пыль засасывается пылесосом, как на видео о штроборезах, вся окружающая поверхность и каналы остаются чистыми, что сводит к минимуму последующую уборку помещения.

Конструкция штробореза

По конструкции штроборез невероятно напоминает всем знакомую болгарку, множество пользователей поэтому и считают его всего лишь разновидностью отрезных аппаратов.

Однако в отличие от шлифовальной машины, штроборез позволяет нарезать штробы минимум в 2 раза быстрее. К тому же канавки получаются ровнее, их края – чище, а работа — безопаснее.

Штроборез представляет из себя мощную отрезную машину, которая оборудована 2 алмазными дисками, что имеют возможность регулировать расстояние между ними, а также глубину реза. С помощью подобных регулировок вы можете прорезать пазы различной глубины и ширины. Ширина паза регулируется ступенчато в диапазоне 3-40 мм.

Пильный диск, который закреплен на валу, является основным элементом инструмента. Для безопасности работы алмазные диски устанавливаются внутри специального кожуха, который предотвращает от разлетания осколков и попадания их в человека при пилении.

В конструкции всех ручных штроборезов имеются патрубки, которые предназначены для подключения внешнего строительного пылесоса, чтобы избавиться от пыли во время работы. Данный инструмент оборудован платформой с направляющими роликами и салазками (их 2 — 4 штук), которая способна устанавливаться относительно оси шпинделя в самых разных положениях. Когда диск будет извлекаться из прорезаемой канавки, салазки опустятся и зафиксируются. Подобная блокировка предназначается для обеспечения безопасности при использовании инструментов.

Высококачественный рез образуется благодаря наличию мощного двигателя и высоким оборотам алмазных дисков, что объяснимо тем, что работа с 2 дисками нуждается в немалом усилии. Современные штроборезы имеют двигатель мощностью 0,8 — 2,5 кВт. А для увеличения удобства в управлении данным инструментом, присутствуют в его конструкции специальные рукоятки.

Хорошо, если штроборез оснащен муфтой скольжения, которая обеспечивает плавный ход, системами защиты от перегрева, контроля износа щеток и электронной защиты от перегрузки, которые отключают инструмент при значительной нагрузке. Зачастую штроборезы оборудуют системами защиты от повторного пуска и случайных включений и системой, что предотвращает вибрации и делает применение инструмента максимально безопасным.

Принцип работы штробореза

Для правильного использования инструмента с недопущением при этом любых ошибок придется выяснить принцип работы штробореза. К слову сказать, это полезно знать и если вы интересуетесь, как сделать штроборез. В этом плане аппарат достаточно прост. Электрический штроборез перед работой необходимо подготовить. На шпиндель монтируют два диска на расстоянии, исходя из ширины борозды. Фиксируют диски с помощью торцевого технологического ключа.

После этого можно выставлять необходимую глубину штробы и подключать инструмент к строительному пылесосу. Внутри корпуса установлен мотор, который приводит в движение пильный диск, что устанавливается на шпинделе инструмента. Нарезание борозд осуществляется при периодическом перемещении резца по намеченной линии.

Прежде всего, осторожно делают несколько движений и аккуратно намечают будущую направляющую, а потом прикладывают большие усилия и материал прорезают на необходимую глубину. При желании можно сделать широкую штробу: благодаря наличию двух алмазных дисков за один проход получается два почти параллельных реза, затем выбивается материал между ними и образуется широкая штроба.

Глубина штробы будет зависеть именно от диаметра алмазного диска, что установлен на штроборезе. При работе с дисками, которые имеют диаметр в 115 миллиметров, с помощью алмазной резки можно получить штробу глубиной примерно в 20 миллиметров, если на штроборезе установлен алмазный диск с диаметров в 230 миллиметровым – то глубина борозды будет 65 миллиметров.

Выбирать мощность двигателя рекомендуется, зависимо от задач и плотности материала. Для штробления борозды под телефонный кабель хватит скромного агрегата, длинной канавки под трубы желательно приобрести инструмент с мощностью хотя бы 2000 Ватт. Некоторые высокопроизводительные модели способны демонстрировать скорость примерно до 6200 оборотов в минуту, что выступает залогом возможностей справиться с работой промышленного масштаба.

Штроборез из болгарки своими руками

Болгарку называют пилящим инструментом, который можно использовать для проделки штроб в стене. Но конструкция болгарки такова, что её невозможно применять из-за активного образования пыли. Хотя если вы знаете, сколько стоит штроборез, то выберете второй вариант – изготовление инструмента собственноручно.

Безусловно, при переделке старой дрели в штроборез не получится полноценного штробореза, приспособить её для создания канавок в домашних условиях вполне легко. Чтобы сделать штроборез из болгарки своими руками, внимательно следуйте инструкции.
Так как в настоящем штроборезе используется два диска, установка на болгарку подобного механизма будет стоить не дешево. Первый диск крепят как обычно, а для монтажа второго вам потребуется вторая гайка, на которой дополнительно имеется кольцо, что и применяется для фиксации.

Второй гайкой крепится второй диск, который лежит на первой родной гайке. При работе на переделанной под штроборез болгарке должен присутствовать предохранительный кожух, направляющий пыль от вас в другую сторону.

После этого вам понадобиться пылесосный механизм. Помните, что диск крутиться назад, поэтому всасывание принято делать на задней части кожуха диска. Трубку загибают и крепят хомутами, чтобы она не мешала процессу вращения диска. Мотор пылесоса закрепляют своими руками к штроборезу таким способом, чтобы инструмент было удобно держать.

Для приспособления нужны две розетки. Подобное использование болгарки в виде штробореза способно намного уменьшить время работы с инструментом и обеспечить ровный шов, идеально подходящий для укладки в стяжку кабеля теплого пола или одного злектропровода.

Таким образом, при электромонтажных работах вам понадобиться небольшой штроборез, который сможет выполнить канавку шириной до 30 миллиметров.При прокладке сантехнических труб используют более громоздкие штроборезы, что позволяют проложить трубы, диаметр которых до 50 миллиметров. При необходимости получения более широкой канавки рекомендуется выполнять штроборезов два и больше параллельных резов.


Штроборез из болгарки

Штроборез применяют для проделки углублений в стенах из прочного материала. Например, нужно скрыть трубы водопровода и канализации или электрические кабели. Конечно, проще и понятнее когда долбаешь стену зубилом и молотком. При этом процесс идет медленно, а сил тратится много. Для облегчения труда придумали специальные болгарки на которые устанавливаются диски по бетону. При этом регулируется глубину захода диска в стену. Для еще большего упрощения задачи в штроборез крепится не один, а два диска, расстояние между которыми также можно отрегулировать. В результате устройство за один проход проделывает в стене, потолке или полу две параллельные борозды с фиксированной глубиной. После прохода остается перфоратором разбить перемычку между двумя прямыми. Цена на штроборез достаточно велика и это понятно — достаточно серьезные требования к защите рабочего потому как при разрыве диска куски разлетаются как штапнель в первую мировую. Куски диска могут серьезно покалечить и даже убить. Именно поэтому лучше покупать новые надежные вещи известных производителей. Конечно, многим штроборез нужен от случая к случаю и покупка прибора стоимостью 1000 $ — большая дыра в бюджете. Однако по внешнему виду штроборез очень похож на обычную болгарку. Специальных насадок на болгарку для штробления стен нет — все от безопасности, но можно попытаться самому что-то придумать.

Болгарки бывают всех видов, форм и размеров. Обычно берутся диски для резки бетона на 230 мм и мощностью болгарка более 2 кВт, но в хозяйстве такой инструмент достаточно массивный, поэтому моя болгарка с кругом на 125 мм и мощностью 1,5 кВт.

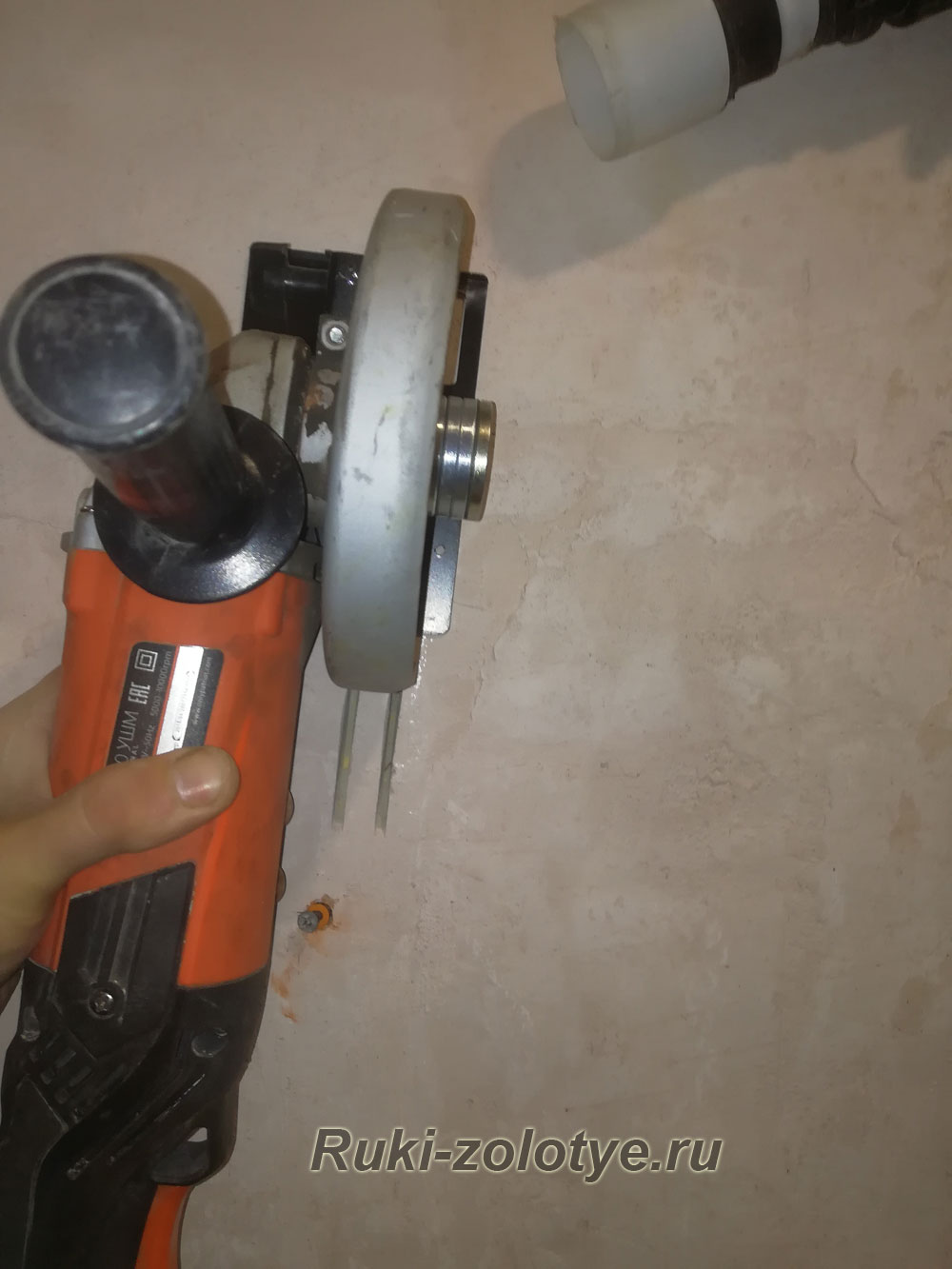

Суть штробореза проста — нужно установить два диска по бетону в один защитный чехол. Расстояние между дисками можно изменять при помощи дополнительных шайб. Глубина захода обоих дисков в матариал должна фиксироваться. Чехол должен надежно защищать от осколков камней и стали. При работе штроборезом бывают случаи, когда сам диск ломается и шрапнелью разлетается по всем сторонам. Стальной кожух предотвращает вылет осколков за пределы кожуха.

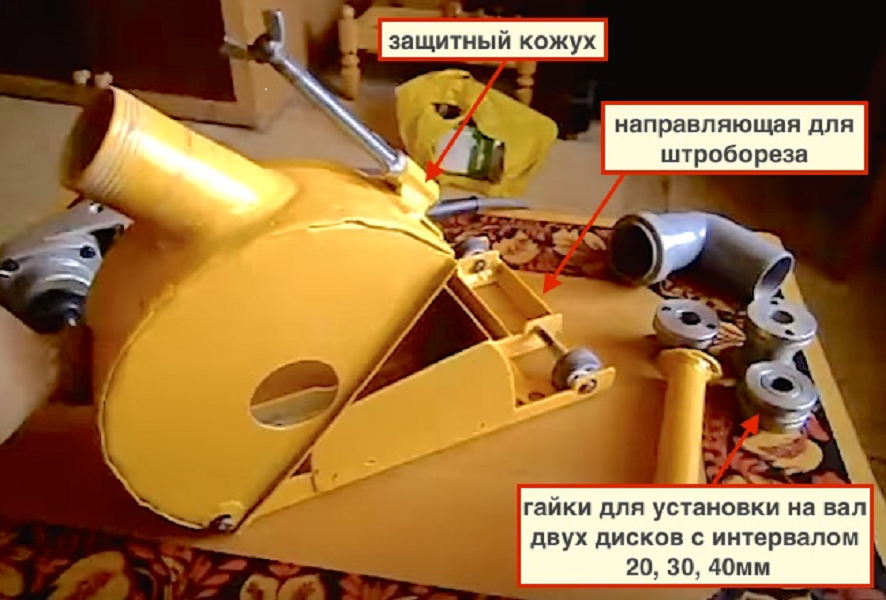

Кожух, представленный здесь представляет собой стандартный кожух от болгарки, закрепленный на шарнире. Шарнир позволяет регулировать глубину резки. Ширина кожуха не позволила установить два диска — да это не нужно. Дело в том, что мощности болгарки может не хватить на резку двумя дискамя, а вот одним хватит с избытком.

Кожухи для всех болгарок разные по крепежу. Мой кожух имеет выступающие прямоугольники для надежного крепления кожуха в одном положении на болгарке. Дополнительно уступами покрыто и внутреннее посадочное отверстие, что затрудняет самостоятельное производство этого чуда. Чтобы долго не нагружаться производством этого чуда, на рынке или в спец магазинах можно купить сам кожух.

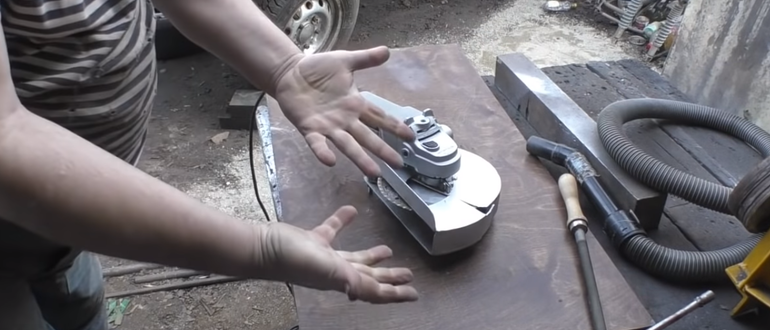

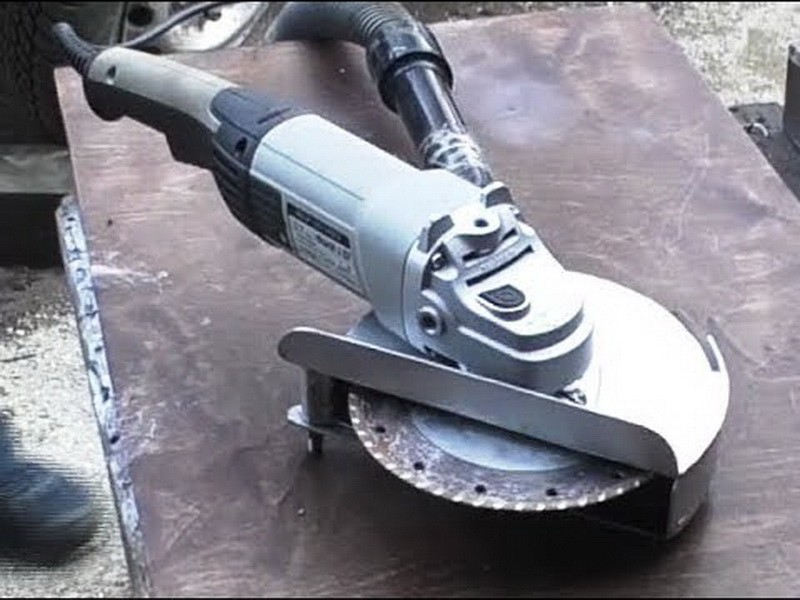

Основа насадки для штробления — лыжа, которая несет весь вес и скользит по поверхности. Лыжа делается из куска стали при помощи болгарки.

Лыжа имеет размера 45 на 170 мм. Посредине лыжи вырезается полоска стали — крепление фиксирующего языка.

Язык имеет размеры 15 на 140 мм. В языке на нужных расстояниях делаются отверстия для фиксации кожуха. В месте крепления кожуха предусмотрен небольшой подъем лыжи. Подъем нужен для облегчения скольжения лыжи по неровной поверхности. Там, где нужно прикрепить кожух, приварены два уха к которым крепится кожух в двух точках. Две точки опоры дает возможность поворачивать кожух относительно лыжи.

Рассчет установки приспособы на то, что при сборке все встанет на свои места и будет возможность установки диска. После окончательной примерки можно часть кожуха закрыть стальной поастиной.

Для установки вначале нужно установить опорную шайбу. На опорную шайбу опирается отрезной диск. Шайба имеет резиновое колечко для уплотнения посадки диска. Если пробовать и доработать болгарку под установку двух дисков, то понадобиться вытачить удлинитель с посадкой для такой шайбы. При этом увеличивается нагрузка на двигатель и на подшипник. Подшипник может долго не выдержать удлинителя со вторым диском.

Поверх опорной шайбы одевается сам кожух. Зазор должен позволить одеть диск.

Диск крепится гайкой. Получившийся чехол позволить держать диск на нужной глубине и скользить по поверхности. При резке все искры и камни полетят на тебе. Чехол не задержит практически ничего.

При резке дерева или бетона возможна ситуацию при которой диск заклинивает в материале. При этом болгарка резко идет за диском и бьет по рукам. Поэтому желательно брать инструмент с функцией блокировки обратного удара.

Поверх сделаного чехла нужно сделать дополнительный кожух из стали. В боковине кожуха нужно сделать вырез для захода на кожух.

Кожух защищает от разлетающихся камней. Основное его назначение — безопасность.

С противоположной стороны от болгарки к кожуху приваривается патрубок для подключения пылесоса. По задумке пылесос откачает всю пыль из-под диска.

При надевании кожуха остается зазор между двумя кожухами. Можно делать и без зазора, но так получилось.

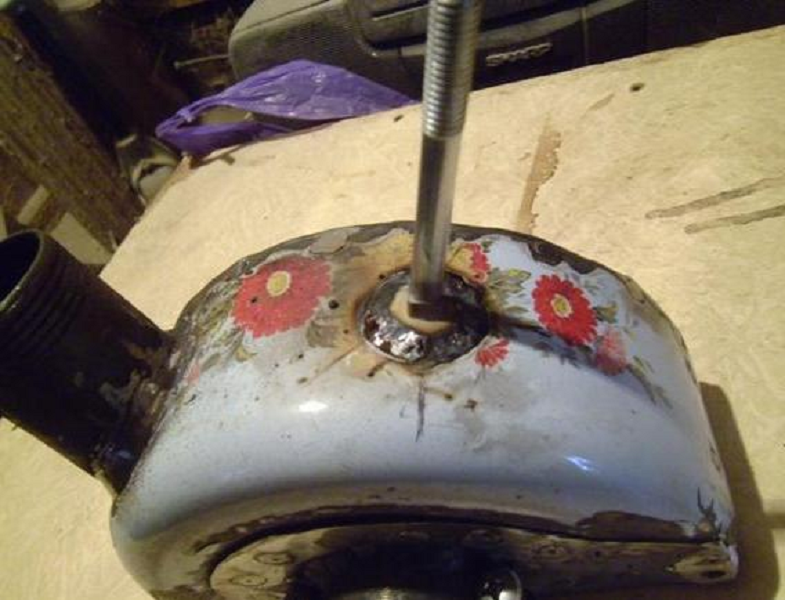

Кожух можно сделать и из коробочку для салата. Защита от камней при таком кожухе будет меньше, зато и вес снизится.

Кожух к УШМ (болгарке) для резания с пылеотводом за 17$. — Блог про инструменты с Алиэкспресс

Кожух к болгарке с пылеотводом позволяет резать различные материалы с отводом пыли в пылесос, что на 80-95% уменьшает запылённость помещения.

При помощи этого кожуха болгарка может выполнять намного больше функций, чем без него.

Варианты использования :

1. Как штроборез: при резке штроб для электропроводки в стенах

Кожух для болгарки с пылеотводом отлично подойдёт для ситуации, когда нет возможности сделать эту работу штроборезом.

С помощью этого кожуха легко можно сделать из болгарки штроборез за пару минут.

Отличие от штробореза в данном случае в том, что он будет не с двумя дисками, а с одним. Но и таким образом можно резать штробы.

Только штроба будет прорезаться не за один проход (как при работе с штроборезом), а за два.

2. Как дисковая пила или плиткорез

С этим кожухом можно без пыли резать различные листовые материалы например:

  • плиту OSB или фанеру — диском по дереву
  • плитку — диском по плитке
  • чистовые материалы из дерева, пластика или гипсокартон — карбидным диском, например фирмы Bosch

То есть, это уже и штроборез, и плиткорез и дисковая пила🔥

Особенности использования:

К болгарке кожух крепится металлическим затяжным хомутом.

Глубина погружения диска регулируется.

Предназначен для дисков 90мм — 125мм.

Пылесос желательно использовать профессиональный, предназначенный для ремесленных и строительных работ : Bosch, Makita, Metabo, DeWalt, Starmix, Kаrсher и подобные им. Они имеют большие фильтры, более защищены от мелкой пыли. Мешок для пыли и мусора в пылесосе должен быть обязательно. Он защищает фильтр, чтобы тот не забился пылью слишком быстро.

Можно также использовать циклонный фильтр как с профессиональным, так и с обычным бытовым пылесосом. Если применять этот фильтр, то в пылесос будет попадать около 1-2% всей пыли. То есть, пылесос чистить нужно очень редко.

Также с этим кожухом можно без пыли резать листовые материалы ( например, плиту OSB диском по дереву).

Его главное преимущество — это его цена и доступность.

Для сравнения можно посмотреть подобный кожух для отвода пыли Bosch GDE 115/125 FC-T Professional :

☝️Его стоимость около 122$. Да, он более качественный: есть колёсики, деления для контроля глубины погружения диска, специальный разъём для быстрого подключения шланга пылесоса.

Но не каждый может заплатить за такой аксессуар 122$. А 17$ — это в 7 раз дешевле.

Кожух для болгарки с пылеотводом за 17$ — хороший вариант при очень ограниченном бюджете сделать из болгарки штроборез.

Итак, функциональные преимущества этого кожуха:

его можно использовать, как ручную циркулярную пилу для резания листовых материалов: OSB, фанеры, гипсокартона.

Для прорезания деформационных швов в стяжке.

Можно прямо на объекте дверное полотно подрезать. Только резать нужно по очереди с двух сторон.

Можно делать чистовые резы на чистовых материалах: плитке, ламинате.

Этот кожух позволяет болгарке выполнять функции штробореза, плиткореза и дисковой пилы

Для каждого материала нужно только соответствующие диски применять: для дерева — диск по дереву, доя плитки — диск по плитке, для бетона — диск по бетону.

Продается данный кожух с пылеотводом для болгарки на Aliexpress 👉ЗДЕСЬ👈.

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка. ..

Похожее

wall Chaser: значение, перевод — Словарь WordSense

Wall Chaser (Английский)

Существительное

штроборез ( пл. штроборез )
  1. Специализированный ручной электроинструмент для прорезания узких пазов в стенах, например, при прокладке электрического кабеля.
Координатные термины
Переводы
штроборез — электроинструмент

Вводы с «штроборезом»

угловая шлифовальная машина : …приводного двигателя.Синонимы боковая шлифовальная машина дисковая шлифовальная машина Координатные термины шлифовальная машина стенорезная машина Переводы угловая шлифовальная машина — электроинструмент Чешский: úhlová bruska‎…

Wikisaurus:электроинструмент : …роторная сабельная пила вращающийся инструмент пила рейсмусовый станок стенорез фрезерный станок по дереву…

sleufmachine : …резак (ручной электроинструмент, аналогичный по конструкции угловой шлифовальной машине, но с другим типом диска на рабочем конце) штроборез (ручной электроинструмент) Синонимы штроборез :…

настенный штроборез : настенный штроборез (английский) Существительное настенный штроборез Множественное число слова настенный штроборез

розадора : розадора (исп. ) Существительное розадора (жен.) (мн. розадорас) штроборез Связанные слова и фразы розар


Поделиться


Пользовательские заметки

Для этой записи нет пользовательских заметок.

Добавить примечание

Добавить примечание к записи «штопор». Напишите подсказку по использованию или пример и помогите улучшить наш словарь. Не просите о помощи, не задавайте вопросов и не жалуйтесь. HTML-теги и ссылки не допускаются.

Все, что нарушает эти правила, будет немедленно удалено.


Next

штроборез (английский) Имя существительное настенный штроборез Множественное число от настенные часы

настенные часы (английский) Имя существительное настенные часы (мн. настенные часы) Часы…

настенные часы (английский) Имя существительное настенные часы Множественное число настенных часов

настенное облако (английский) Имя существительное настенное облако (мн. настенное облако) . ..

стена облака (английский) Имя существительное стена облака Множественное число от wall cloud

настенное покрытие (английский) Имя существительное покрытие стен (мн.обои) …

настенные покрытия (английский) Имя существительное обои Множественное число настенного покрытия

настенный гусеничный (английский) Происхождение и история стена + гусеничный Альтернатива…

настенные гусеницы (английский) Имя существительное настенные гусеницы Множественное число от Wall Craler

Wall Energy (английский) Имя существительное энергии стены Множественное число от Wall Energy

Wall Energy (английский) Имя существительное энергия стены (мн. энергия стены) (физика)…

Беспыльный штроборез (с двумя лезвиями) —

Наш штроборез Bosch прорезает канавки глубиной до 65 мм и шириной до 40 мм в бетоне, кирпичной кладке и камне и идеально подходит для резки кабельных каналов и прокладки водопроводных, газовых и отопительных труб.

Штроборез использует сухую алмазную резку, а пылеудаление можно добавить с помощью пылесоса.

Преимущества: GNF 65 A Professional

Мощный инструмент с множеством удобств

  • Мощный двигатель 2400 Вт
  • Удобен благодаря ограничению пускового тока и плавному пуску для более точной работы
  • Глубина резания регулируется плавно по шкале
  • Защита от перезапуска
  • Защита от перегрузки
  • Быстрая регулировка защитного кожуха
  • Удаление пыли
  • Чертеж с небольшим усилием
  • Блокировка шпинделя для легкой замены дисков

Технические характеристики изделия

  • Скорость холостого хода: 5000 об/мин
  • Номинальная потребляемая мощность: 2400 Вт
  • Выходная мощность: 1670 Вт
  • Удобен благодаря ограничению пускового тока и плавному пуску для более точной работы
  • Диаметр алмазного диска: 230 мм
  • Глубина паза: от 20 до 65 мм
  • Ширина паза: от 3 до 40 мм
  • Размер вакуумного шланга: 40 мм
  • Рабочее напряжение: 220 В
  • Размеры – 690 мм (Д) x 455 мм (В)
  • Длина шнура питания: 8 м
  • Вес: 8. 4 кг

Аксессуары

  • Чемодан для переноски
  • Вспомогательная рукоятка
  • Опорный фланец лезвия
  • Три проставки для лезвий 3 мм
  • Четыре проставки для лезвий 6 мм
  • Гайка крепления лезвия
  • Всасывающий патрубок
  • Инструмент для выламывания

Инструкция по эксплуатации

Оборудование, обычно сдаваемое в аренду вместе с этим продуктом

  • Пылесос 55 литров (для влажной и сухой уборки)

Bosch GAS 55 M AFG Professional — универсальный пылесос для сухой и влажной уборки с автоматической очисткой фильтра и большим объемом бака

Технические характеристики изделия

  • Макс.потребляемая мощность (турбина): 1380 Вт
  • Вес: 16,2 кг
  • Объем контейнера, брутто: 55 литров
  • Объем контейнера, нетто: 43 литра
  • Размеры: 570 мм (Д) x 450 мм (Ш) x 865 мм (В)
  • Площадь поверхности фильтра: 6 150 см²
  • Макс. объемный расход (турбина): 74 л/с
  • Макс. разрежение (турбина): 254 мбар

Вакуумный шланг 35 мм x 5 м, антистатический, с байонетным замком

Принадлежности

  • Три хромированные трубки
  • Насадка для влажной и сухой уборки с 2 вставками: резиновая губка для воды, щетка для гладких поверхностей
  • Колено
  • Щелевая насадка

Инструкция по эксплуатации



Наушники
Защита от высокого уровня шума.Беруши подходят для кратковременной работы.





Защитная обувь
Носите защитную обувь для защиты пальцев ног.





Защитные перчатки
Рукавицы из поливинилхлорида, хлопка или перчатки для защиты рук.

Проблемы с чеканкой | Департамент горнодобывающей промышленности, отраслевого регулирования и безопасности

Компания WorkSafe отмечает постоянное несоблюдение требований к штроблению стен, например:

  • Использование бензиновых пил без местной вытяжной вентиляции (LEV) на инструменте, подвергающее рабочих воздействию токсичного угарного газа;
  • Резка выше уровня плеч в нарушение инструкций производителя пилы по эксплуатации – отдача может привести к серьезным или смертельным травмам;
  • Недостаточный контроль пыли, который может привести к воздействию вдыхаемого кристаллического кремнезема (RCS); и
  • Шлам от мокрой резки, оставленный на строительной площадке – риск поскользнуться, риск контакта с кварцевой пылью при высыхании.
На рисунках 1 и 2 показаны плохие методы работы, разработанные lstain.

На рисунках показаны плохие методы работы

Риск угарного газа

Тесты мониторинга воздуха, проведенные WorkSafe, показывают, что воздействие угарного газа от бензиновых пил значительно превышает установленный законом стандарт воздействия независимо от того, была ли установлена ​​крыша. Воздействие угарного газа может вызвать:

  • Слабость, усталость, тошнота, головная боль, коллапс; и
  • Необратимое повреждение сердечной мышцы, увеличивающее риск ранней смерти.

Контроль погони за рисками

Проектировщики зданий для коммерческих клиентов должны предоставить письменный отчет, в котором указываются опасности, которым может подвергаться человек на строительной площадке, оценка проектировщиком этих рисков и то, что проектировщик сделал или не сделал , чтобы уменьшить эти риски.

Основные подрядчики должны иметь политику безопасной погони и должны следить за тем, чтобы подрядчики, которых они нанимают, соблюдали эту политику. Руководители участка должны время от времени посещать участок во время выполнения работ, чтобы проверить, используются ли безопасное оборудование и процедуры.

Работодатели работников, занимающихся преследованием, должны применять практические меры контроля, включая:

  • Выбор оборудования, подходящего для штробления стен, и соблюдение инструкций производителя по использованию оборудования;
  • Использование бензопил только в помещении (с крышей или без), если на вытяжке установлена ​​местная вытяжная вентиляция и для пылеподавления используется вода.Примечание. Пьедестал или вентиляторы общего назначения или средства индивидуальной защиты недостаточны для снижения риска воздействия угарного газа от бензиновых пил.
  • Рассмотрите возможность выбора соответствующей мокрой электропилы, защищенной устройством защитного отключения (УЗО), электрической пилы с пылеудалением на инструменте или пневматической или гидравлической системой. Проверьте инструкции производителя на предмет пригодности для штробления стен. Например, можно использовать измельчитель с вакуумной вытяжкой («шлифовщик-вакуум») в сочетании с респиратором;
  • Использование соответствующих рабочих платформ для устранения необходимости работать в положении, когда локти подняты выше уровня плеч;
  • Оставление площадки в чистоте по окончании работы, включая удаление навозной жижи;
  • Предоставить соответствующие средства индивидуальной защиты; и
  • Задокументируйте риски и меры контроля в своем Положении о методах безопасной работы и убедитесь, что работники проинформированы обо всех опасностях и обучены безопасным методам работы.

Необходимо обеспечить наблюдение за состоянием здоровья, если работники подвергались воздействию пыли, содержащей РХУ, во время погони за работой.

Рабочие должны убедиться, что они следуют указаниям работодателя в отношении использования безопасного оборудования и безопасных методов работы.

Дополнительная информация

WorkSafe — Предупреждение о безопасности от сентября 2009 г. — Шлифовальный станок для резки кирпичной кладки вызывает смерть — Работа по штроблению стен требует надлежащего контроля
Наблюдение за здоровьем — Силикагель
Часто задаваемые вопросы — Силикагель

Диски для штробления стен и нарезки канавок

Компания United Diamond Tools (UDT) предлагает полный ассортимент алмазных дисков для мокрой или сухой резки, штробления стенок и нарезания канавок.Эти лезвия широко используются в Перте сантехниками и электриками, которые ищут новые дома.
Эти лезвия были разработаны специально для рынка Перта и используются большинством специалистов, включая тех, кто работает с сырым бетоном.
Наши нарезные полотна для бензиновых пил также идеально подходят для резки обнаженного заполнителя.

Нарезной или коробчатый клинок имеет сегменты шириной 6 мм и снова популярен в индустрии штробления стен Западной Австралии.

У нас есть диски для штробления стен, подходящие для бензиновых и электрических машин для влажной резки, в том числе:

  • Husqvarna (включая электрические пилы K3000 и K4000, а также бензиновые пилы K770/760 и K970/960)
  • Stihl (у нас есть адаптеры для установки наших дисков на пилы Stihl)
  • Гуарда
  • Хилти
  • Милуоки
  • Бош
  • Метабо
  • Фестул
  • Рамсет
  • Eibenstock (мы также храним и продаем эту серию нарезок)

Примечание — Если вы режете всухую, всегда помните об опасности вдыхания пыли. Убедитесь, что используется система пылеудаления с подходящим фильтром. Используйте респиратор на половину лица или PAPR (респиратор для очистки воздуха с электроприводом). Даже если вы режете влажно, образовавшийся навоз может высохнуть и создать опасность для других пользователей — утилизируйте навоз в соответствии с местными правилами. Ознакомьтесь с нашим ассортиментом аксессуаров для сбора пыли.

UDT Premium электрические штроборезные полотна разработаны специально для сухой резки с помощью электрических штроборезных станков. Лезвия
UDT обеспечивают увеличенный срок службы, но при этом сохраняют высокую производительность.
Некоторые модели оснащены защитой от подрезания, которая уменьшает отдачу и делает наши лезвия более безопасными.

Эти лезвия часто вдвое дешевле оригинальных лезвий и имеют такое же или лучшее качество.

Наши диски предназначены для штробления стен, резки твердого кирпича, железобетона и любого другого твердого материала.
В большинстве размеров мы можем предложить лезвия от разных производителей, подходящие для вашего конкретного применения.
Эти лезвия обеспечивают оптимальный срок службы и быструю резку.

Советы по использованию:
Электрические пилы имеют гораздо меньшую мощность, чем бензопилы, поэтому:
 — Дайте лезвию резать – не применяйте силу
 — Дайте лезвию остыть на воздухе, если пилите в течение длительного времени

Размер отверстия обычно составляет 22,23 мм (также доступны некоторые размеры 1 дюйм).

Мы также специализируемся на производстве дисков для электропил Husqvarna K3000 и K4000 .
Помимо рекомендуемых дисков Husqvarna, мы также предлагаем диски, специально разработанные для уменьшения отдачи, что делает их более безопасными и простыми в использовании.
Эти лезвия с межцентровым расстоянием 1 дюйм.

ПРЕМИУМ СЕРИЯ Алмазные диски с электрочеканкой

jpeg»>

4.5 дюймов/115 мм
(от 30 долларов США за штуку)

5 дюймов/125 мм
(от 35 долларов США за штуку)

6 дюймов/150 мм
(от 40 долл. США за штуку)

7 дюймов/180 мм
(от 60 долларов США за штуку)

8 дюймов/200 мм
(от 65 долларов США за штуку)

9 дюймов/230 мм
(от 70 долларов США за штуку)

10 дюймов/250 мм
(от 95 долларов США за штуку)

12 дюймов/300 мм
(от 120 долларов США за штуку)

14 дюймов/350 мм
(от 265 долларов США за штуку)

  • Обычно от 2 до 4 различных вариантов лезвий каждого размера
  • Обычно 2 разных ценовых варианта для каждого размера
  • За полцены на оригинальные лезвия
  • Опция поднутрения для более безопасной резки

ПРЕМИУМ-СЕРИЯ Алмазные диски для гравировки бензина



10 дюймов/250 мм 295 долл. США за штуку, включая налог на товары и услуги

12 дюймов/300 мм 330 долл. США за штуку, включая налог на товары и услуги

14 дюймов/350 мм 360 долл. США за штуку, включая налог на товары и услуги

Для мокрой резки бензиновыми пилами.
Эти отвалы 12 дюймов, и 14 дюймов, широко используются многими строительными предприятиями Перта.
Они даже хорошо справляются с разрезанием открытых агг.

Эти лезвия были разработаны, чтобы:

  • обеспечивать чистоту среза
  • уменьшать вероятность закусывания и отдачи
  • облегчает управление.
  • это более безопасное лезвие для этого применения.

Защита от подрезания «Q Insert» обеспечивает максимальную защиту от износа и идеально подходит для тяжелых условий подреза.



ПРЕМИУМ СЕРИЯ DIAMOND Бензиновые диски для нарезки канавок



6 дюймов/150 мм  130 долларов США за штуку
(только центр 20 мм)

10 дюймов/250 мм 325 долл. США за штуку

12 дюймов/300 мм 360 долл. США за штуку

Эти отвалы 12 дюймов/300 мм являются еще одним примером отвалов, которые мы разработали специально для Perth (W.А) жилищно-коммунальное хозяйство. Используется электриками, сантехниками и т.д.
Прорезает канавку шириной 6 мм для укладки кабеля.
Также используются для вырезания температурных швов в бетоне.

Эти лезвия были специально разработаны для того, чтобы:

  • обеспечивать чистоту среза
  • снижать вероятность закусывания и отдачи
  • облегчает управление.
  • это более безопасное лезвие для этого применения.

6-дюймовое лезвие имеет сегменты толщиной 7 мм, что делает его пригодным для электрического кабеля.



Типы машин Ключ:

— Нарезчик швов

— Кирпичная пила

— Ручная пила

jpeg»>

Цены верны по состоянию на 12.01.21, но могут быть изменены.Все цены указаны по отдельности и включают налог на товары и услуги.

Информацию о доставке по всей Австралии см. на странице «Контакты».

Отказ от ответственности: информация на этом веб-сайте предоставляется добросовестно и считается надежной и точной в настоящее время.
Однако информация предоставляется на том основании, что читатель будет нести единоличную ответственность за оценку информации, ее достоверность и полезность. UDT никоим образом не несет ответственности по небрежности или каким-либо другим образом за любые убытки, понесенные или понесенные кем-либо, полагающимся на информацию, даже если такая информация является или окажется неправильной, неполной, устаревшей или вводящей в заблуждение.

wall Chaser — Перевод на русский — примеры английский

Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова на основе вашего поиска.

Работать значительно проще и электрического штробореза .

Trabajar mucho más fácil y rozadora eléctrica.

Артикул №: 65601 Идеальный для электриков и сантехников, мощный и интеллектуальный штроборез SC181 .

№ продукта: 65601 Ideal para electricistas y fontaneros, el SC181 es un potente e inteligente rozadora .

Конечно, если нет возможности купить или взять в прокат штроборез , можно воспользоваться болгаркой или отбойным молотком, но этими инструментами очень сложно сделать ровные каналы.

Por supuesto, si usted no puede comprar o tomar en rozadora de alquiler, puede utilizar el molinillo o un martillo neumatico, pero estas herramientas son muy difíciles de hacer canales Fluios.

Из него можно сделать штроборез .

Идеальный штроборез для электроустановок

Предложить пример

Другие результаты

Штроборез отличается от болгарки наличием двух алмазных дисков, которые закрыты герметичным корпусом.

Rozadoras difiere de la rectificadora que tiene dos discos de diamante que se cierran carcasa cerrada.

Штроборезы и ручные стенорезные станки можно заказать напрямую.

Штроборез, Станок для резки стеновых канавок

1.Что такое стенорезный станок для нарезки канавок?

Электрическая машина для нарезки канавок с помощью штроборезы может одновременно нарезать красивые и практичные пазы с разными углами, шириной и глубиной в соответствии с требованиями пользователя, и никаких других вспомогательных инструментов не требуется, это многофункциональный строительный инструмент для украшения новых домов, таких как долбление бетона, мрамор, гранит, кирпич и другие материалы, а также прокладка проводных линий, в том числе телефонных, сетевых кабелей, водопроводных и электрических линий для строителей.

Станки для нарезки канавок в стенах на Tool.com обеспечивают оптовую цену по прейскуранту завода-изготовителя и бесплатную доставку. Они приводятся в действие двигателем из чистой меди с различной номинальной мощностью (1200 Вт, 1600 Вт… до 5200 Вт), диаметром пильного диска (115 мм, 125 мм). …до 180 мм) на выбор и 180°/360° с прорезями без тупиков, они имеют одноразовую формовку и могут снизить трудоемкость и могут регулировать ширину и глубину при резке, в сочетании с пылесосом для уменьшения повреждения тело человека как эффективный и безопасный режущий инструмент.

2. Как работает штроборез?

Штроборез спроектирован и изготовлен по принципу гидромеханики и технологии спирального движения и оснащен гуманизированной рукояткой, автоматическим устройством удаления пыли и специальными ступенчатыми лезвиями с широкой кромкой для автоматического рытья канавок и удаления шлака, тем самым создавая быстрое движение и снижение шума и пыли для защиты окружающей среды.
Станок для резки канавок в стенах отличается одноразовым формованием, широким применением в строительных работах и ​​имеет большой спрос на рынке, обеспечивает высокую эффективность работы, регулируемый размер пазов и может сэкономить время и труд как безопасный и беспыльный строительный резак.

3. Устранение неисправностей стенорезного станка для нарезки канавок

Проблема

Возможная причина

Раствор

Электродвигатель нагревается и отключается.

1) Сработала защита от перегрева.

1) Подождите несколько минут, пока машина не остынет, затем перезапустите машину.

2) Двигатель неисправен.

2) Доставьте машину своему дилеру для осмотра и/или ремонта.

Штроборез включен, но не работает.

1) Сработала защита от перегрузки.

1) Перезапустите машину.

2) Сработала защита от перегрева.

2) Подождите несколько минут, пока машина не остынет, а затем перезапустите машину.

3) Поврежден переключатель.

3) Доставьте машину своему дилеру для осмотра и/или ремонта.

4. Общие правила техники безопасности штробореза

Внимательно прочтите все предупреждения по технике безопасности и все инструкции перед началом работы

а. Держите рабочее место чистым и хорошо освещенным. Загроможденные или темные области подвержены несчастным случаям.

б. Не используйте электроинструменты во взрывоопасных средах, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструменты создают искры, которые могут воспламенить пыль или пары.

с.Не допускайте детей и посторонних лиц во время работы. Отвлечения могут заставить вас потерять контроль.

а. Вилки электроинструмента должны соответствовать розетке. Ни в коем случае не модифицируйте вилку и не используйте переходные вилки с заземленными (заземленными) электроинструментами.

б. Избегайте контакта тела с заземленными или заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники. Существует повышенный риск поражения электрическим током, если ваше тело заземлено или заземлено.

C. Не подвергайте станок для нарезки канавок воздействию дождя или влаги.Попадание воды в электроинструмент повышает риск поражения электрическим током.

д. Не злоупотребляйте шнуром. Не используйте шнур для переноски, вытягивания или отключения электроинструментов. Держите его подальше от тепла, масла, острых краев или движущихся частей. Поврежденные или запутанные шнуры повышают риск поражения электрическим током.

эл. При эксплуатации резака на открытом воздухе используйте удлинитель, пригодный для использования вне помещений, что снижает риск поражения электрическим током.

ф. Если неизбежно использование электроинструмента во влажном месте, используйте устройство защитного отключения (УЗО) для защиты источника питания, которое может снизить риск поражения электрическим током.

а. Будьте бдительны, сосредоточившись на работе с электроинструментом. Не используйте его, если вы устали или находитесь под воздействием наркотиков, алкоголя или лекарств, чтобы избежать серьезных травм.

б. Используйте средства индивидуальной защиты. Всегда надевайте защиту для глаз. Защитное снаряжение, такое как пылезащитная маска, нескользящая защитная обувь, каска или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат количество травм.

с. Перед подключением к источнику питания и/или аккумулятору, поднятием или переноской инструмента убедитесь, что переключатель находится в выключенном положении.

д. Не переусердствуйте. Всегда держите правильную опору и баланс. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях.

эл. Оденьтесь правильно. Не носите свободную одежду или украшения и не носите длинные волосы, которые могут попасть в движущиеся части.

ф. Убедитесь, что водяной насос и вакуум правильно подключены.

5. Некоторые важные символы, которые вы должны знать в инструкциях



Во избежание травм пользователь должен прочитать руководство по эксплуатации штробореза.

Утепление. Пользователю стоит гораздо больше внимания уделять содержимому прогрева.

Отработанные электротехнические изделия нельзя выбрасывать вместе с бытовым мусором, перерабатывайте в местах, где есть соответствующие условия. Обратитесь в местное правительство или к розничному продавцу за советом по утилизации.

Двойная изоляция.Стенодолбежный станок имеет двойную изоляцию, что означает, что все внешние металлические части электрически изолированы от сети электропитания. Это делается путем размещения изоляционных барьеров между электрическими и механическими компонентами, что делает ненужным заземление штробореза.

Носите защитные наушники, чтобы избежать потери слуха.

Наденьте перчатки, чтобы не поцарапать кожу и увеличить трение между инструментом и руками для лучшего контроля.

Наденьте защитные очки, например очки, чтобы пыль и песок не попали в глаза.

Наденьте пылезащитную маску, чтобы во время работы рот был чистым.

Соответствие директиве ЕС. Знак означает, что продукция Manchine для фрезерования пазов стенорезного станка соответствует стандартам Европейского Союза.

Шлифовальные диски – LaserChaser

Самые экономичные алмазные диски – это те, которые предназначены для эффективной работы в узком диапазоне областей применения.Диски общего назначения хороши, если пользователь не заинтересован в производительности, то есть в долговечности и скорости резки. Это часто имеет место в индустрии DIY, где работы по штроблению стен являются краткосрочными, и поэтому пользователь не ищет высокой производительности или длительного срока службы. Тем не менее, профессиональный пользователь имеет право использовать другой подход, поскольку чистая стоимость работы обычно вызывает наибольшее беспокойство, поэтому имеет смысл рассмотреть вопрос о выборе подходящего алмазного диска по следующим рубрикам:

  • Резка Скорость
  • Срок службы диска
  • Стоимость диска за метр

Скорость резки определяется рядом факторов:

  • 1. Мощность двигателя штробореза
  • 2. Твердость разрезаемого материала
  • 3. «Твердость» алмазного диска

Большинство представленных на рынке штроборезов построены на двигателях мини-шлифмашин мощностью 900-1500 Вт. потому что они были разработаны для резки теплоизоляционных блоков, изготовленных из глины, которые используются при строительстве домов в жарком климате. Laserchaser 180 был специально разработан для резки любого материала, включая массивный бетон, и скорость резки очень высока, поскольку типичный двигатель мощностью не менее 2100 Вт предназначен для привода дисков диаметром 230 мм.Поскольку Laserchaser 180 использует только лезвия диаметром 180 мм, для привода лезвия имеется достаточный запас мощности, поэтому скорость резки очень высока.

Большая часть бетона, используемого в строительстве, измеряется показателем твердости, известным как сила в Ньютонах (или мегапаскалях для технарей…), и типичный стандартный строительный блок может иметь прочность только 5 Н, тогда как массивный бетон может иметь прочность 50 Н после требуемого времени отверждения. истекло. Просто невозможно резать такие совершенно разные материалы одним и тем же диском, если вы также ожидаете хорошей производительности с точки зрения срока службы и скорости резки.Поскольку штроборезы
ежедневно сталкиваются с множеством различных материалов, оператор должен с разумной осторожностью подходить к выбору полотна.

Существует множество степеней твердости в производстве алмазных дисков, сотни на самом деле, и из этого не следует, что качество или срок службы диска имеют какое-либо отношение к твердости. Большинство профессиональных пользователей сталкивались с алмазным диском, который не режет материал ни при каких обстоятельствах, и всегда предполагается, что диск неисправен, однако настоящая причина заключается в том, что диск просто слишком тверд для разрезаемого материала; обычно натуральный камень, такой как известняк, гранит или кремень, но в стенорезной промышленности – массивный бетон.Мы произвели определенный ассортимент алмазных дисков, которые предлагают пользователю возможность выбрать диски, соответствующие его потребностям, исходя из того, что каждый клиент хочет, чтобы работа была рентабельной, и поэтому выбор диска имеет значение.

Срок службы алмазного диска определяется многими факторами – качеством/высотой сегмента/степенем твердости/содержанием алмазов – и эти факторы могут привести к самым разным результатам, если разрезаемый материал неоднороден. Обычно лучше всего оценить тип материала, разрезаемого нарезным станком, а затем попытаться подобрать подходящее лезвие для достижения оптимального срока службы, так как это, безусловно, повлияет на стоимость метра резки.

В отрасли «сделай сам» стоимость за метр обычно не учитывается, поскольку работы выполняются с перерывами, и поэтому более дешевое качественное полотно обычно будет приемлемым. Однако для профессионалов обычно рекомендуется качественный диск, даже если цена будет пропорционально выше, потому что стоимость метра резки и скорость резки являются ключевыми факторами, которые определяют, будет ли работа рентабельной. Laserchaser произвел ряд лезвий, которые подходят для самых разных типов клиентов: — подрядчик по преследованию / подрядчик по электрике / компания по аренде / энтузиаст DIY.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
