Статья написана опираясь на собственный опыт и связанные с монтажом трудности. Перед монтажом щитка рекомендую получить у Вашей энергокомпании технические требования.

• Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить. После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.

1. Вся хитрость заключается в том, что места размещения автоматов защиты рассчитываются заранее, затем они устанавливаются на DIN рейку, и лишь потом протягиваются все провода не под рейкой, а сбоку используя пластиковые хомуты затяжки.
2. Если размеры вашего щита довольно большие, скажем на 12 и более модулей, разумно взять щит более большого размера, чтобы все можно было компактно разместить, и все провода сбоку уместились.
3. Также в одну колодку автомата не рекомендуется подключать более 2 проводов, а если и подключаете 2 провода то пусть они будут одного сечения.
4. Варианты размещения нулевых, заземляющих и дополнительных нулевых колодок могут быть различны в зависимости от типа самого щита, но сути это меняет.

Для подключения лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ). Или, таблицу ПУЭ для алюминиевых проводов.

Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

ПВ 1 — одножильный жесткий провод
ПВ 3 — многожильный гибкий провод

Обычно в практике используется провод марки ПВ 1 , его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3 , то он так же, применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы типа НШВИ . Сечение не менее 6 мм2 (по фэншую — 10 мм2). Желательно использовать провод ПВ 3 , с моножилой в щитке несколько сложно работать.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.

Выполняя данную операцию, стоит обратить внимание на следующие моменты:

• Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
• Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к поломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».

Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.

Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.

Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1.

Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля. Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию, распределение нуля по отходящим направлениям.

Протягиваем винты и проверяем надежность фиксации провода.

Схема подключения электросчетчика собрана полностью и готова к работе.

Добрый день уважаемые посетители сайта «Электрик в доме» сегодня предлагаю вам на рассмотрение один из способов аккуратного подключение модульной аппаратуры в электрических щитках.

Данный метод мне посоветовал один мой хороший товарищ, который занимается электромонтажом. Суть нашей с ним дискуссии заключалась в том, как лучше, или даже как правильнее подводить питание и подключать шлейфом несколько автоматических выключателей или УЗО.

На сегодняшний день многое усовершенствовано. И мой товарищ в этом плане немного эволюционировал и продвинулся вперед, так как использует для этой цели особые гребенки. Потому рассмотрим данный вопрос подробно. Именно о том, что такое , как с ними работать и как подключать пойдет речь в данной статье.

У вас когда-нибудь возникали такие ситуации, при которых определённое количество УЗО или автоматических выключателей необходимо подключить к одному питанию (к одному питающему проводу)? Как правило, это относится к однофазным щиткам, хотя если щит трехфазный и нагрузка разбивается на три группы, там тоже такое встречается.

Например, в щите на одной дин рейке размещены три дифавтомата на розеточную группу, два автомата на сеть освещения, одно УЗО на электрическую плиту. Как подключить все эти устройства?

Для запитывания можно сделать между ними перемычку. Для этого берётся мягкий ПВ-3, а также наконечники НШВИ (2), подключаем один элемент, затем от него второй, третий и так далее. Пока не подключим все автоматы. Такое подключение называется шлейфом и если все правильно и качественно сделать будет очень надежным. Я всегда так делал.

Единственным недостатком такого способа подключения являются торчащие провода. Изгибы проводов из-за торчащих перемычек, мешающих осуществлять подводку проводов к автоматам, в металлических щитах лицевая панель для автоматов не станет на свое место. В конечном итоге получается сплошное нагромождение проводов, с которым сложно разобраться. Избавиться от этих перемычек при данном способе подключения невозможно единственное, что их можно посоветовать, не делать перемычки длинными, тогда получится более компактно.

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично. Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов . Вот почему нужно обращать внимание на электриков, которые выполняют работы.

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно . Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Суть всей конструкции заключается в том, что от пластины, которая находится в пластмассовом корпусе, отходят штыри – зубья. Пластина и зубья представляют собой одну цельную конструкцию, литую, без соединений. Зубья, оголенные, так как вставляются в контакты для подключения защитной модульки. Форма зубьев может быть различной г — образной, v – образной (чаще г- образной). Медная пластина свободно двигается в корпусе ее легко можно оттуда вынуть и рассмотреть.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

Конструкция соединительных шин

Давайте более подробно рассмотрим, как выглядит соединительная шина гребенка для автоматов. Однополюсная гребенка имеет форму прямоугольной медной пластины, которая расположена в корпусе. Корпус изготавливается из огнеупорного пластика. Вдоль пластины с определенным шагом расположены ответвления — зубьями, к которым подключаются электрические автоматы, УЗО, дифавтоматы.

Если речь идет о двухполюсной гребенке, то здесь в пластиковом корпусе размещены две шины. Примечательно, что на одной шине зубья будут изогнутыми. В качестве примера рассмотрим гребенку для автоматов hager на 12 модулей .

У двухполюсной гребенки на каждой шине расстояние между зубьями будет больше, нежели у однополюсной. Это связано с тем, для подключения к этим гребенкам подводится два питающих провода, фаза — нуль (L+N) или фаза — фаза (L1+ L2) и зубья на каждой шине должны идти как бы через один.

В трехполюсной гребёнке находятся три медные шины, которые расположены в едином корпусе. Каждая шинка вставлена в свою направляющую с наличием между ней изоляции в виде пластиковой перегородки. Как правило, такие гребенки используются редко.

С количеством полюсов разобрались, теперь что касается модулей (зубьев). Гребенки в электротехнических магазинах продаются стандартной длины. Число модулей может быть: 12,24,36,48,60. Скорее всего, могут быть и больше, но мне они не встречались. Расстояние между контактами на гребенке составляет 17.5 сантиметров.

Контакты бывают штыревые и вилкообразные . В Европе именуются как PIN (штырь) и FORK (вилка) .

Вилкообразные контакты гребенки hager KDN163A-AC230-400V:

А так выглядит двухполюсная шина hager KDN263A-AC230-400V с типом контактов FORK (вилка):

Такие шины выпускаются, как правило, брендовыми фирмами у которых контакты автоматов, УЗО, АВДТ заточены (предназначены) под них. Например, автоматы фирмы hager имеют специальный зажим — затягиваемый винт, которой как раз предназначен под FORK (вилку). В любой другой автомат, у которого имеется обычный зажим, такую шину просто не засунешь.

Как быть если длина гребенки большая (даже если взять наименьшую на 12 модулей шину). Понятно, что для подключения трех или четырех автоматов всю шину целиком не нужно запихивать в щиток. Ее нужно как то отрезать. Как это можно сделать? Все очень просто. Вытаскиваем из пластикового корпуса шину, берем обычные ножницы по металлу, ножовку (у кого что есть) и отрезаем такой длины которая нам нужна. Затем берем пластиковый корпус и отрезаем его по длине на 1.5 – 2 см больше чем сама шина. Это для того чтобы оголенные части гребенки были скрыты и не торчали по краям. Можно для защиты краев использовать специальные заглушки.

Схема подключения автоматов через соединительную гребенку

Итак, мы подошли к главному разделу данной статьи применение гребенок на практике и в качестве примера рассмотрим, как подключить группу автоматов соединительной шиной гребенкой. Для того чтобы подключить целую группу автоматов, я использую однополюсные гребенки.

В качестве примера рассмотрим подключение автоматов фирмы Schneider Electric. Берем гребенку, вытаскиваем из нее медную шину, отрезаем три, пять, семь зубьев, в общем столько, сколько нам нужно. Затем уже по длине медной шины отрезаем пластиковый корпус с запасом так, чтобы с краёв гребёнки не торчат различные детали.

Затем закручиваем гребенку под весь ряд установленных автоматов и подсовываем питающий провод к одному из зажимов. В этом месте будет выполнено . В итоге будет получена красивая разводка. Забыл упомянуть, что медная шина способна выдержать нагрузку в 63 Ампера.

Если вы внимательно читали статью, то уже знаете, что вилочные контакты подходят не для всех автоматических выключателей. Все дело в том, что определенные фирмы выпускают автоматические устройства защиты с двойным зажимом. Одна из таких фирм hager.

Как видно из фото в автоматические выключатели хагер шина с вилкообразными контактами не входит в обычные зажимы (ровно как и в любой автомат другой фирмы). Вот незадача, шина и автоматы одной фирмы, а контакты не подходят, почему? Вопрос на засыпку! 🙂

Можно рассмотреть поближе контакты:

Но здесь нет ни какой магии и все довольно просто и на мой взгляд гениально придумано. На самом деле шина с вилкообразным контактом должна входить в специальный зажим на автомате (который как раз есть не на всех экземплярах).

У Hager есть два контакта один для гребенки второй для провода.

Один зажим выглядит как обычно в виде прижимной площадки, второй под винт. Именно под этот винтовой зажим и предназначены вилочные контакты.

Так, у автомата хагер в один зажим вставляется питающий провод, а во втором располагается соединительная шина гребенка для автоматов, имеющая вилкообразный контакт, что очень удобно.

Поэтому при покупке такой гребенки учитывайте имеется ли в автоматическом выключателе соответствующий зажим. Иначе в противном случае в обычный автомат такую гребенку не засунешь, и вы зря потратите деньги.

Подключение УЗО и дифавтоматов с помощью гребенки

Линии розеток в современной квартире обязательно должны защищаться с помощью УЗО или дифавтоматов. Если вы заботитесь о своей жизни и о жизни своих родных и близких, то у вас в распределительном щитке на каждую линию будет установлена защита от утечки тока.

Эти устройства защиты также можно подключить с помощью соединительных шин . Но в отличие случая с автоматическими выключателями здесь есть одна особенность.

При подключении УЗО с помощью соединительных шин, шина как минимум должна быть двухполюсной (это если узо однофазное). Так как для питания здесь необходимо подводить фазу и ноль.

Использование здесь однофазной гребенки не подходит, ведь при этом произойдет замыкание «ноля» и «фазы» одновременно всех УЗО, установленных в одном ряду. У такой гребенки отходящие зубья должны быть расположены через один. То есть шаг между гребенками составляет один модуль (ширина автомата).

Подключается все очень просто. Например, есть два устройства защитного отключения. Фаза подводится к первой медной шине и зажимается в одном контакте УЗО, а ноль подводится ко второй медной шине и зажимается во втором контакте УЗО. Все последующие УЗО подключаются к обеим гребенкам шин.

Это очень удобно, так как несколько УЗО быстро соединяются между собой. Для этого нет необходимости делать множество перемычек с обязательным соблюдением цветовой маркировки.

Сегодняшняя тема — подключение нагрузок к нашей домашней однофазной сети напряжением 220 вольт. Считаем, что оно (напряжение) уже подано в ящик, где установлен учет, а из ящика уже пришла пара проводов в дом и подключена к общему автомату в электрощитке внутри дома.

Этот распределительный щиток может содержать кроме общего сдвоенного автомата несколько одинарных, с помощью которых подается напряжение на отдельные участки домашней сети. Какие это участки — зависит от того, как мы распределим сеть. Например, один автомат подает напряжение во все розетки, другой — на лампы освещения, третий — к кухонной электроплите, четвертый — к котлу отопления и т.д.

Можно распределить и по другому: один для прихожей, второй для кухни, третий для санузла, четвертый для гостиной, пятый для спальни, шестой в баню, седьмой для дворовых потребителей, восьмой для мастерской и т. д. Общего какого-то правила распределения не существует, все зависит как от удобства разводки проводов, так и от желания хозяина. Но в первую очередь желательно учитывать нагрузки.

Где установить этот электрощиток? Ответ прост: в удобном месте. Кто-то посчитает удобным его размещение у входной двери в прихожке, а кто-то спрячет его с глаз долой в укромный угол.

В продаже имеются распределительные щитки самых разных форм и размеров. Навесные и встраиваемые, с дверками и без них, однорядные и многорядные… При подборе надо учитывать, конечно, количество устанавливаемых автоматов и еще оставлять некоторый резерв места для двух-трех выключателей. Жизнь ведь не стоит на месте и никто не знает, что потребуется завтра еще подключить.

Внутри щитка элементы крепятся на так называемой дин-рейке. Установка проста, никаких дополнительных крепежных деталей не требуется.

Кроме того, необходимо предусмотреть место на дин-рейке для клеммника нулевых проводов. Ведь через выключатели мы коммутируем только один провод: фазный. А нулевые провода могут быть соединены на одном клеммнике. Хотя, конечно, никто не запрещает для каждого присоединения использовать сдвоенные выключатели.

В развернутом виде схема распределительного щитка может выглядеть так, как изображено на рисунке. От ящика учета приходят два провода, фаза и ноль. Приходят на общий выключатель. После этого выключателя фаза поступает на выключатели распределения, а ноль — на общую нулевую шинку. И далее после выключателей и нулевой шинки уходят по паре проводов на соответствующие выключателям объекты.

Как видим, в схеме распределения тоже ничего сложного. А вот номиналы выключателей придется подобрать соответствующие ожидаемым нагрузкам. Например, какой-то из выключателей у нас установлен для санузла. Что там будет работать? Освещение, фен/бритва… Все это мелочи. А серьезная нагрузка есть? У меня вот есть: водонагреватель 2 кВт. Это 2000/220=9 ампер (формула 7 !).

Решаем, какое необходимо сечение провода. Для меди принято 10А на 1 мм 2 . Мы берем ближайший по сечению в сторону увеличения провод/кабель: 1.5 мм 2 . И для защиты этого провода устанавливаем выключатель на 10а.

Это для провода, который пойдет в санузел. А в распределительном щитке каким проводом монтаж вести? Тут надо просчитать вообще всю нагрузку в доме. Ведь по этим проводам от общего автомата до выключателей и нулевой шинки пойдет вся суммарная нагрузка.

Предположим, насчитали не более 10 кВт. Это максимальный ток около 45 ампер. Значит, общий автомат ставим на 50 ампер, а монтаж ведем медным проводом сечением не менее 10 мм 2 .

При монтаже затягиваем винты надежно, но без того фанатизма, с которым можно сломать выключатель. Фазные перемычки между выключателями также готовим из провода с тем же сечением. Необходимость этого очевидна: в зажим вставляются два провода, и если один из них будет тоньше другого, то, естественно, он не может быть надежно зажат винтом.

Поиск по сайту.
Вы можете изменить поисковую фразу.

Источник: https://electrmaster. ru/connect-the-automata-in-the-shield-to-the-crosssection-of-the-wire-jumpers-in-the-electrical-panel/

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов.
Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

• Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.

• При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

• рабочее напряжение;

• номинальный ток;

• сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Источник: https://www.remontyes.ru/6295-sposoby-soedineniya-avtomatov-v-raspredelitelnom-schitke.html

Оконные перемычки своими руками — бетонные перемычки (+фото)

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Основные особенности

Современные технологии строительства предусматривают возможность использования нескольких видов перемычек:

• заводских железобетонных;
• монолитных изделий, сделанных непосредственно на объекте;
• металлических;
• кирпичных;
• комбинированных.

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные перемычки своими руками, сэкономив время и значительные средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Если на стену, в которой организуется проем, передается тяжесть перекрытий или ограждающих стен, то рекомендуется обустраивать несущие перемычки. При отсутствии таких нагрузок используют самонесущие (ненесущие) железобетонные, металлические или кирпичные перемычки. В некоторых случаях выполняются клинчатые (арочные) перемычки, служащие дополнительным украшением экстерьера или интерьера здания. Их также используют для организации проемов в помещениях со сводчатыми потолками (перекрытиями).

Обратите внимание! Планируя сделать оконные перемычки, следует помнить о правильном подборе длины изделия. В несущих стенах опирание изделий на стены должно составлять не меньше 250 мм, в самонесущих конструкциях – не меньше 120 мм.

Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте двумя способами:

1. Заливка на площадке, с дальнейшей установкой изделия.
2. Заливка над проемом с помощью съемной, разборной опалубки.

В качестве и надежности таких перемычек нет большой разницы.

Обратите внимание! Могут возникнуть проблемы на стадии подъема изделий и их монтажа. Поэтому, как правило, оконные перемычки производятся прямо на стеновой конструкции.

Устройство железобетонных перемычек

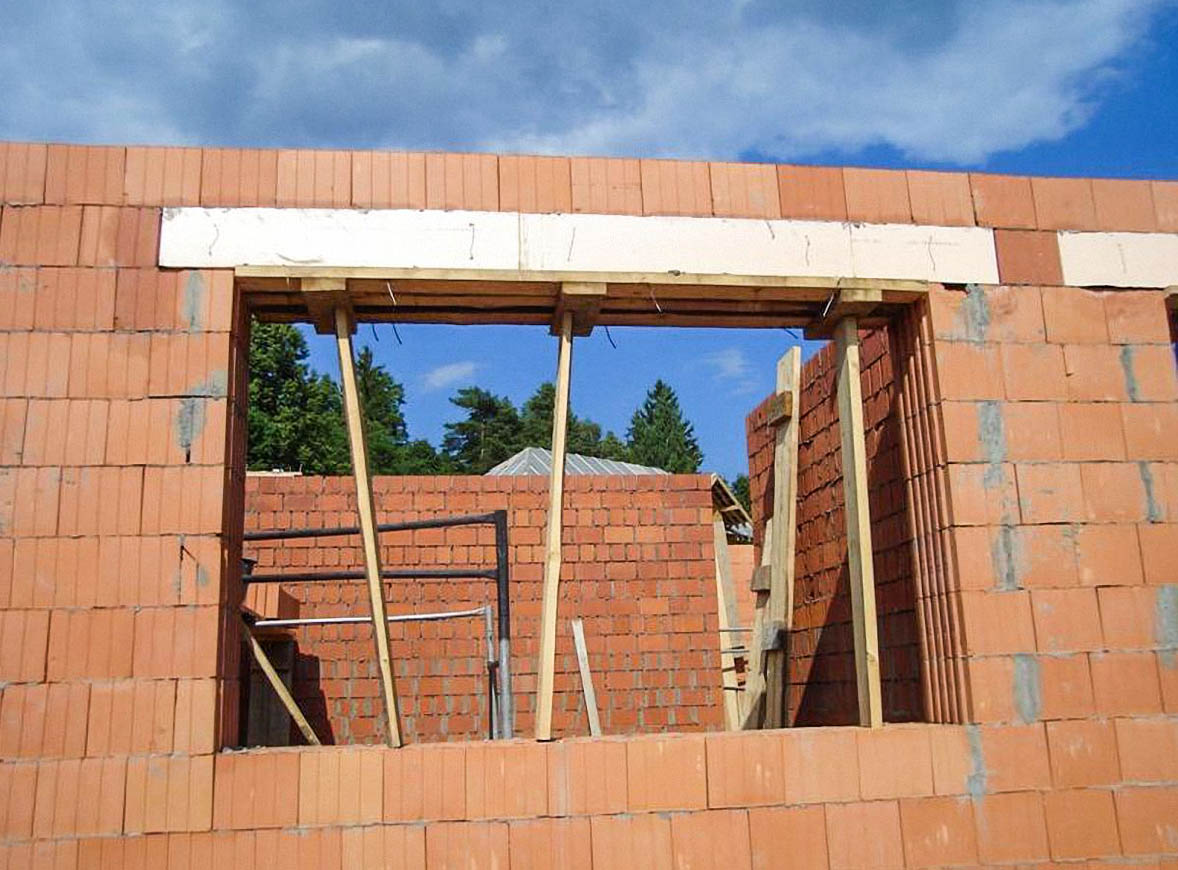

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Специалисты советуют применять саморезы, которые легко в дальнейшем демонтировать с помощью шуруповерта.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание! Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание! Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава. Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Видео

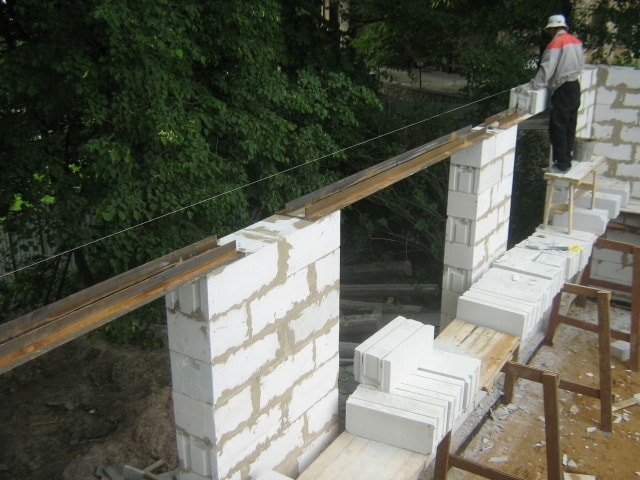

Опалубку для заливки оконных перемычек можно сделать из газобетона:

Фото

25 бесплатных и простых схем вязания свитера (отлично для начинающих!)

Этот пост может содержать партнерские ссылки.

Вязание свитеров — это веселое и полезное занятие. Они не только очень практичны, но и классический свитер ручной вязки может стать одним из ваших любимых предметов гардероба на долгие годы. Если вы ищете свой следующий узор для свитера, продолжайте читать список из 25 простых и бесплатных узоров для вязания свитера .

Многие новички уклоняются от вязания свитеров, потому что это кажется таким большим и сложным делом. И я прекрасно понимаю, что свитер требует больших затрат времени и пряжи!

Но правда в том, что существует так много замечательных схем вязания свитеров, которые идеально подходят для начинающих. С правильной выкройкой и некоторыми полезными советами вязание свитера может стать отличным проектом для начинающих. И как только вы закончите этот первый свитер, вы будете на крючке!

Если вы ищете простую схему вязания свитера спицами, я вам помогу. В этом посте я составил список из 25 бесплатных и простых схем вязания свитера . В каждом из этих узоров для вязания свитера используются основные вязальные петли и простые техники конструирования, поэтому они идеально подходят для начинающих. И самое главное, все они бесплатны! Так что берите пряжу и спицы и приготовьтесь связать один из этих простых свитеров.

Как выбрать выкройку свитера для начинающих

Даже начинающие вязальщицы могут связать простой свитер. Если вы умеете набирать, вязать, изнаночную и закрывать петли, значит, вы уже на пути к вязанию своего первого свитера!

Вот несколько советов по выбору схемы вязания свитера, удобной для начинающих:

• Ищите схемы, в которых используются только базовые схемы стежков, например лицевая гладь или платочная вязка.
• Выберите выкройку с подробной инструкцией и большим количеством картинок (видеоуроки тоже хороши!).
• Ищите модель, в которой используется объемная пряжа, если вы хотите, чтобы проект работал быстрее.
• Выберите шаблон с простыми прямоугольными фигурами, которые будут сшиты вместе.
• Избегайте работы с цветом, если вы не знакомы с этой техникой — для начала придерживайтесь сплошных цветов.

А если вы предпочитаете вязание кардигана, ознакомьтесь с нашими любимыми бесплатными схемами вязания кардигана здесь.

Любимая пряжа для вязания свитеров

Для вашего удобства я добавила рекомендуемую пряжу для каждого свитера прямо здесь, в посте. Тем не менее, не стесняйтесь менять их на любимую пряжу того же веса. Как всегда, не забудьте проверить свой датчик, прежде чем начать!

Хотите больше идей для пряжи? Вот некоторые из моих любимых вариантов вязания свитеров:

• Brava Sport (спорт)
• Львиная марка Кобу (ДК)
• Шерсть Анд (камвольная)
• Оттенок + Я (громоздкий)
• Wool-Ease Thick & Quick (очень громоздкий)

Как вязать свитер: основы

Хотя существует множество различных методов вязания свитеров, большинство свитеров вяжется одним из двух основных способов: вязать по кругу бесшовные или вязанные по частям и  со швом .

Вязание по кругу:  Свитера, связанные по кругу, можно вязать снизу вверх или сверху вниз. Многие вязальщицы предпочитают этот тип конструкции свитера, потому что в конце практически не нужно шить. И, если вы работаете над свитером в стиле «сверху вниз», вы можете примерить его, чтобы проверить, подходит ли он вам.

Вязание по частям:  Свитера, связанные по частям, обычно вяжутся снизу вверх. Перед, спинка и рукава свитера вяжутся отдельно, а в конце сшиваются вместе. Этот тип конструкции свитера может быть более доступным, так как вы работаете над более мелкими деталями, по одной за раз.

Техники вязания, которые необходимо знать

Независимо от того, какой тип свитера вы решите вязать, есть несколько основ, которые вам необходимо знать, прежде чем приступить к работе.

Основы вязания:  Нажмите здесь, чтобы просмотреть полные руководства по набору, вязанию, изнаночной вязке и закрытию петель.

Вязание по кругу:  Если вы работаете над бесшовным свитером, вам нужно знать, как вязать по кругу. Это означает, что вы будете использовать круговые спицы или чулочные спицы (DPN), а не прямые спицы.

Прибавка и убавка:  Вам также необходимо знать, как прибавлять и убавлять стежки. Некоторые распространенные убавки при вязании — это K2Tog и SSK, а некоторые распространенные прибавки при вязании — M1L и M1R.

Швы и отделка:  Если вы работаете над шовным свитером, вам нужно знать, как его сшить в конце. Это называется сшиванием, и есть несколько способов сделать это. Самый распространенный метод сшивания – матрасный шов.

Советы по вязанию свитеров

Вот несколько советов и рекомендаций по выкройке следующего вязаного свитера.

Выберите рисунок, соответствующий вашему уровню мастерства.

Вязание должно приносить удовольствие! Чтобы избежать разочарования, начните со свитера, соответствующего вашему уровню мастерства. На изготовление свитера уходит некоторое время, поэтому вы не хотите обжечься в процессе.

Не забудьте внимательно прочитать выкройку, прежде чем приступить к работе, и потренируйтесь в тех приемах, которых вы не знаете.

Сделайте примерный образец, чтобы проверить натяжение и выбор пряжи.

Плотность, безусловно, имеет значение, когда вы вяжете свитер. Даже если вы используете рекомендуемую пряжу для своего узора, все равно важно связать образец перед началом работы. Потратьте время, чтобы связать свой образец и соответствующим образом отрегулировать размер спиц.

Проверяйте посадку на ходу.

Одним из основных преимуществ самостоятельного вязания свитера является то, что вы можете подогнать его под себя, чтобы он идеально подходил вам. В процессе несколько раз примерьте свитер, чтобы вы могли внести необходимые изменения. Не ждите, пока это будет сделано, чтобы увидеть, подходит ли он!

Заблокируйте свитер для достижения наилучших результатов

Заблокируйте свитер, чтобы он принял наилучшую форму. Этот процесс включает в себя смачивание готового свитера, придавливание его булавками и последующее высыхание. Это также поможет вашей ткани выглядеть более гладкой и более профессиональной.

Ищете вместо этого вязаные кардиганы?

Чтобы получить коллекцию свободных и простых вязаных кардиганов, ознакомьтесь с этими 25 простыми схемами вязания кардиганов.

Другие схемы вязания

Вот еще несколько схем вязания, которые могут вас заинтересовать.

• 25 бесплатных и простых схем вязания для начинающих
• 27 бесплатных и простых узоров для вязания шапок
• 27 бесплатных и простых узоров для вязания носков (отлично подходит для начинающих!)
• 25 бесплатных и простых схем вязания кардигана (для начинающих!)
• 25 бесплатных схем вязания шарфа для начинающих
• 21 бесплатный узор для вязания варежек
• 30 бесплатных узоров для вязания шали

Что дальше?

Закрепите это сообщение: Сохраните этот урок на своих досках Pinterest, чтобы вы могли вернуться к нему позже.

Оставить комментарий: Нам приятно слышать ваши отзывы. Расскажите мне в комментариях ниже!

Поделиться в Instagram или Facebook: Когда вы сделаете этот проект, поделитесь им в социальных сетях и отметьте меня @sarahmaker_. Мы любим смотреть, что вы делаете!

Есть вопросы? Присоединяйтесь к группе в Facebook!

Надеемся, эта статья была вам полезна! Если у вас есть дополнительные вопросы, не стесняйтесь присоединиться к моей группе Facebook. Мы создали эту группу, чтобы вы могли обмениваться фотографиями, задавать вопросы и помогать друг другу.

Сара Стернс Основатель и редактор

Сара Стернс помогла тысячам рукодельниц найти свой следующий поделочный проект с помощью бесплатных выкроек и пошаговых руководств в своем блоге sarahmaker.com. Читать далее.

Обладая более чем десятилетним опытом вязания спицами и крючком, она была представлена ​​в известных изданиях, таких как The New York Times, Scientific American, Good Housekeeping, Vox, Apartment Therapy и Lifehacker.

Как связать свитер

Отделочные работы иногда вызывают дурную славу у вязальщиц, но на самом деле это самый приятный шаг! Вы увидите, как ваш проект трансформируется из 2-мерных деталей в готовый 3-D объект.

В этом уроке мы рассмотрим процесс сборки свитера, состоящего из деталей, связанных плоской вязкой: переда, спинки и двух рукавов.

Возьмите чашку кофе, гобеленовую иглу и остатки пряжи! Первый шаг — сплести все концы вязаных деталей — вам нужно сделать это сейчас, чтобы они не мешали, когда мы начнем собирать вместе.

Далее мы пропарим каждую деталь. Цель здесь состоит в том, чтобы выровнять части, чтобы мы могли легко выровнять края. Установите утюг на максимальную влажность и просто проведите утюгом над деталями с паром — на самом деле не гладьте детали, просто используйте пар, чтобы помочь им разгладиться, уделяя особое внимание загнутым краям. Блокировка пара не обязательно должна быть идеальной — это не должно занимать более 5 минут, но облегчит следующие шаги.

Чтобы соединить детали, мы воспользуемся матрацным швом с гобеленовой иглой и длиной вашей проектной пряжи – длина пряжи должна быть примерно в 3 раза больше длины вашего края. Этот забавный и простой стежок создает почти невидимый шов, соединяющий два края. Гораздо проще увидеть, как выполняется этот стежок, с помощью видеоурока — вот ссылка на учебник по матрацному стежку от Алексис Уинслоу.

Совместите правые стороны ваших двух частей — полезно отметить или соединить (я использовал зажимы Wonder Clips) на каждом конце и в середине.

Начните с пришивания одного рукава к спинке. Мы будем работать матрацным швом от шеи вниз к подмышке, убедившись, что шов лицевой стороной наружу, чтобы шов был невидим. Затем присоедините другой рукав к спинке и, наконец, перед к каждому рукаву.

Наконец, сшейте боковые стороны, начиная с нижнего края и продвигаясь к подмышке. Мы надеемся, что части идеально выровнены, но на всякий случай, если есть небольшая кучка или несовершенство — мы бы предпочли, чтобы они оказались в подмышке!

Наконец, пришло время набирать петли и вязать вырез горловины или любые другие отделочные детали, которые могут потребоваться для вашего свитера. При наборе петель перекручивайте каждую петлю по мере вязания первого ряда, чтобы не было пропусков. Тем более, что я вяжу этот свитер для ребенка, я хотела, чтобы горловина была очень эластичной, поэтому я использовала Удивительно эластичную застежку Jeny’s Surprisingly Stretchy Bind-off.

Сейчас самое время примерить свитер на получателе, чтобы убедиться, что шея не слишком тугая.

Есть несколько концов, которые нужно сплести из наших матрацных швов. Чтобы завершить свой шедевр, намочите готовый свитер на водяной бане — просто оставьте его примерно на 20 минут в теплой воде, а затем придайте ему ТОЧНУЮ форму и размер, которые вы хотите, чтобы свитер был — и не делайте этого. прикасайтесь, пока он полностью не высохнет на воздухе! Вуаля — вы создали свитер.

Понравился шаблон? Закрепите этот пост, чтобы сохранить его на потом — мы скоро выпустим его во всех размерах, от детского до взрослого, так что следите за нашим веб-сайтом.
