Сборка бетономешалок СБР-132 | ТД СТРОЙМАШ-Башкортостан Уфа

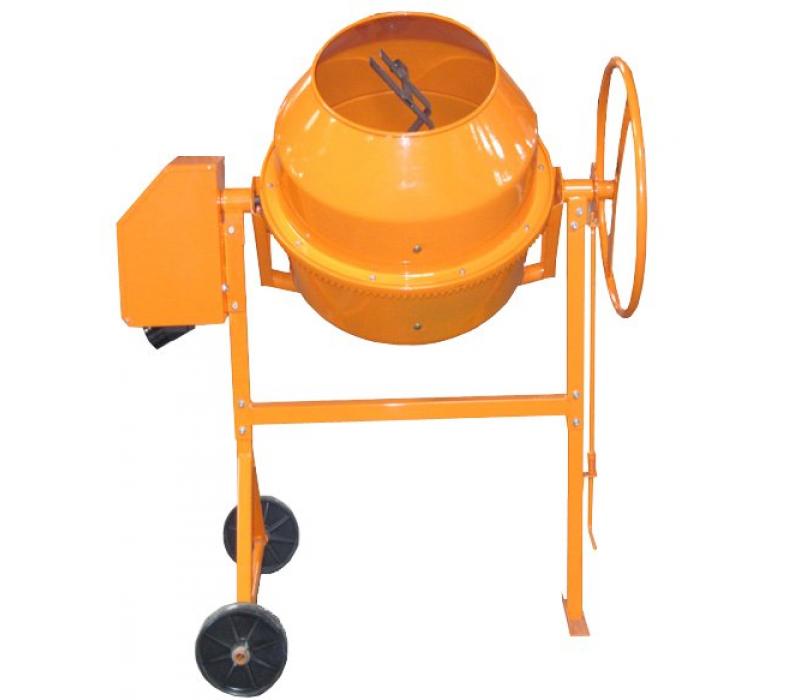

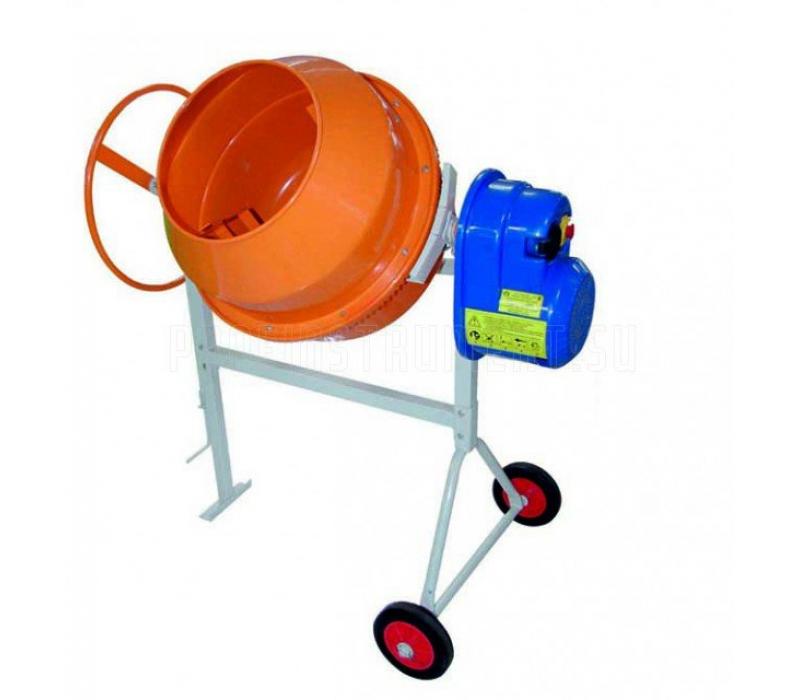

Бетономешалка СБР-132

← Бетономешалка СБР-150 А. 3/380В        Бетономешалка СБР-132Н →

Бетономешалки СБР-132 (СБР-132А.5, СБР-132А.3, СБР-132А.3-04, кроме СБР-132Н) поставляются от производителя частично собранными. Поэтому для облегчения и ускорения сборки советуем Вам внимательно ознакомиться с содержанием этой статьи.

…
Для сборки бетономешалки Вам потребуется следующие инструменты:
— гаечный ключ 10
— два гаечных ключа 13
— молоток
— плоскогубцы.

…
Для сборки надо сначала надо вынуть все детали бетоносмесителя из коробки.

В комплект поставки бетономешалки СБР-132 входят:

1. основание смесительного барабана (в сборе с верцом и траверсой)
2. основание опоры
3. электропривод (в сборе)
4. воронка смесительного барабана
5. правая опора
6. левая опора
7. фиксатор
8. маховик
9. колеса
10. лопасти
11. розетка (не поставляется)
12. комплет болтов, шайб, гаек, герметик
13. паспорт

…………………….. …………………………………………………………………..

………………………………………………………………………………………….

Пункт 1. Установить на оси правой опоры (поз.5) два колеса (поз.9), шайбы (поз.3), вставить в отверстия оси два шплинта (поз.12), cогласно рисунку. Расшплинтовать шплинты, используя плоскогубцы.

Пункт 2. Установить опору левую (поз.6) внутрь трубы рамы (поз.2), совместить отверстия установить в них болты (поз.4). С другой стороны установить шайбы (поз.9) завернуть гайки (поз.8). С другой стороны установить правую опору в сборе (поз. 5), совместить отверстия установить в них болты, шайбы завернуть гайки.

Пункт 3. Установить на фиксатор (поз.7) пружину (поз.1). Установить фиксатор в сборе с пружиной в уголок левой опоры.

Пункт 4. Установку основания (поз.1) удобнее выполнять вдвоем. Устанавливаем на раму в сборе с левой и правой опорой основание (поз. 1). При этом  станавливаем фиксатор в паз опоры основания, совмещаем отверстия в основании и раме. В совмещенные отверстия со стороны фиксатора, установить два болта (поз.5) в сборе с шайбой (поз.10), с другой установить шайбы (поз.10), (поз.9) завернуть гайки (поз.9).

Пункт 5. Обратите внимание на то, как расположена лыска (прямая часть) в цилиндрическом, посадочном, отверстии выглядывающей ступицы шкива. Выставите приблизительно в таком же положении и лыску приводного вала, это удобнее сделать, прокручивая дно смесительного барабана. После того как вал привода будет сориентирован, установите на него привод (поз.3), введя конец приводного вала в посадочное отверстие шкива электропривода до упора в стойку рамы. Следите за тем, чтобы П — образный профиль электропривода охватывал правый кронштейн основания и стойку. Совместите  отверстия кронштейна электропривода с отверстиями в стойке рамы и отверстиями правого кронштейна основания.

В совмещенные отверстия вставьте болты (поз. 6). При установке нижнего болта в образовавшиеся зазоры между П — образным профилем электропривода, в нижней его части, и стойкой рамы установите на болт шайбы (поз.11), это позволит Вам избежать смятия П–образного профиля электропривода в нижней его части. Далее с обратной стороны, на резьбовую часть болтов надеваем пружинные шайбы (поз.9) и заворачиваем гайки (поз.8).

Пункт 6. Вывернуть из основания десять болтов М6 с шайбами. На поверхность дна нанести слой герметика (ровным слоем по всей поверхности фланца). Накладываем сверху воронку (поз.4). Крепежные отверстия должны совпадать, а боковые отверстия для крепления лопастей должны быть вертикальны друг над другом, на одной линии. Затем, через шайбы, закручиваем болты обратно. Излишки герметика убираем тряпкой.

Внутрь барабана помещаем лопасти (поз. 10). Снаружи, через отверстия в смесительном барабане и стойках лопасти, вставляем болты и устанавливаем шайбы, заворачиваем гайки. Просим Вас обратить внимание на то, что вершина центрального изгиба лопасти должна быть направлена в противоположную сторону направлению вращения смесительного барабана во время работы. Барабан смесительный при работе вращается против часовой стрелки, если смотреть на него со стороны загрузочного отверстия.

Пункт 7. Установить маховик (поз.8), совместив отверстия в маховике с отверстиями пластины расположенной на траверсе со стороны фиксатора. Вставить в совмещенные отверстия два болта (поз.3), установить шайбы (поз.9), завернуть две гайки (поз.8).

Проверить затяжку всех резьбовых соединений.
