Сборная железобетонная плита перекрытия  или монолитная железобетонная плита?

Занимаясь вопросами проектирования, наши заказчики зачастую задают один и тот же вопрос, а что лучше и надежнее применить в перекрытии этажа,пустотную сборную железобетонную плиту перекрытия, изготовленную в заводских условиях, привезенную  с завода и смонтированную на строительной площадке или монолитную железобетонную плиту изготовленную в построечных условиях.

Вот так просто не объяснив особенностей этих двух типов плит перекрытия выполняющих в строящемся доме одни и те же функции не возможно и так каковы же особенности в названных плитах.

А—Начнем со сборной железобетонной плиты перекрытия изготовленной в заводских условиях

(Справочно такие плиты перекрытия бывают с напряженной арматурой и не напряженной обычной арматурой,  предварительно напряженная арматура примененная в армировании, прочности плите перекрытия не добавляет, но она увеличивает ее трещиностойкость  и уменьшает прогиб плиты, что тоже важно, особенно на больших перкрываемых пролетах коттеджей, зданий и сооружений, чего добится в монолитной железобетонной плите не возможно без увеличения толщины плиты )

1- как правило  сборные железобетонные плиты перекрытия производятся серийно по отработанным заранее чертежам и технологии, что является гарантией ее качества и прочности

2- с завода ж/бетонная плита перекрытия идет уже с прочностью  позволяющей загружать ее сразу по окончанию монтажа  ( на фотографии представлены выставленные  палеты газобетонных блоков Ytongна плиты, которые смонтированы всего час назад)

 3- пустотные плиты перекрытия можно резать как поперек, так и вдоль с сохранением их способности нести нагрузки

4- за счет применения напряженного армирования в  сборных железобетонных плитах перекрытия, можно получить поверхность не имеющей прогиба. А увеличение длинны перекрываемого пролета до 9 метров не повлечет за собой увеличения толщины плиты.

5-Надо также понимать, таким перекрытием сложнее получить ровный потолок и сложно сделать стыки плит между собой, а потому такие перекрытия целесообразно применять при использовании подвесных потолков, или где не предъявляютс жесткие требования по классу чистоты поверхности  потолка.

Б-Монолитная железобетонная плита

1-      Большинство таких плит перекрытий строятся не по проектам а по «качующим» эскизам а порой и фотографиям с одного коттеджа на другой, без учета особенностей  конкретного коттеджа ,на котором перекрытие применяется, что не способствует  качеству выполнения работ  (на   представленной фотографии  аварии дома первопричиной стало разрушение плиты перекрытия, повлекшее за собой разрушение стен выполненных также с нарушением требований СНИП ) Поэтому при решении на применение в вашем коттедже в качестве перекрытия монолитной железобетонной плиты перекрытия настоятольно советую озаботится получение проекта на данную плиту перекрытия.

2-      Забетонированную монолитную железобетонную плиту перекрытия можно грузить только по набору необходимой проектной прочности бетона, а это как правило не менее 200кг/см2 для чего в зависимости от марки применяемого бетона может пройти от 14 до 28 суток .Которые очень важны в летней период.

3-      Подобные плиты перекрытия бывают в зависимости от конструктивной схемы несущих стен и длинны  пролетов опираемые на две стороны, три стороны и четыре стороны, нарушение понимания опор по сторонам чревато серьезными последствиями начиная от уменьшения фактической несущей способности плиты перекрытия до ее полного разрушения.

4-      В данных типах плит предварительное напряжение арматуры сделать не возможно, а потому при увеличении перекрываемого пролета автоматически  растет  и толщина монолитной плиты перекрытия, соответственно растет и расход бетона и марка бетона, так как сжатая зона плиты испытывает возрастающие  напряжения.

5-      Такое перекрытие как првило позволяет вести чистовую отделку потолков прямо по бетону.

6-      Квадратный метр такой монолитной  железобетонной плиты перекрытия, в зависимости от перекрываемого пролета, может быть дороже сборной ж/бетонной  плиты перекрытия  от  45 % до 65%

размеры и разновидности, плюсы и минусы

Дата: 22 января 2018

Просмотров: 3608

Содержание

• Плиты перекрытия сборные железобетонные – размеры и разновидности
• Сборные плиты перекрытия – плюсы и минусы
• Железобетонные сборные перекрытия – общая информация по монтажу
• Сборные железобетонные плиты – технология установки
• Заключение

Процесс возведения зданий неразрывно связан с установкой перекрытий. Они разделяют строение на функциональные зоны по вертикали и обустраиваются между этажами, а также над подвальной частью здания. Сборные железобетонные плиты пользуются повышенной популярностью как у начинающих застройщиков, так и у профессиональных строителей благодаря прочности, долговечности и надежности. Они обладают серьезными достоинствами и, одновременно, имеют некоторые недостатки. Остановимся на разновидностях железобетонных плит, разберемся с технологией установки.

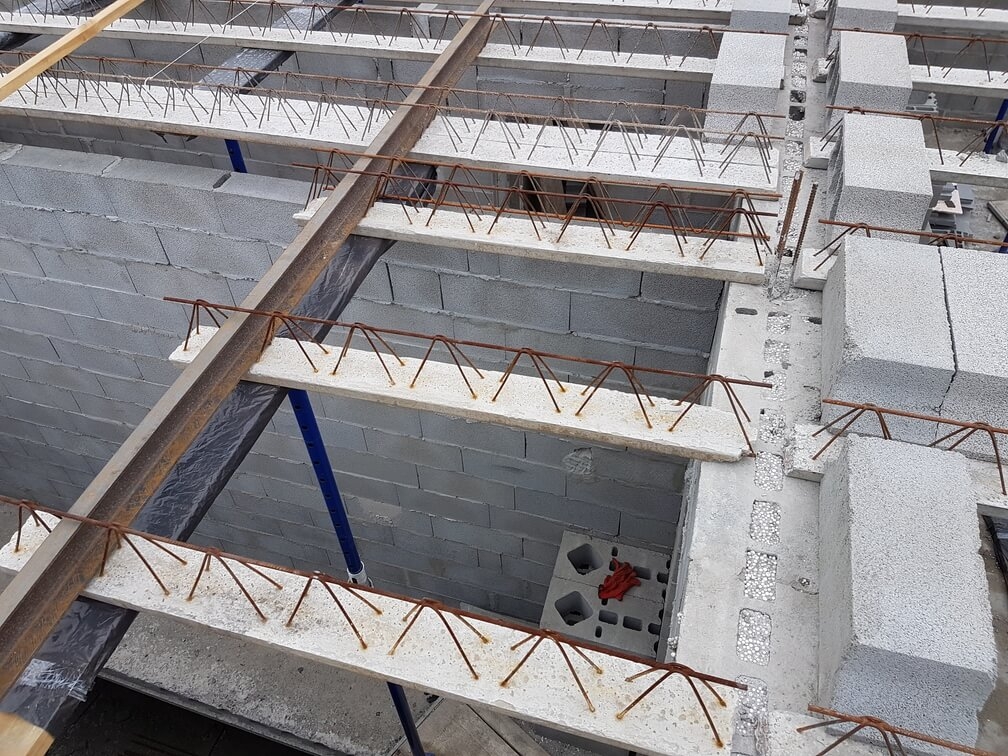

Плиты перекрытия сборные железобетонные – размеры и разновидности

Панели, изготавливаются на специализированных предприятиях из марочного бетона, усиленного арматурной решеткой.

Размеры изделий стандартизированы и составляют:

• длина – 2,5–12 м;
• ширина – 1–1,5 м;
• толщина – 14–22 см.

Подобрав панели стандартных размеров, соответствующих расстоянию между опорными поверхностями стен и кратных ширине коробки, можно быстро сформировать железобетонное сборное перекрытие.

Не успев появиться на строительном рынке, плиты завоевали огромную популярность

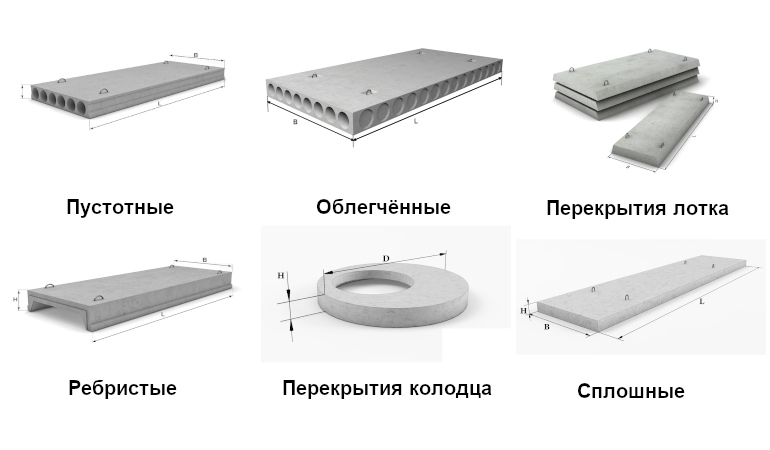

Конструкция составных элементов может быть различной:

• цельной. Изделия внешне легко отличить от других видов, посмотрев на торцевую часть панели. В бетонном массиве отсутствуют характерные для других типов плит продольные полости. Сплошные панели характеризуются повышенными прочностными характеристиками и увеличенной массой. Слабые стороны – низкие теплоизоляционные свойства, а также недостаточная звукоизоляция;

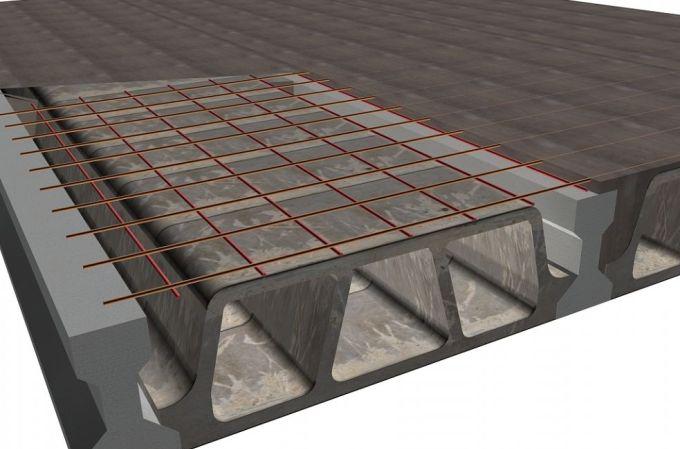

• пустотной. Параллельно расположенные вдоль продольной оси изделия полости имеют в основном круглое сечение диаметром 11–16 см. Возможен вариант продукции с овальными каналами. Пустотные изделия широко распространены в строительной сфере. Они отличаются повышенными звукоизоляционными характеристиками. Благодаря уменьшенному весу снижаются нагрузки на стены и основу здания;
• шатровой. Поперечное сечение напоминает лоток с параллельно расположенными ребрами толщиной 14–16 см. Облегченная конструкция с продольными ребрами жесткости обеспечивает повышенный запас прочности и способна воспринимать значительные деформации. Изделия П-образной формы сложнее отделать с внутренней стороны. Кроме того, они хуже сохраняют тепло.

Продукция также отличается методом изготовления арматурного каркаса:

• сварные конструкции изготавливаются из стальных прутков, соединенных контактной или полуавтоматической сваркой;
• вязаные решетки собраны из отдельных стержней, соединенных специальной отожженной проволокой.

На этапе проектирования необходимо выбрать оптимальный вариант конструкции изделий.

Спектр применения разнообразен: от перекрытия этажей до укладки дорог

Сборные плиты перекрытия – плюсы и минусы

Панели, изготовленные на предприятиях сборного железобетона, являются одним из наиболее распространенных видов продукции для сооружения перекрытий.

Они привлекают застройщиков множеством достоинств:

• приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
• возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
• долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
• надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
• повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
• шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
• пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

• необходимость использования грузоподъемного оборудования;
• наличие пространства между панелями, которое необходимо герметизировать;
• недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Железобетонные сборные перекрытия – общая информация по монтажу

При выполнении монтажных мероприятий обратите внимание на соблюдение следующих моментов:

• укладку панелей с минимальным зазором между боковыми поверхностями;
• прочность соединения панелей анкерами;
• выравнивание уровня опорной поверхности по периметру капитальных стен;
• контроль правильности монтажа на стены и обеспечение горизонтальности;
• возведение внутренних перегородок после завершения монтажа.

Сооружение кольцевого армопояса позволяет равномерно распределить нагрузки на несущие стены, повысить жесткость коробки и избежать появления трещин. Он выполняется по контуру несущих стен из бетона, усиленного стальной арматурой. На прочность перекрытия влияет также размер опорной поверхности.

Ширина опирания зависит от материала стен и составляет:

• для панельных конструкций – 10 см;
• для опор из кирпича и пористого бетона – 12 см;
• для внешних несущих стен здания – 25 см.

При выполнении монтажных работ необходимо правильно устанавливать сборные плиты перекрытия.

Недостатком сборных плит из железобетона (как и других жби) является достаточно высокий вес, что значительно ограничивает область их применения в строительстве

Допускаются следующие варианты установки:

• на опорную поверхность двух параллельно расположенных стен опираются короткие стороны плиты. В данном варианте арматура демпфирует изгибающие нагрузки, бетон сохраняет прочность и не растрескивается;
• на три стены, формирующие П-образный контур. Приведенный метод используется при установке крайних плит, контактирующих длинной стороной со стеной. Под влиянием усилий деформируется только консольная сторона.

Характерные ошибки, вызывающие нарушение целостности бетона с образованием трещин:

• опирание панелей по контуру строения длинными сторонами;
• установка плит на три опорные поверхности, расположенные параллельно;
• монтаж изделий на торцевые плоскости двух стен с консольным выносом;
• опирание панелей на торцы отдельно расположенных колонн;
• защемление опорных поверхностей с одной или двух сторон.

Сооружая сборные железобетонные перекрытия, важно определиться с методом монтажа и соблюдать технологические рекомендации. Это позволит избежать ошибок.

Сборные железобетонные плиты – технология установки

Для монтажных мероприятий потребуется оборудование, а также инструменты:

• автокран с грузоподъемностью, соответствующей массе панелей;

Они равномерно давят на стены, не требуют использования спецтехники

• стропы, которые соответствуют массе изделий, а также шнур-причалка;
• строительные леса для выполнения высотных работ;
• стальные анкеры для крепления панелей после установки;
• лом, облегчающий корректировку положения панелей при монтаже;
• отвес и мерительный инструмент для проверки правильности монтажа изделий.

Необходимо своевременно подготовить раствор цемента, который потребуется для устранения возникших при монтаже зазоров. При выполнении монтажных работ обращайте внимание на соблюдение ширины опорной поверхности.

Соблюдайте следующую последовательность операций:

1. Проконтролируйте горизонтальность торцевой поверхности стен по периметру. Максимальное колебание уровня может составлять 10 мм.
2. Уложите раствор цемента на подготовленную поверхность стен. Обеспечьте одинаковую толщину слоя, составляющую 2 см.
3. Застропите плиту и переместите ее к месту установки. Медленно устанавливайте, корректируя положение ломом.
4. Проверьте ширину поверхности контакта и установите плиту на место. Отсоедините крюки такелажной оснастки.
5. Зафиксируйте положение с помощью анкеров. Устанавливайте их с постоянным шагом, равным 2–2,5 м.

Важно соблюдать данные рекомендации при осуществлении работ по монтажу.

Заключение

Сборные железобетонные плиты — важный конструктивный элемент здания, превосходящий по эксплуатационным характеристикам цельные изделия. Они широко используются при возведении многоэтажных зданий, а также при строительстве малоэтажных объектов. Для обеспечения требуемой прочности перекрытия, необходимо определиться с видом используемых плит, изучить рекомендации по монтажу и ознакомиться с технологией. Несмотря на кажущуюся простоту процесса, целесообразно доверить выполнение монтажных работ опытным строителям.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Т-ПЛИТА | Система сборного железобетона

Что такое T-SLAB

T-SLAB ^® — это совершенно новая запатентованная система сборных железобетонных плит, в которой используются проверенные временем принципы конструкции римской арки и несколько типов бетона для получения более прочной, легкой и универсальной плиты. Этот инновационный продукт был разработан, чтобы реализовать все преимущества бетона и самых эффективных строительных материалов в отрасли в едином экономичном решении, состоящем из 100 % сборного железобетона.

Преимущества

T-SLAB предлагает широкий спектр преимуществ как для строителей, так и для архитекторов, включая гибкость монолитного бетона и улучшенные структурные характеристики по сравнению с пустотелыми. Однако, в отличие от своих конкурентов, T-SLAB обладает всеми преимуществами прочности, скорости и производительности сборного железобетона.

Малый вес, конкурентоспособная цена

• Высокая прочность
• Малый вес
• Приблизительно 50% общего объема плиты составляет легкий бетон
• Более экономичное производство, транспортировка и установка
• Демпфирование собственной частоты
• Улучшает вибрацию
• Позволяет увеличить пролеты до 75 %

Длинные пролеты

• Обеспечивает возможность закрепления концов над несущими стенами или балками, что увеличивает нагрузку на пролет

Гибкая геометрия

• Высокая гибкость конструкции
• Уникальные формы и особенности исключают необходимость монолитного литья
• Круглые концы
• Острые концы
• Геометрия, подходящая для строительных модулей
• Механические, электрические, сантехнические помещения
• Встроенные балконы

Ширина до 12 футов

• Сокращает общие затраты на установку
• Упрощает процесс строительства
• Меньше подъемных кранов
• Меньше видимых стыков
• Больше гибкости для проемов

Закладные

• Могут включать стальные закладные и блокираторы в процессе производства
• Втулки или закладные для перил безопасности
• Ванные трапы
• Стандартные/нестандартные стальные кронштейны
• Дополнительное усиление
• Системы напольного отопления
• Подходит для электрических кабелепроводов и коробок
• Выступающая арматура для соединений на месте

Сплошные зоны

• Для закладных стальных пластин и сопутствующих элементов, которые могут потребоваться
• Ниши для ванн
• Полная блокировка для HVAC
• Сплошные зоны с дополнительным армированием могут воспринимать сосредоточенные нагрузки
• Большие отверстия с дополнительным усилением

• Исключает установку поверх плит и дорогих конструкций пола
• Сокращает расходы за счет отказа от бурения или отбора керна на месте
• Включает более быстрые расписания

Непрерывные плиты

• Сокращают подъем крана на 50–67 % в зависимости от конфигурации пролета
• Позволяет значительно ускорить установку
• Снижает затраты на установку

Dapped Connections

• Позволяет уменьшить высоту конструкции
• Уменьшает общую глубину конструкции
• Улучшает интерьер/возможности перестройки

Балконы и консоли

• Решения для встроенных балконов

Как работает T-SLAB

T-SLAB — один из последних примеров применения принципов римского строительства в современную эпоху. Для производства T-SLAB Тиндалл сначала создает серию блоков из легкого бетона, которые позволяют размещать предварительно напряженную арматуру в продольном направлении, а традиционную арматуру размещать в поперечном направлении. Затем эти блоки заливаются самоуплотняющимся бетоном, создавая прочные арки в виде ряда армированных ребер. При необходимости легкие бетонные блоки можно не использовать, что обеспечивает гибкость для включения воздуховодов, встроенных установок и зон из монолитного бетона с дополнительным армированием.

Области применения

Когда речь идет о сборных перекрытиях, T-SLAB является идеальным решением для широкого спектра применений. Кроме того, T-SLAB позволяет компании Tindall легко преобразовывать существующие конструкции в сборные железобетонные изделия. Это означает, что клиенты получают доступ к бесконечным эстетическим возможностям, различным вариантам отделки сборных железобетонных изделий, уникальным архитектурным решениям и возможностям персонализации.

Как укладывается T-SLAB

100% сборный железобетонный каркас T-SLAB позволяет сократить сроки строительства, обеспечивает замечательную гибкость проектирования, создает исключительные архитектурные конструкции и превосходит конкурентов на каждом шагу.

Поговорите с Тиндаллом

Каждый великий проект начинается с разговора. Если вы столкнулись с проблемой дизайна, сроков или бюджета, мы будем рады услышать об этом.

Свяжитесь с нами

Получите последние новости Тиндалла. Присоединиться к нашему списку рассылки.

Сборные железобетонные плиты | Коммерческое машиностроение

Сборные железобетонные плиты могут быть полезным дополнением к любому строительному проекту. Плиты универсальны, что позволяет вставлять их различными способами в конструкции и фундаменты. Бетонные плиты используются во многих строительных проектах, начиная от небольших домашних проектов и заканчивая более крупными коммерческими проектами. Сборный железобетон имеет преимущество перед традиционными плитами, потому что он заливается в контролируемой среде.

Плиты изготавливаются путем заливки стандартного бетона в форму под строгим контролем. Это предотвращает влияние переменных окружающей среды на бетон и повышает прочность конструкций, в которых он используется. Сборный железобетон со временем укрепляется там, где другие материалы разрушаются, и обладает высокой устойчивостью ко многим элементам и потенциальным экологическим опасностям. Кроме того, бетонные плиты не являются трудоемкими проектами, что может сэкономить строителю дополнительные трудозатраты с самого начала проекта.

Бетонные плиты также часто используются в промышленных и общественных зданиях. Поскольку плиты могут быть изготовлены заранее, их можно сформировать, а затем хранить на складе до тех пор, пока они не потребуются для проекта. После того, как определено, что плиты необходимы на месте, они транспортируются и размещаются в нужном месте, гарантируя, что они будут готовы, когда они потребуются проекту. Когда плиты находятся на месте, они отверждаются, опять же, в экологически стабильной и контролируемой среде, и их можно использовать сразу после завершения этого процесса. Бетонные плиты могут изготавливаться различных форм, размеров и конструкций. Эта универсальность и простота применения делают их идеальным выбором практически для любого строительного проекта.

Бетонные плиты предлагают своим пользователям широкий спектр преимуществ, начиная от их первоначального применения и заканчивая их многолетней конструкцией и дизайном. Когда в проектах используется сборный железобетон, есть гарантия, что качество материала будет неизменно высоким. Это связано с особенностями обработки материалов. Каждая сборная бетонная плита создается путем заливки бетона в форму в контролируемых условиях, что гарантирует отличные результаты при каждом создании. Факторы окружающей среды, которые могут быть проблемой для других материалов, исключаются из уравнения. Погода и температура преднамеренно защищены от них и поэтому не влияют на производство бетона.

Сборный железобетон также очень прочен и долговечен. Во многом благодаря способу изготовления этот вид бетона способен становиться прочнее и стабильнее с возрастом. По мере того, как бетон оседает, отсутствие нарушений окружающей среды во время его производства становится большим преимуществом.
