Четырехскатная крыша дома своими руками

Четырёхскатные крыши становятся более востребованными с каждым годом, что обусловлено условиями проектирования достаточно больших по размерам сооружений. Такая кровля выглядит более компактно и аккуратно по сравнению с классическими вариантами двухскатных кровель. Кроме того, есть возможность выполнить не только стандартную конструкцию такой крыши, но и разнообразить кровлю различными элементами, представленными чаще всего мансардными и слуховыми окнами.

[contents]

Варианты четырёхскатных крыш

Четырёхскатные кровли отличаются достаточным видовым разнообразием, что позволяет выполнить следующие типы конструкций:

• вальмовая кровля. Характеризуется двумя плоскостями трапециевидной формы в совокупности с парой треугольных скатов. Конструкция отличается отсутствием фронтонов, а для устройства мансардных или слуховых окон используются кровельные скаты.

• полувальмовая кровля. Основное отличие заключается в необычной конструкции вальм, которые состоят из двух частей. Нижний трапециевидный сегмент сочетается с верхней треугольной частью.

• шатровая кровля. Название данной конструкции обусловлено стыкованием всех четырёх скатов треугольного формы в одной верхней точке с образованием четырёхугольной пирамиды с основанием из квадрата или прямоугольника. Характерно полное отсутствие фронтонов. Устройство четырёхскатных кровель обусловлено наличием довольно сложной стропильной системы, что требует выполнения подробных чертежей и тщательного планирования.

Особенности проектирования

Для создания грамотного проекта крыши необходимо учитывать любые возможные нагрузки, которые будет испытывать будущая стропильная система.

Проектная документация должна содержать:

• основные чертежи стропильной системы и главных узлов, в местах соединения стропил с мауэрлатом и коньком, а также особенности расположения обрешётки;

• технологические особенности кровельного пирога и других кровельных элементов.

Чертеж четырехскатной вальмовой крыши

Основа детально выполненного проекта позволяет легко выполнить все расчёты необходимого количества материалов для стропильной системы и кровельного пирога.

Расчёт нагрузки

К основным расчётным единицам относятся:

• масса необходимого кровельного материала;

• масса всех слоев выполняемого кровельного пирога, включая паро- и гидроизоляцию, а также количество утеплителя;

• ветровая нагрузка, рассчитываемая с условием региональных особенностей и кровельного уклона;

• показатели интенсивности и количества осадков летом;

• снеговая нагрузка, характерная для региона строительства;

• вес, обслуживающих кровельное покрытие, людей;

• габариты и масса дополнительного оборудования, предполагаемого к установке на поверхности крыши.

Проведение расчета размеров элементов четырехскатной крыши

Полученные параметры и показатель кровельного уклона ложатся в основу расчётов длины и сечения стропильной системы и способствуют грамотному подбору кровельного материала.

Устройство стропильной системы

Процесс устройства четырёхскатных крыш основывается на использовании накосных или диагональных стропил, которые располагаются по направлению к углам сооружения. Следует учитывать, что такая конструкция подвержена более значительной нагрузке, что требует для выполнения стропил из двойного типа брусов.

Достаточно значительная длина предполагает использование соединений, которые при высоких нагрузках могут подвергаться проседанию. Именно по этой причине под соединительные элементы требуется устанавливать прочные стойки-опоры.

Конструкция стропильной системы четырёхскатной крыши требует использования нарожников или коротких стропил, упирающихся верхней частью в накосные стропила. Для закрепления выбираются несколько разных точек, способствующих максимально равномерному распределению нагрузки от нарожников.

В процессе создания четырёхскатной кровли участвуют помимо стандартных элементов дополнительные каркасные составляющие.

• лежни, являющиеся внутренними опорными брусьями, уложенными поверх несущих стен или колон;

• боковые стропила, образующие трапециевидные скаты кровли;

• диагональный или накосный тип стропил;

• вертикальный тип опор, представленный стойками и шпренгелями, которые способствуют поддержанию стропильной системы;

• прогон или брус коньковый, являющийся горизонтальной опорой для стропильной системы вверху кровельной конструкции. Укладывается поверх стоек и закрепляется. Для шатровой кровли нет необходимости монтировать коньковый брус;

• горизонтальные затяжки или ригели для соединения боковых стропил, которые без установки таких элементов могут разъехаться в разные стороны;

• кровельные нарожники, монтируемые поверх диагональных стропил для образования скатного каркаса;

• ветровые типы балок и подкосные распорки, способствующие увеличению прочности кровли и позволяющие противостоять большинству нагрузок;

• кобылки для создания необходимого кровельного свеса, которые закрепляются в нижнем сегменте стропильных ног.

Пошаговая технология возведения своими руками

Монтажные работы выполняются непосредственно после разработки проекта и приобретения всех необходимых в соответствии с расчётами материалов.

На начальном этапе устанавливается мауэрлат, который закрепляется на стенах здания. При укладке необходимо выдерживать расстояние от края наружной стены в пять сантиметров. Чаще всего для крепления мауэрлата используется анкерный вариант.

Следующий этап предполагает выполнение качественной разметки с последующим монтажом стоек и установлением конькового бруса. В процессе выполняемых работ необходимо использовать отвес. Для закрепления стоек требуется применять специальные укосины.

Далее выполняется установка накосных стропил, при монтаже которых учитывается размер будущего свеса. В стандартных условиях длина свеса составляет от пятидесяти сантиметров до метра. Оптимальный размер — шестьдесят сантиметров.

Правильный монтаж диагональных стропил должен выполняться в соответствии со следующими правилами:

• накосные стропила крепятся на мауэрлат с закреплением укороченных стропил или нарожников;

• передача нагрузок с накосных стропил распределяется шпренгельными фермами;

• в качестве опоры шпренгельных ферм используются дополнительные затяжки, монтируемые на балки продольного или поперечного типов;

• в соответствии с проектной документацией устанавливаются затяжки, ригели, стойки и подкосы, которые призваны увеличить жёсткость конструкции;

• крепление диагональных стропил вверху выполняется на коньковый прогон, опирающийся на продольный тип балки;

• следует обязательно использовать специальный вид врезок и врубок, дополненных посредством металлических крепёжных элементов, что позволит обеспечить связь нижних стропильных концов и мауэрлата;

• установка рядовых стропил с шагом, соответствующим расчётным нагрузкам, производится сразу после монтажа диагональных стропил;

• накосные стропила связываются посредством горизонтальных ригелей из досок сечением 120 х 40 миллиметров;

• накосные стропила повышают сопротивление вальмовых скатов при значительных ветровых нагрузках;

• наличие в проекте эркера требует установки подстропильных балок из сращённых обрезных досок или бруса.

Следующий этап монтажа заключается в установке нарожников и боковых стропилин, которые должны быть расположены в одной плоскости. В результате этих работ формируются боковые кровельные скаты. Следует внимательно следить за обеспечением параллельности всех устанавливаемых стропильных ног, нарожников и боковых элементов.

После окончания монтажа конструкции всей стропильной системы необходимо выполнить качественную обрешётку для которой используются бруски с сечением в сорок или пятьдесят миллиметров. Далее следует стандартное выполнение подходящего кровельного пирога, поверх которого монтируется выбранный кровельный материал.

Подробнее о возведении крыши узнаете из видео.

Подводим итоги

Четырёхскатная крыша является наиболее надёжным и экономичным вариантом кровельного устройства при отсутствии необходимости в чердачном помещении.

Отсутствие несущих элементов в виде жёстких фронтонов требует обеспечения надёжности конструкции в соответствии с расчётами и проектом.

Четырёхскатные крыши относятся к категории популярных и востребованных кровельных конструкций, что обусловлено простотой монтажа и минимизацией расходов на строительные материалы для возведения стен.

Как сделать крышу четырехскатную — самая подробная инструкция!

Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.

Как сделать крышу четырехскатную

Содержание статьи

Преимущества

1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

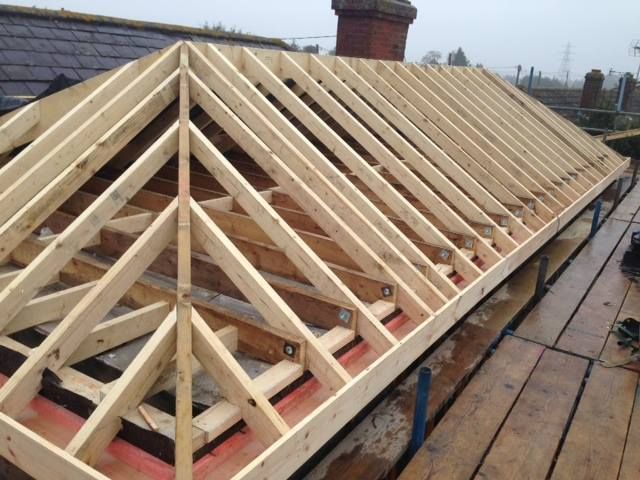

   Стропильная система четырехскатной крыши

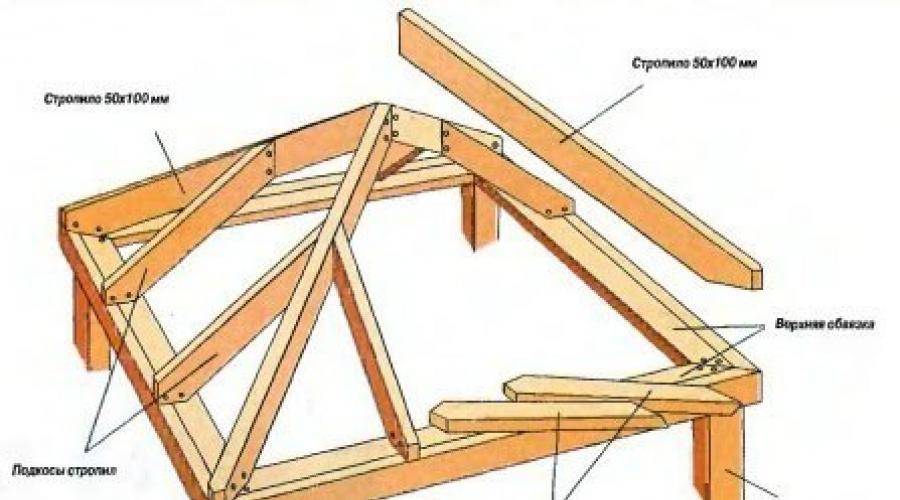

   Устройство и конструкция четырехскатной крыши

2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

   Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши	Краткое описание
Классическая	Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Шатровая	Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша	Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая	Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

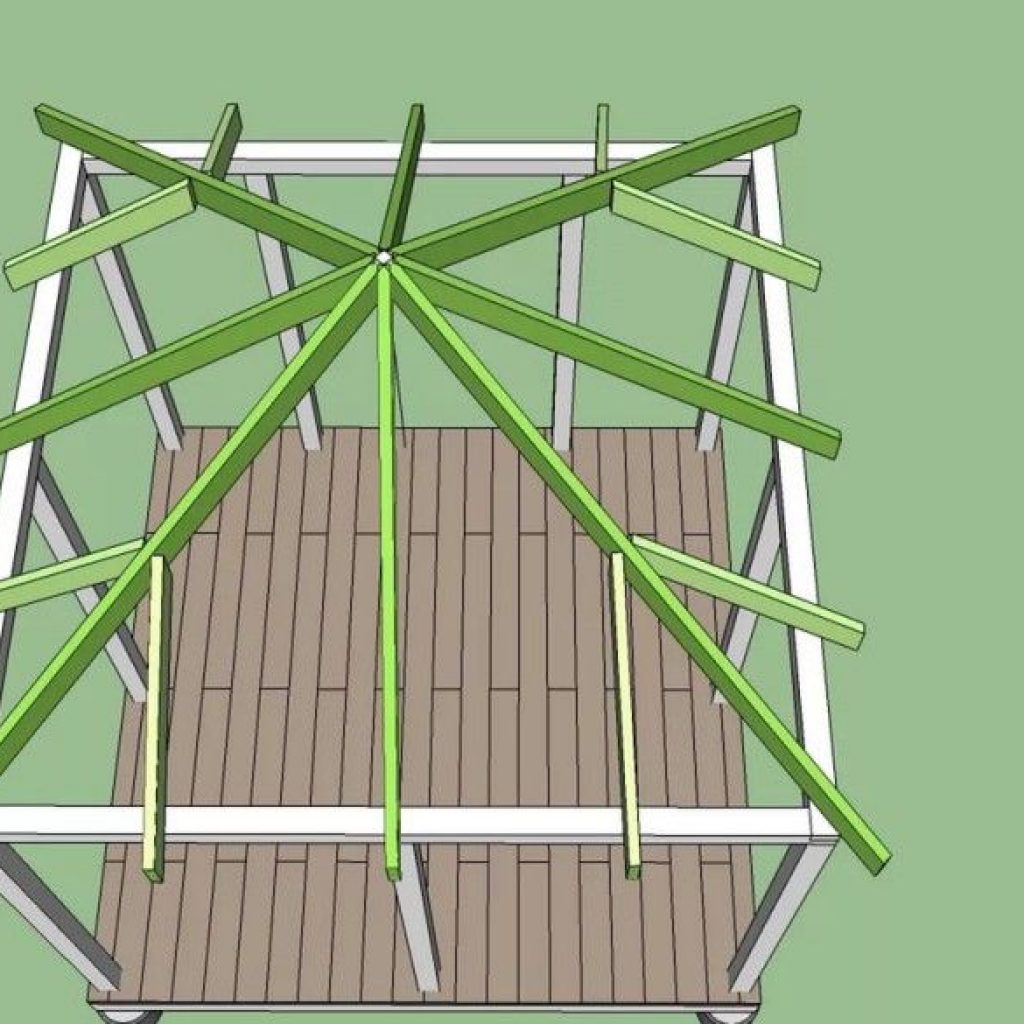

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Калькулятор расчета площади вальмовой или шатровой крыши

Укажите запрашиваемые значения и нажмите кнопку «Рассчитать площадь крыши»

Длина здания B (по большей стороне — для вальмовой крыши, по любой — для шатровой), метров

Планируемая ширина карнизного свеса k от стены, метров

Рассчитанная длина центрального стропила L, метров

Рассчитанное удлинение стропила (длина кобылки) ΔL для формирования карнизного свеса, метров

Расчет провести для:

Строительство четырехскатной крыши состоит из нескольких этапов, нужно подробно рассмотреть каждый из них.

Балки перекрытия и мауэрлат

Цены на различные виды бруса

Брус

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Укладка бруса

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Важно. На те стены, где планируется установка вертикальных ног «табуретки», нужно класть широкие доски. За счет этого равномерно распределяется дополнительная нагрузка стропильной системы на всю поверхность кладки. Армопояс надо заливать на одном уровне с перемычками.

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

   Установленные анкеры

3. Установите в отверстия анкера. Их можно делать из строительной арматуры периодического профиля, катанки или шестигранника соответствующих диаметров, но в верхней части обязательно должна быть резьба. Для мауэрлата достаточно анкеров диаметром 8 мм.
4. Замерьте расстояние от каждой шпильки до края стены и запишите этот параметр на горизонтальной поверхности армирующего слоя. Это намного ускорит дальнейший процесс установки мауэрлата.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Подготовка бруса

Цены на популярные модели дисковых пил

Дисковые пилы

Создаются соединения в четверть

Поднимайте по очереди заготовки на верх стены, положите рядом со шпильками и отметьте места высверливания отверстий. Делается это при помощи угольника. Приставьте его катет к одной стороне бруса, а второй подведите к шпильке и нарисуйте линию. Проделайте такую же операцию и с другой стороны шпильки, на поверхности бруса должно быть две параллельные линии. Теперь перенесите расстояние, записанное на армирующем поясе, на брус и сделайте метку центра отверстия.

Заготовки укладываются рядом со шпильками

Отмечаются места сверления отверстий

Высверлите отверстие и уложите мауэрлат на место. Не забывайте постоянно делать гидроизоляцию. С большим усилием затяните гайки и прижмите мауэрлат к армирующему поясу. По такому же алгоритму укладывайте оставшиеся элементы по периметру дома. Все готово – можно начинать строить стропильную систему.

Сверлятся отверстия

Гидроизоляция пристреливается степлером

Затягиваются гайки

Изготовление опорных горизонтальных прогонов

Профессионалы между собой такую конструкцию называют «табуретка». Это очень ответственный элемент стропильной системы, двух одинаковых вариантов на все случаи жизни не существует. Мастер должен принимать конкретное решение на месте с учетом особенностей дома и стропильной системы. Но как мы уже отмечали, идеальный вариант – сооружать четырехскатную стропильную систему по проекту. Он обязательно нужен для всех жилых строений, без проекта дом нельзя сдавать в эксплуатацию. Это значит, что к нему не подключат инженерные коммуникации, в нем не пропишут жильцов, его нельзя продавать или завещать по наследству. Юридически строение не существует, не имеет стоимости, непригодно для жилья. Так что обязательно заказывайте изготовление проектной документации.

Готовое перекрытие и мауэрлат

Все стороны «табуретки» должны располагаться на одинаковом удалении от мауэрлата, в противном случае возникнет проблема с креплением стропильных ног.

Схема сбора табуретки

Шаг 1. Положите доски плашмя на несущие стены внутри дома. Над досками натяните нить поверх мауэрлата и проверьте зазор между ней и поверхностью досок. Этот параметр нужно обязательно проверять. Дело в том, что мауэрлат может не быть идеально горизонтальным, доски на несущих стенах иметь различную толщину и т. д. А нам надо добиться максимально горизонтального положения прогонов, оно оказывает важное влияние на устойчивость стропильной системы. Длина вертикальных опор измеряется отдельно для каждого элемента и должна учитывать перепад по высоте.

Доски укладываются плашмя

Шаг 2. Временно закрепите опоры диагональными распорками, установите их в вертикальном положении. Можно пользоваться обыкновенным уровнем, но наиболее точный результат дает отвес. Кстати, профессиональные строители при изготовлении стропильной системы для измерений отдают предпочтение отвесу и гидравлическому уровню в виде заполненного водой шланга небольшого диаметра. Эти измерительные приборы имеют самую высокую точность и не зависят от правильности настройки или добросовестности производителя.

Установка опор

Процесс монтажа, чертеж

Шаг 3. Установите на вертикальные опоры балки прогонов, соедините все элементы в единую жесткую конструкцию.

Фото собранной конструкции

Практический совет. Бывают случаи, когда из-за слишком большого расстояния между внутренними перегородками дома нет возможности в нужном месте сделать упор. Тогда надо предусматривать на «табуретке» дополнительные боковые подкосы и к ним крепить прогон. Подкосы монтируются после выравнивания пространственного положения «табуретки» по всем осям. Имейте в виду, что от точности выставления мауэрлата и горизонтальных прогонов во многом зависит прочность и устойчивость стропильной системы четырехскатной крыши. Кроме того, имея все размеры можно сделать рабочий чертеж элементов стропильной системы (рядовых и накосных стропил, раскосов, нарожников, упоров), это намного облегчит и ускорит строительные работы. Не надо будет терять время на замер каждого элемента на чердаке, а потом опускаться на землю для его изготовления. На практике доказано, что время, потерянное на подготовку чертежа, непременно многократно окупается в период изготовления стропильных ног.

Изготовление и монтаж стропил

На чертеже есть угол наклона скатов и высота прогона, эти исходные данные позволяют легко рассчитать длину стропилин, расстояние между запилами и их глубину. Размеры надо перенести на доску.

Важно. Проверьте состояние досок для стропилин, они должны быть ровными, без изгибов, повреждений болезнями древесины и трещин. Нагрузка на эти элементы максимальная, рекомендуется для стропильной системы использовать пиломатериалы не ниже первого сорта.

Шаг 1. Вырежьте по размерам одну стропильную ногу, не поленитесь подняться на дом и проверить ее. Причем не только в одном месте, а по всему периметру строения. Обнаружились ошибки – поправьте их. Первая стропилина используется в качестве шаблона, по ней изготавливаются все оставшиеся. Количество зависит от размеров дома, угла наклона крыши, ветровой и снеговой нагрузок. С учетом этих усилий рассчитываются размеры досок, самостоятельно сделать это сложно.

Подготовка стропильной ноги

Первая стропилина используется в качестве шаблона

Размечать углы среза проще угольником Свенсона, это очень удобный, точный и полезный для столяров инструмент. Непонятно, почему в Америке с ним работали с 1925 года, а к нам он попал совсем недавно и считается современным измерительным инструментом. Кстати, и большинство ручных электроинструментов придумали иностранные инженеры, над чем десятилетиями в поте лица трудились отечественные – большая государственная тайна.

Угольник Свенсона метрический

Шаг 2. Поднимите на дом и установите на место четыре рядовые стропилины, проверьте их положение. Если все в норме, ставьте на место конек и прибивайте к нему стропила. Прибивать нужно вначале два крайних элемента, после проверки положения между ними натягивается нить и по ней фиксируются все оставшиеся. Это очень важный момент, стропильные ноги должны располагаться строго в одной плоскости.

Установлены четыре рядовые стропилины

К коньковому брусу стропила прибиваются тремя гвоздями: два с боков наискось, а один сверху. Этого вполне достаточно, нагрузки на разрыв незначительные.

Шаг 3. Сделайте чертеж угловых (накосных) стропилин, согласно полученным данным вырежьте элементы. В большинстве случаев для таких длинных стропил приходится наращивать доски. Выполнить это несложно, в Интернете есть подробная информация о различных способах наращивания. Выберите для себя самый подходящий, постарайтесь, чтобы место соединения было как можно ближе к подпоркам или раскосам. В любом случае, оно не имеет прочности целой доски, надо принимать меры предосторожности и уменьшать усилия на изгиб.

Подготовлены накосные стропила

Шаг 4. Поставьте шпренгель под накосными стропилами. Он состоит из следующих элементов:

• опорная балка, упирается на мауэрлат;
• боковые раскосы, прибиваются к стропилине и опорной балке;
• вертикальный упор, усиливает стропилину.

Элементы шпренгеля

Шпренгель выполняет две задачи: снимает напряжение стропилины на изгиб и выдерживает боковые ветровые нагрузки на крышу дома. Такие элементы делаются для каждой наклонной стропилины. Желательно, чтобы место наращивания стропилины располагалось над шпренгелем.

Шпренгель имеет сразу несколько функций

Для выравнивания накосной стропилины натяните нитку и при помощи шпренгеля выровняйте ее положение. Чтобы вертикальная опора не соскальзывала, зафиксируйте ее положение упорным бруском, приколоченным к стропилине. Для дополнительного повышения устойчивости наклонных стропилин подоприте их подкосами, нижний конец должен упираться о вертикальную опору «табуретки». Поставьте подкос под углом 90° к стропилине, это предотвратит соскальзывание элемента.

Стропилина подперта подкосом

Если стропильная система висячая, то для фиксации ног нужно использовать металлические угольники, во всех остальных случаях достаточно обыкновенных гвоздей. Если доски для стропил очень короткие, то к ним нужно прибить кобылки.

Готовая стропильная система

Цены на различные виды крепежа для стропил

Крепеж для стропил

Шаг 5. Натяните нитку по краю карнизного свеса и разметьте все стропила. Срезы лучше размечать при помощи угольника или простого шаблона. Второй вариант быстрее и точнее. Подрежьте по разметке стропила, прибейте ветровую доску и первый брусок контробрешетки.

По краю карнизного свеса натянута нитка

Для разметки используется простой шаблон

Ветровая доска

На холодной крыше пленку можно не использовать. Она нужна лишь для минимизации протечек в случае нарушения герметичности основного покрытия и незначительного уменьшения конденсата, решение принимайте самостоятельно.

Шаг 6. Устанавливайте обрешетку под покрытие, шаг зависит от типа кровельного материала.

Практический совет. Для повышения несущих характеристик и устойчивости крыши можно дополнительно закрепить стропильные ноги стяжками, установленными над горизонтальными верхними прогонами.

Стропильные ноги дополнительно закреплены стяжками

Монтаж кровельных покрытий

После того как настелена пленка, сделайте контробрешетку под металлическую черепицу. Мягким кровлям контробрешетка и пленка не нужна. Для металлической черепицы шаг первых двух досок обрешетки 30 см, для всех остальных 35 см. На коньке доски следует размещать таким образом, чтобы к ним можно было зафиксировать металлический коньковый элемент.

Контробрешетка под металлочерепицу

Важно. Если использовалась пленка, то в коньке нужно оставить продухи для естественной вентиляции деревянных конструкций.

Крыша из металлочерепицы

Следите за тем, чтобы стропила были поставлены правильно и точно в одной плоскости, это исключит необходимость выравнивания обрешетки. Покрытие крыши выполняются по широко известным технологиям и с учетом рекомендаций производителей. Если на крыше будут установленные вентиляционные отверстия или дымоходы, то для герметизации лучше использовать специальные доборные элементы, они реализуются в комплекте с кровельными покрытиями. Отводной желоб фиксируется после подшивки, не забывайте делать уклон для отвода воды.

Видео — Скатная крыша. Теплофизика.

Видео – Четырёхскатная крыша на гвоздях и табуретке

Пошаговое руководство по наращиванию вальмовой крыши

Большинство современных крыш в настоящее время строится с помощью предварительно изготовленных ферм, но нередко используется традиционный каркас крыши. Расширение вальмовой крыши обычно требует каркаса ручной работы из-за его сложных характеристик.

Если вы с нетерпением ждете проекта надстройки вальмовой крыши, то приведенные ниже шаги по расширению вальмовой крыши проинформируют вас о том, чего ожидать в процессе.

Шатровая крыша, также обычно называемая шатровой крышей, представляет собой кровельный стиль с характерным наклоном вниз со всех сторон стен, в результате чего у нее нет вертикальной стороны. Его легко найти в североамериканских зданиях и стилях двускатных крыш.

Существует множество конструкций и стилей расширения шатровой крыши, но, несмотря на это, вот основные этапы расширения шатровой крыши:

1. Измерение длины коньковой доски дома : На этом этапе вам просто нужно измерить ширину здания и уменьшить полученное значение на длину здания. Так, например, если здание имеет ширину 25 футов и длину 40 футов, коньковая доска должна быть 15 футов.
2. Обрезка обычных стропил по длине : Этот шаг практически идентичен шагу обрезки стропил двускатной крыши. Определите, какую длину вам нужно отрезать, исходя из размера здания и уклона его крыши. Чтобы стропила удобно располагались над стеной, что привело к достаточно прочным и хорошо подогнанным стропилам, вам необходимо сделать посадочный вырез в стропилах крыши.
3. Прибивание обычных стропил к коньковой доске с каждой стороны крыши : Закрепите конек на месте, приподняв коньковую доску и прибив ее гвоздями к обычным стропилам сбоку. После того, как все обычные стропила будут прикреплены к коньку, они будут надежно зафиксированы на месте и не смогут двигаться.
4. Измерение длины вальмовых стропил : Этот шаг включает в себя разработку вальмового стропила, которое простирается от коньковой доски до угла здания, и оно должно выполняться под углом 45º.
5. Убедившись, что вальмовые стропила закреплены на месте : пока установлены нарожники, вы должны убедиться, что вальмовые стропила не двигаются, используя веревку. Их нужно поддерживать под углом 45º.
6. Измерение длины нарожных : Таблицу длины стропил можно найти в Интернете. Затем их нужно вырезать по размеру и установить аналогично обычному стропилу. Убедитесь, что вальмовые стропила все еще надежно закреплены на своем месте во время выполнения этих шагов, и оставайтесь под углом 45º, пока остальная часть проекта не будет завершена.

Руководство по удлинению вальмовой крыши выше также подходит для добавления двускатной крыши к вальмовой. Однако следует отметить, что этот проект не для любителей. Для проектирования стропил и ферм может потребоваться инженер-строитель, поэтому рекомендуется обратиться за помощью к профессионалу.

Roof Last

RoofLast — опытный автор и эксперт по кровле. Имея многолетний практический опыт работы в этой области, автор нескольких информативных статей по различным аспектам кровельных работ, включая монтаж, техническое обслуживание и ремонт

Каркас вальмовой крыши и строительство

Что такое вальмовая крыша в строительстве?

• 0.1 Как выполнить каркас и строительство вальмовой крыши
• 1 Строительство вальмовой крыши

Как выбрать вальмовую крышу Каркас и строительство

Прежде всего, вы должны знать, что такое вальмовая крыша. Это особый вид крыши, имеющий пологий скат к боковым стенам, имеющий рисунок вниз. Область, где две секции крыш соприкасаются друг с другом, называется вальмой. Вальмовая крыша имеет равномерные углы без вертикальных концов. В основном коттеджи, ранчо и бунгало — это здания, в которых сооружается вальмовая крыша. Наличие таких крыш может добавить дополнительные качества зданию, такие как прочность, повышенный уровень комфорта и традиционный дизайн. Шатровые крыши известны как самая простая конструкция в группе вальмовых крыш. Если вы рассматриваете каркас вальмовой крыши и строительство для вашего дома, вы должны помнить о трех важных факторах, которые могут повлиять на стиль или дизайн вальмовой крыши.

Карнизы: эти крыши имеют более длинные карнизы, которые могут защитить ваше окно от прямых солнечных лучей. Поэтому, если у вас есть эти крыши, ваш интерьер будет оставаться прохладнее летом, что может помочь сократить расходы на охлаждение и счета за электроэнергию при меньшем использовании кондиционера.

Прочность: В случае, если вы живете в местности, где дуют сильные ветры и циклоны приходят через равные промежутки времени, то каркас и строительство вальмовой крыши помогут вам справиться с ними. Если уклон этих крыш построен с точностью, то они рассчитаны на более длительное пребывание.

Стиль: Строительство шатровой крыши добавит красоты и внешнего вида вашему дому. Этот стиль считается одним из лучших стилей крыши из-за его уникального внешнего вида.

Строительство вальмовой крыши

Строительство вальмовой крыши – непростая задача. Поскольку он построен со склонами, вы должны быть очень аккуратными и аккуратными, а также соблюдать меры безопасности. Следующие шаги могут помочь вам в строительстве вальмовой крыши .

Важнейшим шагом является правильное измерение перед установкой вальмовой крыши. Вам следует обратиться за помощью к опытным людям, чтобы получить измерение, потому что, если ваше измерение будет неправильным, впоследствии все пострадает.

После того, как вы сделали замеры, вы должны обрезать стропила в соответствии с замерами.
Теперь вы должны разместить коньковую доску, которая действует как рама, а затем начать размещать стропила с каждой стороны в соответствии с требованиями.

После установки стропил убедитесь, что они правильно выровнены по углам. Вы должны сделать это с помощью обрамляющего угольника, чтобы снять точные размеры.

Как только вы убедитесь, что все стропила установлены под тем углом, который вам нужен, самое время приступить к их фиксации. Эксперты скажут вам, чтобы начать исправлять их с одной стороны.

После того, как вы закончите прибивать стропила, вы можете обрезать их, чтобы получить более линейную компоновку.

Пришло время соединить вальмовое стропило с уже установленными. Для такого типа конструкции угловое стропило известно как вальмовое стропило.

Наконец, теперь вы должны установить нарожные стропила между стандартными стропилами и вальмовыми стропилами. Вы должны начать это с одного конца и двигаться к другому.

Если вы понимаете каркас вальмовой крыши и строительство , то вы можете сделать это самостоятельно, но в противном случае желательно воспользоваться помощью любой профессиональной строительной компании, чтобы ваша работа была выполнена лучше.
