Крепеж для газоблока и пеноблока. Какой выбрать?

Содержание

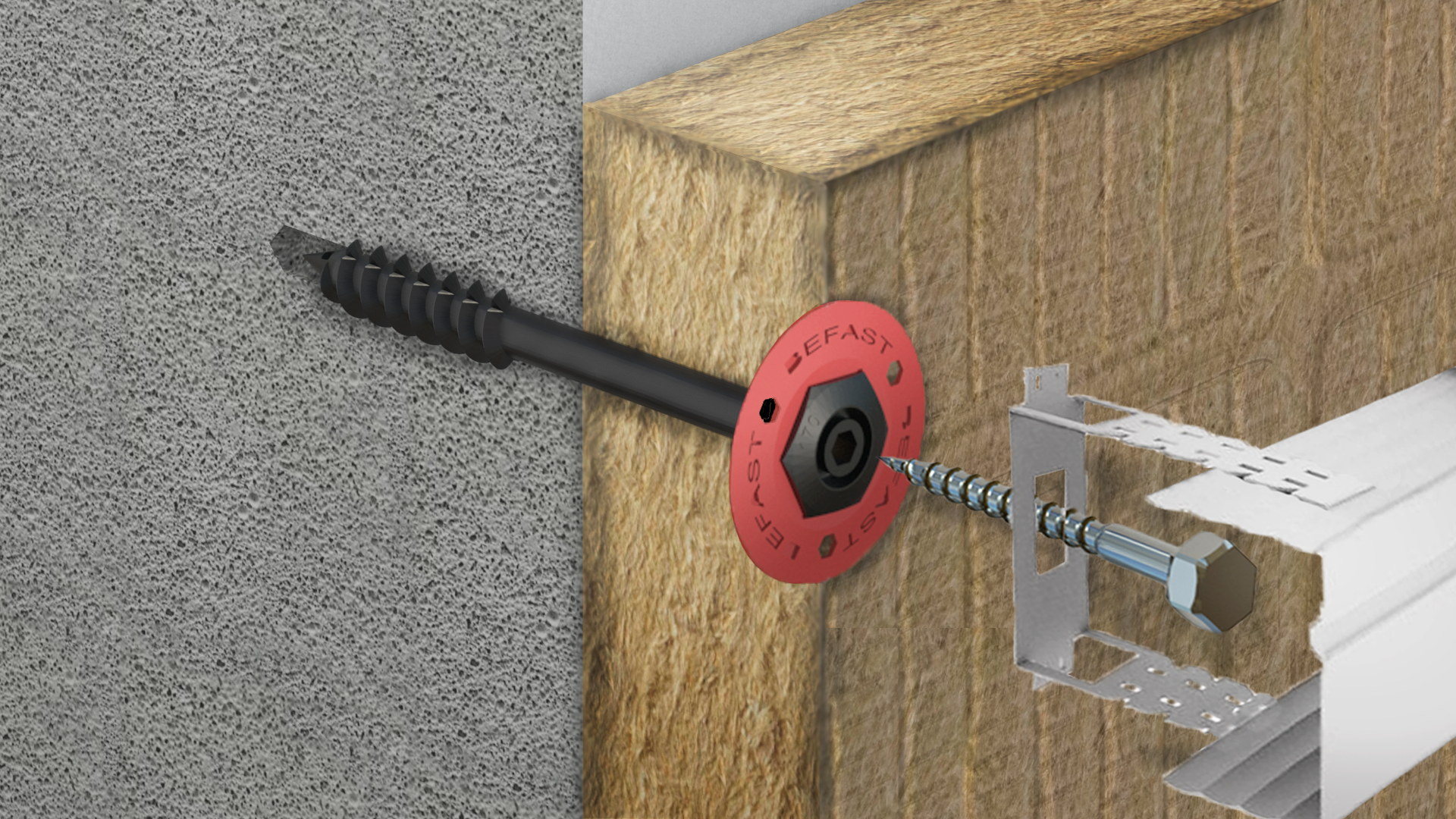

Строите дом из пеноблоков и уже задумались, как будете крепить фасадные элементы, ступени или блок кондиционера? Внутри помещений нужно повесить полки, радиаторы отопления и закрепить элементы инженерных систем? Важно выбрать подходящий крепеж, который надежно зафиксируется в основании и выдержит нагрузку подвешиваемых элементов. Информация из нашей статьи поможет вам.

В чем сложность установки крепежа в рыхлые материалы

Чем газобетон отличается от пенобетона и есть ли разница в используемом крепеже? Пожалуй, такой вопрос мы чаще всего встречаем на форумах, где обсуждают варианты крепления чего-либо к основаниям из рыхлых материалов. Конечно, у этих материалов есть принципиальные различия, но в основном они касаются технологии изготовления. В рамках данной статьи нам важно знать лишь то, что влияет на прочность.

У газоблоков поры имеют почти одинаковый размер и распределены более равномерно. У пеноблоков они расположены хаотично и имеют разный размер. Поэтому считается, что газобетон прочнее. Однако лучше смотреть на маркировку строительного материала и отталкиваться от плотности именно той партии, которую вы закупили.

Задумываясь о том, как закрепить в пеноблоке саморез или дюбель, мастер сразу должен учитывать сложности, которые возникают при установке крепежа в рыхлые основания.

  • Элемент не фиксируется в стене, прокручивается сразу после установки.
  • Крепеж не выдерживает нагрузку, выпадает из стены.
  • Место крепления со временем расшатывается.
  • Тонкий крепежный элемент под нагрузкой портит структуру, оставляя бороздку.
  • При выпадении крепежа с нагрузкой отваливается и кусок пеноблока.

Скажем прямо, на 100% действующих способов для решения всех этих проблем нет. Ведь зачастую даже самые современные технологии бессильны перед откровенно некачественным материалом, который рассыпается чуть ли не от прикосновения.

Но мы собрали варианты, которые помогли многим пользователям. Возможно, вам придется протестировать несколько и найти оптимальный для себя способ.

Какой крепеж подходит для газо- и пеноблока

Для рыхлых и пористых материалов существует масса подходящих элементов. Можно даже гвоздь вбить! Вопрос в том, какую нагрузку он должен держать. Мы расскажем о том, что лучше выбрать для крепления картин и светильников, а что понадобится для монтажа техники, элементов фасада и инженерных систем. Начнем с простого.

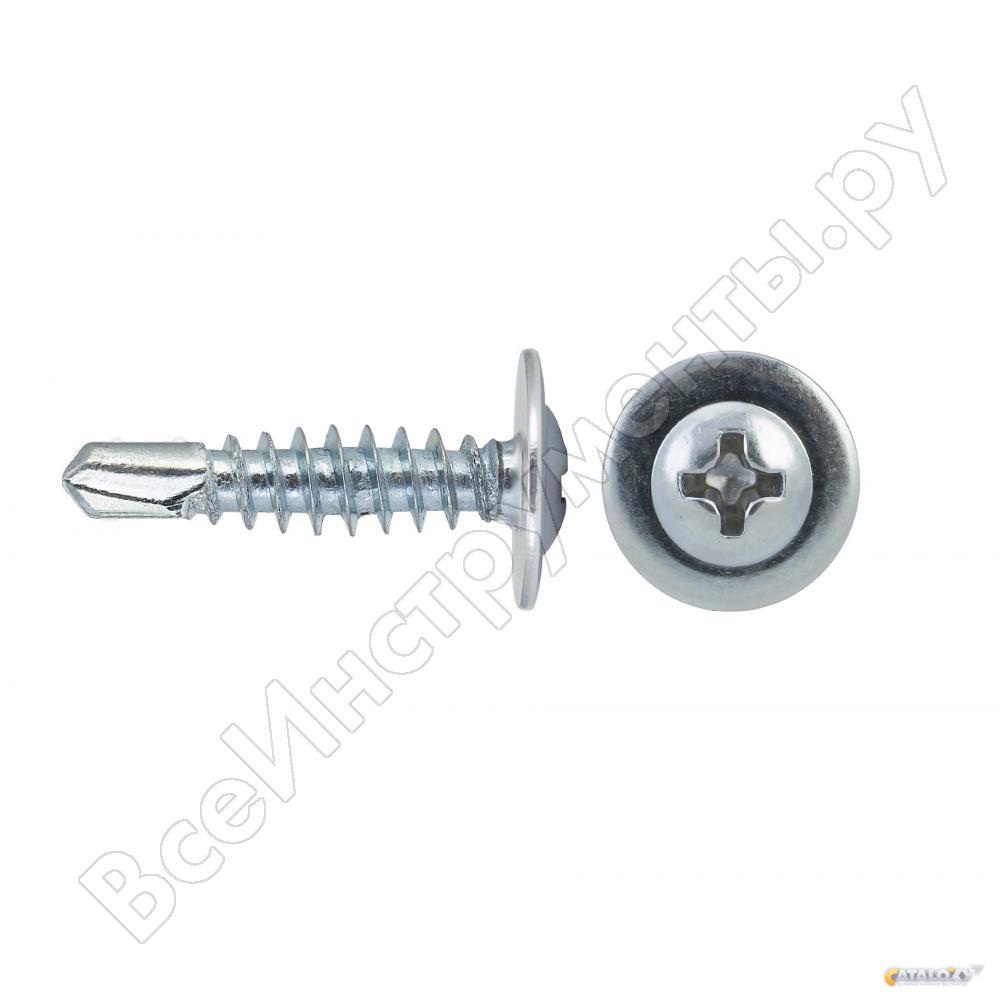

Саморезы

Да, не удивляйтесь. Эти метизы вполне подходят! О том, как вкрутить саморез в пеноблок, отдельно рассказывать не стоит. Логика такая же, как и при установке его в другие материалы. К примеру, можно использовать саморез по дереву размером 3,5×55 мм даже без дюбеля. Просто вкрутите его в стену шуруповертом. На такой крепеж можно вешать

легкие предметы типа картин и элементов декора. К этому способу обычно обращаются, когда отделка уже выполнена и надо расставить в помещении финальные акценты.

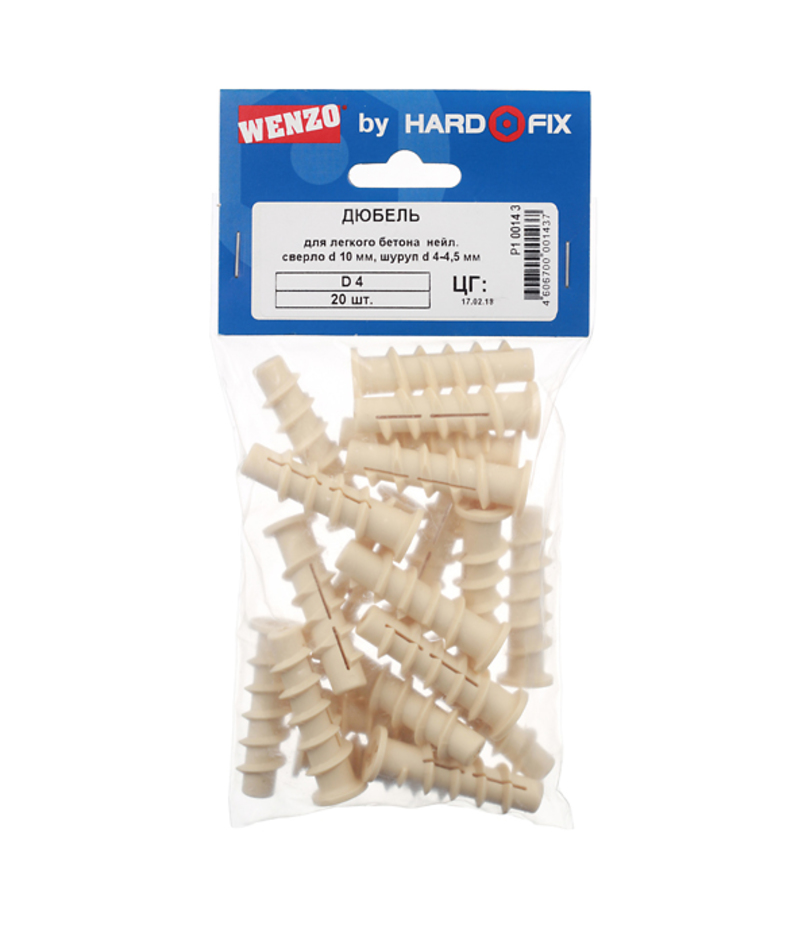

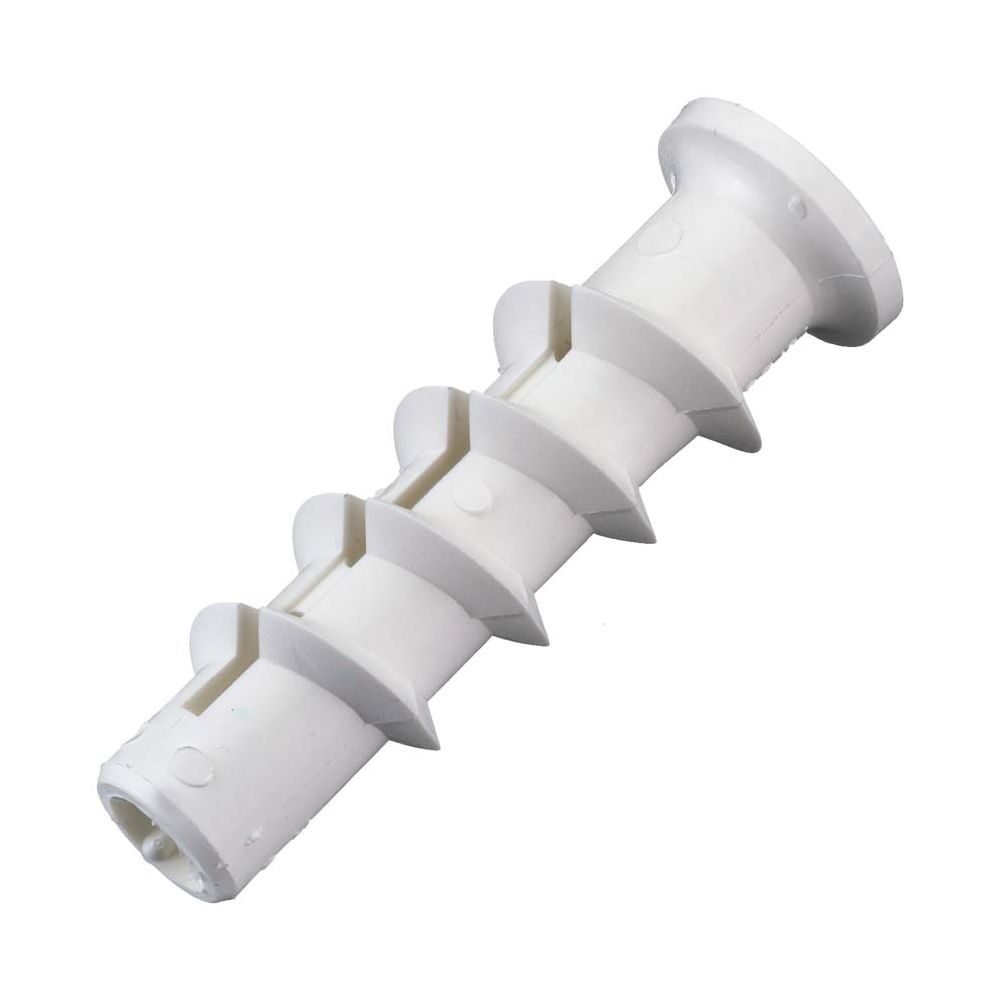

Нейлоновые дюбели для газоблоков

Для лучшей фиксации крепежа с нагрузкой используют дюбели. Только ни в коем случае не берите те, что применяют для обычного бетона! Для рыхлого материала они должны быть большего диаметра и иметь более крупные сегменты для зацепления в материале.

С продольными ребрами – это так называемый забивной нейлоновый дюбель. Имеет спиралевидные витки, которые обеспечивают равномерное распределение давления в материале. Главное достоинство такого крепежа – быстрый монтаж. Достаточно просверлить отверстие и вбить в него пластиковый элемент. Такой вариант подходит для фиксации

нетяжеловесных элементов: декоративных светильников, держателей для водосточных труб, телевизоров, легких подвесных конструкций.

С поперечными ребрами – такой дюбель имеет повышенную устойчивость на вылет, так как витки не дают ему двигаться в стене под нагрузкой. Для установки необходимо просверлить отверстие и вкрутить туда пластиковый элемент. Это потребует применения специальной насадки на шуруповерт или шестигранного ключа при ручной установке. После этого вкручивают саморез. В любом случае процесс занимает чуть больше времени, чем вбивание. Однако такой способ более надежный и позволяет больше нагружать соединение. Возможна даже изменяемая нагрузка, какая оказывается, к примеру,

на полки, вешалки, закрепленные на стене обувницы и стеллажи. Этот же крепеж используют для монтажа радиаторов и навесных шкафов кухонных гарнитуров.

Металлические дюбели

Имеют распорную конструкцию и поперечные ребра, которыми зацепляются в материале. Способны выдерживать большую нагрузку, например, кронштейны, фасадные элементы, направляющие в гипсокартонных конструкциях и т.д. Способ установки прост: элемент вкручивают в основание, а затем фиксируют конструкцию саморезом.

Химический анкер

Позволяет монтировать технику, например,

котельное оборудование, блоки кондиционеров, вытяжки, вентканалы, элементы террас, крылечек и кровли. Его можно применять с газобетоном и пенобетоном.

Химический анкер – дорогостоящий и сложный в установке способ, но очень эффективный. Подходит даже для фасадных работ. Суть в том, что в отверстие предварительно закладывается химический состав и лишь потом вставляется крепежный элемент – чаще всего это шпилька. Иногда вместо выдавливания химической массы внутрь помещают ампулу – ее разбивают вкручиванием крепежа. Последний вариант хорош для штучных работ, так как не приходится покупать целый тубус состава. Затвердевший химический анкер способен выдержать весовую нагрузку до 800 кг! Главное – правильно его установить с предварительной подготовкой отверстия.

Пошаговый монтаж химического анкера

1. Сверлим и чистим отверстие

2. Закладываем ампулу

3. Вкручиваем шпильку

4. Ждем застывания состава

5. Фиксируем соединение гайкой

Важные советы для идеальной установки крепежа

При выборе крепежа для газо- или пенобетона учитывайте плотность блоков. Можете протестировать несколько видов элементов на ненужном образце, чтобы выбрать наиболее эффективные. К примеру, если крепеж должен выдерживать большую нагрузку, во время теста к закрепленному саморезу подвесьте гирю и пошатайте ее. Это сразу выявит методы, которые не будут работать с вашим блоком.

Правильно выбирайте размер крепежа. Например, длина самореза или шпильки должна включать в себя как длину дюбеля, так и толщину прикрепляемого элемента, например, кронштейна, профиля или бруска.

При сверлении отверстий используйте дрель или перфоратор в безударном режиме. Это не раскрошит хрупкое основание, и работа будет выполнена более аккуратно. Именно ударный режим зачастую становится причиной того, что дюбель вываливается из стены.

Не поленитесь очистить отверстие от пыли – это послужит лучшему сцеплению крепежа с материалом. Некоторые мастера дополнительно проходят эти места грунтовкой.

А теперь за дело! Весь необходимый крепеж для пеноблоков вы найдете в нашем интернет-магазине. Изучайте ассортимент, обращайте внимание на характеристики и читайте отзывы, чтобы сделать правильный выбор.

Разновидности и варианты креплений к пеноблоку

Содержание статьи:

Пеноблок обладает большим количеством достоинств, которые будут явны при строительстве дома. Но, одновременно, они обладают и определенными недостатками, которые потребуют от вас чуть иного подхода, чем тот, к которому обычно все привыкли при работе с плотными и прочными материалами и в частности это касается креплений. А какие бывают варианты креплений к пеноблоку посмотрим ниже.

Правильность применения крепежей

Для начала стоит рассмотреть как раз упомянутые выше недостатки пеноблока:

  • Гигроскопичность. Это занимательное свойство пеноблока можно относить как к достоинству, так и к недостатку, когда наступает насыщение материала влагой;
  • Невысокая плотность. Тут имеется тоже два мнения: достоинство – снижен вес на фундамент, а недостаток – подобрать крепление к пенобетону становится увлекательным занятием.

Вот по поводу последнего момента сейчас поговорим подробнее.

Как подобрать крепеж для пеноблока

При использовании любого строительного материала необходимо применять расходные материалы, которые будут соответствовать его физическим свойствам и качествам. Это определяется простым определением: Расходник соответствует материалу и усиливает крепежные способности.

В соответствии с этим определением подобный расходный элемент и крепление имеется и для пеноблока. Принимая во внимание низкую плотность блока, крепление будет не просто с легкостью входить в него, но и создавать дополнительную опору, а это, в свою очередь, дает возможность рассчитывать на усиление нагрузок.

Виды креплений к пеноблоку

Прежде, чем переходить непосредственно к рассмотрению изделий и их особенностей, давайте посмотрим на то, с чем возможно будет работать:

  • Простой дюбель;
  • Дюбельный гвоздь;
  • Простой и химический анкер;
  • Винт М4;
  • Саморезы.

Каждое из перечисленных креплений для пенобетона может быть использовано на различных этапах строительства. Конечно, в основном, это крепления, используемые в отделке.

Обращаем внимание! Здесь в отделочным работам отнесли и внешнюю отделку. Только в этой ситуации потребуется анкер, который покрывается антикоррозийным покрытием, во избежание ржавчины и потери своих свойств.

Дюбель для пеноблока

В первую очередь в качестве крепежа для пеноблока рассмотрим именно дюбель. Характерным для дюбеля техническим действием является то, что он распирается внутри стены. В итоге он уплотняя материал, создает внутренние опоры.

Важным моментом является и то, что резьба дюбеля с легкостью проходит во всех порах пенобетона и не нарушает его структуры. Производятся дюбели или нейлоновые, или металлические, а вы уже будете выбирать из своих потребностей.

Для установки дюбеля понадобится распорка на шуруповерт или дрель. Но с учетом состава и плотности блока больше будет подходить шуруповерт. Кстати, мы можем помочь подобрать хороший шуруповерт или выбрать дрель для дома.

Полезный совет! Рекомендуем шуруповерт потому, что во время работы с пенобетоном не нужны высокие обороты дрели. Помимо этого дрелью легко можно деформировать и повредить пеноблок

Можно еще обратить внимание, что нейлоновые (пластиковые) дюбели предназначены для работы с металлическими шурупами или саморезами. К тому же они будут более экономичным вариантом среди прочих. Так, к примеру, 100 подобных дюбелей будут стоить до 6 раз меньше, чем такое же количество металлических.

Дюбельный гвоздь

Варианты креплений  к пенобетону будут зависеть не только от их предназначения, но также и от плотности материала. Все дело в том, что блоки не всегда однородны. Поэтому рекомендуется выбирать крепеж для различной плотности материала, например, для межкомнатных перегородок.

Дюбельные гвозди, как крепеж в пеноблок, будет отлично подходить как раз для стенового плотного пеноблока. В случае с этим крепежом можно обратить внимание и на внешние работы. Все потому, что дюбельный гвоздь прекрасно подходит для сквозной и быстрой фиксации дерева, алюминиевых и металлических профилей к газобетонному основанию.

Вы наверняка представляете, как важно выполнить прочную обрешетку, к примеру, для сайдинга. Даже внешне легкий виниловый сайдинг несет под собой дополнительные нагрузки на опираемую стену. И после этого подумайте, какую должен выдерживать нагрузку пенобетон в точке установки крепления и не подвергаться деформациям.

Здесь стоит отметить, что крепеж для пеноблоков в форме дюбельных гвоздей может применяться и для установки вентилируемых фасадов, а также фасадных навесов. Они также могут с успехом применяться и в обустройстве подвесных потолков, а также фиксации кабельных трасс.

Обращаем внимание! У этого вида крепления для пенобетона имеется одна конструктивная особенность – расположение специальных ребер по телу материала. Эти ребра будут врезаться в пенобетон и прочно фиксировать внутри блока дюбель. Помимо этого, подобная особенность дает возможность равномерного распределения давления, образовываемого внутри блока. А это позволяет говорить о высоких нагрузках на крепеж.

Анкера

Сразу стоит сказать, что анкер для пеноблоков будет отличаться от тех, которые все привыкли использовать в плотных стенах. Все дело в том, что обычные анкера в менее плотном пенобетоне не будут выдерживать необходимые нагрузки.

Нужные нам анкера имеют следующие особенности:

  • Они имеют или распорную часть, или пластиковый дюбель;
  • Могут применяться и путем склеивания.

Технология работы с подобными анкерами простая и состоит в следующем:

  • Производится сверление;
  • Вставляется анкер;
  • Выполняем разжимание и элемент попадает в резьбу.

По подобной схеме и выполняется самое прочное крепление к пенобетону, используемое сегодня в строительстве.

Помимо этого существует химический анкер. Это тоже очень современный и прогрессивный способ монтажа, который можно охарактеризовать следующими моментами:

  • Способность нести высокие нагрузки;
  • Универсальность;
  • Морозостойкость.

По примеру работ можно назвать осуществление крепление мауэрлата к пенобетону. В подобных работах используется только один вариант – анкера с резьбой и гайками.

Принцип работы не будет принципиально отличаться от работы в кирпичной кладке. Отличием будет лишь то, что в случае с пеноблоками придется выполнять бетонный армопояс, т.к. отдельно пенобетон не может выдерживать высокую нагрузку кровли.

Винт М4

Наряду с другими крепежами для крепления в газоблок могут быть использованы винты совмещенные с металлическими распирающими элементами. Они также подходят для плотного газо- и пенобетона. Процесс установки прост. Засверливается отверстие. Вставляется крепежный элемент и затягивается. В момент затяжки металлическая часть распирает материал. Это позволяет метизу надежно фиксироваться в стене.

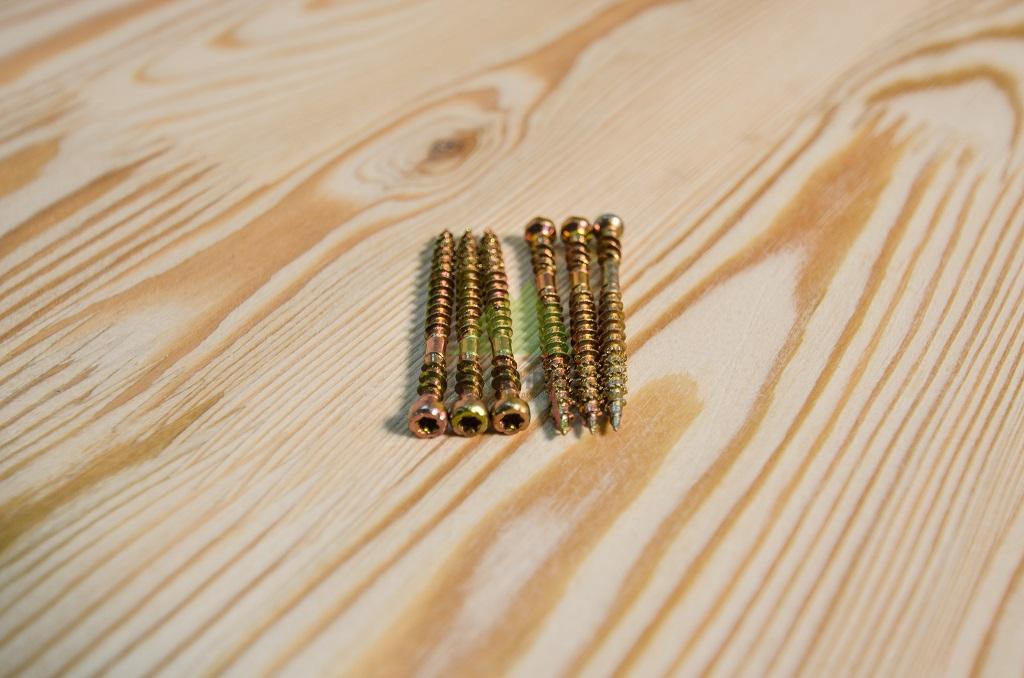

Саморезы

Вы можете удивиться, но в пористом газоблоке можно использовать обычный саморез по дереву. Однако применять их желательно в более плотных вариантах. Так, в пористом пеноблоке они держаться не будут. А вот для крепления элементов, которые не будут создавать значительных нагрузок на крепеж, они вполне подходят.

К примеру, если вам необходимо повесить картину, рамку или что-то подобное, то вполне подойдет подобный крепеж. К примеру, можете взять саморез размером 3,5х55. Однако стоит прикинуть нагрузку, которая будет оказываться на него. Если сомневаетесь, то лучше использовать пластиковый дюбель.

Вердикт

Различные виды крепежей позволяют выполнить все работы по отделке фасада дома, а также устанавливать без опаски различное оборудование – кондиционеры, отопительные приборы, полки и т.д.

Но под каждый вид навешиваемого оборудования необходимо подбирать свое крепление, предназначенное под свою нагрузку. Это будет главной особенностью работ с пеноблочными стенами.

Пеноблок и газоблок не слишком дорогой материал. Крепления для него тоже стоят не дорого. А если вы еще и выберете пластиковые крепежи, то получится уже серьезная экономия и стоимость будет вообще минимальная.







какие дюбель-гвозди и анкера можно использовать для пенобетона

Пеноблок – современный строительный материал, имеющий пористую структуру. Правильный выбор крепежных деталей для него не только обеспечит рациональное использование денежных средств, но и даст возможность качественно выполнить работы за небольшой промежуток времени.

Особенности и назначение

Для производства пеноблоков используют песок, воду, цемент и пенообразователь. На выбор крепления для этого строительного материала влияют не только индивидуальные особенности ячеистых блоков, но и вид отделочных работ, планируемый на рабочей поверхности из пеноблоков. Особое внимание необходимо уделить нагрузке, которая будет исходить на стену от навесной мебели или разных видов оборудования.

При выборе пенобетона в качестве основного строительного материала необходимо учитывать его свойства, технические характеристики и особенности. Этот тип изделия имеет пористую структуру с низкой плотностью, небольшой вес, высокий уровень гигроскопичности. Выбранные крепежные детали должны соответствовать типу рабочей поверхности и виду планируемым работам.

Расходные материалы не только фиксируют навесные предметы интерьера, но и усиливают рабочую конструкцию и увеличивают процент возможной нагрузки.

Фиксирующие детали для этого типа строительного материала состоят из винта, кольца, полукольца, бортика и из пустой втулки с распорным элементом. Зубья на поверхности детали – надежное препятствие для прокручивания детали при монтаже.

Длина деталей составляет от 3 до 5 см, а диаметр – от 4 до 10 см.

На полках строительных магазинов можно приобрести крепления, расфасованные в специальные упаковки, или приобрести поштучно. Количество единиц деталей в одной упаковке составляет от 50 до 1 тыс. шт.

Крепежные элементы для пеноблоков бывают нескольких видов и делятся в зависимости от их назначения и следующих факторов:

  • область применения – для выполнения внутренних и наружных отделочных работ;
  • материал изготовления – металл и пластик;
  • способ монтажа – вкручивание, забивание и установка химическим методом.

Виды

На полках строительных магазинов можно приобрести несколько видов крепежных деталей:

  • дюбель;
  • дюбельный гвоздь;
  • анкер простой;
  • анкер химический;
  • винт М4;
  • саморезы;
  • анкерный болт.

Дюбель – наиболее востребованный вид крепежного материала. Главная особенность – создание внутренней опоры при расширении внутри рабочей поверхности.

Такой крепежный элемент не повреждает ячеистую структуру блоков.

Консультанты строительных отделов могут предложить дюбеля, изготовленные из пластика или металла. Перед покупкой необходимо учитывать вид отделочных работ. Монтаж расходных деталей осуществляют с помощью шуруповерта, регулятор которого должен быть выставлен на низкие обороты.

Дюбельный гвоздь – крепежный материал, применяемый при работе с плотными блоками для стен. Особенность – быстрая и надежная фиксация конструкций, выполненных из дерева, металла и алюминия к газобетонной рабочей поверхности. Дюбельные гвозди имеют уникальную ребристую поверхность, которая дает возможность увеличить уровень фиксации и распределить нагрузку внутри блока. Эта особенность деталей позволяет проводить фасадные работы и изготавливать подвесные потолки.

Простой анкер – крепежный элемент, состоящий из распорной части или пластикового дюбеля. Обычные анкеры нельзя применять для пенобетона в связи с пористой структурой строительного материала.

Химический анкер – инновационный вид крепления, имеющий универсальное применение.

Клеящий состав химического анкера состоит из нескольких компонентов:

  • цементного раствора;
  • органической смолы.

Достоинства крепежного материала:

  • высокий уровень прочности и надежности;
  • устойчивость к действию низких температур и атмосферным колебаниям;
  • длительный период эксплуатации;
  • экологическая безопасность;
  • простота монтажа;
  • универсальный способ применения.

К недостаткам можно отнести высокий ценовой диапазон.

Винт М4 – железный крепеж с распирающим элементом, выполненным из металла. Это крепление можно применять не только для блоков из пенобетона, но и для рабочей поверхности из плотного газобетона.

Саморезы по дереву – простые и недорогие фиксирующие детали, позволяющие закрепить предметы с небольшим весом.

Для более надежной фиксации можно в просверленное отверстие вбить деревянный дюбель.

Анкерный болт – железный стержень со специальной резьбой и фиксирующим устройством. Применяется для выполнения работ повышенной сложности.

Особое внимание необходимо уделить высококачественной немецкой продукции торговой марки «Фишер». Крепления этого производителя изготовлены на инновационном оборудовании из современного металла и пластика. Компания «Фишер» является первым производителем расходных материалов для такого вида работ. Немецкие крепления – универсальные детали с широкой областью применения, в том числе и для пеноблока 10х60 см, и пенобетона 6х52 см.

Критерии выбора

Правильный выбор и умение грамотно применить крепежные детали не только помогут быстро и надежно выполнить планируемые работы, но и дадут возможность рационально использовать денежные средства, отложенные на ремонт.

Особенности выбора крепежей:

  • пластиковые дюбели – фиксирующие детали, применяемые для крепления предметов интерьера с небольшим весом;
  • дюбельные гвозди – расходный материал, предназначенный для сквозного крепления строительных материалов как внутри помещения, так и снаружи;
  • метрический винт – крепление для установки окон, дверей и технического оборудования;
  • анкер из металла – крепежная деталь для навесной мебели и оборудования, имеющих большой вес;
  • болт для фундамента – крепление, применяемое для работ с высоким уровнем нагрузки и сложности;
  • химический анкер – универсальный расходный материал, имеющий широкую область применения.

При выборе крепления необходимо учитывать планируемую нагрузку. Чем длиннее размер дюбеля, тем большую нагрузку он способен выдержать.

Наибольшей популярностью пользуются металлические детали, изготовленные в Польше, Швейцарии, Финляндии и Франции. Пластиковые и металлические крепежи российских производителей пользуются высоким спросом и имеют доступную цену и высокое качество.

Приобретая такой вид товара, необходимо знать параметры, из которых состоит цена. К ним относятся:

  • материал;
  • размер;
  • изготовитель;
  • наличие специальной упаковки.

Как закрепить?

Для крепления гидроизоляционных плит к рабочей поверхности, выполненной из пеноблоков, используют длинные фасадные дюбельные гвозди с широкой шляпкой. Пластиковые дюбели – распорная основа, имеющая упорные буртики. Буртики не только прочно фиксируют крепежные детали, но и препятствуют их выпадению.

Установка такого крепежного элемента состоит из нескольких этапов:

  • разметка стены;
  • высверливание отверстия, соответствующего длине и ширине дюбеля, без учета размеров резьбы;
  • очистка полученной полости от строительного мусора;
  • монтаж дюбеля;
  • вкручивание винта на нужную длину.

Монтаж пластиковых крепежных элементов занимает небольшой промежуток времени и не требует специального оборудования.

Вкручиваемые расходные детали – распространенный вид крепежного материала. На поверхности металлических или пластиковых дюбелей находится специальная резьба, с помощью которой происходит фиксация дюбеля. Монтаж этого изделия не требует специальных навыков и профессионального оборудования и происходит путем вкручивания крепежной детали в подготовленное отверстие. Материал и диаметр дюбеля зависят от его функциональной нагрузки.

Забивные дюбели имеют большие зубцы, расширяющиеся в высверленной полости рабочего основания. Вбивание крепежа необходимо проводить только с помощью резинового молотка.

Химический анкер – наиболее надежное крепление, выдерживающее высокий уровень нагрузки.

Установка такого устройства состоит из нескольких этапов:

  • высверливания отверстия в виде цилиндра с коническим вырезом;
  • очистки отверстия от пыли и строительной крошки;
  • установки цилиндрической втулки;
  • заполнения полости специальным раствором;
  • монтажа шпильки с резьбой.

Запрещается продолжать выполнение следующих монтажных работ до полного затвердевания строительного клеящего состава.

Правильно забивать, а также грамотно крепить предметы интерьера и оборудование к рабочей поверхности из пеноблоков помогут советы и рекомендации опытных строителей.

Пеноблоки – легкий строительный материал, состоящий на 80% из пустых пор. Использование обычных гвоздей и анкеров на пористой поверхности не позволит надежно зафиксировать навесное оборудование и приведет к образованию трещин на рабочей поверхности. Правильно выбранные расходные крепежные детали не только обеспечат надежную фиксацию навесного оборудования, но и увеличат прочность и надежность всей конструкции. Консультанты специализированных строительных магазинов помогут сделать правильный выбор и приобрести необходимые фиксирующие элементы, соответствующие планируемым работам.

В следующем видео смотрите, как закрепить телевизор на стену из пенобетона.

Крепёж для пеноблоков

Выбираем крепеж для пенобетона, пеноблока. Крепеж для пеноблоков: от саморезов к химии. Пенобетон в своём составе имеет стандартный набор веществ классического бетонного блока, то есть цемент, песок и воду, но благодаря добавлению в его состав пенообразователя, блок получается очень пористым и лёгким.

Газ в пенобетоне занимает около 85 процентов от общего объёма блока, что позволяет существенно (до 70 процентов) снизить нагрузку на фундамент, но в то же время накладывает определённые требования к крепежным изделиям, так как крепить двери, окна и другие конструкции приходится к хрупкой, не плотной стене.

С появлением пенобетона и по настоящий момент разрабатывают всё новые технологии крепления к пеноблокам, но широкое применение получили лишь немногие хорошо зарекомендовавшие себя на практике крепежные изделия и технологии их использования.

Такие крепежные изделия как гвозди, шурупы, классические болты и т.п., обычно используемые для плотных материалов, для крепления предметов к пенобетонной стене не подходят и могут испортить внешний вид и целостность пеноблока.

На данный момент хорошо себя зарекомендовали следующие виды крепежных изделий для пеноблоков:

  • дюбели,
  • дюбель-гвозди,
  • простые анкера,
  • химические анкера,
  • винты,
  • саморезы, имеющие особые конструктивные особенности и отличительные характеристики.

Дюбели

Для надёжного, более плотного сцепления бывает не достаточно только шурупов и саморезов, тем более если коэффициент плотности материала низкий, как в случае с пенобетоном. Тогда нужно использовать дюбель. В момент вкручивания самореза в дюбель, благодаря своим конструктивным особенностям дюбель расширяется по всей длине и в месте «распирания» способствует уплотнению материала. Это увеличивает площадь сцепления и более равномерно распределяет по всему дюбелю нагрузку, которая очень велика, что позволяет в несколько раз увеличить вес прикрепляемых к стене конструкций без какого-либо ущерба для стенных блоков. Материалами для изготовления дюбелей служит пластик или металл. Форму дюбеля определяет его назначение: чаще всего это распорные насадки с выступами для более плотного крепления в пенобетоне или с наружной широкой резьбой для монтирования в пенобетон шуруповёртом без предварительного сверления отверстия в стене (дюбель ДРИВА).
Дюбеля для пенобетона бывают: металлические и пластиковые, а также и дюбель-гвоздь, который применяют для уплотненного пенобетона.

Пластиковый дюбель

Часто для работы с пенобетоном используют пластиковые дюбели, иногда дюбели с наружной резьбой. Они не подвержены коррозии, обеспечивают плотность сцепления и дёшевы. К недостаткам можно отнести разве что некоторую хрупкость, которая может несколько увеличить расходы на дополнительные дюбели.  Область применения пластиковых дюбелей достаточно обширна: это и крепление канализационных систем, вентиляции, отопительных труб к стене и тому подобное. Пластиковыми дюбелями легко пользоваться при монтаже, и при этом они не повреждают штукатурку и саму поверхность материала пеноблока. Пластиковый дюбель или вставляется в подготовленное отверстие или вкручивается при помощи шуруповёрта (дюбель ДРИВА), после чего в него вворачиваются или вбиваются гвозди или саморезы.

Металлический дюбель

Металлические дюбели для пенобетона изготавливают из оцинкованной стали и применяют при монтаже как для наружной, так и для внутренней работы.
Металлический дюбель используют для крепления всевозможных кабелей, труб, карнизов, светильников, картин, зеркал и так далее.
Друг от друга металлические дюбели отличаются внешним видом и техническими характеристиками (максимальная нагрузка, которую они способны выдержать). Также эти дюбели выпускаются с готовыми крепежными крючками или кольцами, на них после установки крепления можно сразу подвесить, например, люстру, которая может быть достаточно тяжёлой. Дюбеля для пенобетона часто имеют бортик, который не даёт ему провалиться в выполненное под крепление отверстие при монтаже.

Дюбельный гвоздь, дюбель-гвоздь

Так как сам пенобетон не однороден по своей структуре и может в отдельных, близкорасположенных местах иметь разную плотность, а прикрепляемые к блокам из пенобетона конструкции изготовлены из разных материалов (дерево, алюминий, сталь, пластик), то для надежности крепления желательно использовать специальный крепеж, подходящий к разнородным материалам. В полной мере к таким метизам можно отнести дюбельные гвозди (дюбель-гвоздь), сконструированные для работы с разнородным материалом.

Обращаем ваше внимание, что у дюбель-гвоздей есть конструктивная особенность, которая заключается в наличии  специальных рёбер, идущих вдоль рабочей поверхности дюбеля. Именно эти рёбра обеспечивают прочное сцепление дюбеля и материала пеноблока, надёжно фиксируя закрепляемые конструкции, и обеспечивают равномерную нагрузку внутри блока.

Блоки из пенобетона для несущих стен делают более плотными по сравнению с блоками для межкомнатных перегородок, поэтому именно для таких блоков очень хорошо подходят дюбель-гвозди. Их можно использовать как для внутренних, так и для внешних работ. Благодаря дюбельным гвоздям можно надёжно и быстро зафиксировать объекты из разного материала, такого как алюминий, металл и дерево на пеноблоках.

Дюбель-гвозди позволят вам сделать прочную классическую обрешётку стен дома сайдингом. Несмотря на кажущуюся лёгкость листов даже винилового сайдинга, не говоря уже о сайдинге из другого, более тяжёлого материала, он создаёт определённую нагрузку на несущую стену из пенобетона. Поэтому стоит заранее рассчитать нагрузку так, чтоб не произошло деформации сайдинга, которая может повлечь за собой разрушение несущей стены.
Ещё дюбель-гвозди могут использоваться для подвесных потолков, фиксации кабелей, крепления фасадных навесов и многого другого.

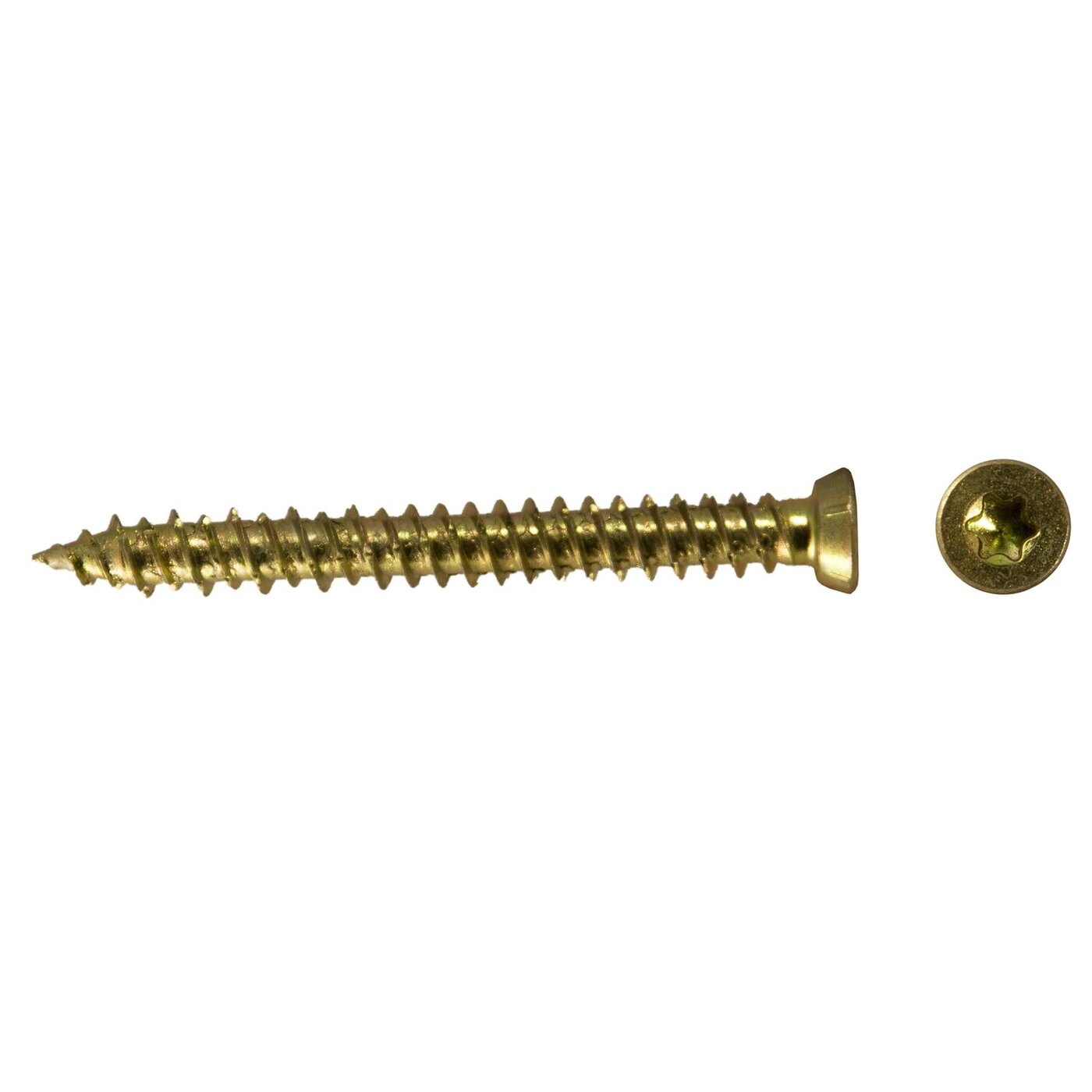

Классификация саморезов для пенобетонных блоков

Чаще всего используют саморезы трех видов профиля:

  • нагель (диаметр 7,5мм, длина 70-200мм),  в пеноблоках используют только с дюбелями;
  • саморезы универсального профиля (диаметр 6мм, длина до 220мм, с резьбой со средним шагом), в пенобетоне можно крепить без дюбелей;
  • ёлочные (mef) саморезы (диаметр до 8мм,  длина до 200мм, с резьбой со средним шагом), применяются в пеноблоках только с дюбелями mef.

Анкер для пенобетона

Анкерный болт, в отличие от классического болта, достаточно недавнее изобретение человечества, ему ещё не исполнилось и ста лет. Таким же «юным» материалом является и пенобетон, с которым анкеры (анкерные болты) с успехом «работают». Анкера для пенобетона выполняют из пластика или металла. Применение анкерных болтов позволяет не только крепить различные элементы к пенобетону,  но и удерживать сами конструкции из этого материала.

Для того чтобы выполнить крепление при помощи анкера, сверлят отверстие соответствующего диаметра, удаляют из него мусор и пыль, вставляют анкер в отверстие и фиксируют его.

Металлический анкер

Металлический анкер делается с круглой головкой со шлицем. Он удобен для крепления в бетоне, плотном пенобетоне, природном камне или полнотелом кирпиче, такое крепление имеет эстетический вид. Кроме этого металлические анкеры, как правило, оцинковывают, что позволяет использовать их при наружных работах (становятся более устойчивыми к коррозии).

Металлические анкера обеспечивают надёжное крепление с пенобетоном высокой плотности, но не рекомендуются для использования с рыхлым пенобетоном, например, применяемым для межкомнатных перегородок. Металлические анкера применяют в местах повышенных нагрузок, таких как закрепление оконных и дверных проемов, а также при монтаже подвесных потолков.

Пластиковый анкер

Пластиковые анкера можно использовать в качестве крепежных элементов только внутри отапливаемых помещений с небольшими перепадами температуры, так как этот материал плохо переносит колебания температуры и повышенную влажность.
Пластиковый анкер используют для крепления тонких листовых материалов к пеноблокам (древесные плиты, гипсокартон и тому подобное). Этот тип анкера может также использоваться при выполнении креплений в кирпиче и бетоне во внутренних, отапливаемых помещениях.
Из плюсов пластикового анкера стоит отметить, что конструктивно он выполнен так, что при работе с ним нет возможности его перекрутить или перетянуть во время монтажа.

Фундаментный анкерный болт

Фундаментный анкерный болт служит для крепления к пенобетону тяжеловесных конструкций и скрепления самих пенобетонных блоков между собой. Фундаментный анкерный болт имеет форму изогнутого металлического прута со специальной резьбой и закрепляющей шляпкой.

Химический анкер

Химический анкер обеспечивает одно из самых лучших, устойчивых соединений при сцеплении с пенобетоном, не повреждая его структуру, которая довольно легко подвергается разрушению. Но для установки это вида соединения требуется квалифицированный работник, имеющий специальные навыки и оборудование: сверло, щетку, насос и специальный пистолет.

К достоинствам соединения химическим анкером относят:

  • высокую нагрузочную способность;
  • морозостойкость;
  • универсальность;
  • безопасность;
  • относительно невысокую цену;
  • экологичность.

К минусам использования химических анкеров относят необходимость приобретения дополнительного оборудования и привлечение квалифицированных рабочих.

Что собой представляет химический анкер?

Химический анкер состоит из втулки, стального стержня и клеящего компонента. В свою очередь клеящий компонент состоит из цемента (создаёт сцепление) и высокореактивной смолы (затвердителя).

Последовательность крепления химического анкера:

  • С помощью дрели делаем отверстие в намеченном месте пеноблока.
  • С помощью дрели придаём отверстию форму конуса с расширением в глубине.
  • Готовое отверстие тщательно продуваем от пыли, или очищаем от мусора при помощи насоса.
  • В отверстие вставляем центрирующую втулку.
  • Строительным пистолетом через втулку заливаем химический раствор.
  • Вкручивается резьбовой стержень.
  • Оставляем без нагрузки до полного застывания раствора.

Одно из главных назначений крепежа — это выдерживать необходимую нагрузку, которая зачастую очень высока. Чтобы крепление прослужило долго, нужно правильно подобрать метизы, учитывая их длину, профиль, диаметр, вид и способы монтирования. Также рекомендуется обратить внимание и на класс прочности материала, из которого изготовлен крепеж, чтобы он смог справиться с нагрузкой, передаваемой прикрепляемой конструкцией.

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта — указание ссылки на сайт www.traiv-komplekt.ru обязательно!

Просмотров: 2947
16.03.2017

Как закрепить саморезы в рыхлом пено- и газобетоне быстро, просто и надежно. | Дачный СтройРемонт

Я думаю, многие знают: если закрутить саморезы в газобетон, даже используя дюбеля, держаться они буду весьма плохо и ненадёжно. Кирпичной кладке, как правило, присущ такой же недостаток. Если прикрутить к стене подвес, то его без труда получится вырвать с корнем. Хочу с вами поделиться лайфхаком, не требующим специальных крепежей и приспособлений!

Как закрепить саморезы в рыхлом пено- и газобетоне быстро, просто и надежно.

В большинстве случаев в ремонте пользуются пластиковыми дюбелями шестёркой (т.е. диаметр равен 6 мм), а саморезы берут 3,5 либо 4,2 мм (подходят для работ с деревом, гипсокартоном). Однако подобный «дуэт» является довольно слабым креплением для газобетона и кирпичной кладки. Особенно если речь идёт о красном кирпиче. Стены из него получаются рыхлыми.

Также распространены универсальные дюбели, они более длинные и, как правило, оранжевые. Многие строители их называют «сорматы», хотя это не их официальное название. Мне кажется, если вкрутить в отверстие два сормата, то это будет более надёжно.

Как закрепить саморезы в рыхлом пено- и газобетоне быстро, просто и надежно.

Как же поступить? Я вижу выход в следующем: необходимо брать дюбеля или саморезы большего диаметра. Поясню конкретнее: как правило, для 6-миллиметровых дюбелей используют саморезы максимального диаметра 4,2 мм. Я советую применять более толстые шурупы, к примеру, 5-миллиметровые.

Добиться большей надёжности помогут универсальные дюбели. Их длина намного больше обыкновенных сорматов. Благодаря этому площадь сцепления дюбеля и основания значительно увеличится. Также можно вбивать сразу два сормата. Если взять саморез большего диаметра, то прочность крепления в разы возрастёт. Я пойму, если вы не сразу поверите моему совету, но не попробуете – не узнаете!

Как закрепить саморезы в рыхлом пено- и газобетоне быстро, просто и надежно.

Можно взять и дюбель и саморез большего диаметра, тогда эффект будет заметен даже невооружённым глазом. Суть в том, что площадь сцепления достигнет максимальных значений. Я для работ по газобетону зачастую беру 8-миллиметровые дюбеля и 6-миллиметровые саморезы. В результате получаю надёжное крепление, подходящее для сборки каркаса под ГКЛ.

Ещё хочу отметить, что при сверлении отверстий под дюбеля желательно избегать удара. Если используете перфоратор – то включите только режим сверления, а если дрель – возьмите победитовое сверло.

Вот и весь секрет! Я с удовольствием выслушаю критику, если таковая имеется. Также хотелось бы узнать, как вы добиваетесь более надёжного крепления.

На фотографии ниже вы увидите две разновидности специальных дюбелей, предназначенных для газобетона. Я сам пользовался только винтообразным нейлоновым для газобетона. Впечатления только положительные, держит хорошо. У кого есть опыт работы с металлическими дюбелями – поделитесь впечатлениями!

Как закрепить саморезы в рыхлом пено- и газобетоне быстро, просто и надежно.

Благодарен вам, за прочтение статьи! Буду очень рад вашему лайку 👍 и подписке на канал.

Крепление в пенобетонную стену


Крепеж для пенобетона: дюбель, анкер, саморез

Пеноблоки получили популярность благодаря своей структуре. Закрытые воздушные поры отражаются на весе, тепло- и шумоизоляции. Но анкер для пенобетона нужно подбирать с осторожностью, так как не всякое крепление будет неподвижным в пронизанном воздухом строительном материале. Ошибки приводят к тому, что блок крошится, а крепеж постепенно расшатывается.

Крепеж для пеноблока: разновидности и их особенности

Качественные свойства универсального дюбеля ниже, чем у распорного. При фиксации тяжелого предмета понадобится специальное крепление.

Расходники подбираются исходя из особенностей стройматериала, чтобы они соответствовали его свойствам. Важно добиться такого результата, чтобы расходный материал был подходящим, и усиливал крепежные способности. Учитывая особенности плотности пенобетона, крепления будут в него легко входить, что создаст дополнительную опору. Стандартные гвозди или саморезы, не предусмотренные для пустотного материала, не будут держаться и спровоцируют формирование в стене дыры.

Дюбеля из дерева

Круглый универсальный держатель чаще применяют плотники. В работе с бетонами применяется реже. Позволяет справиться с «проблемными» участками, к которым можно отнести все стены из пенобетона. Монтаж проводится просто, а в подготовленный дюбель вводится любое крепление. Для особо мягкого стройматериала подобный вариант не рекомендуется из-за быстрого расшатывания и выкрашивания.

Дюбель пенобетонный
Особенностью дюбелей для пенобетона является их открываемость во время вкручивания.

Самый популярный крепеж для пенобетона. Специфика расходника в его оснащении распорными элементами, которые во время вкручивания открываются. Это препятствует выпадению дюбеля и разрушению стены. Существуют крепежи без распорок, а с широкой резьбой, которая своей площадью не допускает крошения хрупкого стройматериала. Выпускают дюбель-гвозди пенобетонные. Их не вкручивают, а вбивают как обычные, но их кончик оснащен распоркой, которая позволяет использовать этот крепеж для ячеистых блоков.

Выделяется узкая классификация дюбелей для пенобетона по материалу, из которого они изготовлены:

  • Нейлон. Отличается дешевизной, прочностью и легкостью. Используется совместно с винтами и подходящими шурупами. Этот материал стоек к морозу и жаре, не повреждается из-за вибрации, но пожароопасен. Применяют для фиксации легких предметов, например, книжной полки или вазона с цветами.
  • Полипропилен и полиэтилен. Пластиковый дюбель можно встретить в узкопрофильных магазинах, в широкой продаже его найти сложно. Он подходит для работы с пенобетоном, кирпичом, гипсом, ДСП. Встречается прямоугольный, круглый, короткий и длинный вариант.
  • Металл. Отличается от полимеров высокой несущей способностью. Используется для фиксации шкафов, отделки фасадов. Для наружных работ выбирают дюбели для пенобетона с оцинкованным покрытием.
Металлический винт М4
Для строительного материала высокой плотности применяется металлический крепеж, в частности, винт М4.

Применяется для пенобетонных блоков высокой марки плотности, в частности, D800 и более. С помощью винтов М4 создается «железобетонное» крепление. Крепеж состоит из непосредственно винта и элемента, выступающего распоркой. Встречаются такие метизы в оцинковке для наружного применения, что предупреждает коррозию. Большой выбор креплений предлагает фирма ДКС.

Саморезы для пеноблоков

Специализированных расходников этого типа для пенобетона не бывает. Используются модели для дерева либо сочетание обычных саморезов с анкерами под пенобетон. Метизы, рассчитанные на дерево, легко входят в пеноблоки, но быстро расшатываются, а в стене получается дыра. Во избежание проблем следует применять саморезы в паре с распорными элементами.

Химический анкер

Важно учитывать, что у каждого крепежа своя максимальная нагрузка, которую он выдерживает.

Для работы с бетоном выбирают химические крепежи. Они обеспечивают надежность за счет введения в отверстие с анкером клеящего вещества, которое создает с пенобетоном монолит. Плюсы анкеровки:

Химический анкер является морозоустойчивым и надежным, за счет клеящего вещества, которое вводится в отверстие.
  • возможность крепить тяжелые предметы;
  • стойкость крепежа к морозам;
  • применение для материала любой плотности;
  • безопасное использование;
  • приемлемая цена.

Недостатком считается необходимость навыков в строительстве и ремонте. Без знаний установить химический анкер может быть сложно. Анкерная система включает в себя металлическую шпильку, дополнительную втулку и клеящий состав. Кроме этого, для заземления и защиты от молний применяются пластиковые прямоугольные фиксаторы, корпуса которых заполняются бетоном. Встречаются круглые держатели с пластмассовой крышкой для предупреждения деформаций. Варианты без крышек на плоские кровли устанавливают для оформления молниеприемной сетки.

Самодельные крепежи

Если нужно закрыть дыру в стене, которая возникла из-за неправильно подобранного или установленного метиза, можно справиться без специальных расходников. В отверстие вбивают выструганный чопик из дерева. Его диаметр должен быть больше, чем дыра. После этого в деревянную основу крепят любой другой элемент. Конструкция не отличается прочностью и надежностью, но применяется как «скорая помощь».

Какой вариант выбрать?

Выбор способа крепежа зависит от его предназначения и предполагаемой нагрузки, так, фотографии вешают на гвозди.

Для надежности нужно подбирать подходящие метизы, придерживаясь следующих правил:

  • На гвозди вешают картины или фотографии.
  • Металлические расходники применяют для утепления, звуко- и гидроизоляции фасадов, фиксации бытовой мебели.
  • Специализированными дюбелями крепят трубопровод.
  • Пластмассовыми деталями фиксируют зеркала, бра.
  • Фиксаторы из нейлона и металла применяют для работы с рамами под окна и двери.

Особенности установки

Крепежи для пенобетона в большинстве случаев монтируют по одному и тому же принципу. Деталь вкручивается и завинчивается, при этом в стене выбранный элемент раскрывается и фиксируется. Установка проводится без привлечения рабочих. В бетоне делается отверстие, из которого важно извлечь пыль. Крепеж вставляется в стену и закручивается до нужного уровня.

znaybeton.ru

Дюбель для газобетона: металлический, нейлоновый, химический

Пористые бетоны выделяются сильной хрупкостью и неспособностью удерживать гвозди или шурупы. Поэтому рекомендуется использовать дюбель для газобетона, способствующий лучшей фиксации крепления. Эти средства на строительном рынке представлены отечественными и зарубежными производителями. Материал для их изготовления выбирают пластиковый или металлический. От качества и производителя зависит цена изделия.

Особенности крепления к газобетону

Ячеистые виды бетонов известны своей хрупкостью. Большое количество пор увеличивает теплоизоляцию стен из газобетона, но закрепление на такой конструкции элементов мебели или металлических частей гипсокартонного крепления становится невозможным. Эту проблему удается решить с помощью дюбеля. В просверленную дрелью дырку вставляется такое крепежное изделие. В дюбель вкручивается шуруп, способствующий расширению втулки. Благодаря этому создается надежный крепеж для газобетонных блоков.

Особый принцип работы крепежа дает возможность надежно зафиксировать его в стене.

Виды крепежей

Химический анкер

Одним из популярных и надежных креплений для газобетона являются эти средства. Анкера представляют собой капсулу с химическим клеящим составом, который и выступает в роли закрепителя. К основным преимуществам этих материалов относятся такие:

  • продолжительный срок службы;
  • стойкость к воздействию низких температурных режимов;
  • способность выдерживать нагрузки в 400 кг и более;
  • экологическая чистота химических соединений;
  • возможность применения на других стройматериалах.
На застывание такого типа крепежа нужно выделять время, поскольку иначе он не будет держать, как надо.

Особенностью таких крепежных изделий является необходимость обеспечения специальных инструментов для их закрепления и придерживания точной технологии. Для застывания химических анкеров понадобится дополнительное время, поэтому необходимо спланировать работу таким образом, чтобы не было простоя. Высокая цена изделий оправдывается прочностью крепления, которую они обеспечивают.

Пластиковые
Полиэтиленовые

Изделия из пластика выделяются дешевизной, поэтому при необходимости закрепить объекты с малой нагрузкой на крепеж выбирают именно эти запчасти. Одним из видов пластиковых дюбелей является полиэтиленовый или полипропиленовый. С помощью этих деталей крепятся негабаритные части интерьера внутри дома или оконные и дверные рамы. Эти изделия лучше всего использовать при закреплении деталей, измеряемых погонными метрами, например, плинтуса. Так как шуруп, вкручиваемый в дюбель, на кончике имеет конусообразную форму, то гвоздь выбирают длиннее, чем пластиковая запчасть.

Для такого изделия шурупы должны иметь большую длину, чем они сами.

Основным достоинством изделий из пластика является устойчивость к коррозии, поэтому их чаще применяют в местах с повышенной влажностью и на улице.

Нейлоновый вид

Кроме полиэтилена, для изготовления дюбеля используется нейлон. Нейлоновый дюбель для газобетона более прочный и способен выдерживать нагрузки побольше. Изделия имеют спиралевидную форму, поэтому отлично подходят для пенобетона и газобетона. Одной из разновидностей нейлонового материала является рамный дюбель. Он предназначен для закрепления оконных рам и дверных проемов. Эти изделия имеют спиралевидную форму с тарельчатой конструкцией винта. Такой внешний вид гарантирует надежную фиксацию к пористой структуре пеноблоков. Самыми популярными являются крепежи торговых марок Sormat или Fischer GB.

Дверные проемы могут быть зафиксированы с помощью рамного крепежа.
Универсальные

Этот вид дюбеля подходит не только для пористых видов бетона. Конструкция представляет собой конусообразное изделие, разделенное на 3 секции, каждая из которых имеет зазубрины. Кроме этого, универсальные дюбели из пластика, предназначенные для газобетона, оснащены бортиками. Пластичность изделий позволяет делать монтаж и крепление несложных элементов.

Фасадные крепежи

Для закрепления элементов на улице необходим материал, который не подвержен воздействию влаги и резким понижениям температуры. Именно для таких целей предназначен фасадный дюбель-гвоздь для газобетона. Эти изделия устойчивы к коррозии и морозоустойчивы. Шуруп к этому дюбелю должен быть оцинкованным. Выделяют такие виды фасадных крепежей:

Разновидностью такого типа крепежа является тарельчатый.
  • Обычной удлиненной формы. Используют для монтажа больших объемов вентилируемых фасадов.
  • Тарельчатые. Предназначены для закрепления различных видов изоляции.
Металлический дюбель

Одним из надежных способов закрепления к газобетону являются изделия из металла. Они имеют цену выше, чем сделанные из пластика, но это оправдывается такими положительными качествами:

  • высокая прочность;
  • огнеупорность;
  • устойчивость к проворачиванию вокруг своей оси;
  • возможность использования после демонтажа.

Какой выбрать?

В зависимости от условий эксплуатации дюбеля и нагрузки применяют различные виды материала. При выборе придерживаются таких рекомендаций:

Утеплитель должен фиксироваться к стене фасадным крепежом.
  • Монтаж тяжелой мебели или трубопровода осуществляется, используя металлический дюбель.
  • Крепеж конструкций на улице проводится с помощью фасадного типа.
  • Оконные или дверные коробки крепятся специальными рамными дюбелями.
  • Чтобы закрепить зеркало или светильник, лучше взять нейлоновую разновидность.
  • Для фиксации небольшой картины или фотографии на стену подойдет обычный саморез без использования дюбеля для газобетона.

Как применять?

Для того чтобы сделать отверстие в газобетоне, не рекомендуется использовать перфоратор, так как его сильные вибрации приведут к крошению материала.

Крепеж несложно зафиксировать в стене, если под рукой дрель, молоток и отвертка.

Перед началом работы обеспечивается наличие всех необходимых инструментов и материалов. Понадобится дрель, крестовая отвертка, молоток и карандаш с линейкой для нанесения разметки. Работа выполняется в такой последовательности:

  • Подготовка отверстия. Чтобы конструкция держалась лучше, рекомендуется сверить отверстие шириной меньше на 2 мм, чем диаметр крепежа и длиннее, чтобы кончик винта выходил за пределы дюбеля. Для этого используют электрическую дрель.
  • Установка дюбеля в газобетон. Изделие из пластика закручивается в стену отверткой, а металлический вид забивается молотком. Перед этим рабочую площадь очищают от бетонной пыли. Пластиковые изделия легко вкручиваются благодаря винтовой форме.
  • Вкручивание шурупа. Этот этап лучше всего осуществлять отверткой, так как шуруповертом можно закрутить саморез слишком глубоко или прокрутить крепеж вокруг своей оси.

С помощью такого крепежа можно без проблем зафиксировать на стене из газобетона любые виды конструкций. На всех этапах монтажа проверяется целостность газобетона. Длину отверстия делают с запасом 10 мм на скапливающуюся пыль, которая дополнительно образуется при установке дюбеля непосредственно в газо- или пеноблок. Если требуется прочная фиксация, то лучше выбрать химические анкера или провести дополнительное укрепление строительной пеной.

znaybeton.ru

Дюбель для газобетона – качественное крепление в мягких материалах + видео

Еще совсем недавно установить крепление в пористых материалах было достаточно проблематично. Сегодня ситуация кардинально изменилась, дюбель для газобетона совершил прорыв в технологии крепления, но давайте обо всем по порядку.

Дюбель для газобетона – конструктивные особенности

Мягкие и рыхлые материалы, из которых построены стены, всегда были проблемными, когда дело касалось креплений на них различных бытовых изделий. Вследствие этого ни один производитель крепежных конструкций не давал гарантии, что их анкер или саморез будет качественно держаться на такой поверхности. На практике это очень часто подтверждалось, мягкая основа попросту рассыпалась, и крепеж терял свои удерживающие свойства.

Но выход был найден, именно дюбель для газобетона и решил проблемы монтажа в мягких материалах. Непосредственным решением этого вопроса стала специфическая конструкция такого крепежа. Внешне это втулка, на которой имеются ребра, выполненные в виде спирали, при монтаже самореза он расширяет втулку, которая спиралеобразными ребрами как бы врезается в мягкую поверхность газобетона. В результате мы получаем прочное крепление, которое удерживает определенную нагрузку.

Крепления такой категории выпускаются в двух вариантах, пластиковом и металлическом. Что касается металлического варианта исполнения, то его конструкция также может быть двух видов. Первый конструктивный образец имеет такие же широкие спирали на своей основе, как и пластиковый, и метод его крепления полностью идентичен пластмассовому собрату.

Второй вид такого дюбеля имеет совершенно другую конструкцию. Он выполнен в виде втулки, на которой имеются зубья по всей длине, также главной особенностью является конусообразная форма, увеличивающаяся от нижнего края к основанию. На рабочей поверхности с зубцами металл имеет технические прорези, которые в момент закручивания болта или самореза расширяются, и зубья также плотно впиваются в мягкий материал.

Дюбель для пенобетона – область применения

Новоселы, которые приобретают квартиру в современной новостройке, получают в свое распоряжение голые стены, которые требуют отделки. Но, с одной стороны, это даже и хорошо, ведь проводя самостоятельно отделочные работы, вы будете знать практически каждый уголок своей квартиры, соответственно, познакомитесь с материалами, из которых она сделана. Сегодня, за счет того, что пенобетон достаточно дешёвый, плюс ко всему, имеет небольшой вес, в новостройках его используют для строительства перегородок, и вот тут-то и попадает новосел на подводный камень.

Если этого не знать, то при установке, к примеру, телевизора на стену, вы столкнетесь с трудностями, когда начнете монтаж кронштейна. Ну, а если вы знаете, в какой материал вы будете производить монтаж, в нашем случае это пористое основание, достаточно иметь дюбель для пенобетона, и монтаж пройдет, как говорится, без сучка и задоринки. Такие же проблемы могут возникнуть у вас на кухне, как правило, перегородка ванной и кухни имеют общую стену, а стена эта из мягкого пористого материала. В этом случае вам тоже нужно использовать такое универсальное крепление.

Во время ремонта строители применяют такое крепление практически везде, где сталкиваются с пористыми основами. При помощи этого дюбеля монтируются каркасы подвесного гипсокартонного потолка, дверные коробки, металлические каркасы на стены, этот список можно продолжать и продолжать. Но еще хочется отметить, что по своим техническим данным такое крепление может выдержать нагрузку весом в 40 килограммов, и это еще не предел.

Информация! Техническая документация по использованию такого крепления рекомендует в случае, если у вас монтируется достаточно тяжелая конструкция, увеличить количество крепежных элементов и сократить расстояние между ними до 10 миллиметров.

Дюбель для пустотелого кирпича – новый вариант крепления

Среди строительных материалов есть еще один элемент, о котором не стоит забывать. Пустотелый кирпич тоже является одним из проблематичных материалов, в котором сложно монтировать крепление. Если, к примеру, у вас возникнет необходимость установить анкерный болт с гайкой, то, наверняка, вы столкнётесь с тем, что крепеж просто провернется в материале и будет болтаться, естественно, ни о какой удерживающей силе речи быть не может. Для того чтобы предотвратить такую проблему, существует специальный дюбель для пустотелого кирпича.

Что же в нем примечательного, и почему он так уверенно держит установленные на него элементы в пустотелом материале? Конечно, тут все дело в конструкции самого крепления, в первую очередь он достаточно удлинён, но не более ширины самого материала. За счет размера при монтаже поверхность крепления обязательно будет взаимодействовать с внутренними элементами кирпича. Второй, немаловажный конструктивный параметр – это значительно увеличенная распорная часть крепления, которая дополнительно усиливает крепеж и не позволяет ему проворачиваться в отверстии во время закручивания болта или строительного самореза. Материал для изготовления  таких изделий – это обычно упругий нейлон, что значительно удешевляет изделие.

Что касается линейки размеров таких изделий, то тут мы имеем определенный стандарт, а именно длину и диаметр. Основные размеры это: 6×60, 8×80, 10×90, и 14×90 миллиметров, первое число – это, соответственно, диаметр и второе – длина крепления. Как вы видите, длина крепления не превышает существующую ширину кирпича, которая по стандартам равна 120 миллиметрам. Такого размера вполне достаточно для того, чтобы крепеж качественно держал установленную на него конструкцию.

Совет! Производитель рекомендует для монтажа использовать шурупы по дереву или универсальные саморезы, которые обеспечивают максимальное качество крепления.

Монтируем дюбель-гвоздь для газобетона правильно

Столкнувшись впервые с установкой такого крепления, домашние мастера допускают некоторые ошибки, которые в дальнейшем, а иногда и сразу, приводят к некачественному монтажу и отсутствию способности крепления держать что-либо. Для того чтоб избежать таких неурядиц, предлагаем ознакомиться с инструкцией по правильному монтажу дюбеля в пористых материалах.

В качестве вспомогательного инструмента мы будем использовать электрическую дрель или перфоратор, сверло по бетону для дрели или для перфоратора, молоток и в обязательном порядке крестовую отвертку. Также сразу стоит выбрать один из видов крепежа, пластиковый или металлический. Оба эти вида будут рассмотрены в нашей пошаговой инструкции.

Как правильно смонтировать дюбель-гвоздь для газобетона — пошаговая схема

Шаг 1: Правильно сверлим отверстие

Для того чтоб дюбель-гвоздь для газобетона плотно сидел в посадочном отверстии, его нужно правильно высверлить. Для этого берется сверло, меньше диаметра самого дюбеля на один миллиметр. К примеру, если у нас крепеж диаметром 8 миллиметров, отверстие нужно сверлить сверлом 7 миллиметров. Для металлического крепления нужно отверстие еще меньше, но не более 2 миллиметров. При сверлении отверстия перфоратором обязательно выключаем удар, но электрическая дрель гораздо эффективней справится с этой задачей, поэтому мы порекомендовали бы использовать ее.

Шаг 2: Устанавливаем крепеж в стену

Следующим этапом будет установка крепежа в готовое отверстие, начнем мы с пластикового варианта. Для того чтоб крепление плотно держалось в стене, его нужно аккуратно вкрутить на место монтажа. Для этого берем отвертку и закручиваем его до упора, на креплении есть специальные прорези под отвертку как крестовую, так и шлицевую. Металлическое изделие монтируем по-другому, мы просто вставляем его в посадочное отверстие и аккуратно забиваем молотком до упора, при этом стараемся не перекосить крепеж.

Шаг 3: Закручиваем саморез

Теперь, когда наш дюбель установлен, можно смело закрутить саморез или универсальный монтажный болт. Для этого также стоит воспользоваться отверткой и затянуть саморез на такую глубину, которая вам требуется. Категорически не рекомендуется пользоваться электрическим инструментом, так как по неосторожности механическое воздействие может повредить ваше крепление, провернув его вокруг своей оси, что не рекомендуется.

remoskop.ru

Крепеж для пеноблока: разновидности, правила монтажа

Время чтения: 5 мин.

Одной из разновидностей ячеистого бетона является пеноблок. Материал удобен в строительстве и обладает рядом преимуществ, в числе которых низкая теплопроводность. Хорошие показатели теплопроводности достигаются за счет высокой пористости, но наличие пор негативно сказывается на прочности пенобетона. Крепеж для пеноблока должен обладать характеристиками, позволяющими надежно удерживаться в рыхлой структуре материала, не разрушая его.

Виды крепежа для ячеистых материалов

Крепеж к пеноблоку каких-либо предметов способен вызвать проблемы, связанные с разрушением монтажного отверстия. Чтобы избежать этого, для монтажа необходимо использовать специальные метизы, дюбели или клеевые составы. На рынке крепежных изделий представлено более 5 видов крепежа, рекомендованных к использованию в пористых материалах:

  • дюбель для пенобетона;
  • химический анкер;
  • высокораспорный металлический дюбель;
  • закручиваемый дюбель для пористых материалов;
  • дюбель-гвоздь для крепления изоляционных материалов, высокораспорный;
  • высокораспорный анкерный болт с гайкой;
  • металлический рамный дюбель.
Дюбель пенобетонный

Крепеж изготавливается из ПВХ и очень похож на обычные пробки для бетона. Основное отличие – это способность к скручиванию в пористом материале. За счет этого свойства увеличивается площадь соприкосновения с пенобетоном, и крепеж надежно удерживается в материале.

Такой дюбель рекомендован для низких и средних нагрузок. Он пригоден для наружного или внутреннего применения. На такой крепеж можно повесить шкаф или гардину. Они часто используются при монтаже металлического каркаса под сайдинг и другие разновидности наружной отделки фасада.

Для монтажа дюбеля по пенобетону нужно сверлить посадочное отверстие.

Саморезы (закручиваемый дюбель для пористых материалов)

Закручиваемый пластиковый дюбель внешне напоминает шуруп большого диаметра, только юбка резьбы гораздо крупнее.

За счет увеличенной резьбы, дюбель надежно удерживается в пенобетоне.

Саморез по пенобетону выдерживает большую нагрузку по сравнению с обычным дюбелем для пористого материала. Производители рекомендуют использовать изделие при монтаже оконных блоков и дверей в стены из пенобетона. Для установки потребуется подготовить отверстие, диаметр которого должен быть на 2 мм меньше диаметра самореза.

Химический анкер

Химический анкер – новый, но уже успевший стать популярным, вид крепежа для пористой поверхности. По сути, это двухкомпонентный клеевой состав, который после монтажа проникает во внутренние поры материала, укрепляет его и за счет этого надежно удерживается. Такой «анкер» способен выдерживать экстремальные нагрузки, так как после монтажа внутри пенобетона не возникает напряжения, а риск разрушения структуры материала минимален.

Существует два типа материала, которые принято называть химическим анкером. Первый – это клеевая смесь, упакованная в тубы. Её выдавливают в предварительно подготовленное отверстие при помощи специального пистолета. Тубы внешне напоминают силиконовый герметик.

Второй тип – стеклянные колбы определенной длины и диаметра, в которых находится специальный состав.

Колба монтируется в подготовленное отверстие, диаметр которого соответствует её размерам, после чего туда закручивается саморез, болт, шпилька или иной крепеж. В процессе монтажа колба разрушается, её содержимое приклеивает крепежный элемент (болт, шпильку, саморез) к внутренней поверхности материала.

Минус химического анкера в том, что он не является крепежным изделием и должен использоваться с саморезами, металлическими анкерами, шпильками.

Дюбеля деревянные

Чопики – деревянные дюбеля. Самый старый метод крепления в пористый материал. Чопики изготавливаются самостоятельно из обрубков древесины, щепы. В продаже есть заводские деревянные дюбеля, но они предназначены для мебельного производства и в строительстве применяются редко.

Надежность крепления при помощи такого материала вызывает сомнение, но это самый дешевый и доступный крепеж для монтажа легких конструкций.

Деревянные дюбеля были широко распространены в советское время, когда другой специализированный крепеж был в дефиците. Принцип монтажа деревянного дюбеля практически не отличается от методики установки классического. Сначала подготавливается отверстие необходимого диаметра, после чего чопик забивается внутрь, далее в него вкручивается обычный шуруп или саморез по дереву.

Высокораспорный металлический дюбель

Данный крепеж разрабатывался специально для пористых материалов. Хорошие показатели сопротивления нагрузкам достигаются за счет фигурных металлических ребер, которые расклиниваются в процессе вкручивания шурупа или самореза.

Такой крепеж может выдерживать значительные нагрузки, но уступает по характеристикам химическому анкеру, так как после его установки внутри материала возникает напряжение, которое в дальнейшем может привести к разрушению. Не стоит использовать такой крепеж для конструкций, в которых нагрузка не постоянная, а периодическая. Например, нельзя монтировать высокораспорный металлический дюбель растяжки для белья, так как под действием колебаний, металлические зубья разобьют посадочное отверстие, и со временем дюбель выскочит.

Металлический рамный дюбель

Крепеж предназначен для установки пластиковых окон. Есть два вида «рамников», один для бетона, другой для пенобетона. Их различия в степени расклинивания. Отличить «рамник» для газобетона можно по ромбовидным разрезам в нижней части металлического дюбеля.

Для монтажа элемента потребуется просверлить отверстие

Минус такого крепежа в отсутствии возможности демонтажа без повреждений пеноблока. Выкрутить винт-сердечник еще возможно, а удалить железную часть из полости пенобетона без его повреждения не получится.

Правильность применения крепежей

Применение крепежа для пеноблоков требует соблюдения правил и рекомендаций:

  1. Если закрепляется тяжелая конструкция (окна, двери), нельзя делать отверстия в проеме из пеноблока на расстоянии менее 5-8 см от края. Материал имеет ячеистую структуру и легко скалывается по краям.
  2. Глубина установки «пробок» из ПВХ или иного материала должна быть не менее 6 см.
  3. Из отверстий, подготовленных для монтажа химического анкера, необходимо предварительно выдуть мелкую пыль.
  4. Диаметр вкручиваемых дюбелей должен быть больше подготовленного для них отверстия на 2-3 мм, но не более ширины юбки.
  5. Вкручиваемый крепеж нежелательно монтировать при помощи шуруповерта, так как легко провернуть его в посадочном отверстии, из-за чего значительно снижается надежность крепления.
  6. Для получения наилучшего результата поверхность газобетона можно оштукатурить раствором песка с цементом.

Нет необходимости жестко следовать вышеперечисленным рекомендациям, но нужно помнить о них и учитывать при монтаже той или иной конструкции. Например, если нужно повесить картину, нет необходимости сверлить отверстие более 6 см глубиной, достаточно 2-3 см. Можно установить небольшой дюбель, вес картины такое крепление выдержит.

Особенности крепления тяжелых конструкций к пеноблоку

Если нужно надежно закрепить к пенобетону тяжелую конструкцию, к выбору крепежа необходимо подходить максимально ответственно. Лучший вариант – это сквозное крепление при помощи металлических шпилек и пластин на болтах. Но такой вариант не всегда возможен. Второй способ – использование для крепления химического анкера совместно с металлическим анкерным болтом или шпилькой длиной более 15 см. Такая технология позволит максимально равномерно распределить нагрузки и предотвратит внутреннее разрушение материала.

Рекомендации опытных строителей

Опытные строители рекомендуют по возможности избегать крепления к пеноблоку тяжелых конструкций. Если это невозможно, то нужно использовать для монтажа качественные химические анкера. Также строители не рекомендуют использовать для вкручивания метизов электроинструмент. Мощный шуруповерт способен выдернуть из пеноблока даже установленный химический анкер, не говоря об обычных дюбелях.

В видео ниже производится сравнение надежности крепления химического анкера, саморезов по пенобетону и металлических дюбелей по пенобетону:



krepezhinfo.ru

Дюбель для пеноблока — как выбрать подходящий для пенобетона?

Одним из недостатков домов из пенобетона называют тот факт, что на пеноблочные стены невозможно повесить что-то тяжелое. При строительстве пенобетонных домов советуют предусмотреть специальные закладные, на которые можно крепить шкафы, полки и т.п. На самом деле, для этих целей существуют специальные дюбели для пеноблоков.

Дюбели (или как говорят профессионалы, дюбеля) – это крепежные элементы, которые позволяют прикрепить на любую поверхность всё что угодно. Для пеноблоков используют специальные дюбеля – пластиковые или металлические. При помощи специальных дюбелей можно крепить к пеноблокам на шурупах мебель, картины, арматуру, сантехнику и любое оборудование.

Металлические дюбели

Дюбель может быть изготовлен из оцинкованной стали. При помощи металлических дюбелей можно прикрепить к пеноблоку всё – от картины до навесного шкафа. Дюбель – это полая цанга и винт. Цанга состоит из нераспорной части и четырех фиксирующих сегментов.

Металлический дюбель

Самая важная деталь металлического дюбеля – это бортик, защищающий дюбель от выпадения в просверленное отверстие. На бортике имеются зубцы, которые не дают дюбелю проворачиваться вокруг собственной оси.

Совет прораба:
Дюбель можно выкрутить из стены и использовать повторно. Металлические дюбеля – многократного использования, после повторной установки они не менее надежно удерживают крепежные винты.

Пластиковые дюбели

Пластиковый дюбель

Более дешевый вариант для крепежа – это пластиковые дюбели с резьбой, которые легко вкрутить в пористый материал. В пластиковый дюбель вкручиваются метрические шурупы, особенно удобно делать это при помощи шуруповерта.

Нейлоновый дюбель

Рамные дюбели

Рамный дюбель

Для крепежа оконных и дверных проемов используют рамные дюбели, которые могут быть пластиковыми (нейлоновыми) или металлическими. Такие дюбели отличаются длинной распорной частью, на конце которой находится сквозное отверстие. Благодаря увеличенной длине фиксация происходит в нескольких полостях пористых материалов, к которым относится пенобетон. Рамный дюбель выдерживает очень высокую нагрузку.

Зачем нужен дюбель

При работе с пенобетоном дюбели необходимы, так как их цанги раскрываются при вкручивании шурупов, поверхность дюбеля благодаря этому лучше прижимается к пеноблоку, что повышает надежность крепежа.

Совет прораба:
Пеноблоки сверлятся обычной дрелью, а не перфоратором. Необходима не сила, а аккуратность. Сначала просверливается отверстие под дюбель, затем оно очищается, в него вставляется дюбель. Если дюбель вкручивающийся, то его нужно закрутить, а затем в него вставить винт и закрутить его на требуемую глубину.

Видео: надежное крепление к пенобетону

Какой дюбель лучше для пеноблока?

Лучше тот, который обеспечивает лучшее сцепление крепежа с пенобетоном. Это может быть один из следующих вариантов:

  • для зеркал или светильников лучше использовать нейлоновые дюбели диаметром до 12 мм;
  • для монтажа трубопровода (газ, водопровод, канализация) лучше взять металлические дюбели;
  • если нужно навесить тяжелую мебель, стоит взять специальные металлические дюбели;
  • для фасадных работ есть специальные фасадные дюбеля;
  • рамные дюбели используются при установке оконных и дверных коробок, а также при монтаже направляющих на пеноблочных стенах;
  • лёгкую фотографию, небольшую картину или настенный календарь выдержит и простой гвоздь, для которого дюбель не нужен.

Какие бы дюбели вы ни выбрали, использовать их нужно с крепежами, предназначенными именно для них.

2bloka.ru

Крепление в пенобетонную стену – чем лучше крепить к пеноблоку?

Крепление к пеноблоку

Виды креплений к пеноблоку

Прежде, чем переходить непосредственно к рассмотрению изделий и их особенностей, давайте посмотрим на то, с чем возможно будет работать:

  • Простой дюбель;
  • Дюбельный гвоздь;
  • Простой и химический анкер;
  • Винт М4;
  • Саморезы.

Каждое из перечисленных креплений для пенобетона может быть использовано на различных этапах строительства. Конечно, в основном, это крепления, используемые в отделке.

Обращаем внимание! Здесь в отделочным работам отнесли и внешнюю отделку. Только в этой ситуации потребуется анкер, который покрывается антикоррозийным покрытием, во избежание ржавчины и потери своих свойств.

Дюбель для пеноблока

В первую очередь в качестве крепежа для пеноблока рассмотрим именно дюбель. Характерным для дюбеля техническим действием является то, что он распирается внутри стены. В итоге он уплотняя материал, создает внутренние опоры.

Важным моментом является и то, что резьба дюбеля с легкостью проходит во всех порах пенобетона и не нарушает его структуры. Производятся дюбели или нейлоновые, или металлические, а вы уже будете выбирать из своих потребностей.

Для установки дюбеля понадобится распорка на шуруповерт или дрель. Но с учетом состава и плотности блока больше будет подходить шуруповерт. Кстати, мы можем помочь подобрать хороший шуруповерт или выбрать дрель для дома.

Полезный совет! Рекомендуем шуруповерт потому, что во время работы с пенобетоном не нужны высокие обороты дрели. Помимо этого дрелью легко можно деформировать и повредить пеноблок

Можно еще обратить внимание, что нейлоновые (пластиковые) дюбели предназначены для работы с металлическими шурупами или саморезами. К тому же они будут более экономичным вариантом среди прочих. Так, к примеру, 100 подобных дюбелей будут стоить до 6 раз меньше, чем такое же количество металлических.

Дюбельный гвоздь

Варианты креплений к пенобетону будут зависеть не только от их предназначения, но также и от плотности материала. Все дело в том, что блоки не всегда однородны. Поэтому рекомендуется выбирать крепеж для различной плотности материала, например, для межкомнатных перегородок.

Дюбельные гвозди, как крепеж в пеноблок, будет отлично подходить как раз для стенового плотного пеноблока. В случае с этим крепежом можно обратить внимание и на внешние работы. Все потому, что дюбельный гвоздь прекрасно подходит для сквозной и быстрой фиксации дерева, алюминиевых и металлических профилей к газобетонному основанию.

Вы наверняка представляете, как важно выполнить прочную обрешетку, к примеру, для сайдинга. Даже внешне легкий виниловый сайдинг несет под собой дополнительные нагрузки на опираемую стену. И после этого подумайте, какую должен выдерживать нагрузку пенобетон в точке установки крепления и не подвергаться деформациям.

Здесь стоит отметить, что крепеж для пеноблоков в форме дюбельных гвоздей может применяться и для установки вентилируемых фасадов, а также фасадных навесов. Они также могут с успехом применяться и в обустройстве подвесных потолков, а также фиксации кабельных трасс.

Обращаем внимание! У этого вида крепления для пенобетона имеется одна конструктивная особенность – расположение специальных ребер по телу материала. Эти ребра будут врезаться в пенобетон и прочно фиксировать внутри блока дюбель. Помимо этого, подобная особенность дает возможность равномерного распределения давления, образовываемого внутри блока. А это позволяет говорить о высоких нагрузках на крепеж.

Анкера

Сразу стоит сказать, что анкер для пеноблоков будет отличаться от тех, которые все привыкли использовать в плотных стенах. Все дело в том, что обычные анкера в менее плотном пенобетоне не будут выдерживать необходимые нагрузки.

Нужные нам анкера имеют следующие особенности:

  • Они имеют или распорную часть, или пластиковый дюбель;
  • Могут применяться и путем склеивания.

Технология работы с подобными анкерами простая и состоит в следующем:

  • Производится сверление;
  • Вставляется анкер;
  • Выполняем разжимание и элемент попадает в резьбу.

По подобной схеме и выполняется самое прочное крепление к пенобетону, используемое сегодня в строительстве.

Помимо этого существует химический анкер. Это тоже очень современный и прогрессивный способ монтажа, который можно охарактеризовать следующими моментами:

  • Способность нести высокие нагрузки;
  • Универсальность;
  • Морозостойкость.

По примеру работ можно назвать осуществление крепление мауэрлата к пенобетону. В подобных работах используется только один вариант – анкера с резьбой и гайками.

Принцип работы не будет принципиально отличаться от работы в кирпичной кладке. Отличием будет лишь то, что в случае с пеноблоками придется выполнять бетонный армопояс, т.к. отдельно пенобетон не может выдерживать высокую нагрузку кровли.

Особенности выбора и монтажа дюбеля для пеноблока (пенобетона)

Дюбель для пеноблока – это специальный крепежный элемент, благодаря которому становится возможным монтаж разнообразных предметов, техники, мебели к хрупким стенам из пористого материала.

Пеноблочные стены отличаются хрупкостью, особой структурой, из-за чего обыкновенные гвозди или саморезы не могут надежно закрепиться внутри. В связи с этим многие мастера предпочитают заранее предусматривать специальные закладные там, где планируется к стене что-то монтировать.

Вовсе не обязательно заблаговременно продумывать все тонкости (да и трудно в процессе строительства решать, что где будет закреплено), ведь для обустройства качественного и прочного монтажа можно использовать специальные дюбели для пеноблоков. Их существует несколько видов, отличающихся по типу конструкции, материалу, размеру, особенностям монтажа.

Используя дюбель для пенобетона, к стене из блоков можно крепить картины, мебель, полки, сантехнику, арматуру, разное оборудование, гарантируя качество, надежность и длительный срок службы крепежа.

Почему пенобетону нужен особый крепеж

Пеноблоки производят из воды, песка, цемента и специального пенообразователя. Блоки получаются ячеистыми, материал – достаточно хрупким для монтажа различных крепежей.

Основные отличительные особенности пеноблоков: небольшая масса, низкая плотность, высокий уровень гигроскопичности, пористая структура. По большей части свойства выступают преимуществами в процессе строительства и эксплуатации зданий, но никак не в момент крепления каких-то предметов к стенам.

Структура пенобетона пористая, сцепление с материалами дает не очень хорошее, поэтому не всегда блоки могут справиться с нагрузками, в связи с чем для них предусматривают специальные дюбеля.

Правильно подобранный крепеж для пеноблока не только качественно зафиксирует оборудование или мебель, но и усилит рабочую конструкцию, значительно повысит процент допустимых нагрузок.

Крепеж для пеноблоков предполагает определенную конструкцию фиксирующих деталей – обычно они состоят из таких элементов: винт, кольцо, полукольцо, бортик, пустая втулка с распором. Многие анкера выполняются с зубьями, которые становятся надежным препятствием прокручиванию детали.

Есть и химические анкера для пеноблока, которые созданы специально для работы в ячеистых бетонах и обеспечивают максимальное качество крепления. В данном случае основная задача дюбеля – создание в блоке внутренней опоры в процессе расширения внутри газобетона и сохранение хрупкого материала от разрушений.

Дюбели могут быть разных диаметра и длины, сделанными из металла или пластика, поставляются в фасовке по 50-1000 штук. По сфере применения дюбели для пенобетона бывают предназначенными для наружных/внутренних работ, по способу монтажа – забивными, вкручивающимися и другими (отдельно выделяют химические анкера).

Какой крепеж предпочесть

В современных строительных магазинах можно найти самые разные анкера для пеноблока, которые отличаются по материалу, конструкции, форме, длине, диаметру. Самые распространенные варианты – металлический дюбель-гвоздь, химический анкер, винт М4, анкерный болт, разного типа саморезы.

Критерии выбора типа крепления по пеноблоку:

  • Пластиковый крепеж – выбирают для монтажа предметов интерьера небольшой массы
  • Дюбель-гвозди – для обустройства сквозных креплений строительных материалов снаружи/внутри помещения
  • Металлический анкер – подходит для навесного оборудования, мебели большого веса
  • Метрический винт – актуален для установки дверей, окон, разного рода технического оборудования
  • Болты для фундамента – применяются там, где проводятся работы высокой сложности с немалыми нагрузками
  • Химический анкер – универсальное крепление для пеноблока, которое обеспечивает максимальную надежность и может применяться в самых разных случаях

При выборе крепежа, в первую очередь, учитывают планируемые нагрузки – чем большая нагрузка предполагается, тем более прочным, сложным по конструкции и длинным должен быть дюбель.

Дюбель пенобетонный

Раздумывая о том, какой выбрать крепеж для пеноблоков, что лучше всего подойдет для той или иной задачи, необходимо сначала рассмотреть все конструкции. Дюбеля для пенобетонных блоков обычно делают из металла или пластика. Каждый из материалов обладает своими недостатками и преимуществами.

Виды анкеров для пеноблоков по материалу:

  • Металл – такой вариант выбирают там, где есть серьезные требования по пожаробезопасности, нужно закрепить что-то большого веса, смонтировать строительную конструкцию и т.д. Дюбель оснащается четырьмя распорными сегментами, сделан с внешними зубцами, которые повышают несущую способность.
  • Нейлон – чаще используется в строительно-монтажных работах. Такой дюбель не изнашивается, не стареет, служит много лет, идеально подходит для крепления в быту не очень тяжелых предметов. Крепление к пеноблоку подбирают в соответствии с нагрузкой и типом монтируемого изделия, диаметр обычно составляет 4-12 миллиметров.
  • Полиэтилен, полипропилен – редко эксплуатируются, так как такие крепежи реализуют лишь в узкоспециализированных магазинах.

Кроме материала, выбирая дюбель в пеноблок, обращают внимание на длину анкера (соответствует нагрузке), диаметр, особенности конструкции.

Такое крепление в пеноблок используется довольно редко и лишь в том случае, если не будет создаваться серьезная нагрузка. Обычно этот вариант выбирают для крепления картин, рамок и т.д., монтируя саморез размером 3.5х55. Но если нагрузка не минимальная, лучше, все-таки, взять пластиковый дюбель и не рисковать разрушить хрупкие пенобетонные стены.

Специальных саморезов для пеноблока нет – обычно берут обыкновенные по дереву или конструкцию с рупорным пенобетонным анкером.

Данный тип дюбеля представляет собой металлический крепеж с распирающим элементом. Может применяться как для пенобетона, так и для плотного газобетона. Винт с металлическими распирающими элементами монтируется легко: сначала стену из пенобетона нужно разметить, сделать отверстие, вставить крепеж и затянуть, что заставит металлическую часть надежно зафиксироваться в блоке за счет распора.

Химический анкер

Химические анкеры для пенобетона – лидеры в сфере. Конструкция проста: анкер состоит из винта/шпильки, гильзы, инъекционного состава (специального клеящего вещества). Крепеж вживляется в пеноблок, распространяя клей внутри, не позволяя материалу крошиться, разрушаться. Данная система крепления считается наиболее эффективной, может использоваться для выполнения внутренних/наружных работ, поэтому металлический элемент выполняют с антикоррозийной оцинкованной оболочкой.

Стандартное исследование на разрыв крепежа по пенобетону показал, что обычный металлический анкер МВ-S способен выдержать 150 кгс, а химический – до 700 кгс. Клеящий состав анкера включает органическую смолу и цементный раствор.

Основные преимущества такого дюбеля: надежность и прочность, стойкость к минусовой температуре и влаге, длительный срок службы, простота монтажа, экологичность, универсальность. Единственный недостаток – высокая стоимость.

Дюбеля деревянные

Деревянные дюбеля дают возможность закрепить предметы с минимальным весом. Простой и дешевый вариант, не очень надежный по фиксации, но доступный и подходящий для выполнения элементарных операций.

«Скорая помощь» для пенобетонной стены

Деревянные дюбеля чаще используются не для новых креплений, а для заделки дыр от старых крепежей либо исправления дефекта от некачественно выполненной работы. Изделие может быть фабричным либо сделанным самостоятельно. Достаточно просто взять деревянный чопик, вбить его в отверстие.

Тут нужно соблюдать самое главное правило – деревянный чопик должен превышать диаметр отверстия. Его надежно вбивают в дырку, а потом уже гвоздями или саморезами крепят то, что нужно. Такое крепление вряд ли можно назвать самым лучшим и надежным, но при необходимости решение спасает от некрасивого отверстия в стене и решает задачу простейшего крепежа.

Делаем монтаж пенобетонного крепежа правильно

Чтобы крепление в пеноблоке прослужило много лет и выдержало предполагаемые нагрузки, необходимо правильно выполнить монтаж. Тут все зависит от выбранного дюбеля, особенностей конструкции и задачи.

Если речь идет об обычных дюбелях, то работы выполняют так: стену тщательно размечают с использованием строительного уровня, высверливают отверстия по ширине/длине дюбеля (размеры резьбы не берут в расчет), очищают полость от мусора и пыли, монтируют анкер, вкручивают винт на необходимую глубину.

Вкручиваемые дюбеля выполняют со специальной резьбой, поэтому монтируются они очень просто. Забивные анкеры делают с большими зубцами, которые расширяются в высверленном отверстии. Вбивают крепеж исключительно резиновым молотком, чтобы не повредить пеноблочную стену.

По-другому крепится химический анкер. Под него высверливают отверстие в формате цилиндра с коническим вырезом, потом отверстие очищают, устанавливают цилиндрическую втулку и заполняют полость раствором (или вставляют капсулу с клеем, которая в момент раздавливания выпускает вещество наружу), монтируют шпильку с резьбой.

Крепление дюбелей в пенобетонную стену

  • Сначала нужно приготовить необходимые инструменты для выполнения работ – сами крепления, шуруповерт со сверлами (точно соответствующими по диаметру крепежу или чуть меньше), шестигранник, строительный уровень.
  • Потом стену тщательно размечают, планируя места крепежа и используя уровень.
  • По меткам делают отверстия – по длине равные длине дюбеля + 2 его диаметра.
  • Очищают отверстия строительным пылесосом или любым инструментом, позволяющим вычистить остатки пенобетона и пыль.
  • Шестигранником вкручивают дюбель.
  • Далее нужно смонтировать крепление.

При правильном выборе дюбеля в точном соответствии нагрузкам и поставленным задачам выполнить долговечное и надежное крепление не составит труда. В Москве и области, других регионах представлен большой выбор разнообразных изделий по конструкции, типу, нагрузке, материалу. В процессе работ важно соблюдать технологию и последовательность действий, все делать тщательно и качественно.

Источник: https://1beton.info/proizvodstvo/rabota/krepezh/dyubel-dlya-penobloka

Саморезы для кирпичной кладки — Concrete Fastening Systems, Inc.

Покупка шурупов по бетону

Саморез — это винт, который при вкручивании в отверстие самонарезает резьбу. Саморезом не просверливают отверстие и не нарезают резьбу, которая была бы …

Процесс нарезания резьбы

При нарезании резьбы в кладке ходовая резьба выполняет всю обрезку кладочного материала и предназначен для нарезания резьбы глубиной до 1–3 / 4 дюйма. Абразивность кладки будет определять точную глубину, на которую может врезаться любой конкретный шуруп. Ходовая резьба затупится и попадет в точку, где она больше не сможет обрезать резьбу, и остановит проникновение винта. По мере врезания резьбы в кладку образуется пыль. Резьба предназначена для удаления пыли и предотвращения помех при установке винта. Следовательно, просверленное отверстие в кирпичной кладке должно быть немного глубже, чем может проникнуть винт, чтобы пыль, образующаяся в процессе приклеивания, могла попадать внутрь и убираться.

Диаметр отверстия

Диаметр отверстия имеет решающее значение, и его необходимо просверлить в соответствии с инструкциями производителя. Рекомендации для анкеров-шурупов для каменной кладки следующие: диаметр 3/16 дюйма требует, чтобы диаметр отверстия был равен 5/32 дюйма, а диаметр 1/4 дюйма требует отверстия 3/16 дюйма. Отверстие необходимо просверлить твердосплавным сверлом, отвечающим стандартам ANSI. Стандарты ANSI обеспечивают соблюдение требований допусков на размер отверстий. Любое отклонение в размере отверстия повлияет на значения удержания и может сделать значения удержания несуществующими.

Делаем отверстие

Отверстие в кладке необходимо просверлить с помощью Сверло с твердосплавными напайками по стандарту ANSI, используемое в перфораторе , установленном в режимах ударного и вращательного действия. Это обеспечит правильную форму и допуск отверстия, чтобы винт имел минимальные значения удержания. Просверленное отверстие необходимо очистить от пыли и мусора, иначе это может повлиять на удерживающие параметры. Использование металлической щетки, сжатого воздуха или вакуума в сочетании обычно достаточно, чтобы очистить отверстие перед тем, как вставить винт.

Размеры саморезов для кирпичной кладки

Размеры всех шурупов для каменной кладки обозначены двумя цифрами. Первое число представляет диаметр винта, а второе число соответствует его длине. Они бывают двух диаметров: 3/16 дюйма или 1/4 дюйма, причем каждый диаметр доступен в нескольких вариантах длины. Каждый диаметр имеет длину от 1-1 / 4 дюйма до 6 дюймов, но не все длины доступны для обоих диаметров. Диаметр винта, используемого для конкретного применения, определяется требуемыми значениями удержания и диаметром отверстия в прикрепляемом элементе.Длина используемого винта зависит от толщины скрепляемого материала. Длина винта, используемого для любого конкретного применения, определяется путем добавления минимального заделывания в 1 дюйм толщины скрепляемого материала. Это даст вам минимальную длину винта, которую можно использовать. Максимальная длина винта определяется путем прибавления толщины скрепляемого материала к максимальной глубине заделки в 1-3 / 4 дюйма.

Стили головы

Анкеры-шурупы для каменной кладки доступны с двумя разными типами головок, предназначенными для разных типов применения. Если приложение требует, чтобы головка была утоплена в закрепляемый материал, следует использовать винт с плоской потайной головкой Phillips. Если головка винта будет находиться на поверхности скрепляемого материала, следует использовать головку с шестигранной шайбой.

Типы саморезов

Винты для каменной кладки производятся из углеродистой стали с синим покрытием или из нержавеющей стали 410 с защитным покрытием. Стандартный шуруп для кирпичной кладки с синим покрытием предназначен для использования в помещениях, где нет влаги.Для использования вне помещений или во влажной атмосфере следует использовать нержавеющую сталь 410.

Сделано в Америке

Торговая марка Tapcon — это оригинальные шурупы для каменной кладки, которые до сих пор производятся в Соединенных Штатах Америки. Чтобы обеспечить лучшую цену и доступность, CONFAST.com, подразделение Concrete Fastening Systems, Inc., имеет на складе все размеры и отправит ваш заказ в тот же день, когда он будет размещен. Наша доставка всегда бесплатна в континентальной части США.

30 июня 2013 Майк Писторино

Саморезы по металлу по металлу


SFS сочетает в себе прочность стали и интеллектуальную инженерию для производства полного ассортимента винтов металл-металл


Изучите саморезы металл-металл, предлагаемые с различной длиной, из углеродистой или нержавеющей стали и нагрузкой -подшипниковые емкости, а также 50 различных расцветок.

14 Тип A

  • 3/8 дюйма AF Шестигранная головка
  • Тип A
  • Уплотнительная шайба
  • Толщина насадки: 0,044— 0,075 дюйма
  • Доступные длины: 3/4 дюйма, 1 дюйм, 1-1 / 4 «, 1-1 / 2», 2 «, 2-1 / 2», 3 «, 3-1 / 2», 4 «, 5», 6 «
Лист технических данных | PDF

1 / 4-14 Тип AB

  • 3/8 «AF Шестигранная головка
  • Уплотнительная шайба для приклеивания
  • Толщина насадки:.044 — .500 «
  • Доступные длины: 3/4″ 1 «, 1-1 / 4», 1-1 / 2 «
Лист технических данных | PDF

1 / 4-14 Тип B

  • 3/8 «AF Шестигранная головка
  • Прокладочная шайба
  • Толщина насадки: 0,044—.500 «
  • Доступные длины Тип: 3/4″, 1 «, 1-1 / 2», 2 «, 2-1 / 2», 3 «, 3-1 / 2», 4 «, 5», 6 «
Лист технических данных | PDF

17 Тип AB

Ремонт без снятия изоляции
  • 3/8 «AF Шестигранная головка
  • Тип AB
  • Уплотнительная шайба для приклеивания
  • Толщина насадки:.036 — .060 «
  • Доступные длины: 3/4″ 1 «, 1-1 / 2
Лист технических данных | PDF

1 / 4-14 ZAC

® Тип 17-AB
  • 3/8 дюйма AF Шайба с шестигранной головкой из цинкового сплава
  • Фрезерованный острие типа 17-AB
  • Шайба EPDM
  • Диаметр сверления:.018 — .030 «
  • Доступные длины: 1″, 1-1 / 2 «, 2», 2-1 / 2 «
Лист технических данных | PDF

# 17 ZAC

® Тип AB Ремонт без снятия изоляции
  • 3/8 дюйма AF Шайба с шестигранной головкой из цинкового сплава
  • Тип AB
  • Шайба EPDM
  • Ремонтный крепеж для снятого # 14 типа A или 1 / 4 «AB
  • Доступные длины: 1″, 1-1 / 2 «
Лист технических данных | PDF

304 Пробойники из нержавеющей стали

14 Тип A 304SS

  • 3/8 дюйма AF 304 Шестигранная головка из нержавеющей стали
  • Тип A
  • Уплотнительная шайба из нержавеющей стали
  • Толщина насадки:.044 — 0,075 дюйма
  • Доступные длины: 3/4 дюйма, 1 дюйм, 1-1 / 4 дюйма, 1-1 / 2 дюйма, 2 дюйма, 2-1 / 2 дюйма, 3 дюйма, 3-1 / 2 «, 4», 5 «, 6», 7 «, 8»
Лист данных продукта | PDF

1 / 4-14 Тип AB 304SS

  • 3/8 дюйма AF 304 Шестигранная головка из нержавеющей стали
  • Тип AB
  • Уплотнительная шайба из нержавеющей стали
  • Толщина насадки:.044 — .500 «
  • Доступные длины: 3/4″, 1 «, 1-1 / 4», 1-1 / 2 «
Лист технических данных | PDF

1 / 4-14 Тип B 304SS

  • 3/8 дюйма AF 304 Шестигранная головка из нержавеющей стали
  • Тип B
  • Уплотнительная шайба из нержавеющей стали
  • Толщина насадки:.044— .500 «
  • Доступные длины: 3/4″, 1 «, 1-1 / 2», 2 «, 2-1 / 2», 3 «, 3-1 / 2», 4 «, 5» , 6 дюймов, 7 дюймов, 8 дюймов
Лист технических данных | PDF

17 Тип AB 304SS

Ремонт без снятия изоляции
  • 3/8 дюйма AF 304 Шестигранная головка из нержавеющей стали
  • Тип AB
  • Уплотнительная шайба из нержавеющей стали
  • Доступные длины: 3/4 дюйма, 1 дюйм, 1-1 / 2 «
Лист технических данных | PDF

Мы совершенствуем наши стальные крепежные детали путем тщательных испытаний и отзывов клиентов, в результате чего мы получаем винты, которым можно доверять.Наша команда готова помочь вам найти идеальный винт в зависимости от прочности прикрепляемого металла, предполагаемого кровельного или панельного применения, деталей проекта и условий здания. Позвоните по телефону 1-800-234-4533, чтобы начать!

Гипсокартон

— Как я могу найти места, где можно прибить / вкрутить стены дома из изоляционного бетона?

Я не эксперт, но похоже, что у вас есть то, что есть у нас дома, поэтому я скажу то, что знаю (и / или могу сослаться).

Из Википедии: «Формы представляют собой взаимосвязанные модульные блоки, которые укладываются сухим способом (без раствора) и заполняются бетоном.Формы сцепляются друг с другом, как кирпичи Lego, и служат для создания формы несущих стен или полов здания ».

Другими словами, никаких деревянных шпилек. Просто старый пенополистирол.

Если вы можете посмотреть на верхнюю часть стены, вы действительно сможете увидеть выступающую верхнюю часть блокирующей конструкции, похожую на кирпич Lego. Это также скажет вам, насколько толстая форма.

В то время как Википедия говорит, что формовые кирпичи укладываются в сухой штабель, меня не удивило бы, если бы между ними было немного клея (это вроде как хорошая идея, но возможно, производители форм не рекомендуют этого по какой-то причине) .

По поводу того, как крепили гипсокартон: в нашем случае просто шурупами. Также целесообразно дополнительно использовать клей, если, конечно, он не будет разъедать пенополистирол (или другой материал). На самом деле пенополистирол оказался на удивление прочным, когда я сверлял в него шурупы. Учитывая, что они использовали где-то около 20 шурупов на листе гипсокартона шириной 4 фута от пола до потолка, у меня нет опасений по поводу его падения.

На стенах наших ICF есть электрические розетки и телефонные гнезда, а линии и коробки размещаются путем вырезания соответствующих полостей.Это создает еще один фактор, который следует учитывать при сверлении в стене ICF. В частности: насколько прямые каналы были вырезаны и в каком направлении они были вырезаны? Использовали ли на маршруте ногтевые пластины?

Теперь, что касается надежного крепления вещей к стене … Я сомневаюсь, что с точки зрения поддержки он был бы эквивалентен шпильке, и у меня возникли проблемы с поиском информации по этой теме в Интернете. Если гипсокартон прикреплен непосредственно к ICF, у вас не будет полости за стеной для размещения анкера раздвижного типа, так что это исключено.Конечно, если вы сделаете предположение, что стена сама по себе не менее прочна, чем гипсокартон (на самом деле, я бы предположил, что она хотя бы немного прочнее), вы можете использовать самосверлящий анкер для гипсокартона (у Lowe’s есть один фирменный «ТОГГЛЕР») и получите много места. Кроме того, вы можете использовать их в любом месте (за исключением трассы проводов, как указано выше), не беспокоясь о том, чтобы ударить по шпильке после того, как вы просверлили гигантское отверстие в гипсокартоне.

Выбор подходящего винта для металлических панелей

Такие маленькие и простые вещи, как винты и крепежные детали, легко игнорировать как жизненно важный компонент строительного проекта.Для металлических крыш крепежные элементы составляют менее 1% от общей стоимости установки, , но они могут привести к 100% разрушения кровли .

Ваша крыша может выйти из строя из-за сломанных креплений, неправильно установленных креплений, изношенных уплотнительных шайб или самой простой ошибки: неправильного использования винтов.

В Western States Metal Roofing мы производим металлические кровельные панели и металлические сайдинговые панели для широкого спектра коммерческих и жилых проектов. Мы работали с тысячами подрядчиков на протяжении двух десятилетий и постоянно получаем вопросы о том, какой тип винтов использовать.

Ответ, конечно, не всегда так прост. При выборе винта для металлической кровли или сайдинга необходимо учитывать множество различных факторов.

В этой статье мы рассмотрим различные крепежи, чтобы помочь вам решить, какой крепеж для металлической кровли лучше всего подойдет для вашего конкретного проекта.

Факторы, которые следует учитывать при выборе крепежа для металлической кровли
  • Тип панельной системы
  • Цвета винтов
  • Идентификатор крепежа
  • Покрытие и материал винта
  • Требуемая длина винта
  • Тип необходимого винта
  • Tek / Самосверлящие винты
  • Острие для сверления шурупов
  • Размеры винтов
  • Типы головок винтов
  • Количество ниток

Если вы монтажник своими руками, вам необходимо знать , как правильно закрепить кровельные саморезы для металла . Мы можем вам помочь и в этом.

Выбор правильного крепежа для открытых и скрытых панельных систем

Тип используемого крепежа зависит от того, устанавливаете ли вы панели с открытыми или скрытыми креплениями. Волнистая гофра и панель R являются примерами открытых крепежных панелей. Стеновые панели со стоячим швом или заподлицо представляют собой панель со скрытым креплением.

При установке открытых панелей крепления используются крепления с резиновыми уплотнительными шайбами ​​для повышения водонепроницаемости панелей и предотвращения проникновения воды.

Панели скрытого крепления используют крепеж с низкопрофильной головкой, чтобы избежать контакта с нижней стороной кровельной панели.

Панели скрытых застежек, которые используют зажимы, такие как стоячий шов с защелкивающимся замком, обычно используют застежки типа «блины». В системе, в которой не используются зажимы, например, в стоячем шве с гвоздями, используются крепежи сверхнизкого профиля.

Подходящие винты по цвету металлических панелей

Металлические панели представлены в широкой цветовой гамме.К счастью, застежки тоже.

Доступны винты с головками креплений, окрашенными в цвет металлических панелей. Благодаря этому крепежные элементы гармонируют с металлическими панелями кровли и сайдинга, придавая им более гладкий и аккуратный вид.

Идентификатор крепежа

Это основные компоненты анатомии застежки

  • Диаметр — Диаметр стержня, а не диаметр головки винта.
  • Резьбы на дюйм — Пример. Винт № 12–14 имеет диаметр № 12 и 14 витков на дюйм.
  • Длина — Начинается с нижней стороны головки и включает в себя острие сверла и уплотнительную шайбу. Стиль головы входит в длину только на потайных застежках.
  • Тип головки — Самыми распространенными кровельными винтами для металла являются шестигранная головка, шестигранная головка с шайбой и блинная головка.
  • Тип острия сверла — Самосверлящие, самонарезающие и саморезные
  • Материал — Углеродистая сталь и нержавеющая сталь являются двумя наиболее распространенными.
  • Покрытие — Чаще всего используются оцинкованные винты. Головка винта обычно окрашивается в тот же цвет, что и металлические панели.
  • Уплотнительные шайбы — Винты либо будут иметь резиновую уплотнительную шайбу для защиты от атмосферных воздействий, либо не будут.

Выберите правый винт в зависимости от типа материала

При выборе материала для винтов учитывайте тип металла, в который они крепятся.Когда разнородные металлы контактируют и подвергаются воздействию влаги, возникает гальваническое воздействие.

Гальваническое воздействие между разнородными металлами может привести к преждевременному выходу из строя крепежа, что подвергает панели риску утечки. Проще говоря, когда определенные металлы вступают в контакт друг с другом, один металл приносит себя в жертву другому.

Как правило, чем дальше друг от друга находятся материалы в гальванической серии (см. Таблицу ниже), тем выше риск гальванической коррозии.Чем дальше друг от друга находятся металлы на диаграмме, тем сильнее будет коррозия.

Какой тип винтового покрытия использовать на металлической крыше?

Материалы вашей металлической кровли и сайдинга будут определять отделку, покрытие и материалы для соответствующих шурупов.

  • Алюминиевая кровля — Используйте винты из нержавеющей стали типа 304 с соответствующим цветом краски на головках винтов. Никогда не используйте нержавеющую сталь 410 на алюминиевой крыше.
  • Медная кровля — Используйте винты из нержавеющей стали типа 410, которые также имеют медное покрытие.
  • Corten Roofing — Используйте винты из нержавеющей стали с темно-коричневой головкой.
  • Металлическая кровля — Используйте оцинкованные винты, которые далее будут называться оцинкованными винтами. Головки шурупов должны быть окрашены в тот же цвет, что и металлические панели кровли или сайдинга.

Какая правильная длина винта для металлической кровли?

Если ваши крепежные детали недостаточно длинные, чтобы проникнуть через весь материал, можно с уверенностью сказать, что установка у вас не будет успешной.Правильный крепеж должен быть не только достаточно длинным, чтобы проходить сквозь материал, но вы также должны учитывать длину сверла, если вы используете саморезы.

Что наиболее важно, вы хотите, чтобы винт проник как минимум на один дюйм в материал, к которому вы крепитесь.

Длину обычно округляют до следующей половины или четверти дюйма, чтобы обеспечить достаточную длину застежек. Имейте в виду, что чем длиннее винт, тем больше скручивающая деформация возникает во время заворачивания.Иногда это может привести к поломке крепежа при установке.

Длина винтов для металлической кровли

Длина винта измеряется по-разному в зависимости от того, имеет ли винт шестигранную или плоскую головку. Винты с шестигранной головкой будут измеряться от нижней части шестигранной головки, а винты с плоской головкой — от верха головки винта.

Различные климатические условия и требования к нагрузке означают, что длина винта не всегда будет одинаковой. К каждой работе нужно относиться независимо.

Вот несколько общих рекомендаций:

  • Металлическая кровля со стоячим фальцем — 1-дюймовые блинные головки — наиболее типичные винты для крепления зажимов.
  • ½ ”Гофрированный — Винт крепится к высоте панели при кровельных работах. Эта панель имеет высоту ½ дюйма, поэтому вам понадобится винт длиной не менее 1,5 дюйма.
  • ⅞ ”Гофрированный — винт крепится к верхней части панели при кровельных работах. Гофрированная кровля имеет высоту ⅞ дюйма, поэтому вам понадобится винт длиной не менее 2 дюймов.
  • Панель
  • R, панель 7.2 и панели Ag — винт крепится к нижней части панели. Чаще всего используются винты длиной 1 дюйм.

Длина винтов для металлической обшивки

Так же, как металлическая крыша, требования к работе всегда будут разными. Всегда уточняйте у своего инженера. Вот несколько общих рекомендаций:

  • Стеновые панели для скрытых креплений — 1 дюймовые блинные головки являются наиболее типичными винтами.
  • Открытые крепежные панели — винт будет крепиться к низу панели.Чаще всего используются винты длиной 1 дюйм.

Типы винтов для металлической кровли

Выбор правильного типа крепежа для металлической кровли зависит от того, к чему он будет прикрепляться во время установки. Большинство крыш жилых домов имеют фанерную основу. Коммерческие или сельскохозяйственные работы также могут быть прикреплены к дереву, но также распространено прикрепление шурупов к легким металлическим прогонам или тяжелым стальным двутавровым балкам.

Pro Совет: всегда заказывайте винты с уплотнительными шайбами, как показано ниже, чтобы предотвратить протечки через крышу.

Кровельные винты по металлу по дереву

Самым распространенным типом крепежа для металлической кровли являются кровельные саморезы для металла по дереву. Производители крепежа обычно указывают прочность на вырыв для множества различных пород древесины, поскольку не вся древесина одинакова. Это помогает подобрать крепеж, подходящий для вашего проекта.

Примером крепежа для деревянной основы является шуруп №9 по металлу по дереву или шуруп по металлу №10 для кровли. Эти шурупы имеют очень острую самопрокалывающуюся точку, которая может пробить стальной лист 20-29 калибра, а затем в древесину без предварительного сверления, проскальзывания или повреждения металлических панелей.

Кровельные винты металл-металл

Существует несколько типов винтов, которые можно использовать для крепления к металлу или стали. Правильный винт зависит от области применения и толщины стали.

Типы кровельных саморезов по металлу
  • Винты, которыми крепится боковой борт металлических панелей или крепится обшивка и планка.
  • Винты для крепления к легкому металлу, например к металлическим прогонам.
  • Винты для крепления к тяжелым стальным балкам, двутавровым балкам или стальным трубам.

Винты накладки

Тип декоративного винта, который вам следует использовать, зависит от панели, для которой он используется, и от того, подвержена ли она воздействию погодных условий. Если у вас есть регулировочный винт, который будет подвергаться воздействию погодных условий, на нем должна быть резиновая уплотнительная шайба. Если винт не находится в месте, где он может подвергнуться воздействию погодных условий, вы можете использовать винт с круглой головкой без уплотнительной шайбы.

Примером винта, который используется для соединения облицовки с открытой панелью крепежа, является крепеж ¼-14 Impax.Острие винта может проникнуть в обшивку калибра 20-29 и затем прикрепить обшивку к листу.

Винты с накатанной головкой

Накладные винты обычно называются стежковыми винтами. Схема винта для открытой панели с крепежом потребует винта с накатанной головкой для крепления бокового нахлеста панели. Эти винты обычно размещаются от 12 до 24 дюймов в центре на перехлесте панели.

Винты по металлу для легких манометров

Шурупы этого типа можно использовать для строительства металлических кровель или сайдинга.Для металлической кровли наиболее распространенным применением является крепление к металлическим прогонам. При работе с металлическим сайдингом это крепление к металлическим шпилькам.

Вы будете использовать этот тип винта, когда толщина металлических прогонов составляет 14 или 16 мм. Примером этого типа винта является № 12-14 Impax.

Металлические винты из стали большого калибра

Этот тип винта будет использоваться, когда толщина стали составляет до дюйма или больше. По мере того, как сталь становится толще, крепить ее непосредственно к стали становится все труднее.Два наиболее распространенных типа винтов, которые используются в этом приложении, — это самосверлящий инструмент № 12-24 Impax 4.5 и самосверлящий шуруп № 12-24 Impax 5.

Самоходные / Тек винты

Самосверлящие шурупы — это еще одно название шурупов Tek.

Винты

Tek имеют небольшую резьбу на конце, известную как сверло. Оба они просверливают собственное отверстие и образуют сопряженную резьбу. Винты Tek устраняют необходимость в предварительном сверлении и, следовательно, помогают быстрее выполнять проекты. Эти винты предназначены только для работы с металлом.

Есть одно исключение, известное как винт-расширитель Tek®, который имеет крылья и предназначен для использования при обработке дерева и металла.

Винты

Tek обозначаются числом от 1 до 5, которое указывает длину канавки или часть винта, определяющую уровень толщины металла, через который он может просверлить. По мере увеличения числа увеличивается толщина металла, через который он может проходить.

Винты Tek 4 и Tek 5

То, что винт может пробить толстую сталь, не означает, что для этого не потребуется много усилий.Существует лишь небольшая разница в стоимости между Tek 4, 4.5 и 5. Дополнительное время и усилия, необходимые при использовании Tek 4, не стоят минимальной экономии.

Мы рекомендуем по возможности использовать Tek 5.

  • Винты Tek 4.5 позволяют просверлить металл толщиной 0,075–375 дюйма.
  • Винты Tek 5 позволяют просверлить металл толщиной 0,075–0,500 дюйма.

Отверстия для сверления шурупов

Одна из самых непонятых частей винта — это само сверло.Клиенты часто используют все эти термины как синонимы. Самосверлящие и саморезные винты часто принимают за один и тот же продукт.

Между ними есть несколько общих черт, в том числе они часто имеют одинаковые размеры и типы головок. Однако они служат разным целям. Если вы закажете неправильное сверло, ваш винт не будет работать правильно.

Существует три основных типа стилей сверла для шурупов, и мы определим каждый из них.

  • Самосверлящий
  • Самонарезающий
  • Самопирсинг

Что такое самонарезающий винт?

На кончике винта будет острие сверла, позволяющее просверлить отверстие при формировании сопрягаемой резьбы.Он должен выполнять обе задачи за одну операцию. Самосверлящий винт должен просверлить собственное отверстие, чтобы считаться самосверлящим. Он используется в приложениях «металл к металлу».

Что такое самонарезающий винт?

Это винт, предназначенный для вбивания резьбы в материал. Они не предназначены для сверления металла. Перед установкой необходимо предварительно просверлить пилотное отверстие. Применяются как металл, так и дерево, но редко используются в проектах металлической кровли и сайдинга.

Что такое саморез?

Это винт, который предназначен как для прокалывания тонкого металла, так и для вбивания резьбы в материал. Острие сверла будет более острым и будет иметь две резьбы. Предварительно просверливать пилотное отверстие перед установкой не требуется. Это наиболее распространенный тип шурупов по металлу по дереву.

Выбор диаметра для металлических кровельных саморезов

Диаметр винта измеряется диаметром стержня.Чем выше число, тем шире винт.

Выбор подходящего винта будет зависеть от местных строительных норм, климата, предпочтений подрядчика и технических характеристик вашей работы. Каждая работа будет отличаться, и каждый винт имеет разные значения выдергивания. Лучшее, что мы можем сделать, — это дать вам несколько общих рекомендаций.

Вот наиболее распространенные размеры винтов:

  • # 9 и # 10 — это наиболее распространенные размеры для шурупов по металлу по дереву
  • # 12 — это самый распространенный винт металл к металлу
  • № 14 — Более широкий винт, который используется в районах с более тяжелыми снеговыми нагрузками

Выбор головки винта для крепежа

Крепежные детали бывают разных профилей, каждый из которых соответствует разным критериям.

Например, есть плоские винты, также известные как «винты-блины», которые используются, когда необходима установка на низком уровне. Другим примером являются винты с буртиком, которые имеют увеличенный купол под головкой, что полезно, когда тепловое движение может исказить отверстия.

Какие бывают типы головок винтов?
  • Шестигранная шайба — Поверхность шайбы обеспечивает опорную поверхность для приводных головок. Они могут быть как с прорезями, так и без них, хотя чаще встречаются без прорези.
  • Головка с цилиндрической головкой — Низкопрофильная головка, которая может быть крестообразной или квадратной формы.
  • Плоская головка — Головка этого типа погружается в дерево, обеспечивая гладкую отделку.
  • Овальная головка — Подобна плоской головке, но с овалом сверху для законченного вида.
  • Круглая шайба — Состоит из приподнятой плоской головки со встроенной шайбой, образующейся во время процесса высадки. Головка винта помогает предотвратить его чрезмерное вращение.
  • Винты для анкеров — Винты с большой головкой и низким профилем.
  • Винты с плоской головкой для фермы — Головка с самым низким профилем для крепления металла к металлу.
  • Вафельная головка — Используется для крепления фанеры к металлу.
  • Головка стекляруса для гипсокартона — Для крепления гипсокартона к металлическим шпилькам.
  • Pan Framing — Винт для крепления шпильки к направляющей.
  • Блинная головка — Очень низкопрофильная головка с большой опорной поверхностью.
  • Square Trim — Квадратный привод и уменьшенный напор для ограниченного пространства.

Выбор правильного количества ниток

Число резьбы, также известное как шаг резьбы или резьба на дюйм (TPI), показывает, насколько тонкая резьба на винте. Это важное соображение, поскольку именно оно определяет величину выдергивания винта

. Крепежные детали

США относятся к числу резьбы как резьбы на дюйм (TPI), поэтому 24 будет означать 24 резьбы на дюйм. Пример: № 12-24 — диаметр № 12 с резьбой 24 на дюйм.

Метрические крепежные детали относятся к количеству резьбы как к шагу резьбы или расстоянию между резьбой. Например, шаг 1,5 будет иметь 1,5 миллиметра между каждой резьбой.

Крепежные детали меньшего размера обычно имеют более тонкую резьбу, поэтому количество ниток выше.

Важность использования правильных винтов для металлических панелей

В этой статье мы рассмотрели множество вопросов, но теперь вы должны лучше понимать все доступные типы застежек.Использование правильных винтов для вашего проекта жизненно важно для долговечности металлической крыши или сайдинга, который вы устанавливаете.

Использование неправильных винтов или их неправильная установка — простая ошибка, которая может привести к повреждению, которого можно легко избежать. Потратьте дополнительное время, чтобы решить, какие крепежи лучше всего подходят для вашего проекта.

Western States Metal Roofing предоставит вам все необходимое, поскольку мы предлагаем все аксессуары, необходимые для успешной установки металлических панелей. При заказе металлической кровли или сайдинговых панелей мы предлагаем широкий выбор крепежа.

Для получения дополнительной информации по установке крепежа рекомендуем прочитать:

Как установить металлическую крышу с помощью крепежных винтов [Устранение протечек металлической крыши]

Сколько шурупов мне нужно для металлической кровли? Рекомендации по расположению и расположению винтов

Оценка интеллектуальной системы iQ ™ для быстрого ввинчивания винтов

% PDF-1.4 % 275 0 объект > / Метаданные 324 0 R / Страницы 25 0 R / StructTreeRoot 28 0 R / Тип / Каталог / Viewer Настройки >>> эндобдж 324 0 объект > поток False22017-07-03T18: 20: 13.659-05: 00 Библиотека Adobe PDF 9.0bf65cbaf3ae192ecce99c47aa898905b2cfd9d35283544Adobe InDesign CS4 (6.0.5) 2010-12-01T13: 34: 55.000-05: 002010-12-01T12: 34: 55.000-06: 002010-12-01T12: 34: 51.000 06:00

  • / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGSAAAAAAf / bAIQACgcHBwcHCgcHCg4JCQkOEQwLCwwRFBAQEBAQ FBEPEREREQ8RERcaGhoXER8hISEhHystLS0rMjIyMjIyMjIyMgELCQkODA4fFxcfKyMdIysyKysr KzIyMjIyMjIyMjIyMjIyMjIyPj4 + Pj4yQEBAQEBAQEBAQEBAQEBAQEBAQEBA / 8AAEQgApgEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8Am3lPyn5VufKui3Fxounz TTafaySSSWsLO7tDGzMzNGSSSdziqbf4M8n / APVh03 / pDg / 6p4q7 / Bnk / wD6sOm / 9IcH / VPFXf4M 8n / 9WHTf + kOD / qnirv8ABnk // qw6b / 0hwf8AVPFXf4M8n / 8AVh03 / pDg / wCqeKu / wZ5P / wCrDpv / AEhwf9U8Vd / gzyf / ANWHTf8ApDg / 6p4q7 / Bnk / 8A6sOm / wDSHB / 1TxV3 + DPJ / wD1YdN / 6Q4P + qeK u / wZ5P8A + rDpv / SHB / 1TxV3 + DPJ // Vh03 / pDg / 6p4q7 / AAZ5P / 6sOm / 9IcH / AFTxV3 + DPJ // AFYd N / 6Q4P8Aqnirv8GeT / 8Aqw6b / wBIcH / VPFXf4M8n / wDVh03 / AKQ4P + qeKpT5T8p + VbnyrotxcaLp 8002n2skkklrCzu7QxszMzRkkknc4qm3 + DPJ / wD1YdN / 6Q4P + qeKu / wZ5P8A + rDpv / SHB / 1TxV3 + DPJ // Vh03 / pDg / 6p4q7 / AAZ5P / 6sOm / 9IcH / AFTxV3 + DPJ // AFYdN / 6Q4P8Aqnirv8GeT / 8Aqw6b / wBIcH / VPFXf4M8n / wDVh03 / AKQ4P + qeKu / wZ5P / AOrDpv8A0hwf9U8Vd / gzyf8A9WHTf + kOD / qn irv8GeT / APqw6b / 0hwf9U8Vd / gzyf / 1YdN / 6Q4P + qeKu / wAGeT / + rDpv / SHB / wBU8Vd / gzyf / wBW HTf + kOD / AKp4q7 / Bnk // AKsOm / 8ASHB / 1TxV3 + DPJ / 8A1YdN / wCkOD / qnirvJn / KH6D / ANs2z / 5M R4qnWKsW1LzH5htL6e2tdHkuIY24pKI5SGHjVVphVC / 4r80f9WGX / kXN / wA0Yq7 / ABX5o / 6sMv8A yLm / 5oxV3 + K / NH / Vhl / 5Fzf80Yq7 / Ffmj / qwy / 8AIub / AJoxVWtvMHmy7dkTRxBwUuzTrKgIFNl5 Batv0xVR / wAV + AP + rDL / AMi5v + aMVd / ivzR / 1YZf + Rc3 / NGKu / xX5o / 6sMv / ACLm / wCaMVd / ivzR / wBWGX / kXN / zRirv8V + AP + rDL / yLm / 5oxVFab5j8w3d9BbXWjyW8MjcXlMcoCjxqy0xVlOBXYqkv kz / lD9B / 7Ztn / wAmI8VdrWqX1hcRx2sthGrJyIvZvTetSPhFRtiqzTNfVvV / S97psdOPpfV7hTX7 XLlzb5UxVHfp3RP + rja / 8j4 / + asVd + ndE / 6uNr / yPj / 5qxV36d0T / q42v / I + P / mrFXfp3RP + rja / 8j4 / + asVVbfVNNu5PRtbyCeQivCOVHag9lY4qler6vqFleGC3m02OMKDxu5 / Tkqf8mo2xVCReYdS MqCa60cRchzK3PxBa / FSrdaYVTr9O6J / 1cbX / kfH / wA1YFd + ndE / 6uNr / wAj4 / 8AmrFXfp3RP + rj a / 8AI + P / AJqxV36d0T / q42v / ACPj / wCasVVrbUdPvHKWl1DcOo5FYpFcgdKkKTiqJxVJfJn / ACh + g / 8AbNs / + TEeKp1irsVdirsVYc + ieeS7FNViCkkgc32H / InCq39B + e / + rtF / yMf / AKoYq79B + e / + rtF / yMf / AKoYq79B + e / + rtF / yMf / AKoYq79B + e / + rtF / yMf / AKoYquTRPPIdS + qxFQQSOb7j / kTi rMcCuxV2KuxV2KpL5M / 5Q / Qf + 2bZ / wDJiPFVPX9Ov7y5jktYnkVU4kpPHEK1J6SW0x / HFUq / QWs / 8s8v / SXB / wBkGFXfoLWf + WeX / pLg / wCyDFXfoLWP + WeX / pLg / wCyDFUZY + WppkY30lxaMDRVSWCW o8a / VEpgVFf4Vt / + W26 / 5I / 9k + Komw0KHT7gXKXM8pAI4Senx3 / 1IkP44qkPma4ij1RleXgeC7fW Iou38r2kx / 4bCqU / XLf / AH // ANPkH / ePxQ765b / 7 / wD + nyD / ALx + Ku + uW / 8Av / 8A6fIP + 8firvrl v / v / AP6fIP8Avh5q765b / wC // wDp8g / 7x + Ksg8p3cUtxPChWQ8A / L10mYAGlKR28FBvillGBUl8m f8ofoP8A2zbP / kxHiqdYq7FXYq7FXYqpXMAuYHgZ3jD7c4mKON6 / Cy7jFUu / w / D / AMt1 / wD9Jcv / ADVirv8AD8P / AC3X / wD0ly / 81YqmFrbrawLArvIEr8crF3NST8TNueuKq2KuxV2KuxV2KuxVJfJn / KH6D / 2zbP8A5MR4q7WtO1W9uI5LCX00VOLD6zNBvUn7MKsD88VS39BeY / 8Alo / 7mF3 / ANU8Ku / Q XmP / AJaP + 5hd / wDVPFUfaaBOYQb + 8u1mqaiC8nZKdt34nAqv / h + H / luv / wDpLl / 5qxV3 + h5f + W6 / / wCkuX / mrFUbZWS2MbRrNNOGPLlcSNKw2pQFydsVSrV5NKW8Iu72 + t5eI + C2NwI6dj + 5QrXFUD62 g / 8AVy1X / grz / qnhV3raD / 1ctV / 4K8 / 6p4q71tB / 6uWq / wDBXn / VPFUwtNc0SzhEKXFzIASeUsVz I1T1 + JoicCq3 + JtG / wB + S / 8ASPP / ANUsVRNlq9hqEjRWruzIORDxSRiladZEUYqjcVSXyZ / yh + g / 9s2z / wCTEeKp1irsVdirsVdirsVdirsVdirsVdirsVdirsVdiqS + TP8AlD9B / wC2bZ / 8mI8VdrWj XOpXEcsBhAROJ9VrhTWpO31eeId + 4xVLf8Lah52v / B3v / ZXhV3 + FtQ8bX / g73 / srxV3 + FtQ8bX / g 73 / srxVseVr6o5G1p3pJe1p / 0l4qmv8AhnRv99y / 9JE // VXAqKsdLstOLtaK6mSgbnJJJ06f3jtT rirHvMUM76kzR20kq8F + JYrxx99tPGn4YVSv6tdf8sUv / IjUv + yrFCtaabeXc4gW2MRap5zR6jGg oK7s11TFUf8A4W1Dxtf + Dvf + yvFLv8Lah52v / B3v / ZXirv8AC2oeNr / wd7 / 2V4qmWi6Nc6bcSSzm Eh04j0muGNag7 / WJ5R27DAqdYqkvkz / lD9B / 7Ztn / wAmI8VTkqD1r9BIxVrgPf7z / XFXcB7 / AHn + uKu4D3 + 8 / wBcVdwHv95 / riruA9 / vP9cVdwHv95 / riruA9 / vP9cVdwHv95 / riruA9 / vP9cVdwHv8A ef64q7gPf7z / AFxV3Ae / 3n + uKthQOlfpJOKt4qkvkz / lD9B / 7Ztn / wAmI8VQ3mPRIdTuopZLi2hK R8QLhSWO5NRSVNt8VSj ​​/ AAla / wDLbYf8Af8AsowoThPL3lEIoeO3ZgByIlIBPc09TAlv / D / k7 / fV v / yNP / VTFVWPyt5XmXlDaRSKDQlHYiv0Piq7 / CHlz / lhT / gn / wCa8VRNjoGkabN9YsbZYZSpTkCx 2NKj4mPhiqVa7rF1ZX5gi1GK1UKp9N7aWU79 + caEYql / + Ir8f9Li3 / 6Qp / 8AqnhVOovNuiCJBNdM 0gUB2WCcAtTcgel44FXf4u0D / lpf / kRN / wBUsVd / i7QP + Wl / + RE3 / VLFXf4u0D / lpf8A5ETf9UsV RdhremanI0NlK0jovJgY5E2rTrIijviqPxVJfJn / ACh + g / 8AbNs / + TEeKoTzK6LdxBri + h / d9LO6 igU / Ed2WVlJPviqTerF / y26v / wBxC2 / 6qYUJxa + ZYrW3jt / Qmn9MU9Sa5tmkb3ZvWFTilV / xbF / y yP8A8j7b / qvgV3 + LYv8Alkf / AJh33 / VfFXf4ti / 5ZH / 5h33 / AFXxVFadr6ajci2W3aIkFuRlhfp7 Ryu34Yqoavc6ZFeFbrWZ7CTiCYInRVA8aNE53 + eKoL65on / Uy3X / ACMj / wCyfCrX1zRP + pluv + Rk f / ZPiqPtNPiv4RcWet300RJAdZI6VHX / AHRgVX / Qc3 / V2v8A / kZF / wBUMVd + g5v + rtf / APIyL / qh iqagUAFa02qepxVvFUl8mf8AKH6D / wBs2z / 5MR4qj7vStNv3WS9torh2HFWkUMQOtN8VUP8ADmg / 9W + 3 / wCRa4q7 / Dmg / wDVvt / + Ra4q7 / Dmg / 8AVvt / + Ra4qi7SytLGMw2cKQRs3MrGAoLEAV2 + WKq + KuxVhvmaGd9UZoxVeC / sXjdvG2YJhQlP1a68P + Sepf8ANWKu + rXXh / yT1L / mrFXfVrrw / wCSepf8 1Yq76tdeH / JPUv8AmrFXfVrrw / 5J6l / zViqeeVI5Y76USKQDD143SivMbf6Uxh4YlLLMCpL5M / 5Q / Qf + 2bZ / 8mI8VS7zZJGl7CHZFPpftyWyH7TdriJ2 + 7CqRetD / vyL / kdYf9k + KHetD / vyL / kdYf8A ZPirvWh / 35F / yOsP + yfFXetD / vyL / kdYf9k + Ku9aH / fkX / I6w / 7J8VTbyzJG2qKFaMng2yyWrHp4 QRI / 44qyO7bXBMRYR2jQ0FDO8ivXvskbDAlQ5 + aP982H / I2b / qjirufmj / fNh / yNm / 6o4q7n5o / 3 zYf8jZv + qOKoiybWTKf0jHapFxPE27yM3Ko6h51FKVxVHYq7FXYqkvkz / lD9B / 7Ztn / yYjxVOWJC kgVIGw8cVYVPF5lmnkmWDU4hI7OI0uogqhjXivw9BhQp / VvM3 ++ 9V / 6S4f8AmjFXfVvM3 ++ 9V / 6S 4v8AmnFVzW / mQ04w6otAAf8AS4jU + O64q0tv5mVgfT1Q0NaG7iof + FxVmsDySwRySxmGR0VnjJBK MRUrUdaYEpFrOhm / vTcerbJVVFJlkLbf6k8Y / DFUD / hY / wDLRZf8BN / 2VYUKtt5YgWdGupbSSEfb RBKrHbsxuW / VilMP8P8Alz / fSf8AI1 / + qmBXf4f8uf76T / ka / wD1UxVtfLvl1jxWBWJ7CVyf + TmK oyy0jTtOkaWzh9J3HFjyZqitf2mPhiqNxVJfJn / KH6D / ANs2z / 5MR4ql3my6S3vYVa49AmKvh23i r8Tb0SCX9eFUi / SUP / Ld / wBPcv8A2R4od + kof + W7 / p7l / wCyPFXfpKH / AJbv + nuX / sjxV36Sh / 5b v + nuX / sjxV36Sh / 5bv8Ap7l / 7I8VTbyzeRzaoqLdeseDHh9YeTt / K1vGPxxVNNXj0prwm7sr64l4 j47YXBjp2H7lwtcCUD6Og / 8AVt1X / gbz / qphV3o6D / 1bdV / 4G8 / 6qYqmNtrFpaQJbwWGoiOPZQ1t M53NftPyJwKq / wCIIf8Alhv / APpEl / 5pxV3 + IIf + WG // AOkSX / mnFUTZaml9I0a29zAVHLlcQvEp 3pQFwN8VRuKpL5M / 5Q / Qf + 2bZ / 8AJiPFU4dQ6sjVowINCQah4G + KoXTzZlG + oSieEmvISmYciST8 TO / 3YqjMVdirsVdirsVSu / tvLstwX1JbQ3FBUzlOdO32jXFUMLHycTQR2BJ94 / 64qi / 8OaD / ANW + 3 / 5Frirv8OaD / wBW + 3 / 5Frirv8OaD / 1b7f8A5Friqpb6LpNpMtxa2cMMqV4uiAMKjiaH5HFUdirs VSXyZ / yh + g / 9s2z / AOTEeKqev6RquoXMcthIiIicWDzzRGtSekIIxVKv8M + Y / wDf8X / SXd / 804VV LfyzrfrJ9anUQch6np3dyX49 + PIUriqa / wCGLP8A5ar3 / pJk / rgtXf4Ys / 8Alqvf + kmT + uNq7 / DF n / y1Xv8A0kyf1xtURZaJb2E4uIp7mRgCOM0zyLv / AJLHFWP + ZreKTVGZ4uZ4Lv8AV4pe38z3cJ / 4 XCqU / U7f / fH / AE5wf95DFDvqdv8A74 / 6c4P + 8hirvqdv / vj / AKc4P + 8hirhZQMQq29SdgBZw1J / 6 T8VV / wBCzf8AVvl / 6QIv + y7FU68r6e9pdzO1s8AaOnJ7ZIAfiXbklzNX5UwJZPiqS + TP + UP0H / tm 2f8AyYjxVHl3GppHVuDQM1K / CCroPs06 / F44qp6XPptxE0mlqqwVoQkZiHKpr8JVcVR + KuxVi35l apf6N5K1LUtMma2u4PQ9OVaErzuIY2 + 0CN1YjFXi3l / 8x / O13r2mWtxq80kM95BHIhWOjI8iKwPw dwcVfSWKsV8wRu2osV06K6HBf3j2U1wfl6kbBcKpYI5gQRo8AI3B / Rlz / wBVMUJj + nfMf / LP / wBy + 7 / 6qYpd + nfMf / LP / wBy + 7 / 6qYq79O + Y / wDln / 7l93 / 1UxV36d8x / wDLP / 3L7v8A6qYqmGjarql3 dGG / hKIVJVhazwgMPF5mYYFTzFUl8mf8ofoP / bNs / wDkxHiqVecIjJfQEW7zUi6pHO4HxNtWGaMY QrHvqzf8sUv / ACIu / wDsqxQ76s3 / ACxS / wDIi7 / 7KsVb + rN / yxS / 8iLv / sqxVr6s3 / LFL / yIu / 8A sqxV31Zv + WKX / kRd / wDZTiqc + VYSmrKxtpIhwf4miuEHT + aWZ1 / DFWW3Gl6bdyetdWcE8hFOckSO 1B7spwJUv0Hon / Vutf8AkRH / AM04qgbweTNPJF6mmwMOqOkIb / gaVxVI7zzZ + XNnUC3guCO0Nop / F0QYqhofPv5erKh + oCBlIIk + qR / CRuD8FTirKdD82aH5jkli0mczPAAzhkZKBq0 + 2o8MVTnFXYqk vkz / AJQ / Qf8Atm2f / JiPFUY4H6aiPEE / VpPiNKj44 + m3euKq9vLJLyeWF7c0HwOUJ7 / 77Zx + OKq + KuxVhn5u / wDkvNX / AOjb / qKt8VfPXlf / AJSbR / 8AmOtv + TqYq + uMVY5rZ0MXx + v6XJeTcVrKojpT sPjmQ / hiqX8vK / 8A1Y5fuh / 7KcKu5eV / + rHL90P / AGU4q7l5X / 6scv3Q / wDZTiruXlf / AKscv3Q / 9lOKu5eV / wDqxy / dD / 2U4qmOhyaMt7x07S5bOV0ZWlIjpx2ah5TOeoHbArIsVSXyZ / yh + g / 9s2z / AOTEeKpP5zjR76Atx / ue8UUn7Td5Zoj + GEKx70IvBP8ApGtv + yvFDvQi8E / 6Rrb / ALK8Vd6EXgn / AEjW3 / ZXirvQi8E / 6Rrb / srxV3oReCf9I1t / 2V4qnXlOJE1dSoWvpv0hhTt / NHPI34YqzdywUlAG YDYE0BPz3wJSHVbXzTextBaTW9rHMjxsy8uachTkGr1GFXnWpflXqthpt3qU2oRym2iedk4kVCAu 1D47YFSDy15M1bzJDcXNhIn + jkKVkJAYkdjvhVOYPyn8zSljM0EPhVuVfuGKsx8g + SdS8rXl1cXs sci3EaoojrUEEnv88Cs6xV2KpL5M / wCUP0H / ALZtn / yYjxVNDbqbtbvk3JY2i4bcaMytXpWvw + OK qVg97IrtfxLDLWgVDUcamh6nfFUq1LXbyzvZbeIRlE405Ak7gH + YeOFUfo1 / NqEEks4UMj8RwBAp QHuTgVjv5u / + S81f / o2 / 6irfFXz15X / 5SbR / + Y62 / wCTqYq + uMVQlzpum3Uvq3NlDcSEAc5I0dqD tVhXFVL9CaL / ANWy2 / 5Exf0xV36E0X / q2W3 / ACJi / pirv0Jov / Vstv8AkTF / TFXfoTRf + rZbf8iY v6Yq79CaL / 1bLb / kTF / TFVW203TrWT1bWyhtpKU5xxohoe1UFcVReKpL5M / 5Q / Qf + 2bZ / wDJiPFV HzDYaZd3MT32oW9k6x0VJkt2JFTuPXBP3YqlP6G8v / 8AV7sv + Rdl / wA04VThR5KAAJ0skDc / 6Pvg Vv8A50n / ALVX / Tvirv8AnSf + 1V / 074q7 / nSf + 1V / 074qibD / AA19YH6L + o / WKGn1b0vUp3 / u96Yq qXlrq803Oz1BLWKg / dm3Ehr48jIv6sVQ / wCj / MX / AFeI / wDpEX / qtiq4aTf3Mctrq96l9ZzxtHJA IBFUN / lLI2Kq2kaJpuhWxtNMhEMRPIipJJ9ycVTDFXYq7FXYqkvkz / lD9B / 7Ztn / AMmI8VTrFUKj SwvJ9ZljJdiYxXjSMh5QflXFUqvtJjvLt7n65HH6lKJsegp15D + XCqM0u2XT4mgE8cxkfkN6dRSl N / DAqE85aH / iXy3eaJLcpYJdelW5Ycwnpyxy / ZJj68KfaxV5xpf5L2um6pZ3 / wDiOGU2c8U / pegF Lem6vxr9ZNK0p0xV69FeW8z8I5onbfZJAx29hirGfMWr6tZ6k0FnNJHEEUhVQMKnrv8AVJv + JYVS v / EPmD / lpl / 5FD / vh5od / iHzB / y0y / 8AIof94 / FXf4h8wf8ALTL / AMih / wB4 / FXf4h8wf8tMv / Io f94 / FXf4h8wf8tMv / Iof94 / FU38tarqd9fvFfTyOgjLKjR8QTVe / 1WD9eKWVYFSXyZ / yh + g / 9s2z / wCTEeKqev6df3lzHJaxPIqpxJSeOIVqT0ktpj + OKpV + gtZ / 5Z5f + kuD / sgwqvi0HVWlRZopo42Y B3F1AxVSd24 / URWnhiqZN5TtmHE313Q + BhB + 8QYFb / wpb / 8ALbdf8kP + yfFXf4Ut / wDltuv + SH / Z PiqP07SoNOVgjvO7GoklCcwKU4gxom2Ko7FUu1TU7mxtHuLexlu5FNBEpArsd6jl4eGKsLsfOXmy / q0kVnp5DcfSmjm5jav830YVVpPMXm4uoE1qgZFeq2tw9Ca / CeIbcYoY9 / izzz + kYeF00vx0ktxA FWnKlDWEU274q9S024lnEnqP6gWlG26mtR8IGBKOxV2KpL5M / wCUP0H / ALZtn / yYjxVBeaNU1Oxu 4Y7GV40aPkwROQryYf8ALLP + vFUk / wAQeYD1uJf + RQ / 7x + FDv8Qa / wD8tEv / ACKH / ePxV3 + IPMGx + syf8ih / 3j8VbPmHzAdjcy / 8ih / 3j8Va / T + v / wDLRL / yKH / ePxVMvL + r6td6pFBdzO8TByVaMKKh SRv9Th / 4lilB + bouesMfT5 / u039Pl28fqk3 / ABLFCSeh / wAU / wDJL / swxV3of8U / 8kv + zDFXeh / x T / yS / wCzDFXeh / xT / wAkv + zDFXeh / wAU / wDJL / swxVkvk6a5W6az5tHbhWkEXp8VZjxFa / VYf + JY lLMsCpL5M / 5Q / Qf + 2bZ / 8mI8VQXmi6igu4VeW5jJjrS3vI7VftN1SRlJPviqW2WuwWU4nD3VxQEc LjUoJE378TJhQmP + ноя + WVP + ku2 / 6q40l3 + Nov8AllT / AKS7b / qrjSu / xtF / yyp / 0l23 / VXGld / j aL / llT / pLtv + quNKjNK8ypql2LRYFjJUtyFxDJ0 / yY3ZsCo28tNUmmL2mofVY6ACP0Uk37nkxxVD / o7Xf + ryf + kaL + uKuj0zV1kV5NUDqCCy / VohyFdxXFU14r4D7sVa9KKteC18aDFVwAHQUxVvFXYq kvkz / lD9B / 7Ztn / yYjxVG3uj6ZqMiy31sk7oOKs / UCtafjiqG / wt5f8A + WCL7j / XFUTZaRpumuz2 NukDOKMU7gYqjcVdirsVdiqAu9D0m / mNxeWsc0pABdga0HTviqh / hby // wAsEX3H + uKu / wALeX / + WCL7j / XFXf4W8v8A / LBF9x / rirv8LeX / APlgi + 4 / 1xV3 + FvL / wDywRfcf64qiLLRtL06Uz2NskEj KULJWpUkGn4YqjsVSXyZ / wAofoP / AGzbP / kxHiqT + c5ES + gDcf7nvLFH + 03aWGU / jhCse9eLxT / p Jtv + yTFDvXi8U / 6Sbb / skxV3rxeKf9JNt / 2SYq714vFP + km2 / wCyTFXevF4p / wBJNt / 2SYqnXlOV h2dQpWvpv0mhft / LHBG344qznAlDma7rQW4I8TIB / DFUBe3urxXEaRWwEJFWYAyGu + 23GmKqFze + YCr / AFWECQqRGrRkjl4k8xthVhl5deeBdyDUp7y3Ff3YtIvgp / zzbFDMPJz62 + nSnWmkkb1T6DTK FkMfbkBgSyHFXYqkvkz / AJQ / Qf8Atm2f / JiPFU6xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV JfJn / KH6D / 2zbP8A5MR4qlXnCUx30AFw8NYuiSToD8Tb0hhkGEKx76y3 / LbL / wAj7v8A7JcUO + st / wAtsv8AyPu / + yXFXfWW / wCW2X / kfd / 9kuKu + st / y2y / 8j7v / slxV31lv + W2X / kfd / 8AZLiqc + VZ mfVlU3Mkv7t / haW4cdPCaCNfxxVk17oun30xnuYpHcgKSs0iCg / yUlUfhgSh / wDC + if8s0v / AEkT f9VsbVN + R / lP4f1xV3I / yn8P64q7kf5T + H9cVdyP8p / D + uKtgk9QR86f1xVvFUl8mf8AKH6D / wBs 2z / 5MR4qnWKuxV2KuxV2Koe4vYbae3tn5GW6LLEqjqUUu25oBsMVSy283aLeQTXVvI7Q20scEshX iqvLJ6KCrEbFz16DqdsVQr / mB5ajeGMyzFrkBogIJCTV2jFRx + E8lOxp49CMVTXSNZs9ctheaeJG t2 + xK8bIr7kfDzArQjFUwxV2KuxV2KuxV2KpL5M / 5Q / Qf + 2bZ / 8AJiPFVPX9Fv8AU7mOW0aFVROJ 9V51Nak7ehIg74qlX + E9Z / ntf + Rt5 / 1Ww2rv8J6z / Pa / 8jbz / qtjau / wnrP89r / yNvP + q2Nq7 / Ce s / z2v / I28 / 6rY2rv8J6z / Pa / 8jbz / qtjapzomg / o + lxcmt2OQ / dyzNHxP + TM7b4Fb1Py3b6ndG6k l4MVC09GB + n + VLE7fjiqE / wXZ / 7 / AP8Ap2tf + yfDau / wXZ / 7 / wD + na1 / 7J8bV3 + C7P8A3 / 8A9O9r / wBk + NqirTyrpNujLcQRXbE1DyQxKQPD91GgwWqI / wAOaD / 1b7f / AJFriqJtNPsbAMLKCO3ElC4j ULWnStPniqJxVJfJn / KH6D / 2zbP / AJMR4qnWKuxV2KuxV2KsS85WqSGKbUr + G2tA1LdHikLLJwfm RLEdqr4in6sVYmdI8rJK0c + p2lGlYygwy8wUJDA1HxsDuG2pvt8WKVQ6L5UtZgst7aI9vMUPC3mZ lYGop9pNnjO / Eg8vEAlVlXk2iwraabfwXGnWYIMMULrQylpAVd + NBWvw / F8 + wUMrxV2KuxV2KuxV 2KpL5M / 5Q / Qf + 2bZ / wDJiPFU6xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVJfJn / KH6D / ANs2 z / 5MR4qnWKuxV2KuxVpgSpCniSNj1ocVSC8l8wWfNzMjRKfhIALsK0qI0hdvuriqA / TusfzP / wBI 83 / ZHhQ79O6x / M // AEjzf9keKo + zl8wXnBxMixMfiJADqK0qY3hRvvpgSn6ghQGPIgbnpU4q3irs VdirsVdiqS + TP + UP0H / tm2f / ACYjxVOTy7AH5mn8MVaq / gPv / sxV1X8B9 / 8AZirqv4D7 / wCzFXVf wh4 / ANmKuq / gPv8A7MVWyyPFG8nDnwUtxSpY0FaKKbnFXRSPLGknDhzUNxeoYVFaMKbHFV1X8B9 / 9mKuq / gPv / sxV1X8B9 / 9mKuq / gPv / sxV1X8B9 / 8AZirY5dwB8jX + GKt4qkvkz / lD9B / 7Ztn / AMmI 8VTk8uwB + Zp / DFWqv4D7 / wCzFXVfwh4 / ANmKuq / gPv8A7MVdV / Aff / ZiqjPaW90Qbm3imK / Z9QBq V8OSnFVCXTtOijeT9HwPwUtxSJSxoK0UcNzirotO06WNJP0fAnNQ3F4lDCorRhw2OKq8Fpb2pJtr eKEt9r0wFrTx4qMVVqv4D7 / 7MVdV / Aff / Zirqv4D7 / 7MVdV / Aff / AGYq2OXcAfI1 / rentalKsP8p6z qMXlXRYk0DUJ0TT7VVljksAjgQxgOvqX6NQ9RVQfbFU2 / Tuqf9S5qX / IzTv + 8lirv07qn / Uual / y M07 / ALyWKu / Tuqf9S5qX / IzTv + 8lirv07qn / AFLmpf8AIzTv + 8lirv07qn / Uual / yM07 / vJYq79O 6p / 1Lmpf8jNO / wC8lirv07qn / Uual / yM07 / vJYq79O6p / wBS5qX / ACM07 / vJYq79O6p / 1Lmpf8jN O / 7yWKu / Tuqf9S5qX / IzTv8AvJYq79O6p / 1Lmpf8jNO / 7yWKu / Tuqf8AUual / wAjNO / 7yWKu / Tuq f9S5qX / IzTv + 8lirv07qn / Uual / yM07 / ALyWKu / Tuqf9S5qX / IzTv + 8liqU + U9Z1GLyrosSaBqE6 Jp9qqyxyWARwIYwHX1L9GoeoqoPtiqbfp3VP + pc1L / kZp3 / eSxV36d1T / qXNS / 5Gad / 3ksVd + ndU / wCpc1L / AJGad / 3ksVd + ndU / 6lzUv + Rmnf8AeSxV36d1T / qXNS / 5Gad / 3ksVd + ndU / 6lzUv + Rmnf 95LFXfp3VP8AqXNS / wCRmnf95LFXfp3VP + pc1L / kZp3 / AHksVd + ndU / 6lzUv + Rmnf95LFXfp3VP + pc1L / kZp3 / eSxV36d1T / AKlzUv8AkZp3 / eSxV36d1T / qXNS / 5Gad / wB5LFXfp3VP + pc1L / kZp3 / e SxV36d1T / qXNS / 5Gad / 3ksVd + ndU / wCpc1L / AJGad / 3ksVf / 2Q == 256JPEG256
  • application / pdf2017-07-03T18: 23: 36.363-05: 00
  • Оценка интеллектуальной системы iQ ™ для быстрого ввинчивания винтов
  • xmp.did: 74117FD120071168AE56A9B31AE4D292xmp.did: 74117FDF20071168B1A4831268D50190 Стойкость: pdfuuid: 5c248cc5-dbaf-4c63-997a-9a044a2b33ebe7207108401: 9a044a2b33ebe7207108384: 9a044a2b33ebe7207207: 9a044a2b33ebe7207207: 9a044a3
  • сохранено Adobe InDesign 6.02010-09-30T16: 16: 33.000-04: 00 / xmp.iid: 74117FE020071168B1A4831268D50190
  • сохранено Adobe InDesign 6.02010-09-30T16: 16: 33.000-04: 00 / metadataxmp.iid: 74117FE120071168B1A4831268D50190
  • сохранено Adobe InDesign 6.02010-09-30T16: 23: 43.000-04: 00 / xmp.iid: 74117FE220071168B1A4831268D50190
  • сохранено Adobe InDesign 6.02010-09-30T16: 24: 54.000-04: 00 / xmp.iid: ABDCD63A203C1168B1A4831268D50190
  • сохранено Adobe InDesign 6.02010-09-30T17: 03: 24.000-04: 00 / xmp.iid: ABDCD63B203C1168B1A4831268D50190
  • сохранено Adobe InDesign 6.02010-10-01T12: 37: 31.000-04: 00 / xmp.iid: 74117FCF20071168BE88E5AED6DB4BF1
  • сохранено Adobe InDesign 6.02010-10-01T12: 37: 44.000-04: 00 / xmp.iid: 74117FD020071168BE88E5AED6DB4BF1
  • сохранено Adobe InDesign 6.02010-10-01T12: 38: 35.000-04: 00 / xmp.iid: 74117FD120071168BE88E5AED6DB4BF1
  • сохранено Adobe InDesign 6.02010-10-01T12: 46: 05.000-04: 00 / xmp.iid: 74117FD220071168BE88E5AED6DB4BF1
  • сохранено Adobe InDesign 6.02010-10-01T17: 00: 56.000-04: 00 / xmp.iid: 74117FD320071168BE88E5AED6DB4BF1
  • сохранено Adobe InDesign 6.02010-10-01T17: 14: 05.000-04: 00 / xmp.iid: 74117FD420071168BE88E5AED6DB4BF1
  • сохранено Adobe InDesign 6.02010-10-01T17: 14: 18.000-04: 00 / xmp.iid: 74117FD520071168BE88E5AED6DB4BF1
  • сохранено Adobe InDesign 6.02010-10-05T11: 49: 08.000-04: 00 / xmp.iid: 74117FDD20071168AFFDC268E87C949F
  • сохранено Adobe InDesign 6.02010-10-05T11: 53: 37.000-04: 00 / xmp.iid: 74117FDE20071168AFFDC268E87C949F
  • сохранено Adobe InDesign 6.02010-10-06T15: 57: 39.000-04: 00 / xmp.iid: FC1CFC4A203611689E41E423772ABF5A
  • сохранено Adobe InDesign 6.02010-10-06T16: 36: 20.000-04: 00 / xmp.iid: FC1CFC4B203611689E41E423772ABF5A
  • сохранено Adobe InDesign 6.02010-10-06T16: 49: 19.000-04: 00 / xmp.iid: FC1CFC4C203611689E41E423772ABF5A
  • сохранено Adobe InDesign 6.02010-10-06T17: 02: 55.000-04: 00 / xmp.iid: FC1CFC4D203611689E41E423772ABF5A
  • сохранено Adobe InDesign 6.02010-10-06T17: 03: 18.000-04: 00 / xmp.iid: FC1CFC4E203611689E41E423772ABF5A
  • сохранено Adobe InDesign 6.02010-10-07T09: 58: 53.000-04: 00 / xmp.iid: 74117FD920071168A7BAAF3B45626380
  • сохранено Adobe InDesign 6.02010-11-05T12: 07: 15.000-04: 00 / xmp.iid: 74117FCF20071168AE56A9B31AE4D292
  • сохранено Adobe InDesign 6.02010-11-05T12: 07: 44.000-04: 00 / metadataxmp.iid: 74117FD020071168AE56A9B31AE4D292
  • сохранено Adobe InDesign 6.02010-11-05T12: 07: 44.000-04: 00 / xmp.iid: 74117FD120071168AE56A9B31AE4D292
  • xmp.iid: 74117FD020071168AE56A9B31AE4D292xmp.did: 74117FDF20071168B1A4831268D50190defaultxmp.did: 74117FDF20071168B1A4831268D50190
  • InchesReferenceStream300.00300.00xmp.iid: F217957920091168B1A4F037C5BA6394xmp.did: 0212C99F20151168B840F3323CCA8F67
  • дюймов
  • дюймов00300.00xmp.iid: 74117FF420071168B1A4F037C5BA6394uuid: FBBF49DCD2F511DB9F0AEE430AC7736A
  • дюймовReferenceStream72.0072.00xmp.iid: 74117FEC2007116881B9F93CD817D908xmp.did: 74117FEC2007116881B9F93CD817D908
  • дюймовReferenceStream72.0072.00xmp.iid: 74117FDB20071168958DC02371F29CECxmp.did: 74117FDB20071168958DC02371F29CEC
  • Библиотека Adobe PDF 9.0false418 конечный поток эндобдж 25 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > / A1> / A2> / A3> / A4> / A6> / A9> / Pa0> / Pa1> / Pa2 >>> эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект [258 0 R 247 0 R 248 0 R 249 0 R 250 0 R 251 0 R 252 0 R 253 0 R 254 0 R 255 0 R 256 0 R 257 0 R 237 0 R 238 0 R 239 0 R 240 0 R 241 0 R 242 0 R 243 0 R 244 0 R 245 0 R 246 0 R 234 0 R 235 0 R 236 0 R 233 0 R 230 0 R 231 0 R 232 0 R 229 0 R 228 0 R 217 0 R 218 0 R 219 0 R 220 0 R 221 0 R 222 0 R 223 0 R 224 0 R 225 0 R 226 0 R 227 0 R 169 0 R 260 0 R 261 0 R 171 0 R 172 0 R 173 0 R 174 0 R 202 0 199 0 R 200 0 R 201 0 R 198 0 R 197 0 R 192 0 R 193 0 R 194 0 R 195 0 R 196 0 R 116 0 R 118 0 R 120 0 R 180 0 R 181 0 R 182 0 R 178 0 176 0 R 265 0 R 266 0 R 267 0 R 268 0 R 264 0 R] эндобдж 34 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 35 0 R 36 0 R 37 0 R 38 0 R 39 0 R 40 0 ​​R 41 0 R 42 0 R 43 0 R 44 0 R 45 0 R 46 0 R 47 0 R 48 0 R 49 0 R 50 0 R 51 0 R 52 0 R 53 0 R 54 0 R 55 0 R 56 0 R 57 0 R 58 0 R 59 0 R 60 0 R 61 0 R 62 0 R 63 0 R 64 0 R 65 0 R 66 0 R 67 0 R 68 0 R 69 0 R 70 0 R 71 0 R 72 0 R 73 0 R 74 0 R 75 0 R 76 0 R 77 0 R 78 0 R 79 0 R 80 0 R 81 0 R 82 0 R 83 0 R 84 0 R 85 0 R 86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R 93 0 R 94 0 R 94 0 R 95 0 R 94 0 R 96 0 R 97 0 R 98 0 R 99 0 R 100 0 R 101 0 R 102 0 R 103 0 R 104 0 R 105 0 R 106 0 R 107 0 R 108 0 R] эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > / K 99 / P 111 0 R / Pg 1 0 R / S / Рисунок >> эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект

    Blueskin® SA

    Переход BSSA-TID3A Blueskin SA с системой Pumadeq

    Фундаментная плита стены BSSA-1A ниже уровня

    Фундаментная плита стены BSSA-1B на уровне

    BSSA-1C Переход на фундамент стены без выступа под кирпич

    BSSA-2A Проникновение трубы 0.Максимальный зазор 5 дюймов

    BSSA-2B Проникновение трубы 0,75 дюйма, макс. Зазор

    BSSA-3A Внутренние и внешние углы

    BSSA-3B Внутренние и внешние углы

    BSSA-3C Внутренние и внешние углы

    Переход субстрата BSSA-4A

    Переход субстрата BSSA-4B

    BSSA-5A Проходной оклад

    BSSA-6A1-A Фланцевое оконное сечение, метод A1

    BSSA-6A1-B Последовательность установки фланцевого окна A1

    BSSA-6A-A Секция с фланцевым окном, метод A

    BSSA-6A-B Последовательность установки фланцевого окна Метод A

    BSSA-6B1-A Нефланцевое оконное сечение, метод B1

    BSSA-6B1-B Последовательный метод установки окна без фланцев B1

    BSSA-6B-A Нефланцевое оконное сечение, метод B

    BSSA-6B-B Последовательность установки нефланцевого окна Метод B

    BSSA-6C Секция дверной коробки

    BSSA-7A Обратный круг

    Строительные стыки БССА-8А 0.Максимальный зазор 5 дюймов

    Строительные швы BSSA-8B, макс. Зазор в 1 дюйм

    Строительные швы BSSA-8C, макс. Зазор 2 дюйма

    Отклоняющий шарнир BSSA-8D

    BSSA-8E дает трещины с зазором 0,5 дюйма, макс.

    Кровельный парапет БССА-9А

    Переход воздушного барьера BSSA-9B на парапете

    Индекс

    находился за пределами массива.

    Индекс вышел за пределы массива.

    Индекс вышел за пределы массива. Описание: Необработанное исключение во время выполнения текущего веб-запроса. Просмотрите трассировку стека для получения дополнительных сведений об ошибке и ее происхождении в коде.

    Сведения об исключении: System.IndexOutOfRangeException: индекс находился за пределами массива.

    Ошибка источника:

    Необработанное исключение было создано во время выполнения текущего веб-запроса. Информацию о происхождении и местонахождении исключения можно определить с помощью трассировки стека исключений ниже.

    Трассировка стека:
    [IndexOutOfRangeException: индекс находился за пределами массива.]
       System.Collections.Generic.List`1.get_Item (индекс Int32) +14203681
       System.Linq.Enumerable.ElementAtOrDefault (источник IEnumerable`1, индекс Int32) +175
       CMS.DataEngine.InfoObjectCollection`1.GetItemInternal (индекс Int32) +192
       CMS.DataEngine.InfoObjectCollection`1.GetItem (индекс Int32) +29
       CMS.DataEngine.  d__2b.MoveNext () +261
       CMS.DataEngine.  d__26.MoveNext () +211
       CMS.DataEngine.  d__0.MoveNext () +221
       System.Collections.Generic.List`1..ctor (коллекция IEnumerable`1) +524
       System.Linq.Enumerable.ToList (исходный код IEnumerable`1) +70
       Powers.Kentico.Presenters.HeaderPresenter.OnViewLoaded () +2382
       Devotion.Core.Web.BaseUserControl`2.OnLoad (EventArgs e) +161
       System.Web.UI.Control.LoadRecursive () +68
       System.Web.UI.Control.LoadRecursive () +165
       System.Web.UI.Control.LoadRecursive () +165
       System.Web.UI.Control.LoadRecursive () +165
       Система.Web.UI.Control.LoadRecursive () +165
       System.Web.UI.Control.LoadRecursive () +165
       System.Web.UI.Control.LoadRecursive () +165
       System.Web.UI.Page.ProcessRequestMain (логическое includeStagesBeforeAsyncPoint, логическое includeStagesAfterAsyncPoint) +4498



    Информация о версии: Microsoft .NET Framework Версия: 4.0.30319; Версия ASP.NET: 4.6.1069.1 .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
