Саморезы по бетону размеры: расчет, технология монтажа, цена, размеры, фото
виды и размеры нагелей с/без дюбеля
Читайте в статье:
- Устройство шурупа
- Разновидности и размеры
- Как вкрутить саморез в бетон
- Требования к расположению саморезов
- Как выбрать
Саморезы по бетону (нагели, шурупы, анкеры) – предназначены для вкручивания в кирпичные, пенобетонные и бетонные поверхности. Это усиленная версия шурупов, используемых в столярных работах.
Металлические нагели по бетону применяются для монтажа строительных и мебельных элементов (рам, каркасов, навесных шкафов) к твердым основаниям. Они незаменимы, если нужно что-нибудь прикрутить к потолку или повесить на стену.
Устройство шурупа
Шурупы по бетону изготавливают из высокопрочной стали, пассивированной специальными составами для защиты от коррозии и механических повреждений при вкручивании. В зависимости от сплава, использованного для пассивации, выпускаются саморезы желтого, серого, черного и серебристого цветов.
Шуруп состоит из головки и тела – металлического стержня с резьбой.
Нижняя часть тела самореза сужена в виде конуса. На нее нанесены насечки, которые не позволяют шурупам выкручиваться и выпадать из отверстий, а бетону – растрескиваться во время монтажа.
Резьба саморезов также имеет насечки, усиливающие ее сцепление с бетоном. Высота резьбы вдоль тела шурупа может меняться. Широко распространены метизы с неравномерной высотой резьбы. Они подходят для работы с ячеистым (пористым) бетоном (полистиролбетоном или арболитовым блоком), кирпичом (керамическим, силикатным или лего-кирпичом) и подобными им материалами.
Саморезы по бетону отличаются от обычных более частым шагом резьбы. Он позволяет использовать нагели без сверления отверстий.
Разновидности и размеры
Шурупы, саморезы и анкеры по бетону должны соответствовать межгосударственному стандарту «Шурупы» – ГОСТ 1147-80. Между собой они различаются по следующим характеристикам:
- тип материала;
- покрытие;
- форма головки и тип шлица;
- конструкция резьбы.
Саморезы изготавливаются из углеродистых коррозионностойких сталей или из латуни. По цвету шурупа можно определить технологию, которая использовалась для нанесения защитного покрытия:
- желтый или серебристый цвет у оцинкованных метизов – на них гальваническим способом нанесен слой цинка, предохраняющий от коррозии;
- черный цвет имеют оксидированные саморезы, побывавшие в контакте с окислителями;
- серый и темно-серый цвет у шурупов, подвергшихся фосфатированию.
Крепеж, изготовленный из латуни, также имеет желтый оттенок. Латунные нагели устойчивы к агрессивной среде. Их недостаток – хорошая пластичность: они легко деформируются при неправильном монтаже.
Саморезы по бетону без покрытия изготавливают из нержавеющей стали и ее сплавов с никелем и хромом. Такие метизы обладают высокой коррозионной устойчивостью.
Головки нагелей могут иметь форму цилиндра, полуконуса, шестигранника. Они бывают потайными и выступающими. Типы шлицов в головках и инструмент, необходимый для монтажа определенного типа, приведены в таблице:
| Тип шлица | Инструмент |
| Внутренний крестообразный | Отвертка |
| Внутренний – шестилучевая звезда | Ключ Torx |
| Наружный шестигранный («бочонок») | Торцовый ключ |
| Внутренний шестигранный | Имбусовый ключ |
Шурупы изготавливают с резьбой следующих типов:
- Конусовидная, в форме елочки, которую образуют наползающие друг на друга витки. Толщина шурупа – до 8 мм, длина – до 200 мм.
- Универсальная. Самый распространенный тип, встречающийся на саморезах разного назначения. Заворачивается в основание как с дюбелем, так и без него. Толщина – до 6 мм, длина – до 220 мм.
- С переменным шагом витков. Нарезается на нагелях, которые монтируются без дюбелей. По всей длине на теле такого шурупа расположены впадины и выступы. Разная частота шага резьбы и дополнительные насечки усиливают сцепление метиза с кирпичом или бетоном. Диаметр – 7,5 мм, длина – до 212 мм.
Толщина шурупа – до 8 мм, длина – до 200 мм.В таблице указаны размеры, вес тысячи штук и другие характеристики метизов.
Как вкрутить саморез в бетон
Существует два способа вкручивания саморезов в бетон: с дюбелями или без них. Дюбель представляет собой гильзу из вязкого пластика с рельефной наружной стороной, которую забивают в отверстие. В дюбель вкручивают саморез. Расположенные на поверхности гильзы шипы, лепестки и крючья работают на распор и не выпускают увязший в пластике метиз.
Дюбели используют в соединениях, требующих дополнительной плотности сцепления:
- для крепления тяжелых объектов;
- для монтажа строительных элементов на конструкции из ячеистых (пористых) бетонов;
- для крепления к основаниям, испытывающим воздействие вибрации.
Чтобы правильно закрутить саморезы с дюбелями в бетон или кирпич, выполните следующий алгоритм:
- Просверлите в стене или потолке отверстие с диаметром, равным диаметру дюбеля. Если материал стены мягкий (пористый), используйте для этой операции электродрель (шуруповерт) и сверло с твердосплавным наконечником. Если плотность материала выше 700кг/м³, для работы понадобится перфоратор и специальное сверло для него. Как просверлить железобетон.
- Очистите высверленное отверстие от пыли и бетонной крошки.
- Молотком забейте в него дюбель.
- Ввинтите саморез в дюбель шуруповертом или отверткой.
Чтобы правильно закрутить саморезы с дюбелями в бетон или кирпич, выполните следующий алгоритм:
- Просверлите в стене или потолке отверстие с диаметром, равным диаметру дюбеля. Если материал стены мягкий (пористый), используйте для этой операции электродрель (шуруповерт) и сверло с твердосплавным наконечником. Если плотность материала основания выше 700кг/м³, для работы понадобится перфоратор и специальное сверло для него.
- Очистите высверленное отверстие от пыли и бетонной крошки.
- Молотком забейте в него дюбель.
- Шуруповертом или отверткой ввинтите в дюбель саморез для бетона.
Если материал стены мягкий (пористый), используйте для этой операции электродрель (шуруповерт) и сверло с твердосплавным наконечником. Если плотность материала основания выше 700кг/м³, для работы понадобится перфоратор и специальное сверло для него.Чтобы закрутить в стену саморезы для бетона без применения дюбелей, воспользуйтесь одним из способов:
- Высверлите в стене отверстие, диаметр которого немного меньше диаметра нагеля. Молотком забейте в отверстие шуруп с резьбой- «елочкой». Использованные подобным способом шурупы не годятся для повторного использования.
- Подготовьте шаблон-кондуктор. Подберите сверло, диаметр которого на 0,5–1 мм больше, чем диаметр головки нагеля. Под прямым углом просверлите обрезок доски или бруска. В нужном месте прижмите шаблон к стене. Вставьте в просверленное в нем отверстие шуруп и вкрутите в бетон с помощью дрели.
Как завернуть шуруп в бетон
Смотрите это видео на YouTube
Требования к расположению саморезов
Перед монтажом саморезов разметьте места для их установки. Сделайте это, соблюдая следующие правила:
- расстояние от края до первой точки крепления больше, чем две длины самореза;
- отверстие глубже длины шурупа;
- в основаниях из пористого бетона используются дюбели (саморезы) длиной от 60 мм, из плотного – от 40 мм.
- анкеры располагаются на расстоянии 120 мм один от другого в ячеистом бетоне или 150 мм – в плотном.
- метизы вкручены так, чтоб не между ними не образовались мосты холода.
Как выбрать
- Рассчитайте нагрузку на шуруп. Чем меньше плотность основания и тяжелее монтируемый элемент, тем длиннее должен быть нагель. Для крепления конструкций, которые весят меньше килограмма, используйте шурупы с размерами 3х16 мм. Саморезы 3х25 мм надежно прикрепят пятикилограммовые элементы к стене из пористого бетона. Для прикручивания этих элементов к поверхности из плотного материала подойдут шурупы 3х20 мм. Для навешивания двадцатикилограммовых конструкций понадобятся саморезы по бетону с диаметром тела 4 мм и длиной 20–70 мм. Шестимиллиметровые нагели удержат вес до 50 кг, а с диаметром 8–10 мм – до 100 кг.
- При выборе саморезов учитывайте форму их головок. Они должны сочетаться с дизайном помещения или подходить для скрытого монтажа.
- Фосфатированные или оксидированные черные саморезы используйте в сухих помещениях. Для мест с высокой влажностью покупайте оцинкованные метизы, саморезы из нержавейки или латуни.
Для прикручивания этих элементов к поверхности из плотного материала подойдут шурупы 3х20 мм. Для навешивания двадцатикилограммовых конструкций понадобятся саморезы по бетону с диаметром тела 4 мм и длиной 20–70 мм. Шестимиллиметровые нагели удержат вес до 50 кг, а с диаметром 8–10 мм – до 100 кг.На цену саморезов по бетону влияют:
- тип покрытия – черные и серые метизы стоят дешевле желтых или серебристых;
- длина – чем длиннее, тем дороже.
Анкеры, нагели, шурупы и саморезы, дюбеля по бетону относятся к категории недорогих товаров. Не стоит искать места, в которых они продаются по акции или мониторить цены в соседних строительных магазинах – разница в стоимости будет несущественной.
Если, конечно, вы не затеяли генеральный ремонт, для которого покупаете метизы упаковками.
какие есть размеры, как правильно пользоваться и выбрать, можно ли вкрутить без сверления
Шурупы, предназначенные для вкручивания в бетон, кирпич или пенобетон, называются нагелями. Изначально они применялись при работе с деревянными поверхностями, но впоследствии сфера их использования расширилась. Нагель — надёжный саморез по бетону, позволяющий крепить к плотным основаниям тяжёлые конструкции, например, настенные шкафы, рамы. Когда нужно что-то повесить на стену, в том числе во время ремонта, этот вид метиза незаменим.
Устройство шурупа
Конструктивно шуруп представляет собой металлический стержень с резьбой одинаковой или разной высоты. Также у изделия есть потайная головка с насечкой изнутри.
Крепёжный элемент сделан из высокопрочной стали и покрыт специальными составами, предохраняющими от коррозии и повреждений во время вкручивания. Выпускаются жёлтые и белые нагели, но от цвета их потребительские свойства не зависят.
На окраску влияет вид металла, с помощью которого производилась пассировка. У шурупов, не требующих предварительного сверления, всегда плоская головка, что позволяет без труда замаскировать её в стене или на потолке.
Нижняя часть метиза имеет вид конуса с насечками. Такая конструкция обеспечивает прочное и надёжное крепление: шуруп не вывалится из стены, потому что насечки не дадут этого сделать, а бетон не растрескается при вкручивании.
На головке крепёжного изделия находится крестообразная выемка, поэтому его можно вкручивать отвёрткой. Насечки есть и на всей поверхности резьбы. Их задача — обеспечить надёжное сцепление с поверхностью. Сама резьба неравномерная и этому тоже есть объяснение: нагель пригоден для работы с пористыми (ячеистыми) бетонами и другими подобными материалами.
Шаг резьбы очень частый — это одна из главных особенностей такого крепежа. Даже используя саморез по бетону без сверления, можно не опасаться, что прикрученный объект отвалится от стены.
Разновидности и размеры
Есть несколько классификаций метиза, основанных на разных признаках. Так, специалисты причисляют шуруп к одному из видов, учитывая форму головки. Её варианты:
- Шестигранная. Характеризуется коническими или крестовидными шлицами. Может вкручиваться при помощи накидного или рожкового ключа.
- Прямоугольная. У этих нагелей скруглённая головка, что позволяет навешивать на них петли.
Метизы для вкручивания в бетон продаются в магазинах и на рынках. Если официальные торговые точки обычно не обманывают покупателей, то на рынке может случиться всякое. Например, продавец может утверждать, что белый нагель лучше, чем жёлтый, или наоборот, хотя на самом деле это не совсем так. Покрытие не влияет на свойства, но от него зависит сфера применения. Защитная обработка бывает трёх видов:
- омеднение;
- оцинковка;
- затемнение.
Зачернённый метиз недостаточно защищён, поэтому не стоит вкручивать его в материал, подверженный сырости.
Нагель с медным покрытием плохо переносит перепады температуры и другие климатические изменения, из-за чего он предназначен для использования внутри помещений. Оцинкованные изделия можно применять где угодно.

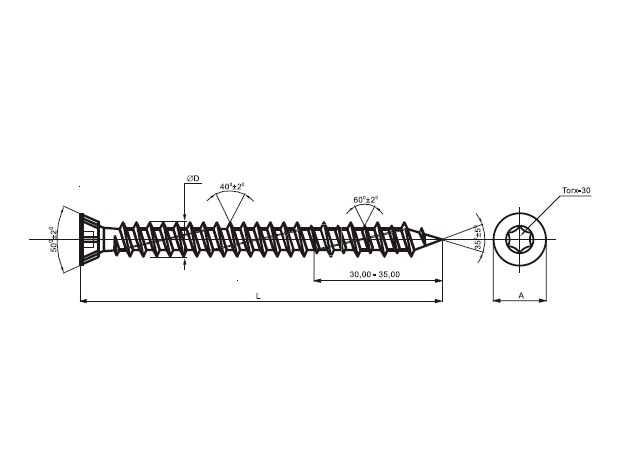

Сортамент (не путать с ассортиментом!) представлен множеством моделей. При выборе следует учитывать, что у саморезов по бетону размеры отличаются по нескольким измерениям:
- высота головки — от 2,8 до 3,2 мм;
- шляпка — от 10,8 до 11,8 в диаметре;
- глубина — от 2,3 до 2,8 мм;
- длина — от 50 до 185 мм;
- внутреннее сеч. — от 5,1 до 5,5 мм;
- наружное сеч. — от 7,3 до 7,7 мм;
- диаметр (наружный) — от 6,3 до 6,7 мм;
- шаг резьбы — от 2,5 до 2,8 мм;
- диаметр сверла — 6 мм.
Особенности работы с нагелем
Крепёж выбирается с учётом глубины сверления или анкеровки, а она, в свою очередь, зависит от материала стен.
Бетонные конструкции нужно просверливать на глубину 45 мм, а между соседними нагелями должно быть не менее 30 мм. Отверстия в стенах из белого силикатного кирпича должны иметь глубину 55 мм. Анкеровку выполняют с шагом 40 мм (или более).
Стену или перегородку, сделанную из пемзы, сначала просверливают дрелью на глубину 65 мм. Шурупы располагают на расстоянии не меньше 50 мм друг от друга. Если стена состоит из ячеистого бетона, между соседними шурупами следует оставлять расстояние от 60 мм. Глубина отверстия в этом случае будет составлять 75 мм.
Стену из красного полнотелого кирпича просверливают на глубину 55 мм. Метизы располагают на расстоянии 40 мм или более.
Критерии выбора
Главная задача шурупа — выдерживать нагрузку. Этот критерий считается самым значимым при выборе. Согласно расчётам инженеров, чтобы метиз выдержал нагрузку в 1 центнер, он должен быть не короче 150 мм. Для крепления объектов массой до 10 кг включительно достаточно использовать шурупы длиной 7 см.
При креплении всегда надо учитывать рекомендованный шаг между соседними нагелями, удерживающими общий объект.
В зависимости от габаритов груза, а также от материала, из которого сделана стена, рекомендованный шаг крепления составляет от 3 до 10 см.
Покупая шурупы, важно учитывать сферу использования. Так, для сырых помещений нужен не тот же самый крепёж, что для сухих. Эксплуатационные характеристики зависят от типа покрытия, хотя на расчётную нагрузку и срок службы в должных условиях она не влияет. Таким образом, если омеднённый и зачернённый шурупы рассчитаны на 50 или 40 лет эксплуатации, они и прослужат столько, но при условии, что будут соблюдаться условия эксплуатации (снаружи помещения, внутри, в сыром или сухом материале).
Цена нагеля зависит от типа покрытия, а также от длины самого изделия.
Затемнённый метиз стоит дешевле омеднённого, а длинный — дороже короткого. В любом случае крепёж — сравнительно недорогой товар и экономить на нём точно не стоит. Также нет смысла обходить несколько строительных магазинов в поисках точки, где стоимость нагелей самая выгодная, так как разница в ценах минимальна или её нет совсем.
Рекомендации по применению
Саморезы по бетону часто применяются при монтаже деревянных, металлических и пластиковых изделий. С их помощью устанавливают пластиковые окна, монтируют бетонные коробки, крепят алюминиевый профиль к кирпичным и бетонным элементам зданий.
Работа начинается с того, что в стене специальным буром проделывают небольшое отверстие. От края стены или от угла следует отступить не менее 60 мм. Между соседними метизами оставляют такое расстояние, которое рекомендовано для изделий с этими параметрами.
При установке евроокон и пластиковых окон расстояние от стоек до угла рамы составляет 10 см, а между соседними шурупами — не более 70 см.
Сначала производят разметку, затем вкручивают последовательно каждый элемент. Закручивают нагель очень аккуратно, не допуская сколов и осыпания стены. Повышенная осторожность требуется при вкручивании в пористые материалы, например, в пемзу или ячеистый бетон. Нельзя давить на нагель, можно только вращать его.
Важно обратить внимание на резьбу. Если она меняющаяся, тогда такой саморез не получится сочетать с дюбелем.
Последовательность крепления
Прикреплять шурупы к стенам несложно, когда есть понимание алгоритма работы. До начала манипуляций следует подготовить инструменты. Без них вряд ли что-то получится. Перечень того, что потребуется:
- саморезы по бетону;
- дрель;
- шуруповёрт или отвёртка;
- перфоратор;
- ёмкость с холодной водой или маслом;
- молоток (может не понадобиться).
Поверхность тщательно зачищают, если нужно — выравнивают.
Отмечают места, где будут располагаться отверстия. После нанесения отметок начинают сверлить отверстия соответствующей длины. Так как во время работы сверло сильно греется, время от времени его опускают в масло или холодную воду, чтобы металл остыл. Если длина сверла недостаточна, вставляют штырь и проворачивают его, пока не получится отверстие требуемой длины.
Когда отверстие готово, закрепляют конструкцию, через которую будет вкручиваться метиз. Насечки на нём обеспечивают надёжное сцепление с материалом стены. Вкручивая саморез, нужно помнить о его хрупкости. Если начать чрезмерно затягивать или допустить перегрев, шуруп сломается.
Удобно вкручивать крепёж в бетон, используя шуруповёрт, но работать с ним нужно аккуратно. На больших оборотах стержень сильно греется, отверстие может расшириться, и в результате стержень выпадет. Дольше, но надёжнее работать обычной отвёрткой. Если после всех приложенных усилий вкрутить саморез так и не удалось, можно попробовать воспользоваться молотком.
Стучать по головке следует аккуратно, а сам метод допускается применять только в тех случаях, когда крепёж не будет подвергаться высокой нагрузке.
Вкручивание саморезов без сверления практикуют обычно при работе с рыхлым бетоном. Предварительно нужно убедиться, что материал поддаётся, а вкрученный саморез не вываливается.
Техника безопасности
Вкручивание шурупов в бетон считается безопасной работой, но не стоит заблуждаться, полагая, что в её процессе нельзя нанести себе травму. Соблюдать технику безопасности нужно так же неукоснительно, как и при других операциях. Обращение с шуруповёртом, дрелью и перфоратором требует опыта и понимания, как работают эти инструменты и в чём их опасность. Рекомендации относительно того, как пользоваться саморезами по бетону:
- при работе с дрелью запрещено надевать перчатки, так как они могут намотаться на сверло, в результате чего будет сильно травмирована рука;
- перед заменой сверла нужно дать ему остыть, опустив в воду;
- сверлить необходимо в защитных очках, иначе отколовшийся кусок материала может попасть в глаз;
- когда под веко всё же попало инородное тело, нужно сразу промыть глаз большим количеством воды;
- при боли и покраснении в глазу, если они не уменьшаются в течение нескольких часов, необходимо обратиться к врачу;
- во время работы с электроинструментами нужно удалить из помещения детей и следить, чтобы они не заходили, потому что ребёнок может схватиться за провод и попытаться сунуть вилку в розетку, пораниться колющим или режущим краем и т. д. ;
- в зоне рабочего места не должно быть животных.
д. ;Во избежание травм не рекомендуется работать в состоянии алкогольного или наркотического опьянения. Правильный выбор самореза и соблюдение алгоритма работы — залог надёжного и долговечного крепления.
Шурупы по бетону
- Сравнивать
Быстрый просмотр
КОНФАСТ®
Артикул: ЦШ416114
Шуруп по бетону CONFAST® с шестигранной головкой 3/16″ x 1-1/4″, 100 шт./кор.
Размер бита: 5/32″
Минимальная установка: 1 дюйм
Длина резьбы: 1-1/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
13,15 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
КОНФАСТ®
Артикул: ЦШ416134
Шуруп по бетону CONFAST® с шестигранной головкой 3/16″ x 1-3/4″, 100 шт.
/кор.Размер бита: 5/32″
Минимальная установка: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
15,17 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
Быстрый просмотр
КОНФАСТ®
Артикул: ЦШ416214
Шуруп по бетону CONFAST® с шестигранной головкой 3/16″ x 2-1/4″, 100 шт./кор.
Размер бита: 5/32″
Минимальная установка: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
17,04 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
CONFAST®
Артикул: CSh416234
Шуруп по бетону CONFAST® с шестигранной головкой 3/16″ x 2-3/4″, 100 шт.
/кор.Размер бита: 5/32″
Минимальная установка: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
19,86 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
Быстрый просмотр
CONFAST®
Артикул: CSh416314
Шуруп по бетону CONFAST® с шестигранной головкой 3/16″ x 3-1/4″, 100 шт./кор.
Размер бита: 5/32″
Минимальная установка: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
24,27 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
Быстрый просмотр
CONFAST®
Артикул: CSh416334
Шуруп по бетону CONFAST® с шестигранной головкой 3/16″ x 3-3/4″, 100 шт.
/кор.Размер бита: 5/32″
Минимальная установка: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
27,97 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
Быстрый просмотр
КОНФАСТ®
Артикул: ЦШ4164
Шуруп по бетону CONFAST® с шестигранной головкой 3/16″ x 4″, 100 шт./кор.
Размер бита: 5/32″
Минимальная установка: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
30,38 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
Быстрый просмотр
КОНФАСТ®
Артикул: ЦШ24114
Шуруп по бетону CONFAST® с шестигранной головкой 1/4″ x 1-1/4″, 100 шт.
/кор.Размер бита: 3/16″
Минимальное крепление: 1 дюйм
Длина резьбы: 1-1/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
17,89 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
Быстрый просмотр
CONFAST®
Артикул: CSh24134
Шуруп по бетону CONFAST® с шестигранной головкой 1/4″ x 1-3/4″, 100 шт./кор.
Размер бита: 3/16″
Минимальное крепление: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
20,80 $
В наличии, доставка сегодня!
- Сравнивать
Быстрый просмотр
CONFAST®
Артикул: CSh24214
Шуруп по бетону CONFAST® с шестигранной головкой 1/4″ x 2-1/4″, 100 шт.
Размер бита: 3/16″
Минимальное крепление: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
24,56 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
Быстрый просмотр
CONFAST®
Артикул: CSh24234
Шуруп по бетону CONFAST® с шестигранной головкой 1/4″ x 2-3/4″, 100 шт./кор.
Размер бита: 3/16″
Минимальное крепление: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
28,17 $
В наличии, доставка сегодня!
Количество Добавить в свой список - Сравнивать
Быстрый просмотр
CONFAST®
Артикул: CSh24314
Шуруп по бетону CONFAST® с шестигранной головкой 1/4″ x 3-1/4″, 100 шт.
/кор.Размер бита: 3/16″
Минимальное крепление: 1 дюйм
Длина резьбы: 1-3/4″
Окружающая среда: Сухой
Материал: Углеродистая сталь с синим покрытием
34,41 $
В наличии, доставка сегодня!
Количество Добавить в свой список
/кор.
/кор.
/кор.
/кор.
/кор.Ваша корзина
Ваша корзина пуста.
Всего предметов:0 Итого: $0.00 Итого: $0.00
Посмотреть корзину Проверить
Технические характеристики | Шурупы Tapcon®
Технические характеристики шурупов Tapcon® по бетону
Купить Tapcons
Технические характеристики
Существует множество технических характеристик, которые необходимо учитывать при использовании винтов Tapcon®.
Необходимо определить диаметр винта — стандартный или большой диаметр, длину винта — от 1-1/4 дюйма до 6 дюймов, головку — шестигранный или плоский крестообразный шлиц, материал или покрытие — Blue Climaseal®, Оцинкованный большой диаметр, большой диаметр с покрытием Envirex или нержавеющая сталь, глубина анкеровки — от 1 дюйма минимум до 1-3/4 дюйма максимум, и тип материала основания — бетон, кирпич или блок. Как только все эти факторы будут определены, вы можете найти ожидаемые значения удержания в технической информации ниже.

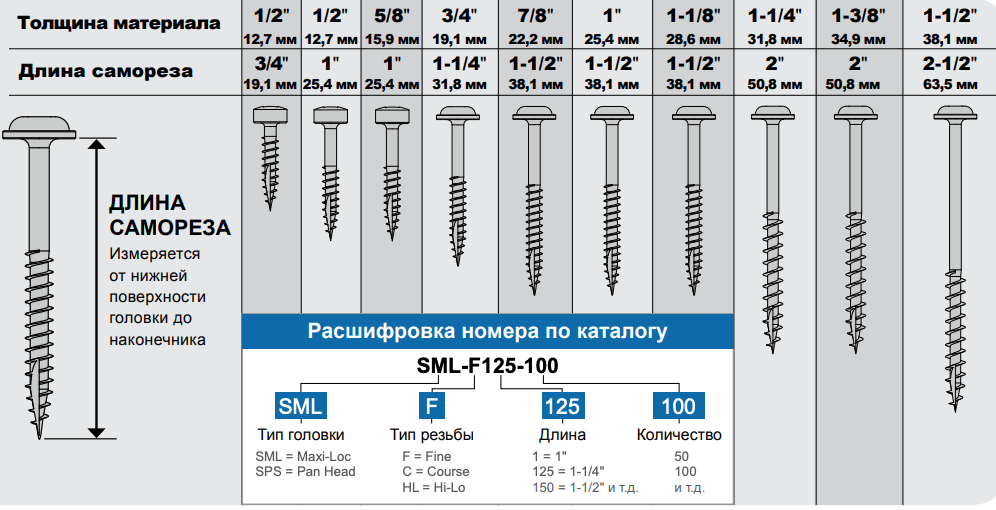

Длина анкера:
Чтобы определить минимальную длину, добавьте толщину закрепляемого материала и минимальную глубину заделки (1 дюйм). Чтобы определить максимальную требуемую длину, добавьте толщину скрепляемого материала и максимальное заглубление (1-3/4 дюйма).
Расстояние между анкерами:
Допустимые краевые и межосевые расстояния — в НОРМАЛЬНОМ БЕТОНЕ
| Расстояние до края — натяжение | 3/16 | 1-7/8 | 1 | . |
| 1/4 | 2-1/2 | 1-1/4 | .78 | |
| Расстояние до края — сдвиг | 3/16 | 2-1/4 | 1-1/8 | .70 |
| 1/4 | 3 | 1-1/2 | .59 | |
| Расстояние между анкерами — натяжение | 3/16 | 3 | 1-1/2 | .73 |
| 1/4 | 4 | 2 | .66 | |
| Расстояние между анкерами — сдвиг | 3/16 | 3 | 1-1/2 | .83 |
| 1/4 | 4 | 2 | .82 |
71Допустимые расстояния до краев и интервалы — в БЛОКЕ
| Расстояние до краев — растяжение | 3/16 | 4 | 2 | . 91 |
| 1/4 | 4 | 2 | .88 | |
| Расстояние до края — сдвиг | 3/16 | 4 | 2 | .93 |
| 1/4 | 4 | 2 | .80 | |
| Расстояние между анкерами — натяжение | 3/16 | 3 | 1-1/2 | 1,00 |
| 1/4 | 4 | 2 | .84 | |
| Расстояние между анкерами — сдвиг | 3/16 | 3 | 1-1/2 | 1,00 |
| 1/4 | 4 | 2 | .81 |

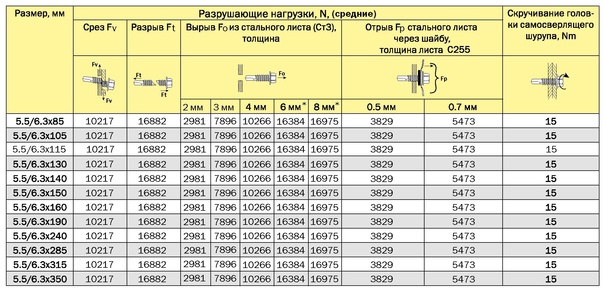

Техническая информация:
Значения предельной нагрузки в бетоне 2000 фунтов/кв. Значения предельной нагрузки в облегченном блоке Значения предельной нагрузки в блоке среднего веса Указанные значения являются средними предельными значениями и предлагаются только в качестве ориентира и не гарантируются. Минимальная заделка Сверло Выдвижной (фунты) Сдвиг (фунты) 3/16” 1” 5/32” 600 720 1/4” 1” 3/16” 750 900 Размер Минимальная заделка Сверло Выдвижной (фунты) Сдвиг (фунты) 3/16” 1” 5/32” 220 400 1/4” 1” 3/16” 250 620 Размер Минимальная заделка Сверло Выдвижной (фунты) Сдвиг (фунты) 3/16” 1” 5/32” 340 730 1/4” 1” 3/16” 500 1000
Коэффициент безопасности 4:1 или 25% обычно считается безопасной рабочей нагрузкой. Следует сделать ссылку на применимые коды для конкретной работы. Номера деталей
