Самодельный штроборез: Мастер-класс по созданию ручного штробореза

Как сделать насадку-штроборез на болгарку своими руками

При строительстве нового дома или при серьезном ремонте старой квартиры очень часто возникает потребность спрятать коммуникации в стены. Для этого в поверхности стены делают штробы – горизонтальные или вертикальные узкие и длинные канавки. Строительные организации используют для таких работ специальный инструмент – штроборез. Однако в домашних условиях можно сделать его аналог из обычной болгарки.

Содержание

• 1 Конструкция штробореза
• 2 Самодельная замена стандартному штроборезу
• 3 Делаем кожух на болгарку
• 4 Нюансы штробления болгаркой

Конструкция штробореза

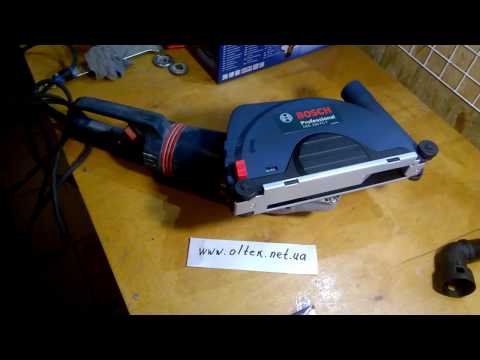

На первый взгляд штроборез напоминает ручную дисковую пилу.

При внимательном осмотре заметны несколько существенных отличий. Опорная площадка регулируется для получения нужной глубины резания. Под защитным кожухом прячутся сразу два круга,  расстояние между ними также меняется в зависимости от требуемой ширины штробы — так можно получить канавку нужной ширины и глубины в один проход. На кожухе видна трубка, предназначенная для подсоединения шланга пылесоса. Вся пыль из-под края диска удаляется в пылесборник, а не рассевается по помещению.

Самодельная замена стандартному штроборезу

Тот, кто делает ремонт самостоятельно, вряд ли станет покупать дорогое оборудование для непродолжительного использования. Поэтому можно попытаться сделать бороздодел своими руками. Проще всего переделать уже имеющийся инструмент. Некоторые конструкции штроборезов дают подсказку.

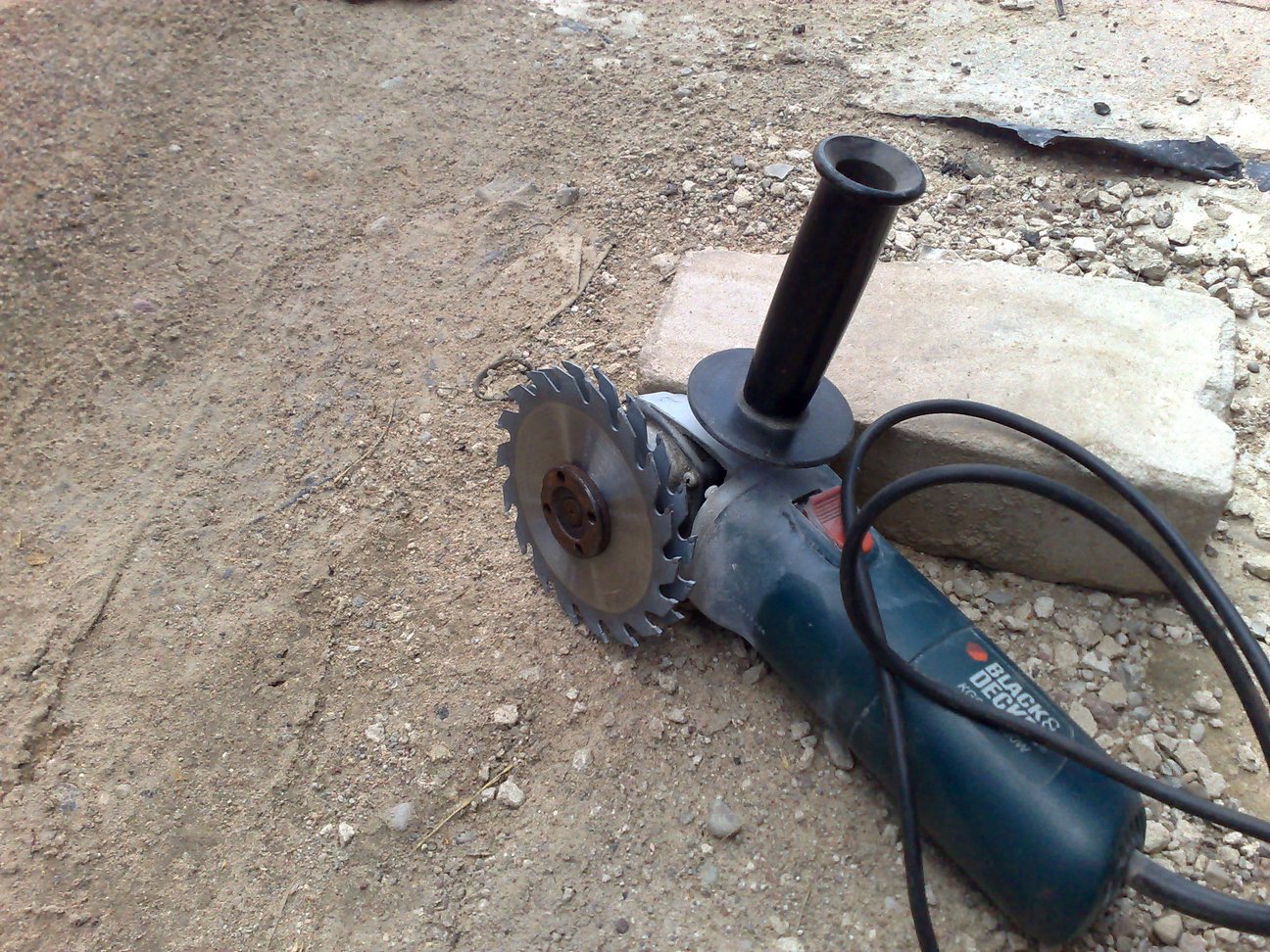

Привод инструмента очень сильно напоминает всем знакомую болгарку. Почему бы не приспособить ее для резания борозд? Для этого понадобится:

• второй диск;
• упорная площадка;
• защитный кожух с пылеотсосом.

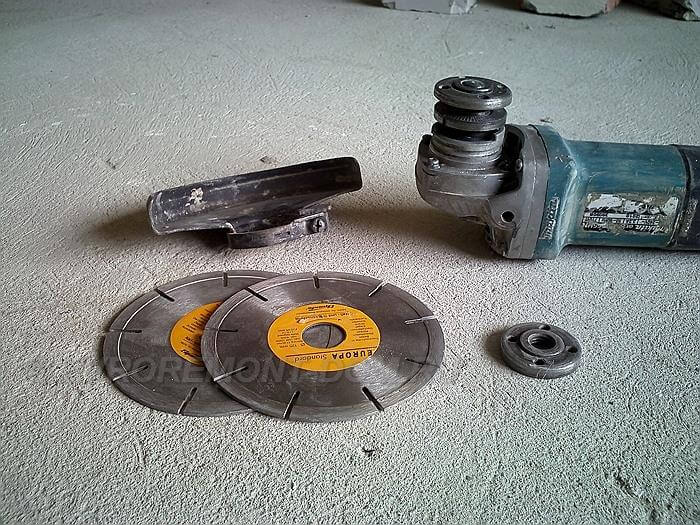

С диском вопрос решается установкой дополнительной разделительной шайбы. Расстояние между дисками, соответственно, и ширина штробы, ограничивается длиной шпинделя редуктора.

Так можно штробить стену под электрический кабель — для него не требуется делать канавку большой ширины. Штроба для труб гораздо шире, поэтому крепящую гайку придется доработать. На нее наваривается втулка с внешней резьбой на одном конце. По длине на втулку после первого диска надевают одну или несколько гаек, общий размер которых соответствует необходимой ширине резания. Второй диск крепится штатной гайкой от другой болгарки. Вся конструкция представлена на чертеже ниже.

Кожух можно купить готовый, иногда они встречаются в продаже.

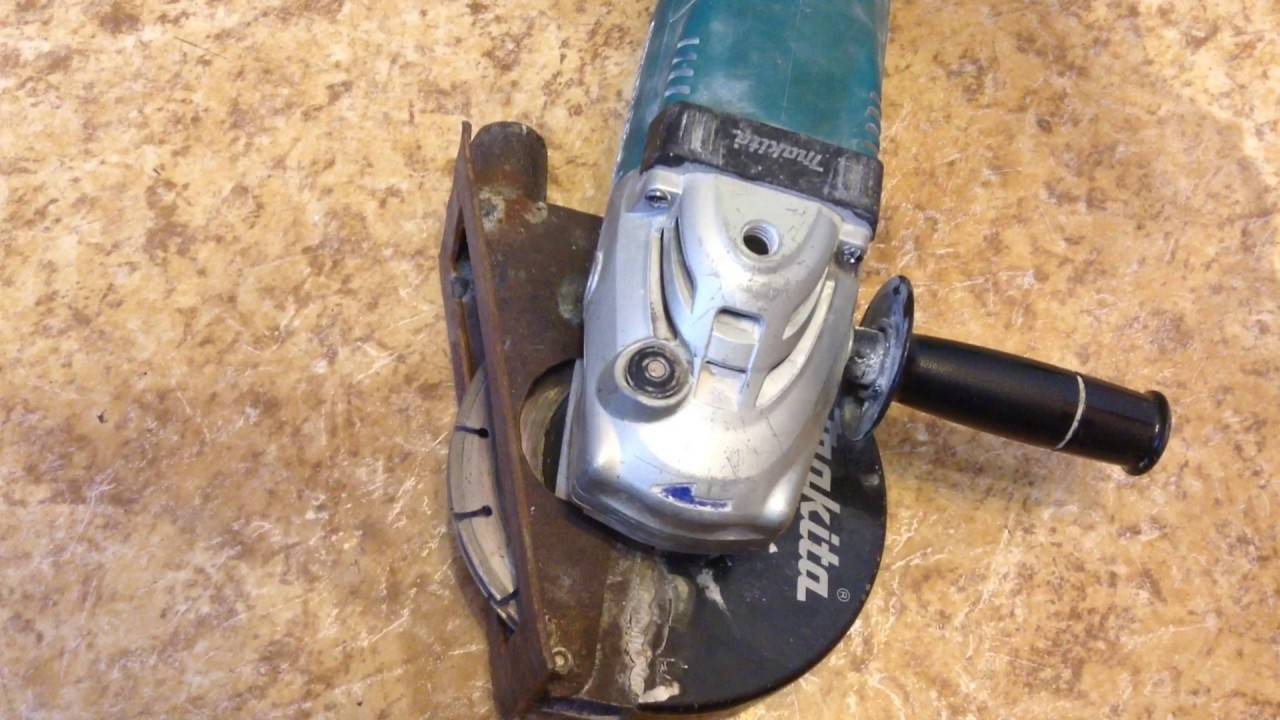

При отсутствии товара в продаже болгарку придется переделать. Как видно, кожух для штробления не настолько сложен, чтобы не попытаться сделать его своими руками.

Делаем кожух на болгарку

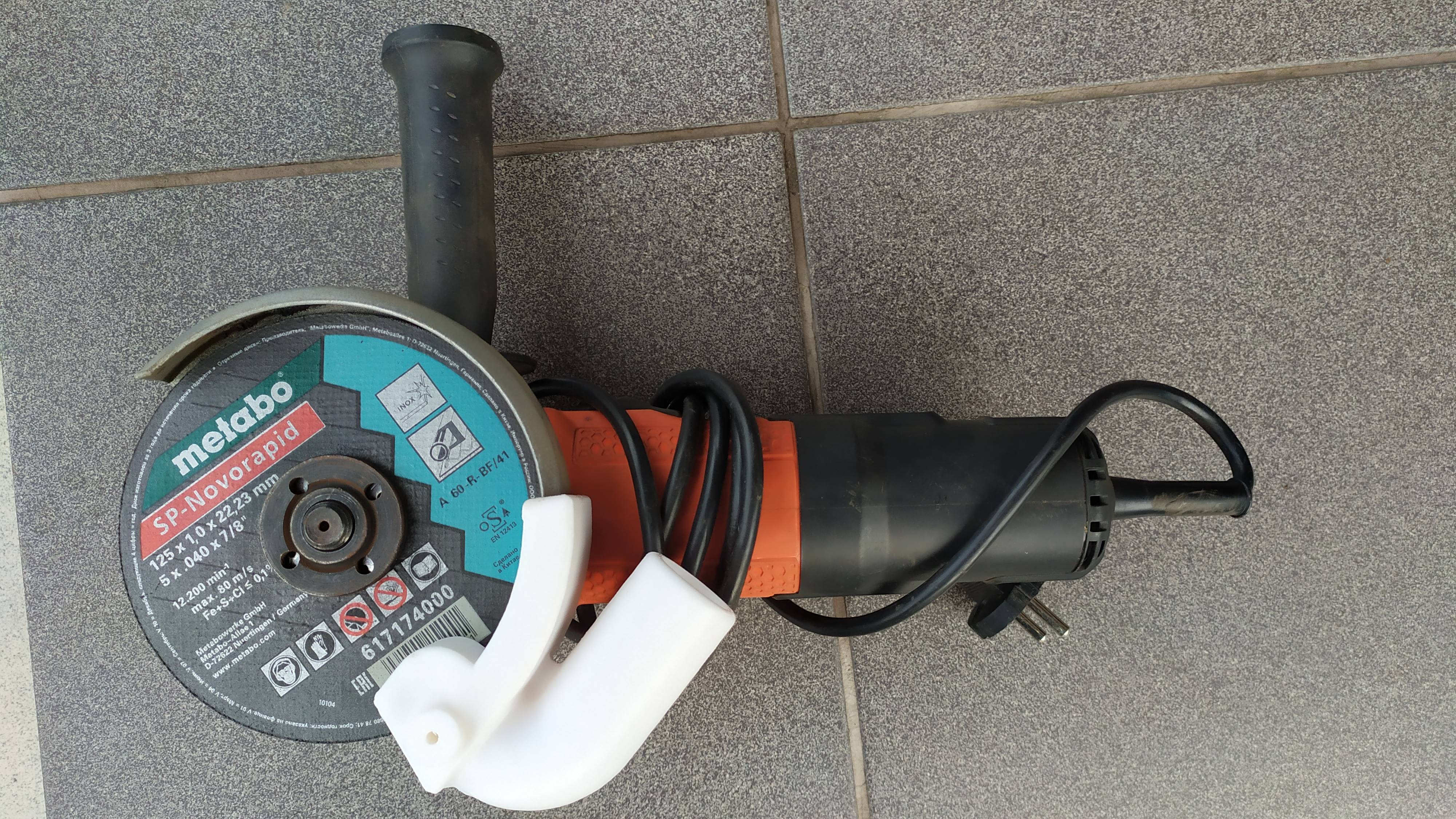

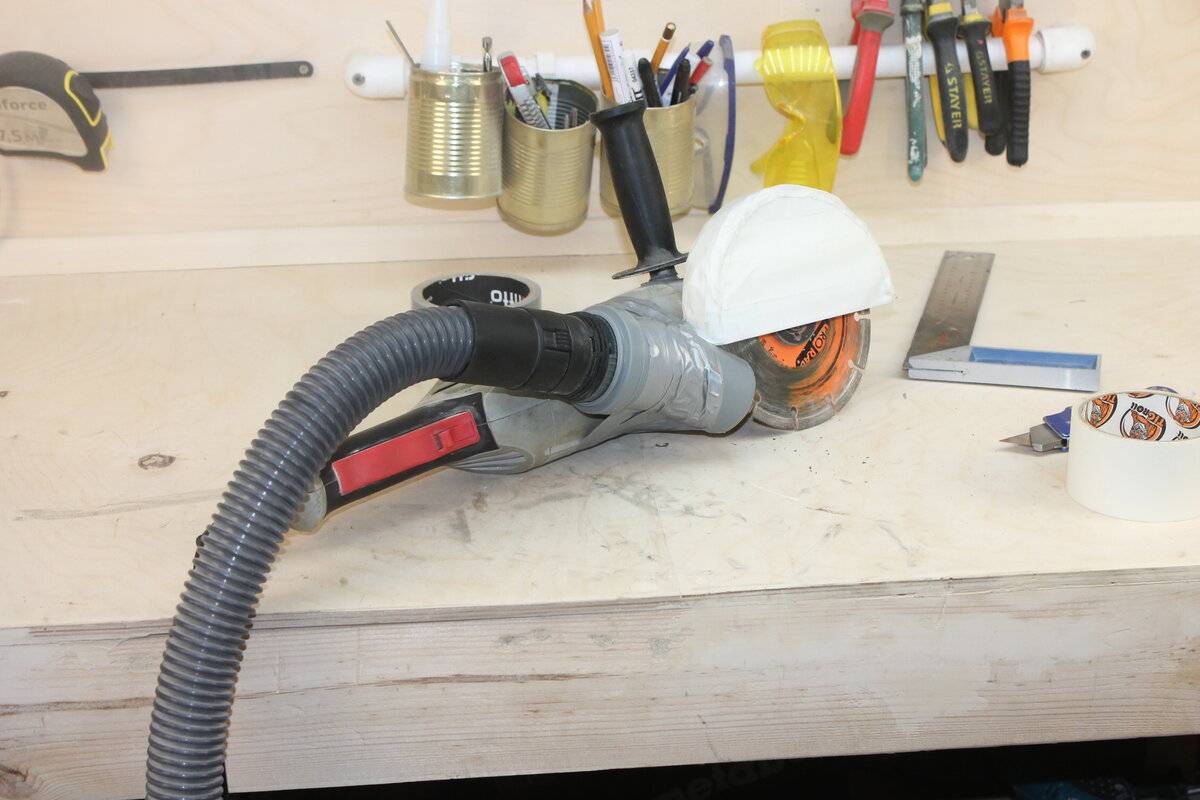

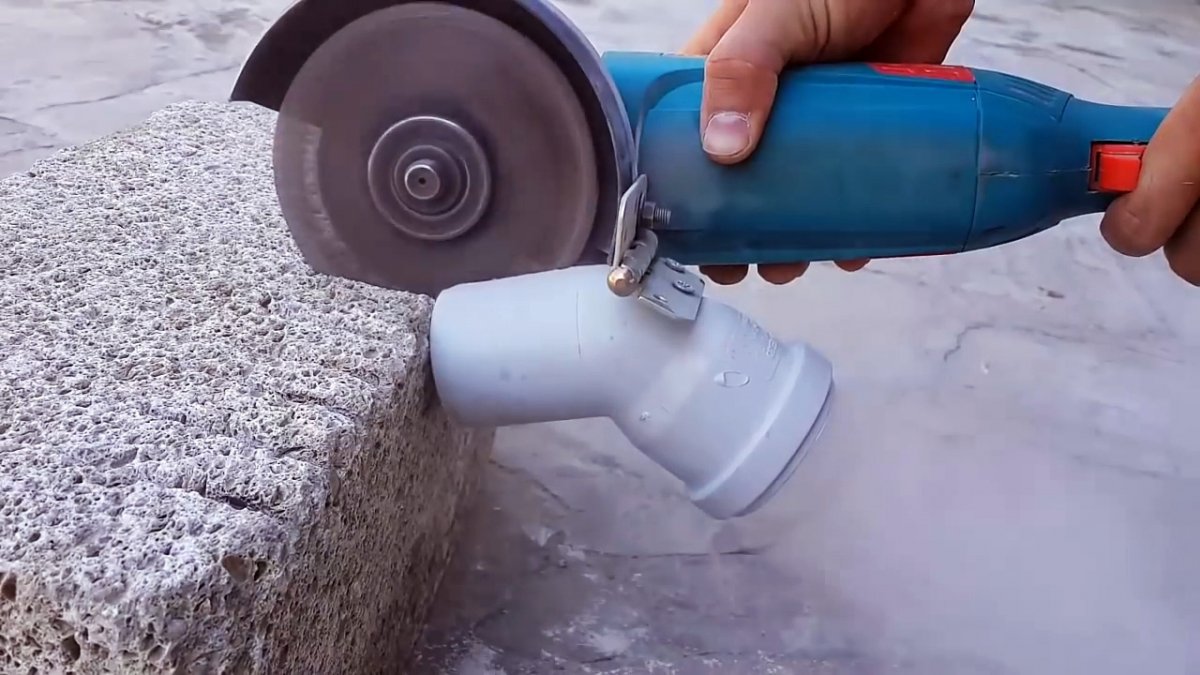

Для одноразовой работы можно использовать примитивные кожухи с трубкой для подсоединения шланга пылесоса. Такие приспособления делаются за пару часов.

Когда предполагается многократное применение или предстоит большой объем работ, стоит задуматься об изготовлении более надежной конструкции. Насадка на болгарку имеет сложную конфигурацию, поэтому для изготовления полноценного кожуха для штробореза придется сваривать несколько деталей между собой.

Для самодельного кожуха понадобятся:

• листовое железо;
• шпильки с резьбой;
• гайки на шпильки;
• труба прямоугольного сечения;
• сварочный аппарат.

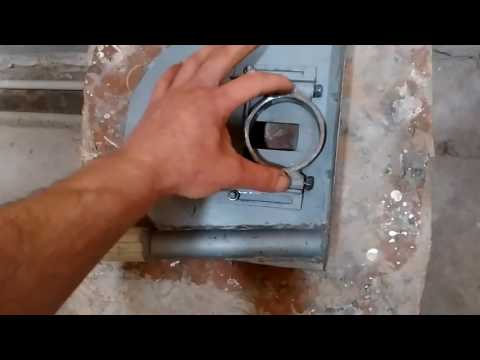

Начинается процесс с изготовления самого кожуха. Заготовкой может послужить старая кастрюля

В центре днища вырезают отверстие по диаметру штатного кожуха болгарки.

К отверстию приваривается крепежный хомут. Вокруг хомута наваривается лист металла для увеличения жесткости.

Затем из листового железа вырезается внешняя сторона кожуха и сваривается с предыдущей частью.

Из куска трубы вырезают патрубок для шланга пылесоса и приваривают к округлой стороне  конструкции.

К верхней стороне насадки приваривается шпилька рукоятки.

Приступаем к изготовлению

Короткая сторона служит для упора корпуса болгарки, а длинная обеспечивает упор в стену.

К задней стороне кожуха прикреплена удлиненная гайка, в нее вкручивается шпилька, регулирующая глубину штробы. На этом изготовление насадки можно считать оконченным.

Нюансы штробления болгаркой

Штробить стену невозможно без пыли. Кроме того, болгарка в классическом виде не позволяет контролировать глубину паза. Так можно повредить арматуру несущей стены. Для этого и используется специальная насадка. Шайбами между дисками изменяет ширину канавки под проводку или трубу. Через патрубок подсоединяется шланг пылесоса, рукоятка сверху позволяет точнее выдерживать направления резания.

Следует учитывать, что болгарка не предназначена для длительной непрерывной работы, поэтому через каждые 15-20 минут нужно делать перерывы для охлаждения электродвигателя и редуктора. Остальные приемы работы такие же, как и с заводским штроборезом. Самодельная конструкция может оказаться недостаточно точно выполнена и оцентрована. При сильных нагрузках присутствующее биение может оказаться опасным.

Штробление болгаркой может производиться на достаточно большой высоте, поэтому с пылесосом желательно применять шланг увеличенной длины.

Ручной штроборез для газобетона

Газобетон в настоящее время пользуется огромной популярностью в частном строительстве. В первую очередь, это обусловлено его легкостью и большим объемом блоков. Вторым преимуществом является пенистая структура материала – благодаря ей он отлично удерживает тепло внутри помещений. Внутри готового здания прокладываются коммуникации, и часть из них, особенно электропроводка, практически всегда закладывается в стену. Чтобы сделать канавку, нужен специальный инструмент, и лучше всего для этого подойдет штроборез. В этом материале мы разберемся, что представляет собой штроборез для газобетона, какими бывают разновидности этого аппарата и как сделать штроборез по газобетону своими руками.

Виды и особенности бороздоделов

Существует два типа такого инструмента: электрический и ручной. С помощью электрического аппарата делать штробы гораздо удобнее и быстрее, но из-за высокой цены и узкой направленности его почти не покупают для домашних нужд. Приобретать электрический бороздодел имеет смысл человеку, профессионально занимающемуся электромонтажными работами. Для самостоятельного прорезания канавок обычно используют ручной штроборез для газобетона, стоимость которого в разы ниже.

Особенности ручных штроборезов

Такой аппарат, как было сказано выше, стоит намного дешевле электрического, но работа с ним требует большей затраты времени и сил. К тому же, этот штроборез предназначен только для газоблока – с кирпичом, железобетоном и другими твердыми материалами он не справится. Преимуществом его является бесшумность и незначительное пылеобразование.

Особенности электрических штроборезов

С помощью этого оборудования можно проделывать электрические канавки не только в газобетоне, но и в таких материалах, как железобетон, кирпич и другие, обладающие высокой твердостью.

Кроме того, к электрическому бороздоделу может быть подключен пылесос, что позволит предотвратить оседание слоя пыли на окружающих предметах.

Недостатком таких аппаратов является сильный шум, который они издают при работе. Это оказывает вредное влияние на слух работника, а также на нервную систему соседей, если штробление производится в многоквартирном доме. Работая с электрическим штроборезом, необходимо надевать спецодежду, а также пользоваться защитными средствами – респиратором и очками.

Разновидности штроборезов для газобетона

В отличие от бетона, пенобетон отличается значительно меньшей твёрдостью. Это облегчает его механическую обработку, в частности – резку и распиловку.

Штробление стен

Штробирование более мягкого материала имеет свои особенности, которые определяют выбор инструмента. Самодельный штроборез для газобетона может быть как ручным, так и электрическим.

Штроборезы по типу привода подразделяются на:

• Электрические.
• Ручные.

Оба типа инструментов выпускаются промышленно, в достаточно широком ассортименте, но, при желании, могут быть изготовлены самостоятельно. Преимущества и недостатки штроборезов различного типа приведены в таблице.

Устройство и типы ручных бороздоделов

Это оборудование представляет собой кусок металлической трубы, к которому приварена металлическая дуга, выполняющая функцию режущего элемента, и две прижимных рукояти. Более дорогостоящие модели оснащаются алмазным наконечником.

Существует два типа ручных штроборезов:

• Для штробления горизонтальных поверхностей.
• Для работы с вертикальными поверхностями.

Между этими устройствами нет принципиальных различий. Отличаются они друг от друга только тем, что прижимные рукояти закреплены под разными углами, а базовые трубки изогнуты неодинаково. Разница в устройстве обусловлена целью правильно распределить усилия, прилагаемые к аппарату при штроблении как вертикальных стен, так и поверхностей, расположенных горизонтально.

Пример работы горизонтального штробореза на видео:

Порядок работы ручным штроборезом

Прорезание канавок таким бороздоделом производится в следующем порядке:

• Разметить поверхность, чтобы штроба получилась ровной.
• Приложить режущую часть аппарата к началу разметки.
• Правой рукой взяться за прижимную рукоять, которая находится непосредственно над режущим элементом, а левой – за рукоятку, удаленную от него.
• Медленно тянуть устройство левой рукой вдоль разметки, одновременно нажимая правой рукой на другую рукоять.

Ручной бороздодел, хоть и стоит он не очень дорого, необязательно покупать в магазине. Для небольшого объема работ ручной штроборез по газобетону можно сделать без особых усилий самостоятельно.

Также можно сделать штроборез по газобетону, который можно использовать при строительстве. Пример на видео:

Какие штроборезы бывают

Итак, чем штробить пеноблок? Для выполнения таких работ есть два вида штроборезов по пенобетону:

Электрический – его можно применять для подготовки борозд даже по поверхности из металла. Основное отличие заключается в том, что труд полностью автоматизирован, и от человека требуется минимальное количество усилий.

Используется для штробления железобетонной стены и кирпичной кладки. Конструктивно напоминает углошлифовальную машинку. Нарезка борозд выполняется дисками, диаметр которых равен 15 см.

При работе образуется большое количество пыли, которую приходится убирать. Многие электрические инструменты оснащены специальной системой, к которой подключается промышленный пылесос, откачивающий пыль во время работы.

Ручной – стоит не очень дорого, образует во время рабочего процесса минимальное количество пыли, прост в применении. Но таким аппаратом невозможно работать по железобетону и бетону, зато по пенобетону ручной штроборез работает превосходно.

Сегодня выпуском такого инструмента занимаются многие фирмы, предлагая потребителю хороший выбор моделей. Опытные специалисты советуют для больших строительных объемов приобретать мощные инструменты, отличающиеся производительностью и надежностью. Стоимость таких устройств высока, но она полностью оправдывает себя интенсивностью эксплуатации данных устройств.

Если есть желание приобрести этот инструмент в собственное использование, то достаточно более дешевой модели.

Изготовление ручного бороздодела

Перейдем к вопросу о том, как изготовить штроборез для газобетона своими руками. Чтобы сделать простейшее устройство, понадобится кусок прочной металлической трубы, диаметр которого должен быть равен примерно 20 мм. Затем, отмерив с одного из краев 50-60 мм, с помощью болгарки сделать распил, держа инструмент под углом 45°. Когда это будет сделано, отогнуть под острым углом верхнюю часть трубы. Самодельный штроборез, предназначенный для газобетона, готов. Большая его часть выполняет функцию рукоятки, а вторая – режущего элемента для пеноблока.

Чтобы изготовить более сложный инструмент, придется затратить немало усилий. Кроме этого, в вашем распоряжении должен иметься аппарат для сварочных работ.

Делается такой бороздодел следующим образом:

• Сварить в перпендикулярном положении два куска металлической трубы (арматуры) по центральным точкам. Для той части, которая будет выполнять функцию рукоятки, лучше взять более толстый кусок – пользоваться таким аппаратом будет удобнее.

• Длина куска, из которого будет изготовлена рабочая часть, должна составлять 10-15 см, а величина диаметра – 25-30 мм.
• С одного или обоих краев трубы нужно сделать срез под острым углом – это будет рабочая поверхность.
• Приварить короткой стороной трубку к основанию. Углы рабочего элемента должны находиться с внешней стороны.

Чтобы облегчить сборку инструмента и не ошибиться при изготовлении, желательно перед началом работы сделать чертеж, указав на нем величину углов и размеры.

Наглядная пошаговая инструкция изготовления на видео:

Самодельный штроборез

К недостаткам ручного бороздодела относится не только то, что он требует гораздо больше времени и усилий для устройства штроб. Но и невозможность регулировать ширину канавки.

Поэтому рекомендуем сделать своими руками или заказать сварщику несколько таких инструментов с режущими наконечниками разного размера. Тем более что для их изготовления понадобится лишь кусок металлической трубки небольшого диаметра, можно б/у. Или толстый арматурный пруток.

Штроборез из трубы

Процесс изготовления прост:

• Отрежьте от трубы кусок длиной около метра;
• С одного конца отогните трубу, чтобы получить ручку для протягивания;
• Ко второму концу, отступив от него на 3-4 см, приварите ещё одну ручку из обрезка той же трубы;
• Отрежьте от другой трубы нужного диаметра кольцо шириной 1,5-2 см и заточите его, а затем приварите к концу заготовки.

Можно изготовить несколько сменных наконечников и прикручивать их к основной части инструмента.

Можно ли самому сделать электрический штроборез?

При желании такой аппарат может быть изготовлен в домашних условиях на базе простой болгарки. Однако большинство мастеров не рекомендует этим заниматься по следующим причинам:

• Производительность инструмента, сделанного из болгарки, довольно невелика, вдобавок он обладает всеми минусами оборудования, изготовленного в заводских условиях (сильно шумит при распиле блоков и вырабатывает большое количество пыли). Использовать его необходимо вместе с мощным пылесосом, иначе потом на уборку помещения будет потрачено времени, чем на проделывание штробы.
• Если прикрепить два диска к единственной оси не получится, канавку придется вырезать в два этапа, что приведет к образованию большего количества пыли и увеличению временных затрат.

• Регулировать зазор между дисками на самодельном штроборезе с высокой точностью невозможно, в результате чего канавка может получиться неровной.
• Бороздодел, собранный неспециалистом, может оказаться опасным, так как при его изготовлении редко соблюдаются установленные нормы и техника безопасности.

Исходя из этого, можно сказать, что, если проведение масштабных работ не планируется, желательно обойтись ручным бороздоделом.

Но, как уже было сказано, подойдет он только для газобетонных блоков – более прочный материал ему не под силу.

Самостоятельное изготовление электрического штробореза

Если вам все же необходим электрический бороздодел, но средств на его покупку нет, можно попытаться сделать его самостоятельно. В качестве базы используется простая болгарка. Из дополнительных материалов вам понадобится пара алмазных дисков по газобетону, имеющих одинаковый диаметр, и дополнительная крепежная гайка.

Инструмент собирается в два действия:

• Установить первый диск и плотно притянуть его гайкой.
• Затем сверху первого режущего круга установить второй и также тщательно закрепить с помощью гайки.

Собирая штроборез самостоятельно, нужно быть очень аккуратным. Если длины резьбовой части недостаточно, чтобы надежно зафиксировать два режущих круга, лучше отказаться от использования такого инструмента.

Критерии выбора

При покупке инструмента следует обращать внимание на такие параметры, как:

Мощность. Самый важный фактор, определяющий производительность устройства. Варьируется от 900 Вт до 3 кВт. Главное правило – мощность должна соответствовать диаметру диска и выполняемой работе. Желательно, чтобы устройство имело запас мощности – это предохранит мотор от перегрева.

Диаметр диска. Определяет максимальную глубину проделываемой канавки.

Скорость вращения диска. От неё зависит, насколько качественным будет прорез.

Советуем изучить Программа по электробезопасности: 2 группа

Регулировка расстояния между дисками. Для прокладки проводов достаточно штробы шириной 1-2 см. Если же стоит задача вмонтировать в стену трубу, этот показатель должен быть гораздо большим. Поэтому диапазон регулировки нужно подбирать соответственно целям работы.

Вес

Чем легче аппарат, тем меньше устает рука (особенно важно учитывать вес при потолочных работах). В то же время снизить массу инструмента удается только одновременно с понижением мощности.

Уровень шума

Звук режущих бетон дисков, как правило, очень громкий. Желательно, чтобы общую громкость не слишком увеличивал шум электродвигателя. Проверить этот показатель можно запустив мотор на холостых оборотах.

Вибрация. В инструкциях об этой характеристике информации не найти. Оценить степень вибрации можно только опытным путем или по отзывам обладателей инструмента.

Вспомогательный функционал:плавный запуск; защита от перегрузки, заклинивания, случайного включения; автоматический контроль скорости вращения; система гашения вибрации; поддержание глубины прореза.

Как обеспечить отвод пыли?

Самодельный электрический бороздодел, хоть и обладает более низкой работоспособностью, чем инструмент заводского изготовления, пыли при штроблении вырабатывает не меньше. Чтобы спасти стены помещения и находящиеся в нем предметы от запыления, к оборудованию нужно присоединить специальный кожух, в котором будет предусмотрен отвод для подключения пылесоса. Такие кожухи имеются в продаже, однако сделать это устройство можно дома, сэкономив деньги.

Для изготовления кожуха можно использовать металлическое полотно или простую пластиковую бутылку. Самое главное – оснастить защиту трубкой, к которой будет подсоединен пылесос. Она должна находиться в верхней части защитного устройства, а ее соединение со всасывающим шлангом должно быть плотным. Таким образом, пыль, образующаяся при работе, будет сразу втягиваться внутрь пылесоса.

Приготовление и пропорции керамзитобетона для стяжки пола

Керамзитобетон является одним из видов лёгкого бетона, чаще всего он применяется для утепления или в процессе строительства зданий с облегчёнными стенами. По целевому назначению этот материал разделяют на теплоизоляционный, теплоизоляционно-конструктивный и конструктивный (самый прочный). Несмотря на то, что керамзитобетон наиболее востребован в виде готовых блоков, возможно также самостоятельное изготовление данного материала для создания стяжки пола или для других задач.

Рассмотрим состав и соотношение компонентов керамзитобетона, в зависимости от его назначения. Если говорить о бетонной стяжке, то включение в её состав керамзитобетона, вместо щебня или гравия, делает бетонную плиту более лёгкой и увеличивает её теплоизоляционные характеристики. Ингредиенты должны обязательно иметь правильную пропорцию в составе керамзитобетона, чтобы в последствии стяжка пола не потрескалась и обладала достаточной прочностью.

Оптимальное соотношение цемента, песка и керамзита лежит в пределах от 1:2:5 до 1:3:6, в зависимости от фракции керамзита, марки цемента, качества и влажности песка. При этом рекомендованная марка портландцемента не ниже 400

Важно понимать, что прочность керамзита, как заполнителя, значительно ниже прочности щебня, поэтому цемент низких марок здесь применять нельзя

Советуем изучить Профиль для светодиодной ленты

Использовать керамзитобетон можно также для блоков или делать заливку монолитных стен жидким керамзитобетонным раствором. Для этого рекомендуется брать следующее соотношение: на 1 часть цемента 1 часть песка и 10-12 частей керамзита фракцией до 20 мм. Стены из раствора с такой пропорцией будут обладать достаточной прочностью, хорошей теплопроводностью и долговечностью.

Остаётся только вопрос, как замесить хороший раствор? Первым делом следует залить керамзит цементным молочком так, чтобы все гранулы полностью смочились. Состав молочка предусматривает 2 части воды на 1 часть цемента. Как мешать керамзит каждый строитель выбирает сам, исходя из доступных средств. После полноценной пропитки керамзита молочком, в него добавляются основные компоненты в расчётных пропорциях. Для фундамента керамзитобетон используется только в виде готовых заводских блоков, самостоятельное приготовление связано со слишком высокими рисками.

www.avtobeton.ru

11 Часто задаваемые вопросы — SparkyBase

Планируете ли вы полную замену электропроводки в доме или просто перенос розетки, существует высокая вероятность того, что придется прокладывать стены, чтобы проложить кабели к новым местам назначения. Процесс грязный и не требует каких-либо специальных навыков, поэтому неудивительно, что клиенты часто спрашивают, будем ли мы выполнять работу по поиску самостоятельно.

В этом руководстве объясняется все, что домовладелец должен знать о штроблении стен, в том числе о том, следует ли просить об этом электрика! Узкий штроборез в стене

Электрики регулярно грызут стены, но домовладельцы и другие специалисты могут сделать это за них. Поскольку расположение настенных каналов регулируется правилами электропроводки, многие электрики предпочитают выполнять эту задачу самостоятельно, чтобы обеспечить соблюдение требований.

Итак, электрики будут гоняться за стенами, но это зависит от размера проекта. Если это небольшая работа, например, установка новой розетки, то для электрика будет экономически целесообразно заняться этим самостоятельно, пока он выполняет остальную работу.

В других крупных проектах это не всегда так. За свою карьеру я несколько раз переделывал проводки в незанятой собственности, принадлежащей совету. Для этих зданий, в которых проводятся капитальные ремонтные работы, для совета имеет финансовый смысл нанимать рабочих (по более низкой почасовой ставке, чем электрики) для штробления стен.

Если вы являетесь домовладельцем, то идея самостоятельно выколотить стену может показаться хорошей работой и хорошим способом снизить расходы. Мы надеемся, что остальная часть этого руководства поможет вам направить вас в правильном направлении, поэтому мы начнем с первого шага.

Что такое погоня за стеной?

Настенная канавка — это процесс вырезания и вырубки каналов в стене, чтобы электрики могли прокладывать в них кабели. После того, как кабели будут вставлены и работа закончена, канавки можно снова заполнить и украсить поэтому кабели теперь скрыты в стене.

Осмотрев комнату, в которой вы находитесь, вы увидите розетки внизу в стене. Кабели, которые питают эти розетки, скорее всего, спрятаны в стене. Хотя в то время это было много работы и беспорядка, готовые и украшенные стены выглядят намного лучше, чем некоторые из альтернатив. (о некоторых альтернативах я расскажу в конце)

Стены из гвоздей или гипсокартона преследуют?

Мы не вырезаем стены из гипсокартона для прокладки электрических кабелей. Вместо этого мы можем провести кабели в полости между стенами. Если вы постучите по стене и услышите глухой звук, скорее всего, это каркасная стена с полостью посередине, которая идеально подходит для кабелей.

Это не означает, что этот тип работы будет полностью свободным от беспорядка. Если в стене есть деревянные опоры, идущие горизонтально, и электрику необходимо провести кабели по стене вертикально, необходимо просверлить деревянные опоры.

Если вы когда-нибудь слышали, как электрики говорят, что они «ловят» кабель в стене, они имеют в виду, что пытаются протащить кабель по стене и поймать его внизу. Как и рыбалка, этот процесс может немного разочаровать, поскольку мы не можем видеть кабель, поэтому это может быть немного сложно.

Как защитить электрические провода в стене?

Два основных метода, которые электрики используют для защиты кабелей, проложенных в стене, — это использование систем кабелепроводов и размещение кабелей в безопасных зонах в соответствии с правилами электропроводки. Существуют различные типы систем кабелепроводов с разным уровнем защиты. Установка пластикового кабелепровода в настенный штуцер

Кабелепровод представляет собой полую трубку, которую электрики используют для прокладки кабелей. Она обеспечивает некоторую защиту кабелей, хотя и не предназначена для защиты от ударов (например, от сверления в стене!)

Мы полагаемся на безопасные зоны, которые мы поместите кабели, чтобы другие не просверлили стену, где кабели скрыты!

Основными видами защиты, используемыми в гофрированных стенах, являются

• Труба ПВХ овальной формы . Это имеет то преимущество, что его овал меньше, поэтому погони не должны быть такими глубокими. Это очень распространенный тип защиты, но, поскольку он пластиковый, он не остановит сверло или гвоздь!

• Труба металлическая круглая . Это более промышленный вариант, так как он металлический, он обеспечивает большую защиту и был популярным решением много лет назад. Однако стоимость материалов и временные затраты на установку делают его редко используемым сегодня в домашних условиях. Еще одна проблема заключается в том, что круглая форма требует более глубоких канавок, которые могут не соответствовать новым строительным нормам (подробности позже)

• Пластиковая крышка . Кабель можно закопать прямо в кладку, а затем накрыть сверху крышкой. Эта крышка очень тонкая и не обеспечивает реальной защиты кабеля, но помогает при оштукатуривании, поскольку нам не нужно штукатурить непосредственно на кабель, когда мы закончим.

Повторная штукатурка после электромонтажных работ — это отдельная тема. Если вы хотите узнать больше о том, что вы можете ожидать от электрика в этом отношении, вы можете прочитать это здесь.

Нужна ли крышка для кабелей в стенах?

При подготовке этой статьи я обнаружил, что можно наклеивать штукатурку непосредственно на кабели без покрытия. Однако, по моему мнению, как электрику, очень плохая идея оставлять кабель открытым для штукатурного мастерка. Стоимость и время, необходимые для добавления укупорки, очень минимальны.

Если кабель будет поврежден, стену придется снова пробивать, чтобы заменить поврежденный кабель. Я не понимаю, почему стоит рисковать, на мой взгляд.

Как мы гоняемся за стеной?

Если домовладелец хочет заняться поиском самостоятельно, он должен обсудить это с электриком, выполняющим работу. Они могут быть более чем счастливы позволить вам это сделать, и если это так, они отметят безопасные зоны на стене, чтобы домовладелец точно знал, куда бежать!

Мы должны избегать ситуации, подобной показанной ниже! Ни один электрик не мог проложить свои кабели в этой погоне, поскольку они нарушили бы правила электропроводки (по крайней мере, в правилах Великобритании) и в случае аварии могут быть привлечены к ответственности. Стена, проложенная не в безопасных зонах, как того требуют правила электропроводки (BS7671)

После того, как эта канавка была снова заполнена и закрашена, как кто-либо еще мог знать, что там в стене спрятаны электрические кабели под напряжением? Источник фото

Я не хочу показаться, что я в восторге, но когда дело доходит до безопасности электричества, это фактор номер один. У меня уже была ситуация, когда домовладелец делал свое дело, гоняясь за стенами без спроса, и мне оставалось объяснять, что их тяжелая работа была напрасной.

Процесс чеканки включает в себя либо использование инструмента для чеканки (рекомендуется использовать инструмент, см. далее в посте), либо только старомодный молоток и долото. Мы прорезаем линии в стене достаточно глубоко для кабелей, любой системы кабелепроводов и достаточной дополнительной глубины для повторной штукатурки.

Насколько глубокой должна быть погоня за стеной?

Глубина штробы регулируется строительными нормами в Утвержденном документе A Раздел 2c. В нем указано, что вертикальные штробы в стене должны быть не глубже 1/3 толщины створки, а горизонтальные штробы — не глубже 1/6 толщины створки стены.

В документе также указано, что пазы не должны располагаться так, чтобы нарушить устойчивость стены. Строительные нормы (ссылка на документ здесь), предусматривающие эти размеры, предназначены для поддержания устойчивости стены.

Существуют и другие правила, такие как запрет на погоню друг за другом, поэтому перед началом работы обязательно проконсультируйтесь со специалистом.

Если бы мы преследовали стену так глубоко, что почти прошли на другую сторону, я не думаю, что стена после этого была бы очень надежной и устойчивой! стена в основном означает толщину стены. Многие дома состоят из двухслойной каменной кладки (внутренняя и внешняя стены связаны вместе с помощью стеновых связей и изоляции, помещенной в зазор). Источник.

Лучший инструмент для преследования стены

Лучший инструмент для преследования стены имеет неоригинальное название: Стенорез. Это электроинструмент, оснащенный системой пылеудаления, которая позволяет пользователю прорезать каналы в стене. Инструмент можно настроить таким образом, чтобы поддерживалась равномерная глубина, соответствующая строительным нормам.

Затем потребуются долото и молоток, чтобы просто удалить среднюю кладку, которая обычно довольно легко выпадает.

Эти инструменты можно взять напрокат примерно за 60 фунтов стерлингов в неделю (плюс около 200 фунтов стерлингов в качестве залога) в компаниях по аренде инструментов, таких как наемная база. В качестве альтернативы, если он нам нужен на срок более недели или мы думаем, что будем использовать его снова, может быть выгоднее приобрести его у розничных продавцов, таких как B&Q.

Даже со штроборезом правильное долото и хороший молоток изменят мир и избавят от головной боли (здесь я приведу ссылку на один из них на Amazon).

Не забудьте средства индивидуальной защиты, такие как перчатки, защитные очки и респиратор (см. на Amazon). Преследование стен — это задача, которая может быть очень опасной, если ее выполнить неправильно, у преследователя есть два быстро вращающихся режущих лезвия, поэтому правильные средства индивидуальной защиты и осторожность жизненно важны!

https://youtu.be/nBh6aAbLvf0?t=540Видео не может быть загружено, потому что JavaScript отключен: БОГ всех СТЕНОГЕЙЗЕРОВ! | Томас Надь (https://youtu. be/nBh6aAbLvf0?t=540)

Один из лучших инструментов, который вы можете использовать для штробления стен, — поручить кому-то другому сделать грязную и шумную работу за вас!

Уникальное «подшучивание» коллеги-электрика, когда его спросили о лучшем инструменте для штробления

Смета затрат на штробление стены

Если электрику необходимо штробить стены, стоимость будет включена в цену предложения. При средней стоимости работы электрика около 250 фунтов стерлингов в день стоимость поиска может быстро возрасти, особенно в крупных проектах, таких как замена проводки, требующая нескольких дней для завершения поиска.

Если домовладелец решает штробить стены, стоимость ограничивается арендой или покупкой штроборезного станка, долота-молота и необходимых средств индивидуальной защиты. Самая большая цена для домовладельца – это его время. Если им нравится что-то делать своими руками, гонка за стенами может быть проектом, который им действительно нравится, и который также экономит им деньги.

Стремясь сократить расходы, домовладелец может подумать о том, чтобы избежать расходов на машину для погони. Если это всего лишь одна погоня, то, возможно, в этом есть какая-то логика. Тем не менее, по моему опыту, как только вы немного попробуете преследовать стену с помощью молотка и зубила, вы сразу же побежите в магазин, чтобы найти преследователя!

Как заполнить выгравированную стену?

Штробованная стена заполняется системой трубопроводов и кабелем, выбранными электриком. Затем это будет оштукатурено электриком, штукатуром или домовладельцем. Прежде чем начать работу, убедитесь, что всем понятно, кто отвечает за заливку и последующий ремонт стены.

В статье, которую я написал о том, штукатурят ли электрики стены после штробления, подробно рассказывается о том, как восстанавливать стены после электромонтажных работ.

Это стоит прочитать (если я сам так считаю), так как я видел, как домовладельцы попали в эту область. Они предполагали, что электрик будет делать ремонт, в то время как электрик предполагал, что это сделает клиент. Лучше разобраться с этими битами до начала работы.

Альтернативы штроблению стен

Электрикам доступно несколько альтернативных методов прокладки проводов, чтобы им не приходилось штробить стены. К ним относятся такие системы, как кабелепровод или короб для поверхностного монтажа, а также крепление кабеля непосредственно к стене. Каждый метод наиболее подходит для различных сред.

К сожалению, ни один из этих методов не идеален для бытовых объектов, поэтому все до сих пор проходят через беспорядок и разрушения в погоне за стенами!

Накладной лоток — это вариант для жилых помещений, где не подходит прокладка стен. Его можно быстро и легко закрепить на стене, а при необходимости снова получить доступ к кабелям.

С практической точки зрения накладной пластиковый короб намного проще в установке и обслуживании кабелей. Однако недостатком является то, что это не очень красиво смотрится в домашней обстановке, и большинство домовладельцев не хотят, чтобы это было в их собственности.

Накладной кабелепровод . Этот метод часто используется в коммерческих зданиях, например, на складе. Эстетика часто не так важна в таких коммерческих условиях, как эти, и она обеспечивает легкий доступ к кабелям в случае необходимости ремонта.

Прямой зажим кабеля может быть хорошим выбором в зависимости от расположения и типа кабеля. Кабель SWA отлично подходит для крепления непосредственно к стене с помощью кабельных зажимов при прокладке снаружи (например, вдоль внешней стены к наружной розетке). Броня из стальной проволоки на кабеле защищает его от непогоды, повреждения паразитами и определенного уровня механической защиты (например, от ударов).

Надеюсь, это все, что нам нужно знать о погоне за стенами. Не забудьте ознакомиться со строительными нормами и пообщаться с электриком перед началом любых работ!

Как проложить кабели в стене

0 Понравилось Опубликовано: 18.

Прокладка кабелей в стене — относительно простой процесс, если вы знаете, что делать и какое оборудование использовать. Важно понимать с самого начала, что если вы пробиваете стену для электрокабеля, то нужно соблюдать электротехнические нормы. Электрическая проводка может быть опасной, если она выполнена неправильно, поэтому важно как можно больше следовать этим рекомендациям, так как это обезопасит вас и вашу семью. Здесь, в Sunrise Tools, мы предоставляем все оборудование, необходимое для выполнения этой работы. Ознакомьтесь с нашим руководством о том, как преследовать стену ниже.

Независимо от планировки вашего дома или кабелей, которые вы хотите проложить, необходимо соблюдать ряд простых правил. Многие из них основаны на здравом смысле, поэтому подумайте о процессе, прежде чем начинать охоту за кабелем. Если вы врежетесь слишком глубоко в стену, это окажет негативное влияние на устойчивость вашей стены и, возможно, на структуру вашего дома.

Правило 1 – Не делайте никаких двух погонь, вертикальной или горизонтальной, спина к спине.

Правило 2. При резке вертикального желоба не делайте пропила глубже, чем на одну треть от общей глубины стены, чтобы обеспечить устойчивость.

Правило 3. Если вы режете стенки полости вертикально, убедитесь, что разрез не глубже трети толщины обшивки полости, в которой они находятся. глубже одной шестой общей глубины стены для обеспечения устойчивости.

Правило 5. Если вы режете стенки полости горизонтально, убедитесь, что разрез не глубже одной шестой толщины обшивки полости, в которой они находятся.

Штробление или вырезание стены — относительно простой процесс, но для него требуется специальный инструмент, известный как штроборез. Большинство электриков владеют этим инструментом и могут выполнить эту работу за вас; однако устройство также можно купить или взять напрокат, если вы хотите заняться этим проектом самостоятельно. Sunrise Tools предлагает множество режущих инструментов, которые можно использовать в различных сценариях. Проверьте их здесь. Если вы не уверены в том, какой инструмент подходит для вашей конкретной работы, сообщите нам об этом, и наши специалисты могут проконсультировать вас. Инструменты для чеканки обычно имеют одно лезвие, но некоторые могут иметь два параллельных лезвия. Прежде чем приступить к какой-либо резке, лезвия инструмента для зачистки должны быть установлены на правильную глубину, а к концу подсоединен шланг пылесоса, чтобы уменьшить количество пыли. Тем не менее, не ожидайте, что это удалит всю пыль, так как вашу комнату все равно нужно будет убирать после того, как вы забьете провода в стену.

Когда дело доходит до выбора глубины установки инструмента для чеканки, необходимо учитывать два основных момента. Во-первых, посмотрите на глубину проводов, которые вы хотите вставить в стены. Ваша глубина должна быть немного больше, чем провода, чтобы ваша стена могла быть заполнена после того, как вы установили проводку. Во-вторых, помните правила, которые перечислены выше – для обеспечения устойчивости стены важно не врезаться в стену слишком глубоко.

Прежде чем начать резать стену, необходимо принять необходимые меры предосторожности, чтобы снизить вероятность несчастного случая. Защитная одежда поможет вам обезопасить себя; в частности, крайне важно носить защитные перчатки с хорошим сцеплением с ними и защитные очки.

Чтобы убедиться, что вы режете по прямой линии, лучше всего использовать спиртовой уровень или метчик и карандаш, чтобы провести линию на стене перед началом резки. Помните, что линии погони должны быть горизонтальными или вертикальными, а не диагональными.

Настройка одиночного чейза на вашем инструменте чеканки является наиболее часто используемым выбором. Начните тщательно следовать карандашным линиям, которые вы нарисовали, следя за тем, чтобы оставаться на одной линии. После того, как вы закончите резать линии погони, вам нужно будет избавиться от стены посередине. Вы можете сделать это, используя молоток и валик, чтобы вытащить центр.

Существует альтернатива для штробления стен из мягких строительных материалов, таких как изоляционные блоки (например, Термалит) и пеноблоки из пенобетона, с использованием штробореза точной ширины требуемого канала. Грабли для штроборезных работ Sunrise Tools Termite Wall Chaser — это простой и безопасный вариант в таких обстоятельствах, обеспечивающий надежное достижение желаемой ширины и глубины канала.

Теперь, когда вы проделали дыру в стене с помощью инструмента для чеканки, пришло время пропустить через нее кабели и трубы. Важно, чтобы ваш кабелепровод имел правильную ширину, чтобы надежно входить в открытую стену. Закрепите кабель на месте, открыв колпачок и вставив его в предусмотренное место. После установки пропустите кабель по стене. Когда кабели находятся в правильном положении, крышку кабелепровода можно закрыть, просто нажав на нее. Кабелепровод – это дополнительный уровень защиты проводки в стене.

Как эффективно засыпать проем в стене

После того, как ваши кабели и кабелепровод правильно уложены в стену, пришло время засыпать стену так, чтобы кабели не были видны. Есть много разных способов заполнить стенные погони — ни один из них не лучше других — все зависит от личных предпочтений. Мы лично предпочитаем использовать смесь песка и цемента из-за глубины канавок. Одним из основных преимуществ этого варианта является то, что смесь затвердевает, когда она застывает, поэтому она немного отличается от остальной части вашей стены, но не выглядит иначе. Это важно, так как любые строители или будущие владельцы вашей собственности смогут определить, что в стене есть провода, прежде чем непреднамеренно обрезать или забить их гвоздями.

Лучшая смесь песка и цемента составляет около трех частей мягкого песка, одной части острого песка и одной части цемента. Эта комбинация позволяет смеси твердо сохнуть, но обладает некоторой гибкостью, что облегчает ее нанесение. Подумайте о том, чтобы покрасить заглушку неразбавленным клеем ПВА, так как это позволит вашей смеси хорошо прилипнуть к кабелепроводу, удерживающему проводку. Заполните канавку растворной смесью, вдавливая ее в пространство, чтобы убедиться, что она хорошо заполнена.

Не беспокойтесь, если вы использовали слишком много раствора, так как его можно легко удалить. Чтобы сделать это и создать ровную поверхность, поместите мастерок с обеих сторон стены, поместив их над канавкой и потянув вверх, чтобы собрать лишний раствор. После завершения этого шага раствор можно оставить для застывания примерно на 30 минут. По прошествии 30 минут с помощью острого шпателя снимите поверхность примерно на 3 мм. Это позволит добавить штукатурку поверх песчано-бетонной смеси. Этап оштукатуривания важен только в том случае, если стена, за которой вы гонитесь, видна. Если вы собираетесь укладывать панели или плитку поверх площади, вам не нужно добавлять штукатурку в качестве завершающего слоя.

Если вы не хотите заполнять углубления в стене смесью из песка и цемента, можно также рассмотреть возможность использования штукатурки для заделки швов, также известной как однослойная штукатурка. Эта штукатурка предназначена для нанесения слоями толщиной до 50 мм; однако при такой толщине он не особенно эффективен, поскольку гипс со временем провисает под весом. Поэтому, если выгравированная вами канавка глубже, используйте несколько более тонких слоев вместо одного толстого. При использовании этого метода очень важно убедиться, что штроба влажная, так как штукатурка высыхает намного быстрее, чем бетон, и может треснуть, если высохнет слишком быстро.

Используете ли вы бетон, а затем тонкий слой штукатурки или штукатурку всей рамы, она должна хорошо высохнуть, прежде чем добавлять какие-либо украшения. После высыхания рамку можно закрасить или покрыть плиткой или панелями. На этом процесс заканчивается.

Если вы хотите снова получить доступ к канавке, чтобы изменить или починить проводку, вам также может помочь резак канавки. Процесс очень похож, так как после того, как отверстие было вырезано, вы можете заменить или починить любые кабели или кабелепроводы, прежде чем снова заполнить их и оштукатурить поверхность.

Заключение

Пробивка стены для электрического кабеля не самый сложный процесс в мире, но вы должны быть готовы. Очень важно иметь под рукой правильные инструменты, чтобы правильно выполнить работу, чтобы ваша стена была закончена на высоком уровне. Sunrise Tools предоставляет высококачественное оборудование как профессионалам, так и любителям своими руками, и готовы ответить на любые ваши вопросы. При беге за стенами крайне важно сделать безопасность своим главным приоритетом, защищая глаза и руки от повреждений. Кроме того, убедитесь, что вы соблюдаете наши основные правила, перечисленные выше, так как это поможет вам отлично начать.
