Самодельный штроборез: Как сделать штроборез своими руками: видео, фото, инструкция

Как сделать насадку-штроборез на болгарку своими руками

При строительстве нового дома или при серьезном ремонте старой квартиры очень часто возникает потребность спрятать коммуникации в стены. Для этого в поверхности стены делают штробы – горизонтальные или вертикальные узкие и длинные канавки. Строительные организации используют для таких работ специальный инструмент – штроборез. Однако в домашних условиях можно сделать его аналог из обычной болгарки.

Содержание

• 1 Конструкция штробореза
• 2 Самодельная замена стандартному штроборезу
• 3 Делаем кожух на болгарку
• 4 Нюансы штробления болгаркой

Конструкция штробореза

На первый взгляд штроборез напоминает ручную дисковую пилу.

При внимательном осмотре заметны несколько существенных отличий. Опорная площадка регулируется для получения нужной глубины резания. Под защитным кожухом прячутся сразу два круга,  расстояние между ними также меняется в зависимости от требуемой ширины штробы — так можно получить канавку нужной ширины и глубины в один проход. На кожухе видна трубка, предназначенная для подсоединения шланга пылесоса. Вся пыль из-под края диска удаляется в пылесборник, а не рассевается по помещению.

Самодельная замена стандартному штроборезу

Тот, кто делает ремонт самостоятельно, вряд ли станет покупать дорогое оборудование для непродолжительного использования. Поэтому можно попытаться сделать бороздодел своими руками. Проще всего переделать уже имеющийся инструмент. Некоторые конструкции штроборезов дают подсказку.

Привод инструмента очень сильно напоминает всем знакомую болгарку. Почему бы не приспособить ее для резания борозд? Для этого понадобится:

• второй диск;
• упорная площадка;
• защитный кожух с пылеотсосом.

С диском вопрос решается установкой дополнительной разделительной шайбы. Расстояние между дисками, соответственно, и ширина штробы, ограничивается длиной шпинделя редуктора.

Так можно штробить стену под электрический кабель — для него не требуется делать канавку большой ширины. Штроба для труб гораздо шире, поэтому крепящую гайку придется доработать. На нее наваривается втулка с внешней резьбой на одном конце. По длине на втулку после первого диска надевают одну или несколько гаек, общий размер которых соответствует необходимой ширине резания. Второй диск крепится штатной гайкой от другой болгарки. Вся конструкция представлена на чертеже ниже.

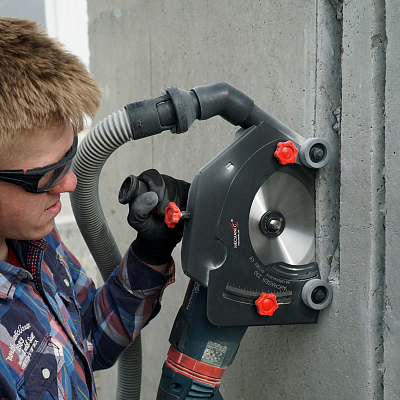

Кожух можно купить готовый, иногда они встречаются в продаже.

При отсутствии товара в продаже болгарку придется переделать. Как видно, кожух для штробления не настолько сложен, чтобы не попытаться сделать его своими руками.

Делаем кожух на болгарку

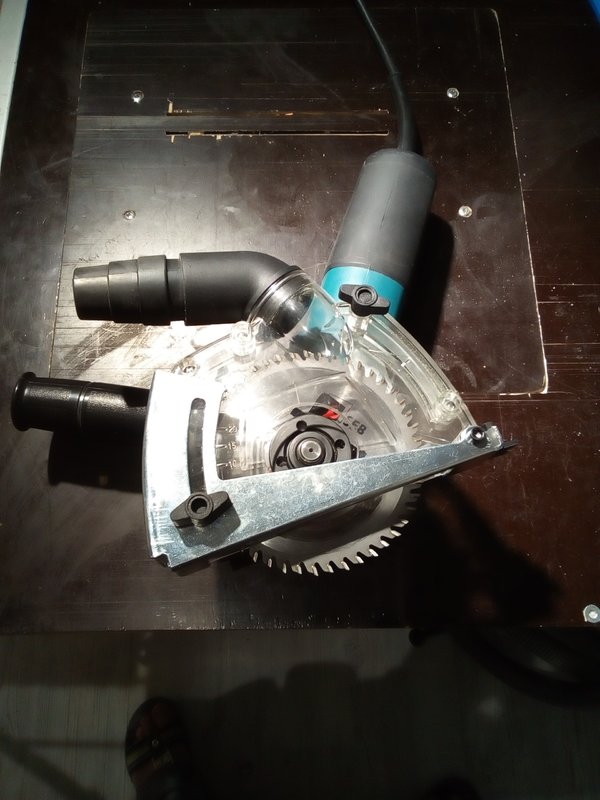

Для одноразовой работы можно использовать примитивные кожухи с трубкой для подсоединения шланга пылесоса. Такие приспособления делаются за пару часов.

Когда предполагается многократное применение или предстоит большой объем работ, стоит задуматься об изготовлении более надежной конструкции. Насадка на болгарку имеет сложную конфигурацию, поэтому для изготовления полноценного кожуха для штробореза придется сваривать несколько деталей между собой.

Для самодельного кожуха понадобятся:

• листовое железо;
• шпильки с резьбой;
• гайки на шпильки;
• труба прямоугольного сечения;
• сварочный аппарат.

Начинается процесс с изготовления самого кожуха. Заготовкой может послужить

В центре днища вырезают отверстие по диаметру штатного кожуха болгарки.

К отверстию приваривается крепежный хомут. Вокруг хомута наваривается лист металла для увеличения жесткости.

Затем из листового железа вырезается внешняя сторона кожуха и сваривается с предыдущей частью.

Из куска трубы вырезают патрубок для шланга пылесоса и приваривают к округлой стороне  конструкции.

К верхней стороне насадки приваривается шпилька рукоятки.

Короткая сторона служит для упора корпуса болгарки, а длинная обеспечивает упор в стену.

К задней стороне кожуха прикреплена удлиненная гайка, в нее вкручивается шпилька, регулирующая глубину штробы. На этом изготовление насадки можно считать оконченным.

Нюансы штробления болгаркой

Штробить стену невозможно без пыли. Кроме того, болгарка в классическом виде не позволяет контролировать глубину паза. Так можно повредить арматуру несущей стены. Для этого и используется специальная насадка. Шайбами между дисками изменяет ширину канавки под проводку или трубу. Через патрубок подсоединяется шланг пылесоса, рукоятка сверху позволяет точнее выдерживать направления резания.

Следует учитывать, что болгарка не предназначена для длительной непрерывной работы, поэтому через каждые 15-20 минут нужно делать перерывы для охлаждения электродвигателя и редуктора. Остальные приемы работы такие же, как и с заводским штроборезом. Самодельная конструкция может оказаться недостаточно точно выполнена и оцентрована. При сильных нагрузках присутствующее биение может оказаться опасным.

Штробление болгаркой может производиться на достаточно большой высоте, поэтому с пылесосом желательно применять шланг увеличенной длины.

Штроборез из болгарки и двух алмазных дисков своими руками

Содержание статьи:

Те, кто занимается электрикой, прокладкой труб, и других коммуникаций, знают, как сложно делать штробы обычный перфоратором. Мало того, что они получаются кривыми, так и времени на это уходит в несколько раз больше, чем при использовании штробореза.

Однако не у всех есть штроборез. А ведь его изготовление из болгарки не представляет собой ничего сложного. Плюс ко всему, самодельный штроборез можно подключить к строительному или домашнему пылесосу, и тогда получится резать штробы без пыли и респиратора.

Что потребуется для изготовления штробореза

Заводской штроборез имеет практически идентичную конструкцию, как и самодельный из болгарки. Здесь также основным, режущим бетон и кирпич элементом, выступают два алмазных диска, которые разнесены друг от друга на нужное для пропила штробы расстояние.

В случае с изготовлением штробореза из болгарки, ширину пропила можно регулировать гайкой, используя одну или две для подкладывания между дисками. Единственным ограничением в этом случае является длина вала на болгарке под крепление дисков. Однако, как показывает практика, длины вала хватает для того, чтобы сделать штроборез.

Теперь остаётся решить вопрос с отводом пыли. И здесь на помощь приходит канализационный отвод от 50 трубы. Сделав в отводе прорезь под диски, чтобы они могли нормально вращаться и, прикрутив отвод снизу болгарки, к нему можно будет подключить трубу или гибкий шланг от пылесоса.

Штроборез из болгарки своими руками

Итак, для изготовления самодельного штробореза из болгарки понадобятся:

• Дополнительная гайка на болгарку, которая позволит закрепить на крепёжном валу два диска. Очень важно чтобы диски располагались друг напротив друга максимально ровно, в противном случае, работать самодельным штроборезом будет опасно;
• Отвод для канализационной трубы, который нужно буде закрепить при помощи хомута внизу болгарки. Именно в отвод будет попадать вся пыль от резки штроб, после чего вытягиваться пылесосом;
• Два одинаковых алмазных диска по бетону, которые по размерам подходили бы на болгарку.

Сборка штробореза состоит из нескольких этапов. Сначала потребуется закрепить на штоке болгарки первый диск, притянув его для этих целей гайкой.

Затем производится установка второго диска по бетону, который также притягивается гайкой. Во время установки дисков обращайте внимание на то, в какую сторону они будут вращаться.

Внимание! Если длины штока болгарки недостаточно для установки двух дисков, то от изготовления штробореза лучше отказаться. В противном случае, его конструкция будет представлять большую опасность. Можно решить проблему установкой гаек меньшей толщины или нескольких, подогнав их под нужный размер.

Канализационный отвод, который будет служить для вытягивания пыли, устанавливается снизу болгарки. Перед установкой в нем нужно сделать небольшой пропил, по ширине двух дисков. Таким образом, чтобы пыль, прямиком попадала в отвод, а уже затем, беспрепятственно уходила в работающий пылесос.

Поделиться в соцсетях

Руководство по покупке штроборезов

При прокладке кабелей или труб часто необходимо прорезать в стене пазы – и здесь на помощь приходят штроборезы. Предназначенные для вырезания штроб в бетоне, дереве или штукатурке, эти инструменты можно даже подключать к пылесос для очистки рабочего места от пыли. Ищете настенный штроборез? Давайте перейдем к «погоне»!

Важные особенности

• Диск
• Нож
• Глубина резания
• Ширина резания

Штроборезы с дисками

Эти штроборезы, оснащенные дисками от 2 до 6, способны прорезать любой материал практически без усилий. Эти модели, обычно оснащенные сегментированными алмазными дисками , справятся практически с любой задачей резки. Эти штроборезы также являются наиболее часто используемым типом и универсальным типом на рынке.

Штроборезы с фрезами

Внешне похожи на фрезер, эти модели оснащен резцами вместо дисковых лезвий и может резать только относительно мягкие материалы , такие как дерево или гипс. Не пытайтесь использовать эти инструменты для прорези в твердых материалах, таких как бетон или камень!

Дисковые и фрезерные стенорезные станки отличаются как эргономикой , так и техническими характеристиками.

Штроборез с дисковыми лезвиями немного похож на погружную пилу и может резать бетон; резак похож на фрезер  и используется для вырезания канавок в дереве или гипсе.

Стенорез с лезвиями  – это  мощные машины  , которые необходимо держать обеими руками, а  нарезчик  с резцом является более точным и его можно держать одной рукой.

Поверхностные материалы

Вы можете вырезать штробы в дереве  или гипсе с помощью штробореза, оснащенного режущей головкой. Бетон и другие твердые материалы  потребуется штроборез с дисковым лезвием.

Глубина резания

Глубину резания штроборезы можно регулировать с помощью ручки регулировки глубины. Это колеблется примерно от 5-75 мм в глубину .

Ширина реза

Ширину реза можно регулировать от 10 до 40 мм, перемещая прокладочные шайбы между дисковыми ножами.

Если вы используете режущую головку, ширина реза будет определяться размером самой режущей кромки.

Количество дисков

Чем больше у вас дисков, тем проще пользоваться инструментом и тем дольше прослужит ваша канавка! Шестидисковые станки идеально подходят для профессионалов, планирующих нарезать пазы на регулярной основе . Для домашнего использования выберите модель с 2 дисками (или максимум с 4 дисками).

Диаметр диска

Это напрямую связано с возможностью штроборезы  прорезать канавки .Чем больше диаметр, тем мощнее станок. И, конечно же, чем быстрее и безопаснее машина, тем она тяжелее!

Удаление пыли

После того, как вы спланировали свою работу, вы можете приступить к отслеживанию того, куда вы хотите, чтобы канал шел. Это можно сделать любым удобным для вас способом: мелом, карандашом и т. д. Будьте очень внимательны на этом этапе, так как 0019  повлияют на качество вашего паза .Если вы обведете карандашом от руки, будет сложно обеспечить прямую канавку. А когда дело доходит до нарезки, вы определенно хотите держаться прямо и узко… Стоит отметить,

Существует множество способов обезопасить себя при использовании штробореза, особенно в рамках проекта реконструкции!

Во-первых, обязательно используйте детектор труб и шпилек , чтобы убедиться, что стена или пол, в котором вы планируете резать, не имеют каких-либо существующих электрических каналов или труб отопления и т.  д.

защита и перчатки.

Чтобы облегчить вашу задачу
