Самодельный ручной бур для столбов: Ручной бур для земли своими руками: чертежи, инструкция

Ручной земляной бур – как сделать своими руками

Бур земляной представляет собой устройство для бурения отверстий в грунте. Тем, кто затевает дачное строительство, часто необходима такая вещь, как земляной бур, который можно купить, а можно сделать своими руками.

Такой инструмент обычно используют для установки различных опор, а также стоек для сооружений и забора. Ямы, лунки, отверстия на дачном участке бывают нужны в самых разных местах. Поэтому, ручной бур просто жизненно необходим в условиях садовых работ. Посредством этого универсального инструмента можно делать лунки для посадки, а также гораздо проще устраивать системы дренажа, и колодцев.

Земляной бур – стоит ли «овчинка выделки»?

Если на садово-загородном участке используются, преимущественно, только качественные инструменты, например, ручной бур, то практически любые отверстия можно сделать, буквально за пару минут. Стоит сказать, что ручные буры заводского изготовления, могут не отвечать требованиям, необходимым на конкретном строительном участке.

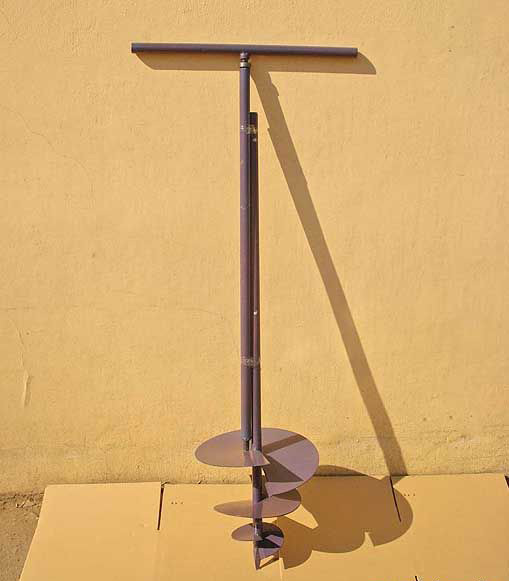

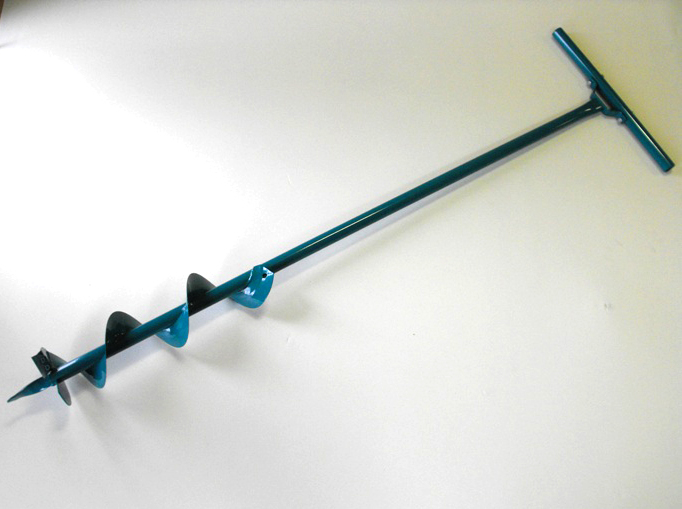

Те промышленные ручные буры, которые есть в продаже, могут иметь различную конфигурацию. Например, быть полностью цельной конструкцией, при этом, имея, только определенную длину. Могут также поддаваться полной либо частичной разборке и при этом иметь в наборе штанги для удлинения, ну и, конечно, иметь различные насадки.

Что касается насадок, тут тоже нужно знать, что они могут быть разными: двухлопастные или с винтовой формой, напоминая при этом червяка. Для того, чтобы конструкция бура служила достаточно долго и исправно, ножи обычно делают из сплавов стали с очень высокой прочностью, а для облегчения бурения их делают с резцами по бокам.

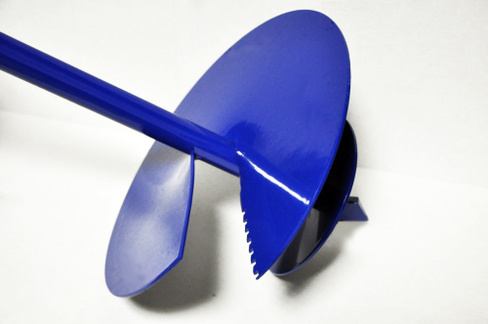

Части бура, которые призваны бурить, могут состоять из нескольких ярусов. Обычно бур земляной ручной начинается с лопастей, диаметром поменьше, а затем идущих к увеличению.

Земляной ручной бур в строительстве — это очень полезный инструмент, который в зависимости от типа работ может подлежать трансформации:

• функция увеличения длинны штока;
• возможность смены насадок;
• функция смены рукояток с малых и коротких размеров на максимально длинные и с большими диаметрами.

Стоит сказать, что в зависимости от комплектации в минимальной версии (с тремя насадками и коротким штоком), а также в максимальных версиях, цена на промышленные буры может значительно меняться, в сторону увеличения.

Именно, по этой причине стоит подумать о том, как сделать земляной бур своими руками. Это может значительно сэкономить бюджет, а если его изготовить правильно, то и дополнительно выиграть в функциональности.

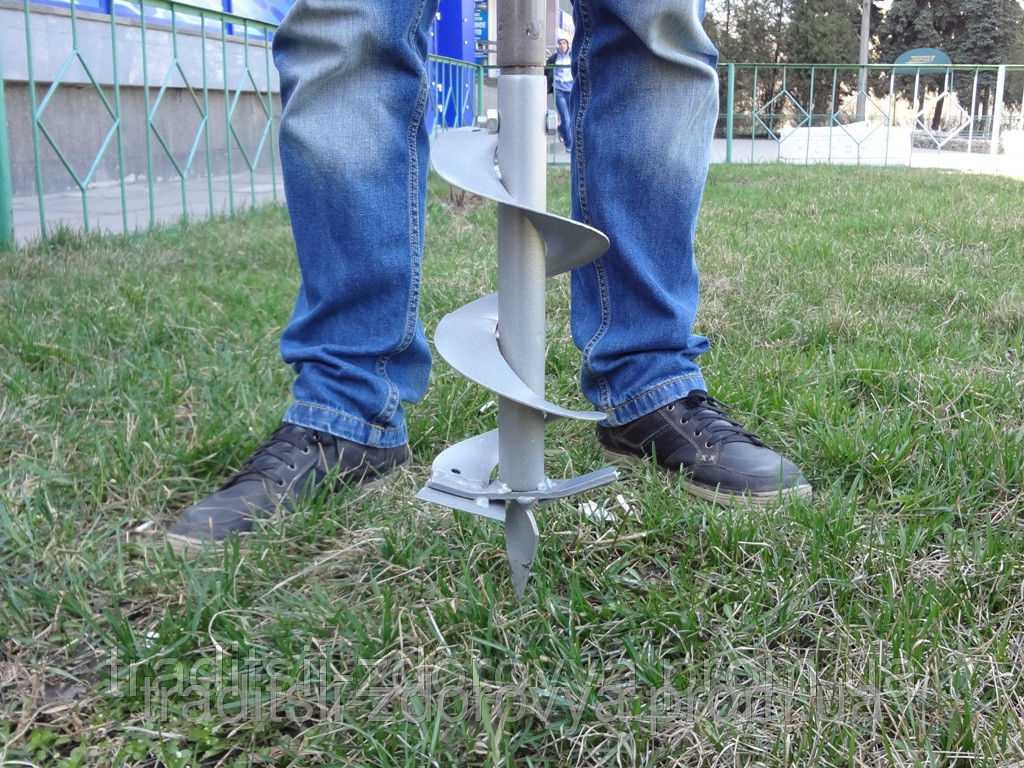

Земляной бур

Как сделать бур – процесс подбора инструментов и деталей

Сложностей в изготовлении такого нехитрого инструмента как самодельный земляной бур быть не должно. Тут главное подобрать подходящие комплектующие.

Необходимые инструменты:

• сварочный аппарат;
• электродрель, у которой, должен быть богатый набор сверл по металлическим поверхностям;
• также не лишним будет иметь абразивный круг, скорее всего, некоторые элементы придется вытачивать при помощи станка;
• дополнительно может понадобиться разное слесарное оборудование.

Для изготовления штока можно воспользоваться арматурой либо трубой, у которой длинна будет не менее двух метров. А чтобы понять, какой у трубы должен быть диаметр, можно взять старое сверло (приблизительно тринадцать миллиметров) и примерить к трубе. Диаметр прута или трубы должна быть меньше чем 15 мм.

Как сделать бур

Ручной бур для земляных работ – сборка по этапам

Многие советы опытных специалистов в этом деле указывают на то, что лучше всего приварить все элементы для надежности.

• Сначала нужно приварить горизонтальную ручку, совершенно перпендикулярно к самому штоку, а концу на противоположной стороне придать острую форму. Старое сверло нужно приварить к внутренней стороне трубы.

• Самым главным моментом в изготовлении бура должно быть то, что шток обязан хорошо входить в землю, тем самым помогая верхней (шнековой) части.

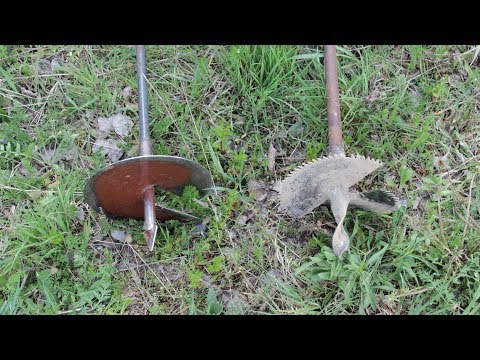

• Для создания ножей можно использовать диск циркулярной пилы, который разрезается на две половинки, а затем приваривается под углом, примерно, в 120 градусов. Только нужно помнить, что у диска края зубчатые, поэтому их нужно сточить.

• Чтобы сократить по минимуму усилия при земляных работах, можно приварить еще несколько дисков к штоку, тогда бур будет входить в землю «как по маслу».

• При необходимости удлинения штока, можно придумать систему втулок, а также подумать о других соединениях на резьбе.

Нет ничего лучше, чем сделать инструмент собственными руками. А самое главное, можно при воплощении идеи смело экспериментировать, увеличивая функциональность и другие особенности вашего инструмента.

Как сварить бур из трубы для копки ям своими руками

✅ Дата публикации статьи: 2020-06-29| 📌 Категория: Сделай сам

Содержание статьи:

Во время установки столбов для забора или столбчатого фундамента приходится заниматься бурением отверстий в земле. Копать ямы лопатой малоэффективно, да и к тому же, отверстия должны быть чётко заданного диаметра и глубины. Поэтому приходится прибегать к различным хитростям.

Облегчить существенно данный процесс поможет бур из толстостенной металлической трубы, который можно сделать самому при наличии сварки. Вся работа займёт всего несколько часов. При этом бурить таким буром из трубы очень легко и быстро.

Что понадобится, чтобы сделать бур из трубы

Чтобы сделать металлический бур для земли потребуется кусок стальной трубы. Диаметр трубы выбирается с учётом размера необходимых отверстий под столбы и опоры. Также понадобится уголок шириной 3 см, и стальная 3/4 труба, чтобы приварить рукоять.

Из инструментов понадобится сварочный аппарат и болгарка с кругом по металлу. Из расходных материалов нужны будут электроды 3-4 мм, для сварки толстого металла. Ниже рассмотрен порядок изготовления самодельного бура из трубы.

Как сварить самодельный бур

Основным режущим элементом бура выступает металлическая труба длиной около 40 см. Труба сделана в виде конуса, чтобы легче проникать в грунт.

Далее при помощи двух мощных упоров, место разреза трубы разворачивается, что позволяет сделать надежный зацеп. Когда труба вращается за рукоятку, зацепом она углубляется в землю, которая через квадратное отверстие с другой стороны, беспрепятственно покидает трубу и вываливается наружу.

Поэтому следующим шагом будет вырезание отверстия в трубе и соединение развёрнутой части металла с помощью сварки. Последнее действие нужно сделать коротким швом, в самом узком месте трубы. Таким образом, самодельный бур почти готов, но осталось ещё несколько шагов — это ребра жесткости и рукоятка.

Рукоятка бура изготавливается из стальной трубы 3/4. Она приваривается к обратному торцу через кусок металлического уголка. Здесь нужно хорошо проварить сварочные швы, чтобы соединение металлов было хорошим. В противном случае, под воздействием большой нагрузки, рукоятка может быстро отвалиться от трубы.

Важно, чтобы пробурить самодельным буром отверстия в земле под столбы, необходимо сначала будет произвести выемку грунта, буквально на половину штыка лопаты. Затем, установив бур в выемку, можно осуществлять бурение.

Как было сказано ранее, земля при погружении бура проходит внутри и выталкивается наружу через боковые отверстия. Это очень удобно, поскольку её не нужно выбирать из ямы самостоятельно, что очень удобно при копке. Для облегчения задачи, если грунт мокрый и сбился внутри трубы, можно использовать молоток или кусок арматуры для его выбивания оттуда.

Поделиться в соцсетях

8 лучших кормушек для птиц своими руками — планы, фото и видео!

Вы думаете о том, чтобы сделать кормушку для птиц своими руками?

Позвольте мне сначала поздравить вас с тем, что вы являетесь преданным птицеводом на заднем дворе! Невероятно, что вы тратите свое время и творческий потенциал на такой замечательный проект. =)

Я составил список лучших кормушек для птиц своими руками с видео, фотографиями и планами. Я уверен, что вы можете найти дизайн, который идеально подходит для вас!

8 лучших самодельных стержней для кормушек:

• СВЯЗАННЫЕ: 7 вещей, которые следует учитывать при покупке стержня для кормления птиц!

#1. Простая деревянная кормушка с защитой от белок, сделанная своими руками

Вам потребуется:

• Обработанная под давлением стойка размером 4×4 дюйма, отрезанная до желаемой высоты
• 8-футовая обработанная давлением плита размером 2×4 дюйма, разрезанная пополам по ширине
• Винты с проушиной -> Купить здесь
• Алюминиевый отлив
• Гвозди

Основные инструкции:

1. Прикрутите доски 2×4 дюйма к верхней части стойки 4×4 дюйма в форме креста
2. Вкрутите винт с проушиной в конец каждой доски размером 2×4 дюйма, чтобы повесить кормушки
3. Поместите столб в землю, выкопав яму (не менее 2 футов) или используя держатель столба
4. Прикрепите алюминиевый отлив к столбу деревянными гвоздями

Эта конструкция включает в себя один из наиболее важных элементов любой установки для кормления птиц: она защищена от белок!

• СВЯЗАННЫЕ: 9 ЛУЧШИХ кормушек для птиц! (ВСЕ ценовые диапазоны)

Посмотрите представленное ниже информативное видео, которое представляет собой полный обзор их самодельной кормушки для птиц. Видео веселое и легкое для просмотра, а дизайн будет легко воспроизвести и настроить.

#2. Станция для кормления своими руками из стальной трубы

Вам потребуется:

• 1-дюймовый кабелепровод – 2 отрезка. (независимо от вашей предпочтительной высоты и ширины)
• Обработанный давлением блок размером 4×4 дюйма, длиной около 8 дюймов
• Бетон
• Шурупы для дерева -> Купить здесь

Основные инструкции:

1. Просверлите отверстия в деревянном бруске:
   • Просверлите блок на расстоянии примерно 2 дюймов от верха для поперечной стойки.
   • На противоположном конце просверлите в деревянном блоке примерно 3 дюйма для шеста.
2. Вставьте секции кабелепровода в отверстия и ввинтите шурупы в блок, чтобы зафиксировать их на месте
3. Закопайте свой столб как минимум на 2 фута в землю и залейте отверстие бетоном, чтобы закрепить столб

Эта уникальная подставка для кормушки гладкая и простая! Прекрасно будет смотреться в любом дворе. После того, как первоначальная конструкция собрана, повесьте кормушки для птиц прямо на поперечные стойки или используйте крючки.

В видео подробно показано, как просверлить деревянный брусок, чтобы быстро и легко собрать подставку. Использование бетона для закрепления столба в земле обеспечивает превосходную устойчивость!

#3.

Вам потребуется:

• 1-2-дюймовая деревянная стойка желаемой длины
• 2-1/2-дюймовые деревянные дюбеля желаемой длины
• Крючки для чашек -> Купить здесь
• Квадратный или прямоугольный фанерный лом площадью около 2 квадратных футов
• Аэрозольная краска с УФ-защитой -> Купить здесь

Базовые инструкции:

1. Отпилите нижнюю часть шеста, чтобы получился острый край
2. Просверлите отверстие диаметром 1/2 дюйма в деревянном шесте примерно в 3 дюймах от вершины
3. Просверлите второе отверстие диаметром 1/2 дюйма перпендикулярно первому, примерно в 6 дюймах от верха
4. Прикрепите плоскую доску к верхней части стойки с помощью трех шурупов
.
5. Вбейте длинный гвоздь в один конец каждого дюбеля (они будут использоваться для подачи фруктов)
6. Вставьте дюбели в столб, пока они не будут отцентрированы
7. Ввинтите чашечный крюк в концы дюбелей без гвоздей (для подвешивания кормушек)
8. Вбейте готовую кормушку молотком в землю не менее чем на 1 фут

Конструкция этой кормушки для птиц, сделанной своими руками, включает в себя платформу и поперечные стойки . Вы можете использовать платформу как ванночку для птиц, кормушку для лотков или место для других угощений!

Эта фидерная станция лучше подходит для небольших кормушек, так как стержень и поперечины тонкие. Я бы рекомендовал использовать кормушки весом менее 5 фунтов. В конце видео показана аккуратная самодельная кормушка — бревно с арахисовым маслом.

#4. Кормушка для птиц своими руками стоит менее 5 долларов!

Вам понадобится:

• 1- 10-футовая длина электрического кабелепровода
• Большой S-образный крюк -> Купить здесь
• Сверло с насадками по металлу и дереву

Основные инструкции:

1. Попросите местного хозяйственного магазина согнуть конец кабелепровода под углом 90 градусов примерно в 2 футах от вершины стойки
2. Просверлите отверстие в согнутом конце шеста примерно в дюйме от конца — туда вы повесите крючок
3. Просверлите достаточно широкое отверстие в перилах настила, чтобы продеть в него шест
4. Вбить шест в землю не менее чем на фут

Если вашим приоритетом является экономия средств, этот проект для вас.

Расходные материалы стоят менее 5 долларов, а сделать их легко и быстро! Эта конструкция продевается через перила палубы, а изогнутый конец трубопровода свисает над двором.

Вам понадобится:

• 8-футовый 4″ X 4″ штифт, обработанный давлением

• Циркулярная пила

• Фреза с коронкой

• Почтовый держатель -> Купить здесь

• Наждачная бумага

• Малая кувалда

• Топор

• Аккумуляторная дрель и биты

• Заглушка стойки

Основные инструкции:

1. Отрежьте стойку по длине с помощью циркулярной пилы
2. Фрезеруйте мягкую кромку вдоль всех четырех краев стойки
3. Отшлифуйте стойку наждачной бумагой с зернистостью 120
4. Закопайте столб в землю не менее чем на 2 фута или используйте держатель столба
5. Убедитесь, что столб установлен вертикально, используя длинный уровень
6. Закрепите держатели с помощью винтов, которые входят в комплект подвески, или вы можете использовать оцинкованные винты
.
7. Установите стойку крышки на место и закрепите ее винтом

Эта декоративная кормушка для птиц, сделанная своими руками, будет желанным дополнением любого заднего двора. Стойка размером 4 × 4 дюйма увенчана декоративной крышкой, а по бокам просверлены крючки для подвешивания кормушек. Полные инструкции доступны здесь!

Я бы добавил к этому дизайну беличью перегородку. Эта перегородка — простое решение, которое хорошо работает со стойкой 4×4 дюйма:

Купить сейчас!

Вам потребуется:

• Кусок электрического шланга из ПВХ шириной 3 дюйма (столько, сколько вы хотите, чтобы ваш столб был).
• Пять 36-дюймовых железных стержней (находятся в секции арматуры)
• Дрель
• Кувалда/киянка
• Мужские мускулы.
• Аэрозольная краска (по желанию)

Основные инструкции:

1. Отрежьте трубу из ПВХ до нужной высоты
2. Просверлите 2 отверстия на каждой стороне трубы с помощью сверла того же размера, что и колышек
3. Повторить, просверлив еще два отверстия для второго кола
4. Используйте край трубы из ПВХ, чтобы отметить на земле место, где будет стоять столб (и окружность столба)
5. Используйте молоток/кувалду и вбейте 3 колышка наполовину в землю по треугольной схеме прямо внутри отметки, которую вы сделали с помощью трубы из ПВХ
6. Наденьте трубу из ПВХ на колышки и вбейте ее в землю
7. Вставьте два последних стержня в отверстия в верхней части стойки из ПВХ
8. Краска по желанию

Из-за гладкой и широкой конструкции этого шеста у создательницы не возникло проблем с тем, что ее местные еноты могли забраться наверх, чтобы украсть еду. Но,  конечно, если  у вас есть еноты, вы знаете, какими живучими они могут быть !

Многоуровневые поперечины предлагают много места для кормушек. Убедитесь, что вы закопали трубу из ПВХ достаточно глубоко, чтобы столб оставался прочным, пока на нем висят кормушки.

#7. Высотная кормушка для птиц

Вам потребуется:

• Кормушка воронкообразного типа с монтажным комплектом
• Регулируемый малярный шест -> Купить здесь

Основные инструкции:

1. Зацементируйте нижний конец шеста маляра в землю так, чтобы он был достаточно устойчивым, чтобы удерживать кормушку для птиц
2. Прикрепите воронку к верхнему концу малярной стойки с помощью монтажного комплекта
3. Наполните кормушку и поднимите в воздух!

Эта оригинальная конструкция сочетает в себе видимость сверхвысокой кормушки и удобство кормушки, расположенной ближе к земле. Волшебный инструмент, обеспечивающий такую ​​гибкость, — выдвижной малярный шест!

Кормушка для птиц крепится к шесту маляра, а шест входит в землю с помощью шнековой стойки. Затем, когда пришло время наполнить кормушку, вы опускаете шест до тех пор, пока кормушка не окажется в пределах досягаемости . Мне нравится этот дизайн за его простоту!

#8. Стойка Скотта «Сделай сам» — индивидуальная станция кормления BWHQ!

Кормушка Скотта в штаб-квартире Bird Watching — это фантастическая установка, сделанная своими руками!

Он полностью изменил свои настройки, включая крышу, кормушку на платформе и много места для подвесных кормушек.

Чтобы сделать свой дизайн надежным, он использует комбинацию двух стратегий. Во-первых, его столб обмотан дымоходом, из-за чего белкам труднее ухватиться за столб. Он также установил перегородку.

Посмотрите, как Скотт и его папа строят собственную кормушку для птиц: (видео ускорено!)

Расскажите об этом в комментариях!

Что такое шнек и для чего они обычно используются?

Проще говоря, бур представляет собой инструмент в форме спирали, который используется для бурения отверстий в земле и других поверхностях или материалах.

Спиралевидный металлический стержень с лезвием на конце устройства известен как «летающий». Крылья вращаются, чтобы очищать, резать или откачивать просверленные материалы. Осколки выбуриваемых материалов (например, грунта, льда) перемещаются по виткам и из скважины при вращении лопасти.

Как и многие другие специальные инструменты, существует не один тип шнека. Шнеки можно найти для самых разных целей бурения, каждая версия предназначена для работы с определенными материалами, поверхностями или другими требованиями.

Буры также могут быть идентифицированы по их различным названиям — буры для земли, зерновые буры и ледобуры, и это лишь некоторые из них. Они могут приводиться в действие электродвигателем, прикрепленным к трактору, или использоваться вручную.

Каковы распространенные размеры шнека?

Шнеки можно найти практически любого размера, который вы только можете себе представить. От небольшого ручного устройства до устройств, которые необходимо буксировать за трактором.

Обычно шнековые буровые долота доступны следующих диаметров:

• 4 дюйма
• 6 дюймов
• 8 дюймов
• 12 дюймов
• 18 дюймов

Доступная глубина шнека обычно составляет 3 и 4 фута, но существуют шнеки, которые позволяют бурить на большую ширину и глубину.

Те, у кого есть бур для одного человека, не должны использовать его для отверстий диаметром более 8 дюймов. Принимая во внимание, что шнеки, рассчитанные на двух человек, выполняют работу с максимальным диаметром 18 дюймов.

Для любого проекта, предусматривающего более широкие и глубокие отверстия, чем перечисленные выше, потребуется модель с краном или буксировкой.

Для чего чаще всего используются шнеки?

Шнеки в основном используются для одной цели – сверления отверстий. Некоторые из наиболее типичных промышленных применений включают сверление отверстий для солнечных столбов, телефонных столбов и палубных столбов, и это лишь некоторые из них.

Шнеки помогают сэкономить время и трудозатраты, обеспечивая лучший рабочий процесс и непрерывность. Таким образом, вы получите максимальную отдачу от этого инструмента, когда в ходе одного проекта необходимо вырыть несколько отверстий одинакового диаметра.

Хотя шнеки, как правило, лучше всего подходят для этих более промышленных применений, их можно использовать и по-другому, например:

• Сверление отверстий в древесине или деревьях для извлечения кленового сиропа (для этого потребуется бур для дерева)
• Небольшие домашние проекты, такие как садоводство (для этого потребуется ручной бур)
• Просверливание лунок во льду во время подледной рыбалки (для этой цели подойдут газовые и ручные буры)

Зачем покупать шнек?

Буры невероятно универсальны и могут сэкономить часы изнурительного труда на работах, где в противном случае вам пришлось бы копать глубокую яму.

В коммерческом смысле шнеки обычно используются на строительных площадках или промышленных объектах для повышения эффективности. Шнеки также можно использовать в более мелких личных занятиях, таких как строительство забора, посадка сельскохозяйственных культур, подледная рыбалка или даже добыча кленового сиропа.

Распространенные типы буров

Вот некоторые из наиболее распространенных буров, о которых вы услышите:

Ледобур

Существует несколько применений ледобуров — это бурение отверстий во льду и дробление льда. Лезвия в этом устройстве разработаны, заточены и имеют форму для резки и дробления льда. Они обычно используются в коммерческом или промышленном пищевом оборудовании для измельчения льда для еды и напитков. Ледовые буры также используются для подледной рыбалки, однако их можно использовать в любое время, когда вам нужно просверлить толстый слой льда.

Ледобуры имеют гораздо более острые лезвия, чем почвенная версия инструмента. Более острые лезвия позволяют дрели легче проникать в лед, не создавая потенциально опасных трещин.

Земляной бур

Земляные буры используются для бурения отверстий в земле и состоят из вращающейся металлической трубы или стержня с одним или несколькими лезвиями, прикрепленными к нижнему концу. Как следует из названия, землеройный шнек предназначен для прорезания или очистки грунта и почвы. Эти шнеки обычно используются фермерами и садоводами, занимающимися выращиванием сельскохозяйственных культур.

Зерновой шнек

Зерновой шнек предназначен для транспортировки большого количества зерна. Зерновой шнек состоит из большой трубы, содержащей сплошной вал, вокруг которого против часовой стрелки закручивается спираль.

Оттуда зерно подтягивается и проталкивается в вал, а затем выбрасывается с другого конца. Как правило, зерно помещается в бункер или силос или, в некоторых случаях, непосредственно в грузовик для транспортировки.

Ручной бур

Ручной бур обычно используется для рытья более мелких ям. Они обычно используются для таких работ, как:

• Сбор проб почвы
• Изготовление отверстий для столбов
• Экологическое строительство
• Горнодобывающая промышленность
• Прочистка стоков
• Поиск подземных материалов, которые могут помешать бурению и повредить механические инструменты

Садовый бур

Садовый бур очень похож на промышленный бур; однако они обычно портативны, легки и значительно более доступны по цене. Они используются для рытья отверстий для столбов забора, посадки луковиц / пробок для травы и других целей в саду / ландшафтном дизайне.

Садовый бур гораздо более экономичен по времени, чем лопата, а также обеспечивает лучший контакт растений с почвой и корнями.

Общие вопросы о шнеках и насадках для шнеков

Бур может бурить скважины глубиной до 95 футов и неглубоко до 3 футов. Однако, как только глубина превысит 95 футов, вы можете добавить к буру удлинитель.

По сравнению с другими сверлами, шнекам легче сверлить любой материал, для которого они необходимы.

Шнеки обладают следующими преимуществами по сравнению со стандартными бурами:

• Большая глубина бурения
• Гладкость и однородность отверстий
• Более легкое растачивание (не требуется большого давления вниз)
• Предотвращает засорение отверстий (благодаря более эффективному удалению стружки материала)

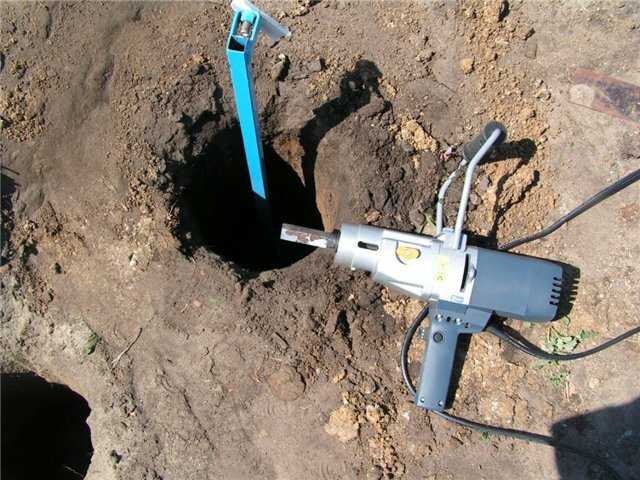

Некоторые сверла можно использовать в дрели, но они должны применяться только для определенных целей. Лучше всего убедиться, что дрель, которую вы собираетесь использовать, способна работать со шнеком и выполнять соответствующую работу, чтобы избежать травм или повреждения ваших инструментов.

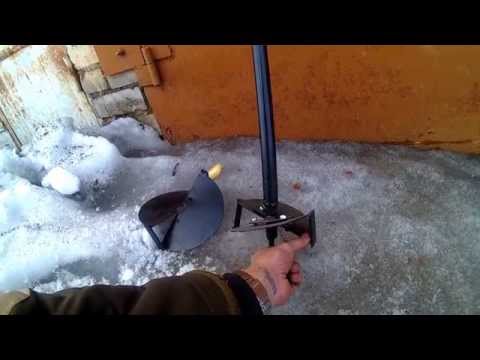

Нет, земляным буром нельзя бурить слои льда. Лезвия ледобуры значительно острее, чем у любого другого бура, поэтому, если вы попытаетесь использовать земляной бур для бурения льда, вы, скорее всего, повредите и бур, и лед.

Получите изготовленные на заказ шнековые буры от The Federal Group USA

Если вы ищете компанию по изготовлению металлоконструкций, которая может производить высококачественные шнековые буры, шпильки и другие компоненты шнека, Federal Group USA поможет вам . Имея более чем 40-летний опыт работы в сфере производства металлоконструкций, компания Federal Group USA может изготовить шнековые буры на заказ практически для любой отрасли или области применения.

Хотите узнать больше о наших возможностях и услугах? Назначьте время, чтобы поговорить с одним из наших опытных представителей по работе с клиентами сегодня.
