Станок для сгибания арматуры

Содержание статьи:

• 1 Станок для сгибания арматуры
  • 1.1 Гибочный станок для арматуры своими руками

Арматура — самый популярный вид металлопроката, который широко используется в строительстве. Без арматуры, например не обходится ни одно строительство фундамента, где она выполняет основную армирующую роль.

В процессе работы с арматурой, её часто приходится сгибать вручную, подгоняя под требуемые элементы строения. Ярким примером этому может служить армирование углов ленточного фундамента, где арматура гнется в нескольких местах, после чего укладывается на углы фундамента для его усиления.

Сделать самодельный станок для сгибания арматуры своими руками несложно, а для этого не потребуется много инструментов и времени.

Существуют различные виды гибочных станков арматуры. Бывает станок для сгибания арматуры автоматический, бывает механический и ручной. Однако принцип устройства и работы всех станков для гибки арматуры практически одинаковый.

На прочном основании, изготовленном из древесины или куска швеллера, фиксируются упоры для расположения между ними сгибаемой арматуры. Здесь же располагается подвижный ролик с приваренной к нему рукоятью. При нажатии на рукоять, ролик воздействует на арматуру, сгибая её под нужным углом.

Гибка арматуры ручным станком достаточно лёгкий технологический процесс, а чтобы сделать станок для сгибания арматуры из швеллера своими руками, понадобиться:

1.  Кусок швеллера длиной в 1-2 метра.
2.  Металлический уголок 5х5 см.
3.  Кусок арматурного прута.
4.  Труба дюймовая для держателя.
5.  Сварка и болгарка с дисками по металлу.

Чтобы сделать своими руками станок для сгибания арматуры из швеллера как на картинках, понадобиться сначала, собрать основание. Для этого берется цельный кусок швеллера, к которому по краям привариваются опоры из арматуры.

Чтобы гибка арматуры вручную была удобна, ширину между опорами самодельного станка необходимо делать не менее 1 метра.

Гибочный станок для арматуры своими руками

Далее на собранном основании фиксируется гибочный станок для арматуры своими руками. Для этого с одной стороны швеллера приваривается полуметровый кусок уголка. Сразу же за ним необходимо приварить небольшой кусок арматуры или прута, для второй подвижной части гибочного станка.

Вторая часть станка для сгибания арматуры своими руками полностью подвижна. Она также состоит из уголка, на одном конце которого приварен держатель, а на втором конце, кусок дюймовой трубки.

Сделать гибочный станок для арматуры своими руками несложно.

Оценить статью и поделиться ссылкой:

Как сделать мощный гибочный станок для арматуры

При работе с арматурой при заливке фундамента или армопояса ее приходится гнуть под разными углами. Если пользоваться при этом только молотком и наковальней, то подготовительный процесс перед заливкой бетона будет занимать дни. Многократно ускорить скорость работ с арматурой можно с помощью самодельного гибочного станка.

Материалы:

• полоса или пластина сечением 30 мм;

• подшипники с наружным диаметром 40-50 мм – 2 шт.;

• круглая болванка для токарных работ диаметром 40 мм;

• кругляк 15 мм;

• болты М10 под шестигранник – 2 шт.

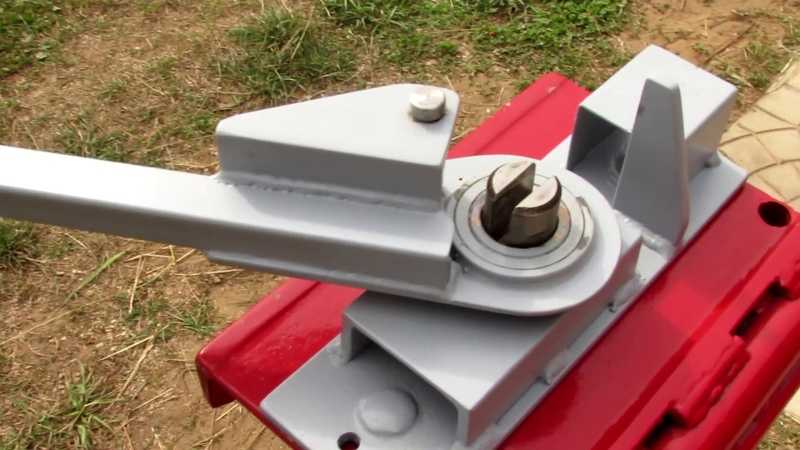

Процесс изготовления гибочного станка

Перед началом сборки станка потребуется провести токарные работы, используя в качестве заготовки болванку 40 мм. Из нее делается втулка высотой 30 мм с внутренним отверстием 15 мм. Также нужно выточить 2 втулки грибка. Наружный диаметр их тонкой части должен равняться диаметру внутренней обоймы имеющихся подшипников. Диаметр шляпки грибка делается на 5-10 мм больше. Во втулках сверлится отверстие 10 мм и делается потай под шляпку болтов. Также из кругляка 15 мм нужно сделать палец в большую втулку. Нужно его слегка прошлифовать, чтобы он легко входил в ее отверстие.

Станина станка изготавливается из полосы или толстой стальной пластины.

Она состоит из двух прямоугольных заготовок разного размера. Меньшая должна иметь достаточную площадь для размещения двух подобранных подшипников. Большая делается шире и длиннее на 30-40 мм. Один угол меньшей пластины обрезается и скругляется внутрь так, чтобы к нему с зазором 1-2 мм можно было приложить втулку диаметром 40 мм.

Заготовки станины складываются вместе и подравниваются по углу противоположному от скругленного, после чего свариваются сплошным швом и зачищаются по сварке.

В станине станка делается 3 отверстия. Первое сверлиться под палец для установки большой втулки.

Оно делается в нижней широкой пластине на угле так, чтобы втулка подходила к скругленному углу верхней пластины с зазором 1-2 мм. Затем высверливаются 2 глухие отверстия на меньшей пластине под установку подшипников упоров на болты М10.

В глухих отверстиях нарезается резьба. Затем в них закручиваются болты с надетыми подшипниками и втулками грибками.

К большой втулке приваривается плечо, вырезанное из используемого для изготовления станины металла. Поверх него приваривается упор из этого же материала. Его край должен не доходить до отверстия во втулке на 12-15 мм. На торце упора нужно нарезать насечку. Затем плечо удлиняется кругляком. Он приваривается под небольшим уклоном вверх. Желательно нагреть насечки упора газовым резаком и закалить, охладив в воде.

Во втулку с ручкой забивается палец, и она устанавливается в отверстие на станине.

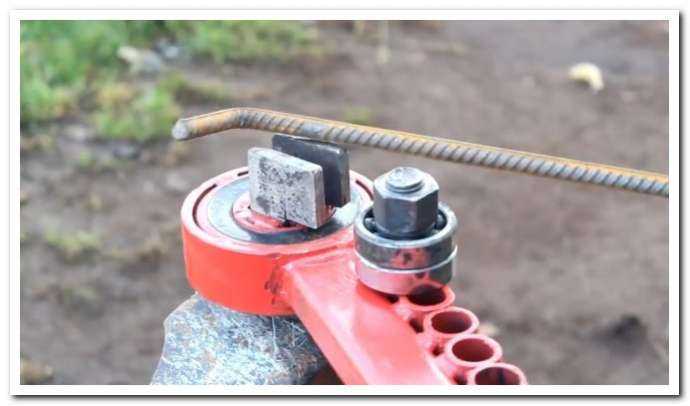

Станок зажимается в тисках. Для изгиба арматура или кругляк укладываются между подшипниками и пальцем, затем сгибаются поворотом рукояти.

Смотрите видео

Что такое гибка стержней и как сделать устройство для гибки стержней

Арматурные стержни используются в качестве армирующего элемента в железобетонных элементах. Их часто изгибают, чтобы сделать стремена или продольные стержни. В этой статье мы обсудим как согнуть арматуру и как можно сделать самому гибочный станок в домашних условиях.

Содержание

Во многих случаях арматурные стержни необходимо сгибать в различные формы. Это делается по нескольким причинам. Вернемся к причине армирования бетона сталью – это повышение прочности на растяжение и сжатие.

В качестве примера вы можете сравнить скрытое действие в пределах траверсы от живых и мертвых грузов с ломанием палки о колени.

Когда вы прикладываете силу, осколки рядом с вашим коленом толкаются к середине палки, а осколки от середины к противоположной стороне отрываются от нее. Аналогичное явление происходит внутри пучка.

Рассмотрим простую балку (которая свободно опирается на две опоры у своих концов). Всякий раз, когда балка изгибается или провисает, это происходит из-за статической нагрузки (веса). По мере увеличения сил от центра к низу нижняя часть балки имеет тенденцию растягиваться или удлиняться.

Для этой детали требуются стальные арматурные стержни, так как она находится под напряжением. Прочность балки на растяжение повышается за счет сочетания бетона и стали. Это предотвращает разрушение балки из-за силы нагрузки.

Напряжение точно в центре балки между сжимающими и растягивающими напряжениями отсутствует.

Для неразрезных балок немного по-другому. Верх балки может быть сжат на одном участке ее длины и натянут на другом участке. Это потому, что непрерывная балка поддерживается более чем двумя точками.

В результате балка ИЗгибается НЕ в одном направлении, а в обратном при движении по промежуточным опорам.

Инженеры проектируют изгибы арматурной стали таким образом, чтобы сталь упиралась в бетон именно там, где возникают растягивающие напряжения, чтобы помочь бетону сопротивляться этим напряжениям. Именно по этой причине некоторые арматурные стержни изгибаются почти зигзагообразно.

Несколько важных способов увеличения и поддержания прочности сцепления включают соединение каждого стержня с последующим, анкеровку концов стержня с помощью бетона и наложение двух концов стержня внахлест.

Арматурные стержни не должны изгибаться слишком сильно при изгибе. Стержни могут треснуть или ослабнуть, если их согнуть слишком сильно. Поэтому для различных размеров стержней и различных типов крюков были установлены определенные минимальные диаметры изгиба.

Для изготовления брусогиба дома вам потребуются следующие инструменты и материалы.

Инструменты

• Угловой шлифовка
• Резкий диск
• Шлифовальный диск
• Hacksaw
• Drill Or Verill Press
• СВАРИНГА
• ленточная сумма и Vernier
• СВЕРНАЯ СКРИБА
• ленточная мера и Vernier
• Центр.
• Сверла: ø4–16 мм
• Набор метчиков: M6x1 и M12x1,75
• Ручка метчика
• Зенковка
• Гаечный ключ

Материалы

• 1 шт. Трубка. (Для основного блока)
• 1 шт. Стальная круглая заготовка (втулка)
• 1 шт. Круглая стальная роликовая матрица)
• 1 шт. Стержень (вращающийся шарнир)
• 1 шт.
• 1 шт. квадратная труба 20x20x1,5 мм или больше (ручка)
• Несколько болтов и подходящих гаек
• Вам могут понадобиться шайбы

• С помощью пильного станка отрежьте кусок стали длиной 32 мм.
• Используйте напильник для сглаживания профилей.
• Чтобы сделать отверстие в трубе, сделайте пробойник в том месте, где будет отверстие. Проделайте отверстие в трубе, начиная со сверла *4мм и заканчивая сверлом ø16мм.
• Используя зенкер, увеличьте отверстие втулки с *14мм до *16мм.
• С помощью сверлильного станка и Scotch Brite отполируйте 16-мм стержень/ось.

Для шкворня втулки отрежьте кусок этого стержня длиной 70 мм

• Втулки приварить
• Для сверления отверстия 10 мм с центром просверлить отверстие что на 38 мм больше центра втулки.
• Для нарезания резьбы используйте установочный метчик M12.
• Поместите роликовую матрицу (*34/12×20 мм) в отверстие в основании гибочного узла.
• Между головкой болта и гайкой должна быть сумма [ролик+2 шайбы+(1*1,5мм)].
• Позволяет ролику свободно вращаться.

• Чтобы прикрепить узел гибки к основному узлу, сделайте маленькое основание поворота.
• Вам понадобится гайка M16, сверло ø16 мм и болт с головкой под торцевой ключ M6.
• Используйте установочный метчик M6, чтобы нарезать резьбу после того, как просверлите отверстие *5 мм в середине стороны гайки.
• Затяните винт после вставки оси в гайку и регулировки.
• Вставьте шарнир снизу в отверстия в основном блоке.
• Приварить гайку к основному блоку.

Подводя итог, можно сказать, что гибка стержней требуется почти на каждом строительном объекте. Используется для изготовления хомутов и продольной арматуры. Вы можете сделать свой собственный барный станок дома, используя некоторые основные инструменты и старые металлические детали.

Нажмите для поиска

Искать:

Как сделать инструмент для гибки арматуры

Компания Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon.com.

Любой, кто работал в бетонном строительстве, вероятно, знает о важности арматуры. Эти стальные стержни усиливают укладываемый бетон, что помогает предотвратить появление трещин в бетоне и обеспечивает структурную поддержку. Арматуру также можно использовать в саду для укрепления ванночек для птиц или в качестве опоры для выращивания виноградной лозы.

Несмотря на всю важность арматуры для этих проектов, ее не всегда легко использовать. Чтобы получить арматуру нужной длины, часто требуется, чтобы человек обрезал или согнул арматуру так, чтобы она соответствовала создаваемой конструкции, а профессиональные станки для гибки арматуры, продаваемые в магазинах, стоят недешево!

Стоит ли делать свой собственный станок для гибки арматуры?

Изучение того, как сделать самодельный станок для гибки арматуры, может пригодиться, когда вы решите взяться за следующий проект по благоустройству дома: это избавит вас от необходимости искать его в хозяйственном магазине или в Интернете, а также может сэкономить вы деньги.

Самодельному станку для гибки арматуры, конечно же, есть несколько альтернатив. Помимо простого похода в магазин и покупки станка для гибки арматуры, вы также можете отрезать арматуру до нужной длины с помощью болторезов, пилы или угловой шлифовальной машины.

Однако эти альтернативы могут занять больше времени, чем простое изгибание арматуры, и как только вы создадите самодельный станок для гибки арматуры, вы сможете использовать его снова и снова для новых проектов, над которыми вы решите работать!

Как сделать арматурогиб

Чтобы узнать, как сделать станок для гибки арматуры самостоятельно, ознакомьтесь с нашим руководством ниже.

Шаг 1. Соберите необходимые материалы

Для этого проекта вам понадобится деревянная доска (2 x 4 дюйма), оцинкованная труба (достаточно большого диаметра, чтобы арматурный стержень едва помещался внутри), четыре короткие металлические трубы. (около 6 дюймов в длину и 3/4 дюйма в диаметре), четыре напольных фланца (3/4 дюйма в диаметре) и 16 шурупов (около 3/4 дюйма в длину).

Вам также понадобится дрель и набор сверл.

Шаг 2. Прикрепите фланцы пола к деревянной доске

Расположите фланцы пола на деревянной доске так, чтобы два фланца были близко друг к другу с одной стороны доски, а два близко друг к другу с другой стороны. дерева. Они должны быть установлены таким образом, чтобы между каждой парой оставалось узкое пространство для размещения арматурного стержня, чтобы он удерживался на месте во время изгиба.

Используя дрель и 16 винтов, прикрепите четыре фланца, по четыре винта на каждом фланце.

Шаг 3. Прикрепите четыре короткие трубы

Этот шаг очень прост. Просто возьмите четыре короткие трубы, которые вы подготовили, и прикрепите по одной к каждому из четырех фланцев пола, которые вы установили на предыдущем шаге.

Итак, ваш самодельный станок для гибки арматуры готов к использованию. Продолжайте читать, чтобы узнать, как на самом деле использовать его.

Шаг 4: Измерьте и вставьте арматурный стержень

Для этого шага вы должны знать, в какой точке вам нужно согнуть кусок арматурного стержня. Вставьте арматурный стержень между трубами так, чтобы он проходил параллельно длине деревянной доски, при этом точка, в которой вы хотите, чтобы арматурный стержень изгибался, располагалась напротив углового фланца, ближайшего к короткому краю деревянной доски.

Трубы должны удерживать арматуру на месте, пока вы ее сгибаете. После правильного размещения арматуры вставьте другой конец арматуры, торчащий из дерева, в оцинкованную трубу. Таким образом, арматура должна быть установлена ​​так, чтобы часть ее удерживалась на месте короткими трубами, а другая часть вставлялась в оцинкованную трубу.

Место, где встречаются эти две части, должно быть местом, где вы хотите согнуть арматурный стержень.

Шаг 5: Изогните арматурный стержень

Используя короткие трубы в качестве точки опоры и оцинкованную трубу в качестве рычага, возьмите оцинкованную трубу и потяните ее так, чтобы она находилась под нужным углом и чтобы оцинкованная труба была практически перпендикулярна к коротким трубам, а не параллельно им, как это было раньше.

Арматурный стержень будет изгибаться вместе с трубой при перемещении на этот угол.

Вот оно! Теперь у вас есть правильно согнутый кусок арматуры, и самодельный станок для гибки арматуры готов к многократному использованию.

Резюме

В следующий раз, когда вы захотите поработать над проектом по благоустройству дома или захотите добавить немного функциональности в свой сад, арматура может оказаться необходимой частью создаваемого вами плана.

Существует множество различных способов манипулирования арматурным стержнем, чтобы получить нужную длину для вашего конкретного проекта, включая резку или сгибание арматурного стержня; однако некоторые из этих альтернатив могут быть довольно дорогостоящими, требовать много времени для работы или быть трудными для поиска подходящих инструментов.
