Самодельный бетононасос: какой лучше для раствора, шнековый или поршневой
Можно ли сделать насос для бетона своими руками? Советы мастеров
При помощи бетононасоса раствор доставляется прямо к месту строительства, так что с ним процесс идёт куда быстрее. Но его покупка обходится недёшево и, если ведётся строительство малого масштаба, или вовсе ремонт, может оказаться нецелесообразной.
В таких случаях стоит выбор: либо обходиться без него, а значит потратить куда больше времени и сил, либо сделать его своими руками, на что уйдёт гораздо меньше средств, чем при покупке заводского. Это не так сложно, как может показаться, но нужно подготовиться, потому далее будут рассмотрены основные нюансы самостоятельной сборки этого устройства.
Конструкция и принцип работы
Прежде, чем браться за сооружение насоса для бетона, нужно изучить как он сконструирован и работает – это позволит определиться с предпочтительным типом устройства. Если не рассматривать экзотику, то варианта всего два – поршневой или роторный.

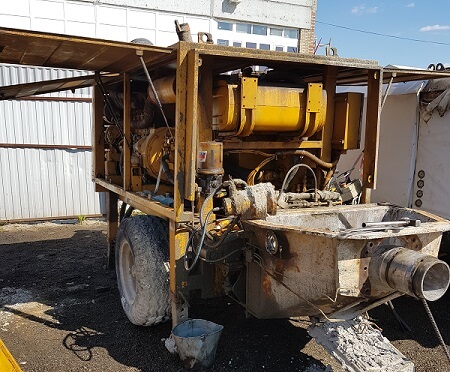

Поршневые насосы очень распространены.

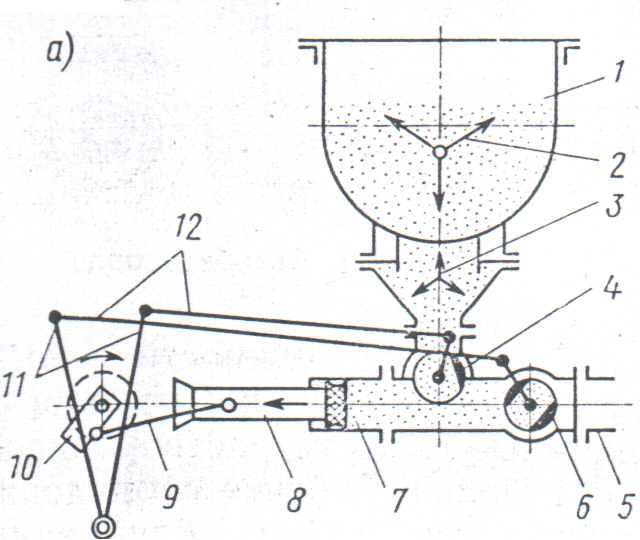

Их работа основана на движении поршней, с помощью которых перемещаемая среда захватывается и выталкивается. Выглядит работа устройства так: смесь подаётся в приёмный бункер, поршни передают её в бетонопровод, а их движение синхронизируется с распределительным механизмом, чтобы подача была непрерывной. Чтобы смесь не расслаивалась, требуется также предусмотреть механизм её перемешивания.
Поршневая конструкция может обеспечить высокую производительность и хороший напор, а значит и подачу смеси на большую высоту – вплоть до 65 метров. Конечно, в случае с самодельным устройством напор будет слабее, и всё же бетононасос будет превосходить по этому параметру самодельные устройства других типов.

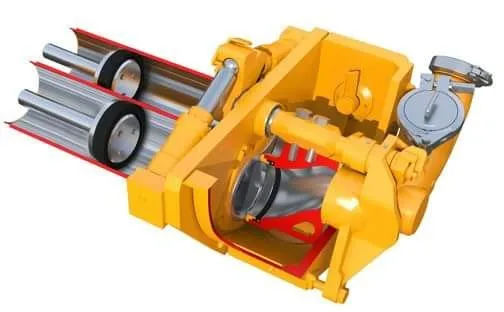

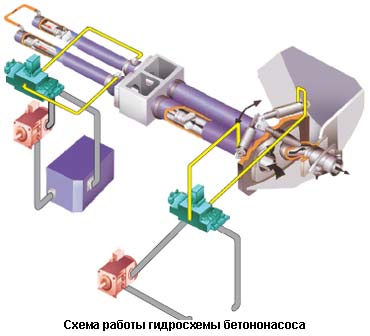

Поршневые бетононасосы с применением гидравлики работают более плавно и выделяются большим сроком службы в сравнении с обычными. Гидравлика используется простая, не требующая большого расхода энергии, обслуживать такое устройство довольно легко. Поршневой насос для бетона с двумя цилиндрами подаёт раствор наиболее плавно, его работа малозаметна, но для него нужен более мощный двигатель.
В роторном насосе смесь перемещается при помощи ротора с роликами. Вращаясь, они толкают её вперёд. Если образуется пробка, двигатель запускается в реверсном режиме, и она удаляется. Менять расходники просто, ремонтировать насос недорого и служит он долго. Основная проблема, с которой придётся столкнуться – повреждение армированного шланга, оно происходит довольно часто. Резиновые уплотнители также быстро изнашиваются. Для роторного насоса опасны крупные наполнители, такие как щебень.

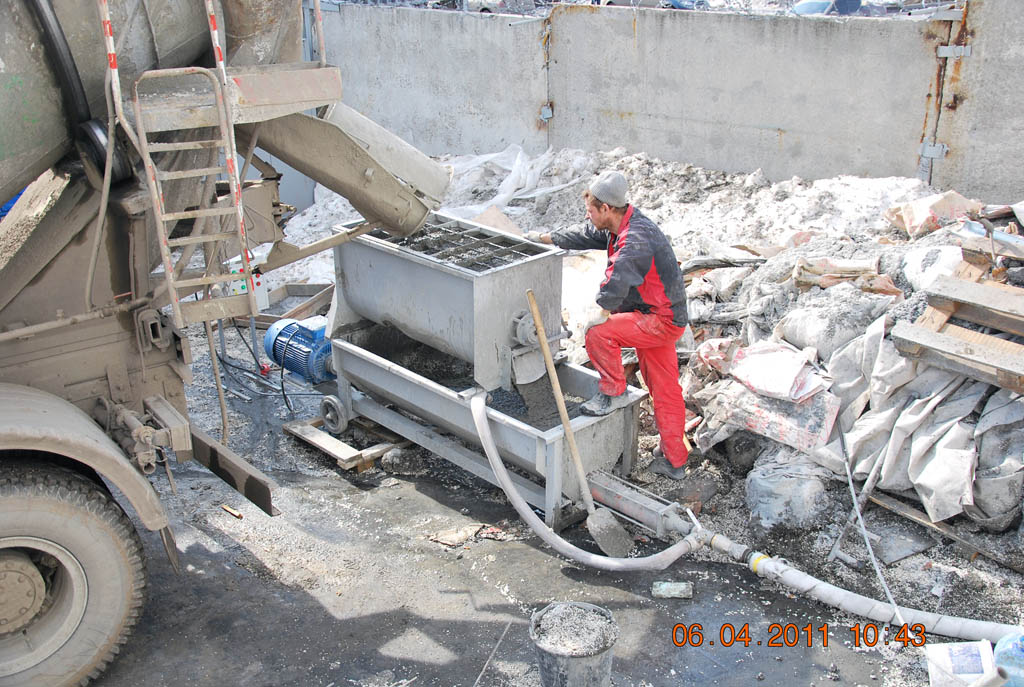

Шнековые насосы имеют схожее устройство, разница лишь в том, что подаётся смесь при помощи шнека, принцип работы которого такой же, как у механической мясорубки. Они уступают обычным роторным по производительности, но превосходят по создаваемому давлению.
Если оценивать в целом, то поршневые насосы превосходят по характеристикам роторные, зато последние дешевле обходятся и работают без шума. Что касается самостоятельного изготовления, по мнению большинства экспертов предпочтительны поршневые насосы – далее будет рассматриваться изготовление именно такого.
Подготовка
Самостоятельно сделать насос для бетона – вполне посильная задача если у вас есть необходимые навыки. Нужно только подготовить чертежи и просчитать всё, что для него потребуется. Именно из-за относительной простоты самостоятельного изготовления такого устройства с одной стороны, и дороговизны покупки заводского с другой, самодельные насосы столь распространены.
Аренда обычно тоже обходится недёшево и не слишком целесообразна – иногда за временное использование приходится выложить столько же денег, сколько уходит на детали для самодельного устройства, и остаётся ещё запас, покрывающий затраченное на его сооружение время. При покупке с рук неизвестно, сколько насос проработает.
Но самодельные установки уступают заводским в мощности, потому для крупной стройки могут и не подойти.
Они оптимальны в тех случаях, когда предполагается регулярно проводить строительные или ремонтные работы не слишком большого масштаба – в таком случае все расходы на изготовление достаточно быстро оправдаются.
Если принято решение взяться за работу над бетононасосом, то нужно подготовить чертёж. Если вы не имеете достаточных навыков проектирования, можно воспользоваться готовыми, но в случае с чертежами из интернета стоит применять только проверенные – хотя бы такие, по которым кто-то уже изготовил насос. Лучше же и вовсе показать их специалисту, который способен оценить, насколько они верны. Да и вообще советы мастера, если вы не вполне уверены в своих силах, очень пригодятся на всех этапах работы.
Затем следует сделать или купить основные элементы:
- трубу для цилиндра;
- трубы для бетонопровода;
- головку поршня и обратные клапаны;
- двигатель;
- редуктор;
- раму.
В зависимости от подбора двигателя и других деталей можно получить насос с различными характеристиками и подстроить под свои нужды.

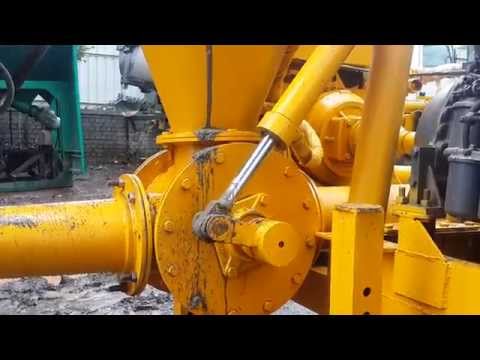

Важен и подбор шиберов, есть несколько вариантов: C-клапан недолговечный, но простой и дешёвый, S-клапан более надёжен, считается самым сбалансированным, наконец, Рок-клапан хорошо показывает себя, если нужно работать с крупнозернистым и тяжёлым бетоном. Впрочем, если будет использоваться сложный бетон, то насос лучше всё же приобрести заводской.
Потребуется устройству и корпус: его можно изготовить из металлического профиля и листа нержавеющей стали или железа. При необходимости можно установить его на колёса.
Изготовление насоса для бетона
Кратко опишем один из вариантов того, как своими руками создать бетононасос – но стоит помнить, что нюансы могут отличаться в зависимости от выбранной конструкции:
Сначала нужно подобрать или сделать цилиндр и поршень. Поршневой ход необходим от полуметра, диаметр цилиндра – около 400 мм.
Их параметры должны быть подобраны точно, ведь в случае несовпадения износ будет выше. В продлении срока службы поможет также подгонка этих деталей.
Что до выбора привода, то варианта два. Электромеханический дешевле, а изготовить устройство с ним проще. Гидравлический дороже и сложнее, зато мощность насоса будет выше, а работа более плавной.
Когда детали будут подобраны, нужно изготовить каркас – сварить его из металлических профилей, после чего прикрепить элементы – цилиндр, поршень, клапаны. Впускной клапан устанавливается так, чтобы открывался при обратном ходе, когда другой остаётся закрытым. После этого нужно подсоединить двигатель, к валу прикрепить редуктор и смонтировать преобразователь возвратно-поступательной работы.
Особенности эксплуатации
Чтобы насос для бетона работал дольше, нужно правильно его использовать и регулярно за ним ухаживать.
Приведём советы мастеров, которые помогут делать это лучше.
Начинать нужно с первого же запуска: проверки того, как хорошо насос работает. Для неё нужно использовать пусковую смесь: чтобы получить её, обычную бетонную разбавьте водой и добавьте машинное масло. Нельзя запускать устройство без раствора! В дальнейшем оно будет служить чем-то вроде смазки: благодаря ему двигатель не будет перегружаться, а в тракте не возникнут пробки.
На строительной площадке насос подключается к трубопроводу, соединяющемуся с бункером для раствора, а также к ещё одному, ведущему к месту укладки. Подающий тракт непросто смонтировать, особенно когда подавать смесь предстоит вверх. Стоит сначала просчитать его конструкцию – установить, сколько потребуется колен и соединений, и сделать чертёж.
Нужно исключить прямые и острые углы. Важно также, чтобы рукав крепился надёжно, ведь состав будет подаваться под давлением, и может его попросту вырвать. На случай аварийной остановки стоит смонтировать в трубе односёдельный игольчатый клапан – он не позволит раствору уйти обратно.
Параметры раствора для нормального функционирования насоса должны находиться в определённых пределах:
- Необходима подвижность класса П2, иначе возможно расслоение.
- Размер фракции для щебня не должен превышать 0,3d, а для гравия 0,4d.
- Нужно сразу провести проверку осадки конуса – её оптимальные значения находятся в пределах 40-120 мм.
Следить, чтобы не произошло гидравлического удара, очень поможет манометр. Если насос им не снабжён, остаётся ориентироваться самостоятельно. Уровень подачи после запуска следует наращивать плавно, а перед выключением так же плавно понижать.
Крайне нежелательны долгие остановки во время работы: даже если перерыв затянулся, всё равно нужно через каждые 10 минут подавать в систему хотя бы маленькую порцию раствора. Самая частая причина проблем с насосом связана именно с несоблюдением этого правила, из-за чего трубы начинают забиваться. При использовании зимой смесь нужно подогреть хотя бы до 20 градусов, разогреть паром и сам насос.
Всякий после работы систему необходимо разбирать и промывать для удаления остатков раствора – в том числе и после тестового запуска. Для этого нужно подать воду и компрессор после окончания работы без промедления, чтобы не образовался воздушный карман, но и бетон при этом не испортить.
Конечно, сложностей с изготовлением и обслуживанием насоса немало, но всё искупают преимущества, что он обеспечивает. За счёт быстрой подачи смеси можно сэкономить немало времени, привлекать меньше строителей, почти не отвлекаться на доставку и заниматься качеством заливки, а благодаря непрерывности подачи качество материала будет выше.
Как изготовить бетононасос своими руками
В современном строительстве применяется много различных материалов, однако, железобетон не перестает быть основным. Ни одно здание не будет построено, если нет этой замечательной смеси.
Железобетон начали применять более 100 лет назад, такие материалы, как дерево и кирпич, постепенно «отошли» на второй план.
Строители отмечают, что использование бетона позволяет уменьшить время стройки в несколько раз, это положительно сказывается на всем процессе. В те далекие времена, когда этот материал только начал применяться, рабочие сталкивались со многими проблемами:
- как правильно приготовить раствор;
- в чем доставлять его на верхние этажи зданий;
- как довезти смесь до места строительства;
- и многое другое.
Но время движется вперед, и новые технологии не заставляют себя ждать. Вскоре стали появляться первые бетононасосы. Их использование позволило возводить здания быстрее и повысило качество строительства.
А вы знаете, что бурение скважин на воду своими руками можно производить несколькими способами?
Вы можете прочесть здесь все о том, как сделать самодельную бетономешалку с помощью чертежа.
Бетононасос – покупка или сделать самому?
Сегодня можно встретить много объявлений о продаже бетононасосов, но стоит ли тратить огромные средства, когда можно и

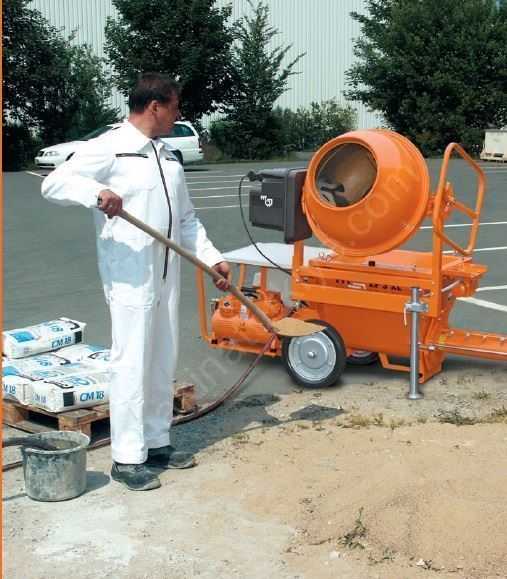

изготовить мини бетононасос своими руками.
Конечно, чтобы его соорудить, потребуются некоторые навыки и умения.
Самодельное творение будет отличаться от продуктов конвейерного производства, но если все правильно сделать, то работать будет так же просто.
Вначале необходимо определиться, на каком принципе будет основана работа оборудования. Можно использовать поршень в приводе. Это наиболее простой способ сборки бетононасоса.
Но есть у этой модели существенный недостаток – быстрый износ деталей, из-за чего агрегат не прослужит долго. Поломка чаще всего происходит вследствие трения. В детали проникают микроэлементы бетона, вернее бетонного молочка.
Помимо поршня, можно применять гидравлику или вакуум для привода. В каждой конструкции есть свои плюсы и минусы. Механика будет уступать по своим показателям гидравлическому приводу.

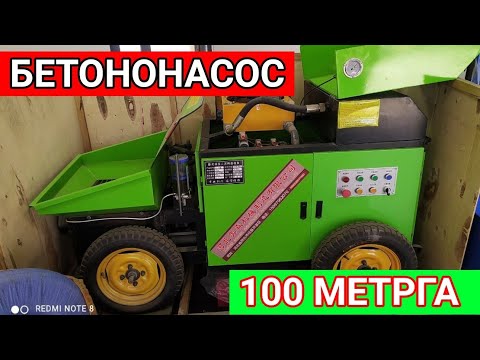

Еще существуют автоматические бетононасосы, но большинством операторов отмечается их низкая производительность в отличие от стационарного оборудования.
Различия в функционировании устройства связаны с разницей в мощности двигателей.
При самостоятельном конструировании бетононасоса стоит уделить особое внимание такому элементу, как шибер. По-другому его называют «клапан». Это устройство предназначено для обеспечения качественной сцепки бетононасоса и бетоновода.
Вся работа бетононасоса полностью зависит от выбранного шибера, который может отличаться по своему виду.
Как изготовить бетононасос – технология производства
- На первом этапе стоит оценить все «за» и «против». Иногда целесообразнее купить новый агрегат или же воспользоваться услугами аренды. Создание бетононасоса – дело не только сложное, но и достаточно дорогое.
- Составление чертежа. Это простая задача для тех, кто освоил навыки проектирования. В противном случае можно воспользоваться готовыми схемами, которыми усыпана глобальная сеть. Еще там можно ознакомиться и с отзывами таких же изобретателей и оценить свои возможности, а также необходимость создания техники.
- Выбор рабочего цилиндра с поршнем. Данный элемент является ключевым в бетононасосе. Стоит помнить, что нельзя брать цилиндр с диаметром более 400 мм, лучше, если он будет меньше этой отметки.
Также нужно оценить ход поршня, который не должен быть менее 0,5 м. В случае, когда параметры не совпадают, происходит увеличение количества рабочих циклов. Это может привести к быстрому износу всего механизма. - При изготовлении поршня с цилиндрами нужно, чтобы все детали имели высокую точность параметров и низкий уровень шероховатости. Только в этом случае оборудование будет служить долго и эффективно.
- Для упрощения процесса изготовления бетононасоса и уменьшения стоимости работ лучше использовать
- Нельзя забывать и про редуктор. Это устройство должно содержать в себе передаточное число, понижающее и преобразовывающее вращательные движения в поступательные.
- Использование шкворня. Его необходимо присоединить к механизму. Также применяется статина (то есть металлический уголок) в качестве сварной рамы. Легированная сталь понадобится для создания обратных клапанов. Она отличается повышенной прочностью и может продлить эксплуатационный срок механизмов.
Это устройство должно содержать в себе передаточное число, понижающее и преобразовывающее вращательные движения в поступательные.После того как все детали готовы и оборудование собрано, необходимо проверить его работу. Нельзя использовать бетононасос, если в нем нет бетона или специальной пусковой смеси, которую можно изготовить из обычного цемента, разведенного в воде, с добавлением машинного масла.
Применение бетононасосов в строительстве

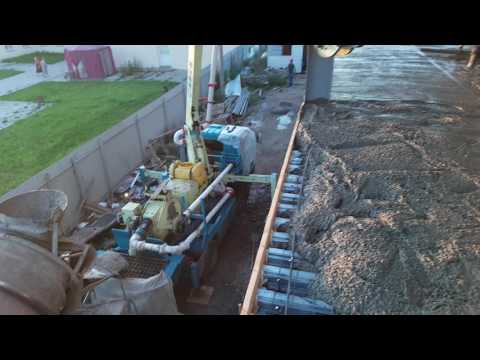

Возведение многоэтажного здания без использования бетонного насоса практически невозможно. Специальные машины позволяют доставлять бетон на то место, где он необходим прямо сейчас, без задержек и лишних движений.
Однако многие задаются вопросом, а можно ли использовать бетононасос в частном строительстве.
В большинстве частных секторов довольно плохие условия для проезда сложной техники, а замешивать бетон вручную совсем не хочется, поэтому на выручку всегда может прийти бетононасос. Его использование существенно облегчит работу и сократит время строительства.
Но стоит помнить, что автобетононасос обладает довольно большими габаритами, и в разложенном виде он будет занимать до 12 м в ширину, а про стрелу со шлангом подачи и говорить нечего. Она достигает 70 метров. Именно поэтому возникают проблемы при использовании этой техники.
Для доставки небольшого количества бетона можно использовать простой КамАЗ, на который крепится магистраль. Она состоит из нескольких труб, соединенных между собой хомутами. Это наиболее простой вариант бетононасоса, не занимающий много места.
Бывают случаи, когда даже небольшой КамАЗ проехать не может, например из-за узкого проулка.
Здесь для сборки магистрали потребуется ручная сила, достаточно двух человек. Трубы довольно тяжелые, и тащить их одному просто не под силу.
Проблемы, которые могут возникнуть при сборке такого механизма:
- Риск разрыва магистрали. Из-за большого напора бетона хомуты могут не выдержать, и между креплениями образуется дырка. В этом случае необходимо остановить работу насоса, прочистить трубы и произвести повторное соединение.
- Перекладка магистрали. Данная проблема возникает при необходимости произвести заливку бетона на другом участке. Для этого следует разобрать трубы, очистить их от смеси и заново проложить магистраль.
Получается, требуется много времени, чтобы наладить работу бетононасосного оборудования. Но это сделать проще, чем замешивать бетонный раствор вручную.
Если не получается создать шнековый бетононасос своими руками, то можно воспользоваться объявлениями, предлагающими услуги аренды.
Их стоимость на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вложено в работу оператора и его помощника, то становится понятно, что эта стоимость вполне оправдана.
Преимущества автоматических бетононасосов
- Для правильной и бесперебойной работы устройства предусмотрен специальный электронный блок управления. Он позволяет выбрать определенный режим работы, а также осуществляет непрерывный контроль.
- Для бетононасоса и его бетонопровода предусмотрена автономная система промывки, что позволяет существенно сократить время на обслуживание техники.
- Для облегчения работы бетононасосом в темное время суток имеется специальное освещение самой машины и рабочей зоны.
- Также на оборудовании располагается система оповещения в виде звуковой сигнализации.
- На устройстве предусмотрена возможность регулирования зазоров бетонораспределительного узла.
- В любой комплект бетононасосов включены следующие элементы: система промывки, программное обеспечение и бетонопровод (может достигать 80 м).
- Кроме этого, в комплект можно включить бетонораздаточную стрелу, которая существенно облегчает доставку бетона на строительный участок.
- Отмечается, что двигатели бетононасосов отвечают всем необходимым стандартам, в том числе ЕВРО-4.
- В процессе конструирования шнекового бетононасоса этой сложной техники используются запчасти мировых производителей, что позволяет увеличить срок эксплуатации оборудования и уменьшить расходы на ремонт.
Использование стационарных устройств, если нет возможности создать бетононасос своими руками

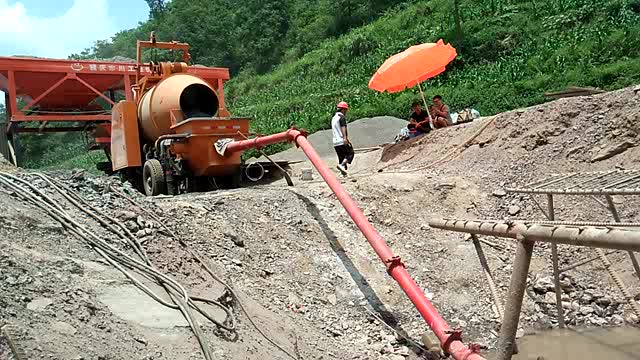

Стационарные бетононасосы могут быть двух вариантов – с шасси и без шасси. Первые позволяют свободно передвигать оборудование в пределах строительной площадки. Если же возникает необходимость транспортировки устройства на другой объект, то придется воспользоваться специальной платформой.
Стационарные модели могут иметь различные модификации, которые отличаются объемами подачи бетона в час.
Самый малый показатель – это 5 кубических метров, самый большой – 200.
Высота подачи может достигать 250 метров. При горизонтальном положении труб для проводки бетона величина его транспортировки будет больше 1 километра.
Создание бетононасоса своими руками не всегда целесообразно, ведь затрачивается много сил и денежных средств, да и навыки не у всех имеются. В таких случаях всегда можно найти выход и воспользоваться предложениями знающих людей.
