Можно ли сделать насос для бетона своими руками? Советы мастеров
При помощи бетононасоса раствор доставляется прямо к месту строительства, так что с ним процесс идёт куда быстрее. Но его покупка обходится недёшево и, если ведётся строительство малого масштаба, или вовсе ремонт, может оказаться нецелесообразной.
В таких случаях стоит выбор: либо обходиться без него, а значит потратить куда больше времени и сил, либо сделать его своими руками, на что уйдёт гораздо меньше средств, чем при покупке заводского. Это не так сложно, как может показаться, но нужно подготовиться, потому далее будут рассмотрены основные нюансы самостоятельной сборки этого устройства.
Конструкция и принцип работы
Прежде, чем браться за сооружение насоса для бетона, нужно изучить как он сконструирован и работает – это позволит определиться с предпочтительным типом устройства. Если не рассматривать экзотику, то варианта всего два – поршневой или роторный.
Поршневые насосы очень распространены.
Их работа основана на движении поршней, с помощью которых перемещаемая среда захватывается и выталкивается. Выглядит работа устройства так: смесь подаётся в приёмный бункер, поршни передают её в бетонопровод, а их движение синхронизируется с распределительным механизмом, чтобы подача была непрерывной. Чтобы смесь не расслаивалась, требуется также предусмотреть механизм её перемешивания.
Поршневая конструкция может обеспечить высокую производительность и хороший напор, а значит и подачу смеси на большую высоту – вплоть до 65 метров. Конечно, в случае с самодельным устройством напор будет слабее, и всё же бетононасос будет превосходить по этому параметру самодельные устройства других типов.
Поршневые бетононасосы с применением гидравлики работают более плавно и выделяются большим сроком службы в сравнении с обычными. Гидравлика используется простая, не требующая большого расхода энергии, обслуживать такое устройство довольно легко. Поршневой насос для бетона с двумя цилиндрами подаёт раствор наиболее плавно, его работа малозаметна, но для него нужен более мощный двигатель.
В роторном насосе смесь перемещается при помощи ротора с роликами. Вращаясь, они толкают её вперёд. Если образуется пробка, двигатель запускается в реверсном режиме, и она удаляется. Менять расходники просто, ремонтировать насос недорого и служит он долго. Основная проблема, с которой придётся столкнуться – повреждение армированного шланга, оно происходит довольно часто. Резиновые уплотнители также быстро изнашиваются. Для роторного насоса опасны крупные наполнители, такие как щебень.
Шнековые насосы имеют схожее устройство, разница лишь в том, что подаётся смесь при помощи шнека, принцип работы которого такой же, как у механической мясорубки. Они уступают обычным роторным по производительности, но превосходят по создаваемому давлению.
Если оценивать в целом, то поршневые насосы превосходят по характеристикам роторные, зато последние дешевле обходятся и работают без шума. Что касается самостоятельного изготовления, по мнению большинства экспертов предпочтительны поршневые насосы – далее будет рассматриваться изготовление именно такого.
Подготовка
Самостоятельно сделать насос для бетона – вполне посильная задача если у вас есть необходимые навыки. Нужно только подготовить чертежи и просчитать всё, что для него потребуется. Именно из-за относительной простоты самостоятельного изготовления такого устройства с одной стороны, и дороговизны покупки заводского с другой, самодельные насосы столь распространены.
Аренда обычно тоже обходится недёшево и не слишком целесообразна – иногда за временное использование приходится выложить столько же денег, сколько уходит на детали для самодельного устройства, и остаётся ещё запас, покрывающий затраченное на его сооружение время. При покупке с рук неизвестно, сколько насос проработает.
Но самодельные установки уступают заводским в мощности, потому для крупной стройки могут и не подойти.
Они оптимальны в тех случаях, когда предполагается регулярно проводить строительные или ремонтные работы не слишком большого масштаба – в таком случае все расходы на изготовление достаточно быстро оправдаются.
Если принято решение взяться за работу над бетононасосом, то нужно подготовить чертёж. Если вы не имеете достаточных навыков проектирования, можно воспользоваться готовыми, но в случае с чертежами из интернета стоит применять только проверенные – хотя бы такие, по которым кто-то уже изготовил насос. Лучше же и вовсе показать их специалисту, который способен оценить, насколько они верны. Да и вообще советы мастера, если вы не вполне уверены в своих силах, очень пригодятся на всех этапах работы.
Затем следует сделать или купить основные элементы:
- трубу для цилиндра;
- головку поршня и обратные клапаны;
- двигатель;
- редуктор;
- раму.
В зависимости от подбора двигателя и других деталей можно получить насос с различными характеристиками и подстроить под свои нужды.
Важен и подбор шиберов, есть несколько вариантов: C-клапан недолговечный, но простой и дешёвый, S-клапан более надёжен, считается самым сбалансированным, наконец, Рок-клапан хорошо показывает себя, если нужно работать с крупнозернистым и тяжёлым бетоном. Впрочем, если будет использоваться сложный бетон, то насос лучше всё же приобрести заводской.
Потребуется устройству и корпус: его можно изготовить из металлического профиля и листа нержавеющей стали или железа. При необходимости можно установить его на колёса.
Изготовление насоса для бетона
Кратко опишем один из вариантов того, как своими руками создать бетононасос – но стоит помнить, что нюансы могут отличаться в зависимости от выбранной конструкции:
Сначала нужно подобрать или сделать цилиндр и поршень. Поршневой ход необходим от полуметра, диаметр цилиндра – около 400 мм.
Их параметры должны быть подобраны точно, ведь в случае несовпадения износ будет выше. В продлении срока службы поможет также подгонка этих деталей.
Что до выбора привода, то варианта два. Электромеханический дешевле, а изготовить устройство с ним проще. Гидравлический дороже и сложнее, зато мощность насоса будет выше, а работа более плавной.
Когда детали будут подобраны, нужно изготовить каркас – сварить его из металлических профилей, после чего прикрепить элементы – цилиндр, поршень, клапаны. Впускной клапан устанавливается так, чтобы открывался при обратном ходе, когда другой остаётся закрытым. После этого нужно подсоединить двигатель, к валу прикрепить редуктор и смонтировать преобразователь возвратно-поступательной работы.
Особенности эксплуатации
Чтобы насос для бетона работал дольше, нужно правильно его использовать и регулярно за ним ухаживать.
Приведём советы мастеров, которые помогут делать это лучше.
На строительной площадке насос подключается к трубопроводу, соединяющемуся с бункером для раствора, а также к ещё одному, ведущему к месту укладки. Подающий тракт непросто смонтировать, особенно когда подавать смесь предстоит вверх. Стоит сначала просчитать его конструкцию – установить, сколько потребуется колен и соединений, и сделать чертёж.
Нужно исключить прямые и острые углы. Важно также, чтобы рукав крепился надёжно, ведь состав будет подаваться под давлением, и может его попросту вырвать. На случай аварийной остановки стоит смонтировать в трубе односёдельный игольчатый клапан – он не позволит раствору уйти обратно.
Параметры раствора для нормального функционирования насоса должны находиться в определённых пределах:
- Необходима подвижность класса П2, иначе возможно расслоение.
- Размер фракции для щебня не должен превышать 0,3d, а для гравия 0,4d.
- Нужно сразу провести проверку осадки конуса – её оптимальные значения находятся в пределах 40-120 мм.
Следить, чтобы не произошло гидравлического удара, очень поможет манометр. Если насос им не снабжён, остаётся ориентироваться самостоятельно. Уровень подачи после запуска следует наращивать плавно, а перед выключением так же плавно понижать.
Крайне нежелательны долгие остановки во время работы: даже если перерыв затянулся, всё равно нужно через каждые 10 минут подавать в систему хотя бы маленькую порцию раствора. Самая частая причина проблем с насосом связана именно с несоблюдением этого правила, из-за чего трубы начинают забиваться. При использовании зимой смесь нужно подогреть хотя бы до 20 градусов, разогреть паром и сам насос.
Всякий после работы систему необходимо разбирать и промывать для удаления остатков раствора – в том числе и после тестового запуска. Для этого нужно подать воду и компрессор после окончания работы без промедления, чтобы не образовался воздушный карман, но и бетон при этом не испортить.
Конечно, сложностей с изготовлением и обслуживанием насоса немало, но всё искупают преимущества, что он обеспечивает. За счёт быстрой подачи смеси можно сэкономить немало времени, привлекать меньше строителей, почти не отвлекаться на доставку и заниматься качеством заливки, а благодаря непрерывности подачи качество материала будет выше.
Можно ли сделать насос для бетона своими руками? Советы мастеров
В монолитном строительстве бетонирование – один из самых важных моментов. Подача раствора должна осуществляться непосредственно в опалубку и при этом оперативно, чтобы слои не успевали схватываться на поверхности. Тогда готовая конструкция получится однородной и прочной. Но при работе на высоте или в случаях, когда автосмесителю не подъехать вплотную к площадке, возникает необходимость в бетононасосе.
Это достаточно дорогое оборудование, но его можно собрать и своими руками.Устройство и принцип работы

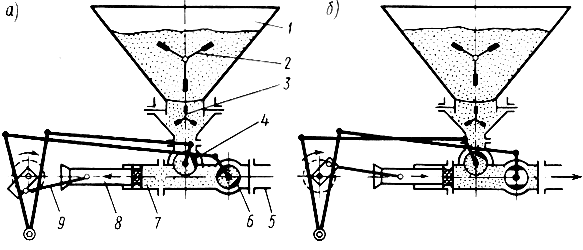

Самый простой вариант такой конструкции – односторонний поршневой бетононасос. Он представляет собой полый гидравлический стакан, внутри которого и ходит поршень. Его шток через кривошип соединяется с редуктором на роторе двигателя, и каждый оборот вала заставляет рабочий элемент перемещаться в гильзе. В свободной части стакана друг напротив друга вварены патрубки (вход и выпуск) с установленными обратными клапанами в каждом. Работает по такой схеме:
- На полуобороте ротор двигателя через понижающий редуктор поворачивает кривошип, и тот тянет за собой шток с поршневой головкой из стакана.
- В рабочей камере создается разрежение, и бетон через впускной клапан всасывается внутрь.
- Следующий полуоборот вала толкает поршень вперед.
- Из-за увеличивающегося давления впускной клапан закрывается, а выпускной – открывается, и раствор из стакана уходит в рукав трубопровода.
Подача бетона осуществляется залпово, из-за чего смесь просто выталкивается из рукава порциями, а не льется с постоянной скоростью.
Технология поршневой системы настолько проста, что такой бетононасос своими силами сделать будет несложно. Нужно помнить, что рабочая головка из-за трения в стакане быстро изнашивается. И если она протрется на кромках и не сможет плотно прилегать к стенкам, разрежение в камере создать уже не удастся. Для увеличения ресурса механизма на шток насаживают две поршневые головки.
Принцип работы бетононасоса
Бетононасос – это устройство с единственной задачей – приготовление и подача бетона от места перемешивания к целевому участку. В основе установки используются трубопроводы или бетоноводы, которые передают раствор в любые места. Наибольшая необходимость появляется в монолитном строительстве и при создании железобетонных конструкций.
Мобильный бетононасос с большой производительностью на гусеничном шасси
Чтобы разобраться со способом постройки установки, следует знать, как работает бетононасос.
Принцип работы бетононасоса основывается на свойствах жидкости – она вытесняет и заполняет изменяющийся объём системы. Если объём в полной мере наполняет смесь, происходит отвод раствора в бетоновод, а затем к целевому участку.
Устройство и принцип работы бетононасоса разделяется на несколько групп:
- поршневые. Выполняют постоянную подачу на различные дистанции. Современные аппараты способны вытеснить жидкость на высоту 6-65 м. Объём подаваемой смеси достигает 180 м3/ч. Отличается недолговечностью из-за риска попадания мелких элементов цемента. Имеет рывковый принцип подачи.

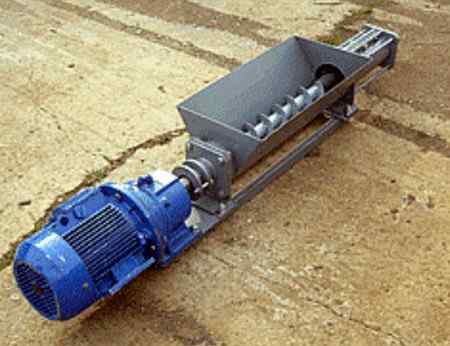

- шланговые (шнековые). Обеспечивают непрерывную транспортировку. Героторный насос для бетона обеспечивает большой объём транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если образуется затор, его пробивают реверсивным ходом двигателя. Героторный насос для перекачивания бетона обладает одним существенным недостатком – небольшим ресурсом работы шланга, но конструкция легко ремонтируется самостоятельно;
- с гидравликой. При наличии гидравлических агрегатов для работы с бетоном, устройства становятся более долговечными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает закачивать жидкость на высоту и далёкие расстояния. Гидропривод выполнен максимально просто, устройство приводит к малому расходу энергии. Гидравлические насосы помогают перекачивать раствор с лёгкими заполнителями, они легки в эксплуатации и обслуживании.
При наличии гидравлических агрегатов для работы с бетоном, устройства становятся более долговечными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает закачивать жидкость на высоту и далёкие расстояния. Гидропривод выполнен максимально просто, устройство приводит к малому расходу энергии. Гидравлические насосы помогают перекачивать раствор с лёгкими заполнителями, они легки в эксплуатации и обслуживании.

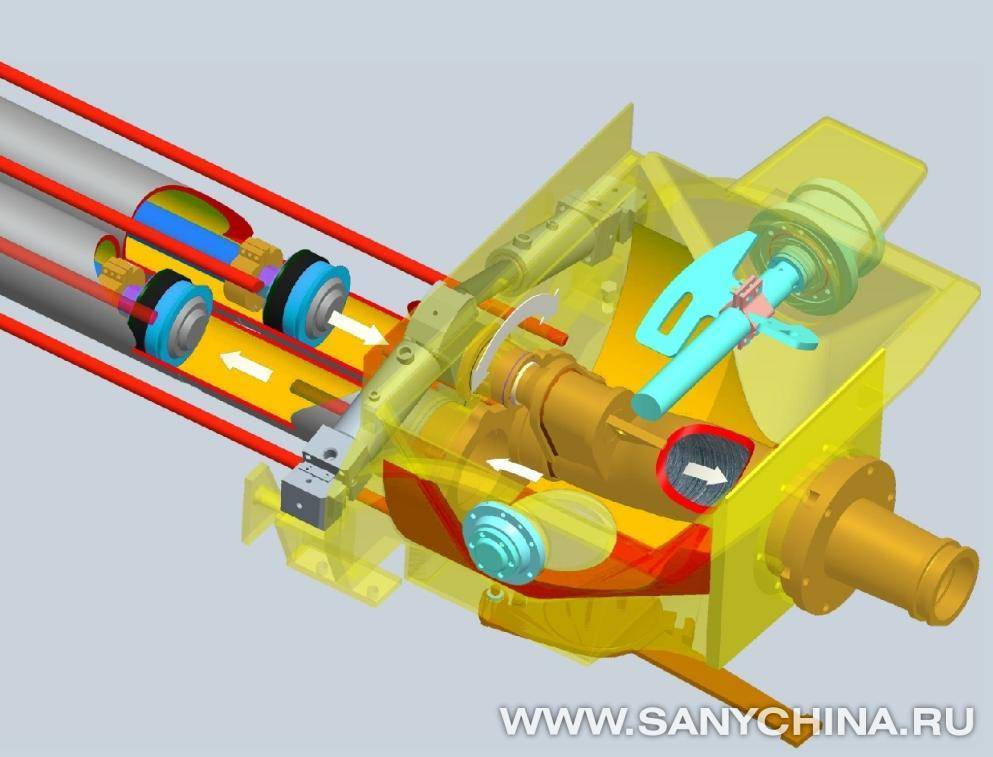

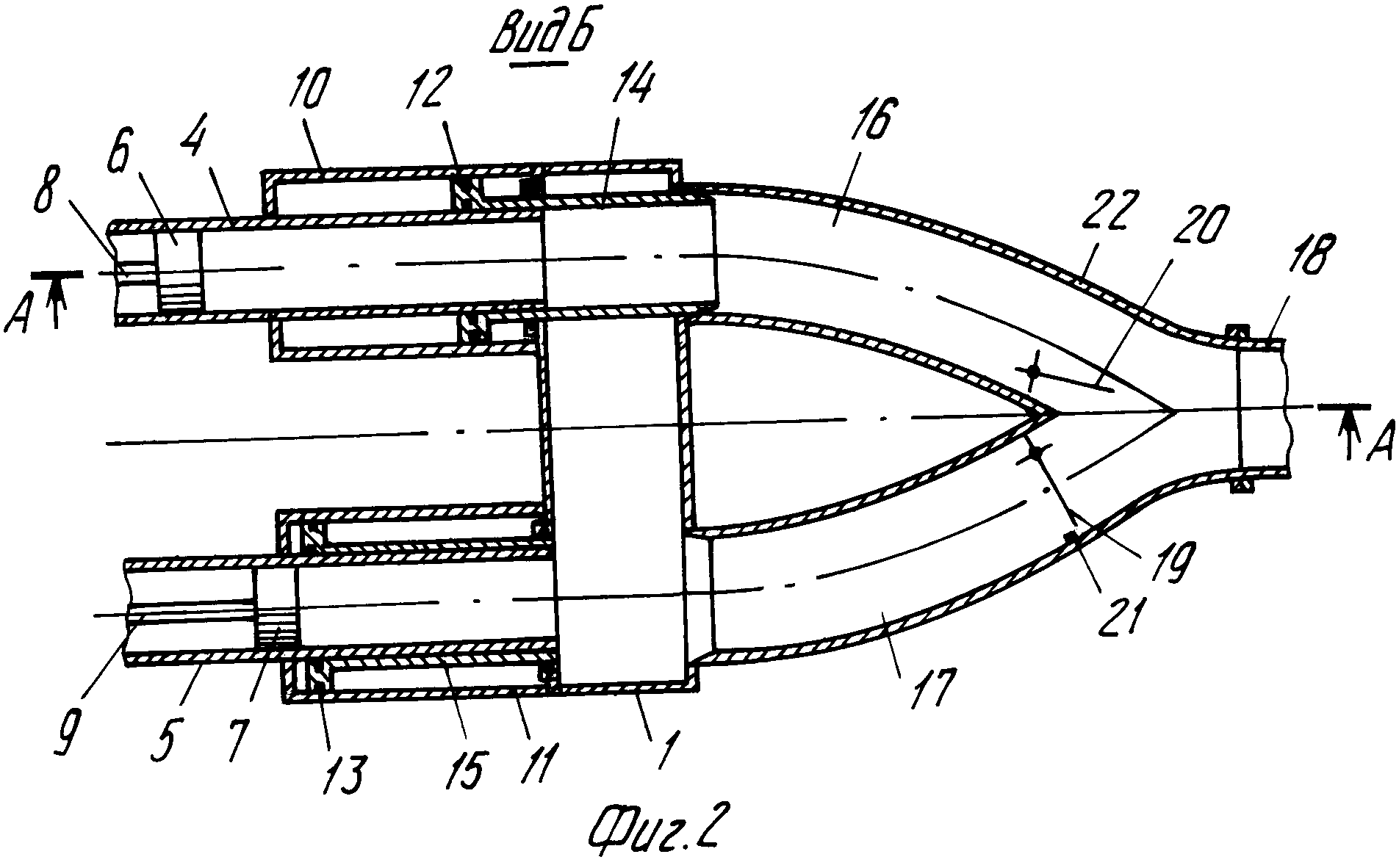

Конструкция поршневого бетононасоса
Чертежи бетононасосов для изготовления своими руками существенно отличаются в зависимости от типа. Все модели отличаются устройством, но обладают сходными недостатками в большей или меньшей выраженности:
- обязательно использование подвижного состава;
- ограничена дальность транспортировки;
- требовательность к составу раствора.
Цена самодельного бетононасоса напрямую зависит от требуемой мощности и диаметра трубы. Для больших труб напор уменьшается. В последнее время большая популярность у бетоноводов (возможность подачи бетона к целевому участку различной удалённости) и автобетононасосов (меньшие габариты и мобильность).
Бетонный насос: особенности применения шнековых, поршневых моделей. Транспортировка бетона
Одним из наиболее прогрессивных методов подачи бетона к месту заливки и равномерному распределению является применение бетононасосов. Такой способ значительно повышает производительность и качество бетонных работ, но в силу того, что бетононасос представляет собой сложное и дорогостоящее оборудование, его используют не всегда. О способах применения и видах оборудования вы узнаете из нашей статьи.
Скажите куда заливать раствор, и они это сделают
youtube.com/embed/SGgtTSqiYeo?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Типы агрегатов
Условно устройства разделяются на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои эксплуатационные преимущества и недостатки.
Работа поршневой системы
Поршневые системы работают по одинаковому принципу во всех сферах использования. На этапе движения вниз происходит всасывание определённого объёма жидкости и бетоноприёмника, на втором цикле работы выполняется выталкивание раствора в передаточный рукав. По трубопроводу смесь поступает к рабочему участку.

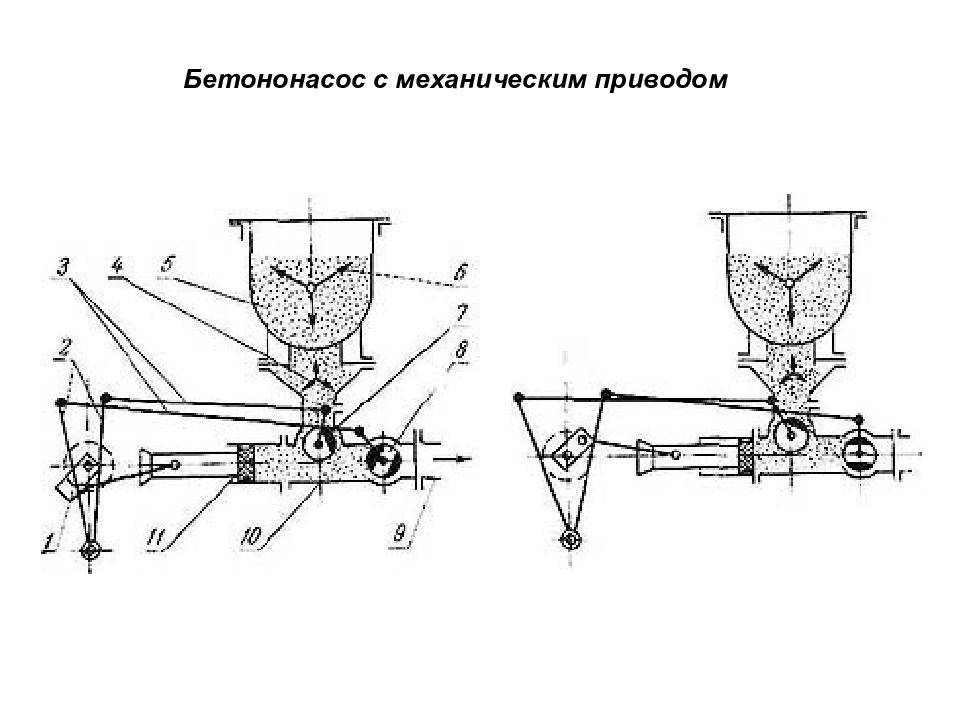

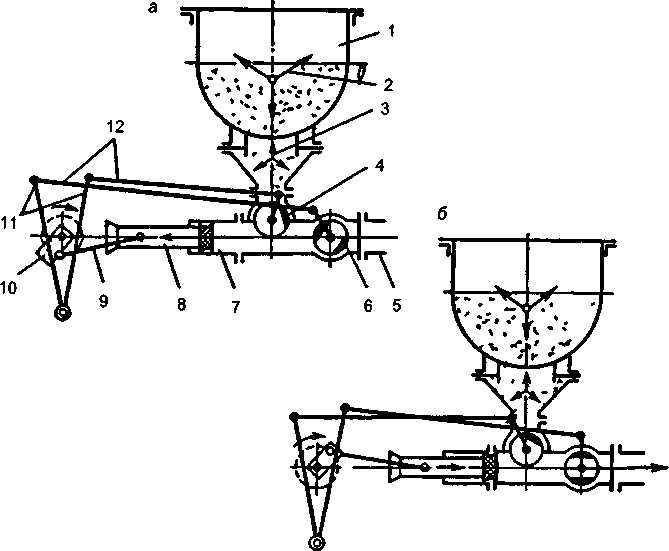

Поршневой бетононасос с механическим приводом
Для работы обязательно требуется использование шиберного затвора, который открывает бетоноприёмник на этапе всасывания и закрывает в процессе выталкивания. Затвор регулирует направление тока жидкости. В процессе тестирования обязательно добавление машинного масла в рабочую смесь.
Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительна, она приводит к образованию большего давления и повышению мощности насоса. Если сравнивать с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и придаёт плавность движениям. Потенциальной проблемой является неплотное соприкосновение поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, многократно ускоряя износ.
Устройства с 1 цилиндром практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Преимущественно в систему встраивается два цилиндра, они работают попеременно – так подача бетона происходит плавно и непрерывно. Также, механизм с двумя цилиндрами меньше изнашивается.
Работа роторной системы
Использование роторных бетононасосов встречается намного чаще, так как безпоршневые системы надёжнее. В основе лежит ротор с закреплёнными роликами (покрываются резиной).
В процессе вращения ротора приходят в движение ролики, которые передают смесь из бетоноприёмника в рабочий шланг. Важное достоинство – функция реверса для удаления карманов воздуха и заторов.

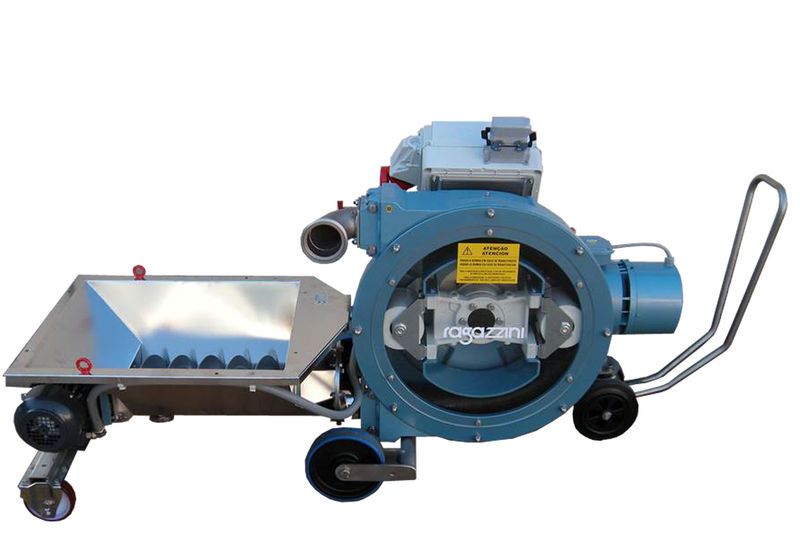

Конструкция роторного бетононасоса
Эксплуатация оборудования и ремонт проще. Уязвимое место конструкции – износ шланга или уплотнителей – обе неисправности легко устраняются собственноручно. К другим недостаткам относится невысокая мощность (в сравнении с поршневым типом) и плохая переносимость крупного наполнителя.
Существуют ещё шнековые насосы для перекачивания бетонного насоса, но они уступают по долговечности и производительности. Их принцип работы элементарен: в сквозной камере размещается шнек, который в ходе вращения вытесняет вещество.
Роторные механизмы представлены во множестве модификаций, главным различием является способ размещения: стационарные и автомобильные.
Транспортировка бетона
Для приготовления бетонной смеси в пути следования к строительной площадке используют автобетоносмеситель с насосом.
На базе автомобиля крепится бетономешалка с насосом, который подает в процессе транспортировки к объекту застройки ингредиенты бетонной смеси непосредственно в непрерывно вращающийся барабан.
Для подачи бетонной смеси из миксера к месту бетонирования конструкций бетоносмеситель с насосом оборудуется лотковым загрузочно-погрузочным устройством.
Такую технику можно использовать, когда заливать раствор необходимо в тех местах, куда проедет автомобиль
Такие смесители на авто ходу способны приготовить и доставить раствор в объеме от пяти до девяти метров кубических. Как правило, они располагаются на базе автомобилей ЗИЛ, Урал, КамАЗ, МАЗ, КрАЗ и МЗКТ, которые предназначены для различных нагрузок и работают в любых дорожных условиях.
Автобетоносмесители с насосом целесообразно приобретать компаниям, специализирующимся:
Иметь в собственности подобную бетономешалку могут себе позволить только крупные строительные организации, занимающиеся масштабным строительством на постоянной основе.
Лишь в этом случае окупаемость техники будет иметь высокий уровень.
Даже при учете амортизационных отчислений на содержание подобной техники при ее постоянной нормативной загрузке, уже через год вы окупите средства, затраченные на ее покупку.
Особенно рентабельна эксплуатация автобетоносмесителей с насосом для устройства дорожных покрытий, строительства сельскохозяйственных комплексов и других объектов застройки, удаленных от поставщика бетона.
Теперь вы знаете цену насоса, который в будущем будет заливать вам бетонный фундамент или который вы приобретете в свой автопарк, что, согласитесь, весьма рентабельно в условиях повышенного спроса на строительство загородных домов. Главное – не ошибиться с выбором производителя оборудования и следить за состоянием техники.
В представленных видео в этой статье вы найдете дополнительную информацию по данной теме.
youtube.com/embed/6gIS0bhPnAU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Варианты базирования агрегатов
Стационарные насосы
Прежде, чем изготовить бетононасос своими руками, следует определиться с типом его базирования. Стационарный вариант – это отдельная станция по перекачиванию вещества. Габариты колеблются в больших диапазонах, существуют бетононасосы для мелкого строительства и возведения промышленных объектов. Для перемещения часто устанавливается шасси.
Мобильная конструкция без шасси преимущественно обладает высокой мощностью, использовать бетононасос рекомендуется для обеспечения веществом масштабного строительства, чаше высотных сооружений. При наличии шасси транспортировка на длительные расстояния не предусматривается, они предназначаются для передвижения в рамках одного участка.
Стационарный смеситель и бетонопровод
Сегодня разработан новый тип – прицепное устройство, оно отличается мощным шасси, которое позволяет перемещать установку на дальние расстояния тягачом.

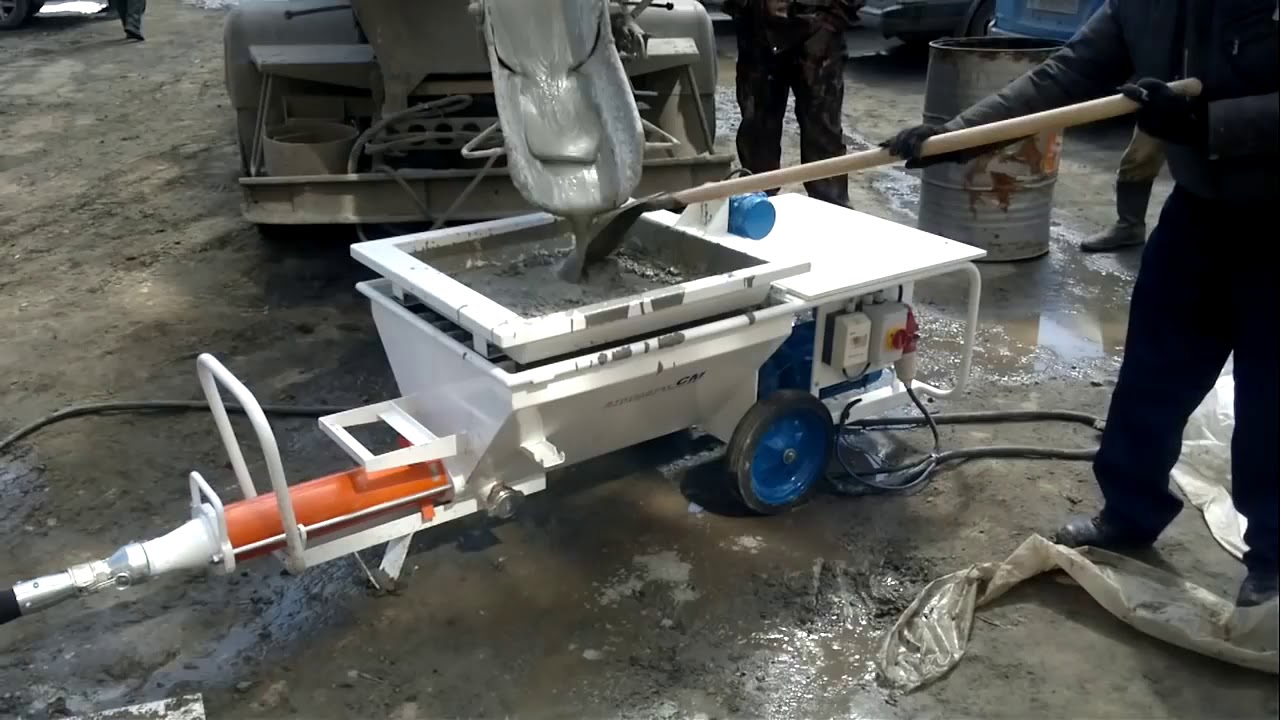

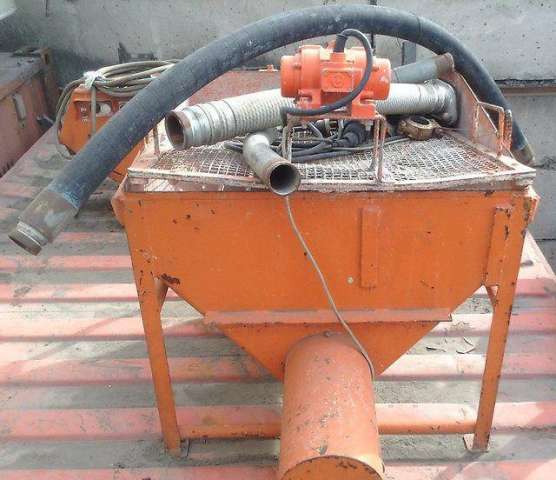

Для строительства частного жилья или бытовых сооружений создан мини бетононасос с поршневым механизмом, реже встречается с пневмоприводом. Он помогает при работе с небольшими заказами или в стеснённых условиях.

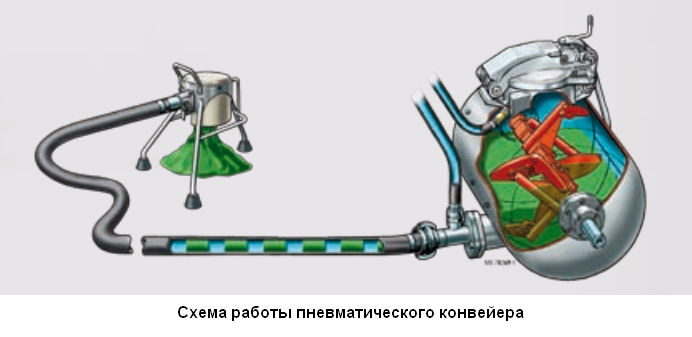

Пневматическая установка предназначается для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

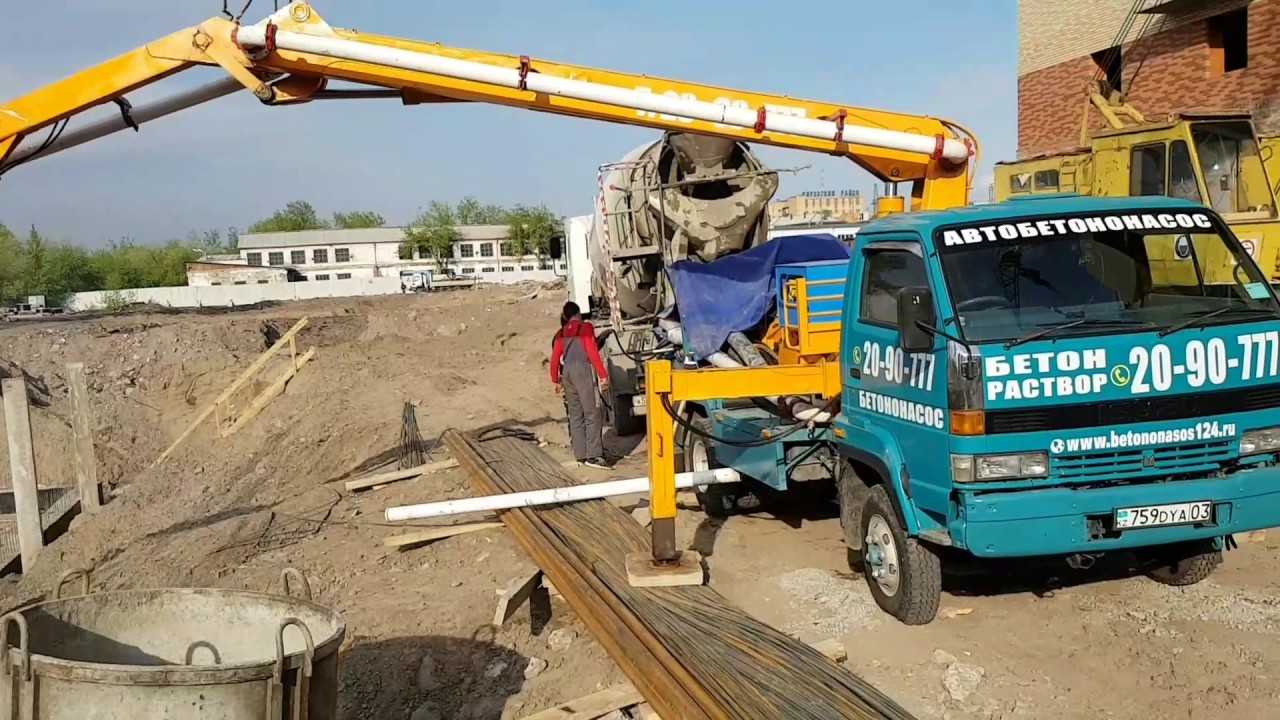

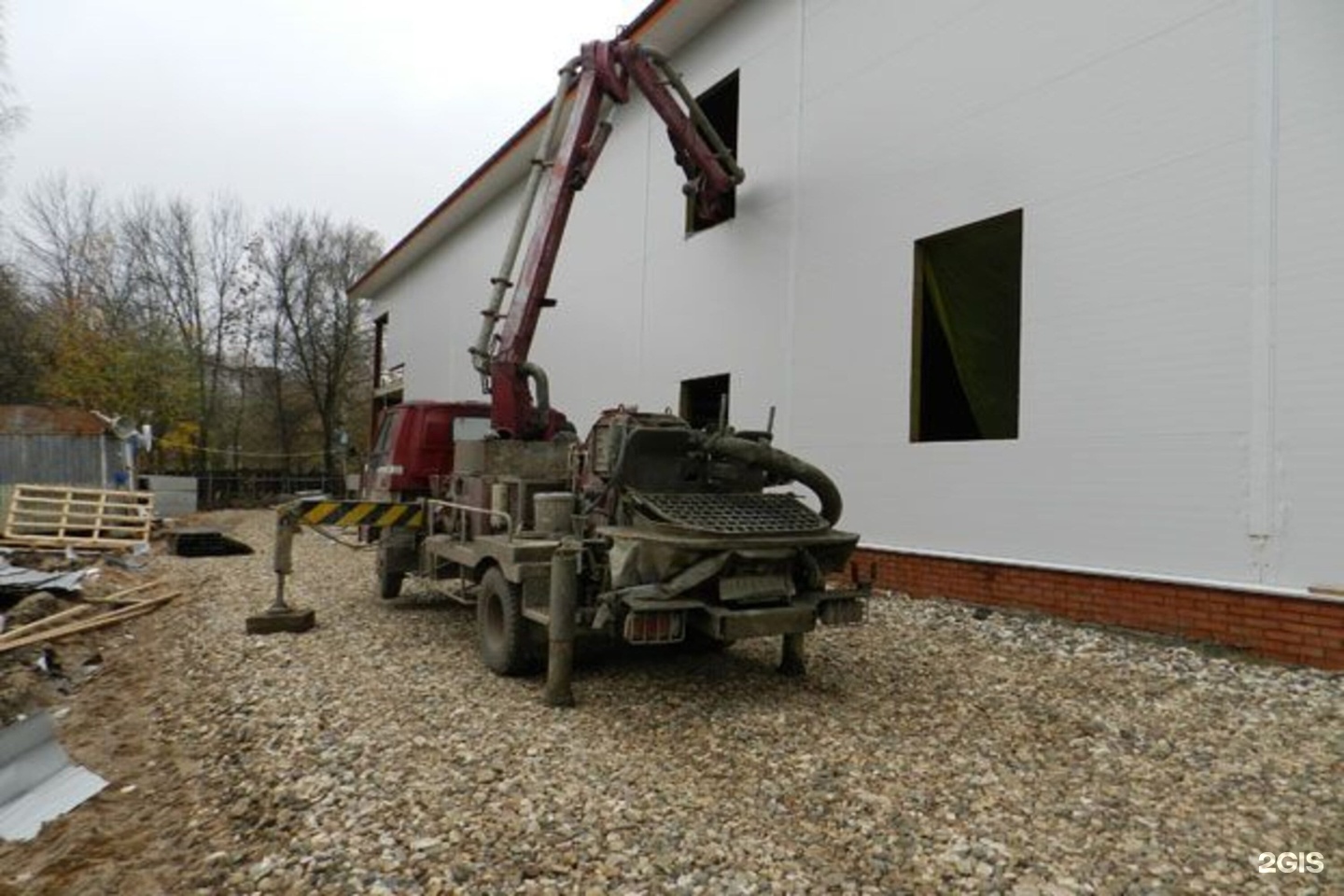

Насосы на автомобильной базе
Автомобильный тип насоса наиболее распространён во всех сферах строительства. Как и другая техника для садоводства на колёсах, автобетононасос легко перемещается самостоятельно, а также обладает характерными отличиями:
- стационарная станция с высокой мощностью применима исключительно для масштабного строительства, она дорога в обслуживании и неманевренная. Автомобильный вариант способен подъехать к большинству объектов;
- для агрегатов стационарного типа обязательно требуется особое питание, в строительных условиях бывает сложно создать подходящие условия. В автобетононасосе питание поступает от установки машины;
- небольшой насос отличается низкой производительностью, а стоимость установки по карману далеко не всем подрядчикам. С точки зрения экономии аренда автомобильного агрегата стоит дешевле, а в дополнение он помогает выполнить работу в разы быстрее;
В автобетононасосе питание поступает от установки машины;
Насосы на автомобильной базе
- в современных авто комплексах встроена выдвижная стрела, она упрощает доставку раствора в целевые участки со сложным доступом или расположенные на высоте. Если стрела неприменима, используется линейный насос, помогающий перекачивать раствор на расстояние до 1 км и на 120 м в высоту;
- благодаря профессиональному оператору в кабине техники, с заказчика снимаются все риски поломки аппарата.
Бетононасос – покупка или сделать самому?
На рынке подержанной спецтехники много предложений, но предварительно стоит задуматься о целесообразности покупки, ведь есть вариант сделать бетононасос своими руками. Для создания установки будут необходимы базовые умения.
Самодельные установки менее мощны и отличаются простотой конструкции, а при правильном изготовлении они работают исправно и плавно.
Изначально важно определиться с принципом работы бетононасоса: поршень или гидравлика. Поршневой тип самый простой, но приводит к быстрому износу элементов агрегата из-за постоянного трения. Гидравлика по производительности значительно лучше, но изготавливается сложнее. Возможно изготовить автоматический бетононасос, но они менее мощны.
До начала изготовления бетононасоса своими руками важное внимание уделяют шиберу – это своеобразный клапан, который обеспечивает качественное сцепление бетоновода и насоса. Работа конструкции зависит от правильности выбора шибера.
Бетононасос своими руками
Можно ли сделать насос для бетона своими руками? Советы мастеров
При помощи бетононасоса раствор доставляется прямо к месту строительства, так что с ним процесс идёт куда быстрее. Но его покупка обходится недёшево и, если ведётся строительство малого масштаба, или вовсе ремонт, может оказаться нецелесообразной.
В таких случаях стоит выбор: либо обходиться без него, а значит потратить куда больше времени и сил, либо сделать его своими руками, на что уйдёт гораздо меньше средств, чем при покупке заводского. Это не так сложно, как может показаться, но нужно подготовиться, потому далее будут рассмотрены основные нюансы самостоятельной сборки этого устройства.
Как изготовить бетононасос – технология производства
В процессе работ потребуются вспомогательные инструменты, желательной мерой является теплоизоляция. Героторный насос своими руками изготавливается по единой схеме. Основные моменты сборки бетононасоса:
- Оценка целесообразности изготовления. Для масштабного строительства есть смысл приобрести собственную установку. Для небольших и средних объёмов работ выгодно заказать аренду автобетононасоса. Самодельный бетононасос – это относительно сложный и дорогой процесс.
- Создание чертежа. Схема бетононасоса несложная, её составление потребует наличие минимальных навыков проектирования или воспользоваться существующими схемами. Самостоятельное изготовление – это более тяжёлый способ, но позволяет создать конструкцию для конкретных нужд. Применение готовых схем удобно благодаря снижению временных затрат и возможности изучения отзывов о недочётах чертежа или найти в них способы улучшения конструкции.
- Подбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом мощности. Максимальный диаметр цилиндра составляет 400 мм, лучше выбирать меньшие модели. Оценка хода поршня – от 50 см. Если не происходит совпадение параметров, увеличивается число рабочих циклов, как следствие – быстрый износ.
- Подгонка поршня, цилиндров. Чтобы насос служил долго, следует выполнить высокоточную подгонку и устранение шероховатости.
- Подбор типа узла. Снизить сложность и стоимость изготовления аппарата поможет электромеханический насос. Гидравлический вариант может приготовляться вручную, но это приведёт к повышению расходов и усложнению процесса.
- Установка редуктора. Механизм должен включать передаточное число для снижения и преобразования вращательных движений в поступательные.
- Монтаж шкворня. Элемент подключают к механизму. Для приготовления сварной рамы используется металлический уголок. В систему вводятся обратные клапаны из легированной стали, она устойчива к износу.
Самостоятельное изготовление – это более тяжёлый способ, но позволяет создать конструкцию для конкретных нужд. Применение готовых схем удобно благодаря снижению временных затрат и возможности изучения отзывов о недочётах чертежа или найти в них способы улучшения конструкции.
После подготовки деталей и сбора насоса остаётся проверить работоспособность установки. Запрещён запуск аппарата без бетона или специализированной пусковой смеси (вручную изготавливается из цемента с водой и добавлением автомобильного масла).
Чертеж бетононасоса
Изготовление пенопатрона
Ко второй заготовке трубы приваривается патрубок.
Онпредназначен для выхода готовой смеси. Выходной патрубок целесообразнооборудовать приспособлением в виде воронки для снижения скорости выхода смеси.В заготовку помещается фильтр. Назначение которого, преобразование эмульсии в
пену. Можно приобрести готовый фильтр.
Но его функцию с не меньшим успехом могут выполнятьметаллические сеточки (ёршики) для чистки посуды.
При этом, спиральные не подходят, только проволочные.
Этисеточки нужно утрамбовать как можно плотнее по всей длине трубы пенопатрона.Чтобы частички сетки не вылетали вместе со смесью, на выход трубы
устанавливается «Ерш», внутри которого установлена сетчатая шайба.
Применение бетононасосов в строительстве
Монолитные высокоэтажные здания практически всегда выстраиваются с использованием бетонного насоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.
В отношении частного строительства ситуация несколько сложнее, так как к участку ограничен подъезд спецтехники, а ручное приготовление раствора – крайне длительная процедура. Автомобильные установки достаточно габаритны, в рабочем состоянии техника занимает до 12 м в ширину, использование стрелы требует ещё больше места, вплоть до 70 м. Мини бетононасосы помогут устранить проблему, упрощая задачу и ускоряя выполнение строительства.
Заказать бетон с бетононасосом для небольшого строительства можно в сочетании с КамАЗом, на котором закрепляется магистраль: 2 трубы с соединительными хомутами.
Импровизированный бетононасос с КамАЗом – это самый габаритный вариант автобетононасоса.
Если никакой грузовой автомобиль не подъедет к месту, сборку приходится выполнять вручную, но обязательно участие 2 и больше человек. Потенциальные проблемы ручного монтажа:
- разрыв магистрали. В системе большой напор, хомуты не всегда в силах выдержать давление. Вырывание крепления образует дыру. Придётся остановить систему, очистить трубопровод и выполнить более прочное крепление;
- перекладывание магистрали. При смене места работы необходимо перенести трубу, но вместе с раствором это сделать не получится. Придётся разбирать, очищать и повторно монтировать магистрали.
Длительное время налаживания работы оборудования все равно значительно меньше, чем вручную замешивать смесь.
Применение бетононасосов в строительстве
Изготовление камеры смешивания
К одной из заготовленных труб приварить два патрубка. Причемодин из них (по которому будет подаваться воздух) целесообразно разместить сторца.
А второй, предназначенный для подачи пенообразующей эмульсии приварить
сбоку (под углом в 90°).
Оба входные патрубка (торцевой и боковой) снабжаются двумявентилями:
На практике, после того как отрегулированы параметры подачисмеси, регулировочными вентилями не пользуются.
Примечание. Диаметр бокового патрубка должен быть на 15-20%больше диаметра торцевого патрубка.
Преимущества автоматических бетононасосов
Производственные автоматические установки обладают многочисленными плюсами:
- встроен электронный блок управления, контролирующий правильность и непрерывность работы. Оператор выбирает режим работы, а блок самостоятельно регулирует функционирование установки;
- независимая промывочная система для труб и насоса. Сокращает затраты времени на обслуживание и устранение заторов;
- освещение прилегающей области для работы с бетононасосом после наступления темноты;
- звуковые оповещения об основных событиях;
- регулировка зазоров в узле распределения бетона;
- все насосные установки поставляются с промывочной системой, специальным программным обеспечением и бетонопроводом до 80 м;
- в качестве опции производители предлагают бетонораздаточную стрелу, упрощающую поставку бетона к целевому месту;
- полное соответствие двигателей стандартам ЕВРО-4;
- используются надёжные запчасти для увеличения долговечности и снижения затрат на обслуживание.
Рекомендации
Строительство даже небольших сооружений требует использование многообразия инструментов и методик:
- самой частой сферой использования бетононасоса является формирование фундамента. Для свайного типа удобно и дёшево использовать ручной бур ТИСЭ;
- в основе монолитной конструкции всегда используется металлическая основа. Вязальный пистолет для арматуры ускорит создание каркаса;
- часто бетонирование сочетается с применением других строительных материалов. Если объём работ достаточно большой, пригодится станок для изготовления шлакоблоков или станок для производства строительных блоков;
- после возведения сооружения всегда приходится просверливать отверстия для электропроводки, фиксации оборудования и т.п. Бурение бетона алмазными коронками – это простой и надёжный способ прокладывания коммуникации в стенах, метод применим при любых других бурильных работах;
- на финальном этапе обустройства строения пригодится коронка для подрозетников, с её помощью отверстия будут ровными, в них легко становится коробка для розетки.
Бетононасосы | Monolithic.org
МЫ ПЕРЕЕЗЖАЕМ В ПОСЕЩАТЬ MONOLITHICDOME.COM & MONOLITHIC.RU | ПОДРОБНЕЕ
Бетононасос GHP 1500 — GHP 1500 имеет объем 3 куб. ярд в час торкрет-машины. Он оснащен 1,5-дюймовым выпускным отверстием для шланга подачи, что упрощает обращение, и это наш любимый насос для строительства небольших куполов. (Michael South)
Доступный по цене, простой в обслуживании, портативный — вот лишь несколько слов, чтобы описать преимущества наших перистальтических бетононасосов. Мы разработали три разные модели нашего бетононасоса специально для использования в строительстве куполов, но их также можно использовать для заливки цементного раствора и многого другого.
Монолитный вибрационный грохот
Целью производства монолитного оборудования является проектирование и создание оборудования и расходных материалов, облегчающих строительство купола.
Наш новый вибрационный грохот определенно делает процесс смешивания и распыления бетона более плавным.
Подробнее о бетононасосах
Не все бетононасосы одинаковы! Но они играют очень важную, можно сказать, «неотъемлемую» роль в строительстве Монолитного Купола. Следовательно, в этот раздел мы включили статьи, в которых представлена очень краткая история бетононасосов, преимущества и недостатки перистальтических насосов и шлангов, а также рекомендации Monolithic, основанные на многолетнем опыте использования бетононасосов.
Монолитный ЭХП 1500
Перистальтический карусельный насос Monolithic EHP 1500 — это превосходный небольшой электрический гидравлический насос для торкретирования штукатурки и бетона. Он изготовлен из самых прочных материалов по доступной цене. Устройство рассчитано на максимальную производительность и минимальное техническое обслуживание.
Бетононасос GHP 2000
Это наш двухдюймовый бетононасос. Он оснащен газовым двигателем Honda мощностью 20 л.
Бетононасос GHP 1500
Monolithic Equipment Manufacturing представляет усовершенствованную версию своего популярного газового насоса для бетона и торкретбетона. Этот легкий бетононасос приводится в действие высоконадежным силовым агрегатом Honda. Это надежная рабочая лошадка, улучшенная благодаря прямому приводу карусели.
Подпишитесь на БЕСПЛАТНОЕ 14-шаговое руководство по началу работы с монолитными купольными домами
Электронная почта:Новый центр Head Start выбирает монолитные купола
Мягкий – слово, которое обычно не ассоциируется с бетоном. Тем не менее, мягкие, круглые и уютные дома были именно тем, что увидели в Monolithic Domes администраторы Centro de la Familia de Utah, координирующего агентства Программы старта для мигрантов в штате Юта, когда они рассматривали возможные школьные проекты для своего нового объекта в Дженоле, штат Юта.
Что нужно знать о монолитном купольном доме перед его покупкой!
Это новинка! Это обязательно, обязательно к прочтению 9Электронная книга 0042 с полезной информацией практически обо всем, что связано с проектированием и строительством дома вашей мечты.
Монолитные планы этажей
Для купольного дома вашей мечты в нашей библиотеке есть планы этажей самых разных размеров и форм. Этот диапазон размеров включает в себя небольшие уютные коттеджи, а также просторные и впечатляющие замковые владения и все, что между ними. Но хотя размеры и формы могут различаться, преимущества дома с монолитным куполом остаются неизменными. В дополнение к долгосрочной экономии наши экологически чистые монолитные купола обеспечивают энергоэффективность, защиту от стихийных бедствий и многое другое. На этом веб-сайте есть инструменты и сотни статей, связанных с проектированием куполов. Кроме того, в нашем штате есть профессионалы с опытом и знаниями, которые помогут вам спроектировать точный план этажа, который вы хотите и в котором нуждаетесь.
Студенты УБЯ спроектировали и построили монолитный купол на солнечных батареях — теперь открыты для экскурсий
Впервые УБЯ станет остановкой на параде домов в долине Юты. Причина? Студенты BYU спроектировали, спроектировали и построили действительно единственный в своем роде устойчивый, транспортабельный и доступный дом прямо на территории кампуса.
Современное медицинское учреждение приходит в Pecos
Местные жители наслаждаются годами планирования и работы, направленной на улучшение благосостояния сообщества, предлагаемого в Центре отдыха округа Ривз. Это учреждение началось как идея окружных уполномоченных в начале 2012 года. Хотя выборные должностные лица с годами менялись, в каждом суде был по крайней мере один факелоносец, который не позволил мечте потерять импульс.
Студенты учатся и усердно работают на весеннем семинаре 2023 года
Плохой бетон. Проектор высвечивает картинку за картинкой бетонных пустот, плохо заделанной арматуры и бетонного беспорядка по всей земле.
Пятница, полдень, весенний семинар строителей монолитных куполов 2023 года, и Гэри Кларк представляет свою презентацию «Худшая работа по торкрет-бетону за всю историю».
Замок Шемрок выставлен или, по крайней мере, выставлен на продажу
Несмотря на то, что дом продан, мы все еще хотим поговорить об этом прекрасном доме с куполом, потому что он уникален, плюс это резиденция бывшего дизайнера Monolithic Dome Ларри Бирна и его замечательной жены Марили. Они спроектировали и построили действительно уникальный монолитный купольный дом, и мы хотим устроить ему — и им — достойные проводы.
Переходное кольцо Мембрана воздушной формы
Мембрана Transition Ring Airform представляет собой композитную воздушную конструкцию, используемую в качестве опалубки для строительства монолитного купола в виде кольца, также известного как кольцевой купол. Он изготовлен для надувания со стенкой ствола в форме цилиндра и купольной крышей. Для достижения этого результата на стыке между стеной и мембраной купола установлено стальное кольцо.
Больше новостей…
© 1996-2022 Монолитик . организация | Конфиденциальность | Условия | Отказ от ответственности
Видео по бетононасосам (для утреннего кофе)
Воскресенье, 18 июня 2023 г. [ 7094 Участников]
ConcretePumping.com
Видео по бетононасосам (для утреннего кофе)
photobucket.com/albums/s39/mattandveca/?action=view¤t=boomvideo2-1.flv
Когда-нибудь это видео будет использовано против них в суде как доказательство того, что им плевать на жизнь человека из шланга.
.. и требуют его использования…. однажды начальника не было на одной из их заливок, мы просто использовали прямой 4-дюймовый шланг, бригаде это понравилось, но босс вернулся и хочет редуктор скорости. Ненавижу этот металл, болтающийся на конце шланга….
Только потому, что кто-то хочет, чтобы вы сделали что-то неправильное, не означает, что вы это сделаете.
. даже несколько вязальных проволок мне пригодились.
НИ ОДИН МАГАЗИН НЕ СОБИРАЕТСЯ ЗАСТАВИТЬ МЕНЯ БЫТЬ ПАРЕНЕМ, ИЗ-ЗА КОТОРОГО ПАПА НЕ ПРИШЕЛ ДОМА, И МОЯ КОМПАНИЯ ПОДДЕРЖИТ МЕНЯ НА 100%. К СЛОВАМ (РЕДУЦИОННЫЙ ШЛАНГ) ТАКЖЕ ГЛАДКИЙ ПОСЛЕ НЕМНОГО НАСТРОЙКИ.
05.2007
05.2007
ОТЛИЧНО РАБОТАЕТ
Компания, которая выкупила нас несколько лет назад, использовала их, а затем однажды им сказали, что это больше не так, люди привыкают, как только вы говорите им, что OSHA объявило их вне закона, или любой другой металлический конец, насколько это возможно, они научатся любить 4-дюймовый шланг такой же или больше, чем конический.
……мы называли их «редукторами скорости».
Кто-нибудь проводил какие-либо тесты, чтобы показать, что интенсивность биения шланга больше или меньше с редуктором скорости? Я думаю, что на эти вопросы следует ответить до того, как что-либо будет объявлено вне закона или, если уж на то пошло, признано небезопасным.
…. штифт для заливки работает нормально хорошо с 3-дюймовым шлангом, однако они быстро изнашиваются и стоят около 115 долларов, поэтому я приберегу их только для скоростного блока и ICF. По видео трудно сказать точно, но беспорядка не было. Прокачка на минимальной громкости и очень низких оборотах, 6sx 3/8 pea, 6-дюймовый спад. Видео снято 18 мая 07.
05.2007
Кажется, что теперь у нас есть больше общего мнения относительно непригодности любого устройства на разгрузочном конце линии укладки. Это очень хорошая вещь. Кажется, мы добились определенного прогресса в этой области безопасности насосов.
