САМОДЕЛЬНЫЕ  БЕТОНОМЕШАЛКИ



Самодельная бетономешалка В.Самойлова
(ручная и электрическая)


Одна из самых тяжелых работ на стройке — это приготовление бетона и раствора. Чтобы немного облегчить ее, В Самойлов из Чувашии предлагает изготовить ручную бетономешалку из 200-литровой бочки. Ось пропустив в 100 мм от центра бочки. Внутри бочки приварил крестовину для более эффективного перемешивания смеси, которое происходит за счет эксцентричного вращения бочки. За 8 оборотов бочки раствор готов.

Неудобство загрузки и выгрузки через люк и плотность закрытия люка автора не удовлетворили. И он сделал другую бетономешалку, электрическую. Ее конструкция выгодно отличается от заводских гравитационных бетономешалок своей простотой.

Для емкости перемешивания взята 200-литровая бочка. Затем на крышках был найден центр. В центре крышек просверлены отверстия для посадки на вал. После этого от бочки вдоль отрезается шлифмашиной часть (1/3 ее диаметра). В. Самойлов сварил из стальных уголков две подставки-ножки в форме буквы «А». Оставив между ножками расстояние чуть больше длины бочки, соединил их отрезками арматуры, причем на заднее плечо ножек приварил 2 отрезка, на переднее — один, на самый низ. Спереди под бочку ставится ящик для выгрузки бетона. Иногда, при фундаментных работах, под бочку ставится лоток с уклоном для стекания бетона в траншею.

Для сборки бетономешалки понадобятся также два корпуса с подшипниками. В каждом корпусе установлено 2 подшипника с одинаковым наружным, но разным внутренним диаметром. В подшипники с большим внутренним диаметром посажены отрезки труб — подвески бункера. Один конец подвески приваривается к бункеру. Сделано это для легкого поворота бункера во время выгрузки бетона. За счет таких подвесок на подшипниках не срабатывается вал бетономешалки и не разрабатываются отверстия в крышках бункера.

Во внутренние подшипники (с малым отверстием) вставлен вал. Он проходит через подвески. На вал приварены четыре очень легкие лопасти необычной формы. Сделаны они из старых уголков размером 25 х 25 мм и расположены так, чтобы не оставлять на дне бункера «не-захваченной» массы.

Между лопастями и стенкой бункера необходимо оставить минимальный зазор (лучше всего 1…2 мм). Чем меньше зазор, тем лучше работает бетономешалка: мелкий гравий не забивается. Большая часть массы проходит через рамки бетономешалки, двигатель работает с минимальными нагрузками, благодаря чему в бетономешалке можно применить однофазный электродвигатель с конденсаторным включением в сеть.

Для вала рабочая скорость вращещения — 48 об/мин, при больших оборотах смесь будет сильно разбрызгиваться. Если на вашей стройке нет электричества, либо вы не можете подобрать редуктор или электродвигатель, вал можно вращать и вручную, насадив на него большое колесо — «штурвал». Это намного легче, проще, удобнее и производительнее, чем мешать бетон лопатами в ящике.

Если не удалось достать подшипники с разными внутренними диаметрами, тогда берите четыре одинаковых подшипника, а вал бетономешалки вставьте в подшипник через втулку.

Автор специально не указывает размеры, чертежи деталей, а дает только принцип работы. Каждый при повторении конструкции реализуя ее, подходит по своему, исходя из своего набора материалов, своих возможностей.

Типы электродвигателя и редуктора большого значения не имеют. Обороты вала можно подобрать за счет диаметров шкивов. В бетономешалке В. Самойлова используются электродвигатель мощностью 2,2 кВт, 1500 об/мин, и червячный редуктор (он лучше вписывается в конструкцию). Для включения в сеть используется автоматический выключатель и штепсельное соединение типа ИЭ-9901. Редуктор может быть с цилиндрическими шестернями, возможно — в сборе с электродвигателем.

Натяжение ремня происходит за счет собственного веса электродвигателя. Такая конструкция предохраняет электродвигатель от перегрузки.

Во время опрокидывания бункера, вращающиеся лопасти должны выбросить готовую массу. Опрокидывается бункер только в одну сторону, за ручку, приваренную сбоку. Поскольку бункер связан с рабочим валом через подшипники, его опрокидывание для разгрузки готовой смеси не представляет трудности. Во время работы бункер стоит прямо, за счет ограничителя, который упирается в раму.

Такая простая и легкая бетономешалка дешева и удобна, ее можно сделать индивидуального пользования. А так же она может быть полезна и небольшим строительным бригадам, особенно в наше нелегкое время, когда всякое оборудование стоит очень и очень дорого.



Электрическая бетономешалка:
1 — бункер; 2 — вал мешалки; 3 — лопасти; 4 — ручка для опрокидывания бункера; 5 — подшипники подвески; 6 — подшипники вала бетономешалки; 7 — корпус подшипников; 8 — рама; 9 — ограничитель; 10 — подвеска; 11 — электродвигатель; 12 — червячный редуктор; 13 — петля подвески платформы электродвигателя.


Автор: В.Самойлов, Чувашия

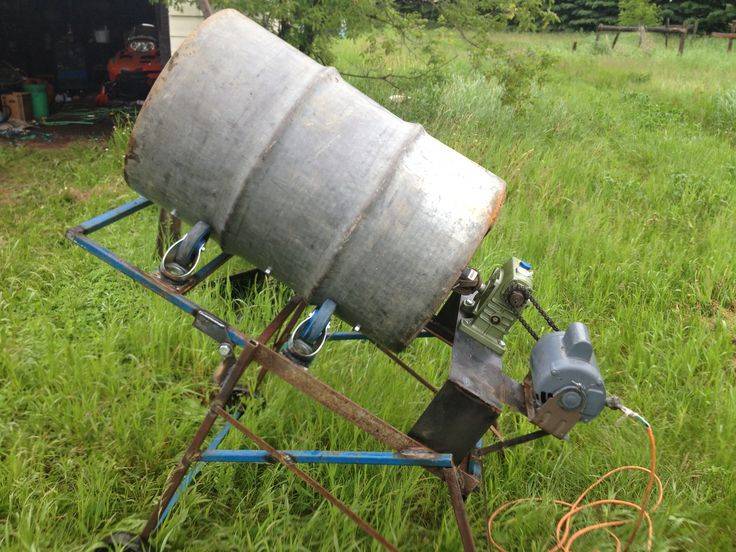

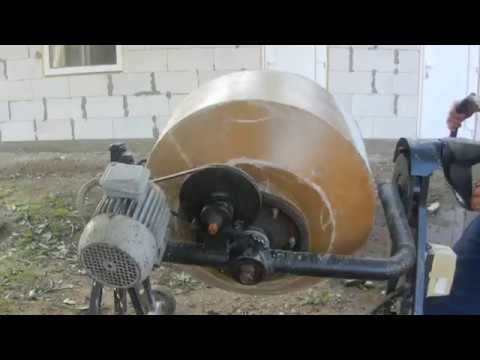

Электрическая бетономешалка своими руками из металлической бочки

Еще одно устройство бетономешалки, собранной аналогично схемы В.Самойлова, в которой для ёмкости, в которой будет перемешиваться бетон или раствор, совершенно не сложно приспособить 200-литровую металлическую бочку.

Чтобы правильно посадить вал, надо очень точно определить центр на крышках бочки и просверлить отверстия для вала. Затем отрезать часть бочки по высоте на 1/3 диаметра. Емкость готова. Для ее укрепления нужно сварить из угловой стали две ножки буквой А. Скрепите их между собой на расстоянии чуть больше длины емкости. Схема бетономешалки показана на рисунке 1.

Рис. 1. Бетономешалка из металлической бочки.
 1 — Бункер, 2 — Вал, 3 — Лопасти, 4 — Ручка опрокидывания бункера, 5 — Подшипники подвески, 6 — Подшипник вала мешалки, 7 — Корпус подшипников, 8 — Ножки опоры, 9 — Ограничитель, 10 — Подвеска, 11 — Электродвигатель, 12 — Червячный редуктор.


Для сборки бетономешалки понадобятся подшипники с корпусом. В каждый корпус поставьте по 2 подшипника с одинаковым наружным, но разным внутренним диаметром. В подшипники с большим внутренним диаметром посадите отрезки труб — подвески ёмкости. Один конец подвески приварите к бочке. Это — для легкого поворота ёмкости во время разгрузки бетона. За счёт этих подвесок на подшипниках не съедается вал мешалки и отверстия бочки.

Во внутренние подшипники с малым отверстием насажен вал. Он проходит через подвески. На вал приварены четыре лопасти очень лёгкие, но необычной конструкции. Сделаны они из уголков 25х25 мм и расположены так, чтобы не оставлять на дне ёмкости не захваченной массы.

Между лопастями и стенкой емкости необходимо сделать минимальный зазор. Чем меньше зазор (можно примерно 12 мм), тем лучше работает мешалка, то есть не забивается мелкий гравий.

Для вала нормальная скорость вращения — 48 об/мин, при больших оборотах смесь будет сильно разбрызгиваться. Двигатель может работать и от однофазной сети через конденсаторы. Если нет электричества или проблема с редуктором или электродвигателем, вал можно вращать и вручную, насадив на конец большое колесо-штурвал. Тем не менее, это проще, легче, удобнее и производительнее, чем мешать бетон лопатами в ящике.

Может возникнуть проблема подшипников с разными, внутренними диаметрами. Тогда берите все четыре одинаковые, а вал мешалки насадите на подшипник через втулку-насадку.

Здесь специально не указаны размеры и чертежи деталей, а даётся лишь принцип работы. Каждый при повторении конструкции может подойти по-своему, исходя из своего набора материалов.

Электродвигатель и редуктор большого значения не имеют, обороты вала можно подогнать за счёт шкивов и ремней. Можно поставить электродвигатель 2,2 кВт, 1500 об/мин, червячный редуктор, — он лучше вписывается в конструкцию. Для включения в сеть есть автоматический выключатель, штепсельное соединение ИЭ-9901. Натяжение ремня за счёт собственного веса электродвигателя. При таком натяжении электродвигатель с гарантией никогда не сгорит от перегрузки.

Во время опрокидывания бункера лопасти должны выбрасывать массу. Опрокидывается бункер только в одну сторону за ручку, приваренную сбоку. Во время работы бункер стоит прямо, упираясь на раму за счёт ограничителя.



Самодельная бетономешалка за 2 часа

Самодельная ручная бетономешалка может быть сделана за 2 часа из молочной фляги и любого металлолома.

Быстрота и простота её изготовления, а также лёгкость в эксплуатации делают эту конструкцию незаменимой в частном строительстве (небольших масштабов, разумеется). Смысл конструкции должен быть ясен из рисунка:



Ось с ручкой (из водопроводной трубы, например) пропускается через специально подготовленные отверстия в фляге, приваривается к ней и устанавливается на раму, которую можно сварить из любого металлолома (трубы, уголки, арматура, швеллеры, рельсы……………….:))

Однако, для того чтобы эксплуатация сего инструмента была действительно лёгкой, флягу необходимо сбалансировать, т. е. найти центр тяжести и, соответственно пропустить ось через него.

Для этого можно положить флягу на некий узкий край, и сдвигая по нему флягу, найти наиболее уравновешенное положение:

Или положить флягу на два брусочка, сдвигая их друг к другу, таким образом найти центр тяжести:

В качестве втулок для оси можно использовать водопроводные муфты, а чтобы ось не выезжала из них, в качестве упоров приварить гайки к оси:

Чтобы не скрипело, смажьте маслом! (литолом, солидолом, отработкой, сливочным :))

В бетономешалке из молочной фляги единовременно можно барахтать 3 ведра бетону (крутится очень легко, ей богу!), если нужен больший объём, то можно взять бочку на 200 литров, вырезать ей в дне дыру, и вварить горловину от фляги.

виды бетоносмесителей, тонкости сборки самодельных агрегатов

Для благоустройства дачного участка часто нужны цементный раствор или бетон. Мастера становятся перед выбором — месить вручную (а это тяжело и неэффективно, поскольку раствор быстро застывает) или приобретать промышленную бетономешалку, что неоправданно при нерегулярных работах. Поэтому многие дачники предпочитают сделать бетономешалку своими руками, так как это несложно и целесообразно.

  • Принципы смешивания бетона
    • Гравитационное перемешивание
    • Принудительно-механический
    • Комбинированный вид смешивания
    • Вибрационный способ
  • Чертежи и конструкции бетономешалок
    • Простейшая бетономешалка из бидона
    • Бетономешалка из бочки
  • Хитрости эксплуатации самодельных устройств

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

  • Гравитационный способ.
  • Принудительно-механический.
  • Принудительно-вибрационный.
  • Комбинированный гравитационно-механический.

Самый простой способ приготовления бетонного раствора — это перемешивание лопатой в неподвижном корыте. Самый неоправданный и некачественный способ. Мало того, что раствор сам по себе быстро застывает, так еще проблематично перемешать смесь до однородной массы.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

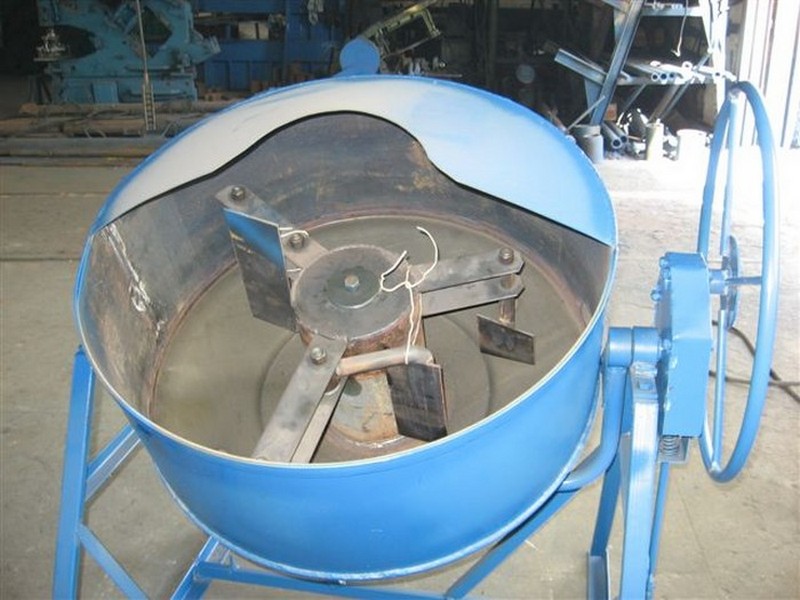

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

  • Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
  • Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
  • Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

  • Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
  • Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
  • Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Чертежи и конструкции бетономешалок

Перед началом сборки нужно подготовить рабочий инструмент, определиться с материалами и подготовить емкость необходимого объема. Не рекомендуется подбирать маленькую тару, поскольку в ней раствор может застыть раньше необходимого времени, а если приготовленной смеси окажется недостаточно, то весь процесс придется повторить сначала. Оптимальный объем ёмкости — это двести литров.

Общим требованием является прочность, надежность и устойчивость конструкции. Необходимо максимально ответственно изготавливать подобные сооружения, так как малейший просчет или неаккуратность приведет к поломке или даже к травмам работника.

Простейшая бетономешалка из бидона

В случае экономии электричества и времени можно собрать ручную бетономешалку из обычного молочного бидона. Весь процесс сборки занимает несколько часов и самый ответственный момент — это сварка рамы. Немного терпения — и простое гравитационное бетоносмесительное оборудование готово.

Для изготовления этой бетономешалки потребуется, собственно бидон или другая похожая ёмкость, несколько труб или толстых прутьев.

Несмотря на простоту конструкции, в бидоне можно перемешивать даже сухой концентрат для стяжки. Ось внутри бидона рассекает смесь при вращении.

Порядок действий:

  • На трубе-заготовке выгибается ручка. Водопроводные муфты привариваются в верхней части. Внутренний диаметр муфт должен быть больше, чем диаметр или поперечное сечение ручки. Чтобы избежать сильного люфта на ручку с обеих сторон от муфты можно приварить гайки.
  • В бидоне проделываются отверстия, через которые пропускается труба и приваривается к корпусу. Часто корпусы бидонов изготовлены из алюминия, а ручки стальные. Соединить их можно только при помощи холодной сварки. В крайнем случае можно приварить уголки к ручке обычной сваркой. А уголки, в свою очередь, приклепать или закрепить с помощью болтов к поверхности ёмкости.
  • Желательно определить центр тяжести. Тогда будет легче вращать барабан со смесью. Для определения центра тяжести тару размещают на ребре какого-нибудь предмета и смещают влево вправо.

Муфту можно не использовать, тем самым еще больше упростив конструкцию. Вместо муфт можно вырезать дугообразные углубления и разместить ось в них.

Вращение будет неравномерным и со скрипом, но замесит неплохо. За один цикл работы в сорокалитровом бидоне получают около трёх ведер раствора. Иногда вместо бидона используют бочку. При этом возникает проблема как фиксировать крышку. Этот вопрос оригинально решается, если ручки прикрепить к бочке без крышки на разных уровнях. Один конец ручки около днища, другой — около верха. В итоге ёмкость размещается под тупым углом по отношению к поверхности земли и раствор не выливается при вращении. Но качество замеса при таком способе страдает.

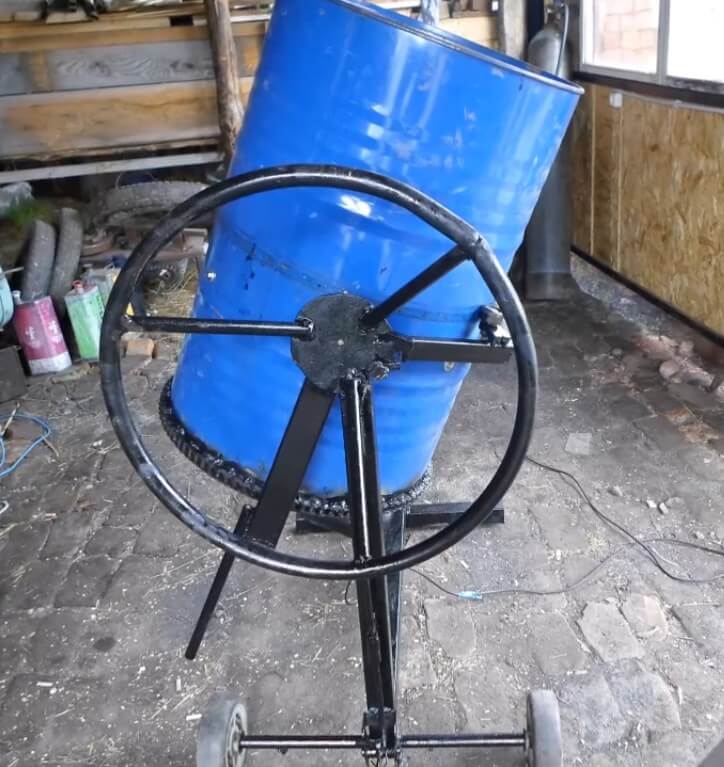

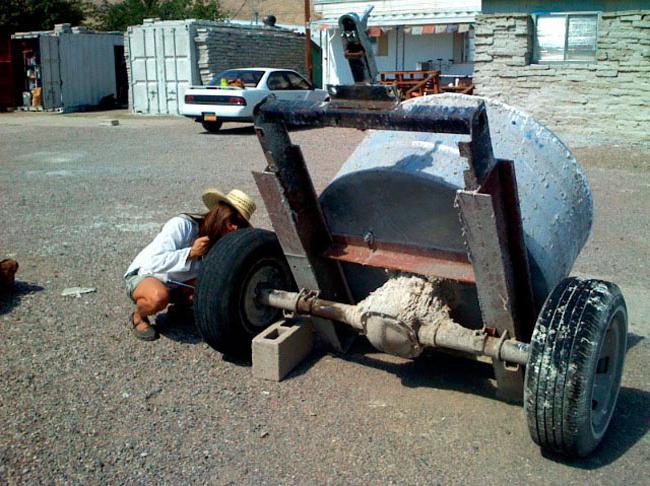

Бетономешалка из бочки

Самодельная бетономешалка своими руками из бочки способна заменить заводскую модель и смешать равномерную хорошую смесь. Все материалы, необходимые для сборки, можно найти в гараже или дачном участке. Агрегат может быть как с ручным приводом, так и механическим.

Перечень необходимых деталей для сборки:

  • Бочка или другая, похожая по форме тара. Идеальный вариант — это стандартная двухсотлитровая бочка для транспортировки нефтепродуктов или горючего.
  • Труба с диаметром тридцать два миллиметра и толстыми стенками. Это будущие втулки для вала, поэтому требуется две детали сантиметров по двадцать. При электрическом варианте бетономешалки потребуются электродвигатель, подшипники и привод.
  • Металлический прут для оси. Ось должна достаточно плотно входить во втулки, соответственно диаметр оси должен быть около трёх сантиметров. Длина оси равна полутора метрам. Ось смазывается солидолом для плавного вращения.
  • Шестидесятимиллиметровый швеллер. Необходимо два метровых отрезка — это опорные элементы будущей станины. Распоркой для основных упоров служат два прута по пятьдесят сантиметров. Сваренные вместе, они придают устойчивость и прочность всему агрегату.
  • Руль от любой машины. Чем больше руль, тем легче проворачивать весь механизм.
  • Посредине бадьи располагается люк, через который происходит засыпка сухих компонентов. Его лучше всего закрепить на петлях, способные выдержать значительные нагрузки.
    К люку удобно присоединить ручку для удобства закрытия и открытия. Ручка может быть какой угодно.
  • Металлический квадрат с размером стороны двадцать сантиметров. Он будет размещен внутри тары.

Из инструментов нужны болгарка, чтобы разрезать метал, и сварочный аппарат для прочного соединения деталей.

После подготовительных работ вопрос как сделать своими руками бетономешалку, уже не вопрос.

Сначала центруется бочка и сажается на ось. Затем конструируются внутренние элементы, которые будут помогать перемешивать бетон.

При помощи дрели или сварочного прибора в вверху и внизу бочки просверливаются два отверстия. Через них протягивается металлическая ось диаметром тридцать миллиметров, и эта конструкция плотно сваривается. Таким образом, вал и бадья надежно прикреплены друг к другу.

В центре бочки вдоль длинного края вырезается прямоугольник. Он будет люком для засыпки компонентов раствора. Ориентировочные размеры люка составляют примерно девяносто на тридцать сантиметров. В случае маленького люка им будет неудобно пользоваться. А если его сделать слишком большим, то прочность конструкции снизится.

Из металлического квадрата конструируют лопасти и крепят в бочке. Одна сторона приваривается к стенке, а другая — к оси. Для хорошего перемешивания хватает четыре или пять лопастей, равномерно расположенных внутри бочки.

Прямоугольник, полученный от вырезания люка, приваривается к петлям, которые крепятся к бочке. В результате должен получиться закрываемый люк. После чего к крышке люка присоединяют защелку или фиксатор. Главной задачей крышки является не раскрыться во время работы устройства.

Затем сваривается рама. К длинному швеллеру приваривается второй длиною пятьдесят миллиметров. То же самое делается и со второй опорой.

К другому краю швеллера приваривается труба, в которую будет вставляться ось бетономешалки.

Затем когда металлическая ось заходит во втулки, с обоих концов привариваются стопорные кольца. Их роль выполняют толстые шайбы из металла.

После чего приваривается руль к одному из краёв оси.

Если собирается электрическая модель, то необходимо собрать и подключить соответствующий узел, состоящий из мотора и приводной системы.

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

  • Втулки надо регулярно смазывать солидолом. Это существенно уменьшит силу трения и вращать рукоятку сможет любой неподготовленный человек. Кроме того, если забывать смазывать, то оси очень быстро стираются.
  • Если к распоркам станины приварить по одному колесу от стиральной машины или ненужной садовой тачки, то получится легко перемещаемая конструкция.
  • Чем сильнее угол наклона, тем проще управляться с оборудованием. Максимальный угол наклона — сорок пять градусов. Если угол будет превышать это значение, то смесь будет смешиваться неравномерно.
  • Если есть необходимость собрать электрическую бетономешалку, то электродвигатель можно использовать от стиральной машины с числом передачи один к восьми. А вместо руля подойдет маховик.
  • Если бочка долго не используется, то её поверхность надо смазать отработанной смесью. В этом случае агрегат прослужит намного дольше.

При сборке и эксплуатации самодельных конструкций нельзя забывать про соблюдение техники безопасности. Это касается правил работы с электроинструментом и обычным инвентарём. Выполнение привычных несложных инструкций предотвратит неприятные ситуации и позволит избежать травмирование.
