Самодельная буржуйка для гаража: как сделать своими руками плюс чертежи

04.09.2023
/
By alexxlab
/
0 Comment

Содержание

самые лучшие решения для дачи и гаража ☛ Советы Строителей На DomoStr0y.ru

Содержание
  • Чем хороша буржуйка
  • Основные варианты исполнения самодельных буржуек
  • Материал для создания отопительного агрегата
  • Основа корпуса и его форма
  • Важные узлы самодельной буржуйки
  • Топочная камера
  • Зольник
  • Колосниковая решётка
  • Проёмы и дверцы для камеры и зольника
  • Отведение дымовых газов
  • Элементы для увеличения длительности горения
  • Элементы для увеличения теплоёмкости
  • Видео: буржуйка своими руками

В домах, где люди находятся подолгу, отопительные устройства должны работать постоянно. Только так можно обеспечить стабильный температурный режим круглосуточно. Для этого используют печи с большой теплоемкостью, которые долго отдают тепло эпизодических топок. Также применяют всевозможные котлы, которые постоянно подогревают воздух или жидкий теплоноситель. Но для нежилых помещений всё немного иначе. Тут тепло нужно время от времени, а получить его необходимо быстро и с минимальными финансовыми затратами. Гаражи, строительные вагончики, теплицы, сараи для домашних животных, бани, маленькие дачные домики – для подобных условий сделанная своими руками буржуйка будет лучшим вариантом.

[содержание h3 h3]

Чем хороша буржуйка

Эти примитивные печи уже давно доказали свою эффективность и не теряют своей популярности. В продаже имеются добротные заводские модели, но буржуйки на дровахвсё чаще изготавливаются своими руками, причём характеристики самоделок нередко выше, чем у заводской продукции. Рассмотрим особенности буржуйки как отопительного агрегата, чтобы определиться, на какие элементы обратить особое внимание.

Достоинства печи-буржуйки:

  • Простая конструкция, устройство может быть изготовлено домашним мастером – быстро, в том числе с применением подручных материалов.
  • Изделие получается мобильное, даже если используется футеровка или толстый металл.
  • За счёт металлических стенок агрегат очень быстро нагревает дом, поэтому для дачи буржуйка станет отличным вариантом.
  • Дёшево стоит как сама печка, так и топливо.

Недостатки печи-буржуйки:

  • Из-за малой теплоёмкости греет, только когда производится топка.
  • Обладает рекордно малым КПД, так как высока скорость отводимых дымовых газов (нет сложных каналов, задвижек, регулировки подачи воздуха).
  • Наружная поверхность печи сильно нагревается.
  • Отапливает помещение, только в котором находится.

Основные варианты исполнения самодельных буржуек

Принципиально конструкция буржуйки мало отличается от устройства твердотопливного отопительного устройства. По сути, имеем разновидность простейшей печи-камина, хотя есть, конечно, модели особого назначения – с варочной конфоркой, банные печки.

Вариант печи-буржуйки из листового металла. Изюминка данной модели заключается в дымовом зубе, который, создавая Z-образный канал в корпусе, замедляет отходящий поток

Материал для создания отопительного агрегата

В большинстве случаев это изделие из стали, но иногда используется чугун, а также дополнительные каменные элементы. Чугун даст немного теплоёмкости, но варить его трудно, найти сложно. Сталь дешевле и проще в работе, чем она толще – тем дольше прослужит корпус.

Обратите внимание! Печи, которые эксплуатируются совсем редко (для аварийных случаев), могут быть произведены даже из неокрашенного «кровельного» железа толщиной 0,5-1 мм.

Техническая фасонина может быть позаимствована заводская (чугунные дверцы, колосники, задвижки, конфорки), однако часто люди её изготавливают собственноручно, из стали.

Основа корпуса и его форма

Есть два ключевых направления в кустарном производстве:

  •  Буржуйка для гаража своими руками производится посредством раскроя листового металла, иногда с применением погонажных профилей, типа уголка, квадратной трубы, прута, арматуры. На выходе получают прямоугольный ящик, который из-за наличия плоскостей отличается хорошей эргономикой (надёжно стоит, легко обрабатывается и облицовывается, хорошо стыкуется с различными конструкциями, деталями, предметами).
  • Используются готовые корпусные изделия, отслужившие свой срок, которые немного дорабатываются. Основой могут стать металлические ящики (например, духовка для дровяной печи), но, как правило, это цилиндрические формы:
    • трубы большого диаметра,
    • бытовые газовые баллоны из-под пропана,
    • молочные бидоны,
    • большие огнетушители,
    • сваренные вместе колёсные диски,
    • различные бочки.

    • Обратите внимание! Почти всегда необходима сварка, но при использовании нетолстого металла можно собрать практичную печку на болтах или на самонарезных винтах со сверлом на конце.

    Важные узлы самодельной буржуйки

    Чтобы сделать буржуйку своими руками, детальные чертежи не нужны. Сделать нерабочий вариант трудно, но чтобы получить максимально эффективный и практичный агрегат, стоит рассмотреть все наиболее удачные решения.

    Топочная камера

    Чем топка больше по площади наружных поверхностей – тем лучше, так как, в первую очередь, именно они выполняют функцию передачи тепла. Также важно иметь достаточную площадь дна камеры (чтобы было место нормально уложить дрова). Именно поэтому цилиндрические изделия часто располагают не стоя, а уложенными на бок, и прямоугольные печи тоже ориентируют горизонтально. Нужно отталкиваться от минимума в 350Х250. Крупная буржуйка из бочкибудет практичной и в вертикальном положении.

    Интересное решение – купол газового баллона перевёрнут, что позволяет разогреть/приготовить пищу, нагреть воду, положить камни для повышения теплоёмкостиЗдесь очень грамотно сварена площадка под конфорку. Получилось полноценное отопительно-варочное устройство

    Зольник

    Этот элемент делают не всегда: золу выбирают прямо из топливной камеры, а для подачи воздуха в дверце насверливают отверстия. С поддувалом компоновка получается более функциональная, так как ничто не мешает генерации тепла, и через нижнюю дверцу легко завести необходимое количество кислорода, имея возможность хоть как-то регулировать интенсивность горения.

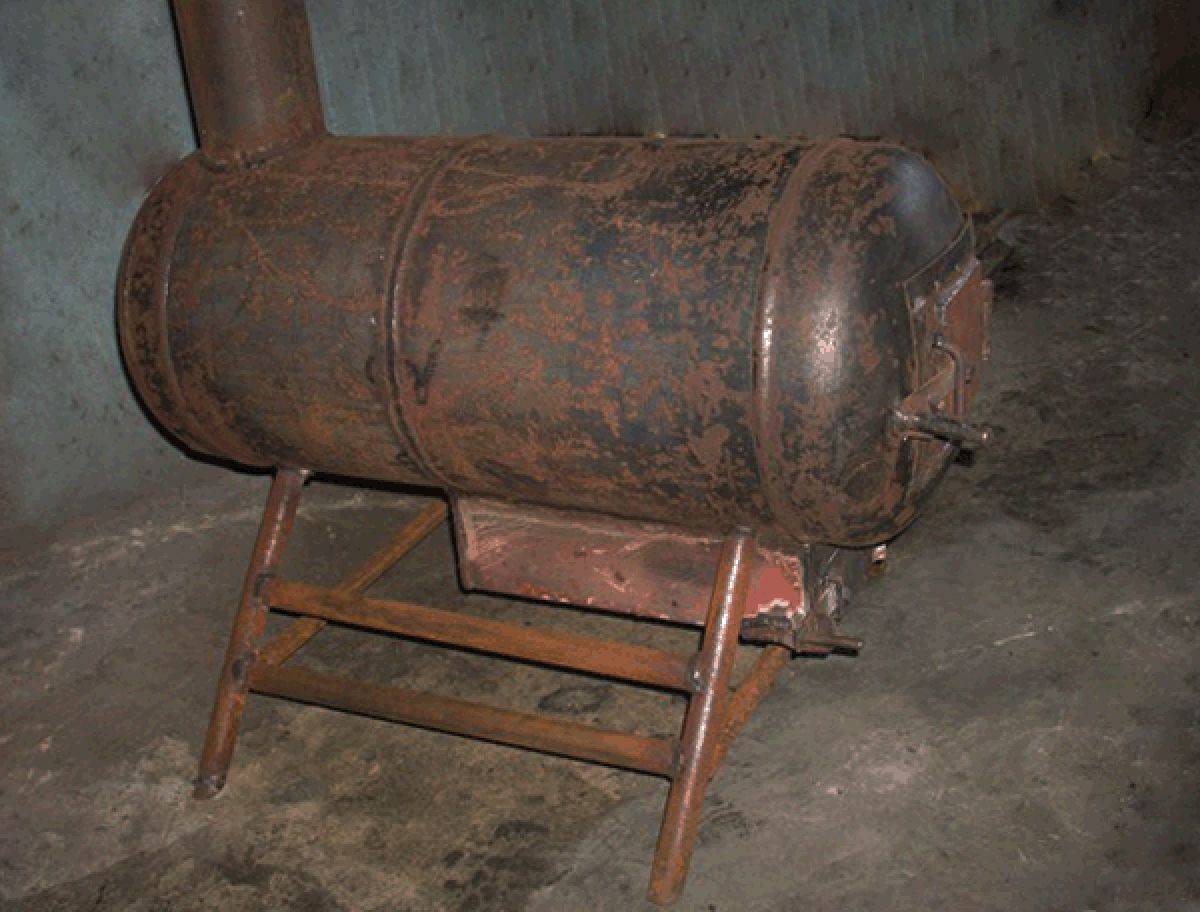

    Зольник в виде короба приварен снизу, колосники не используются. Такая конфигурация позволяет не скрадывать объём топочной камеры. Металл здесь можно применить самый тонкий (нет опасности прогорания), и даже не приваривать его, а прикрутить снизу винтами.

    Колосниковая решётка

    Если она используется, то разделяет в корпусе зольник и камеру. Колосники можно взять заводские из чугуна, но, как правило, с интервалом примерно около 10 мм друг от друга просто ввариваются прутки арматуры. Также неплохо в данном месте работает уголок, который своей наружной гранью обращён в топливную камеру.

    Колосники фиксируются непосредственно к корпусу. Чтобы выполнить эту работу, мастер полностью разрезал баллон, но можно было собрать решётку на ножках (если нужно – из двух частей) и завести её внутрь через дверцу

    Проёмы и дверцы для камеры и зольника

    Обычно они изготавливаются из металла, который остаётся после вырезания проёмов. Особенно актуально это для печей из баллонов, так как данные лоскуты повторяют изгиб цилиндра. Такие дверцы соединяют с корпусом сваркой с использованием стальных навесов. В обязательном порядке устанавливаются запирающие устройства, типа засова или гильотинной задвижки.

    О проёмах. Стоит пользоваться традиционными размерами: порядка 250Х250 мм для топки, для поддувала – от 100 мм (высота) до 250 (ширина). Навесы обычно ставят по одной вертикальной оси, а расстояние между проёмами составляет порядка 10 см.

    Обратите внимание! Чтобы через дверцу не выпадали угли, проём топки нужно сделать на несколько сантиметров выше, чем уровень установки колосниковой решётки

    Мастер применил заводскую дверцу. В качестве переходных элементов использована рама из уголка. Такие дверцы хороши наличием притвора (коробка имеет выборку по форме полотна), это обеспечивает плотное закрывание и, как следствие, отсутствие подсосов

    Отведение дымовых газов

    Труба для буржуйкииспользуется диаметром 100-150 мм. Она тоже участвует в передаче тепла, именно поэтому выполняется из стали и не утепляется. Патрубок располагают как сверху печи, так и сбоку (этот вариант предпочтительнее, так как замедляются газы, и остаётся место для варочного узла). Довольно часто трубу в помещении ведут не по кратчайшей прямой линии, а в удалённую точку, с горизонтальными/наклонными участками, что увеличивает количество полученного тепла.

    На дымоходе буржуйки желательно использовать задвижку (либо поворотную, либо двигающуюся по направляющим). Этот элемент поможет регулировать интенсивность отведения горячего дыма и даст возможность перекрыть дымоход на период, когда топка не производится.

    Обратите внимание! Задвижку нужно устанавливать обязательно, если предпринимаются меры по увеличению теплоёмкости печи.

    Задвижка смонтирована на горизонтальном участке. Лист металла снабжён деревянной накладкой

    Элементы для увеличения длительности горения

    В данном случае основной деталью является подвешенный груз, который по мере сгорания дров под действием силы тяжести прижимает всю топливную загрузку к колосникам. Груз представляет собой утяжелённый блин с отверстием для перетока воздуха.

    Такая буржуйка длительного горения сложнее в исполнении, требует больше материала, но отдаёт тепло намного дольше. Конфигурация печи вертикальная, расстояние между дверцей камеры и зольника увеличено

    Элементы для увеличения теплоёмкости

    Речь идёт о различных видах применения камня.

    • Один из вариантов – это футеровка огнеупорными плитами топливной камеры изнутри. Он хорош тем, что меньше изнашивается металл корпуса, но, чтобы сохранить рабочий объём топки, приходится делать слишком крупный «ящик».
    • Другой способ заключается в обкладывании стенок печи кирпичом. Буржуйка из кирпича – это не что иное, как обложенная металлическая печка.
    • Третий способ – сверху на буржуйке делается открытый короб, куда закладывают кирпич или дикий камень. Кстати, буржуйка для бани своими руками конструируется именно так, иногда ещё с боков могут находиться сетки для фиксации камней.
    Кирпич лежит в каркасе «на сухую». Кладка с проёмами обеспечивает быструю отдачу тепла в помещение от стенок топливной камерыЭта банная буржуйка имеет короб для укладки камня. Сбоку расположен бак для нагрева воды, разработчик предусмотрел транспортировочные рукоятки

    На примере готовых образцов мы с вами рассмотрели, как можно сделать буржуйку своими руками. Нужно отметить, что это лишь основные моменты, есть в этих устройствах также некоторые вспомогательные детали, которые помогают сделать печь удобнее и безопаснее, это: надёжные ножки, ручки для переноски, защитные экраны.

    Видео: буржуйка своими руками

      Печь для гаража своими руками на дровах (самодельная)

      Краткое содержание

      • 1 Зачем нужно отапливать нежилое помещение?
      • 2 Преимущества и недостатки отопления дровами
      • 3 Разновидности отопительных приборов
      • 4 Буржуйка – особенности изготовления и конструктивные элементы
      • 5 Пошаговая инструкция изготовления буржуйки из стальной трубы
      • 6 Каркасная буржуйка
      • 7 Буржуйка из кирпича
      • 8 Конструкция печей длительного горения
      • 9 Видео: Супер буржуйка для гаража

      Для обогрева гаража можно своими руками легко смастерить печь на дровах. Это не займет много времени и обойдется совсем недорого, поскольку допускается использование подручных материалов.

      Зачем нужно отапливать нежилое помещение?

      Буржуйка своими руками

      Государственными стандартами установлено, что в гараже температура воздуха не должна опускаться ниже +5°С. Если не придерживаться этих стандартов, двигатель не запустится, особенно после длительного простоя автомобиля.

      При сильном морозе может замерзнуть даже антифриз. Значительно увеличивается число поломок авто из-за негативного воздействия затвердевшей воды. Также, согласитесь, проводить ремонт транспортного средства намного комфортнее в тепле.

      Преимущества и недостатки отопления дровами

      Вертикальная круглая печь на дровах

      Выбрав твердое топливо в качестве источника энергии для обогрева гаража, можно получить такие плюсы:

      • низкая стоимость дров;
      • не нужно покупать дорогих установок и дополнительно тратиться на электричество;
      • небольшие габариты печки при высоких показателях продуктивности;
      • отопительный прибор можно дополнительно использовать для приготовления и разогрева пищи;
      • простота изготовления и монтажа установок на дровах. Не нужно дополнительно обустраивать массивный фундамент.

      К недостаткам можно отнести, что такие отопительные приборы быстро нагреваются, но при этом также быстро отдают тепло в окружающую среду. Для поддержания оптимальной температуры нужно постоянно подкидывать свежие дрова. Расход топлива значительно увеличивается.

      Разновидности отопительных приборов

      Отопительный прибор длительного горения

      Для отопления гаража можно сделать своими руками такие типы печек:

      • буржуйка с металлическим корпусом;
      • печь из кирпича;
      • отопительный прибор длительного горения.

      Чтоб самостоятельно установить буржуйку нужно иметь навыки работы с болгаркой и сварочным аппаратом. Кирпичную кладку в этом случае произвести намного проще.

      Буржуйка – особенности изготовления и конструктивные элементы

      Схема буржуйки

      Это достаточно простая конструкция, которая состоит из таких элементов:

      • загрузочная камера или топка;
      • колосниковая решетка;
      • поддувало;
      • зольник;
      • металлическая дверца;
      • дымоход.

      Для изготовления установки используйте толстый металл толщиной 4 мм. При креплении дымоотводной трубы к верхней стенке топочной камеры нужно усилить ее. Это место считается самым слабым, металл чаще все прогорает именно здесь.

      В качестве колосниковой решетки используйте прочную металлическую сетку. Можно взять готовую или сделать своими руками из уголка или проволоки. В колосниковой решетке сделайте много мелких отверстий для удаления золы.

      Для увеличения мощности устройства рекомендуется на его внешнюю поверхность приварить вертикальные ребра, которые увеличат площадь отопительного прибора. Также можете установить внутри топки перегородку как у двухходовой печки.

      [ads-mob-1][ads-pc-1]

      Пошаговая инструкция изготовления буржуйки из стальной трубы


      Буржуйка из трубы
      1. Используйте стальную трубу диаметром 0,4-0,5 м длиной 1 м, к которой нужно приварить ножки.
      2. Из стального листа вырежьте два круга того же диаметра, что и труба.
      3. В одном круге сделайте дверцу для топки и отверстие под поддувало.
      4. Длина колосниковой решетки равна длине буржуйки, а максимальная ширина – диаметру. Лучше всего использовать металлическую сетку шириной, которая немного меньше диаметра корпуса. Вставьте ее в трубу и приварите к стенкам.
      5. Приварите металлические круги к трубе. Следите за качеством шва, чтоб добиться герметичности печки.
      6. Около отверстия в круге прикрепите петли, на которые насадите дверцы.
      7. На крышке корпуса ближе к задней стенке сделайте отверстие диаметром 100 мм под дымоотводную трубу.

      Каркасная буржуйка

      Следующая схема печи на дровах для гаража подойдет, если у вас нет металлической трубы. Сделать ее своими руками очень просто, используя при этом обрезки металла.

      Технология изготовления:

      Схема крепежа угла каркаса
      • Для каркаса используйте уголок шириной 50 мм. Порежьте его на несколько кусков. Для ножек отмерьте по 1 м материала, а для горизонтальных перекладин – на длину печки.
      • При помощи сварки соедините все элементы, чтоб получился каркас печки.
      • С прочного металлического листа вырежьте прямоугольники для стенок топки.
      • На боковых стенках приварите небольшой уголок на расстоянии 100 мм от низа листа. Он нужен для фиксации колосниковой решетки.
      • На куске металла, который предназначен для передней части буржуйки, вырежьте отверстие под дверцу. Каркасная буржуйка
      • Соберите все части печи. Хорошо проварите металл, что не было никаких зазоров. На передней части буржуйки прикрепите завесы, на которые наживите дверцу с засовом.
      • По контуру листа, который исполняет роль дверцы, наварите шинку толщиной 10 мм. Это предотвратит попадание дыма через топочную камеру в гараж.
      • Сварите арматуру в виде решетки с мелкими ячейками для колосниковой решетки.
      • В верхней части печи сдайте отверстие диаметром 100 мм для дымохода.

      Буржуйка из кирпича

      Схема кирпичной буржуйки

      Для установки кирпичной печи для гаража своими руками понадобится дополнительная заливка небольшого плитного фундамента глубиной 200 мм. Топочную камеру полностью выкладите с огнеупорного кирпича.

      На передней стенке конструкции оставьте окно для дверцы и поддувала. Из частей кирпича сделайте на дне отопительного прибора небольшие выступы для установки колосниковой решетки.

      Для монтажа крышки уложите на стенки арматуру. Сверху произведите кладку 1-2 рядов кирпича.

      Также для обустройства верхней стенки можно использовать металлический лист. Его уложите на буржуйку, после чего щели замажьте шамотной глиной. В верхней части устройства предусмотрите отверстие под дымоход.

      Конструкция печей длительного горения

      Благодаря наличию специальной заслонки, самодельные печи этого типа очень эффективны, поскольку дрова не горят, а тлеют длительное время. При помощи продухов можно контролировать интенсивность пламени и мощность отопительного прибора.

      [ads-mob-1][ads-pc-1] Схематическое изображение печи длительного горения

      Для изготовления установки для обогрева гаража своими руками нужно использовать металлическую цистерну объемом 200 л. В ее верхней части сделайте отверстие для дымохода диаметром 150 мм. Также предусмотрите отверстие для трубопровода, через который будет поступать свежий воздух в бочку.

      Для груза вырежьте круг из металла, который соответствует диаметру бочки. К нему приварите швеллеры. Также сделайте отверстие диаметром 100 мм, куда вставьте небольшой кусок трубы. Такой груз поместите в бочку под крышку. В корпусе отопительного прибора сделайте два отверстия для подачи топлива и удаления золы. Каждое из них дополнительно оборудуйте дверцами.

      Сделать отопительный прибор своими руками достаточно просто, используя простые материалы – металлический лист или бочку, уголки, трубы, кирпич.

      [ads-pc-2][ads-mob-2]

      Видео: Супер буржуйка для гаража
