Самодельная бетономешалка: ручная, электрическая, из бочки, стиральной машинки, чертежи, фото

Самодельна бетономешалка: идеи самостоятельного изготовления

В этой статье рассмотрим:
Самодельная бетономешалка: стиральная машина вам в помощь
Самодельная бетономешалка из бочки: особенности изготовления
Как сделать самодельную бетономешалку: вариант со стационарным барабаном

Согласитесь, замешивать бетон и даже простой цементно-песчаный раствор вручную, особенно если говорить о его большом количестве, очень тяжело – это, можно сказать, адский физический труд, который под силу далеко не каждому человеку. Мало того, ручной замес еще в значительной мере отличается качеством – как правило, лопата и грубая мужская сила не способны равномерно перемешать все ингредиенты раствора. Как минимум, все это сказывается на его качестве и впоследствии на надежности самого строения. В общем, лучшего помощника для строителя, чем электрическая бетономешалка не сыскать. О ней и пойдет разговор в данной статье, в которой вместе с сайтом moyadacha.org мы разберемся с вопросом, как делается самодельная бетономешалка своими руками. Мы рассмотрим различные варианты ее изготовления, как говорится, из подручных материалов.

Самодельная ручная бетономешалка фото

Самодельная бетономешалка: стиральная машина вам в помощь

По большому счету, машинка для стирки белья, особенно новая, автоматическая, с фронтальной загрузкой – это уже готовая бетономешалка, которую нужно немного доработать, так сказать, усилить и приспособить к выполнению строительных работ. Она нуждается в модернизации, и дело это несложное.

1. Для начала демонтаж – правильнее сказать, аккуратная разборка. Корпус не нужен, автоматика тоже не нужна – нет необходимости даже в насосах и клапане и, естественно, в куске бетона, расположенного в основании стиральной машины. Все, что необходимо аккуратно изъять из старой стиральной машинки, это барабан со всеми его крепежными частями, шкивом или шестерней для ремня и даже установочным подшипником и электродвигатель. С этими частями и будем работать, а другие пока откладываем в сторону – а вдруг что-то пригодится для дела.
2. Теперь всю эту систему нужно собрать на раме – пока на неподвижной основе. Следует создать какое-либо основание, на котором можно будет установить и сам барабан, и двигатель для него. В принципе, это несложно, но конструкцию нужно будет тщательно продумать.
3. Дальше делается станина – устойчивая станина, чтобы в процессе работы она не опрокинулась. Сделать ее нужно так, чтобы внутри нее можно было закрепить конструкцию с барабаном и двигателем самым что ни на есть подвижным образом. То есть рама с оборудованием должна поднимать и опускать барабан вниз и вверх, опрокидывая его.

   Самодельная бетономешалка с двигателем от стиральной машины фото

И последний момент – это дырочки в барабане стиральной машины. С ними тоже нужно будет что-то сделать. Тут уж как вам удобно – хотите, дополнительно оберните дополнительно барабан тонколистовой сталью, а хотите установите на каждую дырочку заклепку или вообще залепите их пластилином. 🙂  В принципе, вариантов здесь много различных, и любой из них будет правильным.

Самодельная бетономешалка из бочки: особенности изготовления

Для того чтобы превратить какие-либо подручные вещи в бетономешалку, их нужно научить делать всего-навсего две вещи – вращаться вокруг собственной оси и опрокидываться для выгрузки приготовленного раствора. Бочка в этом отношении не является исключением. Кстати, несмотря на ее цилиндрическую форму, заставить бочку адекватно вращаться вокруг собственной оси достаточно сложно – вся ее проблема заключается в отсутствии точно выверенной оси вращения. Заставить крутиться эту вещь вокруг невидимого центра можно только одним способом – привязываться не к мнимой оси, а к наружному диаметру. Достаточно будет положить бочку на два расположенных параллельно друг другу длинных ролика или четыре колесика, и ее уже можно крутить.

Теперь остается решить вопрос с приводом и опрокидом, но обо всем по порядку, и для начала привод. Вся проблема электрического привода для бочки, опять-таки, заключается в передаче вращения – стандартные способы с ремнем или цепью здесь не подойдут. Также не подойдет вариант с зубчатой передачей большого диаметра, так как ее придется изготавливать на заказ (как минимум это неоправданно). Остается единственный способ – заставить вращаться ролики, на которых лежит бочка. Но и здесь возникает нюанс – бетономешалка работает тогда, когда она стоит под наклоном. В таком положении бочка начнет сползать – поэтому для нее нужен будет роликовый упор.

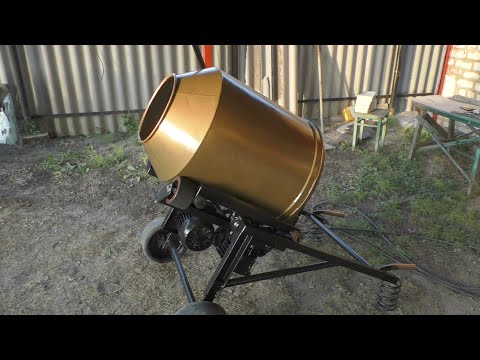

О том, как сделать бетономешалку из бочки, смотрите в этом видеоролике.

Теперь опрокид. Даже если бочку обрезать, хорошо закрепить на роликах так, чтобы она не только не съезжала, но и вообще сидела мертво, перевернуть такую конструкцию будет не так уж и просто. Даже не стоит возиться со всем этим делом – проще всего в такой ситуации купить обычный строительный миксер и с его помощью замешивать в бочке раствор. В общем, вариант не совсем приемлемый, и чтобы привести такой агрегат в рабочее состояние, придется потратить немало времени и средств. Теперь подумайте, оправдают ли затраченные средства цель? Может случиться так, что даже приобретение готового бетона и доставка его миксером окажется дешевле, чем самостоятельное изготовление бетономешалки и потом возня с приготовлением раствора. Ну а пару ведер всегда можно замесить вручную. Вот вам и вся самодельная бетономешалка принудительного действия, изготовленная из бочки.

Самодельная бетономешалка из бочки фото

Как сделать самодельную бетономешалку: вариант со стационарным барабаном

Чтобы замешивать бетон или раствор, необязательно вращать барабан вокруг своей оси – можно заставить вращаться лопасти внутри барабана. Принцип тестомесилки или обычного кухонного миксера – вот здесь бочка и окажется незаменимым подручным материалом для изготовления самодельной бетономешалки. Принцип изготовления такого агрегата простой – в дне жестко установленной на раме бочке делается отверстие, через которое внутрь емкости заводится вал. Здесь нужен подшипник, причем герметичный. На конец вала (тот, который внутри) насаживается лопасть, изготовленная в виде вилки – кстати, в качестве вала можно использовать вал двигателя, если, конечно, он имеет достаточную длину. Если нет, то его всегда можно нарастить.

Самодельная бетономешалка фото

Теперь остается сделать две вещи – зафиксировать на той же раме, что и бочка, электрический привод. Здесь сложного нет ничего, поэтому разобраться с этим моментом можно самостоятельно и заставить всю эту конструкцию переворачиваться, т.е. обеспечить выгрузку бетона. В принципе, и здесь сложного ничего нет – как и в случае со стиральной машиной. Раму с бочкой и двигателем нужно установить на другую раму и соединить их друг с другом подвижно. Естественно, для удобства в работе следует дополнительно подумать о рычаге, с помощью которого вы будете опрокидывать бочку.

Самостоятельное изготовление бетономешалки – это, конечно, хорошо, но следует знать одну вещь – на большие объемы приготавливаемого в таких устройствах раствора можно не рассчитывать. Они хорошо себя показывают, если разговор идет о приготовлении одного-другого ведра раствора или бетона, но не более. Чтобы сделать действительно хорошую и качественную, а главное, способную замешивать как минимум пол куба раствора установку, подручными материалами не обойтись. Мало того, для больших порций раствора необходим мощный двигатель, который сам по себе стоит немалых денег. Это к тому, что следует подумать над тем, что намного проще и дешевле и, главное, без всякой возни арендовать бетономешалку. Или же второй вариант – купить и потом, когда необходимость в ней отпадет, самому сдавать этот инструмент в аренду.

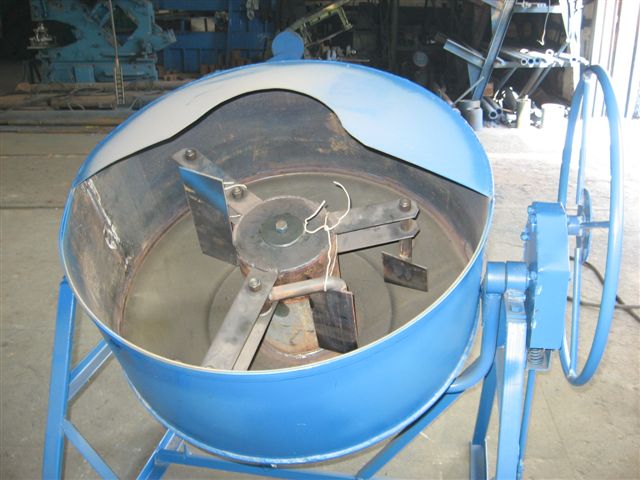

Самодельная бетономешалка принудительного действия фото

В заключение темы скажу несколько слов о том, что самодельная бетономешалка не обязательно должна иметь электрический привод – достаточно много людей довольствуется ручным вариантом. Да, крутить вороток руками или даже ногами, наподобие как педали велосипеда, тяжело, но зато вы избавитесь от необходимости приобретать дорогостоящий электрический двигатель.

виды бетоносмесителей, тонкости сборки самодельных агрегатов

Для благоустройства дачного участка часто нужны цементный раствор или бетон. Мастера становятся перед выбором — месить вручную (а это тяжело и неэффективно, поскольку раствор быстро застывает) или приобретать промышленную бетономешалку, что неоправданно при нерегулярных работах. Поэтому многие дачники предпочитают сделать бетономешалку своими руками, так как это несложно и целесообразно.

• Принципы смешивания бетона
  • Гравитационное перемешивание
  • Принудительно-механический
  • Комбинированный вид смешивания
  • Вибрационный способ
• Чертежи и конструкции бетономешалок
  • Простейшая бетономешалка из бидона
  • Бетономешалка из бочки
• Хитрости эксплуатации самодельных устройств

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

• Гравитационный способ.
• Принудительно-механический.
• Принудительно-вибрационный.
• Комбинированный гравитационно-механический.

Самый простой способ приготовления бетонного раствора — это перемешивание лопатой в неподвижном корыте. Самый неоправданный и некачественный способ. Мало того, что раствор сам по себе быстро застывает, так еще проблематично перемешать смесь до однородной массы.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

• Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
• Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
• Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

• Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
• Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
• Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Чертежи и конструкции бетономешалок

Перед началом сборки нужно подготовить рабочий инструмент, определиться с материалами и подготовить емкость необходимого объема. Не рекомендуется подбирать маленькую тару, поскольку в ней раствор может застыть раньше необходимого времени, а если приготовленной смеси окажется недостаточно, то весь процесс придется повторить сначала. Оптимальный объем ёмкости — это двести литров.

Общим требованием является прочность, надежность и устойчивость конструкции. Необходимо максимально ответственно изготавливать подобные сооружения, так как малейший просчет или неаккуратность приведет к поломке или даже к травмам работника.

Простейшая бетономешалка из бидона

В случае экономии электричества и времени можно собрать ручную бетономешалку из обычного молочного бидона. Весь процесс сборки занимает несколько часов и самый ответственный момент — это сварка рамы. Немного терпения — и простое гравитационное бетоносмесительное оборудование готово.

Для изготовления этой бетономешалки потребуется, собственно бидон или другая похожая ёмкость, несколько труб или толстых прутьев.

Несмотря на простоту конструкции, в бидоне можно перемешивать даже сухой концентрат для стяжки. Ось внутри бидона рассекает смесь при вращении.

Порядок действий:

• На трубе-заготовке выгибается ручка. Водопроводные муфты привариваются в верхней части. Внутренний диаметр муфт должен быть больше, чем диаметр или поперечное сечение ручки. Чтобы избежать сильного люфта на ручку с обеих сторон от муфты можно приварить гайки.
• В бидоне проделываются отверстия, через которые пропускается труба и приваривается к корпусу. Часто корпусы бидонов изготовлены из алюминия, а ручки стальные. Соединить их можно только при помощи холодной сварки. В крайнем случае можно приварить уголки к ручке обычной сваркой. А уголки, в свою очередь, приклепать или закрепить с помощью болтов к поверхности ёмкости.
• Желательно определить центр тяжести. Тогда будет легче вращать барабан со смесью. Для определения центра тяжести тару размещают на ребре какого-нибудь предмета и смещают влево вправо.

Муфту можно не использовать, тем самым еще больше упростив конструкцию. Вместо муфт можно вырезать дугообразные углубления и разместить ось в них.

Бетономешалка из бочки

Самодельная бетономешалка своими руками из бочки способна заменить заводскую модель и смешать равномерную хорошую смесь. Все материалы, необходимые для сборки, можно найти в гараже или дачном участке. Агрегат может быть как с ручным приводом, так и механическим.

Перечень необходимых деталей для сборки:

• Бочка или другая, похожая по форме тара. Идеальный вариант — это стандартная двухсотлитровая бочка для транспортировки нефтепродуктов или горючего.
• Труба с диаметром тридцать два миллиметра и толстыми стенками. Это будущие втулки для вала, поэтому требуется две детали сантиметров по двадцать. При электрическом варианте бетономешалки потребуются электродвигатель, подшипники и привод.
• Металлический прут для оси. Ось должна достаточно плотно входить во втулки, соответственно диаметр оси должен быть около трёх сантиметров. Длина оси равна полутора метрам. Ось смазывается солидолом для плавного вращения.
• Шестидесятимиллиметровый швеллер. Необходимо два метровых отрезка — это опорные элементы будущей станины. Распоркой для основных упоров служат два прута по пятьдесят сантиметров. Сваренные вместе, они придают устойчивость и прочность всему агрегату.
• Руль от любой машины. Чем больше руль, тем легче проворачивать весь механизм.
• Посредине бадьи располагается люк, через который происходит засыпка сухих компонентов. Его лучше всего закрепить на петлях, способные выдержать значительные нагрузки. К люку удобно присоединить ручку для удобства закрытия и открытия. Ручка может быть какой угодно.
• Металлический квадрат с размером стороны двадцать сантиметров. Он будет размещен внутри тары.

Из инструментов нужны болгарка, чтобы разрезать метал, и сварочный аппарат для прочного соединения деталей.

После подготовительных работ вопрос как сделать своими руками бетономешалку, уже не вопрос.

Сначала центруется бочка и сажается на ось. Затем конструируются внутренние элементы, которые будут помогать перемешивать бетон.

При помощи дрели или сварочного прибора в вверху и внизу бочки просверливаются два отверстия. Через них протягивается металлическая ось диаметром тридцать миллиметров, и эта конструкция плотно сваривается. Таким образом, вал и бадья надежно прикреплены друг к другу.

В центре бочки вдоль длинного края вырезается прямоугольник. Он будет люком для засыпки компонентов раствора. Ориентировочные размеры люка составляют примерно девяносто на тридцать сантиметров. В случае маленького люка им будет неудобно пользоваться. А если его сделать слишком большим, то прочность конструкции снизится.

Из металлического квадрата конструируют лопасти и крепят в бочке. Одна сторона приваривается к стенке, а другая — к оси. Для хорошего перемешивания хватает четыре или пять лопастей, равномерно расположенных внутри бочки.

Прямоугольник, полученный от вырезания люка, приваривается к петлям, которые крепятся к бочке. В результате должен получиться закрываемый люк. После чего к крышке люка присоединяют защелку или фиксатор. Главной задачей крышки является не раскрыться во время работы устройства.

Затем сваривается рама. К длинному швеллеру приваривается второй длиною пятьдесят миллиметров. То же самое делается и со второй опорой.

К другому краю швеллера приваривается труба, в которую будет вставляться ось бетономешалки.

Затем когда металлическая ось заходит во втулки, с обоих концов привариваются стопорные кольца. Их роль выполняют толстые шайбы из металла.

После чего приваривается руль к одному из краёв оси.

Если собирается электрическая модель, то необходимо собрать и подключить соответствующий узел, состоящий из мотора и приводной системы.

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

• Втулки надо регулярно смазывать солидолом. Это существенно уменьшит силу трения и вращать рукоятку сможет любой неподготовленный человек. Кроме того, если забывать смазывать, то оси очень быстро стираются.
• Если к распоркам станины приварить по одному колесу от стиральной машины или ненужной садовой тачки, то получится легко перемещаемая конструкция.
• Чем сильнее угол наклона, тем проще управляться с оборудованием. Максимальный угол наклона — сорок пять градусов. Если угол будет превышать это значение, то смесь будет смешиваться неравномерно.
• Если есть необходимость собрать электрическую бетономешалку, то электродвигатель можно использовать от стиральной машины с числом передачи один к восьми. А вместо руля подойдет маховик.
• Если бочка долго не используется, то её поверхность надо смазать отработанной смесью. В этом случае агрегат прослужит намного дольше.

При сборке и эксплуатации самодельных конструкций нельзя забывать про соблюдение техники безопасности. Это касается правил работы с электроинструментом и обычным инвентарём. Выполнение привычных несложных инструкций предотвратит неприятные ситуации и позволит избежать травмирование.

Веб-сайт «Сделай сам» Gizmoplans, публикует полные планы по строительству единственного в своем роде объемного бетоносмесителя «сделай сам» объемом 3 куб. ярда для производства сборного железобетона

Поделиться статьей

Gizmoplans.

Объемный бетоносмеситель объемом 3 куб. ярда

производство бетона нажатием кнопки

(ПРВЕБ) 29 декабря 2011 г.

Как новые, так и существующие компании по производству сборных железобетонных изделий, которые ищут способы сэкономить деньги и увеличить производство, теперь могут получить выгоду, создав собственный бетоносмеситель объемом 3 кубических ярда. Gizmoplans.com опубликовал свои полные планы по созданию объемного бетоносмесителя, который позволит предприятиям по производству сборного железобетона производить столько бетона, сколько они хотят, нажатием кнопки. При заказе бетона на заводе по производству бетонных смесей предприятия зависят от графиков водителей и минимального заказа на бетонные смеси. Смеситель на 3 кубических ярда дает бетонным предприятиям возможность экономить деньги и время, производя собственный бетон по требованию. Объемная конструкция бетоносмесителя также позволяет им снизить затраты на материалы, что помогает увеличить прибыль по бетонным проектам. Бетоносмеситель на 3 кубических ярда можно построить за небольшую часть стоимости покупки нового. После завершения это коммерческая единица, дающая им годы службы. Благодаря полным производственным планам, предлагаемым gizmoplans, компании по производству сборного железобетона могут либо приобрести и построить его самостоятельно, либо заказать его изготовление у местного производителя. Планы бетоносмесителей своими руками очень выгодны для небольших предприятий по производству сборных железобетонных изделий, новых предприятий по производству бетона и других строительных компаний из сборного железобетона, стремящихся сэкономить деньги на своих сырьевых товарах. Предприятия, которые не могут или не имеют возможности самостоятельно построить бетономешалку, могут сэкономить деньги и помочь своей местной экономике, передав производственные работы местным производственным компаниям.

Самодельная бетономешалка может производить до 12 кубических метров бетона в час. Соотношение смешивания мешков полностью регулируется и может смешивать бетон от смеси с низкой осадкой до смеси с высокой осадкой. Объемный смеситель состоит из 3 отдельных бункеров, бункеров для гравия и песка с каждой стороны, а центральный бункер содержит цемент. Нижние подающие цепи вытягивают материал к смесительному шнеку. Вода вводится в основание смесительного шнека, который затем перемещает материал вверх и наружу из разгрузочного конца. В конструкции нет конвейерных лент, которые могут изнашиваться. Электрическая бетономешалка также легко моется: после отключения питающих цепей можно запустить шнек и просто промыть шлангом. Планы представляют собой полные рабочие чертежи, показывающие, как построить электрическую бетономешалку объемом 3 кубических ярда, способную производить бетон одним нажатием кнопки. Станком может управлять один человек, что сокращает общее количество человеко-часов, затрачиваемых на выполнение работы.

О НАС

Gizmoplans — это информационный онлайн-сайт, на котором предприятия и частные лица могут загружать и создавать продукты из планов, связанных с производством сборного железобетона, переработкой отходов, изделиями из дерева, изготовлением металлов, хобби и многим другим. Предприятия и частные лица также могут загружать и продавать свои планы, шаблоны, электронные книги и многое другое, что приносит пользу как покупателю, так и продавцу в сообществе «сделай сам».

###

Поделитесь статьей в социальных сетях или по электронной почте:

Посмотреть статью по телефону:

PDF Распечатать

Посетите вебсайт

Бетономешалка своими руками из стиральной машины

Годы тотального дефицита позади, сейчас в магазинах и торговых центрах можно купить что угодно от стройматериалов до станков и оборудования, с бытовыми бетономешалками тоже проблем нет. Но беда в том, что стоят они недешево, а иногда дело даже не в цене. Например, он вам нужен только на период строительно-ремонтных работ, покупать и арендовать ни у кого нет смысла — что делать? Выходом может стать бетономешалка из стиральной машины, которую вы сделаете сами.

Стоит ли делать такую ​​самоделку?

Если у вас руки растут из правильного места, и вы любите «возиться с железками», то эта статья для вас. «Без лишних слов» можно очень дешево сделать чрезвычайно полезную в хозяйстве вещь, использовать ее самому, а потом сдать в аренду друзьям и родственникам. Многие люди скептически относятся к самоделкам, считая, что фабричное всегда лучше, но на самом деле это не всегда так. Приводим аргументы в пользу изготовления бетономешалки своими руками.

• Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
• Самодельная бетономешалка может быть изготовлена ​​по индивидуальному чертежу, например, с учетом размеров кузова или багажника вашего автомобиля, на котором будет перевозиться данная бетономешалка.
• С самоделкой проще иметь дело, если она выйдет из строя в процессе эксплуатации, ведь вы ее сделали сами, а значит, вам будет проще ее починить.
• Вы наконец-то найдете достойное применение деталям от старой стиральной машины, которые завалялись у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а этих препятствий тоже достаточно много. Вот некоторые из них.

1. Изготовление самодельной бетономешалки требует времени, а временные затраты весьма значительны.
2. Нужно уметь «обращаться с железом» и иметь желание работать, иначе лучше не начинать это дело.
3. Вам необходимо иметь представление о конечном результате, задумке и необходимых материалах и приспособлениях для работы.

Важно! Чтобы сделать бетономешалку, нужно немного разбираться в электрике, чтобы уметь подключить ее двигатель по инструкции.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж и сложна. Он состоит из трех основных элементов: двигателя, приводящего в движение бак с бетоном, самого бака с осью и фундамента, на котором держится вся конструкция.

При подборе материалов и комплектующих уже необходимо представлять, каких размеров будет бетономешалка. Габаритная бетономешалка имеет большую вместимость и за один раз может смешать много бетона, но для этого потребуется мощный двигатель (от стиральной машины не получится). Кроме того, в легковой автомобиль такой агрегат не поставишь; приходится заказывать грузовик для перевозки, а это неудобно. Бетономешалка лучше сделать небольшой вместимости, ее легче передвигать, к тому же на нее проще найти запчасти.

Сначала подготовьте инструменты. Нам понадобится дрель, ступенчатая дрель, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и пассатижи. Из материалов нам понадобится:

• Емкость бетоносмесителя. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины «Ока», хотя он довольно большой. Некоторые используют в качестве тары даже старые банки и фляги.
• Двигатель от старой стиральной машины. Двигатель также является основным элементом, который заставит работать бетономешалку. Вам придется установить и подключить его самостоятельно. Кстати, благодаря этому движку можно сделать наждак из стиральной машины своими руками, но об этом в другой статье.
• Уголок металлический 50х50. Он нам пригодится для фундамента будущей бетономешалки.
• Внутреннее убранство старой стиральной машины типа Сибирь, Ока или Вятка. Частично подходят элементы от стиральных машин с фронтальной загрузкой.
• Два колеса. Можно взять со старой машины или телеги, главное, чтобы они выдерживали немалый вес и хорошо передвигались по участку.
• Металлический стержень 4,5см. Стержень нужен из прочной закаленной стали, так как он будет играть роль оси, которая примет на себя вес конструкции. Ей нужно будет надеть колеса.
• Металлические полоски шириной 50 мм и толщиной 4 мм.
• Кусок трубы диаметром 30 мм.

Важно! Также вам понадобится большое количество различных комплектующих: шестерни разных размеров, приводной ремень, болты и гайки разных размеров, редуктор и прочее. Многое можно найти, разобрав активаторную стиральную машину.

Сборка конструкции

Для начала нам необходимо сварить из уголков мощную и удобную раму, чтобы конструкция была максимально устойчивой, а бетономешалку можно было удобно перекатывать с места на место. Предлагаем обратить внимание на раму «Качели». Такой элемент будет выполнять сразу 3 функции: мощный фундамент, который не сломается даже при максимальной нагрузке, позволит легко перемещать всю конструкцию и даст возможность при необходимости быстро удалить бетон из бака бетоносмесителя. Делаем следующее:

1. От уголка 50х50 отрезаем два куска по 60 см — это будут основания для двух треугольников.
2. Отрезаем от этого же уголка 4 отрезка по 80 см — это будут бедра треугольников, складываем треугольники и надежно привариваем их по углам.
3. Ставим треугольники друг напротив друга, надеваем на их птицу два отрезка уголка длиной 50 см и привариваем — получаем устойчивую конструкцию из 2 соединенных треугольников.
4. Берем трубу диаметром 30 мм и отрезаем ее так, чтобы один конец лежал точно на одном верхнем углу треугольника, а другой на противоположном верхнем углу другого треугольника.
5. К вершинам треугольников привариваем две большие гайки, по одной на каждую вершину. Отверстие гайки должно быть на 1 мм шире диаметра трубы.
6. Протягиваем трубу через гайки и запрессовываем концы так, чтобы труба свободно вращалась на вершинах треугольников, соединяя их, но не могла выскочить. Половина рамы готова — это основа.
7. Для верхней части рамы, а также для качелей нам понадобится два отрезка уголка 50х50, длиной 1,4м. Ставим их параллельно, на расстоянии 40 см друг от друга.
8. Берем три отрезка уголка по 40 см и соединяем два параллельных отрезка по типу лесенки.
9. Находим середину возле нашей лестницы, затем прикладываем эту середину поперек к подвижной трубе основания конструкции и прочно привариваем. У нас получились настоящие маленькие качели, ведь концы нашей лестницы могут совершенно свободно подниматься и опускаться.

Важно! Чтобы сделать конструкцию прочнее, можно приварить дополнительные прутья или уголки меньшего диаметра поперек бедер треугольника и в других местах, создав сильное ребро жесткости.

Основание для бетономешалки подготовлено. Теперь нужно установить нашу емкость. На один конец «лесенки» ставим нашу бочку так, чтобы большая часть ее корпуса соприкасалась с металлическим уголком, и надежно прихватываем ее, приварив к обоим уголкам, расположенным параллельно. Нижняя часть бака должна смотреть на вершины треугольников. В качестве бака лучше использовать бак стиральной машины с активатором Ока , т. к. в нем уже есть активатор, который можно отлично приспособить для замеса бетона.

Разумеется, перед использованием активатор придется существенно переделывать. Точнее нам нужен только механизм, сам пластмассовый активатор можно открутить и снять. Что мы делаем?

• Берем две стальные полосы шириной 50 мм, толщиной 4 мм и длиной 90 см.
• Из них сгибаем две продолговатые скобы.
• Заранее подготовленную ось пропускаем через резьбу активатора стиральной машины так, чтобы ее конец был на 5 см в баке для стирки, и надеваем на этот конец гайку подходящего размера.
• Просверливаем в центре основания каждой скобы отверстие диаметром, соответствующим диаметру оси, и надеваем скобу на ту часть оси, которая находится в баке для стирки.
• Разводим кронштейны так, чтобы их основания были крест-накрест, на ось надеваем гайку подходящих размеров и прихватываем ее сваркой, чтобы кронштейны не сошли с оси.

Что мы сделали? Теперь, если мы возьмем ось нашей недостроенной бетономешалки с конца, противоположного торцу, находящемуся в баке, мы сможем проверить вращение нашего механизма, который будет перемешивать бетон в бочке. Если все сделано правильно, лопасти, которые раньше были концами скоб, будут вращаться по кругу внутри ствола. Для того, чтобы в дальнейшем смешивание бетона было более эффективным, концы скоб необходимо закрутить по спирали на пол-оборота с помощью пассатижей (может потребоваться значительное усилие).

Внимание! На дне стиралки бывшей машины есть сливное отверстие, сейчас оно нам не пригодится и его можно заварить или просто хорошо заткнуть.

Пришло время подключить двигатель к противоположному концу оси нашей самоделки, если вы конечно не запланировали сделать ручную бетономешалку. Сделать это самостоятельно не очень сложно, но нужно понимать принцип подключения двигателя к сети. Вы можете посмотреть его на видео ниже или найти видеоинструкцию в интернете.

Установка двигателя не ограничивается его подключением, нам сначала нужно будет закрепить его на раме бетономешалки и защитить от дождя. Сверлим отверстия в углу лестницы для крепежа, который будет держать двигатель. В корпусе мотора есть отверстия для креплений, их необходимо совместить с просверленными отверстиями, болты вставить в отверстия и затянуть гайками. Крышку двигателя можно сделать из старой автомобильной камеры.

Важно! Делая крышку двигателя своими руками, не пытайтесь закрыть ее полностью, оставьте отверстия по бокам во избежание перегрева.

Двигатель должен быть установлен на раме так, чтобы его шкив не доходил до края оси на 2-3 см. Вам придется соединить шкив с осью через фланец.

1. Берем кусок трубы 3,2 см, один конец кладем на ось, а другой на шкив двигателя.
2. Просверливаем отверстия с двух сторон сверлом на 4 мм, чтобы пройти через фланец и шкив и через фланец и ось.
3. Вставьте в отверстия болты подходящего размера и затяните их гайками.

Двигатель подключен к оси, теперь подключаем его к сети 220В и проверяем работу бетономешалки. Преимущество нашей простейшей бетономешалки в том, что когда нам нужно слить часть бетона из бака, мы просто беремся за тот конец «качающейся опоры», на котором расположен двигатель, и поднимаем его вверх.
