Сами строим фундамент: 81 фото советов и секретов при заливке фундамента
Строим фундамент под кирпичный дом своими руками
8 Сентябрь 2017 Стройэксперт Главная страница » Фундамент » По объекту строительства Просмотров: 3963
Основание для кирпичного дома
Самой важной частью строения является фундамент. От него зависит прочность и надежность всей возведенной конструкции. Однако важно не только качественно выполнить строительство, но и правильно выбрать тип основания.
- Виды фундаментов под дом из кирпича
- Свайный фундамент
- Ленточное основание
- Плитный фундамент
- Фундамент на столбах
- Строительство ленточного фундамента под кирпичный дом
- Подготовительные работы
- Земляные работы
- Установка опалубки
- Армирование фундамента
- Заливка бетона
- Плитный фундамент под кирпичный дом
- Фундамент свайного типа для дома из кирпича
Виды фундаментов под дом из кирпича
Кирпичные конструкции отличаются массивностью и долговечностью, следовательно, основание для них должно быть крепким и устойчивым. Для дома из кирпича можно возвести любой фундамент, главное, учесть все нюансы и особенности, как грунта, так и всей постройки.
Свайный фундамент
Массивность кирпичного дома предполагает серьезную нагрузку на основу, что не всегда могут выдержать сваи. Поэтому возводить на свайном основании можно лишь дома из легких марок кирпича, с небольшой толщиной стены и малой этажностью.
Свайное основание
Кроме того в доме на сваях невозможно обустроить подвал, так как значительный вес требует установки опор по всей площади.
к оглавлению ↑

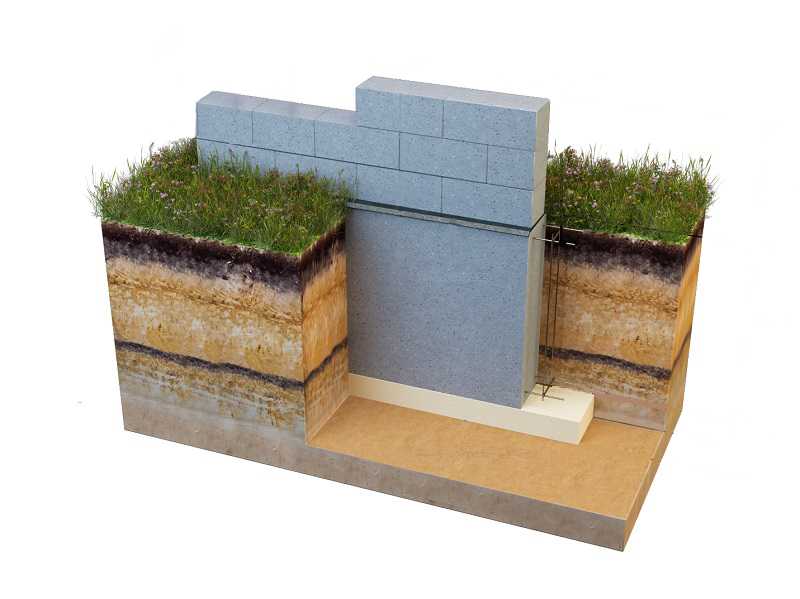

Ленточное основание
Популярность фундамента в виде ленты обусловлена большим количеством преимуществ:
- Высокая несущая способность.
- Долгий эксплуатационный период.
- Возможность обустройства подвала или цокольного этажа.
Но ленточное основание для кирпичного дома — не всегда идеальный вариант. Во-первых, тяжелое кирпичное строение на ленте мелкого заглубления подвержено деформации и разрушению вследствие сезонных подвижек грунта. Во-вторых, фундамент под массивное кирпичное здание в несколько этажей требует значительных затрат на строительные материалы. В-третьих, ленточный фундамент не может «похвастаться» большой площадью опоры, как у монолитной плиты.
к оглавлению ↑
Плитный фундамент
У монолитного основания в виде железобетонной плиты также есть свои преимущества.
Во-первых, плитное основание дает большую опорную площадь, поэтому на нем можно возводить массивные строения из кирпича или камня. По этой же причине такой тип фундамента используют для строительства домов на неустойчивых грунтах.
Монолитная плита
Во-вторых, монолитная плита не требует большого количества опалубки, что во многом упрощает заливку такого основания.
Но стоит учитывать, что кирпичное строение, возведенное на монолитной плите, будет нагружать фундамент только по его периметру, в тоже время центральная часть нагрузки не испытывает. Это неблагоприятно сказывается при пучении грунта, когда давление на основу приходится непосредственно в середине плиты.
к оглавлению ↑
Фундамент на столбах
Для строительства дома из кирпича на столбчатом основании требует провести серьезные расчеты, так как несущая способность такого основания намного ниже, чем у ленты. Кроме этого, важно определить состояние грунта и его несущую способность, правильно подобрать ингредиенты для бетонного раствора и обеспечить равномерное распределение нагрузки на столбы.
Столбчатое основание
Среди преимуществ такого фундамента для кирпичного дома можно назвать незначительные материальные и трудовые затраты. Также очень важно, что основание имеет небольшую площадь поверхности, что имеет огромное значение в период пучений некоторых типов грунта.
к оглавлению ↑
Строительство ленточного фундамента под кирпичный дом
Основание в виде бетонной ленты под кирпичное строение возводится в несколько этапов.
Подготовительные работы
Участок, отведенный под строительство, необходимо подготовить, чтобы основные работы выполнялись беспрепятственно. Прежде всего, территорию очищают от мусора, удаляют деревья, кустарники и другую крупную растительность.
Далее снимают верхний плодородный слой и разравнивают всю площадь.
Теперь необходимо сделать разметку будущего фундамента. Для этого по углам ставят деревянные колышки и натягивают между ними строительный шнур или обычную веревку. На этом этапе важно, чтобы углы были строго прямыми, а диагонали — равными.
к оглавлению ↑
Земляные работы
Процесс выполнения этого этапа зависит от проекта дома. Если предусмотрено обустройство подвального помещения или цокольного этажа, то необходимо вырыть котлован. Если указанные помещения отсутствуют, можно обойтись рытьем траншеи.
Ширина котлована или траншеи должна быть значительно больше предполагаемого фундамента, чтобы монтаж опалубки и заливка бетонного раствора не вызывала трудностей. Дно готового углубления обязательно выравнивают и проверяют горизонтальность с помощью строительного уровня.
На этом же этапе устраивается песчано-гравийная подушка. Для этого насыпают слой песка высотой 20 см, обильно смачивают его и трамбуют обрезком бревна или специальной виброплитой. Поверх песка насыпают гравий слоем 15-20 см и выполняют аналогичные действия. При необходимости можно добавить еще один слой песка, который также подлежит уплотнению. Подготовленная подушка разравнивается и накрывается гидроизоляционным материалом. Для усиления такой основы под ленточный фундамент поверх гидроизоляции наливают тощий бетон слоем около 5 см.
к оглавлению ↑
Установка опалубки
Ленточный фундамент невозможно залить без предварительно установленной опалубочной конструкции. Для ее изготовления используют различные материалы: доски, фанеру, пластиковые панели. Наиболее доступным и менее дорогим вариантом являются доски толщиной 4-5 см, из которых сколачивают щиты. Готовые элементы опалубки опускают в траншею, где основательно закрепляют конструкцию. Между щитами устанавливают бруски, длина которых равна ширине фундамента. С внешней стороны конструкцию фиксируют подпорками, сделанными из деревянных брусков. Фиксация опалубки необходима для того, чтобы под действием тяжелой бетонной массы щиты не разошлись и не деформировались. Установка опалубки должна сопровождаться постоянным контролем вертикальности расположения.
Устанавливаем опалубку
Чтобы предотвратить вытекание бетонного молочка из раствора, а также защитить от воздействия влаги подошву фундамента, необходимо на дно траншеи уложить гидроизоляционный материал.
к оглавлению ↑
Армирование фундамента
Каркас из арматуры для ленточного фундамента имеет огромное значение, он предотвращает деформацию основания и образование трещин, а также защищает все строение от разрушений. Для создания арматурного каркаса необходимо взять прутки толщиной 6-10 мм и нарезать их на отрезки нужной длины. Затем берут 2-3 прутка и связывают между собой мягкой вязальной проволокой. Чтобы образовалось объемное изделие, между горизонтальными прутьями ставят поперечные элементы из арматуры и привязывают к основной сетке. В наших предыдущих статьях можно прочитать подробнее об армировании ленточного фундамента.
Готовый каркас опускают в траншею и устанавливают его на подложки из кирпича или крупных обломков камней.
к оглавлению ↑
Заливка бетона
Теперь необходимо залить бетон в подготовленную конструкцию. Для этой цели можно воспользоваться услугами строительной фирмы, которая изготовит бетон по специальной технологии, доставит его на участок и выполнит заливку фундамента с помощью специализированной техники.
Но в большинстве случаев такой сервис обходится очень дорого, поэтому частные застройщики готовят бетонный раствор и заливают его в траншею своими руками.
Заливка бетона должна выполняться в несколько приемов, причем толщина каждого залитого слоя не должна превышать 20 см. каждая подача бетона сопровождается уплотнением массы с использованием глубинного вибратора или обычной лопаты, которой просто протыкают смесь по всей площади. Такие действия способствуют устранению пустот в залитом бетоне и укреплению основания.
Поверхность залитого фундамента разравнивают и накрывают гидроизоляционным материалом. Это поможет уберечь его от неблагоприятных погодных условий. В таком виде основание должно простоять около месяца. На протяжении этого времени поверхность регулярно смачивают водой, защищая от пересыхания в жаркую и солнечную погоду.
к оглавлению ↑
Плитный фундамент под кирпичный дом
Монолитная плита способна сохранить прочность и целостность при любых движениях грунта, вертикальных и горизонтальных. Для плитного фундамента необходим бетон высоких марок, качественное армирование и хорошая подготовка основания.
Устройство монолитной плиты выполняется по следующей технологии:
- Очистка и выравнивание участка.
- Снятие верхнего слоя грунта.
- Создание подушки из песка и щебня.
- Укладка гидроизоляционных материалов и утеплителя.
- Монтаж опалубки по высоте плиты.
- Создание арматурного каркаса.
- Заливка бетонного раствора.
к оглавлению ↑
Фундамент свайного типа для дома из кирпича
На слабых осыпающихся грунтах предпочтение лучше отдать свайному основанию. Его устройство предполагает опору на плотные слои, которые залегают на большой глубине.
Строительство свайного фундамента выполняется по следующей схеме:
Строительство свайного фундамента
- Участок, отведенный под строительство, расчищают и снимают верхний плодородный слой.
- Делают разметку будущего фундамента, уделяя особое внимание расположению столбов.
- Там, где будут установлены опоры, делают небольшие углубления.
- Затем в этих местах с помощью механизированной установки или ручного приспособления бурят скважины.
- На дно готовой скважины насыпают слой песчано-гравийной смеси и каркас из арматуры.
- Вся конструкция заполняется бетонным раствором, который периодически уплотняется.
Особенностью свайного фундамента для кирпичного дома можно назвать необходимость монтажа ростверка. В большинстве случаев на сваях выполняют монтаж монолитной бетонной ленты. Все работы проводят по аналогии строительства ленточного фундамента.
Кирпичный дом — это надежное и крепкое строение, но при условии, что основание под ним выбрано с учетом всех нюансов, сделано оно по специальной технологии, из качественных материалов.
Ленточный фундамент строим сами
Как сделать ленточный фундамент своими руками: этапы выполнения работ
Не будет преувеличением сказать, что ленточный фундамент – самый распространенный вид основания. На нем можно построить и небольшой одноэтажный дачный домик, и двухэтажный загородный дом. Но в обоих случаях заглублять конструкцию нужно будет по-разному, и расходы на материал будут разными, но фундамент все равно будет ленточный.
Схема строительства ленточного фундамента.
Так что же такое ленточный фундамент, и как он делается своими руками? Свое название такой тип основания под дом получил, из-за того что оно выглядит как широкая бетонная лента, на которой возводятся стены дома. Ширина ленты немного больше планируемой толщины стен. Ленточный фундамент нужно сделать под каждой будущей стеной будущего дома.
Ленточный фундамент можно разделить на два основных типа: мелкозаглубленный ленточный и заглубленный ленточный.
Схема разновидностей ленточного фундамента.
На мелкозаглубленном обычно строят небольшие постройки. Заглубляют его на глубину промерзания грунта. Для средней полосы России это равняется 1,5 метрам. Если заглубление фундамента не будет произведено на должную глубину, то велика вероятность воздействия на него морозного пучения грунта, что приведет к подвижкам конструкции и трещинам в стенах сооружения. Нужно сказать, что мелкозаглубленным считают и конструкцию, которая заглублена гораздо меньше, чем 1,5 метра. Но все же, если вы хотите действительно прочное основание, необходимо заглублять именно на глубину промерзания грунта.
Даже если вы решили сделать своими руками основание под забор, все равно углубляйте его на достаточную глубину. Это послужит гарантией того, что весной ваш забор не покроется трещинами.
Если дом строят двухэтажный, лучше будет сделать заглубленный ленточный фундамент. Он углубляется в землю на 3-3,5 метра. Конечно, при таком строительстве расход строительного материала будет гораздо больше, но зато под домом можно соорудить подвал или подземный гараж.
Вернуться к оглавлению
Сооружение ленточного фундамента
Вернуться к оглавлению
Разметка площадки
Сооружение ленточного фундамента начинается с разметки. Необходимо выровнять то место на участке, где вы планируете построить дом и произвести разметку этой площадки. вы должны четко представлять себе, где будут располагаться стены дома, и в этом месте наметить ленту фундамента. Как уже говорилось, такой фундамент сооружается и под внешними стенами здания, и под внутренними. Для разметки можно использовать строительную рулетку и веревку с колышками. Как можно ровней намечается лента и определяется ширина траншей.
Вернуться к оглавлению
Выкапывание траншей и подготовка к заливке бетоном
Затем по разметке выкапываются траншеи под будущую бетонную ленту фундамента. Выкапывать их нужно с учетом того, что будет сооружаться опалубка, то есть немного шире. После того как траншеи выкопаны на нужную глубину и ширину, в них устанавливается опалубка.
Схема гидроизоляции ленточного фундамента.
На дно траншеи насыпают подушку из песка и щебня и тщательным образом утрамбовывают ее. Сверху утрамбованной подушки из песка и щебня сооружают подушку из тощего бетона. Тощим бетоном называется бетонная смесь, имеющая большое количество наполнителей. Подушка должна приобрести прочность в течение недели. За это время она набирает половину своей прочности. Затем внутри опалубки устанавливается арматура из металлических прутьев, связанных вязальной проволокой. Шаг между прутьями должен быть порядка 30-35 см. Нужно сказать, что такое армирование значительно увеличивает прочность фундамента.
Вернуться к оглавлению
Заливка бетонной смеси
После того как опалубка установлена и в ней проложена арматура, можно приступать к заливке фундамента бетоном. Обычно бетонную смесь готовят так: берут 1 часть цемента, 3 части песка и 5 частей щебня.
Нужно учесть, что, если всю форму заливают одновременно, это тоже повышает прочность ленты фундамента. Поэтому постарайтесь на время заливки найти где-нибудь маленькую бетономешалку или миксер. И возьмите 2-3 человека в помощники.
Итак, для качественной заливки вам понадобится:
- бетономешалка или миксер;
- цемент марки М400;
- крупный просеянный песок;
- промытый щебень;
- совковые лопаты;
- вибратор.
По мере заливки бетон утрамбовывается при помощи вибратора. Эта мера позволяет бетонному раствору заполнить все пустоты между прутьями арматуры. Если же вибратор найти не удалось, тогда можно использовать простую штыковую лопату, энергично втыкая ее в цементный раствор. Точно так же, если не удалось найти бетономешалку, просто нужно нанять больше людей. Отсутствие какого-либо средства механизации ни в коей мере не служит причиной отмены строительства.
После сооружения ленточного фундамента нужно учесть, что бетон застывает достаточно медленно. Если идет дождь, то бетонную ленту нужно накрывать сверху полиэтиленом. Если погода жаркая, на бетон кладутся тряпки, которые поливаются водой, для того чтобы солнце не пересушило верхний слой.
При благоприятных погодных условиях где-то, через месяц или полтора, ленточный фундамент полностью застынет, и можно приступать к укладке первого ряда кирпичей, блоков или другого строительного материала. Обычно между лентой фундамента и первым рядом кирпичей укладывается прослойка гидроизоляционного материала. Это нужно делать, для того чтобы кирпич не тянул влагу из бетона. Из описания видно, что сделать такую ленту своими руками совсем несложно.
Вернуться к оглавлению
Сооружение подвала при заглубленном ленточном фундаменте
Как уже упоминалось, строительство заглубленного ленточного фундамента позволит соорудить подвал под домом. Для этого перед началом заливки фундамента выкапывается котлован, и уже в нем нужно делать опалубку, установить арматуру и залить ленту. В этом случае ленточный фундамент служит стенами будущего подвала. Обязательно необходимо залить пол. При работах по сооружению подвала необходимо делать гидроизоляцию. Можно сделать и утепление, используя любой утеплитель, не впитывающий в себя влагу.
Прежде чем приступить к сооружению ленточного фундамента своими руками, определите, какой фундамент вам нужен. Не заглубляйте его без особой необходимости, то есть если вы не хотите строить под домом гараж или сооружать подвал. Учтите, что затраты на фундамент могут составлять значительную часть от общих расходов на сооружение дома.
