Руководство по анкерным болтам: Руководство Руководство по креплению технологического оборудования фундаментными болтами

Содержание

Как установить анкер? Пошаговая инструкция

Для монтажа массивной люстры или полки, крупногабаритной бытовой техники в качестве крепёжных элементов следует использовать анкерные болты. Их установка не отличается высокой сложностью, но при этом существует ряд нюансов, учитывать которые крайне обязательно — это позволит организовать надёжное и долговечное крепление. Рассмотрим, как правильно устанавливать анкер и что для этого Вам может понадобиться.


Что понадобится для монтажа анкера?

Начнём с того, что анкер — сложный металлические крепёж, рассчитанный на высокие весовые нагрузки. Он используется для крепления предметов и конструкций к бетонным, кирпичным или каменным стенам, и при правильном монтаже обеспечивает устойчивую фиксацию.

Для установки анкерного болта Вам понадобится:

  • анкер требуемого Вам типоразмера;
  • перфоратор или ударная дрель;
  • небольшой молоток;
  • гаечный рожковый, накидной или разводной ключ.

Когда все инструменты и материалы будут собраны, можно переходить непосредственно к монтажу

Этапы установки анкера

Монтажные работы не отнимут у Вас много времени и сил. Они включают в себя следующие этапы:

Сверление отверстия. При этом нужно учитывать, что его диаметр должен в точности совпадать с толщиной устанавливаемого анкера, а глубина — с длиной посадочной части крепёжного элемента. Для забуривания на нужную глубину можно воспользоваться глубиномером на дрели либо сделать на буре отметку, обмотав его изолентой.
Тщательная очистка отверстия. Из него нужно удалить пыль и частички материала стены — это позволит установить анкер на всю длину с минимальными усилиями. Для очистки можно воспользоваться различными способами: начиная от бытового или строительного пылесоса, и заканчивая резиновой грушей.


Установка анкерного болта. В подготовленное отверстие устанавливается анкер в собранном виде. Осаживать его необходимо на глубину, пока края оболочки не встанут вровень с поверхностью стены. Для установки анкера можно несильно ударять молотком по накрученной на шпильку гайке.
Фиксация анкерного болта. Она осуществляется посредством затягивания гайки. Затягивать её нужно с максимальным усилием — до момента, когда проворачивание её ключом становится невозможным.

Основные нюансы монтажа анкерных болтов
Чтобы избежать ошибок при установке анкеров, важно соблюдать ряд рекомендаций:
  • не использовать анкерные болты для установки в пустотелый кирпич. Они не смогут в нём должным образом зафиксироваться;
  • при установке анкерных болтов в кирпич выбрать элементы диаметром не более 8 мм — более толстые анкеры могут привести к разрушению кирпича;
  • отверстие для монтажа анкерного болта в бетонной стене должно находиться на расстоянии от края стены, в 2,5 превышающим глубину сверления;
  • допускается сверление отверстия на 10–20 мм глубже длины анкерного болта;
  • при выборе крепёжного элемента необходимо учитывать его максимальную нагрузку.

Теперь Вы всё знаете о правильной установке анкеров. Осталось только купить их в нашем интернет-магазине по привлекательной цене и приступить к монтажным работам.

Для монтажа массивной люстры или полки, крупногабаритной бытовой техники в качестве крепёжных элементов следует использовать анкерные болты. Их установка не отличается высокой сложностью, но при этом существует ряд нюансов, учитывать которые крайне обязательно — это позволит организовать надёжное и долговечное крепление. Рассмотрим,

как правильно устанавливать анкер и что для этого Вам может понадобиться.

Сорокин 17.45 Инструкция по эксплуатации онлайн [8/30]

7

Фундамент и анкерные крепления

Фундамент должен быть выполнен из бетона марки не ниже М300 глубиной

не менее 150 мм под глубину анкерного болта 120 мм.

Используйте отверстия в опорах стоек в качестве шаблона для установки

анкерных болтов (М18×140). Расстояние от края фундаментной плиты до

анкера не должно быть менее 200 мм в любом направлении. Глубина отверстия

под анкерные болты должна быть не менее 120 мм.

ВНИМАНИЕ! Запрещается устанавливать подъёмник на асфальте или

другом подобном нетвёрдом основании. Стойки подъёмника удерживаются

только креплением к основанию.

Используйте регулировочные подковообразные подкладки под каждый

анкерный болт для регулировки положения стоек подъёмника (Должен

использоваться комплект подкладок). Усилие затяжки анкерных болтов 20 кгм.

Если анкера не затягиваются с необходимым моментом, замените

бетон в местах установки стоек. Перед установкой подъёмника убедитесь

в исправности и прочности пола.

Установка анкерных болтов:

Анкерные болты можно устанавливать после окончательной выдержки

бетона фундамента. В не затвердевшем бетоне ставить болты не имеет смысла:

при недостаточной прочности бетона болты нельзя будет надёжно затянуть

и они выйдут из мест установки в процессе эксплуатации.

Анкера должны устанавливаться не ближе 150 мм от соседнего анкера

и не ближе 200 мм от края фундамента.

Отверстия под анкера сверлить в бетоне буром того же диаметра что

и анкер. Не используйте чрезмерно изношенные или неправильно заточенные

буры.

1. Сверлите отверстия строго вертикально.

2. При сверлении не прикладывайте чрезмерных усилий. Периодически

поднимайте бур из отверстия для удаления бетонной крошки.

ПОДГОТОВКА К РАБОТЕ

Применение анкерных болтов: пять шагов

Анкерные болты, вне всякого сомнения, на сегодняшний день являются наиболее эффективным и поэтому востребованным способом крепления конструкций и элементов. Но высокое качество монтажа возможно лишь в том случае, если используется хороший крепеж от серьезного производителя, а также соблюдены все условиях применения этого крепежа.

Мы предлагаем пять шагов, которые позволят создать надежное, долговечное анкерное соединение без особых усилий:

  • Внимательно изучайте свойства и особенности анкеров. В наши дни на рынке строительных метизов представлено огромное количество разновидностей изделий, различных конструкций, из разного материала и от разных производителей. Многие компании выпускают изделия, не имеющие аналогов у других производителей, используя собственные разработки и материалы. В связи с этим, чтобы не совершить ошибки и не приобрести анкера не подходящие по свойствам или неоправданно дорогие, тщательно рассматривайте их особенности и характеристики и не стесняйтесь просить у продавца подробную инструкцию по установке.
  • Даже самый качественный анкер не будет выполнять свои функции, если его установка была произведена с грубыми нарушениями. Важной частью работы всегда остается подготовка отверстия для установки. Перед тем, как начать монтаж, убедитесь, что глубина его соответствует указанной производителем, а внутри нет мусора и строительной пыли.
  • Не стоит выдумывать простые способы использования анкеров – конструкторы и производители позаботились об этом до вас. При установке важно соблюдать последовательность действий, определенных для данного типа метизов. Только в этом случае установка будет качественной, а фиксация надежной.
  • Не проявляйте излишнего усердия при затягивании распорных анкеров. Большие усилия могут привести к разрушению материала, в который устанавливается крепеж, особенно если речь идет о кирпичной кладке или старом бетоне с трещинами и очагами эрозии. Также будьте предельно внимательны, выполняя работы возле наружных углов и пустот – в этих местах анкера могут стать причиной серьезных повреждений стен и потолков.
  • Всегда интересуйтесь о назначении тех или иных видов анкерных болтов. Некоторые анкера имеют конструктивные особенности, ограничивающие их использование в тех или иных условиях. Для примера можно упомянуть забивные анкера, которые не рекомендованы к применению во влажной среде и ограниченно пригодны к использованию в потолках.

При выборе анкерных болтов всегда поможет избежать затруднений контакт с продавцом или менеджером. Квалифицированный специалист быстро и точно опишет основные плюсы и минусы метизов, поэтому всегда целесообразно воспользоваться помощью профессионала, а не пытаться разобраться в маркировке и конструкции самому.

Полезные советы 02.12.2020 11:46:07

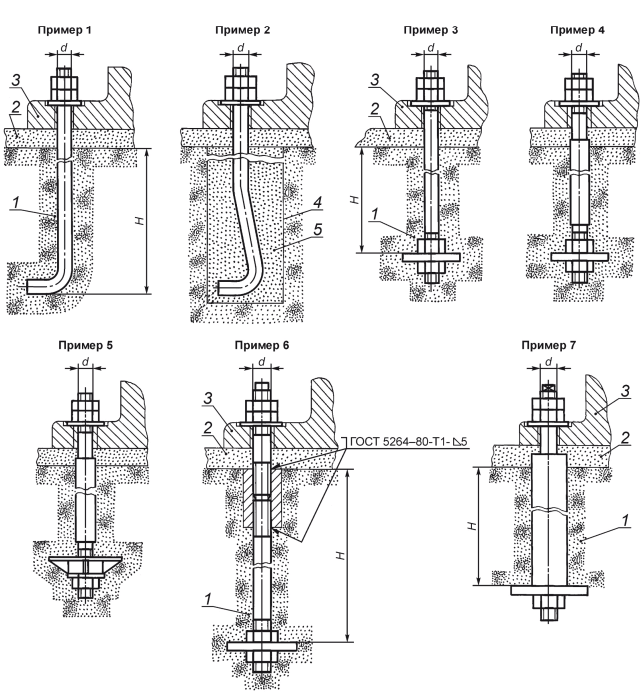

Фундаментные анкерные болты — основные факты о типах анкерных болтов

Составные элементы здания должны быть столь же прочны, как и фундамент. Фундамент сохраняет устойчивость и предотвращает экстремальное движение здания, защищая здание и его содержимое от повреждений или разрушения. Для этого колонны из конструкционной стали крепятся высокопрочными анкерными болтами, встроенными в бетон фундамента.

Анкерные болты выполняют две функции: помогают стабилизировать стальной каркас во время монтажа переносят горизонтальные и вертикальные нагрузки каркаса на фундамент.

Большинство людей думают, что фундамент или нижний пояс поддерживают здание. В некоторой степени это правда, но основная его задача состоит в том, что они выступают в качестве противовеса, чтобы укрепить здание и удержать его на земле. Металлические здания выступают в качестве больших воздушных змеев при сильном ветре, но за счет фундамента остаются на земле. Опоры и анкерные болты также действуют, чтобы связать всю конструкцию здания вместе. Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, чтобы создать единую конструкцию.

Типы анкерных болтов

Распространенным типом бетонных анкерных систем являются анкерные болты. Они позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость в расположении анкера.

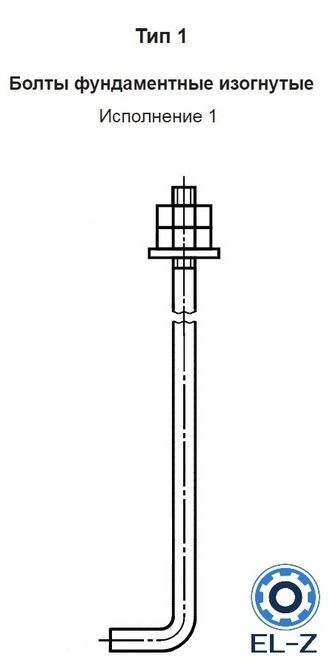

В прошлом L- или J-образные анкерные болты были наиболее распространенными типами, но сегодня предпочтительным анкерным болтом является анкер с головкой, изготовленный из стального стержня с полной или частичной резьбой, по крайней мере, с одной усиленной шестигранной гайкой, установленной на верх и низ. Болтовые анкеры лучше всего подходят для поддержки первичных каркасов в металлических строительных системах, которые обычно оказывают существенное горизонтальное и подъемное воздействие на свои фундаменты. L- и J-болты все еще могут использоваться в менее требовательных местах. Строительные нормы и правила разрешают использовать L- и J-болты для крепления колонны. Тем не менее эти типы болтов являются проблематичными при высокой подъемной нагрузке, которая может возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии рассчитанного натяжения».

Наиболее распространенными типами являются изогнутые анкеры, анкеры с головкой и анкерные стержни с гайкой на обоих концах. Для меньших диаметров наиболее распространенными являются наконечники с загнутыми кромками, но по мере увеличения диаметра выполнимость изгиба и направления уменьшается, поэтому резьбовые шпильки с каждого конца становятся более популярными. Кроме того, изогнутые и головные типы чаще встречаются у низших марок стали, тогда как высокопрочный материал чаще всего изготавливается в виде резьбы на каждом конце шпильки.

Основание и болты

Установка болтов оптимизирована на этапе предварительного планирования, чтобы помочь определить проект фундамента. Рекомендуется провести тщательный анализ типа здания, географического положения (для определения погодных условий и почв) и геотехнических исследований.

В полевых условиях компоновка фундамента и анкерных болтов начинается с грубого контура, чтобы пересечь фундамент и места опоры / площадки. Более точная компоновка происходит, когда нижний колонтитул и основания находятся ниже линии замерзания в северных регионах. Это предотвращает подъём холода в земле — разбухание грунта под бетоном и проблемы с бетоном и самим зданием. При проектировании более крупных зданий могут потребоваться дополнительные крепежные элементы, использующие кессоны. Они обычно сверлятся и наливают до раскопок, чтобы буровая установка могла получить доступ к точному местоположению кессона.

Как только кессоны и раскопки завершены вместе с планировкой, завершается формирование нижнего пояса и опор. Формы зачищаются, и теперь можно завершить морозостойкую стену или балку, если они не были выполнены с заливкой пирса / нижнего пояса. Бетон обычно требуется выдержать, по крайней мере, семь дней, но разрывы образцов от бетонных заливок иногда показывают, что бетон затвердел до его проектной прочности.

Наиболее распространенной ошибкой является неправильное расположение анкерных болтов, будь то неуместно, слишком низко или слишком высоко. Когда это происходит, AISC одобряет множество различных вариантов устранения. Сменные болты могут быть перемещены путем сверления и добавления химических анкеров. Болты, залитые слишком низко, могут быть удлинены с помощью соединителей или сварных удлинителей, а слишком высокие болты могут быть обрезаны и нарезаны заново, или отрезать и добавить новые химические анкеры. В худшем случае нужно разбить существующий бетон и снова залить с помощью правильно установленных болтов. Конкретное решение в конечном итоге будет зависеть от потребностей и специфики работы.

Рекомендуется использовать шаблон для установки анкерных болтов на фундамент. Когда стальная конструкция изготовлена, она имеет точный рисунок болтов в нижних пластинах, которым должны соответствовать анкерные болты на этапе монтажа. Для обеспечения правильной подгонки используйте шаблон с таким же рисунком болтов, что и нижние пластины стальной конструкции. Проверьте расположение группы болтов перед тем, как прикрепить ее к фундаментной опалубке, после исправления шаблонов и сразу после заливки бетона. Все становится намного сложнее, если бетон затвердевает до того, как будет замечено смещение группы болтов. Шаблон может быть изготовлен из стальной пластины или фанеры. Иногда используется 4-миллиметровая стальную пластина с плазменной резкой, оснащенная отверстиями для крепления, а также метками расположения.

Точность и ошибки

Поскольку при установке фундаментных болтов точность очень важна, необходимо иметь хорошего специалиста, чтобы он контролировал размещение болтов или фактически устанавливал анкерные болты. Хороший геодезист стоит каждого рубля, который им платят.

Требуется, чтобы полевая проверка установленных анкерных болтов была проведена до поставки стали. Если по какой-то причине это невозможно, задача по установке анкерных болтов должна быть поручена наиболее технически опытному человеку на строительной площадке. Передача этой работы рабочим часто приводит к смещению и дорогостоящей исправительной работе.

Для обеспечения точности и правильного распределения болтов используйте шаблон. Проверьте расположение группы болтов перед тем, как прикрепить ее к фундаментной опалубке, после исправления шаблонов и сразу после заливки бетона. Если подрядчик использует в качестве шаблона два на четыре и прикрепляет болты к приблизительным позициям, а затем подгоняет болты во время литья, проблемы наверняка возникнут.

Заключение

Правильно сделанный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов все равно может быть размещена неправильно. Существуют определенные допуски для их размещения, и если они превышены, колонны не поместятся на болтах. Лучшая профилактика — использовать услуги технически грамотного персонала для установки анкеров. Другая распространенная ошибка — слишком низкая установка анкеров, что также требует исправительных работ.

Шайба анкерного болта

Вернуться на страницу «Анкерные болты»

Шайбы по ГОСТ 24379. 1-2012:

Таблица 16

Размеры в миллиметрах
Номинальный диаметр резьбы шпильки dd0
Предельное отклонение по h26
D
Предельное отклонение по h26
SПредельное радиальное биениеТеоретическая масса шайбы, кг
12133630,50,021
16174240,60,050
20214580,076
2425550,120
303280100,70,330
3638900,410
424495140,610
48501050,740
5660115160,80,950
64681301,210
7276140181,530
8085160200,92,270
90951802,880
100105190223,400
1101152003,630
125130240251,06,300
1401452707,990

Пример условного обозначения:

Шайба для шпильки диаметром резьбы d = 12 мм:

Шайба М12 ГОСТ 24379.1-2012

Механические анкерные болты — установка, разновидности, варианты применения

Что такое грунтовой анкер

По сути дела, грунтовой анкер заменяет собой фундамент. Он передает вырывающую нагрузку от сооружения, расположенного на поверхности к несущим слоям почвы.

Это позволяет сделать сооружение более легким без потери устойчивости и надежности. Особенно заметен этот эффект при строительстве подводных объектов.

Особенности установки грунтовых анкеров рассмотрены в этом видео:

Состав изделия

Параметры и строение этого вида крепежа довольно сильно отличаются от обычного.

  • Принцип подобен: при погружении в грунт анкер раскрывается так, чтобы пластины превратились в удерживающие поверхности – своего рода якорь, который и будет фиксировать и сам крепеж, и какую-либо конструкцию.
  • Другой вариант – формирование расширяющегося конуса при помощи цементного раствора.

Но учитывая вес и размеры этой конструкции, понятно, что строение грунтового анкера имеет особенности. Состоит крепеж из следующих частей:

  • оголовок – опорная плита с крепежом: гайкой, шайбой, конусом. Они передают нагрузку от тяги к оголовку;
  • тяга – передает нагрузку от оголовка к заделке;
  • заделка – приспособление, передающее нагрузку от тяги в грунт;
  • манжетная труба – оснащена выпускными отверстиями, закрытыми резиновыми клапанами. Может комплектоваться пакером – уплотняющим устройством, которое препятствует выводу раствора. Эта модель используется при инъекцировании;
  • инъекционная трубка – приспособление для подачи раствора;
  • инъектор – позволяет осуществить поэтапное иньекцирование. Для этого раствор подается через последовательное перекрывание отверстий в манжетной трубе;
  • обойма – затвердевший строительный раствор в пространстве между стеной скважины и корпусом;
  • замок – обеспечивает передачу нагрузки на заделку;
  • упорная труба – требуется для передачи нагрузки от замка к камню заделки;
  • изолирующая оболочка – труба из пластика, предупреждающая схватывание тяги с затвердевшим раствором;
  • пята – располагается на конце тяги и передает сжимающую нагрузку на заделку;
  • разделитель – конструкция, позволяющая фиксировать положение тяги.

Конструкция анкера определяется его назначением. 3 первых элемента являются обязательными. Остальные могут наличествовать или отсутствовать.

Винтовой анкер грунтовый

Выбор и обустройство

Если по отношению к другому виду крепежа говорят о расчетах числа и мощности для удержания конструкции, то по отношению к грунтовым анкерам это звучит как проектирование. Выбор и обустройство крепления определяется массой факторов:

  • класс, назначение, параметры и условия эксплуатации возводимого сооружения;
  • конструкция фундаментов или опор всех окружающих строений – существующих и предполагаемых;
  • строение грунта на участке, для чего проводятся инженерно-геологические изыскании;
  • характеристики грунта: состав, оценка пучения и взбухания почвы, сезонных колебаний грунтовых вод, состав вод и так далее;
  • несущая способность самого грунтовочного анкера;
  • прочность его элементов – по конструкции и по материалу.

Перед анкеровкой проводятся испытания крепежа. После практического исследования допускается установка грунтовых анкеров.

Преимущества и недостатки

Грунтовые анкеры – весьма специфическое устройство, незаменимое в свое области, но не имеющее столь широкого распространения как, например, обычный клиновой анкер. В своей сфере крепеж обладает неоспоримыми достоинствами:

  • чрезвычайно высокая несущая способность. Изделия используются при сооружении объектов любой массы и высоты;
  • отсутствует необходимость в бетонировании оснований, поскольку анкера и так удерживают конструкцию;
  • отсутствие необходимости в рытье котлованов. В ряде случаев не требуется даже бурение. Тем самым сохраняется естественный грунт и значительно уменьшаются затраты: сооружение фундамента составляет не менее 30% стоимости;
  • монтаж грунтовых анкеров занимает куда меньше времени, чем заливка бетона или установка свай;
  • сразу после установки изделие можно использовать: статического испытания достаточно;
  • стоимость объекта снижается: и за счет отсутствия фундамента, и за счет облегчения всего сооружения.

К недостаткам относится некоторая избирательность в грунте. Так же как и его бытовые аналоги, анкер «предпочитает» крепление в плотных тяжелых материалах. Присадочные, набухающие грунты, или сильно сжимаемые наподобие ила, торфа, текучих глин исключаются.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Виды анкеров. Принцип работы анкера

Множество монтажно-строительных работ требуют прикрепления к конструкциям из хрупких и твердых материалов (кирпича, бетона) других элементов.

В таких случаях применяется металлическое изделие, называемое анкер, принцип действия которого заключается в создании требуемой сцепляющей силы между основанием и прикрепляемым изделием. Такой тип крепежа характеризуется надежностью, прочностью и простотой, поэтому его чаще всего используют для фиксации крупных и массивных элементов.

Принцип функционирования

Различают 3 принципа работы анкера:

  • механическая блокировка,
  • использование сил трения.

Для анкеров, использующих механическую блокировку, требуется формирование отверстий специальной формы (с внутренней полостью). Поэтому этот способ также называется анкеровкой формой.

Силы трения применяются в анкерах распорного типа, которые делятся на две категории: с контролем перемещения или крутящего момента. Монтаж первых производится забиванием конуса во втулку молотком, а вторых – разжиманием конуса к стенкам отверстия путем втягивания его во втулку с помощью крутящего момента.

Какие бывают анкера

Хотя по принципу действия различают лишь 3 типа анкеров, но по конструктивному признаку их можно разделить на большее число групп: клиновые, забивные, с гайкой, крюком, кольцом и т. д. Такое разнообразие позволяет легко подобрать наиболее эффективный крепеж для каждого конкретного случая.

Например, одним из самых распространенных является анкер клиновой, принцип работы которого заключается в распирании втулки (гильзы) клином при затягивании гайки. При этом диаметр отверстия в материале основания должен строго соответствовать размерам анкера, обеспечивая максимальную силу трения между распертой втулкой и внутренней поверхностью отверстия.

Также широко распространен принцип забивания анкер-клина, заключающийся в контролируемом распирании сердечника конусной формы в сегментированной втулке.

Другой разновидностью этих крепежных изделий являются потолочные анкера, конструктивно состоящие из металлического стержня, снабженного стопорной шляпкой и клинообразным хвостовиком, и распорного клина. Их монтаж выполняется забиванием стержня в отверстие и последующим забиванием распорного клина заподлицо со стопорной шляпкой.

Более сложными являются втулочные анкеры, состоящие из стальной втулки, внутри которой установлена распорно-тяговая система. Ее элементами являются конусная шпилька и фланцевая гайка. Такая конструкция обеспечивает большую универсальность таких анкеров, что существенно расширяет сферы их применения. Их устанавливают в подготовленные отверстия и путем затягивания гайки или болта прижимают сегментированную втулку к внутренним стенкам отверстия.

При этом следует учитывать, что при большем моменте затяжки увеличивается не только надежность крепления на вырыв, но и нагрузка на материал основания

Поэтому важно до начала монтажных работ разобраться, как работает анкер и в каких областях целесообразно применение того или иного его типа

К примеру, вышеописанные типы анкеров (использующие силу трения) не приспособлены для фиксации в пустотелых или тонкостенных строительных конструкциях. В таких случаях целесообразно крепление по принципу внешнего или внутреннего упора с помощью винтов Молли и самоустанавливающихся складных пружинных или опрокидывающихся анкеров.

Виды грунтовых анкеров

Выполнение строительно-монтажных работ в глубоких котлованах массивных объектов городских районов с плотной застройкой, связано с риском обрушения почвы под основаниями фундаментов и осыпания стенок котлованов. Чтобы максимально защитить несущее основание нового дома и не допустить развития разрушительных деформаций соседних существующих зданий, приходится устанавливать сдерживающую вертикальную опалубку. Конструкция изготавливается из отдельных досок или металлических щитов с жестким распределительным поясом по всей площади котлована. Понятно, что такие классические методы защиты значительно увеличивают бюджет строительства и намного отодвигают сроки сдачи объекта в эксплуатацию.

Технология укрепления несущего основания грунтовыми анкерами эффективно решает проблему не только обрушения стенок котлована, но и позволяет надежно укрепить фундаментные основания соседних построек.

Классификация типов грунтовых анкеров проводится по следующим направлениям:

  • Срок службы. Анкеры могут быть временными с максимальным сроком использования до двух лет и постоянными, устанавливаемые на весь период эксплуатации капитального здания или сооружения. Ввиду продолжительного срока службы второй разновидности необходима антикоррозийная обработка
  • Схема взаимодействия с грунтами. Земляные анкеры различаются на наземные (другое название – гравитационные) и заглубленные, устанавливаемые непосредственно в массив основания. Первый тип используется в качестве временных закрепляющих элементов. В заглубленном устройстве в передаче усилий от конструкционного элемента до окружающего грунта задействованы все составные части анкера.
  • Направленность действия. Устройства могут располагаться вертикально или с небольшим углом наклона.
  • Способы устройства заделки (корня). По этому направлению анкерные устройства классифицируются на инъекционные или цилиндрические. Первый вариант предусматривает инъекции цементным раствором, который подается в пробуренную скважину под избыточным давлением. Второй вариант предусматривает цементирование подготовленной скважины пластичной цементно — песчаной смесью раствором без дополнительного давления. Часто грунтовые анкеры устанавливаются с разбуренными уширениями.
  • Материал. Анкера изготавливаются из арматурных стержней, трубных изделий или прядей стального каната.
  • Предварительно — напряженные изделия. Существует предварительно – напряженные анкеры, у которых на оголовке заранее создано предварительное натяжение равное 30% величины рабочих нагрузок

Среди большого количества видов грунтовых анкеров к самым надежным и прогрессивным относятся инъекционные анкеры с предварительным напряжением оголовка.

Основная функция грунтовых анкеров состоит в передаче выдергивающих усилий и нагрузок от здания и сооружения непосредственно на прочное основание.

Расчёт нагрузок анкерных болтов. Цены

Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

  • вырывающая сила;
  • изгибающий момент;
  • крутящий момент;
  • комбинированные нагрузки.

Из чего складывается цена на анкерные болты.

Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

  • в величине изделия;
  • по назначению;
  • по материалу;
  • в величине закупочной партии
  • инновационных модификаций;
  • популярности производителей.

Более подробно про расчёт нагрузок анкерных болтов и цены на них рассказано тут.

Крепление дюбель гвоздей строительным пистолетом

Уже рассмотренные способы монтажа дюбель-гвоздя предполагают, что вначале устанавливается дюбель, а затем в него забивается гвоздь.

Но существует еще один метод – он подразумевает применение специального пистолета. С его помощью закрепляемое изделие пристреливается к основе с помощью дюбель-крепежа.

В такой ситуации используется специальный дюбель-гвоздь, не предполагающий применение самого дюбеля как такового. Гарантией плотной посадки крепёжного элемента в твёрдое основание служит особая шайба, которой оснащён гвоздь.

Принцип монтажа дюбель-гвоздя при помощи пистолета состоит в том, что после пристрела крепежа, шайба, располагающаяся на кончике метиза, передвигается к шляпке крепёжного изделия и надёжно крепится там.

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Устройство грунтового анкера

Технический термин «анкер» в переводе с немецкого языка означает якорь. Первые упоминания о грунтовых анкерах появились 30 лет тому назад, когда известная американская компания Foresight Products LLC получила заказ на закрепление плавающих платформ по добыче нефти. Чтобы решить поставленную задачу, инженеры разработали систему специальных якорей, надежно удерживающие массивный корпус платформы на дне океана. Результат оказался настолько успешный, что идею якоря перенесли с океана на землю, вследствие чего и появился грунтовый анкер.

Грунтовый анкер – это крепежное изделие, закрепленное в прочном несущем основании (грунте), обеспечивающее передачу растягивающих усилий от закрепляемых конструктивных элементов непосредственно на прочное грунтовое основание.

Составные элементы грунтового анкера:

  • Оголовок. В конструкции анкера эта часть выполняет функцию передачи нагрузочных усилий закрепляемой конструкции или другого элемента непосредственно на стержень анкера – анкерный тяж.
  • Анкерная тяга. Главное техническое назначение элемента заключается в промежуточной передаче выдергивающих усилий от оголовка на корневую часть анкера.
  • Корневая часть – заделка, оставляемая в земле.

Более подробная информация об остальных устройствах земляных анкеров содержится в техническом документе ведомственных норм ВСН 506-88 «Проектирование и устройство грунтовых анкеров».

Разновидности

Классификация крепежа довольно сложна, поскольку видов их существует немало. Связано это с большим разнообразием грунтов и характеристик строений, фиксацию которых анкер должен обеспечивать.

Установка грунтовых анкеров

По длительности эксплуатации

По длительности эксплуатации выделяют:

  • временные грунтовые анкеры – эксплуатируются в течение 2 лет;
  • постоянные – должны сохранять свои качества на протяжении всего срока эксплуатации объекта. Обязательно имеет более высокую антикоррозийную защиту.

По направлению тяги

По направлению тяги выделяют:

  • вертикальные – устройство устанавливают вертикально;
  • наклонные – монтируют под углом.

По методу образования скважин

По методу образования скважин различают такие виды:

  • буровые с прохождением – обсадная труба погружается методом вращательного бурения, грунт выносится черед трубу;
  • забивные – обсада забивается в скважину, затем нагнетается цементный раствор;
  • буровые под глинистым раствором или шнеком – вариант для устойчивой почвы. Осуществляется как с обсадой, так и без нее;
  • с разбуриванием уширений – в этом случае после формирования скважины специальным расширителем разбуривается уширение;
  • с вибропогружателем – обсада вибропогружателем продавливается на необходимую глубину. Метод годится только для вертикальных грунтовых анкеров.

По методу заделки и материалу

По методу заделки различают:

  • инъекционные грунтовые анкеры – в скважину через инъекционную трубку нагнетают цементный раствор;
  • цилиндрические – раствор подают без давления.

Классификация по материалу тяги включает 2 основные группы:

  • стержневые – основой его выступает металлический стержень. Это придает конструкции большую жесткость и обеспечивает более высокую несущую способность;
  • прядевые – тяга свита из арматурных канатов. Его надежность ниже, но такое строение позволяет регулировать параметры путем уменьшения или увеличения витков канатов.

По предварительному натяжению

Различают 2 группы и по предварительному натяжению:

  • предварительно-напрягаемые анкеры – при их изготовлении тяга к оголовку закрепляется с предварительным натяжением, нагрузка составляет не менее 30% от рабочей;
  • крепеж без напряжения – тяга закрепляется без нагружения.

Крепления, в свою очередь, могут быть свободными и несвободными.

  • В первом случае тяга регулируется в зависимости от нагрузки, приходящейся на конструкцию.
  • Во втором тяга зацементирована и передает напряжение окружающему материалу.

Схематично установка грунтового анкера показана в этом видео:

Советы по креплению дюбель-гвоздя в гипсокартонный лист или кафель

При работе с гипсокартоном нужно принять во внимание планируемую массу изделия, крепящегося к нему. Если вес значительный, применять дюбель-гвозди нежелательно

Они могут разрушить материал.

При небольшом весе монтаж дюбель-крепежа достаточно прост:

  • В листе гипсокартона просверливается отверстие нужного диаметра.
  • Дюбель нужно ввести до упора. Причём допустимо лишь лёгкое постукивание по крепёжной детали молотком.
  • Вкручивается дюбельный гвоздь. Для этого можно использовать отвертку или шуруповёрт.

Вот краткая инструкция:

  • Отметьте маркером место, куда вы планируете вкрутить крепление.
  • Легко постукивая, используя саморез по металлу, сделайте отверстие глубиной до 0,5 мм. Затем воспользуйтесь ударной дрелью и закончите его просверливать. Помните, что под кафелем также нужно будет сделать отверстие, применив правила работы с бетоном или кирпичом.

Что такое забивной анкер

Принципиальным отличием забивного анкера (цанги) от других категорий выступает способ монтажа. Если обычно для крепления необходимо затягивать гайку, то в этом случае расклинивание втулки происходит во время вбивания в анкер крепежного стержня.

Данное видео расскажет о том, что такое забивной анкер:

Строение метиза

Конструкция типичного варианта анкера забивного очень проста:

  • распорная втулка – с одной стороны здесь нанесена резьба, с другой стороны втулка имеет разрезную часть с внутренним конусом. Может быть с 2 или 4 надрезами;
  • конический клин – помещается во втулке.

При монтаже клин забивается в тело анкера ударами молотка. Его коническая часть распирает и расклинивает втулку. Если клин упирается в дно отверстия – есть и такие модели, то удары наносят прямо по анкеру.

Крепление производится за счет трения, а также благодаря внутреннему упору в некоторых конструкциях. Таким образом получают весьма надежное крепление, которое, однако, уступает по прочности анкеровке клиновым крепежом. Также как и все другие модели забивной анкер рассчитан на установку в плотные, тяжелые материалы.

Монтаж возможен как вручную, так и с помощью пневматического инструмента.

Маркируется изделие буквой M, после которой указывается диаметр резьбы и длина анкера. То есть, анкер с маркировкой M 10*40 является забивным крепежом с диаметром внутренней резьбы равной 10 и длиной изделия в 40 мм. Размерный ряд у большинства компаний-изготовителей одинаков: М6*25, М8*30, М10*40, М12*50, М16*65, М20*80, однако у наиболее известных производителей параметры варьируются в более широком диапазоне.

Анкер забивной под шпильку (фото)

Преимущества и недостатки

Говоря о плюсах и минусах изделий, имеет смысл сразу же разделить их на обычные модели и модели с внутренним упором типа «Цикон». Связано это с разными характеристиками забивных анкеров, что сказывается на их применении.

К преимуществам забивного анкера относится:

  • небольшая глубина отверстий под крепеж;
  • быстрая установка, особенно с применением пневматического инструмента, специальные навыки не нужны;
  • крепеж можно демонтировать. После демонтажа отсутствуют выступающие части;
  • стоимость изделий вполне доступна.

Анкеры «Цикон» обладают дополнительными достоинствами:

  • очень высокая несущая способность, причем проявляемая при крепеже в любом бетоне;
  • возможно крепление близко к краю или оси, поскольку анкер не создает высокого напряжения в теле материала;
  • стоек к вибронагрузкам.

Недостатки изделия таковы:

  • требуется большая точность при формировании отверстий;
  • крепеж возможен только в прочные бетоны – ячеистые и пористые материалы исключаются;
  • обычный забивной анкер обладает меньшей несущей нагрузкой по сравнению с клиновым или разжимным;
  • распорная втулка создает высокое напряжение. Запрещается крепить изделия близко к краю или оси.

Анкер по типу «Цикон» обладает несколькими минусами. В дополнении к точности крепления «Цикон» обладает следующими недостатками:

  • для крепежа необходимо специальный инструмент;
  • в отличие от обычных модель такого рода имеет весьма значительную стоимость.

Про разновидности, размеры анкеров забивных по ГОСТу поговорим ниже.

По установке анкерных болтов бср. Как крепить анкерные болты – видео и подробная инструкция по монтажу. Как крепить анкерные болты в бетон

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Клиновой


Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего , так же, как и клиновой болт.

Разжимной


Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена высока.

Забивной


У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать , его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Как забить анкерный болт. Основные правила монтажа анкерного болта.

Как забить анкерный болт? Нужно сказать, что для того, чтобы правильно забить анкерный болт, необходимо придерживаться нескольких правил. Как правило, различают два главных вида крепления анкеров. Это их крепление при помощи строительного клея (группа химических анкеров), а также путем расклинивания (группа механических анкеров). Купите готовый анкер или вы можете изготовить его самостоятельно. Следует сказать, что имеется достаточно большое количество разновидностей анкеров исключительно производственного изготовления, которые различаются своим назначением, а также способом крепления. Так, они могут быть химическими, клиновыми, рамными, забивными (имеют внутреннюю резьбу), а также остальные Нужно сказать, что не составит особого труда подобрать изделие, которое будет удовлетворять все требования. В том случае, когда все-таки требуется анкер эксклюзивной формы, вы его можете изготовить самостоятельно. При этом, обязательно необходимо учитывать два момента. Тот конец анкера, который будет заделываться в основание, должен всегда иметь расширение на конце, который будет иметь надежное крепление. Утолщение вы сможете наплавить сваркой, либо необходимо просто расплющить сам конец болта, чтобы в одном из направлений он был намного шире своего диаметра. Кроме того, длина заделываемой части всегда должна быть не меньше, чем в шесть-семь раз больше диаметра самого анкера. Обязательно просверлите в основании отверстие необходимого вам диаметра. При установке покупных механических анкеров оно всегда должно точно соответствовать всем значениям, которые указаны в самой инструкции. В случае установки покупного химического либо самодельного изделия (анкера) диаметр отверстия должен быть примерно на один -два миллиметра больше диаметра самого анкера. Сверление необходимо осуществлять победитовым сверлом, которое будет установлено в электродрель. На сегодняшний день в продаже вы можете найти сверла вместе с победитовыми наконечниками, диаметром до шестнадцати миллиметров. Если ваш анкер отличается достаточно большим диаметром, тогда сверление его в бетоне рекомендуется осуществлять алмазной коронкой. Для работы вместе с ней вам потребуется более мощная электродрель. Нужно очень тщательно очистить просверленное отверстие от мусора, а также пыли при помощи щеточки либо продувания резиновой грушей.

Так, если вы применяете покупной механический анкер, его необходимо установить в отверстие очень легкими ударами молотком и после расклинуть тем способом, который является применительным к данному виду анкеров.

Анкерное крепление: виды и особенности анкеров, применение, методика закручивания

Здесь может быть расклинивание при помощи заворачивания гайки либо с использованием специализированного бородка, который будет вставляться во внутрь анкера. В процессе удара по бородку молотком, он в глубине отверстия расклинивает втулку. Убедитесь также в том, что сам анкер очень прочно держится в отверстии. В случае необходимости нужно усилить расклинивание. В случае установки химического анкера (как покупного, так и самодельного) рекомендуется заранее приготовить клеевую смесь, при этом, смешав два компонента клея в нужных для этого пропорциях. Заполните подобной массой уже очищенное отверстие на две трети и вращательными движениями вставьте потом анкер в отверстие на полную глубину. Также рекомендуется заполнить зазор, который расположен между анкером, а также и основанием того клея, который выдавился при установке из отверстия. Затем, после того, как клей слегка схватится, необходимо загладить поверхность вокруг анкера и после убрать с поверхности все излишки клея. Прежде, чем нагружать анкер, необходимо дать время клею слегка затвердеть в соответствии со всеми инструкциями к нему. Следует сказать о том, что анкер выполняет достаточно важную роль, причем, независимо от того, элементом какого конкретно сооружения он является. В любом случае он обеспечивает связь вместе с основанием, а если такая связь оказывается недостаточно прочной, то, в таком случае, такому сооружению грозит разрушение, насколько бы прочным оно не являлось. Поэтому, для надежности анкер рекомендуется монтировать, следуя определенной технологии. Химический анкер является достаточно прочным и надежным. Его вы можете устанавливать практически в любой материал: камень, кирпич, дерево, ячеистый бетон и так далее. Так как его крепление происходит при помощи клея, он не только не ослабляет само основание, к которому он крепится, но также во многих случаях делает его более прочнее.

Для монтажа анкера необходимо просверлить отверстие необходимого вам диаметра на нужную глубину. Очистите его при помощи щеточки-ерша, продуйте грушей или насосом. Заполните затем примерно на две трети отверстие клеевой массой- эпоксидной либо полимерной смолой. Емкость вместе с клеем (картридж) может иметь разный вид- шприца, тюбика и так далее. Различаются также и способы смешивания основных компонентов клея. Вы должны вращательными движением установить анкер в отверстие, причем на полную глубину. Уберите затем все потеки клея с его основания. Время готовности анкера к восприятию нагрузки будет зависеть от марки клея, которое указано в инструкции. По завершению указанного времени к анкеру вы сможете крепить любую конструкцию. Все механические анкеры, зачастую монтируются без клея. Принцип их действия основывается на расклинивании втулки анкера внутри отверстия, за счет чего достигается его более надежная фиксация, непосредственно в основании. Просверлите, а потом очистите отверстие аналогичным образом, как это было описано выше. Через монтируемую деталь необходимо будет вставить в отверстие клиновой анкер и забить его при помощи молотка, до тех пор, пока гайка не упрется, непосредственно в закрепляемую деталь. Затяните гайку вместе с необходимым усилием. В результате такой затяжки конец анкера расклинит втулку, а также очень надежно сможет фиксировать отверстие. Методы расклинивания также могут быть различными. Если имеется для этого специальный стержень, который вставлен во внутрь анкера, тогда после монтажа болта в отверстие, обязательно необходимо забить такой стержень ударами внутрь молотка. Тем самым, также вы сможете расклинить и зафиксировать анкер в отверстии Для того, чтобы установить клиновой анкер, который имеет внутреннюю резьбу, потребуется специализированный инструмент — стержень, который будет похож на кернер либо бородок.

После того, как вы установите анкер в отверстие, необходимо поместить данный инструмент внутрь, а затем ударами молотка расклинить и втулку. После рекомендуется удалить кернер-бородок, после чего, завернуть в резьбовое отверстие анкера специализированный крепежный винт. Рамный анкер отличается двумя расклинивающимися зонами, в частности в основании, а также и в закрепляемой детали. Вам необходимо забить рамный анкер в основание сквозь закрепляемую деталь. Завернуть винт с нужным для этого усилием. При этом, в самом начале расклинится нижняя часть, которая находится в основании, а после и верхняя, которая находится в детали. В результате, самая последняя будет очень прочно прикреплена к основанию. Подобные покупные изделия использовать гораздо удобнее, в частности тогда, когда приходится устанавливать значительное количество анкеров. Тем не менее, в случае необходимости вы сможете очень прочно закрепить в любом основании, непосредственно и самодельное устройство — болт либо стержень любого вида. Вам потребуется для начала просверлить отверстие диаметром на один -два миллиметра больше, нежели диаметр анкера. Тщательно очистите отверстие от крошек, а также пыли. Рекомендуется заполнить отверстие примерно наполовину либо чуть больше эпоксидной смолой или шпаклевкой вместе с отвердителем. Вращательным движением, а также легкими ударами молотка рекомендуется установить анкер в отверстие. Снимите все потеки смолы. Спустя некоторое время, после того, как эпоксидная смола слегка (не до конца) затвердеет, можно будет разровнять ее вокруг анкера, непосредственно, заподлицо с основанием. Использовать подобный анкер можно уже спустя одни сутки. Анкеры на сегодняшний день представлены в уникальных и разнообразных модификациях, что и определяет во многом метод их крепления и установки.

Способ закручивания анкера зависит от особенностей его устройства. Однако принцип действия у всех изделий практически одинаковый: втулка расклинивается внутри отверстия и обеспечивает фиксацию крепежной детали. Для того, чтобы добиться качественного крепления анкерными болтами, надо учитывать параметры базового материала. Ошибочный выбор глубины анкеровки, превышение тяговой нагрузки приводят к растрескиванию основания.

Типы крепления анкеров

Расклинивание втулки в большинстве крепежных изделий данного типа происходит, благодаря силам трения. Распорная часть при закручивании гайки трется о стенки отверстия (клиновая, втулочная конструкция). Есть крепежи, в которых расклинивание происходит за счет внутреннего или внешнего упора (разжимная, забивная конструкция).

Вариант с внутренним упором подходит для тонких материалов. В намеченном месте надо просверлить сквозное отверстие и установить в него крепежную деталь. При затягивании ее упорная часть расклинивается, упираясь в основу. Внешний упор образуется «подрезанием» бетонной основы во время затягивания болта. При закручивании крепежный конец образует элементы винтовидной формы. Они фиксируют болт и удерживают его, если начинают действовать выдергивающие силы. Этот вид крепежа используется для толстостенных оснований.

Ударный способ

Отдельно следует сказать об ударных анкерах, которые надо не закручивать, а забивать в базовый материал. Расклинивание в таких болтах осуществляется клином или при помощи большого распора. Второй вариант позволяет использовать такие крепежные детали для любых основ: сплошных, пустотелых, с высокой и низкой степенью прочности.

Конструктивные особенности ударного крепежа заключаются в простоте устройства. Его детали — это:

  • распорная втулка с внутренней резьбой с одной стороны;
  • с другой стороны расположена разрезная часть с внутренним конусом;
  • в полости втулки имеется конический клин, по которому молотком совершают удары; при этом пользуются специальным дорном, который вставляется внутрь болта.

Разжимная конструкция

Разжимной анкер можно закручивать в бетон, кирпич, пустотелый кирпич, пено- и газоблоки. Данная конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри него расположена коническая гайка.

Крепление осуществляют в следующем порядке:

  • подготавливают отверстие требуемого диаметра;
  • при помощи болта и шпильки затягивают гайку;
  • в этот момент происходит разжимание ламелей, гильза распирается в материале.

Клиновая конструкция

В клиновом анкере внутри втулки расположен клин, который расширяется, когда начинают закручивать гайку. Предварительно болт забивают в подготовленное отверстие, затем закручивают гайку.

Как установить анкерный болт

Итак, алгоритм монтажа деталей данного типа практически одинаковый у всех разновидностей, которые можно установить механическим способом.

Порядок действий:

  1. Сверлится отверстие необходимого диаметра.
  2. В него вбивается или вкручивается болт.
  3. Затягиваются соответствующие элементы.

Химический анкер: крепление клеем

Совершенно другим способом монтажа отличаются химические анкеры. Для того, чтобы установить такое крепление, надо проделать следующее:

  1. Просверлить отверстие соответствующего диаметра.
  2. В комплекте, как правило, поставляется брикет с клеем. Он вставляется в отверстие и придавливается непосредственно анкером. После застывания клея происходит прочная фиксация болта.

Расчет анкеров

Глубина, на которую необходимо забить болт, составляет величину его полезной длины. Именно на эту глубину сверлится отверстие перед его установкой. При расположении болтов рядом с краем основания или близко друг к другу следует производить математический расчет, чтобы при их монтаже не нарушить целостность конструкции. Для этого используется целый ряд формул, в которых учитывается распределение напряжения материала по краям. А также факторы приложения нагрузки и сопротивления базового материала разрыву. Расчеты можно делать на строительной площадке или заранее. Для примера: нагрузка болта, находящегося в бетоне, на вырыв составляет 350 кг. В пенобетоне — 230 кг.

Анкерный болт с гайкой это качественный крепеж для надежной фиксации бытовых и производственных элементов. Так как на такой вид крепежа действует большая нагрузка, его конструкция позволяет противостоять ей.

Все разновидности креплений анкерными болтами

Для этого в анкерном болте есть такие составные части как распорная шпилька, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

Закручивая гайку, создается давление на шпильку, которая входит во втулку и распирает ее. Шпилька изготавливается методом литья, что позволяет ей выдерживать нагрузки несравнимые с теми, с которыми справляются другие виды крепежа.

Для того, чтоб выбрать анкерный болт с гайкой нужно знать, какую нагрузку будем возлагать на него. И уже после этого покупать предназначенный для этого крепеж. Все крепежные болты имеют соответствующий ГОСТ, так что выбрать подходящий не составит труда. Купить крепеж можно в интернет-магазине samorez. net.

Анкерный болт можно использовать для крепления в полнотелых твердых материалах: бетоне, природном камне, цельном кирпиче и т.п. Только правильный монтаж анкерного болта может обеспечить его надежную службу. Итак, как правильно установить анкерный болт.

Для начала подбираем бур под диаметр втулки и засверливаем с ее помощью материал, в который будет крепиться анкер. Втулка должна входить в отверстие плотно и не болтаться в нем до начала монтажа.

После того, как отверстие просверлено, не торопитесь в него вставлять анкерный болт. Для начала, нужно извлечь мусор, оставшейся в отверстии. Крошки и пыль могут создать определенную проблему анкерному крепежу. Сделать это лучше всего с помощью бытового или строительного пылесоса.

Обычно, анкерный болт вставляется в отверстие, на него монтируется устройство, а затем закручивается гайка. Это не совсем верное решение. Так как часто, навешенный на болт груз создает помехи при закручивании гайки и существует вероятность того, что гайка не докрутится до конца. То есть анкер будет установлен не по правилам, что может вылиться в большие проблемы. Лучше всего воспользоваться другим способом. Вставить анкер в отверстие, докрутить гайку до конца и тем самым распереть крепеж. После, гайку можно открутить, повесть на болт то, что мы хотим смонтировать и закрутить ее.

Анкерный болт это надежный крепеж практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

1 Принцип работы анкеров — как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта — на излом; основания — на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен.

При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые — благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки — этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина — быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха.

Как установить анкерный болт в бетон

Затем устанавливаем анкер.

Химический — предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности


Несущая способность


Надежность соединения

Расчет на вырыв.

Установка доборов


Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.


Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.


Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность


Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов


Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.


Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов


Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой.Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

  • Малые – сечение до 8 миллиметров/длина до 55
  • Средние анкера – до 12/120 миллиметров
  • Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

  • Устойчивость к деформациям и коррозии
  • Легкость, простота и высокая скорость монтажа
  • Стойкость к динамичным и статичным нагрузкам разного типа
  • Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

  • На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
  • Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
  • Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
  • При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
  • Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
  • Вкручивая анкер в , ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это , которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

Поделись статьей:

Похожие статьи

Анкеры-гильзы

: руководство для покупателя

Что такое анкерные гильзы?

Анкер-гильза — это быстрая, простая и адаптируемая система анкеровки кладки. Они разработаны для применения на различных материалах и для приложений, подверженных сейсмическим нагрузкам. Когда болт крепления затягивается, он расширяется относительно основного материала, создавая прочное соединение и способный распределять несущий вес.

Правильный ремонт вашего проекта имеет решающее значение для обеспечения его эффективности и долгого срока службы.Анкеры-рукава часто являются постоянными приспособлениями, и выбор подходящего для работы увеличивает потенциал вашего проекта.

В этом руководстве мы расскажем о различных типах анкеров-муфт, процессе их применения и наиболее эффективных способах использования, чтобы помочь вам выбрать правильное крепление.

Когда использовать анкеры-гильзы?

Анкеры-гильзы универсальны. Их можно использовать для легкого или сверхпрочного крепления, поэтому их можно применять в таких проектах, как установка радиаторов в доме, но также они могут использоваться для гораздо более крупных операций, таких как закрепление балок настила.

Эти анкеры могут использоваться в различных базовых материалах, таких как бетон, кирпич и блоки. Конструкция креплений определит, где их можно использовать, с анкерами-гильзами из нержавеющей стали, более подходящими для наружных влажных сред, и оцинкованными анкерами для сухих помещений внутри помещений.

Нержавеющая сталь обладает антикоррозийными свойствами даже в морской среде, тогда как цинкование редко выдерживает длительные внешние условия. Они хорошо подходят для внутреннего использования вдали от стихий.

Существуют различные типы анкеров-гильз (объяснены ниже), что означает, что их применение становится более разнообразным. Другие применения этих креплений также включают присоединение осветительных приборов к бетонным стенам или потолку, крепление дверных коробок и закрепление электрических распределительных коробок.

(Свободная гайка анкера-гильзы из нержавеющей стали)

Как установить анкеры-гильзы?

Прочная связь между креплением и бетоном обеспечивается трением.Вот почему правильная установка анкера-гильзы имеет решающее значение для прочности проекта.

Следуйте нашему руководству по установке, чтобы каждый раз обеспечивать надежное соединение.

Бурение скважины

Сначала разместите материал, который вы хотите закрепить, и отметьте места анкерных отверстий продукта на бетоне. Если имеется достаточный зазор для сверления отверстий, изделие можно оставить на месте. Это позволяет более точно позиционировать.

Затем с помощью перфоратора просверлите отверстия в бетоне в месте отверстия под болт изделия.

Размер отверстия имеет решающее значение. Отверстия должны быть указанного диаметра для анкера, который вы планируете использовать, и как минимум на 1/2 — 1 дюйм глубже, чем предполагаемая глубина крепления. Длину анкеров измеряют снизу гайки и промывают до кончика.

Для обеспечения надлежащей глубины отверстия в большинстве перфораторов есть ограничитель глубины. Если нет, оберните кусок ленты вокруг сверла на сертифицированной длине глубины.

Затем очистите отверстие. Это очень важный шаг перед установкой анкера-рукава. Это обеспечивает правильную установку и гарантирует, что анкер будет иметь максимальную удерживающую способность. Он будет равномерно прилегать непосредственно к стенкам отверстия, а не попадать в соприкосновение с препятствующими обломками.

Попытайтесь удалить всю потенциальную пыль и мусор с помощью проволочной щетки , пылесоса или сжатого воздуха.

Установка анкера-гильзы

Эти крепления предварительно собраны.Вставляя анкер, расположите гайку так, чтобы она была на одном уровне с верхушкой резьбы. Это гарантирует, что резьба не будет повреждена при установке.

Удерживая гайку, вставьте корпус анкера через отверстие для продукта в основной материал.

Постучите по анкеру молотком до тех пор, пока гайка и шайба не будут на одном уровне с фиксатором.

Сначала затяните гайку рукой. После установки с помощью инструмента анкеры-гильзы удалить нельзя, поэтому важно сначала затянуть вручную, чтобы убедиться, что положение вас устраивает.

Доволен? Для затяжки используйте гаечный ключ или отвертку (гаечный ключ для шестигранника или желудя и отвертку с соответствующей головкой для анкера с круглой или плоской головкой). Поверните три-пять раз, пока не будет достигнут установочный момент. Не перетягивайте, так как это ухудшит качество затяжки.

Шаг

Итак, сколько анкеров-гильз вам нужно? Слишком большое количество креплений, расположенных слишком близко друг к другу, может снизить удерживающую способность. Они должны располагаться на расстоянии не менее десяти диаметров анкеров друг от друга и быть не ближе пяти диаметров от края без опоры.

У увеличьте расстояние, когда условия крепления будут вибрировать или испытывать внезапный удар, так как это снизит взаимодействие сил, создаваемых внутри основного материала.

(Головка анкерного болта с гильзой)

Типы анкеров-гильз

Существует два распространенных типа анкеров-гильз. Основными определяющими конструктивными особенностями якоря-гильзы, которые меняют его использование, являются тип головки, состав материала и диаметр.

Гайка приводная

Привод гайки обычно используется для дополнительной прочности. Он более распространен, чем его альтернатива с плоской головкой, и имеет множество вариантов отделки. Крепежные элементы из нержавеющей стали, такие как анкер-гильза A2 S / S или гайка со свободной гайкой , устойчивы к коррозии и наиболее подходят для внешнего крепления.

Анкеры-гильзы с головкой под болт подходят для большинства типов бетона и кирпичной кладки, способны выдерживать средние нагрузки при правильном применении.

Плоская головка Приводные анкеры с плоской головкой

обычно используются, когда требуется ровная поверхность. Это делает вариант крепления анкера с потайной гильзой более подходящим для применений, где выступающие приспособления могут создавать неудобства, например, когда открывание дверей или навесного оборудования может быть прервано или чище, необходимо учитывать скрытые крепления.

Анкеры с плоской головкой вставляются в отверстие с помощью подходящей отвертки (в отличие от гаечного ключа, используемого для крепления с гайкой).

Все анкеры-гильзы на Анкерные крепления , от свободная гайка до Головка CSK поставляются в различных размерах для соответствия вашему проекту.

(Головка с анкерной гильзой CSK)

Как выбрать поставщика крепежа?

Anchor Fixings — специализированная компания с более чем 30-летним опытом, специализирующаяся на поставках стандартных и нестандартных креплений для строительной и смежных отраслей по всей Ирландии и Великобритании.

Мы обеспечиваем индивидуальное и быстрое обслуживание с точным и надежным управлением учетной записью, чтобы убедиться, что у вас есть все необходимые расходные материалы для сокращения времени простоя и повышения производительности. Тем более, что мы можем доставить прямо на ваш сайт.

Просмотрите наш ассортимент креплений и воспользуйтесь нашей простой в использовании корзиной запросов и получите от нас ценовое предложение в кратчайшие сроки.

Не медлите, сотрудники Anchor Fixings и Boltz готовы помочь сегодня. Свяжитесь с нами сейчас по +44 (0) 28 9084 2373 или по электронной почте [электронная почта защищена] .

Нужна дополнительная информация по креплению?

Ознакомьтесь с нашими предыдущими сообщениями в блоге:

Эпоксидно-химическая смола — все, что вам нужно знать

Лучшие шурупы для ДСП

ИНДЕКС. Идеальная фиксация. Fabricante de sistemas de fijación

Политика в отношении файлов cookie

Мы используем наши собственные файлы cookie, а также сторонние файлы cookie, чтобы анализировать параметры использования и потребления веб-сайта, чтобы мы могли улучшить наши услуги.Чтобы изменить настройки файлов cookie или получить дополнительную информацию, щелкните здесь.

Установка файлов cookie перед браузером

  • Google Analytics
    • _ga
    • _gat
    • _gid
    • __utma
    • __utmb
    • __utmc
    • __utmz
  • Двойной щелчок
  • Google
  • Twitter
    • _twitter_sess
    • ct0
    • eu_cn
    • язык
    • gt
    • guest_id
    • personalization_id
    • Syndication_guest_id
  • Youtube
    • GPS
    • PREF
    • VISITOR_INFO1_LIVE
    • YSC

Советы и хитрости Анкер-гильза

Установка анкеров-гильз: пошаговые инструкции по установке

Купить анкер-гильзу

Добавление террасы к дому — отличный способ получить больше удовольствия от дома, а также повысить его ценность.Создание открытого пространства для отдыха, ужина на свежем воздухе и развлечений с друзьями — прекрасное дополнение к вашему дому.

Создание колоды — это то, за что может взяться опытный домашний мастер, и даже начинающий домашний мастер может добиться успеха с помощью экспертных инструкций или сотрудничества.

При сборке колоды верхняя доска прикрепляется болтами к внешней стороне дома. Этот кусок дерева обеспечивает структурную поддержку террасы за счет самого дома. Балки перекрытия в конечном итоге соединятся с этим коллектором, поэтому крайне важно, чтобы он был надежно прикреплен к вашему дому.Для этого иногда используются анкеры-гильзы. Прежде чем выбирать этот или любой другой крепеж для каменной кладки, необходимо принять во внимание местные нормы и правила.

Анкер-гильза

Анкеры-гильзы

являются наиболее универсальными распорными анкерами для кирпичной кладки, поскольку их можно использовать в различных базовых материалах, включая бетон, кирпич и блоки. Они доступны в широком диапазоне диаметров, длин и стилей головок. Доступные типы головок: желудь, шестигранная гайка, плоская, потайная и круглая головка.

Эти анкеры доступны из нержавеющей стали для наружных влажных сред и оцинкованные для сухих помещений внутри помещений. Они поставляются в собранном виде, поэтому готовы к немедленной установке. Анкеры-рукава отлично подходят для крепления в легких и тяжелых условиях.

Установка анкера-гильзы

1. Соберите инструменты и материалы

  • Для установки анкера необходимо использовать перфоратор. Перфоратор дробит основной материал ударным движением, и вращение вытягивает материал из отверстия, создавая отверстие, соответствующее требуемому допуску.
  • Использование сверла прямого вращения создаст отверстие, которое не подходит для правильной установки анкера.
  • Установите перфоратор в режим перфорации и вращения.
  • Используйте сверло с твердосплавным наконечником, соответствующее стандартам ANSI. Использование стандартной биты ANSI создает отверстие с надлежащим допуском на отверстие.
  • Допуск отверстий имеет решающее значение при установке анкеров; неиспользование бита, соответствующего стандартам ANSI, ухудшит удерживающие значения якоря.

2. Спланировать отверстие

  • Анкеры-гильзы требуют отверстия того же диаметра, что и устанавливаемый анкер. Например, для анкера 3/8 дюйма требуется просверлить отверстие диаметром 3/8 дюйма.
  • Глубина просверливаемого отверстия в основном материале должна быть минимум на 1/2 дюйма глубже, чем может проникнуть анкер.
  • Каждый диаметр анкера имеет минимальную глубину заделки для обеспечения минимальных значений удержания (см. Таблицу ниже).Глубина заделки превышает минимальную глубину заделки, что может привести к увеличению значений удержания.

Диаметр анкера-гильзы

Минимальное размещение

1/4 дюйма 1-1 / 8 ”
5/16 ” 1-7 / 16 ”
3/8 дюйма 1-1 / 2 ”
1/2 ” 2-1 / 4 ”
5/8 ” 2-3 ​​/ 4 дюйма
3/4 дюйма 3-3 / 8 ”

  • Длины анкеров измеряются снизу гайки и шайбы.Они предназначены для установки через приспособление непосредственно в основной материал.
  • Минимальная длина анкера-муфты для использования в любом конкретном случае определяется путем прибавления толщины закрепляемого материала к минимальной глубине заделки для диаметра устанавливаемого анкера.
  • Установка анкера на глубину, превышающую минимальную глубину заделки, может увеличить полученные значения удержания.
  • Очень важно убедиться, что отверстие в прикрепляемом элементе немного больше диаметра устанавливаемого анкера.
  • Ниже приведена таблица, показывающая минимальный диаметр отверстия, необходимого в приспособлении для каждого диаметра анкеров.

Диаметр анкера-гильзы

Минимальный диаметр отверстия для приспособления

1/4 дюйма 5/16 ”
5/16 ” 3/8 дюйма
3/8 дюйма 7/16 ”
1/2 ” 9/16 ”
5/8 ” 3/4 дюйма
3/4 дюйма 5/8 ”

3.Обеспечить глубину

  • Есть два способа просверлить отверстие нужной глубины для анкера.
  • Большинство перфораторов имеют ограничитель глубины, предназначенный для обеспечения необходимой глубины отверстия. Используйте это для достижения нужной глубины отверстия.
  • Если используемый перфоратор не имеет ограничителя глубины, оберните кусок ленты вокруг сверла на нужной глубине.
  • При использовании любого из этих методов важно, чтобы бит находился во втянутом положении — чтобы бит находился в самом крайнем внутреннем положении в патроне.

4. Просверлить отверстие

  • Используйте перфоратор, чтобы просверлить отверстие нужного диаметра и глубины.

5. Очистите отверстие

  • Очистка отверстия очень важна. Это обеспечивает правильную установку анкера, поэтому анкер может иметь минимальные значения удержания.
  • Проволочная щетка, используемая с вакуумом или сжатым воздухом, гарантирует, что отверстие будет очищено от пыли и мусора.
  • Используйте проволочную щетку того же диаметра, что и отверстие.Вставьте щетку в отверстие и используйте вращательные движения вверх и вниз.
  • Используйте пылесос, чтобы удалить всю пыль и мусор. Повторите этот шаг, чтобы создать чистое отверстие, готовое для установки анкера.
  • Сжатый воздух можно использовать для удаления пыли и достаточной очистки отверстия, хотя при этом в воздухе образуется много пыли.

6. Установите анкер-втулку

  • Эти анкеры полностью собраны — гайка и шайба также предварительно собраны.
  • Удерживая анкер, установите гайку так, чтобы она была на одном уровне с верхней частью резьбы анкера. Это гарантирует, что резьба не будет повреждена во время установки.
  • Удерживая конец анкера с гайкой, вставьте корпус анкера через отверстие в закрепляемом элементе и в предварительно просверленное отверстие в основном материале.
  • Используйте молоток, чтобы постучать по анкеру, пока гайка и шайба не будут на одном уровне с поверхностью.
  • Затяните гайку руками, повернув гайку или головку по часовой стрелке.
  • Завершите расширение анкера, используя гаечный ключ для шестигранника или желудя и шлицевую или крестообразную отвертку для анкера с круглой или плоской головкой.
  • Поверните по часовой стрелке на три-пять оборотов или до достижения указанного установочного момента.
  • Убедитесь, что анкер не затянут слишком сильно. Это приведет к тому, что анкер будет вращаться в отверстии, и тогда значение удержания будет нарушено.

Момент установки анкера гильзы

Диаметр

Крутящий момент, фут / фунт

1/4 дюйма 5
3/8 дюйма 8
1/2 ” 15
5/8 ” 25
3/4 дюйма 50
7/8 ” 90

Лучшие анкеры для гипсокартона: 4 типа стеновых анкеров

Фото: istockphoto.com

Гипсокартон, состоящий из прессованного гипса (мягкий сульфитный минерал), создает удивительно гладкие стены. Однако вставьте в него гвоздь или винт, и он может рассыпаться, что часто приводит к ослаблению крепежа и падению подвешенного предмета на пол. Решением является использование анкеров для гипсокартона, которые предназначены для размещения внутри или за панелью гипсокартона, создавая давление, которое фиксирует анкер на месте.

Перед тем, как взять старый анкер для гипсокартона, хорошенько подумайте о том, какая опора вам понадобится для предмета, который вы собираетесь повесить на стену.Это поможет вам сузить диапазон разнообразных вариантов. Для этого типа оборудования существует четыре основных типа, которые в основном различаются по весу, который они способны удерживать. Чтобы узнать больше о каждом типе и увидеть наши главные рекомендации, продолжайте читать.

  1. LIGHT-DUTY PICK: Ребристые пластиковые дюбели Qualihome для гипсокартона
  2. MEDI-DUTY PICK: TOGGLER SnapSkru Самосверлящиеся анкеры для гипсокартона
  3. VERSATILITY Steel

    Dicks

    Dicks для тяжелых условий эксплуатации -DUTY PICK: Hillman Group 370054 Болты с рычагом

Знать необходимую удерживающую способность

Анкеры для гипсокартона бывают различных конструкций, размеров и удерживающей силы (максимальный вес объекта, который можно безопасно повесить).Хотя производители не обязаны указывать удерживающую способность своих анкеров, многие это делают либо на упаковке, либо в прилагаемой литературе. Кроме того, основные типы анкеров для гипсокартона связаны с диапазоном удерживающей силы (см. Описания отдельных анкеров ниже). Всегда используйте якорь, удерживающая сила которого соответствует или превышает вес предмета, который вы хотите повесить.

Выбор правильного размера для шурупов и сверл

Анкеры для гипсокартона можно приобрести отдельно от винтов, которые они удерживают на месте, но если у вас нет шурупов правильного размера, будет разумно покупать анкеры. широкий выбор винтов под рукой.Если вы предпочитаете приобретать анкеры и винты отдельно, вы найдете нужный размер винта на упаковке. Если для выбранного типа анкера требуется предварительно просверленное пилотное отверстие, вы также найдете сверло соответствующего размера на упаковке.

Общие сведения о типах анкеров для гипсокартона

Фото: istockphoto.com

1. РАСШИРИТЕЛЬНЫЕ АНКЕРЫ ДЛЯ СУХОЙ СТЕНЫ

Верные своему названию, распорные анкеры расширяются для создания плотного соединения со стеной и предназначены для удержания легких Предметы.Стержень анкера (конический конец) разделен пополам. Для установки в стене просверливается пилотное отверстие, в него вставляется анкер, а затем с помощью молотка слегка ударяется по головке анкера заподлицо со стеной. Когда винт вставляется в анкер, секущиеся концы стержня расширяются, расширяясь и оказывая давление на внутреннюю часть гипсокартона, чтобы надежно удерживать его.

Расширительные анкеры:

  • Часто изготавливаются из пластика, но также могут изготавливаться из нейлона или металла с цинковым покрытием.
  • Доступный, в среднем от 0,03 до 0,20 доллара за анкер, в зависимости от размера.
  • Простота установки и удобство использования своими руками.
  • Вмещает от пяти до 25 фунтов, в зависимости от марки и размера (более крупные якоря выдерживают больший вес).
  • Не подходит для потолочного гипсокартона, так как давление вниз может вызвать выскальзывание анкера.

2. РЕЗЬБОВЫЕ АНКЕРЫ ДЛЯ СУХОЙ СТЕНЫ

Анкеры для гипсокартона с резьбой, также называемые «самосверлящими» или «самонарезающими», изготавливаются из твердого нейлона или металла и могут удерживать более тяжелые предметы.Они имеют острые заостренные стержни, которые можно вкрутить в стену без предварительного просверливания отверстия с помощью отвертки или шуруповерта. Как только анкер находится в стене, вставляется шуруп, который заставляет стороны анкера расширяться и плотно прижимать анкер к гипсокартону.

Они имеют следующие атрибуты:

  • Удерживающая сила от 25 до 75 фунтов, в зависимости от размера.
  • Самосверлящие; пилотное отверстие не требуется.
  • Стоимость от 0,25 до 0,40 доллара за анкер, в зависимости от марки и размера.
  • Легко устанавливается с помощью отвертки или шуруповерта.
  • Не подходит для потолков.

3. БОЛТЫ MOLLY

Эти анкеры для полых стен с металлической гильзой, известные как «болты молли» или просто «молли», обеспечивают удерживающую способность среднего веса, но обладают уникальной особенностью — возможностью удаления винт и вставьте его, если потребуется в будущем.

Вот как это работает: в гипсокартоне просверливается пилотное отверстие, а затем в отверстие вставляется анкер.На нижней стороне головки анкера есть острые металлические наконечники, которые протыкают поверхность гипсокартона. Когда винт вставлен в анкер, каждый поворот винта заставляет стержень анкера сжиматься (в продольном направлении), в то время как он расширяется вбок. При правильной установке винт можно вынуть из анкера, который надежно остается в стене, а затем снова вставить. Это очень удобно, если вы заменяете предметы на одном и том же месте, например держатели для туалетной бумаги.

Эти анкеры:

  • Имеют удерживающую силу от 25 до 55 фунтов., в зависимости от размера.
  • Требуется предварительно просверленное отверстие.
  • Имеют постоянно прикрепленную стойку, но винт можно вынуть.
  • Может использоваться в потолках из гипсокартона для легких предметов, таких как дымовые извещатели.
  • Стоимость от 0,25 до 0,40 доллара за анкер, в зависимости от марки и размера.

4. ПЕРЕКЛЮЧАТЕЛЬНЫЕ БОЛТЫ

Если вам нужна серьезная удерживающая сила, выберите коленчатые анкеры, которые бывают разных размеров, конструкций и материалов, включая металл и пластик.

Традиционные металлические коленчатые болты — самые прочные из всех, но их не так просто установить, потому что они требуют сверления отверстия, которое примерно в три раза шире диаметра болта (необходимого для вставки анкера). В них анкер имеет одну или две планки (или крылья), которые при установке плоско складываются относительно болта. После того, как он вставлен, быстрое вращение болта ослабляет крылья, заставляя их расширяться наружу. Когда болт затягивается отверткой, крылья втягиваются внутрь, образуя прочную перпендикулярную скобу вдоль задней стороны гипсокартона.Сложность установки заключается в том, чтобы удерживать болт в центре отверстия во время его затяжки. Чтобы сделать это правильно, потребуется некоторая практика и терпение, но как только вы это сделаете, вы будете впечатлены сильной удерживающей силой. Более вероятно, что сама стена выйдет из строя раньше, чем болт.

Крылатые пластиковые анкеры (новые дети в блоке) имеют пластиковые «крылышки», которые плотно складываются вместе, поэтому анкер можно вставить в предварительно просверленное отверстие. После того, как якорь встал на место, через отверстие проталкивается палочка (входящая в комплект якоря), чтобы расширить крылья на задней стороне.Затем вставляется винт, который плотно прижимает крылья к тыльной стороне гипсокартона.

Краткое описание поворотных болтов:

  • Максимальное удерживающее усилие для металлических рычагов составляет 100 фунтов, в зависимости от размера; Пластиковые клеванты с крыльями имеют удерживающую способность до 20 фунтов, в зависимости от размера.
  • На потолке можно использовать как металлические, так и пластиковые ручки с удерживающей способностью 1/3 от указанной для стен, но не более 15 фунтов. Гипсокартон может отделиться от балок потолка при более тяжелом весе.
  • Металлические рычаги сложно удерживать в горизонтальном положении в стене во время установки.

Наш лучший выбор

Наши лучшие анкеры для гипсокартона неизменно превосходно подходят для домашнего использования и являются фаворитами среди домашних мастеров. Если не указано иное, указанные удерживающие способности относятся к стандартному гипсокартону толщиной 1/2 дюйма.

Фото: amazon.com

Для надежной опоры в легких условиях (до 15 фунтов) положитесь на ребристый пластиковый анкер для гипсокартона Qualihome. В комплекте 201 штука (100 пар анкеров и винтов), так что у вас под рукой будет много анкеров.Стержни анкера разделены, что позволяет им расширяться (с помощью винта) для надежного крепления.

Фото: amazon.com

Самосверлящиеся анкеры для гипсокартона TOGGLER SnapSkru, изготовленные из стеклонаполненного нейлона, достаточно жесткие и достаточно острые, чтобы вкручивать их в гипсокартон без предварительно просверленных отверстий. Самоделкам нравится их простота использования и, в частности, их огромная удерживающая способность. Каждый Secure SnapSkru вешает предметы весом до 45 фунтов. Пакет анкеров с резьбой содержит 50 анкеров и 50 винтов.

Фото: amazon.com

Для универсальности в категории болтов molly выберите набор Glarks Heavy Duty из оцинкованной стали для болтов Molly. Он поставляется с 42 анкерами шести размеров и предназначен для использования на гипсокартоне 1/2 дюйма, 5/8 дюйма и 3/4 дюйма (два размера анкера для каждой толщины гипсокартона). Изготовленный из оцинкованной углеродистой стали, самый большой из этих стеновых анкеров втулочного типа надежно удерживает предметы весом до 50 фунтов при установке в гипсокартон 3/4 дюйма. Самые маленькие анкеры выдерживают до 18 фунтов в гипсокартоне 1/2 дюйма, а анкеры среднего размера выдерживают до 25 фунтов в гипсокартоне 5/8 дюйма.Вы найдете эти моллинги подходящими для подвешивания вешалок, зеркал и других предметов среднего веса.

Фото: amazon.com

С удерживающей способностью до 55 фунтов сложно превзойти тумблерные болты Hillman Group для установки стеллажей и других предметов среднего веса. Вы также можете использовать эти переключатели, чтобы подвешивать к потолку предметы весом до 13 фунтов. Благодаря своей исключительной прочности и универсальности, а также косвенно благодаря безупречной репутации Hillman как, возможно, ведущего производителя крепежных изделий в Америке, эти болты с шарнирным соединением часто встречаются в ящиках для инструментов и поясах для инструментов домашних мастеров и профессионалов.

Анкерный болт — Полная информация и руководство по установке.

Анкерный болт — это крепеж, используемый для крепления объектов или конструкций к бетону. Это множество типов, состоящих из конструкций, которые в основном являются собственностью компаний-производителей. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу с внешней нагрузкой. Они широко используются на всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для прочного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

Самый простой анкерный болт — монолитный анкер. Существуют конструкции, некоторые из которых состоят из изогнутого болта с крюком на конце или изгиба другого типа, например V, U, J, L. Монтируемые на месте анкерные болты — самый прочный тип крепежа, но литье сложно, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Другой вариант использования — соединение бетонного фундамента здания со стеной. Благодаря этому здание более устойчиво к землетрясениям.В настоящее время существует несколько устройств, помогающих удерживать и размещать анкерный болт для закрепления в бетоне.

Бетонный нерв — это еще один способ крепления вещей к уже залитому и застывшему бетону.

Функция анкерного болта: —

Анкерные болты предназначены для передачи массы к кладке от насадок, включая выступы, пороги и несущие плиты. И сдвиг, и беспокойство передаются через анкерные болты, чтобы противостоять силам макета, которые включают подъем из-за ветра на вершине колонны или стены или сотен вертикальной силы тяжести на ригелях, поддерживающих балки или фермы.Значимость
этих нагрузок значительно варьируется в зависимости от утилиты

.

Некоторые из наших типов анкерных болтов включают:

  1. U-образный болт
  2. Болт с проушиной
  3. J-образный болт
  4. Шпилька-болт
  5. L-образный болт
  6. V-образный болт

Мы производим фундаментные болты различных размеров и покрытые цинком, никелем и порошковой краской в ​​соответствии с требованиями заказчика.

Как установить анкерный болт ??

Обеспечьте жесткое соединение анкерного болта и шаблона во время укладки бетона.Используйте деревянные шаблоны или другой удобный способ для точного позиционирования анкерных болтов.

Система затяжки анкерных болтов: — Затяните анкерные болты для столбов знаков посетителей объекта, столбов освещения проезжей части
с основанием башмаков, столбов избыточного освещения мачты и конструкций вспомогательных знаков потолка
.

  • Сначала нанесите на резьбу анкерного болта немного электрической смазки.
  • Установите самые нижние гайки на болты, по одной на каждый болт.
  • Используя верхний шаблон в качестве направляющей, выровняйте шаблон вершины, отрегулировав нижние гайки так, чтобы шаблон опирался на каждую гайку.
  • Удалите шаблон.
  • Смажьте опорные поверхности нижних гаек и шайб смазкой.
  • Комплект up1 шайбы и 1 верхняя гайка на каждый болт повернуть верхние гайки на болты для того, чтобы каждый от руки в оппозиции к опорной плите.
  • Используйте гаечный ключ, чтобы плотно затянуть каждую нижнюю гайку.
  • Не допускайте проворачивания гайки при полной затяжке верхней гайки.

Инструкции по установке болтов | Винчестер Сейфы

(ПРИМЕЧАНИЕ. Для моделей с номерами WC-7-11 или GC-7-11 используйте сверло по бетону ½ дюйма, головку на 17 мм и трещотку с прилагаемыми анкерными болтами для бетона.Если бетонные анкерные болты в комплект не входят, мы рекомендуем вам использовать бетонные анкерные болты длиной ½ дюйма на 3 дюйма, которые можно приобрести в строительном или хозяйственном магазине.)

шаг 1

Поместите сейф в желаемое место. Убедитесь, что сейф стоит на полу. Используйте прокладки для безопасного выравнивания.

шаг 2

Снимите черные колпачки с коврового покрытия на внутреннем полу сейфа; это позволит вам получить доступ к предварительно просверленным отверстиям для болтов.

шаг 3

Просверлите отверстия в бетонном полу с помощью перфоратора и сверла по бетону 5/8 дюйма. Вставьте прилагаемые (или приобретенные) анкерные болты для бетона в просверленные отверстия через отверстия для болтов на внутренней стороне пола сейфа.

шаг 4

Забейте бетонные анкерные болты в пол с помощью молотка и затяните гайку на анкере с помощью торцевого ключа на 19 мм и трещотки. Это расширит втулку анкерного болта для бетона и закрепит анкерный болт в бетонном полу.

шаг 5

Вставьте черные колпачки обратно в отверстия, расположенные на внутренней стороне пола сейфа.

Приведенные выше инструкции относятся ТОЛЬКО для крепления сейфа к бетонному полу. Если сейф должен быть прикреплен к полу с помощью ковра или дерева, Granite Security Products, Inc. не несет ответственности за любые повреждения, которые могут возникнуть во время этого процесса. Если вы прикрепляете сейф к ковру или деревянному полу, примите необходимые меры, чтобы вырезать небольшое отверстие в ковре, чтобы предотвратить заедание сверла, или для предварительного просверливания пилотных отверстий в деревянном полу.Для крепления к деревянному полу вам нужно будет приобрести соответствующие шурупы в строительном магазине или магазине товаров для дома.

Купите здесь комплект якоря для сейфа и сейфа для оружия. Наш комплект для крепления сейфа для убежища и огнестрельного оружия содержит все необходимое для надежного закрепления сейфа.

якорей! Как вставить анкеры в стены

«Как ввернуть анкерные винты в стену?» — WYSK Reader Norma

NV: Отличный вопрос, а потом еще немного Norma… кстати, мне очень нравится ваше имя! А теперь вернемся к делу.Многие из нас не только не знают, как устанавливать анкеры, но и какие из них использовать! Втулка пластиковая, саморез, колышек, болты молли и т.д. УГХ!

Прежде всего, мы заботимся о том, чтобы установить их правильно, чтобы все, что мы вешаем, не попало на пол кусками (или на вашу голову, когда вы спите под ним в постели … это случилось с моим другом), в то время как наименьшее количество повреждений наших стен. Сложная задача, если вы не разбираетесь в якорях, поэтому давайте познакомимся с якорями.

Как работает якорь?

Вообще говоря, анкеры расширяются и «врезаются» в стену, когда вы ввинчиваете в нее винт, создавая анкерную точку для надежного подвешивания.Без них гвоздь или шуруп просто крутились и вылетали из стены.

Прежде всего, мы заботимся о правильной установке анкеров, чтобы все, что мы вешаем, не упало на пол кусками… или на вашу голову.

А что, если у меня стены оштукатурены?

Стены из обрешетки и штукатурки не выдерживают типовых пластиковых анкеров. Требуются тумблерные или молли-болты. Обязательно используйте те, которые достаточно длинные, чтобы зайти за штукатурку и планку. Потребуется просверлить отверстие с помощью сверла для каменной кладки, подробнее об установке болтов с рычагом и молли см. Ниже.

Какой якорь для чего?

Якоря рассчитываются по весу, поэтому то, что вы вешаете, будет определять, какой якорь использовать. Часто продукт поставляется с собственным подвесным оборудованием. Но если это не так, выберите якорь, соответствующий весу или «долгу» того, что вы вешаете.

Общие практические правила…

  • Для легких условий эксплуатации, менее 10 фунтов (например, вешалка для бумажных полотенец), используйте пластиковые анкеры
  • Для средних условий, от 10 фунтов до 25 фунтов (например, металлический карниз для штор с тяжелой драпировкой), используйте самосверлящие ( с резьбой)
  • для тяжелых условий эксплуатации, от 25 до 50 фунтов (т.е.е. шкафа), используйте болт или тумблер
  • Mega Heavy (например, кронштейн для телевизора с плоским экраном), прикрутите его непосредственно к стойке, добавьте болты для дополнительного крепления в зависимости от того, где находится объект на стене

ПОДОЖДИТЕ: Прежде чем продолжить, позвольте мне заявить, что существуют десятки типов якорей — слишком много, чтобы я мог их обсуждать. Я выбрал четыре наиболее распространенных типа анкеров, которые удовлетворят потребности как в легких, так и в тяжелых подвесах.


Как поставить анкеры в стены

Якорь с пластмассовой гильзой (неумышленный каламбур)

  • Отметьте точку подвеса карандашом
  • Возьмите набор гвоздей, шило или гвоздь и с помощью забейте «пилотное отверстие» в стене с помощью молотка
  • НЕ делайте отверстие шире, чем анкер
  • Поместите анкер над отверстием и сильно вдавите его, пока он не будет на одном уровне со стеной

Примечание. закрепите якорь в стене, и он не войдет до конца, не пытайтесь разбить его заподлицо.Вы, вероятно, попали в гвоздь. В этом случае якорь не нужен. Вместо этого используйте грубый шуруп для гипсокартона и закрепите его прямо в стойке.

Самосверлящий (резьбовой) Анкер для раковины A

  • Отметьте точку подвеса карандашом
  • Ударьте острием анкера в стену молотком
  • Как только наконечник окажется в гипсокартоне с помощью отвертки ввинтите анкер заподлицо со стеной

Установите анкер Molly-Bolt (полая стена)

  • Для остроконечных болтов проделайте пилотное отверстие (как описано выше) затем вбейте молли в стену, пока головка не будет на одном уровне со стеной
  • Для молли-болтов без заострения просверлите отверстие в стене с помощью сверла рекомендуемого размера (для штукатурных стен лучшим методом является сверление отверстия. какой тип анкера)
  • Затяните болт в втулке молли (это приведет к расширению молли и захвату за стену)
  • После затяжки вытащите винт из втулки; теперь вы можете подвесить свой объект через это закрепленное отверстие, используя этот болт

Установите болт с откидной головкой Анкер

Примечание. Болты с откидной головкой следует использовать только для подвешивания тяжелых предметов, подходящих для этого типа анкера.Это означает, что у него должен быть кронштейн, который работает с тумблером и может закрыть отверстие, которое он делает в стене.

  • Отметьте точку подвеса карандашом
  • Просверлите отверстие, используя сверло рекомендованного размера (ширина коленчатых концов)
  • Проденьте болт через отверстие в том, что вы вешаете (например, кронштейн), затем резьба на рычаге так, чтобы его концы были обращены к головке винта
  • Сожмите рычаг в закрытом положении и ударьте болт вместе с переключателем и всем остальным в стену
  • Затяните болт, потянув назад за резьбу болта до тех пор, пока переключатель не захватит заднюю часть со стены; затяните до плотного прилегания


Важные вещи, которые нужно знать…

  • Если объект очень тяжелый, сама стена может разрушиться до того, как будет установлен анкер
  • Если сверлить в стене, не сверлите прямо рядом с розетка или вилка, чтобы не задеть проводку
  • При сверлении в ванной комнате или примыкающей к ней стены помните, где находятся смесители, чтобы не задеть водопроводную трубу

Теперь вы готовы повесить купленную вами полку 6 месяцев назад… якоря трепещут!


Есть вопрос «Сделай сам»? Спросите эксперта!

Если у вас есть вопрос о ремонте, обслуживании или улучшении дома своими руками для Нормы, сейчас у вас есть шанс спросить эксперта и получить от нее ответ.Ваш животрепещущий вопрос может быть просто «звездой» предстоящей колонки Fix-It Friday .

Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте «Женщинам, которых вы должны знать».

Fix-It Friday — эксклюзивная редакционная серия Women You Should Know®, созданная опытным ветераном домашнего благоустройства Нормой Валли, бывшей ведущей серии Discovery Home Channel « Toolbelt Diva» и шоу на Сириусе Одноименное спутниковое радио.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
