Как сделать садовый бур своими руками

В частном хозяйстве такой инструмент пригодится всегда. Применяется он для копки ям под столбы, в строительстве легких сооружений, создании свайного фундамента.

Большой выбор коловоротов в магазине позволяет экономить время и приобретать уже готовый товар. Но бывалые дачники утверждают, что сделать бур самостоятельно лучше, чем взять заводской вариант. Самодельный будет надежнее и прослужит дольше. Кроме того, всегда можно модифицировать или видоизменить свое изобретение.

Детали ямобура и особенности его работы

Сферы применения садового бура:

• посадка деревьев, кустарников;
• установка столбиков под забор;
• монтаж уличных фонарей;
• обустройство дренажной системы;
• создание колодца;
• бурение скважины под воду;
• сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

• конструкции изделия;
• того, какой режущий элемент используется;
• диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

1. Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
2. Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
3. Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность.
   Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
4. Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
5. Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

Из-за сложностей ручного управления используется в сочетании с механизированным приводом.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Основной плюс самодельной конструкции – возможность постоянной модификации под разные типы грунтов, условия и задачи бурения.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Недостаток – нуждаются в частых перерывах, чтобы привод не перегревался. Требуют бережного ухода. В отличие от ручного инструмента электрические, топливные чаще ломаются.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

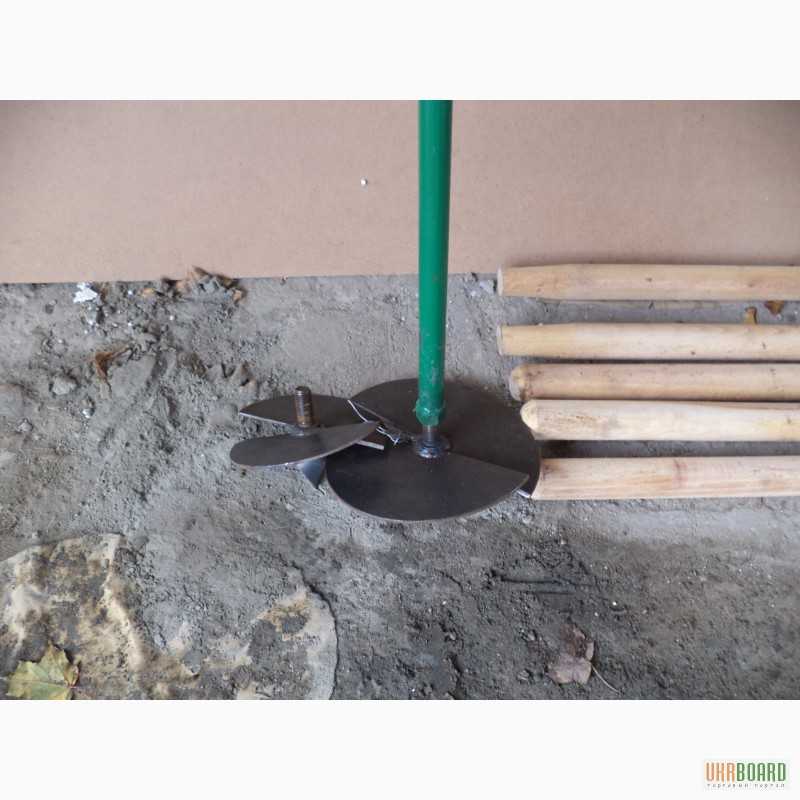

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

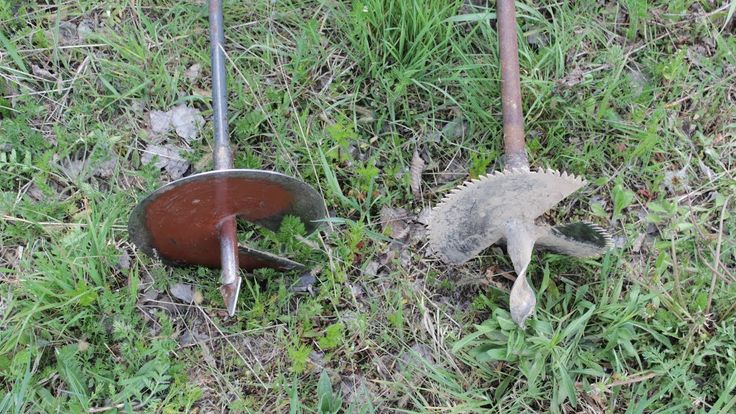

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Бур из пильного диска производительней других и подходит для всех типов почв.

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

как сделать своими руками, чертежи самодельного ручного устройства

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

Содержание

• Конструкция ручного бура на воду
• Разъемная буровая труба
• Виды буров для грунта
  • Спиральный
  • Ложковый
  • Ударный
• Инструменты и материалы
• Как сделать своими руками
  • Спиральный
  • Ложковый
  • Ударный
• Советы и подсказки
• Как изготовить самодельный бур для земли с двигателем
• Стоит ли самому делать конструкцию или обратиться в фирму
• Полезное видео

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности.

Конструкция должна иметь:

• Режущий элемент.
• Штангу.
• Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

1. Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
2. Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
3. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

• Неэффективен при попадании на валуны или твердую породу.

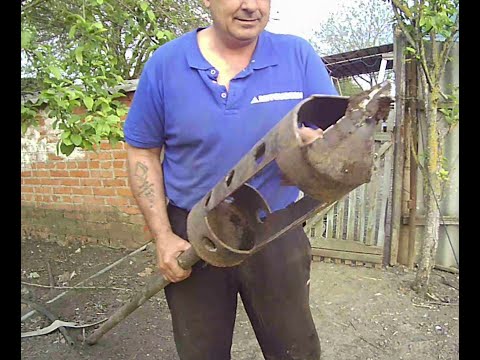

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

• Стальной прут.
• Металлическая труба. Диаметр выбирается индивидуально.
• Муфта, чтобы соединить штангу.
• Дисковая пила для изготовления резцов.
• Стальная толстую полоса, чтобы сформировать винт.
• Тросик.
• Металлический лист и прочее.

Инструментарий:

• Болгарка.
• Сварочный аппарат.
• Тиски.
• Молоток.
• Перфоратор.
• Дрель.
• Защитная маска.
• Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

1. Спиральный.
2. Ложковый.
3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

• Трубу заданной длины с толстой стенкой.
• Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

• Нижнюю часть трубы необходимо заострить.
• Прикладываете к ней заостренный наконечник и привариваете его.
• Берете диск от пилы и разрезаете его пополам.
• Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
• Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

• Трубу с толстыми стенками.
• Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет! Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно! Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

1. Насколько глубокая она будет?
2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
3. Необходим ли механический агрегат или будет использоваться простой ручной?
4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Полезное видео

Ручной гидробур:

Шнек:

Индивидуальная станция для хранения и зарядки дрелей — Easy

Индивидуальная станция для хранения и зарядки сверл и обзор инструментов спонсируются The Home Depot. Я получил компенсацию за свое время и предоставил продукт (инструменты). Все идеи и мнения являются моими собственными. Этот пост содержит несколько партнерских ссылок для вашего удобства. Нажмите здесь, чтобы прочитать мою полную политику раскрытия информации.

Более 5 лет назад я предложил своему другу построить зарядную станцию ​​для аккумуляторных дрелей с 5 стойками. Это был самый популярный проект на моем сайте, и это здорово. В моей оригинальной версии использовалась фанера, которая отлично подходила для использования обрезков. Тем не менее, я часто получаю два комментария: «Я хочу сделать это, но мне нужно X прилавков» и «У меня нет настольной пилы, чтобы резать фанеру». Чтобы решить оба эти замечания, я составил новый план, в котором используются более простые инструменты (торцовочная или циркулярная пила и поверочная линейка). В этом пользовательском хранилище для дрели и зарядной станции используется доска 1 × 10 и электронная таблица, чтобы указать, сколько киосков вы хотите для инструментов, и выбить пользовательский список вырезов.

Если вам нужно 2 места для хранения дрели, вы можете это сделать.

Или, если вы хотите хранить дрель на 10 мест, вы можете это сделать.

Этот изготовленный на заказ органайзер для хранения сверл станет отличным самодельным подарком для ваших любимых друзей, любящих инструменты. Чтобы отпраздновать Рождество, я раздаю $100 Christmas Cash каждую неделю до Рождества (введите с помощью виджета rafflecopter внизу поста).

Как построить специальную станцию ​​для хранения и зарядки дрели

  простой способ

Если эта ссылка не работает, попробуйте эту: Зарядная станция для аккумуляторной дрели Список вырезок и планы – hertoolbelt

Загрузите эту таблицу и введите:

• ‘ вы хотите
• Какой ширины должен быть зазор (по умолчанию 1 1/2″)

В электронной таблице также указано, сколько футов доски 1×10 вам нужно.

Материалы

• Доска 1×10 (таблица раскроя подскажет, сколько футов вам нужно, 4 станка для подзарядки можно сделать с 8 футов)
  • (Обратите внимание, что 1×10 — это торговая марка, на самом деле это размеры 3/4″ x 9 1/4″)
• Шурупы для дерева 1 1/4″
• столярный клей
Удлинитель
• — опционально
• наждачная бумага
  • Стоимость пиломатериалов для изготовления 4-х стойлового блока составляет всего

Используемые инструменты

• Торцовочная пила
• Дрель
• Сверло с зенковкой
• Рулетка
• Шлифовальный станок
• Сверла
• Spade Bits или, если ваша вилка больше, вам понадобится больший набор.

Схема раскроя

Образец схемы раскроя (для 4 стойл)

Шаг 1 – Обрезка доски

Обрежьте 1×10 в соответствии со списком раскроя. (Я использовал торцовочную пилу, чтобы сделать надрезы.) На верхней полке обрежьте ширину до 8 1/2 дюйма.

На боковых частях срежьте загнутые уголки (под углом 45 градусов) в верхнем переднем углу на высоте 11 3/4″ от низа.

Просверлите направляющие отверстия с двух сторон, сзади, на нижней полке, опорах стойла и боковых опорах. Если вы хотите, чтобы головки винтов находились на одном уровне с поверхностью, просверлите зенкер. См. схему ниже.

Убедитесь, что боковые части являются зеркальным отражением друг друга.

Этап 2 – Сборка

Боковые стороны

Прикрепите боковую опорную деталь 3/4″ x 3/4″ к внутренней поверхности боковой детали, выровняйте днища. Закрепите столярным клеем и винтами 1 1/4″. Повторите для обеих сторон

Разделители

Отметьте центры опор стойла (1 1/8″) и центры разделителей (3/8″).

1. Совместите центр разделителей с центром опор стойла.
2. Используйте столярный клей и шурупы 1 1/4″, чтобы скрепить их вместе.

Отметьте центры на другом из разделителей (3/8″) и отметьте центральные линии направляющих отверстий (3 3/8″, 3 3/4″, 3 3/4″ и т. д.).

1. Совместите центры разделителей с центральными линиями направляющих отверстий на нижней полке.
2. Используйте столярный клей и винты 1 1/4″, чтобы прикрепить перегородки к нижней полке.

Полка

На задней части отметьте 2 1/2″ вниз от верха. Прикрепите верхнюю полку к задней части с помощью столярного клея и шурупов 1 1/4″.

Все вместе

На боковых частях отметьте 2 1/2″ вниз и 9 1/4″ вниз от верха. Используйте столярный клей и винты 1 1/4″, чтобы прикрепить боковую часть к задней, верхней и нижней полкам.

Повторите для другой стороны.

Если вы хотите установить удлинитель для зарядки аккумуляторов, вы можете просверлить отверстие в верхней части сбоку для прокладки шнура. Просверлите отверстие там, где удобно для вашей установки.

Сверла Bosch Daredevil позволяют легко сверлить отверстия большего диаметра. Лопастные насадки имеют конус с резьбой, который «протягивает» насадку через древесину с ограниченным усилием. Если вам нужно отверстие немного большего размера для дюбеля, вы можете перемещать сверло из стороны в сторону, чтобы расширить отверстие для дюбеля.

Прикрепите удлинитель к дереву в удобном месте. Я измеряю отверстия для замочной скважины на задней части удлинителя и вкручиваю маленькие винты в заднюю часть, где будут отверстия для замочных скважин.

Набор бит, подобный этому набору бит Ryobi из 70 предметов. Этот набор бит представляет собой ударопрочные биты с шестигранным хвостовиком для ударных шуруповертов или дрелей. Он включает в себя удобную магнитную направляющую для винтов, переходники для торцевых головок, отвертки для гаек и очень удобный футляр для хранения.

Затем вставьте вилку в отверстие и установите удлинитель на маленькие винты.

Шаг 3. Отделка

Отшлифуйте специальное место для хранения сверл до гладкости. Окрасьте древесину по желанию. Затем, когда пятно высохнет, добавьте верхний слой по желанию.

Чтобы закрепить специальное хранилище и зарядную станцию ​​для дрели на стене, просверлите отверстия в задней части в шпильках в стене. Если шпильки недоступны, вы можете использовать мощные анкеры для гипсокартона.

Сфотографируйте готовый органайзер и отметьте меня @hertoolbelt в Instagram. Очень хотелось бы увидеть ваше творение!

Рождественский розыгрыш наличными в размере 100 долларов

Розыгрыш заканчивается 20 декабря 2019 г. в 12:00 по московскому времени.
Rafflecopter в подарок

«Я подтверждаю, что The Home Depot сотрудничает со мной для участия в программе проверки инструментов. В рамках Программы я получаю вознаграждение в виде продуктов и услуг с целью продвижения The Home Depot. Все высказанные мнения и опыт являются моими собственными словами. Мой пост соответствует W Кодекс этики Ассоциации маркетинга в устной форме (WOMMA) и применимые правила Федеральной торговой комиссии».

Ручная работа с Эшли — уроки, видео и бесплатные чертежи по деревообработке своими руками.

1 июня 2020 г. Автор: Ashley

Узнайте, как изготовить индивидуальный оконный кронштейн для портативного кондиционера DeLonghi Pinguino. Привет всем, это краткий пост о том, как я завершил установку окна для моего портативного кондиционера DeLonghi Pinguino. Блок переменного тока поставлялся с оконным кронштейном, который, к сожалению, не совместим с окнами в моем…

Читать дальше »

27 мая 2020 г. Автор: Ashley

Узнайте, как сделать 8-битного Черного Мага из Final Fantasy, используя 2×4 обрезка из деревянного ящика. Всем привет! В этом посте я делюсь подробностями о том, как я создал свое последнее произведение в пиксельной графике: 8-битного Черного Мага из Final Fantasy! Это новый для меня стиль пиксель-арта. Это был…

Подробнее »

29 декабря 2019 г. By Ashley

Эшли делится несколькими фотографиями красивого изготовленного на заказ 6-дюймового латунного квадрата Тони Руло из Hillview Wood & Metal, LLC. Привет всем, сегодняшняя запись в блоге — это быстрый пост «покажи и расскажи». Несколько месяцев назад я заказал изготовленный на заказ латунный квадрат у Тони Руло из Hillview Wood & Metal, LLC. Это…

Подробнее »

21 октября 2019 г. Автор: Ashley

Узнайте, как построить современную детскую кухню из глины с бетонной столешницей и большим количеством места для хранения под ней. Этот проект спонсируется The Home Depot. Когда мой сын был малышом, мне пришла в голову идея построить для него глиняную кухню, потому что у меня остались теплые детские воспоминания о приготовлении глиняных пирогов…

Подробнее »

1 сентября 2019 г. мобильная тележка для вашего настольного фрезерного стола в этом учебном пособии по деревообработке своими руками. Всем привет, сегодня я делюсь подробностями о моем последнем проекте магазина: мобильной тележке для моего настольного маршрутизатора. Я купил настольный фрезерный стол Kreg почти год назад, и, к сожалению, он лежит на…

Подробнее »

31 июля 2019 г. By Ashley

Обновите свои дрели и шуруповерты с помощью более легкой и компактной альтернативы новой серии Atomic Compact от DeWalt. Раскрытие информации: я получил копию комплекта дрели/шуруповерта и ударного шуруповерта серии DeWalt Atomic Compact для обзора. Привет всем, сегодня я делюсь своими мыслями об инструменте, доступном в магазине Home Depot рядом с вами: DeWalt Atomic…

Читать далее »

8 июля 2019 г. By Ashley

Узнайте, как построить тележку для хранения пиломатериалов в гиковском стиле для вашего гаража из двух листов фанеры, из этого пошагового руководства по деревообработке своими руками. Всем привет, сегодня я делюсь подробностями о моей последней постройке: 8-битный Goomba высотой 4 фута, который можно использовать как тележку для хранения пиломатериалов.
