Рубленые стены — полезные статьи о деревянном доме

Что из себя представляют рубленые стены? Это стены устроенные из бревен, уложенных друг на друга продольной частью, соединенные по углам врубками одно в другое. Вдоль бревен прорубается паз, который обеспечивает ширину примыкания между бревнами. Этот паз утепляется прокладкой, в качестве которой используются разные материалы, такие как лен, мох, минеральные ваты. Есть много типов соединения бревен и лафета, но основное которое мы применяем, это норвежская чашка и канадская чашка.

Компания «Северный дом», за долгие годы сотрудничества с Норвежскими и Немецкими диллерами приобрела огромный опыт эксплуатации и строительства срубов домов, бань, коттеджей и других построек из круглого бревна и лафета. Наша компания рубит дома в чашу Канадским и Норвежским способом. Данный способ рубки требует высокого мастерства и опыта плотников, именно такой опыт есть в нашей компании.

Особенности рубки

Все технические условия выполнения данных элементов рубки деревянных конструкций есть в специальном разделе сайта, но хочется выделить главные недостатки при строительстве деревянных домов используя способ рубки «В русскую чашу»:

Если чашу рубить сверху т. е бревно верхнего венца накатывается в уже готовую чашу нижнего венца. Этого категорически нельзя делать т.к. вода так или иначе попадает в чашу и там застаивается, вызывая при этом процесс гниения древесины в перерубах.
Чаша делается круглая, без затесов нижнего венца «Русская чашка». Так делают в основном дома из оцилиндрованного бревна и тоже малоопытные плотники. Так делать не рекомендуется по причине того, что древесина усыхает. Усыхает она равномерно от краев к середине. У древесины ссыхаются мягкие слои и ствол садится. Соответственно плотность примыкания венцов по краям чаши снижается.

Важный момент при рубке деревянных стен — правильно учитывать коэффициенты усадки дома. Многолетний опыт и наблюдения наших специалистов вывели ряд достаточно точных формул учета коэффициентов усадки в зависимости от диаметра и ее конечной влажности. Данные знания помогают при точном расчете оставляемых допусков, которые уходят с усадкой дома оставляют максимально плотными соединения перерубов.

Достоинства рубки бревен «в канадскую и норвежскую чашу»

Учитывая тот факт, что компания «Северный дом» соблюдает все требования европейских стандартов, предъявляемые к качеству материалов и работ для строительства, сбежистость стволов, влажность древесины, используемые способы полностью исключают указанные выше недостатки.
Конусные затесы при усадке исключают образование щелей. В норвежском способе присутствует еще и клиновое соединение, делающее врубку еще плотней и уменьшающее возможность продувания. Зазоры в чашке для усадки рассчитываются от диаметра бревна, при этом бревно не зависает а скользит по конусу. В Норвежском варианте чашка рубится с использованием потайного шипа т.е. курдюка. W- образный паз применяется в основном для домов построенных по Канадской технологии с использованием больших диаметров. При канадской рубке применяется высокоточная подгонка брёвен, с соблюдением определенных зазоров между каждым венцом. После усадки дома брёвна самозаклиниваются, тем самым образуя прочное соединение.

под сижу лишь профессиональным плотникам, технологию самой рубки излагать мы не будем.

Вся информация, приведенная ниже, должна, помочь ознакомиться со способами рубки, облегчить выбор материала или готового сруба, исходя из способа его рубки, а также дать основные рекомендации по его сборке.

Выбор материала

В срубе деревянного дома используют бревна хвойных пород с прямыми длинными стволами. Лес для этой цели, как правило, заготавливают зимой, поскольку в этот период древесина меньше коробится от неравномерной усушки, которой она подвергается в жару, летом.

Толщина заготавливаемых бревен должна зависеть от климатических условий в районе постройки дома. При средней температуре в 40 °С диаметр бревна должен составлять 21-24 см, при 30 °С как минимум 18—19 см, а при 20 °С — не менее 15-16 см. Помимо этого, бревна выбирают с минимальным сбегом (уменьшением) диаметра по всей длине бревна — отклонение между диаметрами концов бревен не должно превышать 3 см.

Значительно облегчает, но при этом и удорожает стоимость изготовления сруба покупка бревен, обработанных заводским способом — готового калиброванного «кругляка» (бревен одинакового диаметра).

Виды рубки стен

Как правило, рубку стен производят из свежесрубленных бревен в стороне от места установки сруба и укладывают бревна без применения пакли. Начинают рубку стен с укладки первого ряда (так называемого первого окладного венца), для которого выбирают самые толстые бревна. Их протесывают с обеих сторон — и с внутренней и с нижней. Ширина нижнего протесанного канта окладного венца не должна быть меньше 15 см.

Каждый последующий ряд — венец — выполняют из одинаковых бревен. Также он может быть подобран и по убыванию толщины бревен. Когда предполагается сделать сруб «под старину», то на каждой нижней стороне бревна всех последующих венцов устраивают только полукруглые пазы, за счет которых, собственно, и достигается плотное сплачивание венцов друг с другом.

Качество сруба зависит от качества выполнения пазов. Дом будет тем теплее, чем плотнее выполнен паз. Нельзя допускать, чтобы пазы прилегали к бревнам только лишь по их кромкам. Устроенные таким образом пазы приводят не только к потерям тепла, но и к повышенной и неравномерной осадке дома, а не исключено, что и к его перекашиванию. Если сруб предполагается выполнить в более современном виде или вы хотите, чтобы стены были более подготовленными для дальнейшей отделки, то помимо выборки полукруглых пазов на бревнах протесывают внешние и внутренние стороны (рис. 2).

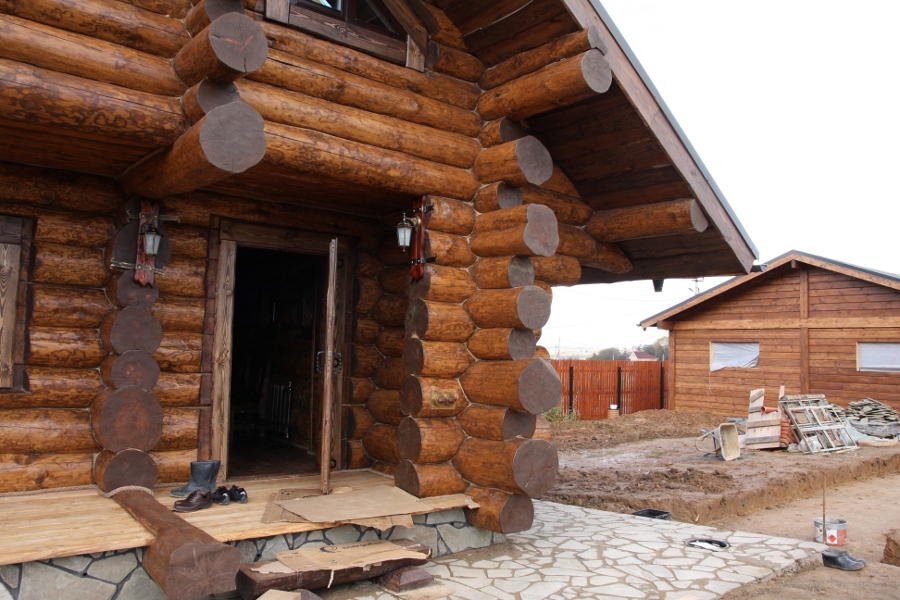

Рис. 1. Классический сруб

Рис. 2. Современный сруб

В большинстве случаев применяют два способа при рубке углов стен — «с остатком» («в обло») или «в угол» («в лапу»).

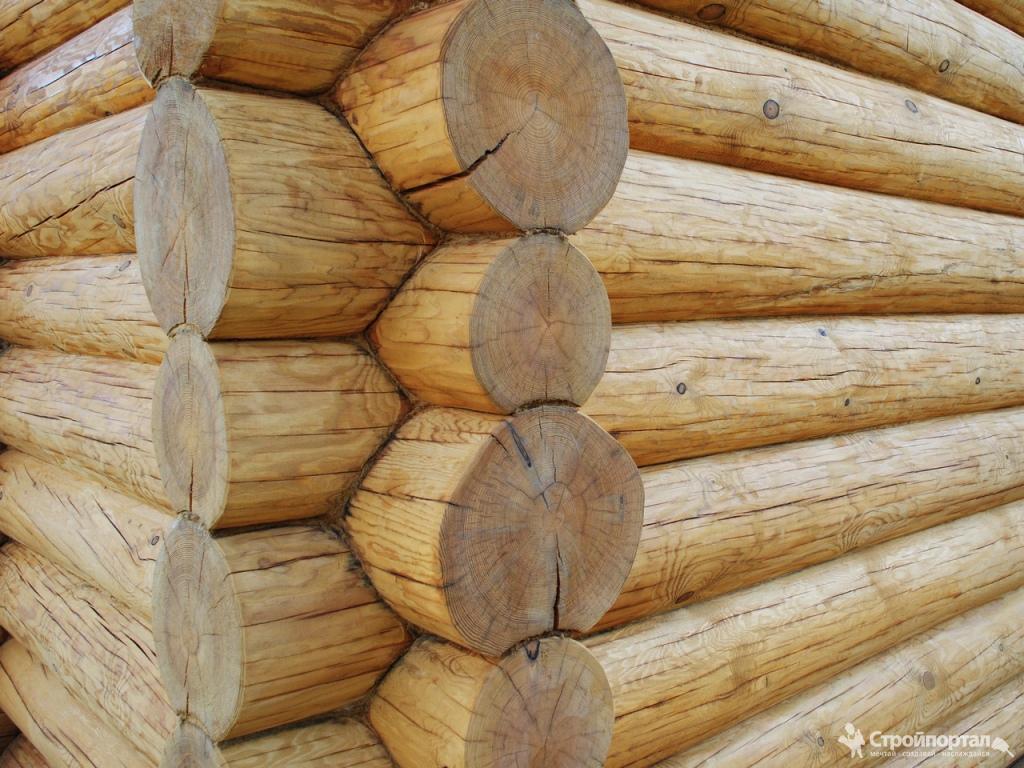

Рубка стен «с остатком» (это когда концы бревен выступают на углах сруба) приводит к потере 50—70 см длины бревна, но зато у дома получаются более теплые углы.

При рубке стен «в лапу» (рис. 3) потери длины бревен не Происходит, но этот способ более трудоемок и требует точной подгонки «лап и использования бревен с одинаковой толщиной. Есть и еще один существенный недостаток у этого способа рубки: он дает дому более холодные углы в сравнении с рубкой «в остаток». Поэтому для утепления углов такого сруба места стыковки бревен «в лапу» дополнительно обшиваются досками либо горбылем.

Рис. 3

С целью повышения прочности сплачивания, венцы сруба можно скрепить между собой при помощи шипов. Толщина таких шипов составляет 2,5-3 см, ширина — 6-7 см, высота — 10-15 см. Под шипы в бревнах устраивают пазы на 2-3 см боль-ше,высоты шипа, а сами шипы устанавливают через каждые 100-150 см.

Готовый сруб накрывают и как бы дают ему «выстояться» в течение 9-16 месяцев. За этот период влажность бревен снижается где-то в 5-6 раз, а за счет усушкщ сруб теряет в высоте 3-6% от своей первоначальной высоты. Сруб высыхает полностью через 2-3 года. Когда сушка завершена, все бревна метят и сруб разбирают. Конечную сборку сруба производят при его установке на фундамент.

Как правильно собирать сруб

Сборку приобретенного сруба может выполнить своими силами и непрофессионал.

Для начала, на месте сборки бревна сруба необходимо разложить по сторонам дома в соответствии с метками на бревнах. Когда установку сруба выполняют на фундамент, в пазы между бревен закладывают пеньку, паклю, мох или войлок. Войлок предварительно пропитывают в формалине или другом составе, который способен препятствовать появлению моли.

Когда дом осядет и сруб полностью высохнет, все его швы повторно заполняют («конопатят») паклей, забивая ее с внутренней и наружной стороны при помощи различных инструментов (рис. 4). Так называемая «конопатка» — это достаточно трудоемкий и дорогой процесс, если приглашать специалистов.

Рис. 4

В качестве альтернативы, значительно облегчающей процесс уплотнения пазов сруба при сборке, а иногда позволяющей и вообще избежать «конопатки», можно предложить применение рулонных уплотняющих материалов. Сегодня на строительном рынке таких материалов появилось достаточно и их главное преимущество в том, что они сокращают время сборки и заполняют пазы более равномерно.

Врубку балок, благодаря которой устраиваются перекрытия первого этажа, междуэтажных и чердачных перекрытий, если она не сделана при изготовлении сруба, можно сделать в процессе его сборки.

Если при сборке сруба делаются проемы для последующей установки дверей и оконГто размеры проемов должны быть выбраны с поправкой на неизбежную усадку сруба. Как правило, для этого над коробками дверей оставляют зазор 5-8 см, а над коробками окон — 4-6 см.

Стены — Рубленые стены

Рубленные стены из бревен

Самая простая и недолговечная конструкция деревянных стен — рубленые стены из бревен. Сейчас существуют различные типы готовых домов, бань и других построек из оцилиндрованного бревна, которые можно купить и собрать на своем участке. Однако финансовые возможности не всегда позволяют осуществить такой проект. В сельской местности, особенно в лесных районах, можно значительно дешевле купить необходимый материал и построить рубленый дом.

Поэтому мы начнем с краткого описания рубленых стен.

Бревенчатые рубленые стены состоят из бревен, уложенных одно на другое горизонтальными рядами и связанных в углах врубками. Для стен выбирают деревья, имеющие прямой ствол со сбегом не более 1 см на 1 м длины (заготовку леса для рубленых стен желательно производить зимой, когда древесина меньше подвержена усушке, загниванию и короблению). Толщина бревен определяется в зависимости от климатических условий, но не должна быть менее 10 см при расчетной температуре наружного воздуха -20° С, не менее 12 см при расчетной температуре -30°С и не менее 14-16 см при температуре -40°С. Как правило, выбирают бревна диаметром не менее 20 см.

Длину бревен определяют в соответствии с конструкцией дома. При рубке стен применяют бревна со средней влажностью 80-90%.

В собранном виде сруб при сушке меньше деформируется, поэтому рубку бревенчатых стен чаще всего выполняют рядом с местом установки и укладывают бревна «насухо», без пакли. После окончания рубки стены должны выстоять от 6 до 12 месяцев. За это время влажность древесины снижается в 3-5 раз. После того как бревна в срубе усохнут, их маркируют, разбирают и возводят сруб уже на пакле, на заранее подготовленном фундаменте.

Начинается возведение стен с подготовки бревен. Ошкуренные бревна протесываются таким образом, чтобы между верхним и нижним диаметром разница была не более 3 см. Если верхний диаметр бревна менее 20 см, то такие бревна для устройства срубов в средней полосе не используются.

Далее бревна нарезают соответственно выбранной длине стен, стараясь, чтобы обрез был перпендикулярен оси бревна. Такое требование связано с тем, что дальнейшая перевязка углов, если перпендикулярность не соблюдена, будет затруднена.

Если бревна все же имеют коническую форму, подбирают толстые и тонкие концы в одном углу (производят «раскомлевку»). В нижние венцы лучше укладывать (конечно, если такие есть) толстые бревна сосны, лиственницы, дуба.

Бревна подбирают еще и следующим образом: в стены с окнами -5 венцов нижних, 2-3 верхних, в стены с дверями — 2 венца нижних, 5 верхних. Необходимо также на середине высоты стены пропустить сплошной венец. В проемах этот венец затем вырезается.

Укладку стен начинают с нижнего (окладного) венца из более толстых бревен, обтесанных на два канта: один — обращенный внутрь дома, другой — со стороны фундамента. Венцы сплачиваются в округлый паз, который выбирается с нижней стороны каждого бревна, а чтобы придать устойчивость, венцы между собой соединяют вертикальными вставными шипами прямоугольного или круглого сечения высотой 10-12 см, располагая их в каждом ряду в шахматном порядке через 1-1,5 м по длине сруба. В простенках необходимо иметь не менее двух шипов на расстоянии 15-20 см от краев.

Рубят бревенчатые стены с остатком и без остатка. При рубке с остатком «в обло», «в чашку» концы бревен перепускают за наружную грань стен на величину диаметра бревна (рис. 48а, 48б). При рубке «в чашку» за счет угловых остатков теряется около 0,5 м на каждом бревне, а выступающие торцы бревен затрудняют облицовку или обшивку наружных стен. С другой стороны, при рубке «в чашку» углы дома получаются непродуваемыми.

Рис. 48а. Операции при рубке «в обло»:

а — разметка чашки; б — вырубка чашки; в — разметка паза; г, д — вырубка овального паза (пунктиром показаны границы паза)

1 -черта; 2 — линия разметки; 3 — гранича паза; 4 — глубина паза; 5 — насечки; 6 — паз

Рис. 48б. Операции при рубке «в обло»: а — вырубка углов; б — срашивание бревен

При изготовлении четырехстенного сруба для укладки первого венца два нижних бревна размещают по линиям двух противоположных стен, поперек этих бревен кладут два других и делают под вырубку чашки. Сделав разметку на обоих концах, бревна переворачивают и по намеченным рискам вырубают чашки, установив бревно на место, проверяют плотность его посадки и подгоняют. Снизу на бревнах всех венцов, кроме нижнего, помимо чашек, выбирают пазы; с этой целью, очертив контуры сечения паза с двух сторон бревна, наносят риски на ширину паза, который затем выбирают топором. Далее бревно укладывают на место. Чтобы выдержать общую горизонтальность, бревна укладывают комлями в разные стороны.

Кроме нижнего венца, допускается стыковать короткие бревна вертикальным гребнем, но не более одного стыка на венец, причем эти стыки не должны располагаться друг над другом. А в верхнем венце стык бревен делается косым натяжным замком с зубом.

Рубка без остатков («в лапу») начинается с разметки вертикальных диаметров. Отвес прикладывается к каждому торцу бревна посредине и линия отвеса очерчивается карандашом. Без такой разметки будут затруднены дальнейшие операции по перевязке углов.

Перевязка углов ведется «в лапу», «закрой лапы» делают с помощью специального шаблона, на листе бумаги вычерчивают две одинаковые окружности, равные среднему диаметру бревна. Если бревна имеют разный диаметр, то средний равен сумме диаметров всех бревен в углу, деленной на количество бревен в углу. Через центр окружности проводят две перпендикулярные линии, соединяют их на окружности — получается вписанный в окружность квадрат. Две вертикальные противоположные стороны делят на 8 частей, две другие — на 2. Через последние точки проводят вертикальную линию. Эта линия при расчерчивании на торце бревна будет совмещаться с проведенным на торце вертикальным диаметром. На сторонах, поделенных на восемь частей, точки соединяют, как показано на рис. 49. Первый шаблон (№ 1) имеет стороны 6/8 и 4/8, второй (№ 2) — стороны 4/8и 2/8.

Далее такие шаблоны переносят на фанеру и вырезают. Там, где прочерчена вертикальная черта, делают маленькие вырезы, шаблоны нумеруют.

Шаблон № 1 прикладывают к торцу бревна посредине, совмещая вырезы с чертой вертикального диаметра, и обводят по контуру; сторона 4/8 идет по наружному углу. Затем начинают закрой бревна, обтесывая его с обеих сторон на 0,5 м. Далее протесывают сторону, обращенную внутрь сруба, расчерчивают остальные части «лапы».

Рис. 49. Вычерчивание шаблона стен «в лапу»:

1 — вычерчивание квадрата по среднему радиусу бревна; 2 —: разбивка сторон квадрата и вычерчивание шаблонов; 3 — готовые шаблоны; 4 — последовательность расчерчивания «лапы» на бревне; 5 — рубка торца бревна; 6 — готовая «лапа»

Если бревна имеют средний диаметр менее 0,22 м, то стороны квадратов делят не на 8, а на 12 частей. Стороны соединяют, шаблоны должны иметь стороны: 8/12 и 6/12 — первый, а второй — 6/12 и 4/12. В крайних нижних и верхних венцах вырезы «лапы» делают со стороны примыкания соседних венцов.

Следующий этап — подтеска постели бревна. Существуют два вида подтески: полукруглый паз и плоская притеска, причем ширина протесанной постели равна радиусу бревна. Второй вид протески проще, и бревна прилегают друг к другу более плотно.

Горизонтальное сплачивание бревен в срубе изображено на рис. 50. Нагели обычно изготавливают из 10-12 мм проволоки, забиваемой в отверстия через каждые 2 м, в простенке ставятся два нагеля.

Рис. 50. Сплачивание бревен в срубе:

а — сплачивание впритеску на металлических нагелях; б — сплачивание в паз на деревянных шкантах; в —: устройство шканта; г — размещение шкантов по длине бревна; д, е — размещение шкантов в простенке (размеры в см)

Бревно ставится на паклю, кроме «лапы», где стык должен быть плотным. Сейчас в продаже есть пакля в рулонах; на 1 погонный метр паза требуется около 0,4 кг пакли. Утепление углов выполняют вертикальными досками, под которые кладут либо слой пакли, либо два слоя рубероида.

Раньше часто вместо пакли использовали мох, например, «кукушкин лен», который, собрав, предохраняли от высыхания. Перед укладкой мох желательно смочить раствором: 0,5 л зеленого масла, 0,2 кг хозяйственного мыла на 1 ведро воды.:

Конопатят швы после устройства перекрытии и крыш. Лучше пользоваться паклей в рулонах, если ее нет, тогда паклю закладывают вручную, затем осаживают специальными конопатками. Осадка рубленых стен через год достигает 10-20 см на дом высотой 3 м. Поэтому вторую конопатку делают через год, а над дверными и оконными проемами оставляют зазор, примерно 5% от высоты проема. Чтобы в доме не было холодно, в первый год зазор забивают доской, перед этим заполнив паклей.

Глубина отверстий для шкантов должна превышать высоту шкантов на 1,5-2 см.

Перед установкой сруба на выровненную поверхность фундамента укладывают гидроизоляцию из рубероида, затем широкую, пропитанную битумом доску-подкладку толщиной 5-6 см, стелят паклю и кладут первый венец, который связывают с фундаментом анкерными стержнями (рис. 51). На него, также по пакле, — второй и т.д. В проемы окон и дверей вставляют косяки (рис. 52), углы стен облицовывают досками (рис. 53).

Рис. 51. Закрепление анкером

Рис. 52. Установка дверной и оконной коробок: а — шип; б — пакля; в — коробка

Рис. 53. Зашита угла сруба: а — войлок; б — лоска

Бетонные и рубленые стены. Преимущества и недостатки рубленых стен

Стены из легкого монолитного бетона благодаря простой технологии их возведения, невысокой стоимости и хорошим эксплуатационным качествам, у застройщиков пользуются спросом. Их делают монолитными или мелкоблочными. На основе таких заполнителей, как шлак, керамзитовый гравий или опилки, производят мягкий монолитный бетон, а топливный или металлургический шлаки идут на изготовление прочного и легкого шлакобетона. Для большей прочности в бетон добавляется песок — 10-20% от объема шлака. Приступая к возведению стен из этого материала, изготавливают переносную щитовую опалубку — высотой 40-60см — из четырехсантиметровых досок. Щиты покрывают изнутри синтетической пленкой или пергамином, и прижимают к стойкам, которые устанавливаются с обеих сторон стены по всей ее высоте. Соседние стойки должны отстоять друг от друга не далее, чем на полтора метра. Каждую пару противоположных стоек стягивают поверху проволочными скрутками, а внутрь опалубки вставляют временные распорки. Шлакобетон укладывается слоями по 15-20см, уплотняется, утрамбовывается, и два-три дня находится в опалубке. Затем она переставляется, но стены, в течение десяти дней, защищают от солнечных лучей и периодически увлажняют. Через месяц стены уже можно штукатурить с обеих сторон. Кирпичная облицовка, с которой возводятся шлакобетонные стены, исполняет роль наружной опалубки.

На рубленые стены, возводить которые предпочтительно из свежесрубленных деревьев, идут бревна лиственных и хвойных пород с одинаковым диаметром. Меняться он может только в пределах одного сантиметра на метр длины.

Углы делаются двумя способами:

с остатком или, как говорят, в «чашку», когда от края чашки до торца бревна оставляют около 25см. Уже на двух таких остатках теряется полметра.
без остатка или в «лапу», что намного экономнее.

Толщина бревен для или сруба бани подбирается с учетом минимальных зимних температур: до –30°С используются бревна диаметром 22-26см; от –35°С и ниже –24-36см. Толщина стен садовых домиков не должна превышать 18-20см. Диаметр бревен для внутренних стен рубленых домов подбирается на 2–4см меньше. Бревна, при сборке сруба, укладываются горизонтальными рядами. На нижний ряд, который опирается на и называется окладным венцом, идут лучшие бревна из дуба или лиственницы. По всей длине бревен, с их нижней стороны, топором выбирают полукруглые пазы, посредством которых венцы примыкают друг к другу. Ширина паза зависит от толщины бревна. По существующим правилам, сруб вначале собирается не на фундаменте, а рядом с ним. Некоторое время он выдерживается, затем размечаются бревна венцов, и сруб переносится на подготовленный фундамент. Для этого на его столбы настилают рубероид, затем кладут обрезки досок, пропитанные битумом, и уже на них — окладной венец. Паклю в пазы укладывают во время окончательной сборки. Стены конопатят два раза: при сборке и спустя один год.

Рубленые брусчатые стены. Ремонт и отделка загородного дома

Рубленые стены | Строим дом своей мечты! Как построить свой дом, ландшафтный дизайн

В городе нас окружают «монстры» из бетона и стекла, но если вы строите дом за городом и хотите целиком окунуться в окружающую природу, то вы, безусловно, отдадите предпочтение деревянному дому. Это возможно только в настоящем русском рубленом доме, где положительна энергетика, где приятны тактильные ощущения от прикосновения к стенам, где цвет золотист, а запах пьянящ. И это только эмоциональные впечатления.

Но деревянные конструкции обладают и массой великолепных физических качеств: они способны выдерживать большие нагрузки на сжатие, растяжение и изгиб; дерево удерживает звуки; правильно сложенный сруб не нуждается в дополнительном утеплении; реагируя на сезонные изменения природы, бревенчатые стены создают внутри помещения наиболее благоприятный температурный и влажностный режим. На Руси таких домов построено большое количество. В настоящем русском рубленом доме вы будете чувствовать себя как в сказочном тереме.

Бревенчатый сруб
Самым удачным материалом для бревенчатого сруба считается древесина хвойных пород — ели, сосны, такая древесина широко распространена и гораздо дешевле древесины твердых пород. Наружные стены выполняют из бревен хвойных пород толщиной не менее 22 см в верхнем срубе, внутренние — из бревен толщиной 20 см в верхнем срубе. Бревна для наружных стен, как правило, опиливают с внутренней стороны, а для внутренних — с двух сторон. Устойчивость всего дома обеспечивается перевязкой продольных и поперечных стен, устройством переруба в поперечных стенах, а также сплачиванием бревен между собой.

Однако для самого нижнего венца (ряда) — окладного — предпочтительнее применить дубовые бревна (диаметр которых, кстати, должен быть несколько больше диаметра бревен для верхних венцов), а еще лучше — бревна мореного дуба, выдержанного несколько лет в воде. Прежде чем приобретать бревна, следует узнать, когда была произведена их заготовка: если зимой, то их смело можно использовать для возведения сруба; если летом, то от таких бревен лучше отказаться, так как они сильнее подвержены гниению. Отобранные бревна должны быть одного калибра, то есть иметь одинаковый диаметр — 22-26 см; изменение диаметра от комля (нижней части) к вершине не должно превышать 1 см на каждый метр бревна. Для того чтобы снизить вероятность образования в древесине трещин при высыхании, в бревнах делается пропил до центра по всей длине.

Первыми укладывают два противолежащих бревна окладного венца, которые следует предварительно обтесать с внутренней стороны и со стороны, укладываемой на фундамент. Ширина затесов должна быть не менее 15 см (для большей устойчивости окладного венца и в целом стен). Предварительно под бревна на гидроизоляцию фундамента настилают подкладку из досок, обработанных битумом, толщина подкладки — 5 см.

На дощатую подкладку кладут слой теплоизоляции (войлок, паклю), и только затем — окладные бревна. Строительство рубленых стен ведется горизонтальными рядами — венцами с чередованием расположения комлей в разные стороны. Каждый последующий ряд соединяется с предыдущим в паз, который выбирается внизу каждого бревна, для более прочного соединения через каждые 1,5-2 м устанавливаются шипы (рис. 13, 14). В пазы же закладываем и теплоизоляцию — пеньку, паклю, войлок.

Приступая к сооружению сруба, следует заранее определиться со способом рубки углов стен, здесь возможны два варианта: без остатка «в лапу» и с остатком «в чашку» (рис. 15, 16). По прочности конструкции оба этих способа равноценны; более экономична, но вместе с тем более трудоемка рубка «в лапу»; рубка «в чашку» увеличивает расход древесины, но вместе с тем такие углы менее продуваются ветром. Техника разметки бревен при рубке «в лапу» требует небольшого пояснения. В первую очередь концы бревен обтесывают с четырех сторон до получения формы квадратного бруса, при этом горизонтальные стороны обтесывают на длину, равную диаметру бревна, а вертикальные стороны — на длину в 1,5 диаметра бревна. Разница в половину диаметра образует так называемый кант.

Для удобства объяснения обозначаем вершины полученного куба как A, Б, В, Г, Д, Е, Ж, З. Вертикальные ребра куба — АБ, ВГ, ДЕ и ЖЗ — делим рисками на 8 равных частей. На ребре АБ отмечаем точки А1 и Б1, которые удалены от вершин А и Б на 1/8 его же длины. Аналогичные операции производим на ребрах ВГ и ДЕ, отметив точки В1, Г1, Д1 и Е1, удаленные от соответствующих вершин на 2/8. На ребре Ж3 точки Ж1 и З1 будут отстоять от вершин Ж и З на 3/8 длины. Соединив вновь образованные точки, получаем многогранник неправильной формы А1, Б1, В1, Г1, Д1, Е1, Ж1, З1. Снимаем лишнюю древесину и получаем «лапу». Для более прочного соединения (чтобы бревна не сдвигались в углах) у внутреннего угла «лапы» можно оставить коренной (или потайной) шип.

На два противолежащих бревна окладного венца укладывают поперек третье бревно оклада и производят разметку для вырубки «чашек», для чего используют специальный инструмент — черту, которая похожа на большой циркуль. Ножки черты раздвигают на половину диаметра нижнего бревна и переносят это расстояние на верхнее бревно (отступив от конца бревна 40-50 см), затем вычерчивают линию разметки и вырубают «чашку». Аналогичные операции производят с другим концом третьего бревна и с четвертым бревном оклада. Установкой верхних бревен на место (при этом возможна дополнительная подгонка «чашек» для увеличения плотности посадки) завершают укладку окладного венца. Разметку и рубку «чашек» на бревнах для остальных венцов производят тем же способом, только здесь дополнительно прорубают пазы (см. рис. 13).

Возведение срубов, пожалуй, можно отнести к древнейшим технологиям строительства. За столетия существования выработались определенные правила строительства срубов, главное из которых — учитывать усадку древесины при высыхании. Следуя этому правилу, сруб следует сначала собрать начерно (отобрать бревна, произвести их разметку и собрать без теплоизоляции), затем пометить бревна (например, пронумеровать) и разобрать. Теперь предстоит выдержать бревна в сухом помещении (либо надежно укрытыми от влаги) в течение 1-1,5 лет. И только затем можно установить сруб окончательно. Принимая во внимание усадку древесины, сруб в черновом варианте делается на 10 см выше, а гнезда для шипов — на 2 см глубже, чем это предусмотрено проектом.

И все же, несмотря на предварительную выдержку бревен, при сборке сруба над оконными и дверными проемами оставляется небольшой зазор (не более 5% от их высоты), который заделывается теплоизоляцией. После того как стены сруба установлены, следует проконопатить все швы между бревнами. Такая, казалось бы, простая операция также должна осуществляться по определенным правилам:
— сначала стены конопатятся снаружи постройки, затем внутри;
— в первую очередь конопатится шов между первым, окладным венцом и вторым по всему периметру сруба; затем — шов между вторым и третьим венцом опять-таки по всему периметру и т. д.

Конопатить каждую стену в отдельности во избежание перекосов нельзя;
— узкие пазы и щели конопатятся так: узкие полоски войлока либо пряди пеньки или пакли приставляются к пазу и плотно вдавливаются. Для этой цели удобно пользоваться тупой стамеской, кроме того, существуют специальные конопатные лопаточки. Такой способ конопатных работ называется «в растяжку»;
— если швы между венцами достаточно широкие, то применяется способ «в набор»: из пакли или пеньки свивается веревка и, сматывая ее с клубка петлями, забивается в пазы и щели, после чего стамеской или лопаточкой уплотняется сначала верхняя, а затем нижняя кромка шва.

По завершении осадки (усадки) бревенчатых стен, когда сруб простоит год-полтора после окончательной сборки, конопатные работы надо повторить. Одновременно с этим из зазоров над дверными и оконными проемами удалить теплоизоляцию и заделать их деревянными брусками. Если дом рублен «в лапу», то следует позаботиться об утеплении углов: их закрывают слоем теплоизоляции и обшивают досками. В это же время можно приступать и к отделочным работам: к обшивке сруба досками, оштукатуриванию по обшивке и т.д.

Сруб из бруса
Когда мы слышим «рубленая изба», то перед нашим взором встает бревенчатая постройка. Это не совсем верно: срубить дом можно не только из бревен, но и из бруса. Брусчатый сруб несколько проигрывает бревенчатому по колориту, но гораздо более прост в сборке и дальнейшей отделке. Брусчатый сруб возводится из бруса с размером сечения 16х16 или 18х18 см. Для южных районов, а также в том случае, если предполагается обшивка сруба досками с устройством теплоизоляционной прокладки, можно использовать брус сечением 12х12 или 14х14 см. Сборка ведется горизонтальными рядами, венцами, с обязательной прокладкой из теплоизоляционного материала.

Через каждые 1,5-2 м венцы сращивают между собой прямоугольными шипами из сухой древесины или цилиндрическими нагелями толщиной около 3 см (рис. 17). Перевязку углов сруба производят любым из трех способов: на коренной шип, шпонкой либо «вполдерева» — все они одинаково надежны и относительно нетрудоемки (рис. 18). Также несложно соединение наружных стен с внутренними перегородками, здесь можно выбрать соединения на коренной шип, «сковороднем» или «полусковороднем». В отличие от бревен, которые необходимо выдерживать в сухом месте, для строительства можно использовать брус, лишь уже прошедший процесс сушки, а это значит, что черновой вариант сборки брусчатого сруба не предусматривается — дом сразу собираем набело.

Рубленые фронтоны: преимущества и недостатки

Рубленные фронтоны – это продолжение стены рубленного дома. Изготавливаются они, как правило, из того же материала, что и сам дом (брёвна, брус, лафет и пр.). Фронтоны из брёвен обычно изготавливаются на крайних стенах, однако могут быть и смешены внутрь, для того чтобы, к примеру, создать балкон.

Рубленные фронтоны, как мы уже сказали, являются продолжением стен и хорошо подчёркивают стиль и целостность всего дома. Такое решение является отличным дизайнерским подходом и может стать настоящим украшением рубленного дома.

Помимо своих декоративных функций, рубленные фронтоны несут и функцию практическую: обеспечивают целостность конструкции и дополнительно утепляют стены. Кроме того, не требуют никакого обслуживания в течение всего периода эксплуатации деревянного дома.

Однако стоит сказать о том, что устройство рубленных фронтонов значительно увеличивает стоимость сруба и может составлять до 1/3 его стоимости. Стропильную систему, которую необходимо создать при возведении рубленного фронтона, довольно сложно монтировать. К ещё одному «неудобству» можно отнести и устройство прогонов.

Каким же образом изготавливаются рубленные фронтоны? Их нарубка производится после завершения рубки колодца деревянного дома. Первое бревно прикрепляют к бревну стены, на которой должен возводиться фронтон. Дальше бревно очерчивают чертой и выбирают паз, после сборки фронтона край бревна отпиливают. В каждом ряду фронтона создаются нагеля, далее брёвна собирают на утеплитель (в основном, вагонку, т.к. она лучше всего держит фронтон). Строители рекомендуют заранее определять, в каких местах будут располагаться окна и двери на фронтоне, для того чтобы потом не пришлось выпиливать нагеля. С одного фронтона на другой устанавливаются прогоны. Если расстояние между фронтонами не превышает 6 метров, то прогоны обычно врубаются на месте. Если расстояние больше, — прогоны врубаются на месте изготовления сруба.
