Ростверки что такое: что это такое? Его виды и особенности

Ростверк что это такое и устройство ростверков ☛ Советы Строителей На DomoStr0y.ru

Содержание

• Понятие «ростверк» и его виды
• Виды ростверка по месту расположения
• Виды ростверков по типу материала
• Виды ростверка по конструктивному исполнению

Конструкция любого свайного фундамента состоит из двух функционально значимых элементов – это сами сваи, предназначенные для восприятия и передачи нагрузки на несущий слой, и ростверк. Что это? В чем состоит назначение и особенность ростверка? Каким он бывает? Об этом подробнее.

Понятие «ростверк» и его виды

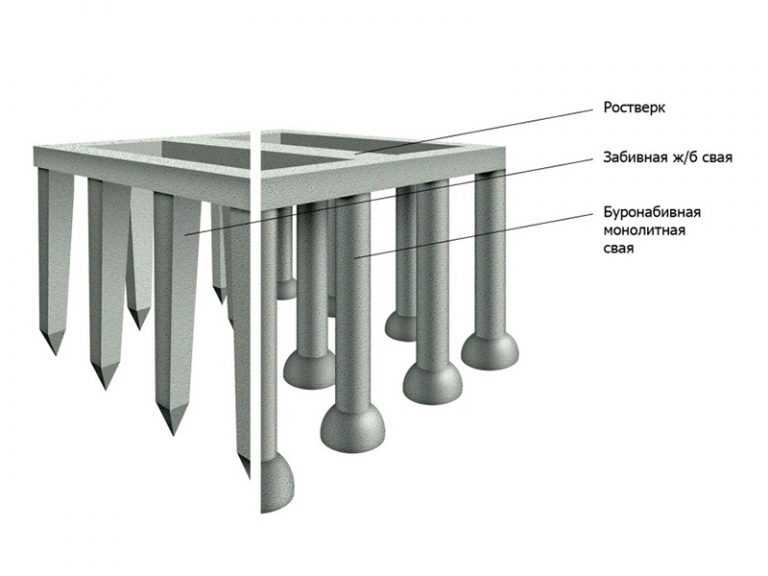

Ростверк – горизонтально расположенная часть свайного фундамента, воспринимающая и передающая нагрузку от стен здания (сооружения) на сваи. Кроме этого функциональное назначение ростверка состоит в равномерном распределении всех усилий посредством объединения отдельных свай в единую конструкцию. Именно поэтому важный момент при его устройстве – обеспечение особой жесткости узлов соединения. В зависимости от типа фундамента, особенностей геологического строения грунтов ростверк может отличаться:

• по месту расположения, то есть лежать на грунте, быть заглубленным или вообще не касаться земли,
• по виду материала, это может быть железобетон, бетон, металлические или деревянные конструкции,
• по исполнению: монолитный, сборно-монолитный, сборный.

Виды ростверка по месту расположения

В зависимости от положения ленты относительно земляного полотна выделяют следующие виды ростверка:

• Высокий, его еще называют висячим,
• повышенный (незаглубленный),
• заглубленный.

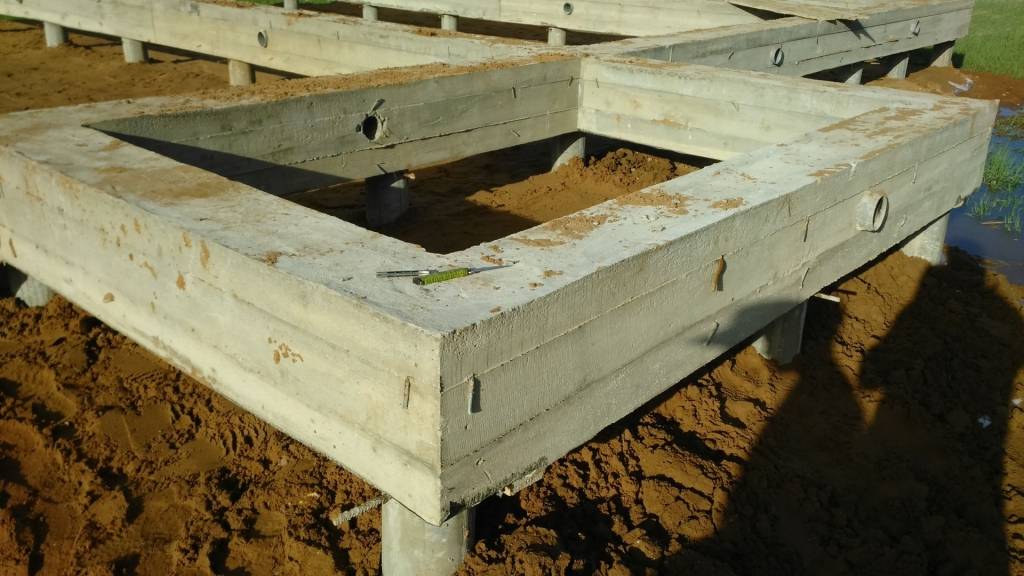

Свайный фундамент, ростверк

Свайный фундамент, ростверк которого устраивается над уровнем грунта, а его нижняя плоскость возвышается на 10 и более сантиметров относительно планировочной отместки земли, называют высоким. Такое решение относится к наиболее рациональным с точки зрения стабильности работы и целостности конструкции при возникновении деформаций замерзшего или пучинистого грунта. Отсутствие требуемого зазора может стать причиной серьезного повреждения ростверка, узлов соединения вплоть до вырывания свай. Результат такого решения – наличие проветриваемого пространства под полом, а это снижение влажности в помещении, летняя прохлада в доме.

Недостаток такого фундамента состоит в отсутствии герметизации пространства между грунтом и нижней плоскостью перекрытия. Свободный доступ морозного воздуха и фактическое отсутствие неподвижной воздушной прослойки увеличивают теплопотери дома. Поэтому в условиях холодного климата пол дополнительно утепляют. Другой вариант – устройство опускающихся в зимний период щитов. Еще один негативный момент – это отсутствие полноценного подвала.

Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта. Основанием ленты служит песчаная или гравийная подушка толщиной 10-15 см, для устройства которой изымается нужный слой почвы и заменяется гравием. Таким образом получают противопучинистую подушку, предотвращающую морозное пучение грунта. Кроме того, гравийная прослойка снижает влажность находящегося под зданием грунта, способствует свободному уходу воды. Преимущество такого варианта ростверка состоит в отсутствии продуваемой полости между перекрытием и грунтом.

Как осуществляется устройство заглубленного ростверка?

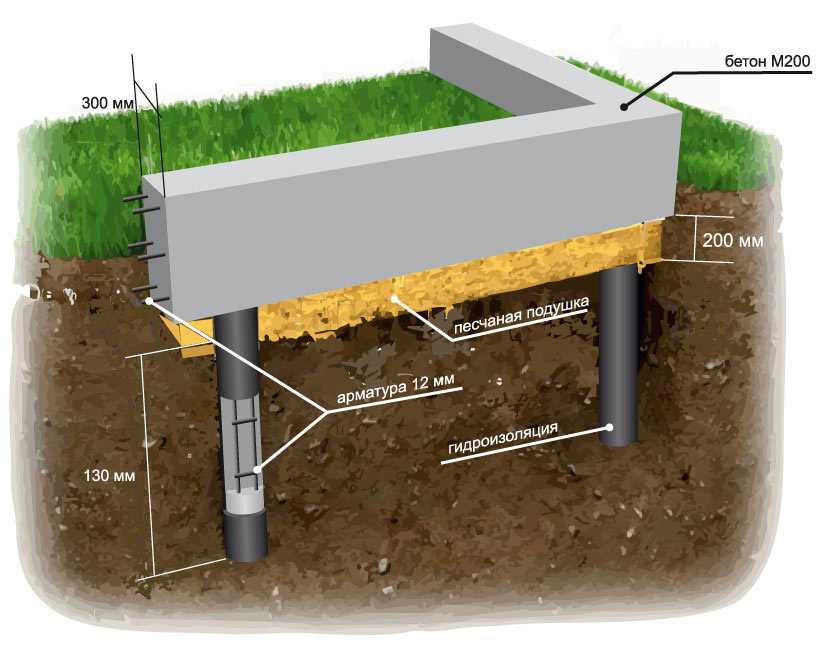

Как осуществляется устройство заглубленного ростверка? Что это? Основное отличие такого варианта состоит в расположении ленты ниже уровня земли. Для этого по линии устроенных свай выкапывается неглубокая траншея, на дне которой устраивается щебеночный слой аналогично выше рассмотренному типу ростверка. Далее в траншею устанавливается опалубка-желоб, производится армирование образованного пространства и его бетонирование. Жесткая связь между сваями и телом ростверка обеспечивается посредством оголовков свай, замоноличенных в ростверке.

Виды ростверков по типу материала

В зависимости от конструктивных особенностей здания, величии действующих нагрузок ростверки могут быть:

• железобетонными,
• металлическими,
• деревянными,
• бетонными.

Ростверк выполненный из железобетона

Ростверк, выполненный из железобетона, отличается высокой несущей способностью, стабильностью работы, надежностью, жесткостью, долговечностью. Именно благодаря таким качествам получил наибольшее распространение. В состав железобетонного ростверка входит арматура, улучшающая прочностные характеристики ленты, и бетон, который при наборе 100% прочности отлично работает на сжимающие нагрузки. Армирование может осуществляться как отдельными стержнями, соединенными в плоский каркас, так и заранее заготовленными пространственными каркасами. Обязательное условие при формировании тела ростверка – обеспечение для арматуры достаточного защитного слоя.

Металлический ростверк выполняется из профильного проката: двутавра или швеллера. Характеризуется высокой прочностью и жесткостью конструкции. Широко применяется при устройстве свайно-винтового фундамента и строительстве одноэтажных зданий. Швеллер укладывается на оголовки металлических свай и крепится посредством сварки. Основной минус такого типа ростверка состоит в его невысокой коррозионной стойкости, что вызывает необходимость проведения ряда защитных мероприятий.

Металлический ростверк

Деревянный ростверк – прерогатива домов из деревянных конструкций. Укладка деревянного бруса на сваю осуществляется через специальную гидроизолирующую прокладку. Для этой цели используют рубероид или толь. Кроме того, во избежание преждевременного гниения древесины сам ростверк обрабатывается специальными пропитками – биозащитными составами. Крепление бруса к свае выполняют болтами или кронштейнами.

Деревянный ростверк

Устройство ростверков из бетона идентично железобетону, с той лишь разницей, что в его конструкции отсутствует какое-либо армирование. Всю нагрузку воспринимает и равномерно распределяет бетон. Оголовки свай на 10 см должны заходить в бетон ростверка. Область применения таких конструкций ограничена одноэтажными зданиями.

Виды ростверка по конструктивному исполнению

В зависимости от конструктивных особенностей ростверк бывает:

• сборным,
• монолитным.

Примером сборного ростверка служит конструкция, выполненная из стальных балок, соединенных, как правило, на сварке. Его основной недостаток состоит в трудоемкости монтажа тяжелых металлических балок, в невысокой прочности и жесткости сварных соединений. Такие ростверки просто укладываются на оголовки свай, закрепляются и не требуют последующего замоноличивания. Это отличный вариант для некапитальных построек, рассчитанных на эксплуатацию 10-20 лет.

Примером сборного ростверка

Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке. Представители этой категории – бетонная и железобетонная лента или плита. Ленточный ростверк получил наибольшее распространение, в то же время плитный незаменим при неблагоприятных геологических условиях грунтов. Его выполнение отличается высокой трудоемкостью, густым армированием и высокой стоимостью.

сборно-монолитный ростверк

Существует и промежуточный вариант – сборно-монолитный ростверк. Состоит из сборных элементов заводского изготовления, собираемых наподобие своеобразного «конструктора» посредством замков и шпоночных соединений. По окончании сборки все соединения замоноличиваются, образуя, таким образом, единую ленту. Нашли свое применение в промышленном строительстве и возведении многоэтажных зданий. Такой ростверк дорого стоит, требует тяжелой техники и высокой точности при монтаже.

Зачем нужен ростверк для забора

При строительстве свайных фундаментов обязательно устанавливают ростверк. Он представляет собой горизонтальную обвязку монтируемых опор, благодаря чему обеспечивается равномерное распределение всех нагрузок от возводимых сооружений по опорным элементам и по грунту.

Многие собственники используют сегодня опоры для стройки легких конструкций, потому интересуются, зачем нужен ростверк на забор и как правильно его устанавливать?

Виды ростверков

Существуют разные виды обвязок, используемых в строительстве. Наиболее часто на практике применяются:

1. Сборная. Собирается из отдельных элементов, к примеру из швеллера или двутавра. Эти части соединяются между собой посредством сварки. Чаще всего такую обвязку используют при возведении нетяжелых сооружений на винтовых сваях, так как она имеет много недостатков: слабая прочность в местах соединения, подверженность коррозийным процессам.
2. Сборно-монолитная. Более надежная технология, нашедшая широкое применение в строительстве промышленных объектов и сооружений. Она предполагает сборку ростверка из отдельных элементов, оснащенных «замками» и шпоночными соединениями. В процессе сборки конструкция становится монолитной. Из-за высокой стоимости не применяется для частного строительства.
3. Литая. Железобетонная конструкция, которая представляет собой армированный каркас, заливаемый бетонным раствором. Отличается высокой прочностью и надежностью. Подходит для стройки тяжелых частных и коммерческих сооружений.

Наименование	Труба 57х3,5мм	Проф. 50х50х2мм	Цена
Свая комбинированная  57*3,5/50*50*2	1000 мм	1500 мм	799
	1000 мм	2000 мм	922
	1500 мм	1500 мм	968
	1500 мм	2000 мм	1098
	1500 мм	2500 мм	1228
	2000 мм	2000 мм	1274
	2000 мм	2500 мм	1404
Свая комбинированная  57*3,5/60*60*2	Труба 57х3,5мм	Проф.60х60х2мм	Цена
	1000 мм	1500 мм	876
	1000 мм	2000 мм	1034
	1500 мм	2000 мм	1210
	1500 мм	2500 мм	1368
	2000 мм	2000 мм	1386
	2000 мм	2500 мм	1544



Что лучше выбрать для забора?

Забор весит немного, из-за этого у собственников и возникают мысли о том, что ростверк для стройки можно и не использовать. Однако строить без обвязки на сваях настоятельно не рекомендуется. Даже относительно легкий забор формирует определенные нагрузки на основание, которые могут распределяться неравномерно.

Неправильное распределение веса по элементам фундамента – наиболее частая причина его разрушения и преждевременного выхода из строя.

Обвязка свай для строительства ограждений осуществляется точно так же, как и монтаж ростверка для зданий. Собственникам следует придерживаться предусмотренной технологии установки, чтобы гарантировать для новой конструкции максимально продолжительные сроки эксплуатации, устойчивость, прочность и надежность.

Прежде чем начинать стройку следует выполнить на участке инженерные изыскания. Они помогут определить типы и характеристики используемых опорных элементов, чтобы они смогли выдержать нагрузку, а также соответствовали особенностям местности.

После исследования осуществляется разбивка участка. В точках монтажа столбов делают небольшие углубления, опоры погружаются в землю вручную или с помощью специализированной техники.

На следующем этапе столбы обрезают до одного уровня и к ним приваривают оголовки. На оголовки укладывается металлический швеллер, который приваривается к трубам.

Ростверк может располагаться как в нижней части ограждения, так и вверху. Он не позволит отдельным винтовым сваям наклониться в ходе использования, не допустит отклонения столбов и в целом увеличит срок эксплуатации конструкции.

ростверк означает на хинди | grillage translation in Hindi

Advertisement — Remove

• Dictionary
• Pronunciation
• Word Network
• Examples
• Thesaurus
• Conjugation
• Rhymes
• Trends

grillage

Hindi: ग्रिलिज

Practice

Transliterate

существительное
• जंगला
• सलाख़ें

Advertisement — Remove

More matches for grillage

noun

grillage beams	ग्रिल्स बेम्स
grillage foundations	ग्रिल्स फाउंडेशन
grillage analysis	ग्रिलेज विश्लेषण
grillage model	ग्रिल्स मॉडल
Структура гриля	. 0052
grillage analogy	ग्रिल्स सादृश्य
grillage girder	ग्रिल्स गर्डर
grillage bottom	ग्रिल्स नीचे
grillage method	ग्रिल्स विधि

Advertisement — Remove

SHABDKOSH Apps

Словарь английского хинди для Android

Словарь английского языка хинди для iOS

Словарь английского языка хинди для Windows

Шабдкош Премиум

Работа без рекламы и многое другое

Узнать больше

Правила пунктуации

Прочитайте эти основные правила, которые помогут улучшить ваш стиль письма и сделать его немного более формальным. Подробнее »

Активный голос и пассивный голос

Эта статья поможет вам понять разницу между активным и пассивным залогом и улучшить ваши письменные и устные языковые навыки. Подробнее »

Улучшение навыков письма

Писать так же важно, как читать и говорить. Письмо помогает создавать четкие и легко читаемые сообщения. Подробнее »

Хинди — Язык и диалект

Язык и диалект трудно понять. Прочитайте эту статью, чтобы узнать, что это значит, и понять их лучше. Подробнее »

Читать больше статей »

См. также

Какое другое слово для ростверка ?

Предложения со словом грильяж

Слова, рифмующиеся со словом грильяж

Переводчик с хинди на хинди

Слова, начинающиеся на

ggrgrigrilgrillgrillagrillag

Что означает грильяж на хинди?

Слово или фраза «ростверк» относится к . См. значение слова «росток» на хинди, определение «росток», перевод и значение слова «росток» на хинди. Учиться и практиковать произношение грильяж. Найдите ответ, что означает ростверк на хинди. देखें Гриль का हिन्दी मतलब, гриль का मीनिंग, гриль का हिन ударя

Теги для записи «grillage»

Что такое grillage на хинди, перевод grillage на хинди, определение grillage, произношение и примеры слова grillage на хинди. Гриль का हिन्दी मीनिंग, гриль का हिन्दी अर्थ, гриль का हिन्दी अनुवाद

Наши приложения тоже хороши!

Словарь. Перевод. Словарный запас.
Игры. Кавычки. Форумы. Списки. И еще…

Попробуйте наши словари и тесты.

Мы предоставляем возможность сохранять слова в списках.

Основные списки слов

Пользовательские списки слов

Вы можете создавать свои собственные списки слов по темам.

---

Войти/Зарегистрироваться

Для управления списками необходима учетная запись участника.

Это функция Premium.

Подпишитесь сейчас

---

Уже являетесь пользователем Premium?

Логин

 Вернуться к началу

Реклама — Удалить

Пояснительный обзор структуры корабельного ростверка

Рас-Аль-Гул — вторник, 03 августа 2021 г.

1

 Конструкция корпуса состоит из усиленных панели; конструкция днища, конструкция борта, конструкция верхней палубы, переборка и т. д. Обычно подкрепленные панели состоят из пластин, балок (маленьких элементов, второстепенный элемент) и балки (большой элемент, основной элемент). Пластина получает нагрузки, такие как давление воды, балка поддерживает нагрузки от плиты и балка поддерживает нагрузки от балки.

Рациональная конструкция ростверка, имеющая балки, пересекающие друг друга (взаимоподдерживающая конструкция), здесь изучается с точки зрения прочности.



Что такое ростверк?
Ростверк состоит из двух слои двутавровых балок, как показано на рисунке. Нагрузка от колонны переносится на опорную плиту и опорная плита передает нагрузку на бетон. Бетон передает нагрузка на верхний слой двутавровых балок, а затем на нижний слой балок. нижний слой двутавровых балок будет передавать нагрузку на бетон внизу и затем к скале внизу.

При назначении груза на судно или баржу, в сторону от физического приспособления его к судну, веса груза и центра необходимо учитывать гравитацию. При работе с тяжеловесным грузом особенно необходимо обеспечить, чтобы подпалубная конструкция судов могла выдерживать нагрузки, создаваемые грузом в морских условиях.

Когда внутренняя структура сосудов не может выдерживать такие нагрузки, для обеспечения нагрузок необходимо устанавливать нестандартные ростверки распределяются от точек опоры груза в конструкцию палубы судна во избежание повреждения груза, судна или того и другого.

Ростверк

На рис. 6.1.1 показана усиленная панель с длина длинной кромки a , короче кромка б и равномерная нагрузка р . Это здравый смысл, чтобы балки располагались в направлении более короткой пролет, так как балки в более длинном пролете не так эффективны. Здесь здравый смысл доказано количественно.

Как результаты для фиксированных граничных условий а для свободно опертых условий в дальнейшем аналогичны применяется граничное условие [1].

Максимальное напряжение S _Y генерируется в средней точке O на рис. 6.1.1, а напряжение S _Y и DEVELECT D -DEVELECT D — D -DEVELECT D. : отклонение в точке O .

Применяя следующие обозначения, максимум напряжение s _y описано ниже.

I _x и I _y — секционные моменты инерции с эффективной шириной

M и N — числа балок

E _x и E _Y — дистанции от центра гравита до лицевых плат. = B / ( M +1) и L _y = A / ( N +1) / ( N +1) / ( N +1) / ( N +1) / ( N +1) / ( N +1) / ( N +1) /. / l _x и iy = I _y / l _y

2 соотношение жесткости и длины кромки направления (коэффициент взаимной поддержки)

а = и _х / и _у

Вес на единицу площади ростверка конструкция как

W ₁ , и вес на единицу длины балок в более длинных и коротких направления как Вт _x и Вт _y соответственно, получается следующее соотношение.

Обычно одни и те же несущие балки должны применяется для направлений X и Y во взаимно опертом ростверке состав. Применяя этот принцип, получают следующие результаты.

я _х = я _у               Z _x = Z _y             W _x = W _y

В разд. 1.8, Оптимальная конструкция сечения балки, отношение между модулем сечения балки и ее удельным весом длина объясняется. Этот принцип можно применить к балкам, предполагая, что стенка толщина 12 мм. Результат показан в уравнении. (6.1.7).

Вт _г = 1 . 5 Zy

Где,

W _y : вес единицы длины балки в кгс/м

Z _y : момент сопротивления балки в см ³

Уравнения. (6.1.7) и (6.1.3) в (6.1.4) а при условиях, описанных (6.1.5) и (6.1.6), удельный вес площадь Вт 1 балка определяется следующим уравнением.

Где ростверк (взаимнооперный) расположение не применяется, обычно используется расположение балок в одном направлении. применяемый. В этом случае получается вес на единицу площади W ₀ положив a = 0 в уравнении. (6.1.8). Соотношение веса Вт ₁ / Вт ₀ взаимоподдерживаемые, а расположение балок в одном направлении задается как следует:




Отношение уравнения. (6.1.9) показано на рис. 6.1.2 с a по горизонтальной оси и b / a в качестве параметра. Видно, что меньший b / a , что означает тонкий прямоугольный и больший коэффициент взаимной поддержки, принесет больший вес. разница. Важно отметить, что отношение Вт ₁ / Вт ₀ всегда больше 1,0, что означает, что взаимно поддерживаемое расположение всегда тяжелее, чем однонаправленная балка. Этот результат согласуется со здравым смыслом дизайнера.

Напряжение s y в точке O на рис. 6.1.1 в направлении короткой кромки выражается уравнением (6.1.1) и напряжение s 90 225 x 90 226 в той же точке 90 225 O 90 226 в направлении длинного края выражается как следующие уравнения:

s _x / s _y is proportional to the square of b / a which means for a slender panel, s _x is намного меньше, чем s y , и условие взаимной поддержки будет пропадать.

Четный в случае квадратной панели расположение в одном направлении лучше, чем взаимно поддерживаемое расположение, потому что соотношение веса между двумя балками с модулем сечения Zy и одна балка с модулем сечения 2 Zy составляет:

А в Рис. 6.1.2, Вт ₁ / Вт ₀ = 1 . 41 для б / а = 1 . 0 и а= 1 . 0 то же самое история. Что касается минимального веса конструкции ростверка, то Яги и Ясукава известно, а исследование Китамуры как метода нелинейного программирования также полезно.
