Фундамент на основе ростверка – основание здания, закладываемое в случаях использования вертикальных опорных элементов. Ростверк – цокольная обвязка, благодаря которой сваи или столбы соединяются в монолитную единую конструкцию, которая может выдержать значительные продольные и вертикальные нагрузки. Ростверк выполняется в виде балки или плиты, завершающей ленточное или свайное основания и установленной на эти несущие элементы.

Мы выполняем работы по сооружению бетонных или железобетонных ростверков. В зависимости от вида фундамента устройство бетонного ростверка требует использования различных технологий.

Последние выполненные объекты

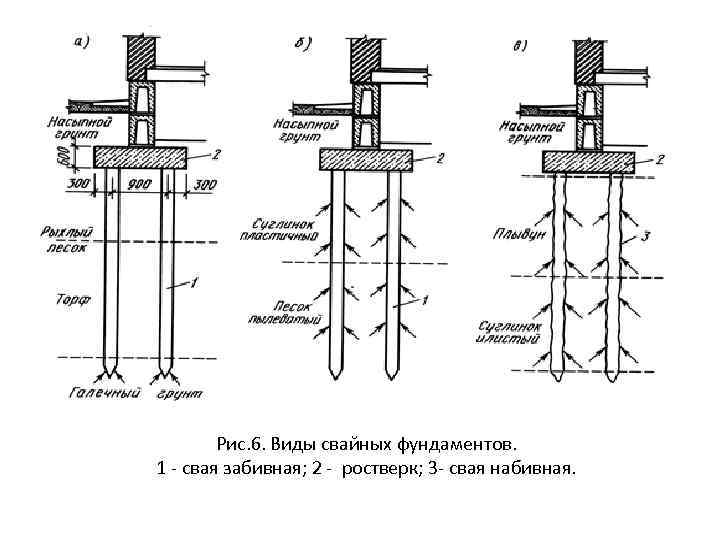

Ростверк для свайных фундаментов

Ростверк со свайным фундаментом сооружается для того, чтобы нагрузка на сваи распределялась более равномерно, а в случаях возведения строений из кирпича, газобетона или пеноблоков такой фундамент необходим, так как он становится основанием для кладки.

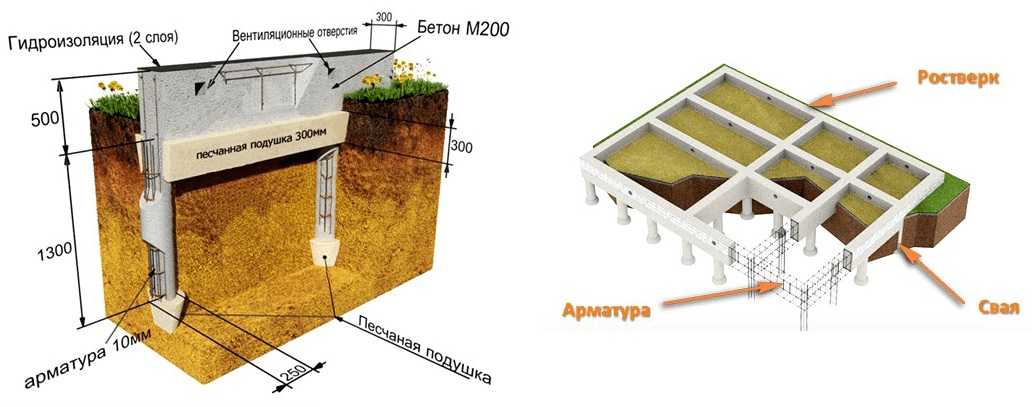

Устройство ростверка свайного фундамента может быть монолитным, связывающим все сваи, или ленточным (балочным), соединяющим опоры последовательно. Ленточный возводится под несущими стенами, а плитный – по всей площади строения. От выбора типа зависит смета ростверка для свайного фундамента.

Технология свайного фундамента с ростверком различается в зависимости от того на какой высоте от земли он возводится:

• Висячие или высокие, размещаемые над землей. Его сооружают вне зависимости от типа грунта для сооружений с относительно небольшим весом. В этом случае необходимо проводить дополнительное утепление пространства между конструкцией и землей.
• Наземные или промежуточные, подошва которых устраивается на песчано-гравийной подушке. Его строительство возможно только на непучинистых или слабопучинистых грунтах, иначе при морозном пучении могут возникнуть трещины или произойти отрыв ростверка от свай.
• Низкие или заглубленные ростверки заглубляются в грунт (в пучинистых почвах на глубину их промерзания), их возведение целесообразно при строительстве зданий большого веса. В этом случае необходимо устройство опалубки ростверка.

Фундамент — монолитная плита с ростверком — наиболее распространен, так как он может применяться при строительстве зданий любого типа, возводимых практически из любых стройматериалов.

Еще одно разделение ростверков – на сборные и монолитные. Устройство сборных ростверков подразумевает использование готовых железобетонных или металлических изделий, соединяемых между собой. Монолитные ростверки – цельная конструкция, которая заливается непосредственно на строительной площадке.

Устройство сборных ростверко требует использования тяжелой техники, к тому же время их использования меньше. Смета устройства железобетонного монолитного ростверка не всегда выше, чем у сборных, но они превосходят первый вариант по характеристикам. Поэтому сборные типы лучше выбирать для строений, рассчитанных на небольшие нагрузки и не слишком длительный срок эксплуатации.

+7 (499) 745-96-36,   +7 (985) 877-37-07

Заказать ростверк для фундамента

Существует промежуточный вариант: устройство сборных монолитных ростверков. В этом случае элементы заводского изготовления собираются на стройплощадке, а затем заливаются раствором и создают монолитную конструкцию. Подобная технология применяется при возведении зданий повышенной этажности и в промышленном строительстве.

Компания БУРИНЖСТРОЙ занимается устройством ростверков любого типа. Наличие собственного парка строительной техники, опыт, полученный на стройках Санкт-Петербурга, бригады рабочих и инженеры, обладающие знаниями современных технологий – все это гарантирует высокое качество выполненных работ, а объемы заказов позволяют нам предлагать наиболее выгодную стоимость работ по устройству ростверка в СПБ.

Устройство ростверка свайно-винтового фундамента

Высокий ростверк фундамента из винтовых свай

Высокий ростверк – это распределительная балка или плита, объединяющая головы свай и перераспределяющая на них нагрузку от вышерасположенных конструкций, тогда как ее подошва располагается выше поверхности грунта.

К распределительным балкам относят: брус, бревно, балки сортового проката (швеллер, двутавр, уголок).

Обвязка свайно-винтового фундамента брусом или бревном

Обвязочный брус (рис. 1) – самый распространенный тип обвязки, применяемый при строительстве деревянных, каркасных строений. Сечение бруса используется: 150х150 мм при максимальном шаге между сваями 2 500-2 700 мм, 200х200 мм – при шаге 3 000 мм. Крепится к оголовку шпилькой.

Рисунок 1

Металл в отличие от бетона не впитывает влагу (хотя иногда на нем может образовываться конденсат), поэтому вопрос обустройства гидроизоляции для свайно-винтового фундамента не имеет столь принципиального значения. Тем не менее все же рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (см. рис. 2). Первый венец бревенчатого строения можно укладывать прямо на оголовок. Главное достоинство бревна – сохранение целостности древесины, что повышает устойчивость материала на прогиб. Оцилиндрованное бревно дает больший прогиб по отношению к цельному. Это связано с нарушением целостности твердых слоев древесины.

В случае с бетонными фундаментными конструкциями для увеличения срока службы обвязки целесообразно первый венец строения делать из дуба или лиственницы. При строительстве фундамента из винтовых свай от этих мер можно отказаться, но только при условии соблюдения высоты ростверка не менее 500 миллиметров от уровня земли.

Обвязка свайного фундамента при помощи бруса или бревна – самый экономичный, и в то же время быстро реализуемый вариант. Он требует, чтобы сваи находились на одном уровне, чтобы избежать деформации обвязки. Если же уровни оголовков не соответствуют друг другу, то выравнивание выполняется методом частичного выпиливания бруса (бревна).

Рисунок 2

Стыковка бруса (бревна) – следующий этап в устройстве обвязки (рис. 3). Для соединения пропорционально каждому из брусков сверху и снизу выполняются распилы, брус (бревно) складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от влаги, проложены джутом.

Рисунок 3

Что касается использования антисептиков для обработки бруса или бревна при устройстве ростверка, эта процедура обязательна только для бетонных фундаментов. В случае выполнения обвязки свайно-винтового фундамента она носит рекомендательный характер, разумеется, также при условии соблюдения высоты ростверка не менее 500 мм от уровня земли.

Обвязка свайно-винтового фундамента швеллером или двутавром

Конструктивное решение металлического ростверка определяется в зависимости от нагрузок на фундамент СП 16.

Обвязка металлическим швеллером или двутавром может выполняться как с привлечением строительной техники, так и вручную (в зависимости от типоразмера швеллера или двутавра).

Швеллер (см. рис. 4 – 7). В зависимости от конструктива может укладываться плашмя или на ребро. Вариант ребром лучше работает на изгиб, но возникает момент кручения, поэтому рекомендуется спаренный швеллер.

Швеллер, уложенный плашмя (полками вниз), с шагом сваи более 2 000 мм, уже дает прогиб под собственным весом (согласно расчетам), поэтому по этой технологии целесообразно проектировать расстояние между сваями не более 2 000 мм.

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Двутавровая балка (см. рис. 8). Этот вид ростверка целесообразно применять при реконструкции фундамента.

Рисунок 8

Так как сортовой прокат (швеллер, двутавровая балка) имеет достаточную толщину (5 и более миллиметров), а условия эксплуатации высокого ростверка предполагают подверженность только атмосферной коррозии, подобные конструкции, даже при условии отсутствия дополнительной антикоррозийной защиты, будут эксплуатироваться весь срок, предусмотренный нормативными документами (ГОСТ 27751 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения»). Несмотря на это, после того как конструкция сварена, ее (хотя бы из эстетических соображений) стоит обработать антикоррозийным составом.

Низкий ростверк фундамента из винтовых свай

Низкий ростверк (рис. 9) – это распределительная балка, объединяющая головы свай и перераспределяющая на них нагрузку от вышерасположенных конструкций, а ее подошва располагается на поверхности грунта либо ниже. В отличие от высокого он распределяет нагрузку не только по оголовкам, но и на грунт (основание) под ним.

При использовании этого вида ростверка необходимо соблюдать требования, актуальные для бетонных фундаментов, например, в части устройства гидроизоляции и использования антисептиков (в случае строительства каркасно-щитового или деревянного сооружения), а также позаботиться о соблюдении правил обустройства цоколя (подробнее в разделе «Отделка цоколя»).

Высота ж/б ростверка определяется расчетом согласно СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003». Армирование производится сетками или стержнями, как правило, из арматуры А-III (А400). Для ростверка применяется бетон с маркой прочности не ниже В15 или В20. При расчете ростверка, также как при расчете свайного поля, необходимо учитывать неравномерность распределения нагрузок по фундаменту.

Рисунок 9

Еще один возможный вариант – плита на винтовых сваях.

Типовые узлы соединения ростверка со сваей

Ростверк из бруса 200х200

Для предотвращения гниения обвязочный брус покрывается антисептирующим составом (антисептик для дерева). Между оголовком и брусом помещается гидроизолирующая прокладка в 1-2 слоя. Брус крепится к оголовку шпилькой (диаметр шпильки – 10-12 мм). После сварочных работ все сварные соединения покрываются антикоррозийным составом.

Вариант 1

Вариант 2

Ростверк из швеллера 20

Для обвязки свай используется швеллер. Все металлоконструкции, а также сварные соединения должны покрываться антикоррозийным составом. При использовании швеллера большего размера чем №24 необходимо укрепить оголовок сваи косынками для обеспечения равномерного распределения нагрузок.
