Устройство ростверка
Оглавление:
Свайный ростверк или обвязочная балка — это железная или железобетонная конструкция, которая объединяет все верхние части свай фундамента. Верхние части также называются оголовками свай.
Назначений у ростверка несколько:
— на его поверхность устанавливается сам дом;
— обеспечивается равномерное распределение нагрузки дома на все сваи;
— связываются все сваи воедино, что обеспечивает более надежное стояние фундамента.
Следует отметить, что на свайный ростверк можно устанавливать относительно нетяжелые дома в один-два, максимум в 3 этажа. Как правило, такие дома выполнены из бруса, сруба или панелей.
В зависимости от используемых материалов различают два вида ростверков: бетонные и металлические. Бетонные ростверки способны выдерживать более тяжелую нагрузку. Металлические ростверки быстро устанавливаются, но их срок службы меньше из-за коррозии материала.
По своей сути бетонные ростверки схожи с ленточным фундаментом, только для ленточного фундамента роль опалубки выполняет траншея в земле, а для создания бетонного ростверка необходимо возводить деревянную опалубку.
Бетонный ростверк
Бетонный ростверк схож с ленточным фундаментом, но, как правило, ростверк находится или непосредственно на земле, или на некотором возвышении от нее. Чаще всего используется возвышенный ростверк. Уровень возвышения зависит от исходных условий участка. Если участок ровный и не заболоченный, то такое возвышение в среднем составляет 20-30 см.
Размеры бетонного ростверка следующие:
— ширина на 20-30% больше, чем ширина стены устанавливаемого дома;
— высота (именно ростверка, а не его возвышения над землей): для одноэтажного дома — 30 см, для двухэтажного — 40 см, для трехэтажного – 50 см.
Бетонный ростверк зарекомендовал себя как надежная, проверенная годами конструкция. Его срок службы при правильном монтаже и эксплуатации практически неограничен. Однако к основному неудобству при его создании можно отнести то, что бетон долго сохнет (около месяца). В течение этого времени никакие строительные работы проводить невозможно. Также, при создании такого ростверка необходимо правильно уплотнять заливаемый бетон.

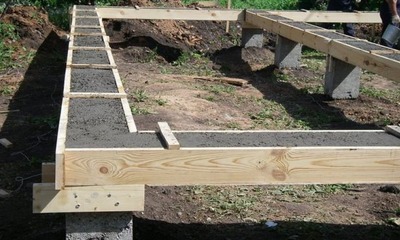

Опалубка для ростверка
Опалубка — это временная деревянная конструкция напоминающая желоб, в который устанавливается арматура и заливается бетон. Она необходима для придания нужной формы бетону в момент его высыхания и затвердевания.
Опалубка для ростверка создается из досок или фанеры, материал сколачивается между собой гвоздями или крепится саморезами. После окончательного застывания бетона опалубка снимается. Деревянный материал можно использовать несколько раз.
В зависимости от выбранной высоты ростверка, опалубка может располагаться как на земле, так и на возвышении. Для фиксации опалубки используются распорные деревянные бруски. Создавать опалубку и распорные бруски необходимо таким образом, чтобы они смогли выдержать вес заливаемого бетона и арматурный каркас ростверка.
Если опалубка возвышенная, то она состоит из нижней части и двух боковых стенок. Боковые стенки создаются из цельных листов фанеры или досок, а в нижней части опалубки проделываются отверстия под сваи. Далее нижняя часть опалубки надевается на сваи, причем проделанные отверстия должны быть под размер сваи, а если получился зазор, то его необходимо заделать с помощью деревянных пластин таким образом, чтобы через щели не вытекал сырой бетон. Также, чтобы дерево не высасывало воду из бетона, желательно постелить на опалубку полиэтиленовую пленку.
Армирование ростверка
Армирование ростверка – это процесс создания железной или композитной конструкции, которую в дальнейшем помещают внутрь деревянной опалубки. Армирование предназначено для придания ростверку прочности и одновременно с этим гибкости. Гибкость необходима для устойчивости ростверка к вибрации.
При создании конструкции из арматуры лучше использовать стальные прутья, а не композитные, так как композитные имеют низкую адгезию с бетоном.
Оптимальный диаметр используемых прутьев составляет 10-14 мм. Желательно, чтобы длина прутьев была равна длине стены дома. Если прут короче стены, то допускается наращивание методом сваривания вместе двух (или более) прутов.
Каркас из арматуры формируется следующим образом:
— расстояние от внешних прутьев арматуры до стенок опалубки должно быть 2-3 см;
— стержни арматуры располагаются друг от друга на расстоянии 10 см;
— все стержни крепятся между собой с помощью рамки, расстояние между рамками составляет 20 см. Рамка выполнена из той же арматуры;
— созданный каркас необходимо надежно зафиксировать (приварить к арматуре, выступающей из свай). Это делается для того, чтобы в момент заливки бетона каркас не съехал.
После установки арматурного каркаса внутрь опалубки, производится залива бетона.
Стены дома будут крепиться к ростверку с помощью специальных фундаментных болтов. После заливки бетона в его верхнюю часть погружаются фундаментные болты с шагом 0.5 м. Если длина ростверка на определенном участке менее 0.5 м, то болтов должно быть 2.
После застывания бетона на ростверк кладется специально подготовленная деревянная балка. Подготовка балки заключается в том, что в ней высверливаются отверстия под стержни фундаментных болтов.
На ростверк укладывается гидроизоляция (рубероид). Балка вдевается в торчащие стержни болтов, сверху накидывается контргайка и вся эта конструкция затягивается гайками. Все, деревянная балка надежно привинчена к ростверку.
Металлический ростверк
Металлическим ростверком сваи обвязываются значительно быстрее, по сравнению с железобетонным аналогом. К тому же металлическая конструкция обладает меньшей стоимостью и весом. Такой ростверк крепится к железным сваям при помощи сварки.
Металлический ростверк создается с помощью металлопроката. С помощью такой обработки металла получаются разные формы балок:
— швеллер;
— квадратный профиль.
Двутавр – это металлическая балка, напоминающая в сечении букву «Н». Такая балка в 30 раз жестче и в 7 раз прочнее квадратного профиля. Однако за повышенную жесткость и прочность приходится платить дополнительным весом: без специальной техники такую балку не поставить на сваи.
Далее представлены балки, вес которых значительно меньше чем у двутавра.
Швеллер – металлическая балка, напоминающая в сечении букву «П».
Квадратный профиль – это труба с сечением в форме куба.
В качестве ростверка для одноэтажных строений пригодны швеллер и квадратный профиль, для двухэтажных домов – двутавр.
Видео: виды ростверков
Вам может быть интересно
Бетонный ростверк: виды, технология, назначение
Бетонный ростверк на протяжении многих лет используется в промышленных технологиях, но в частном малоэтажном строительстве становится популярным лишь сейчас. Ростверк из бетона представляет собой каркас, верхнюю часть свайного либо столбчатого фундамента, призванную объединить в единую монолитную конструкцию все элементы.
Фундамент на бетонных сваях с ростверком получается более прочным и надежным, выдерживает серьезные нагрузки. Обычно ростверк выполняют в формате плиты или ленты. Плиты объединяет головки свай, лента – лишь те сваи, что находятся рядом. В конструкции фундамента с ростверком используют армированные буроналивные сваи сечением 25-40 сантиметров, которые опускают на глубину 1.6-3 метра и располагают на расстоянии друг от друга в 1-2 метра. Ростверк может быть монолитным или сборным.
Бетонный ростверк по винтовым сваям обладает двумя основными преимуществами – стойкостью к выдавливающей силе и прочностью бетона, исключая прогиб при больших нагрузках. Подходит для строительства домов из пеноблока, кирпича, газосиликата, любых непластичных материалов. Кроме того, ростверк используется в случаях, когда: нужно сделать более эстетичным цоколь, утеплить пространство под зданием, проложить под ним коммуникации, построить забор.
Нельзя устанавливать бетонный ростверк на сваях винтовых на текучих грунтах, на глубоких торфяниках, в скальных основаниях. На каменистых грунтах лучше устанавливать винтовые сваи с литым наконечником.
До начала устройства ростверка
Перед тем, как монтировать винтовые сваи с ростверком из бетона, нужно все подготовить и просчитать. Разметку осуществляют по расчетам и с рулеткой. Заранее готовятся стальные прутья для армирования в нужном количестве, щиты для монтажа опалубки. Может понадобиться болгарка (для резки арматуры), другой инвентарь и инструмент для проведения работ.
Чтобы работать было удобнее, опалубочные щиты и крепления лучше рассортировать по маркам, размерам. Все остальные приспособления и материалы те же, что нужны для любых работ с железобетоном. Прежде, чем устанавливать винтовые сваи с бетонным ростверком, необходимо выполнить ряд мероприятий (по стандарту).
Что нужно сделать перед установкой ростверка:
- Составить акты приемки основания фундаментов по схеме.
- Определить места складирования, пути движения механизмов, укрупнения сеток арматуры, опалубки, подготовить все инструменты и оснащение к работе.
- Должны быть завершены песчаная и бетонная подготовка под ростверк.
- Обустроено временное освещение объекта, подключение аппаратов.
- Отметить на поверхности места монтажа опалубки для заливки.
Типы и назначение ростверков
Конструкция ростверка может быть разной в зависимости от назначения, типа, функций.
Виды ростверков по типу используемого материала:
- Деревянный – обвязка выполняется из уложенных на оголовки свай брусьев.
- Бетонный – используется для создания самых тяжеловесных конструкций, где в роли опоры здания выступают бетонные балки, правильно связанные со сваями в монолитный каркас.
- Металлический – ростверк представляет собой каркас, выполненный из приваренных к оголовкам винтовых свай металлических балок.
Отдельно стоит упомянуть свайный куст – для этого вида ростверка характерно использования нескольких свай, скрепленных в верхней части между собой. Они работают вместе в виде своеобразных «пучков», погружаются в грунт рядом друг с другом для эффективного принятия и распределения точечной нагрузки либо нагрузки от колонн. Обычно такой тип ленточной конструкции ростверка используют в энергетическом и промышленном строительстве. В частном строительстве своими руками обычно выполняют бетонный ростверк.
Ленточные фундаменты с ростверками
Данный тип фундамента становится надежной и прочной опорой для сооружения. Конструкция с ленточным ростверком может быть реализована двумя способами – одну технологию используют выше уровня грунта, другую – в процессе создания решетчатой конструкции, которая призвана брать на себя определенную часть нагрузки.
Обычно ленточные фундаменты с ростверком обустраивают на территориях со сложным рельефом, на склонах, так как выбор конструкции позволяет сделать основание надежным, но не требует привлечения спецтехники, сложных проектировочных работ, идеально подходит для строительства зданий из облегченных материалов.
Чтобы реализовать данный тип свайно-винтовых конструкций, понадобится позаботиться о нескольких моментах: обязательна засыпка песка слоем в 30 сантиметров под бетонный каркас, нужно выполнить гидроизоляцию опор и решетки (из рубероида, полиэтиленовой пленки или асбоцементных труб), важен тщательный расчет шага и количества свай, толщины ростверка, других параметров.
Для забора
В данном случае преследуют задачу обеспечения полноценной защиты конструкции ограждения, которую не может выполнить обычный плоский забор. Проектирование ростверка для забора мало чем отличается от аналогичной конструкции для фундамента дома – функции, материалы, проект идентичны.
Для свайного основания
Столбчатый фундамент с ростверком обустраивается для определенных конструкций зданий, гарантируя нужные параметры жесткости и веса каркаса. Чтобы опорные колонны не падали, выполняют обвязку монолитным деревянным, металлическим либо железобетонным поясом.
Схемы свайного основания сооружений:
- Столбы, опирающиеся на насыпь из щебня без заглубления в почву. Основание дома получается жестким, удается исключить просадку.
- Заглубление в грунт колонн с навесным поясом – самая распространенная схема свайных фундаментов.
- Без ростверка – актуально для возведения небольших зданий.
Виды по размещению
В соответствии с размещением ростверка касательно уровня земли есть несколько вариантов его конструкции. Выбор конкретного проекта осуществляют в соответствии с требованиями к основанию, особенностями территории, будущего здания.
Высокий
Высокий ростверк находится на 25 сантиметров и более над поверхностью почвы. Благодаря такому варианту удается добиться дополнительной вентиляции пола и исключить риск появления сырости и плесени. Возвышение ростверка над землей позволяет регулярно осматривать состояние фундамента, выполнять ремонт вовремя.
Подпольное пространство можно использовать для хранения инструмента, садового инвентаря, других вещей. Основной недостаток данного типа ростверка – отсутствие возможности создать полноценное подвальное помещение.
Повышенный
Повышенный ростверк самый популярный в строительстве, находится на уровне грунта. Основанием под ленту выступает песчано-гравийная подушка толщиной в 10-15 сантиметров, для ее сооружения удаляют нужный объем грунта, заменяя его на гравий. Таким образом удается обустроить противопучинистую подушку, которая не дает грунту подниматься при морозе.
Подушка из гравия понижает уровень влажности в грунте, не позволяет под фундаментом скапливаться воде. Основной плюс данного типа ростверка – отсутствие между грунтом и перекрытием продуваемого пространства, что значительно улучшает теплосберегающие характеристики.
Заглубленный
Такой ростверк находится ниже уровня земли, в специальной траншее, куда устанавливаются сваи, монтируется опалубка с последующей заливкой бетонным раствором. Помещение на таком фундаменте получается долговечным, надежным, с прекрасными теплосберегающими свойствами.
Свайно-ростверковые фундаменты
Выбор технологии возведения свайно-ростверкового фундамента зависит от многих факторов. Определенную роль играет учет особенностей конструкции, марка бетона для ростверка, используемые материалы и технологии.
Технология ростверка с буронабивными сваями
Основание с ростверком на сваях буронабивных должно выполняться обязательно при строительстве на склонах, неровном рельефе, почвах неустойчивого типа. Это хороший выбор при возведении небольших домов и зданий средних масштабов. Буронабивные фундаменты с ростверком обладают более высокой несущей способностью в сравнении с ленточными и монолитными основаниями, обходятся значительно дешевле.
Буронабивные сваи выдерживают нагрузки до 1500 килограммов. Слой гидроизоляции выполняется для каждой сваи из двух слоев рубероида или толи, фиксируется обязательно в непромерзаемом слое почвы. Гидроизоляция защищает бетон от деформаций и понижает давление почвы на опоры.
Основные плюсы фундамента на буронабивных сваях:
- Установка в любом типа грунта
- Сохранение окружающего ландшафта
- Отсутствие воздействия динамических сил на близлежащие здания
- Расположение ниже уровня промерзания грунта
- Возможность монтировать под здания из кирпича, дерева, каркасного типа
- Низкая стоимость
- Скорость монтажа
Столбы устанавливаются, их верхушки обрезаются под один уровень, объединяются цельным поясом. Такой ростверк дает возможность равномерно распределять давление веса конструкции на все основание. Минусом ростверка с использованием буронабивных свай является наличие пространства между грунтом и полом, вследствие чего фундамент нужно утеплять (а это дополнительные затраты времени, сил, средств).
Ростверк на винтовых сваях
Преимущество данного типа фундамента – то, что для его установки не нужно осуществлять земляные работы. Подходит ростверк на винтовых сваях для строительства зданий на пучинистых и глинистых грунтах. После установки опор срезаются их оголовки под уровень и осуществляется монтаж решетчатого пояса.
Вариант монтажа монолитного бетонного или железобетонного основания для винтовых свай практически не используется, так как такие опоры обычно делают для легких зданий. Чаще всего металлическая конструкция ростверка выполняется из швеллера или уголка из металла. До установки ростверка на оголовки винтовых свай приваривают металлические площадки с размером, позволяющим выполнять коррекцию осевого смещения опор. Потом уголком или швеллером обвязывают все сваи, создавая надежную и прочную конструкцию.
Создание свайно-ростверкового фундамента своими руками
Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.
Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.
Опалубка
Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.
Как выполняется армирование
Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.
Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.
Бетон
Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.
Уровень бетонного основания должен быть выше верхнего края сваи, столбы после заполнения опалубки должны оказаться внутри монолита из бетона, как нижние прутки армокаркаса. В процессе заливки сначала заполняют внутреннее пространство свай, вибрируют металлическими трубами. Пространство между краями опалубочных щитов заполняют в качестве заключительного этапа.
Для заливки ростверка подойдет марка бетона М300 или М350.
Ростверк: погода и температурно-влажные условия
Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.
Разборка опалубки
После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.
Сушка и уход
Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.
Гидроизоляция
Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.
Варианты гидроизоляции:
- Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
- Обмазочная – обвязку покрывают битумной мастикой.
- Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
- Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.
Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.
Утепление ростверка
Теплоизоляция дает возможность препятствовать потере тепла через основание здания. Утеплителем для ростверка могут выступать пенополиуретановые составы (напыляются), экструдированный пенополистирол, пенопласт в плитах и т.д. Минеральную вату не применяют, так как она впитывает влагу и быстро разрушается.
Выбирая теплоизоляционный материал, учитывают такие требования: теплопроводность минимум 0.035Вт/мк, водопоглощение максимум 4%, хороший уровень звукоизоляции, стойкость к агрессивным средам и грызунам.
Плиты крепят к нижней и верхней частям ростверка дюбель-гвоздями или клеем, сверху устанавливают армирующую сетку, штукатурят либо отделывают другим методом. Обязательно выполняется отмостка для сохранения герметичности и отвода влаги от фундамента.
Бетонный ростверк – прекрасный вариант устройства фундамента, актуальный в строительстве самых разных зданий на различных ландшафтах. При условии правильного выбора материалов и соблюдения технологии монтажа все работы вполне возможно выполнить самостоятельно, обеспечив качественное, надежное и прочное, основание.
Разновидности ростверка и пошаговая инструкция по строительству
Ростверк фундамента
Когда речь идет о столбчатом или свайном фундаменте, то описываются два функционально значимых элемента – сваи и ростверк. Сваи предназначены для принятия и передачи нагрузки на грунт, а вот вопрос, что такое ростверк, интересует большинство частных застройщиков.
Описание ростверка
Ростверком называют горизонтально расположенную часть свайного или столбчатого фундамента. Основное назначение этого элемента заключается в равномерном распределении нагрузки от всей постройки на сваи путем их объединения в единую конструкцию.
Назначение ростверка
Ростверк может располагаться на разных уровнях относительно поверхности земли, для их изготовления используются различные материалы, различным может быть их исполнение. В зависимости от этого ростверк различают по следующим признакам:
- Место расположения.
- Материал изготовления.
- Тип исполнения.
Виды ростверка по месту расположения
В зависимости от расположения относительно уровня земли различают следующие виды ростверка:
Основные виды ростверка
- Высокий. Такой тип располагается над поверхностью земли на расстоянии 25 см и выше. Это позволяет создавать дополнительную вентиляцию пола и предотвращать появление плесени и сырости. Кроме того возвышение над землей дает возможность осматривать состояние фундамента и своевременно ремонтировать его. Также пространство под полом вполне можно использовать в качестве дополнительной зоны для хранения садового инвентаря и прочих инструментов. Недостатком такого ростверка является отсутствие возможности обустроить подвальное помещение.
- Низкий. Ростверк такого типа располагается на одном уровне с поверхностью земли. Для его сооружения удаляют небольшой слой грунта для создания своеобразной воздушной подушки. В результате соприкосновения ростверка и почвы не происходит. Преимуществом такого типа можно назвать отсутствие пространства, через которое может уходить неопределенное количество тепла. Недостатком является обязательное создание изоляции для воздушной подушки, в противном случае грунт будет осыпаться в открытое пространство.
- Заглубленный. При таком типе ростверка помещение отличается комфортностью за счет сохранения тепла, надежностью и долговечностью. Процесс изготовления подразумевает подготовку траншеи, установку свай, монтаж опалубки и заливку бетона в готовую конструкцию.
Виды ростверка в зависимости от типа исполнения
В зависимости от конструктивного исполнения ростверк может быть двух видов:
- Монолитный.
- Сборный.
В первом случае ростверк выполнен в виде цельной плиты или замкнутой балки. Основное применение – строительство малоэтажных зданий. Второй вид предполагает сборку конструкции из отдельных элементов, оснащенных специальными крепежами. Процесс изготовления сборного ростверка считается трудоемким и затратным, поэтому его применяют при строительстве многоэтажных домов и промышленных зданий.
к оглавлению ↑Материал для изготовления ростверка
Изготовить ростверк можно из следующих материалов:
Основные материалы для изготовления ростверка
- Дерево. Ростверк деревянный отлично подходит для возведения домов из бруса и бревен. Конструкция характеризуется высокими прочностными характеристиками, экологичностью и безопасностью. Однако дерево требует особого внимания и дополнительной защиты. В частности деревянный ростверк следует обработать гидроизоляционным составом, антипиреном и антисептическим раствором.
- Железобетон. Стальная арматура в сочетании с качественным бетоном позволяет получить прочную, надежную и долговечную конструкцию, устойчивую к износу. Благодаря этому все строение безупречно прослужит долгие годы. В наших предыдущих статьях можно прочитать о правилах выбора и расчета арматуры для фундамента.
- Металл. Ростверк из двутавровых балок или швеллеров отличается прочностью и надежностью, однако он имеет один недостаток – необходимость применения строительной техники для подъема тяжелых грузов.
- Бетон. Такой ростверк имеет существенный недостаток – при изгибе конструкции могут появиться трещины, которые в свою очередь являются причиной разрушения ростверка. И в этом случае может потребоваться ремонт фундамента. Однако при возведении малоэтажных строений и при наличии большого количества опор такой ростверк вполне может использоваться.
Строительство фундамента из буронабивных свай с ростверком
Фундамент на буронабивных сваях с ростверком можно назвать одним из самых прочных и долговечных. Однако добиться такого результата можно только при условии, что все расчеты сделаны правильно и соблюдена технология строительства.
Расчет количества опор выполняется с учетов всех необходимых факторов и параметров, включая проект дома.
к оглавлению ↑Подготовительные работы и разметка участка
Перед началом строительства любого фундамента следует подготовить участок к работе. Для этого необходимо удалить крупный мусор, лишнюю растительность, пни и корни деревьев. Для более удобной работы участок можно разровнять.
Затем на подготовленной площадке делают разметку. В начале отмечают места, где будут располагаться углы дома, и вбивают деревянные колышки или металлическую арматуру. Для определения контура будущего фундамента между кольями натягивают строительный шнур.
Далее необходимо отметить места расположения будущих ямок под опоры. При этом следует учитывать, что опоры устанавливают под углами строения, в местах пересечения внешних и внутренних несущих стен и перегородок, а также в промежутках между угловыми опорами вдоль длинных стен. Читайте более подробно о разметке фундамента своими руками.
к оглавлению ↑Земляные работы
Бурение ямок для обустройства буронабивных опор выполняют с помощью обычного садового бура. Глубина каждой скважины определяется в зависимости от уровня промерзания грунта. В большинстве случаев специалисты рекомендуют опускать сваи на глубину 1,5-2 метра, это позволяет пройти уровень промерзания и расположения грунтовых вод. Строительство на болотистом участке немного усложняет процесс, так как требуется подсыпка песка в каждую ямку слоем в 5 см.
к оглавлению ↑Монтаж опалубки и армирование
В качестве опор буронабивного фундамента используются металлические и асбестоцементные трубы. В некоторых случаях допускается установка картонных изделий, но их обязательно нужно пропитать битумной мастикой или отработанным машинным маслом. Трубы опускают в подготовленные скважины, при этом возвышение верхнего края каждой опоры над поверхностью земли должно составлять не меньше 5 сантиметров. Если грунт на участке склонен к сезонному пучению, то расстояние от земли до верхнего края трубы увеличивают до 10 см. В любом случае ростверк фундамента на буронабивных сваях не должен лежать на земле или касаться ее.
Опалубка и армирование
Чтобы повысить прочность будущих опор, необходимо установить в каждую трубу каркас из металлических прутьев. Для связки арматуры используются специальные хомуты, которые располагаются в шагом в 1 метр. Длина арматурного каркаса зависит от глубины скважины, главное, чтобы над уровнем трубы прутья возвышались на 15 сантиметров.
к оглавлению ↑Заливка бетона в опалубку
Для заливки буронабивных опор рекомендуется использовать смесь из цемента высоких марок, крупнозернистого песка и необходимого количества воды. Компоненты берутся в пропорции 1:3. Подготовленную смесь небольшими порциями заливают в трубу, периодически прокалывая раствор металлическим прутом. Это позволяет удалить пустоты из бетонной смеси, которые образовываются в процессе заливки. Трубы должны заполняться бетоном до самого верха. Ранее мы писали о том,
как быстро и правильно рассчитать пропорции бетона для фундамента.
Обустройство ростверка
Для фундамента на буронабивных опорах необходим ростверк в виде монолитной бетонной ленты. Для ее изготовления можно соорудить опалубку с дном, но тут можно немного упростить процесс. Благодаря тому, что ростверк будет располагаться на небольшом расстоянии от поверхности земли, можно установить боковые части опалубки, размещая их на расстоянии в соответствии с шириной ростверка.
На дно между стенками опалубки насыпают слой песка и поверх него укладывают полоски рубероида. Это предотвратит утечку воды из бетонного раствора. У нас также есть подробная отдельная статья, посвещенная опалубке для ростверка.
Поверх рубероида заливают подбетонку высотой около 5 см, после ее схватывания начинают формирование каркаса из прутьев арматуры. На этом этапе важно связать каркас ростверка с прутьями буронабивных опор.
В процессе заливки ленты ростверка также необходимо протыкать раствор лопатой или металлическим прутом.
к оглавлению ↑Всегда ли нужен ростверк
Для прочности и надежности свайного или столбчатого фундамента необходимо соединить отдельно стоящие опоры в единую конструкцию. В большинстве случаев для этой цели используется ростверк, однако, в некоторых ситуациях этот элемент может отсутствовать:
- При строительстве домов из бревен или бруса функция ростверка возлагается на нижний венец основной коробки дома.
- При возведении каркасных строений в качестве ростверка используется нижняя обвязка.
Перечисленные ситуации относятся к малоэтажному строительству и к возведению небольших частных домов. Если здание будет иметь больше двух этажей и массивную конструкцию, то необходимо позаботиться о дополнительной жесткости основанию.
Ростверк является необходимым элементом любого столбчатого или свайного фундамента. Его наличие позволяет равномерно распределить нагрузку строения между отдельно стоящими опорами и получить прочную, надежную и долговечную конструкцию.
| Эскиз | Шифр фундамента | Основные размеры | состав фундамента | Вес, кг | Тип свай | ||
| А, мм | В, мм | С, мм | |||||
| Четырехсвайные фундаменты под свободностоящие промежуточные опоры | |||||||
| Ф4.35-2-20/16 | 1100 | 200 | 160 | Подкладка М47 -4 шт, Балка Б35-2-20 -1 шт, Балка Б35-16 -2 шт | 297,8 | СН35, С35 | |
| Ф4.35-2-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-2-24 -1 шт, Балка Б35-20 -2 шт | 388,7 | СН35, С35 | |
| Ф4.42-2-20/16 | 1100 | 200 | 160 | Подкладка М47 -4 шт, Балка Б35-2-20 -1 шт, Балка Б35-16 -2 шт | 297,8 | ЦС42 | |
| Ф4.42-2-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-2-24 -1 шт, Балка Б35-20 -2 шт | 388,7 | ЦС42 | |
| Ф4.56-2-24/20 | 1700 | 240 | 200 | Подкладка М50 -4 шт, Балка Б56-2-24 -1 шт, Балка Б56-20 -2 шт | 519,8 | ЦС56 | |
| Ф4.56-2-30/24 | 1700 | 300 | 240 | Подкладка М50 -4 шт, Балка Б56-2-30 -1 шт, Балка Б56-24 -2 шт | 684,1 | ЦС56 | |
| Четырехсвайные фундаменты под тяжелые промежуточные и анкерно-угловые опоры | |||||||
| Ф4.35-4-20/20 | 1100 | 200 | 200 | Подкладка М48 -4 шт, Балка Б35-4-20 -1 шт, Балка Б35-20 -2 шт | 425,9 | СН35, С35 | |
| Ф4.35-4-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-4-24 -1 шт, Балка Б35-20 -2 шт | 465,5 | СН35, С35 | |
| Ф4.35-4-30/24 | 1100 | 300 | 240 | Подкладка М48 -4 шт, Балка Б35-4-30 -1 шт, Балка Б35-24 -2 шт | 613,3 | СН35, С35 | |
| Ф4.42-4-20/20 | 1100 | 200 | 200 | Подкладка М48 -4 шт, Балка Б35-4-20 -1 шт, Балка Б35-20 -2 шт | 425,9 | ЦС42 | |
| Ф4.42-4-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-4-24 -1 шт, Балка Б35-20 -2 шт | 465,5 | ЦС42 | |
| Ф4.42-4-30/24 | 1100 | 300 | 240 | Подкладка М49 -4 шт, Балка Б35-4-30 -1 шт, Балка Б35-24 -2 шт | 613,3 | ЦС42 | |
| Ф4.56-4-24/24 | 1700 | 240 | 240 | Подкладка М50 -4 шт, Балка Б56-4-24 -1 шт, Балка Б56-24 -2 шт | 737,4 | ЦС56 | |
| Ф4.56-4-30/30 | 1700 | 300 | 300 | Подкладка М52 -4 шт, Балка Б56-4-30 -1 шт, Балка Б56-30 -2 шт | 945,1 | ЦС56 | |
| Ф4.35-4-29С/24 | 1100 | 290 | 240 | Подкладка М49 -4 шт, Балка Б35-4-29с -1 шт, Балка Б35-24 -2 шт | 643,5 | СН35, С35 | |
| Ф4.42-4-29С/24 | 1100 | 290 | 240 | Подкладка М49 -4 шт, Балка Б35-4-29с -1 шт, Балка Б35-24 -2 шт | 643,5 | ЦС42 | |
| Ф4.56-4-39С/30 | 1700 | 390 | 300 | Подкладка М52 -4 шт, Балка Б56-4-39с -1 шт, Балка Б56-30 -2 шт | 1039,3 | ЦС56 | |
| Ф4.35-4т-30/24 | 1100 | 300 | 240 | Подкладка М49 -4 шт, Балка Б35-4т-30 -1 шт, Балка Б35-24 -2 шт | 626,6 | СН35, С35 | |
| Ф4.35-4т-40/24 | 1100 | 400 | 240 | Подкладка М49 -4 шт, Балка Б35-4т-40 -1 шт, Балка Б35-24 -2 шт | 702,8 | СН35, С35 | |
| Ф4.42-4т-30/24 | 1100 | 300 | 240 | Подкладка М49 -4 шт, Балка Б35-4т-30 -1 шт, Балка Б35-24 -2 шт | 626,6 | ЦС42 | |
| Ф4.42-4т-40/24 | 1100 | 400 | 240 | Подкладка М49 -4 шт, Балка Б35-4т-40 -1 шт, Балка Б35-24 -2 шт | 702,8 | ЦС42 | |
| Ф4.56-4т-40/30 | 1700 | 400 | 300 | Подкладка М52 -4 шт, Балка Б56-4т-40 -1 шт, Балка Б56-30 -2 шт | 1054,3 | ЦС56 | |
| Ф4.56-4т-40У/30 | 1700 | 400 | 300 | Подкладка М52 -4 шт, Балка Б56-4т-40у -1 шт, Балка Б56-30 -2 шт | 1073,5 | ЦС56 | |
| Четырехсвайные фундаменты под стойки опор с оттяжками | |||||||
| Ф4.35-1-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-1-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт | 397,5 | СН35, С35 | |
| Ф4.42-1-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-1-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт | 397,5 | ЦС42 | |
| Ф4.56-1-30/24 | 1700 | 300 | 240 | Подкладка М50 -4 шт, Балка Б56-1-30 -1 шт, Балка Б56-24 -2 шт, Опорная плита ПО1 -1 шт | 695,7 | ЦС56 | |
| Ф4.35-1-30/24 | 1100 | 300 | 240 | Подкладка М48 -4 шт, Балка Б35-1-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт | 536,2 | СН35, С35 | |
| Ф4.42-1-30/24 | 1100 | 300 | 240 | Подкладка М48 -4 шт, Балка Б35-1-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт | 536,2 | ЦС42 | |
| Ф4.56-1-40/30 | 1700 | 400 | 300 | Подкладка М52 -4 шт, Балка Б56-1-40 -1 шт, Балка Б56-30 -2 шт, Опорная плита ПО1 -1 шт | 949,3 | ЦС56 | |
| Ф4.35-1/5-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-1/5-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт | 401,8 | СН35, С35 | |
| Ф4.42-1/5-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-1/5-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт | 401,8 | ЦС42 | |
| Ф4.56-1/5-30/24 | 1700 | 300 | 240 | Подкладка М50 -4 шт, Балка Б56-1/5-30 -1 шт, Балка Б56-24 -2 шт, Опорная плита ПО1 -1 шт | 705,8 | ЦС56 | |
| Ф4.35-1/5-30/24 | 1100 | 300 | 240 | Подкладка М49 -4 шт, Балка Б35-1/5-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт | 548,2 | СН35, С35 | |
| Ф4.42-1/5-30/24 | 1100 | 300 | 240 | Подкладка М49 -4 шт, Балка Б35-1/5-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт | 548,2 | ЦС42 | |
| Ф4.56-1/5-40/30 | 1700 | 400 | 300 | Подкладка М52 -4 шт, Балка Б35-1/5-40 -1 шт, Балка Б56-30 -2 шт, Опорная плита ПО1 -1 шт | 963,1 | ЦС56 | |
| Ф4.35-1/10-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-1/10-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт | 401 | СН35, С35 | |
| Ф4.42-1/10-24/20 | 1100 | 240 | 200 | Подкладка М48 -4 шт, Балка Б35-1/10-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт | 401 | ЦС42 | |
| Ф4.56-1/10-30/24 | 1700 | 300 | 240 | Подкладка М50 -4 шт, Балка Б56-1/10-30 -1 шт, Балка Б56-24 -2 шт, Опорная плита ПО1 -1 шт | 705,2 | ЦС56 | |
| Ф4.35-1/10-30/24 | 1100 | 300 | 240 | Подкладка М49 -4 шт, Балка Б35-1/10-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт | 547,8 | СН35, С35 | |
| Ф4.42-1/10-30/24 | 1100 | 300 | 240 | Подкладка М49 -4 шт, Балка Б35-1/10-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт | 547,8 | ЦС42 | |
| Ф4.56-1/10-40/30 | 1700 | 400 | 300 | Подкладка М52 -4 шт, Балка Б56-1/10-40 -1 шт, Балка Б56-30 -2 шт, Опорная плита ПО1 -1 шт | 962,8 | ЦС56 | |
| Четырехсвайные фундаменты для закрепления оттяжек | |||||||
| Ф4.35-0-20/16 | 1100 | 200 | — | Подкладка М47 -4 шт, Балка Б35-0-20 -1 шт, Балка Б35-16 -2 шт | 315,8 | СН35, С35 | |
| Ф4.35-0-30/20 | 1100 | 300 | — | Подкладка М48 -4 шт, Балка Б35-0-30 -1 шт, Балка Б35-20 -2 шт | 460,2 | СН35, С35 | |
| Ф4.42-0-20/16 | 1100 | 200 | — | Подкладка М47 -4 шт, Балка Б35-0-20 -1 шт, Балка Б35-16 -2 шт | 315,8 | ЦС42 | |
| Ф4.42-0-30/20 | 1100 | 300 | — | Подкладка М48 -4 шт, Балка Б35-0-30 -1 шт, Балка Б35-20 -2 шт | 460,2 | ЦС42 | |
| Ф4.56-0-30/24 | 1700 | 300 | — | Подкладка М50 -4 шт, Балка Б56-0-30 -1 шт, Балка Б56-24 -2 шт | 704,1 | ЦС56 | |
| Ф4.56-0-40/30 | 1700 | 400 | — | Подкладка М52 -4 шт, Балка Б56-0-40 -1 шт, Балка Б56-30 -2 шт | 981,1 | ЦС56 | |
| Ф4.35-0-3с/3 | 1100 | — | — | Скоба М45 -4 шт, Траверса Т35-3с -1 шт, Траверса Т35-3 -2 шт | 266 | СН35, С35 | |
| Ф4.35-0-4с/3 | 1100 | — | — | Скоба М45 -4 шт, Траверса Т35-4с -1 шт, Траверса Т35-3 -2 шт | 278,1 | СН35, С35 | |
| Ф4.42-0-3с/3 | 1100 | — | — | Скоба М46 -4 шт, Траверса Т35-3с -1 шт, Траверса Т35-3 -2 шт | 308 | ЦС42 | |
| Ф4.42-0-4с/3 | 1100 | — | — | Скоба М46 -4 шт, Траверса Т35-4с -1 шт, Траверса Т35-3 -2 шт | 320,1 | ЦС42 | |
для каких сооружений подойдет из бруса, металлический, железобетонный, а также, как сделать своими руками
Скромный бюджет, участок с ненадежным грунтом – главные причины применения столбчатого фундамента.
Подобное основание с ростверком подходит для сооружений средней тяжести, например, зданий, сложенных из пеноблоков, террас, каркасных домиков или бань.
Рассмотрим в статье что же такое фундамент с ростверком, каким он бывает и какие материалы применяются. Расскажем как построить своими руками подобную конструкцию и какие этапы нужно пройти, чтобы достичь результата.
Понятие и особенности
Ростверк – балочная конструкция, которая помогает распределить нагрузку от сооружения равномерно по столбам основания.
Он обеспечивает большую устойчивость и другие преимущества:
- у основания возрастает несущая способность, что важно, если грунт достаточно подвижен или строительство происходит в сейсмоопасных зонах;
- можно проводить строительство на грунтах сложной структуры или склонах;
- в здание не попадают грызуны, оно защищено от отсыревания.
Существенным минусом столбчато-ростверковых фундаментов считается то, что они не подходят для массивных строений и требуют дополнительного утепления.
Внимание! Подготовительный этап при возведении основания с ростверком обязательно включает тщательный расчет нагрузки. Большое внимание приходится уделять и документации, так как в ней отражаются все элементы основания.
Из чего выполняется ростверк?
Материалы для изготовления обычно таковы:
- железобетон и бетон;
- деревянный брус;
- металл.
Характеристики материалов:
- Бетон подходит для небольших сооружений. В этом случае столбы заглубляют в ростверк не меньше чем на десять сантиметров. Арматура не применяется, потому сильную нагрузку конструкция не выдерживает. Этот вариант дешев, но отличается малой надежностью.
- Железобетонная конструкция может быть как монолитной, так и сборной. Последний отличается повышенной прочностью и легко устанавливается, если есть подходящая строительная техника. Плюсы данного материала в значительной износостойкости, высокой несущей способности, однако для загородного строительства подобный вариант практически не применяется.
- Металлический ростверк изготавливается из профильного проката – швеллера, двутавра. Преимущества материала в хорошей жесткости и отменных прочностных характеристиках. Такой вариант рекомендован для сооружений на свайно-винтовых основаниях. Ростверк закрепляется на оголовках столбов с помощью сварки. К недостаткам можно отнести необходимость предварительной обработки, чтобы защитить поверхность от воздействия коррозирующих факторов. Для установки нужна крановая спецтехника.
- Деревянный ростверк применяют для каркасно-щитового строительства. Это легкая конструкция, которая монтируется просто и без проблем, но требует дополнительной обработки и характеризуется небольшой прочностью. Древесину предварительно обрабатывают антисептическими препаратами, а между основанием и брусом прокладывается гидроизоляционный слой.
Справка! Материал следует выбирать под тип будущего здания. В зависимости от того, какой будет нагрузка на основание, просчитывается и вариант ростверка.
Какой бывает конструкция?
Существует несколько разновидностей:
- для многоэтажных зданий, возведения промышленных сооружений применяют сборный ростверк. Детали подготавливаются заранее – это литые железобетонные элементы высокой прочности, соединяющиеся так, что образуют монолит. Для частного жилого строительства такой способ оказывается чересчур дорогостоящим и сложным. При возведении не обойтись без специальной техники;
- сборно-монолитный изготавливается из металлопроката. Довольно сложный в монтаже, креплении и установке на месте, он предназначен для построек, которые не предназначены для длительной эксплуатации – беседок, дачного строительства, обустройства террас. Сроки службы – до двадцати лет;
- монолитный соединяет все столбы в единую конструкцию. В малоэтажном строительстве ему отдают предпочтение.
Монолитный ростверк – наиболее подходящее решение для частного жилого строительства. Он подходит для зданий из газобетона, отличается невысокой стоимостью и достаточно прост в возведении.
Разновидности:
- подземный или низкий характерен для промышленного строительства. Заглубляется в грунт, для чего создается котлован. Почти не используется в частном строительстве;
- надземный – так называемый высокий. Находится над поверхностью, не соприкасаясь с ней. Нагрузка распределяется на опоры. Подходит для регионов с суровыми климатическими условиями, применяется на участках, где возможно подтопление, на заболоченных грунтах или если будущее здание располагается над водой;
- повышенный – то есть надземный ростверк устанавливается таким образом, что совпадает с поверхностью грунта. Нагрузка таким образом распределяется не только на столбы, но и на землю через балку ростверка. Отличается высокой надежностью.
Важно! При возведении подземного или наземного типа земля под будущим зданием часто заменяется на более устойчивый грунт либо создается подстилающий слой – песчаную подушку.
Возведение своими руками
Начало любого строительства – подготовка проекта и точный расчет. Последний стоит доверить профессионалам, чтобы не допустить ошибок. Самостоятельно рассчитать тоже возможно, однако потребуется внимательно изучить достаточное количество материалов по теме.
Как проводится расчет?
Для расчета потребуется:
- Провести геологические изыскания, чтобы определиться с возможной нагрузкой по типу грунта.
- Вычислить опорную площадь основания под конкретное здание. Фундамент должен не только выдерживать нагрузку от строения, но и дополнительные факторы – ветра, объем снега, характерный для климатической зоны, где ведется строительство. Принимаются во внимание прочностные характеристики материалов.
- Вычислить площадь основания (планируемая масса сооружения/нагрузка на 1 кв. см грунта) и необходимое число столбов (площадь основания/диаметр опоры).
Опираясь на расчет, создают проект и план, после чего подготовка переходит на следующую стадию.
Подготовительные работы на участке
Площадку очищают от растительности и мусора, после чего, если это необходимо, выравнивают поверхность грунта и переходят к планировке.
Проводят разметку, обозначая места, где будут заложены столбы-основания:
- опоры должны находиться под каждым из углов здания;
- столбы устанавливаются и там, где стена по плану пересекается с простенками;
- шаг между опорами на прямых участках не менее 2,5 и не более 3,5 метра.
Важно! Если шаг между опорами будет меньше, то стоимость фундамента возрастет. Однако это не сделает фундамент более прочным и способным вынести большую нагрузку.
После разметки создают вертикальные шурфы, куда впоследствии будут установлены опоры. Ширина углубления рассчитывается по сечению столба с припуском на толщину опалубки. Чтобы предотвратить преждевременное осыпание, на глубине в метр обустраивают опалубку.
Опалубка, армирование и заливка
Опалубка изготавливается из влагостойкой фанеры или досок, после чего проводится армирование – потребуются прутки разного сечения:
- вертикальная арматура сечением в 10-12 мм;
- горизонтальная – 6-8 мм.
Производится обвязка, для чего применяется вязальная проволока.
Для обустройства ростверка закладывается припуск не менее пятнадцати сантиметров над границей заливки опоры.
Заливка производится по стандартной технологии. Бетонная смесь заполняет опалубку с арматурным каркасом и оставляется до созревания. Это последний этап перед обустройством ростверка. Время выдержки составляет двадцать восемь дней.
Как создается конструкция?
Процесс включает следующие этапы:
- Создание опалубки. Она напоминает лоток, внутренние габариты которого должны соответствовать будущей конструкции. Чаще всего собирают опалубку из обрезной доски, конструкция должна быть цельной – щели недопустимы. Высота должна быть больше, чем ростверк, нижнюю часть укрепляют подпорками, внутреннюю выстилают полиэтиленовой пленкой.
- Армирование. Более толстые прутки (10-12 мм) закрепляются гладкой вспомогательной арматурой в опалубке. Арматурный каркас закрепляется вязальной проволокой. Арматура столбов и армпояс ростверка свариваются вместе.
- Бетон заливается только после того, как столбы полностью отвердели, иначе возможны деформации. Процесс заливки должен проходить оперативно, перерывы в нем не допускаются. После того, как поверхность выравнивается, его следует укрыть полиэтиленом.
В первую декаду после заливки бетонный ростверк орошают водой, чтобы не допустить растрескивания. Опалубку убирают через десять дней и ждут полного затвердевания.
Гидроизоляция и утепление
Для утепления конструкции могут применяться различные материалы – от керамзита до жидкого пенополиуретана.
Наиболее удобен в работе пеноплекс, который наклеивается как изнутри, так и снаружи.
Для гидроизоляции ростверка применяют битумную мастику или оклейку рубероидом, также существуют современные составы.
Заключение
Для частного строительства на сложных грунтах подходит столбчатый фундамент с ростверком монолитного типа. На этапе подготовки проводится корректный расчет и создается план будущей конструкции. Дальнейшие работы проводятся четко по инструкции, что помогает избежать ошибок.
Вконтакте
Одноклассники
Мой мир
Забивные сваи с ростверком — лучший железобетонный союз
Забивные сваи с ростверком – это один из наиболее востребованных типов фундамента. Он помогает передать нагрузку на более глубокие слои грунта, от чего его можно устанавливать даже на проблемных участках земли. Цена на фундамент на забивных сваях с ростверком отличается дешевизной, а потому к ней прибегают в последнее время все чаще. Заказав забивные сваи с ростверком у нас, вы гарантируете качественное основание для дома. Мы работаем по всей территории Московской области. Это значит, что совершить заказ могут как жители Москвы, так и Подмосковья. Сколько будет стоить заказ, поможет рассчитать калькулятор на сайте.
Забивные сваи с ростверком
Верхней частью свайного фундамента, задача – распределить тяжесть несущих компонентов сооружения, называют ростверком. Сбоку конструкция напоминает стол. Представляется рамой из железобетона, устанавливаемой под стенами здания; стоит на забивных сваях. Внешний вид ростверка – это балки, которые объединяются оголовками свай.
Ростверк на забивных железобетонных сваях
Сваи с ростверком используются при строительстве зданий с малым количеством этажей, бань, загородных домов, коттеджей. Вид конструкции при таком строительстве – это монолитная лента. Фундамент здания на ж/б сваях применяют в тех случаях, когда использование другого типа основания не является возможным. Если грунт слабый, необходимо передать тяжесть здания на более глубокие слои почвы. Именно с этой задачей справляются сваи с ростверком. Сложный рельеф располагает к постройке здания на сваях из железобетона. В таких случаях только этот вариант является возможным.
Типы ростверка на сваях ж/б
Классификация происходит в зависимости от технологии производства свай:
- Монолитные ростверки – тип, представляющийся лентой из бетона с арматурами, которая служит соединителем всех краев свай сверху. Сооружение такого ростверка ничем не отличается от ленточного фундамента. Лишь некоторые ситуации заставляют изготовить ростверк в виде сплошной плиты. Главное преимущество – возможность возведения свайного основания без серьезных затрат строительных материалов, времени и сил.
- Сборные ростверки. Монтаж происходит из обычных балок из железобетона. Берут определенное количество готовых элементов особой конфигурации (под ключ). После этого происходит замоноличивание.
- Сборно-монолитные конструкции изготавливаются путем комбинирования различных типов ростверков.
Мы всегда используем на практике только первую технологию производства работ. Именно монолитный тип самый надежный. Нет лишних стыков и соединений. Соответственно, нет риска возникновения деформаций, трещин и прочих неприятных последствий.
Преимущества применения забивных свай с ростверком
- Возможность формирования на разных типах грунта;
- Трата времени на работу с землей сводится до минимума;
- Возможность выполнения свайного основания с ростверком даже зимой;
- Гарантирована способность выдерживать высокие нагрузки несущих элементов здания;
- Стоимость подобного основания куда ниже, чем, например, у ленточного аналога.
Монтаж такого типа фундамента осуществляется путем ввинчивания или забивания (в зависимости от типа) свай в грунт на необходимую глубину. Затем, чтобы верхние концы были на одинаковом уровне, их подрезают с помощью болгарки или отбивают отбойником.
Области использования забивных свай с ростверком
В основном, применение распространено на проблемных грунтах с высоким содержанием глины. Но и в обычных условиях, благоприятных к другим типам фундамента, сваи с ростверком встраиваются отлично. Потому строители нередко прибегают именно к этому типу основания.
Кстати, в редких случаях возможно применение и такого материала, как швеллер. Чаще всего он применяется в купе с винтовыми опорами. В этом видео запечатлен один из наших монтажей, где материалом для ростверка забивного фундамента послужил именно швеллер:
Железобетонный ростверк на сваях — особенности и виды монтажа
- Монтаж фундамента
- Выбор типа
- Из блоков
- Ленточный
- Плитный
- Свайный
- Столбчатый
- Устройство
- Армирование
- Гидроизоляция
- После установки
- Ремонт
- Смеси и материалы
- Устройство
- Устройство опалубки
- Утепление
- Цоколь
- Какой выбрать
- Отделка
- Устройство
- Сваи
- Виды
- Инструмент
- Работы
- Устройство
- Расчет
Поиск
Фундаменты от А до Я.- Монтаж фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
Фундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
- Устройство
Моделирование и анализ балочных мостов
Большинство автодорожных мостов представляют собой балочные конструкции, однопролетные или непрерывные, а композитные мосты имеют форму многобалочных или лестничных настилов. Определение основных эффектов различных комбинаций нагрузок часто может быть достигнуто с помощью 2-мерной аналитической модели, но для более полного анализа требуется 3-х мерная модель. В этой статье рассматриваются соответствующие методы анализа и моделирования типичных мостов из стали и композитных материалов в Великобритании.
Полная конечно-элементная модель
[вверху] Варианты моделирования типичного многолучевого моста
Типичный многобалочный мост из стального композитного материала
Овербридж Тринити на трассе A120
(Изображение любезно предоставлено Аткинсом)
Существует три варианта моделирования типичного многобалочного стального композитного моста:
Линейный луч — довольно грубый инструмент.Он не учитывает поперечное распределение, он не дает результатов для поперечного дизайна (например, плиты или распорки) и не учитывает эффекты перекоса. Он не рекомендуется для детального проектирования, но является полезным инструментом для предварительного проектирования.
Использование ростверка подходит во многих ситуациях. Использование модели конечных элементов даст более подробные результаты, особенно для неоднородных балок.
Хотя анализ ростверка широко используется и по-прежнему считается наиболее подходящим для большинства мостовых настилов, признано, что программы анализа методом конечных элементов становятся все более доступными и более простыми в использовании.Кроме того, требования Еврокода для проверки бокового продольного изгиба при кручении могут сделать анализ продольного изгиба методом конечных элементов важным для проверки случая нагрузки мокрой бетонной конструкции.
Поперечный разрез Овербриджа Тринити
[вверх] Анализ ростков
[вверх] Анализ ростков: обзор
Изометрический вид ростверка, представляющего собой настил балки
Модель ростверка — это обычная форма расчетной модели для композитных настилов мостов.Его ключевые особенности:
- Это 2D модель
- Конструктивное поведение линейно-упругое
- Элементы балки выложены сеткой в одной плоскости, жестко соединены в узлах
- Продольные элементы представляют собой составные секции (т. Е. Главные балки с соответствующей плитой)
- Поперечные элементы представляют собой только плиту или составное сечение, в котором присутствуют поперечные стальные балки
[вверх] Анализ ростверка: расположение элементов
Предлагается следующее руководство по выбору планировки ростверка:
- Сохраняйте размеры сетки примерно квадратными
- Используйте четное количество шагов сетки
- Шаг сетки не более пролета / 8
- Кромки вдоль парапета для облегчения приложения нагрузки
- Вставьте дополнительные стыки для мест стыковки (обычно предполагается, что это 25% пролета от опор)
Для двухпролетного моста, как показано выше, подходящая компоновка будет такой, как показано ниже.
Типовая схема ростверка для двухпролетного многобалочного стального композитного моста
[вверх] Анализ ростверка: поэтапное применение загрузки
Для моделирования реакции конструкции на диапазон постоянных и переменных воздействий потребуются не менее трех различных моделей ростверков:
- Модель «только сталь» : Собственный вес стальных балок и вес влажного бетона во время строительства применяются к модели ростверка только из стали.Продольные элементы представляют собой только стальные балки, в то время как поперечные элементы обычно не нужны (они могут быть установлены как «фиктивные» элементы, чтобы сохранить то же расположение модели, что и составные модели).
- «Долговременная» композитная модель : Постоянные воздействия, применяемые к завершенной конструкции (в основном, наложенные постоянные нагрузки, такие как покрытие поверхности, и ограничение кривизны из-за усадки), применяются к долговременной композитной модели. Характеристики сечения продольных композитных элементов и поперечных элементов, представляющих плиту, рассчитываются с использованием длительного модуля упругости бетона.Если плита находится в состоянии растяжения, могут потребоваться свойства сечения с трещинами.
- «Кратковременная» составная модель : Переходные воздействия (в основном вертикальные нагрузки, вызванные движением) применяются к краткосрочной составной модели. Свойства сечения рассчитываются так же, как для долгосрочной модели, но с использованием краткосрочного модуля упругости. Опять же, свойства сечения с трещинами могут потребоваться там, где плита находится в состоянии растяжения.
Обратите внимание, что BS EN 1992-1-1 [1] дает несколько иной долгосрочный модуль упругости бетона при усадочной нагрузке, поэтому теоретически должна быть четвертая модель для анализа эффектов усадки.Однако модуль существенно не отличается от «обычного» долгосрочного значения, и разумно применить моменты ограничения усадки к долгосрочной модели для определения вторичных моментов в балках. Однако соответствующие свойства сечения для усадки следует использовать для расчета напряжений, вызванных этими эффектами.
[вверх] Анализ ростков: свойства сечения
Свойства трансформируемого сечения элемента составной балки ростверка
Обычно все свойства сечения в «стальных элементах» рассчитываются с использованием преобразованной площади бетонной полки (разделить на коэффициент модульности n = E s / E c ).Следующие свойства сечения необходимы для каждого отдельного сечения:
- Только сталь: только свойства стальной балки
- Долговечный композит: бетонная поверхность, преобразованная в долгосрочную модульную конструкцию
- Кратковременный композит: бетонная поверхность преобразована для кратковременного модульного соотношения
- Свойства трещин (в областях закоротов): площадь армирования принимается как эффективная только в сечении плиты.
Для свойств сечения без трещин армирование в плите может игнорироваться.
Типичный преобразованный разрез показан справа.
[вверх] Степень трещинности
Если соотношение длин соседних пролетов составляет не менее 0,6, поправка на растрескивание плиты в зонах забивания может быть сделана путем использования свойств сечения с трещинами для 15% пролета с каждой стороны промежуточных опор, как показано ниже. Это предусмотрено BS EN 1994-2 [2] , пункт 5.4.2.3.
Степень трещиностойкости элементов балки
[вверху] Задержка сдвига в бетонных полках
Эффективная ширина бетонных полок основана на ширине плиты, равной L e /8 за пределами внешней стойки, по обе стороны от балки, где L e — расстояние между точками обратного прогиба.Это определение дано в BS EN 1994-2 [2] , пункт 5.4.1.2, где приведены приблизительные значения L и . Обратите внимание, что запаздывание сдвига необходимо учитывать как при ULS, так и при SLS (для обоих предельных состояний используется одинаковая эффективная ширина).
[вверх] Анализ ростверка: приложение нагрузок
Остаточные воздействия (собственный вес) распределяются между продольными стержнями с помощью простой статики. Графическое изображение типичных постоянных нагрузок, приложенных к модели ростверка, показано ниже (слева).
Загрузка трафика обычно определяется программами «автозагрузки», которые являются частью большинства аналитических программ. Эти программы используют поверхности влияния для определения степени равномерно распределенных нагрузок и положения тандемных систем и специальных транспортных средств. Типичная поверхность влияния для места изгиба в середине пролета показана ниже (справа).
Пользователь решает, какие положения на модели наиболее важны для проектирования (например, промежуточные участки, стыки и положения опор), и требует, чтобы для этих положений были созданы поверхности влияния; затем автопогрузчик определяет позиции, в которых применяется для наиболее обременительного эффекта.
Графическое изображение постоянных нагрузок, приложенных к модели
Типовая поверхность воздействия изгибающего момента в середине пролета двухпролетного четырехбалочного моста
[вверх] Анализ ростков: выход
Основная цель любого глобального анализа мостов — получение результатов, которые затем можно использовать при анализе и проектировании сечений. Как правило, это будут изгибающие моменты, поперечные силы и крутящие моменты (если они значительны) в главных балках.Прогибы также потребуются для расчетов из преамбула. Вывод, скорее всего, будет либо графическим, либо табличным, что полезно. Графический вывод позволяет быстро установить на глаз пиковые моменты и сдвиги, а также позволяет проектировщику визуально проверить, ведет ли модель себя так, как ожидалось. Табличный вывод может быть полезен для постобработки в виде электронной таблицы и одновременного чтения сопутствующих эффектов нагрузки. Однако проектировщику следует принимать решения о том, где находятся критические места в конструкции, чтобы избежать чрезмерных объемов выходных данных и постобработки.
Типовое графическое представление вывода изгибающего момента
Типичный результат анализа воздействия нагрузки на ростверк
[вверх] Анализ ростков: прочие соображения
Графическое изображение изгибающих моментов в элементах плиты в ростверке модели
Также необходимо учитывать следующее:
- Глобальные эффекты для расчета поперечных перекрытий : возьмите эффекты нагрузки на поперечные элементы из модели ростверка и добавьте к эффектам из локального анализа (например,г. Диаграммы Пучера. См. SCI 356). Любые нагрузки, приложенные к ростверку, следует прикладывать к швам только для этой цели, чтобы избежать неточного двойного подсчета местных эффектов.
- Распорка : Связь обычно моделируется с помощью гибкого на сдвиг элемента (консервативно для использования элемента, который не допускает гибкости при сдвиге), с эквивалентными свойствами, рассчитанными на основе модели плоской рамы. Модель плоской рамы также может быть использована для расчета распорок с использованием отклонений от модели ростверка, приложенных к модели плоской рамы, и при необходимости удерживающих сил.
- Опоры : Все опоры обеспечивают только вертикальное ограничение в 2D ростверке. Влияние невертикальных нагрузок необходимо оценивать вручную или с помощью альтернативной модели.
- Ручные проверки : Ручные проверки должны проводиться для проверки модели, например, проверка изгибающих моментов при равномерной нагрузке и проверка опорных реакций
- Комбинированное программное обеспечение для глобального анализа и проектирования сечений : Некоторое программное обеспечение предлагает комбинированный общий анализ и возможность проектирования сечений.Проектировщики должны убедиться, что они понимают теорию, лежащую в основе проектирования секций балки, и проводить проверки на выходе.
Модель плоской рамы для оценки жесткости (для элемента модели ростверка) и для определения эффектов от смещений из выходного
[вверх] Анализ ростков: варианты
[вверх] Мосты косые
Многие мосты имеют перекос в плане, и модель ростверка позволяет приспособить это расположение одним из нескольких способов.Рассмотрим типичный план косого моста, показанный ниже.
Для малых углов перекоса сетку можно выровнять с перекосом, как показано ниже.
перекос сетки (перекос не более 20 °)
Для больших углов перекоса поведение элементов перекоса становится неточным, и лучше вернуться к ортогональной сетке.На концах необходимо компенсировать перекос.
Ортогональная сетка для большего перекоса. (наклон более 20 °)
[вверх] Изогнутые мосты
Типичный изогнутый композитный мост
Это относительно обычное явление для мостов на развязках с разнесенными уровнями и в других местах, где пространство ограничено, чтобы иметь значительную кривизну в плане.
В таких ситуациях можно использовать изогнутые ростверки, хотя необходимо соблюдать осторожность при выборе компоновки и рассмотрении результатов анализа, поскольку крутильные эффекты в плите нелегко отделить от эффектов коробления в стальных балках. Кроме того, после анализа ростверка необходимо будет учесть влияние горизонтальных «радиальных» сил в стальных фланцах.
Модель изогнутого ростверка для 4-пролетного моста
[вверх] Балки переменной глубины
Балки переменной глубины, такие как показанные ниже, можно легко разместить в модели ростверка, изменяя свойства сечения по длине продольных элементов.
Балки переменной глубины в двухпролетном мосту
(Изображение любезно предоставлено Аткинсом)
[вверху] Лестничные настилы
Лестничный мостик (этап строительства, со спусковой головкой)
Лестничные настилы, подобные показанному справа, можно смоделировать с помощью ростверков.
В модели ростверка для лестничной площадки:
- Основные лонжероны представляют собой сплошное составное сечение
- Промежуточные лонжероны представляют собой только плиту
- Поперечные элементы обычно представляют собой составное сечение, включая поперечные балки.Иногда могут быть включены только промежуточные элементы плиты между композитными поперечными элементами.
Вероятно, потребуется трехмерная модель для моделирования взаимодействия между поперечными балками и главными балками, в частности, для определения жесткости U-образной рамы и воздействия на поперечные балки из-за местного применения специальных транспортных средств.
Трехмерная модель лестничного настила для взаимодействия поперечных балок и главных балок
[вверх] Мосты интегральные
Для интегрального моста можно использовать двухмерный ростверк с поворотными пружинными опорами на встроенных опорах в сочетании с двухмерной плоской моделью рамы для температурных воздействий.В качестве альтернативы можно использовать 3D-модель с участком ростверка для настила и вертикальными участками для примыкания и фундамента.
[вверху] Расчет критического изгиба на упругость для грузовой платформы «мокрый бетон»
Стальные балки без покрытия в ожидании загрузки мокрого бетона
BS EN 1993-2 [3] не дает формулы для определения гибкости при продольном изгибе при кручении парных стальных балок с торсионным креплением, когда пара балок склонна изгибаться как пара, сочувствуя друг другу, а не между ограничениями. .Это обычный сценарий для мокрой загрузки бетона. Можно рассмотреть два варианта:
- Расчет гибкости с использованием анализа критического продольного изгиба по КЭ
- Используйте упрощенные правила гибкости ограничителей скручивания, взятые из BS 5400-3 [4] (они доступны в формате Еврокода в SCI P356).
Для анализа КЭ пользователю необходимо просмотреть режимы продольного изгиба, чтобы найти режим продольного изгиба при кручении — можно обнаружить, что формы продольного изгиба стенки или фланца возникают раньше, чем поперечные формы продольного изгиба при кручении.
Анализ КЭ, вероятно, даст значительные преимущества по сравнению с упрощенным подходом, который обсуждается в конструкции балки.
Дальнейшие инструкции по определению сопротивления продольному изгибу балок из стальных листов в композитных мостах во время строительства (голая стальная ступень) и в эксплуатации (когда плита настила действует как верхний фланец) доступны в ED008.
[вверх] Конечно-элементное моделирование
Поскольку вполне вероятно, что для проверки упругой критической потери устойчивости потребуется модель конечных элементов, можно рассмотреть возможность использования полной модели конечных элементов для всего анализа.Это также имеет то преимущество, что структурная реакция потенциально лучше моделируется. Однако есть ряд недостатков, в том числе:
Полная конечно-элементная модель
- Более длительная установка
- Больше шансов ошибки
- Больше времени для получения результатов
- Для уверенного использования требуется больше практики
- Отладка сложнее
- Пиковые опорные моменты могут быть недооценены
Если принято решение об использовании конечно-элементной модели, следующие рекомендации могут оказаться полезными:
- Крупная сетка, вероятно, будет достаточной
- Держите сетку как можно более квадратной
- Требуется более тщательное планирование
- Толстые элементы оболочки для балок и плит, балочные элементы в других местах (например,г. для распорки)
- В качестве альтернативы можно использовать балочные элементы для составных пластин стальных балок
- Требуется дополнительная проверка
- Необходимые анизотропные свойства в областях с трещинами
[вверх] Выводы
Ростверк — это обычно используемая модель для настилов мостов, и она относительно проста в использовании. Тем не менее, вполне вероятно, что модель конечных элементов по-прежнему потребуется также для анализа упругого критического продольного изгиба стальных балок, поддерживающих влажную нагрузку бетона.Следовательно, модель конечных элементов может рассматриваться для всего анализа, что также будет иметь возможное преимущество в виде лучшего моделирования реакции конструкции. Однако в настоящее время у этого подхода есть много недостатков, и многие проектировщики используют ростверк для основного анализа и используют модель конечных элементов только там, где это абсолютно необходимо.
[вверх] Список литературы
- ↑ BS EN 1992-1-1: 2004 + A1: 2014 Еврокод 2. Проектирование бетонных конструкций. Общие правила и правила для зданий, BSI
- ↑ 2.0 2,1 BS EN 1994-2: 2005, Еврокод 4. Проектирование композитных стальных и бетонных конструкций. Общие правила и правила для мостов, BSI
- ↑ BS EN 1993-2: 2006, Еврокод 3. Проектирование стальных конструкций. Стальные мосты, BSI
- ↑ BS 5400-3: 2000 Стальные, бетонные и композитные мосты. Свод правил проектирования стальных мостов. BSI
[вверх] Ресурсы
[вверху] См. Также
[вверх] Внешние ссылки
.балок ростверка — это … Что такое балки ростверка?
ростверк — грильий н. [Fr, проволока, решетка, каркас и LT; решетка: см. РЕШЕТКА] каркас из балок, уложенных крест-накрест, используется в качестве опоры или фундамента, как для здания на мягком грунте… Словарь английского мира
ростверк — / gril ij /, н. каркас из поперечных балок, используемый для распределения тяжелых грузов на больших площадях. Также называется сеткой. [1770 80; Универсал
ростверк — существительное основание из перекрещивающихся деревянных или стальных балок, обычно для распределения тяжелых грузов на больших площадях… Викисловарь
ростверк — н.сеть из балок или стали, построенная как фундамент для здания на мягком грунте; сеть перекрещенных баров; сетка из стальной арматуры, помещенная в бетонный фундамент, чтобы распределять и поддерживать нагрузку на более широкую площадь… Современный английский словарь
ростверк — [grɪlɪdʒ] существительное тяжелый каркас из поперечных балок или металлических балок, образующий фундамент для строительства на труднопроходимой местности. Происхождение C18: от Fr… Словарь новых терминов английского языка
ростверк — гриль • лаге [[t] ˈgrɪl ɪdʒ [/ t]] n.mac каркас из поперечных балок, используемый для распределения тяжелых грузов на больших площадях; сетка • Этимология: 1770–80; & LT; F… От формального английского к сленгу
ростверк — н. тяжелый каркас из поперечных балок или металлических балок, образующий фундамент для строительства на труднопроходимой местности. Этимология: F (как GRILLE)… Полезный английский словарь
Замена восточного пролета моста Сан-Франциско — Сан-Франциско — Оклендский мост через залив (замена восточного пролета) Художественное исполнение нового восточного пролета моста через залив, вид с острова Сокровищ (ок.2014) Официальное название Будет определено… Википедия
Rookery Building — Информационное окно nrhp2 name = Rookery Building nhl = да обозначено other1 name = Чикагская достопримечательность обозначена other1 date = 5 июля 1972 г. обозначена other1 abbr = CL обозначена other1 ссылка = Достопримечательность Чикаго обозначена other1 color = #aaccff caption = Rookery… … Википедия
туннели и подземные раскопки — ▪ инженерное дело Введение Великие туннели мира Великие туннели мира горизонтальный подземный ход, образовавшийся в результате раскопок или иногда в результате действия природы при растворении растворимых пород, таких как известняк.Вертикальное отверстие… Универсалиум
Глоссарий морских терминов — Это глоссарий морских терминов; некоторые до сих пор существуют, многие датируются 17-19 веком. Смотрите также морские термины Викисловаря, Категория: Морские термины и Морские метафоры на английском языке. Содержание: A B C D E F G H I J K L M N O P Q R… Wikipedia
балок ростверка — это … Что такое балки ростверка?
ростверк — грильий н. [Fr, проволока, решетка, каркас и LT; решетка: см. РЕШЕТКА] каркас из балок, уложенных крест-накрест, используется в качестве опоры или фундамента, как для здания на мягком грунте… Словарь английского мира
ростверк — / gril ij /, н. каркас из поперечных балок, используемый для распределения тяжелых грузов на больших площадях. Также называется сеткой. [1770 80; Универсал
ростверк — существительное основание из перекрещивающихся деревянных или стальных балок, обычно для распределения тяжелых грузов на больших площадях… Викисловарь
ростверк — н.сеть из балок или стали, построенная как фундамент для здания на мягком грунте; сеть перекрещенных баров; сетка из стальной арматуры, помещенная в бетонный фундамент, чтобы распределять и поддерживать нагрузку на более широкую площадь… Современный английский словарь
ростверк — [grɪlɪdʒ] существительное тяжелый каркас из поперечных балок или металлических балок, образующий фундамент для строительства на труднопроходимой местности. Происхождение C18: от Fr… Словарь новых терминов английского языка
ростверк — гриль • лаге [[t] ˈgrɪl ɪdʒ [/ t]] n.mac каркас из поперечных балок, используемый для распределения тяжелых грузов на больших площадях; сетка • Этимология: 1770–80; & LT; F… От формального английского к сленгу
ростверк — н. тяжелый каркас из поперечных балок или металлических балок, образующий фундамент для строительства на труднопроходимой местности. Этимология: F (как GRILLE)… Полезный английский словарь
Замена восточного пролета моста Сан-Франциско — Сан-Франциско — Оклендский мост через залив (замена восточного пролета) Художественное исполнение нового восточного пролета моста через залив, вид с острова Сокровищ (ок.2014) Официальное название Будет определено… Википедия
Rookery Building — Информационное окно nrhp2 name = Rookery Building nhl = да обозначено other1 name = Чикагская достопримечательность обозначена other1 date = 5 июля 1972 г. обозначена other1 abbr = CL обозначена other1 ссылка = Достопримечательность Чикаго обозначена other1 color = #aaccff caption = Rookery… … Википедия
туннели и подземные раскопки — ▪ инженерное дело Введение Великие туннели мира Великие туннели мира горизонтальный подземный ход, образовавшийся в результате раскопок или иногда в результате действия природы при растворении растворимых пород, таких как известняк.Вертикальное отверстие… Универсалиум
Глоссарий морских терминов — Это глоссарий морских терминов; некоторые до сих пор существуют, многие датируются 17-19 веком. Смотрите также морские термины Викисловаря, Категория: Морские термины и Морские метафоры на английском языке. Содержание: A B C D E F G H I J K L M N O P Q R… Wikipedia
