ЖБИ ригели: ГОСТ и размеры

Основным нормативным документом, определяющим условия производства железобетонных изделий, является ГОСТ. На ЖБИ ригели это ГОСТ 18980-90, действующий с 1990 года. Но по каждому виду изделий дополнительно разрабатываются типовые серии рабочих чертежей. Именно серия и рабочие чертежи являются основным документом для изготовителя. В них указываются точные расчеты по количеству стали, бетонной смеси, приводятся схемы раскладки арматуры.

Стандартом предусмотрены следующие виды изделий:

  • РДП – для опирания пустотных плит на две полки, расшифровка Д означает двухполочные
  • РОП – под пустотные плиты при опирании на одну полку, или однополочные
  • РЛП – под пустотные плиты для установки в лестничных пролетах
  • РДР – под ребристые плиты перекрытий
  • РОР – также под ребристые, но с одной полкой
  • РЛР – для ребристых плит на лестничных площадках
  • РБП — прямоугольные без полок
  • РКП – консольные, укладываемые для опирания балконных плит.

Морозостойкость, прочность, влагостойкость бетона указывается в описании рабочих серий. Но в стандарте указано, что ЖБИ ригели изготавливаются из тяжелых марок бетона. Сталь для армирования используется следующих классов:

напрягаемая арматура класса Ат IVc, IVK, V, VKC, а также A-V, IV. Ненапрягаемая арматура Aт IVC, IIIC и проволока ВрI.

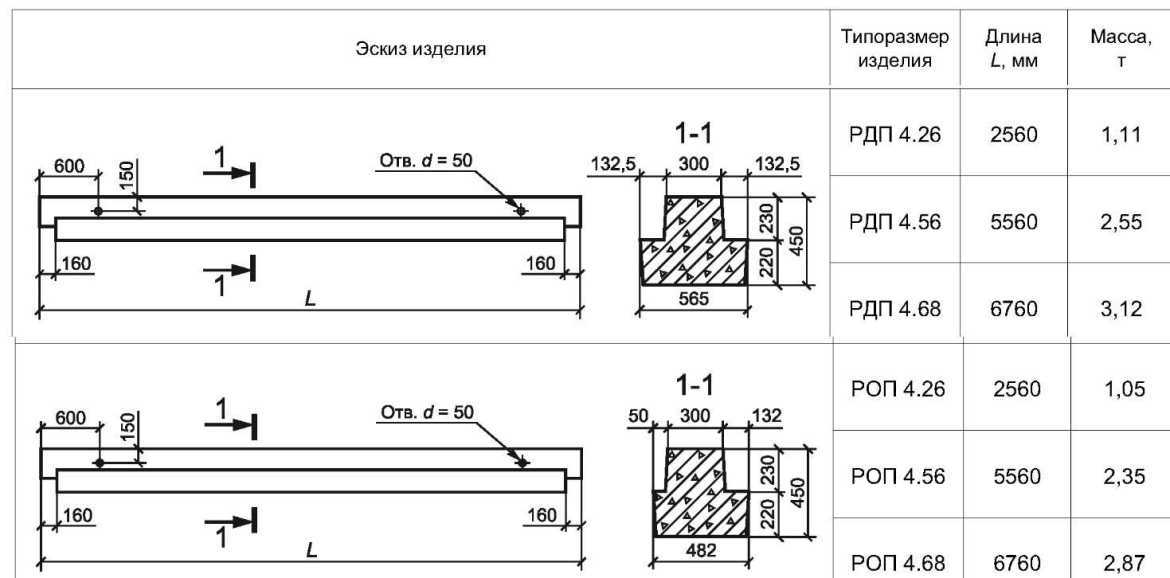

Основными размерами, предусмотренными ГОСТом на ЖБИ ригели, являются:

  • Для РДП длина от 2560 до 8560 мм, в сечениях от 450*230*565 до 600*300*595 мм
  • Для РОП длина аналогична, но в сечении могут быть размеры 450*230*482 до 600*230*497

Как видим, основные размеры зависят от типа сечений. Максимальная длина ЖБИ для промышленных зданий 11200 мм при сечениях 800*300*550*400 для двухполочного ригеля. Ими перекрываются большие пролеты производственных помещений. В которых опорные колонны устанавливаются с шагом в 12 м.

Для того, чтобы иметь представление, насколько подробно нормируются все параметры производства железобетонных изделий, рассмотрим данные, которые приводятся в описании к типовой серии одного из видов ЖБИ.

ЖБИ ригели высотой до 600 мм для перекрытий пролетов 6 и 9 метров, могут быть изготовлены только из бетона класса В30, с использованием напрягаемой стальной арматуры АТ-V, и ненапрягаемой АТ-IIIс.

Жб изделия рассчитаны на нагрузки 88,26 кН/м и 107,87 кН/м в условиях эксплуатации при температурах до -40˚С и не выше +50˚C в неагрессивной среде.

Так же для каждого типоразмера ригеля в рабочих чертежах приводится точный расчет количества бетона и стали.

Все изделия, в том числе и ЖБИ ригели маркируются тоже по стандартам, например РДП.6.86-110АтV означает, что это ригель двухполочный под опирание пустотных плит перекрытий.

  • 6- это высота изделия в сечении (600мм)
  • 86 – обозначение длины 8560 мм.
  • 110 – величина допустимой нагрузки
  • АтV – класс стали.

В основной части маркировки одна буква, например ф, которая будет означать, что изделие предназначено для установки фахверка.

Ригели. Описание, технические характеристики – ГК РОСАТОМСНАБ

Мало кто сегодня отдает строительство дома полностью бригаде или организации. Чтобы быть уверенными в результате, необходимо контролировать работы. Для этого приходится разбираться в терминологии, техпроцессах и особенностях конструкции. В конструкции зданий часто встречаются ригеля, но они очень похожи на балки. Причем настолько, что даже не все профессиональные строители могут объяснить разницу. Что такое ригель в строительстве и чем он отличается от балки и будем разбираться. Рассмотрим также типы и виды бетонных ригелей.

Что такое ригель: определение и назначение

Вообще, само слово «ригель» многозначное. Это и немецкая фамилия, и община в Германии, и название звезды, и еще много чего. Есть ригеля и в конструкции дома. Но многие часто затрудняются ответить, что именно это такое. Ригель в строительстве — это часть опорной конструкции здания. Представляет собой горизонтальный элемент, соединяющий вертикальные стойки. С ригелем уже стыкуются остальные элементы конструкции. То есть, строительный ригель всегда расположен горизонтально между двумя стойками (при большой длине может иметь подпорные стойки). Они могут быть вертикальными или наклонными.


Ригель в строительстве — это горизонтальный элемент, связывающий стойки

Задачи ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, связывая части конструкции, он перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.


Все горизонтальные перемычки на этой картинке — это ригеля

Он встречается в любой части здания. Есть ригеля в некоторых типах фундаментов (свайно-ростверковый, столбчатый и другие, где есть отдельные опоры), каркасе стен, перекрытиях, кровельной системе скатного типа.

Особенности

В зависимости от места применения выбирается способ крепления, материал, поперечное сечение, длина, другие размеры ригеля, профиль конструкции:

  1. Она может быть Т-образная, не имеющая полок или с прямыми углами. Иметь для плит перекрытия 1 или 2 полки, представлять собой тавр в поперечнике.
  2. Для торцевых пролетов зданий и лестничных маршей, чтобы опирать плиты с 1 стороны, применяют детали с 1 полкой. Для центральных пролетов характерно использовать 2 плиты и нужна модель с 2 полками.
  3. Внутри помещений конструкции должны быть с уменьшенным выходом тела. Используют варианты с низко размещенной полкой, Т-образные.
  4. Сверху нагрузку можно просто уложить, если использовать прямоугольные элементы.

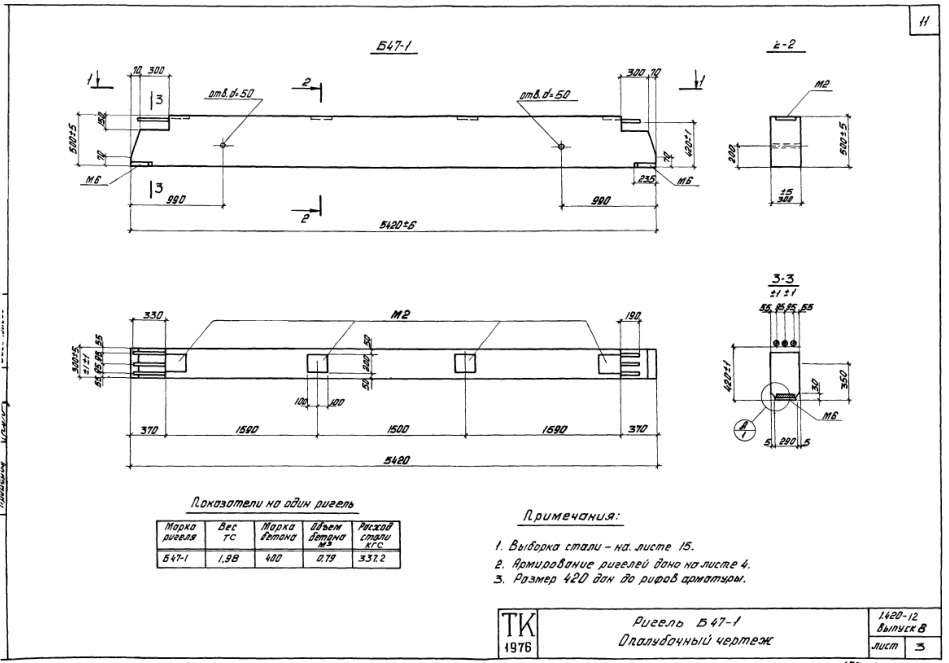

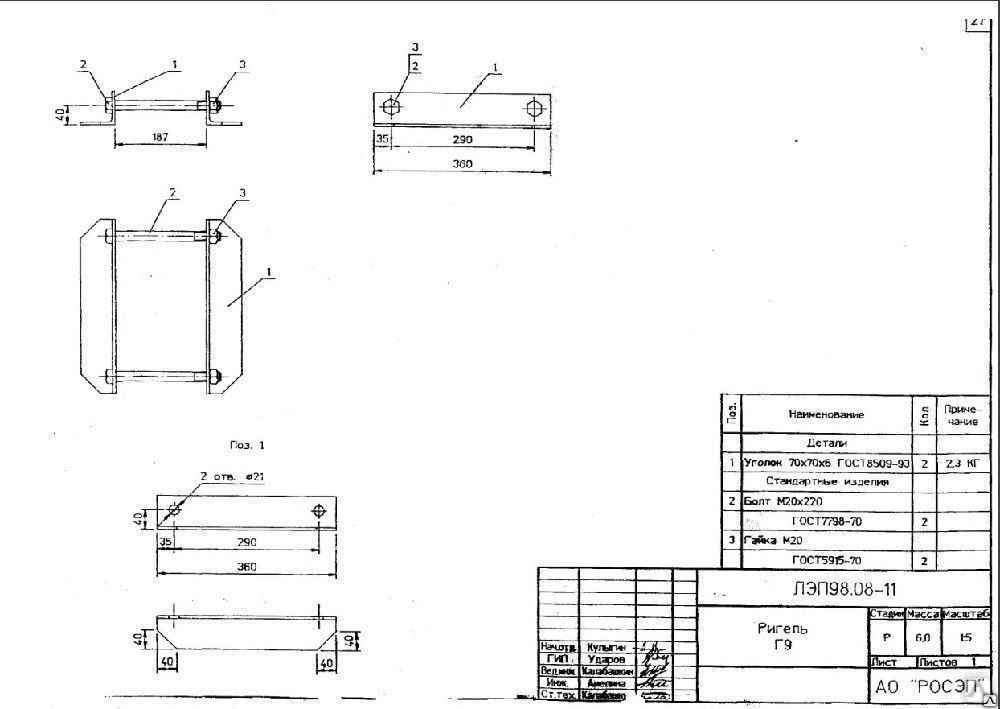

Рабочие чертежи указывают, где должны находиться монтажные петли или строповочные отверстия для установки и подъема ЖБИ.

В изделиях массового применения наиболее распространены нуждающиеся в выявлении и устранении дефекты:

  • растянутая арматура может содержать в себе трещины, которые снижают несущую способность;
  • у бетона бывает сколот защитный слой;
  • в средней части пролета внизу деталей возможны поперечные трещины;
  • бетонная поверхность повреждена;
  • при опорных зонах встречаются наклонные трещины;
  • в сжатой зоне могут быть трещины продольные.

Если трещины превышают 0,1 мм по ширине, то конструкция нуждается в пересчете несущей способности в сторону уменьшения и усилении. Использоваться такая деталь может только после устранения дефектов.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.


Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.


Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.


Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Материалы и характеристики

Проектная, передаточная и отпускная прочность материала ЖБИ в 3 временных точках должна быть заверена и соответствовать нормам для холодного и теплого времени года.

Тяжеловесные бетоны (от В22,5 до В60) являются основой прочности. Проволока, нужного класса и упроченной вытяжки арматурная сталь, арматурные стальные канаты, арматура горячекатаная, механически усиленная служат материалом для армирования железобетона.

Кроме этого, стройматериал должен иметь запас:

  • огнестойкости;
  • влагонепроницаемости;
  • антикоррозийной защиты;
  • сопротивления составам агрессивных газов;
  • морозостойкости.

Дополнительные характеристики изделий:

  1. Бетонный ригель должен выдерживать контрольные нагрузки, предусмотренными рабочими чертежами при испытании, обладать требуемой трещиностойкостью, жесткостью.
  2. От арматуры до поверхности защитный слой бетона нормируется по толщине, в том числе в зоне расположения монтажных петель, закладных изделий.
  3. Когда материал достигает установленного значения передаточной прочности (указана в чертежах), нужно произвести в предварительно напряженных деталях отпуск натяжения арматуры (передачу усилий обжатия).
  4. В холодное время для узлов покрытий прочность бетона должна быть повышена до 90%, междуэтажных перекрытий — до 85%.

Где применяется

Итак, ригель в строительстве — это горизонтальная часть конструкции, которая соединяет вертикальные или наклонные части системы:

  • Соединяет стойки строительных рам.
  • В каркасах объединяет между собой опоры, колонны.
  • В стропильной системе — стропила.


    Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала. Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

Как сделать ригель

При наличии возможности точно рассчитать прочность фундамента ригель из железобетона можно изготовить на строительной площадке самостоятельно. В качестве дна опалубки понадобятся металлические листы. Фанеру или доски можно использовать, чтобы обустроить боковые части. Лучше брать влагостойкий материал.

Последовательность действий для изготовления детали:

  1. На Т-образные опоры, выставленные горизонтально, устанавливается дно опалубки. Рубероидом укрываются полости внутри нее.
  2. Арматурный каркас проще сделать отдельно, исходя из размеров опалубки. Нужно оставить место не менее 3-5 см, чтобы обеспечить достаточную толщину слоя бетона в нижней и верхней частях готового изделия. Сваренный каркас разместить внутри опалубки. Предварительно следует проверить на просвет прибором сварочные стыки.
  3. Установить боковины опалубки.
  4. Залить смесь и загладить ее с помощью мастерков.
  5. Не менее 28 суток установленные подпорки должны находиться на объекте. Боковые части опалубки можно снять через 3 дня и использовать для следующего элемента.

Бетонную смесь готовят, исходя из пропорции щебня, цемента и воды 4-2-1. Укладывать бетон лучше с помощью вибратора. Первые несколько дней залитая деталь требует ухода. Ее нужно проливать и закрывать от солнца.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.


Выдержка из ГОСТ 18980-2015

Формы и виды

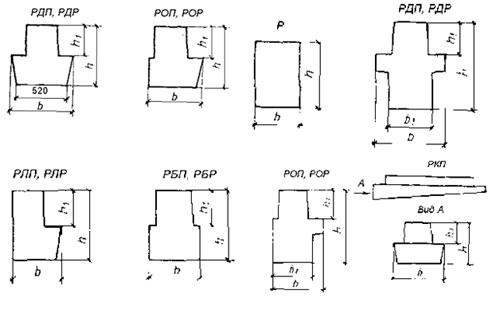

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

  • С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными. Для опоры одной плиты: РОП — пустотной;
  • РОР — ребристой.
  • Для лестниц:
      РЛП — лестничного пролета;
  • РЛР — лестничных клеток.


    Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц
  • С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:
      для стоек и колонн под укладку плит разного типа: РДР — ребристые;
  • РДП — пустотные;
  • РКП — консольные — для опирания пустотных плит балконов.
  • Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:
      РБР — ребристых;
  • РБП — пустотных;
  • Просто буква «Р» — железобетонный ригель с прямоугольным сечением.
  • Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

    Расшифровка маркировки

    В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

    • В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
    • Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
    • Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.


    Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту
    Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.
    • РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
    • 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
    • На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

    Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

    Ригели прямоугольного сечения

    НаименованиеЦена (руб)Длина (мм)Ширина (мм)Высота (мм)Масса (кг)Кол-во в машине (20т)
    РВ-32-4.
