Ригели железобетонные размеры гост: ЖБИ ригели: ГОСТ и размеры

ЖБИ ригели: ГОСТ и размеры

Основным нормативным документом, определяющим условия производства железобетонных изделий, является ГОСТ. На ЖБИ ригели это ГОСТ 18980-90, действующий с 1990 года. Но по каждому виду изделий дополнительно разрабатываются типовые серии рабочих чертежей. Именно серия и рабочие чертежи являются основным документом для изготовителя. В них указываются точные расчеты по количеству стали, бетонной смеси, приводятся схемы раскладки арматуры.

Стандартом предусмотрены следующие виды изделий:

• РДП – для опирания пустотных плит на две полки, расшифровка Д означает двухполочные
• РОП – под пустотные плиты при опирании на одну полку, или однополочные
• РЛП – под пустотные плиты для установки в лестничных пролетах
• РДР – под ребристые плиты перекрытий
• РОР – также под ребристые, но с одной полкой
• РЛР – для ребристых плит на лестничных площадках
• РБП — прямоугольные без полок
• РКП – консольные, укладываемые для опирания балконных плит.

Морозостойкость, прочность, влагостойкость бетона указывается в описании рабочих серий. Но в стандарте указано, что ЖБИ ригели изготавливаются из тяжелых марок бетона. Сталь для армирования используется следующих классов:

напрягаемая арматура класса Ат IVc, IVK, V, VKC, а также A-V, IV. Ненапрягаемая арматура Aт IVC, IIIC и проволока ВрI.

Основными размерами, предусмотренными ГОСТом на ЖБИ ригели, являются:

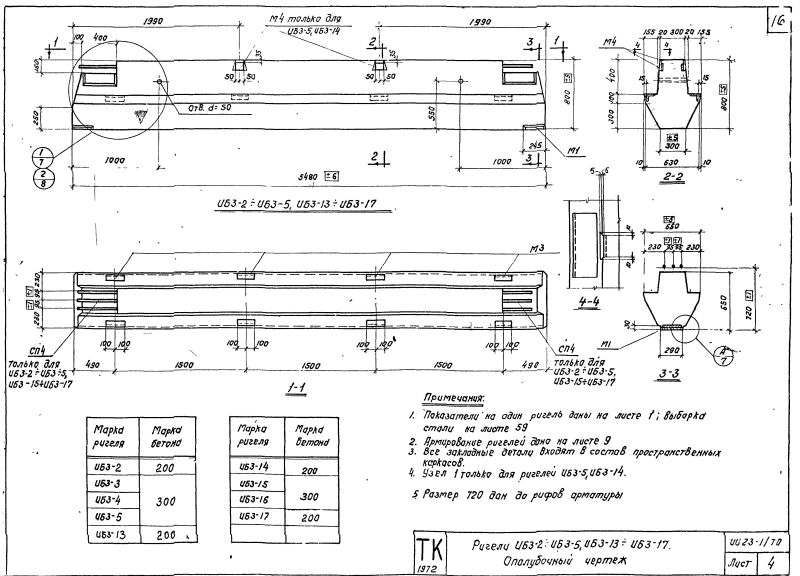

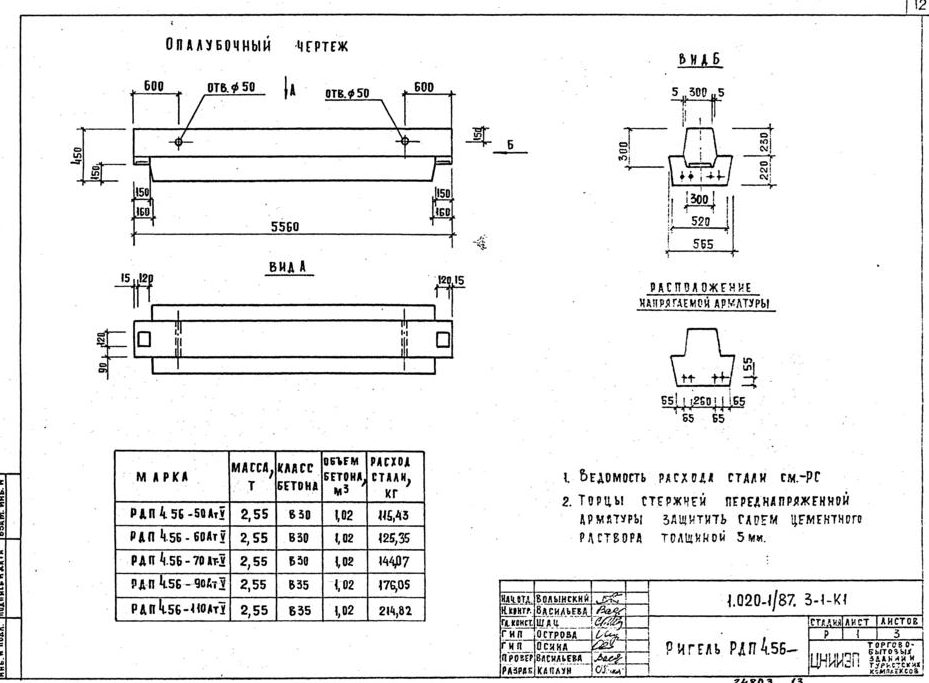

• Для РДП длина от 2560 до 8560 мм, в сечениях от 450*230*565 до 600*300*595 мм
• Для РОП длина аналогична, но в сечении могут быть размеры 450*230*482 до 600*230*497

Как видим, основные размеры зависят от типа сечений. Максимальная длина ЖБИ для промышленных зданий 11200 мм при сечениях 800*300*550*400 для двухполочного ригеля. Ими перекрываются большие пролеты производственных помещений. В которых опорные колонны устанавливаются с шагом в 12 м.

Для того, чтобы иметь представление, насколько подробно нормируются все параметры производства железобетонных изделий, рассмотрим данные, которые приводятся в описании к типовой серии одного из видов ЖБИ.

ЖБИ ригели высотой до 600 мм для перекрытий пролетов 6 и 9 метров, могут быть изготовлены только из бетона класса В30, с использованием напрягаемой стальной арматуры АТ-V, и ненапрягаемой АТ-IIIс.

Жб изделия рассчитаны на нагрузки 88,26 кН/м и 107,87 кН/м в условиях эксплуатации при температурах до -40˚С и не выше +50˚C в неагрессивной среде.

Так же для каждого типоразмера ригеля в рабочих чертежах приводится точный расчет количества бетона и стали.

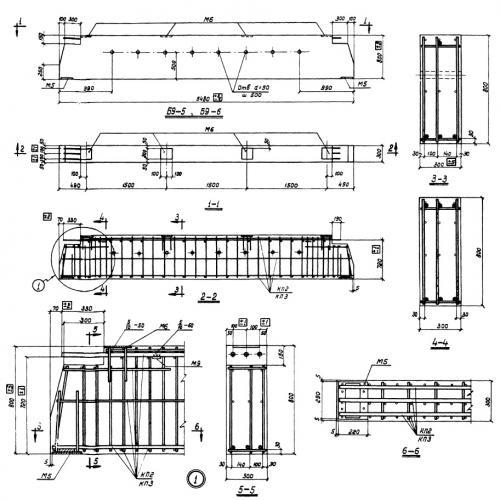

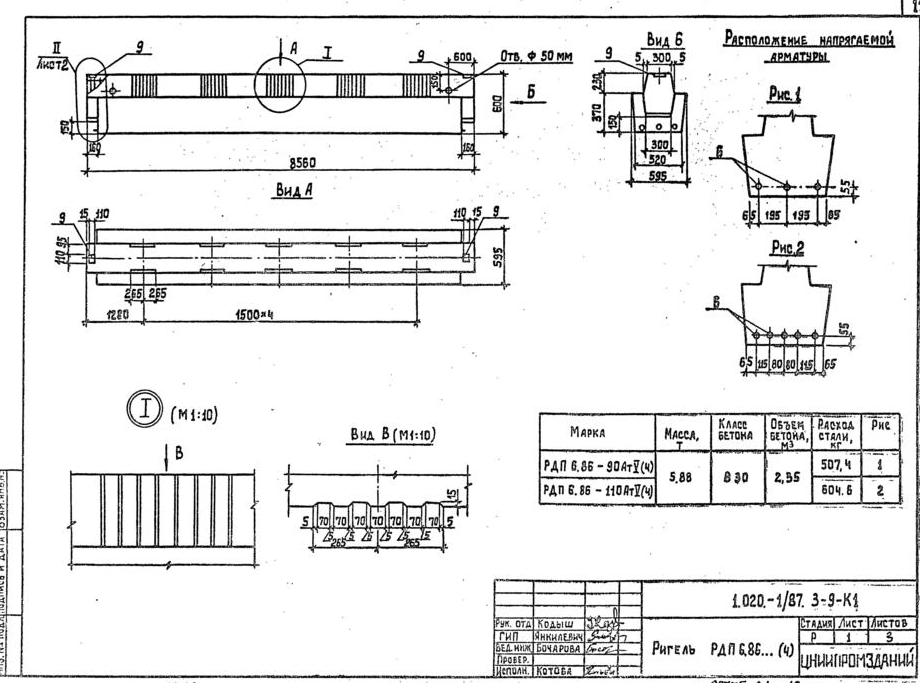

Все изделия, в том числе и ЖБИ ригели маркируются тоже по стандартам, например РДП.6.86-110АтV означает, что это ригель двухполочный под опирание пустотных плит перекрытий.

• 6- это высота изделия в сечении (600мм)
• 86 – обозначение длины 8560 мм.
• 110 – величина допустимой нагрузки
• АтV – класс стали.

В основной части маркировки одна буква, например ф, которая будет означать, что изделие предназначено для установки фахверка.

РБР 6-56 по стандарту: ГОСТ 18980-90

увеличить изображение

Стандарт изготовления изделия: ГОСТ 18980-90

Ригель бесполочный РБР 6-56 представляет собой железобетонную прямоугольную конструкцию, особенностью которой является наличие симметричных двухсторонних выступов на боковых сторонах. Предназначен ригель для опирания на него ребристых плит перекрытия. Применение ригелей в конструкции возводимых зданий повышает жесткость каркаса за счет равномерно распределяемой нагрузки, оказываемые массивными элементами перекрытий на опоры (вертикальные балки, колонны). Регламентировано их использовать при строительстве многоэтажных общественных сооружений, производственных, административных и бытовых объектов промышленных компаний.

Расшифровка маркировки изделия

Железобетонные изделия именуются марками согласно рабочим чертежам и имеют вид цифробуквенных шифров. Марка ригеля РБР 6-56 несет в себе следующую информацию:

1. РБР — ригель бесполочный для опирания ребристых плит перекрытия,

2. 6 — высота (дм),

Так же в маркировочном обозначении дополнительно может прописываться несущая способность изделия, класс напрягаемой арматуры, дополнительные характеристики, отображающие особые условия использования ригелей, наличие вспомогательных закладных деталей.

Помимо марок на боковых поверхностях поставляемых потребителю ригелей обозначаются: товарный знак производителя, дата выпуска, вес, печать ОТК.

Материалы и производство

Стандарты изготовления ригелей РБР 6-56 закреплены в ГОСТ 18980-90

Нормативным документом изготовления предусмотрено два варианта усиления конструкции — напрягаемой и ненапрягаемой арматурой. Напрягаемая арматура может выполняться из стали классов АтIVc, АтIVк, АтV, АтVск, АV, АIV, АIIIв и канаты К7, ненапрягаемая — АтIVc, АтIIIс, АIII, проволоки ВрI, ВрпI, ВруI.

При приемке готовых ригелей особое внимание уделяется качеству внешнего вида и поверхностей, показателям трещиностойкости, жесткости, точности геометрическим размерам. Допускается наличие незначительного растрескивания верхних слоев бетона в результате усадки и обжатия в границах допустимых показателей согласно технической документации. По итогам испытаний ригели сопровождаются соответствующими документами о качестве.

Транспортировка и хранение

Готовые ригели РБР 6-56 необходимо хранить на оборудованных складах, уложенные в штабеля на ровном твердом основании. Штабель формируется из чередующихся деревянных прокладок и изделий, укладываемых горизонтально. Высота штабелей не должна превышать 2,5 метров по высоте, а их расположение должно способствовать удобству и безопасности рабочего персонала.

Перевозку ригелей необходимо выполнять специальным транспортом, оборудованным крепежными и опорными приспособлениями.
