Ригели железобетонные размеры гост: ЖБИ ригели: ГОСТ и размеры

ЖБИ ригели: ГОСТ и размеры

Основным нормативным документом, определяющим условия производства железобетонных изделий, является ГОСТ. На ЖБИ ригели это ГОСТ 18980-90, действующий с 1990 года. Но по каждому виду изделий дополнительно разрабатываются типовые серии рабочих чертежей. Именно серия и рабочие чертежи являются основным документом для изготовителя. В них указываются точные расчеты по количеству стали, бетонной смеси, приводятся схемы раскладки арматуры.

Стандартом предусмотрены следующие виды изделий:

• РДП – для опирания пустотных плит на две полки, расшифровка Д означает двухполочные
• РОП – под пустотные плиты при опирании на одну полку, или однополочные
• РЛП – под пустотные плиты для установки в лестничных пролетах
• РДР – под ребристые плиты перекрытий
• РОР – также под ребристые, но с одной полкой
• РЛР – для ребристых плит на лестничных площадках
• РБП — прямоугольные без полок
• РКП – консольные, укладываемые для опирания балконных плит.

Морозостойкость, прочность, влагостойкость бетона указывается в описании рабочих серий. Но в стандарте указано, что ЖБИ ригели изготавливаются из тяжелых марок бетона. Сталь для армирования используется следующих классов:

напрягаемая арматура класса Ат IVc, IVK, V, VKC, а также A-V, IV. Ненапрягаемая арматура Aт IVC, IIIC и проволока ВрI.

Основными размерами, предусмотренными ГОСТом на ЖБИ ригели, являются:

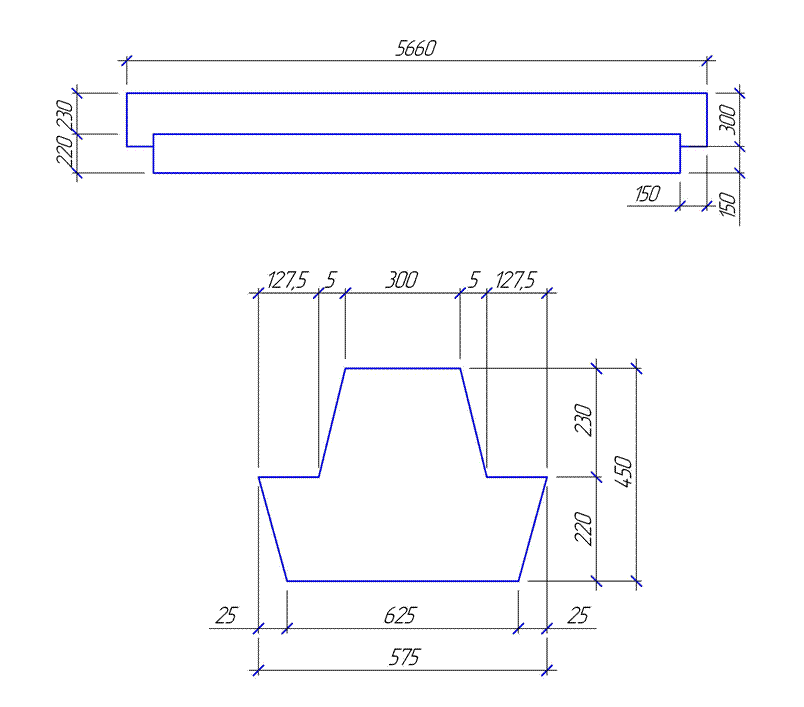

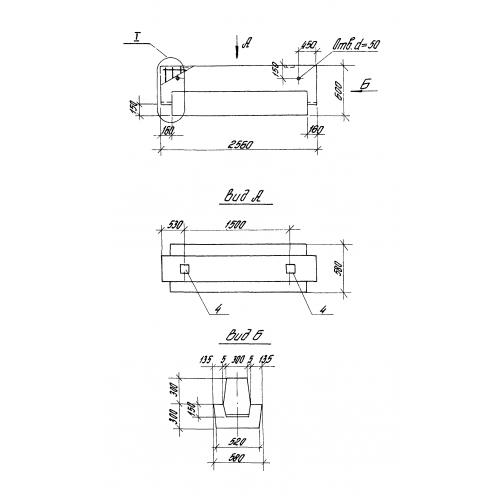

• Для РДП длина от 2560 до 8560 мм, в сечениях от 450*230*565 до 600*300*595 мм
• Для РОП длина аналогична, но в сечении могут быть размеры 450*230*482 до 600*230*497

Как видим, основные размеры зависят от типа сечений. Максимальная длина ЖБИ для промышленных зданий 11200 мм при сечениях 800*300*550*400 для двухполочного ригеля. Ими перекрываются большие пролеты производственных помещений. В которых опорные колонны устанавливаются с шагом в 12 м.

Для того, чтобы иметь представление, насколько подробно нормируются все параметры производства железобетонных изделий, рассмотрим данные, которые приводятся в описании к типовой серии одного из видов ЖБИ.

ЖБИ ригели высотой до 600 мм для перекрытий пролетов 6 и 9 метров, могут быть изготовлены только из бетона класса В30, с использованием напрягаемой стальной арматуры АТ-V, и ненапрягаемой АТ-IIIс.

Жб изделия рассчитаны на нагрузки 88,26 кН/м и 107,87 кН/м в условиях эксплуатации при температурах до -40˚С и не выше +50˚C в неагрессивной среде.

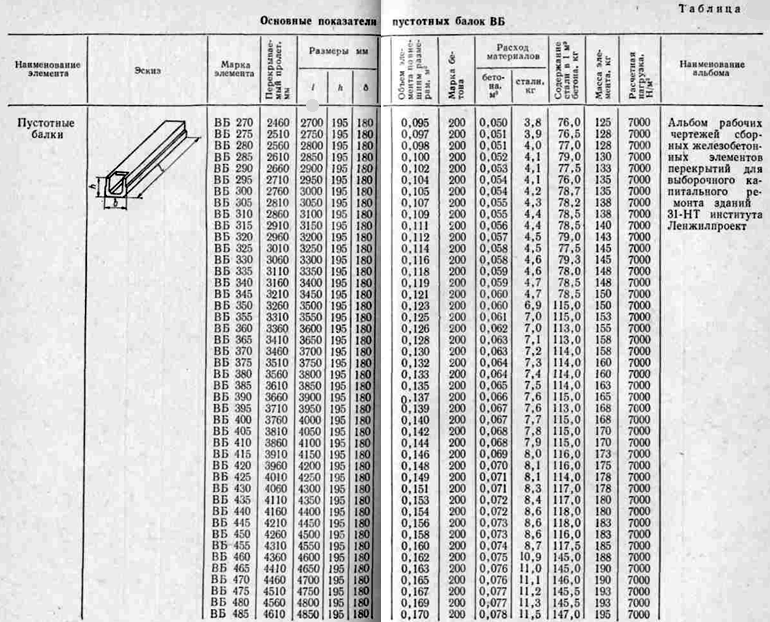

Так же для каждого типоразмера ригеля в рабочих чертежах приводится точный расчет количества бетона и стали.

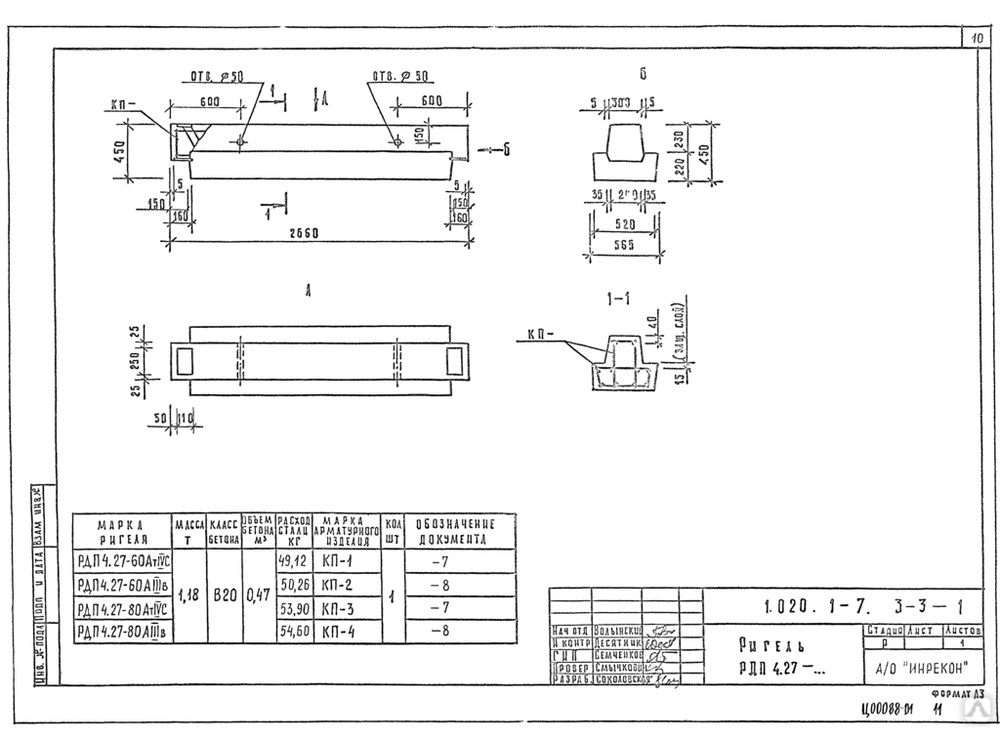

Все изделия, в том числе и ЖБИ ригели маркируются тоже по стандартам, например РДП.6.86-110АтV означает, что это ригель двухполочный под опирание пустотных плит перекрытий.

• 6- это высота изделия в сечении (600мм)
• 86 – обозначение длины 8560 мм.
• 110 – величина допустимой нагрузки
• АтV – класс стали.

В основной части маркировки одна буква, например ф, которая будет означать, что изделие предназначено для установки фахверка.

виды и применение, отличия от обычной балки

Ригель — массивная железобетонная конструкция, которая выступает соединяющим узлом вертикальных конструкций здания, таких как колонны, подвесы и стеновые панели. Именно на эти элементы приходится основная нагрузка межэтажных перекрытий. Они образуют мощную и прочную конструкцию с жесткой и стабильной геометрией.

Их применяют для поднятия и укрепления цоколя, снятия с него излишней нагрузки. С помощью этих армированных ЖБИ возводят широкие лестничные пролеты в ангарах, торговых залах.

Бытует мнение, что и ригель и балка — одно и то же, а отличия заключаются лишь в геометрических размерах. Это не совсем верно. Рассмотрим отличительные особенности этих двух схожих конструкций.

Отличия от обычной балки

Узлы действительно выполняют схожие задачи, но есть важные отличия:

• Назначение. Ригель выполняет узконаправленные функции несущей конструкции. Принимая нагрузку со всех сторон, он является важнейшим опорным узлом каркаса здания. Балка имеет более широкую сферу применения.

• Монтаж. Еще одной особенностью является обязательная установка соединительного элемента в горизонтальном положении. Балка может устанавливаться в горизонтальном положении или под наклоном. Эта самостоятельная часть строения преимущественно работает на изгиб.
• Геометрия. Ригель в разрезе имеет сложную форму, что обусловлено узконаправленной спецификой его использования. Классическая балка в сечении представляет из себя прямоугольник.

Таким образом, отличия этих двух схожих элементов очевидны: сфера применения, разные геометрические формы, особенности установки. Кроме того, ригель — специфическое изделие, выполненное из особо прочных материалов.

Материалы изготовления

Железобетонные ригели изготавливаются из тяжелых бетонов класса В 22,5–В 60. В итоге получаются конструкции, прочность которых в теплое время года составляет не менее 75%, в холодное время года — 85%. Если элемент применяется для перекрытия, при изготовлении ему придают особые свойства: морозостойкость, устойчивость к коррозии и агрессивным средам, а также водонепроницаемость.

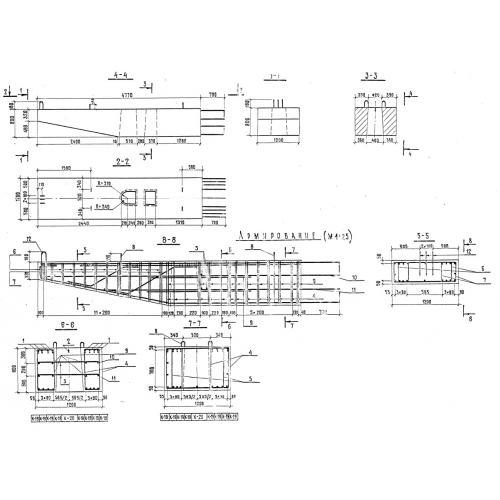

Армирование ригеля — ключевое условие, которое обеспечивает требуемые показатели прочности. Для этого применяют армокаркасы из горячекатанной стали, укрепленные термомеханической обработкой.

Железобетонные перемычки такого класса изготавливают в соответствии с ГОСТ 18980-90.

Виды и применение

В зависимости от сферы применения конструкций, промышленностью выпускается три категории изделий:

• Однополочные. Имеют Г-образную форму, предназначены для фиксирования перекрытий только с одной стороны. Зачастую эти блоки используются в лестничных клетках, строительстве крайних пролетов зданий жилого и промышленного назначения.
• Двухполочные. Т-образные элементы подходят для фиксации плит с обеих сторон. Применяется при возведении средних пролетов.
• Бесполочные. Обычная прямоугольная ЖБ-балка, используемая в каркасах зданий.

Ригели востребованы в строительстве зданий с так называемой «собирательной планировкой» — как правило, в таких помещениях предполагаются высокие потолки. Также их применяют при возведении модульных конструкций.

Специальные виды используют при возведении опалубок для заливки бетонных стен. Опалубочные конструкции балочно-ригельного типа включает в себя следующие элементы:

• двутавровые балки;
• уголки, подкосы и расходные элементы;
• фанера;
• крепежные элементы;
• металлические или деревянные ригели.

Готовая конструкция выдерживает нагрузку до 8 тонн на квадратный метр, поэтому с их помощью можно делать мощные и толстые перегородки. Опалубка не меняет своей формы, не деформируется под нагрузкой. Также с применением этой технологии делают и оконные опалубки. Еще одним достоинством таких конструкций является быстрый монтаж и демонтаж — это значительно повысит скорость строительных работ.

Маркировка

На изделия наносится маркировка с буквенно-цифровым кодом. В таблице приведены буквенные обозначения этих элементов с указанием области применения.

Наличие буквенных обозначений говорит о том, что конкретный ригель выполнен согласно ГОСТ. Они отличаются надежностью. Если буквенные сочетания на балке другие — значит они выполнены по ТУ.

Кроме букв в маркировках присутствуют и цифры, характеризующие длину изделия, высоту сторон, длину окружности балки, несущая способность. Цена конкретной марки изделия зависит от материала изготовления, формы, длины и области применения.

Заключение

Изделие имеет несложную конструкцию — изготовить ригель можно даже самостоятельно. Необходимо собрать опалубку, уложить в нее армирующий каркас и залить все бетоном. Однако не стоит экономить на этих важных деталях — от их качества и надежности зависит безопасность людей, которые будут проживать или работать в данном сооружении. Если вам нужна помощь в подборе элементов каркаса для будущей постройки, обращайтесь за помощью к профессионалам.
