ГОСТ 18980-90 Ригели железобетонные для многоэтажных зданий. Технические условия

  • 1 Определение
  • 2 Материалы и характеристики
  • 3 Назначение
  • 4 Особенности
  • 5 Маркировка
  • 6 Отличие ригеля от балки
  • 7 Как сделать ригель?
  • 8 Вывод

Строительство имеет в арсенале конструкционные элементы, которые позволяют возводить ажурные здания. Одним из важнейших изделий являются железобетонные ригели, принимающие на себя вес плит перекрытий многоэтажных строений. От их качества и характеристик зависят надежность и долговечность зданий. Конструкционные особенности этой железобетонной продукции разнообразны, поэтому не всегда удается увидеть принципиальные различия между балкой и ригелем.

Материалы и характеристики

Основу их прочности формируют бетоны (тяжеловесные) классов (на сжатие) от В22,5 до В60. Армирование продукции осуществляется металлической стержневой термомеханически упрочненной и горячекатаной арматурой с периодическим профилем, а также арматурными стальными канатами, арматурной сталью упрочненной вытяжки предусмотренных классов и проволокой различной прочности.

Ригель железобетонный должен иметь набранную нормативную прочность бетона, измеренную в трех временных точках: отпускную (70% и 85% в теплое и холодное время соответственно), передаточную, проектную. Такие изделия имеют высокие показатели морозоустойчивости, сопротивления агрессивным газовым составам, антикоррозионной защищенности, влагонепроницаемости, огнестойкости.

Готовая продукция имеет высокие параметры соответствия по: жесткости, трещиностойкости и прочности. Даже нормируются размеры допусков размещения выпусков арматуры (сваривается с арматурой колонн) на внешней поверхности — не больше 3 мм. Торцевые соединительные пластины и стержни прочно соединяются сваркой с внутренней осевой арматурой.

Вернуться к оглавлению

Каким может быть бетонный ригель

Так как ригели используются для соединений стоек каркаса, бетон для их изготовления должен быть тяжелым, марок от В22 до В60, в зависимости от этажности здания и требуемой прочности. Также устанавливают несколько поясов армирования для повышения прочности и устойчивости здания.

Изготавливать горизонтальные опорные элементы нужно со строповочными отверстиями или монтажными петлями. Исполнять формовку в соответствии с рабочими чертежами на ригели.

Отправлять заказчику изделия можно с отпускной прочностью не менее 70 % в теплое время года и 85 % − в холодное. Для междуэтажных перекрытий прочность должна равняться 90 % и выше. Транспортировать и хранить следует в горизонтальном положении. Подкладки в нижнем ряду устанавливать под монтажные петли или отверстия для стропов.

Первоначально проводят лабораторные исследования инертных материалов. Если требования по их качеству выполнены, приступают к забивке изделия.

Испытания ригелей проводят по ГОСТ 8829 и рабочим чертежам. Прочность бетона определяется на партии образцов, хранившихся при температуре 18-22 °C и отобранных перед формованием. Применяется также неразрушающий метод контроля прочности, предусмотрен стандартами. Контролируются также размеры и процент их отклонения, морозостойкость, водонепроницаемость, сила натяжения арматуры (для предварительно-напряженного изделия).

Назначение


Создание многоэтажных конструкций.
Ригели соединяют вертикальные конструкционные элементы сооружений, сами являясь опорами для плит перекрытий. Данная функция способствует формированию жесткой пространственной прочности арматуры постройки, объединенной сваркой. Такие конструкции гарантируют геометрическую стабилизацию сооружения в целом, передавая вес горизонтальных конструкций на опорный вертикальный «скелет» здания. Пояс из подобных изделий способен поднять цоколь над фундаментом на нужную высоту, укрепить и разгрузить последний. Их задействуют для сборки сооружений с широкими пролетами помещений (ангары, торговые залы), усиления колонн в помещениях с высокими потолками.

Данные элементы проектируются, чтобы выдерживать значительные нагрузки, когда уложены как балки или используются как колонны. Железобетонными ригелями в многоэтажных зданиях могут формироваться оконные комиссуры, ограды. В строительстве повышенной этажности и в конструкциях особенно больших габаритов задействуется модификация ригеля, которая имеет длину 12 м.

Данная разновидность проявила себя надежнее, чем образцы из стали. Транспортная инфраструктура (ограждения, парапеты, переходы, виадуки, мосты и пр.) активно сооружается с применением ригелей. В энергетике изделия используются для увеличения площади несущего основания мачт линий электропередач, что позволяет горизонтально распределять нагрузки для повышения несущей способности опор.

Вернуться к оглавлению

Определение

В покрытиях и перекрытиях зданий и сооружений для плит или прогонов опорой и вертикальным соединительным элементом служат наклонно или вертикально расположенные линейные несущие строительные узлы — ригеля. Их соединяют шарнирно или неподвижно с другими вертикальными частями — колоннами и стойками.

Уложенные плиты перекрытия передают основную нагрузку на стены и фундамент здания через эти горизонтальные соединители.

На строительную площадку ригель железобетонный должен поступать выполненный в соответствии с ГОСТом, вместе с сопроводительной документацией и маркировкой, формы которых также определяются государственным стандартом.

Наплывы, сколы, повреждения бетона и арматуры в зоне анкеровки, трещины и другие дефекты недопустимы. СНиП требует от руководителей строительства объекта предварительного визуального обследования узлов и проверки не менее 3 шт. изделий (более 10%) на соответствие стандартам качества поверхности и геометрических параметров.

Особенности

Их конструкции имеют различные профиль, размеры (длину, поперечное сечение), материал, способ крепления, что определяется конкретным местом применения. Фигура образцов в поперечнике — тавр, имеющий одну или две полки (для плит перекрытий), а также прямоугольник и т-образная без полок. Вариант с одной полкой позволяет опирать плиты с одной стороной (лестничный марш, торцевой пролет здания).

На модель с двумя полками опираются две плиты (характерно для центральных пролетов). Т-образные модификации с низко расположенной полкой уменьшают видимый выход тела конструкции внутрь помещений. На прямоугольные ригели нагрузка укладывается просто сверху. Конструкционные особенности и предназначения построек предполагают применение жесткого или шарнирного способов крепления ригелей.

Вернуться к оглавлению

Разница между ригелем и хедером

Ригель — еще один частный случай балки, составная часть конструкции в каркасном доме. В «финских домах» на ригель опираются балки перекрытия или стропила, он проходит под верхней обвязкой стены на всю длину. А у «канадских домов» ригель монтируют для оформления оконных и дверных проемов, снижая нагрузку на крайние стойки (последний вариант называется хедером).

Хедер, также известный как хидер (с англ. header — ригель, насадка, сборник) — понятие из лексикона американских строителей, официально дошедшее до нас из Building Codes.

Этот элемент призван распределять давление с верхней обвязки на стойки проемов окон и дверей. Без него оконная или дверная коробка просто раздавится под сильным давлением стропильной системы или балок перекрытия.

Маркировка


Продукция маркируется цифро-буквенным кодом, разделенным тире на группы. Пример — РДП 6.56-110АIV. 1-я группа указывается тип ригеля, его высоту в поперечнике и длину (дм), округленные до целых чисел. Разрешается заменять содержание данной группы на наименование изделия — ригель («Р») с указанием стандартизованного типоразмера. Вторая — дает информацию о несущей способности (в кН/м) изделия или же о его порядковом номере по несущей способности. Далее для предварительно напряженной арматуры указывается класс стали (латинская буква и римская цифра).

Так маркировка РДП 6.56-110АIV на продукции сообщает: тип РДП – ригель для железобетонных многопустотных плит, высота 6 дм (600 мм), длина 56 дм (5560 мм), несущая способность 110 кН/м, внутри заложена сталь класса А-IV. В ряде случаев используется третья группа обозначений, характеризующая специальные условия, в которых изделие может использоваться. Это касается, к примеру, сопротивляемости средам агрессивным газов, сейсмическим толчкам. Также может быть учтена установка добавочных закладных деталей.

Продукция с маркировкой РДП 6.56-110АIV-На, например, в 3-й группе сообщает, что материал изделия — бетон с нормальной («Н») проницаемостью (допустим к эксплуатации в слабоагрессивных газообразных средах), внутри которого установлены добавочные закладные элементы («а»). Ригели по типам обозначаются буквами: Р – прямоугольный, РО – однополочный (РОП – для плит многопустотных, РЛП – для лестничных маршей, РОР – под ребристые плиты, РЛР – аналогично РЛП), РБ – бесполочный в виде буквы «Т» (РБП – для плит многопустотного изготовления, РБР – для плит в ребристом варианте), РД – двухполочный (РДП – под железобетонные многопустотные плиты, РДР – под ребристые плиты) и РКП – балконный (консольный) для многопустотных плит. Встречаются ригели с аббревиатурой изготовителя (по ТУ), учитывающей специфику их формы, например, РВ, РМ, АР и пр.

Вернуться к оглавлению

Где применяется

Широкую сферу применения имеют ригели. С их помощью делают оконные проемы, устанавливают ограждения, широко используют в транспортной инфраструктуре для парапетов, мостов, переходов и прочих элементов развязки. В энергетике эти изделия применяют для повышения устойчивости и несущей способности мачт электропередач путем увеличения площади их фундамента. При возведении многоэтажных зданий в крупногабаритных конструкциях применяются несущие железобетонные элементы длиной 12 метров. Такой тип метража надежнее, чем стальные образцы.

Отличие ригеля от балки


С точки этимологии, балка – это более широкое понятие, а ригель – это та же балка, но выполняющая узкоспециализированную функцию.
Ригель можно считать горизонтальной балкой с особыми несущими функциями (принимает нагрузки с любых направлений) в качестве основного опорного элемента каркаса здания. Он является горизонтальной частью рамы, которая жестко связана с вертикальными стойками основной несущей конструкции (расчету не подлежит). Балка, уложенная горизонтально или под наклоном, работает как самостоятельная конструкционная единица каркаса строения, только преимущественно на изгиб (при проектировании рассчитывается). Ригели и балки нельзя взаимозаменять, так как первые монолитные (железобетонные или металлические), имеют большой вес, жесткость и прочность, а вторые, как правило, имея небольшую массу, изготавливаются из дерева или полых металлических конструкций.

Функциональность работы ригелей достаточно узкая, а сфера применения значительная. Назначение железобетонного ригеля четко определено и, независимо от условий, неизменно. Тогда как определение «балка» само по себе широкое, включающее и ригель. Балки применяются в строительной индустрии в виде перекрытий или их поддержки (пример — чердачное помещение, основной функцией конструкции которого является распределение нагрузки балок со стропилами на ригели), а также покрытий.

Вернуться к оглавлению

Каркасные и каркасно-брусовые сооружения

Каркасный дом — индивидуальное здание малой этажности, обычно до трех этажей. В основе такого дома установлен деревянный каркас из балок и стоек, заполненный утеплителем. Утепляющий слой (это может быть базальтовое волокно, стекловолокно, эковата, опилки, лен) располагается между внутренним пароизоляционным контуром и гидро/ветрозащитным внешним слоем.

Каркасно-брусовой дом — российская технология, предполагающая применение пиломатериалов естественной влажности. Скелет монтируют из бруса различного сечения:

  • 150х150 для стыков стен,
  • 150х100 для дверных и оконных проемов,
  • 150х50 — для других элементов.

Поскольку брус склонен к усыханию, применяется льняной джут. Стойки устанавливаются сразу вертикально, металлическими уголками их фиксируют к нижней обвязке для устойчивости, пока не соединят с верхней обвязкой стены.

Важное отличие: стена может сгнить, если наглухо закрыть сырой брус, поэтому надо организовывать вентиляционный зазор.

Как сделать ригель?


Установка опалубки.
Прямо на стройплощадке возможно отлить железобетонный ригель. Тяжелое монолитное изделие не должно формировать каркас в деревянных или каркасных постройках. Его использование потребует внимательнее рассчитать прочность фундамента. На подготовительном этапе создается прочная опалубка, задающая правильные, точные геометрические размеры и форму с ребрами жесткости. Для формирования дна формы используются металлические листы (доска), для боковин — толстая влагостойкая фанера.

Форма устанавливается на т-образные опоры из досок и горизонтируется. Ее дно и внутренние стенки аккуратно укрываются рубероидом (пленкой). Длина и нагрузки на железобетонную конструкцию определяют количество каркасов армирования (верхний, нижний), формируемых в ригеле. Высота нижнего края нижнего каркаса над дном составляет не менее 3 см, а верхний должен располагаться в 3-х см ниже уровня верхнего среза формы. Армирующие каркасы формируются за пределами формы и затем устанавливаются в нее.

Низовая арматура делается непрерывной и укладывается продольно (принимает нагрузку на растяжение), ее диаметр — не меньше 1 см. Каркасы обвариваются (вяжутся проволокой). Нижнее продольное армирование не стыкуется в центральной трети длины, а верхнее — на крайних четвертях длины. Бетонный раствор замешивается из частей щебня, песка, цемента в пропорции 4/2/1 и воды. Заливка делается непрерывно, смесь трамбуется вибратором. Уход за бетоном изделия первые 7 – 10 суток осуществляется по сезону.

Боковые щиты снимаются через 2 недели, нижняя опора ригеля сохраняется до истечения 28 суток. Затем инструментально проверяется качество бетона. При положительном результате ригель нагружается после полного набора марочной прочности.

Вернуться к оглавлению

Чем ригель с добавками в бетон лучше ригеля, изготовленного без добавок?

Прежде, чем ответить на этот вопрос, давайте вспомним, что любая продукция ЖБИ подвергается постоянному воздействию дождя, снега, морозов и это отрицательно влияет на эксплуатационные характеристики железобетонных изделий. В каркасном строительстве очень опасно разрушение балок, плит и ригелей под атмосферным воздействием и, конечно, в большей мере защиты от этого требуют ригеля строительные.

Предприятия химического сектора постоянно работают над созданием продуктов, улучшающих рабочие характеристики многих строительных материалов, и не последнее место занимают различные химические добавки для бетонов. Компания GOODHIM наряду со многими эффективными добавками разработала уникальный суперпластификатор для бетонных изделий.

Добавление пластификатора в бетонную смесь повышает ее пластичность и текучесть на столько, что она равномерно заливается в форму и обволакивает арматурный каркас, положительно влияя на проникновение связующих частиц ингредиентов, сокращая водоцементное соотношение тем самым увеличивая прочность железобетонного изделия.

Суперпластификатор INTERPLAST AT от Гудхим универсальная добавка для бетона, повышающая его прочность, водонепроницаемость и морозостойкость до 150 циклов, что делает ригеля с этой добавкой практически не разрушаемыми.

Купите оптом по выгодной цене


Суперпластификатор универсальный для бетона INTERPLAST АТ


Добавка на поликарбоксилатной основе GOODHIM INTERPLAST AT для теплых полов


Суперпластификатор универсальный для фундамента GOODHIM INTER PLAST AT F

Ригели железобетонные

  • Дорожное
    строительство
    • Плиты дорожные
    • Звенья железобетонные
    • Колодцы железобетонные
    • Лотки железобетонные
    • Блоки укреплений
    • Бордюрный камень
  • Нефтегазовое
    строительство
    • Столбики сигнальные
    • Плиты дорожные
    • Сваи железобетонные
    • Лотки волнистые
    • Утяжелители железобетонные
    • Камни бортовые
  • Промышленное
    строительство
    • Плиты перекрытий
    • Плиты дорожные
    • Колонны железобетонные
    • Сваи железобетонные
    • Диафрагмы железобетонные
    • Ригели железобетонные
    • Фундаментные блоки
    • Бомбоубежища
  • Жилое
    строительство
    • Плиты перекрытий
    • Шахты лифтов
    • Вентиляционные блоки
    • Марши лестничные
    • Лестничные площадки
    • Перемычки
    • Ступени железобетонные
    • Заборы железобетонные
    • Сваи составные
    • Плиты балконов
  • Энергетическое
    строительство
    • Опоры ЛЭП
    • Фундаменты опор
    • Приставки железобетонные
    • Анкерные плиты
    • Ригели опор
    • Элементы подстанций
    • Сваи энергетические
  • Железнодорожное
    строительство
    • Лотки межпутные
    • Лотки междушпальные
    • Шпалы железобетонные
    • Опоры контактной сети
    • Трехлучевой фундамент
    • Плиты ЖД переездов
  • Инженерное
    строительство
    • Трубы железобетонные
    • Каналы непроходные
    • Опорные подушки
    • Колодцы железобетонные
    • Лотки железобетонные
    • Камеры тепловые
    • Лотки ЛК
    • Колодцы кабельные
    • Каналы сборные
    • Щитовые опоры
  • Мосты,
    тоннели
    • Лотки железобетонные
    • Блоки коллекторных тоннелей
    • Сваи мостовые
    • Элементы мостовых конструкций
    • Своды железобетонные
  • Нетиповые
    ЖБИ
    • Плиты мощения
    • Тетраподы
    • Элементы башенных кранов
    • Груза для кранов

Ригели Р

НаименованиеДлина L, ммШирина B, ммШирина b1, ммВысота H, ммРазмер A, ммВес, тоннОбъем бетона, куб. м.
ГОСТ
Р 3.26
25401803006000.350.14ГОСТ 18980-90
Р 3.27
26401803006000.370.15ГОСТ 18980-90
Р 3.56
554018030012000.750.3ГОСТ 18980-90
Р 3.57
56401803001200
0.77
0.31ГОСТ 18980-90
Р 4.30
2980300400ГОСТ 18980-90
Р 4.33
3280300400ГОСТ 18980-90
Р 4.
60
5980300400ГОСТ 18980-90
Р 4.63
6280300400ГОСТ 18980-90
Р 4.72
7180300400ГОСТ 18980-90
Р 4.75
7480300400ГОСТ 18980-90
Р 4.90
8980300400ГОСТ 18980-90
Р 4.93
9280300400ГОСТ 18980-90
Р 8.
52
5200
320
400800ГОСТ 18980-90

Ригели РОП

НаименованиеДлина L, ммШирина B, ммШирина b1, ммВысота H, ммВысота h2, ммВес, тоннОбъем бетона, куб.м.ГОСТ
РОП 4.22
2240
482
450230ГОСТ 18980-90
РОП 4.26
25604824502301. 050.42ГОСТ 18980-90
РОП 4.52
5240482450230ГОСТ 18980-90
РОП 4.56
55604824502302.320.94ГОСТ 18980-90
РОП 4.64
6440482450230ГОСТ 18980-90
РОП 4.68
67604824502302.871.15ГОСТ 18980-90
РОП 6.22
2240497600230ГОСТ 18980-90
РОП 6.26
25604976002301. 450.58ГОСТ 18980-90
РОП 6.52
5240497600230ГОСТ 18980-90
РОП 6.56
55604976002303.251.3ГОСТ 18980-90
РОП 6.64
6440497600230ГОСТ 18980-90
РОП 6.82
8240
497600230ГОСТ 18980-90
РОП 6.86
8560497600230ГОСТ 18980-90
РОП 8.112
11200475400800220ГОСТ 18980-90
РОП 8.
52
5200475400800220ГОСТ 18980-90

Ригели РДП

Наименование
Длина L, ммШирина B, ммШирина b1, ммВысота H, ммВысота h2, ммВес, тоннОбъем бетона, куб.м.ГОСТ
РДП 4.22
2240565450230ГОСТ 18980-90
РДП 4.26
2560565
450
2301. 110.45ГОСТ 18980-90
РДП 4.52
5240565450230ГОСТ 18980-90
РДП 4.56
55605654502302.551.02ГОСТ 18980-90
РДП 4.64
6440565450230ГОСТ 18980-90
РДП 4.68
67605654502303.121.25ГОСТ 18980-90
РДП 6.22
2240565600230ГОСТ 18980-90
РДП 6.26
25605956002301. 650.66ГОСТ 18980-90
РДП 6.52
5240565600230ГОСТ 18980-90
РДП 6.56
55605956002303.781.51ГОСТ 18980-90
РДП 6.64
6440565600230ГОСТ 18980-90
РДП 6.82
8240565600230ГОСТ 18980-90
РДП 6.86
85605956002305.882.35ГОСТ 18980-90
РДП 8.112
11200550400800220ГОСТ 18980-90
РДП 8.
52
5200550400800220ГОСТ 18980-90

Ригели РОР

НаименованиеДлина L, ммШирина B, ммШирина b1, ммВысота H, ммВысота h2, ммВес, тоннОбъем бетона, куб.м.ГОСТ
РОР 6.22
2240490600300ГОСТ 18980-90
РОР 6.26
55604906003001. 50.6ГОСТ 18980-90
РОР 6.52
5240490600300ГОСТ 18980-90
РОР 6.56
55604906003003.31.3ГОСТ 18980-90
РОР 6.82
8240490600300ГОСТ 18980-90
РОР 6.86
85604906003005.02.0ГОСТ 18980-90
РОР 8.112
11200475400800300ГОСТ 18980-90
РОР 8.52
5200475400800300ГОСТ 18980-90
РОР 8.
82
8200475400800300ГОСТ 18980-90

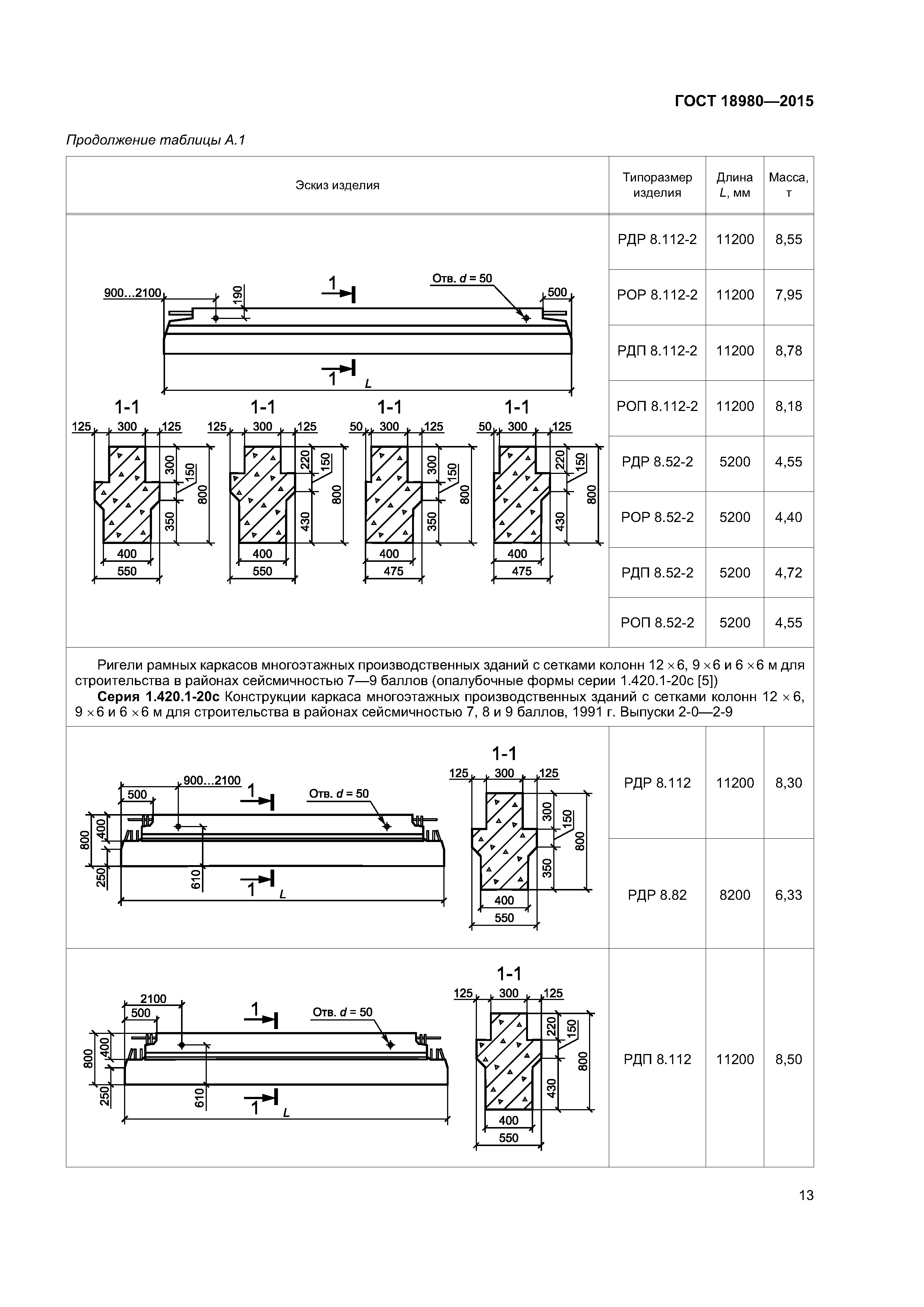

Ригели РДР

НаименованиеДлина L, ммШирина B, ммШирина b1, ммВысота H, ммВысота h2, ммВес, тоннОбъем бетона, куб.м.ГОСТ
РДР 6.22
2240580600300ГОСТ 18980-90
РДР 6.26
25605806003001. 70.7ГОСТ 18980-90
РДР 6.52
5240580600300ГОСТ 18980-90
РДР 6.56
55605806003003.61.43ГОСТ 18980-90
РДР 6.82
8240580600300ГОСТ 18980-90
РДР 6.86
85605806003005.52.19ГОСТ 18980-90
РДР 8.112
11200550400800220ГОСТ 18980-90
РДР 8.22
2200550300800300ГОСТ 18980-90
РДР 8.
52
5200550400800300ГОСТ 18980-90
РДР 8.82
8200550400800300ГОСТ 18980-90

Ригели РЛП

НаименованиеДлина L, ммШирина B, ммВысота H, ммВысота h2, ммВес, тоннОбъем бетона, куб.м.ГОСТ
РЛП 4.26
25603824502300.840.34ГОСТ 18980-90
РЛП 4.
56
55603824502301.890.76ГОСТ 18980-90
РЛП 4.64
6440482450230ГОСТ 18980-90
РЛП 5.57
5650437500230ГОСТ 18980-90
РЛП 6.26
25603976002301.20.48ГОСТ 18980-90
РЛП 6.56
55603976002302.691.08ГОСТ 18980-90
РЛП 6.64
6440497600230ГОСТ 18980-90
РЛП 6.
69
6850447600230ГОСТ 18980-90
РЛП 6.82
8240497600230ГОСТ 18980-90

Ригели РКП

НаименованиеДлина L, ммШирина B, ммВысота H, ммВысота h2, ммВес, тоннОбъем бетона, куб.м.ГОСТ
РКП 4.15
1530560450230ГОСТ 18980-90
РКП 4.9
930560450230ГОСТ 18980-90
РКП 5.
15
1530560490230ГОСТ 18980-90
РКП 5.9
930560490230ГОСТ 18980-90

Ригели РБП

НаименованиеДлина L, ммШирина B, ммВысота H, ммВысота h2, ммВес, тоннОбъем бетона, куб.м.ГОСТ
РБП 4.22
2240400450230ГОСТ 18980-90
РБП 4.52
5240400450230ГОСТ 18980-90
РБП 4.
64
6440400450230ГОСТ 18980-90
РБП 4.82
8240400450230ГОСТ 18980-90
РБП 6.22
2240400600230ГОСТ 18980-90
РБП 6.52
5240400600230ГОСТ 18980-90
РБП 6.56
55605956002303.781.51ГОСТ 18980-90
РБП 6.64
6440400600230ГОСТ 18980-90
РБП 6.82
8240400600230ГОСТ 18980-90
РБР 6.
