Что такое ригель в строительстве: определение, назначение, виды

Строительство – быстро развивающаяся отрасль, включающая все организационные, проектные, строительно-монтажные работы, связанные с возведением или демонтажем. В зданиях и сооружениях используют ригели. Но даже опытные специалисты не всегда могут объяснить, в чем его различие с балкой. А разница есть существенная.

Что такое ригель, и чем он отличается от балки

Конструктивное изделие в строительстве, главной способностью которого есть работа на изгиб, называется балкой. Основным материалом служит дерево или полый металл. Горизонтальное опорное изделие, соединяющее вертикальные стойки, называют ригелем. Его можно назвать горизонтальной балкой (из металла или железобетона) с важными несущими способностями, что берет на себя нагрузки в различных направлениях. Назначение ригеля одно – принимать нагрузки без развития пластических деформаций.

Ригель: определение и назначение

Строительный ригель – это несущий конструкционный элемент. Он является опорой для перекрытий. Качество изделия – основа устойчивости и проектных требований к конструкции, так как масса несущего элемента передается на вертикальные стойки. При возведении цоколя пояс из ригелей укрепляет и разгружает фундамент.

Назначение этих опорных элементов для постройки зданий и сооружений с широкими пролетами (торговые центры, ангары) и усиления колонн в помещениях с высокими потолками.

Балки предназначены для монтажа перекрытий или покрытий. К примеру, на чердаке, конструкция которого предполагает распределение нагрузки балок на ригели.

Где применяется

Широкую сферу применения имеют ригели. С их помощью делают оконные проемы, устанавливают ограждения, широко используют в транспортной инфраструктуре для парапетов, мостов, переходов и прочих элементов развязки. В энергетике эти изделия применяют для повышения устойчивости и несущей способности мачт электропередач путем увеличения площади их фундамента.

Формы и виды

Их виды имеют разнообразные профили, поперечные сечения, размеры, материал. Место применения зависит от способа крепления, установленного в ригеле. Он соединяется жестким или шарнирным способом, в зависимости от предназначения постройки и ее конструкционных особенностей. Он может быть изготовлен как из железобетона, так и с металла. Металлический опорный элемент также может иметь в сечении тавр и прямоугольник, за счет чего его используют для возведения каркасных сооружений, сборки строительных лесов и установки разных изгородей.

Ригели подразделяют на типы.

1. РДП (двухполочный) – для опирания многопустотных плит на две его полки;
2. РДР (с двумя полками) – для опоры на него ребристых плит;
3. РОП (однополочный) – для опирания на одну полку многопустотных плит;
4. РЛП (с одной полкой) – применяется в лестничных клетках;
5. РОР (однополочный) – для опоры на одну его полку ребристых плит;
6. Консольный – для опирания многопустотных плит балконов;
7. РБП – бесполочный;
8. Р – прямоугольного сечения.

Элемент с одной полкой используется для опоры на него плиты с одной стороной. Например, лестничного марша или торцевого пролета (фото 1)

Модификация с двумя полками предназначена для опоры двух плит, что характерно для центрального пролета (фото 2)

Бесполочные — по форме выглядят как двухполочные, но полки очень малого размера. Для ребристых и пустотных плит (фото 3)

На прямоугольник нагрузка распределяется сверху.

Расшифровка и маркировка

Обозначать ригели нужно буквенной аббревиатурой и цифровыми обозначениями. Для примера, маркировка РДП6.56-110АІV означает, что используется ригель типа РДП, размеры которого 6 дм в высоту и 5,56 дм в длину, выдерживает напряжение 110 кН/м, имеет напряженную арматуру класса А-IV. Дополнительные характеристики указывают при необходимости: конструктивные особенности (наличие дополнительных закладных деталей), устойчивость в агрессивных условиях, сейсмическим колебаниям.

Каким может быть бетонный ригель

Так как ригели используются для соединений стоек каркаса, бетон для их изготовления должен быть тяжелым, марок от В22 до В60, в зависимости от этажности здания и требуемой прочности. Также устанавливают несколько поясов армирования для повышения прочности и устойчивости здания.

Изготавливать горизонтальные опорные элементы нужно со строповочными отверстиями или монтажными петлями. Исполнять формовку в соответствии с рабочими чертежами на ригели.

Отправлять заказчику изделия можно с отпускной прочностью не менее 70 % в теплое время года и 85 % − в холодное. Для междуэтажных перекрытий прочность должна равняться 90 % и выше. Транспортировать и хранить следует в горизонтальном положении. Подкладки в нижнем ряду устанавливать под монтажные петли или отверстия для стропов.

Первоначально проводят лабораторные исследования инертных материалов. Если требования по их качеству выполнены, приступают к забивке изделия.

Испытания ригелей проводят по ГОСТ 8829 и рабочим чертежам. Прочность бетона определяется на партии образцов, хранившихся при температуре 18-22 °C и отобранных перед формованием. Применяется также неразрушающий метод контроля прочности, предусмотрен стандартами. Контролируются также размеры и процент их отклонения, морозостойкость, водонепроницаемость, сила натяжения арматуры (для предварительно-напряженного изделия).

Что такое ригель в строительстве: определение, назначение, виды

Мало кто сегодня отдает строительство дома полностью бригаде или организации. Чтобы быть уверенными в результате, необходимо контролировать работы. Для этого приходится разбираться в терминологии, техпроцессах и особенностях конструкции. В конструкции зданий часто встречаются ригеля, но они очень похожи на балки. Причем настолько, что даже не все профессиональные строители могут объяснить разницу. Что такое ригель в строительстве и чем он отличается от балки и будем разбираться.

Содержание статьи

Что такое ригель: определение и назначение

Вообще, само слово «ригель» многозначное. Это и немецкая фамилия, и община в Германии, и название звезды, и еще много чего. Есть ригеля и в конструкции дома. Но многие часто затрудняются ответить, что именно это такое. Ригель в строительстве — это часть опорной конструкции здания. Представляет собой горизонтальный элемент, соединяющий вертикальные стойки. С ригелем стыкуются остальные элементы конструкции. То есть, строительный ригель всегда расположен горизонтально между двумя стойками (при большой длине может иметь подпорные стойки). Они могут быть вертикальными или наклонными.

Задача ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, связывая части конструкции, он перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.

Он встречается в любой части здания. Есть ригеля в некоторых типах фундаментов (свайно-ростверковый, столбчатый и другие, где есть отдельные опоры), каркасе стен, перекрытиях, кровельной системе скатного типа.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек. При проектировании сооружений часто используют стандартные решения, рассчитывая с определенным запасом прочности.

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель.

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Где применяется

Итак, ригель в строительстве — это горизонтальная часть конструкции, которая соединяет вертикальные или наклонные части системы:

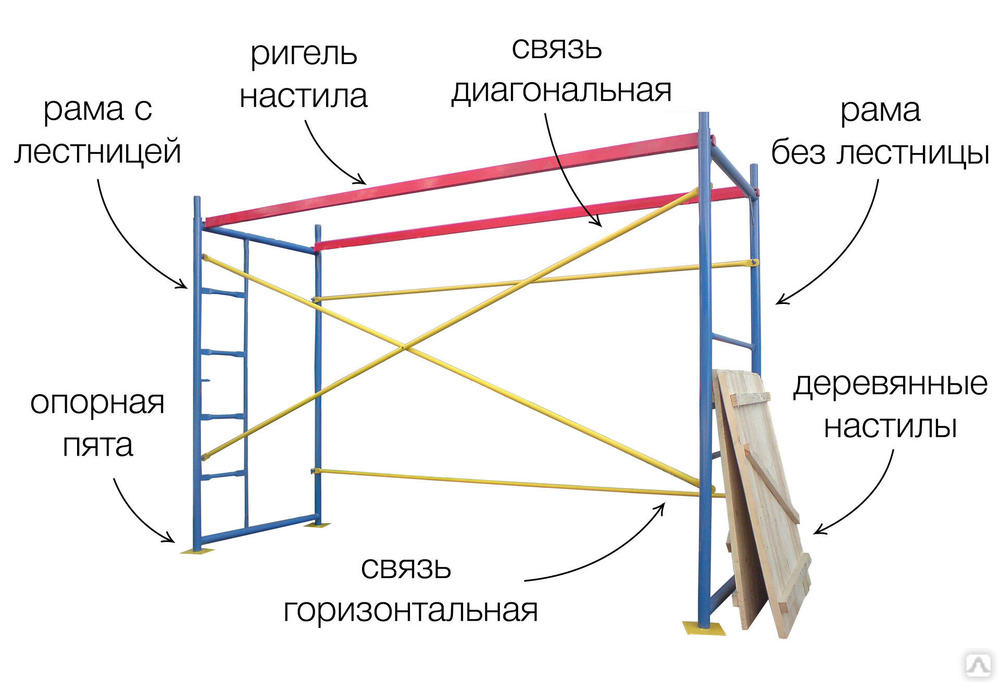

• Соединяет стойки строительных рам.
• В каркасах объединяет между собой опоры, колонны.

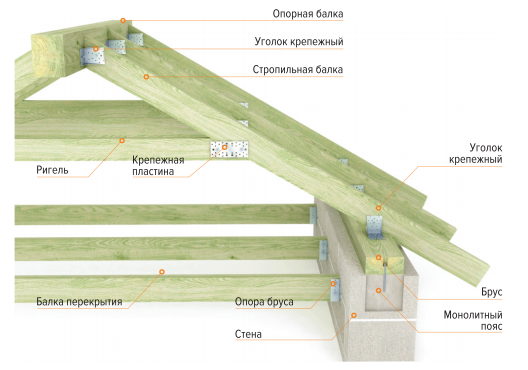

• В стропильной системе — стропила.

  Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала. Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

Каким может быть бетонный ригель

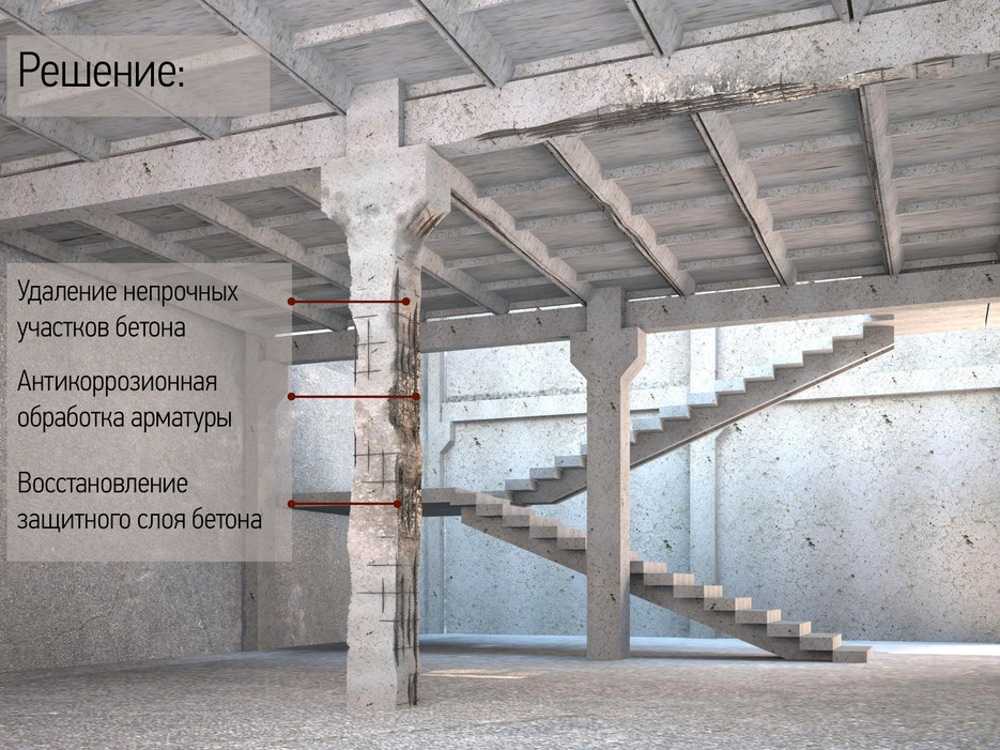

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015. 3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

• С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.
• С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:
  • для стоек и колонн под укладку плит разного типа:
    • РДР — ребристые;
    • РДП — пустотные;
  • РКП — консольные — для опирания пустотных плит балконов.
• Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:
  • РБР — ребристых;
  • РБП — пустотных;
• Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

• В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
• Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
• Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

• РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
• 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
• На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.
