Резьбовые муфты для соединения арматуры: Резьбовые муфты для соединения арматуры

Содержание

Производство резьбовых и обжимных муфт для арматуры

B.B. ДЬЯЧКОВ, инж. (НИИЖБ), Прочность и деформативность резьбовых механических соединений арматуры

Возрастающие объемы монолитного строительства в России диктуют необходимость перехода на более надежные и скоростные технологии возведения зданий и сооружений. При проектировании и возведении высотных зданий и сооружений из монолитного железобетона возникает проблема быстрого и качественного соединения арматурных стержней, так как длина поставляемой на стройплощадку арматуры ограничена условиями транспортировки и не превышает 12 м.

В настоящее время в России для соединения арматурных стержней применяются в основном два вида соединений — сварные и внахлестку без сварки. Причем сварные и нахлесточные соединения имеют ряд существенных недостатков, которые говорят о целесообразности применения механических соединений.

Применение сварных соединений связано с большой стоимостью электроэнергии, привлечением высококвалифицированных сварщиков и сложным контролем качества. Более простым является соединение внахлестку без сварки, но и оно также имеет ряд недостатков: перерасход арматуры за счет перепуска стержней; необходимость установки дополнительной поперечной арматуры в зоне нахлестки; затруднение бетонных работ в густоармированных конструкциях.

Применение резьбовых механических соединений исключает эти недостатки. Кроме того, в ряде конструкций соединения внахлестку вообще не допускаются.

В связи с этим все больше внимания уделяется механическим соединениям, но из всех их типов в нашей стране наибольшее применение получили только опрессованные стыки арматуры периодического профиля и соединения с помощью муфт арматуры винтового профиля.

В НИИЖБе в лаборатории арматуры были выполнены исследования прочности и деформативности таких соединений. Целью исследований было определение геометрических размеров муфт и усилия обжатия, обеспечивающих выполнение требований прочности и деформативности, установленных для растянутых соединений, и разработка рекомендаций по их применению [1].

Необходимость проведения исследований резьбовых механических соединений арматуры и их сертификация в системах ГОСТ Р и Мосстройсертификация обусловлена острой потребностью строительства в таких соединениях.

Лабораторией арматуры были проведены сертификационные испытания соединений LENTON и BARTEC.

В процессе их выполнения были разработаны технические условия [2,3], в которых установлены основные требования к прочности и деформативности таких резьбовых механических соединений (табл.1).

Испытания проводились на механических соединениях LENTON производства корпорации «ERICO» (рис.1) и BARTEC производства фирмы «DEXTRA» (рис.2) арматуры класса А500С диаметрами 12,25,40 мм.

Оба соединения относятся к сжато-растянутым, т.е. к таким соединениям, которые могут воспринимать сжимающие и растягивающие усилия.

На рис.1 и 2 представлены так называемые стандартные механические соединения, предназначенные для соединения стержней одного диаметра, коща при монтаже арматуры на стройплощадке хотя бы один из соединяемых стержней может свободно вращаться.

Принципиальное отличие этих соединений между собой заключается в способе нарезки резьбы.

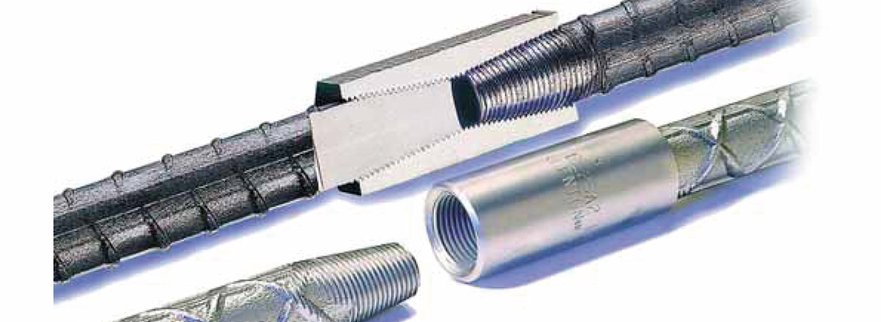

Соединения LENTON имеют разнонаправленную конусную резьбу (рис.З), которая исключает возможность своего повреждения до того, как достигается полное зацепление резьбы.

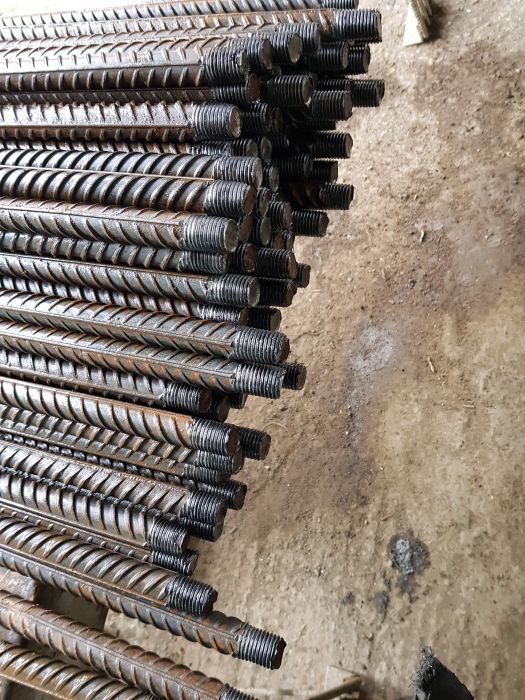

Резьба на концах арматурных стержней для механических соединений BARTEC создается следующим образом: стержень отрезается под прямым углом; путем холодной высадки производится увеличение диаметра конца стержня, на котором будет нарезана резьба; на конце стержня нарезается резьба. За счет увеличения диаметра конца стержня путем холодной высадки ослабления сечения стержня после нарезки резьбы не происходит (рис.4).

Испытывалось по 2-3 образца-близнеца. Механические свойства некоторых образцов механических соединений приведены в табл. 2,3.

Из этих таблиц видно, что деформативность соединений не превышает 0,1 мм, т. е. удовлетворяет техническим требованиям [2,3]. В противном случае большая деформативность приводит к недопустимой ширине раскрытия трещин в эксплуатационной стадии работы железобетонных элементов.

Все механические соединения должны быть затянуты ключом с усилием, приведенным в табл. 4.

Сертификационные испытания включали в себя растяжение при отрицательных температурах соединений BARTEC арматуры диаметром 12 и 40 мм (по 6 образцов) и по одному исходному образцу каждого диаметра. В табл. 5 приведены результаты испытаний механических соединений BARTEC при отрицательных температурах.

Сначала проводились испытания соединений стержней и исходного стержня диаметром 40 мм при температуре-45°С. Как показывают результаты, приведенные в табл. 5, два из четырех испытанных образцов разрушились по арматурному стержню пластично вне стыка. Однако два других образца разрушились хрупко по обрезу муфты, причем прочность одного из них оказалась даже ниже нормативного значения предела текучести исходной стали (500 Н/мм2), что не удовлетворяет требованиям технических условий. Поэтому оставшиеся два образца соединений диаметром 40 мм были испытаны при температуре -30°С. Из них один разрушился по арматурному стержню вне стыка, а второй — хрупко по обрезу муфты при напряжениях, превышающих нормативное значение временного сопротивления исходной стали. Следовательно, результаты испытаний соединений арматуры диаметром 40 мм при температуре -30°С можно считать удовлетворяющими требованиям технических условий.

Аналогично испытывали образцы диаметром 12 мм. Первые три образца при температуре -50°С показали удовлетворительные результаты, поэтому испытания оставшихся трех образцов проводили при температуре -65°С. Они также показали удовлетворительные результаты.

Оценка прочности механических соединений LENTON при отрицательных температурах была выполнена на основании данных, предоставленных корпорацией «ERICO» удержания этой нагрузки в течение 10 с нагрузка увеличивалась до разрушения образца.

Оценивая результаты испытаний при отрицательных температурах, можно сделать вывод об области применения всего сортамента (12-40 мм) механических соединений LENTON и BARTEC до -30°С — область применения назначена по наихудшим результатам испытаний. Необходимо отметить, что расчетная отрицательная температура для Москвы составляет -28°С, т.е. механические соединения LENTON и BARTEC в Москве применяться могут.

1. Впервые в России были разработаны технические условия для резьбовых механических соединений арматуры, где указаны требования прочности и деформативности соединений, геометрические размеры соединительных муфт и их области применения.

2. Устройство резьбовых механических соединений не требует привлечения высококвалифицированных специалистов. При этом значительно сокращаются расход арматуры и время на устройство стыка.

Резьбовые муфты для мех. стыковки арматуры напрямую от производителя

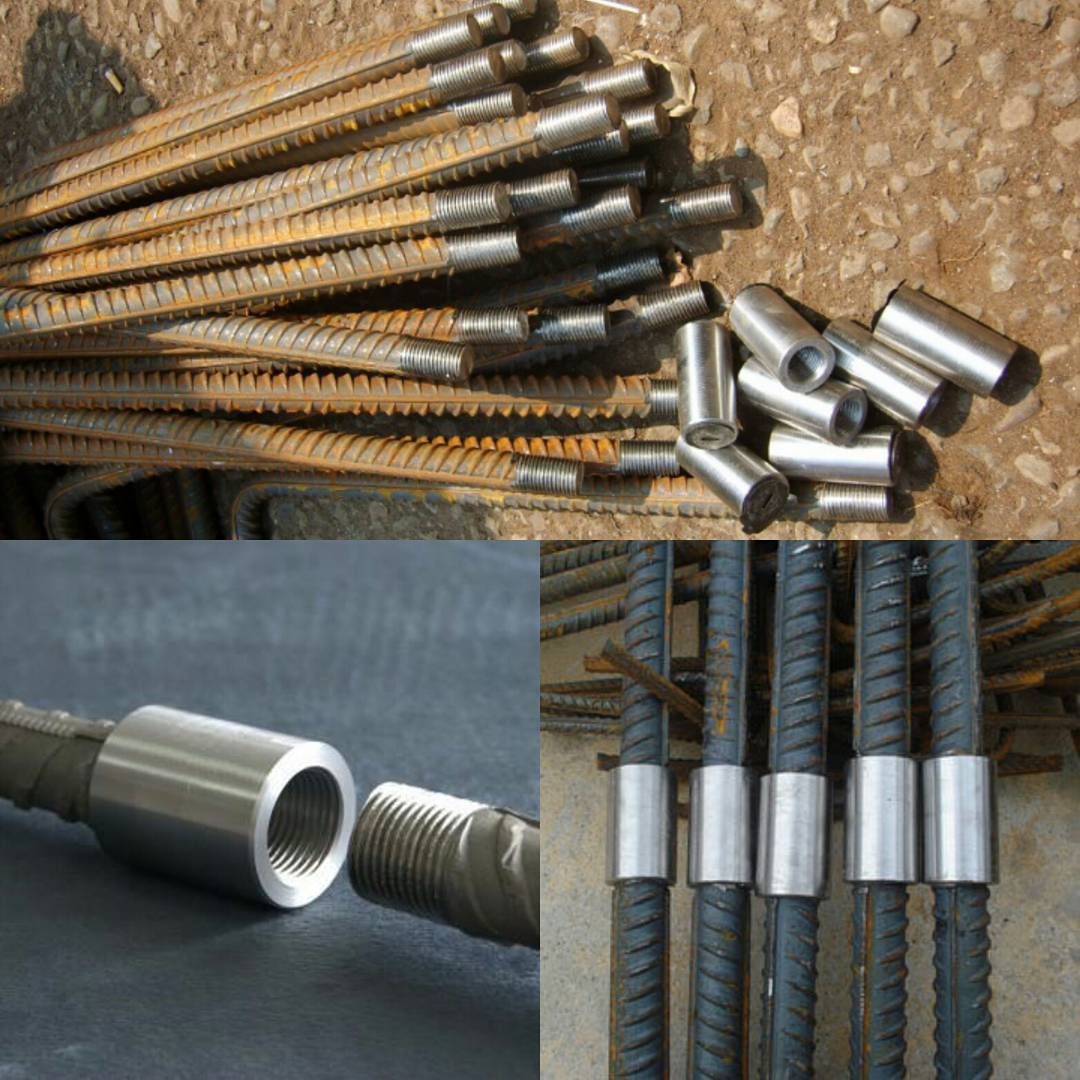

Резьбовые соединения по способу изготовления и типу резьбы на концах арматурных   стержней  подразделяются на соединения с конической или цилиндрической резьбой, созданной методом нарезки или накатки либо непосредственно по периодическому профилю арматурного стержня, либо на предварительно высаженной головке (участке увеличенного диаметра с помощью давления) на конце арматурного стержня. Накатка применяется при изготовлении цилиндрических резьб.

По назначению резьбовые соединения подразделяются на:

Стандартное резьбовое соединение.

  • Стандартные — предназначены для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться.

Применяются при сборке арматурных сеток и каркасов из отдельных стержней.

Переходное резьбовое соединение.

  • Переходные – предназначены для соединения стержней разного диаметра в тех же условиях, что и стандартные.

Позиционное резьбовое соединение

Позиционные – предназначены для соединения арматурных стержней в тех случаях, когда ни один из стыкуемых стержней не может свободно вращаться.

Применяются для соединения готовых арматурных каркасов, криволинейных стержней или готовых железобетонных элементов. Позиционные соединения бывают  различных     типов  в зависимости от применяемой  технологии и производителя соединительных элементов: 1 тип – с удлиняющим элементом, 2 тип – со стягивающим элементом, 3 тип – со стандартной муфтой с контргайкой или без контргайки , 4 тип – с разнонаправленной резьбой (выглядит как стандартное соединение).

с удлиняющим элементом соединение с стягивающим элементом соединение без контргайки соединение с контргайкой.

Резьбовые и винтовые соединения должны в обязательном порядке быть затянуты с помощью трубного или динамометрического ключа с усилием, в соответствии с рекомендациями изготовителя соединений, обеспечивающим деформативность соединений. При указании усилия затяжки в НД на соединения для выборочного контроля затяжки необходимо использовать только динамометрические ключи.

Для соединительных элементов резьбовых соединений арматурных стержней, в качестве материала,  используется сталь марок 40, 45, 45Х, 45Г2 и аналоги по ГОСТ 1050.

Длина ключа, применяемого для затяжки механических соединений, должна быть не менее:

  • для арматуры диаметром 12-18 мм – 0,3 м;
  • для арматуры диаметром 20-28 мм – 0,5 м;
  • для арматуры диаметром 32-40 мм – 0,7 м.

Для контроля затяжки механических соединений и концевых анкеров используются специальные  динамометрические  ключи. Динамометрические ключи, используемые для затяжки соединений, должны проходить ежегодную калибровку.

Соединительные муфты для арматуры



На сегодня основной метод механико-резьбового скрепления арматурных стержней, стандартизированный для использования на территории нашей страны, представлен муфтовой системой, позволяющей фрагментарно устранять стыки на арматурной вязке путем замены их на муфтовое соединение арматуры.



Данный вид сборки масштабно внедряется в современных сооружениях и исключает какие-либо минусы сварочной сборки конструкции и вязи арматурных штырей. Спецификой муфтного монтажа является инновационность, широко востребованная при постройке многоэтажных зданий, гидростанций, мостов, атомных станций.




Данные системы предусматривают разные варианты крепежа к основаниям каркаса:


•    обжимной узел из целой трубы;
•    муфта с коничной резьбой;
•    конструкция под винтообразную арматуру с 2-мя контргайками.



Преимущества муфтовых соединений





  • •    возможность многофункционального расположения железной конструкции на месте: вертикальном, горизонтальном либо наклонном;
  • •    цикличность процесса сборки каркаса;
  • •    повышенная скорость выполнения сборки конструкции при помощи специализированного оборудования;
  • •    возможность монтажа стального корпуса независимо от метража, что полностью ликвидирует риск перерасхода корпусных элементов;
  • •    отсутствие лимита муфтного соединения арматурных штырей в едином разрезе системы;
  • •    простой контроль качества исполнения состыковки корпуса;
  • •    строительный каркас в системе какого-либо сооружения – это целостный железный штырь, который не рушится, если слой бетона поврежден;
  • •    не нужно выполнять высококвалифицированные сварочные работы;
  • •    в зоне стыковки сечение стальной арматуры содержит наименьшую площадь;
  • •    гарантировано равномерное распределение прочности соединений, что существенно уменьшает сроки возведения единых систем;
  • •    нарезку осуществляют при помощи классических приспособлений в мастерских либо дома;
  • •    резьбу создают разными приемами, например — накатка, штамповка и прочее;
  • •    собирают арматурные элементы с помощью подручного инструмента;
  • •    протекание рабочей среды на поверхность легко решается в результате заделки с помощью льняномасляной пряди.




Себестоимость сборки конструкции закладывается при планировке, среди основных позиций в списке расходов наиболее значимы сроки, уровень трудоемкости процесса, число элементов каркаса и их стыков. Как правило, процесс стыкования пары стержней занимает около 10 мин. Сюда входит продолжительность нарезания резьбы на стержневом торце, центрировка и завинчивание муфты ключом со встроенным силомером. При таком виде сборки значительно упрощается стыковой контроль.



Требуется парное исследование границ по партиям, что несравнимо по трудоемкости с анализом сварных соединений, где часто каждый элемент нужно проверять радиографическим способом. Механический контакт способствует увеличению длины межарматурных промежутков и прекрасно подходит для легкого и быстрого монтажа конструкций.



Особенности соединения элементов с помощью муфт









Муфта для соединения арматуры не требует лишних крепежных элементов. Однако и здесь все-таки есть недостатки. Снижается прочность и надежность монтажа при нарезке резьбы, что сокращает толщину стен конструкции. Следовательно, тонкостенные трубы совершенно не годятся для подобной обработки резьбы. Вообще такая состыковка применяется для продукции с наиболее толстенными стенками. Кроме того, требуется немало стараний, чтобы навертеть муфтовый крепеж на микрорезьбу одновременно с прокладкой.




Применение муфты для стыковки арматуры предусматривает использование разнообразных запорных элементов, представляющих собой задвижку, ограничитель, клапан и прочее. Обжимные варианты обеспечивают прочные равномерные соединения 2-х штырей посредством зажима без спецподготовки торцов. Такая технологическая схема гарантирует хорошую стыковку и полезную непрерывную систему стыка в жестких блоках. Для ее осуществления потребуется наличие непосредственного соединительного устройства, а также гидромеханического спецоборудования.



Технология сборки изделий





  1. сборка обжимных устройств на арматурных штырях в предполагаемом месте;
  2. опрессовывание узла благодаря гидравлическому прессу;
  3. визуальный осмотр и контроль качества комплексного изделия.




Согласно мнению экспертов использование муфты для арматурного монтажа  считается идеальной альтернативой состыковки стержней внахлест, потому что именно она содействует устранению перерасхода металлопроката, а также уменьшению затрат примерно на 27%. Контрольные тестирования доказывают соответствие таких элементов соединительной арматуры строгим инженерным требованиям.


Механизированная стыковка корпуса с использованием простых и расточных переходных обжимочных устройств при соблюдении определенной технологии, правильного обжима и верной подборке изделий гарантирует долговечную прочность сборки.

Болтовые и резьбовые соединительные муфты

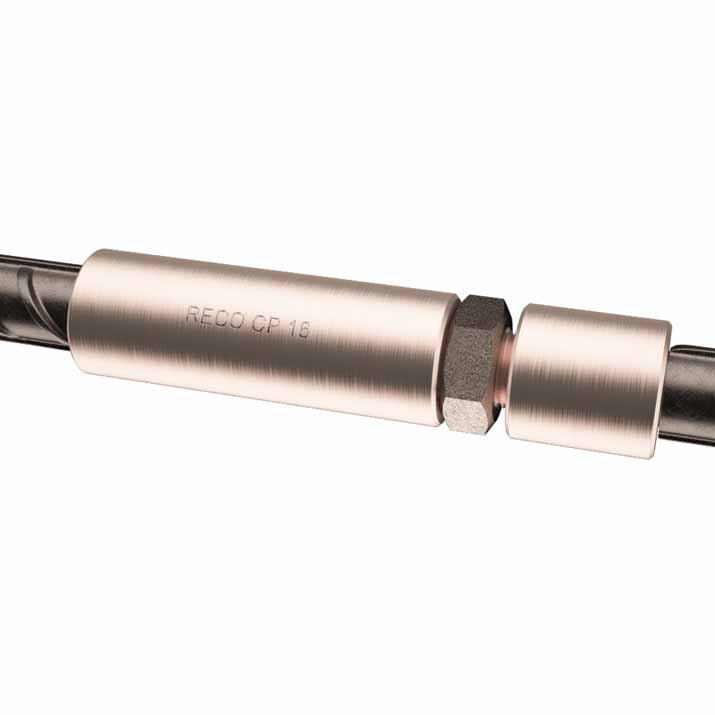

Стандартная муфта MBT — болтоваяСоединительная муфта для арматуры MBT – это механическое муфтовое соединение для железобетона B500B диаметром от 10 до 40 мм. Она соединяет два арматурных стержня при помощи зажима — болта. Передаются как усилия растяжения, так и cжатия
Редукционная муфта MBT  — болтовая, переходная Редукционная муфта служит для соединения концов стержней различного диаметра.
 Концевая муфта MBT — анкеровочная. Концевые анкеры особенно подходят для следующих областей применения: анкеровка арматурной стали, анкеровка в свайных клетях, рыхлых породных анкерах, распределительных плитах давления и сварочных гнездах
Стандартное соединение ТТS с использованием муфт с конической резьбой Cтандартная, резьбовая, соединительная муфта с конической резьбой подходит для соединения двух стержней одинакового диаметра,где один стержень можно вращать. Он содержит внутреннюю резьбовую втулку, которая сужается к середине соединителя.
 Переходное соединение ТТТ с использованием муфт с конической резьбой



Используется для соединения арматурных стержней разных диаметров, где один или оба стержня могут вращаться.Обычно используется в колоннах, где диаметр арматурного стержня уменьшается, когда колонны расширяются вверх по конструкции

 Механическое соединение типа CXL с параллельной нарезаемой резьбойКонцы стержня увеличены и имеют параллельную резьбу.Оба конца стержня имеют резьбу до половины длины соединителя и в собранном виде встречаются в центре втулки. Используется для поворота одного или обоих стержней.
 Переходное соединение CXL с использованием муфт с параллельной резьбойМуфты переходный с параллельной резьбой. Используется для соединения арматурных стержней разных диаметров, где один или оба стержня могут вращаться. Обычно используется в колоннах, где диаметр арматурного стержня уменьшается, когда колонны расширяются вверх по конструкции

Regnum Construction

Наземное оборудование

Соединение стальной арматуры внутри бетона в железобетонных конструкциях. Поставляя на вашу строительную площадку мобильное оборудование, которое соответствует самым современным технологиям, без каких-либо логистических затрат на требуемое дополнительное выполнение нарезки резьбы креплений, компания «Regnum», осуществляя на месте нарезку резьбы, предлагает вашему вниманию самые оптимальные решения.

Муфты для механического соединения арматуры

В связи с тем, что структурное строение арматуры отличается нестандартным характером, содержащейся в ней, стальных стержней, она не пригоднадля выполнения в ней нарезки резьбы. Между тем, компания «Regnum» предоставляет услуги по нарезке цилиндрической резьбы на арматуре при помощи,широко используемого на международной арене, основногоспособа холодного расплющивания конца рифленого стержня, благодаря которому предоставляется возможность обработки резьбовых муфт в виде цилиндрической трубки с внутренней параллельной метрической резьбой..

Строительные технологии

Квалифицированный кадровый состав опытных инженеров прилагает все усилия для разработки новых решений по производству не только, входящей в ассортимент такой продукции, как несущие системы, бетонная арматура, системы каналов в кирпичах, каркасные системы, системы внешнего армирования, системы каналов из кирпича и подобное оснащение, но и другую продукцию «индивидуального дизайна»,производство которой требуется в зависимости от реализуемых проектов.

Различные способы соединения арматуры — Строительный журнал Palitrabazar.ru

На сегодняшний день все нормы и правила, а также типы соединений арматуры прописаны в СНиП. Их четкое соблюдение позволяет свести на минимум риски дальнейшей эксплуатации несущих конструкций.

Различают четыре основных вида соединения арматуры: сварочный, соединения «внахлест», обжимные муфты и резьбовые механические соединения.

Сущность ванного способа сварки заключается в том, что тепло свариваемым стержням передается не непосредственно под воздействием электрической дуги, а через ванну из жидкого металла. Эта ванна создается за счет расплавления металла электрода и частичного расплавления металла стержней у их торцов. Чтобы предупредить растекание расплавленного металла при сварке, применяют специальные стальные подкладки и накладки, а также инвентарные медные формы. Наплавленный в ванну металл соединяется с расплавленным металлом стержней и образует сварной стыковой шов; при этом стальная подкладка или накладка остается в готовом шве как часть стыка, а медную форму удаляют и используют многократно.

Ванношовная сварка, как способ равнопрочного стыкования строительной арматуры, не имеет перспектив уже в обозримом будущем ввиду наличия непреодолимых качественных ограничений по некоторым присущим ей параметрам, а именно:

Муфтовые механические соединения Ancon обеспечивают аналогичное качество соединения, не имеют подобных ограничений и позволяют решить строительную задачу любой степени сложности.

Соединения «внахлестку» не всегда являются подходящим средством связывания арматуры. Такие способы соединения арматуры (вязка арматурных перепусков) не совсем выгодны – много времени уходит на вязку, что приводит к большему насыщению в бетоне из-за увеличения количества используемых стержней. Соединения «внахлестку» зависимы от бетона при передаче нагрузки. По этой причине любое ухудшение целостности бетона может существенно повлиять на характеристику соединения.

Механические соединения Ancon могут упростить конструкцию и изготовление армированного бетона и уменьшить количество требуемой арматуры. Прочность механического соединения не зависит от бетона, в котором оно размещено, и оно будет сохранять прочность, несмотря на потерю покрытия в результате ударного повреждения или при землетрясении.

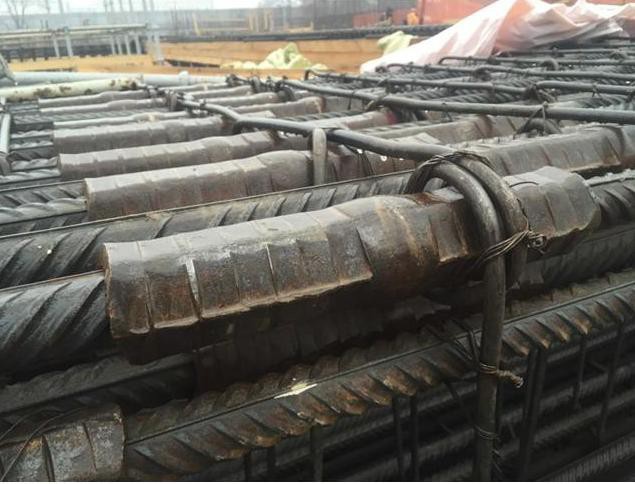

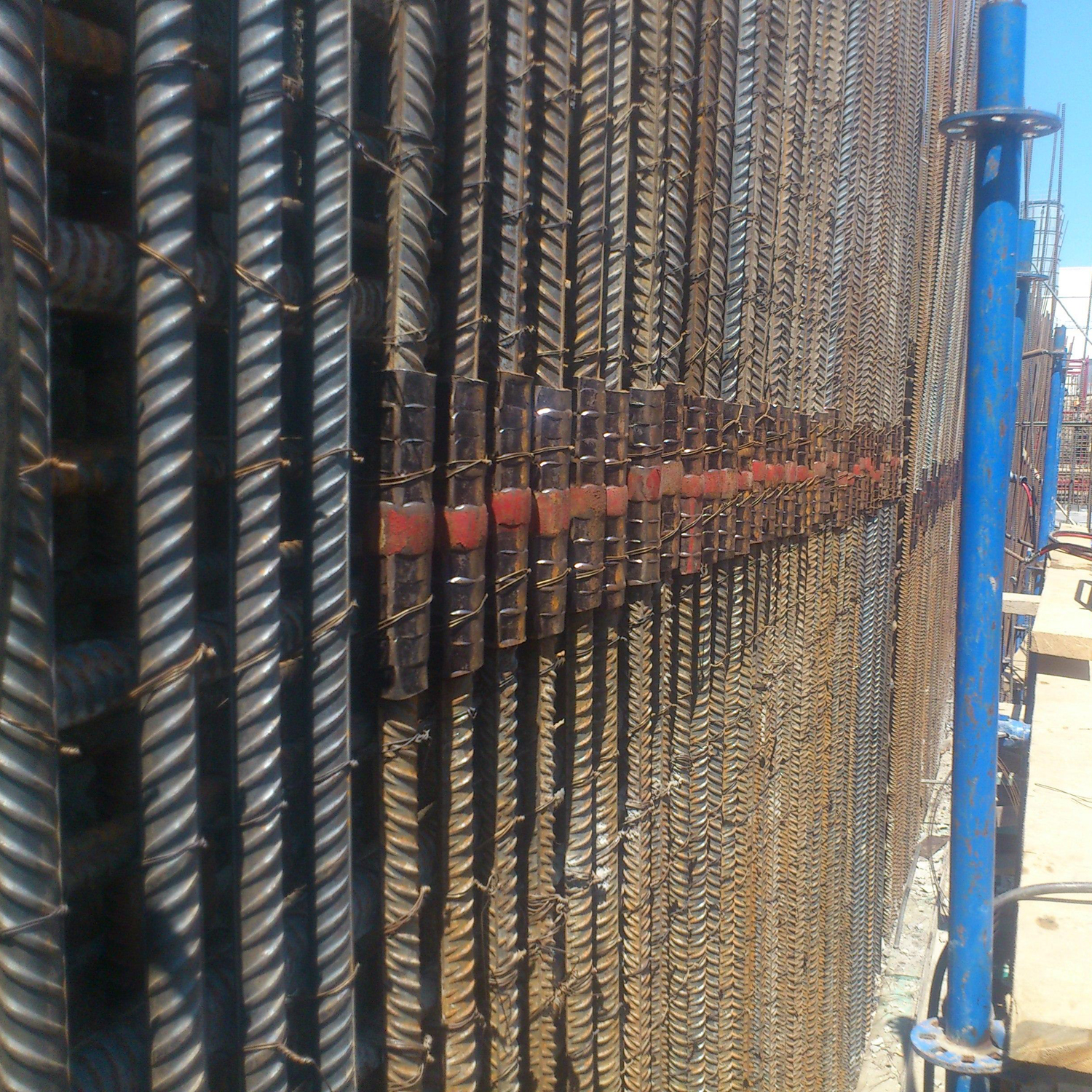

Принцип работы состоит в обжатии муфты из толстостенной стальной трубы и имеют ряд значительных недостатков:

Монтаж. Использование неповоротливых гидравлических прессов и насосных станций давления

Обжимное муфтовое соединение арматуры нельзя назвать технологией, которая повторяет заявленное качество вне зависимости от условий эксплуатации. Имеются случаи агрессивного поведения гидроприводов, которые норовят пробиться каску работающему персоналу и учинить травму на производстве.

4) Резьбовые механические соединения арматуры Ancon

Инновационное резьбовое соединение арматуры без сварки, благодаря множеству положительных моментов, быстро завоевала доминирующую позицию на соответствующем рынке и повсеместно используется для сооружения многоэтажных зданий, атомных и гидроэлектростанций, мостов и прочих массивных строительных объектов (I и II уровня ответственности).

В отличие от устаревших методов (сварка, вязка), резьбовое соединение продольной арматуры без сварки используется с арматурными стержнями различного диаметра.

Применение резьбовых соединений арматуры в монолитных конструкциях обеспечивает дополнительную прочность, а также экономит металлопрокат (до 20%). Технология также повышает сейсмостойкость и долговечность ЖБИ, одновременно уменьшая нагрузку на фундамент. Такие способы соединения арматуры позволяют сократить время монтажа, заметно снизив общие сроки строительства.

Виды соединения арматуры Ancon

Механическое соединение арматуры Ancon CXL с параллельной резьбой
Муфты соедетельные для арматуры Ancon CXL предназначены для поперечного соединения несущей арматуры. Имеют самые малые габаритные размеры, в тоже время обеспечивают равнопрочное соединение строительной арматуры. Диаметры соединяемой арматуры – 12; 16; 20; 25; 28; 32; 36; 40; 50. для соединения прутков металлопроката разного диаметра возможны переходные муфты для арматуры.

Стыковка арматуры Ancon TT с конической резьбой
Муфты для механического соединения арматуры с конической резьбой разработаны для использования в подавляющем большинстве случаев, в которых необходимо выполнить соединение арматурных стержней. Муфты предназначены для установки на стержни диаметром от 12 до 50мм.

Способ соединения арматуры Ancon MBT
Безрезьбовые механические муфты предназначены для соединения неподготовленной арматуры диаметром от 10 до 40 мм. Арматура закрепляется внутри муфты при помощи двух фрикционных накладок и по мере затяжки срезных болтов их конические торцы врезаются в материал стержней. Муфты для стыковки арматуры МВТ особенно удобны в тех случаях, когда арматура уже установлена в конструкции.

Технология монтажа

Как правило, установка муфт на арматурные стержни с подготовленной резьбой выполняется на арматурном участке, и стыковые соединения арматуры закрываются пластиковыми колпачками.

Нарезанные концы соединяемых арматурных стержней закрываются пластиковыми или резиновыми защитными колпачками.

После того, как стержень будет наживлён на муфту, затягивание соединения выполняется ключом с регулированием предельного момента.

Армирование железобетонных конструкций

Армирование плит, днищ и других подобных конструкций начинают с разметки мелом на основании положения продольных и поперечных стержней. Затем раскладывают стержни и соединяют их между собой. Готовую сетку поднимают на подкладки для обеспечения защитного слоя. При двойном армировании вторую сетку собирают аналогично первой.

Армирование конструкций сетками и плоскими каркасами осуществляют, используя краны, которые обеспечивают подачу пакетов арматуры при массе ее до 100 кг непосредственно к конструкции, а при массе более 100 кг — укладку в проектное положение. Плоские арматурные каркасы устанавливаются в опалубку и соединяются между собой распределительной арматурой. Рулонные или плоские сетки устанавливают в опалубку и закрепляют в проектное положение. Стыки сеток выполняют в основном внахлестку. В направлении рабочих стержней нахлест сеток из гладких круглых стержней составляет l > 250 мм с расположением в зоне стыка не менее двух поперечных стержней. В сетках из арматуры периодического профиля наличие поперечных стержней в зоне стыка необязательно, но длина нахлеста должна быть равна l + 5 диаметров рабочих стержней. В направлении распределительных стержней сетки могут укладываться либо без нахлеста, либо внахлест или с установкой дополнительной сетки, перекрывающей место соединения основных сеток.

Армирование конструкций пространственными каркасами и армоблоками производится путем укладки их в полностью или частично установленную опалубку. Предварительно выправляют и выверяют по проекту арматурные выпуски основания и наносят разбивочные оси. Затем краном с помощью стропов или траверс поднимают армоэлементы, устанавливают их в проектное положение по заранее выполненной разметке, выверяют и временно закрепляют растяжками. После этого подгоняют и соединяют арматурные выпуски, освобождают стропы крана.

Арматурные стержни, сетки, каркасы и другие элементы при установке в конструкцию соединяют на сварке (электродуговая и контактная), связывают проволокой, закрепляют пружинными или пластмассовыми фиксаторами.


Рис. 6.12. Способы соединения арматурных стержней : а — стыковка стержней ручной электродуговой сваркой: I — с накладками и двусторонними швами; II — то же, с односторонними швами; III — внахлестку; б — дуговая сварка с принудительным формированием шва крестообразных горизонтальных соединений стержней; в — то же, горизонтального с вертикальным; г — контактная точечная сварка при соединении стержней внахлестку; д — то же, при крестообразном соединении; е — вязка проволокой пересечений стержней: 1 — в начале сваривания: II — то же, в конце; I — соединяемые стержни; 2 — круглые накладки; 3 — электроды; 4 — инвентарные (медные или графитовые) формы; 5 — вязальная проволока; ж — соединение стержней в пересечениях пружинными фиксаторами: I — заводка фиксатора; II — фиксатор в рабочем положении; I — пружинные фиксаторы; з — пластмассовые фиксаторы: I — соединение параллельных стержней; II, III — то же, пересекающихся стержней
Условные обозначения: h — величина осадка стержней; а — толщина соединения; в’ и в» — вмятины соответственно нижнего и верхнего стержней; г — грат; d’ и d» — диаметры соответственно нижнего и верхнего свариваемых стержней; lн — длина нахлеста

Соединение стержней по длине электродуговой сваркой (кроме стыковой сварки) делают внахлестку или с накладками (рис. 6.12, а). Соединение внахлестку с одно- или двусторонней сваркой швов применяется для арматуры диаметром не менее 20 мм. Общая длина шва определяется по расчету. Соединение с накладками используется практически при всех диаметрах арматуры.

Для выполнения крестообразных соединений арматурных стержней диаметром более 10 мм применяют ручную дуговую электросварку в медных или графитовых формующих элементах (рис. 6.12, б).

Контактная сварка используется для соединения арматурных стержней как по длине, так и поперек. При соединении по длине концы стержней сначала накладывают одни на другой внахлестку на 1..1,5 диаметра арматуры, а затем в процессе сварки осаживают до соосного положения стержней (рис.6.12, г). При крестообразном соединении величину осадки стержней принимают около 0,5 диаметра стержня с меньшей площадью (рис. 6.12, д). Контактную сварку выполняют с помощью мобильных стыковых машин.

Ручную вязку арматуры проволокой применяют при небольших объемах работ или в случаях, когда контактная и дуговая электросварка не допускается. Проволочные узлы вяжут с помощью арматурных кусачек или крючками (рис. 6.12, е). Для вязки используется мягкая проволока диаметром около 1 мм.

С целью ускорения соединения стержней применяют пружинные проволочные фиксаторы диаметром 1,6. 2,8 мм, с их помощью выполняются одно- и двусторонние соединения (рис. 6.12, ж).

В ЦНИИОМТП разработаны способы соединения параллельных и пересекающихся стержней с помощью пластмассовых фиксаторов (рис. 6.12, з), которые одновременно фиксируют толщину защитного слоя бетона.

Для обеспечения требуемой толщины защитного слоя при армировании в качестве фиксаторов используются прямоугольные плитки из бетона или раствора, арматурные упоры, подставки и др.

В предварительно напряженных железобетонных конструкциях для армирования применяют стержни, проволоку и пакеты из нее, проволочные пучки и канаты. Используют два способа натяжения арматуры: на упоры и на бетон. В условиях строительной площадки чаще всего производят натяжение на бетон. При этом способе применяют арматуру из пучков проволоки. Для закрепления и натяжения проволочной арматуры применяют анкеры различной конструкции: конический, гильзовый, стаканный и глухой. В процессе бетонирования конструкции в ней устраивают каналы диаметром на 10. 15 мм больше диаметра пропускаемого арматурного пучка. При длине арматуры до 10 м натяжение ее производят с одного конца, при длине более 10 м — с двух концов. Для обеспечения монолитности конструкции и защиты арматуры от коррозии канал замоноличивают, нагнетая в него цементный раствор не ниже М300.

Предварительное натяжение арматуры резервуаров и других цилиндрических сооружений производят специальными навивочными машинами, которые обтягивают арматурой стенки сооружений снаружи после набора бетоном проектной прочности. По окончании навивки арматуры наружные поверхности стен торкретируют или штукатурят высокопрочным цементным раствором.

1.2.6. Соединения арматуры

По длине стержни горячекатаной арматуры в обычном железобе­тоне соединяются, как правило, с помощью сварки, независимо от способа образования каркаса.

Стержни отдельных позиций сварного каркаса могут быть про­стыми, состоящими из цельного стержня одного диаметра, или, в це­лях экономии арматурной стали, составными, состоящими по длине из стержней двух-трёх различных диаметров (рис. 22), соединён­ных контактной стыковой сваркой. Составными могут быть только стержни из горячекатаной арматуры периодического профиля. Со­ставные стержни часто применяют при армировании ригелей, ко­лонн, подпорных стенок и т.п.

Все сварные соединения в зависимости от места их выполнения делятся на:

сварные соединения, выполняемые в заводских условиях;

сварные соединения, выполняемые в условиях стройплощадки.

Рис. 22. Составные отдельные стержни:

а – для применения в балках; б – для применения в колоннах, подпорных стенках и т.п.; 1 – контактная стыковая электросварка

Сварные соединения, выполняемые в заводских условиях. Разли­чают два основных их типа:

А. Контактная электросварка встык (или контактная стыковая электросварка) предназначена для соединения заготовок арматур­ных стержней, приварки к стержням коротышей большего диаметра и т. п. Выполняется на специальных сварочных машинах. Процесс сварки состоит в том, что концы стержней в месте их контакта под действием электрического тока большой силы (до 100 кА) разогре­ваются до пластического или жидкого состояния с одновременным или последующим сильным сжатием, обеспечивающим взаимодей­ствие атомов металла. В зоне сварки металл оплавляется, образуя небольшое утолщение (рис. 23, а). Прочность такого соединения по­лучается даже выше, чем прочность самих стыкуемых стержней. Этим способом может производиться соединение стержней диамет­ром от 10 до 80 мм.

При соединении стержней арматуры классов A240, А300, A400, А500, A600, А800, A1000 разных диаметров должно соблюдать­ся условие d1 /d2 0,85 (соотношение 0,3 допускается при использовании специальной технологии сварки), а наименьший диаметр стержня d1= 10 мм.

Б. Контактная точечная электросварка используется для соеди­нения отдельных стержней в местах их пересечения при изготов­лении сеток и каркасов, В этих случаях применяют стержневую арматуру классов A240, A300, A400 и проволочную класса В500. Пе­рекрещивающиеся стержни сдавливают с большой силой в зажимах сварочной машины, затем включают ток, который доводит металл между зажимами до оплавления, а прилегающую зону – до пласти­ческого состояния.

Качество точечной электросварки зависит от соотношения диа­метров свариваемых поперечных и продольных стержней. Оно должно быть в пределах d1 /d2= 0,25. 1.

Сварные соединения, выполняемые в условиях стройплощадки. Ограничимся рассмотрением двух типов таких соединений.

А. При монтаже арматурных изделий и сборных железобетон­ных конструкций для соединения встык как горизонтальных, так и вертикальных стержней (или выпусков) арматуры классов A240, A300, A400 диаметром 20 мм и более применяют электродуговую ванную сварку в съёмных инвентарных медных формах или на стальной скобе-подкладке (рис. 23, б). Принцип электродуговой сварки осно­ван на образовании электрической дуги между свариваемым метал­лом и электродом. В зазор 10. 15 мм между свариваемыми стерж­нями помещается гребёнка электродов. При прохождении электри­ческого тока между гребёнкой и формой возникает электрическая дуга. В результате этого образуется ванна расплавленного метал­ла, которая разогревает и плавит торцы стыкуемых стержней. При этом расплавленный металл электродов и стержней образует свар­ной шов.

Б. Если диаметр соединяемых стержней менее 20 мм, то при­меняют дуговую сварку стержней четырьмя фланговыми швами с использованием круглых накладок (рис. 23, в). Этим способом мо­гут соединяться стержни диаметром от 10 до 80 мм, начиная от класса A240 до класса A500 включительно. Допускается применять и односторонние сварные швы с удли­нёнными накладками (рис. 23, г). При этом должны быть соблюде­ны следующие требования к размерам сварного шва: b 10 мм и b 0,5d; h 4 мм и h 0,25d, где b ширина шва; h – глубина шва (рис. 23, д).

Соединение стержней в тавр с пластиной толщиной δ = 0,75d (из листовой или полосовой стали) выполняют автоматической дуговой сваркой под флюсом (рис. 23, е). Соединение внахлёстку арматур­ных стержней диаметром 8. 40 мм с пластиной или плоскими эле­ментами проката выполняют дуговой сваркой фланговыми швами (рис. 23, ж).

Сварные соединения способствуют рациональному расходу стали и использованию отходов арматуры.

Рис. 23. Сварные стыковые соединения арматуры:

а контакт­ная электросварка встык; б – дуговая ванная сварка в инвентарной форме; в – дуговая сварка с накладками с четырьмя фланговыми швами; г – то же, с двумя фланговыми швами; д – размеры свар­ного шва; е – сварное соединение в тавр стержней с пластиной; ж – сварное соединение внахлёстку стержня с пластиной

Стыки арматуры внахлёстку без сварки. Стержневую армату­ру классов A240, А300, A400 допускается соединять внахлёстку без сварки с перепуском концов стержней на 20. 50 диаметров в тех ме­стах железобетонных элементов, где прочность арматуры исполь­зуется не полностью. Однако такой вид соединения стержневой ар­матуры вследствие излишнего расхода стали и несовершенства кон­струкции стыка применять не рекомендуется.

Внахлёстку можно выполнять стыки сварных и вязаных карка­сов и сеток в направлении рабочей арматуры (рис. 24).

При этом диаметр рабочей арматуры должен быть не более 36 мм. Длина пе­репуска (нахлёстки) стыкуемых стержней, каркасов, сеток в рабо­чем направлении определяется расчётным путём по формуле (1.25).

Рис. 24. Стыки сварных сеток в направлении рабочей арматуры:

а – при гладких стержнях, когда поперечные стержни расположе­ны в одной плоскости; б, в – то же, но поперечные стержни рас­положены в разных плоскостях; г – при стержнях периодического профиля, когда в пределах стыка поперечные стержни отсутствуют в одной из стыкуемых сеток; д – то же, когда в пределах стыка поперечные стержни отсутствуют в обеих стыкуемых сетках; l – длина перепуска сеток; d, d1 – соответственно диаметры рабочей и распределительной арматуры

Поперечные стержни соединяемых сеток могут располагаться в разных плоскостях (рис. 24, б, в) или в одной плоскости (рис. 24, а). В каждой из соединяемых в растянутой зоне сеток на длине нахлёст­ки должно быть расположено не менее двух поперечных стержней, приваренных ко всем продольным стержням сеток. Такие же типы стыков применяются и для стыковки внахлёстку сварных каркасов с односторонним расположением рабочих стержней из всех видов ар­матуры; при этом на длине стыка устанавливают дополнительные хомуты или поперечные стержни с шагом не более 5 диаметров про­дольной арматуры. Если рабочей арматурой сеток являются стерж­ни периодического профиля, то одна из стыкуемых или обе сетки в пределах стыка выполняются без приваренных поперечных стержней (рис. 24, г, д).

Стыки сварных сеток в нерабочем направлении (когда соединя­ется распределительная арматура) также выполняются внахлёстку (рис. 25).

Длину перепуска (считая между крайними рабочими стержнями сетки) принимают равной 50 мм при диаметре распределительной арматуры до 4 мм и равной 100 мм при диаметре распределитель­ной арматуры более 4 мм. При диаметре рабочей арматуры 16 мм и более сварные сетки в нерабочем направлении допускается уклады­вать впритык друг к другу, перекрывая стык специальными стыко­выми сетками, укладываемыми с перепуском в каждую сторону не менее 15 диаметров распределительной арматуры и не менее 100 мм (рис. 25, в). Стыки плоских каркасов, как и сеток, в конструкциях следует располагать вразбежку.

Рис. 25. Стыки сварных сеток в направлении нерабочей (распре­делительной) арматуры:

а – внахлёстку с расположением рабочих стержней в одной плоскости; б – то же, с расположением рабочих стержней в разных плоскостях; в – стык впритык с наложением дополнительной стыковой сетки; d, d1 соответственно диаметры рабочей и распределительной арматуры; 1 – рабочая арматура; 2 – распределительная арматура

Вязаные каркасы и сетки в настоящее время применяют редко, так как при использовании вязаных изделий существенно повыша­ется трудоёмкость. Однако в случае применения вязаных изделий исключается концентрация напряжений, которая при сварных из­делиях возникает в зонах точечной сварки, а также устраняется опасность пережога поперечных стержней, что иногда наблюдает­ся в сварных изделиях. В вязаных сетках и каркасах соединение стержней между собой осуществляется с помощью вязальной (ото­жжённой) проволоки диаметром 0,8. 1 мм.

Как соединять стальную арматуру?

Современные технологии строительства предусматривают несколько видов соединения арматуры: механический с использованием сварочного аппарата, с применением вязальной проволоки или пластиковых хомутов. Рассмотрим основные особенности каждой из этих методик.

Механический способ соединения арматуры

По сравнению с другими технологиями, механическая стыковка имеет ряд преимуществ.

  • Не требуется нахлеста, что обеспечивает экономию металла. Нахлест увеличивает расход арматуры на четверть.
  • По сравнению со сваркой, во-первых, это более производительный процесс, во-вторых, не требуется высокая квалификация работников.

Дополнительные плюсы механических стыковых соединений – прочность полученной конструкции и возможность реализации этой технологии при любых погодных условиях.

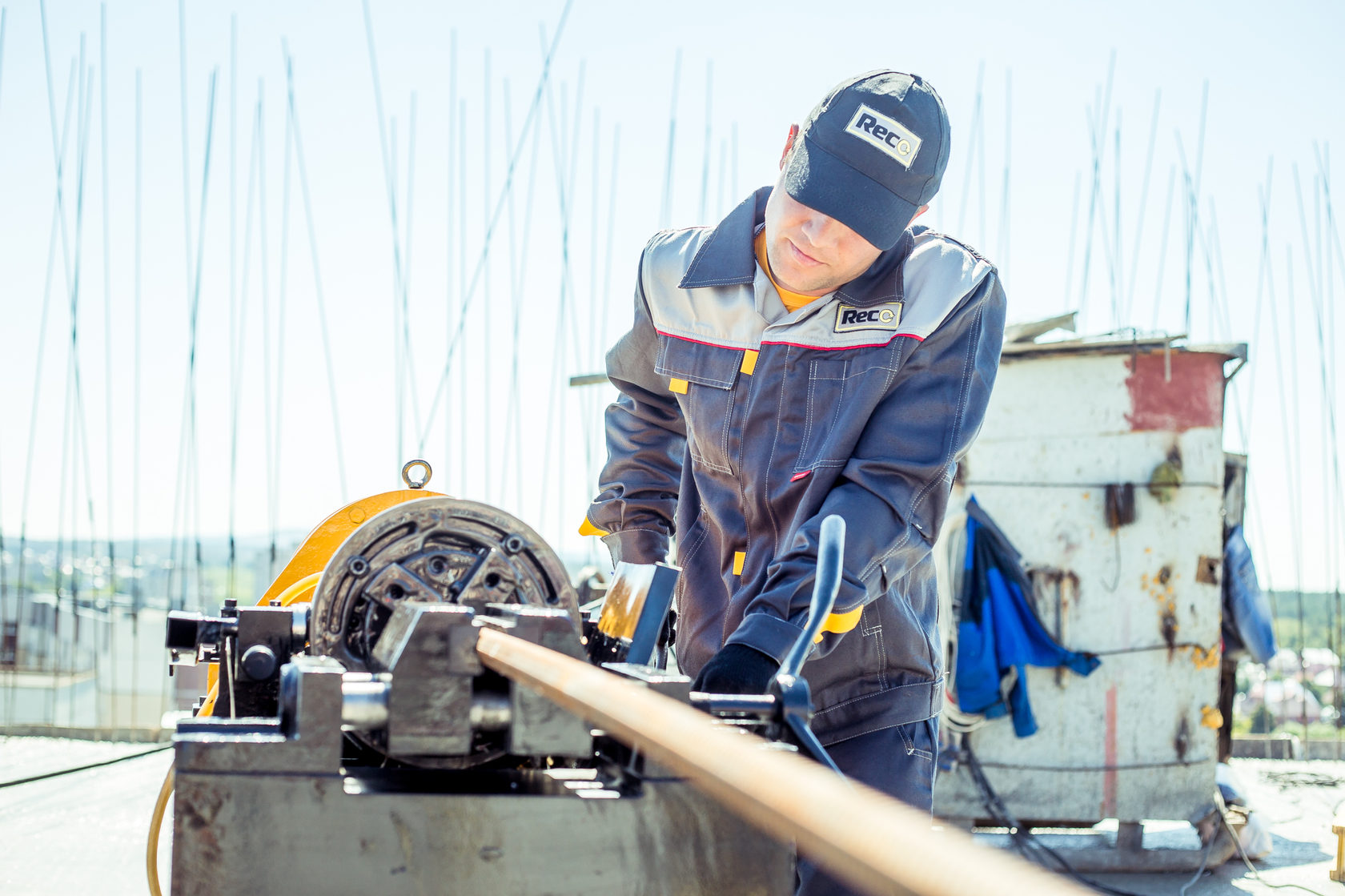

Для осуществления механической стыковки применяют в качестве оборудования гидравлический пресс, в качестве расходных материалов – стальные муфты. Ускорить механическое соединение стержней арматуры можно с помощью муфт с центральной перегородкой. Пруты вставляются в муфту, которую обжимают с помощью пресса. Наличие сменных штампов в прессе обеспечивает возможность работы с арматурой разного диаметра. Процесс осуществляют два человека.

Соединение арматуры сваркой

Сварочный способ стыкования арматурных стержней – востребованная технология. Существует несколько вариантов ее реализации.

  • Сварка протяженным швом применяется для стыкования горизонтальных и вертикальных прутов. Используется сварка арматуры внахлест или с использованием накладок. Швы могут быть одно- или многопроходными, что определяется диаметром прутов.
  • Сварка многослойными швами применяется в основном для вертикально расположенных стержней, используемые электроды – с фтористокальциевым покрытием.
  • Для стержней 14-40 мм с предварительной сборкой в кондукторах применяют сварное соединение арматуры с формированием принудительного шва. Процесс проходит с использованием формирующих устройств.

Сварка – удобный тип соединения усиливающих стержней, но ему характерны определенные минусы:

  • в области шва происходит изменение микроструктуры металла, вызывающее снижение прочности и жесткости упрочняющего каркаса;
  • сварной шов слабо работает на изгиб, что может привести к разрушению каркаса уже при вибрировании бетонной смеси;
  • для создания фундаментов сварные соединения рекомендованы только при строительстве объекта на устойчивых типах грунтов, не склонных к сильному оседанию.

Правила, как соединять арматуру в углах ленточного фундамента, изложены в СП 52-101-2003 в пункте 8. 3.26, в ГОСТе 14098-2014 регламентированы основные правила соединения арматуры сваркой.

Особенности вязки арматурных стержней

Способ вязки заключается в укладке прутов с нахлестом с обвивкой отожженной проволокой из низкоуглеродистой стали диаметром 1,0-1,2 мм. Для создания прочной конструкции не рекомендуется применять проволоку, покрытую ржавчиной или уже бывшую в употреблении. Вместо проволоки производители предлагают пластиковые хомуты, но при низких температурах они становятся хрупкими и лопаются. В качестве инструмента используют кусачки, плоскогубцы, вязальные крючки или высокопроизводительные пистолеты. Пистолеты эффективны при соединении арматуры по длине, в труднодоступных местах удобны вязальные крючки.

Плюсы соединения арматуры без сварки – не нарушается структура металла, узлы обеспечивают необходимую степень подвижности арматуры, вязка может осуществляться как на строительной площадке, так и в цеху.

Стыковые соединения арматуры железобетонных конструкций Текст научной статьи по специальности «Строительство и архитектура»

Стыковые соединения арматуры железобетонных конструкций

В. Г. Александровский Ростовский государственный строительный университет

Аннотация: Применение стыковочных муфт является, на сегодняшний день, быстроразвивающейся и конкурентоспособной отрасли в сфере крепления и монтажа арматурных каркасов встык, внахлёст. В результате проведённого исследования можно сделать следующий вывод: среди существующих способов стыкования арматуры, стыкование встык, с помощью обжимных гильз и винтовых муфт, имеет самые хорошие показатели по экономии затраты труда, времени, материала.

Ключевые слова: арматура, обжимная муфта, винтовая муфта, сварной способ, соединение внахлёст, вязка арматуры, механическая муфта, экономия, новый вид, использование.

Введение

Обозревая существующие методы монолитного строительства: технологию монолитного возведения зданий и технологию сборного возведения зданий [1,2], рассматриваем этап армирования конструкции.

В данной статье изложены существующие способы стыкования арматуры для выявления приоритетных методов работы с арматурой. Сравнение существующих методик стыкования, сопоставление их характеристик даёт представление о приоритете будущих исследований.

На сегодняшний день в строительном производстве используются следующие виды стыкования арматуры: сварной способ, внахлестку, механический способ (обжимные гильзы, винтовые муфты). Рассмотрим их достоинства и недостатки.

Сварной способ

Сварной способ является наиболее распространённым среди вышеперечисленных. Сварка проста, доступна, экономична и является отдельной веткой промышленного комплекса, специализируемого на производстве всех комплектующих: электроды, сварные аппараты и прочее. Кроме того, сварные работы позволяют снизить массу конструкций, частично автоматизировать процессы самой работы, снизив при этом

продолжительность производственного периода и количества рабочей силы [3,4]. В (ГОСТ 14098-91 Сварные соединения арматуры и закладных изделий железобетонных конструкций) подробно описаны все возможные виды соединений с помощью сварки. Но у данного способа есть недостаток: ссылаясь на (ГОСТ 12004 Сталь арматурная. Методы испытания на растяжение), можно прийти к заключению: термическая обработка металла вызывает ряд изменений в структуре самого металла. Что может привести к уменьшению прочностных характеристик в местах соединения свариваемых элементов. Также сварные соединения плохо переносят случайные удары и хорошо работают на срез [5]. Не менее важную роль играют различия навыков сваривания у специалистов, выполняющих сварные работы. Качество сварного шва регламентируется по [6] документу.

Соединение внахлёст

Соединение внахлёст бывает трёх видов: стержни с прямыми концами с монтажом или приваркой на нахлестке стержней; профильные периодические стержни с прямыми концами; стержни с лапками, крюками, петлями [7]. Подробное описание и технические характеристике вязки арматуры приводятся в (ГОСТ 14098-91 Сварные соединения арматуры и закладных изделий железобетонных конструкций).

Внахлест рекомендуется соединять арматуру диаметром не более 40 мм. Такое ограничение связанно с тем, что испытания надёжности соединения большей по диаметру не проводились. Соединение арматуры внахлёст не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения. С точки зрения экономии, перерасход арматуры внахлёст составляет около 27%. Кроме того в месте стыка арматур внахлёст, происходит ограничение объёма бетона: плохо уплотняется бетонная смесь; объём стали замещает объём бетона, что приводит к нарушению норм защитного слоя бетона и т.д. Соединение внахлёстку

применяют в конструкциях испытывающих динамические воздействия: мосты, платины, сооружения водоотвода, фундаменты и т.д. [8,9] Вязка арматуры внахлест обеспечивает, скорее фиксацию арматурного каркаса, нежели создаёт целостность конструкции в целом. Обычно вязка арматуры сопровождается варкой центральных узлов, что говорит о зависимости данного вида крепления арматуры. При детальном изучении конструкций вышедших из эксплуатации видно, что пространство между стыкуемыми арматурами чаще всего подвергнуто коррозии. Это происходит из-за неправильно спроектированных соединений арматурных стержней. С увеличением объёма арматуры в конструкции, должна возрасти величина защитного слоя бетона, чем обычно пренебрегают проектировщики или бригадиры на стройке.

Механически способ

Механически способ является более практичным методом стыкования арматуры [10], нежели варка встык или внахлёст. Механический способ выигрывает в скорости выполнения работ, не требует квалифицированных специалистов, сокращает расход материала, имеет готовый технический расчёт. Испытания механических опрессованных соединений проводились согласно (ГОСТ 12004 Сталь арматурная. Методы испытания на растяжение) и (ГОСТ 10922 Арматурные и закладные изделия). В результате испытаний были разработаны технические условия (ТУ У В.2.8-45.2-35641811-001:2008 Механические соединения арматурных стержней опресованием муфт. Технические условия.) и (ТУ У В.2.8-45.2-35641811-002:2008 Муфты соединительные для арматурных стержней. Технические условия). Данные документы содержат всю необходимую информацию для проектирования и монтажа соединительных муфт. Данный вариант — является альтернативным существующим способам стыковки арматуры [11]. Но и этот способ имеет отрицательные стороны. Процесс опрессования муфт сопровождается

определённым количеством оборудования: компрессор, газовые баллоны, подъемный механизм и т.д. При выходе из строя одного из сопроводительного оборудования, останавливается весь процесс.

Винтовые муфты

Винтовые муфты подразделяются на: стандартные муфты, сварные муфты, переходные муфты, позиционные муфты, болтовые муфты, концевые муфты. Стандартные муфты предназначены для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться.

Сварные муфты предназначены для соединения арматурных стержней с прокатным профилем.

Переходные муфты предназначены для соединения стержней разного диаметра.

Позиционные муфты предназначены для соединения стержней в тех случаях, когда ни один из стыкуемых стержней не может свободно вращаться.

Данные соединения имеют широкий спектр применения [12]. Параметры резьбы, длина и площадь поперечного сечения соединительных элементов, должны отвечать требованиям (ТУ 14-283-19-86 Рекомендации по применению в железобетонных конструкциях эффективных видов стержневой арматуры), результаты испытаний винтовых муфт приведены в диаграмме С.Н Карпенко [13]. Плюсами винтовых соединений является: простота монтажа, экономия соединяемого материала, надёжность соединения, выигрыш времени, не требует классифицированных специалистов.

К минусам можно отнести: качество исполнения муфт, материал изготовления.

Механический способ соединения арматуры постоянно развивается. В Украине были разработаны технические условия по требованиям к качеству выполнения работ (ТУ 4842-196-46854090-2005 Соединения арматуры механические LENTON производства фирмы ERICO). Механические муфты рассчитаны на номинальные значения предела текучести до 550МПа и значения предела прочности при растяжении до 750МПа. Украина, РФ не единственные государства, в которых проходила аттестация муфтовых изделий, к ним относятся: Австрия, Чехия, Франция, Германия и ряд других стран (ISO МА35 МА35В/В 558/99; 01-329; AFCAB M97/01; Z-1.5-148). Компания ERICO (Украина, Киев), выпускающая широкий спектр муфт LENTON хорошо зарекомендовала себя на мировом рынке. Так как механический способ получил такое широкое развитие, распространение и признание во всём мире не исключено появления новых видов стыковочных муфт.

Заключение

В результате проведённого исследования можно сделать следующий вывод: среди существующих способов стыкования арматуры, стыкование в стык, с помощью обжимных гильз и винтовых муфт, имеет самые хорошие показатели по экономии затраты труда, времени, материала. Кроме того подобные стыкования арматуры хорошо прошли все аттестационные испытания, которые содержатся в соответствующих документах. Разработки и исследования в данной сфере продолжаются и есть вероятность появления новых видов крепёжных систем.

Литература

1. Фиговский О.Л., Футорянский А.М. Возведение многоэтажных зданий с монолитными железобетонными перекрытиями с помощью сборных крупноразмерных пространственных конструкций // Инженерный вестник Дона, 2014, №4 ч.2 URL: ivdon.ru/ru/magazine/archive/n4p2y2014/2740

2. Лапина О.А. Возведение высотных зданий // Инженерный вестник Дона, 2012, №4 ч.2. URL: ivdon.ru/ru/magazine/archive/n4p2y2012/1301.

3. Строительные конструкции. Под ред. В.И. Сетков; Е.П. Сербин, 2005. с.297

4. Allen E., Iano J. Fundamentals of building construction: materials and methods. John Wiley & Sons, 2011. 1008 p.

5. Расчет, проектирование и изготовление сварных конструкций. Учеб. пособие для машиностроит. вузов. М., «Высш. школа», 1971. 760 с. с илл. Перед загл. авт.: Г. А. Николаев, С. А. Куркин, В. А. Винокуров. c.715

6. Справочник сварщика. Под ред. В.В. Степанова. Машиностроение, 1974. с.469

7. Армирование элементов монолитных железобетонных зданий. И.Н. Тихонов, 2007. с.38

8. Железобетонные и каменные конструкции. Бондаренко В.М; Суворкин Д.Г. с.122

9. Wang C. K., Salmon C. G. Reinforced concrete design. Harper & Row, Publishers, Incorporated. 1979. 918 p.

10. Нестеренко Ю.О., Амбарцумянц К.Р., Климович И.М. Механическое соединение арматуры, как альтернатива общепринятым методам стыковки. Одесса, 2012. URL: sprut-ukraina.com.ua/mehanicheskoe-soedinenie-armatury-kak-alternativa-obscheprinyatym-metodam-stykovki/

11. Свойства и особенности применения в железобетонных конструкциях резьбовых и опрессованных механических соединений: Дъячков В.В. Загорские Дали, 2009. с.76

12.Резьбовые соединения И.А. Биргер, Г.Б. Иосилевич Машиностроение. 1973. 256 с.

13. О результатах проверки прочности муфтовых соединений на резьбе по диаграммной методике С.Н. Карпенко, И.Г. Чепизубов, К.С. Шифрин Промышленное и гражданское строительство, 2008. № 11, с. 44-46

References

1. Figovskiy O.L., Futoryanskiy A.M. Inzenernyj vestnik Dona (Rus), 2014. №4 p.2 URL: ivdon.ru/ru/magazine/archive/n4p2y2014/2740

2. Lapina O.A. Inzenernyj vestnik Dona (Rus), 2012. №4 p.2. URL: ivdon.ru/ru/magazine/archive/n4p2y2012/1301.

3. Stroitel’nye konstruktsii. Pod red. V.I. Setkov; E.P. Serbin 2005 p.297 [Building structures. Ed. VI net]

4. Allen E., Iano J. Fundamentals of building construction: materials and methods. John Wiley & Sons, 2011. 1008 p.

5. Raschet, proektirovanie i izgotovlenie svarnykh konstruktsiy. Ucheb. posobie dlya mashinostroit. vuzov. M., «Vyssh. shkola», 1971. 760 s. s ill. Pered zagl. avt.: G. A. Nikolaev, S. A. Kurkin, V. A. Vinokurov. c.715 [Calculation, design and manufacture of welded structures.]

6. Spravochnik svarshchika. Pod red. V.V. Stepanova. Mashinostroenie, 1974. p.469 [Reference welder].

7. Armirovanie elementov monolitnykh zhelezobetonnykh zdaniy. I.N. Tikhonov. 2007. p. 38 [Reinforcing elements of monolithic concrete buildings.].

8. Zhelezobetonnye i kamennye konstruktsii. Bondarenko V.M; Suvorkin D.G p.122 [Reinforced concrete and stone structures.]

9. Wang C. K., Salmon C. G. Reinforced concrete design. Harper & Row, Publishers, Incorporated. 1979. 918 p.

10. Nesterenko Yu.O., Ambartsumyants K.R., Klimovich I.M. Mekhanicheskoe soedinenie armatury, kak al’ternativa obshcheprinyatym metodam stykovki. Odessa, 2012. URL: sprut-ukraina.com.ua/mehanicheskoe-soedinenie-armatury-kak-alternativa-obscheprinyatym-metodam-stykovki/ [Mechanical connection fittings, as an alternative to conventional methods of joining]

11.Svoystva i osobennosti primeneniya v zhelezobetonnykh konstruktsiyakh rez’bovykh i opressovannykh mekhanicheskikh soedineniy: D»yachkov V.V. Zagorskie Dali, 2009. 76 p. [Characteristics and features used in reinforced concrete structures and screw-molded mechanical connections].

12. Rez’bovye soedineniya I.A. Birger, G.B. Iosilevich Mashinostroenie. 1973. 256 p. [Threaded connections

13. S.N. Karpenko, I.G. Chepizubov, K.S. Shifrin Promyshlennoe i grazhdanskoe stroitel’stvo. 2008. № 11. p. 44-46.

Решения для резьбовых соединений гидравлических муфт

Stucchi имеет более чем 60-летний опыт проектирования, разработки и изготовления решений для быстрого соединения, таких как наши изделия с резьбовым соединением . Основанная в 1960 году, мы обладаем обширным опытом в предоставлении высококачественной продукции для управления потоками и соединений, которые соответствуют ожиданиям клиентов и превосходят их. Стремясь к постоянному совершенствованию посредством исследований и разработок, мы создаем инновационные решения для продуктов быстрого выпуска, независимо от отрасли.

Наши быстросъемные продукты можно найти по всему миру в самых разных сферах применения, таких как мобильное использование, когда буровые установки находятся на дорогах в суровых условиях и в условиях износа. Нефтегазовая промышленность остро нуждается в высококачественных и прочных соединителях, которые удерживают свое уплотнение под давлением, предотвращая катастрофические последствия. Производственные и производственные процессы требуют надежных решений для быстрого подключения для обслуживания гидравлического оборудования для автоматизации. В сельском хозяйстве используются прочные изделия с быстрым подключением, чтобы оборудование работало должным образом.

Stucchi является ценным поставщиком для этих и многих других промышленных приложений, предлагая высококачественные быстросъемные продукты для оптимальной работы тяжелой техники и оборудования, используемого в критических областях.

Резьбовые соединения

Stucchi предлагает резьбовые соединительные элементы, которые идеально подходят для гидравлических контуров, которые подвергаются импульсам высокого давления, или контуров, которые испытывают остаточное или захваченное давление в линии. Конструкция резьбовой муфты исключает преждевременный износ и бринеллинг.Наши резьбовые соединители включают следующее:

  • СЕРИЯ VEP

    VEP Series — это популярное решение для гидравлических контуров, подверженных импульсам высокого давления, и контуров, которые испытывают высокое остаточное или удерживаемое давление в линии. Конструкция с резьбой для соединения исключает преждевременный износ или образование бринеллинга, запатентованный внутренний клапан позволяет подключать / отключать при высоких остаточных давлениях, а конструкция с плоской поверхностью предотвращает потерю гидравлической жидкости и загрязнение контура.Желтый индикатор уплотнительного кольца упрощает работу с серией VEP.

    Читать далее
  • СЕРИЯ VEPHD

    VEPHD (Heavy Duty) Series предлагает те же функции, что и серия VEP, с улучшенным материалом, визуальным идентификатором желтого уплотнительного кольца и увеличенной площадью сопряжения. Как и VEP, VEPHD — это популярное решение для гидравлических контуров, подверженных импульсам высокого давления, и контуров, которые испытывают высокое остаточное или остаточное давление в линии, предлагаемое из более прочной стали более высокого качества и всех покрытий QPQ для увеличения срока службы.

    Читать далее
  • СЕРИЯ VEPHDL

    Сверхпрочная муфта с плоским торцом серии VEPHDL — это идеальное отказоустойчивое решение для самых сложных гидравлических систем. Эта версия с внутренней резьбой взаимозаменяема со стандартными плоскими соединителями серии VEPHD с резьбой для тяжелых условий эксплуатации и оснащена визуальным индикатором соединения для надежного соединения каждый раз.

    Читать далее
  • VP СЕРИИ

    Муфта с плоским торцом и автоматической блокировкой втулки серии VP — это наиболее популярное решение для высокого остаточного давления.Благодаря муфте с автоблокировкой и возможности соединения / разъединения при высоком остаточном давлении, серия VP обеспечивает положительное вторичное удержание в гидравлических контурах, подверженных импульсам высокого давления, и контурам, которые испытывают высокое остаточное или захваченное давление в линии.

    Читать далее
  • VT17-ZN RoT-замок

    Многолетний опыт компании

    Stucchi в области резьбовых соединений с плоским торцом привел к созданию VT, новой передовой серии муфт такого типа.Благодаря новой конструкции с осевым подшипником, встроенным в мужской муфте и автоматической запирающей втулке, серия VT является правильным решением для тяжелых условий эксплуатации: даже в присутствии большинства импульсов тяжелого давления, вибрация и вращении шлангов, то исправная работа муфт гарантирована.

    Читать далее

Наши решения с резьбовыми соединениями идеально подходят для крупногабаритного строительного оборудования, экскаваторов, сложных гидравлических систем, оборудования, нуждающегося в точках соединения, и многих других критически важных приложений.

Stucchi предоставляет высококачественную продукцию с постоянной технической поддержкой для обеспечения успеха вашей деятельности. Вы можете рассчитывать на наш опыт в анализе, проектировании, разработке и изготовлении правильного решения для вашего оборудования быстрого подключения.

Stucchi признана во всем мире за высококачественные, долговечные и надежные быстросъемные изделия для требовательных и ответственных применений. Мы чутко реагируем на ваши потребности, предлагая оптимальный продукт для быстрого подключения для вашего приложения.Свяжитесь с нами сегодня, чтобы узнать больше о наших индивидуальных решениях и поговорить с инженером о наших превосходных продуктах, включая резьбовые соединения.

Муфты резьбовые | Шланги промышленные

Муфты шланговые типа 1VH / 1VR (152kB)
Муфта точеная с наружной резьбой и плоским уплотнением типа 1V. Максимальное рабочее давление составляет 10 бар. Эта муфта крепится к трубке с помощью хомутов (например, ABA или TORRO).
Шланговые муфты типа 2VH (91kB)

Точеные шланговые муфты с поворотной внутренней резьбой и плоским уплотнительным кольцом из полиуретана (с муфтами из нержавеющей стали с уплотнением из PTFE) типа 2VH. Максимальное рабочее давление составляет 10 бар. Эта муфта также крепится к шлангу с помощью хомутов (например, типа ABA или TORRO).
Латунные муфты для шлангов 1KH (129kB)
Точеные латунные муфты для шлангов с шестигранной и внешней резьбой BSP, отрицательное коническое уплотнение 37 °.
Латунные муфты для шлангов 2KH (97kB)
Точеные латунные муфты для шлангов с шестигранной и поворотной внутренней резьбой BSP, положительное коническое уплотнение 37 °.
Муфта ALBRA (80kB)

Всасывающая / напорная муфта Albra. (LUG-PIN) Состоит из шлангового соединения с накидной гайкой (2/3 части) и патрубка с фиксированной наружной резьбой (1/3 части) с 2 выступами. Резьба BSP с плоским уплотнением. Уплотнительное кольцо (2/3 части) из натурального каучука.
Материал: латунь
Двойной (переходной) ниппель (117kB)
С шестигранником
Материал: латунь, сталь или нержавеющая сталь.
Резьба: BSP, BSPT или NPT (или их комбинация).
Уплотняемая поверхность: отрицательное коническое 60 ° или плоское уплотнение.
Торцевой ниппель (117kB)
С шестигранником
Материал: латунь, сталь или нержавеющая сталь.
Резьба: BSP, BSPT или NPT (или их комбинация).
Уплотняемая поверхность: отрицательное коническое 60 ° или плоское уплотнение.
Редукторное кольцо (113кБ)
Материал: латунь или нержавеющая сталь.
Муфты с гильзой Тип HGM (191kB)
Муфты с муфтой для самостоятельной сборки, латунная втулка. Максимальное рабочее давление составляет 10 бар.
Метод: Сначала навинтите наружную втулку на отрезанный квадрат шланга. Вставьте в тиски, затем можно будет вкручивать хвостовик.
С наружной резьбой, плоское уплотнение.
Муфты муфты типа HGF (117kB)

Муфты муфты с накидной гайкой и внутренней резьбой с плоским уплотнением из полиуретана. Муфта из нержавеющей стали с плоским уплотнением из PTFE.
Муфты с предохранительным зажимом Тип ECM (242kB)
Муфта с наружной резьбой и плоским уплотнением без предохранительных зажимов в комплекте. Предохранительный зажим отдельный, см. Загрузку предохранительных зажимов типа RK (56kB) ‘
Предохранительные зажимные муфты типа ECF (149kB)

Шланговая муфта с поворотной внутренней резьбой с плоским уплотнением.Уплотнительное кольцо: полиуретан (уплотнительное кольцо муфты из нержавеющей стали PTFE). Предохранительные зажимы раздельные, см. Загрузку предохранительных зажимов типа RK (56kB) ‘
Lactafix: Муфта для пищевых продуктов в соответствии с DIN11851 (113kB)
Специально разработанная муфта для пищевых шлангов. Муфта неразрывно соединяется со шлангом с помощью гидравлически запрессованной зажимной втулки из нержавеющей стали. Переход патрубка к внутренней стенке трубки очень плавный.Эта санитарная конструкция особенно полезна в пищевой и фармацевтической промышленности, где рост бактерий после соединительной муфты является проблемой. Эти муфты также могут быть оснащены предохранительными зажимами. Также доступны соответствующие уплотнения.
Материал: нержавеющая сталь AISI 304 или 316. Также доступны в соответствии с DIN 11864 и SBS.
Муфты с предохранительным зажимом — для тяжелых условий эксплуатации Тип ECM-HP (180kB)
Муфта с наружной резьбой без предохранительных зажимов.Муфты для шлангов с рифленой насадкой и предохранительным хомутом для сборки с латунными предохранительными хомутами. Затяжка предохранительных зажимов осуществляется стальными болтами и гайками с потайной головкой, поэтому допускается допуск на толщину стенки шланга. Устойчив к температурам до 210 ° C и разрывному давлению до 100 бар. Примечание: с латунным патрубком рабочее давление составляет 40 бар. Эта муфта может использоваться как паровая муфта. Эти муфты соответствуют стандарту EN 14423 / DIN 2826. Идеально подходит для установки на паровые шланги согласно EN ISO 6134.
Муфты с предохранительным зажимом — для тяжелых условий эксплуатации Тип ECF-HP (109kB)
Муфта с поворотной внутренней резьбой, включая термостойкое плоское уплотнение (с уплотнением из нержавеющей стали из PTFE), без предохранительных зажимов. Предохранительные зажимы раздельные, см. Загрузку предохранительных зажимов типа RK (56kB) ‘
Муфта AKZO из полиэтилена (242kB)
Химические вещества, такие как каустическая сода, соляная кислота и отбеливающий раствор, перевозятся танкерами навалом.Затем жидкий продукт сливается через шланговое соединение в резервуар для хранения покупателя. Детали, контактирующие с жидкостью, изготовлены из коррозионно-стойкого полиэтилена. Сочетание обычно подходит для неорганических жидких кислот, оснований и солевых растворов и подходит для органических растворителей. Муфты устанавливаются на шланги с помощью предохранительных зажимов, см. Загрузку предохранительных зажимов типа RK (56kB) ‘
Предохранительные зажимы (EN 14420-3 / DIN 2817 — EN 144423 / DIN 2826) (56kB)
См. Техническое описание
Паровые муфты типа Boss (278kB)
Муфты высокого давления для применений, включая пар и сжатый воздух в тяжелых условиях.При использовании специальных зажимных пластин, которые держатся за предохранительную манжету патрубка, соскальзывание шланга невозможно. Зажимные пластины можно выбрать по размеру в зависимости от толщины стенки шланга. Рабочее давление от 264 бар (1/2 дюйма) до 70 бар (2 дюйма). Материал: сталь, оцинковка. Также доступен из нержавеющей стали.
Муфты Triclamp (104кБ)
См. Техническое описание
Заглушки и заглушки (79 кБ)
Соединитель шланга поставляется без предохранительных зажимов.Отдельный предохранительный зажим, см. Загрузку предохранительных зажимов типа RK (56kB). Эти соединения полностью соответствуют EN 14420-5 / DIN 2817. Идеально сочетаются со шлангами согласно EN 12115.
Шланговый соединитель типа SHH ( 74kB)
Соединитель шланга поставляется без предохранительных зажимов. Предохранительный зажим отдельный, см. Загрузку предохранительных зажимов типа RK (56kB). Соединитель шланга с зубчатым профилем. Рабочее давление: макс. 10 бар. Монтаж на шланге с помощью хомутов.

Введение в фитинги: типы соединений

Какой фитинг вам нужен? На выбор доступно множество стандартов. Мы работали с нашим партнером и экспертом по установке Brennan Industries, чтобы поделиться знакомством с различными типами. В этом посте мы рассмотрим следующее:

  • Американский
  • Британский
  • Немецкий
  • Японский
  • ISO
  • Контрольно-измерительные приборы
Американские соединения
NPT
Трубная резьба

NPT (National Pipe Tapered) широко используется уже более 100 лет.NPT — это стандарт США для конической резьбы, используемой на трубах и фитингах. Они используются для эффективного уплотнения труб для передачи жидкости и газа. Номинальный размер трубы можно определить, физически измерив диаметр резьбы и вычтя 1/4 дюйма.

Доступны из железа или латуни для низкого давления и из углеродистой стали и нержавеющей стали для высокого давления.

Соединения типа

NPTF (National Pipe Tapered Fuel) широко используются в гидравлических системах. У них коническая резьба, с помощью которой создается уплотнение за счет деформации резьбы.Резьба NPTF измеряется по диаметру резьбы за вычетом 1/4 дюйма, чтобы определить номинальный размер трубы.

НПТФ Соединения

NPSM (National Pipe Straight Mechanical) также часто встречаются в гидравлических системах. Внутренний компонент имеет прямую резьбу с перевернутым седлом 30 °. Наружный компонент имеет прямую резьбу и внутреннюю фаску 30 °. Уплотнение создается путем сжатия посадочного места под углом 30 ° на фаске. Это считается механическим соединением. Если на наружной части NPTF правильно скошены фаски, она также будет герметизирована с помощью соединения с внутренней резьбой NPSM.

NPSM
Сообщество автомобильных инженеров Thread (SAE)

SAE J1926 Уплотнительное кольцо с прямой резьбой (ORB) рекомендовано Национальной ассоциацией противопожарной защиты (N.F.P.A.) для предотвращения утечек в гидравлических системах среднего и высокого давления. Наружное соединение представляет собой прямую резьбу с уплотнительным кольцом. Внутренний порт имеет прямую резьбу и обработанную поверхность, чтобы обеспечить гладкую плоскую поверхность (минимальная поверхность пятна), а также фаска, на которой устанавливается уплотнительное кольцо. Он уплотняется, когда уплотнительное кольцо вдавливается в фаску при стыковке с охватываемым соединением.Это также считается механическим соединением.

Уплотнительное кольцо с прямой резьбой SAE

SAE J514 JIC / 37 ° Гидравлические соединения распространены в большинстве гидравлических систем. Оба компонента — папа и мама — имеют посадочные места 37 °. Уплотнение осуществляется путем установления контакта между седлами с расширяющимся охватом и конусами с внутренней резьбой. Это также считается механическим соединением.

SAE JIC37 ° Соединения

SAE J512 45 ° используются в автомобильных, холодильных и грузовых системах трубопроводов. Эти соединители обычно изготавливаются из латуни.Соединения с охватываемой и охватывающей резьбой имеют гнезда под 45 °, где уплотнение выполнено там, где встречаются охватываемый конус и охватывающий конус. Это тоже механическое соединение.

Примечание. Размеры тире: -02, -03, -04, -05, -08 и -10 для SAE 37 ° и SAE 45 ° имеют одинаковую резьбу, но НЕ одинаковые углы седла. Смешивание двух разных типов фитингов приведет к утечке, поэтому будьте осторожны при измерении углов седла.

SAE J1453 (ORFS) Соединения с торцевым уплотнением с уплотнительным кольцом считаются лучшими для контроля утечек.Штекерный соединитель имеет прямую резьбу и уплотнительное кольцо на лицевой стороне. Внутренняя часть имеет прямую резьбу и обработанную плоскую поверхность. Уплотнение происходит путем прижатия уплотнительного кольца к плоской поверхности охватывающей, аналогично фитингу с разъемным фланцем. Резьба поддерживает соединение механически.

SAE (ORFS)

SAE J512 Перевернутые соединения обычно используются в автомобильных системах. Штекерный соединитель представляет собой раструб под 45 ° внутри трубного фитинга или гнездо под 42 ° в обработанном адаптере.Внутренняя часть имеет прямую резьбу с перевернутым конусом 42 °. Фурнитура герметизирована на развальцованных поверхностях. Эти резьбы также поддерживают механическое соединение.

SAE J518 4-болтовой фланец * Для этих соединений существует два номинальных значения давления: код 61, который считается стандартной серией, и код 62, который является серией 6000 фунтов на квадратный дюйм. Конструкция одинакова для каждой серии, но диаметр головки фланца и расстояние между отверстиями под болты больше для соединения Code 62 высокого давления 6000 фунтов на квадратный дюйм.Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями под болты, расположенными в прямоугольном порядке вокруг порта. Наружная часть представляет собой фланцевую головку с канавкой для уплотнительного кольца, а также разделенными или невыпадающими половинками фланца и отверстиями для болтов, соответствующими отверстию. Уплотнение выполнено там, где уплотнительное кольцо сжато между фланцевой головкой и плоской поверхностью порта. Соединение удерживается болтами с резьбой.

* За исключением болтов, стандарты SAE J518, JIS B 8363, ISO / DIS 6162 и DIN 20066 являются взаимозаменяемыми.

Фланец с 4 болтами SAE
British Connections Соединения

British Standard Pipe (BSP) и BSPT (конические) сопоставимы с NPT, за исключением того, что большинство размеров имеют другой шаг резьбы, плюс внешний диаметр и форма резьбы близки, но не одинаковы. Уплотнение происходит за счет деформации резьбы. По этой причине при фиксации этих соединений рекомендуется использовать герметики для резьбовых соединений.

BSP конический

Наружное соединение BSPP (параллельное) сравнимо с наружной резьбой NPSM, за исключением того, что большинство размеров имеют другой шаг резьбы.Невыпадающее уплотнение изготавливается с использованием угловых поверхностей металл к металлу или комбинации металла с металлом и уплотнительного кольца. Этот тип соединения очень похож (но не является взаимозаменяемым) с американским штекером NPSM. Вертлюг BSPP с внутренней резьбой имеет вертлюг без раструба с коническим концом, в котором уплотнение происходит на коническом гнезде охватываемого разъема.

BSP Параллельный

Примечание: размеры резьбы часто выражаются в виде дробных размеров, которым предшествуют буквы «G» или «R», где «G» представляет собой параллельную резьбу, а «R» — коническую резьбу.Пример: BSPT 5 / 8-14 может быть обозначен как R 5/8, а BSP 1 / 16-28 может быть обозначен как G 1/16.

Примечание: размеры резьбы часто выражаются в виде дробных размеров, которым предшествуют буквы «G» или «R», где «G» представляет собой параллельную резьбу, а «R» — коническую резьбу. Пример: BSPT 5 / 8-14 может быть обозначен как R 5/8, а BSP 1 / 16-28 может быть обозначен как G 1/16.

Немецкие связи
Серия

DIN 7631 представляет собой стандартное соединение метрического типа в гидравлических системах.Штекерный соединитель имеет прямую метрическую резьбу с углом 60 ° на утопленном конусе. Внутренняя резьба имеет прямую резьбу и седло с коническим носиком. Контакт конуса охватываемой детали и конусной передней части вертлюга с внутренней резьбой — это место, где происходит уплотнение.

Серия

DIN 3902 — это обычная вилка с тремя различными возможными половинками. Прямая метрическая наружная резьба имеет угол 24 °. Его утопленное расточенное отверстие соответствует внешнему диаметру трубы. это связано с. Женщина может быть одной из следующих:

  • Трубка, гайка и манжета (компрессионный)
  • Вертлюг без раструба с коническим концом
  • Вертлюг без раструба с коническим носком и уплотнительным кольцом типа DKO в носке
DIN 3902

DIN 3852 — это штекерный соединитель и гнездовой порт.Это стиль, контролируемый немецкими спецификациями. В других странах он иногда используется в качестве справочника при проектировании разъемов и портов.

Японские связи

Коническая труба JIS (PT) имеет метрическую резьбу в соответствии с JIS B 0203. Это коническая резьба JIS, сравнимая с конструкцией соединений BSPT по своим размерам и внешнему виду. Соединения с конической резьбой JIS взаимозаменяемы с соединениями BSPT.

Коническая труба JIS

JIS 30 ° Наружная резьба с перевернутым седлом представляет собой параллельную трубную резьбу согласно JIS B 0202.Параллельные соединения JIS сопоставимы с соединениями BSPP. Соединения параллельной резьбы JIS взаимозаменяемы с соединениями BSPP.

Перевернутое сиденье с наружной резьбой JIS

Внутреннее (коническое) седло JIS 30 ° представляет собой параллельную трубную резьбу в соответствии с JIS B 0202. Японские развальцовочные соединения JIS 30 ° сравнимы с развальцовочными соединениями SAE 37 ° в США по принципам применения и герметизации. Тем не менее, угол раструба 30 ° JIS и размеры отличаются от резьбы, аналогичной BSPP.

Женский JIS (конус)

JIS B 8363 Фланцевые соединения с 4 болтами часто используются в гидравлических системах.Для 4-болтовых фланцевых фитингов JIS B 8363 существует два номинала давления:

1) Тип I, код 61 — это стандартная серия фланцев с 4 болтами

2) Тип II Code 62 — серия 6000 PSI

Все концепции конструкции одинаковы, но диаметр фланцевых головок и расстояние между отверстиями под болты больше для соединения типа II 6000 фунтов на квадратный дюйм. С этими соединителями используются метрические и дюймовые болты. Штекерный соединитель имеет фланцевую головку с канавкой для установки уплотнительного кольца и либо невыпадающий фланец, либо разъемный фланец с отверстиями для болтов в соответствии с портом.Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями под болты, расположенными в прямоугольном порядке вокруг порта. Уплотнение выполнено там, где уплотнительное кольцо сжато между фланцевой головкой и плоской поверхностью порта. Соединение удерживается болтами с резьбой.

JIS 210 кгс / см2 квадратный фланец с 4 болтами включает квадратное фланцевое соединение JIS с 4 болтами, которое сравнимо с фланцевыми соединениями SAE с 4 болтами с одним отличием — сам фланец отличается, а расположение болтов JIS квадратное.

Фланец с 4 болтами JIS
Соединения ISO

Фланец на 4 болта по ISO / DIS 6162 — еще одно распространенное соединение в гидравлических системах. Для этого соединения существует два номинальных давления: код 61: PN 35/350 бар, который считается стандартной серией, и код 62: PN 415 бар, который относится к серии высокого давления. Они сохраняют ту же конструкцию, но с выделенными жирным шрифтом расстояниями между отверстиями и диаметрами фланцевых головок больше на штуцере высокого давления PN 415 бар. В этих соединениях используются дюймовые или метрические болты, однако на отверстии имеется штамп «M», если будут использоваться метрические болты.Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями под болты, расположенными в прямоугольном порядке вокруг порта. Наружная часть представляет собой фланцевую головку с канавкой для уплотнительного кольца, а также разделенными или невыпадающими половинками фланца и отверстиями для болтов, соответствующими отверстию. Уплотнение выполнено там, где уплотнительное кольцо сжато между фланцевой головкой и плоской поверхностью порта. Соединение удерживается болтами с резьбой.

ISO / DIS 6162 Фланец с 4 болтами

Порт и шпилька ISO 6149 с резьбой ISO 261 и уплотнительным кольцом, хотя он похож на бобышку уплотнительного кольца с прямой резьбой SAE J514 (ORB), этот тип соединения имеет метрическую резьбу.Штекерный соединитель имеет прямую резьбу с уплотнительным кольцом. Внутренний порт также представляет собой обработанную поверхность с прямой резьбой, чтобы обеспечить гладкую, плоскую, точно расположенную поверхность (минимальная поверхность пятна) вместе с фаской, на которой устанавливается уплотнительное кольцо. Он уплотняется, когда уплотнительное кольцо вдавливается в фаску при стыковке с охватываемым соединением. Это также считается механическим соединением.

Резьба ISO 261 и кольцевое уплотнение
Приборная арматура

КИП с двойным и одинарным обжимным кольцом.Фитинги для КИП широко используются в системах перекачки жидкости или газа, таких как нефтеперерабатывающие, химические и пищевые заводы. На охватываемом конце измерительного фитинга с двойным обжимным кольцом имеется утопленная расточка, которая соответствует диаметру используемой трубы, а также внутренний конус. Между передним обжимным кольцом и конусом делается уплотнение. Трубка удерживается на месте за счет обжимного действия, вызванного затягиванием гайки, которое заставляет переднее и заднее обжимные кольца врезаться в трубку, прочно удерживая ее на месте.Это позволяет использовать с этими соединителями трубки без развальцовки.

Фитинг с двойным обжимным кольцом

Инструментальный фитинг с одним обжимным кольцом аналогичен, но имеет переднее обжимное кольцо большего размера и без заднего обжимного кольца. Аналогичен и способ герметизации. Оба типа измерительной арматуры обычно доступны из нержавеющей стали и латуни.

Инструментальная арматура имеет резьбу UNEF (сверхтонкую), а размер определяется внешним диаметром используемой трубки.

Герметичное соединение

На нашем веб-сайте доступны различные фитинги Brennan для различных типов соединений.Посмотрите их здесь.

Разъяснение 20 типов сантехнической арматуры (с фотографиями)

Для среднего домовладельца может быть непросто узнать, какая сантехника и где проложена. Есть много разных типов, размеров и материалов, которые следует учитывать. Какие из них вам нужны, зависит от работы.

Если вам нужны дополнительные указания, вы попали в нужное место. Мы познакомим вас с 20 наиболее распространенными типами сантехнической арматуры.


Различная сантехническая арматура

1.Адаптер


Адаптер имеет охватываемый и охватывающий концы, при этом охватываемая часть имеет резьбу снаружи, а охватывающая — внутри.

Они используются для соединения труб разного диаметра или даже для превращения охватываемой трубы в охватывающую и наоборот.

Существует три типа переходников: «папа», «мама» и с прямой резьбой. Если один из концов переходника без резьбы, его нужно приварить или припаять к трубе.

Адаптеры незаменимы при удлинении или окончании участков трубопровода.Герметичные переходники могут выдерживать высокое давление, обычно используемое в газовых и водопроводных трубах. Они также обеспечивают плавный переход от трубопроводов к трубным системам.

Вы можете найти адаптеры из различных материалов, в том числе:

  • Сталь.
  • Алюминий.
  • Резина.
  • Латунь.
  • Медь.
  • Чугун.
  • Полимеры.

2. Ниппель

Ниппель для труб — один из самых популярных видов фитингов; это тоже очень важно.Он соединяет трубы с такими приборами, как водонагреватели, и соединяет два прямых участка труб.

Ниппельный фитинг имеет два наружных конца и может быть из различных материалов и отделок, например:

  • Латунь.
  • Алюминий.
  • Медь.
  • ПВХ.
  • Углеродистая сталь.
  • Нержавеющая сталь.

Существует пять типов трубных ниппелей, в том числе:

  • Приварной ниппель: Используется для соединения трубных обжимных фитингов. Они прочные и могут использоваться при резких скачках давления, вибрации и изменениях.
  • Ниппель с шестигранной головкой: Имеет два конца с резьбой и шестигранный центр. Доступен в различных материалах, разной длине и резьбе.
  • Обжимной ниппель: Используется для подачи жидкости через трубу одного размера в другой.
  • Цилиндрический ниппель: Короткий трубчатый ниппель с наружной конической резьбой на каждом конце, без резьбы между ними.
  • Закрытый ниппель: Резьбовое соединение на обоих концах. Также называется «бегущий сосок».”

Перед покупкой трубного ниппеля важно учесть материал, толщину и диаметр, чтобы убедиться, что вы получите правильный фитинг.

3. Союз

Муфты состоят из трех частей: гайки, охватываемого конца и охватываемого конца. Они предназначены для соединения двух труб с возможностью отсоединения труб без повреждения или деформации. Их удобно использовать при техническом обслуживании или при плановой замене в будущем.

Трубные соединения доступны из широкого спектра прочных материалов, таких как:

  • Чугун.
  • Никель.
  • Латунь.
  • Бронза.
  • Пластик.
  • Резина.

Одно из многих преимуществ переходных фитингов — их простота установки.

Они используются в различных промышленных и муниципальных приложениях, таких как технологические трубопроводы и системы очистки сточных вод. Покупая штуцер, подумайте, какой тип и размер вам нужен.

4. Зубец

Фитинги с зазубринами обычно имеют охватываемый на одном конце и конический и ребристый конус на другом. Они предназначены для захвата трубки изнутри и герметизации соединения.

Когда зазубренный фитинг вставлен, шланг или трубка сначала расширяются, а затем расслабляются. Когда трубка или шланг расслабляются и возвращаются к своему первоначальному размеру, соединение закрывается, и его становится трудно отсоединить. Фитинги с зазубринами обычно используются в системах контроля газа, воздуха и жидкости при низком давлении.

Для подключения воды используются пластиковые зазубрины для холодной воды. Латунные зазубрины используются для переноса горячей воды. Перед покупкой зубчатого фитинга примите во внимание следующее:

  • Совместимость материалов.
  • Одиночный или многоствольный.
  • Жесткость трубки или шланга.
  • Внутренний диаметр шланга или трубки.

5. Муфта

Муфты очень похожи на штуцеры. Однако их нельзя отсоединить, не повредив трубы.

Муфты

можно использовать для соединения двух труб одинакового размера и диаметра. Они также обычно используются для изменения размеров труб; раструбный редуктор — это обычная муфта, используемая для этого, поскольку она соединяет большую трубу с меньшей.

Вы найдете муфты с внутренней резьбой или без резьбы. Муфты без резьбы используются либо для пайки меди, либо для сварки пластмасс растворителем.

Есть два других основных типа муфт:

  • Компрессия: Соединяется между двумя трубами с помощью прокладок или резиновых уплотнений на обоих концах.Уплотнения предотвращают протекание.
  • Накладка: Обычно используется для ремонта поврежденной трубы определенной длины.

Соединительные фитинги доступны в различных материалах; в их число входят:

  • АБС.
  • Хромированная латунь.
  • Латунь.
  • ХПВХ (хлорированный поливинилхлорид).
  • ПВХ.
  • Нержавеющая сталь.

6. Крест

Как следует из названия, крестовины представляют собой четырехходовые фитинги, комбинацию двух тройников (см. Ниже).Они состоят из одного входа и трех выходов, и они часто имеют раструб, приваренный растворителем, или концы с внутренней резьбой.

Крестовины не так популярны, как тройники. Причина в том, что они могут нагружать трубы при изменении температуры из-за четырех открытых путей.

Крестовины

в основном используются в сантехнике, где тепловое расширение не является проблемой, например, в спринклерных системах пожаротушения.

Эти типы фурнитуры доступны в следующих материалах:

  • Латунь.
  • Сталь.
  • Нержавеющая сталь.
  • Податливый.
  • ПВХ.

7. Тройники

Тройники тройники. Они похожи на муфту с выходом посередине. Это короткие трубы с 90-градусным «ответвлением» в центре.

Существует два основных типа тройников:

  • Тройник прямой: Используется в установках, где длина участка трубы совпадает с размером тройника.
  • Переходной тройник: Используется, когда тройник меньше, чем напорная труба.

Тройники доступны в различных материалах:

  • АБС.
  • Хромированная латунь.
  • Латунь.
  • Медь.
  • ХПВХ.
  • ПВХ.
  • Нержавеющая сталь.

8. Тройник-седло

Футболки Saddle очень похожи на настоящее седло. Они доступны только из ПВХ и используются для добавления тройника к существующей трубе без необходимости резки или повторной пайки.

Чаще всего используются в ирригационных системах, когда вам нужно добавить новую дождевальную линию.Седловые тройники «защелкиваются» на трубу с помощью клея. Как только клей осядет, просверливается новое отверстие.

9. Уайс

Wyes похож на букву «Y». Обычно они используются в дренажной арматуре и имеют ответвление под 45 градусов.

Наклон ветви разработан для уменьшения турбулентности и трения. Они соединяют вертикальные водосточные трубы с горизонтальными.

Фитинги типа Wye доступны в:

10. Фланцы

Фланец — это круглый фитинг, используемый для соединения труб.Трубы нарезаются резьбой или привариваются к середине фланца, а затем герметизируются. Отверстия снаружи используются для болтов.

Фланцы

в основном используются в промышленности из-за их способности выдерживать высокое давление. Вы также можете найти фланцы в бытовых насосных системах.

В домашних условиях фланцы из ПВХ используются при креплении унитазов к полу. Их также называют «закрытыми» фланцами.

Предлагаются в нескольких материалах:

  • Медь.
  • Податливый.
  • ПВХ.
  • Латунь.

11. Колено

Угловые фитинги изогнуты и используются в основном для изменения направления потока. В основном они производятся под углом 45 и 90 градусов и могут иметь пропитку или резьбу.

Концы углового фитинга могут быть выполнены под приварку встык, нарезать резьбу или врезаться. Редукционный локоть — это когда два конца различаются по размеру.

Отводы изготавливаются из следующих материалов:

  • Латунь.
  • Хромированная латунь.
  • ХПВХ.
  • Медь.
  • АБС.
  • ПВХ.
  • Нержавеющая сталь.

12. Колпачки

Колпачки используются для закрытия конца открытой трубы и герметичны для жидкости и газа. Колпачок может быть прикреплен к концу трубы с помощью внутренней резьбы (внутренняя) или муфты, приваренной растворителем.

Внешняя сторона колпачка может быть квадратной, круглой, прямоугольной, двутавровой или U-образной; у некоторых даже будет рукоять.

Заглушки доступны в различных материалах:

  • АБС.
  • Медь.
  • ХПВХ.
  • Латунь.
  • Хромированная латунь.
  • ПВХ.
  • Податливый.
  • Нержавеющая сталь.

13. Заглушки

Заглушки

используются аналогично заглушкам, но вместо того, чтобы устанавливать их на трубу, они устанавливаются внутри. Обычно они имеют резьбу, чтобы можно было снять заглушку для будущего использования трубы.

Они предлагаются во многих из тех же материалов, что и колпачки:

  • АБС.
  • Медь.
  • Латунь.
  • Нержавеющая сталь.

14. Втулки

Втулки похожи на винтики. В основном они используются для соединения труб разного диаметра, превращая большой фитинг в маленькую трубу. Они могут иметь внутреннюю и внешнюю резьбу; Тем не менее, это не всегда так.

Втулочные фитинги меньше, чем штуцеры и муфты, и поэтому часто используются в одних и тех же ситуациях.

Этот тип фитинга имеется в наличии:

  • Латунь.
  • Хромированная латунь.
  • ХПВХ.
  • Медь.
  • АБС.
  • ПВХ.
  • Податливый.

15. Механическая втулка

Механическая муфта соединяет две трубы с помощью винта или другого приспособления и проста в установке.

Втулка обычно изготавливается из резины и вставляется в зажим из нержавеющей стали. Хомут сжимает резину, что создает плотное уплотнение.

Этот тип фитинга немного гибок и может использоваться при перекосах в труднодоступных местах.

16. Клапан

Клапан используется для регулирования или остановки потока газа или жидкости. Клапаны обычно классифицируются по применению, например:

  • Изоляция: Используется для временного отключения части системы трубопроводов. Обычно оставляют полностью открытым или закрытым и могут оставаться на месте годами до замены.
  • Дросселирование: Используется для регулирования давления жидкости. Разработан, чтобы противостоять износу и нагрузкам; однако в конечном итоге они могут уступить.Обычно устанавливается вместе с запорным клапаном на случай неисправности.
  • Обратный клапан: Также называемые обратными клапанами, они позволяют свободный поток жидкости в одном направлении, но предотвращают обратный поток. Часто используется в канализационных и дренажных системах.

Клапаны в основном изготавливаются из таких металлов, как:

  • Бронза.
  • Чугун.
  • Стальное литье.
  • Нержавеющая сталь.
  • Углеродистая сталь используется для высокого давления или высоких температур.

17. Редуктор

Редуктор предназначен для уменьшения расхода. Поставляется двух типов:

  • Концентрический переходник: Внешне похож на конус. Предназначен для соединения двух участков трубы на одной оси. Обычно используется при изменении диаметра трубы.
  • Эксцентриковый переходник: Используется в системах трубопроводов, в которых труба выше по потоку больше, чем труба ниже по потоку.

Редукторы доступны из различных материалов, таких как:

  • Сталь углеродистая.
  • Сплав.
  • Нержавеющая сталь.

18. Зачистки

Фитинг для промывки имеет съемные части, которые обеспечивают доступ к канализации без необходимости снимать сантехнические приспособления. Очистка позволит шнеку (типу сверла) войти и очистить забитый слив.

Его важные очистители размещаются в доступных местах, поскольку шнек — не самый длинный инструмент. В более крупных сантехнических системах предусмотрено несколько чисток, которые будут проводиться через равные промежутки времени.

Очистители в основном выполняются из ПВХ.

19. Комбинированная тройник

Тройники комбинированные имеют постепенно изгибающуюся центральную ветвь. Они используются в канализации, чтобы обеспечить плавный, слегка изогнутый путь, чтобы уменьшить вероятность засорения. Изгиб также облегчает водопроводчику проталкивание инструмента в виде змеи.

Эти фитинги доступны из ПВХ.

20. Тройник дивертора

Этот тип тройника в основном используется в системах водяного отопления под давлением.Он отводит часть потока из первичной линии в боковую ветвь, соединенную с теплообменником.

Он спроектирован так, чтобы обеспечить постоянный поток через основную линию, даже если ответвление отключено.

Установка тройника переключателя может оказаться сложной задачей. На нем имеется направленная маркировка, которой необходимо следовать. Если он установлен в обратном порядке, он не будет работать должным образом.

Тройники дивертора доступны в материалах, аналогичных обычным тройникам:

  • Нержавеющая сталь.
  • АБС.
  • Латунь.
  • Хромированная латунь.
  • Медь.
  • ПВХ.

Часто задаваемые вопросы о типах сантехнической арматуры

Где купить сантехнику?

Сантехническую арматуру можно приобрести в местных магазинах бытовой техники и товаров. Вы также можете найти широкий ассортимент фурнитуры в Интернете на таких сайтах, как Amazon, Home Depot, Lowe’s и eBay.

Как найти правильный трубопроводный фитинг?

Вы можете сделать это, задав себе простой вопрос: Зачем мне это нужно?

Фитинги — это то, что объединяет трубы для различных применений в наших домах.Некоторые предназначены для перенаправления, другие — для увеличения длины.

Размер — еще один важный фактор. Фитинги обычно измеряются по внутреннему диаметру (ID) и внешнему диаметру (OD) соответствующего соединения. Обычно это измеряется в дюймах или миллиметрах.

Внутренний диаметр относится к полой части фитинга. Наружный диаметр включает толщину стенки (1) .

Что такое сантехника?

Сантехника подключается к водопроводной системе для подачи и отвода воды.Это могут быть ванны, душевые, кухонные раковины и смесители.

Типы трубопроводных систем

«Новые» дома в США (построенные в середине 1970-х) оснащены пластиковыми трубами и фитингами. Используемые материалы оценены Американским обществом испытаний и материалов.

Эту рейтинговую систему можно использовать для оборудования, находящегося под давлением, например, для распределителей холодной и горячей воды, питьевой воды и ирригационных систем. Его также можно использовать в установках без давления, таких как дренажные, канализационные и ливневые системы.

В более старых домах (до 1960 г.) для канализации, сточных и вентиляционных систем (DWV) использовались чугунные или оцинкованные стальные трубы. Системы DWV предназначены для удаления сточных вод и предотвращения попадания канализационных газов в дома.

Сегодня в домах используются трубы из ПВХ (поливинилхлорида) и меди. Эти материалы прочные, долговечные и, что самое главное, просты в установке (2) .

Руководство по материалам для сантехнической арматуры

Использование правильного материала может означать разницу между беспроблемным и герметичным.Знание того, какие материалы и куда идут, поможет вам быстро найти подходящую фурнитуру для вашего дома.

  • Чугунная арматура: Подходит для систем DWV и обычно черного цвета.
  • ПВХ, сортамент 40: Используется в системах DWV, ирригации и на открытом воздухе, например, в бассейнах и спринклерах. Материал также может использоваться в системах, находящихся под давлением. Его нельзя использовать для сжатых газов или воздуха.
  • ПВХ, график 80: Может использоваться в системах, находящихся под давлением.Его можно использовать для жидкостей под давлением, но не для газов или воздуха.
  • Медь: Используется для распределения горячей и холодной воды в системах, находящихся под давлением.
  • Акрилонитрилбутадиенстирол (ABS): Обычно используется в системах DWV в западных частях США.
  • Латунь: Смесь металлических сплавов, таких как медь и цинк, латунь является распространенным материалом для изготовления фитингов. Он используется в системах под давлением, в основном для питьевой воды и в системах горячего водоснабжения (3) .
  • ХПВХ (хлорированный поливинилхлорид): Обычно используется для питьевой воды при более высоких температурах (до 200 градусов). Он может выдерживать более высокие температуры по сравнению с ПВХ (4) .

Фитинги

Трубы легко купить — все, что вам нужно знать, это длина и материал. Однако фурнитура — совсем другое дело. Крайне важно использовать правильную фурнитуру для разных областей.

Материал также играет важную роль, поскольку неправильный выбор может привести к утечкам или неисправностям в вашей системе.Следуя нашему руководству по типам сантехнической арматуры, вы будете чувствовать себя немного увереннее в следующий раз, когда будете искать сантехническую арматуру.

Вы моете сантехнику дома? Какой тип фитинга вы предпочитаете использовать? Дайте нам знать в комментариях ниже.

Фитинги Camlock — Муфты Camlock

Фитинги

Camlock также известны как фитинги с кулачком и канавкой или муфты Camlock. Включенные типы материалов: алюминий, нержавеющая сталь, латунь и полипропиленовые фитинги для шлангов с кулачковым замком.Используемые во многих различных отраслях и сферах применения, шланговые соединители с кулачковым замком, которые включают термин «быстрое соединение с кулачковым замком», очень полезны при подсоединении или отсоединении трубы, трубки или шланга. В дополнение к стандартной алюминиевой муфте с кулачковым замком мы предлагаем специальные типы переходных фитингов с кулачковым замком и переходников для катушек, а также ниппели KC и шаровые краны из нержавеющей стали. При выборе подходящих муфт с кулачком и пазом важно учитывать химическую совместимость технологической жидкости и температуру процесса.Наши соединители для шлангов Camlock изготавливаются в соответствии со спецификациями мельниц, которые обеспечивают правильное соединение переходника с наружной резьбой и кулачковой муфты. Купите онлайн или отправьте запрос, мы здесь, чтобы помочь с вашим приложением Cam Lock Fittings! (* Кулачковые и пазовые муфты нельзя использовать со сжатым воздухом или паром.)

Что такое муфта Camlock?

Это лучшая цена из всех доступных быстроразъемных соединений. Соединение состоит из двух частей, которые используются для соединения труб, трубок и шланга.

Как работают фитинги с кулачками и пазами

Соединение состоит из переходника с наружной резьбой и муфты с внутренней резьбой, которые при соединении образуют неподвижное соединение, соединяющее трубу или шланг вместе. Они быстры и просты в использовании и не требуют инструментов для работы.

  • Переходник с наружной резьбой подходит к муфте с внутренней резьбой (с руками).
  • Оказавшись внутри, ручки муфты можно закрыть одновременно.

Быстроразъемные муфты будут оставаться соединенными, пока обе ручки не будут потянуты вверх, освобождая соединение.Предусмотрены английские булавки, чтобы удерживать ручки на месте, в большинстве случаев они не нужны.

В соединительной муфте с внутренней резьбой уже установлена ​​утопленная прокладка, которая образует воздухонепроницаемое уплотнение при соединении с охватываемой поверхностью.

Материалы Camlock

  • Алюминий (AL)
  • Нержавеющая сталь (SS)
  • Латунь (BR)
  • Полипропилен (ПП)

Материал прокладки кулачка и канавки

Цельнометаллические кулачковые рычажные муфты стандартно поставляются с нитрилом из буна-нитрила.Poly Camlocks поставляется с прокладками из EPDM для большей кислотостойкости.

  • Буна-нитрил (Buna N)
  • EPDM
  • Витон
  • Тефлон (PTFE) доступен по специальному заказу.

Размеры

Доступны размеры от ½ до 6 дюймов для алюминия, латуни и нержавеющей стали. Полипропилен поставляется размером от ½ «до 4». Все фитинги kamlock ½ ”стандартно поставляются с 2 ручками для лучшей работы.

Рабочее давление

Стандартное рабочее давление муфт кулачкового рычага составляет 150 фунтов на кв. Дюйм для большинства типоразмеров.Подробную информацию о номинальном давлении для каждого размера см. На странице технических характеристик.

Нитки

Национальная трубная резьба (NPT), предназначенная для плотного прилегания при нарезании на трубу. Имеются зазубрины на концах шланга для прямой установки в шланг.

Различные типы фитингов с кулачковым замком (стандартные типы)

  • Тип A — переходник с внутренней резьбой NPT
  • Тип B — кулачковая муфта с наружной резьбой NPT
  • Тип C — кулачковая муфта с внутренней резьбой и зазубриной на конце шланга
  • Тип D — кулачковая муфта с внутренней резьбой NPT
  • Тип E — кулачковый адаптер с зазубриной на конце шланга
  • Тип F — адаптер camlock с наружной резьбой NPT
  • Тип DC — Пылезащитные колпачки для переходников с наружной резьбой
  • Тип DP — заглушки для муфт с внутренней резьбой

Специальные типы

  • Самоблокирующиеся ручки (в наличии)
  • Стыковая сварка без резьбы и сварка с враструб (можно произвести или получить у местного поставщика)
  • Фланцевые концы (можно изготовить или получить у местного поставщика)
  • Фурнитура по индивидуальному заказу, для специальных заказов звоните

Запасные части

У нас есть полный ассортимент сменных прокладок и узлов ручек, колец и штифтов для всех размеров.

Приложения быстрого отсоединения с кулачковым замком

Используется на трубах, шлангах, насосах, насосах и резервуарах для жидкостей и порошков. Используется почти во всех отраслях промышленности, где транспортируются жидкости и порошки, таких как топливо и масло, вода, химическая промышленность, краски и красители, продукты питания и напитки, клеи, фармацевтика, очистка, сельское хозяйство, военные и правительственные заявки.

Как определить и заказать фитинги Camlock

Предоставление информации ниже облегчит быстрый заказ.Разместите заказ по номеру детали.

Pro Flow Деталь Размер (дюйм) Материал корпуса муфты Материал ручки Материал прокладки
A: Адаптер с внешней резьбой050: 1/2 « AL: Алюминий BR: латунь БН: Буна
B: муфта с внутренней резьбой075: 3/4 дюйма
C: Муфта хвостовика 100: 1 « BR: Латунь E: EPDM
D: Муфта с внутренней резьбой 125: 1 1/4 «
E: Адаптер шлангового хвостовика 150: 1 1/2 « SS: нержавеющая сталь, тип 316 SS: нержавеющая сталь, тип 304
F: Адаптер с наружной резьбой 200: 2 « V: Витон
DC: крышка воздуховода 400: 4 «
DP: Пылезащитная заглушка 500: 5 « PP: полипропилен
AW: адаптер BW или SW 600: 6 дюймов

Определите тип муфты kamlock по номеру детали:
Например: D200-SS = муфта с внутренней резьбой — размер 2 дюйма — корпус из нержавеющей стали

О шланговых фитингах Proflow Cam Lock

Муфты с кулачком и пазом

— это самые распространенные в мире быстроразъемные муфты и наша основная линейка продуктов.Pro Flow Dynamics базируется в Южной Калифорнии и поставляет эти фитинги по всей стране более десяти лет с момента основания компании.

Все наши соединители шлангов с кулачковым замком производятся в соответствии с утвержденными федеральными стандартами (A-A59326 / MIL-C-27487), что делает их совместимыми со всеми другими кулачковыми муфтами, также изготовленными по спецификации, включая муфту PT и муфту Dixon. Мы тесно сотрудничаем с нашими производителями, имеющими сертификат ISO 9001, и можем выполнять индивидуальные детали и специальные заказы.

Ассортимент нашей продукции

Мы поставляем полный ассортимент кулачковых муфт, большая часть которых находится на нашем складе. Специальные детали могут быть изготовлены на заказ, а специальные детали, а также детали очень большого размера (8–12 дюймов) можно заказать у местных поставщиков для более быстрой доставки. Мы стремимся отправить товар в тот же день, когда был размещен заказ.

  • Общий (Стандартный)
  • Premium Snaplock (доступен по специальному заказу, с указанием времени выполнения)
  • Ручки самоблокирующиеся

Все наши муфты взаимозаменяемы с фитингами Dixon Camlock, Banjo Fittings и PT Coupling Cam и Groove.

Муфты с кулачковым замком США и весь мир

Pro Flow Dynamics — национальный дистрибьютор, расположенный в Южной Калифорнии. Мы также отправляем в Канаду и Мексику. Мы регулярно отправляем товары международным компаниям, у которых есть грузоотправители в США, и у нас есть возможность отправлять по всему миру прямые поставки для более крупных заказов. Пожалуйста, напишите нам для получения дополнительной информации о вариантах доставки по адресу [email protected]

Мы отправляем в основном со склада и по большей части отправляем в тот же день, когда размещен заказ.Для оформления заказа звоните нам: 951-279-5500.

Если вы не можете найти нужный вам фитинг, позвоните нам.

Мы можем поставить специальные фитинги и детали на заказ.

Резьбовые фитинги для труб — резьбовые фитинги

Фитинги с резьбой

доступны в размерах до 4 дюймов NPS (номинальный размер трубы), но обычно не используются для размеров более 2 дюймов. Система трубопроводов требует резьбовых фитингов для труб, чтобы изменять направление и подключаться ко всему оборудованию и устройствам, необходимым для их работы.Эти фитинги изготавливаются стандартных размеров.

На видео ниже представлен обзор фитингов с резьбой.

Расшифровка стенограммы

Здравствуйте. Сегодня речь идет о резьбовых фитингах для труб; они называются фитинги под давлением. Фитинги под давлением бывают двух типов: фитинги для сварки раструбом и резьбовые фитинги. Это набор резьбовых соединений из нержавеющей стали с крестообразной резьбой.Вся эта арматура весит 3000 фунтов, и я покажу вам, что она довольно толстая.

Это резьбовая переходная муфта. Это заглушка для трубы с резьбой, отсюда нарезанная и закрытая на другом конце. Это полумуфта с резьбой, это полная муфта с резьбой, это крестообразная резьба, это колено с резьбой 90 °, это резьбовое соединение, а это уличное колено с резьбой.

Для сравнения, позвольте мне показать вам, это фитинг под сварку муфтой, и вы можете увидеть, как он выглядит по сравнению с резьбовым.Если вы посмотрите сюда, то при сварке муфтой труба входит сюда, а в резьбовом фитинге вы продеваете трубу.

Резьбовые фитинги доступны из кованой углеродистой стали, нормализованные A105, A105; они доступны из нержавеющей стали 304, 316; и они также доступны из никелевых сплавов, а также из дуплексной нержавеющей стали. Резьбовые фитинги чаще всего используются при номинальном давлении 3000 фунтов и 6000 фунтов. Они также доступны в 2000 фунтах.

Если вкратце рассказать о каждом из компонентов, то это уличный отвод на 90 ° с резьбой, вот как он выглядит.Здесь женский конец, здесь мужская резьба, так что обычно, если вы видите что-то подобное, это уличный локоть.

Это штуцер, штуцер с резьбой. Это образец трубы, который у нас есть. В этом видео мы используем трубу из углеродистой стали, хотя это фитинг из нержавеющей стали. Чтобы продемонстрировать вам, как вы это делаете. Вы навинчиваете его, и именно так вы подсоединяете резьбовой фитинг.

Это крестовина с резьбой, со всех четырех сторон можно продеть трубу и выполнить соединение.Это отвод на 90 ° с резьбой. Разница между коленом с резьбой и коленом под сварку встык состоит в том, что вы заметите, что это намного более плотный поворот, это зависит от вашего применения. Резьбовые фитинги обычно доступны от 1/2 до 4 дюймов. Они чаще встречаются размером около 1 дюйма, 1 с половиной, 2 дюйма. Обычно вы не увидите много людей, использующих 3–4 дюйма. Наиболее распространенная классификация давления — 3000 фунтов. Это колено с резьбой на 90 °, и вы можете видеть, что это намного более крутой поворот, чем фитинг под сварку встык с коротким радиусом.90 локтей, это гораздо более резкий поворот.

Угольник с резьбой 45. Опять же, вы продеваете трубу прямо здесь, и вот как вы выполняете соединение. Это тройник с резьбой, вы также можете получить такой, это обычный тройник, но вы также можете получить тройник с переходником, где ответвление меньше основного участка.

Это колпачок с резьбой. То же самое, для 1-дюймовой трубы, вы навинчиваете ее и закрываете конец трубы, ниппеля, сопла или чего-то еще.

Это разные резьбовые муфты, и мы часто задаем этот вопрос, в чем разница между полной муфтой и полумуфтой? Это полная муфта, и главное отличие состоит в том, что полная муфта имеет резьбу на обоих концах, поэтому вы можете нарезать трубу здесь, вы можете нарезать другую трубу прямо здесь и сделать полную муфту.Это полная муфта с резьбой на 3000 фунтов. То же самое в полумуте, только резьба с одного конца. Некоторые люди говорят, что полумуфта составляет половину длины, что во многих случаях составляет половину длины, но причина, по которой они называются полумуфтой, заключается в том, что вы можете соединить только половину трубы. Если вы заправляете его прямо здесь, на другом конце нечего заправлять. Вот почему это называется полумуфтой. Они примерно на половину длины.

Это переходная муфта, размер этой муфты составляет от 1 дюйма до 3/4 дюйма, поэтому, если у вас труба с резьбой, 1 дюйм с одной стороны и 3/4 с другой стороны, вы можете использовать переходную муфту с резьбой. и поставьте меньшее соединение с другой стороны.

Таким образом, резьбовое соединение труб является частью фитинга давления. Резьбовые фитинги доступны для номинального давления 2000 фунтов, 3000 фунтов, 6000 фунтов. Грубо говоря, 2000 фунтов — это не очень распространенное явление, но это относится к графику 80, а 3000 фунтов — примерно к графику 160. Фитинг с резьбой 3000 фунтов имеет номинальное давление 3000 фунтов максимального номинального давления. Это немного сложнее, это не очень просто, номинальное давление зависит от температуры, поэтому, когда температура повышается, номинальное давление снижается.Они доступны из кованой углеродистой стали A105, A105 N; они доступны из нержавеющей стали; они доступны из никелевых сплавов.

В другом видео мы покажем вам разницу от фитинга из ковкого чугуна. Многие задают этот вопрос, в чем разница между фитингом с кованой резьбой и фитингом из ковкого чугуна? Вкратце, фитинги из ковкого чугуна используются в легкой промышленности, в сантехнике. Эти резьбовые соединения рассчитаны на высокое давление, они изготовлены из кованой стали.Одно большое отличие состоит в том, что фитинги из ковкого чугуна не очень хороши для сварки, тогда как резьбовые соединения можно сваривать. Опять же, это резьбовой фитинг, но в зависимости от области применения, если есть необходимость в сварке, лучше использовать кованую углеродистую сталь. Кроме того, фитинги из ковкого чугуна имеют рейтинг 150 фунтов, 300 фунтов, которые вы можете сравнить, намного ниже, тогда как резьбовые фитинги имеют номинальное давление 3000 и 6000 фунтов. Вот и все. Спасибо.

Переходники и фитинги для пожарных рукавов: полное руководство

Адаптеры пожарного рукава — это небольшие, но важные компоненты, которые уменьшают вес пожарной машины и повышают готовность к работе

Американские пожарные машины часто бывают очень и очень большими.Подобно гигантским ящикам с инструментами на колесах, эти автомобили несут тысячи фунтов шлангов, инструментов, людей и воды. Переходники и фитинги для пожарных рукавов, вероятно, являются одними из самых маленьких продуктов для этих двигателей, но они играют важную роль в снижении нагрузки и обеспечении готовности пожарных ко всему.

Чтобы понять, что есть на рынке, чем отличаются эти фитинги и на что обращать внимание при выборе, читайте дальше.

Вы также можете щелкнуть здесь, чтобы просмотреть нашу подборку переходников для пожарного рукава .

Типы резьбы определяют, какие шланги и оборудование подключаются

Большинство фитингов и переходников для пожарных рукавов имеют резьбовые концы. Мужские концы соединяются только с женскими концами того же размера (и наоборот). И по большей части разные стили ниток не взаимозаменяемы. Их угол (шаг), расстояние и диаметр различаются. Смешивание этих типов резьбы может привести к утечке или разлету фитингов под давлением, создавая опасность для пожарных и людей, которых они защищают.

Каждый из этих фитингов имеет различную наружную резьбу.Слева направо показаны NPSH, NST x NST и NPT x NST.

Хотя стандарты резьбы меняются от места к месту, адаптеры, предназначенные для пожарных рукавов, обычно имеют одно из следующих значений:

  • Чаще всего: Резьба по национальному стандарту / Шланг национального стандарта (NST или NH)
  • Второй по популярности: National Pipe Straight Hose / Iron Pipe Thread (NPSH или IPT)
  • Для тушения пожаров и специальных целей: Резьба для садового шланга (GHT)
  • Для подключения к стационарным трубопроводным системам или манометрам: Национальная трубная резьба (NPT)

Фитинги с национальной трубной резьбой (NPT) — одни из самых запутанных в пожарных службах.И вот почему: когда две резьбы NPT заворачиваются вместе, они остаются навсегда. Однако некоторые фитинги с резьбой NPT и NPSH могут временно подключаться.

Но есть большое предостережение : только наружная резьба NPT может временно присоединяться к фитингам NPSH. Соединение фитинга с наружной резьбой NPSH с фитингом с внутренней резьбой NPT обеспечивает постоянное соединение.

Итак, вкратце, следуйте этим правилам с переходниками с резьбой NPT:

  • Концы с наружной резьбой NPT — для пожарных рукавов NPSH или труб с внутренней резьбой NPT
  • Концы с внутренней резьбой NPT — только на концы с наружной резьбой NPT, для постоянной установки на пожарные насосы или трубопроводные системы

Разные типы пожарного оборудования имеют разную резьбу

Наружная или внутренняя резьба фитингов и адаптеров пожарных рукавов подключается к соответствующим входам или выходам на противопожарном оборудовании.В большинстве случаев оборудование, выпускающее воду, имеет выходное отверстие с наружной резьбой — очень похоже на садовый шланг — а отверстия, в которые поступает вода, имеют фиксированную внутреннюю резьбу или шарнирные соединения с внутренней резьбой.

Хотя пожарные службы и местные органы власти должны решать, какие компоненты используют какие потоки, большинство из них следует нескольким простым соглашениям. Вот краткий список противопожарного оборудования и типичных гендерных связей:

  • Пожарные рукава имеют охватываемую муфту на одном конце и охватывающую муфту на другом, что позволяет пожарным при необходимости соединять шланги цепью.
  • Соединения пожарной части (FDC) используют вертлюги с внутренней резьбой. Комбинированные контроллеры подключаются к пожарным шлангам с охватываемым концом для подачи воды в системы пожаротушения и стояки.

Вертлюги с внутренней резьбой на соединениях пожарной части позволяют пожарным быстро подсоединять шланги с наружной резьбой.

  • Сопла для пожарных рукавов имеют входные отверстия с внутренней резьбой, которые подключаются к пожарным шлангам с охватываемым концом.
  • Пожарные гидранты имеют выходы или патрубки с наружной резьбой.
  • Сухие гидранты — это трубы, подключенные к негерметичным источникам воды, таким как озера или пруды. Выбор наружной или внутренней резьбы варьируется от места к месту.
  • Угловые клапаны для шлангов , часто используемые при стационарной установке шлангов внутри помещений, имеют выходы с наружной или внутренней резьбой. В поворотных стойках для шлангов обычно используются шланговые клапаны с входными отверстиями с внутренней резьбой, что позволяет устанавливать ниппель с двойной наружной резьбой. Стационарные угловые клапаны для шлангов, такие как те, которые используются для шлангов со стойкой и катушкой, могут использовать выпускные отверстия с наружной резьбой.

Компактные угловые клапаны для шлангов, подобные этим, играют важную роль в системах внутренней противопожарной защиты.

Некоторые пожарные шланги и оборудование соединяются вообще без резьбы

Хотя резьбовые переходники и фитинги для пожарных шлангов являются обычным явлением, во многих шлангах, клапанах и насосах используются безрезьбовые соединения, называемые соединениями Storz. Эти фитинги были популярны в европейских пожарных шлангах, гидрантах и ​​другом оборудовании на протяжении десятилетий, а сейчас все чаще используются в США. В то время как производители предлагают муфты Storz больших и малых размеров, пожарные службы США в основном используют четырех- и пятидюймовые соединения со следующим оборудованием:

  • Муфты для пожарных рукавов
  • Вводы для подключения пожарной части
  • Входы и выходы на цистернах / двигателях
  • Насосные форсунки большого диаметра на пожарные краны

В этом все более распространенном типе гидрантов используется Storz на самом большом отверстии с меньшими резьбовыми соплами с обеих сторон.Источник: город Тонганокси, штат Канзас,

.

Некоторые переходники идеально подходят для подключения пожарного оборудования (но с другой резьбой)

Oakland Hills Fire 1991 года показала многообещающие — и опасные — переходники для пожарных шлангов. Сотни зданий в Окленде, штат Калифорния, горят стремительными темпами, и пожарная служба обратилась за помощью. Но пожар разросся до огромных масштабов, отчасти из-за того, что у приезжих пожарных не было подходящих адаптеров для гидрантов Окленда, которые использовали 3-дюймовые соединения вместо стандартных 2 1/2 дюйма.

В этом разделе мы рассмотрим фитинги, используемые в подобных ситуациях, когда:

  • Пожарные из соседних юрисдикций объединяют силы (операции взаимопомощи)
  • Новое или подаренное оборудование не может подключиться к существующему оборудованию

Сторц x 2 1/2 «MNST

Общие области применения: Присоединение стандартных входных патрубков FDC размером 2 1/2 дюйма к шлангу Storz большого диаметра или присоединение гидрантов Storz к шлангам NST.

Адаптер 5 дюймов Storz x 2 1/2 дюйма с наружной резьбой по национальному стандарту (MNST).

Поворотные переходники — 1 1/2 «или 2 1/2», внутренняя резьба NST — наружная резьба NPT (различные)

Обычное использование: Присоединение поворотного конца шланга NPSH к шлангу с резьбой NST (наружная). Они также полезны при подсоединении шлангов NST к форсункам NPSH или при подсоединении шланга с резьбой NPSH к отверстию с резьбой NST на пожарном насосе.

Этот латунный поворотный адаптер быстро соединяет шланги NST и NPSH.

Общие размеры включают:

Шестигранные переходники — FNST x MNPT (1 1/2 «и 2 1/2»)

Общие области применения: Как и поворотные адаптеры, эти шестигранные адаптеры соединяют охватываемый конец шланга NST с охватывающим концом шланга или фитинга NPSH.Они соединяют шланги NST с соплами NPSH, шланги NST и NPSH и шланги NPSH с насосами NST.

Шестигранный адаптер 1 1/2 «F NST x M NPT.

Общие размеры включают:

Фитинги и переходники для пожарных рукавов экономят время при обратной прокладке рукава

У большинства пожарных машин есть сотни футов шлангов. Пожарные переносят и хранят пожарный шланг по-разному — от «плоского груза» до «обратной подковы» — и каждый из этих способов лучше подходит для одних применений, чем для других.Но иногда шланг хранится не в том направлении или не тот конец выдергивается из двигателя. Когда это происходит, фитинги и переходники пожарных шлангов дают пожарным возможность решить проблему, не перекладывая шланг.

При таком большом количестве шлангов время от времени легко взять неправильный конец. Источник: Кейсвилл, штат Юта,

.

Двойная внутренняя резьба 2 1/2 «NST

Общее использование: Соединение неправильно уложенных шлангов друг с другом или с гидрантами. Многие адаптеры с двойной внутренней резьбой имеют вертлюги, предназначенные для более быстрого подключения.

Фитинг 2 1/2 «с двойной внутренней резьбой (F x F) для шланга с резьбой NST. Выступы или выступы штифтов можно затянуть вручную или гаечным ключом.

2 1/2 дюйма с двойной наружной резьбой NST

Общие области применения: Подсоединение неправильно проложенных шлангов NST к соединениям пожарной части, форсункам, двигателям или другим шлангам.

Адаптер NST с двойной наружной резьбой 2 1/2 дюйма с шестигранной рукояткой для затяжки гаечным ключом или вручную.

Адаптеры противопожарные прочие рассчитаны на длительную установку

Фитинги, которые мы рассмотрели до сих пор, используются по мере необходимости.В идеальном мире не было бы необходимости подключать несоответствующие шланги на лету, и все гидранты и шланги имели бы совместимые муфты. Однако некоторые адаптеры устанавливаются постоянно, что предотвращает эти несоответствия и обеспечивает пожарным доступ к воде в любое время, когда она им нужна.

Латунные ниппели для шланговых стоек (1 1/2 «, 2 1/2» NST)

Обычное использование: Эти ниппели похожи на большинство других адаптеров с двойной вилкой, с одним ключевым отличием: они длиннее.Эта дополнительная длина вместе с шестигранным выступом позволяет этим ниппелям проходить через отверстие в поворотной стойке для шлангов, удерживая вместе угловой клапан и пожарный шланг.

Верх и низ ниппеля видны сразу под угловым клапаном на этой стойке для штифтов. Размеры шлангов и соответствующие им размеры ниппелей меняются в зависимости от потребностей здания.

Размеры: Стойки для штифтов 1 1/2 дюйма используются в стояках класса II и некоторых системах класса III.Некоторые системы класса III оснащены более крупными угловыми клапанами на 2 1/2 дюйма для шланга пожарных 2 1/2 дюйма или постоянного шланга 1 1/2 дюйма (через переходник 2 1/2 «x 1 1/2»). Таким образом, Типичные размеры ниппелей для шланговых решеток:

Шестигранные переходники — 1 1/2 дюйма или 2 1/2 дюйма, двойное гнездо, двойное гнездо и гнездо

Общие области применения: Эти адаптеры позволяют постоянно подсоединять трубы, насосы и другое оборудование с отверстиями NPT к пожарным шлангам.

Размеры и типы: Как правило, труба или отверстие с внутренней резьбой NPT служит входом, в то время как наружная резьба указывает, что она действует как выход.В следующем списке представлены фитинги, которые подключаются к выходам NPT , отсортированные по резьбе шланга, допускаемой адаптером:

С входами NPT можно использовать следующие переходники:

Противопожарные фитинги и переходники могут быть обманчиво сложными

Мы рассмотрели стандартные варианты использования самых разных адаптеров, но это далеко не единственные применения. При наличии подходящего размера и резьбы — и немного творчества — можно быстро соединить все виды оборудования вместе.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
