Содержание

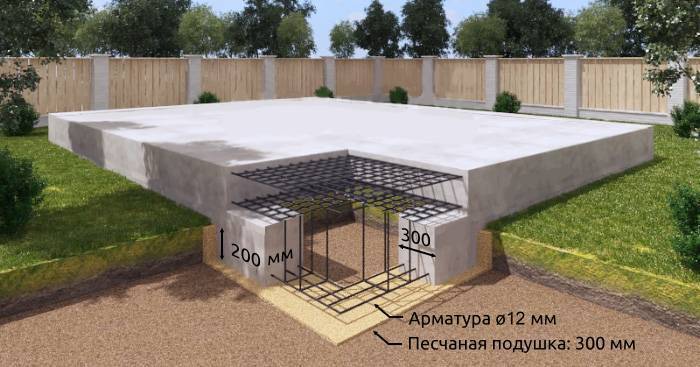

Плитный фундамент с ребрами жесткости вниз – особенности и этапы возведения

Устойчивость дома зависит от правильности выбора и соблюдения технологии устройства его подземной части. Плитные фундаменты наилучшим образом распределяют нагрузки на грунт. Но сплошной монолитный параллелепипед требует большого расхода строительных материалов, особенно в случае значительной площади строения, даже если его толщина будет составлять около полуметра. Сэкономить бетон поможет плитный фундамент с ребрами жесткости, являющийся прекрасной альтернативой мелкозаглубленной ленточной конструкции. Его устраивают в регионах с низким уровнем промерзания почвы, на участках с высоко расположенным горизонтом подземных вод, а также при наличии пучинистых грунтов.

Виды фундаментных плит

Монолитное основание под всей площадью дома выполняют плоским или рельефным, имеющим направленные вниз либо вверх ребра жесткости. В первом случае фундамент имеет равную толщину, а во втором – переменное сечение. Ребра жесткости придают конструкции дополнительную прочность, а плита делается тоньше обычной. В результате, объем бетона, требуемого для возведения подземной части строения, значительно сокращается.

Различают три вида ребристых фундаментов:

  • с ребрами вверх – монолитная лента заливается по плите;
  • с ребрами вниз – ленточная часть располагается под плитой;
  • с комбинированным размещением ребер.

Монолитные ленты в обязательном порядке закладывают по периметру плиты и под несущими стенами. При большой площади строения, ребра ставят вдоль или поперек длинных сторон дома, либо в виде решетки. Высота ленточной и толщина плитной части фундамента определяется расчетом.

Верхние ребра дополнительно выполняют функцию цоколя. Между ними укладывается утеплитель и различные коммуникации, в том числе трубы, являющиеся частью системы «теплый пол». Возвышающаяся над уровнем земли монолитная лента служит опорой не только для несущих ограждающих конструкций, но и для материалов облицовки фасада.

Нижние ребра напоминают малозаглубленный ленточный фундамент, имеющий жесткое сопряжение с вышерасположенной бетонной плитой. Отличием является трапециевидная форма сечения усиливающих элементов. Технология возведения плиты с расположенными вниз ребрами жесткости намного проще устройства предыдущего варианта фундамента. В этом случае не требуется сооружать «висячую» опалубку и следить, чтобы при заливке ребер уровень бетонной смеси на участке плиты не начал подниматься, следуя законам физики, как это бывает при заполнении опалубки конструктивных элементов, обращенных вверх.

Плита, в которой ребра располагаются перпендикулярно друг к другу в виде решетки, обладает повышенной жесткостью и прочностью.

Ребристый монолитный фундамент слабо подвержен деформациям изгиба, чего не скажешь о тонкой бетонной плите. Он прекрасно переносит нагрузки, возникающие вследствие морозного пучения грунтов и неравномерных усилий, поступающих от верхней части здания. Плита позволяет снизить точечное давление на основание, вследствие чего ребра, принимая на себя основной вес строения, не перегружаются.

Основной областью применения плитных фундаментов является строительство домов на слабонесущих и насыпных грунтах. Но возводить его можно практически в любых условиях, хотя при глубоком залегании подземных вод и присутствии на участке изначально плотного грунтового основания, устройство фундаментной плиты считается не выгодным с экономической точки зрения.

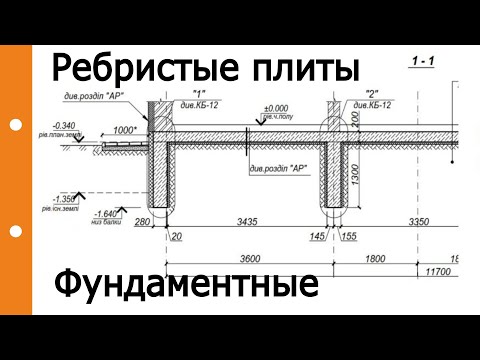

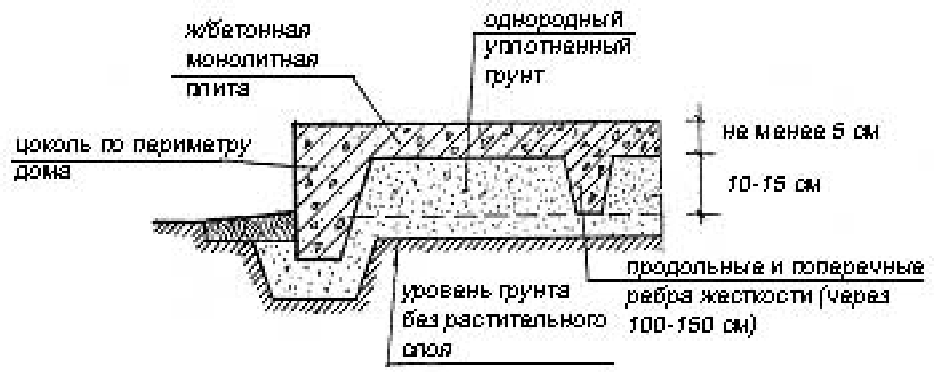

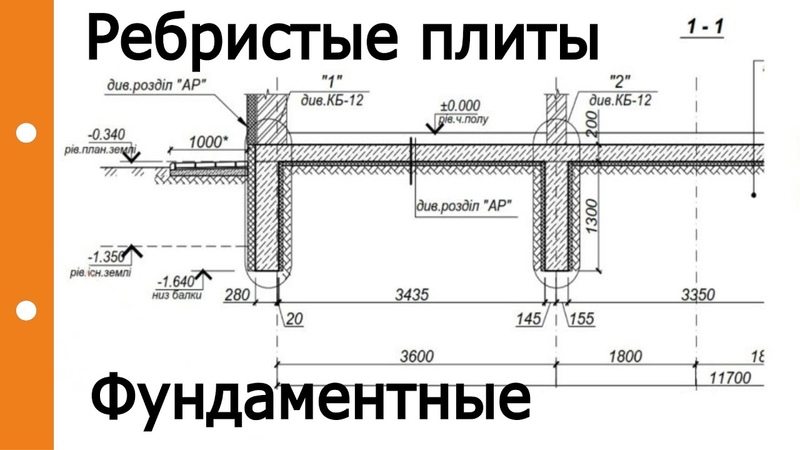

Фундаментная плита с ребрами вниз

Схематично конструкцию можно представить в виде упругого листа, лежащего на пружинках. Их жесткость во многом определяется характеристиками залегающих на участке застройки грунтов и загруженностью фундамента. Естественно, что при значительной площади плиты, ребра могут работать в различных режимах, что необходимо учитывать в расчетах. Неравномерное деформирование, в этом случае, компенсируется более сложным армированием по сравнению с плоской плитой.

Ребра, прежде всего, позволяют уменьшить толщину основной части плитного фундамента. Конструкция не лишается прочности толстого параллелепипеда, но трудоемкость ее устройства увеличивается. В частности, требуется:

  • выкопать траншеи под ребра жесткости;
  • установить дополнительные каркасы и связать их с арматурными сетками плиты.

Кроме того, на стадии проектирования необходимо выполнить точные расчеты, учитывающие достаточно много факторов. Во внимание принимается неравномерность загрузки основания дома и разные условия залегания грунтовых слоев.

Преимуществом ребер жесткости, обращенных вниз, является отсутствие помех в подвальном помещении, так как верхняя поверхность плиты является гладкой. Но оказывается, что при устройстве такого плитного фундамента возникают определенные трудности даже при точном соблюдении технологии работ:

  • для качественной трамбовки основания под плиту, предварительно следует установить жесткую, дорогую опалубку под ребра, иначе нарушится геометрия короба;
  • поэтапная заливка бетонным раствором сначала лент, а затем через 3-7 дней – плиты, в дальнейшем может повлиять на целостность монолитной конструкции, что повлечет за собой нарушение защитного слоя бетона. Появившиеся незначительные трещины, в свою очередь, окажут влияние на срок эксплуатации фундамента;
  • для прокладке коммуникаций, под плитой придется устроить специальные каналы, уложить кожухи или капсулы. Их отсутствие не позволит выполнять ремонтные работы, не вскрывая фундаментную конструкцию.

При наличии подвала, коммуникации рекомендуется укладывать по его полу.

Ребристая плита на склоне

Одним из недостатков плитного фундамента является невозможность его устройства на участке с перепадами высот. Но ребра жесткости, направленные вниз, допускается выполнять с переменным сечением. По сути, такая конструкция является гибридной. Она представляет собой монолитный ленточный фундамент с верхней плитой перекрытия и нижней бетонной подушкой. Верхняя часть ребер одновременно является цоколем дома.

Высота ленты может быть любой, но подошва всех участков располагается, как правило, на одном уровне. Ширина участков определяется, исходя из расчетных нагрузок. Центральная часть подушки всегда выполняется шире, тогда как крайние делаются примерно на 50 процентов у́же. Ребра жесткости переменного сечения помогают решить проблему возведения плитных фундаментов в условиях перепада высот.

Основные этапы устройства

Для фундаментной плиты с ребрами жесткости вниз требуется убрать не только слой плодородной земли под всей площадью строения, но и выкопать траншеи под бетонную ленту с учетом устройства щебеночто-песчаной подушки. До этого на участке производится предварительная разметка.

Дальнейшие работы выполняются в строгом соответствии с проектом:

  • утрамбовывается основание;
  • подсыпается щебень и песок;
  • укладывается гидроизоляция;
  • устанавливается опалубка;
  • монтируются арматурные каркасы и сетки;
  • заливается бетон.

Последовательность работ и дополнительные мероприятия (утепление, вывод коммуникаций, устройство дренажа и т.д.) указываются в технической документации. Она составляется с учетом индивидуальных условий, государственных нормативов и стандартов. Также следует придерживаться указаний и рекомендаций, изложенных в технологических картах.

Как сделать прочную фундамент плиту

Традиционно фундамент с максимально возможной несущей способностью – это монолитная плита с двумя поясами армирования. Она пригодна для участков с высоким УГВ, основаниями с низким расчетным сопротивлением, для тяжелых каменных/кирпичных стен, проектов с подземным этажом. Противопоказаниями являются сложный рельеф, недостаточный бюджет строительства.

Разновидности плитного фундамента

Изначально для тяжелых построек этот фундамент изготавливался в виде прямоугольной ж/б конструкции одинаковой толщины на всех участках. Однако такая плита имеет максимальный бюджет строительства из-за перерасхода арматуры, бетонной смеси. Поэтому были созданы модификации для разных эксплуатационных условий следующих типов:

  • плита ребристая – фундамент значительно тоньше в центральной части (10 – 15 см вместо 35 см), под несущими стенами расположены ребра жесткости, направленные вниз или вверх
  • утепленный «шведский» фундамент – обладает интегрированным в верхнюю часть теплым водяным полом, заливается с ребрами жесткости поверх теплоизоляционного слоя (экструдированный пенополистирол высокой плотности)
  • кессонная плита – имеет подвал под одним/несколькими комнатами, заливается в три этапа

Внимание: Для коттеджей с подвальными эксплуатируемыми уровнями могут применяться два фундамента – заглубленная лента или плита. Первый вариант обходится на 10 – 20% дешевле, поэтому заглубленные плитные фундаменты используются крайне редко.

Глубина заложения плит составляет 40 – 70 см, причем, пахотный, богатый органикой, слой грунта придется снять полностью в любом случае. Если этого не сделать, через несколько месяцев органика перегниет, здание неизбежно просядет ниже проектного уровня.

При необходимости незаглубленной плиты вынутый слой чернозема заменяется инертным материалом. Подстилающий щебеночный либо песчаный слой не нужен только при строительстве на гравелистых, крупнопесчаных, крупнообломочных, скальных почвах. Для снижения/компенсации морозного вспучивания фундамент оснащается дренажом, отмостка утепляется на глубине подошвы конструкции.

Технология изготовления

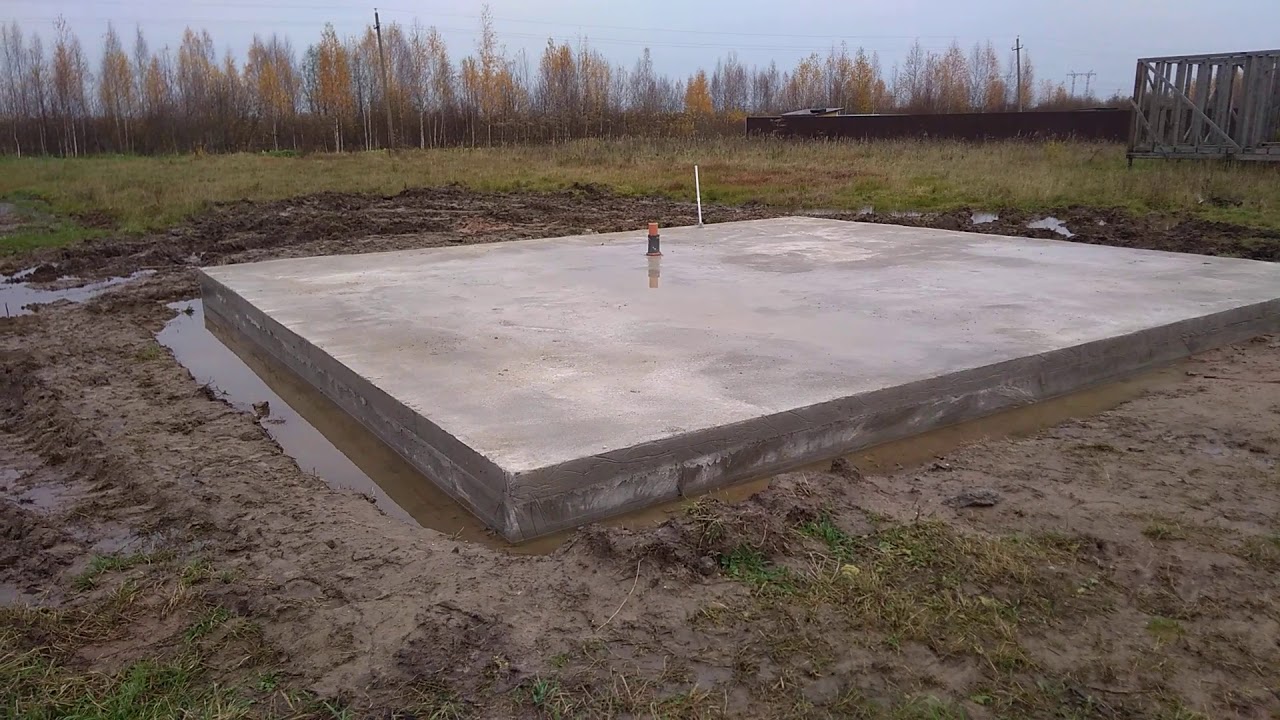

Проще всего в строительстве плавающая плита одинаковой толщины. Все остальные модификации заливаются поэтапно, однако позволяют сэкономить бюджет, изготовить дополнительные конструкционные элементы здания, интегрировать коммуникации.

В отличие от столбов, лент, плитный фундамент всегда изготавливается по монолитной технологии. Бетонирование лучше осуществлять за один прием, поэтому потребуется производительная бетономешалка или поставка смеси миксерами.

Плита плавающая

Фундамент сооружается по классической технологии, состоящей из отдельных операций:

  • разметка – обноски с закрепленными на них шнурами выносятся на 1,5 м за периметр здания, чтобы сразу утеплить отмостку, уложить дрены канализации
  • выемка почвы – снимается только плодородный слой (обычно 40 см)
  • подстилающий слой – щебень на мокрых почвах, песок при низком УГВ, толщина 40 – 60 см, трамбовка слоев по 15 см обязательна
  • дренаж – укладывается по периметру отмостки на глубине подошвы фундамента поверх 10 см геотекстиля и щебеночного слоя, укрывается по бокам, сверху этим же природным фильтром
  • подбетонка – стяжка толщиной 5 – 10 см, на которую сверху наплавляется рулонная битумная гидроизоляции или приклеивается полиэтилен
  • опалубка – щиты по внешнему периметру, зафиксированные снаружи укосинами
  • коммуникации – монтируются на данном этапе, поскольку опалубка позволяет более точно привязать стояки инженерных систем к несущим стенам

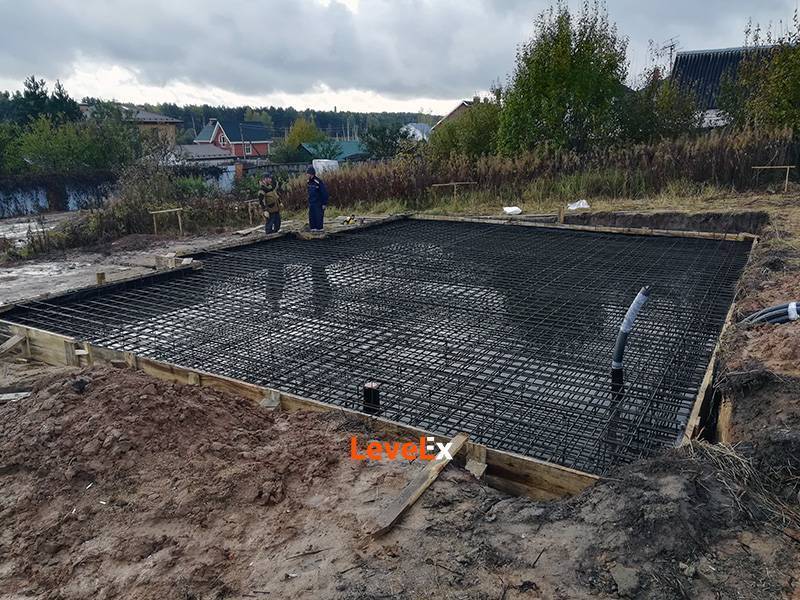

  • армирование – нижняя арматурная сетка укладывается на полимерные или бетонные прокладки, верхняя на специальные элементы (столики, пауки) для обеспечения защитного слоя бетона
  • заливка – бетонная смесь укладывается от одного угла уступом, следом идет рабочий с глубинным вибратором

После демонтажа щитов опалубки плита покрывается сплошным гидроизоляционным слоем по любой существующей технологии. Максимальным ресурсом обладает объемная гидроизоляции пенетрирующими составами. На практике чаще применяют бюджетные варианты – обмазка полимерными или битумными мастиками, оклеивание рулонным гидростеклоизолом.

Внимание: Основной ошибкой при армировании плиты является отсутствие связи между сетками. Стержни необходимо связать П-образными анкерами по периметру.

Плиты обеспечивают застройщика готовым полом по грунту, однако в этих конструкциях отсутствует цокольная часть. Даже при качественной гидроизоляции фундамента большинство стеновых материалов имеют минимальный ресурс возле поверхности земли. Поэтому чаще применяются ребристые плиты, позволяющие получить небольшой цоколь или приподнять конструкцию над основанием.

Плита ребристая

Основные нагрузки

фундамент испытывает под несущими стенами, усилив плиту в этих местах ребрами жесткости, можно снизить толщину бетона между ними. Существует ребристая плита двух типов:

  • чаша – часто называется индивидуальными застройщиками, как плита с ростверком, является гибридом плитного и ленточного фундамента, заливается в два этапа, ребра жесткости, являющиеся цоколем, направлены вверх
  • перевернутая чаша – существует второе название плитный ростверк по МЗЛФ, представляет собой горизонтальную панель с ребрами жесткости, направленными вниз

Внимание: Ребра жесткости армируются каркасами по аналогии с МЗЛФ, которые в обязательном порядке связываются с сетками плиты.

Чашеобразная плита

Фундамент этого типа изготавливается по классической технологии плавающей плиты с некоторыми отличиями:

  • разметка, дренаж, фундаментная подушка и опалубка здесь традиционные
  • при армировании под несущими стенами выпускаются прутки вертикальной арматуры, привязываемые позже к каркасам ребер жесткости
  • монтаж внутренних щитов опалубки осуществляется после набора прочности бетоном 2/3
  • каркасы укладываются подо всеми несущими стенами, усиливаются в примыканиях Г-образными или U-образными анкерами

Далее возможны варианты:

  • если изготовить перекрытия по балкам или залить монолитные плиты, застройщик получит небольшое подполье, внутри которого можно разместить коммуникации, насосное оборудование автономного водопровода
  • гораздо дешевле обходятся полы по грунту, для чего необходимо засыпать внутренние пространства получившегося фундамента песком, уплотнить его виброплитой, отлить 7 – 10 см стяжку, армированную одной сеткой

Внимание: Цокольная часть плитного фундамента резко повышает ресурс срубов, каркасников, бетонных, кирпичных коттеджей.

Чем дальше стеновой материал находится от земли, тем меньше он подвергается воздействию влаги.

Перевернутая чаша

Плитный фундамент с нижними ребрами жесткости сооружается в обратной последовательности с учетом нюансов:

  • если заливается бюджетная плита, с пятна застройки удаляется пахотный слой, дополнительно углубляются траншеи под несущими стенами для ребер жесткости
  • если бетонируется утепленная плита, внутрь закладывается экструдированный пенополистирол, ребра жесткости создаются за счет разного количества утеплителя

Внимание: В отличие от плитного ростверка, не имеющего контакта с землей, перевернутая чаша опирается на грунт, как ребрами жесткости, так и самой плитой. Поэтому уплотнение подстилающего слоя является обязательным условием.

Технология перевернутой чаши имеет вид:

  • после изготовления котлована, траншей укладывается пристенный дренаж, насыпается 40 см подстилающий слой в траншеях
  • затем на нем заливается подбетонка, оклеиваемая рулонной гидроизоляцией
  • на подбетонку монтируется опалубка, укладываются арматурные каркасы, бетонируются ребра жесткости
  • после распалубки внутренняя часть конструкции отсыпается песком, который уплотняется виброплитой
  • затем монтируется опалубка для плитной части (только по наружному периметру), укладываются две арматурные сетки
  • опалубка заполняется смесью, производится удаление воздуха глубинным вибратором

Внимание: Эта технология немного дешевле, так как пол по грунту получается без дополнительных затрат. В средней части плиты достаточно толщины бетона 10 – 15 см.

Кессонная плита

Плитный фундамент со встроенный подвалом или винным погребком получил название кессонной плиты. Это самая сложная технология бетонирования в три этапа:

  • вначале отливается плита погреба (пол по грунту в виде 10 см стяжки, армированной двумя арматурными сетками), вертикальные стержни выпускаются для связки с боковыми стенами конструкции
  • затем устанавливается щитовая опалубка для стен кессона, производится армирование по аналогии с заглубленным ленточным фундаментом, наружу выпускаются прутки, изогнутые под прямым углом, заливается конструкция погреба
  • после чего монтируются щиты для плиты, опалубка перекрытий внутри кессона, остается лишь люк для входной лестницы, конструкция армируется двумя сетками, укладывается, виброуплотняется бетонная смесь

Коммуникации заводятся внутрь плиты на последнем этапе, гидроизоляция является обязательным условием длительной эксплуатации подземной конструкции.

Внимание: Эта плита не может считаться плавающей, так как при возникновении сил пучения кессон мешает перемещаться конструкции в грунте, являясь своеобразным якорем.

Плита УШП

Несмотря на сложную конструкцию, наличие встраиваемых коммуникаций делает утепленную шведскую плиту УШП достаточно популярным у индивидуальных застройщиков вариантом. Технология аналогична плите с нижними ребрами жесткости. Отличиями являются:

  • наличие геотекстильного полотна – материал укладывается под щебень или песок фундаментной подушки, исключает взаимное перемешивание грунта с инертным материалом
  • отсутствие подбетонки – так как смесь укладывается на пенополистирол, отсутствует впитывание цементного молочка в подстилающий слой, обладающий дренажными свойствами
  • гидроизоляция подошвы – укладывается под утеплитель и поверх него
  • опалубка – могут использоваться типовые дощатые, фанерные щиты или L-модули из пенополистирола, являющиеся несъемной опалубкой
  • ребра жесткости – создаются за счет разной толщины утеплителя (один слой под ними, два – три под плитной частью фундамента)
  • наличие встроенного теплого пола – трубы укладываются на верхней арматурной сетке, поэтому верхний защитный слой бетона увеличивается до 10 – 12 см
  • шлифовка плиты – при наборе 2/3 прочности поверхность обрабатывается шлифмашинами, позволяя снизить бюджет отделочных работ

Внимание: Отмостка утепляется на глубине подошвы плиты, ширина теплоизоляционного кольца 0,6 – 1,5 м в зависимости от климата региона. Дренаж укладывается по внешнему контуру отмостки, а не бетонных конструкций.

Таким образом, частный застройщик может выбрать для своего жилища любой удобный вариант плитного фундамента в зависимости от имеющегося бюджета и эксплуатационных, геологических условий.



Сплошные фундаментные плиты

Сплошные фундаментные плиты являются востребованным и практичным решением. Основание из них сооружается под различные постройки и здания, а также под высотные и многоэтажные дома.

Фундамент из сплошных плит представляет собой железобетонную монолитную плиту, которая располагается под всей площадью будущего здания. Она по всей площади жестко армируется, что в свою очередь дает ей устойчивость к движению грунта и различным нагрузкам. Возведение таких оснований востребовано на размываемых и слабых грунтах, в сейсмически нестабильных районах, а также на поверхностях с повышенным уровнем грунтовых вод. Особенно эффективными считаются сплошные фундаментные плиты на проседающих и пучинистых грунтах.

Стоит отметить, что такое основание может быть возведено в виде ребристой или плоской плиты и перекрестной монолитной ленты. Фундамент из сплошных плит строится непосредственно на месте планируемого размещения будущего дома. Под него заливается бетонное основание (бетон М50). Толщина такого основания должна быть не менее 10 сантиметров. В случае возведения на грунте с высоким показателем подземных вод, необходимо сделать под основание песчаную подушку толщина, которой составит 20 сантиметров. Все основание накрывается слоем гидроизоляции, которая защищает сплошную фундаментную плиту от возможной грунтовой влаги. Специально для нее сооружается арматурный каркас, состоящий из проволоки и металлических прутьев. Для того чтобы конструкция была жесткой, арматурный каркас необходимо сварить. Это гарантирует защиту от разрушения при движении грунта.

Сплошная фундаментная плита может служить в качестве пола гаража, складского помещения и хозяйственной постройки.

Для жилых домов используются ребристые плиты или перекрестные монолитные ленты. Высота ребер такого основания должна равняться высоте цоколя. Ребристое изделие может быть выполнено из монолитного бетона или железобетонных блоков.

Для того чтобы соорудить надежное и качественное основание из сплошных фундаментных плит, обращайтесь в строительную компанию «Проект». Наши специалисты на профессиональном уровне проведут строительные работы в Москве и Подмосковье любой сложности в самые короткие сроки. Мы имеем большой опыт в данной сфере, а наши строители имеют необходимый инструмент, который поможет выполнить поставленную перед ними задачу на самом высоком уровне.

видео технологии строительства своими руками, схемы

Монолитный фундамент зачастую является одним из наиболее практичных вариантов для дома. При этом применение железобетонной плиты возможно даже на участках со сложным рельефом или неподходящим типом грунта для других конструкций.

Оглавление:

  1. Разновидности
  2. Пошаговая технология строительства
  3. Правила ухода за бетоном

Описание и виды

Монолитная плита является наиболее надежной, поэтому она подбирается для возведения мало- и многоэтажных зданий, а также тяжелых сооружений на неустойчивых грунтах. Она представляет собой цельный железобетонный блок с наличием внутри армирующей сетки, за счет этого обладает подвижностью вместе с домом. Она относится к плавающим основаниям, которые способны выдерживать критические нагрузки и имеют высокую устойчивость на болотистых, пучинистых и зыбких типах почвы.

Такой фундамент является малозаглубленным, однако армирование осуществляется по всей площади, в отличие от ленточного. Существует несколько разновидностей:

  • Сплошная заливка. Делается в уровень с грунтом и применяется для построек без цоколя. Верхний горизонт является основой для чистого пола.
  • Ребристая плита. Имеет монолитную ленту или перекрестки, располагающиеся по всему периметру, при этом их высота соответствует цоколю.
  • Заливка в коробку. В этом случае стены являются продолжением конструкции с обеспечением единого армирования. Коробка закрывается ж/б плитами перекрытия, увеличив площадь для распределения нагрузки от здания.

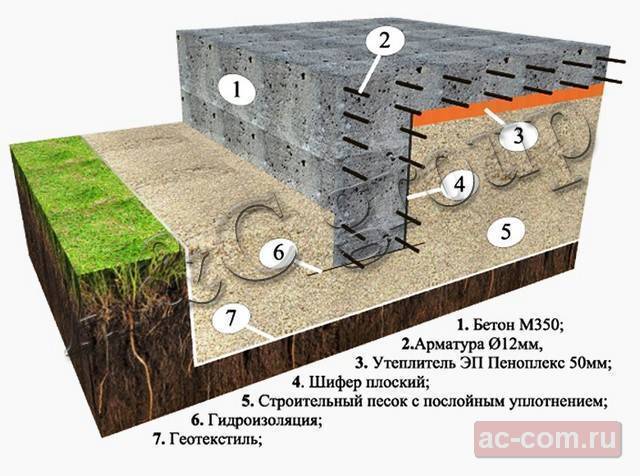

Пирог состоит не только из цельного монолита, но и подстилающих слоев, расположенных снизу вверх: геотекстиль, подушка, бетонная подготовка, гидро- и теплоизоляция, армирование, бетон. Геотекстиль предназначен для повышения прочностных качеств, при этом он обладает хорошей фильтрацией. Применяется как разделяющий слой между грунтом и подушкой.

Подсыпка (подушка) делается из щебня, гравия или песка средней и крупной фракции. Редко используется шлак, но он неспособен придать нужной надежности за счет содержания вредных радиоактивных веществ. Она обеспечивает выравнивание плоскости, дренаж, а также защищает от пучения почвы. Бетонная подготовка еще называется «подбетонка» и является выравнивающей стяжкой, которая повышает несущую способность основания.

Гидроизоляция защищает плиту от влаги, так как на это дренажная система не всегда способна. Также она предотвращает утечку молочка, которое повышает прочность бетона. Теплоизоляция применяется редко в случаях устройства теплого подвала или технического помещения, а также для утепления первого этажа, если плита заливается вровень с грунтом.

Бетон воспринимает нагрузки на сжатие, но за счет наличия изгибающих усилий устраивается армирование, которое защищает от растрескивания, частичного или полного разрушения. Следующим слоем является бетон как самый главный компонент пирога.

Технология строительства монолитной плиты

Строительство фундамента осуществляется согласно пошаговой инструкции:

  • Подготовительный этап.
  • Разметка и земляные работы.
  • Устройство подстилающего слоя.
  • Монтаж опалубки и укладка армирующей сетки.
  • Заливка раствора (для удобства иногда применяется бадья для подачи бетона).
  • Уход и распалубка.

Подготовительный этап

На этом этапе строительства плиты своими руками проводится изучение почвы, расчет проектной толщины бетона и армирования сеткой. Геологические изыскания можно делать визуальным анализом. Работы ведутся с бурением скважин или отрывкой шурфов, но для малозаглубленного фундамента подойдет второй вариант. Глубина должна быть на 40-50 см быть ниже, чем отметка подошвы. При изысканиях определяется тип грунта, его несущая способность, а также уровень грунтовых вод.

Расчет плиты основывается на характеристиках почвы и общего веса возводимого строения. Для частного дома толщина может составлять до 15 см. При таком показателе армирование осуществляется в один ряд. Вычисление точных параметров является достаточно сложным процессом, поэтому потребуется помощь опытных специалистов. Следует опираться на нормативный документ СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Разметка на территории и земляные работы

При строительстве многоэтажного дома проводится вынос осей, для частного дома указывается контур. Этот процесс достаточно прост, если есть готовый проект или схема привязки к существующему сооружению:

  1. От него откладывается необходимое расстояние и отмечается прямой угол, где катеты являются наружными ребрами конструкции. Эффективно использовать метод «Египетского треугольника».
  2. Колышком помечается первый угол монолитной плиты.
  3. Откладываются длины по двум полученным сторонам и устанавливаются еще 2 колышка. По тому же методу находится последний угол, проверку точности следует осуществлять диагоналями, которые могут иметь погрешность не более 10 мм.
  4. Пометив границы фундамента, выполняется обноска из вертикальных стоек и горизонтальных реек. Конструкция должна располагаться по всему периметру на 50-100 см от будущей плиты.
  5. На рейках проецируются ее габариты и вбиваются гвозди, по которым далее натягивается шнур, обозначающий границы монолита. Это позволяет сохранить точность замеров при отрывке котлована.

В начале земляных работ проводится снятие плодородного слоя почвы. Котлован вырывается на достаточно большую глубину, которая зависит от толщины утеплителя, гидроизоляции, бетонной подготовки и подушки под плиту. Как правило, плита находится выше уровня земли или немного заглублена. Если здание имеет по проекту подвальное помещение, то глубина определяется с расчетом на его высоту.

При подготовке на этапе подсыпки необходимо предусмотреть укладку дренажных труб с допустимым уклоном до 5 см на 1 погонный метр. Также после отрывки важно сразу определиться с местом прокладки инженерных сетей и коммуникаций.

Устройство подстилающего слоя

Подстилающая часть состоит из нескольких слоев:

1. Первым является геотекстиль, который укрывает грунт. Он не даст расползтись сыпучему материалу. Его следует укладывать так, чтобы он был больше будущей плиты на 1 метр с каждой стороны.

2. Далее укладывается сыпучая прослойка из щебня, гравия или песка. Наиболее практично использовать 20 см щебенки и 20 см песка, однако он должен быть крупной фракции. В противном случае даст сильную усадку, вследствие чего монолитная плита начнет трескаться. Также важно уплотнять каждый слой по 20-30 см при помощи виброплиты.

3. Устраивается подбетонка из тощего бетона низкой марки, эффективной считается В7,5-В12,5. Толщина этого слоя должна варьироваться в пределах 50-70 мм. Заливку можно проводить при помощи бетононасоса или вручную ведрами, разравнивая поверхность. Скорость застывания зависит от погодных условий и времени года. В среднем этот показатель составляет около двух недель, а окончательное высыхание происходит на 4-ую, если температура воздуха колеблется в районе +25ºC. Основание должно также превышать габариты плиты на 10 см с каждой стороны.

4. Раскладывается гидроизоляция из простого плотного полиэтилена, однако лучше использовать более дорогой и качественный вариант. Также существуют проникающие типы, например, пенетрирующие составы. Эффективно раскладывать рулонную гидроизоляцию, при этом необходимо тщательно проклеивать все стыки.

5. Последний слой – утеплитель. Материал должен быть прочным, поэтому выбор пенопласта и минеральной ваты нецелесообразен. Рекомендуется укладывать экструдированный пенополистирол толщиной 100 мм. По технологии строительства этот слой применяется не всегда.

Армирование фундамента

Рекомендуется руководствоваться пособием «Армирование элементов монолитных железобетонных зданий» и использовать минимальные значения. Рабочая арматура принимается сечением из расчета 0,3% и более от общей толщины основания.

Стержни применяются диаметром 10 мм при длине плиты 3 м. Если она больше, то диаметр увеличивается до 12-14 мм. Вертикальные элементы подбираются по 6 мм. Наиболее практичным размером рабочей арматуры является 12, 14 и 16 мм, однако в некоторых случаях может доходить до 40 мм. Ячейка сетки делается габаритами 10х10 см, под несущими стенами армирование проводится густо, а торцы предполагают П-образные хомуты.

Опалубка и бетонирование

Технология заливки плиты включает в себя этап монтирования опалубки, которая бывает двух видов:

  • Съемная – представляет собой конструкцию из деревянных щитов, устанавливаемых по нужным отметкам и подпирающихся распорными элементами.
  • Несъемная – применяется пенопласт, так как он недорогой и достаточно эффективный. Для фундамента он изготавливается готовой продукцией, которая собирается как конструктор.

Заливка в опалубку проводится медленно и непрерывно. При этом нежелательно осуществлять сброс раствора с высоты 0,5 м и более, а также его разгон на расстояние более 2 м, поэтому эффективнее использовать бетононасос. Далее необходимо обязательное уплотнение и штыкование.

Уход за бетоном

При устройстве фундамента на участке с неровной поверхностью важно обеспечить максимальную прочность и надежность конструкции, поэтому следует ухаживать за раствором в процессе схватывания. Для этого залитая смесь укрывается опилками, полиэтиленом или песком для предотвращения испарения влаги. Также она периодически смачивается водой, иначе от быстрого застывания монолит начнет трескаться. Обрызг бетона проводится каждые 3 часа, в ночное время – не менее 3-4 раз. Процедура может занять около недели.

Снятие опалубки осуществляется по истечении двух недель. Однако это следует выполнить в случае необходимости, поэтому если есть возможность выдержать время до 4-х недель, лучше это сделать.

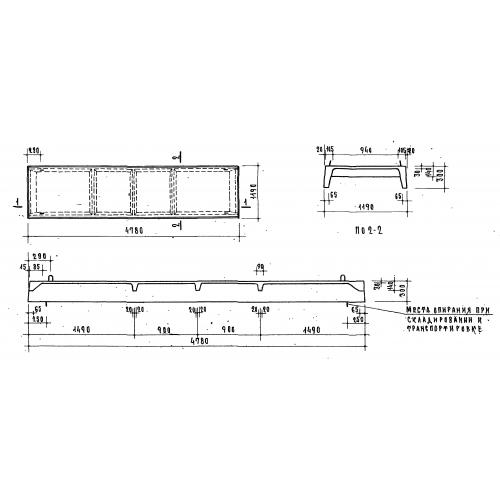

Монолитная ребристая плита перекрытия — Стройка дома от и до

Плиты перекрытия являются необходимым материалом, используемым в строительстве. Они высокопрочны, надёжны и прекрасно подойдут, как основа для каркасного строительства. Прежде чем приобретать данный товар, следует определиться, какая плита перекрытия вам необходима – пустотная, ребристая, монолитная. А для того чтобы сделать выбор надо о каждом из видов что-то знать.

В этой статье речь пойдет о таком типе, как монолитная ребристая плита перекрытия. Чаще всего её используют для здания, где внутренние столбы и наружные несущие стены сделаны из кирпича, а количество этажей принимается по заданию. Состоит данный строительный материал из:

  • балок;
  • небольших тонких плит.

Благодаря этому, то есть использованию балок и уменьшению толщины плиты, собственная масса конструкции снижается, что даёт возможность сохранить отличную несущую способность, даже если имеются широкие пролёты.

Балки данного перекрытия могут располагаться в одном направлении или в двух. Направленность балок определяется нагрузкой на плиту. Чем больше нагрузка, там вероятнее, что балки будут располагаться в двух направлениях.

Монолитная ребристая плита перекрытия в несколько раз выгоднее, чем сплошная. На неё затрачивается в два раза меньше материала, но в тоже время трудоёмкость опалубочных работ при её устройстве намного выше, если сравнивать с устройством опалубки обычной гладкой плиты.

Говоря о плюсах использования монолитной ребристой плиты перекрытия, можно отметить:

  • возможность применения в домах с расстоянием между несущими стенами до девяти метров;
  • увеличение жёсткости монолитного перекрытия;
  • уменьшение общего веса здания;
  • уменьшение затрат на приобретение материалов;
  • дополнительные возможности для творчества дизайнеров.

Ну а к минусам причислим:

  • высокую трудоёмкость;
  • немалую стоимость выполнения работ.

Имеется ещё один способ использования монолитного ребристого перекрытия — применение несъёмной опалубки из профлиста. Данный способ предусматривает, что всю нагрузку от массы бетона и арматуры будет нести  профлист, именно благодаря ему создается ребристая структура поверхности плиты.

Используя такой метод, вы ускорите период производства работ по укладыванию перекрытий. Но имеется один нюанс: профлист скрыт бетоном только с одной стороны, дабы оградить его от огня полностью, необходимо использовать огнезащитные краски.

Монолитная плита — лучший вариант для непредсказуемого грунта

Строительство фундамента под дом в СПБ и Лен. области.
Ленточный мелкозаглубленный фундамент.
Монолитная армированная плита.
Винтовые и буронабивные сваи.

Представителем мелкозаглубленных или незаглубленных фундаментов является монолитная плита. Глубина ее заложения составляет всего 40-50 см. по всей несущей плоскости плита имеет жесткое пространственное армирование, которое позволяет воспринимать нагрузки, возникающие при движении грунта, без внутренней деформации.

Фундамент, который имеет сезонные перемещения вместе с грунтом, называется плавающим. Его конструкция представляет собой плиту решетчатого или сплошного типа, изготовленную из монолитного железобетона, или из перекрестных сборных железобетонных балок, или из сборных плит, имеющих монолитное покрытие.

Так как для того чтобы изготовить монолитную плиту необходимо израсходовать достаточное количество арматуры и бетона, то такой фундамент целесообразен для сооружения компактных, небольших зданий, когда нет необходимости в возведении высокого цоколя, а сама плита выступает в роли пола. Для домов высокого класса фундамент изготавливается из армированных перекрестных лент или в виде ребристых плит.

Благодаря большой площади опоры плиты, снижается давление на грунт, причем перекрестные ребра жесткости образуют конструкцию, устойчивую к нагрузкам, которые свойственны при промерзании и оттаивании почвы. Для их изготовления используют бетон высокой прочности и арматурные стержни, как минимум 14 мм. При этом достаточно большой расход бетона в достаточной мере оправдан, так как любые другие технические решения не смогут гарантировать стабильную и надежную работу. Для зданий с полами, которые располагаются не высоко от планировочной отметки земли, данная разновидность фундаментов способна сэкономить, по сравнению с устройством столбчатого фундамента.

С монолитной плитой в фундаменте любое здание прекрасно справится с внешним силовым воздействием, а также с возможными деформациями грунта. При этом нет необходимости в проведении разного рода мероприятий, которые направлены на предотвращение деформации грунта, что обязательно необходимо в условиях пучинистых, слабых и песчаных грунтов. Для холодных регионов, которым свойственно сезонное промерзание грунта и пучение его, альтернативой станут морозоустойчивые фундаменты мелкого заложения. Оно достигается благодаря устройству теплоизоляции, которое размещается в наиболее важных местах, практически по периметру всего дома. Таким образом, можно выполнить фундамент с глубиной заложения до 50 см даже в очень суровых климатических условиях. Наибольшую популярность, данная техника получила в Скандинавии.

Морозоустойчивый фундамент представляет собой монолитную железобетонную плиту толщиной около 25 см с утолщенными краями. Чтобы защитить ее от мороза, используется пенопропиленовая изоляция (пенопласт).Тепло от дома спускающееся в грунт, а также геотермальное тепло позволяют линии промерзания подняться вверх по периметру фундамента.

Все статьи

Фундаментная плита под ключ с лентой

Фундамент на основе монолитной плиты – распространенный и довольно популярный вариант. Такой тип фундамента отличается от сборного варианта большей прочностью, отсутствием швов (которые, как правило, относятся к уязвимым местам), может прослужить гораздо дольше сборной конструкции. Если вам необходим надежный фундамент плита под ключ от строительной компании РРК окажется наилучшим выбором. В зависимости от потребностей заказчика нами может быть изготовлена фундаментная плита или фундаментная плита с ростверком. Фундаментная плита с ростверком или плита с лентой является очень надежным вариантом, и популярность такого выбора сейчас только растет.

Конструкция фундаментной плиты: особенности, преимущества

Дом с таким фундаментом стоит не на сваях и не на ленте – всё строение умещается на одной сплошной плите, которая немного и равномерно выступает за края дома. Фундаментная плита укладывается на заранее подготовленную подушку, как правило, эта подушка из песка и щебня. Сначала производят выемку грунта с помощью трактора на глубину до 500 мм. Укладывается геотекстиль, для разделения двух видов грунта и гидроизоляционные материалы. Для изготовления монолитного фундамента обязательно использование опалубки – обычно из фанеры либо из досок.

К армированию монолитных плит предъявляют больше требований, чем к работе с ленточными конструкциями. Если ленточный фундамент можно армировать и гладкой, и ребристой арматурой (обычно продольные прутья – ребристые, а поперечные – гладкие), то при изготовлении фундаментных плит под дом используется только ребристая арматура, поскольку она позволяет выдерживать большие нагрузки, на изгиб и скручивание.

Изготовление монолитных конструкций предусматривает использование гораздо большего количества арматуры, чем в фундаментах другого типа. Бетона и прочих расходных материалов также нужно много, поэтому такие фундаменты считаются самыми дорогими. Однако 65 % от общего количества заливаемых фундаментов относятся именно к монолитным, потому что подобные конструкции выдерживают наибольший вес. На монолитном фундаменте можно построить здание любых габаритов из любого материала: кирпича, газобетона и газосиликата, из несъёмной опалубки Velox (Велокс) и Durisol (Дюрисол) и т.д.

На приведенной схеме вы можете увидеть конструкцию фундамента, с упоминанием материалов, необходимых для работы.

В каких случаях рекомендуется использовать монолитный фундамент?

Существуют обстоятельства, в которых фундаментная плита под дом будет наиболее оптимальным вариантом – и для нашей области они особенно актуальны. Ставить здание на монолитные плиты нужно, если под ним находится слабый грунт и высоко расположены грунтовые воды. Ленточный или свайный фундамент в такой ситуации может быть размыт, может потерять устойчивость, треснуть – а вот плиточный вариант недаром называют «плавающим». Неустойчивый грунт может привести к тому, что фундамент подвинется на несколько сантиметров – но подвинется целиком, и жители дома этого абсолютно не заметят. Любая деформация дома при этом исключена – такой фундамент способен выдерживать очень серьёзные нагрузки.

Подведем итоги. Монолитный фундамент обладает следующими неоспоримыми достоинствами:

  • Противостоит воздействию грунтовых вод;
  • Не деформируется под воздействием вспучивания грунта;
  • Распределяет нагрузку максимально равномерно;
  • Может использоваться для строительства особенно габаритных домов, в том числе многоэтажных.

Фундаментная плита с ростверком

Фундаментную плиту с ростверком разделяют на два вида конструкции:

  • Фундаментная подушка с нижним ростверком
  • Фундаментная подушка с верхним ростверком

Решить дилемму «лента или плита для фундамента» можно и нестандартным способом: заказать под ключ и то, и другое. Фундаментная подушка с нижним ростверком–это самый лучший вариант для строительства фундамента на участках с неровным рельефом и неустойчивым грунтом. Для предотвращения сезонного сдвига плит делается ростверк по всему периметру и по внутренним лентам основания. Правильно выполненный плитный фундамент может выдержать любые нагрузки – как от тяжелого здания, так и от подвижек грунта.

Популярный вариант фундаментной плиты — когда на фундаментную плиту заливают ростверк сверху, ещё её называют фундаментной подушкой с верхним ростверком. Такой вариант фундамента подходит для газобетонных домов. Газобетонные блоки могут растрескиваться при нагрузках на разрыв и изгиб, а плита с ростверком сможет компенсировать все подвижки грунта и предотвратить растрескивание пористого газобетона. Газобетонные блоки не должны соприкасаться с большим количеством влаги, а на участках с грунтовыми водами отличным решением может стать фундаментная плита с лентой над землей. Высота ростверка должна быть не менее 500 мм чтобы отвести от бетона излишки воды и предотвратить его разрушение от переизбытка влаги.

Ещё одним приятным плюсом окажется при этом варианте расположения ростверка, возможность устройства подвального помещений и расположения в нем трубной разводки инженерных сетей. Ростверк располагается вверх от плитного основания, его высота будет равна высоте технического подполья.

Как формируется цена на фундаментные плиты? Её расчётом наши специалисты – прораб и инженер-технолог – занимаются вместе с клиентом, который может ознакомиться с любыми необходимыми для этого документами. К параметрам, влияющим на цену, относятся:

  • Габариты фундаментной плиты: длина, ширина, высота;
  • Толщина щебеночной и цементной подушек;
  • Расстояние от участка до КАД;
  • Наличие ростверка;
  • Необходимость использования спецтехники.

Почему работу по укладке фундаментных плит нужно доверять профессионалам, а не стараться сделать всё своими силами?

Соблюдение всех необходимых технологий – непростая задача. Если действовать не в строгом соответствии рекомендациям, выполнять работу недостаточно качественно, небрежность рано или поздно даст о себе знать. Профессионалы имеют представление обо всех значимых факторах – от температуры воздуха при работе до состояния почвы – и всегда принимают во внимание важную информацию.

Непрофессионалы не располагают всей важной информацией касаемо приготовления бетона, выводу углов фундамента, подбору арматуры, толщины подушки. Всё это прекрасно знакомо нашим специалистам, имеющим большой практический опыт работы в строительстве.

Наконец, на фундамент, изготовленный самостоятельно, нет никакой гарантии – мы же отвечаем за все произведенные работы. Доверившись профессионалам, вы можете перестать беспокоиться за исход работ: за вас это будем делать мы.

Почему РРК?

На строительном рынке с 2004 года!

Вся наша деятельность сертифицирована

Работы ведутся только по договорам

Гибкая система оплаты

Доставка материалов своим транспортом

Гарантия на все работы

Почему из множества строительных компаний нужно выбрать именно РРК?

  • Наши услуги не стоят слишком дорого, а каждый затраченный клиентом рубль подкрепляется высоким качеством работы.
  • У нас в штате есть проектировщик: специалист, который может не только доработать ваш проект, но и сделать совершенно новый.

Мы безупречно оформляем проектную документацию, имеем опыт работы в самых сложных ситуациях, при этом всегда соблюдаем все сроки.

Фундамент из вафельных плит

. Фундамент из вафельных плит, также называемый… | by Maxx

Фундамент из вафельных плит, также называемый фундаментом из ребристых плит, представляет собой надземный тип фундамента, используемый для обеспечения несущей способности в расширяющихся, скалистых или гидропросадочных грунтах. Фундамент создается путем размещения ряда одноразовых пластиковых форм, установленных непосредственно на уровне земли для создания сетки ребер, а затем монолитной заливки натянутой на столбах, арматурной или армированной волокном бетонной плиты, обычно толщиной от 4 до 8 дюймов между ребрами.Иногда вместо пластиковых форм используют пенополистирольные блоки, чтобы не создавать воздушное пространство под плитой. Монолитная заливка создает бетонные балки, идущие по всей площади основания и периметру фундамента, с пустотами между ними за одну операцию. Затем готовая плита укладывается на землю, опираясь на ребра, созданные между формами. Пустоты под плитой допускают движение грунта.

Фундамент из вафельных плит очень жесткий и обладает прочностью, чтобы выдерживать дифференциальное вздутие в результате ландшафтных работ, поверхностного дренажа или затопления из любого источника.Он не требует предварительного замачивания нижележащих почвенных подушек, и нет необходимости в фундаментах, то есть земля не портится. И, поскольку сечение плиты обычно находится на высоте от 14 до 20 дюймов над уровнем земли, обычно не требуется капиллярного разрыва или гидроизоляции.

Текущая практика проектирования обеспечивает плиты с последующим натяжением на грунте с жесткостью, равной или лучшей, чем у других типов плит с последующим натяжением, но с меньшей чувствительностью к давлению набухания, оказываемому расширяющимися грунтами. Фундамент на грунтовом мате обеспечивает все элементы ребер в грунте и плит одинаковой толщины, но с большей производительностью, обеспечиваемой его геометрией и меньшей площадью контакта.

Конструктивные соображения

Инженер, проектирующий наземную плиту, выполняет те же расчеты и следует тем же требованиям, что и при проектировании традиционных плит с последующим натяжением на уровне, а затем применяет их к основанию на уровне земли, обеспечивая система обладает равной или большей жесткостью.

Геотехнические соображения

Более высокие контактные давления вдоль основания ребер и пустот или областей низкого давления в системе ограничивают деформации грунта из-за изменения влажности в пустотах, уменьшая влияние изменения объема грунта на матовые плиты на уровне грунта.

Соображения по охране окружающей среды

Инженеры-экологи отмечают, что сокращение выбросов углерода и снижение качества воздуха обычно имеют ту же величину, что и сокращение количества бетона, необходимого для любого проекта фундамента. Поскольку использование фундаментного мата обычно приводит к сокращению бетона на 20–30%, также происходит такое же или даже большее сокращение выбросов углерода и выбросов в атмосферу. Поскольку в вафельных плитах используется меньше сырья (цемента, железа, топлива, воды, заполнителя и песка), чем в традиционных плитах, эта система также более экологична.

Фундамент из вафельных плит — особенности и детали конструкции

🕑 Время чтения: 1 минута

Фундамент из вафельных плит, также называемый фундаментом из ребристых плит, представляет собой конструкцию, которая является плоской сверху и имеет решетчатую систему (называемую ребрами) внизу. Ребра образуются за счет заливки бетоном набора пластиковых вафель, расположенных последовательно на земле. Этот тип фундамента более жесткий и лучше работает на экспансивных или гидропросадочных грунтах.

Рисунок 1. Поперечное сечение фундамента из вафельных плит; Изображение предоставлено: wafflematusa.com

Основные характеристики и детали конструкции фундамента из вафельных плит описаны ниже.

Особенности вафли Плитный фундамент

Фундамент из вафельных плит по своей природе очень жесткий и жесткий. Он обладает способностью противостоять любой форме дифференциального набухания, вызванного движением нижележащего грунта в результате затопления, поверхностного дренажа или любой другой причины.

Этот тип фундамента возводится над землей и поэтому не требует фундаментов.Это также позволяет избежать необходимости предварительного замачивания подстилающего грунта для строительства.

В основном толщина секции вафельной плиты колеблется от 14 до 20 дюймов. Следовательно, фундамент не требует дополнительного барьера или покрытия для предотвращения проникновения капиллярной воды или влаги.

Вафли, используемые для создания ребрышек, могут быть одноразовыми пластиковыми формами или блоками из пенополистирола. Эти вафли расположены последовательно, как показано на фиг.2. Постнапряженная, армированная волокном или железобетонная плита строится монолитно с вафлями.

Рис.2. Вафли, уложенные в ряд перед бетонированием; Изображение предоставлено: simbiosisgroup

На рисунке 3 ниже показано структурное поведение фундамента из вафельных плит по сравнению с плитой одинаковой толщины на грунте под действием подъемного давления грунта.

Рис.3. Конструктивное поведение фундамента из вафельных плит и однородной плиты на грунте под действием подъемного давления; Изображение предоставлено: simbiosisgroup

Когда нижележащий грунт расширяется, он оказывает давление на нижнюю сторону и толкает плиту вверх.Это создает трещины в однородной плите. В случае вафельно-плитного фундамента он облегчает движение грунта, тем самым уменьшая эффект подъемной силы. Таким образом, вафельный плитный фундамент предотвращает появление трещин.

Читайте также: Вафельные и ребристые плиты

Строительные ступени для фундамента из вафельных плит

Зона фундамента из вафельных плит размечается и выравнивается на земле. Вдоль линии устанавливается опалубка для использования вафельной конструкции, после чего следует процесс бетонирования.Этапы строительства фундамента из вафельных плит:

Шаг 1 : Размещение вафель в зоне опалубки.

Рис.4. Серийное расположение вафель на земле

Шаг 2: Вафли соединяются вместе, чтобы они оставались на месте в течение всего периода обслуживания. Поверх вафель укладывается плитная арматура в двухстороннем направлении.

Рис.5. Соединены вафли и уложена арматура плиты; Изображение предоставлено: Simbiosis Group

Шаг 3: Бетон заливается по всей опалубке.

Рис.6. Завершено бетонирование фундамента из вафельных плит; Изображение предоставлено: Simbiosis Group
Рис. 7. Фундамент из вафельных плит, вид снизу; Изображение предоставлено: Simbiosis Group

На рисунке выше показан 3D-вид окончательного фундамента из вафельных плит. В нижней части фундамента есть вафли, которые помогают уменьшить восходящее давление от земли и неравномерную осадку конструкции.

Читайте также: Факторы, влияющие на выбор фундамента для зданий

ВАФЕЛЬНАЯ ИЛИ РЕБРИСТАЯ ПЛИТА

ВВЕДЕНИЕ В ВАФЕЛЬНУЮ ПЛИТУ :

Вафельная плита имеет два направленных усиления, это тип плиты с отверстиями на дне, с видом вафель.
Обычно используется там, где требуются большие пролеты, чтобы избежать пересечения пространства несколькими колоннами (например, в зрительных залах).
Поэтому необходимы более толстые плиты, проходящие между широкими балками (чтобы из эстетических соображений избежать выпуклости балок ниже выпуклости).

Назначение вафельных плит:

Вафельные плиты обеспечивают более жесткие и легкие плиты, чем аналогичные плоские плиты.
Обеспечивают низкий прогиб настила, имеют отделку и прочность.
Превосходный контроль вибрации.

ТИПЫ ВАФЕЛЬНЫХ ПЛИТ:

СИСТЕМА ОДНОСТОРОННИХ РЕБРИЧНЫХ ПЛИТ:

Односторонняя балочная плита перекрытия состоит из последовательности небольших железобетонных Т-образных балок, которые могут быть соединены с балками, несущими здание. столбец. Т-образные балки
известны как балки, которые образуются путем установки стальных панелей на постоянном расстоянии друг от друга.
Между этими промежутками заливается бетон, чтобы получились эти ребра.

ДВУХСТОРОННЯЯ СИСТЕМА РЕБРИСТЫХ ПЕРЕКРЫТИЙ (ВАФЕЛЬНАЯ СИСТЕМА):

Система была разработана для уменьшения нагрузки цельной бетонной плиты.
Куполообразный тип матрицы, окруженный ортогональным оребрением, образует двустороннюю конфигурацию для большепролетных плит.
Пустоты между всеми куполами уменьшают статическую нагрузку, так как эта ширина приводит к тому, что часть плиты меньше, чем плоская плита.

ПРОЦЕДУРА СТРОИТЕЛЬСТВА ВАФЕЛЬНЫХ ПЛИТ:

Вафельные плиты на месте сооружаются путем заливки бетона на площадку или площадки с надлежащими приспособлениями.
В случае сборных вафельных плит панели плиты куда-то вставляются, соединяются с надлежащим армированием и заливаются бетоном.
Третий случай, сборные вафельные плиты дороже, чем два других метода.
В этом случае в панелях плиты предусмотрено армирование при литье с некоторым натяжением.
Поэтому они не требуют внутреннего армирования на площадке.

ХАРАКТЕРИСТИКИ РЕБРИСТЫХ ПЛИТ:

Вафельные плиты обычно подходят для плоских поверхностей.
Объем бетона намного меньше, чем у других.
Армирование внутри вафельных плит предлагается в виде сетки или отдельных стержней.
В случае вафельных плит отдельной выемки для балок не требуется.
Нижняя поверхность плиты похожа на вафли, которые получаются с использованием картонных панелей или чалд и многого другого.
Рекомендуемая толщина вафельной плиты составляет от 85 до 100 мм, а общая глубина плиты ограничена от 300 до 600 мм.
Ширина балки или ребра в вафельных плитах обычно составляет от 110 до 200 мм.
Рекомендуемое расстояние ребер составляет от 600 до 1500.
Армированные вафельные плиты могут быть изготовлены для пролета до 16 метров, в то время как сборные вафельные плиты имеют большую длину.
Вафельные плиты устойчивы к усадке и ниже, чем жесткие стропила и фундаментные плиты.
Вафельные плиты требуют только 70% бетона и 80% стали для бетона и стали для использования в закаленном плоту.

ПРЕИМУЩЕСТВА ВАФЕЛЬНЫХ ПЛИТ:

Вафельные плиты используются для перекрытий или перекрытий с большими пролетами и используются, когда потребность в нескольких колоннах ограничена.
Несущая способность вафельной плиты выше, чем у других разновидностей плит.
Они обеспечивают эстетичный вид, а также хорошую структурную устойчивость, поэтому используются для аэропортов, больниц, храмов, церковных зданий и многих других.
Обладает хорошей способностью контролировать вибрацию благодаря двунаправленному армированию, поэтому в общественных зданиях полезно регулировать вибрацию, создаваемую действиями толпы. Вафельные плиты
легче и требуют гораздо меньшего количества бетона, поэтому они экономичны.
Конструкция вафельной плиты проста и быстра при хорошем контроле, поэтому необходимо количество бетона и стали.
Многие услуги, такие как освещение, водопроводные трубы, электропроводка, кондиционирование воздуха, изоляционные материалы, могут быть предоставлены путем создания отверстий на нижней поверхности вафельной плиты на глубину вафельной плиты. Этот метод известен как настил с отверстиями.

НЕДОСТАТКИ ВАФЕЛЬНОЙ ПЛИТЫ:

Необходимые инструменты для опалубки очень дороги из-за необходимости большого количества коробов и нескольких специальных инструментов.
Высота земли должна быть больше, чтобы уменьшить разнообразие напольных покрытий.
Они не подходят для наклонных участков, если есть наклонный участок, его необходимо заполнить путем выравнивания или выкапывания.
Из-за своей легкости они не подходят для защиты от сильного ветра или циклонов.

ИСПОЛЬЗОВАНИЕ И ПРИМЕНЕНИЕ РЕБРИСТОЙ ПЛИТЫ:

Используется там, где вибрация является проблемой, и в местах, где должны быть построены массивные пролетные плиты i.е. в областях, где количество столбцов невелико.
Например, в аэропортах, больницах, коммерческих и промышленных зданиях и других местах требуется малый прогиб плиты и повышенная устойчивость.

Фундамент из вафельных плит | Что такое фундамент из вафельных плит | Плюсы и минусы фундамента из вафельных плит

Что такое фундамент из вафельных плит?

Система фундамента из вафельных плит также называется фундаментом из вафельных матов. Фундамент из вафельных плит строится над землей как матовый фундамент, а также используется для обеспечения несущей способности на дорогом, сжимаемом, скальном или гидроразрушаемом грунте.

Чтобы сначала построить фундамент из вафельных плит, мы должны последовательно разместить пластиковую форму вафельной коробки размером 19 х 19 дюймов в плане и высотой 8,5 дюйма или 12 дюймов. После этого на эту коробку залили постнапряженный железобетон поверх коробок, чтобы завершить весь процесс.

При перемещении грунта плита допускает под собой пустоты, и, наконец, как плот, вся плита опирается на землю. При таком поперечном сечении фундамент из вафельных плит получается очень жестким.Из-за дифференциального набухания фундамент из вафельных плит должен обладать такой прочностью, как поверхностный дренаж, методы озеленения или наводнения из любого источника.

А также, этот тип фундамента имеет хороший признак, то есть не требует предварительного замачивания подстилающих грунтовых подушек, а также не требует фундамента, что свидетельствует об отсутствии земляных отвалов. Фундамент из вафельных плит не требует какого-либо барьера для влаги или капиллярного разрыва, поскольку секции плит обычно имеют класс выше 12.от 5 до 16 дюймов.

По сравнению с другим типом плиты с последующим натяжением, текущая практика проектирования предусматривает последующее натяжение равной жесткости на плите с уклоном, что является лучшим методом. Но из-за дорогого грунта давление набухания оказывается менее восприимчивым.

Из приведенных выше утверждений видно, что фундамент из вафельных плит также используется в качестве заглубленного в землю ребра для всех элементов конструкции, а также обеспечивает плиту одинаковой толщины. Но у него есть небольшая неприятная сторона, то есть у него маленькая площадь соприкосновения титульного листа с почвой, что может создать некоторые проблемы.

Также прочтите: Что такое плавучий фундамент | Пригодность плавающего фундамента | Преимущества и недостатки плавучего фонда | Как построить фундамент плавучего дома

Вафельный фундамент: плюсы и минусы

Плюсы фундамента из вафельных плит

Есть много плюсов фундамента из вафельных плит, которые ниже-

  • Преимущество фундамента из вафельных плит заключается в том, что он обеспечивает перекрытие с меньшим количеством колонн, а также обеспечивает плиту с большим пролетом.
  • Другими плюсами фундамента из вафельных плит являются то, что несущая способность этого типа фундамента выше, чем у другого типа фундамента.
  • Преимущества вафельного фундамента в том, что с вафельным фундаментом мы можем сэкономить больше материалов, а также уменьшить вес фундамента по сравнению с другим фундаментом.
  • Фундамент из вафельных плит обладает очень хорошей способностью гасить вибрацию по сравнению с другими типами фундаментов. Это еще одно преимущество фундамента из вафельных плит.
  • А также, этот тип фундамента имеет хороший признак, то есть не требует предварительного замачивания подстилающих грунтовых подушек, а также не требует фундамента, что свидетельствует об отсутствии земляных отвалов. Это еще одно преимущество фундамента из вафельных плит.
  • Фундамент из вафельных плит, когда он открыт, имеет привлекательный внешний вид софита, а также обеспечивает легкий фундамент по сравнению с другими типами фундамента. Это еще одно преимущество фундамента из вафельных плит.
  • Общим плюсом фундамента из вафельных плит является то, что в этом типе фундамента можно легко сделать вертикальные проходки.
  • Еще одно преимущество фундамента из вафельных плит заключается в том, что в фундаменте из вафельных плит не требуется какой-либо гидроизоляции или капиллярного разрыва, поскольку секции плиты обычно имеют высоту от 12,5 до 16 дюймов выше уровня земли.
  • Важнейшее преимущество фундамента из вафельных плит I, при использовании многоразовой опалубки получается экономичная конструкция.
  • Когда нам нужно построить фундамент в короткие сроки, нам нужно использовать систему фундамента из вафельных плит, потому что она обеспечивает быстрое строительство.Это еще одно преимущество фундамента из вафельных плит.

Также прочтите: Что такое мостовидный абатмент | 5 типов абатментов

Минусы фундамента из вафельных плит

Как и выше плюсы, есть много минусов ниже-

  • Общие недостатки фундамента из вафельных плит заключаются в том, что после возведения фундамента этого типа требуется большая высота от пола до пола.
  • Еще один недостаток фундамента из вафельных плит, для строительства этого типа фундамента нам нужна запатентованная или специальная опалубка, что делает конструкцию очень дорогостоящей.
  • Для возведения такого типа фундамента требуется более квалифицированная рабочая сила и строгий контроль. Это еще один минус фундамента из вафельных плит.
  • Еще одним недостатком фундамента из вафельных плит является то, что уход за этим типом фундамента очень сложен.
  • Из-за дифференциального вздутия фундамент из вафельных плит должен обладать такой прочностью, как поверхностный дренаж, методы озеленения или наводнения из любого источника. Это еще один минус фундамента из вафельных плит.
  • Наиболее важным недостатком фундамента из вафельных плит является то, что он не подходит для мест с очень сильным ветровым потоком.
  • Еще одним недостатком вафельного плитного фундамента является то, что он имеет зону контакта титула с грунтом, что может создать некоторые проблемы.

Также прочтите: Монолитное определение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента | Монолитная плита

Характеристики фундамента из вафельных плит

Особенности фундамента из вафельных плит кратко описаны ниже-

  • В природе фундамент из вафельных плит отличается высокой жесткостью и жесткостью, что является общей чертой фундамента из вафельных плит.
  • Фундамент из вафельных плит выдерживает различные нагрузки, такие как поверхностный дренаж, методы озеленения или наводнения из любого источника. Это еще одна особенность вафельно-плитного фундамента.
  • А так же у данного типа фундамента есть хорошая особенность, это то, что он не требует предварительного замачивания подстилающих грунтовых подушек, а также не требует фундамента, что свидетельствует об отсутствии земляных отвалов.
  • Другими особенностями фундамента из вафельных плит являются то, что в фундаменте из вафельных плит не требуется какой-либо барьер для влаги или капиллярный разрыв, поскольку секции плиты обычно имеют класс выше 12. от 5 до 16 дюймов.
  • Общие черты фундамента из вафельных плит: по сравнению с другим типом плиты с последующим натяжением текущая практика проектирования обеспечивает равную жесткость после натяжения на горизонтальной плите, что является лучшим методом.
  • Когда нам нужно построить фундамент в короткие сроки, нам нужно использовать систему фундамента из вафельных плит, потому что она обеспечивает быстрое строительство. Это еще одна особенность вафельно-плитного фундамента.
  • Еще одной особенностью фундамента из вафельных плит является то, что он обладает очень хорошей способностью гасить вибрацию по сравнению с другими типами фундаментов.
  • Наиболее важной особенностью фундамента из вафельных плит является то, что фундамент из вафельных плит также используется в качестве заглубленного в землю ребра для всех элементов конструкции, а также обеспечивает плиту одинаковой толщины.

 Также читайте: Двускатная крыша | Шатровая крыша | Остроконечная крыша | Хип против двускатной крыши | 5 типов двускатных крыш | Фронтон крыши | Дизайн двускатной крыши

Что такое вафельная плита?

Плита вафельная представляет собой двухстороннюю ребристую беговую плиту, нижняя сторона которой выполнена из бетона с железобетоном. За счет усиленных ребер создается сетчатый узор, от которого и произошло название вафли. Фундамент, в котором плита имеет высоту более 40 футов, называется фундаментом из вафельных плит.

И прочнее плоскоплитного фундамента. Система вафельных плит также называется фундаментом из вафельных матов. Вафельная плита строится над землей как матовый фундамент, а также используется для обеспечения несущей способности дорогого, сжимаемого, каменистого или гидроразрушаемого грунта.

После этого на эту коробку залили железобетон после натяжения поверх коробок, чтобы завершить весь процесс.Для движения грунта плита допускает под собой пустоты, и, наконец, в качестве плота вся плита опирается на землю. При таком поперечном сечении вафельная плита получается очень жесткой.

Из-за дифференциального вздутия фундамент из вафельных плит должен обладать такой прочностью, как поверхностный дренаж, методы озеленения или затопление из любого источника. А также, этот тип плиты имеет хороший признак, то есть не требует предварительного замачивания подстилающих грунтовых подушек, а также не требует фундамента, что свидетельствует об отсутствии земляных отвалов.

Вафельная плита не требует какого-либо барьера для влаги или капиллярного разрыва, поскольку секции плиты обычно имеют высоту от 12,5 до 16 дюймов. По сравнению с другим типом плиты с последующим натяжением текущая практика проектирования обеспечивает равную жесткость после натяжения на плите с уклоном, что является лучшим методом.

Но из-за дорогого грунта давление набухания оказывается менее восприимчивым. Из приведенных выше заявлений мы видим, что фундамент из вафельных плит также используется в качестве заглубленного в землю ребра для всех элементов конструкции, а также обеспечивает плиту одинаковой толщины.

Но у него есть небольшой недостаток, то есть у него маленькая площадь контакта титульного листа с почвой, что может создать некоторые проблемы.

Часто задаваемые вопросы

Что такое вафельная плита?

Вафельная плита представляет собой железобетонную основу и систему плит, обычно толщиной около 80 мм, которая сооружается непосредственно на земле. Полистирол используется между балками для образования пустот в местах заливки бетоном. Этот процесс создает «вафельную» эстетику, если смотреть снизу, отсюда и название.

Что такое плитный фундамент?

Как правило, плитные фундаменты являются самым дешевым вариантом, когда речь идет о фундаментах, и это отличный выбор, если речь идет о бюджете. Низкие эксплуатационные расходы: из всех типов фундаментов плиты требуют минимального обслуживания, что увеличивает их стоимость.

Космический фонд ползания

Фундамент для подполья имеет наружные бетонные стены, которые возвышают нижнюю часть дома на 18 дюймов или выше над землей, обеспечивая доступную область для доступа к сантехнике и электропроводке, если в будущем потребуется техническое обслуживание.Пространство для обхода, чтобы вы могли принять лучшее решение, когда у вас будет новый дом.

Фундамент из бетонных плит

Плитный фундамент изготавливается из бетона толщиной в центре обычно 4–6 дюймов. Бетонную плиту часто укладывают на слой песка для дренажа или в качестве подушки. В домах, построенных на плите, нет ни подполья, ни места под полом.

Что такое панельный дом?

Что такое покупка дома на бетонной плите? Плитный фундамент изготавливается из бетона толщиной в центре обычно 4–6 дюймов.Бетонную плиту часто укладывают на слой песка для дренажа или в качестве подушки. В домах, построенных на плите, нет ни подполья, ни места под полом.

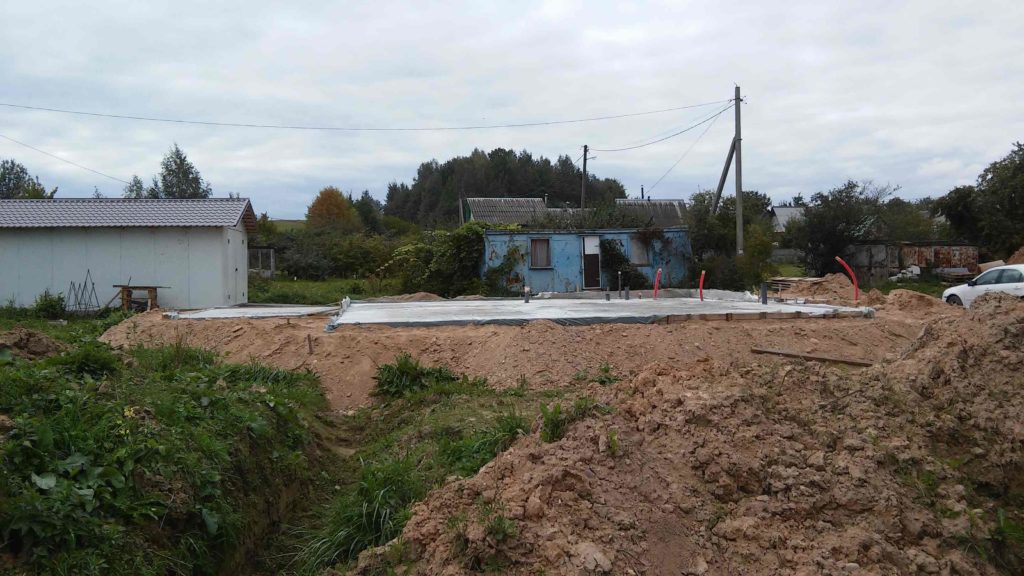

Плитный фундамент

Плитный цоколь – простейший фундамент здания. По сути, это бетонная плита, уложенная прямо на землю. Он также выступает в качестве пола подвала. Вокруг внешней стороны плиты бетон образует балку глубиной от 2 до 3 футов, которая поддерживает остальную часть строящегося дома.

Как устранить трещину в плите?

Часто трещины в плитах ремонтируют путем впрыскивания эпоксидной смолы или заполнения поверхности трещины, и хотя может показаться, что это решает проблему, этот ремонт обычно терпит неудачу и приводит к обратным вызовам или дальнейшим проблемам. Заполнение и соединение плиты с помощью высокопрочной эпоксидной смолы — отличный способ заделать трещину.

Как отремонтировать плитный фундамент?

Некоторые проблемы с фундаментом незначительны и легко устраняются самостоятельно, в то время как другие более сложны и требуют бригады для ремонта вашей плиты.Хорошей новостью является то, что при раннем обнаружении большинство фундаментов можно починить и вернуть в исходное или лучшее состояние.

Как устранить трещину в фундаментной плите?

Трещина в плите размером 1/8 дюйма или менее, как правило, является нормальной трещиной усадки и не является причиной для беспокойства. Если трещина больше или становится больше («активная» трещина), или одна сторона трещины выше другой, вам может потребоваться проверка работы инженером-строителем.

Ремонт дома на плите

Замена трубопровода — это  процесс отсоединения труб, проходящих под плитой , и прокладки новых труб по бокам плиты или через чердак. Замена трубопровода является предпочтительным методом устранения утечек плиты, поскольку она предотвращает повторение утечек плиты в будущем.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение —

В настоящее время у вас недостаточно прав для чтения этого закона

В настоящее время у вас недостаточно прав для чтения этого закона Логотип Public.Resource.OrgЛоготип представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public.Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, призванная вызвать печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом.Для получения дополнительной информации см. досье этого незавершенного судебного дела:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (Общественный ресурс), DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата. для имени и адреса поставщика. Для получения дополнительной информации о указах правительства и ваших правах гражданина в соответствии с законом , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource. в нашем реестре деятельности 2015 года. [2][3]

Благодарим вас за интерес к чтению закона.Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала. Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1]   http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2]   https://public.resource.org/edicts/

[3]   https://public.resource.org/pro.docket.2015.html

7 Верх Ребристая плита Преимущества и недостатки | Типы ребристых и вафельных плит

7 Top Преимущества и недостатки ребристых плит | Типы ребристых и вафельных плит

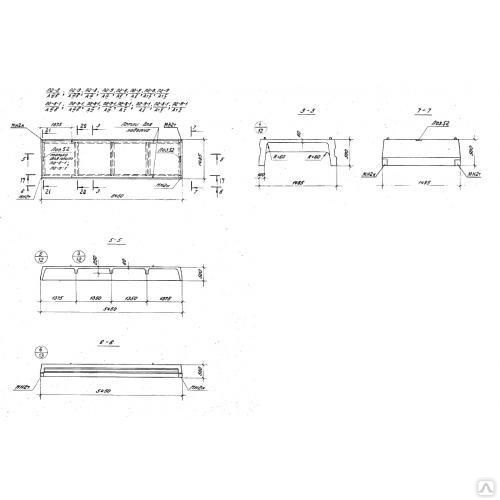

Что такое ребристая плита?

Ребристая плита представляет собой плиту с ребрами, расположенными через равные промежутки по длине, и часто используется для крепления к бетону. Такая плита обычно изготавливается из железобетона и отливается секциями фиксированной длины.

Ребра выполняют функцию угловой арматуры, особенно на плите меньшей высоты.

Ребристые или вафельные плиты представляют собой конструкции плит, состоящие из набора параллельных железобетонных тавровых сегментов, состоящих из железобетонных балок. Плита — это полка балки, а выступающая часть — стенка.

Ребра — расширенная часть тела. В среднем расстояние между ребрами должно быть от 20 до 30 дюймов.

В строительной отрасли ребристая плита представляет собой бетонную плиту, состоящую из ряда выпуклых ребер.

Ребра предназначены для дополнительного усиления плиты и помогают ограничить растрескивание поверхности плиты.

Бетонные плиты также могут быть разработаны для создания ребристых полов, плит крыши, стен резервуаров и т. д.

Односторонняя ребристая плита представляет собой систему плит перекрытия, в которой ребра проходят вертикально от фундаментной плиты до стеновой плиты. Ребра идут только в одном направлении.

2. Система двухсторонних ребристых плит

В двухсторонних ребристых плитах оба края плиты поддерживаются стенами или колоннами на разных уровнях, причем одна из кромок имеет вафельный рисунок.Ребра вертикальны к одному краю и наклонены к другому краю.

Характеристики ребристой плиты

  1. По сравнению с другими, объем используемого бетона довольно мал.
  2. Армирование ребристых плит выполняется в виде сетки или отдельных стержней.
  3. В случае оребренной плиты не требуется отдельной выемки для балок.
  4. Нижняя поверхность плиты напоминает вафлю, что достигается, например, с помощью картонных панелей или коробок.
  5. Ребристая плита лучше всего подходит для плоских поверхностей.
  6. Рифленая плита устойчива к усадке и дешевле, чем усиленные стропила и фундаментные плиты.
  7. Идеальная толщина вафельной плиты составляет от 85 до 100 мм при максимальной общей глубине от 300 до 600 мм.
  8. Ширина балок или ребер в ребристой плите обычно составляет от 110 до 200 мм.
  9. Расстояние между ребрами должно составлять от 600 до 1500 мм.

Преимущества ребристых перекрытий

Ребристая плита представляет собой бетонную плиту, состоящую из множества просечно-вытяжных металлических труб, которые плотно сплетены друг с другом, образуя стены здания.Ребра обеспечивают дополнительную поддержку плиты и предотвращают ее растрескивание во время заливки.

Ребристая плита не растрескивается, если в каждом направлении имеется достаточное количество волокон. Проблема с ребристыми плитами заключается в том, что их строительство обходится дорого, и они дают очень тонкую стену вокруг фундамента.

Ребристая плита уникальна тем, что создает более легкую и прочную плиту, чем такая же плоская плита, что позволяет строить фундаменты меньшей глубины, поскольку снижается предельная нагрузка.Когда вибрация плиты является проблемой, они обеспечивают отличную форму.

Ребристая плита Часто задаваемые вопросы

1. Что такое ребристая плита?

Вафельная плита, также известная как ребристая плита, представляет собой конструктивный элемент с гладкой верхней частью и сеткой на нижней поверхности.

Верх ребристых плит обычно тонкий, а нижние линии сетки часто представляют собой ребра, которые можно установить перпендикулярно друг другу.

Обычно используется в ситуациях, когда требуются большие пролеты, чтобы избежать большого количества колонн, перекрывающих пространство.

2. Каковы преимущества ребристой плиты?

Двумя главными преимуществами ребристых плит являются их относительная легкость и гибкость конструкции. Тонкие слои бетона минимизируют общий вес плиты, облегчая ее подъем и установку по сравнению с плоской плитой.

Гибкие конструктивные возможности, которыми славятся ребристые плиты, могут быть использованы различными способами не только для того, чтобы скрыть дефекты конструкции, но и для повышения теплового комфорта в зданиях за счет увеличения тепловой массы стен.

3. Каковы недостатки ребристой плиты?

Стоимость ребер и дополнительных монолитных слоев, удорожающих, делают бетонные плиты склонными к растрескиванию, можно использовать в определенных ситуациях. Они не подходят для наклонных мест; если имеется наклонное пространство, его необходимо заполнить путем выравнивания или выкапывания.

4. Каковы преимущества и области применения вафельных плит?

Различные преимущества вафельных плит заключаются в том, что они легкие, экономичные и простые в установке.Это связано с тем, что сборка с ребристыми плитами обычно происходит намного быстрее, так как требует меньше бетона и устраняет необходимость в опалубке.

Благодаря небольшому весу эти плиты можно использовать в ситуациях, когда требуются более высокие пролеты, например, в складах, супермаркетах, коммерческих зданиях и больницах.

5. Почему следует выбирать ребристые плиты?

Во многих случаях ребристые плиты просто лучше подходят для конструкции и требуемой нагрузки, чем другие методы строительства, такие как плоские плиты. В некоторых случаях вафельные плиты одинаковой толщины могут быть легче плоских плит. В большинстве случаев они менее склонны к растрескиванию и будут гораздо более устойчивыми к прогибу.

6. Как установить ребристую плиту?

Ребристые и вафельные плиты требуют предварительной установки опалубки. Опалубка сооружается так же, как и для других видов бетонных конструкций.

Большинство опалубок для площадок, где ребра должны быть видны, предназначены для ребристых плит и допускают установку ребристых плит.

Однако на самой плите предстоит много дополнительной работы. Кроме того, работа, вероятно, займет больше времени, так как площадь поверхности для работы больше.

Преимущества и недостатки ребристых плит

Преимущества и недостатки ребристых плит

Использование ребристых плит дает множество преимуществ, однако они подходят не для всех зданий.

Преимущества ребристых плит

Некоторые из преимуществ включают:

  1. Легкий вес: – Ребристые и вафельные плиты обеспечивают более легкую и жесткую плиту, чем эквивалентная плоская плита, уменьшая размер фундамента. Они обеспечивают очень хорошую форму конструкции там, где вибрация плиты является проблемой, например, в лабораториях и больницах.
  2. Конструкция для длинных пролетов: – Вафельные плиты используются для плит больших пролетов или перекрытий, когда потребность в нескольких колоннах ограничена.
  3. Преимущества дизайна предложения: – Все электроприборы можно легко разместить в зазоре между ребрами, что может быть физически привлекательным.
  4. Гибкая установка и опалубка: Использование простой опалубки может облегчить монтаж ребристых плит, экономя время и деньги.
  5. Плиты легче: – Ребристые плиты можно формировать с меньшим количеством бетона, что означает меньшую стоимость. Эти плиты легче и требуют гораздо меньшего количества бетона, поэтому они экономичны.
  6. Thinner Design: — Толщина ребристых или вафельных плит меньше, чем у других систем плит. Таким образом, вес плиты уменьшается. Эта экономия веса может изменить структурные характеристики.

Недостатки оребренной плиты

  1. Стоимость: – Ребра увеличивают стоимость плиты, поскольку они трудоемки и требуют дополнительного слоя для каждого ребра в дополнение к обычному армированию бетона.Стоимость опалубки выше, чем у других систем перекрытий
  2. Они не подходят для мест с уклоном; если имеется наклонное пространство, его необходимо заполнить путем выравнивания или выкапывания.

Поведение конструкционных плит на ребристых фундаментных сваях при сдвиге при продавливании

Заголовок

Поведение конструкционных плит на ребристых фундаментных сваях при сдвиге при продавливании

Автор

Шут, Дж.Ф.Н.

Автор

Хордейк, Д.А. (наставник)
Блом, К.Б.М. (наставник)
Hoogenboom, P.C.J. (наставник)
Houben, L.J.M. (наставник)

Факультет

Гражданское строительство и науки о Земле

отделение

Строительная инженерия

Программа

Бетонные конструкции

Дата

26. 09.2013

Абстрактный

Вырытый строительный котлован – часто используемый строительный метод при возведении конструкций ниже уровня земли.Временная конструкция из шпунтовых свай и подводного бетона предназначена для удержания грунта и воды. Ребристые натяжные сваи забиваются для компенсации гидростатического давления после осушения котлована. Как правило, верхние части фундаментных свай забивают перед бетонированием конструкции. Непокрытая арматура свай сочетается с арматурой плит, в результате чего получается монолитное перекрытие с оптимальным соединением плиты и сваи. Во время некоторых строительных проектов желательно избегать дробления оголовка сваи по экономическим причинам или для предотвращения явлений блуждающих токов.Возникает вопрос, в какой степени ребристая фундаментная свая с частичным проникновением влияет на характеристики продавливающего сдвига конструкционной плиты, когда свая подвергается сжатию на этапе эксплуатации. В основе этих дебатов лежит проблема эффективности существующих ребер и связанного с ними периметра пробивного конуса. Чтобы исследовать поведение при продавливании, было выполнено моделирование с помощью нелинейного анализа методом конечных элементов с использованием программного обеспечения ATENA, разработанного Cervenka Consulting.Первоначально проведенные эксперименты были смоделированы для проверки методики моделирования. Зона контакта моделируется граничным материалом на основе критерия разрушения Мора-Кулона для плоскостей сдвига. Анализы МКЭ показали хорошее согласие с проведенными экспериментами в отношении распространения трещин, вызывающих сдвиг при продавливании. Тематическое исследование состоит из ряда последовательных шагов моделирования для исследования каждого влияния отдельно. Тематическое исследование начинается с исследования параметров, чтобы исследовать влияние способности передачи сдвига от плиты к свае на поведение продавливания.Максимально допустимое напряжение сдвига зависит от параметра сцепления и параметра коэффициента трения. Различные комбинации обоих параметров исследуются в отношении поведения продавливающего сдвига. Четкое различие в поведении при разрушении наблюдается при коэффициенте трения 1,0 и 1,4. До коэффициента трения 1,0 критическая трещина при сдвиге распространяется от головы сваи к поверхности плиты, что указывает на то, что только верхняя часть плиты отвечает за сопротивление сдвигу при продавливании.При коэффициенте трения 1,4 критическая трещина сдвига распространяется от дна плиты к поверхности плиты, что указывает на то, что вся высота плиты активна в сопротивлении продавливанию. Это изменение размера штамповочного конуса приводит к тому, что разрушающая нагрузка увеличивается более чем в два раза. При анализе с различными значениями сцепления не наблюдается значительного увеличения разрушающей нагрузки. Второй шаг состоит в добавлении армирования к исходной модели. Влияние изгиба арматуры можно было пренебречь из-за ограниченных прогибов плиты.Однако влияние поперечной арматуры было значительным. Для коэффициентов трения от 0,0 до 1,0 разрушающая нагрузка увеличилась примерно в четыре раза по сравнению с разрушающей нагрузкой без поперечной арматуры. Увеличение примерно на два наблюдается для коэффициентов трения 1,4 и выше. Также наблюдается изменение поведения при отказе. При коэффициентах трения 1,0 и выше поведение при хрупком продавливании меняется на поведение при пластичном изгибе. Это очень желательно, потому что большие структурные прогибы намекают на предстоящий отказ.Хотя для проверки численных результатов необходимы полномасштабные лабораторные испытания, для практического использования рекомендуется, чтобы для конструкционных плит, снабженных сдвиговой арматурой и фундаментной сваей, по крайней мере, с двумя ребристыми сторонами, развивался полностью продавливаемый конус.

Предмет

Пробивные ножницы
FEM
ATENA Бетон
Ребристые сваи

Для ссылки на этот документ используйте:

http://разрешитель.tudelft.nl/uuid:374f9f8d-5b1f-438a-8c09-230e76a6de90

Часть коллекции

Студенческие работы

Тип документа

магистерская диссертация

Права

(c) 2013 Schut, J.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
