Содержание

План кровли двухскатной крыши чертеж

План кровли – составление и оформление

Кровля — важный элемент любого дома или другого сооружения, она завершает его строительство и формирует общее представление о здании, его стилистику и внешний вид. От того, насколько правильно и грамотно ее возвели, зависит как создание и поддержание комфортных условий жизни в домостроении, так и надежность, долговечность и прочность самой конструкции крыши и здания целиком. Многие владельцы домов возводят их по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли.

Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой.

Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

Пример рабочего проекта кровли коттетджа

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода.

На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Это тоже важно знать: Дефектная ведомость на ремонт кровли: как составить?

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

  • для профлиста — уклон скатной поверхности делают не меньше 8°;
  • для металлочерепицы — уклон — 30°;
  • для гибких покрытий, таких как рубероид — 5°;
  • для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

Это тоже важно знать: Слуховое окно на крыше: конструкция и для чего оно служит

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

  1. План домостроения обводится линией.
  2. Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
  3. Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
  4. Затем рисуют линиями коньковые проекции.
  5. Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

  • соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
  • присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
  • закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

  1. Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
  2. Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
  3. Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
  4. Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
  5. Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

Традиционный дом с двухскатной крышей – надежность и долговечность по приемлемой цене

Наиболее популярными в России всегда были проекты домов с двухскатной крышей. Это произошло, скорее всего, из-за климатических особенностей нашей страны. Зимой на скатные крыши наметает меньше снега, он сам сползает с поверхности крыши, и тем самым нагрузка на кровлю уменьшается.

Количество скатов никак не влияет на параметры крыши, поэтому выбор зависит от предпочтения конкретных людей. Двухскатная форму чаще всего применяют при сооружении небольших частных домов, которые идеально вписываются в любую местность. Монтаж двухскатной крыши отличается легкостью. Кроме того, такая кровля очень надежна в эксплуатации. Конструкция двухскатной крыши позволяет применить любую разновидностькровельных материалов от шифера до современной металлочерепицы.

Уклон кровли – важный параметр двухскатной крыши

Оптимальный уклон для домов в засушливой местности 25-45 градусов. В регионах с большим количеством осадков лучше выбирать кровлю с наклоном от 45 до 60 градусов. План кровли двухскатной крыши должен учитывать, что угол наклона будет также зависеть от ветра, господствующего в данной области: чем больше наклон, тем сильнее парусность конструкции.

В зависимости от уклона используются разные кровельные покрытия. Например, шифер, черепица применяются только на скатах, уклон которых не меньше 22 градусов.

Общая стоимость кровли напрямую зависит от уклона скатов. Чем он больше, тем затратнее в плане использования материалов, а значит, дороже.

Схема стропильнойсистемыдвухскатнойкрыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

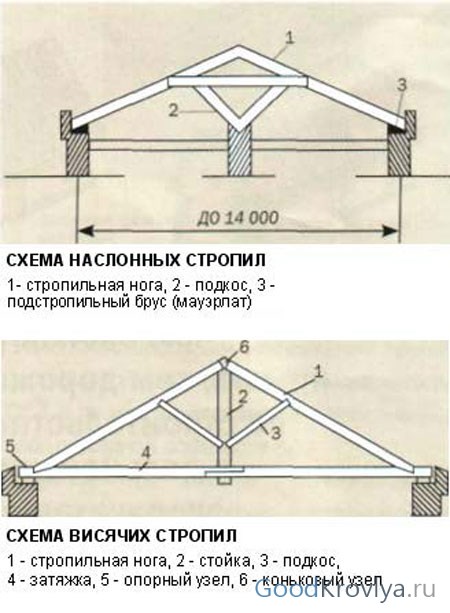

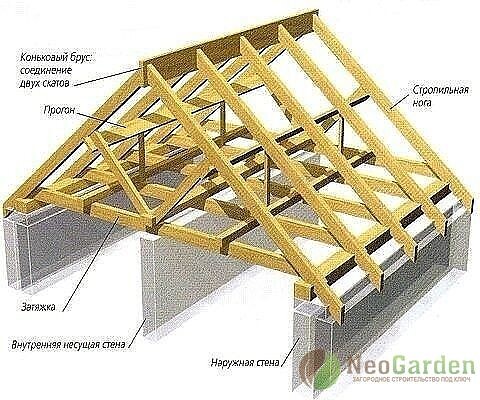

Схема стропильной системы

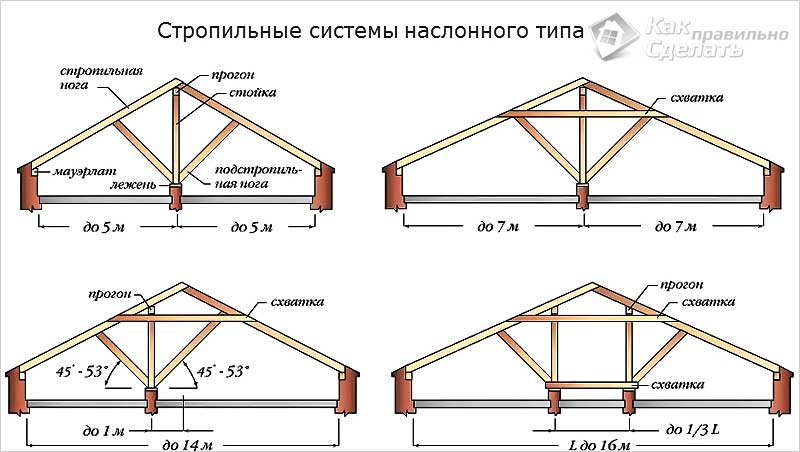

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

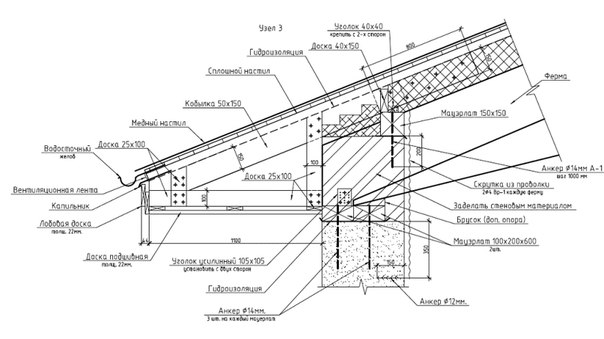

Крепление мауэрлата (опорного бруса) может производиться различными способами:

  • Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

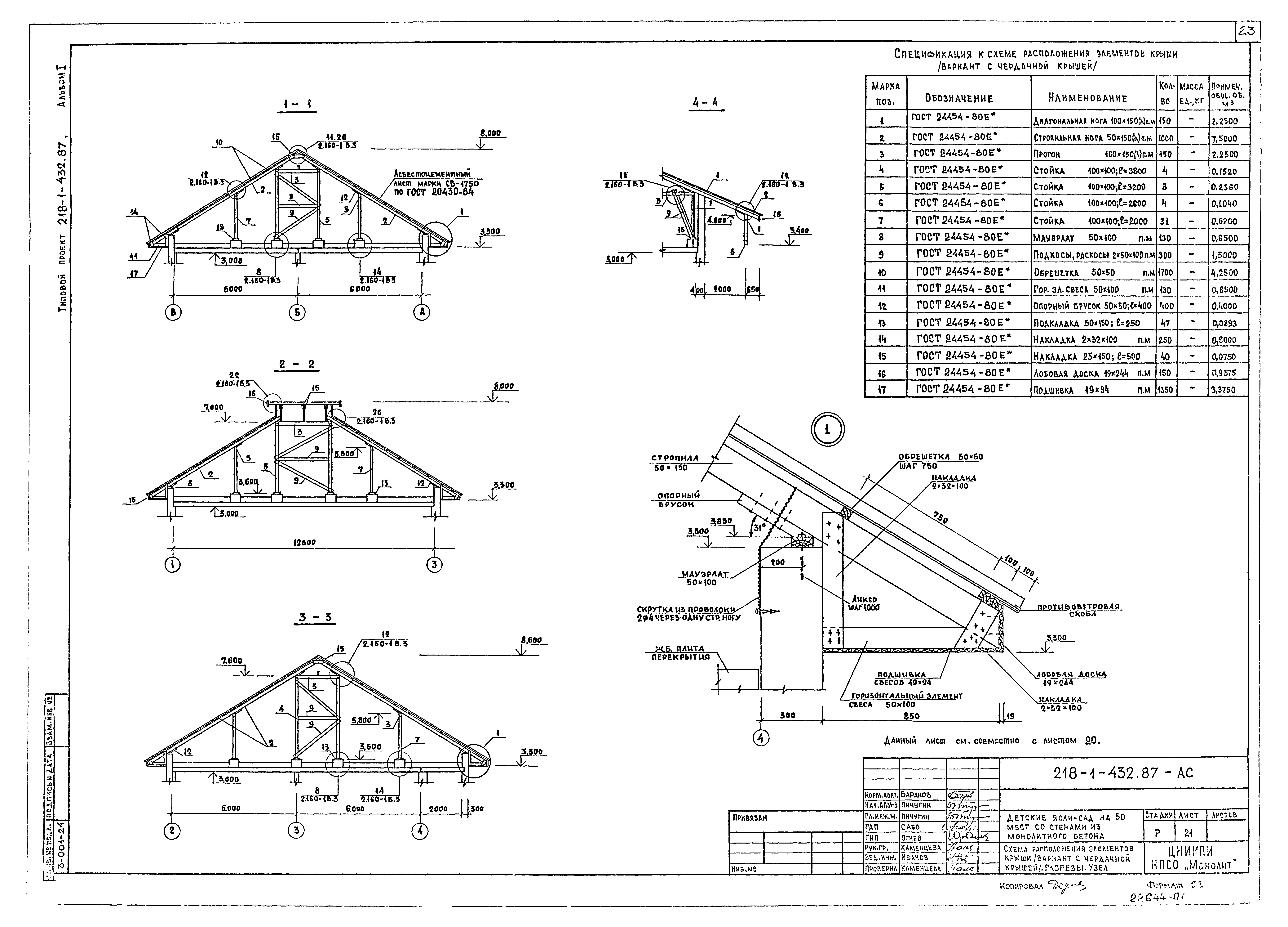

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

  • В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.
  • Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

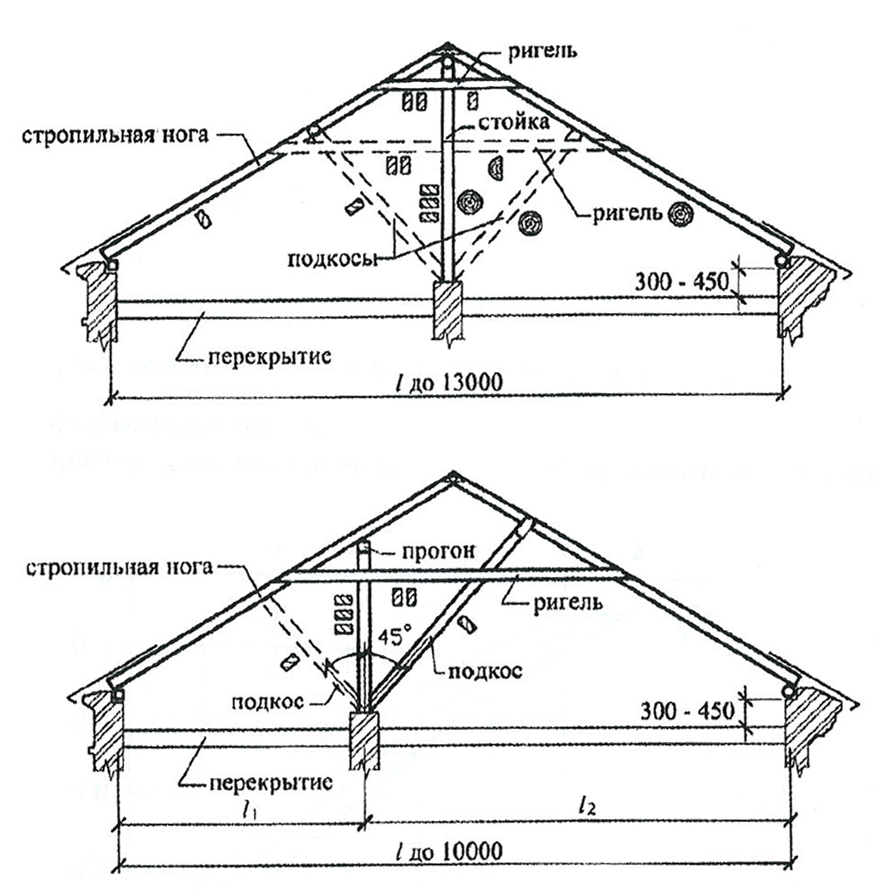

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Планировка дома — готовые чертежи и планы домов

Чертежи крыш

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома. однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

  • Предоставление надежной защиты для дома;
  • Надежный отвод атмосферных осадков.

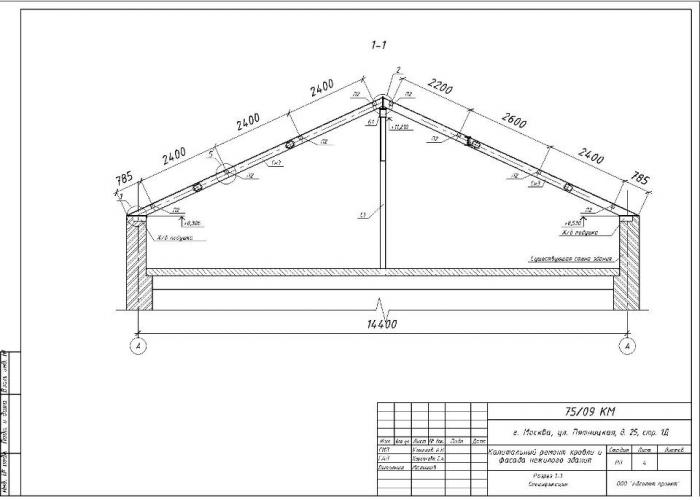

Различные чертежи устройства крыши

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы. В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

  • Требуемый наклон;
  • Какой кровельный материал будет использоваться;
  • Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

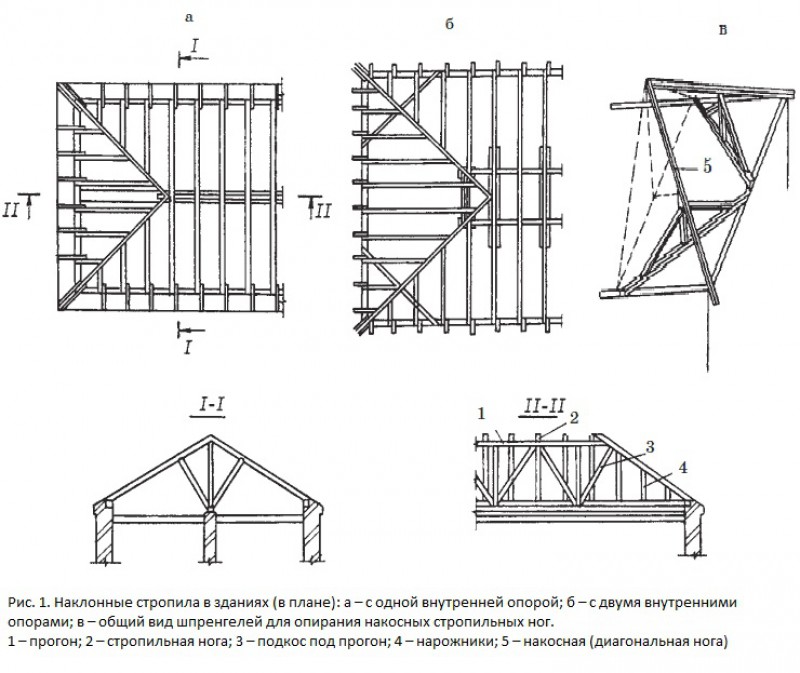

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.
Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

  • Чертеж примыкания крыши к парапету;
  • Чертеж примыкания крыши к парапету без прижимного профиля;
  • План используемой крыши;
  • План соединения скатов;
  • План ливневой канализации;
  • Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

  • Конструкция односкатной крыши;
  • Конструкция двухскатной крыши;
  • Конструкция четырехскатной (вальмовой) крыши.

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:

  • Экономия материалов;
  • Простота монтажа;
  • Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
  • Отличная сопротивляемость порывам ветра;
  • Плохая сопротивляемость скапливанию атмосферных осадков;
  • Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:

  • Относительно невысокая цена;
  • Привлекательность по сравнению с односкатной крышей;
  • Отличная сопротивляемость атмосферным осадкам;
  • Легкость монтажа.

Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.

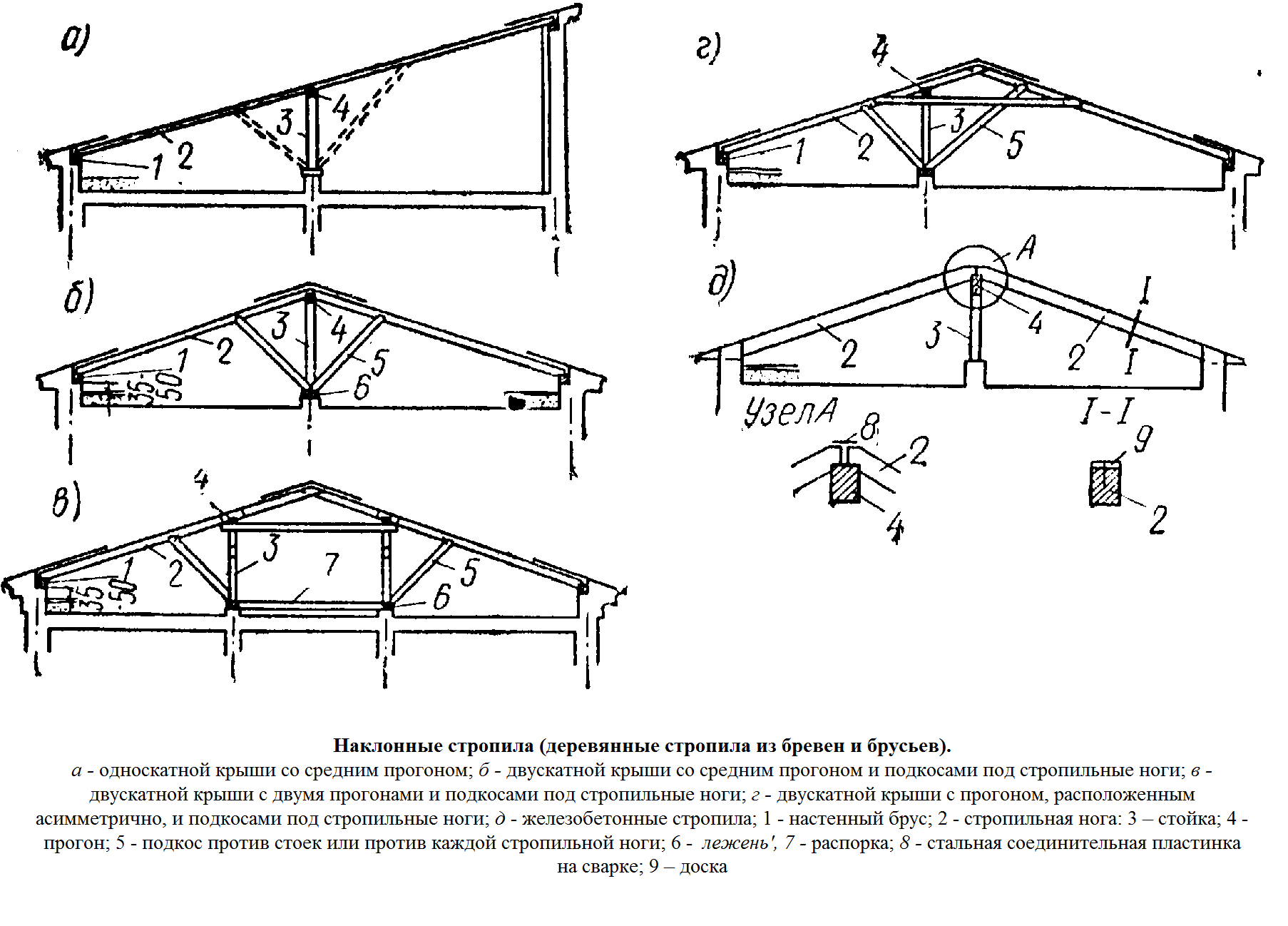

Схема устройства двускатной крыши

Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей. Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.

При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.

Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов. Рассмотрим достоинства четырехскатной крыши:

  • Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
  • Оригинальный внешний вид;
  • Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
  • Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак .

Обсудим и недостатки четырехскатной крыши:

  • Сложность монтажа, если сравнивать ее с двухскатной крышей;
  • Стоимость вальмовой крыши выше двухскатной;
  • Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.

Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.

Источники: http://www.krovlyakrysh.ru/dokumentatsiya-i-proektirovanie-krovli/plan-krovli/, http://roof-tops.ru/ustroistvo/tradicionnyj-dom-s-dvuxskatnoj-kryshej/, http://planvsem.ru/krysha/chertezhi-krysh.htm

Устройство стропильной системы двухскатной крыши

Стропильная система двухскатной крыши и ее устройство

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

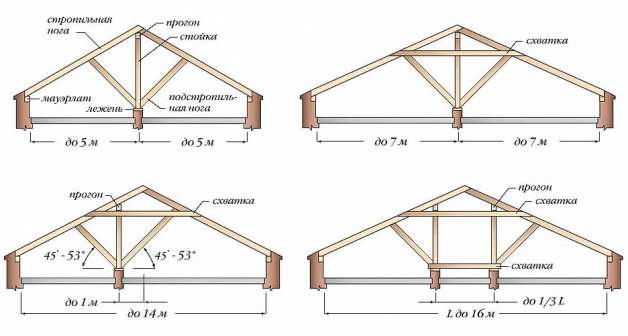

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

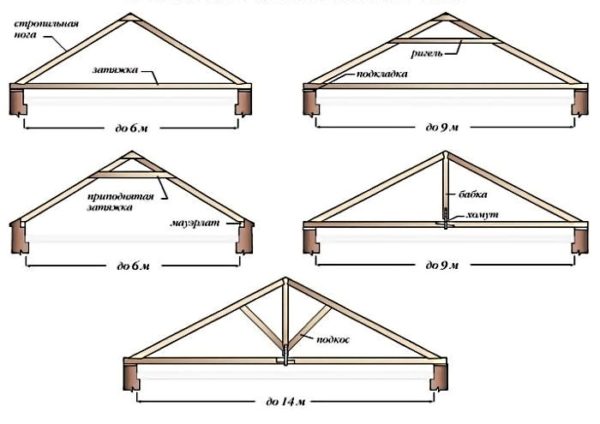

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Пример монтажа стропильной системы двускатной крыши

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Устройство стропильной системы двухскатной крыши —

Какую схему стропильной системы двухскатной крыши выбрать – особенности конструкции

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.

Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

  • Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
  • Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
  • Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.

В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

  1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
  2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
  3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
  4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т. п. Поднятая ферма крепится на мауэрлат.
  5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
  6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
  7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
  8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
  9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.

Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0. 7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2. Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.

Устройство стропильной системы двухскатной крыши своими руками

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

  • мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

  • стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
  • лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
  • затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

  • стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
  • подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
  • обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

  • конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
  • свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
  • кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет! Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Полезный совет! Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Статья по теме:

Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

  1. Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
  2. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Полезный совет! Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

Стропильная система двухскатной крыши и ее устройство

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Пример монтажа стропильной системы двускатной крыши

Устройство стропильной системы двухскатной крыши: сборка и установка

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат , и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Конструкция системы стропил ↑

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .

Висячая ↑

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6. 5 м.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды . Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши .

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

    посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

    При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

    Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

    собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

    Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская и

односкатная, двухскатная, четырехскатная и плоская, с размерами, фото, разрез

Кровля считается завершающим элементом коробки дома. Она покрывает строение сверху, защищает от атмосферных осадков, порывов ветра, создает барьер на пути холода, шума и влаги. Правильно разработанный чертеж крыши поможет конструкции справиться со всеми поставленными задачами.

Устройство кровли

В зависимости от особенностей здания крыши бывают наклонные и скатные. Последние проектируются для районов с небольшим количеством осадков. В местностях с влажным климатом жидкость будет скапливаться на кровле, что приведет к протеканию. Поэтому для данной местности монтаж конструкций наклонного типа не подходит.

В устройстве крыши частного дома схема скатного типа встречается чаще всего. Она имеет две или несколько плоскостей, расположенных под определенным углом. В большинстве случаев он составляет более 10 градусов.

Основные составляющие элементы кровли:

  • Мауэрлат. Это нижняя часть крыши. Устанавливается на стены заподлицо с ними. Служит опорой для стропил.
  • Стропила образуют каркас крыши. На них крепится обрешетка.
  • С помощью диагональных связок или раскосов стропила и мауэрлат соединяются в каркас.
  • Обрешетка крепится на стропила, служит основанием для наружных конструкций. Кровельные, утеплительные материалы укладываются сверху.
  • Опоры помогают равномерно распределить нагрузку от веса кровли на дом.
  • Верхнюю часть каркаса крыши образует коньковый прогон. На него упираются стропила.
  • Кровельные материалы покрывают верхнюю часть крыши. Они выполняют не только защитную, но и декоративную функцию, украшая дом.

В зависимости от теплоизоляционных характеристик крыши делятся на 2 группы:

  1. Холодная. Часто встречающая, дешевая конструкция. Выполняется без теплоизоляции. Применяется в том случае, если пространство чердака в дальнейшем не используется. Теплоизолирующие материалы укладываются на полу.
  2. Теплая. Сложная в монтаже, обходится довольно дорого. В состав кровельного пирога включены теплоизолирующие материалы. Применяется в домах с отапливаемым вторым этажом или мансардой.

Кровельные материалы закрывают строение от атмосферных осадков. Чаще всего для их изготовления применяются:

  • Металлы. Используется оцинкованная сталь, алюминий, медь. Поставляются листами с рельефом. Прочные, долговечные. Есть недостаток – шумовые эффекты.
  • Мягкая кровля: рубероид, ондулин, стеклоизол или битумная черепица. При высокой эластичности и небольшом весе она не устойчива к механическим воздействиям.
  • Керамическая черепица относится к традиционным покрытиям. Стоит дорого, имеет большой вес.

Проектирование

Существует три варианта разработки чертежей:

  • Бесплатные проекты в интернете. Недостаток в универсальности. Разрез кровли на чертеже выполняется без учета особенностей конкретного строения.
  • Профессиональная разработка.
  • Самостоятельная разработка чертежа. Можно воспользоваться программами интернета, по которым выполняется планировка крыши.

Самостоятельная работа начинается с составления эскиза. Конструкцию выбирают в зависимости от очертания здания. Необходимо определить форму, геометрию кровли. Отдельно останавливаются на скате крыши. Выбирают цвет, качество кровельных материалов. На основании принятых решений составляют эскиз. На этой стадии можно посмотреть, оценить общий вид дома.

При составлении чертежа учитывают такие моменты:

  • Особенности климата в районе строительства;
  • Ветровую нагрузку;
  • Качество, удельный вес выбранного кровельного материала;
  • Угол наклона.

Для загородных домов чаще выбирают чертежи скатных крыш с деревянными стропилами и обрешеткой. Выбор угла наклона зависит от местонахождения района строительства.

Минимальный уклон определяют по кровельному материалу:

  • 14 — для стали;
  • 27 — для черепицы;
  • 18 — для волнистых асбестоцементных листов или шифера.

При высоком снеговом покрове уклон на чертеже должен быть не менее 30 градусов.

Выбирают систему водоотвода. Она бывает 2 видов:

  1. Организованная;
  2. Неорганизованная.

При организованном водостоке площади сечения трубопроводов для отвода вод рассчитывают с учетом 1-1,5 кв. см на 1 кв. м поверхности. Расстояние между водосточными трубами – 15-20 м.

Размер выступающей длины карниза должен быть не менее 0,3 м при организованном водостоке. Вынос карниза при неорганизованном водостоке – от 0,5 м.



Стропильную систему крыши дома выбирают в зависимости от размеров строения и наличия внутренних несущих стен. Если они имеются, то останавливаются на наклонных стропилах. Стропильные ноги упираются одним концом на наружные стены, другим – на коньковый прогон.

При их отсутствии выбор делают в пользу висячих стропил. Они одной стороной опираются на стену, другой — в стропила противоположной стороны.

После расчета предполагаемой нагрузки на кровлю подбирают сечение пиломатериала. Чтобы исключить появление конденсата в чертеже предусматривают сквозное проветривание через слуховые окна.

Обрешетка рассчитывается с учетом того, какой материал будет использован для крыши и угла ее наклона. Для мягкой кровли выполняется сплошная, для листовой достаточно обычной с промежутками.

После вычислений приступают к составлению чертежа крыши. Особое внимание уделяют проработке всех конструктивных частей, элементов, их связке между собою.

По данным чертежей составляется смета, в которую вносятся все необходимые для строительства кровли материалы. Определяют общую стоимость работ.

Нюансы чертежа

Чертеж крыши своими руками выполняется в масштабе 1:100. Для наиболее важных элементов узлы выполняются в разрезе. Разработка чертежей ведется под порядок проведения строительства. В чертеж наносится схема элементов стропильной системы, обрешетки и балок. Подробно прорисовываются места соединений основных и доборных элементов, стыки, конструкция водосточной системы.

Гарантия устойчивости крыши заключается в надежном соединении всех деталей и звеньев.

Следующим шагом будет схема укладки гидро- и теплоизолирующих слоев. Кровля сложна в устройстве, поэтому подробные чертежи помогают правильно определить количество строительных материалов и сэкономить на их приобретении.

Основные разновидности

Проектирование начинается с определения, какая форма крыш наиболее подойдет для дома. При загородном строительстве предпочтение отдают следующим видам:

  1. Односкатным;
  2. Двухскатным;
  3. Четырехскатным или вальмовым;
  4. Плоским.

Односкатная

Односкатные проекты крыш наиболее простые. Они позволяют использовать крупные листы кровельных материалов. Подходят для больших зданий и малых гаражей. Часто под такую кровлю собирают вместе несколько строений.

При односкатной конструкции возрастает нагрузка на отводящую систему воды. Наклон ската выполняется под небольшим углом, чтобы избежать необходимости строительства высоких стен. Наклонную кровлю удобно использовать для установки солнечных коллекторов.

Двухскатная

Наибольшей популярностью используется крыша с двумя скатами. Позволяет устанавливать любые кровельные материалы. Над домом образуется надстройка треугольной формы. Для вентиляции и освещения в торцевых частях выполняют окна. При строительстве мансарды отдают предпочтение двускатной конструкции.

Чтобы рационально использовать внутреннюю часть, применяют ломаный скат, состоящий из двух частей разного угла наклона. Верхний сегмент имеет больший уклон. Конструкция позволяет увеличить высоту мансарды, рационально использовать пространство чердака.

Четырехскатная

Ее особенность – в отсутствие фронтонов. Они заменены на укороченные скаты. Крыша с четырьмя скатами сложна для изготовления, зато устойчива по отношению к ветру и атмосферным осадкам. Чаще применяется для покрытия больших строений. Вальмовая кровля не только накрывает здание, но и украшает его.

Четырехскатная крыша распространена в южной местности. Используется для создания мансарды. Вентиляция и естественное освещение в ней выполняется через мансардные и слуховые окна.

Плоская

Плоская крыша чаще покрывает дома с чердаком, поэтому при необходимости кровлю утепляют. Часто наружное пространство обустраивают и используют для отдыха.

Конструкция потребует создания дополнительных мер, чтобы предотвратить скапливание снега и льда. Чертежи таких крыш трудны в изготовлении, поэтому кровли не пользуются популярностью.

Заключение

Составление чертежа крыши – ответственное мероприятие, которое по силу только профессионалам. Приступая к изготовлению проекта кровли своими руками необходимо учитывать, что малейшая ошибка может не только увеличить стоимость строительства и снизить срок службы здания, но и угрожать безопасности проживающих.

Двухскатная крыша со смещенным коньком

Возведение двухскатной крыши с разными скатами

Возведение двухскатной крыши собственными руками — процесс относительно несложный. Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Как определиться с углом наклона

Диапазон углов наклона двухскатных крыш охватывает разбег от 11° до 45° и даже более.

Выбор угла наклона

Если Вы задались целью соорудить разноуровневую крышу с двумя скатами, учтите, что угол наклона зависим от многих факторов:

  • Разновидности и качества материалов, которые будут использоваться в кровле;
  • Климатические условия;
  • Архитектурное решение самого здания.

Более теплые и сухие климатические данные региона не требуют слишком резких углов от конструкций крыш, поэтому поверхность можно сделать не такой крутой. Если же наоборот, климатические условия предполагают большое количество осадков, угол наклона должен быть круче, чтобы не накапливать снежные наносы и уменьшить их нагрузку на поверхность крыши.

Существует также угол наклона, при котором снежный покров не оказывает практически никакого давления. Это угол в 45°, использование его в проектировании снижает возможность сильного просчет.

Планирование процесса кровли должно включать и данные нагрузки, оказываемой силой ветра. Увеличенный уклон повышает силу ветрового давления на поверхность, поэтому будет не лишним усилить обрешетку и стропила. К примеру, скачок наклона с 11 до 45 градусов увеличивает силу давления ветра впятеро. Исходя из этого, если Ваша постройка находится в зоне разгула сильных ветров, проектируемая Вами крыша должна иметь более пологий уклон.

Проект двускатной крыши с разными скатами открывает возможности для обустройства веранды под крышей или организации навеса, покрывающего террасу.

Монтаж строп крыши с двумя разными скатами

Система строп – это базовая основа, на которой будет держаться вся конструкция. Приступая к выполнению проекта двухскатной крыши с разными скатами, необходимо разобраться, чем же все-таки отличается симметричная стропильная система от той, что Вы будете сооружать при постройке крыши, где скаты имеют не одинаковые параметры.

В основе симметрии скатов треугольники с равными сторонами, этим обуславливается равнозначность противолежащих скатов по всем геометрическим параметрам и уклонам углов.

Что же касается проектирования крыши с учетом разных параметров скатов, проектирование каждой стороны необходимо продумывать по отдельности. Соответственно и треугольник будет иметь не равные бедренные стороны.

Схема соединения стропил

Это займет немного больше времени при разработке проекта и его воплощении в жизнь. Но зато такая конструкция более привлекательна и необычайна, со стороны смотрится гораздо эффектнее.

Стропильные системы могут иметь наклонный характер и висячий. Крайние опоры зданий, как правило, имеют стропила висячего вида, потому как ноги этих стропил предназначены для функций изгиба и сжатия.

Такое конструктивное решение имеет распирающее действие, которое распространяется в горизонтальном направлении, передаваясь на стены. Для его снижения рекомендуется использовать деревянную или металлическую стяжку, ее располагают в самом низу стропильного основания.

Балка же будет служить перекрытием. Этот вариант хорош для крыш с мансардами. Для того, чтобы сделать крепление стропил более мощным и повысить его прочность, необходимо устроить стяжку достаточно высоко.

Использование стропильной системы наслонного характера выгодно при кровле сооружений со средней несущей стеной либо же при наличии промежуточных столбчатых опор.

Края стропил переносят свой вес, упираясь, на стены сооружения. Частично, они умеют упор на внутренних стенах и опорах, следовательно, возможно использование их элементов в качестве балок изгиба. Такая крыша в итоге имеет более облегченную конструкцию.

Возведение конструкции происходит чередованием висячих и наслонных стропиловых ферм, располагающихся сверху нескольких пролетов:

  • Стропила висячего характера лучше всего устанавливать там, где отсутствуют промежуточные опоры. Если присутствуют стропила наслонного характера, установка возможно только при межопорном расстоянии, не превышающем 6, 5 метров.
  • Для увеличения ширины стропил добавляется дополнительная опора. Ее необходимо перекрыть стропилами наслонного характера, размер которых не превышает отметку в 12 метров, а при двух опорах – 15 метров.
  • Сооружения, выполненные с использованием бруса как материала, стропилы имеют упор на венцах сверху. Добиться большей прочности креплений можно при помощи закрепления ног стропил нигелями, болтами или скобами.

Вариации крепления стропильной ноги к мауэрлату

Для того, чтобы собрать все составляющие части, применяются болты, зуб и металлические накладки. В качестве защиты от пагубного воздействия климатических особенностей погоды, рекомендовано использование карнизного свеса, длиной не менее 5,5 см, который применяется как верхняя обвязка.

Расчет — дело ответственное. Неверное сечение может послужить причиной разрушения стропил. Такая проблема просматривается в нарушениях расположения сочленений и в таком случае эксплуатация крыши просто становится невозможной. Поэтому, самостоятельно проделывая все этапы работы, расчет все-таки безопаснее доверить профессионалу.

Крепление мауэрлата

Брус, имеющий параметры сечения 15х15 см – это и есть мауэрлат. Он выполняет опорную функцию для наклонных стропил, распределяя равномерным образом общую нагрузку, а также выступает в роли фундамента. Мауэрлат служит подложкой под ногой стропил, он размещается на всю длину сооружения. При малой ширине сечения возможно провисание спустя некоторое время.

Во избежание такого провисания, применяется решетка, сложенная из стоек, ригеля и подкосов. При этом используются доски с замерами 25х150 мм, вдобавок можно положить пластины, которые были получены из бревен диаметром 13 см.

Крепление мауэрлата к стене

Расчет площади крыши

Чтобы не запутаться и правильно высчитать площадь крыши:

  • Такие мелкие детали как дымоходная труба, мансардное окно или кровельное, вентиляционные отверстия нет необходимости высчитывать;
  • Размер установленного ската должен быть крайне точен, расчет необходимо вести от краевой линии карниза непосредственно до самого низа конька;
  • Брандмауэрные стены, свесы и парапеты тоже попадают под учет;
  • От материала для кровли многое зависит, необходимо обращать внимание и на этот момент.

Немаловажный момент: при использовании рулонных материалов или черепицы необходимо уменьшить скаты в длине на 70 сантиметров.

Видео — двускатная крыша с разными скатами

Стропильная система для двухскатной крыши со смещенным коньком

Вопрос задал: gontarev777

Добрый день!Строю себе домик. Сам себе прораб. Хочу зимой закупить дерево для крыши. Домик должен получиться похож на этот:

Вот мои чертежи:

Имеем: несущую стену вдоль центра дома и смещенный конек крыши. Разная длина скатов. Угол наклона обоих — 30 градусов. Металлочерепица. Деревянное перекрытие. Регион: г. Черновцы, Украина.

Помогите рассчитать надежную стропильную систему, с учетом всех нагрузок (включая солнечные панели.)

1. По какой схеме делать стропильную систему.

2. Сечение всех элементов (мауэрлат, стропила, балки перекрытия, обрешетки. ).

3. Какую принять толщину утепления крыши (минватой).

Комментарии

Добрый вечер. Да, работаем, позвали к Вам лучшего специалиста по крышам. Но так как есть разница во времени (у нас часов 6 или 8), то ответа придется ждать до завтра. Ожидайте специалиста Сварога. Извините за неудобства.

Схема стропильной системе понятна по самой картинке, видите там выходят коньковый брус и мауэрлаты. Получается, коньковый брус тут смещен от конька и находится над средней стеной. На него кладется стропильная нога, которая пеерсекается с другой стропильно ногой в коньке.

Уточните вес солнечных панелей и на какой стороне их собираетесь укладывать (обычно кладут только на южную), займут ли всю половину кровли?

Почитав интернет, я тоже примерно такую систему представляю. Но нужно расчитать сечение всех ее элементов и правильно «завязать» ее с деревянным перекрытием. Получается, что под коротким скатом крыши будет перекрытие (балки) от стены до стены. А под длинным скатом от стены до стропила. Хотел бы увидеть простенькую схему такой системы.

Панели будут ставиться только с южной стороны. Это короткий скат. Будут размещаться в 2 ряда 10 + 10. Размер одной панели: В1700хШ1000, вес: 20 кг.

Я так понимаю, что вы имеете в виду чердачное перекрытие, мансардного этажа у вас не получается, судя по схеме. Там все проще, нагрузка маленькая, если склада не будет. Посчитать сечения завтра с утра смогу, на работе. Если захотите что-то добавить, ждите «ответ» под моим сообщением, а то мне увидомления не приходят, девушкам приходится мне на почту стучаться.

Да, чердачное перекрытие. Склада не будет. Но так, чтоб человек не провалился.

Под коротким скатом (Оси 1-2) — полный второй этаж. Под длинным скатом (Оси 2-3) — мансардное помещение (перекрытие должно связаться со стропильной системой.).

Полноценного этажа у вас все равно не получится в осях 1-2, если крышу не подымите. В нижней точке должна быть высота не менее 1600мм, чтобы удобно было эксплуатировать.

По средней стене вам надо будет поставить стойки или поднять стену, чтобы уложить средний распределительный брус. Стойки можно ставить через стропилу или еще реже, подобрав по прочности брус. Сечение стропил с шагом не более 0.9м — 50х150(h). Сечение балок перекрытия с тем же шагом — 50х200(h)мм, но тут я учитывал не нормативную нагрузку, а несколько заниженную. Нормативная в 200кг/м2 слишком большая для вашего дома, если хотите подстраховаться, ставьте доски просто чаще. С шагом 600мм перекрытие будет очень жестким. Для перекрытия чердака можно использовать доски 50х150мм.

Для внесения ясности я подписал, где мансарда, где полный этаж, а где чердак.

Центральную стену выше достраивать не планировал. Мне больше по душе вариант со стойками.

Вы б не могли схематично нарисовать мою деревянную конструкцию перекрытия и стропильной системы. И пока мне вообще не понятен узел сочленения перекрытия и стропил.

Здравствтуйте. Схематично накидал. К сожалению, нет времени более подробно сейчас сделать, но думаю сам смысл будет понятен.

Коньковый узел делается на накладках (одностороние или двухстороние). Вынос кровли обычно делается за счет кабылок. Их можно делать так или одностороними или с двух сторон, в зависиммости от вылета. Кобылки делают отдельно, чтобы их можно было менять как подгниют, а не всю стропильную ногу.

Стойку лучше взять квадратного сечения, 100х100 например. Стык балки и стропилы (где вы спрашиваете) делается просто за счет боковой стыковки на шурупах. Для надежности, можно поставить посередине дополнительно стяжной болт диаметром 12-16мм с широкими шайбами.

Я думал, у вас чердак только справа, а сверху еще 1 мансардный этаж :). Поэтому все перекрытие чердака можно сделать из 150 доски, а не 200 как я писал выше.

Если что-то не понятно, спрашивайте

Я когда схему накидывал разделил балку чердачного перекрытия. Вы можете ее сделать цельной и положить на мауэрлаты, тогда она у вас еще в качестве затяжки будет (прикрепить надо будет к стропиле левой и правой тогда). Если будете делать их раздельными, как на схеме, то надо будет на стену сначало доску антисептированную уложить, потом уже балки (на схеме забыл показать).

Вот начертил кое-что.

Прокомментируйте как поведет себя такая система. И вопросы:

Уточнения: все три мауэрлата будут выноситься на улицу (как на первом фото.)

1. Не нужно ли ставить боковые раскосы на вертикальные стойки? (Ведь крыша давит их в сторону.).

2. Можно ли на центральной стене балки ставить прямо на рубероид? Как их закрепить?

3. Можно ли стойки опирать на балки (на той же центральной стене?)

4. На наружных стенах армопояс планировал делать не на всю ширину стены. Как в таком случае крепить мауэрлат.

1. Зависит от длины выпуска. На картинке выпуск около 300мм — подкосы не нужны. Ваш брус 150х150 выдержит до 600мм (от несущей стены, утеплитель и отделка не считаются). Но лучше сделать не более 400-500мм без подкосов, а то может немного «гулять» под нагрузкой. Подкосы в любом случае упираются в стену, а не в стойку. Если упирать в стойку, надо ставить ответный подкос с другой стороны.

2. Желательно уложить хотя бы те же доски 150х75 плашмя. Эти доски промазать антисептиком. Иначе, если чердак будет плохо проветриваться хотя бы года 3 (закрывают вент отверстия часто), они могу начинать гнить даже с рубероидом. Крепить надо ваши стропилы только от ветра (отрыв крыши), распора у вас почти не будет. Крепить лучше за счет притяжки скрутками стропил к стенам. По краям обязательно хотя бы через стропилу. По центру желательно то же сделать. Стяжку по центру можно вести не от стропилы, а от стойки (врезаются небольшие крюки, они продаются) или от распределительной доски (см. п. 1). Если от доски, то стойки надо к ней саморезами или гвоздями сбоку закрепить.

3. Не понял что имеется ввиду. Если есть разрыв стены (дверь, например, без перемычки несущей) то можно уложить балку, посчитав ее.

4. Мауэрлат желательно уложить на армопояс. Кирпич возвести выше — до кровли. Стропила пропустить между кирпичом. Но надо оставить зазоры около 1см. Если стропила или кобылка касается кирпича, проложить руберойд, но ни в коем случае не оборачивать его вокруг — как минимум сверху должно дерево дышать. Маурлат упрется в кирпич (через слой рубероида), скрутками притяните стропила, они притянут маурлаты.

Уточнение по вопросам:

1. Имелось ввиду это:

Тоесть, не будет ли крыша давить влево всю вертикальную систему, пытаясь ее завалить?

2. Можно ли вместо 150х75, уложить доски 150х70 (как стропила, чтоб меньше сортимент дерева заказывать)? Ширина центральной стены: 380мм. Ставить одну доску по центру? Или 2 рядом? Ведь балки перекрытия должны заходить на стену минимум на 150-180 мм. Тем более на них будет стоять вертикальная стойа (см. вопрос №3).

Допускается такое опирание стойки?

4. Тоесть лучше армопояс делат на всю ширину стены? Мауэрлаты планирую крепить закладными шпильками в армопояс.

5. Мауэрлат хочу выпускать на улицу (как на первом эскизном фото). Не «потеряется» ли он на фасаде? Или лучше взять 200х200? Нужны ли какие-то дополнительные мероприятия для его выпуска?

6. По поводу свеса. Не слабый ли выдет узел, если его делать кобылками? (ведь иногда там будет собирать много снега, + обмержший водосток). Может лучше нарастить его самой стропилой вместо кобылки?

7. Утепление. Планирую скаты утеплить 150 минватой. Перекрытие тоже 150 мм ваты. В месте, где скат проходит над мансардой (ниже перекрытия), — 300 мм. Чердак неотапливаемый. Хватит ли таких слоев? Где и какие должны быть вентзазоры?

8. Допускается ли так сращивать стропила:

Не нужно ли в месте этого мауэлата установить стяжку между левым и правым скатом? (чтоб крыша не распирала стены)

1. Кроме ветра, ничего в бок не давит. Вся нагрузка от веса кровли и снега идет вниз. Для жесткости системы можно добавит подкос, но тогда уж не в балку перекрытия упереть его, а в среднюю стену (то есть подкос паралельно перенести в право от стойки.

2. Я выше писал вам, что проходят сечения 50х150 с шагом до 0.9м. Не ставьте стойку на балки перекрытия. Пропустите их сбоку от стойки, вам затяжка не нужна. Стойка обопрется на стену.

3. Как я написал выше — не стоит.

4. Я не об этом говорил. Сдвиньте мауэрлат от края стены, так, чтобы он был над армопоясом.

5. Если выпуск не большой, можно ничего не делать особенного. Насчет «потеряется» не подскажу, тут чисто эстетика. Можно его потом чем то обшить для увеличения, в крайнем случае. Дополнительно можно хорошо обработать торец антисептиками — гнить дерево начинает с торцов.

6. Кобылка может устраиваться двойной — с одной и другой стороны от стропилы. Ни в российских ни в украинских нормах нет данных о увеличеной нагрузки на свесах — только в еврокодах. А у них нет наших регионов :). Так что посчитать тут проблематично.

7. Это я не могу вам подсказать, тут надо просить Елену.

8. Расопра при вашей схеме нет, по крайней мере большого. Вам хватит скруток из проволоки, зацепленых за стены. Сращивание стропильной ноги должно происходить в месте наименьших моментов. Обычно над опорами сращивание не проводят. Но у вас именно над этой опорой момент не самый большой для сечения. Поэтому я не стал вам упоминать об этом. Можете сдвинуть сты примерно на треть пролета (на 700мм от опоры вниз), там момент еще ниже.

1. Тоесть, вы имеете ввиду подкосы ставить вдоль стены (чтоб эти стойки как-бы не падали на фронтоны). ?

2. У меня на среднюю стену должны опираться и балки перекрытия и стойки под мауэрлат. Под балки должны вдоль стены проходить доски (150*70 плашмя). Как это все уложить и закрепить на одну стену в 380 мм.

4. Если я сдвину мауэрлат от стены, не останеться места для опоры балки. (ведь для опирания нужно15-180мм.)

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безр

Архитектурные детали: Кровельные системы — Кровля со стоячим фальцем

Описание: Кровля со стоячим фальцем состоит из предварительно отформованных или формованных поддонов, обычно шириной от 14 до 18 дюймов в готовом виде. Рекомендуемые размеры должны быть указаны в таблице ниже. Эти поддоны идут параллельно скату крыши и соединяются с соседними поддонами с помощью двойных стоячих швов. Фиксированные медные планки, расположенные на расстоянии 12 дюймов друг от друга и зафиксированные в этих швах, прикрепляют кровлю к палубе.Этот метод ограничивает скольжение между кастрюлями и рекомендуется для использования с кастрюлями длиной до 10 футов.

При использовании предварительно отформованных поддонов их верхний и нижний концы соединяются поперечными швами. Эти швы должны быть расположены в шахматном порядке для соседних кастрюль, чтобы избежать чрезмерной толщины меди на стоячем шве.

Формование поля включает использование меди в плоских листах или рулонах, которые формуются в кастрюли с помощью формовочных машин. Можно изготавливать сковороды большой длины, что устраняет необходимость в поперечных швах, однако детали карниза и конька должны учитывать характеристики расширения и сжатия меди.См. Дополнительную информацию в разделе «Кровельные системы — длинный поддон».

Особые условия: Указанные детали относятся к уклонам крыши не менее 4 дюймов на фут. Для уклонов крыш менее 4 дюймов на фут и для областей, где есть лед, снег или сильный дождь, см. Кровельные системы — Специальная конструкция кровли. и раздел «Рекомендации по установке».

Относительно фальцовой кровли с использованием поддонов длиной более 10 футов см. Раздел Кровельные системы — Длинный поддон.

Требования к настилу: Палуба с возможностью прибивания или планки для крепления гвоздями.

8.2А. Грабли Gable

На этой детали показаны типичные грабли и гребневой шов. Смежные отрезки планок граблей должны перекрываться по крайней мере на 3 дюйма в направлении потока. Противоположные стоячие швы смещаются, чтобы избежать чрезмерной толщины меди на гребне.

Скачать файл CAD

8.2B. Типовой стоячий шов

Типичный стоячий шов с шипами. На этой детали также показаны альтернативные грабли фронтона и коньковый шов. Деталь фронтона, показанная на детали А, обычно является предпочтительной, поскольку она сводит к минимуму смывание водой фронтона.Все гребни должны быть расчищены на 12 «O.C.

. Загрузить файл CAD
Загрузить файл CAD

8,2 С. Поперечные швы

Показаны два типа поперечных швов. Детализация в первом примере выше рекомендуется только для крыш с крутым скатом, 6 или более дюймов на фут. Деталь на втором может быть использована для уклонов крыши до 3 дюймов на фут. Для уклонов крыш менее 3 дюймов на фут, а также областей, где есть лед, снег или сильный дождь, см. Кровельные системы — Особые рекомендации по проектированию и установке кровли.

Загрузить файл САПР
Загрузить файл САПР

На поперечных швах можно использовать планки для облегчения установки листов длиной 10 футов и менее.

8.2D. Детали карниза

Показаны два типа карниза: один с желобом, а другой с медной кромкой.

Загрузить файл CAD
Загрузить файл CAD

Концы карниза стоячего шва формируются и загибаются вертикально. Под кровлей устанавливается сплошной цельный фартук и прибивается гвоздями на 3 дюйма в шахматном порядке.

Интегрированный фартук облицовки водостока в детали 2 должен иметь максимальную ширину 8 дюймов вдоль крыши.

Таблица 8.2A. Стандартное расстояние между швами для замков 1/2 «
Ширина листов Расстояние между швами (дюймы) Рекомендуемый
Вес меди
(Унции)
Высота шва.
7/8 «
Шов Ht.
1 «
Шов Ht.
1-1 / 4 «
18 15 14-3 / 4 14-1 / 4 16
20 17 16-3 / 4 16-1 / 4 16
22 19 18-3 / 4 18-1 / 4 16
24 21 20-3 / 4 20-1 / 4 20
26 23 22-3 / 4 22-1 / 4 20
28 25 24-3 / 4 24-1 / 4 20

8.2E. Постоянный шов на бедре

Деталь показывает способ отделки стоячих швов медной вальмовой кровли по наклонным конькам. Этот метод позволяет скрыть стоячие швы с помощью гребневой заглушки, которая обеспечивает как чистый внешний вид, так и герметичность.

Кровля из гофрированного железа и проблемы с уклоном крыши — профессионалы кровли Вестсайд

Каков минимальный шаг кровли из гофрированного железа?

Наиболее частым пренебрежением к инженерной логике является правило минимального шага кровли из профнастила.

Если в вашем доме металлическая крыша — велика вероятность, что она сделана из профнастила. Гофрированный профиль появился в 1820 году и является наиболее часто используемым металлическим кровельным профилем в мире…

Неудивительно, что большинство строителей домов используют гофрированное кровельное покрытие, когда должна быть установлена ​​металлическая крыша.

Гофрированная кровля — отличный материал для традиционных скатных крыш, но он имеет серьезные ограничения, когда угол наклона опускается ниже 5 градусов. Вот почему все производители кровли рекомендуют уклон 5 градусов в качестве минимального уклона и не дадут никаких гарантий, если он будет установлен более пологим, чем этот.

Есть две основные причины, по которым гофрированный кровельный лист и низкие уклоны не смешиваются:

  1. Во время сильного дождя впадины гофров заполняются до высоты гребня или даже выше. Это означает, что на боковых нахлёстках каждого листа вода переливается под прихлестом. И заполняет щель между соседними листами крыши.Затем он стекает через край кровельного листа в полость крыши.
  2. На переднем конце гофрированного железа кровельные желоба повернуты вверх, чтобы вода не текла назад и не стекала с верхнего конца. Во время сильного дождя (или если есть ветер в сочетании с дождем) вода заполняет долину и выходит за пределы поворота. Это может привести к довольно сильной утечке.

Плоские крыши типа skillion — самый распространенный способ увеличить размер традиционного дома-бунгало, и многие строители и кровельщики просто накладывали на крышу «гофрированное железо».Это причина большинства проблем с протечками крыш с металлическими крышами.

Современная архитектура породила спрос на низкопрофильные крыши, а строители и кровельщики все еще сталкиваются с проблемой в эту современную эпоху, просто не понимая ограничений гофрированной кровли. Я вижу бесчисленное количество примеров профнастила на новеньких скатных крышах. Это бомбы замедленного действия с утечкой воды.

Производители кровельного покрытия уже давно преодолели ограничения, связанные с низкоскатными крышами, изобрели специальные профили, такие как «Lysaght Trimdek», «Lysaght Kliplok» и другие профили.Но люди все еще не могут понять, что, когда уклон крыши начинает снижаться, внешний вид профиля крыши менее важен, чем его функция…

Проблемы с гофрированным кровельным покрытием и низкоскатными крышами должны быть проблемой номер один для металлических крыш, потому что из всех моих видео на моем Youtube, одно ниже самое просматриваемое….

Справка AppliCad — Mod-Roof

Сложная крыша — это серия простых крыш. Итак, начните с базовой формы и начните добавлять архитектурные элементы — используйте группу функций Mod-Roof , чтобы добавить веранды, слуховые окна, голландские фронтоны, атриумы и многое другое одним щелчком мыши.

Mod-Roof> Hip To Gable Эта команда позволяет вам превратить бедренный конец в остроконечный конец.

После выбора команды вам будет предложено найти гребень, прикрепленный к бедру. Бедренный конец автоматически превращается в остроконечный конец. Типы линий границ автоматически меняются соответственно.

ДО ПОСЛЕ

, когда вы выбираете гребень, убедитесь, что вы щелкнули по линии гребня рядом с концом бедра, который вы хотите изменить. В противном случае, если на другом конце есть бедро, вы можете изменить другой конец.

После внесения изменений линия карниза под фронтоном помечается как «Нет», а линии граблей — как Баржа.


Mod-Roof> Gable to Hip Эта команда позволяет вам изменить фронтальный конец на бедренный конец.

После того, как вы выберете команду, вам будет предложено найти гребень, прикрепленный к фронтону. Затем вам будет предложено ввести шаг бедра. После этого фронтальный конец автоматически преобразуется в бедренный.

ДО ПОСЛЕ

Типы линий границ автоматически изменяются соответственно.


Mod-Roof> Change-Pitch Эта команда позволяет изменять наклон одной или нескольких плоскостей крыши.

После выбора команды вы выбираете одну или несколько плоскостей. Когда вы закончите, щелкните правой кнопкой мыши. Затем вы должны ввести новое поле для самолетов. После того, как вы это сделаете, плоскости будут пересчитаны.

Предполагается, что допускаются только небольшие изменения высоты тона. Если вы введете большое значение, то плоскость крыши все равно будет пытаться соответствовать, но смежные плоскости могут не обновляться по вашему желанию.

Чтобы выбрать плоскость, вы можете либо выбрать отметку в углу плоскости, либо включить штриховку плоскостей, выбрав Инструменты> Показать плоскости, , затем выберите плоскость (и) для изменения.


Mod-Roof> Split Gable Эта команда прикрепляет двускатную крышу к существующему концу фронтона.

Когда вы выбираете команду, вам будет предложено найти гребень на конце фронтона. Затем отобразится диалоговое окно «Разбить по умолчанию». Это предоставляет вам параметры для установки значений для нового фронтона.

Фиксированная сторона
Переключает между левым и правым и предполагает, что вы смотрите на фронтон снаружи.Если вы выберете левый, то левая сторона нового фронтона выровняется с левой стороной существующего фронтона и, наоборот, с правой стороной.

Сторона нового конька
Переключается между левым и правым, опять же, если смотреть снаружи, если смотреть внутрь. Если вы выберете «Слева», то гребень нового фронтона будет слева от существующего гребня и наоборот для правая сторона.

Смещение гребня
Это величина, на которую будет смещен гребень.

Глубина
Это глубина (длина) новой двускатной крыши.

Tuck under
Это глубина, на которую офсайд нового фронтона будет выступать под основной крышей.

После того как вы нажмете [OK] , новая крыша будет нарисована, а также объединена с существующей крышей.

На следующем рисунке показан раздвоенный двускатный двускатный двускатный крыша.

ДО ПОСЛЕ


Mod-Roof> Dutch Gable (a.k.a. ‘Boston Hip’)

Эта команда создает голландский фронтон на полном бедре или на летящем бедре. Вам необходимо знать расстояние по горизонтали от основания бедра до поверхности нового фронтона.

После выбора команды вам будет предложено найти гребень на бедре. Затем вы заметите мигающую линию у основания бедра, которая дает вам ориентир для измерения.

Кроме того, отображается диалоговое окно «Стандартные значения для голландского фронтона», в котором можно задать параметры для голландского фронтона.

Расстояние фронтона от основания бедра

Это расстояние от мигающей линии до фасада фронтона. Нулевое значение поместит лицевую часть фронтона у основания бедра. Положительное значение смещает грань фронтона к выбранной вершине гребня. Отрицательное значение смещает грань фронтона на другую сторону.

Gable Overhang
Это крайний выступ нового фронтона. Основание фронтона автоматически назначается фартуком.

На схеме ниже показано создание голландского фронтона.

ДО ПОСЛЕ


Прекрасный пример голландских фронтонов на крыше с разной высотой карниза в дополнение к линиям баржи (граблей) над главной дверью.


Команда Mod-Roof> Dormer позволяет нарисовать слуховое окно в одном из нескольких стилей. Доступные стили: фронтальный, бедренный, односторонний и ствол.

В изометрии слуховые окна представлены ниже:

Чтобы создать слуховое окно, щелкните команду Слуховое окно . Затем вам будет предложено выбрать карниз. При выборе карниза также выбирается плоскость крыши, на которую будет влиять слуховое окно, а также ориентация слухового окна. Точка на конце, ближайшем к тому месту, где вы выбрали линию карниза, начинает мигать, давая вам точку отсчета для размещения слухового окна.

Мансардные окна и бедра

Затем отображается диалоговое окно «Стандартные настройки слухового окна», в котором можно установить параметры слухового окна.

Эти параметры относятся к мансардным окнам Gable и Hip:

Диалоговое окно Dormer, наряду со многими другими более крупными и иногда более сложными диалоговыми окнами, имеет два режима — отображение Full и отображение Simple . Кнопки [ Больше ] и [ Меньше ], чтобы скрыть менее используемые функции программного обеспечения, пока они вам не понадобятся. Это очищает интерфейс и обеспечивает простой пользовательский интерфейс для начинающих пользователей.

Тип слухового окна Это тип слухового окна, который является одним из слуховых окон с фронтальным расположением, бедренным, односторонним или цилиндрическим.

Типичное слуховое окно для бедра

Шаг Это шаг слуховых самолетов.
Расстояние до центра слухового окна / Расстояние до края Это расстояние вдоль карниза до центральной линии или гребня слухового окна. Это расстояние от точки мигания. В качестве альтернативы, это расстояние до кромки карниза слухового окна, а ширина слухового окна измеряется от этого края. Функция представляет собой кнопку переключения.
Отступ от карниза Это расстояние от карниза до лицевой стороны слухового окна.
Ширина слухового окна Это ширина проема в крыше слухового окна.
Длина стороны / Высота над скосом Это длина прямого выступа слухового окна. Это переключается на высоту слухового желоба, если вы хотите зафиксировать слуховое окно по относительной высоте относительно линии карниза, к которой он прикреплен.

Передний свес Это выступ фронтона.
Боковой свес Это карнизный свес по бокам.
Ширина зазора Это ширина зазора, который будет создан от торца фронтона до карниза (или, точнее, на расстоянии от карниза в зависимости от следующего значения).
Смещение зазора до зазора карниза Это расстояние от карниза до зазора (см. Выше).
Боковой стиль Это стиль карниза мансардного окна. По умолчанию используется «Оба по горизонтали», но вы можете выбрать «Проецировать влево», «Проецировать вправо» или «Проецировать оба».
Материал слухового окна Это категория материалов, которую вы хотите применить к плоскости слухового окна — Металл, Плитка, Гонт, Низкий уклон и т. Д.
Тип карниза Позволяет вам выбрать тип карниза для слухового окна: фасция и желоб, только желоб, только фасция и нет.
Нарисовать боковые стенки? Если да, то также рисуются передняя и боковые стороны слухового окна. Если нет, они не рисуются. Вы можете не захотеть рисовать стороны, если слуховое окно выступает за линию карниза.
Вставьте на вершине бедра или вдоль бедра. См. Ниже для дальнейшего обсуждения.
Вставка вдоль бедра Позволяет вставлять слуховое окно вдоль бедра, как крылатый фронтон.См. Ниже для дальнейшего обсуждения.
Preview Это позволяет предварительно просмотреть вставку слухового окна перед тем, как зафиксировать его.

Слуховые аппараты на вершине бедра

Чтобы вставить слуховое окно, закрепленное в верхней части бедра, вы сначала нажимаете кнопку «Вставить на вершине», а затем прикрепляете к точке на вершине бедра. Затем слуховое окно рисуется в режиме предварительного просмотра, и вы можете принять или изменить параметры. Диалоговое окно слухового окна также изменено и теперь отображает следующие параметры.

Здесь вы можете изменить смещение от карниза до лицевой стороны фронтона, а также изменить ширину. Вы заметите, что эти два поля теперь являются переключателями.

Если щелкнуть по ним, диалоговое окно изменится и будет выглядеть следующим образом:

Теперь вы можете установить смещение фронтона относительно основания более высокого бедра. Вы также можете заставить слуховое окно принять ширину лицевой стороны слухового окна от бедра до бедра. Таким образом, вы можете использовать этот подход для создания голландских фронтонов.

Фактически, при использовании этого подхода точка вершины гребня фиксируется.

Вставка вдоль бедра

Когда вы нажимаете эту кнопку, вам предлагается найти линию бедра, а затем ввести некоторые начальные значения фиксации.

Введите расстояние от карниза до фасада слухового окна. Затем вы вводите расстояние от верхней части бедра до пересечения гребня с слуховым окном. После того, как вы нажмете [OK ], отобразится диалоговое окно Dormer Defaults.Изменения, которые вы сейчас вносите в параметры крепления, предполагают, что вершина гребня слухового окна остается в фиксированном положении.

Этот подход можно использовать для создания фронтонов на бедрах подобно команде Modify Roof> Flying-Gable .

Слуховые аппараты односкатные и ствольные

Для мансардного мансардного окна открывается следующее диалоговое окно.


Тип слухового окна Это тип слухового окна, который является одним из типов: Gable, Hip, Single Slope или Barrel.


Типичный односкатный слуховой проход или слуховой проход «skillion»

Шаг Это шаг слуховых самолетов.
Расстояние до центра слухового окна / Расстояние до края Это расстояние вдоль карниза до центральной линии или гребня слухового окна. Это расстояние от точки мигания. В качестве альтернативы, это расстояние до кромки карниза слухового окна, а ширина слухового окна измеряется от этого края. Функция представляет собой кнопку переключения.
Отклонение от карниза Это расстояние от карниза до лицевой стороны слухового окна.
Ширина слухового окна Это ширина слухового окна.
Длина Это длина мансардного окна.
Боковой свес Это карнизный свес по бокам.
Передний свес Это выступ фронтона.
Ширина зазора Это ширина зазора, который будет создан от торца фронтона до карниза (или, точнее, на расстоянии от карниза в зависимости от следующего значения).
Смещение зазора до карниза Это расстояние от карниза до зазора (см. Выше).
Материал слухового окна Это категория материала, которую вы хотите применить к слуховым покрытиям — Металл, Плитка, Гонт, Низкий уклон и т.д. & Желоб, Только желоб, Только фасция или нет.

Для слухового окна ствола открывается следующее диалоговое окно:

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
