Разновидности дюбель гвоздей: Виды дюбелей, их назначение и правильный выбор

Дюбель гвоздь – как правильно выбрать, крепить и вытащить?

Современный дюбель-гвоздь пришел на смену деревянным шкантам-чопикам, которые зачастую раскалывались на куски, рассыхались и плохо держались в несущей поверхности. Составной крепеж с распорной втулкой в разы ускоряет большинство монтажных работ, обеспечивая надежнейшее крепление мебели и других изделий.

Что такое дюбель-гвоздь?

Ассортимент крепежных деталей существует огромный. Нужно знать, как выглядит дюбель-гвоздь, разбираться в его разновидностях, чтобы подобрать лучший способ монтажа для работы. В самом распространенном варианте он представляет собой составное изделие из двух предметов – гвоздя и дюбеля. При забивании стержня распорная часть расширяется и фиксируется в поверхности. Дюбель и гвоздь может выполняться из разных материалов, чаще в зависимости от условий используется прочная сталь или пластик.

Зачем нужен дюбель-гвоздь?

Основное предназначение данного изделия – надежно укрепиться в несущей поверхности. Дюбель-гвоздь по бетону или кирпичу разрешает значительно ускорять темп работ. Наличие ограничительной манжетки помогает не заглублять чрезмерно шляпку в поверхность. Сейчас для фиксации рейки не требуется делать точнейшую разметку. Отверстия просверливаются непосредственно в планке и прямо через них вбиваются приготовленные дюбель-гвозди. Шлицы на шляпках выполняются для упрощения демонтажа изделий.

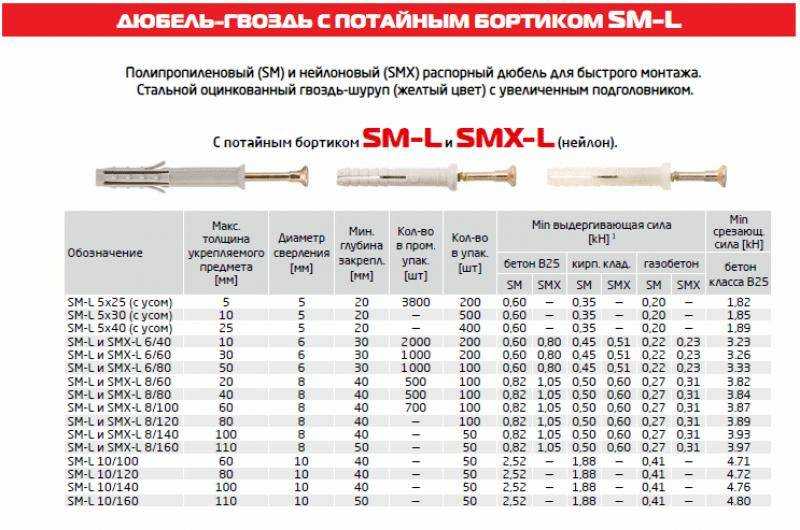

Дюбель-гвоздь – характеристики

При подготовке к строительным работам нужно приобретать массу расходного материала. Монтажный дюбель-гвоздь в зависимости от разновидности и размера обладает разными техническими характеристиками. Рассмотрим основные параметры этого крепежа (минимальные и максимальные данные) на примере полипропиленовых изделий с потайным бортиком:

1. Обозначение дюбель-гвоздей – от 6х40 до 10х100.
2. Do — отверстие под дюбель (от 6 до 10 мм).
3. L – длина дюбеля (от 40 до 100 мм).
4. Ds – диаметр гвоздей (от 4 до 7 мм).
5. Ls – длина гвоздей (от 42 до 102 мм).
6. T – глубина отверстия под дюбель-гвоздь при сквозном монтаже (от 50 до 150 мм).
7. H – глубина анкеровки (от 30 до 50 мм).
8. Da – толщина прикрепляемого изделия (от 10 до 100 мм).
9. Величина вырывающей силы (для бетона В25) – от 1,6 до 2,4 кН.
10. Величина срезающей силы (для бетона В25) – от 1,8 до 4,1 кН.
11. Вес 100 шт. дюбель-гвоздей – от 3,3 до 15,32 кг.

Что лучше дюбель-гвоздь или дюбель-шуруп?

В обоих случаях мы имеем изделия, состоящие из двух элементов – распорной части и стержня (гвоздя, шурупа). Главное, чем отличается дюбель-гвоздь от дюбель-шурупа – способом установки в несущей поверхности. В первом случае требуется вбивать гвоздь, а в варианте с шурупом крепеж вкручивается электрическим приспособлением или отверткой. Рассмотрим достоинства и минуса каждого варианта.

Дюбель-гвоздь:

1. Монтаж происходит быстрее.
2. Подходит для установки в любую полнотелую стенку кроме гипсокартона.
3. По причине ударных нагрузок усиливается риск разрушения лицевой поверхности.

Дюбель-шуруп:

1. Установка происходит дольше.
2. Демонтаж облегчен.
3. Крепление считается более надежным.
4. Меньше риск повреждения фасадной части.

Что лучше дюбель-гвоздь или саморез?

Сравнивать оба вида крепежа неправильно, они предназначены для работы в разных условиях. Отлично подходит дюбель-гвоздь для кирпича, бетона, плотного пеноблока. Шурупы рекомендуются для пластика, ДСП или древесины. В податливом материале при вкручивании образуются витки внутренней резьбы, удерживающие изделие от вырывания. Если предстоит работа с металлом, прочными сортами пластмассы или породами дерева, то лучше применять саморезы с острым кончиком или сверлом.

Виды дюбель-гвоздей

В зависимости от условий строителям приходится пользоваться разными инструментами. Например, крепление предмета на бетонной или гипсокартонной стенке имеет существенное отличие. В некоторых случаях важность имеет усиленная прочность стержня, в другом месте – теплопроводность и влагостойкость. Даже простой с виду забивной дюбель-гвоздь имеет несколько разновидностей, которые отличаются не только размерами и материалом, но и способом монтажа.

Распространенные виды дюбель-гвоздей:

1. Дюбель-гвоздь для ручного монтажа.
2. Дюбель-гвоздь под пистолет – монтаж осуществляется при помощи автоматического устройства, что крайне ускоряет ход работ. Распорная часть у него отсутствует. Гвоздь выполнен из прочнейшей стали (твердость 53-56 HRC, изгиб не больше 0,1 мм).
3. Акустический дюбель-гвоздь – при изготовлении крепежа используется не металл, а пластик и стекловолокно, что препятствует возникновению коррозии или прохождению холода. Расходный материал данного типа используется для монтажа теплоизоляции, звукоизоляции, кабель-каналов, декора.
4. Дюбель-гвоздь «зонт» – имеет широкую шляпку и длинное тело, используется для фиксации теплоизоляции.

Пластмассовые дюбель-гвозди

Стаканчик из синтетического материала имеет распорную и нераспорную поверхность. Пластиковый дюбель-гвоздь оснащен манжетой, которая препятствует проваливанию крепежа внутрь поверхности. Наличие зубчатых элементов не дает прокручиваться изделию в отверстии. Перечислим распространенные разновидности пластикового крепежа:

1. Универсальный дюбель – используется вместе с шурупами по дереву и ДСП, винт-шурупами, подходит для пустотелых и полнотелых материалов.
2. Распорный дюбель S – нейлоновый крепеж имеет двухсторонний распор. Отсутствие упорной кромки разрешает прятать дюбель внутри штукатурки.
3. Распорный дюбель M-S – подходит для работы со стандартными болтами или резьбовыми шпильками.
4. Дюбеля для газобетона GB – наличие спиральных ребер разрешает обеспечить прочнейшую посадку в мягком материале.
5. Дюбеля для монтажа ступенек ТВ/ТВВ – имеют удачную геометрию поверхности для предотвращения скрипа, вибрации. Крепеж марки ТВ имеет маленький распор для установки в стальном профиле.

Металлические дюбель-гвозди

Использование стальной распорной гильзы приводит к удорожанию сметы, но разрешает увеличивать расчетную нагрузку. Металлический дюбель-гвоздь для пеноблока, кирпичных сооружений или бетонных конструкций устанавливается аналогично пластиковому крепежу. Перечислим достоинства и минусы такого изделия:

1. Высокая несущая способность.
2. Металл не растягивается со временем.
3. Оцинкованная или нержавеющая гильза устойчива к коррозии.
4. Большой выбор крепежа.
5. Простой монтаж.
6. Стоимость дюбель-гвоздей из металла выше.
7. Нужно учитывать, что стальной крепеж может создавать большее напряжение, поэтому его лучше располагать дальше от края.

Как выбрать дюбель-гвоздь?

При покупке расходных материалов следует учитывать их конструктивные особенности. Например, дюбель-гвоздь для утеплителя имеет удлиненное тело, чтобы насквозь проткнуть блок из минваты или пенопласта, и широкую шляпку для удержания мягкого материала. Форма пластиковой головки должна отвечать условиям крепления. Конусообразные шляпки «впотай» рекомендуются для оконных рам или деревянного бруса. При фиксации металлических кронштейнов требуется более плотное прилегание шляпки к плоскости. С учетом типа несущего основания подбирается распорная часть крепежа:

1. Для прочного основания, где анкеровка происходит за счет силы трения, подойдет универсальный дюбель-гвоздь.
2. В пористых блоках анкеровку производят за счет особенной формы гильзы. Например, дюбель-гвозди для газобетона обладают спиральной распорной частью.

Дюбель-гвоздь – размеры

Разбираться в типоразмерах данного крепежа очень просто. Подбирая дюбель-гвоздь для гипсокартона, пеноблоков или кирпича, нужно точно знать толщину прикрепляемого материала и расчетную нагрузку. Первая цифра на маркировке обозначает наружный диаметр распорной части, а вторая цифра – ее длину. Для крепежа с полипропиленовыми распорными втулками существуют следующие типоразмеры:

• 6х40;
• 6х60;
• 6х80;
• 8х60;
• 8х80;
• 8х100;
• 8х120;
• 8х140;
• 10х100.

Дюбель-гвозди для автоматического пистолета имеют меньший выбор типоразмеров:

• 4,5х30;
• 4,5х40;
• 4,5х50;
• 4,5х60;
• 4,5х80;
• 5х100.

Как крепить дюбель-гвоздь?

Разобравшись в типоразмерах, научившись пользоваться ударной дрелью и перфоратором, устанавливать конструкции при помощи этого крепежа очень легко. Инструкция, как использовать дюбель-гвоздь, отличается простотой:

1. Намечаем центр отверстия.
2. Пробиваем перфоратором отверстие нужного диаметра с учетом маркировки.
3. Длина отверстия должна быть на 5-6 мм длиннее используемого дюбеля.
4. Желательно очистить отверстие от пыли пылесосом.
5. Аккуратно забиваем распорный патрон дюбеля молотком.
6. Забиваем гвоздь, при надобности оставляя 2-3 мм для крепления подвеса.
7. В случае фиксации кронштейнов или планок дюбель вставляется сверху через монтажное отверстие в изделии.

Как вытащить дюбель-гвоздь?

Нередко при демонтаже пластиковая часть накрепко застревает в поверхности. Чтобы вытащить дюбель-гвоздь для бетона или другого материала умельцами изобретено несколько хитростей:

1. Вкручиваем саморез в распорный стаканчик и затем плоскогубцами вытаскиваем изделие из стенки.
2. В серьезных случаях вместо плоскогубцев лучше использовать гвоздодер.
3. Если кончик шурупа обломан, то можно расплавить пластиковую деталь настолько, чтобы открывшейся поверхности хватило для сцепления с плоскогубцами.
4. Металлический дюбель-гвоздь придется вначале немного расшатать, чтобы вытащить из стенки.
5. Если металлическая часть выступает очень мало, то требуется перфоратором выполнить углубление вокруг шляпки, чтобы уменьшить сцепление с материалом и освободить часть дюбеля для удобного хвата.

область применения, характеристики и виды

В строительных работах используется множество крепежных элементов. Распространенный из них — дюбель-гвоздь 6х40 мм. Основная сфера применения таких элементов — частное строительство. Их используют для крепления металлопрофилей, кабелей, желобов, подвесных предметов и плинтусов. Главная особенность их в том, что они обеспечивают надежную фиксацию деталей к поверхности на долгий срок.

• Характеристики крепежей
• Разновидности дюбелей
• Особенности работы

Характеристики крепежей

Дюбель 6х40 покрыт пластиковой оболочкой, выполняющей распорное действие. Главный стержень изготовлен из оцинкованной стали. Отверстие для такого крепежного элемента проделывается с помощью сверла на 6 мм. После сверления закрепляется гильза, а затем уже обычным молотком забивается гвоздь.

Если любой другой крепежный элемент в будущем после установки уже нельзя будет снять, то гвоздь 6х40 может быть выкручен с помощью отвертки. Диаметр пластикового элемента такого дюбеля — 6 мм, а длина — 4 см. Сам гвоздь длиннее на полсантиметра, но диаметр его меньше на 2 мм.

Дюбель-гвоздь 6 на 40 может быть вкручен в дерево, кирпич или бетон. Крепежный элемент выполнен таким образом, чтобы с его помощью можно было быстро устанавливать и закреплять различные предметы.

Главный элемент такого метиза — уменьшающийся в диаметре книзу конусообразный металлический гвоздь. Его можно вбивать в стену с помощью молотка. Для его закрепления в поверхности можно также использовать шуруповерт: для этой цели на него специально нанесена резьба. Если работу хочется выполнить как можно быстрее, то лучше использовать молоток.

Разновидности дюбелей

По мере проникновения крепежа в стену его пластиковый элемент расширяется и поэтому надежно фиксируется. На одном из концов имеется манжетка, предназначенная для предотвращения полного погружения крепежного элемента в поверхность стены.

Форма этих манжеток может быть разной, и в связи с этим выделяются несколько разновидностей дюбелей:

1. «Гвоздь-грибок». Его верхняя часть круглая. Используется в том случае, если требуется увеличить прижимную силу. Поскольку такая манжетка обладает немалой толщиной, давление распределяется равномерно, а прикрепляемый предмет не повреждается. После вкручивания или вбивания «грибка» его верхняя часть остается снаружи.
2. «Гвоздь-потай». Применяется, если нужно скрыть головку крепежного элемента в стене. Шляпка гвоздя может иметь ровную поверхность. В этом случае для его фиксации в стене используется только молоток, при этом обратный процесс, то есть вытаскивание уже зафиксированного гвоздя, не представляется возможным.

Однако чаще всего на шляпке имеются углубления, которые позволяют использовать для вкручивания такие приборы, как шуруповерт или отвертка. Если дюбель был с их помощью вмонтирован в стену, то его можно будет вытащить в случае необходимости. Их можно использовать многократно.

Дюбели изготавливают из разных материалов. Металлические крепежи обычно используются для фиксации предметов к стене из цемента или из гипсокартона.

Чаще всего в хозяйстве применяются из пластика. Если их установить в бетонную стену, они смогут выдержать нагрузку до 450 кг. Если же стена, в которую они вкручены, кирпичная, то максимально допустимая нагрузка будет чуть меньше 400 кг.

Крепежи такого типа подразделяются также на несколько разновидностей, в зависимости от вида закрепления:

1. Дюбель, предназначенный для монтажа вручную. Обычно он имеет резьбу. Его можно без проблем выкрутить из поверхности, используя для этого обычную отвертку.
2. Дюбель, предназначенный для фиксации посредством строительного пистолета. Такое закрепление может выдержать серьезные нагрузки. Если нужна особо прочная фиксация, то лучше использовать именно эту разновидность дюбель-гвоздей.

Особенности работы

В креплении предметов посредством дюбелей нет ничего сложного. Работа по подготовке и использованию крепежей заключается в следующем:

1. С помощью дрели необходимо просверлить несколько отверстий в той детали, которую планируется присоединить к поверхности. Чем тяжелее эта деталь и чем больше ее размеры, тем больше отверстий нужно в ней проделывать.
2. Взять рулетку, карандаш и определить на самой поверхности стены места крепления. Разумеется, в этих местах также нужно проделать отверстия с помощью перфоратора.
3. В готовые отверстия сначала устанавливаются пластиковые элементы, а затем, после прислонения детали к месту фиксации, вбиваются молотком или вкручиваются шуруповертом металлические гвозди.

Дюбель 6 на 40 позволяет создать надежную фиксацию предметов в тех местах, где трудно работать шуруповертом. Одно из основных достоинств таких метизов — скорость монтажа. С помощью дюпель-гвоздей можно выполнить облицовку стены гипсокартонными листами или теплоизоляцию как с внутренней, так с внешней поверхности стены.

Таблица размеров ногтей — различные размеры и диаметры ногтей

Изображение предоставлено: KYTan/Shutterstock. com

Гвозди используются в различных строительных работах, например, при изготовлении коробок, сборке мебели и т. д. Хотя они не так четко определены, как крепежные винты и гайки, которые должны соединяться друг с другом, гвозди в некоторой степени стандартизированы, особенно те, которые используются для строительных целей. В следующей статье приведены некоторые стандартные размеры гвоздей и кратко описан широкий ассортимент гвоздей, доступных в таблицах длины гвоздей.

Стандартные размеры гвоздей/размеры гвоздей

Приведенные ниже таблицы размеров гвоздей иллюстрируют отраслевые стандарты размеров гвоздей и их размеров. Под «размером ногтя» «размер пенни» (также известный как пеннивейт) относится к стандартной единице ногтя. Гвозди измеряются в пенни, как полагают, с древних времен, когда гвозди продавались по пенни. В то время аббревиатура для пенни была d, поэтому размеры гвоздей описывались как 2d гвозди, 3d гвозди и т. д. Таким образом, 16-пенсовый гвоздь также описывается как 16-дюймовый гвоздь, а 8-пенсовые гвозди обозначаются аббревиатурой 8-d гвозди. Однако пеннивейт не соответствует точно весу гвоздя, толщине или другим измерениям; например, обычные гвозди 10d имеют длину 3 дюйма, диаметр головки 5/16 дюйма и диаметр 9измерительный хвостовик.

Хотя пенни-система все еще широко используется, она считается устаревшей, и некоторые международные поставщики ее не используют. Диаметр и длина стержня относятся к части стержня гвоздя, называемой стержнем, который вбивается в поверхность. Головка — это, конечно, верхняя часть, по которой ударяют, чтобы вбить гвоздь в материал.

Таблица 1 – Размеры гвоздей (обычные гвозди)

Таблица 2 – Размеры гвоздей (коробчатые гвозди)

Таблица 3 – Размеры гвоздей (кольцевые и резьбовые гвозди)

Типы гвоздей

Существует множество типов гвоздей. Гвозди рассчитаны на сопротивление как выдергиванию, так и сдвигу, при этом прочность на сдвиг определяется в основном диаметром стержня и прочностью на вырыв, зависящей от этого, а также конструкцией стержня. Гвозди, используемые для каркаса, обычно имеют гладкие стержни, поскольку они в основном используются для поддержки боковых нагрузок, где сопротивление выдергиванию играет лишь небольшую роль. Таким образом, обычный гвоздь адекватно служит в этой ситуации.

Сопротивление вытягиванию увеличивается за счет добавления к хвостовику колец, резьбы или того и другого. Эти так называемые гвозди с деформированным стержнем используются в других аспектах строительства, чтобы гарантировать, что гвоздь не вырвется, например, из-за ударов ветра или пешеходного движения. Гвозди с резьбовым стержнем вращаются при вбивании в дерево или каменную кладку, а гвозди с кольцевым стержнем способствуют заклиниванию между гвоздем и древесными волокнами. Гвозди с кольцевым стержнем часто используются в мягкой древесине, в то время как зазубренные стержни увеличивают удерживающую способность гвоздей в твердой древесине.

немного меньше обычных гвоздей и используются там, где сила удержания не имеет большого значения, например, для изготовления ящиков и аналогичных ненесущих конструкций.

варьируется от блестящей стали для использования внутри помещений до электрооцинкованного или оцинкованного покрытия для наружных работ. Нержавеющая сталь также используется там, где могут быть видны гвозди, например, для подвешивания натурального сайдинга. Другие специальные материалы, такие как медь, доступны для нестандартных применений. В то время как большинство гвоздей сделаны из проволоки, некоторые гвозди «обрезаются», например те, которые используются для забивания гвоздей в каменную кладку.

также различаются в зависимости от области применения. Например, кровельные гвозди имеют тонкие широкие шляпки, которые ровно лежат под последующей черепицей и обеспечивают широкую опорную поверхность на материале, чтобы предотвратить его разрыв. Отделочные гвозди имеют маленькие шляпки, которые слегка захватывают древесину, но позволяют утопить гвозди под поверхностью, а затем зашпаклевать. Напольные гвозди, используемые для укладки чернового пола, также имеют более широкую плоскую головку — и обычно также имеют кольцевой стержень — опять же, чтобы ровно лежать под готовым полом и обеспечивать защиту от ослабления досок и появления скрипа.

Специализированных гвоздей предостаточно. Двусторонние или дуплексные гвозди используются для временного строительства, например, для установки строительных лесов, где одна головка позволяет полностью забить гвоздь в древесину, а вторая головка позволяет вытащить гвоздь после завершения работы. Пружинные кровельные гвозди используются для крепления профнастила. Гвозди для обивки имеют широкие куполообразные головки, чтобы придать мебели законченный вид.

Некоторые гвозди имеют покрытие, например гвозди с грузилами, для увеличения сопротивления выдергиванию. Бетонные покрытия, наносимые на стержни гвоздей, предназначены для придания шероховатости поверхности стержня для лучшего сцепления с древесиной. Виниловые покрытия на гвоздях плавятся при вбивании, а затем затвердевают для улучшения сцепления стержня гвоздя с древесиной.

Шурупы по дереву отняли часть рынка у гвоздей из-за разработки приводных шурупов. Конструкция палубы является одним из таких примеров, где преобладают резьбовые крепления, поскольку винт обеспечивает превосходную удерживающую способность против подъема ветром. Для структурных работ гвозди по-прежнему являются предпочтительным методом крепления из-за их превосходной прочности на сдвиг.

Резюме

В этой статье представлено краткое обсуждение размеров гвоздей и стандартных размеров гвоздей. Для получения дополнительной информации о сопутствующих продуктах или процессах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах. Подробное техническое обсуждение сопротивления выдергиванию гвоздей см. в этой статье Лаборатории лесных товаров Министерства сельского хозяйства США.

Другие сопутствующие инструменты и крепежные детали

• Таблица размеров шестигранного ключа/ключа
• Эволюция производства болтов
• Общая терминология резьбы
• Типы заклепок
• Типы болтов
• Удаление ржавчины с гаек и болтов
Болты с головкой
• и шпильки с головкой
• Операция с заклепочным пистолетом
• Как работает болт

Направляющие для сопутствующих инструментов

• Лучшие пилы по бетону
• Лучший локатор автоматических выключателей
• Лучшие производители и поставщики бензопил в США
• Лучший мультитул
• Лучший тактический фонарь
• Лучшие толкающие метлы
• Лучший перезаряжаемый фонарик 2021 года
• Лучшая сетевая дрель
• Лучшая аккумуляторная дрель
• Лучший набор торцевых ключей
• Лучший универсальный нож
• Лучшие анкеры для гипсокартона в
• Лучшая сумка для инструментов для плотников
• Лучшая расширяющаяся пена
• Лучший сварочный аппарат для начинающих
• Лучшая головоломка
• Лучший органайзер для инструментов
• Лучшая кисть для отделки салона
• Самая мощная аккумуляторная дрель

Больше из оборудования

Какие бывают типы ногтей? | Сообщения в блогах

Гвозди — это крепежные детали, состоящие из гладкого куска металла цилиндрической формы. У них острый конец на одном конце и плоская головка на противоположном конце. Эта в остальном базовая конструкция позволяет легко вбивать их в деревянные конструкции и предметы. Однако даже если вы использовали гвозди в деревообработке, вы можете быть незнакомы с некоторыми их соответствующими терминами. Ниже приведен глоссарий некоторых наиболее распространенных терминов, связанных с ногтями. Почти каждый использовал или, по крайней мере, видел обычный гвоздь, ниже оба распространенных и необычных типа гвоздей сломаны.

Коробка

Коробка — это тип гвоздя, который характеризуется тонкой шляпкой и стержнем. Все гвозди имеют шляпку и стержень. Головка — это верхняя часть гвоздя, а стержень — гладкое тело гвоздя цилиндрической формы. Коробчатые гвозди — это просто крепежные детали с более тонкой головкой и стержнем, чем у традиционных гвоздей.

Штифт

Штифт — это тип конического гвоздя. Большинство ногтей не сужаются. Скорее, они идут прямо от головы к кончику. Гвозди Brad отличаются от традиционных ногтей коническим дизайном. У них также есть частичная головка, которая тоньше и меньше, чем у традиционных гвоздей.

Helix

Гвозди Helix отличаются от традиционных гвоздей тем, что не имеют гладкого цилиндрического стержня. Вместо этого они имеют вал квадратной формы. Использование стержня квадратной формы позволяет надежно вставлять спиральные гвозди в конструкции или предметы.

Оцинкованные

Встречаются оцинкованные гвозди. Как и другие оцинкованные крепежные детали, оцинкованные гвозди отличаются наличием на их поверхности защитного покрытия. Во время гальванизации на поверхность ногтя наносится тонкий слой цинка. Этот цинк действует как щит, защищающий гвоздь от ржавчины и коррозии.

Дуплекс

Не все гвозди имеют одинарную шляпку. Дуплексные гвозди, например, имеют две головки. У них есть стандартная голова вверху, за которой следует вторая голова чуть ниже. Также известные как гвозди для строительных лесов, они часто используются в строительных лесах, потому что их можно легко извлечь.
