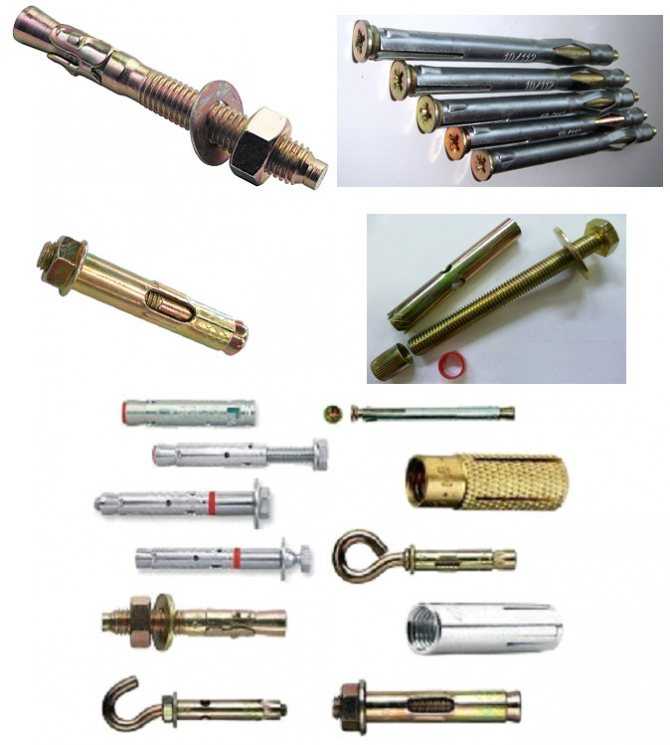

Виды и типы анкерной техники

На самом деле, существует не слишком много разновидностей анкеров. Дело в том, что они объединены по единому принципу – по принципу функционирования. По сути, анкер – это самостоятельный крепежный вид, который состоит из нескольких важных элементов. При этом, иногда анкеры являются неразъемными.

Начнем с самых востребованных видов анкеров. Клиновой анкер или шпилька относится именно к таким разновидностям. Основное его применение – это наружные работы. Например, промышленное строительство. Такие анкера можно встретить в рекламных стойках или газетных щитах, которые крепятся к фундаментным блокам. Что касается использования в быту, то такие модели применяются для закрепления к стенам и потолкам спортивных снарядов, арматуры для приборов освещения, электронной аппаратуры и других подобных предметов.

Винтовые анкеры очень похожи по своей конструкции на предыдущие модели.

Забивные анкеры имеют простое строение. Здесь имеется стальная шпилька, шляпка которой относится к стопорному типу. Клин, имеющийся в конструкции, укреплен в подвижном состоянии. Для клиновых анкеров необходимо просверлить отверстие, куда анкер забивается с помощью молотка. После этого происходит расклинивание.

Анкеры с подрезкой используются для крепления в основания полнотелого типа. Это может быть бетон, природный камень и другие материалы. Существует несколько типов металлов, которые применяют в производстве.

Распорные анкеры помещаются в отверстие. Затем необходимо закрутить головку винта или болта. Это приводит в действие процесс разжимания распорного кольца, которое расположено на задней части. Как и предыдущий вариант, такие анкера используются в полнотелых основаниях. Может иметь оцинкованное покрытие.

Пружинные анкеры складные, со вставленной шпилькой – это гильза из металла, которая применяется внутри подшивного потолка, через перегородки глухого типа, а также там, где стены имеют те или иные пустоты. При монтаже необходимо проделать отверстие, куда затем вставляется сложенный анкер. После того, как изделие проникает в пустоты, лепестки разжимаются в них, плотно удерживая конструкций. Окончательная реакция происходит с помощью ключа.

Анкеры-гильзы, как можно понять из названия, имеют форму гильзы. В конструкции имеется болт, а сама гильза имеет просечки. При закручивании болта, происходит разжимание гильзы по просечкам и последующее расклинивание анкера внутри отверстия. Используются в полнотелом бетоне, буте, кирпиче и гранитных поверхностях.

Анкеры со сменными пружинами

Анкеры-крюки предназначены для создания растяжек и подвесов. Они отличаются от остальных разновидностей тем, что здесь имеется крюк, заменяющий собой болт или винт. Также встречаются разновидности с кольцами.

Специальный забивной анкер, предназначенный для газобетона. Такой анкер самый простой в применении – для монтажа понадобится только молоток. Это существенно упрощает процесс подвешивания различного рода инженерного оборудования, например, кондиционеров, настенных обогревателей, газопроводов и так далее. Использовать такие детали стоит исключительно с пористыми бетонами.

Большой выбор анкеров Вы найдете на страницах нашего каталога.

Анкеры — виды, назначение, различия: tvin270584 — LiveJournal

Если требуется закрепить крупную или тяжелую конструкцию на кирпичной или бетонной стене, используют анкеры. В отличие от

Чтобы правильно подобрать крепеж, который выдержит вес тяжелого предмета и не приведет к трещинам в стене, необходимо знать, какие виды анкеров существуют для выполнения разных задач. В статье мастер сантехник расскажет, какие бывают виды анкеров, их конструкция и области применения.

Особенности анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Конструкция анкера

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см2 (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Классификация

По срокам эксплуатации выделяются анкеры:

• Постоянные.
• Временные.

По размерам крепежные элементы разделяются на:

• Малые (длиной до 5,5 см и диаметром до 0,8 мм).
• Средние (длиной до 12 см и диаметром до 1,2 см).
• Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

• Для плотных бетонных, кирпичных или каменных материалов.
• Для пустотелых кирпичных и бетонных оснований.
• Для листовых материалов.
• Гипсокартона, древесно-стружечных и волокнистых плит.

По способу крепления выделяются:

• Механические. Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).
• Химические. Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Механические анкеры по технике введения в основание разделяются на следующие типы:

• Клиновые.
• Распорные.
• Забивные.
• Винтовые.
• Разжимные.
• Пружинные.

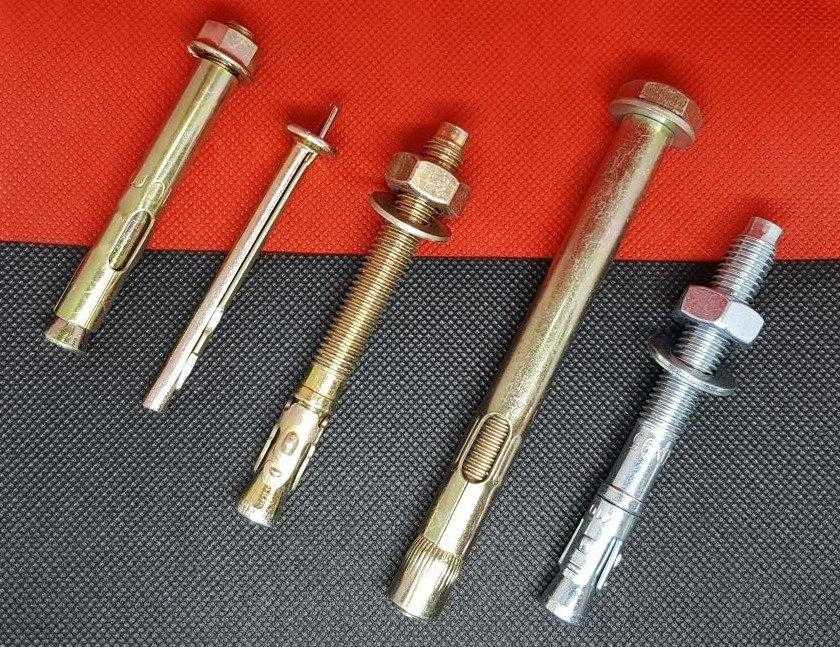

Распорный анкер

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании. Используется с плотными строительными материалами без пустот. Оптимален как для окончательного закрепления деталей, так и временного монтажа.

Разжимной анкер

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Из за своей сложной конструкции, стоит дорого, а потому применяется только профессионалами. При вкручивании он сильно распирает торцевую часть.

Такой анкер обладает большой удерживающей способностью. Благодаря большому расширению торца он отлично держится в пустотелых материалах. Поскольку крепление очень надежное, отпала необходимость в большой монтажной глубине и анкер подходит для тонких стен и перегородок, обеспечивая высокую несущую способность.

Клиновый анкер

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Поскольку фиксация осуществляется только в месте распирания клина, крепеж подходит для полнотелых кирпичей, бетонных плит и блоков. Анкера пригодны для фиксации среднетяжелых и тяжелых конструкций в вертикальных стенах и потолочных перекрытиях.

Пружинные анкеры

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

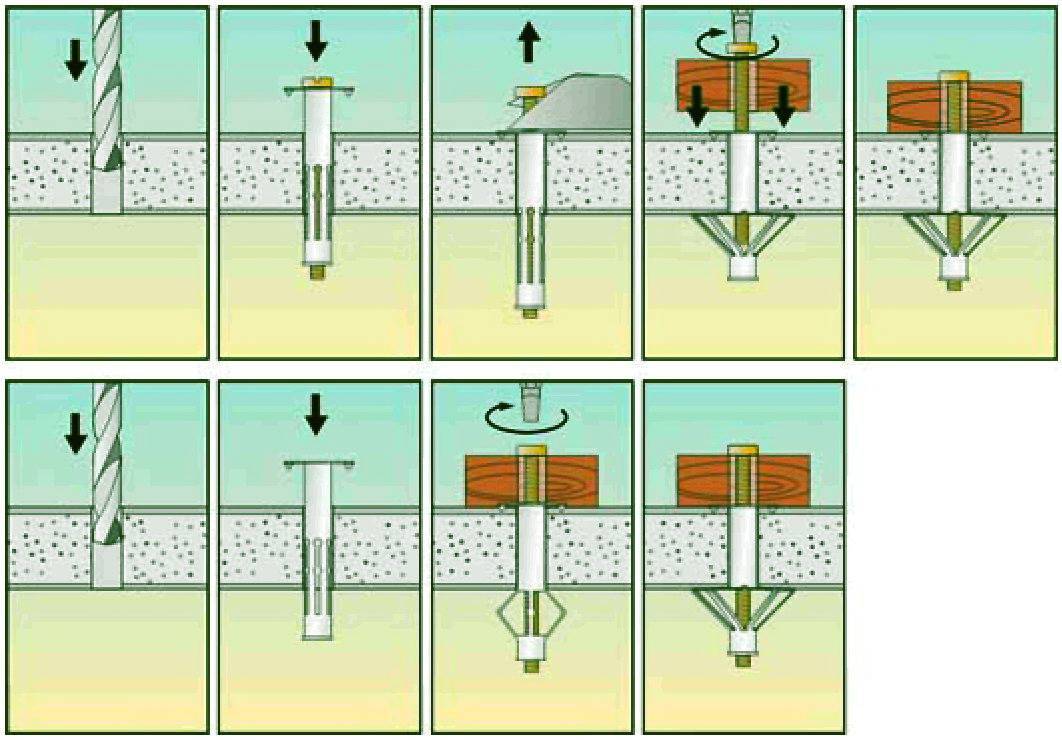

Анкер винтовой (Дюбель MOLLY)

Винтовые анкеры, или болты Молли, состоят из металлической «рубашки» с длинными продольными прорезями посередине. Внутренний торец оснащен припаянной гайкой. Вкручивание винта обеспечивает сокращение длины дюбеля и раскрытие центральной части по четырем направлениям в виде зонтика.

Выполнить это можно отверткой, шуруповертом или специальным пистолетом. Чтобы гильза не прокручивалась, у ее бортика есть внутренние зубцы, впивающиеся в материал-основание.

Дюбели «Молли» или анкеры винтового типа используются для крепления деталей к листовым основаниям. Это могут быть: листы гипсокартона, ДСП, МДФ, фанера. Большой вес зафиксировать не получится — максимальная нагрузка на один анкер не более 25 кг. Но даже этого достаточно, чтобы подвесить к фальшпанели полки, зеркало или небольшие шкафы.

Анкер забивной

Выполняется из латуни или стали. Имеет полую гильзу с прорезями на одном конце. В отличие от предыдущих типов толщина стенок оболочки увеличена. Это позволяет забивать гильзу молотком в предварительно просверленное отверстие в стене. Внутри «рубашки» есть резьба, под которую подбирают болт или винт. Вкручивание обеспечивает расширение противоположной части и фиксацию в материале.

Забивной принцип монтажа обеспечивает ускоренную установку большого количества анкеров, поэтому они применяются там, где нужна высокая скорость крепления. Еще такой тип анкера не требует большой глубины и подходит для тонких стен. С ним можно использовать винты с плоскими шляпками, чтобы крепление не выступало над поверхностью.

Но невысокая распирающая способность делает этот тип пригодным только для плотных материалов. Еще важна высокая точность подбора диаметра сверла и правильное выполнение отверстия (нельзя разбивать край или сверлить слишком долго на одном месте). Если диаметр отверстия окажется слишком мал, забить анкер не получится. При большом диаметре элемент зафиксируется недостаточно плотно.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорный анкер

Крепежный элемент относится к более сложному типу, чем вышеописанные. Он состоит из шпильки с резьбой, продетой в стальную гильзу. Гильза имеет две независимые части. На конце каждой из них предусмотрены четыре прорези для расширения. Заканчивается шпилька с одной стороны конусной муфтой на резьбе, а с другой — гайкой с шайбой для стягивания. При закручивании конус начинает давить на первую гильзу, заставляя ее войти во вторую. В итоге металлическая «рубашка» расширяется сразу в нескольких местах, образуя множественные точки сцепления.

За счет расширения удерживающей части сразу в нескольких местах по всей длине, двухраспорные анкеры подходят не только для полнотелых, но и пустотелых строительных материалов. Например, при монтаже в пустотелый кирпич, извлечь рывком или статической нагрузкой гильзу будет невозможно. Крепеж активно применяется там, где существует высокая продольная нагрузка и вероятность выдергивания.

Гвоздевые анкеры

Бывают двух типов. В одном случае это полая гильза с большой шляпкой с одной стороны и прорезями на другой. Снаружи есть гвоздь, который вбивается в гильзу, расширяя противоположный торец. Монтаж предусматривает предварительную подготовку отверстий диаметром 6 мм. Все быстро и просто, но соединение получается неразборным — шляпка гвоздя утапливается в гнездо полностью и достать ее невозможно.

Вторая разновидность имеет литой стержень цилиндрической формы со сточенной продольной стороной. К ней прилегает ответная часть — клин, торец которой выступает за бортик наружу. Воздействие по нему молотком расклинивает штифт.

Чтобы подвижная часть не выпала самопроизвольно при ношении крепежа в сумке, с обеих сторон шляпки есть небольшие выступы, удерживающие гвоздь на месте. Ударом молотка они легко сминаются, открывая гвоздю путь вглубь.

Гвоздевые анкеры используются для монтажа подвесных потолков из гипсокартона и других панелей. В таком случае не требуется предварительная обрешетка из профиля или бруса и крепление можно осуществлять непосредственно в бетон.

Рамный анкер

Элемент имеет винт со шлицами под биту, головка которого выполнена с конусом. На противоположном краю винта есть конусная гайка. Все это размещено в полой гильзе с прорезями на обеих торцах.

При закручивании винта расширяются сразу оба края, что обеспечивает надежную фиксацию. Чтобы металлическая оболочка не проворачивалась на старте, на ней предусмотрены ребристые выступы. Для установки рамного анкера требуется просверлить отверстие дрелью и хорошо очистить его от пыли, иначе сила сцепления с внутренней поверхностью снижается.

Рамные анкеры часто используют для фиксации оконных блоков в стеновых проемах. Они подходят как для пластиковых, так и деревянных изделий. Еще с их помощью удобно устанавливать межкомнатные двери.

Анкер хорошо удерживается как в самом материале-основании, так и в прикрепляемой детали за счет расширения с двух сторон. Плоская головка винта обеспечивает установку крепежа заподлицо, не портя эстетичность.

Химические анкеры

Этот тип анкеров отличается принципом работы — крепление осуществляется не за счет механического распирания в стене, а благодаря приклеиванию, т.е. соединению на химическом уровне. Такие анкеры — это двухкомпонентная паста на основе синтетической смолы и отвердителя. При контакте с воздухом вещество застывает.

Пока средство эластичное, внутрь вставляется болт, шпилька, саморез или другой крепеж. Веществу нужно дать время, чтобы застыть. После этого допускается нагрузка.

Химические анкеры выпускаются в тубах под монтажный пистолет или в виде небольших капсул. Первый тип актуален для большого объема работ, когда требуется установить множество крепежей. Предварительно в стене сверлятся отверстия, потом при помощи пистолета туда выдавливается средство и вставляется шпилька.

В случае крепления в пустотелые материалы, необходимо применять сетчатую гильзу для химического анкера.

Капсулы предназначены для непосредственного размещения внутри отверстий и подойдут для точечного монтажа в малых объемах.

Химические анкеры актуальны для рыхлого бетона со множеством пустот. Установка в такие материалы распирающего анкера приведет к разрушению отверстия и слабой несущей способности. Клей из смолы и отвердителя наоборот заполняет все пустоты и укрепляет край отверстия, поэтому посадка металлического штифта плотная и надежная. Она превышает другие способы крепления по силе удерживания в 2.5 раза.

Преимуществом химического анкера перед механическим является универсальность. В пластичное средство можно вставить любой тип металлического стержня, даже арматуру без резьбы. Еще материал отлично переносит динамические нагрузки, вибрации и пр., поскольку имеет более эластичную структуру.

Крепление со временем не расшатается. Химические анкера удобны для создания точек крепления на углах плиты-основания, поскольку не приводят к откалыванию кромки, ведь здесь нет расширения.

Видео

В сюжете — Примеры монтажа различных анкеров

В сюжете — Обзор об анкерах и принципах крепления

В продолжение темы посмотрите также наш обзор Гвоздь, болт, саморез, шуруп и другой крепеж — в чём отличия

Источник

https://santekhnik-moskva.blogspot.com/2022/01/Ankery.html

33 типа лодочных якорей: какой лучше?

В вашем автомобиле есть ручной тормоз, который при необходимости удерживает его на месте. Точно так же у лодок есть якоря. Вы снимаете их с борта лодки и позволяете им опуститься на дно океана, где они впиваются в воду и не дают вашей лодке дрейфовать. Вы также можете использовать якоря в океанах и реках. Но как они работают? Давайте рассмотрим конкретные типы якорей для лодок, чтобы мы могли выяснить, какой из них вам подходит.

Части лодочного якоря

Прежде всего, типы лодочных якорей подразделяются на шесть основных категорий. Это:

• Анкеры для плугов – на шарнирах с ковшом в виде плуга
• Крепежные анкеры – три раздвоенных захвата
• Анкеры с лапой – Шарнирный хвостовик и плоские лапы
• Крюковые анкеры – крючки, которые расходятся веером
• Крыльчатые анкеры – монолитное угловое крыло
• Современные анкеры – нестандартный высокотехнологичный дизайн

В океанах или морях эти якоря работают, врываясь в морское дно и используя вес цепи, чтобы удерживать корабль на месте. В пресной воде все немного иначе. Но в любом случае большинство анкеров изготовлены из нержавеющей стали или алюминия и состоят из следующих частей:

• Fluke — это кончики шипов или крыльев, которые вонзаются в дно.
• Хвостовик — это «вертикальная» часть якоря.
• Плечи — соединяют хвостовик с хвостовиком.
• Ладони — это уплощенные участки двуустки.
• Корона — некоторые анкеры имеют основание, которое скрепляет все остальное.
Ложа
• — в традиционных анкерах ложа пересекает хвостовик на вершине.
• Ушко — в верхней части цевья ушко представляет собой отверстие, куда вы прикрепляете леску.
• Кольцо — это звено, которое прикрепляет глаз к леске.
Серьга
• — в некоторых моделях анкеров вместо кольца используется скоба и штифт.
Штифт
• — на некоторых моделях якорей он проходит через проушину, чтобы зафиксировать цепь.
• Линия — это может быть либо звено цепи, либо веревка.
Шарнир
• — соединяет лапы с хвостовиком, если ваш якорь представляет собой шарнирную модель.

Кстати, скобу можно использовать для соединения нескольких отрезков якорных цепей. Они могут прийти через 90-футовые секции с красной скобой между ними. Звенья цепи по обе стороны от красного соединения окрашены в белый цвет. А числовой код помогает морякам увидеть, какая часть троса вышла. Это называется маркировкой цепи, и вы можете попробовать это на любом расстоянии, используя резиновые маркеры.

различные типы лодочных якорей

Теперь давайте рассмотрим конкретные типы лодочных якорей, где их использовать и как отличить друг от друга.

1. Анкерный крюк

Анкерный крюк иногда называют анкерным крюком. Grapnels были первым запатентованным брендом, но многие другие последовали их примеру. Крючковый якорь имеет четыре или более спиралевидных шипа, называемых крючками. На некоторых моделях крючки складываются в зонтикообразную штангу для хранения.

2. Анкер отвала

Визуально анкер отвала представляет собой нечто среднее между когтевым, крыловидным и лаповым анкером. У него шарнирный хвостовик, как у двуустов. У него есть один зубец, который имеет форму якоря крыла. А кончик имеет форму центральной вилки на когтевом якоре. Якоря плуга иногда называют черпаками.

3. Якорь с когтями

Якорь с когтями имеет три вилки или когтя, которые немного напоминают клевер или геральдическую лилию. Эти когти подхватывают песок или ил и освобождают его, чтобы поставить лодку на якорь. Первым когтевым анкером торговой марки был Брюс, но в наши дни вы можете приобрести множество универсальных когтевых анкеров.

4. Лапа

Практически все якоря имеют лапы. Но первым якорем, зарегистрированным под торговой маркой, был якорь Данфорта. После истечения срока действия патента другие компании производили анкеры в этой конструкции, но они не могут называть их Danforths, поэтому им приходится использовать общее название. Якоря Fluke можно складывать для хранения.

5. Анкер крыла

Первым анкером крыла был Delta — это было его торговое название. Но сегодня на рынке доступно множество анкеров в виде крыла. В отличие от других анкеров, состоящих из отдельных частей, крыловые анкеры представляют собой единое целое. У обычных хвостовик часто приваривается к хвостовику.

6. Лопастной анкер

Лопастные анкеры сочетают в себе лучшее от треугольных и струговых анкеров. Они избавились от этой ужасной петли на якорях плуга. В отличие от дельт имеют ярко-желтый хвост с центральным сварочным швом. Если они упадут набок, форма и цепь вернут их в правильное положение.

7. Анкер CQR

CQR — это первый когда-либо созданный анкер для плуга, и после истечения срока действия патента другие бренды начали выпускать универсальные версии. Недостатком анкеров для плугов является боковое расположение шарнира. Когда лодка дергает хвостовик, якорь часто поворачивается вбок и плохо ставится.

8. Анкер Danforth

Этот анкер торговой марки легко узнать. Это был первый якорь с шарниром и складными лапами. Приклад представляет собой узкий стержень, закрепленный на заводной головке. Стержень гибкий, и этот якорь можно сложить и убрать, но якорь бесполезен на каменистой почве.

9. Якорь-кошка

Якорь-кошка представляет собой модифицированный крюк. В отличие от обычных крюков, которые являются жесткими и прочными, крюки-кошки складываются в единую стержневую структуру. Кроме того, в отличие от других якорей, у которых проушина находится на противоположном конце стержня, якоря-кошки имеют проушину под складными крючками. Якоря-кошки (и другие якоря-крюки) лучше подходят для каменистого морского дна, но плохо подходят для песка.

10. Дельта-анкер

Этот фирменный анкер является первым из когда-либо изготовленных анкерных креплений. Он отформован из цельного металлического листа и имеет один зуб или зубец в форме угловатого совка. Этот треугольный силуэт делает этот анкер самой прочной конструкцией, и его часто меняют конкуренты.

11. Анкер Брюса

Первоначальным запатентованным анкером с когтями был Брюс. Этот фирменный якорь часто изготавливался из нержавеющей стали, красивой и блестящей, но довольно дорогой. Прочный якорь был популяризирован на нефтяных вышках. Он отлит из цельного куска металла без припусков и швов.

12. Современный якорь

Современные якоря пробуют разные формы и стили, чтобы соответствовать требованиям современного парусного спорта. Они часто выбирают кусочки из существующих якорей, поэтому их может быть сложно классифицировать. Но примеры этих экспериментальных анкеров включают анкеры-коробки, Mooloolaba, Bulwagga и Hurricane.

13. Грибовидный якорь

Грибовидный якорь имеет куполообразное основание, которое легко пропускает грязь и болотистую воду. Это легкий якорь, в котором вместо цепи используется полиэфирная веревка. Этот якорь для пресной воды идеально подходит для рек и лучше всего работает с водными мотоциклами, лодками и гребными лодками.

14. Люк-якорь

Люк-якорь, который иногда называют рыбацким якорем, вероятно, представляет собой то, что вы представляете, когда думаете о лодочных якорях. У них изогнутые руки с заостренной короной и плавниками. У них также есть шток на противоположном конце, который должен был утяжелять якорь и удерживать его на морском дне. Многие современные якоря не имеют стапелей, вместо них выбирают более сильные оси.

15. Якорь без штока

Многие современные якоря не имеют штока. Вместо этого они были перебалансированы, чтобы придать больший вес трематодам. Стереотипный якорь без штока представляет собой модифицированную версию с двумя большими перпендикулярными лапами. Японский флот предпочитает эти якоря другим стилям военно-морского флота.

16. Адмиралтейский якорь

Адмиралтейские якоря — это рыбацкие якоря под другим названием. Но в то время как рыбацкие якоря получили свое название от Святого Луки, знаменитого ловца людей с медицинским образованием, адмиралтейские якоря названы в честь первоначального правительственного ведомства Великобритании, которое отвечало за военно-морской флот.

17. Анкер Ultra

Анкер Ultra представляет собой усовершенствованную версию анкеров крыла. Нижняя поверхность имеет углы и плоскости, облегчающие восстановление якоря. Полый стержень и изогнутые освинцованные кончики лап погружают якорь глубже. Это позволяет ему эффективно работать, даже когда он лежит на боку.

18. Якорь-брелок

Во многих отношениях якорь-брелок похож на якорь-лапа. Одни модели имеют качающийся стержень, другие – неподвижный. Основное отличие состоит в том, что на концах короны есть захваты для пальцев. Это облегчает подъем якоря, когда вы хотите переместить его или почистить.

19. Якорь Холла

Якорь Холла представляет собой швартовный якорь без штока с выраженной короной. Корона достаточно громоздкая, чтобы стоять ровно, располагая лапы под вертикальным углом. Такое выравнивание позволяет якорю тяжелее сидеть на морском дне, что обеспечивает лучшее сцепление и предотвращает опрокидывание якоря вбок.

20. Rocna Anchor

Rocna опирается на успех дельт и пик. Но в то время как дельты имеют V-образный вырез над сварным швом, а лопаты имеют более широкую вогнутую поверхность с центральным швом, рокны имеют полый полукруглый вал над лопастью. Это убережет от опрокидывания набок. Модифицированные рокны имеют поручни вдоль хвостовика. У других, таких как Vulcan, нет дуги безопасности.

21. Анкер Bügel

Верхние Rocnas (6 и более поздние) имеют в дополнение к проушине скобу. Это позволяет цепи или леске скользить вверх и вниз по хвостовику для более легкого извлечения. Но якоря Bügel сочетают в себе поперечную балку якорей Mantus с лапой, похожей на лопаты и плуги… за исключением того, что они плоские.

22.

Анкер Manson Ray — фирменный анкер, выполненный в форме когтя. Он отлит из цельного листа металла, а боковые когти помогают ему цепляться за землю. Но, как и многие когтевые якоря, он часто наклоняется вбок, оставляя погруженным только один крючок, поэтому при установке он не такой устойчивый.

23. Якорь Britany Anchor

В этом модифицированном лаповом якоре отсутствует шарнирный шток. Вместо этого коронка приварена к лапам с небольшой перекладиной, что позволяет якорю ровно лежать как в лодке, так и на морском дне. Теоретически это облегчает откусывание песка, водорослей и других растительных веществ.

24. Крепостной якорь

Крепостной якорь представляет собой постпатентную марку лапового якоря, что означает, что он был разработан для имитации якоря Данфорта. Он изготовлен из алюминия и, как и все якорные лапы, имеет корону из вертикальных опорных пластин. Это помогает якорю ровно стоять на дне океана. Лучше всего они работают в грязи.

25. Коробчатый якорь

Обычному якорю требуется песчаный или илистый грунт, поскольку он будет скользить по камням и водорослям. Но коробчатые анкеры имеют форму полой коробки и обращенные наружу лапы на верхней и нижней сторонах. Таким образом, даже если якорь перевернется, он скорректирует курс на угол 45° даже в темных слоях. Вот почему для коробчатых анкеров не нужны цепи. Вы можете привязать их прямо к веревке или леске.

26. Якорь для пресной воды

Основное различие между якорями для пресной и морской воды заключается в их конструкционном материале. Морские якоря изготавливаются из оцинкованной стали, алюминия или нержавеющей стали, а пресноводные якоря могут иметь защитную виниловую пленку на основе из чугуна или углеродистой стали.

27. Анкер Mantus

Анкеры Mantus следуют примеру компании rocnas. Зато у них поперечная дуга больше. И в отличие от других анкеров крыла, которые свариваются или отливаются, Mantus состоит из трех отдельных частей, которые необходимо скрепить болтами. Якоря Mantus имеют более сильный толчок вниз.

28. uHHH’ooooksHurricane Anchor

Hurricane — еще один современный якорь, который можно комбинировать друг с другом. Он имеет два плоских лапы и дугу. Вместе они удерживают лопасти на морском дне и погружают их в песок или ил. В зависимости от того, какую модель вы приобретете, ураганы могут быть сварными или скрепленными болтами.

29. MoolojjuhihuihiMMooloolaba Anchor

Mooloolabas, иногда называемые рифовыми якорями, черпают вдохновение из складных крюковых якорей. Шипастые лапы по бокам стержня образуют острые углы и создают дополнительные поверхности для установки. Поскольку якорь имеет крюковые лапы со всех четырех сторон, даже если якорь опрокинется, он все равно сможет в достаточной степени зацепиться за морское дно. Мулулабы имеют кольцеобразные глаза на обоих концах голени.

30. Якорь Bulwagga

Якоря Bulwagga довольно популярны, хотя они больше не производятся. Они имеют три лапы, приваренные к полому треугольному основанию. Большинству анкеров трудно закрепиться на каменистой почве, потому что они скользят по поверхности. Bulwaggas особенно хороши в песке, иле и даже на каменистом морском дне.

31. Морской якорь

Морской якорь представляет собой разновидность якоря рыбака, якоря или кеджа. Разница в том, что приклад короче и сидит ниже на хвостовике. Глаз тоже больше. Конечно, якоря, обычно используемые современными военно-морскими силами, не имеют штока. Но эта икона до сих пор популярна в качестве татуировки моряка.

32. Речной якорь

Речные якоря меньше морских. Они используются в реках, ручьях, прудах или плотинах. У якоря есть три «уха», которые опрокидывают якорь на бок, когда он ударяется о мягкое, кашеобразное дно. Уши зачерпывают и выпускают песок, сорняки или грязь, не запутываясь.

33. Якорь рыбака

Наш последний якорь имеет такой стереотипный дизайн. Но это модернизация якоря Святого Луки, на котором он был основан. Вместо постоянного штока многие рыболовные якоря, также называемые кеджевыми якорями, имеют Г-образный шток с шаровидным наконечником. Приклад вкручивается на место.

Знаете ли вы какие-либо типы лодочных якорей, которые мы не упомянули? Поделитесь ими в комментариях!

Типы анкеров для стен и руководство по выбору

Без правильного настенного анкера ни одна конструкция не может надежно удерживаться вместе. Выбор правильного крепежа требует изучения всей конструкции, чтобы определить надлежащие потребности в анкеровке. Это включает в себя такие детали, как использование сырья, вес и другие важные особенности. Стеновые анкеры используются для самых разных целей, от строительных проектов до улучшения дома. Существует множество различных типов крепежных изделий, и их использование зависит от трех основных факторов: допустимой нагрузки/веса, условий окружающей среды и основного материала. Вот критерии, на которые нужно обратить внимание при выборе настенного анкера.

Базовый материал для настенного анкера

К какому типу материала вы будете прикреплять? Существует множество различных типов материалов, в которые можно встроить анкеры, но наиболее часто используемые из них — это гипсокартон, штукатурка/плитка, бетон, блоки и кирпич. Вот немного больше об этих материалах и их обычном использовании:

Допустимая нагрузка/вес стенового анкера

При выборе правильного типа настенного анкера для работы учитывайте проектную нагрузку и условия нагрузки. Не забывайте также учитывать общий вес предмета(ов) и силы, которые будут приложены. Например, будет ли ваша конструкция удерживать вещи после установки? Примите во внимание дополнительный вес, который необходимо учитывать для конструкции, и повторяющиеся силы, действующие на само приспособление во время использования. Хотя каждый тип анкеров имеет свои собственные весовые характеристики, крепежные изделия обычно делятся на три категории: тяжелые, средние и легкие.

Обязательно учитывайте максимально допустимую нагрузку в дополнение к грузоподъемности. Это число рассчитывается на основе применения коэффициента безопасности к средним предельным нагрузкам на сдвиг и растяжение, полученным в результате лабораторных испытаний. Номер должен быть указан на упаковке вашего якоря.

Условия окружающей среды для размещения анкеров

Условия, в которых закреплен ваш настенный анкер, могут иметь значение. Среда, в которой он установлен, может играть роль. Различные среды приводят к определенным воздействиям, таким как химические вещества или температуры. Анкерные материалы и покрытия предназначены для защиты от определенных условий. Например, стеновые анкеры для наружного применения изготавливаются с покрытием для защиты от коррозии и температуры. Важно использовать соответствующий якорь в зависимости от среды, в которой он будет установлен, для защиты от нежелательных системных сбоев.

Типы настенных анкеров

Как и любой другой инструмент или аксессуар, настенные анкеры предназначены для выполнения определенных функций. Поиск подходящего крепежа для вашей конструкции требует понимания различных типов. Вот некоторые из наиболее часто используемых анкеров и их функции:

• Клиновые анкеры: крепят арматуру к твердому материалу основания, такому как бетон
• Анкеры для пустотелых стен: более легкое применение, используются для надежного крепления элементов к кирпичу, бетону и гипсокартону
• Анкеры для стеновых панелей: самосверлящий анкер, предназначенный для резьбового стержня, арматуры и гладких дюбелей в ассортименте основных материалов для использования в различных креплениях в гипсокартоне
• Клейкие анкеры: высокопрочный клей идеально подходит для анкеровки различных основных материалов в широком диапазоне погодных условий
• Забивные анкеры: предварительно собраны с внутренним распорным дюбелем для использования в бетоне
• Анкеры с молотковым штифтом: 9 шт. 0276 обеспечивает постоянную, защищенную от несанкционированного доступа установку в бетон, блок или кирпич
• Анкеры-втулки: крепят стальные, алюминиевые, деревянные панели, двери, каркас и полки к бетону
• Анкеры-шпильки: используются для крепления опор трубопроводов, воздуходувок, насосов и опорных стоек
• Анкеры для деформационных экранов: предназначены для встраивания элементов в бетон и другие каменные материалы с высокими нагрузками (также известные как анкерные экраны)
• Пружинные анкеры: крепят пружины растяжения, выдерживая весовые нагрузки
• Анкер-шуруп: надежно крепится к дереву, бетону и кирпичной кладке
• Шарнирные анкеры: прочный анкер для полых стен, который можно легко отрегулировать в соответствии с толщиной стены

Существует множество различных типов настенных анкеров. Принимая во внимание базовый материал, допустимую нагрузку, условия окружающей среды, а также общее использование и функции, вы можете выбрать правильный крепеж для поставленной задачи.
