Виды дюбелей для бетона их разновидности и особенности

Дата публикации: 30.03.2021

Существующие особенности и виды дюбелей для бетона

С помощью дюбельного крепежа есть возможность крепить к бетонному основанию различные конструкции. Такое крепление характеризуется продолжительным сроком службы и надёжностью. Кроме этого, крепёжные элементы поддаются демонтажу, что является большим преимуществом.

Характеристика крепежа

Дюбельный крепеж внешне состоит из втулки. Изготавливается она из пластмассы или металла. С внешней стороны она имеет насечки, которые равномерно распределены по поверхности. С их помощью ведётся удержание втулки в бетоне. Вставляется она в заранее просверленное отверстие. В верхней части втулки присутствует манжета. Она не даёт возможность цилиндру заходить в отверстие глубже положенной нормы. Во вбитую гильзу вкручивается саморез. Также может вбиваться гвоздь.

Применяемый материал

Пластмассовые дюбели бывают нескольких видов:
1. Полиэтиленовые. Они не деформируются и хорошо противостоят воздействию кислот. Материал не проводит электрический ток, но со временем ухудшает свои характеристики. При этом крепеж не теряет свойств при температуре (- 40)◦.
2. Полипропиленовые. Характеризуются твердостью и износоустойчивостью. Сохраняют качества при температуре (+140)◦. На морозе теряют свои характеристики.
3. Полиамидные. Способны выдерживать механические нагрузки, обладают высокой прочностью и стойкость к вибрационным воздействиям. Теряют свои свойства в условиях повышенной влажности и низких температур.

У существующих металлических дюбелей более высокая прочность и жёсткость. К недостатку относится их небольшая упругость и вязкость.

Ещё существует такой крепёж как дюбель-гвоздь. Материалом для них служит пластик и оцинкованная или нержавеющая сталь. Иногда применяются сплавы титана, бронзы, латуни. Такие изделия хорошо противостоят коррозии, отличаются прочностью и долговечностью.

Разновидности дюбелей для бетона

Существуют множество разновидностей дюбелей по бетону. Они бывают следующих типов:
1. Распорные дюбели. С их помощью крепятся крупные изделия. В крепеже присутствуют распорки, напоминающие шипы.
2. Дюбели бабочка. Используются в тех случаях, когда поверхность бетона тонкая. После захода шурупа во втулку задняя сторона гильзы сворачивается. Это способствует надёжной фиксации крепежа.
3. Универсальные дюбели. Могут применяться для пористого бетона. Здесь также происходит сворачивание втулки в надёжный узел.
4. Фасадные дюбели. Производится фиксация теплоизоляционных изделий. При этом конструкция дюбеля изготавливается из стойкого к нагрузкам материала.
5. Химические. Особенностью конструкции является наличие капсулы, в которую залито химический состав. Вкручиваемый шуруп разбивает капсулу, нарушая её герметичность. Вытекающий состав затвердевает через некоторое время, образуя прочное соединение.
6. KBT для газобетона. Используются для вкручивания в газобетонные поверхности. Конструкция дюбеля отличается присутствием широкой резьбы. Это даёт возможность вести крепёж в пористом материале.
7. GB для газобетона. Вкручиваются в блоки, изготовленные из полистиролбетона. С помощью такого крепежа есть возможность вести фиксацию больших навесных шкафов.

Вывод

Перед выбором нужного крепежа следует хорошо представлять, с какой целью он будет применяться. С учётом прочности бетонной стены подбирается определённая разновидность дюбелей.

Виды дюбелей: какие они бывают?

Фото автора Ksenia Chernaya: Pexels

Какие виды дюбелей существуют?

Имеются различные типы элементов крепления:

1. Распорные общего назначения.
2. Универсальные многосторонние.
3. Для тонкостенных материалов.
4. Для пористых поверхностей.
5. Ударные.
6. Рамные.
7. Тарельчатые.

Разновидными они бывают в зависимости от материала изготовления и конструкции.

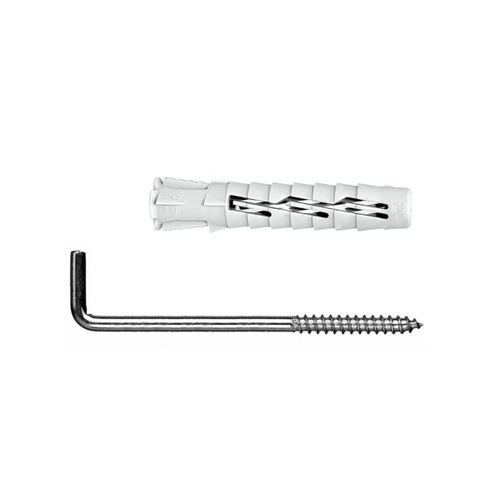

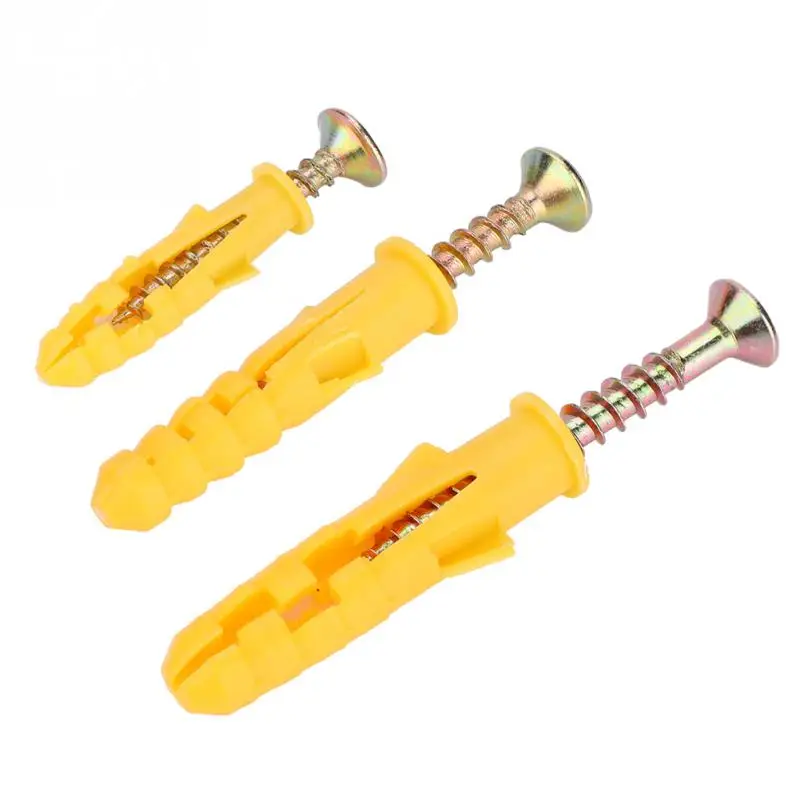

Распорные общего назначения

Для фиксации имеются подвижные части, выступающие по мере вкручивания крепежного элемента, например, шурупа или самореза. В распорной зоне имеются от двух до четырех лепестков.

Роль стопорных усиков заключается в препятствовании проворачиванию при закручивании. Прижимная манжета мешает слишком утопить дюбель в стену. Существуют модели и без этого бортика. Направляющий конус обеспечивает свободное вхождение в стену.

Разновидностью является распорный дюбель с шипами.

Эта модель называется «чапай». В конструкцию с обеих сторон входят зубчатые грани. Они разжимают крепеж, когда он находится в отверстии.

До того, как началось действие шипов, препятствуют проворачиванию два больших шипа. Это делает целесообразным вкручивание этого вида в потолок.

Распорный усиленный вариант называют «ежиком» в связи с наличием со всех сторон выступов, напоминающих колючки.

Все усики короткие. Расширение происходит по всей длине. Подходят для бетонных стен. Повышенные нагрузки переносятся хорошо.

Трехраспорная модель вместо зубцов обладает сплошными ровными ребрами. Они надежно фиксируют крепеж.

Западанию в стену препятствуют конусные выступы. Находят применение для бетона и кирпича, чтобы закрепить на них картины, полки, светильники.

Универсальные многосторонние

Отличительная особенность состоит в способности крепления не просто расширяться, но и складываться, создавая дополнительный упор.

Помимо складывающегося существует скручиваемый  вариант.

Он обладает пластиковой вставкой, закручиваемой при вращении резьбового элемента в узел. С обратной стороны образуется уплотнение, ограничивающее движение самореза. Такой тип не представляется возможным выкрутить назад в отличие от первого варианта.

Для тонкостенных материалов

Подходят для гипсокартона, древесностружечных панелей. Небольшая глубина и низкая плотность не позволяют закручивать в них обычные распорные дюбели.

Наиболее распространенным вариантом являются «бабочки». Их трансформируемая часть выполняется как из пластика, так и из металла.

Принцип работы заключается в том, что на обратной стороне из продольных ребер формируется массивный упор, обеспечивающий надежность положения в стене.

Чтобы произошло полное раскрытие пластиковой части, длина самореза должна быть не менее 55 мм. Возможно выкручивание и повторное вкручивание.

Дюбель «Дрива» не имеет расширяющейся части.

Предварительно надо сделать отверстие, в которое эта деталь вставляется.

Надежная фиксация обеспечивается за счет резьбы с широким шагом. В установленную основу заворачивается саморез.

Для гипсокартона самый надежный вариант – «Молли». Изготавливается он из оцинкованной стали, что исключает коррозию. Поэтому подходит для помещений с повышенной влажностью.

Полая цанга заканчивается опорным бортиком. От проворачивания защищают зубцы.

Пустотелую цангу вставляют в подготовленное отверстие. Высокая несущая способность позволяет использовать «Молли» для подвешивания кухонной мебели, полок, карнизов.

Фото автора ready made: Pexels

Для пористых поверхностей

Такой вариант хорошо подходит для газобетона, широкого, но содержащего внутри множество пустот.

Дюбель с резцами имеет рабочую поверхность с четырьмя расширяющимися гранями, покрытыми резцами.

При заворачивании самореза зубья не позволяют крепежу сместиться наружу.

Место установки надо тщательно выбирать, поскольку демонтаж невозможен.

Дрель с винтовыми ребрами – пластиковая трубка конической формы с разрезом и закругляющимися ребрами.

Нагрузка по всей окружности распределяется равномерно.

Может использоваться для неоштукатуренных стен.

Металлический дюбель с внутренней резьбой обладает высокими витками наружной резьбы, за счет чего хорошо удерживается в пористом материале.

Выносливость распространяется не только на статичные, но и переменные нагрузки.

Ударные

Эта группа крепится не вкручиванием, а вколачиванием молотком.

В стене предварительно просверливается отверстие такого же диаметра.

На дюбель-гвозде имеются винтовые конусные грани. При монтаже используется отвертка с крестообразными шлицами.

К разновидностям относятся: с грибовидной, потайной и цилиндрической головками. Особой выносливостью они не отличаются.

Рамные

Относятся к самым сильнонагружаемым крепежам благодаря пластиковой гильзе сложной формы и использованию шурупов большой толщины.

Могут выдерживать балки и рейки, оконные рамы, короба дверей, кронштейны, обрешетки фасадов.

Тарельчатые

Отличаются наличием широкой шляпки в виде тарелки, что увеличивает площадь прижима. Она может иметь форму грибков или зонтиков.

Целесообразно фиксировать хрупкие утеплители – пенопласт, минеральную вату. Перфоратором предварительно делают в стене отверстие, прикладывают утеплитель и фиксируют его дюбелем.

Схожести и различия

Каждый вид предназначен для обеспечения надежного крепления. Это обеспечивается наличием в конструкции специальных ребер и зацепок.

К достоинствам использования относятся отсутствие прокручивания, выдерживание существенных усилий, препятствие выпадениям крепежных элементов.

Каждый вид имеет свои особенности. Различие состоит в том, из чего они состоят, в какие материалы и какой толщины их можно вбивать или вкручивать.

Характеристики и особенности

Для большинства фиксирующих элементов при их изготовлении используется пластмасса. Это объясняется ее высокими эксплуатационными характеристиками и невысокой стоимостью. Находят применение полиэтилен, полипропилен, полиамид.

Помимо пластмассовых существуют металлические фиксаторы из нержавеющей стали, оцинкованные, на основе бронзы и латуни.

Распорная группа отличается высоким сопротивлением нагрузкам на срез. Это делает их оптимальными при крепеже на стену. Повешенные тяжелые вещи тянут вниз, а распорная часть противостоит этому. Применять их допустимо и для напольного монтажа. Нецелесообразно использовать для крепления к потолку, поскольку они могут при эксплуатации самопроизвольно выдернуться. Допустима фиксация только легких предметов.

Для монтажа в различные по плотности материалы подходят универсальные многосторонние дюбели. Распорная часть не просто расширяется, а обладает способностью складываться в том месте, где расположен противоположный торец. Дополнительный упор надежно удерживает крепеж.

Итог

Для гипсокартона и других тонкостенных материалов используются «бабочка», «Дрива», «Молли».

Для газобетона и подобных пористых материалов применяются дюбели с резцами, с винтовыми ребрами, металлические с внутренней резьбой.

Для быстрого монтажа используются ударные варианты.

Для тяжелых конструкций находят применение рамные модели.

При необходимости увеличения площади прижима подходят тарельчатые в виде грибков и зонтиков.

Как выбрать дюбель?

Если вы посмотрите на дюбели в каталогах или на веб-сайтах, вы увидите множество разных вещей, таких как порода дерева, из которой изготовлены дюбели, а также твердая или мягкая древесина.

Хорошо иметь много информации, но какая из этих частей информации важна?

Посмотреть последние цены

Дело видов

Тип дерева, из которого была вырезана древесина, называется его «видом». Примеры видов включают дуб, ясень, березу и вишню.

Дюбели чаще всего изготавливаются из твердой древесины, такой как бук, тополь или красное дерево.

Также можно использовать хвойные породы, такие как сосна.

В чем разница между твердой и мягкой древесиной?

Древесина, вырубленная из деревьев с листьями, называется лиственной древесиной. Эти деревья относятся к лиственным деревьям и теряют листья зимой.

Древесина, срезанная с деревьев с помощью иголок, называется «мягкой» древесиной. Эти деревья называют вечнозелеными, так как они сохраняют свою листву круглый год.

Хвойные породы не всегда мягкие и податливые – это распространенное заблуждение. Некоторые хвойные породы, такие как сосна, могут быть очень прочными.

С другой стороны, бальза, одна из самых мягких пород дерева, на самом деле является твердой древесиной.

Поскольку термины «хвойная древесина» и «лиственная древесина» не отражают прочность дюбеля, лучше думать об упругости с точки зрения плотности.

Плотность показывает, насколько плотно упакованы молекулы в материале.

Например, полистирол имеет низкую плотность, а свинец — высокую.

Дюбели, изготовленные из древесины более высокой плотности, будут более устойчивыми к поломке и поэтому идеально подходят для соединений, которым необходимо удерживать вес. Например, спинки стульев и полки.

Древесина с самой высокой плотностью, обычно используемая для забивки, – это дуб, бук и вишня.

Как и для большинства других измерений, плотность указывается как в метрических, так и в имперских единицах измерения. Например, древесина бука имеет плотность от 0,7 до 0,9 г/см3 (граммов на кубический сантиметр), что эквивалентно от 32 до 56 фунтов/фут3 (фунтов на кубический фут).

Цвет

Еще одним фактором при выборе породы дерева является цвет. Это будет важно только в том случае, если ваши дюбели будут видны после завершения проекта. Если вы будете использовать свои дюбели для соединения мебели, то это становится неактуальным, так как ваши дюбели будут скрыты от глаз.

Выбор цвета полностью зависит от личных предпочтений. Поскольку вы, вероятно, будете использовать дерево в домашней мастерской, вы выберете оттенок коричневого. Будет ли это светлее, темнее или того же оттенка, решать вам.

Посмотреть последние цены

Понимание дюбелей и штифтов « EW Hannas Inc.

Оставить комментарий

При работе с любым деревянным проектом вам понадобятся штифты для надежной фиксации деревянных деталей. Это гарантирует, что ваши поделки будут достаточно прочными в каждом суставе. Вы можете использовать установочные штифты в структурных усилениях, таких как опоры полок, изготовление шкафов, оси игрушечных колес, подвижные игровые элементы и многое другое. Читайте дальше, чтобы узнать больше.

Что такое деревянные штифты?

Деревянные штифты представляют собой прямые сплошные штифты со скошенными концами. Эти штифты помогают во время выравнивания и вставки, обычно используются в качестве застежек.

Что такое деревянные дюбеля?

Изготовлены из цилиндрического деревянного стержня, обычно нарезанного на более короткие отрезки. Вы можете приобрести широкий ассортимент предварительно нарезанных дюбелей, готовых к использованию в вашем проекте.

Как работают штифты?

Чтобы штифты заработали, вы должны сначала просверлить отверстия в деревянных деталях, которые идеально подходят для ваших штифтов.

Затем вы можете вдавить штифты в отверстия, чтобы впоследствии прикрепить другие куски дерева. Когда вы вставляете установочный штифт в концентрические отверстия двух или более компонентов, он фиксирует их и надежно удерживает вместе. Небольшая переходная посадка или натяг также используются для сжатия штифта и создания достаточного трения, чтобы прочно удерживать штифт в отверстии.

Преимущества использования деревянных штифтов и дюбельных соединений

Аппаратное обеспечение не требуется

При использовании соединений на дюбелях в деревообработке вы можете отказаться от гвоздей, шурупов и скоб. Это означает, что вы также избежите возможных травм, вызванных этими элементами оборудования при соединении деревянных деталей. С эстетической точки зрения ваш проект будет иметь профессиональный законченный вид, потому что шурупы не будут нарушать рисунок волокон.

Универсальность

Вы можете использовать дюбельные соединения в плоских или угловых соединениях, а также в сложных соединениях. Вы можете сделать усиленные дюбели для использования в таких предметах, как полки и шкафы, которые требуют особой точности.

Более прочные соединения

Штифтовые соединения обеспечивают дополнительную прочность деталям, которые постоянно растягиваются или скручиваются. Эти соединения обеспечивают еще более надежное соединение, чем использование хвостовика и штифта.

Различные типы деревянных штифтов

Когда деревянные дюбели разрезаются на штифты, они используются в качестве усиления соединений. Обратите внимание, что вы всегда должны оставлять путь для выхода воздуха и излишков клея, как только вы вставите дюбель на место. Если вы решите ударить по дюбелю, чтобы сбросить гидравлическое давление, это может привести к расколу дерева.

Если вы соедините две деревянные детали с помощью дюбелей, вставленных в глухие отверстия, вы можете поместить кусочки дроби между древесиной, чтобы после их зажима образовались углубления. После отпускания зажима углубление указывает на центральную точку, где можно сверлить.

Вот разные типы дюбелей:

• Остроконечные дюбели
• Дюбели с цветовой маркировкой
• Окрашенные и обработанные дюбели
• Шпонки с прорезями
• Шипованные дюбели
• Дюбели с торцевыми отверстиями
• Ступени лестницы
• Штифты с гравировкой или штампом
• Колья — Дерновые колья, Колья для растений
• Шканты для рукоделия
• Шампуры
• Яблочные палочки
• Косметика и здравоохранение – ватный аппликатор, палочки для макияжа и палочки для кутикулы
• Поляки
• Зефирные палочки
• Ручки для швабры
• Палочки для вымпелов

E.W. Hannas производит превосходные дюбели для ваших нужд

Штифты

облегчают ваши работы по дереву, потому что вам не нужны крепежные детали, и вы действительно получаете более прочные соединения. Более того, ваш окончательный проект будет иметь профессиональный законченный вид. Если вы планируете работать над своим следующим проектом по дереву, приобретите дюбельные штифты высочайшего стандарта от EW Hannas.
