Дюбели: строение, разновидности, сфера применения

При благоустройстве жилых помещений и в ходе выполнения ремонтно-строительных работ обычно возникает необходимость в обеспечении надежного крепления навесной мебели, электрического и нагревательного оборудования, предметов интерьера к различным установочным базам. Решается эта задача использованием специальной крепежной детали – металлического фиксатора, а также дюбелей, произведенных из полимера, например, нейлона. Элементы крепления последнего типа нельзя рассматривать в качестве универсального соединительного приспособления, хоть современная промышленность выпускает их в большом разнообразии. О них и поговорим.

Конструкция

В основу работы дюбеля заложен распорный принцип. Этот крепежный элемент выглядит как цилиндрический стержень. В его конструкцию входят две части:

  • нераспорная. Предотвращает контакт металлической основы метиза с материалом прикрепляемого изделия;

  • распорная. При монтаже расширяется. Собственно, за счет этого явления и формируется надежный крепеж.


Как выглядит универсальный дюбель, можно узнать, изучив рисунок.


Разновидности и сфера применения

Используя определенные типы дюбелей, можно решать конкретные задачи:

  • прокладка кабельных каналов – т.н. дюбели-хомуты;

  • монтаж подвесных конструкций, например, каркасов натяжных потолков, массивных люстр –это крепежи анкерного типа;

  • оснащение крыши и фасада слоем теплоизолирующего материала – тарельчатые изделия;

  • установка дверных коробок и оконных рам – дюбели удлиненные;

  • фиксация навесных шкафчиков, книжных/посудных полок, элементов потолочного и настенного крепления – винтовые метизы универсального типа.

Особой популярностью пользуются дюбель-гвозди. Рассмотрим крепеж данного вида подробнее.

Особенности дюбель-гвоздей

Конструктивными компонентами этих деталей являются:

  • дюбель. Это – цилиндр, изготовленный из полимера либо металла, имеющий распорные элементы. Его часть, прилегающая к установочной базе, оснащена манжетой. Такое конструктивное решение предотвращает проваливание тела дюбеля в монтажное отверстие;

  • гвоздь. На его ножке проделана несимметричная резьба. Ее профиль препятствует извлечению гвоздя из дюбеля во время эксплуатации, однако вводу стержня во втулку данной крепежной детали не мешает. Гвоздь можно только вывинтить. Выполненный на шляпке шлиц имеет крестообразную конфигурацию. Впрочем, на рынке можно найти экземпляры с таким углублением, характеризующимся экзотической формой, например, схожей со звездочкой.


Технические характеристики дюбель-гвоздей

Современная промышленность выпускает данные крепежные детали с определенными техническими характеристиками. Для простоты усвоения актуальные сведения представлены в таблице. Единица измерения – миллиметры.

Размер

Толщина (максимальная) закрепляемого элемента

Длина гвоздя

Диаметр гвоздя

Диаметр сверла

Длина дюбеля

Диаметр дюбеля

10,0×100,0

50,0

110,0

7,0

10,0

100,0

10,0

8,0×140,0

90,0

145,0





5,0

8,0

140,0









8,0

8,0×120,0

70,0

125,0

120,0

8,0×100,0

60,0

105,0

100,0

8,0×80,0

40,0

85,0

80,0

8,0×60,0

20,0

65,0

60,0

6,0×80,0

50,0

85,0



4,0

6,0

80,0







6,0

6,0×60,0

30,0

65,0

60,0

6,0×40,0

10,0

45,0

40,0

6,0×35,0

8,0

40,0

3,5

35,0

Технические требования

  • Тип сплава стального стержня является устойчивым к воздействию нагрузок механического характера. Его твердость, определяемая по методике Роквелла (НRС), должна находиться в пределах 54≤ НRС≤56.
  • Стержень может быть искривлен. Допустимой считается кривизна (обозначение β) при длине гвоздя:
    • превышающей 50 мм, β≤0,15 мм;
    • до 50 мм, β≤0,1 мм.
  • Заострение может быть притуплено, но не более 0,8 мм. Переход острого участка стержня в его прямую часть не должен иметь закатов, зазубрин и признаков растрескивания. Допускается наличие у острия нескольких граней.
  • Присутствие следов, оставленных при обработке зажимными приспособлениями, не выводит дюбель-гвоздь в категорию бракованной продукции.
  • На поверхность данных крепежных изделий наносится катодным способом слой цинка. Его толщина должна быть не меньше 7 мкм.

Способы монтажа дюбель-гвоздей

Установка крепежа данного типа осуществляется двумя способами.

  • Ручной монтаж. Для этого применяется обычный молоток, даже если поверхность гвоздя не гладкая, а с витками резьбы специфического профиля.

    Последний вариант исполнения стержня метиза позволяет легко осуществить его демонтаж. Выполнить эту операцию с изделием с гладкой поверхностью очень сложно. Как осуществляется ручной монтаж дюбель-гвоздя, представлено на картинке.

  • Монтаж с применением строительного пистолета. Это метод актуален в отношении крепежных деталей, получивших название дюбель-гвозди для пристрелки. В конструкцию такого элемента фиксации не входит пластиковый распорный цилиндр. Отличительная особенность дюбеля данного вида – наличие на стержне шайбы, устанавливаемой внатяг. Подобное конструктивное решение обеспечивает надежный крепеж даже такого хрупкого материала, как лист фанеры.

Особенности выбора дюбелей

В продаже наиболее широко представлены дюбели с гильзой, изготовленной из пластика таких видов:

  • нейлон. По-научному он называется полиамид (сокращенно ПА). Для производства втулок крепежных элементов данного типа используются такие виды этого сырья: ПА-66 и ПА-6;

  • полипропилен. Этот материал принято обозначать следующей последовательностью букв: ПП;

  • полиэтилен (далее ПЭ). Существуют две модификации данного материала: ПЭВД (аббревиатура обозначает ПЭ Высокого Давления) и ПЭНД (а это уже ПЭ Низкого Давления).

Каждому виду пластика присущи свои отличительные свойства. Основные сведения, касающиеся этого вопроса, представлены в табличной форме.

Тип полимера

Температурные свойства

Химические свойства

Взаимодействие с влагой/водой

Механические качества

ПА

Устойчив к воздействию к низких температур не ниже минус 40°С Хорошо переносит температурные перепады

Плохо переносит контакт с кислотами Н2SО4 и НCl, перекисью водорода Н2О2 и озоном О3. К большинству иных кислот, а также спиртов и агрессивных щелочей устойчив

В воде тонет. Характеризуется высоким уровнем гигроскопичности. Впитывает влагу до 5 процентов от своей массы

Ломкий при собственной низкой влажности. Когда этот показатель составляет 2%…3%, материал становится вязким. Хорошо борется с фактором износа. Присуща высокая прочность и такая же твердость.

ПП

Плохо воспринимает температуры ниже 0°С. Демонстрирует нормальную работу при Т≤+80°С. Температурные перепады не страшны

Не задерживает запахи. Плохо переносит воздействие хлор-углеводородов. Демонстрирует устойчивость при контакте с соединениями, содержащими до нескольких гидроксилов – проще говоря, со спиртами, растворами химически активных солей, бензином, в том числе высокооктановым, гидроксидами щелочноземельных металлов,  агрессивными кислотами

Демонстрирует гигроскопичность низкого уровня

Со временем стареет, из-за чего на ПП появляются трещины. Отличается отсутствием склонности к ломкости. Материал прочный и, одновременно, твердый.

ПЭ

Устойчив к температурным перепадам. Хорошо выдерживает температуру Т≥-40°С

Плохо переносит контакт с хлор-углеводородами и углеводородами ароматического типа. Устойчив к воздействию высокооктанового топлива, технических масел, спиртсодержащих веществ, щелочей и химически агрессивных кислот

Устойчив при контакте с водой. Характерна невысокая гигроскопичность

Тоже склонен к старению и появлению трещин. ПЭ не ломкий, а, наоборот, вязкий материал. Демонстрирует прочность хорошего уровня.

Анализ представленных в таблице сведений позволяет сформулировать ряд рекомендаций по выбору дюбелей.

ü Крепежным деталям, изготовленным из ПП, а также ПЭ следует отдавать предпочтение, когда планируются работы внутри помещений.

ü Останавливать свой выбор на дюбелях из этих же материалов рекомендуется при превалировании в помещении влажности повышенного уровня и, если предполагается контакт с агрессивной средой (например, на предприятиях пище- и химпрома). Но необходимо помнить о неизбежной потере эластичности и появлению склонности к растрескиванию, ввиду чего для создания высоконагруженных ответственных креплений детали из этих материалов лучше не использовать.

ü Для выполнения наружных работ подходят дюбели из ПА: они демонстрируют устойчивость к температурным перепадам. Однако, чтобы не допустить ошибок при монтаже, необходимо учитывать их гигроскопичность, проявляющуюся в увеличении объема данных крепежных элементов. Поэтому проводить работы с ПА-дюбелями не рекомендуется, когда весной тает снег или в дождливую погоду, проще говоря, когда на улице наблюдается повышенная влажность.

Заключение

Получить ответы на все оставшиеся вопросы по поводу существующих разновидностей дюбелей, специфики их выбора и применения позволит просмотр непродолжительного, но очень информативного видео. Его запуск осуществляется по стандартной схеме: стрелка курсора наводится на ниже размещенное изображение, а далее выполняются действия, отображенные в высветившейся подсказке.


Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Разновидности дюбелей. — Общая информация и полезные советы — Сибирь-Арма

Дюбель – это один из наиболее популярных в современном строительстве элементов крепежа. Представляет он собой стержень из металла, пластика или нейлона, с одной стороны заканчивается остриём, с другой – головкой различной формы (цилиндр, крючок, кольцо, шляпка со шлицем). Само тело данного крепежного изделия может иметь резьбу или разжимный механизм. Применяются дюбели при работе с пустотными и сплошными (бетон, кирпич, камень) материалами.

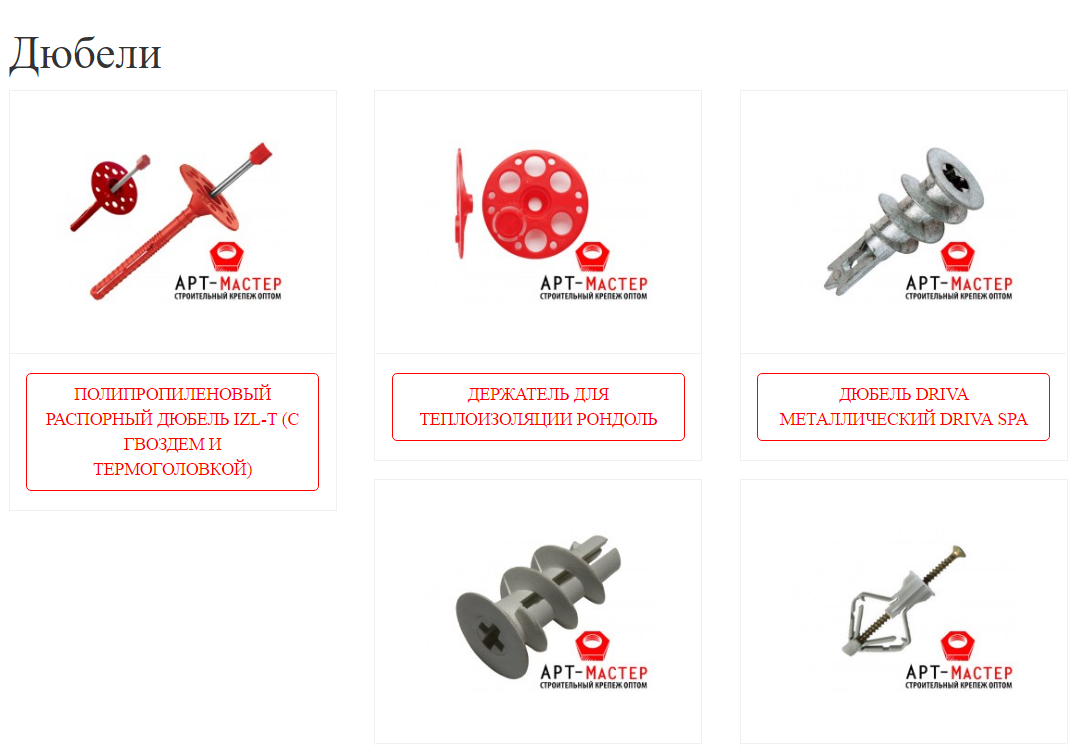

Существует очень много разновидностей дюбелей, каждый из которых имеет свои особенности и своё назначение, идеально подходя для той или иной задачи. Но вот основные виды дюбелей, которые наиболее распространены в строительстве:

Распорный дюбель. Это наиболее универсальный вариант крепежа. Стержень изготовлен из пластика, металла или нейлона, тело имеет специальный распорный механизм, расширяющийся при вкручивании шурупа. Этот эффект обеспечивает максимально прочную фиксацию. Применяют распорные дюбели для конструкций из самых разных материалов: дерева, металла и других. При этом крепить детали можно и к таким материалам, как бетон и камень.
Нейлоновые дюбели используют, как правило, для наружных работ, для внутренних – пластиковые. Металлические детали применяют в особенно нагруженных конструкциях.

Дюбель-гвоздь. Это изделие предназначено для быстрого монтажа. Дюбель-гвоздь так же называют «ударным», «забивным». В первую очередь это касается металлических крепежей, которые забиваются с помощью пистолета. Дюбель-гвозди из других материалов монтируют вручную.

Дюбель DRIVA – так же, как и обычный дюбель, может быть изготовлен из металла или пластика. Применяют его в работах с гипсокартонном. Дюбели DRIVA имеют увеличенную резьбу и большую шляпку с крестообразным шлицем. Кроме того у них имеется специальный бур, позволяющий монтировать крепеж без сверления предварительного отверстия.

Крепеж «Молли». Данный крепеж используют для крепления различных конструкций на пустотные основания, например – гипсокартон. Расширяющаяся консоль такого дюбеля надежно удерживает конструкцию в любом мягком основании. Винт такого дюбеля может иметь обычную головку со шлицем, полукруг (крючок) или кольцо. При этом «Молли» обычно используют для конструкций небольшого веса, не слишком нагруженных.

Дюбель-зонт и дюбель-бабочка. Оба эти вида дюбелей имеют специальный распорный механизм, позволяющий осуществлять надежное крепление в любом листовом материале, за которым имеется свободное пространство. У «зонта» имеются две стопорные планки, раскрывающиеся в пустом пространстве, и таким образом фиксирующие деталь. Отлично подходит дюбель-зонт для потолочных креплений (например, светильников и люстр).
Крепеж «бабочка» работает по такому же принципу. С его помощью можно так же успешно монтировать не только потолочные, но и настенные конструкции.

Дюбель для теплоизоляции. Этот вид дюбелей используется при монтаже утеплителей и теплоизоляционных материалов при обустройстве фасадов и отделке стен. Изготавливают его, как правило, из пластика, но он может идти в комплекте с пластиковыми, металлическими или стеклополиамидными гвоздями. Характерное внешнее отличие такого дюбеля – плоская крупная шляпка, которая и удерживает утеплительный материал.

Как выбрать дюбель?

Если вы посмотрите на дюбели в каталогах или на веб-сайтах, вы увидите множество разных вещей, таких как порода дерева, из которой изготовлены дюбели, а также твердая или мягкая древесина.



Хорошо иметь много информации, но какая из этих частей информации важна?
