Размеры юсб панели: OSB плита размеры, вес, толщина: характеристики и расчет

виды и характеристики материала, размеры листов, структура и применение

На рынке строительных материалов представлен большой выбор продукции из древесины, изготовленной по разным технологиям. Один из видов – ОСБ-плиты. Они сделаны усовершенствованным способом, имеют в основе древесные волокна, уложенные слоями в чередующихся, взаимно перпендикулярных направлениях.

Не забудь поделиться с друзьями!

Содержание статьи

  • Структура материала
  • Основные характеристики
  • Европейские и американские стандарты
  • Виды отделки наружной поверхности и кромок
  • Популярные производители

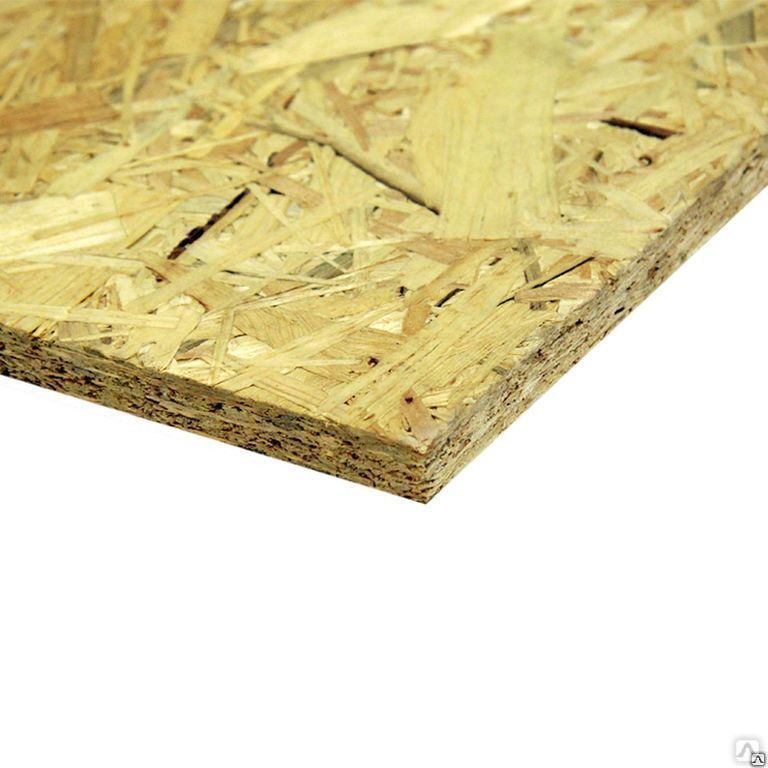

Структура материала

Согласно дословному переводу с английского, материал следует называть ориентированной стружечной доской, что в сокращении образует аббревиатуру OSB. В русскоязычном сообществе такую продукцию принято именовать плитами, поэтому иногда встречается сокращение ОСП.

ОСБ немного похожи на древесно-стружечные плиты, но превосходят их по прочности и влагостойкости. При производстве покрытий из ориентированной стружки каждый следующий слой волокон укладывают и фиксируют перпендикулярно направлению предыдущего пласта. Подобный принцип давно применялся в технологии изготовления фанеры при расположении шпона, который выложить по требуемым осям гораздо проще, чем мелкую стружку.

Нормативные механические показатели, в частности плотность, обеспечиваются пропиткой пластов этого вида полимерными композициями. Эти смолы, в отличие от обычных формальдегидных, характеризуются отсутствием вредности.

Обратите внимание! ОСБ-плиты не выделяют в окружающую среду формальдегид, что делает возможным их применение в любых помещениях.

Технология была разработана и широко используется за рубежом: в странах Европы, Америки. Виды, технические характеристики продукции в некоторой мере могут отличаться, в целом соответствуют одной из двух основных классификаций: европейской, получившей также распространение в России, и американской.

Основные характеристики

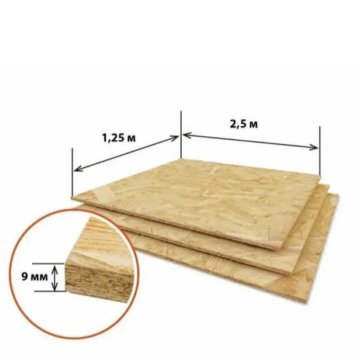

Размеры ОСБ-листа стандартизированы, варьируются в широком диапазоне, указанном в прайсах каждой компании. Особое  внимание следует уделять толщине, поскольку от нее зависит прочность, цена и вес конструкции.

Толщина варьируется от 6 до 22 мм, плотность плит составляет 640-650 кг/м3. Плита третьей категории (высокая прочность) толщиной 9 мм и размерами 2500 х 1250 мм весит 18,25 кг. При увеличении толщины в 2 раза вес также возрастает в 2 раза.

Наиболее распространенные продольные и поперечные размеры материала составляют 2,5 на 1,25 м, хотя есть листы и меньших габаритов – 2,44 на 1,22 м. В связи с расширением ассортимента, размеры и вес у разных производителей могут слегка варьироваться. ОSB-плиты хорошо удерживают гвозди и другие крепежные элементы, поэтому их монтаж, особенно при не слишком большом весе, не вызывает проблем.

Толщина ОСБ, ммВес листа 2440 х 1220, кгВес листа 2500 х 1250, кг
611,612,2
917,418,3
1121,322,3
1223,224,4
152930,5
1834,836,6
2242,644,7

Страны Евросоюза за основу берут два нормативных документа, описывающих характеристики в целом всех плит из древесины для строительства и досок (пластин), сделанных из ориентированных волокон стружки.

Главными качествами считаются следующие:

  • стойкость к истиранию;
  • прочность при изгибании;
  • устойчивость к действию влаги;
  • сопротивляемость механическим нагрузкам;
  • возможность нанесения декоративных покрытий;
  • характер необходимых крепежных элементов.

С учетом всех показателей плиты ОСБ подразделяются на 4 группы.

К первой относится продукция невлагостойкого вида, основное назначение которой сводится к изготовлению мебели.

Листы ОСБ второй группы могут выдерживать большую механическую нагрузку при применении в помещениях с пониженной влажностью воздуха.

Продукция, представленная в третьей группе, имеет устойчивость к влаге, может быть использована в качестве наружных конструкций, часто применяется при отделке внутреннего пространства зданий.

Основная особенность ОСБ-листов четвертой группы – повышенная влагостойкость, допускающая длительную эксплуатацию во влажных условиях при большом диапазоне температур. Продукция характеризуется отличными эксплуатационными характеристиками, что обосновывает большую стоимость.

Европейские и американские стандарты

При выборе панелей, в сертификатах которых отображены европейские критерии классификации, важно разбираться в основных понятиях. В странах Европы сухим окружением считается пространство, в котором при комнатной температуре (20 °С) обычные показатели влажности воздуха не достигают 65 %. Превышение допускается только на протяжении немногих недель в течение всего года. Влажными принято считать помещения, в которых при комнатной температуре в течение нескольких недель концентрация паров воды превышает 85 %.

В странах Америки (США, Канаде) в основу классификации ОСБ положены другие принципы, изложенные в своде технических характеристик строительной обшивки и стандартах качества, применяемых для плит из древесного сырья. Многие показатели в обоих нормативных документах совпадают, отдельные особенности носят несущественный характер. ОСБ-плиты, произведенные в этих странах, маркируют буквенными обозначениями, указывающими на возможность применения в тех или иных условиях.

Наличие буквы W говорит о возможности применения материала для облицовки стен.

  • 1F – показатель предназначенности покрытия для поверхности пола.
  • 2F – плиты применяют для горизонтального расположения над каким-либо черновым слоем.
  • 1R – материал имеет высокие прочностные показатели, может быть использован для монтажа обрешетки, не имеющей опор с краев, на кровле.
  • 2R – плиты также могут применяться для изготовления обрешетки кровли, только она должна иметь точки опоры по краям.

Размеры ОСБ-листов всех видов соответствуют стандартным параметрам, указаны в сопроводительных документах. Рядом с буквой маркировки находятся числа, обозначающие допустимое расстояние между опорами каркасной конструкции. На многофункциональных видах панелей имеется несколько буквенных обозначений. Водостойкая характеристика, приемлемость применения ОСБ-листов снаружи или во внутренних помещениях отображается словами.

Интерьерные пласты можно устанавливать только внутри, экстерьерные – снаружи. Существуют изделия, для которых после предварительной обработки допускается монтаж в окружающем пространстве с любыми показателями влажности.

Виды отделки наружной поверхности и кромок

Панели с шершавым верхним слоем не подвергались шлифованию при производстве, что обеспечивает главную характеристику поверхности – хорошую адгезию. На таких изделиях без проблем закрепляется битумная масса, позволяющая применять нешлифованные листы для монтажа сплошной обрешетки кровель.

Панели с гладкой, отшлифованной поверхностью предназначены для отделки стен. Главное при выборе материала – правильно рассчитать не только необходимую высоту и длину, но и толщину листов, с учетом будущей нагрузки на конструкцию и расстояний между опорами.

Бывают окрашенные ОСП. Нанесение на них слоя пигмента, а затем лака существенно улучшает внешний вид, увеличивает защищенность от влияния окружающего воздушного пространства. Учитывая большую поглощающую способность волокнистого сырья, лаки в производственных условиях наносят на специальных станках или вальцовых установках.

Глянцевую гладкую или особо рельефную поверхность имеют ОСБ-ламинаты, при изготовлении которых на древесном сырье фиксируют слой бумаги, пропитанный термореактивным смоляным составом. Горячая полимерная масса хорошо прилипает к волокнистой основе, проникает в нее, образуя прочное равномерное покрытие. Ламинированные ОСБ-материалы применяют при обустройстве пола и для многоразовой опалубки.

Помимо видов обработки поверхностей, размеров важной характеристикой ОСБ-панелей является способ оформления торцов. Для производства тары, выполнения чернового строительства вполне достаточно ровной обрезки краев, без придания им специальной формы.

Изготовление чистовой облицовки стен, имеющих большую площадь, упрощает наличие на торцах пазов с одной стороны и шипов-гребней с другой. Шпунтованный способ соединения обеспечивает плотное прилегание, герметичность всей плоскости покрытия.

Популярные производители

На отечественном рынке в ассортименте присутствует многие виды как российской продукции, так и изделий из ближнего и дальнего зарубежья.

Отличными характеристиками, соответственно, большим спросом пользуются ОСБ-листы австрийской компании Kronospan, имеющей производство в Беларуси. Панели из ориентированных волокон, произведенные в соседнем государстве, отличаются европейским качеством при вполне доступной для частного строительства цене.

Хорошими эксплуатационными характеристиками известны плиты, сделанные российским производителем «Калевала». Они пользуются спросом не только на отечественном рынке, но и у потребителей из прилежащих государств содружества.

При всей безопасности ОСБ-материалов у населения остается некоторая настороженность, обусловленная использованием в технологии формальдегида. Абсолютное отсутствие выделяющихся паров ядовитого газа – главная характеристика древесных материалов германского производителя GLUNZ, высокая стоимость которых объяснима и понятна.

Специалистам румынского предприятия EGGER удается выпускать ОСБ-панели нескольких видов с европейским качеством по бюджетным ценам, что делает их привлекательными для потенциальных покупателей.

Европейские требования неукоснительно соблюдаются также в центре России, на предприятии «Талион Терра», расположенном в Тверской области. ОСБ-панели Ultralam имеют нормативные потребительские характеристики, производятся с большим диапазоном размеров, имеют бюджетную стоимость.

ОСБ плита: виды, размеры, сфера применения

Содержание статьи

Идея перерабатывать деревянные отходы и использовать их для производства отделочных стройматериалов, отнюдь не нова. Еще с советских времен в наш дом пришла фанера, плиты ДВП и ДСП, которые уже в те далекие времена заняли свою прочную нишу в отделке домов и строений.

Как появились ОСБ-плита

Ориентированно-стружечные плиты OSB (ОСБ), появились относительно недавно, не более 30 лет назад. Их появление было вызвано необходимостью возведения домов по каркасной технологии. Для обшивки таких строений необходим был материал, который бы отличался прочностью, хорошо удерживал тепло, но при этом был легковесным и простым в монтаже.

Натуральное дерево и плиты ДСП, которые размокали под воздействием влаги, для этих целей не подходили. Однако в результате экспериментов американские технологи разработали уникальную многослойную плиту, которая смогла удовлетворить все технологические запросы. Так на свет появилась плита на основе стружки под названием OSB.

Состав материала

ОСБ плита – современный подход к получению отделочного материала из древесных отходов. Состоит она из 3, 4 и более слоев стружки, которые склеены между собой фенольными смолами с добавлением парафина, а также борной кислоты.

Ориентированной данная плита называется потому, что каждый ее слой имеет разную ориентацию. К примеру, если первый слой склеен волокнами продольно, то второй наоборот — поперечно. Этим достигается прочность выпускаемой продукции.

Виды ОСБ-плит

Нужно сказать, что рассматриваемый материал подразделяется на четыре вида. Конкретный вид говорит о характеристиках и свойствах отделочного материала.

OSB1 – это плита самого низкого качества. У нее наиболее низкая плотность, из-за чего такой материал плохо переносит воздействие окружающей среды, и в первую очередь, влаги. Обычно плиты OSB1 используют в мебельной промышленности для изготовления изнаночных слоев мебели, в частности, каркасов диванов и кресел, которые впоследствии закрываются обивочным материалом.

OSB2 – данный материал отличает более высокая плотность, а значит и влагу он удерживает намного лучше. Плиты OSB2 чаще применяются для отделки стен в сухих помещения с невысокой степенью влажности.

OSB3 – самый популярный у обывателей материал. Именно здесь мы сталкиваемся с сочетанием приемлемой цены и высокой степенью устойчивости к влаге. Такими плитами принято обшивать наружные стены частных домов и различных хозяйственных сооружений. Правда, нельзя сказать, что рассматриваемая плита способна противостоять влаге долгие годы. Со временем под воздействием атмосферных осадков, плиты могут деформироваться. Чтобы этого не произошло, производители рекомендуют после отделки стен обработать плиту OSB3 специальной пропиткой, лаком или краской.

OSB4 – по классификации это наиболее прочная, а значит, самая надежная и долговечная из предложенных ориентировочно-стружечных плит. Превосходные показатели влагостойкости и прочности позволяют отделывать такими плитами наружные стены домов, не волнуясь за возможную деформацию материала. Такая плита сохранит неизменный вид и спустя 15 лет эксплуатации! Однако спрос на нее не слишком большой. Все дело в высокой цене, ведь по стоимости OSB4 в 2-3 раза превышает стоимость плиты OSB3.

Размеры ОСБ листа

Рассматриваемые плиты выпускаются с разной толщиной. От этого параметра во многом зависит область применения плит, ведь чем больше толщина, тем больше многослойным получается материал.

1. Плиты до 16 мм. Так, например, наиболее тонкие листы до 16 мм применяются в производстве недорогой мебели. Как вариант, из них получается основание под мягкую кровлю, например, под ондулин или гибкую черепицу. Несущие конструкции из такого материала не создаются ввиду его низкой прочности.

2. Плиты, толщиной от 16 до 20 мм могут стать отличным половым покрытием для вашего дома. Кроме того, таким материалом можно обшивать стены здания, и монтировать перегородки внутри помещения.

3. Самые толстые плиты, от 22 до 26 мм, как правило, применяются для покрытия полов, на которые подразумевается высокая нагрузка (более 100 кг на 1 м.кв.). Это могут быть полы в мастерских и производственных цехах.

Что касается размеров плит, то стандартный размер материала 1250х2500 мм. При этом в магазине вы можете увидеть материал, размером 1220х2440 мм и 590х2450 мм. Такая вариативность позволяет подобраться для своей отделки именно тот лист, после монтажа которого останется минимальное количество отходов.

Классификация плит по степени обработки поверхности

Рассматриваемые плиты классифицируются и по степени обработки поверхности. В этом плане можно выделить:

1) Нешлифованные. Материал, с шероховатой поверхностью, который отличается хорошими адгезивными свойствами и легко склеивается с битумными покрытиями. Такие плиты лучше всего подходят в качестве подложки под кровельное покрытие.

2) Шлифованные. В этом случае вы приобретаете гладкую плиту, у которой имеется повышенные требования к точности поверхности. Такие ОСБ плиты подходят для формирования стеновых покрытий, которые могут утепляться в дальнейшем, а могут оставаться без утепления.

3) Лакированные. Из названия становится очевидным, что плоскости таких плит шлифуются, после чего покрываются одним или несколькими слоями лака. В результате вы приобретаете усовершенствованное, защищенное и однотонное покрытие, которому не страшен грибок. Такая ОСБ плита простоит и 20 лет без малейших повреждений. Правда, стоимость ее довольно высокая.

4) Ламинированные. Данная технология подразумевает нанесение на поверхность плиты меламиносодержащих смол. Производится нанесение посредством горячего прессования на специальных станах, благодаря чему на свет появляется OSB плита с гладкой или даже тисненой (рельефной) поверхностью.

Различия материала по форме кромки

Большинство панелей выпускается с прямой кромкой. В плане выполнения черновых работ такой материал просто незаменим. А вот для формирования стен или для укладки полов разумнее обратить внимание на плиты с фигурными торцами, которые имеют систему «гребень-паз».

Благодаря данной системе плиты идеально входят друг в друга, обеспечивая максимальную изоляцию звука и тепла. К тому же места стыков панелей остаются практически незаметными.

Преимущества

Как и у любого другого материала, у плит OSB имеются свои преимущества в сравнении с другими плитами, производимыми из древесных отходов. К ним относятся:

1. «Усовершенствованная древесина». Специалисты называют рассматриваемые плиты «усовершенствованной древесиной», а все потому, что в сравнении с деревом, такой материал отличается большей прочностью, легкостью и сопротивлением влаге. В отличие от цельной древесины ОСБ плита меньше гниет, в ней отсутствуют сучки и трещины.

2. Высокая прочность. Предел прочности на изгиб ОСБ плиты составляет 22 МПА. Для сравнения, у листа ДСП данный показатель прочности не превышает 14 МПа. В этом плане рассматриваемые плиты выбирают для возведения конструкций, на которые будут оказываться серьезные нагрузки в процессе эксплуатации.

3. Сопротивление внешним воздействиям. Если брать во внимание противостояние воздействиям извне и атмосферным осадкам, то OSB плита в 3-4 раза устойчивее, нежели лист фанеры, изготовленный из хвойного шпона или такой же толщины лист ДСП.

4. Противостояние влаге. Коэффициент набухания листа OSB3 составляет всего 10%. Это говорит о том, что погруженный в воду лист ориентировочно-стружечной плиты на протяжении суток сохраняет все свои свойства и не деформируется! Достигается это благодаря тому, что тонкая щепа, образующая каждый слой плиты, прессуется чрезвычайно плотно. К тому же каждый слой проклеен фенольными смолами, в них отсутствуют пустоты и они не расслаиваются от влаги.

5. Идеальное взаимодействие с крепежом. Практика показывает, что рассматриваемая плита в пять раз лучше удерживает металлический и деревянный крепеж, чем любой другой материал из отходов деревообрабатывающего производства. Саморезы вкручиваются в такой материал без предварительного сверления отверстий, что также относится к преимуществам.

6. Отлично держит тепло и не пропускает звук. Рассматриваемая плита отличается более высокой способностью поглощать звуки и удерживать тепло внутри помещения в сравнении с аналогичными материалами. Это значит летом в таком доме прохладно, а зимой – теплее, чем в помещении оббитом ДСП. Да и от посторонних звуков такое помещение защищено гораздо лучше.

7. Удобство утепления. Плиты OSB – ровные и гладкие, а значит, при необходимости утеплить дом, стены которого отделаны плитами ОСБ, у вас не возникнет проблем с укладкой утеплителя. А это огромное преимущество в сравнении с бревнами.

Важно! Укладывая рассматриваемые плиты на пол, на них можно без опасений монтировать систему «теплого пола». Благодаря плоской конструкции это удобно, а учитывая технические характеристики материала – абсолютно безопасно.

8. Противостоит насекомым. Еще одним преимуществом ОСБ плит является тот факт, что этот материал не интересует грызунов, насекомых и термитов. Благодаря этой особенности плиты и после 15 лет использования сохраняют целостность, не разрушаясь под действием вредителей.

9. Легкость материала. В сравнении с цельной древесиной, изучаемые плиты в два раза легче. А это серьезное преимущество, которое становится особенно заметным в процессе монтажа. Более того, легкие плиты не оказывают серьезного давления на фундамент, а это существенноая экономия при возведении основания постройки.

10. Легкость обработки материала. Добавим также, что рассматриваемые плиты хорошо поддаются обработке. Их удобно пилить ножовкой или нарезать лобзиком, да и циркулярной пилой такой материал кроится буквально в несколько секунд.

Можно сделать вывод о том, что OSB плиты – идеальное решение для обшивки каркасных домов, а также строительства мансард и возведения хозпостроек, особенно в регионах с теплым и умеренным климатом, где не бывает суровых зим. Данный материал может стоять годами, совершенно не деформируясь и не подвергаясь внешним воздействиям.

Недостатки

Учитывая ряд преимуществ, которыми обладает рассматриваемая плита, нельзя не сказать о некоторых недостатках данного материала. Итак:

1. Неприятный запах. Производство материала сопряжено с использованием фенольных смол и борной кислоты, что способствует появлению у готового продукта неприятного запаха, который может выветриваться довольно долго. Особенно этот недостаток заметен при обшивке стен и пола внутри дома. И если дорогому материалу на полное выветривание запаха потребуется 3-4 недели, то у дешевых плит на этой может уйти до полугода!

Важно! Обычно проблема запаха от плит связана с тем, что покупатель экономит, выбирая для внутренней отделки плиты, предназначенные для наружных работ. Такие плиты отличаются устойчивым запахом, ведь основной упор в них делается на противостояние влаге и внешним атмосферным осадкам. Для внутренней отделки такие плиты использоваться не должны!

2. Пары формальдегидов. Неприятный запах, безусловно, проблема ОСБ плит, но отнюдь не ключевая. Гораздо опаснее токсичные испарения, которые выделяются из плит в процессе эксплуатации. К слову, это проблема для всех материалов, переработанных из опилок и древесной щепы. При этом OSB плита выделяет в два раза меньше токсичных испарений, нежели плита ДСП. Просто для изготовления данных плит используется значительно меньше смол.

Однако выбросы от материла присутствуют, а значит, такие плиты не подходят для отделки жилых помещений, в частности, зала, детской комнаты и спальни. Более качественный материал также отличается минимальным количеством токсичный смол, а значит перед покупкой важно затребовать у продавца сертификат качества продукции, и убедиться, что приобретаемый материал не навредит вашему здоровью. Помните, безопасный для здоровья материал должен иметь класс Е1, а в идеале – Е0.

3. Низкая паропроницаемость. Еще одним недостатком изучаемого материала является минимальная паропроницаемость ОСБ плит. Многие не уделяют этому показателю внимания и совершенно напрасно. Если обшить ориентированно-стружечными плитами пол и стены вашего жилища, внутри образуется настоящий «термос», не дающий свежему воздуху свободно проникать в помещение и покидать его. В таком помещении будет настоящая парная, и придется постоянно держать форточку открытой для полноценного воздухообмена.

4. Разрушается под действием грибка. Все же стоит признать, что даже при использовании большого количества смол, основу ОСБ панелей составляют пиломатериалы, которые, как и любая древесина, разрушаются под воздействием грибка. Это касается как панелей для внутренней отделки, так и ОСБ плит, выпускаемых специально для отделки фасада. Чтобы они служили максимально долго, производители рекомендуют дополнительно обрабатывать поверхность панели антисептиками и прочими противогрибковыми материалами.

Сфера применения

1) Обшивка каркасных домов и межкомнатных перегородок. Мы уже определились с тем, что ОСБ плиты идеально подходят для обшивки каркасных домов и межкомнатных перегородок в них.

2) Выравнивание полов. Плоские и гладкие плиты идеально подходят для формирования чернового и чистового полового покрытия. Такой материал является лучшим средством выравнивания полов.

3) Обрешетка при возведении кровли. ОСБ плиты широко используются в качестве обрешетки при возведении кровли. На них можно укладывать шифер, ондулин, а также любую мягкую кровлю, такую как мягкая черепица.

4) Создание СИП-панелей. Ориентированно-стружечная плита используется для создания другого известного отделочного материала – СИП-панелей. Это популярные сегодня сендвич-панели, состояние из двух ОСБ-плит по краям и вспененного пенополистирола посередине. Такой материал отличается повышенными теплоизоляционными свойствами и может применяться для возведения стен зданий в условиях Севера.

СИП панели также идеально подходят для формирования полов. Такой материал укладывается непосредственно на лаги, а сверху него можно класть керамическую плитку, ламинат, линолеум, ковролин или любое другое напольное покрытие.

5) Опалубка при заливке бетона для фундамента. Отдельно скажем о том, что ориентированно-стружечные плиты идеально подходят для формирования опалубки при заливке бетона. Благодаря плоской и гладкой поверхности залитый фундамент получается идеально ровным, а бетон совершенно не липнет к поверхности ОСБ плиты. Благодаря этим особенностям опалубку из данного материала можно использовать многократно.

Популярные производители OSB плит

Сегодня на отечественном рынке строительных материалов появилось довольно много производителей ориентированно-стружечных плит. Выбрать из этого многообразия человеку несведущему в строительстве, довольно сложно. Поэтому далее рассмотрим наиболее популярные компании по производству ОСБ плит.

  • Kronospan

Это австрийская компания, которая давно уже открыла свое производство во многих странах мира, включая соседнюю Беларусь. Могилевское предприятие по производству ориентированно-стружечных плит отличается высоким качеством продукции и приемлемыми ценами, что объясняется минимальной логистикой.

Материал отличается повышенной влагостойкостью, что для российского региона, с его северными широтами, является наиболее подходящим вариантом отделки домов. Неудивительно, что в России Kronospan является одним из лидеров по продажам.

  • GLUNZ

Это немецкая компания, которая делает упор на европейского потребителя. Да и по многочисленным опросам GLUNZ является лидером по производству ориентированно-стружечных плит. Продукцию компании отличает высококачественное сырье, а также экологически чистые клеевые составы. Запах у таких плит практически отсутствует, а если и есть, то выветривается за считанные дни.

Особую популярность среди продукции компании GLUNZ получили плиты OSB3, у которых уровень эмиссии формальдегида соответствует классу E0. Это значит, приобретая данную продукцию, вы получаете абсолютно безопасный отделочный материал.

  • ДОК «Калевала»

Эту компанию можно назвать крупнейшим производителем ОСБ плит в России. В последние годы оборудование компании подверглость серьезному обновлению, благодаря чему сегодня на строительный рынок поступает качественный стройматериал, с высоким уровнем экологичности. Неудивительно, что продукция компании ДОК «Калевала» сегодня востребована не только в России, но и за рубежом. Именно поэтому компания начала расширять свое производство, строя производственные цеха на просторах СНГ.

  • Ulrtalam

Если вам понадобилась отделка плитами ОСБ, и вы не желаете переплачивать за материал, обратите внимание на компанию Талеон Терра. Это еще один известный производителей ориентировано-стружечных плит из города Торжок, продукция которого отличается средней ценой, широкой доступностью и высоким качеством. Новая технология производства, используемая данной компанией, применяет метод непрерывного прессования, благодаря чему производителям удается выдерживать точные геометрические параметры продукции.

К слову, продукция компании Талеон Терра на 80% уходит на производство СИП панелей.

  • EGGER

Если вам необходима эталонная продукция, отвечающая наивысшим мировым стандартам, стоит приобрести OSB плиты европейского бренда EGGER. Продукция данной компании может похвастаться идеальной геометрией, повышенной влагостойкостью, а значит, самой высокой надежностью среди всех производителей ОСБ плит.

Все плиты данной компании соответствуют экологическому стандарту марки E1 и E0, а значит, приобретая данную продукцию, вы можете не беспокоиться за собственное здоровье. Единственный минус таких панелей – высокая цена, которая по карману далеко не каждому покупателю.

Заключение

Теперь вы знаете, какими свойствами обладают ОСБ плиты, и в каких случаях их можно применять. Можно сказать, что появление данного материала совершило революцию в отделке помещений, ведь появление ОСБ плит существенно экономит деньги и время тех, кто решил возвести дом или заняться капитальным ремонтом. Обратите внимание на плиты OSB, ведь это достойная альтернатива многим другим отделочным материалам.
