Размеры саморез по бетону: виды и размеры, как правильно вкрутить

Содержание

какие есть размеры, как правильно пользоваться и выбрать, можно ли вкрутить без сверления

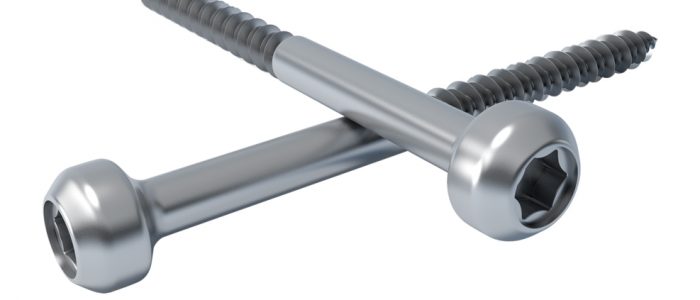

Шурупы, предназначенные для вкручивания в бетон, кирпич или пенобетон, называются нагелями. Изначально они применялись при работе с деревянными поверхностями, но впоследствии сфера их использования расширилась. Нагель — надёжный саморез по бетону, позволяющий крепить к плотным основаниям тяжёлые конструкции, например, настенные шкафы, рамы. Когда нужно что-то повесить на стену, в том числе во время ремонта, этот вид метиза незаменим.

Устройство шурупа

Конструктивно шуруп представляет собой металлический стержень с резьбой одинаковой или разной высоты. Также у изделия есть потайная головка с насечкой изнутри.

Крепёжный элемент сделан из высокопрочной стали и покрыт специальными составами, предохраняющими от коррозии и повреждений во время вкручивания. Выпускаются жёлтые и белые нагели, но от цвета их потребительские свойства не зависят. На окраску влияет вид металла, с помощью которого производилась пассировка. У шурупов, не требующих предварительного сверления, всегда плоская головка, что позволяет без труда замаскировать её в стене или на потолке.

Нижняя часть метиза имеет вид конуса с насечками. Такая конструкция обеспечивает прочное и надёжное крепление: шуруп не вывалится из стены, потому что насечки не дадут этого сделать, а бетон не растрескается при вкручивании.

На головке крепёжного изделия находится крестообразная выемка, поэтому его можно вкручивать отвёрткой. Насечки есть и на всей поверхности резьбы. Их задача — обеспечить надёжное сцепление с поверхностью. Сама резьба неравномерная и этому тоже есть объяснение: нагель пригоден для работы с пористыми (ячеистыми) бетонами и другими подобными материалами.

Шаг резьбы очень частый — это одна из главных особенностей такого крепежа. Даже используя саморез по бетону без сверления, можно не опасаться, что прикрученный объект отвалится от стены.

Разновидности и размеры

Есть несколько классификаций метиза, основанных на разных признаках. Так, специалисты причисляют шуруп к одному из видов, учитывая форму головки.

Её варианты:

  1. Шестигранная. Характеризуется коническими или крестовидными шлицами. Может вкручиваться при помощи накидного или рожкового ключа.
  2. Прямоугольная. У этих нагелей скруглённая головка, что позволяет навешивать на них петли.

Метизы для вкручивания в бетон продаются в магазинах и на рынках. Если официальные торговые точки обычно не обманывают покупателей, то на рынке может случиться всякое. Например, продавец может утверждать, что белый нагель лучше, чем жёлтый, или наоборот, хотя на самом деле это не совсем так. Покрытие не влияет на свойства, но от него зависит сфера применения. Защитная обработка бывает трёх видов:

  • омеднение;
  • оцинковка;
  • затемнение.

Зачернённый метиз недостаточно защищён, поэтому не стоит вкручивать его в материал, подверженный сырости. Нагель с медным покрытием плохо переносит перепады температуры и другие климатические изменения, из-за чего он предназначен для использования внутри помещений. Оцинкованные изделия можно применять где угодно.

Сортамент (не путать с ассортиментом!) представлен множеством моделей. При выборе следует учитывать, что у саморезов по бетону размеры отличаются по нескольким измерениям:

  • высота головки — от 2,8 до 3,2 мм;
  • шляпка — от 10,8 до 11,8 в диаметре;
  • глубина — от 2,3 до 2,8 мм;
  • длина — от 50 до 185 мм;
  • внутреннее сеч. — от 5,1 до 5,5 мм;
  • наружное сеч. — от 7,3 до 7,7 мм;
  • диаметр (наружный) — от 6,3 до 6,7 мм;
  • шаг резьбы — от 2,5 до 2,8 мм;
  • диаметр сверла — 6 мм.

Особенности работы с нагелем

Крепёж выбирается с учётом глубины сверления или анкеровки, а она, в свою очередь, зависит от материала стен. Бетонные конструкции нужно просверливать на глубину 45 мм, а между соседними нагелями должно быть не менее 30 мм. Отверстия в стенах из белого силикатного кирпича должны иметь глубину 55 мм. Анкеровку выполняют с шагом 40 мм (или более).

Стену или перегородку, сделанную из пемзы, сначала просверливают дрелью на глубину 65 мм. Шурупы располагают на расстоянии не меньше 50 мм друг от друга. Если стена состоит из ячеистого бетона, между соседними шурупами следует оставлять расстояние от 60 мм. Глубина отверстия в этом случае будет составлять 75 мм.

Стену из красного полнотелого кирпича просверливают на глубину 55 мм. Метизы располагают на расстоянии 40 мм или более.

Критерии выбора

Главная задача шурупа — выдерживать нагрузку. Этот критерий считается самым значимым при выборе. Согласно расчётам инженеров, чтобы метиз выдержал нагрузку в 1 центнер, он должен быть не короче 150 мм. Для крепления объектов массой до 10 кг включительно достаточно использовать шурупы длиной 7 см. При креплении всегда надо учитывать рекомендованный шаг между соседними нагелями, удерживающими общий объект.

В зависимости от габаритов груза, а также от материала, из которого сделана стена, рекомендованный шаг крепления составляет от 3 до 10 см.

Покупая шурупы, важно учитывать сферу использования. Так, для сырых помещений нужен не тот же самый крепёж, что для сухих. Эксплуатационные характеристики зависят от типа покрытия, хотя на расчётную нагрузку и срок службы в должных условиях она не влияет. Таким образом, если омеднённый и зачернённый шурупы рассчитаны на 50 или 40 лет эксплуатации, они и прослужат столько, но при условии, что будут соблюдаться условия эксплуатации (снаружи помещения, внутри, в сыром или сухом материале).

Цена нагеля зависит от типа покрытия, а также от длины самого изделия. Затемнённый метиз стоит дешевле омеднённого, а длинный — дороже короткого. В любом случае крепёж — сравнительно недорогой товар и экономить на нём точно не стоит. Также нет смысла обходить несколько строительных магазинов в поисках точки, где стоимость нагелей самая выгодная, так как разница в ценах минимальна или её нет совсем.

Рекомендации по применению

Саморезы по бетону часто применяются при монтаже деревянных, металлических и пластиковых изделий. С их помощью устанавливают пластиковые окна, монтируют бетонные коробки, крепят алюминиевый профиль к кирпичным и бетонным элементам зданий.

Работа начинается с того, что в стене специальным буром проделывают небольшое отверстие. От края стены или от угла следует отступить не менее 60 мм. Между соседними метизами оставляют такое расстояние, которое рекомендовано для изделий с этими параметрами.

При установке евроокон и пластиковых окон расстояние от стоек до угла рамы составляет 10 см, а между соседними шурупами — не более 70 см. Сначала производят разметку, затем вкручивают последовательно каждый элемент. Закручивают нагель очень аккуратно, не допуская сколов и осыпания стены. Повышенная осторожность требуется при вкручивании в пористые материалы, например, в пемзу или ячеистый бетон. Нельзя давить на нагель, можно только вращать его.

Важно обратить внимание на резьбу. Если она меняющаяся, тогда такой саморез не получится сочетать с дюбелем.

Последовательность крепления

Прикреплять шурупы к стенам несложно, когда есть понимание алгоритма работы. До начала манипуляций следует подготовить инструменты. Без них вряд ли что-то получится. Перечень того, что потребуется:

  • саморезы по бетону;
  • дрель;

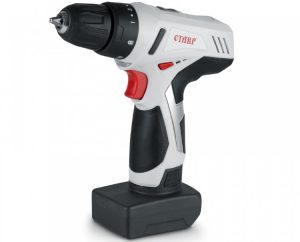

  • шуруповёрт или отвёртка;
  • перфоратор;
  • ёмкость с холодной водой или маслом;
  • молоток (может не понадобиться).

Поверхность тщательно зачищают, если нужно — выравнивают. Отмечают места, где будут располагаться отверстия. После нанесения отметок начинают сверлить отверстия соответствующей длины. Так как во время работы сверло сильно греется, время от времени его опускают в масло или холодную воду, чтобы металл остыл. Если длина сверла недостаточна, вставляют штырь и проворачивают его, пока не получится отверстие требуемой длины.

Когда отверстие готово, закрепляют конструкцию, через которую будет вкручиваться метиз. Насечки на нём обеспечивают надёжное сцепление с материалом стены. Вкручивая саморез, нужно помнить о его хрупкости. Если начать чрезмерно затягивать или допустить перегрев, шуруп сломается.

Удобно вкручивать крепёж в бетон, используя шуруповёрт, но работать с ним нужно аккуратно. На больших оборотах стержень сильно греется, отверстие может расшириться, и в результате стержень выпадет. Дольше, но надёжнее работать обычной отвёрткой. Если после всех приложенных усилий вкрутить саморез так и не удалось, можно попробовать воспользоваться молотком. Стучать по головке следует аккуратно, а сам метод допускается применять только в тех случаях, когда крепёж не будет подвергаться высокой нагрузке.

Вкручивание саморезов без сверления практикуют обычно при работе с рыхлым бетоном. Предварительно нужно убедиться, что материал поддаётся, а вкрученный саморез не вываливается.

Техника безопасности

Вкручивание шурупов в бетон считается безопасной работой, но не стоит заблуждаться, полагая, что в её процессе нельзя нанести себе травму. Соблюдать технику безопасности нужно так же неукоснительно, как и при других операциях. Обращение с шуруповёртом, дрелью и перфоратором требует опыта и понимания, как работают эти инструменты и в чём их опасность. Рекомендации относительно того, как пользоваться саморезами по бетону:

  • при работе с дрелью запрещено надевать перчатки, так как они могут намотаться на сверло, в результате чего будет сильно травмирована рука;
  • перед заменой сверла нужно дать ему остыть, опустив в воду;
  • сверлить необходимо в защитных очках, иначе отколовшийся кусок материала может попасть в глаз;
  • когда под веко всё же попало инородное тело, нужно сразу промыть глаз большим количеством воды;
  • при боли и покраснении в глазу, если они не уменьшаются в течение нескольких часов, необходимо обратиться к врачу;
  • во время работы с электроинструментами нужно удалить из помещения детей и следить, чтобы они не заходили, потому что ребёнок может схватиться за провод и попытаться сунуть вилку в розетку, пораниться колющим или режущим краем и т. д. ;
  • в зоне рабочего места не должно быть животных.

Во избежание травм не рекомендуется работать в состоянии алкогольного или наркотического опьянения. Правильный выбор самореза и соблюдение алгоритма работы — залог надёжного и долговечного крепления.

Шуруп по бетону: как выбрать и использовать?

Разновидности шурупов по бетону

Разновидности шурупов по бетону

Шуруп по бетону или нагель представляет собой цилиндрическую, удлиненной формы деталь, на одной стороне которой головка, по центру — резьба и острый конец с другой стороны. Головка элемента может иметь вид шестигранника или крестовый паз по ее центру.

Для изготовления нагелей используется углеродистая сталь высокой твердости, что делает шуруп по бетону достаточно прочным, а нанесение специального защитного покрытия, предохраняет элементы от коррозии и улучшает механические свойства. Статья знакомит с типами шурупов, способами их применения по бетону.

Содержание статьи

Заключение

Разновидности метизов

Шурупы для бетона выпускаются несколькими разновидностями.

Что такое саморезы по бетону, их классификация и особенности, можно увидеть в таблице:

Разновидность шурупаОсобенности
По форме и шагу резьбы
Универсальные

Универсальные

Диаметр деталей 3-6 мм, длина от 12 до 220 мм. Главная особенность метизов этого типа — их можно вкручивать в предварительно просверленное отверстие. Это многофункциональные изделия.
Универсальные с резьбой под елочку

Универсальные с резьбой под елочку

Диаметры метизов составляют 3-8 мм, длина – от 12 до 220 мм. Это универсальные шурупы по бетону, применение их возможно лишь совместно с дюбелем, который чаще всего входит в комплект с нагелем. При наличии в бетонной стене пустот, рекомендуется при монтаже использовать ударный дюбель. При этом длины у шурупа и дюбеля одинаковые. Отверстие под метиз сверлится на 3-5 мм глубже длины самого шурупа.
Нагель с переменной резьбой

Нагель с переменной резьбой

Под такой нагель по бетону требуется предварительно рассверливать отверстие, но им не нужны дюбеля. Наличие резьбы с насечками позволяет шурупу легко входить в стену. Диаметр такого метиза — 7,5 мм, а длина может колебаться в пределах 70-200 мм. Оптимальные размеры изделия — 7,5х72 мм.
По конструкции головки
Потайная или коническая

Потайная или коническая

Это шурупы с крестообразным шлицем на плоскости головки.
Шестигранная

Шестигранная

Эти шурупы вкручиваются с помощью рожкового ключа.
В виде шпильки

В виде шпильки

Детали с резьбовым стержнем для гайки.
В виде крюка

В виде крюка

Это анкер с крюком.
Шурупы с головкой torx

Шурупы с головкой torx

Это редко используемые шурупы по бетону, потайная головка torx имеет на головке шлиц под звездочку — шестигранник.

Помимо этого, с внутренней стороны головки предусмотрена зенковка, гарантирующая максимально плотное прилегание крепежа к изделию, которое крепится к бетонному основанию.

По виду покрытия

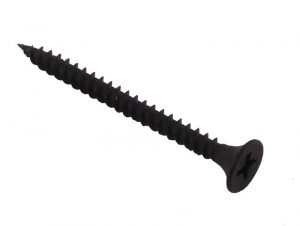

Черный

Черный

Готовые детали имеют оксидированное покрытие. Используются во внутренних помещениях с нормальной влажностью.
Белые

Белые

Такой нагель с цинковым покрытием. Используется в любых условиях внутри и снаружи здания.
Желтые

Желтые

С покрытием из желтого цинка. Чаще используется такой шуруп для газобетона или внутри помещения.

Совет: Все эти модели монтируются лишь в заранее просверленное и правильно подготовленное отверстие.

Параметры деталей

Характеристики черных саморезов по бетону

Характеристики черных саморезов по бетону

Выбирая шурупы по бетону, размеры их необходимо подбирать согласно прикладываемой нагрузке.

Например:

  • при креплении шкафа, вес которого пять килограмм, можно использовать шуруп с размерами 3 х 25 мм, где 3 – диаметр стержня, 25 – его длина;
  • для крепления предмета массой 100 кг, размеры самореза лучше брать 10 х 160 мм;
  • С размерами шурупов, в зависимости от их вида, можно познакомиться из таблицы:
Нагель для бетонаДиаметры, ммДлина, ммМасса 1 штуки, гр.
Черный7,552; 72; 92; 112; 132; 152; 182; 202От 10 до 36,2
Белый2,5; 3; 3,510; 12; 13; 16; 20; 25; 30; 40; 45От 0,3 до 1,6
Желтый2,5; 3; 3,510; 12; 13; 16; 20; 25; 30; 40; 45От 0,3 до 1,9
Общий вид нагеля по бетону

Общий вид нагеля по бетону

Нагели для бетона изготавливаются по разработанным государственным стандартам – ГОСТ 1146-80. При заказе крепежа указываются размеры одной детали и общая масса всех элементов.

Выбор крепежа

Перед тем, как вкрутить в бетонную стену шуруп, необходимо правильно выбрать сам крепежный элемент и диаметр сверла.

По внешнему виду анкерный саморез по бетону от простых шурупов практически не отличается. Но существуют некоторые особые характеристики, которые обязательно должны иметь изделия, подходящие для монтажа своими руками в бетонные поверхности.

К ним относятся:

  • Шуруп по бетону нагель должен выполняться из высококачественной стали;
  • Тип шляпки и форма головки. Это зависит от инструмента, планируемого использовать, при вкручивании метиза. Например, шлицы «крест» и «звезда» подойдут для шуруповерта и отвертки. Такие шляпки удобно применять, когда необходимо прилагать большие усилия при закручивании самореза в бетонную стену;
  • Обязательно острым должен быть конец нагеля;
  • Шурупы должны иметь антикоррозийное покрытие, иначе они быстро поржавеют, что станет причиной распространения коррозии на армирующий каркас, при его наличии в стене.

Можно ли просверлить бетонную стену шуруповертом или электрической дрелью? На самом деле, не стоит портить свой инструмент.

Найдите перфоратор и не мучайтесь, а в крайнем случае правильно подберите сверло, с учетом таких критериев:

  • Диаметр инструмента должен быть меньше сечения метиза на 2-3 мм;
  • Допускается использовать универсальное сверло для электродрели;
  • Стоимости изделия. Больше всего цена анкеров рамного и клинового типов. Их имеет смысл приобретать, если на деталь будет оказываться довольно большая нагрузка. В остальных случаях достаточно купить недорогие саморезы, используемые для бетонных поверхностей;
  • При применении ударного инструмента, стоит приобрести специальное сверло с проточками на цилиндрической части хвостика.
  • Перед тем как закрутить шуруп в бетонную стену необходимо предварительно рассчитать нагрузку, под которую будет предназначен крепежный элемент. Для этого можно воспользоваться, приведенной ниже, таблицей:

Особенности использования саморезов

Применять такие крепежные элементы достаточно удобно и просто. Инструкция рекомендует перед тем, как вкрутить шуруп в бетонную стену заранее просверлить отверстие.

Перед тем, как вкрутить шуруп в бетон, понадобится:

  • Перфоратор, электрическая дрель, шуруповерт;
  • Сверло для шуруповерта по бетону;

Совет: Следует иметь в виду, что на вопрос можно ли шуруповертом сверлить бетон, однозначного ответа нет. В этом случае работы следует проводить очень осторожно и только в крайнем случае.

  • Обычная отвертка. Ее выбор зависит от формы шлица, нанесенного на головку нагеля. Чаще всего он крестообразный или фигурный, отвертка должна иметь такой же тип;
  • Молоток. Иногда саморезы допускается им вбивать в стену. Но только в ситуациях, когда: нет в наличии специального инструмента, для сверления отверстия; не будет на крепеж существенной нагрузки, например, он будет предназначен для крепления картины.

Как вкрутить нагель

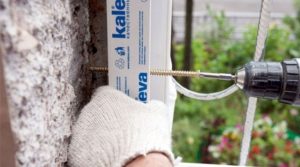

Саморезы используются при монтаже пластиковых окон, любых деревянных конструкций, разных профилей, дверной коробки к бетонному или другому основанию. Прежде чем вкрутить по бетону саморез-нагель, просверливается отверстие в стене.

При этом необходимо учитывать, что:

  • От края стены расстояние не должно быть меньше 60 мм;
  • При монтаже пластикового окна, шаг между крепежными элементами выбирается максимум 60 см;
  • При установке алюминиевого или деревянного окна, максимальный шаг между элементами может составлять 70 см.

Далее:

  • После сверления отверстия оно очищается от пыли;

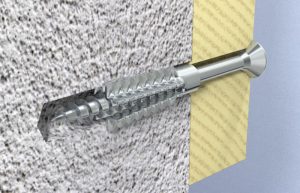

  • Вставляется дюбель нужного размера. Он может быть пластмассовым или деревянным, главное, чтобы выдерживал крепеж и надежно закреплялся в бетонной стене;
  • Вкручивается саморез, как показано на фото.

Совет: Чтобы избежать обламывание самореза, необходимо его правильно вкручивать. Делать это следует аккуратно, не слишком затягивая крепеж. Стоит избегать быстрого вкручивания, что может привести к перегреву головки элемента и ее разрушению.


Заключение

Используя шуруп для бетона, можно значительно упростить крепление шкафов и других предметов, сделать это быстро и качественно. Промышленность выпускает крепежные элементы любых размеров и типов. А чтобы получить больше информации на эту тему, стоит познакомиться с видео в этой статье.

Размеры саморезов — шурупов. Условные обозначения. Таблицы.

Обилие блестящих крепежных деталей на полках строительных магазинов радует глаз, но заставляет неловко топтаться у витрины каждого человека профессионально не связанного с реализацией крепежной техники. Назначение половины шурупов непонятно, а спросить у продавца как то неловко… Давайте попробуем разобраться в многообразии шурупов — саморезов представленных на современном рынке. Через 5 минут вы с удивлением обнаружите, что все намного проще чем кажется.

Шуруп — саморез. Откуда возникает путаница

Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86, который дает следующее определение шурупу:

Шуруп — крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия.

Как следует из документа датированного 1986 годом, использование данного типа крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё встречается как дешевая альтернатива саморезам.

Саморез — это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с короззионностойкими покрытиями.

Как следует из названия, саморез может самостоятельно нарезать резьбу и используется без предварительного сверления отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т.д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию. Ниже приведены удобные таблицы к каждому из типов.

Пример расшифровки

Шуруп 1 – 4×25 ГОСТ 1145-80


Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытия

Стандартизованная маркировка выглядит так, но на практике все намного проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.

Стандартные размеры саморезов — шурупов

Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.

Универсальные шурупы

Изготавливаются как правило с неполной резьбой. Используются для дерева, ДСП и др. мягких материалов. Самонарезающие свойства невысокие. По стандартам ГОСТ 1144-80, 1145-80, 1146-80 выпускаются диаметрами 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120 мм.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
2.5 10 3.0 10 3.5 10 4.0 13 5.0 16
13 13 13 16 20
16 16 16 18 25
18 18 18 20 30
20 20 20 22 35
22 22 22 25 40
25 25 25 30 45
30 30 40 50
40 45 60
50 70

Саморезы для дерева, ДСП, ДВП, пластмасс

Один из самых распространенных саморезов. Используется при монтаже в дюбели. Бывает с оцинкованным покрытием (белого цвета) или с оцинковкой и хроматным пассивированием (желтого цвета), иногда обрабатывается фосфатом.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм  Ø,мм длина,мм
3.0 10 3.5 10 4.0 12 4.5 16 5.0 16 6.0 30
12 12 16 20 20 40
16 16 20 25 25 45
20 20 25 30 30 50
25 25 30 35 35 60
30 30 35 40 40 70
40 35 40 45 45 80
  40 45 50 50 90
  45 50 60 60 100
  50 60 70 70 120
    70 80 80 140
    90 160
    100 180
    120 200

Шуруп-глухарь с шестигранной головкой

DIN 571 и ГОСТ 11473-75. Предназначен для крепления лаг, реек и прочих задач в которых необходима усиленная фиксация.  Как правило выпускается оцинкованный.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
6.0 30 8.0 40 10 40 12 100
40 50 50 120
50 60 60 140
60 70 70 160
70 80 80 180
80 90 90 200
100 100 100 230
120 120 120 250
160 140 140 280
180 160 160 300
180 180
200 200
220

Шурупы для крепления к металлам

Шурупы по DIN 7981, DIN 7982, DIN 7982

Визуально похожи на универсальные, но отличаются материалами изготовления, углом захода и углом профиля резьбы (до 60 градусов).

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 13 3.9 13 4.2 13 4.8 16 5.5 16 6.3 16
16 16 16 19 19 19
19 19 19 22 22 22
22 22 22 25 25 25
25 25 25 32 32 32
32 32 32 38 38 38
38 38 38 45 45 45
  45 45 50 50 50
  50 50 60 60 60
70 70 70
80 80
Шурупы по DIN 7504

Конструктивно практически полностью идентичны остроконечным шурупам по металлу DIN 7981, 7982, 7983 (см. табл. выше). Ключевое отличие — наконечник выполняющий функцию сверла.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 13 3.9 13 4.2 13 4.8 16 5.5 22 6.3 22
16 16 16 19 25 25
19 19 19 22 32 32
22 22 22 25 38 38
25 25 25 32 45 45
32 32 38 50 50
38 38 45
50

Саморезы для листового металла и изделий на металлической основе

Саморезы с прессшайбой

Встречаются в продаже как со сверлом (для металла толщиной до 2мм) так и острым наконечником ( предназначен для металла до 0.9мм). Стандартные диаметры 4.2 (4.0) мм и длина – 13, 14 , 16,
18, 19, 22, 25, 32, 41, 51 мм.

Саморез с полуцилиндрической головкой («клоп»)

Аналогично предшественнику бывает как острый так и со сверлом. Размерная линейка у данного самореза отсутствует и встречается он в единственном размерном варианте:

С острым наконечником – 3.5 х 11

С наконечником-сверло – 3.8 х 11

Саморезы с шестигранной головкой

Предназначены для работы с листовым металлом без предварительной подготовки отверстия. Обеспечивают усиленное крепление. От одного производителя к другому возможны вариации размеров продукции данного сегмента крепежных элементов. В таблицах ниже приведены самые популярные.

С острым наконечником.

Для листов металла до 0.9 мм.

Ø,мм длина,мм Ø,мм длина,мм
4.2 13 4.8 14
19 5.0 19
25 25
38 38
  51
Cо сверлом (DIN 7504-K)

Для металла большой толщины (5мм и более). Длина наконечника — сверла определяет мах. толщину листового металла.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
4.2 19 4,8;5,0 14 5.5 19 6.3 19
21 19 25 25
25 25 32 32
32 38 38 38
45 51 45
51 64 51
64 76 64
76 76
  90
102
127
    152

Саморезы для гипсокартона

Когда монтируют листы гипсокартона на металлический профиль, применяют саморезы с частой резьбой. Для крепежа на деревянное основание используется саморез с крупной однозаходной резьбой (см. рис). Ранее мы упоминали про универсальные крепежные элементы. Они держат хорошо, но если есть возможность использовать специальные, лучше сделать именно так. Для монтажа гипсокартонных плит на деревянную обрешетку или металлический профиль до 0.9 мм без предварительного сверления предназначены саморезы следующих размеров:

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 19 3.8 64 4.2 70 4.8 90
25 76 95
32 102
35 110
41 127
45 152
51
55

Для крепления гипсокартона к основательному металлическому профилю (от 0.9мм до 2мм) целесообразно использовать саморез — бур с наконечником — сверло.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 25 4.2 60 4.8 89
32 66 102
41 76
48

Саморезы для крепления гипсоволоконных плит

Подробнее про листы ГВЛ читайте здесь >>>

Изготавливаются с потайной конической уменьшенной головкой, крестообразный шлиц, двухзаходную резьбу переменного профиля и острый наконечник.Размеры крепежных изделий для монтажа на деревянный каркас или профиль из металла с толщиной менее 0.9 выглядят так: Ø 3.9 мм с длинами 19, 25, 30, 45 мм.

Саморезы для крепления плит и листов ДСП, ДВП, фанеры

Размеры самой фанеры в этом материале >>>

Как правило это оцинкованные шурупы (FLUGEL) размером 5.0 х 36

Встречаются с потайной конической головкой и насечками для раззенковки потайного отверстия (DIN 7504P) с размерами:

Ø длина,мм
4.2 от 25 до 110
4.8
5.5
6.3

Кровельные саморезы

При монтаже кровли целесообразно применять стандартные оцинкованные саморезы. Они не поддаются коррозии. Таблица с размерной линейкой выглядит так:

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
4,80 20 5,50 19 (20) 6,30 19 (20)  7,00 122
29 25 25 142
35 32 32 162
38 38 (40) 38 (40) 177
50 51 (50) 50
60 64 (62) 60
70 76 (78) 70
80 100 80
115 90
130 100
150 130
180 150
235 175
200
235

Выпускаются кровельные саморезы с окрашенными головками. Краска создает дополнительную защиту от воздействия внешних факторов. И они не портят экстерьер крыши, так как «выбираются» по цвету.

Шурупы и саморезы специального назначения

Конфирматы

Конфирмат или «евро-винт» – это отдельная категория крепежа. Он разработан для сборки мебельных панелей. Изготавливается с различными защитно — декоративными покрытиями (чаще оцинковка). Шаг резьбы – редкий. Задача – стянуть детали друг к другу. Головка имеет характерное отличие. Для ввинчивания необходим специальный шестигранник.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
5.0 40 6.5 50 7.0 40
50 50
60
70
Шурупы по бетону

Вкручиваются в заранее высверленное отверстие. Перфоратором пользоваться не рекомендуется. Отсюда трудоемкость процесса. Перед ввинчиванием нужно капнуть машинного масла — это немного облегчит процедуру. Вид крепежа, что называется «навечно». Выдерживают высокие нагрузки (до 100кгс). Бывают: Ø 7.5 мм. Длина: 50, 70 (72), 80, 90, 100, 120, 130, 140, 150, 160,180, 200,… мм.

Оконные саморезы

Подготовка отверстия не требуется. Работают как «усилители» окон и имеют следующие размеры: Ø 3.9 мм, длины: 13, 16, 19, 22, 25, 32, 35, 40 (38), 45 мм.

Рамные шурупы

Большие шурупы обладающие высокой прочностью. Вкручиваются в дюбель и иногда идут в комплекте с ним.

Юстировочные шурупы

Характерная особенность — вторая резьба. Первая резьба (как правило более мелкая) необходима для крепления к основе, вторая служит для монтажа подконструкции.

Популярны шурупы шурупы ∅6 мм и длиной: 60, 70, 80, 90, 100, 110, 120, 130, 145 мм.

Шурупы для строительных лесов

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
8.0 80 10.0 160 12.0 90
100 120
120 160
  190
  230
300
350
Шурупы-гвозди

Шурупы для подвесов

Очень удобны в быту, например на таком крепеже у нас уже несколько лет в коридоре городской квартиры висит детская качелька. Время на установку и снятие — буквально 1 секунда! Единого стандарта на размеры этого элемента не существует и каждое производство формирует размерную линейку на собственное усмотрение.

Шпаргалка домашнему мастеру

Следующие таблицы помогут сориентироваться при выборе необходимого крепежа.

Различаем изделие по типу резьбы

Саморезы различаются по частоте витков. Малый шаг позволяет применять крепеж для металлических деталей. Шурупы с редкой резьбой предназначены для материалов, имеющих невысокую плотность. Сюда попадают: асбест, гипс, пластик и прочее. По внешнему виду можно классифицировать саморезы следующим образом:

Шаг резьбы

Целевое назначение

Средний

Универсальные саморезы. Предназначаются для крепления объектов из любых материалов (являются самыми распространенными).

Частый,
с резьбой в двойной
заход

Разработаны для прикрепления к металопрофилю толщиной до 0.9 мм без применения дюбилей (необходима предварительная подготовка отверстия,
выпускаются со сверлом на наконечнике, обладают высокой стоимостью).

Редкий

Саморезы для прикрепления деталей из мягких материалов (дерева, пластика гипса, асбеста, и так далее) без применения дюбелей.

Средний, с
профилем елочка

Саморезы для ввинчивания в железобетонные или кирпичные объекты строений методом вбивания в дюбель.

Несимметричный

Саморезы для скрепления элементов современной мебели из дерева, ДСП, фанеры и т. п. (необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно).

Чередующийся с насечками

Саморезы для прикрепления к железобетонным или кирпичным деталям строений без дюбеля (нагели), (ввинчивается в отверстие диаметром 6 мм глубиной на 15 мм превышающей погружающуюся часть самореза).

Все дело в шляпе

По форме шляпки можно определить целевое назначение самореза. Зависимость между этими параметрами приведена в таблице:

Вид шляпки

Особенности и целевое назначение

Потайная

После ввинчивания шляпка полностью утапливается в закрепляемом объекте без выступа.

Профиль — полусфера

Прочно удерживает прикрепляемую деталь благодаря увеличенной площади прижимной шляпки.

Профиль — полусфера с малой пресс шайбой

Обладает большей площадью рабочей поверхности шляпки и заниженной ее высотой. Используется при монтаже листовых материалов.

Малая потайная

Имеет малую рабочую площадь и пологий переход от шляпки к стволу с резьбой. При монтаже фиксируется как в стационарном объекте, так и в прикрепляемой части. Позволяет в процессе монтирования прикладывать значительно большее усилие, чем в случае с обычной потайной шляпкой.

Профиль — полусфера с большой прессшайбой

Обладает большей рабочей прижимной площадью и заниженной высотой шляпки. Целевое назначение – прикрепление листовых деталей малой плотности.

Шестиугольная

Конфигурация шляпки, позволяет закручивать саморезы меньшими усилиями, достигая сильное прижатие скрепляемых предметов.

Воронкоподобная потайная с утолщением на теле стержня

Позволяет замаскировать соединение. Дает возможность закрыть шляпку декоративной пластиковой крышкой. Ввинчивается специфическим ключом (4 мм).

Тот факт, что затрачено много усилий для вкручивания еще не говорит о титанических муках, которые придется пережить, если возникнет необходимость вывинтить саморез. Поэтому каждый раз, когда советуют «навечный» метод, стоит подумать о целесообразности. Производители предлагают разнообразные саморезы, отличающиеся металлом, из которого они изготовлены. Стоимость также варьируется. Чтобы не переплачивать нужно дать объективную оценку нагрузке, которой будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на деревянной стене, не имеет смысла тратиться на дорогостоящие шурупы.

Инструмент для вкручивания применяется как ручной, так и электрический. Зачастую достаточно отвертки. Этот способ не позволит добиться высокой производительности труда, если речь идет о профессиональной работе и больших объемах крепежа. Для работы оптимален всем знакомый шуруповерт.

Шлиц — смайл 🙂 Невероятно, но факт

Японский завод Komuro Seisakusho выпустил партию крепежа с нестандартным шлицом в виде смайла. Автор забавной идеи — дизайнер Yuma Kano. К сожалению, на отечественном рынке новинка пока не представлена.

Надеемся, что теперь вы раз и навсегда разобрались с вопросом назначения и размеров крепежных элементов. Будем признательны за рекомендации, критику и обнаруженные неточности. Контакты администрации сайта: [email protected]







Распродажа (-53%):

виды и описание, размеры, критерии выбора, цена

Бетон – сам по себе очень прочный и надежный материал, но закрепить в нем что-то бывает довольно сложно. Именно поэтому здесь нужны специальные метизы – различные саморезы без сверления или со сверлением, которые позволят установить любое навесное оборудование, обрешетку или отделку на прочных стенах.

Оглавление:

  1. Классификация саморезов
  2. Критерии выбора
  3. Особенности монтажа
  4. Цена разных видов

Виды и характеристики

Наиболее привычными и удобными для применения в быту являются традиционные саморезы – крепежные шурупы с заостренным концом и винтовой резьбой. Она обеспечивает зацепление стержня и его надежную фиксацию в монолите либо в распорном дюбеле. По ее типу и классифицируют метизделия:

1. Универсальный шуруп по бетону со средним шагом резьбы выпускается в нескольких размерах. Здесь предусмотрено 19 вариантов длины от 12 до 220 мм и шесть различных диаметров от 3 до 6 мм (нет только d-5,5 мм).

2. «Елочка» – тот же саморез со средним шагом, но несколько иного профиля. Вместо нарезного винта его стержень образуют «вложенные» друг в друга металлические конусы. Такие шурупы используются либо в паре с дюбелями, либо просто забиваются молотком в подготовленные сверлением отверстия. Размерный ряд диаметров «елочки» увеличен за счет дополнительного вида d-8 мм. Длина осталась та же, что и для универсальных креплений, за исключением 220 мм.

3. Нагели с переменным типом резьбы – эти саморезы применяются без дюбеля. Насечка на конце стержня служит для расширения отверстия в бетоне, а идущий за ним стандартный винт просто фиксирует метиз в его теле и в закрепляемой конструкции. Среди турбошурупов нет «коротышей» – только изделия больших размеров в 9 вариантах длины от 70 до 200 мм. Диаметр нагелей постоянный – 7,5 мм, поэтому под них всегда высверливают стандартные гнезда 6 мм в поперечнике.

Отсутствие дюбеля в конструкции не означает, что под шуруп не нужно готовить отверстие – просто оно выполняется меньшего диаметра и упрощает вкручивание. То есть самореза по бетону без сверления как такового не существуют – под них все равно необходимо пробить узкий канал, хотя бы в качестве направляющего.

При подборе инструмента для вкручивания шурупов также нужно обращать внимание на головку. Обычно здесь используются вполне надежные крестовые шлицы или звездочки Torx. Реже на саморезах встречаются шестигранники под имбусовые ключи и бочонки – под торцовые.

Правила выбора саморезов

В первую очередь обращаем внимание на материал изготовления крепежа. Их производят из различных сплавов – они и определяют сферу использования метизделий:

  • Углеродистая сталь.

Сама по себе достаточно прочна, но не имеет коррозионной стойкости. Из-за этого крепежные элементы чаще идут с защитной оцинковкой. Саморезы серебристого цвета считаются универсальными и годятся практически для любых работ. Те, что имеют желтый оттенок, покрываются напылением на основе меди или латуни и применяются исключительно внутри помещений. Наиболее слабой защитой от коррозии обладают черные оксидированные – их можно купить только для комнат с нормальным влажностным режимом.

  • Нержавеющая сталь.

Такие шурупы не нуждаются в защите от влаги, поскольку производятся из коррозионностойкого аустенитного сплава с добавлением Cr и Ni. Их стоимость будет зависеть от марки стали и содержания в ней дорогостоящего никеля (в дешевых изделиях его частично или полностью заменяют марганцем). Всегда выглядят эстетично, плюс ко всему обладают большим сроком службы.

Из нее получаются довольно дорогие по цене, но очень долговечные саморезы. Они устойчивы не только к коррозии, но и прекрасно работают в агрессивных средах – кислых и солевых растворах. Серьезным нагрузкам подвергать латунь не рекомендуется, поскольку этот сплав пластичен и способен деформироваться под давлением.

Выбирать крепеж следует не только исходя из особенностей навешиваемого оборудования и условий эксплуатации, но и с учетом характеристик самого бетонирования. Впрочем, здесь обычно имеют значение лишь размеры шурупов:

Принимаемый вес, кгТип основания
Ячеистый бетонМонолитКирпичная кладка
≤13х163х25
1-53х253х20
5-204х(20-40)4х(30-70)4х(25-50)
20-505х70 – 6х905х50 – 6х605х70 – 6х80
50-758х1408х808х100
75-10010х16010х10010х140

Особенности применения крепежа

Саморезы для работы по бетону, которые устанавливаются вместе с дюбелем, требуют предварительного сверления посадочного отверстия в монолите. Сюда забивается пластиковая гильза, и в ней уже фиксируется крепеж. Ее конструкция предусматривает сложные по форме лепестки с шипами, крючками и другими цепляющимися элементами, которые распираются в отверстии по мере вкручивания шурупа. Посадочное гнездо под дюбель делают сверлом соответствующего диаметра, но дополнительно заглубляют его на 3-5 мм.

Такие виды креплений, где пластиковая оболочка обеспечивает большую площадь сцепления с отверстием в стене, применяются в случаях, когда:

  • на метизы приходится серьезная нагрузка;
  • необходимо повысить надежность крепления при работе с ячеистыми бетонами;
  • нужно создать нераскручивающееся соединение, например, в местах вибрационного воздействия.

Саморезы без дюбеля тоже требуют подготовки отверстий, только меньшего размера в поперечнике. Также здесь необходимо правильно просчитать длину гнезда, поскольку повторно выкручивать/вкручивать такие изделия нежелательно – бетон хрупок и уже после первого прохождения винта стенки канала разрушаются. Подобное применение допускается только при условии невысоких нагрузок на крепеж.

Нагель или турбошуруп отличается тем, что имеет резьбу по всей длине стержня – до самой головки. Это позволяет использовать его для крепления толстых деталей, которые тоже нужно «подхватить» метизом, например, при установке деревянных брусков, оконных и дверных коробок. Нагели обычно применяют без дюбеля.

Некоторые домашние умельцы советуют для уплотнения посадки метизов вставлять в подготовленное отверстие щепку или обломок спички. После вкручивания шурупа его резьба завязнет в мягкой древесине, сделав крепление более надежным и устойчивым к расшатыванию. При работе с пористыми бетонными блоками стержень или посадочное гнездо также можно промазать машинным маслом – по отзывам бывалых строителей, через несколько месяцев выкрутить саморез будет уже нереально.

Еще один надежный способ – вбить шуруп по бетону молотком, просверлив под него стандартное отверстие (чуть меньшего диаметра). К такому методу прибегают, если нужно использовать саморез с профилем «елочка», но уже без обязательного дюбеля – тогда выворачиваться он точно не будет.

Цены

ТипРазмеры, ммШтук в упаковкеСтоимость, рубли
Универсальный
черный4,8х102100288
3,5х35800186
оцинкованный5х10010001587
6х16050142,3
желтый3х50800180
6х90100152,5
Нагель (турбошуруп)
желтый7,5х521013,8
7,5х13236,5
7,5х18250,88

вся необходимая информация, разновидности и нюансы работы

Первые шурупы по бетону, которые также называются нагелями, появились ещё в то время, когда строились только деревянные конструкции. На сегодняшний день нагель часто используется для крепления оконных рам или иных деревянных сооружений к массивным бетонным конструкциям. Такой крепёжный элемент очень прост в использовании, однако весьма надёжен, а потому его широко используют в строительных кругах. Если нужно прикрепить к бетону какую-то конструкцию, необходимо использовать именно такой метиз. Он обладает большой прочностью, надёжностью и долговечностью, а потому строители очень любят применять его.

Рано или поздно в квартире или частном доме придётся сделать ремонт, и тут не обойтись без надёжных метизов. А потому так важно разобраться во всех нюансах работы с таким строительным элементом.

Устройство

Нагель изготавливается из прочной стали, а после покрывается разными технологическими покрытиями. Это нужно, чтобы придать шурупу защитную функцию. Пассировка производится жёлтым или белым металлом, причём необходимо отметить, что совершенно никакой разницы в свойствах нет. Головка у шурупа всегда плоская, её очень легко спрятать в конструкции. Снизу имеет форму конуса или насечки, а потому метизы не будут выскакивать. Все эти качества позволяют вкручивать метиз и не опасаться того, что поверхность изделия будет растрескиваться.

Лёгкий монтаж шурупа можно произвести обычной отвёрткой, ведь метиз снабжается крестообразной насечкой. Если посмотреть на резьбу, то станет очевидным, что она неравномерная и с насечками, которые расположены по всей длине стержня. Эти особенности позволяют обеспечивать хорошее сцепление с поверхностью бетона, Именно поэтому можно будет производить качественные работы даже в пористом основании.

Шуруп по бетону имеет резьбу с частым шагом, а потому его можно очень надёжно использовать для крепления какого-то объекта к бетонной стенке.

Разновидности метизов

Профессионалы классифицируют этот метиз по нескольким основным признакам, не считая его размера.

Главным признаком является тип головки. Есть модели, имеющие потайные шестигранные или прямоугольные головки. Первый вариант имеет крестообразные или конические шлицы. Шестигранные элементы имеют внутреннюю резьбу или шлицы, которые предназначаются для рожковых или накидных ключей. Прямоугольные модели изготавливаются с округлённой головкой, именно поэтому можно крепить к ним технические петли.

На рынке и в магазинах можно найти большое разнообразие метизов, которые изготавливаются из различных материалов. Если изучить в эту тему, то можно понять, что различаются только внешние технологические покрытия, которые выполняют защитную функцию. Бывают оцинкованные, омедненные или затемнённые модели шурупов.

Отличаются они и условиями применения. Оцинкованные модели можно использовать внутри помещения, а также снаружи. Медный нагель не любит внешнее воздействие, а потому нет причин устанавливать его снаружи. Зачернённый метис защищён худшим образом из всех, а потому его лучше использовать в тех местах, куда не попадёт влага.

Характеристики

У нагелей имеются несколько важных параметров, которые необходимо знать при использовании:

  1. Наружное сечение может быть от 7,35 до 7,65 мм.
  2. Шаг резьбы выбирается от 2,5 до 2,75 мм.
  3. Наружный диаметр бывает от 6,3 до 6,7 мм.
  4. Внутреннее сечение — от 5,15 до 5,45 мм.
  5. Диаметр шляпки — от 10,82 до 11,82 мм.
  6. Высота головки составляет от 2,8 до 3,2 мм.
  7. В шурупах имеются шлицы торкс 30.
  8. Глубина варьируется от 2,3 до 2,7 мм.
  9. Длина шурупов может быть размерами от 50 до 184 мм.
  10. Диаметр применяемого сверла должен составлять 6 мм.

Необходимо знать глубину анкеровки, а также сверления различных стен. Это зависит от того материала, который был применён при возведении конструкции:

  1. Если поверхность из бетона, тогда просверлить отверстие необходимо глубиной 4,5 см, а крепёж производить на расстояние в 3 см.
  2. В том случае, если стенка сделана из силикатного кирпича, то отверстие должно быть на 5,5 см, а анкеровка производится на глубину в 4 см.
  3. Для поверхностей из пемзы необходимо правильно и качественно производить крепёж; понадобится дрель, с помощью которой проделывается отверстие на глубину в 6,5 см, а расстояние между шурупами составляет 5 см.
  4. В том случае, если стенка из лёгкого бетона, то анкеровка производится на шестисантиметровых промежутках друг от друга, отверстие должно быть глубиной в 7,5 мм.
  5. Если при строительстве применялся полнотелый кирпич, то расстояние между крепежами должно быть в 4 см, а глубина в 5,5 см.

Как выбрать нагель по бетону

  1. Учитывать необходимо только один главный параметр — шуруп должен выдержать предполагаемые нагрузки. Специалисты произвели специальные расчёты, из которых можно сделать вывод, что для конструкции, которая имеет массу свыше 100 кг, нужно выбирать метизы, имеющие длину в 150 см.
  2. Если нужно прикрепить объект, который весит менее 10 кг, то приобрести можно шуруп длиной в 70 мм. Но необходимо всегда учитывать шаг, с которым будет устанавливаться нагель в общей системе крепления одного объекта.
  3. Обычно отступ между шурупами составляет примерно 70 или 100 мм. Но эта дистанция может изменяться в зависимости от габаритов конструкции, а также типа стены.
  4. А ещё при выборе необходимо учитывать условия применения этого метиза. Эксплуатация в ванной комнате, где имеется повышенная влажность, а также в сухой гостиной — это совсем разные вещи. Тут нужны разные эксплуатационные способности шурупа. Нужно всегда смотреть на покрытие нагеля, поскольку не каждый подойдёт для влажного помещения.

Правильное применение

Нагели очень часто используются при монтаже деревянных конструкций, ПВХ окон, алюминиевого профиля, деревянных коробок к бетонным конструкциям, кирпичным или другим стенкам. Перед тем как начать вкручивать шуруп, необходимо просверлить отверстие в кирпиче с помощью специального бура.

Проводя такую работу, нужно учитывать некоторые нюансы:

  1. Следует отступить от края 5 или 6 см.
  2. Если есть необходимость смонтировать ПВХ окно, тогда расстояние между крепежами должно составлять 60 см.
  3. Если нужно установить деревянные или алюминиевые окна, тогда наибольшее расстояние между крепежами составляет 70 см, а от угла рамы до стоек — 10 см.

После того как была произведена разметка, необходимо приступить к вкручиванию нагеля. Его необходимо очень аккуратно закрепить. Если стена сделана из пористого или полого материала, тогда не стоит надавливать при закручивании. В таком случае применять нужно только вкручивающие движения. Необходимо запомнить, что нагель с меняющейся резьбой никогда не будет сочетаться с дюбелем.

Крепление к стене

Нет ничего сложного в том, чтобы прикрепить шуруп к стене. Перед началом только необходимо проделывать подготовительные работы с помощью определённых инструментов:

  • дрель;
  • перфоратор;
  • отвёртка или шуруповёрт;
  • крепёжный материал.
  1. Перед началом работы всегда необходимо произвести тщательную зачистку поверхности.
  2. После проводим правильную разметку будущих отверстий. Для каждого вида работы они будут свои.
  3. Когда намётки будут нанесены на поверхность, то можно приступать к сверлению. По длине отверстие должно соответствовать подготовленному крепёжному материалу.
  4. Необходимо запомнить, что сверло будет очень сильно нагреваться, а потому следует периодически смачивать его в масле или воде.
  5. Если глубину надо увеличить, то следует использовать штырь. Проворачивая его внутри, можно достичь оптимальной длины.
  6. В отверстие нагель будет вкручиваться через подготовленную конструкцию, которая предварительно закреплена.
  7. Насечки на шурупе позволяют прочно закрепить поверхность. Шуруп является довольно ломким. Если применять чрезмерную затяжку или сильно нагреть стержень, то произойдёт излом. Именно поэтому лучше очень аккуратно использовать шуруповёрт, чтобы вкрутить нагель в бетон. Вкручивание будет производиться на больших оборотах. Стержень сильно нагреется и отверстие расширяется. Поэтому шуруп может разболтаться и выпасть. Именно поэтому лучше использовать обычную отвёртку, которую нужно выбирать согласно нанесённым рисункам на головке изделия. Бывает фигурная или крестообразная форма.
  8. Если шуруп никак не вкручивается, тогда стоит применить молоток. Но делать это нужно только в том случае, когда конструкции не будет нести большую нагрузку.

Ещё можно закрутить саморезы по бетону без сверления, но для этого нужно убедиться, что поверхность рыхлая. В таком случае понадобится только отвёртка.

Стоимость

Стоимость изделия будет зависеть от длины, а также параметров покрытия. К примеру, омедненное изделие обойдётся чуть дороже затемнённого, а за 150-миллиметровый метиз заплатить придётся больше, чем за 70-миллиметровый. Но в любом случае приобретение таких шурупов не будет наносить большого ущерба кошельку, поскольку нагель стоит не слишком дорого, а для строительных работ этих изделий нужно не слишком много. Поэтому можно идти в первый попавшийся строительный магазин и выбрать именно те метизы, которые подойдут для конкретной ситуации.

Техника безопасности при работе

Чтобы избежать неприятных травм, необходимо всегда придерживаться правил элементарной безопасности, чтобы защитить свой организм от повреждений.

Нужно при работе строго следовать нескольким указаниям:

  1. Ни в коем случае нельзя приступать к сверлению без защитных очков, поскольку кусок бетона может отколоться и попасть в глаз. Если это произошло, то необходимо сразу же промыть повреждённый участок водой и попросить, чтобы кто-то в доме произвёл тщательный осмотр и удалил все инородные тела. Если через несколько часов всё ещё будет беспокоить боль, тогда следует обратиться за помощью к специалистам.
  2. С дрелью нельзя работать в перчатках, поскольку её может накрутить на вращающееся сверло. Таким образом можно сильно повредить свои пальцы.
  3. Не пытайтесь сразу же после сверления поменять сверло, ведь оно будет очень горячее. Так можно сильно обжечься. Для начала следует охладить сверло в воде.
  4. Не подпускайте детей к приборам. Если малыш бегает рядом, то все инструменты, которые подключаются к электросети, следует положить на таком расстоянии, чтобы ребёнок не достал до них. А также уберите подальше все режущие и колющие предметы.

Соблюдайте эти простые правила техники безопасности и работа доставит только удовольствие.

Таким образом, с конструктивной точки зрения, шуруп, который применяется для крепежа к бетону, представляет собой стержень с резьбой, которая может быть высокое, или попеременно становиться, то низкой, то высокой. А также нагель имеет потайную головку, внутренняя сторона которой оснащена насечкой. Обычно такие виды крепежа используются для прикручивания пластиковых и деревянных окон, коробок двери к какому-то твёрдому основанию. При работе всегда необходимо сначала качественно произвести просверливание отверстий на нужную глубину, а затем уже можно ввинтить нагель, который плотно разместится в детали. Все крепления можно производить самостоятельно.

Саморез по бетону: применение, виды, как крепить

Искусственный камень является очень прочным стройматериалом, поэтому нужен специальный саморез по бетону, чтобы закрепить тяжелую мебель или технику, но выглядит он, как обычный. Для каждого типа материала предназначается свое крепление. Перед выбором саморезов изучаются их характеристики, чтобы с первого раза создать надежный крепеж. Хотя существуют разновидности саморезов, которые не требуют предварительного сверления, но опытные специалисты рекомендуют подготовить отверстие для вкручивания.

Виды и характеристики

Популярным и практичным является метиз-крюк или с кольцом, применение которого делает крепеж надежным.

Строительный рынок предоставляет на выбор саморезы по бетону без сверления или с подготовительными работами дрелью. Болты разделяют по таким признакам:

Можно найти в продаже такие изделия с покрытием черного цвета.
  • Форма резьбы:
    • Универсальные. Имеют стандартную винтовую насечку. Можно закручивать в легкие типы бетона или тяжелые с дюбелями.
    • Универсальные с резьбой «елочкой». Для монтажа обязательно используется полимерная втулка. Чтобы закрутить изделие, пользуются отбойным или обычным шуруповертом.
    • Анкера с переменной насечкой. Длинные саморезы вкручиваются без предварительной подготовки с помощью дрели. Часто используют для окон и дверных проемов.
  • Конфигурация головки:
    • Потайные. Головка имеет коническую форму и оснащена крестообразным шлицем (звездочка).
    • Шестигранные. Шурупы также имеют отверстия для фигурной отвертки. Они изготовлены с внутренней резьбой, предназначенной для рожкового или накидного ключа. Для легкого бетона шестигранные изделия и с потайной головкой можно вкрутить без подготовки сверлом.
    • Шпильки. Имеет резьбовый сгон, закрепляется гайкой.
    • Кроки. Форма оголовка прямоугольная или округлая. Шпильки и кроки предназначены для вкручивания в подготовленное отверстие с введенным уплотнителем.
  • Тип защитного покрытия:
    • Черный. Покрыты оксидированным веществом и предназначены для использования в помещениях со стабильной влажностью.
    • Серебристый. Универсальность в предназначении обусловлена цинковым покрытием.
    • Желтый. Изделием можно пользоваться только внутри помещения. Оно покрыто медным слоем.
Размеры изделий по типу резьбы
ВидДлина, смДиаметр, мм
Универсальные1,2—223—6
С резьбой «елочка»1,2—203—8
С переменной насечкой7—205

Как выбрать?

Изделия нержавеющего типа подойдут для работы по фиксации оконных рам.

Такой широкий ассортимент саморезов для газобетона и обычного бетона позволяет подобрать крепление для любых видов стройматериалов и нагрузок. Основными критериями по выбору изделия является размер и материал, из которого происходит изготовление крепежа. Выделяют такие виды металла:

  • Углеродистая сталь. Недостатком такого сырья является слабая устойчивость к коррозии. Поэтому изделия оцинковываются или покрываются медным слоем. Из этого материала чаще всего изготавливаются саморезы для сэндвич панелей по бетону и металлу. Можно использовать для закрепления плинтусов.
  • Нержавеющие саморезы. Использовать такой металл можно в любых условиях. Это обусловлено высокой устойчивостью к коррозии. Прочность и цена зависит от концентрации в нержавеющей стали дорогостоящего никеля. Выглядят эстетично, ими удобно работать, чтобы закрепить оконные и дверные рамы. С его помощью осуществляются кровельные работы.
  • Латунь. Называется самым долговечным материалом, поэтому и цена таких саморезов довольно высокая. Анкер устойчив к воздействию солей и кислот. Высокая эластичность сплава не выдерживает большую механическую нагрузку.

Широкой популярностью пользуется продукция таких компаний, как Harpoon, Hilti, Koelner, «Фишер», «Леруа».

Посмотреть «ГОСТ 9012-59» или cкачать в PDF (0 KB)

Применение

Установка болта отличается по виду крепления. Опытные специалисты советуют прислушиваться к таким рекомендациям:

Металлический дюбель необходим, когда требуется прикрепить к данному материалу что-то тяжелое.
  • Для крепежей с большой нагрузкой или вибрационными воздействиями, а также вкручивания прямо в ячеистый бетон применяются пластиковые или металлические дюбель-пробки.
  • Анкерный шуруп по бетону нагель Хилти не работает с дюбелем, чем позволяет сэкономить.
  • Для того чтобы сверлить отверстие для дюбеля или самореза выбирается сверло диаметром меньше на 2 мм.
  • Длина гнезда подготавливается с запасом 3—5 мм.
  • Саморезы для крепления сэндвич панелей к бетону имеют особую форму. При установке делается металлическая прослойка между элементами.
  • Болт с профилем «елочка» вбивается в подготовленный зазор молотком.
  • Желтые саморезы предназначены только для внутреннего назначения.
  • Кровельный шуруп по бетону служит для обустройства изоляции кровли или закрепления утеплителя.
  • Работа по установке самореза проводится аккуратно, так как недопустимо выкрутить и повторно ввернуть изделие.

Как крепить?

Схема работы по закреплению в бетон саморезов требует подготовить такие инструменты и материалы:

Для выполнения такой манипуляции необходимо иметь шуруповерт.
  • дрель;
  • сверла по бетону соответствующего диаметра;
  • шуруповерт и подходящая бита или насадка;
  • молоток;
  • отвертка;
  • дюбеля и саморезы для бетона (маленькие и большие).

Все эти инструменты позволят надежно прикрутить крепление не только в бетон, но и в кирпич или дерево. При выравнивании бетонного пола под ламинат или паркет анкерные саморезы для фанеры выбирают в 3 раза длиннее, чем толщина листа. Некоторые мастера рекомендуют перед тем, как завернуть шуруп в бетон, смазать его клеем или машинным маслом. Для лучшего крепления рекомендуется пользоваться дюбель-пробкой.

Саморезы по бетону: как вкрутить без сверления

Существует большое количество приспособлений, которые используются в строительных работах для крепежа. Чтобы прикрепить различное оборудование, дверной проем или утеплитель используют крепежные элементы — саморезы по бетону.

виды саморезов по бетону

виды саморезов по бетону

Ассортимент и размеры

Существует несколько видов конструкций данного материала. Делятся они на шестигранные и прямоугольные.

Шестигранные саморезы для бетона — это конусообразная или крестовидная форма шлица. Такой вид шурупов прикручивается с помощью накидного или рожкового ключа. Прямоугольный вид характеризуется скругленной головкой, такая особенность изделия позволяет вешать на саморезы навесные конструкции.

Данные виды крепления продаются во всех строительных магазинах. На рынках лучше не брать товар, т.к. нередко продавцы обманывают покупателей, которые не разбираются в продукции такого типа.

Также саморезы отличаются способом обработки, которая бывает следующих видов:

  1. Омеднение.
  2. Оцинковка.
  3. Затемнение.

Затемненный вид саморезов самый непрочный, т.к. подвержен воздействию влаги. По этой причине не рекомендовано применять данный вид продукции в местах с повышенной влажностью. Заклепки с медным покрытием чувствительны к температурным колебаниям. По этой причине они используются только в помещениях. Самой распространенной моделью являются оцинкованные саморезы, этот вид можно применять в любых условиях.

как вкрутить саморез в бетон

как вкрутить саморез в бетон

Чтобы подобрать крепежный материал для бетонной стены, следует учитывать ряд параметров. Например, высота головки должна вписываться в диапазон от 2,8 до 3,2 мм. Диаметр шляпки должен составлять 10,8-11,8 мм. Глубина — от 2,3 до 2,8 мм. Длина самореза может быть в пределах от 5 до 18,5 см.

Размер внутреннего сечения — 5,1- 5,5 мм, а наружное сечение укладывается в рамки 7,3-7,7 мм. Наружный диаметр равен 6,3-6,6 мм.

Важно учитывать и шаг резьбы, который равен 2,5-2,8 мм. Чтобы вставить саморезы, важно подобрать правильное сверло, размер которого соответствует толщине крепежа.

Технические характеристики

Для изготовления саморезов для бетона, которые можно вкрутить без сверления, используется специальная закаленная сталь. Такой состав придает изделию высокую прочность. Сверху такой стали нанесено цинковое покрытие. Такая сочетание позволяет усовершенствовать не только механические качества изделия, но и придать крепежу антикоррозийное свойство.

Саморезы, которые имеют крестообразную шлицу, можно без проблем вкрутить с помощью отвертки. Продукция, которая маркируется как TORX, с петлями, выпирающими головками или наружной резьбой, а также 6-гранной головкой нуждается в применении специальных инструментов, предназначенных для этого вида саморезов.

Если на крепеже имеется неравномерная нарезка резьбы, то сцепление с бетоном крепче, чем с равномерной. Это происходит за счет того, что имеются специальные засечки на крепежных изделиях. Такие конструкции хорошо удерживаются даже на пористых стенах и в блоках с пустой внутренней частью.

Применение

Саморез по бетону применяется, чтобы прикрепить металлические, пластиковые, деревянные и бетонные конструкции. На саморез без сверления можно повесить различные изделия или осуществить небольшой ремонт в помещении с использованием этих деталей для образования соединения.

Если применять такие крепежи в бетон тяжелого состава, то необходимо провести дополнительную подготовку намеченного места, до того как вставить шуруп. В легкий бетон можно без дюбеля закрутить саморез. Специальное сверло нужно выбрать для тяжелого бетона.

Как пользоваться крепежом на плотных основаниях

Чтобы шурупы по бетону вкрутить в плотные основания, на поверхности стены сверлится отверстие, размер которого подбирается с учетом параметров крепежа. Размер отверстия должен быть на несколько мм больше, чтобы не позволить скопиться бетону. Важно при вкручивании данного крепежного элемента следить за тем, чтобы ось не отклонилась. Крепеж должен ввинчиваться на низких оборотах.

правильное вкручивание самореза в бетон

правильное вкручивание самореза в бетон

Если нет специального оборудования, то подойдет любое сверло, главное, подобрать необходимый размер и использовать молоток. Для этого сверло устанавливают перпендикулярно шляпке и при помощи молотка постепенно забивают, каждый раз сверло поворачивают по часовой стрелке.

Как вкрутить саморез без сверления

Не каждый строитель знает, как вкрутить саморез в бетон без сверления. Сверлить дрелью отверстие в стенах из керамзитобетона или газобетона нет необходимости. Так же, как и не требуется дополнительно подготовленное отверстие.

Для монтажа в такие стены часто используются шурупы с дюбелем. Уплотнитель делают из целлофана, капрона и полипропилена. Когда крепеж вкручивается, материал начинает расслаиваться и плотно контактирует со стеной.

Но такой вид крепления нуждается в подготовленном отверстии с помощью дрели, сверло которого подбирается с учетом уплотнителя. Шуруп же можно вкрутить при помощи стандартной отвертки.

как правильно вкручивать саморез в бетон

как правильно вкручивать саморез в бетон

Требования к расположению

Существуют требования к расположению метизов, например, необходима разметка, чтобы качественно и на нужном расстоянии вкрутить необходимые крепежные элементы. Существуют следующие правила размещения саморезов:

  • от края изделия, которое прикрепляют, надо отступить расстояние, равное двукратной длине данного крепежа;
  • отверстие в стене должно быть немного больше, чем саморез;
  • минимальная посадка дюбеля для легкого материала — 6 см, тяжелого — 4 см;
  • расстояние между шурупами от 12 до 15 см в зависимости от плотности бетона;
  • диаметр отверстия равен диаметру сечения самореза вместе с дюбелем.

Особенности выбора

В Москве большой ассортимент строительных материалов в магазинах, и незнающий человек не может точно определиться и сделать правильный выбор. В таких случаях лучше прислушаться к мнению профессионалов или по возможности рассчитать будущую нагрузку на крепежи, учитывая влажность в помещении и температурный режим. Важно выбирать крепления в зависимости от того, для чего они будут предназначены.

Размеры резьбы самонарезающего винта (метрическая система)

Метрическая резьба самонарезающего винта Размеры согласно ISO 1478.

— ISO 1478 определяет резьбу и концы резьбы для саморезов (болтов для листового металла) с размерами резьбы от ST1,5 до ST9,5 включительно.

— Пример обозначения резьбы самореза для размера резьбы ST 5.5: Резьба самонарезающего винта ISO 1478 — ST5.5

Таблица размеров метрических саморезов и калькулятор:


РЕЗУЛЬТАТЫ
Параметр Значение
Номинальный размер винта
p мм
d 1, не более
d 1, не менее
d 2, не более
d 2, не менее
d 3, не более
d 3, не менее
c макс
р примечание1
y исх., тип C примечание 2
y исх., тип F примечание 2
y исх., тип R примечание 2
Номер примечание 3

Примечание 1 : Размер r является справочным.Конец может быть не идеально сферическим, но должен не будь резким.

Примечание 2 : Неполная длина резьбы.

Примечание 3 : Прежнее обозначение резьбы, только для информации.

Определения:

Самонарезающий винт: Тип винта, который может самонарезать собственное отверстие при ввинчивании в него.

Варианты конца резьбы самонарезающего винта:

.

Технические характеристики шурупов по бетону Tapcon®

Купить Tapcons

Технические характеристики

Существует множество технических характеристик, которые необходимо учитывать при использовании винтов Tapcon®. Необходимо определить диаметр винта — стандартный или большой, длину винта — от 1-1 / 4 «до 6», тип головки — шестигранный шлиц или плоский Phillips, материал или покрытие — Blue Climaseal®, Большой диаметр с цинковым покрытием, большой диаметр с покрытием Envirex или нержавеющая сталь, глубина заделки — минимум от 1 дюйма до максимум 1-3 / 4 дюйма, и тип основного материала — бетон, кирпич или блок.После определения всех этих факторов вы можете найти ожидаемые значения удержания в технической информации ниже.

Длина анкера:

Чтобы определить минимальную требуемую длину, сложите толщину скрепляемого материала и минимальную глубину заделки (1 дюйм). Чтобы определить требуемую максимальную длину, добавьте толщину скрепляемого материала и максимальное заделывание (1-3 / 4 дюйма).

Расстояние между анкерами:

Допустимые расстояния до кромки и межосевое расстояние — БЕТОН НОРМАЛЬНОЙ ВЕС

Расстояние от края до натяжения 3/16 1-7 / 8 1

.71

1/4 2-1 / 2 1–1 / 4

,78

Расстояние от кромки — сдвиг 3/16 2-1 / 4 1–1 / 8

.70

1/4 3 1–1 / 2

.59

Расстояние между анкерами — растяжение 3/16 3 1–1 / 2

.73

1/4 4 2

0,66

Расстояние между анкерами — сдвиг 3/16 3 1–1 / 2

,83

1/4 4 2

,82

Допустимые краевые и межосевые расстояния — в БЛОКЕ

Расстояние от края — натяжение 3/16 4 2.91
1/4 4 2 0,88
Расстояние от кромки — сдвиг 3/16 4 2 0,93
1/4 4 2 0,80
Расстояние между анкерами — растяжение 3/16 3 1–1 / 2 1.00
1/4 4 2 0,84
Расстояние между анкерами — сдвиг 3/16 3 1–1 / 2 1,00
1/4 4 2 .81

Техническая информация:

Значения предельной нагрузки в бетоне 2000 фунтов на квадратный дюйм

Размер Минимальное размещение Сверло Вытяжной (фунт.) Сдвиг (фунты)
3/16 дюйма 1 ” 5/32 ” 600 720
1/4 дюйма 1 ” 3/16 дюйма 750 900

Значения предельной нагрузки в облегченном блоке

Размер Минимальное размещение Сверло Вытяжной (фунт.) Сдвиг (фунты)
3/16 дюйма 1 ” 5/32 ” 220 400
1/4 дюйма 1 ” 3/16 дюйма 250 620

Значения предельной нагрузки в блоке средней массы

Размер Минимальное размещение Сверло Вытяжной (фунт.) Сдвиг (фунты)
3/16 дюйма 1 ” 5/32 ” 340 730
1/4 дюйма 1 ” 3/16 дюйма 500 1000

Указанные значения являются средними предельными значениями и предлагаются только в качестве ориентировочных и не гарантируются. Коэффициент запаса прочности 4: 1 или 25% обычно считается безопасной рабочей нагрузкой.Следует сделать ссылку на применимые нормы для конкретной работы.

Номера деталей

TCF316114 TCFS316114 Плоский Филлипс 3/16 1–1 / 4 5/32 # 2 1/4
TCF316134 TCFS316134 Плоский Филлипс 3/16 1-3 / 4 5/32 # 2 1/4
TCF316214 TCFS316214 Плоский Филлипс 3/16 2-1 / 4 5/32 # 2 1/4
TCF316234 TCFS316234 Плоский Филлипс 3/16 2-3 ​​/ 4 5/32 # 2 1/4
TCF316314 TCFS316314 Плоский Филлипс 3/16 3-1 / 4 5/32 # 2 1/4
TCF316334 TCFS316334 Плоский Филлипс 3/16 3–3 / 4 5/32 # 2 1/4
TCF3164 Плоский Филлипс 3/16 4 5/32 # 2 1/4
TCF14114 TCFS14114 Плоский Филлипс 1/4 1–1 / 4 3/16 # 3 5/16
TCF14134 TCFS14134 Плоский Филлипс 1/4 1-3 / 4 3/16 # 3 5/16
TCF14214 TCFS14214 Плоский Филлипс 1/4 2-1 / 4 3/16 # 3 5/16
TCF14234 TCFS14234 Плоский Филлипс 1/4 2-3 ​​/ 4 3/16 # 3 5/16
TCF14314 TCFS14314 Плоский Филлипс 1/4 3-1 / 4 3/16 # 3 5/16
TCF14334 TCFS14334 Плоский Филлипс 1/4 3–3 / 4 3/16 # 3 5/16
TCF144 TCFS144 Плоский Филлипс 1/4 4 3/16 # 3 5/16
TCF145 TCFS145 Плоский Филлипс 1/4 5 3/16 # 3 5/16
TCF146 TCFS146 Плоский Филлипс 1/4 6 3/16 # 3 5/16
ТЧ416114 Шайба шестигранная 3/16 1–1 / 4 5/32 1/4 « 1/4
ТЧ416134 Шайба шестигранная 3/16 1-3 / 4 5/32 1/4 « 1/4
ТЧ416214 Шайба шестигранная 3/16 2-1 / 4 5/32 1/4 « 1/4
ТЧ416234 Шайба шестигранная 3/16 2-3 ​​/ 4 5/32 1/4 « 1/4
ТЧ416314 Шайба шестигранная 3/16 3-1 / 4 5/32 1/4 « 1/4
ТЧ416334 Шайба шестигранная 3/16 3–3 / 4 5/32 1/4 « 1/4
ТЧ4164 Шайба шестигранная 3/16 4 5/32 1/4 « 1/4
ТЧ24114 ТЧС14114 Шайба шестигранная 1/4 1–1 / 4 3/16 5/16 « 5/16
ТЧ24134 ТЧС14134 Шайба шестигранная 1/4 1-3 / 4 3/16 5/16 « 5/16
ТЧ24214 ТЧС14214 Шайба шестигранная 1/4 2-1 / 4 3/16 5/16 « 5/16
ТЧ24234 ТЧС14234 Шайба шестигранная 1/4 2-3 ​​/ 4 3/16 5/16 « 5/16
ТЧ24314 ТЧС14314 Шайба шестигранная 1/4 3-1 / 4 3/16 5/16 « 5/16
ТЧ24334 ТЧС14334 Шайба шестигранная 1/4 3–3 / 4 3/16 5/16 « 5/16
ТЧ244 ТЧС145 Шайба шестигранная 1/4 4 3/16 5/16 « 5/16
ТЧ245 ТЧС146 Шайба шестигранная 1/4 5 3/16 5/16 « 5/16
ТЧ246 ТЧС146 Шайба шестигранная 1/4 6 3/16 5/16 « 5/16
LDT38134 ЛДТС38134 Шайба шестигранная 3/8 1-3 / 4 5/16 9/16 « 1/2
LDT38212 ЛДТС38212 Шайба шестигранная 3/8 2-1 / 2 5/16 9/16 « 1/2
LDT383 ЛДТС383 Шайба шестигранная 3/8 3 5/16 9/16 « 1/2
LDT384 ЛДТС384 Шайба шестигранная 3/8 4 5/16 9/16 « 1/2
LDT385 ЛДТС385 Шайба шестигранная 3/8 5 5/16 9/16 « 1/2
LDT12212 ЛДСТ12212 Шайба шестигранная 1/2 2-1 / 2 7/16 3/4 « 5/8
LDT123 ЛДТС123 Шайба шестигранная 1/2 3 7/16 3/4 « 5/8
LDT124 ЛДТС124 Шайба шестигранная 1/2 4 7/16 3/4 « 5/8
LDT125 ЛДТС125 Шайба шестигранная 1/2 5 7/16 3/4 « 5/8
LDT126 Шайба шестигранная 1/2 6 7/16 3/4 « 5/8
LDT583 Шайба шестигранная 5/8 3 1/2 15/16 « 3/4
LDT584 Шайба шестигранная 5/8 4 1/2 15/16 « 3/4
LDT585 Шайба шестигранная 5/8 5 1/2 15/16 « 3/4
LDT586 Шайба шестигранная 5/8 6 1/2 15/16 « 3/4
LDT34412 Шайба шестигранная 3/4 4-1 / 2 5/8 15/16 « 7/8
LDT34512 Шайба шестигранная 3/4 5-1 / 2 5/8 15/16 « 7/8
LDT34614 Шайба шестигранная 3/4 6-1 / 4 5/8 15/16 « 7/8

.

Саморез для бетона

саморез для бетона

Tianjin Lituo Imp & Exp Co., Ltd — новая звезда в индустрии крепежа. Наши популярные продукты включают в себя: гвоздь с общей проволокой

, гвоздь для бетона, кровельный гвоздь с зонтичной головкой, дуплексный гвоздь, общий гвоздь с катушкой, алюминиевые глухие заклепки и шурупы

для гипсокартона, шурупы для ДСП, саморезы, саморезы с шестигранной головкой, круглая головка и т. д.

Кроме того, мы также занимаемся производством строительных материалов, таких как стекловата, минеральная вата и производство железной проволоки

и т. Д.

Недавно был введен в эксплуатацию наш новый продукт, стоматологическая рабочая станция, стол для техников, предоставление технику

кабинета стоматологов. После того, как новинка поступила в продажу, новая тенденция покупки зубных техников охватила большой европейский рынок

.

У нас есть клиенты по всему миру, США, Россия, Австралия, Украина, ОАЭ, Южная Африка, Бразилия, Чили, Сингапур,

Малайзия и т. Д., Список бесконечен.

Название предмета: хорошее качество по конкурентоспособной цене, производитель винтов, винт для бетона с высокой и низкой резьбой

Диаметр: 7,5 мм

Длина: 32-212 мм

Материал: сталь C1022A

Обработка поверхности: EG, желтое или белое покрытие

Головка: T25 / T30 с потайной головкой и ребрами

Упаковка: шуруп по бетону с высокой и низкой резьбой в коробке 100 шт. Или по желанию заказчика

Детали:

Изображение Шуруп по бетону с высокой и низкой резьбой
Размер (мм) Тип головки Обработка поверхности
7.5 * 32 T25 / T30 W / Y оцинковка
7,5 * 52 T25 / T30 W / Y оцинковка
7,5 * 75 T25 / T30 W / Y оцинкованный
7,5 * 82 T25 / T30 W / Y оцинкованный
7,5 * 102 T25 / T30 W / Y оцинкованный
7,5 * 112 T25 / T30 W / Y оцинковка
7.5 * 132 T25 / T30 W / Y оцинкованный
7,5 * 152 T25 / T30 W / Y оцинкованный
7,5 * 182 T25 / T30 W / Y оцинкованный
7,5 * 192 T25 / T30 W / Y оцинкованный
7,5 * 212 T25 / T30 W / Y оцинкованный

Фотографии : Саморез по бетону

Заводская информация о саморезе по бетону

9000 802 Количество сотрудников на заводе6 ставить ежемесячно: 200 тонн

Резьбонакатный станок

У нас:

Проволочно-волочильный станок: 2 комплекта

Отжигательная печь (сфероидизирующая печь RJQ): 2 комплекта

Машина для холодной высадки: 25 комплектов

Машина для нарезки хвоста: 5 комплектов

Станок для нарезки хвоста: 5 комплектов

Резьбонакатный станок: 17 комплектов

Печь с сетчатым конвейером (закалочная печь): 2 комплекта

Детали упаковки для саморезов по бетону

Мы можем напечатать ваш логотип и изготовить упаковку

по вашему запросу.

Транспорт для саморезов по бетону

Мы можем сделать различный срок поведения, на условиях FOB, мы должны

доставить груз в порт вовремя без каких-либо задержек.

Что касается условий CIF, мы можем организовать все, включая корабли

MAERSK, MSC, CMA, COSCO, PIL и т. Д.

Другие продукты в горячих продажах

В основном мы производим различные виды гвоздей и шурупов и других строительных материалов.Винт для гипсокартона, саморез для ДСП, шестигранник , самонарезающий / сверлильный винт с полукруглой головкой, угловой обрамляющей головкой, модифицированные винты с анкерной головкой; обычные гвозди, бетонные гвозди, дуплексных гвоздей, отделочные гвозди, лодочные гвозди и т. д.

Контактное лицо:

Приглашаем вас посетить наш завод в любое время в течение всего года.

.

Саморез 75 мм для бетона

Саморез по бетону

1.Спецификация:

1) Материалы: C1022A

2) Диаметр: M7,5

3) Длина: 52-212 мм

4) Головка: T25 / T30 потайная с ребрами жесткости

2. Упаковка

маленькая коробка + картон + поддон, насыпная упаковка или по запросу.

3.Доставка:

в течение 15-30 дней после получения аванса.

Размер (мм) Диаметр сверла. Длина винта (мм) кг / 1000 шт. Кол-во в коробке
7,5 × 42 Ø6 42 8,9 100
7,5 × 52 Ø6 52 10,9 100
7,5 × 62 Ø6 62 12.9 100
7,5 × 72 Ø6 72 14,9 100
7,5 × 82 Ø6 82 16,9 100
7,5 × 92 Ø6 92 18,9 100
7,5 × 102 Ø6 102 20,9 100
7,5 × 112 Ø6 112 22.9 100
7,5 × 122 Ø6 122 24,9 100
7,5 × 132 Ø6 132 26,9 100
7,5 × 152 Ø6 152 30,9 100
7,5 × 182 Ø6 182 36,9 100
7,5 × 202 Ø6 202 40.9 100
7,5 × 212 Ø6 212 42,9 100

изображения продукта:

Фотография производственного процесса:

* Количество оборудования

Станок для нарезания резьбы: 17 комплектов

Станок для изготовления головок: 25 комплектов

Станок для изготовления сверл: 5 комплектов

Станок для нарезания сверл: 5 комплектов

Фото упаковки:

Мы можем распечатать ваш логотип и изготовить упаковку по вашему запросу.

Фото транспорта:

Преимущество:

1), мы профессионально работаем в этой области около 10 лет.

2), контроль качества, конкурентоспособные цены и лучший сервис.

3), хорошая упаковка, деревянный ящик, сумки, картон;

Другие товары в горячей продаже:

Свяжитесь с нами

Приглашаем Вас посетить наш завод!

.

Отправить ответ

avatar
  Подписаться
Уведомление о
