Размеры листа профнастила для крыши: длина, ширина, высота волны

Профилированный материал для кровли будет соответствовать заявленным производителем эксплуатационным свойствам при условии выполнения всех требований к монтажу. Качество кровельных работ напрямую зависит от того, насколько размеры листа профнастила для крыши оптимальны для данной конструкции. Мы вас познакомим с типами листовой кровли, укажем, на какие функции влияют ее габариты, и почему нужно выбирать не только по размерам листа, но и по его толщине.

Профлист выпускается в разнообразных размерахИсточник doka-metal.ru

Размеры профиля и качество кровли

Крыша обеспечивает комфорт всего дома. При подборе ее покрытия нельзя допустить ошибки. Что понимают под правильным выбором кровельного материала:

  • размер профлиста для кровли обеспечивает минимальное количество поперечных и боковых стыков;
  • вес листов не создает дополнительную нагрузку, требующую усиления фундамента;
  • вид гофры соответствует типу обрешетки, форме крыши;
  • технические, эксплуатационные характеристики профиля являются оптимальными для условий климата и предполагаемых нагрузок на крышу;
  • внешний вид покрытия органично вписывается в дизайн строения, общий ансамбль участка.

Всем этим пунктам удовлетворяет кровля из профнастила. Этот кровельный материал характеризуют такие качества:

  • небольшой вес;
  • декоративное, вместе с тем, защитное внешнее покрытие профилей металлических;
  • простота монтажа и возможность проведения «латочного» ремонта;
  • широкий выбор размеров и расцветок.
Профлисты бывают разных расцветок и размеровИсточник wapand.sayt.im

Что такое профнастил и профлист

По ГОСТу к профнастилу относят прессованные холодным прокатом металлические листы с волнистыми ребрами жесткости. Оцинкованная сталь используется чаще всего, но встречается профиль из алюминия, меди, хромоникелевой стали. Производители предлагают листы с волнами овальной, трапециевидной, квадратной, многоугольной форм.

В качестве защиты металла от коррозии используют покрытие на основе цинка и алюминия.

С помощью нанесения дополнительных слоев полимеров (полиэстер, тефлон, смесь ПВХ, ПВДФ, пурал, пластизол) повышают прочность, износостойкость, сохранность яркости цвета.

Профлист по технологии изготовления принципиально не отличается от профнастила. Он имеет усиленные ребра жесткости. Размер профлиста больше подходит для кровельных работ.

Прочность, несущая способность любого типа профилированного материала определяется по таким параметрам:

  • толщина;
  • ширина
    ;
  • тип гофры;
  • количество ребер жесткости.
Ребра жесткости увеличивают прочность профнастилаИсточник kingspan.com
Кровля из профнастила: нюансы выбора и особенности монтажа, фото и видео

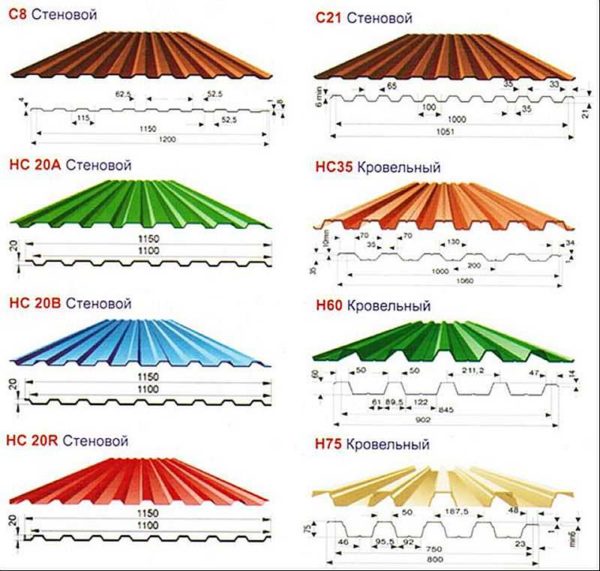

Маркировка и виды профнастила

По техническим характеристикам, рекомендуемой сфере применения классифицируют три вида профилированного настила:

  1. Маркировка «НС», «МП» или кровельный. Высота гофры профиля начинается от 8 мм, сформированы дополнительные ребра жесткости. Такой лист профнастила может иметь толщину от 0,55 до 0,8 мм, вес от 6,3 до 14,5 кг/м2. Он обладает высокой устойчивостью к механическим нагрузкам. Подходит для разнообразных типов кровельных работ.
  2. Маркировка «С» или профлист стеновой. Виды, размеры и цвета могут быть разными. Толщина основы не превышает 0,7 мм. Вес 1-го м2 варьируется в пределах 5,4-7,4 кг. Хорошо зарекомендовал себя как фасадная отделка. В кровельных работах стеновой лист может использоваться для козырьков, крыш в хозпостройках.
  3. Маркировка «Н» или несущий. Имеет самую большую толщину, усиленные ребра жесткости. Вес листов профиля толщиной до 1,2 мм может достигать 24 кг/м2.

Маркировка содержит не только буквенные обозначения, но и цифры, обозначающие размер профнастила:

  • первая цифра после буквы – высота волны;
  • вторая – ширина;
  • третья – максимальная длина профиля.

Каждый из видов профнастила пригоден для использования в качестве кровельного материала в зависимости от дизайна крыши, требований к эксплуатационным качествам.

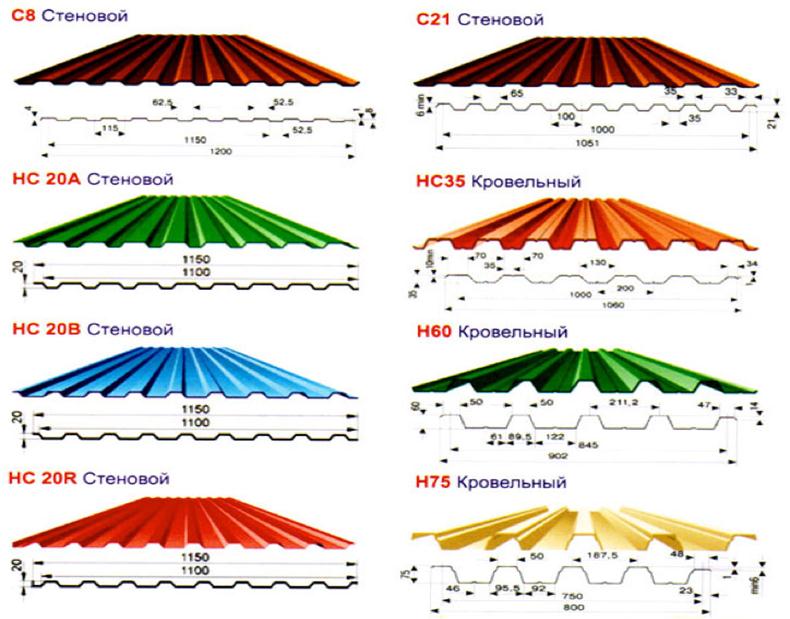

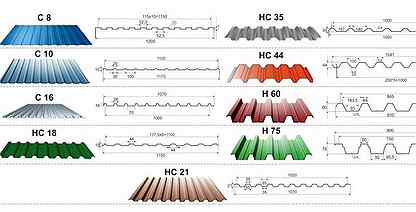

Разные виды маркировок профнастилаИсточник appl.su

Длина листов для кровли

Максимальная длина профнастила для крыши ограничена возможностью прокатного стана и не превышает 14 м. Такой размер позволяет минимизировать количество соединений листов и увеличить прочность всего покрытия. Редко длина ската крыши на много превышает 14 м, а это значит, что горизонтальных стыков будет не более 2-х.

Высокая цена и трудности транспортировки длинных листов вывели в топ профнастил длиной 6 м. Но можно заказать любой вариант, что зависит от конструктивных особенностей крыши. Минимальная длина – 0,5 м. Ассортимент кратен 0,5 м и варьируется в пределах от 0,5 м до 14 м.

Специалисты обращают внимание на то, что чем больше стыков, тем больше теряется полезного материала.

Каждое соединение профилей металлических делается с нахлестом 20 см.


Профнастил для крыши, разновидности, преимущества использования и факторы, влияющие на стоимость

Ширина листов для кровли

В технических характеристиках указывают два размера профлиста для крыши по ширине:

  • геометрический или «от производителя», который просто измеряется линейкой;
  • рабочий, определяющий площадь укрываемой поверхности без учета «отходов» на монтаж.
По требованиям герметичности и прочности, боковой нахлест не может быть меньше одной волны. Для кровли имеющей небольшой угол наклона монтируют лист профнастила с нахлестом в две волны.

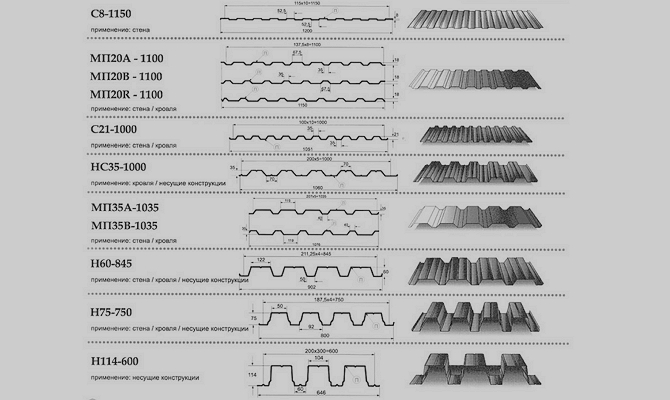

В таблице приведены данные ширины профнастила:

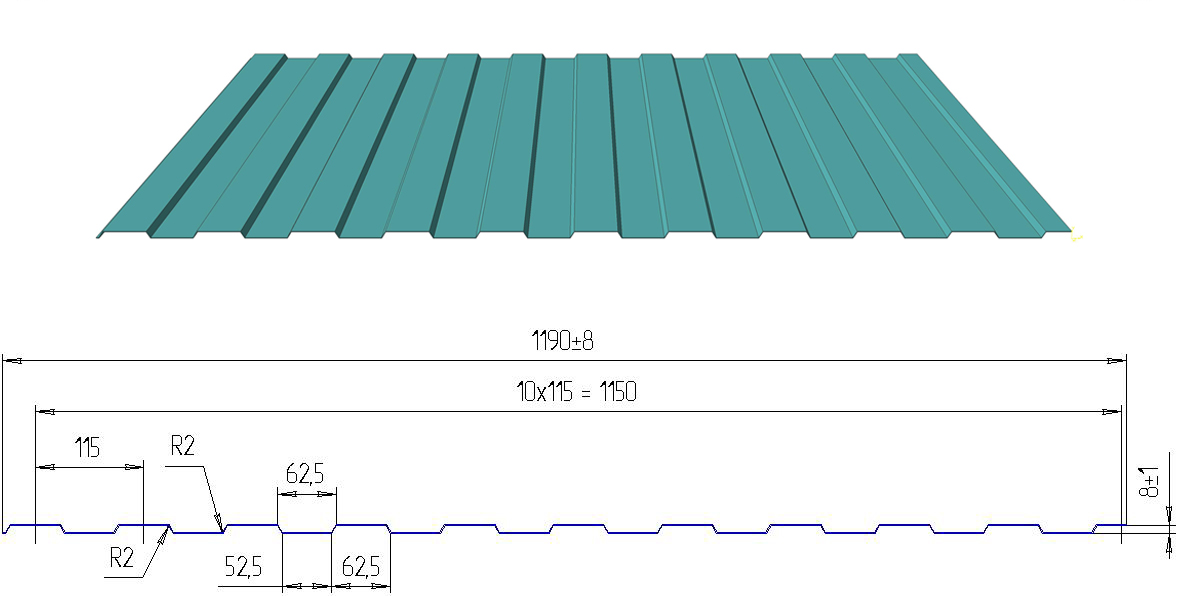

Марка профнастилаГеометрическая ширина, ммРабочая ширина, мм

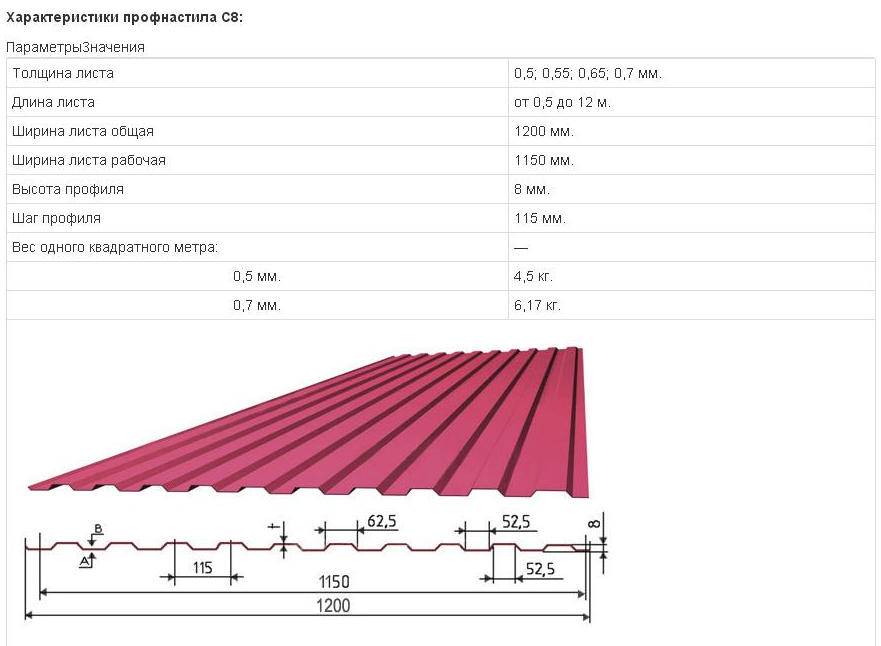

С812501150
С2110501000
НС3510601000

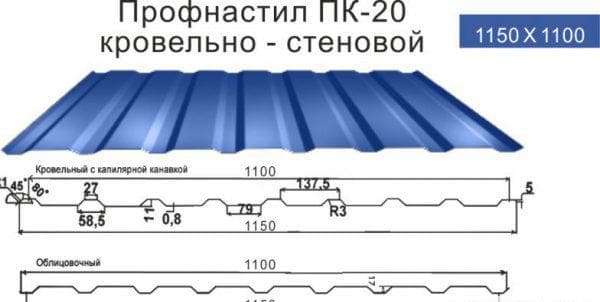

МП20
1150
1100
Отличие в ширине профилей металлических показывает на сколько больше необходимо приобрести листа для кровли чем площадь крыши.

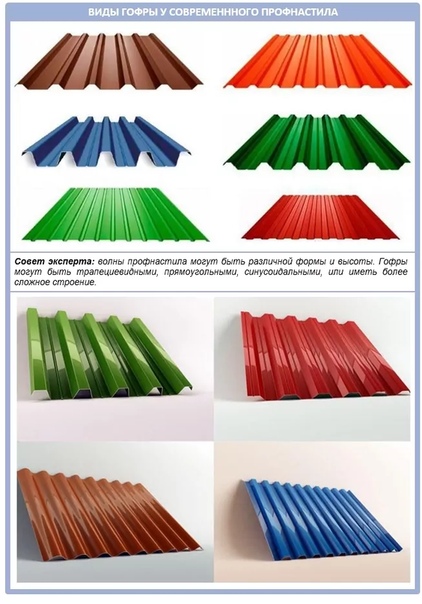

Популярные формы профнастила

Преимущественно, на рынке встречаются следующие формы профнастила:

  • Волновой лист для крыши с сечением в виде синусоиды. Имеет невысокую несущую способность. Внешне крыша, покрытая таким профлистом, будет напоминать черепичную. Сфера применения: легкая кровля.
  • Гофра в виде трапеции соединяет в себе простоту монтажа, высокую жесткость, большую несущую способность. Сфера применения: все типы кровельных работ.
  • Профлисты с гофрой буквой «П» (кассетный) – по техническим характеристикам его больше используют как стеновой.

К размерам металлического профиля для крыши относят и высоту профиля. Наиболее жесткие варианты имеют большую высоту, а чем больше жесткость, тем выше его технические и эксплуатационные характеристики. Минимальная высота 8-12 мм, максимальная 35-65 мм.

Из видео можно узнать, как правильно выбрать профнастил:


Дом с волнообразной крышей от архитекторской студии Sbm – естественные очертания природных форм

Заключение

Профлист для крыши подбирается по размеру, толщине, типу покрытия, виду гофры. Все это можно узнать из маркировки, которая всегда есть у производителей, дорожащих репутацией. Полученные в статье знания помогут вам сделать правильный выбор, чтобы крыша всегда была надежной защитой домашнего очага.

Расчёт, виды и размеры металлопрофиля для крыши

Металлопрофиль является популярным материалом для кровли. Он отличается практичностью и долговечностью. Самое главное, если правильно выбрать марка и грамотно произвести монтаж. Высота волны профнастила и его толщина зависят от площади кровли, климата региона.

Типы профнастила для кровли

Многие изготовители данной продукции руководствуются ТУ, однако оптимальные особенности будут у изделий, которые регламентированы ГОСТом 24045-94. Этим стандартом регламентируется качество сырья (оцинкованного листа), точные размеры гофры профнастила, маркировка, условия поверхности и хранения, упаковка и перевозка.

В зависимости от этого выделяются:

  • «С» определяется как стеновой настил. Вариант экономичный. Используется для вертикальных конструкций и в редких случаях для кровли. С10 является наиболее бюджетным материалом, используемым для сайдинга. Однако иногда служит для кровельного покрытия небольшого сооружения с крутыми скатами и сплошной обрешёткой;

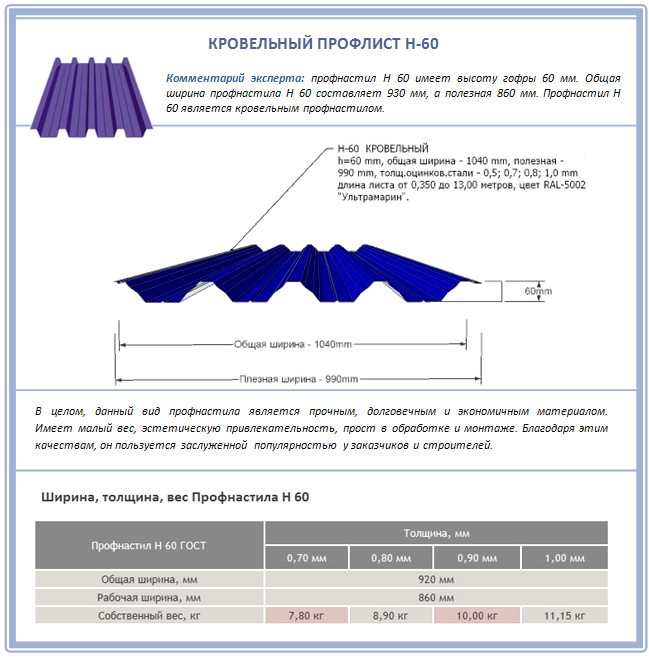

  • «Н» – профнастил, имеющий высокую несущую способность. Зачастую эта продукция имеет дополнительные ребра жёсткости. Используется для плоской кровли;
  • «НС» – стандартный вид металлопроката, применяющийся для кровли, а также для вертикальных конструкций.

Покрытие из цинка, толщина которого регламентируется ГОСТом, служит 15-20 лет без возникновения коррозии. Такие листы чаще всего применяют для хозяйственных сооружений. Для жилых используют металлопрофиль с полимерным декоративным и защитным слоем, повышающим не только эстетический вид, но и эксплуатационные характеристики (где-то в два раза, в зависимости от вида покрытия). Наиболее распространенными видами являются полиэстеровые, пластоизолевые, пураловые, ПВДФ.

Расчёт пронастила на крышу в горизонтальном ряду

  • Определяется ширина ската.
  • Рассчитывается полезная ширина профнастила, равная разнице общей ширины листа и ширины гофры. В современном металлопрофиле крайние волны выполняются особенно, а полезная ширина есть в маркировке. Если скат уклонен не больше 10°, то на нахлёст предусматривается 2 гофры.
  • Результат надо округлить в большую сторону после того, как ширину ската поделим на полезную ширину листа.

Для вальмовой и многощипцовой кровли эти расчёты сложнее, а под производством таких крыш подразумевается большое число отходов. Если отклонение ската выше от прямоугольной формы, то остатков будет больше и из них можно делать дверные навесы, крыльцо, оконные козырьки.

Как рассчитать профнастил на кровлю в вертикальном ряду

Для определения количества горизонтальных рядов, длину склона кровли и карнизного свеса в сумме делим на длину профнастила. Нахлёст не учитывается. Величина свеса для марок «С», помимо С-44, равна 6-11 см, для марок «НС», «Н» и С-44 – 19-31 см.

Зависимость величины нахлёста от угла уклона

  • до 10° – 30 см;
  • 10-15° – 20 см и больше;
  • 15-30° – 15-20 см;
  • больше 30° – 10-15 см.

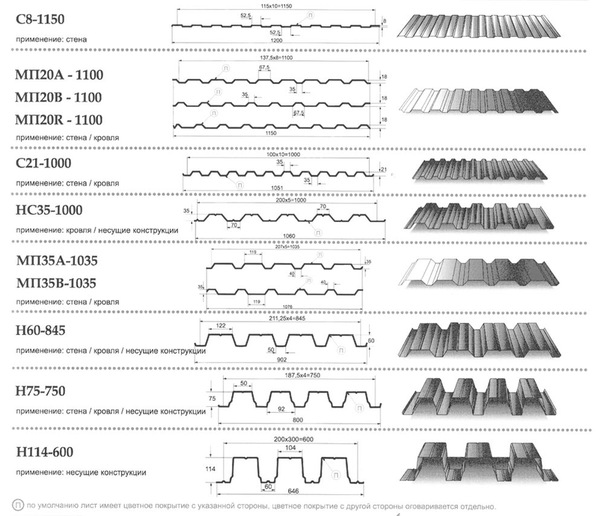

Размеры металлопрофиля для кровли

Ширина. Профлист – это холоднокатная оцинкованная тонколистная сталь шириной 1 м 25см. После профилирования этот размер изменяется в зависимости от высоты гофры. Если выше волна, то меньше ширина изделия. К примеру, для С8 эта величина будет равняться 1 м 20 см, а для Н75 – 80 см.

Длина. Длина изделий по ГОСТу:

  • для марок «Н» и «НС» – 3-12 м, кратная 250 мм;
  • для стеновых ограждений «С» и «НС» – 2,4-12 м, кратна 30 см.

Чтобы сократить расходы профилированного листа на крышу, клиент может договориться с ООО «Метагарант Групп» о выпуске продукции, длина которой будет отличаться от стандартной.

Толщина. С помощью этой важной величины во многом определяется качество нанесения покрытия. Она находится в пределах 0,46мм -1,1 см. Если толще сталь, то выше её характеристики прочности и долговечности

Читайте интересное

Профнастил для крыши — размеры листа и цена, оцинкованные и другие виды

Монтаж

Комплектующие для стенового профнастила очень важны.

Понадобятся:

  • углы внутренние накладные;

  • начальные планки;

  • планки под горизонтальные швы;

  • аквилоны;

  • наличники;

  • соединяющие рейки;

  • стыковочные планки;

  • простые внутренние уголки;

  • верхние и оконные водоотливы.

Часто профлист на стену крепят с целью утепления. Тогда сначала монтируют кронштейны, и уже после этого фиксируют сам материал за счет полиамидных дюбелей тарельчатого типа.

Кронштейны дополняют направляющими в виде буквы П; их крепление с помощью заклепок позволяет выровнять стены и обеспечить переток воздуха. Следующий шаг — присоединение к направляющим горизонтальных профилей, также в виде буквы П.

Монтаж стенового профнастила на фасад обычно выполняется с помощью саморезов, дополненных уплотняющими прокладками из резины. Внутреннюю и наружную облицовку по утепленной изначально панели выкладывают иначе. Начинают с оформления двумя слоями рубероида гидроизоляции фундамента по горизонтали. Далее анкерными шурупами универсального типа фиксируют нижний направляющий профиль. В него монтируют по вертикали и фиксируют стойки, что позволяет создать каркас.

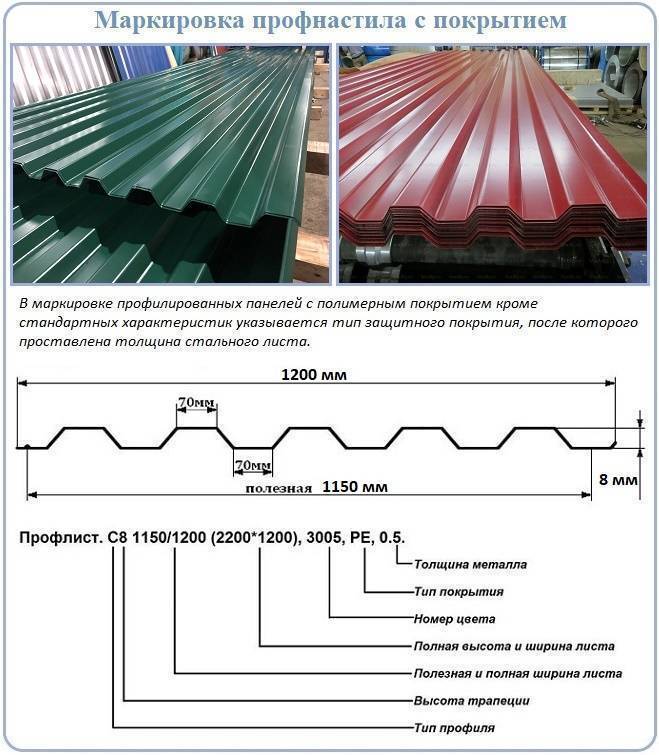

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

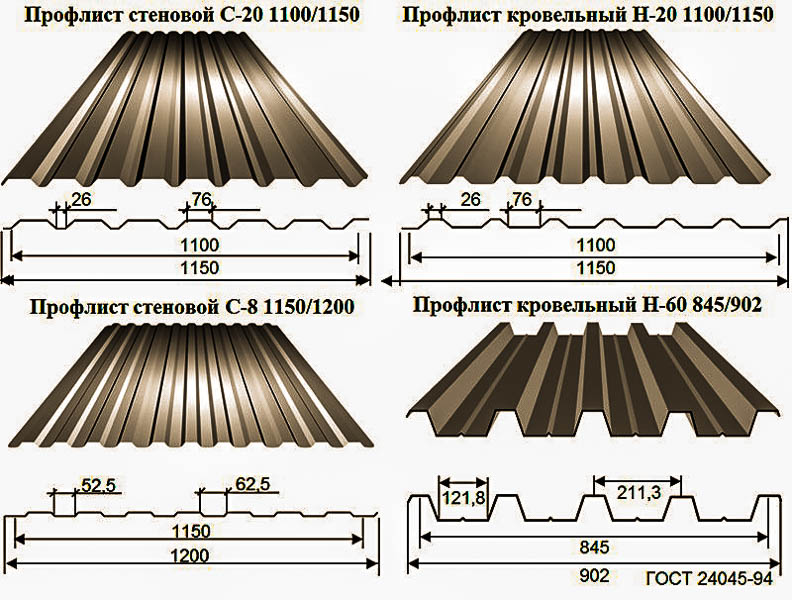

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

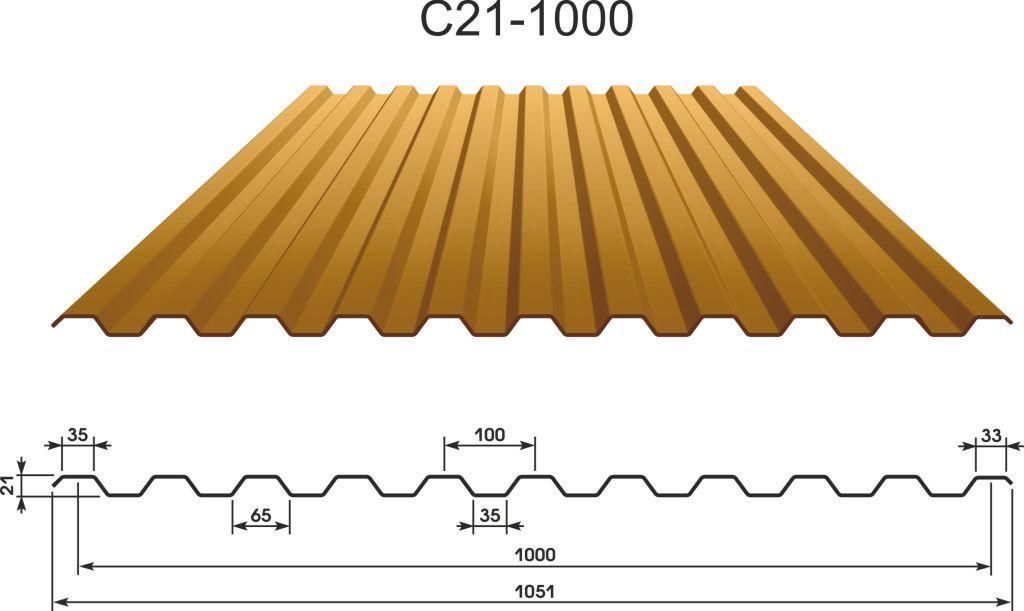

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

  • Если сталь оцинкованная, не стоит ничего.
  • Электролитическая оцинковка — ЭОЦП.
  • Алюмоцинковое покрытие — АЦ.
  • Алюминиевое покрытие — АЛ.
  • Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краскиОбозначение грунтовкиТолщина покрытия в мкмСтойкость к агрессивным средам при нанесении на цинковое покрытиеСтойкость к агрессивным средам при нанесении на алюмоцинковое покрытиеСтойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытиянеагрессивнаяслабоагрессивная с ограничениямислабоагрессивная с ограничениями
Эмаль ГФ-201710-12 мкмнеагрессивнаяслабоагрессивная с ограничениямислабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202ЭП-020025-34 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122ЭП-020025-30 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Органодисперсные краски ОД-ХВ-221АК-013840-50 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Эпоксидная грунтовка ЭП-014070-80 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122АК-0138180-220 мкмслабоагрессивнаянеагрессивная с ограниченияминеагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

  • Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
  • PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
  • PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
  • AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Транспортировка на расстояние

Рекомендуется нанимать перевозчиков, которые имеют опыт в передвижении с осторожностью длинномерных грузов. При самостоятельном вывозе используют такой вид машины, который позволяет надежно зафиксировать материал на протяжении поездки

Полосы складируют и перевозят только горизонтально, при этом вся их нижняя поверхность полностью кладется на дно автомобильного кузова.

После помещения материала в кузов перед началом движения пачка крепится к ограничительным бортам. Это делается с помощью строп, под которые прокладывают амортизирующий материал в местах возможного контакта. Тросы располагают так, чтобы при движении они не заламывали края листов и не царапали поверхность.

Если дно кузова окажется под уклоном, то пачка полос может передвинуться и повредить поверхность. Опирающаяся часть стопки составляет две трети от общей протяженности. Это требование поможет избежать перелома полос в процессе двигательной нагрузки.

Виды и марки профнастила для крыши

Все виды профнастила подразделяются на типы с определенной маркировкой:

  1. «Н» — профилированный лист с высокой несущей способностью, используется для настила покрытий. Данные профили имеют наивысшую толщину, высота гофры делается максимальной. Нередко такие материалы оборудованы дополнительными бороздками, которые делают их более устойчивымы к восприятию любого вида нагрузок.
  2. «С» — профнастил, используемый для стен, например, для ограждающих конструкций. Листы никогда не превышают средние показатели по толщине, высота и форма гофры идеальна для вертикальной установки. В качестве защитного покрытия для крыши специалисты профнастил данного вида применять не всегда рекомендуют, так как существуют риски деформаций, особенно в регионах, где выпадает большое количество осадков или снег не тает долгое время.
  3. «НС» — универсальный профнастил, используется для любых построек, пригоден для настила, может выполнять несущие функции. Толщина слоев имеет средние показатели, гофра не отличается большой высотой, создание дополнительных бороздок не применяется.

Специалисты рекомендуют выбирать для крыши профнастил с пометкой «Н» и «НС». Покрытие этих марок имеет специально разработанные для крыши форму и высоту профиля.

Ассортимент профнастила огромен, однако существуют наиболее популярные марки, которые уже давно используются в частном строительстве:

  1. RN-20 — универсальный вид, часто применяется для кровельных работ, однако его используют и в сооружении заборов, и в облицовке здания внутри и снаружи. Он отличается наличием специальной канавки, необходимой для стока попадающей на поверхность воды. Следует помнить, что для монтажа профнастила этой марки необходима обрешетка, расположенная с шагом до 80 см.

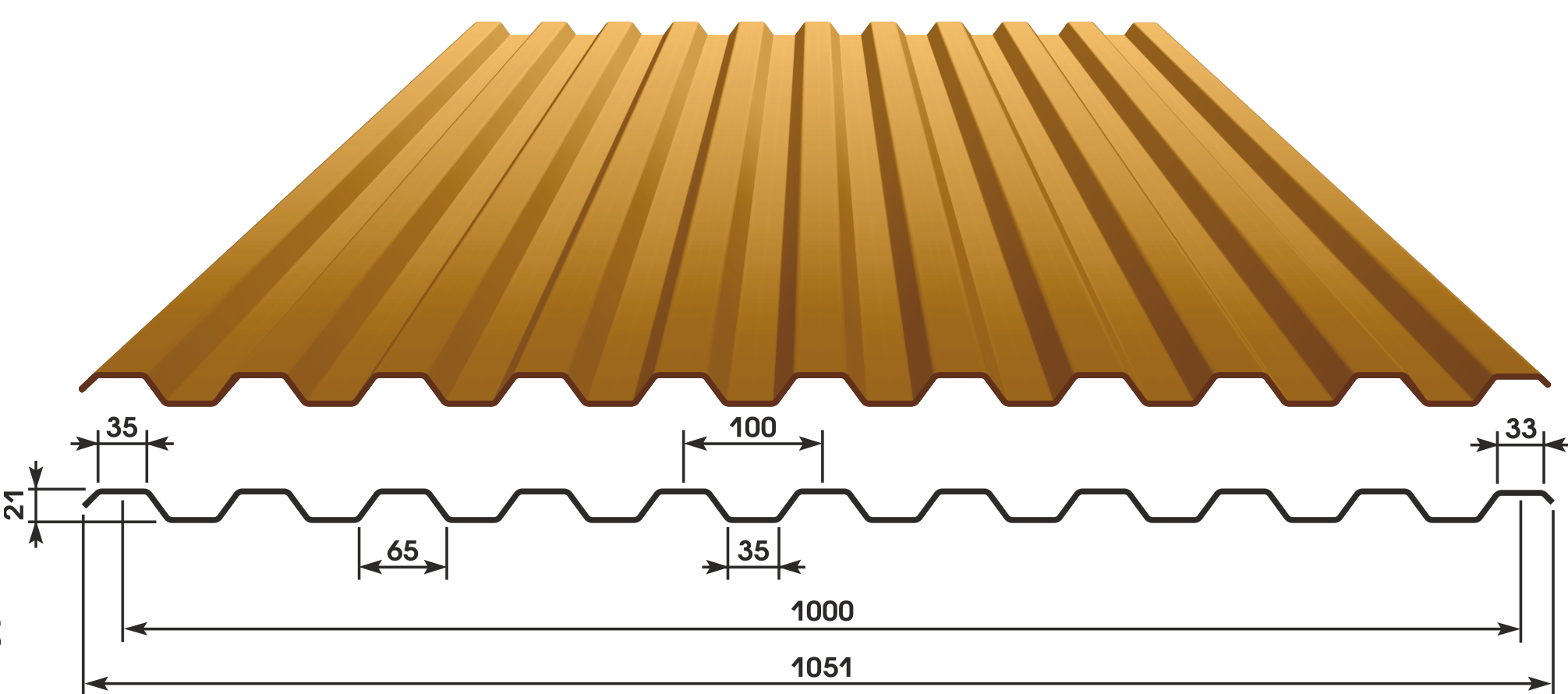

  2. С-21 — тонкий профиль, который разрешено устанавливать на крыше благодаря его достаточной жесткости. Надежно защищает конструкцию от осадков.
  3. НС-35, 44 — общеупотребительная марка, которая одновременно пригодна и для кровли, и для ограждающих конструкций. Отличается повышенной прочностью. С-44 оборудована ребрами жесткости, что добавляет показатель качественности.

Следует со вниманием выбирать защитное покрытие, сведения о нем можно увидеть на производственной упаковке или поинтересовавшись у продавца:

  1. Покрытие из цинка отличается небольшой ценой, однако является самым непрочным, поэтому быстро стирается с профнастила.
  2. Алюминий, смешанный с кремнием, дает более долговечную защиту металлу, однако также держится только несколько лет, затем становится бесполезным.
  3. Полиэстер в качестве покрытия считается надежным вариантом. Можно выбрать подходящий цвет и не беспокоиться за воздействие негативных факторов на металл.
  4. Полиэстер с тефлоном — укрепленная защита. В добавок к оптимальному качеству застройщику предоставляется более полноценная палитра цветов на выбор.
  5. Смесь ПВХ с добавками славится отменной стойкостью, позволяет выбрать цвет из огромного спектра.
  6. ПВДФ помогает защитить покрытие крыши от любых вредных воздействий, поэтому считается максимально долговечным, лучшим вариантом для защиты листов профнастила.

Как рассчитать забор из профнастила, вы узнаете, прочитав данную статью.

А здесь статья про модульные заборы из профнастила.

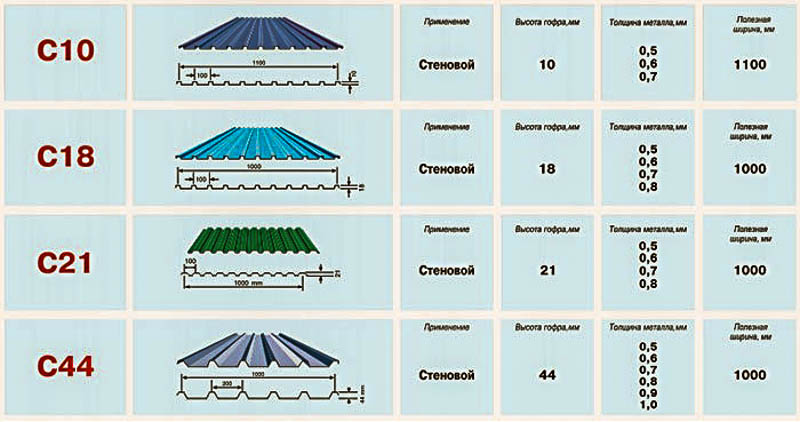

Виды профнастила

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

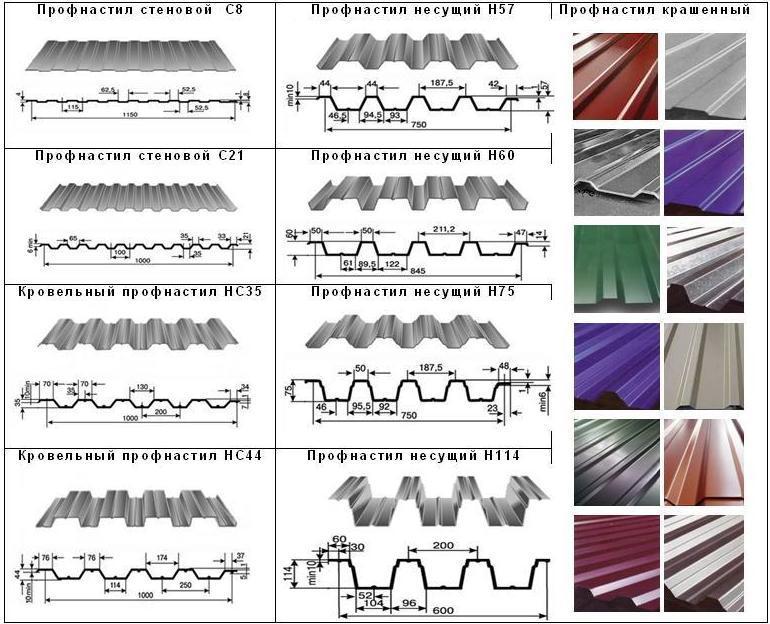

Маркировка и размеры профлиста

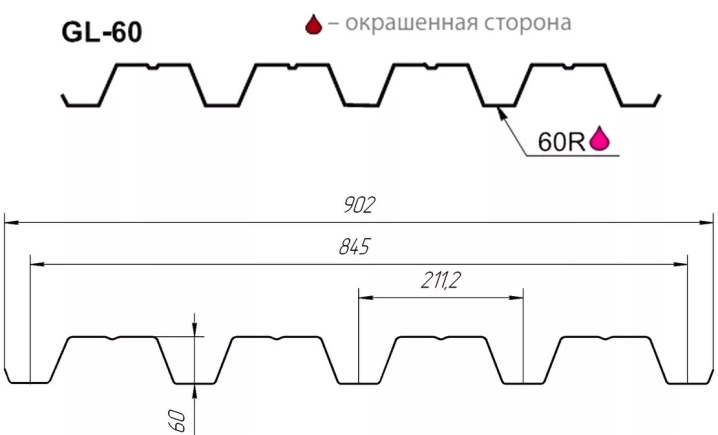

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

  • Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
  • Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
  • Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
  • ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Выбираем тип покрытия

Определяясь с видом профнастила, какой нужен профнастил для забора, обратите внимание, что существует несколько видов покрытия – цинк, алюцинк, лакокрасочные и полимерные покрытия. Рассмотрим их особенности при выборе того, какой будет нужен профнастил для забора:

Рассмотрим их особенности при выборе того, какой будет нужен профнастил для забора:

  1. Горячая оцинковка. Нанесение слоя цинка самая надежная противокоррозионная защита металла, качественный профлист содержит не менее 140 г цинка на м2.
  2. Алюцинк – покрытие, превосходящее по своим защитным качествам цинковое, намного прочнее и долговечнее.
  3. Лакокрасочные покрытия. Оцинкованный лист покрывается слоем краски или лаком, после которого образуется пленка, дающая дополнительную защиту от коррозии и привлекательный внешний вид. Покрытие не столь долговечное как полимерное. Легко царапается.
  4. Полимерные покрытия. Каждое покрытие имеет свои свойства, цветовую палитру и стандарт толщины покрытия.
  • полиэстр (глянец) — относится к «эконом» классу покрытий, стандартная толщина слоя 25 микрон;
  • матовый полиэстер — является разновидностью полиэстера обычного, имеет стандартную толщину 35 микрон;
  • пластизол (PVC) — декоративный полимер, в состав которого входит ПВХ и несколько пластификаторов, толщина покрытия — 200 микрон; Устойчив к механическим повреждениям и атмосферным воздействиям. Поверхность имеет текстурный рисунок под кожу (шагрень) либо в штрих (березовая кора).
  • пурал (PRIZMA) – новое покрытие на базе полиуретана с добавлением полиамида и акрила. Толщина покрытия 50 микрон полиуретана. Имеет отличную устойчивость к химически агрессивным средам, выцветанию.
  • PVDF (PVF2) –состоит на 20% из акрила и на 80% из поливинилфторида, имеет стандартную толщину 20-40 микрон. Устойчив к температурным перепадам, ультрафиолету, воздействию агрессивных сред, подходит к использованию на морских побережьях, не выцветает.
  • Printech — инновационное покрытие, имитирующее текстуру различных природных материалов (дерево, кирпич, камень), имеет исключительные декоративные свойства. Толщина покрытия 30-35 мкм, наносится методом офсетной граверной печати на полиэстер (гарантия 10 лет), или на PVDF (гарантия 20 лет). Выдерживает воздействие 5% растворов кислот и щелочей, соленой воды, погодоустойчив, ударопрочен.

Цена профнастила для забора

Исходя из изложенного, можно сделать вывод, что цена профнастила – это объективная величина, которую определяют толщина, вид покрытия и качество финишного слоя листа. Профнастил, стоимость которого ниже рыночной, по определению не может быть качественным.

Достоинства забора из профнастила

  • прочность;
  • ремонтопригодность;
  • практически любая форма;
  • сравнительно невысокая стоимость;
  • устойчивость к непогоде и механическим повреждениям;
  • красивый внешний вид и возможность комбинирования с другими материалами (хорошо сочетается с камнем).

Кроме того, из профнастила можно сделать забор своими руками. поскольку он не требователен в монтаже и уходе.

Видео описание

Размеры листа профнастила

Особенность профнастила в том, что при разной отпускной длине листа, его ширина у каждого вида профиля постоянная. В некоторых случаях ширина (около 1 м) может оказаться больше длины (начинается от 50 см). Поэтому шириной считают размер листа поперек профиля.

Полная и рабочая ширина

Ширина указывается двумя цифрами: большее значение — полный размер, меньшее значение — рабочая (полезная) ширина. Практический смысл рабочей ширины — облегчить расчет количества листов по ширине ската. Именно этот размер означат какой просвет накрывает каждый лист с учетом перехлеста с соседним.

Обычно боковой нахлест равен половине волны профиля. У профилей с водосточной канавкой рабочая ширина выбирается с таким условием, чтобы последующий лист перекрывал канавку предыдущего.

Но не всегда рабочую ширину можно принимать в расчетах в качестве исходной величины. В случаях, когда профнастил укладывают на крышах с малыми уклонами (меньше 8°) без использования специальных уплотнителей, рекомендуют применять более широкий нахлест — шаг волны.

Тип профиляПолный размер, ммРабочая ширина, мм
C1011801150
C2011651110
C2110511000
C4410471000
HC3510601000
H60902845
H75800750

Длина листа

Длина кровельного профлиста толщиной 0. 5 — 0.6 мм бывает от 0.5 м до 10 м. Обычно его отпускают уже нарезанным по длине, указанной заказчиком. В тех случаях, когда длина ската больше максимального размера листа, который есть в каталоге производителя, профнастил укладывают с горизонтальным нахлестом (наращивают по длине).

Монтаж с горизонтальным нахлестом также рекомендуют, если длина листа больше 5-6 м — легче поднимать, укладывать и меньше риск повреждения покрытия.

Рекомендации по минимальному размеру нахлеста у производителей разные. Например, у компании RUKKI (Финляндия) он равен 20 см, у компании Квин (Пермь, Россия) — 10 см.

Использование стандартного профнастила

Для забора стандартных параметров можно использовать листы профнастила заводского размера, согласно ГОСТ, ширина стальной заготовки составляет не менее 1000 мм, при этом полезная (монтажная) ширина – 950 (с учетом погрешностей на монтаж). Для кровли профнастил должен подбираться индивидуально, к примеру, если крыша мансардная или ассиметричная, с нестандартными параметрами, некоторые размеры могут обрезаться производителем, продавцом или покупателем. В тоже время для двускатной в условиях умеренного климата разрешено использование стенового металлического покрытия.

Фото — Размеры профнастила

Особенно внимательно нужно относиться к подбору профильного листа на крышу с трубами, здесь учитывается не только типоразмеры, но и пластичность марки профильного листа, гибкость. В этом случае удобнее всего использовать универсальный настил.

Если Вы хотите выбрать профильный лист в качестве материала для создания монолитного опалубка, то размеры гофры у листа профнастила играет ключевое значение, при подборе глубоких марок будет перерасход бетонной заливки, а маленьких – низкая устойчивость и жесткость. В производстве настила ключевым считается именно правило размера гофрированной поверхности: чем она больше – тем жестче материал, лучше сопротивляется давлению, агрессивным и разрушающим внешним факторам.

Основными параметрами размеров являются:

  1. Длина;
  2. Ширина;
  3. Толщина;
  4. Высота гофры.

Фото — Характеристики профнастила

Видео: линия по производству профнастила С8 и С20

Профнастил размер листа

Материал применяют при возведении кровли, заборов, облицовке стен, создании каркаса для нежилых помещений и т. д. Данный материал используется как для внешней, так и для внутренней облицовки, размеры листа профлиста это позволяют.

Металлопрофиль – размеры и виды листов:

  • Н — несущий, кровельный профнастил. Высота гофры листа составляет более 44 мм. Такой профнастил отличается повышенной устойчивостью к механическим воздействиям и жесткостью. Благодаря этому он нашел свое применение при строительстве опорных и несущих конструкций, перекрытий и кровли.
  • С — стеновой профнастил. Ввиду меньшей высоты гофры (от 8 до 44 мм) имеет не столь высокие показатели жесткости. Поэтому данный тип профлиста используется в качестве облицовочного материала.
  • НС — несуще-стеновой, универсальный профнастил. Высота гофры составляет 35-44 мм. Имеет хорошие показатели жесткости, а поэтому может эффективно использоваться как для создания стен и заборов, так и для монтажа кровли.

Обычно используется профнастил для крыши – размеры листа у которого не превышают 4 метра. При больших значениях длины с листом становится неудобно работать.

Профнастил длина листа может быть абсолютно разной, так как его изготавливают из рулонной стали. Поэтому этот габарит зависит от потребностей заказчика. При расчете профнастила на крышу учитывают не только длину самого ската крыши, но и свес козырька.

Обычно используется профнастил ширина листа которого колеблется в диапазоне 980 — 1850 мм. При этом стоит различать полезную и реальную ширину листа. Так, полезная ширина, за счет монтажа профнастила внахлест, всегда на 4-8 см меньше реальной.



Не меньшее значение имеет и назначение материала. Так, металлопрофиль размеры которого составляют 2,4- 12 метров может использоваться для абсолютного числа задач в строительстве. Стандартные размеры металлопрофиля используются для кровель больших зданий — это позволяет уложить профиль в определенном порядке, тем самым достигаются высокие показатели герметичности и отличный внешний вид кровли.

Стандартные размеры профнастила – толщина, максимальная длина

Среди достоинств можно выделить размеры листа профлиста оцинкованного, благодаря которым можно выбрать оптимальный вариант кровельного материала.

Марку профлиста определяют по четырем параметрам:

  • Толщина стали.
  • Максимальная длина профлиста и его ширина.
  • Геометрия профиля.
  • Высота волны.

По этим критериям формируется цена на материал и определяется сфера применения. К примеру, для забора рекомендуется выбирать листы небольшой толщины и длины для удобного размещения между столбами. В качестве кровельного покрытия лучше использовать профилированные стальные листы, высота волны которых составляет более 5-6 см.

Кровельные материалы на основе профлиста должны иметь следующие параметры:

  • Длина кровельного профнастила определяется областью применения. Перекрытие кровли жилых домов выполняется листами длиной 6 метров, хотя производитель может выпускать материал длиной до 14 метров.
  • В отличие от длины ширина профлиста не может быть произвольной по причине определенных условий производства. Стандартный размер профнастила, поступающего для профилирования – 125 см, параметры готового листа напрямую зависят от высоты и формы волны. К примеру, профлист марки С75 имеет ширину 80 см, а стеновой профнастил С8 – 120 см.
  • Толщина профлиста  для покрытия кровли может составлять от 0,45 до 1,2 мм. На основании этого определяются прочностные характеристики и несущая способность материала. Помимо этого  с увеличением толщины листа возрастает его стоимость.

Размеры профнастила для крыши — советы

Размеры профнастила для крыши

Возможно, те, кто не сталкивался с хорошими технологиями и современными материалами, а строит из всего, что попадает под руку, позавидуют нашим далеким предкам. Рис.1. Ведь первобытные люди жили в пещерах и проблемы не касались развития строительных технологий и промышленности материалов для стен, фундамента или кровли. Но стоило только человеку покинуть столь радушные природные пустоты в горной породе, его сразу одолели самые разные заботы. Окружающий мир оказался достаточно суровым и непредсказуемым, а одежды из шкур животных не настолько надежные при защите от зимних ветров, метелей и проливных сезонных дождей.

Крыша — защта отснега и мороза

Именно тогда появилось насущное требование строить, первым из архитектурных изысканий был шалаш. Именно он, простой и незатейливый стал прототипом такой популярной в будущем крыши на два ската. Не менее популярными в древние времена были кровли шатрового типа и плоские, которые и сегодня пользуются огромной любовью на Ближнем Востоке, в Африке и Америке. Так приятно отдохнуть в часы заката на такой крыше! Не менее важно для ее хорошей эксплуатации наличие надежной и комфортабельной кровли. В конце прошлого века на рынке строительных материалов появилось много нового, поэтому у каждого застройщика есть хорошая возможность создать именно тот проектный вариант, который соответствует только вашей концепции.

Крыша — шалаш

Разновидности современной кровли

Согласно широко распространенному мнению, большинство потребителей строительных материалов – комплексные подрядчики и частые фирмы, небольшие компании и простые люди, все, что требует особенно тщательного подхода и выбора, предпочитают выбирать согласно широкой рекламы. Для того, чтобы вам было проще разобраться в таком огромном ассортименте кровельных материалов, мы предлагаем данное руководство. На сегодняшний день существует несколько видов кровель, которые разделяются по качествам, назначению, выполняемым задачам и цене. Самые распространенные следующие виды – металлизированная, композитная, битумная, керамическая и цементная черепица, профнастил и ондулин. Каждый из них имеет определенные качества, соответствующие тем условиям, в которых будет работать, но наиболее широко распространенным и приемлемым в ценовом аспекте является профнастил. Пожалуй, его по праву можно считать лидером в использовании на просторах бывшего СССР. В самом отдаленном поселке или большом областном городе вы можете встретить целые массивы домов, покрытых этим замечательным материалом.

Приоритеты профнастила

Для того чтобы удовлетворить потребности столь разносторонних потребителей, которые живут в различных регионах нашей страны, где климатические и погодные условия значительно отличаются друг от друга, нужно было разработать поистине универсальный материал. Морозные ветры, летний зной, весенние и осенние непогоды составляют действительно серьезную проблему для наружных строительных материалов. Поэтому профнастил постоянно находится в процессе совершенствования и уже сегодня отвечает самым высоким международным стандартам и требованиям инструктивных документов:

  • изготовлен из широко используемой стали оцинкованной, которая проходит дополнительную обработку полимерными составами;
  • в виде дополнительной обработки некоторые производители применяют новейшие инновационные материалы, выпускаемые химической промышленностью – это могут быть разновидности пластизола, полиэстра или пурала;
  • на изготовление идет высококачественная рулонная сталь;
  • внешняя схожесть с традиционным шифером;
  • отсутствие давления на несущие конструкции благодаря низкому весу;
  • простой и доступный каждому способ монтажа;
  • ценовая доступность при широчайшей гамме цветов.
Структура профнастила в разрезе

Конечно же, всем известно, что все произведенное руками человека в этом мире не может быть идеальным. И профнастил, при всех его отличных качествах, имеет некоторые недостатки. Например, он сравнительно недолговечный и его нужно достаточно часто менять, пусть даже фрагментарно. Профнастил не обладает шумозащитой и весьма непрочен при ударах и повреждениях – град, сильный снег или возможно упавшая ветка может нанести царапины и даже сделать серьезные дефекты. Но эти небольшие недочеты никоим образом не уменьшают его возможности.

Процесс укладки профнастила на крышу

Чтобы ваш дом долгое время красовался надежной и добротной крышей, поблескивающей на весеннем солнце, или покрытой снегом зимой, нужно не только правильно установить кровлю, но и соответствующим образом довезти ее из торговой организации. Непосредственно укладка состоит из нескольких этапов:

  • замеры и разметка материала;
  • компоновка и резка фрагментов профнастила;
  • собственно монтажные работы;
  • создание тепловой и гидростатической защиты кровли.
Теплоизоляция крыши под профнастил

Всем хорошо известно, что от того, каков крой, зависит все будущее какой-либо модной вещи, а от того, правильно ли произведена основа раскроя и определены размеры профнастила для крыши, зависит будущее всего строения на многие годы вперед. Ведь очень важно, насколько точно произведен замер – крыша может быть неаккуратной или просто выглядеть ужасно при больших допусках. А может протекать и делать вашу «крепость» доступной всем ветрам и морозам, если вы ступили на стезю экономии и решили, что где-то можно значительно уменьшить размеры.

Основы проведения замеров кровли

Строительные специальности все без исключения требуют хорошего знания основных, точных наук – математики и геометрии, а также свободного владения методиками расчетов. Именно здесь, где все должно быть точно, понадобятся такие скучные школьные предметы. Однако не только теория, но и практика позволит вам сделать ваш дом отличным и добротным. Процесс замера состоит из следующих моментов:

  • если застройщик решил крыть крышу своими руками, то, прежде всего, выполняют тщательные обмеры основных частей, после чего их точно подгоняют;
  • после чего устанавливаются стропильные приспособления – фермы. Чтобы избежать неточностей, стоит помнить, что все элементы кровельных скатов в течение строительства могут меняться, и их параметры нужно тщательно перепроверить;
  • самыми основными в геометрии крыши являются прямоугольные размеры скатов, они являются показателями точности строительства. Чтобы ваш профнастил был уложен практически профессионально, обязательно нужно промерять диагональные размеры, возможен допуск в размерах +/- 2 см;
  • размеры профнастила для крыши включают также параметры плоскости скатов, которые проверяются при помощи уровня, допуск возможен в размере 0,1% отклонений. Больший размах не позволит состыковывать фрагменты листов.
Разметка профнастила крыши

При производстве разметки и размеров, дальнейшего точного раскроя необходимо учитывать степень уклона поверхности крыши, который должен быть равен или не меньше, чем 120 градусов.

Схема зависимости угла ската и нагрузки

Соблюдение этих правил не составит труда даже для человека, обладающего самыми минимальными строительными навыками и профессиональными качествами.

Благодаря вашей точности, отличным эксплуатационным качествам и свойствам материала, соблюдения всех инструктивных позиций в отношении работы, у вас будет замечательный дом с прекрасной, надежной и добротной кровлей. Вы обязательно сделаете его своей уютной и комфортабельной крепостью.

Видео размеры профнастила для крыши

длина, ширина, вес, вид профиля по ГОСТ-24045

Профилированный настил – высокопрочный листовой стройматериал. Широко применяется в частном и коммерческом строительстве в качестве кровельного, заборного материала, несъемной опалубки, листовой арматуры, в процессе монтажа навесных фасадов, в качестве основного материала при внутренней и наружной отделке стен. Производится методом гнутья на специальном профилегибочном оборудовании из листовой или рулонной тонкокатаной стали с цинковым, полимерным или лакокрасочным покрытием.

Сфера применения определяется маркой. Профилированные настилы разделяют на стеновые (С), несущие (Н), универсальные (НС). Исходя из технических характеристик — тип покрытия, несущая способность, —  определяется перечень работ, в которых допустимо использование того или иного вида профлиста.

Требования к стальному профнастилу: ГОСТ, материал изготовления

Основным документом по отношению к профилированным настилам служит ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Как упоминалось выше, исходным материалом для производства профилированных настилов служит тонкокатаная сталь. Для настилов без декоративно-защитного лакокрасочного слоя — сталь групп ХП и ПК с толщиной цинкового покрытия класса I и нормальной разнотолщинностью HP по ГОСТ 14918.

Профили с декоративно-защитным лакокрасочным слоем производятся из окрашенного проката группы ПК по ГОСТ 30246. В свою очередь качество лакокрасочного или полимерного слоя, его толщина и цвет регулируются требованиями ГОСТ 30246.

Важно! Толщина стали без учета толщины защитного цинкового слоя, лакокрасочного или полимерного декоративно-защитного покрытия должна составлять от 0,4 до 1,0 мм для стеновых марок и от 0,5 до 1,5 мм — для несущих.

Нередко недобросовестные производители профилируют китайскую сталь толщиной 0,3-0,37 мм, что, несомненно, сказывается на качестве профнастила. Определить разницу без специального оборудования крайне сложно, поэтому приобретая профлист, доверяйте только проверенным производителям.

На заводе ООО «НТК» в процессе производства профилированного настила используется только качественная сталь соответствующей толщины. Контроль ведется на всех этапах: от приемки сырья до готовой продукции.

Виды профиля: волна, трапеция

Жесткость и деформационную стойкость стальному листу придает профилирование. Чем выше гофр, тем выше несущая способность профлиста. Различают несколько видов профилирования, но наиболее популярные — «трапеция» и «волна».

Волнистый профнастил по форме напоминает шифер, обладает теми же преимуществами что и любой другой профлист – легкость, прочность, долговечность, за исключением несущей способности. Максимальная нагрузка для профлиста с трапециевидным типом гофра значительно выше.

Профнастил с трапециевидным гофром может обладать разным типом «рисунка». Например, стеновым маркам характерна равная удаленность невысоких гофр – это позволяет увеличить эстетическую привлекательность, несущим свойственно наличие дополнительных ребер жесткости и более высокий уровень профилирования, что увеличивает прочность листа.

Поперечное сечение профиля НС-20

Поперечное сечение профиля Н-57

Размеры листа: длина и ширина профнастила

Размер листа профнастила – величина непостоянная. Длина листа профнастила может регулироваться заказчиком, в то время, как ширина напрямую зависит от высоты гофра. Ширина стандартной стальной заготовки – это ширина рулона стального проката, используемого в процессе производства.

Ширина профнастила в зависимости от марки

Марка профнастила

Высота гофра, мм

Ширина, мм

общая

полезная

С-2,5

2,5

1240

1200

С-8

8

1200

1150

С-10

10

1190

1150

НС-20

20

1130

1080

НС-44

44

1080

1010

Н-57

57

1025

965

Н-60

60

930

860

При расчете количества профнастила ориентироваться следует на показатели полезной ширины.

Наиболее популярная длина профнастила – 1,8 – 2 метра. Именно такой размер актуален для строительства забора, поэтому большинство производителей предпочитают выпускать профлист, руководствуясь этим негласным стандартом.

Важно! В кровельных работах использование листа малой длины может отразиться на качестве покрытия в общем. Наличие большого количества стыков, увеличивает не только количество креплений, но расход материалов, учитывая, что нахлест соседних листов верхнего и нижнего ряда должен составлять не менее 20 см.

Приобретая профнастил для крыши у производителя, вы можете оговорить длину листа в процессе заказа. Отсутствие стыков по длине ската позволит сэкономить на материалах и креплении, ускорит процесс монтажа, повысит уровень эстетической привлекательности кровли, упростит обслуживание и продлит срок ее эксплуатации.

Чтобы заказать качественный стальной профнастил нужной длины, свяжитесь с менеджером ООО «НТК»!

Вес профнастила

Вес профнастила зависит от толщины стального проката. Расчет, как правило, осуществляется для погонного и квадратного метра. В зависимости от толщины стали, используемой в процессе производства, одна и та же марка профлиста может обладать разными показателями массы.

Масса (усредненный вес) профнастила*

Марка

Толщина проката

Масса погонного метра длины, кг

Масса полезного кв.м, кг

С-8

0,4

4,45

3,87

0,45

4,93

4,29

0,5

5,42

4,72

0,55

5,91

5,15

0,6

6,41

5,57

0,7

7,39

6,43

0,8

8,37

7,29

С-10

0,4

4,45

4,05

0,5

5,42

4,93

0,55

5,91

5,37

0,6

6,41

5,83

0,7

7,39

6,72

0,8

8,37

7,64

НС-20

0,4

4,45

4,45

0,45

4,93

4,9

0,5

5,42

5,4

0,55

5,91

5,9

0,6

6,41

6,4

0,7

7,39

7,4

0,8

8,37

8,4

Н-57

0,6

5,62

7,5

0,7

6,48

8,7

0,8

7,35

9,8

Н-60

0,65

6,9

8,17

0,7

7,39

8,75

0,8

8,4

9,94

0,9

9,3

11

*данные в таблице усреднены и приведены в ознакомительных целях, в зависимости от ширины листа вес погонного метра длины может незначительно отличаться.

Размеры профлиста: классификация

Технические характеристики, которые имеет профлист определяют его лидирующие позиции среди аналогичных строительных отделочных материалов. Он легок, что значительно удешевляет, упрощает доставку. Присутствие двойного слоя защиты надежно защищает профлист от вероятного повреждения коррозией, продлевая срок его эксплуатационной службы. Порядка 30 цветовых оттенков, позволяют реализовать любые дизайнерские идеи.

Профнастил устойчив к ультрафиолету, агрессивным факторам среды окружения, что дает возможность наслаждаться его ярким, привлекательным внешним видом как минимум полвека.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Размеры профнастила зависят от его технического назначения. Именно по этим критериям составляется классификация модельного ряда изделий. Чем выше нагрузка, которую может принять на себя лист профилированного настила, тем большими будут его габаритные размеры, высота волны.

Размеры профлистов

Профнастил, изготовленный из рулонной стали позволяет не ограничивать размера длины листа, однако чаще всего встречаются рулоны по 12, 13 и 14 метров. Впрочем, в зависимости от функционального назначения листы всегда можно разрезать на нужные размеры.

Классификация по размерам и маркировке

Стальной профнастил выпускается в соответствии с технологической карточкой по установленному государственному стандарту. Технологический процесс производства, который проходит профнастил перед выпуском, предполагает задействование специального профилегибочного станка.

Профлист — строительный материал, имеющий достаточно широкий спектр возможного использования. Он незаменим в процессе сооружения объектов производственного и складского назначения. Используется для организации сооружений оградительного характера, в качестве кровельного, отделочного материала.

Исходя из характера использования, профлист предполагает деление на несколько категорий, маркируемых определенным образом. Маркировка профилированных листов состоит из буквенного и цифрового обозначения. Буква характеризует его непосредственное функциональное назначение, цифра – размер, причем первой указывается высота волны, а второй — монтажная ширина, которую имеет профнастил. Подбор настила определенной марки зависит от характера выполняемых работ.

Кровельный

Профнастил применяется при организации кровли. Маркируется буквой «Н». Основной его отличительной особенностью является размер, а точнее высота. Она превышает высоту прочих аналогичных листов, используемых при проведении облицовочных работ, а так же в качестве несущих конструкций. Как правило, высота волны такого материала превышает 44 мм.

Стандартные размеры профнастила, используемого в качестве кровельного покрытия, допускают ширину 1100 — 1250мм, длину порядка 13 м, необходимой кратности отреза. Листы изготавливаются из стали 0,6-0,8мм. Маркируется профлист — Н57. Его высокие технические характеристики, особенно достаточная жесткость, устойчивость к агрессивным природным воздействиям, позволяют применять изделия, монтируя конструкции опорного и несущего назначения. Цифра 57 указывает высоту волны в мм, а 750 – монтажная ширина изделия.

Кроме того строительный рынок готов предложить профлист следующих марок:

Стеновой

Ведение работ облицовочного характера осуществляется посредством использования стеновых профилированных листов, имеющих самую маленькую высоту волны – 8 — 44 мм. Примером маркировки стенового настила является профнастил С10-1150, где С- указывает на то, что материалом осуществляют облицовку стен, 10 — высоту волны, «монтажная ширина»- 1150. Профиль предполагает использование в производстве образцов стали 0,45-0,7мм. Рабочая ширина единицы – 1250мм, размер длины до 12 м допуская нужное отрезание пошагово.

Профнастил аналогичных моделей, обладающий достаточной высотой волны, допустим С18, С21,С-44, отличается широкими полками, армированными ребрами жесткости. Это позволяет пользоваться таким профнастилом для облицовки стен, ведения кровельных работ, установки ограждений.

Применение универсального профлиста

Характеристики размеров

Профиль универсального использования маркируется «НС». Ее отличительной особенностью является достаточная толщина изделий, сочетающаяся со значительной высотой гофры, колеблющейся в пределах 35-44мм.

Наиболее востребованы следующие марки изделий данной категории:

Размеры габаритов, которыми обладает модель НС35-1000, соответствуют 1250 мм (ширина), 14 м длины необходимой кратности разреза, 0,4-0,8 мм — толщина стали. Им удачно покрывать конструкции ограждающего характера, стены. Прокат изделия предполагает формирование достаточного числа ребер жесткости (шириной 7 мм), его нередко используют в создании несъемной опалубки. Цифра 1000 показывает монтажную ширину изделий.

Использование профлистов НС44-1000 целесообразнее всего производить для отделки ограждений, стен, поскольку он состоит из стали 0,55-0,8 мм.

Профнастил НС60-1000 – альтернативный вариант организации металлических опалубок, покрытия кровли. Толщина листа 0,65-0,9 мм позволяет изделию легко справляться с поставленными функциональными задачами. Заготовка шириной 1250 мм, 14 м длины.

длина и ширина кровельных листов, стандарт толщины профнастила для кровли. Какой профнастил лучше брать для крыши дома?

Профлист – наиболее подходящий по скорости монтажа и качеству кровельный материал. Благодаря оцинковке и покраске он может продержаться 20-30 лет, прежде чем крыша всё-таки начнёт ржаветь.

Подходящие размеры

Оптимальные размеры профлиста для крыши – длина и ширина листа, его толщина. Затем потребитель обращает внимание на текстуру (например, волны), позволяющую осадкам (дождю, талой воде из снега или града) не растекаться по сторонам, а ровно стекать вниз.

Технические и рабочие условия при изготовлении, транспортировке, монтаже и обслуживанию уже установленной кровли регламентируются на основании ГОСТ №24045–1994.

Длина и ширина

В качестве данного параметра – полноценные и полезные длина и ширина профнастила. Полезные габариты – ширина и длина листа после формовки: профильные волны, благодаря которым листовая сталь получила определение «профилированный лист», не влияют на фактическую («растянутую») площадь стройматериала, но приводят к снижению длины.

Профлист не зря сделан волнистым: лёгкость монтажа, сопротивление продольной протечке воды из осадков позволяют ровно уложить данный стройматериал в качестве верхнего слоя кровельного пирога, защищают от смещения при урагане, сгибания листа сильным ветром, задувания в щели, которые образовались бы в местах этих линий.

Прокатная длина – фактические габариты обычной листовой стали, ещё не подвергавшейся воздействию листогибочного конвейера. Это показатель реального расхода стали, цинка и краски по металлу. От того, какими бывают длина и ширина – прокатная и полезная, не зависит ни расход металлов и краски, ни занимаемый штабелем обычного или профлиста объём на складе. Профлист экономится – по занимаемой площади кровли – лишь при реальном монтаже.

Укладка с нахлёстом на одну или полторы волны позволяет ещё на несколько процентов снизить покрываемую площадь.

В действительности же фактическая экономия на профлисте является обратной: нахлёст убирает часть изначальной действующей ширины профлиста.

Полная длина и ширина – расстояние между кромками листа. Длина профлиста колеблется от 3-х до 12 м, ширина – от 0,8 до 1.8 м. По предзаказу длина профлиста изготавливается длиной от 2-х до 15 м – для ситуаций, где более короткий или длинный профлист поднять на обрешётку кровли оказалось бы затруднительно. К полезной длине и ширине относят окончательный размер, оставшийся после вычитания величины нахлёста.

Длина листа подобрана таким образом, что она соответствует длине ската (стропилин) и расстоянию, на которое крыша свешивается за пределы наружного периметра стен. К последнему относят дополнительные 20-40 см. При использовании более коротких листов материал укладывается с нахлёстом, снижающим качество гидроизоляции обрешётки и стропил. Нахлёст не может быть больше одной волны.

Толщина и высота

Стальной лист подбирается по толщине, равной 0,6-1 мм. Нельзя применять более тонкую сталь – она промнётся под воздействием града, снега или в результате прохода по крыше людей. Тонколистовая профсталь легко повреждается ещё на этапе монтажа – не экономьте на толщине. Временное, но худшее решение – скреплять сразу по 2-3 листа толщиной 0,4-0,6 мм, но такая крыша не будет считаться самой устойчивой, так как слои (листы) немного смещаются друг относительно друга, как бы надёжно они ни были закреплены. Саморезы с прокладками, проткнувшие в них отверстия, растянут эти дырки, сделав их по форме овальными, в результате кровля начнёт «гулять».

Высота профлиста меняется в диапазоне 8-75 мм. Перепад между верхними и нижними гранями полуволны образуется на стадии формовки профлиста. Стеновые профлисты, применяемые для возведения заборов, годятся почти для любых работ – даже внутренних, например, при отделке гаража: у них данный перепад не выходит за пределы 1 см. Для крыши высота волны должна быть не менее 2-х см.

В месте стыка на кровельном профилированном листе делается специальная канавка для стекания излишков воды.

Расчёт

В идеале полезная длина профилированного листа равна его окончательной длине. Для более точного подсчёта обмеряется и вычисляется площадь крыши. Затем полученные значения – в том числе по длине и ширине покрываемой заново (или «с нуля») крыши делятся на реальную полезную длину и ширину профлиста. При этом учитывается нахлёст – класть листы друг к другу, строго по кромкам, нельзя.

В качестве примера – реальное число экземпляров профлиста, затрачиваемого на надёжное укрытие деревянного чердака от дождя, снега, града и ветра, для односкатной крыши. Допустим, ширина ската крыши – 12 м. В качестве поправочных данных берётся множитель 1,1 (+10% к ширине листа), его учёт позволит учесть образование некоторого количества отходов, образующихся при подрезании листов. С учётом данной поправки ширина ската крыши составила бы 13,2 м.

Чтобы окончательно определиться с количеством экземпляров профлиста, полученное значение разделяется на полезный показатель ширины. Если применяется профлист с маркировкой НС-35 – шириной в 1 м – то с учётом округления в большую сторону потребуется не менее 14 листов.

Чтобы определиться с количеством профлистов по их общей квадратуре, количество листов умножаем на длину и ширину листа.

К примеру, 6-метровой длины листы профиля НС-35 обладают шириной в метр с четвертью. В данном случае это 105 м2.

Если крыша двускатная, то подсчёт проводят для каждого ската в отдельности. С одинаковыми скатами это рассчитать труда никакого не составит. Крыша со скатами под разным к горизонту углом немного усложнит расчёт – погонаж и квадратура считаются отдельно для каждого из скатов.

Если самостоятельно делать стандартный расчёт нет времени, то можно воспользоваться онлайн-калькуляторами, в скрипт которых внесены расчёты для параметров крыши любой конфигурации. Профлисты в количестве для 4-скатной и разноуровневой крыш с произвольным расположением листов лучше подсчитать, используя скрипт на сайте, чем самому рассчитывать «с нуля».

Что учесть при выборе листов?

В первую очередь толщина металла для кровли должна быть максимальной. Она входит в ключевые характеристики, от которых зависит срок службы и прочности кровли. В идеале это миллиметровая сталь, эффективно противостоящая прогибу. Для гаражного строительства вместо профлистов выбирали простую листовую сталь с 2-3-миллиметровой толщиной, что позволяло полностью стальному гаражу простоять не одно десятилетие.

По СНиПу толщину в 0,6 мм можно выбрать для частного строительства на надёжно огороженной от посторонних людей территории. В случае многоквартирного и заводского строительства применяют 1-миллиметровую сталь.

Большая толщина применяется на крыше с соизмеримым по общей прочности всей конструкции шагом обрешётки – шаг стропильных и обрешёточных досок/брусьев не должен превышать 60 см, а значит, сталь толще 1 мм применять смысла нет.

Высота волны сыграет не последнюю роль в прочности крыши. Хотя это не панацея от перегрузки, к примеру, со стороны большого количества людей, вышедших на крышу обслужить кровлю, волны высотой от 2-х см являются временным решением. Дело в том, что профилированный лист сложнее прогибается, его рельеф частично компенсирует прогиб стали. Впрочем, запредельная нагрузка, например, от рабочего-тяжеловеса, надевшего ботинки с очень твёрдым каблуком и ходящего по крыше небрежно, просто-напросто промнёт волны.

Длина листа в 4 м подойдёт для ската, чья ширина меньше этой длины. Расчёт нужно производить с учётом стального конька, каждая боковая полоса которого частично уменьшит застилаемую профлистом основную ширину ската. До 30 см может уйти под конёк – остаток важен на случай, когда нижний край профлиста свешивается за армопояс с мауэрлатом, частично защищая стены дома от косых дождей. Для скатов до 6 м подойдут именно 6-метровые листы. Для скатов, отличающихся значительной шириной – до 12 м – подойдут аналогичные по длине листы; чем длиннее лист, тем он более трудоёмок в монтаже. Решение, предусматривающее монтаж листов с подгонкой по ширине ската, позволяет избавиться от горизонтальных швов – вся полоса являет собой единое целое.

Вид покрытия профнастила

Профнастил с покрытием на основе пластика выглядит многообещающим в плане долговечности. Если состав противостоит отрицательному воздействию избытка тепла и ультрафиолета, а также не треснет на морозе, то такие листы прослужат долго – до 40 лет.

Отдельного внимания заслуживало простое кровельное железо, которое представляло собой «спокойную сталь» – томлёный листовой прокат, способный прослужить при облезании защитного слоя не 3-5, а до 30 лет.

Суть её в том, что из выдержанной долгое время в расплавленном состоянии стали удалялись лишние газы, включая остатки кислорода, и такая сталь обладала несколько большей плотностью, значительно большей прочностью и коррозионной стойкостью.

Технологии и стандарты, позволяющие изготавливать «спокойную» сталь, оказались весьма энергозатратны. ГОСТы на литьё и прокат стали изменились вместе с технологией. Производство стали ускорилось – в итоге пострадала и её долговечность. Учитывая это, покрытие стальных конструкций, включая профлист, подбирается таким, чтобы оно долго не выцветало и не изнашивалось, прежде чем обнажится несущий материал, из которого изготовлен сам профлист. Полезно раз в полгода-год осматривать крышу на предмет облезания защитного покрытия – и при подозрениях на рыхлость, выцветание обновлять его, используя грунт-эмаль по ржавчине и полимерную (синтетическую) краску.

Толщина каждого слоя покрытия – не менее 30 мкм: более тонкое покрытие облезет значительно быстрее, и сталь заржавеет через несколько дней после полного облезания защитного слоя. Некоторые мастера применяют оцинкованный профлист, однако цинк легко разъедается кислотой, остатки которой (сернистая, азотистая, угольная) всегда присутствует в городских осадках (дожде). Для крыши цинковое покрытие – хотя воды как таковой оно не боится – не применяется.

Компании, поставляющие готовый профлист для кровельных работ, озвучивают рекомендуемый срок службы – 15-40 лет. Минимальный срок службы кровли при небрежном использовании крыши – например, падения ручных инструментов, приводящих к царапинам покрытия, содержание на крыше забытых и ненужных вещей (особенно металлических) – уменьшится до всего нескольких лет. Гарантировать более долгую «жизнь» профлисту они не берутся, какой бы ни была прочной и высококачественной сталь, она не может «прожить» 100 и более лет.

Стальной профлист, кроме своего веса, выдерживает вес снега, людей, проходящих по крыше во время её обслуживания (и планового ремонта), а также разложенный в месте работы инструментарий. Крыша при этом должна получиться прочной, способной сдержать разом все эти воздействия.

Кровельный настил типа A (узкое ребро)

Что такое крыша типа А?



В отличие от других типов металлических кровельных покрытий, кровельное покрытие типа А редко используется в новых строительных проектах, но часто требуется для ремонта и реконструкции кровли. Это связано с тем, что настил крыши типа А является наименее эффективной секцией стального настила крыши глубиной 1,5 дюйма. По сравнению с кровельными настилами типа B и F, металлические кровельные настилы типа A имеют наименьшее отношение прочности к весу.Как и во всех стальных изделиях, чем легче стальная секция настила, тем она экономичнее. А поскольку настил крыши типа А не может нести такую ​​большую нагрузку при более длинных пролетах, как настил В и F, стальные опоры под металлическим настилом должны располагаться ближе друг к другу. В свою очередь, меньшее расстояние между опорами приводит к большему количеству опор и более высоким затратам для владельца здания.

Чтобы проиллюстрировать большую разницу в возможностях, рассмотрим максимальные пролеты палубы Factory Mutual. Для деки 22 GA 1,5 A максимальный пролет составляет всего 4 фута-10 дюймов, но максимальный пролет увеличивается до 4 футов-11 дюймов для 22GA 1.5 F Deck и 6’-0” для 22GA 1,5 B Deck. Максимальные пролеты конструкции, опубликованные Институтом стальных настилов для двух или более пролетов, показывают аналогичную картину. Эти максимумы составляют 3’-9”, 5’-3” и 6’-11” для типа A, типа F и типа B соответственно.

Когда были разработаны другие типы металлических настилов крыш, такие как тип A и тип F, прочность металлического настила была лишь одним фактором, который интересовал инженерное сообщество, и он был второстепенным. Основная цель состояла в том, чтобы максимально увеличить ширину верхнего фланца, чтобы обеспечить максимальную опору для кровельной изоляции, которая будет установлена ​​поверх него.Со временем кровельные материалы улучшились, и производители стальных настилов смогли уменьшить ширину верхней полки, повысив эффективность секции стального настила с настилов типа A на настилы типа F и, наконец, с настилов типа F на настилы типа B.

Причина того, что настил крыши типа A имеет меньшую грузоподъемность, чем тип F и тип B, может быть не очевиден сразу, но примите во внимание тот факт, что в середине пролета верхняя полка металлического настила сжимается. Когда тонкие металлы, такие как 22 калибр или 20 калибр (. 0295” и 0,0358” соответственно) сжаты, гораздо труднее предсказать, как и когда они деформируются, по сравнению с более толстыми секциями 0,5 дюйма и более. Однако легко показать, что сгибание тонкого металла значительно его упрочняет. В то время как момент инерции изгибов можно надежно рассчитать, момент инерции тонких плоских сжатых фланцев является более сложным. Материал, расположенный ближе всего к изгибам, будет сопротивляться короблению лучше, чем плоский материал, расположенный дальше от изгибов.Поскольку настил крыши типа А имеет самую большую верхнюю полку (5 дюймов по сравнению с 4,25 дюйма для настила F и 3,5 дюйма для настила В), считается, что большая часть верхнего фланца не способна противостоять сжимающим усилиям, возникающим в результате изгиба. Чтобы преодолеть большее количество неэффективного материала в плоской верхней полке, производители настила добавили небольшое ребро или «ребро жесткости» к верхней полке настила крыши типа А. Это увеличило грузоподъемность настила крыши типа А, но исследователи Factory Mutual были обеспокоены тем, что клей, используемый для установки кровельной изоляции, будет скапливаться в ребрах жесткости и создавать опасность возгорания. В результате производителям палуб пришлось либо удалить ребро жесткости и изготовить более слабую секцию, которая была бы одобрена Factory Mutual, либо изготовить более прочную секцию, которая не могла быть «одобрена FM». Поскольку настил крыши типа B легче и прочнее, чем настил крыши типа A, и поэтому используется чаще, большинство производителей решили производить настил крыши типа A, который будет одобрен FM.

Замена настила крыши типа А при ремонте или перекрытии может представлять некоторые трудности по сравнению с заменой настила типа В.Поскольку существующий настил крыши с узкими ребрами может иметь ребро жесткости в верхней полке, опоры могут располагаться дальше друг от друга, чем «современный» настил крыши типа А может иметь такой же размер. Например, крыша, построенная в 1970-х годах, может иметь опоры на высоте 5 футов и 0 дюймов по центру с настилом крыши типа А толщиной 22 калибра. Если на этой крыше будет установлен новый настил типа А, он должен быть 20 калибра, поскольку максимальный пролет для 22 калибра составляет всего 4 фута-7 дюймов.

При использовании настила крыши типа А для закрытия мансардных окон обратите внимание, что, вероятно, потребуется настил 20 калибра или тяжелее, поскольку пролет 22 калибра будет составлять только 3 фута-9 дюймов (см. максимальное количество пролетов без опор для одного (1) пролета).Как показано в таблице «Максимальные пролеты конструкции» на этой странице, максимальный пролет для одного пролета на 10 дюймов короче максимально допустимого, когда два или более пролета перекрываются каждым листом настила.

Настил типа B (широкое ребро)

Как упоминалось ранее, настил типа B является наиболее часто используемым настилом крыши для новых строительных проектов. По сравнению с другими кровельными настилами, такими как тип A и тип F, кровельные настилы типа B имеют более высокое отношение прочности к весу, более экономичны и могут выдерживать более высокие нагрузки при более длинных пролетах.Учитывая, что стальные опоры могут располагаться дальше друг от друга при использовании настилов типа B, владельцы зданий могут сэкономить деньги, купив меньше опор.

Чтобы проиллюстрировать это, рассмотрим максимальные пролеты палуб Factory Mutual. Для платформы 22 GA 1,5 B максимальный пролет составляет 6 футов-0 дюймов, но максимальный пролет снижается до 4 футов-11 дюймов для платформы 22GA 1,5 F и только 4 фута-10 дюймов для платформы 22GA 1,5 A. Максимальная конструкция пролетов Института стальных настилов для двух или более пролетов показывает аналогичную картину. Эти максимумы составляют 6 футов-11 дюймов, 5 футов-3 дюйма и 3-9 дюймов для типа B, типа F и типа A соответственно.

Несмотря на то, что грузоподъемность настила типа F и типа A ниже, чем настила типа B, во время разработки этих металлических профилей настила основная цель заключалась в том, чтобы максимально увеличить ширину верхней полки, чтобы обеспечить максимальную степень поддержки для кровельный утеплитель, который будет установлен поверх него. По мере улучшения кровельных материалов ширина верхней полки была уменьшена, что повысило эффективность секции от настила типа A до типа F и, наконец, с настила типа F на настил типа B.

Причина того, что настил крыши типа B имеет более высокую грузоподъемность, чем тип F и тип A, может быть не сразу очевиден, но примите во внимание тот факт, что в середине пролета верхняя полка металлического настила сжимается.Когда тонкие металлы, такие как калибр 22 или 20 (толщиной 0,0295 дюйма и 0,0358 дюйма соответственно), сжимаются, трудно предсказать, как и когда они деформируются. Однако известно, что сгибание тонких металлов значительно его упрочняет. В то время как момент инерции изгибов можно надежно рассчитать, момент инерции сжатых фланцев является более сложным. Материал, расположенный ближе всего к изгибам, будет сопротивляться короблению лучше, чем плоский материал, расположенный дальше от изгибов. Поскольку настил крыши типа B имеет наименьший верхний фланец (3.5 дюймов по сравнению с 4,25 дюйма для платформы F и 5 дюймов для платформы A), большая часть верхнего фланца эффективно сопротивляется сжимающим силам, возникающим в результате изгиба.

Опоры

часто располагаются на расстоянии от 5 до 6 футов по центру металлического настила 22GA типа B. Поэтому D-MAC хранит листы, кратные размерам металлического настила крыши, и мы можем нарезать их любой длины. При использовании настила B для закрытия мансардных окон обязательно обратите внимание на максимальное количество незакрепленных пролетов для одного (1) пролета. Как показано в таблице «Максимальные пролеты конструкции» на этой странице, максимальный пролет для одного пролета на 5 дюймов короче максимально допустимого, когда два или более пролета перекрываются каждым листом настила.

Металлический настил B-36 | Качественный металлический настил

DGB-36 / B-36 Металлический настил крыши

  • БЛОКИРОВОЧНЫЙ БОКОВОЙ НАХОД
  • Глубина 1-1/2 дюйма, покрытие 36 дюймов, оптимальный пролет от 5 до 12 футов
  • Стандартная оцинковка G60 (доступна G90)
  • Отличное сопротивление сдвигу диафрагмы — добавьте использование инструмента DeltaGrip для изготовления диафрагм с самым высоким сдвигом в отрасли за 1. 5-дюймовые настилы крыши
  • Доступны опции Web и Total Perforated Acustadek (включая акустические панели)
  • Эквивалентен следующим типам металлических настилов крыш: Verco HSB-36, Vulcraft Type B и BI, Wheeling High Strength B и BW
  • (Техно де Метал Кубьерта)

Металлический настил B-36

Металлический настил крыши BN-36 / B-36S

  • НЕСТАБИЛЬНАЯ ПАЛУБА / БОКОВАЯ ПЕРЕКРЕПКА С ВИНТАМИ
  • Глубина 1-1/2 дюйма, покрытие 36 дюймов, оптимальный пролет от 5 до 12 футов
  • Конфигурация Nestable для привинчиваемой боковой накладки
  • Стандартная оцинковка G60 (доступна G90)
  • Хороший сдвиг мембраны
  • Без опции Acustadek
  • Эквивалентен следующим типам металлочерепицы: Verco HSB-36-SS, Nucor/Vulcraft Type 1.5B и BI, высокопрочное колесное колесо B
  • (Техно де Метал Кубьерта)

Металлический кровельный настил BN-36 и B-36S

DGBF-36 / BF-36 Ячеистый металлический кровельный настил

  • Глубина 1-1/2 дюйма, охват 36 дюймов, оптимальный пролет от 8 до 14 футов
  • Стандартная оцинковка G60 (доступна G90)
  • Эстетическая плоская нижняя сторона
  • Отличное сопротивление сдвигу диафрагмы — добавление Использование инструмента DeltaGrip для изготовления диафрагм с высоким сдвигом
  • Доступны опции Web и Total Perforated Acustadek (включая акустические панели)
  • Эквивалентен следующим типам металлических настилов: Verco PLB-CD / HSB-CD, Vulcraft Type 1. 5BP, Cordeck 1,5 дюйма, сотовая связь
  • (Техно де Метал Кубьерта)

BF-36 Ячеистая металлическая крыша

B-36AW / DGB-36AW (сетчатая перфорация) Акустический металлический настил крыши

  • Глубина 1-1/2 дюйма, покрытие 36 дюймов, оптимальный пролет от 5 до 12 футов
  • Стандартная оцинковка G60 (доступна G90)
  • Отличное сопротивление сдвигу диафрагмы — добавление Использование инструмента DeltaGrip для изготовления диафрагм с высоким сдвигом
  • Перфорированная сетка для Acustadek (включая акустические панели)
  • Эквивалентен следующим типам металлических настилов: Verco HSB-36 AC, Vulcraft и др. 1.Акустические / акустические профили 5 дюймов
  • (Техно де Метал Кубьерта)

B-36AT / DGB-36AT (полная перфорация) Акустический металлический настил крыши

  • Глубина 1-1/2 дюйма, покрытие 36 дюймов, оптимальный пролет от 5 до 12 футов
  • Стандартная оцинковка G60 (доступна G90)
  • Отличное сопротивление сдвигу диафрагмы — добавление Использование инструмента DeltaGrip для изготовления диафрагм с высоким сдвигом
  • Общая перфорация панели для Acustadek (включая акустические панели)
  • Эквивалентен следующим типам металлических настилов: Verco HSB-36 AC, Vulcraft и др. 1.Акустические / акустические профили 5 дюймов
  • (Техно де Метал Кубьерта)

BF-36A / DGBF-36A (Пан перфорация) Сотовый акустический металлический настил крыши

  • Глубина 1-1/2 дюйма, охват 36 дюймов, оптимальный пролет от 5 до 12 футов
  • Стандартная оцинковка G60 (доступна G90)
  • Отличное сопротивление сдвигу диафрагмы — добавление Использование инструмента DeltaGrip для изготовления диафрагм с высоким сдвигом
  • Поддон / плоский лист с перфорацией для Cellular Acustadek (включая акустические панели)
  • Эквивалентен следующим типам металлических настилов: Verco HSB-36 AC, Vulcraft и др. 1.Акустические / акустические профили 5 дюймов
  • (Техно де Метал Кубьерта)

Качественный металлический настил | 2227 Данн Роуд, Хейворд, Калифорния 94545

Терраса на крыше типа А | Настил типа А | Keystar Industries

Кровельный настил типа A, также известный как узкий ребристый настил, обеспечивает широкую опорную поверхность для различных типов жесткой изоляции и кровельных материалов. Этот конструкционный металлический настил типа А имеет глубину 1-1/2 дюйма и ширину 36 дюймов. Он передает горизонтальные и вертикальные нагрузки на каркас здания.Keystar поставляет крышу типа A с грунтовочным покрытием длиной 20–2 дюйма.

История настила типа А

Когда инженеры разрабатывали настил крыши типа A и типа F, они сосредоточились на прочности металлического настила. Однако это был лишь второстепенный фактор беспокойства. Основная цель состояла в том, чтобы максимально увеличить ширину верхнего фланца. Это обеспечит максимальную поддержку кровельной изоляции, установленной поверх настила типа А. Со временем кровельные материалы улучшились, и производители стальных настилов смогли уменьшить ширину верхней полки.Это уменьшение повысило эффективность секции от настила типа A до настила типа F. И, наконец, от колоды типа F к колоде типа B.

Замена настила крыши типа А при ремонте или перекрытии может представлять некоторые трудности по сравнению с заменой настила типа В. Поскольку существующий настил с узкими ребрами старого типа может иметь ребро жесткости в верхней полке, опоры могут располагаться дальше друг от друга, чем «современный» настил типа А при той же ширине.

Назначение для крыши типа А

Используйте настил крыши типа A для ремонта и заплат, так как теперь доступны более экономичные типы настила крыши (тип B).

Низкие эксплуатационные расходы и высокая прочность, настил типа А предназначен для пологих или плоских конструкций. Используйте настил крыши типа А практически на всех типах нежилых зданий: школах, аренах, торговых центрах, супермаркетах, аудиториях и подобных сооружениях.

Приобрести настил типа A в Keystar

Продукция Keystar Industries для настила крыши типа A соответствует требованиям сертификации стального настила в соответствии со спецификациями Института стальных настилов. Толщина материала настила типа А, поставляемого Keystar, составляет 20 калибров.

Кроме того, Keystar Industries предлагает настил крыши типа A, узкое ребро, окрашенное в грунт. Стальные настилы Keystar типа A — это экономичный и удобный выбор для любых строительных кровельных или ремонтных работ.

Наиболее экономичная отделка кровельного настила типа А – грунтовка серого цвета поверх голой стали. Как правило, эта отделка обеспечивает достаточную временную защиту основного металла настила типа А во время строительства.

В отличие от других типов настилов, настил типа А редко используется для новых строительных проектов.Скорее используйте его для ремонта и перекрытий. Это связано с тем, что это наименее эффективный тип стальной кровли глубиной 1,5 дюйма. По сравнению с настилом типа B и настилом крыши типа F, настил типа A имеет самое низкое отношение прочности к весу. Как и во всех стальных изделиях, чем легче сечение, тем оно экономичнее. Поскольку стальной настил A не может нести такую ​​большую нагрузку на более длинных пролетах, как настил B и F, стальные опоры под металлическим настилом должны располагаться ближе друг к другу. Меньшее расстояние между опорами приводит к большему количеству опор и более высоким затратам на строительство с настилом типа А.

Keystar: поставщик металлических колод

Keystar Industries предлагает металлические настилы различной глубины, ширины, толщины и отделки. Продукция для настила включает настил для крыши, композитный настил и опалубку. Оцинкованная отделка обеспечивает долговечное, коррозионностойкое покрытие для покрытия крыш и полов в строительной отрасли. Самая экономичная отделка металлического настила — это грунтовка серого цвета поверх голой стали. Как правило, эта отделка обеспечивает достаточную временную защиту основного металла металлического настила во время строительства.

Кроме того, компания Keystar имеет в наличии металлические настилы, соответствующие требуемой сертификации стальных настилов в соответствии со спецификацией Института стальных настилов (SDI).

Независимо от того, требуется ли срочно кусок металлического настила для ремонта ржавого участка на крыше или различные типы настила для новой офисной башни, Keystar может удовлетворить. Мы обеспечиваем немедленное обслуживание, высокое качество продукции и профессионализм. Заберите свой продукт на складе в Игане, Миннесота, или Keystar скоординирует доставку на вашу рабочую площадку.

См. предложения Keystar по кровельному настилу типа А с грунтовочным покрытием для ваших кровельных решений. Позвоните по телефону 651.256.0008 или напишите по электронной почте [email protected], чтобы узнать цены и наличие.

Металлический настил крыши и настил пола

Металлический настил

можно использовать для различных целей. Двумя наиболее распространенными типами металлического настила являются настил крыши и настил пола. При заказе металлического настила для проекта важно понимать различия между настилом крыши и настилом пола.

Наш гид по металлическому настилу поможет вам определить, какой тип настила вам нужен.

Настил крыши

Металлическая кровля

широко используется в коммерческих и промышленных строительных проектах. Он создает прочную основу, на которой можно строить кровельные системы.

Кровельный настил подходит для различных типов конструкций, включая скатные, плоские и арочные крыши. Он прочный, но легкий, простой в установке и очень экономичный.

В CSM мы храним и производим 4 типа металлического настила кровли: настил B, настил F, настил N и настил 1″.

Дека В

B Deck — наиболее распространенный конструкционный настил крыши.Это также наша самая продаваемая металлическая дека. Обычно B Decking является идеальным решением для коротких и средних пролетов в строительстве крыш, навесов и навесов.

CSM Metal Deck имеет запасы и производит кровельные настилы типов B, BI, BV и BIV калибра 22, 20, 18 и 16. Наша палуба B поддерживает строительные пролеты на расстоянии от 1 фута до 11 футов, в зависимости от ширины колеи и состояния заднего пролета.

Палуба F

F Deck — это оригинальный стандарт металлического настила для крыш.F Deck обычно рекомендуется для ремонта настила крыши или проектов по перекрытию. Это наиболее рентабельно для небольших крыш, навесов или навесов.

CSM Metal Deck имеет запасы и производит настил крыши типа F калибра 22, 20, 18 и 16. Наша палуба F поддерживает строительные пролеты на расстоянии от 1 фута до 10 футов, в зависимости от ширины колеи и состояния заднего пролета

Северная палуба

N Deck — это легкий и простой в установке настил для крыши. Обычно N Decking используется для изготовления крыш, навесов и навесов.

CSM Metal Deck имеет запасы и производит N Deck калибра 22, 20, 18 и 16. Наша платформа N поддерживает строительные пролеты на расстоянии от 1 фута до 11 футов, в зависимости от ширины колеи и состояния заднего пролета

Крышный настил 1″

1″ кровельный настил — это прочная и надежная конструкционная кровельная настил. 1″ Roof Deck — это идеальное решение для коротких и средних пролетов в строительстве крыш, навесов и навесов. Его очень легко установить.

Запасы и производители металлических настилов CSM 1.Настил крыши типов 0RD и 1.0RDV калибра 26, 24, 22 и 20. Наш 1-дюймовый настил крыши поддерживает строительные пролеты на расстоянии от 1 фута до 11 футов, в зависимости от ширины колеи и состояния заднего пролета.

Настил пола

Настил пола

также называют составным настилом, потому что он используется в сочетании с бетоном. Когда настил пола уложен, его заливают бетоном, чтобы сформировать прочную базовую конструкцию для строительства.

Комбинация настила пола и бетона служит двойной цели постоянной формы и положительного армирования.

В CSM мы производим и храним три типа композитного настила пола: 1,5-дюймовый композитный настил, 2-дюймовый композитный настил и 3-дюймовый композитный настил.

Композитный пол 1,5″

1,5-дюймовая композитная металлическая дека прочна и проста в установке. Обычно 1,5-дюймовый композитный настил используется для наружных полов.

CSM Metal Deck имеет запасы и производит 1,5-дюймовые композитные деки калибра 22, 20, 18 и 16. Наш 1,5-дюймовый композитный настил поддерживает строительные пролеты на расстоянии от 1 фута до 11 футов, в зависимости от ширины колеи и состояния заднего пролета.

Композитный настил 2″

Композитный металлический настил

2″ — это надежный выбор напольного настила. Его очень легко установить. 2-дюймовый композитный настил широко используется для наружных полов.

CSM Metal Deck имеет в наличии и производит 2-дюймовые композитные деки калибра 22, 20, 18 и 16. Наш 2-дюймовый композитный настил поддерживает строительные пролеты на расстоянии от 1 до 11 футов, в зависимости от ширины колеи и состояния заднего пролета.

Композитный настил 3″

3″ Композитный металлический настил — очень прочный и надежный выбор для настила пола.Его легко установить, что экономит время и деньги. 3-дюймовый композитный настил чаще всего используется для наружных полов.

CSM Metal Deck имеет запасы и производит 3-дюймовые композитные деки калибра 22, 20, 18 и 16. Наш 3-дюймовый композитный настил поддерживает строительные пролеты на расстоянии от 1 до 11 футов, в зависимости от ширины колеи и состояния заднего пролета.

Настил крыши и настил пола

Важно уметь отличать настил крыши от настила пола, поскольку некоторые панели настила крыши и пола имеют одинаковый профиль и размеры.Отличие заключается в рисунках тиснения.

Настил пола имеет особый рисунок тиснения. Когда бетон заливается на настил пола, он связывается с тиснением, сцепляясь, образуя композитную основу для строительства.

Настил крыши не имеет рельефа. Он абсолютно гладкий. Вместо бетона на металлическом настиле крыши есть другие элементы кровельной системы, построенные поверх него, такие как изоляция из жестких плит и сборная кровля.

CSM Металлическая крыша и настил пола

В CSM Metal Deck мы поставляем металлические кровельные и напольные покрытия уже более 50 лет.У нас есть палуба, готовая к отправке, или мы можем изготовить палубу по запросу, чтобы удовлетворить ваши потребности.

Свяжитесь с нами сегодня, чтобы начать работу над проектом металлического настила. Мы можем помочь вам понять различия в наших металлических настилах для крыш и напольных покрытий, а также помочь вам выбрать правильный металлический настил для вашего проекта.

Как только мы получим ваш первоначальный запрос, наши оценщики отправят вам предложение. Затем они будут выбирать между запасом и производством, чтобы предоставить вам лучшую цену в установленные сроки.У нас есть металлическая палуба на складе, и мы часто можем отправить ее по всей стране в течение недели или меньше.

Metal Deck Roofing Solutions – WestPro Construction Solutions

WestPro Construction Solutions является дистрибьютором металлических настилов со складами в Канзас-Сити и Оклахома-Сити. У нас есть настил крыши, опалубка и композитный настил различных размеров, профилей, размеров и отделки. Конкурентоспособные цены и акцент на обслуживании клиентов позволяют нам предоставлять материальные решения для различных клиентов.Услуги включают срочные заказы, самовывоз, доставку, резку по размеру и индивидуальные заказы.

Где мы работаем: Мы работаем с клиентами в Миссури, Канзасе и Оклахоме, чтобы предоставить лучшие решения для крыш. Если вы живете в Канзас-Сити, штат Миссури, в Оклахома-Сити, штат Миссури, в Талсе, штат Миссури, в Спрингфилде, штат Миссури, в Уичито, штат Канзас, в Топике, штат Канзас, или в Колумбии, штат Миссури, свяжитесь с нами сегодня.

WestPro Карманный справочник по палубе для печати.

Материалы для металлической кровли

Ниже приведен список основных металлических настилов, которые мы храним в Канзас-Сити, штат Миссури, и Оклахома-Сити, штат Оклахома.



Профили настила крыши

Кровельный настил типа B

Отделка: Серый грунтованный, G60 Galv.
Калибр: 18, 20, 22
Размеры: 36″ × 20’2″, 36″ × 24’2″

Настил крыши типа F

Отделка: Грунтованный серый, G60 Galv
Размеры: 18, 20, 22
Размеры: 36″ × 20’2″, 36″ × 24’2″

Настил крыши типа А

Отделка: Грунтованный серый
Толщина: 22
Размеры: 36″ × 20’2″, 36″ × 24’2″

Настил крыши типа N

Отделка: Серый грунтованный, G60 Galv.
Размеры: 18, 20, 22
Размеры: 36″ × 24’2″

Опалубка 9/16″ (0,6C)

Отделка: G60 Оцинк.
Размеры: 22, 26
Размеры: 30″ × 20’3″

Опалубка 15/16″ (1.0C)

Отделка: G60 Оцинк.
Размеры: 20, 22, 26
Размеры: 30″ × 20’3″

Опалубка 1-5/16” (1.3C)

Отделка: G60 Оцинк.
Калибр: 22,24
Размеры: 30″ × 20’3″

Дека 1,5″ (1,5C)

Отделка: G60 Оцинк.
Размеры: 18,20,22
Размеры: 30″ × 20’3″

1.5-дюймовая композитная дека (1,5 VLI)

Отделка: G60 Оцинк.
Калибр: 18,20
Размеры: 36″ × 20’0″, 36″ × 24’0″, 36″ × 27’0″

2,0-дюймовая композитная дека (2,0 VLI)

Отделка: G60 Оцинк.
Калибр: 18,20
Размеры: 36″ × 20’0″, 36″ × 24’0″, 36″ × 27’0″

3,0-дюймовая композитная дека (3,0 VLI)

Отделка: G60 Оцинк.
Калибр: 18,20
Размеры: 36″ × 20’0″, 36″ × 24’0″, 36″ × 27’0″

Хотите узнать больше о металлических настилах?

Для получения дополнительной информации свяжитесь с нашим специалистом по решениям для металлических настилов:

404 — Not Found — Hilti USA

404 — Not Found — Hilti USA Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Также возможно опечатка в ссылке.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу главную страницу.
Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Работайте быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Проблемы со входом или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Работайте быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
