Размеры плит перекрытия многопустотных: Плиты перекрытия пустотные железобетонные ПК ЖБИ, купить, цена в Москве все размеры

24.02.2023
/
By alexxlab
/
0 Comment

Плиты перекрытий многопустотные в Кемерово • КемДСК

Каталог > Кирпичное домостроение

С.1.141-1 вып.60

Марка, размер (LxBxH), ммРазмер ячейки, ммБетон, м3Масса, тнЦена

ПК 24.12 — 8т

2380x1190x220

 0,35 В 15 (М200) 0,875

ПК 24.15 — 8т

2380x1490x220

 0,46 В 15 (М200)
1,1

ПК 27. 12 — 8т

2680x1190x220

 0,39 В 15 (М200) 0,975

ПК 27.15 — 8т

2680x1490x220

 0,52 В 15 (М200) 1,3

ПК 30.12 — 8т

2980x1190x220

 0,43 В 15 (М200) 1,075

ПК 30. 15 — 8т

2980x1490x220

 0,57 В 15 (М200) 1,725

ПК 36.12 — 8т

3580x1190x220

 0,51 В 15 (М200) 1,275

ПК 36.15 — 8т

3580x1490x220

 0,68 В 15 (М200) 1,7

ПК 42. 12 — 8т

4180x1190x220

 0,6
В 15 (М200)		 1,5

ПК 42.15 — 8т

4180x1490x220

 0,79 В 15 (М200) 1,975

ПК 48.12 — 8 АтVт

4780x1190x220

 0,68 В 15 (М200) 1,7

ПК 48. 15 — 8 АтVт

4780x1490x220

 0,9 В 15 (М200) 2,25

ПК 51.12 — 8 АтVт

5080x1190x220

 0,72 В 15 (М200) 1,8

ПК 51.15 — 8 АтVт

5080x1490x220

 0,96 В 15 (М200) 2,4

ПК 54. 12 — 8 АтVт

5380x1190x220

 0,76 В 15 (М200) 1,9

ПК 54.15 — 8 АтVт

5380x1490x220

1,01		 В 15 (М200) 2,525

ПК 57.12-8 АтVт

5680x1190x220

 0,8 В 15 (М200) 2

ПК 57. 15 — 8 АтVт

5680x1490x220

 1,07 В 15 (М200) 2,675

ПК 60.12 — 8 АтVт

5980x1190x220

 0,84 В 15 (М200) 2,1

ПК 60.15 — 8 АтVт

5980x1490x220

 1,12 В 15 (М200) 2,8

ПК 63. 12 — 8 АтVт

6280x1190x220

 0,88 В 15 (М200) 2,2

ПК 63.15 — 8 АтVт

6280x1490x220

 1,18 В 15 (М200) 2,95

ПК 72.12 — 8 АтVт

7180x1190x220

 1 В 15 (М200) 2,5

ПК 72. 15 — 8 АтVт

7180x1490x220

 1,33 В 15 (М200) 3,325

Почему железобетонные плиты перекрытия востребованы при сооружении разных объектов?

При возведении разных строений перекрытия можно делать несколькими способами.

  • Монолитные железобетонные перекрытия.
  • С помощью межэтажных плит перекрытия.
  • Востребованной является сборно-монолитная конструкция.
  • Используется также деревянная обрешетка с созданием деревянного настила.

Наиболее удобный и самый рациональный способ устройства перекрытий — использование многопустотных плит.

  1. Эти плиты делаются на производстве, что обеспечивает им должное качество. При промышленном способе изготовления все компоненты, из которых состоит изделие, вводятся в строгих пропорциях, а заданная расчетная нагрузка у таких плит точная и выверенная.
  2. В частном или высотном строительстве такие плиты удобны тем, что конструкции из них возводятся быстро, с минимальными временными и трудовыми затратами.
  3. У пустотных плит перекрытия по сравнению с другими материалами умеренная цена, поэтому строительство будет достаточно экономным и практичным.

Чтобы построить быстровозводимый объект, довольно часто используют стеновые панели. Если для такого строительства применить ж/б плиты перекрытия, то скорость возведения здания заметно увеличивается, а сам процесс создания нужной конструкции будет напоминать сборку деталей конструктора. У стеновой панели такие типовые размеры, что они отлично подходят для присоединения железобетонной плиты и для формирования надежного и прочного каркаса.

Как производятся пустотные железобетонные плиты в Кемерово?

Такие изделия делают в специальных металлических опалубках, то есть формах. У этих форм очертание пустот разное, благодаря чему получаются разные виды плит. Сначала в опалубку закладывают специальный арматурный каркас, потом, уже после заливки бетона, вводят так называемые пуассоны — особые трубы, которые и определяют конфигурацию пустот в плите. Очень важным является то, какая будет применяться форма. Именно от этого критерия зависит цена готового изделия.

При покупке пустотных железобетонных плит нужно выбирать надежного производителя, который выпускает только качественную и сертифицированную продукцию. Чтобы купить бетонные плиты перекрытия в Кемерово, обратите внимание на продукцию Кемеровского ДСК. Цена на товар зависит от вида и параметров плиты.

Плиты перекрытия в Казани — Многопустотные плиты перекрытия

Многопустотные плиты перекрытия сегодня широко применяются при возведении жилых домов, промышленных и административных зданий. Тысячи застройщиков выбирают железобетонные пустотные панели как надежный и экономичный строительный материал.

Компания «ЖБИ-Строй» предлагает купить плиты перекрытия в Казани напрямую от производителя.

Особенности производства

ЖБИ плита конструктивно состоит из бетона и стальной арматуры. Для производства многопустотных перекрытий используются силикатные бетоны марок высокой прочности. Армирование увеличивает нагрузочную способность, что позволяет применять прочный облегченный стройматериал в качестве несущих систем и межэтажных перегородок. Производство регламентируется ГОСТ 9561-2016.

Готовые пустотные перекрытия имеют правильную геометрическую форму, ровные поверхности. Изделие представляет собой железобетонный параллелепипед с продольными каналами круглого сечения. Продукция маркируется согласно действующим стандартам.

Преимущества многопустотных плит

Преимущества пустотелых жб перекрытий:

  • прочность: конструкция выдерживает постоянные и временные нагрузки до 1250 кгс/м2;
  • относительно небольшой вес — легкость панелей, снижение нагрузки на фундамент;
  • повышенная теплоизоляция и эффективное поглощение внешних шумов;
  • устойчивость к влажности и температурным перепадам;
  • простой монтаж, беспроблемная укладка инженерных коммуникаций;
  • умеренные цены на плиты перекрытия заметно снижают итоговую стоимость строительства.

Использование пустотных панелей сокращает сроки строительства и уменьшает финансовые затраты.

Плиты перекрытия в Казани по выгодной цене

Компания-производитель железобетонных изделий ЖБИ-Строй занимается реализацией собственной продукции. В каталоге представлены плиты железобетонные многопустотные типовых серий. По маркировке легко подобрать необходимые параметры бетонных панелей. Стоимость строительных материалов указана в таблице.

Заказывайте пустотные плиты перекрытия в Казани от ЖБИ-Строй по минимальным ценам. Оставьте заявку на сайте, специалист компании свяжется с вами для уточнения деталей заказа.

НаименованиеРазмеры ДхШхВ (мм)Объем (м3)Вес (тн)Цена за шт. (руб)
ПК22-10-8ТА2180/990/2200.2700.6753300
ПК22-12-8ТА2180/1190/2200.3300.8253850
ПК22-15-8ТА2180/1490/2200. 4401.1004950
ПК23-10-8ТА2280/990/2200.2900.7253410
ПК23-12-8ТА2280/1190/2200.3400.8503960
ПК23-15-8ТА2280/1490/2200.4601.1505060
ПК24-10-8ТА2380/990/2200.3000.7503520
ПК24-12-8ТА2380/1190/2200.3600.9004070
ПК24-15-8ТА2380/1490/2200.4801.2005170
ПК25-10-8ТА2480/990/2200.3100.7753575
ПК25-12-8ТА2480/1190/2200.3800.9504125
ПК25-15-8ТА2480/1490/2200.5001.2505280
ПК26-10-8ТА2580/990/2200.3200.8004070
ПК26-12-8ТА2580/1190/2200. 3900.9754620
ПК26-15-8ТА2580/1490/2200.5101.2755390
ПК27-10-8ТА2680/990/2200.3300.8254180
ПК27-12-8ТА2680/1190/2200.4001.0004730
ПК27-15-8ТА2680/1490/2200.5301.3255720
ПК28-10-8ТА2780/990/2200.3400.8504400
ПК28-12-8ТА2780/1190/2200.4101.0254950
ПК28-15-8ТА2780/1490/2200.5501.3756270
ПК29-10-8ТА2880/990/2200.3600.9004620
ПК29-12-8ТА2880/1190/2200.4301.0755170
ПК29-15-8ТА2880/1490/2200.5701.4256600
ПК30-10-8ТА2980/990/2200. 3700.9254730
ПК30-12-8ТА2980/1190/2200.4501.1255280
ПК30-15-8ТА2980/1490/2200.5901.4756600
ПК31-10-8ТА3080/990/2200.3800.9504840
ПК31-12-8ТА3080/1190/2200.4701.1755390
ПК31-15-8ТА3080/1490/2200.6101.5256820
ПК32-10-8ТА3180/990/2200.3900.9754950
ПК32-12-8ТА3180/1190/2200.4801.2005500
ПК32-15-8ТА3180/1490/2200.6301.5756820
ПК33-10-8ТА3280/990/2200.4001.0005170
ПК33-12-8ТА3280/1190/2200.4901.2255720
ПК33-15-8ТА3280/1490/2200. 6491.6237480
ПК34-10-8ТА3380/990/2200.4101.0255280
ПК34-12-8ТА3380/1190/2200.5001.2505775
ПК34-15-8ТА3380/1490/2200.6701.6757480
ПК35-10-8ТА3480/990/2200.4201.0505335
ПК35-12-8ТА3480/1190/2200.5201.3005830
ПК35-15-8ТА3480/1490/2200.6801.7007590
ПК36-10-8ТА3580/990/2200.4301.0755390
ПК36-12-8ТА3580/1190/2200.5301.3255940
ПК36-15-8ТА3580/1490/2200.7001.7507810
ПК37-10-8ТА3680/990/2200.4401.1005610
ПК37-12-8ТА3680/1190/2200. 5401.3506160
ПК37-15-8ТА3680/1490/2200.7201.8007920
ПК38-10-8ТА3780/990/2200.4501.1255720
ПК38-12-8ТА3780/1190/2200.5501.3756270
ПК38-15-8ТА3780/1490/2200.7301.8258250
ПК39-10-8ТА3880/990/2200.4601.1505940
ПК39-12-8ТА3880/1180/2200.5601.4006490
ПК39-15-8ТА3880/1490/2200.7501.8758360
ПК40-10-8ТА3980/990/2200.4701.1755610
ПК40-12-8ТА3980/1190/2200.5701.4256160
ПК40-15-8ТА3980/1490/2200.7701.9258580
ПК41-10-8ТА4080/990/2200. 4901.2256160
ПК41-12-8ТА4080/1190/2200.6001.5006710
ПК41-15-8ТА4080/1490/2200.7901.9758690
ПК42-10-8ТА4180/990/2200.5001.2506215
ПК42-12-8ТА4180/1190/2200.6101.5256765
ПК42-15-8ТА4180/1490/2200.8102.0258800
ПК43-10-8АТ54280/990/2200.5101.2756270
ПК43-12-8АТ54280/1190/2200.6201.5506820
ПК43-15-8АТ54280/1490/2200.8302.0759130
ПК44-10-8АТ54380/990/2200.5301.3256380
ПК44-12-8АТ54380/1190/2200.6401.6006930
ПК44-15-8АТ54380/1490/2200. 8402.1009350
ПК45-10-8АТ54480/990/2200.5401.3506435
ПК45-12-8АТ54480/1190/2200.6501.6256985
ПК45-15-8АТ54480/1490/2200.8602.1509515
ПК46-10-8АТ54580/990/2200.5501.3756490
ПК46-12-8АТ54580/1190/2200.6601.6507040
ПК46-15-8АТ54580/1490/2200.8802.2009680
ПК47-10-8АТ54680/990/2200.5601.4006600
ПК47-12-8АТ54680/1190/2200.6801.7007150
ПК47-15-8АТ54680/1490/2200.9002.2509900
ПК48-10-8АТ54780/990/2200.5701.4256820
ПК48-12-8АТ54780/1190/2200. 6901.7257370
ПК48-15-8АТ54780/1490/2200.9202.30010010
ПК49-10-8АТ54880/990/2200.5801.4506930
ПК49-12-8АТ54880/1190/2200.7001.7507480
ПК49-15-8АТ54880/1490/2200.9402.35010230
ПК50-10-8АТ54980/990/2200.6001.5007150
ПК50-12-8АТ54980/1190/2200.7201.8007700
ПК50-15-8АТ54980/1490/2200.9502.37510340
ПК51-10-8АТ55080/990/2200.6101.5257260
ПК51-12-8АТ55080/1190/2200.7301.8257810
ПК51-15-8АТ55080/1490/2200.9702.42510450
ПК52-10-8АТ55180/990/2200. 6201.5507315
ПК52-12-8АТ55180/1190/2200.7401.8507865
ПК52-15-8АТ55180/1490/2200.9902.47510670
ПК53-10-8АТ55280/990/2200.6301.5757480
ПК53-12-8АТ55280/1190/2200.7701.9258030
ПК53-15-8АТ55280/1490/2201.0102.52510780
ПК54-10-8АТ55380/1190/2200.6401.6007590
ПК54-12-8АТ55380/1190/2200.7801.9508140
ПК54-15-8АТ55380/1490/2201.0302.57510890
ПК55-10-8АТ55480/990/2200.6501.6257700
ПК55-12-8АТ55480/1190/2200.7901.9758250
ПК55-15-8АТ55480/1490/2201. 0502.62511000
ПК56-10-8АТ55580х990х2200.6601.6507920
ПК56-12-8АТ55580х1190х2200.8102.0258470
ПК56-15-8АТ55580х1490х2201.0602.65011110
ПК57-10-8АТ55680/990/2200.6701.6758030
ПК57-12-8АТ55680/1190/2200.8202.0508580
ПК57-15-8АТ55680/1490/2201.0802.70011220
ПК58-10-8АТ55780/990/2200.6801.7008140
ПК58-12-8АТ55780/1190/2200.8302.0758690
ПК58-15-8АТ55780/1490/2201.1002.75011550
ПК59-10-8АТ55880/990/2200.7001.7508800
ПК59-12-8АТ55880/1190/2200. 8502.1259680
ПК59-15-8АТ55880/1490/2201.1202.80012100
ПК60-10-8АТ55980/990/2200.7101.7759240
ПК60-12-8АТ55980/1190/2200.8602.1509900
ПК60-15-8АТ55980/1490/2201.1402.85012210
ПК61-10-8АТ56080/990/2200.7201.8009350
ПК61-12-8АТ56080/1190/2200.8702.17510010
ПК61-15-8АТ56080/1490/2201.1602.90012430
ПК62-10-8АТ56180/990/2200.7301.8259460
ПК62-12-8АТ56180/1190/2200.8902.22510120
ПК62-15-8АТ56180/1490/2201.1702.92512540
ПК63-10-8АТ56280/990/2200. 7401.8509790
ПК63-12-8АТ56280/1190/2200.9002.25010230
ПК63-15-8АТ56280/1490/2201.1902.97512760
ПК64-10-8АТ56380/990/2200.7601.9009900
ПК64-12-8АТ56380/1190/2200.9102.27510780
ПК64-15-8АТ56380/1490/2201.2103.02513200
ПК65-10-8АТ56480/990/2200.7701.92510230
ПК65-12-8АТ56480/1190/2200.9202.30010890
ПК65-15-8АТ56480/1490/2201.2303.07513420
ПК66-10-8АТ56580/990/2200.7801.95010560
ПК66-12-8АТ56580/1190/2200.9402.35011110
ПК66-15-8АТ56580/1490/2201. 2503.12513640
ПК67-10-8АТ56680/990/2200.7901.97510890
ПК67-12-8АТ56680/1190/2200.9652.41311440
ПК67-15-8АТ56680/1490/2201.2703.17514410
ПК68-10-8АТ56780/990/2200.8002.00011110
ПК68-12-8АТ56780/1190/2200.9702.42511660
ПК68-15-8АТ56780/1490/2201.2903.22514520
ПК69-10-8АТ56880/990/2200.8202.05011220
ПК69-12-8АТ56880/1190/2200.9902.47511880
ПК69-15-8АТ56880/1490/2201.3003.25014850
ПК70-10-8АТ56980/990/2200.8402.10011330
ПК70-12-8АТ56980/1190/2201. 0002.50011990
ПК70-15-8АТ56980/1490/2201.3203.30014850
ПК71-10-8АТ57080/990/2200.8502.12511440
ПК71-12-8АТ57080/1190/2201.0202.55012100
ПК71-15-8АТ57080/1490/2201.3403.35015290
ПК72-10-8АТ57180/990/2200.8602.15011550
ПК72-12-8АТ57180/1190/2201.0302.57512760
ПК 72-15-8АТ57180/1490/2201.3603.40015400
ПК 73-10-8АТ57280/990/2200.8702.58012100
ПК 73-12-8АТ57280/1190/2201.0502.99013750
ПК 74-10-8АТ57380/990/2200.8902.62012430
ПК 74-12-8АТ57380/1190/2201. 0703.03014850
ПК 75-10-8АТ57480/990/2200.9002.65012650
ПК 75-12-8АТ57480/1190/2201.0903.07015400
ПК 76-10-8АТ57580/990/2200.9102.69013200
ПК 76-12-8АТ57580/1190/2201.1103.11015620
ПК 77-10-8АТ57680/990/2200.9202.72013420
ПК 77-12-8АТ57680/1190/2201.1303.15015950
ПК 78-10-8АТ57780/990/2200.9302.76013750
ПК 78-12-8АТ57780/1190/2201.1503.19016170
ПК 79-10-8АТ57780/990/2200.9402.79014080
ПК 79-12-8АТ57780/1190/2201.1703.23017050
ПК 80-10-8АТ57980/990/2200. 9502.82014520
ПК 80-12-8АТ57980/1190/2201.1903.26017600
ПК 81-10-8АТ58080/990/2200.9602.86014850
ПК 81-12-8АТ58080/1190/2201.2103.30018150
ПК 82-10-8АТ58180/990/2200.9702.89015400
ПК 82-12-8АТ58180/1190/2201.2303.34018700
ПК 83-10-8АТ58280/990/2200.9802.93015840
ПК 83-12-8АТ58280/1190/2201.2503.38019030
ПК 84-10-8АТ58380/990/2200.9902.96016060
ПК 84-12-8АТ58380/1190/2201.2703.42019250
ПК 85-10-8АТ58480/990/2201.0003.00016280
ПК 85-12-8АТ58480/1190/2201. 2903.46019800
ПК 86-10-8АТ58580/990/2201.0103.03016610
ПК 86-12-8АТ58580/1190/2201.3103.50020020
ПК 87-10-8АТ58680/990/2201.0203.07016830
ПК 87-12-8АТ58680/1190/2201.3303.55020350
ПК 88-10-8АТ58780/990/2201.0303.10017050
ПК 88-12-8АТ58780/1190/2201.3503.59020570
ПК 89-10-8АТ58880/990/2201.0403.14017270
ПК 89-12-8АТ58880/1190/2201.3703.63020790
ПК 90-10-8АТ58950/990/2201.0503.17017490
ПК 90-12-8АТ58950/1190/2201.3903.66020900

Как купить многопустотные плиты?

Купить многопустотные плиты перекрытия в Казани вы можете оставив заявку ниже, позвонив нам по телефону +7 (843) 240-10-12, по whatsapp: +7 (965) 598-44-67, написав в телеграмм: @spkgbistroy, на эл. почту [email protected], либо приехав к нам лично. Наш менеджер свяжется с вами и ответит на все интересующие вас вопросы, направит вам коммерческое предложение и выставит счет на оплату.

Please leave this field empty.

Нажимая кнопку «Оставить Заявку» вы даете согласие на обработку ваших персональных данных. Политика конфиденциальности

Доп. информация

ГарантииДоставкаОплата

  • Гарантируем возврат средств. Вернем деньги за продукцию в случае ее ненадобности в течении 5 банковских дней. Средства за товар изготовленный по вашим чертежам не возвращаются.
  • Соблюдение сроков поставки. У нас собственный автопарк и четко выстроенная логистика. Это позволяют нам обеспечивать доставку материалов в строго оговоренные сроки.
  • Гарантия качества. Все изделия имеют необходимые сертификаты соответствия и паспорта качества. Отдел технического контроля следит за качеством материалов на каждом этапе производства
  • Обмен товара. При обнаружении заводского брака или поставке товара ненадлежащего качества наш завод обязуется произвести замену изделий.

— Доставка ЖБИ осуществляется в пределах Республики Татарстан

— Стоимость доставки зависит от расстояния, веса, объема и размера товара, рассчитывается для каждого заказа индивидуально

— Мы принимаем оплату строго на расчетный счет, предварительно заключаем договор.

HOLLOWCORE — INVENTAA INDUSTRIES PRIVATE LIMITED.

Пустотные плиты представляют собой предварительно напряженные элементы, отлитые с использованием современной технологии экструзии. Сердечники выполнены в толщину, проложенную по длине из специальных стальных труб. Плиты изготавливаются в виде стандартных элементов толщиной 150, 200, 240, 265, 320, 400 и 500 мм. Плиты другой толщины могут быть спроектированы и поставлены. Стандартная ширина плит 1200 мм. Плиты с меньшей шириной могут быть предоставлены в соответствии с проектными требованиями. Длина многопустотных плит составляет примерно до 21 метра в зависимости от условий нагрузки.

Пустотные плиты представляют собой предварительно напряженные бетонные плиты различной длины и толщины.

Пустотные плиты на 40-50% легче обычных железобетонных плит тех же размеров. Подсчитано и установлено, что количество бетона в плите является лишним и только увеличивает вес элемента. В пустотелых плитах этот лишний вес снимается с плит путем изготовления сердечников. Уменьшенный вес плит приводит к значительной общей экономии затрат на строительство. Благодаря уменьшенному весу плиты каркас конструкции можно сделать легче. Уменьшенный общий вес каркаса и настила приводит к уменьшению размеров фундаментов.

Помимо экономии стоимости конструкций достигается дополнительная экономия времени. Пока строятся опорные элементы, т.е. балки или стены, пустотные плиты можно изготовить отдельно и установить, когда конструкция будет готова. Это приводит к значительной экономии времени и затрат на строительство.











С небольшими изменениями в торцевых деталях он может имитировать монолитную плиту в отношении общей устойчивости конструкции.

Более длинные пролеты и повышенная прочность многопустотных плит особенно выгодны для зданий с большими пролетами, напр. кинозалы, зрительные залы, автостоянки, торговые комплексы, где требуется беспрепятственное пространство.

Область применения

Пустотные плиты используются во всех случаях, когда требуются полы или крыши. HCS также использовались при строительстве фасадов промышленных навесов и ограждающих стен. К ним относятся:

  • Коммерческие здания
  • Автостоянки
  • Кинозалы
  • Аудитории
  • Жилые комплексы
  • Частные дома и виллы
  • Промышленные навесы (несущие конструкции из кровельного листа)

Ниже перечислены преимущества использования многопустотных плит:

  • Отсутствие трещин при рабочих нагрузках.
  • Отсутствие положительного прогиба при нормальных статических нагрузках.
  • Меньший прогиб для дополнительных нагрузок.
  • Более длинный пролет и более высокие нагрузки, чем у обычных плит той же толщины.
  • Более длинный пролет, что означает меньшее количество балок и колонн, что дает больше свободного пространства и экономию для клиента.



Inventaa производит преднапряженные многопустотные плиты следующих толщин: 150, 200, 240, 265, 320, 400 и 500 мм. В зависимости от условий нагрузки, плиты длиной до 21 метра могут быть спроектированы, изготовлены и установлены на месте.

Пустотные плиты отливают с помощью бетонных экструдеров. Inventaa использует экструдеры Elematic, которые используются для этой цели во всем мире. Бетон, используемый в производстве этих плит, производится в контролируемых условиях на собственных бетонных и смесительных заводах, используемых только для внутреннего использования.

Арматурные пряди предварительно напряжены в соответствии со стандартами на специальном оборудовании, обеспечивающем надлежащее напряжение всех прядей. После того, как плиты отлиты в своих литейных станинах, их покрывают листами и оставляют в таком состоянии для набора первоначальной прочности. Прочность бетона составляет не менее 60 % расчетной прочности до того, как натяжение предварительно напряженных прядей будет снято с опор. После поперечной резки прядей проскальзывание прядей должно оставаться в допустимых пределах.



Контроль качества

Контроль качества осуществляется в соответствии со стандартными процедурами качества Inventaa в хорошо оборудованных лабораториях. Испытательное оборудование калибруется и обслуживается через фиксированные промежутки времени, чтобы обеспечить соответствие результатов испытаний номиналу.

Структурные испытания конечного продукта проводятся через равные промежутки времени для определения фактической способности плит к сдвигу и изгибу.

После производства все плиты визуально проверяются на наличие трещин, сломанных краев, отделки и проскальзывания нити, прежде чем они будут допущены к поставке.

Все пустотелые плиты отверждаются в соответствии со стандартом Inventaa и процедурами компании. В период отверждения плиты регулярно поливают водой и накрывают полиэтиленовыми пленками, чтобы удерживать влагу вокруг них.

Полный список стандартных процедур контроля качества компании можно запросить в отделе качества.

В качестве специальной услуги мы можем предложить полный отчет о контроле качества для отдельного проекта, состоящий из дат литья, кубических испытаний и других проверок качества для конкретного проекта. Эта услуга должна быть согласована с нашим отделом продаж.

Монтаж

Монтаж многопустотных плит – простой процесс. Обученная монтажная бригада Inventaa под руководством опытных мастеров гарантирует, что монтаж соответствует требуемым спецификациям.

Монтаж осуществляется в непрерывном режиме. На стальных и сборных конструкциях пустотные плиты укладываются непосредственно на опору. На монолитных бетонных конструкциях пустотелые плиты укладываются на фанерные прокладки для выравнивания.

Процесс монтажа в большинстве случаев занимает 1 день примерно на 400 м2 в зависимости от сложности работы.

После монтажа плит выравнивание плит производится в течение 2-х дней после монтажа.

Обученная бригада Inventaa выполняет монтажные работы, предоставляя вам максимальный опыт и экономя время. При соблюдении определенных требований монтажные работы может выполнять бригада подрядчика.
В этом случае важно, чтобы подъем и перемещение плит выполнялись правильно в соответствии с процедурой, установленной Inventaa.

Inventaa не несет никакой ответственности за плиты во время подъема, перемещения и монтажа, если монтаж осуществляется подрядчиком. Мы даем гарантию на плиты только после завершения затирки и трамбовки в соответствии с нашими спецификациями.

Подъем плит:

Плиты поднимаются прямо с прицепа и устанавливаются на место.
Целые плиты поднимаются с помощью специально разработанного подъемного оборудования.

При подъеме частичных плит (шириной менее 1200 мм) и плит с вырезами в конце используются строповые ремни.

При подъеме с помощью захватов под плитой используются страховочные цепи. Цепь нельзя отпускать, пока плита не окажется на расстоянии около 100 мм от опоры.

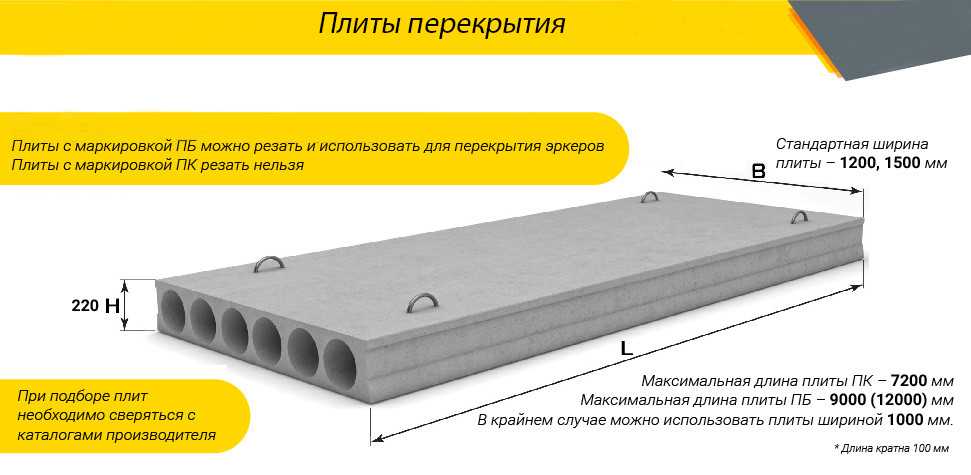

Пустотные плиты производятся стандартной ширины 1200 мм. Специальная ширина и вырезы могут быть сделаны при определенных условиях.

Размеры и допуски указаны в таблице ниже:

Размеры Допуски
Длина До 4,5 м
От 4,5 м до 6 м
От 6,0 м до 12 м
>12 м		 +  10 мм
+  12 мм
+  18 мм
+  24 мм
Ширина снизу 1200 мм +0 мм
-3 мм
Глубина 150 мм
200 мм
240 мм
265 мм
320 мм
400 мм
500 мм		 +3 мм
-7 мм
Ширина части плиты + 20 мм
Плоскостность (максимальное отклонение от прямой кромки 1,5 м) + 20 мм
Развал Расчетное значение +  50 %
Изменение развала тесно связанных узлов 9 мм
Положения прядей (максимальное отклонение от положения) 5 мм
Размер и расположение вырезов в соответствии с требованиями детального структурного анализа + 20 мм

Шумоподавление (дБ):

Свойства шумоподавления пустотных плит указаны в следующей таблице:

УВК

HCS СО СТЯЖКОЙ

ЖЕСТКАЯ БЕТОННАЯ ПЛИТА
HCS 150:
50 дБ		 HCS 150+75 мм Стяжка: 54 дБ 200 мм:
55 дБ
HCS 200:
53 дБ		 HCS 200+75 мм Стяжка: 57 дБ 250 мм:
57 дБ
HCS 240:
55 дБ		 HCS 240+75 мм Стяжка: 60 ​​дБ 290 мм:
60 дБ
HCS 265:
56 дБ		 HCS 265+75 мм Стяжка: 61 дБ 320 мм:
61 дБ
HCS 320:
58 дБ		 HCS 320+75 мм Стяжка: +62 дБ 350 мм:
62 дБ
HCS 400:
60 дБ		 HCS 400+75 мм Стяжка: 65 дБ 450 мм:
65 дБ
HCS 500:
63 дБ		 HCS 500+75 мм Стяжка: 68 дБ 560 мм:
67 дБ

Огнестойкость

Элементы многопустотных плит отвечают самым высоким требованиям по негорючести и огнестойкости.

Швы между плитами
Швы между плитами можно заполнить без опалубки.

Подшипники
В нормальных условиях для пустотных плит необходима минимальная опора не менее 60 мм.

Подшипник в нормальных условиях всегда имеет размер 75 мм, чтобы учесть допуски в основной несущей конструкции. Для пролетов более 12 м расчетная опора должна быть 100 мм из-за повышенных допусков.

При монтаже на бетонных балках, монолитных или блочных стенах требуется шов 18 мм, чтобы компенсировать отклонения уровня опоры и обеспечить равномерное напряжение смятия.

При монтаже на стальную конструкцию плиты можно укладывать непосредственно на стальные балки или на полосу рубероида или аналогичный материал.

Номинальные и минимальные подшипники зависят от условий нагрузки и типа конструкции. Пожалуйста, свяжитесь с отделами проектирования в ваших соответствующих местах для консультации по конкретному проекту.

Арматура стыка
Арматура может быть размещена в стыках, чтобы при необходимости действовать как горизонтальная распорка конструкции.

Использование пустот для обслуживания
Электропроводка может быть легко проложена через пустоты после правильного планирования монтажа плит.

Почему Hollowcore? — IPHA — Международная ассоциация предварительно напряженных пустотных плит

Пустотные плиты представляют собой предварительно напряженные и сборные железобетонные элементы, изготовленные с использованием поддонов для литья длинной линии. Обычно они имеют ширину 1200 мм (но могут варьироваться от 600 до 2400 мм) и глубину от 150 до 500 мм.

Пролеты могут быть в любом месте до 20 м, а области применения варьируются от индивидуальных домов до жилых квартир, офисных зданий, гостиниц, школ, больниц, супермаркетов, промышленных предприятий и автостоянок.

Продольные пустоты, или сердцевины, проходят по всей многопустотной плите. Они уменьшают расход сырья, собственный вес самих плит и обеспечивают готовые каналы для обслуживания.

По мере того, как прогресс в строительной отрасли продолжается, пустотелые элементы играют важную роль. BIM (Информационное моделирование зданий) дает архитекторам, инженерам и подрядчикам возможность более эффективно проектировать, планировать, строить и обслуживать здания.

Изготовленный в соответствии с требованиями конечного пользователя, предварительно напряженный пустотелый элемент спроектирован с использованием программного обеспечения 3D CAD и изготовлен за пределами площадки в условиях, контролируемых на заводе.

Дополнительная детализация плит, такая как вырезы, узкие блоки ширины и углы полки, выполняются в производственных условиях. Планирование производства и доставки на объект может быть скоординировано для достижения максимальной эффективности.

Предварительно напряженный бетон и, в частности, многопустотные плиты, обладают исключительной конструкционной эффективностью. Длинные пролеты и неглубокие блоки позволяют использовать меньше материалов и лучше использовать пространство внутри зданий.

Полый сердечник чрезвычайно прочен, сохраняя свою структурную способность в течение 100 и более лет. Производство элементов в контролируемой заводской среде снижает количество отходов, шума и выбросов.

Бетон играет большую роль в отоплении и охлаждении зданий, что требует большого количества энергии. Пустотные плиты увеличивают тепловую массу здания, а такие инновации, как TermoDeck, позволяют сократить потребление энергии для кондиционирования воздуха.

Скорость возведения

Пустотные плиты можно быстро и безопасно монтировать на месте в различных погодных условиях, в отличие от монолитного бетона.

Они сокращают количество рабочих, необходимых на площадке, и обеспечивают немедленную неподпорную рабочую платформу.

Эти преимущества позволяют намного быстрее закончить укладку полов и быстрее возвести здания, увеличивая прибыль подрядчика.

Использование нижнего материала

Пустотные плиты предварительно напряжены. Предварительно напряженный бетон позволяет использовать более мелкие элементы, уменьшая количество необходимой стали и бетона.

Поскольку они могут создавать длинные пролеты без поддержки, это также может уменьшить потребность в других поддерживающих элементах каркаса, таких как колонны и балки.

Стержни, которые проходят в продольном направлении через многопустотные плиты, означают, что до 50% пола остается пустым.

Длинные пролеты

Пустотные плиты легче по весу из-за сердечников или пустот, которые проходят по всей их длине.

Поскольку они предварительно напряжены из стальной проволоки и/или прядей, вполне допустимы пролеты до 20 м.

Structural Efficiency

Hollowcore предлагает универсальное решение для стальных, кирпичных и бетонных конструкций.

Высокое соотношение ширины к высоте по сравнению с другими видами напольных покрытий делает их пригодными для широкого спектра применений, от жилых домов до коммерческих и промышленных зданий, автостоянок и спортивных стадионов.

Широкие внутренние помещения без колонн обеспечивают большую гибкость при проектировании и использовании зданий.

Экологичность

Пустотелый сердечник — чрезвычайно прочный строительный материал, обеспечивающий исключительный срок службы благодаря устойчивости к коррозии и растрескиванию.

Поскольку он производится в контролируемой заводской среде, он также позволяет сократить количество отходов, шума и выбросов в течение всего процесса строительства.

Качество

Предварительно напряженный пустотелый элемент требует использования высококачественного сырья, такого как высокопрочный бетон и стальная проволока/прядь с низкой релаксацией.

На протяжении всего производственного процесса могут применяться строгие процедуры обеспечения качества и контроля, обеспечивающие соответствие продукта требуемым национальным и международным стандартам.

Легкая плита

В зависимости от профиля плиты пустотность может составлять до 50% и более с точки зрения соотношения пустоты/твердого тела.

Это означает, что соответствующие опоры и элементы внутри конструкции также могут быть легче по весу.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
