Сборные железобетонные перемычки — Строительство своими руками
Запись от: 09.08.2015 Автор: Ax_admin Категория: Изделия,Конструкции
Ниже приведен перечень железобетонных перемычек, применяемых при устройстве проемов в кирпичных зданиях.
Для того чтобы правильно подобрать перемычку, нужно знать ширину проема и нагрузку на перемычку. Размеры перемычек
подобраны кратно размерам кирпича в соответствующем направлении.
Что касается вопроса применения сборных железобетонных перемычек в индивидуальном строительстве, то отмечаем негативный
фактор в необходимости транспортировки и установки спец техникой. Плюс — это сборность перемычки, ведете кладку, установили перемычку,
и можно сразу же вести кладку дальше. Благодаря модульности размеров, не нужно выводить ряды, пилить кирпич и прочее.
Сортамент железобетонных перемычек
Марка | Ширина | Длина | Ширина | Высота | Миним.![]() | Масса | ||
проема | мм | мм | мм | глубина опирания | кг | расч. | норм. | |
1 ПБ 10 — 1 | 830 | 1030 | 120 | 65 | 100 | 20 | 100 | 90 |
1 ПБ 13 — 1 | 1090 | 1290 | 120 | 65 | 100 | 25 | 150 | 140 |
1 ПБ 16 — 1 | 1350 | 1550 | 120 | 65 | 100 | 30 | 150 | 140 |
2 ПБ 10 — 1 | 830 | 1030 | 120 | 140 | 100 | 43 | 100 | 90 |
2 ПБ 13 — 1 | 1090 | 1290 | 120 | 140 | 100 | 54 | 150 | 140 |
2 ПБ 16 — 2 | 1350 | 1550 | 120 | 140 | 100 | 65 | 250 | 230 |
2 ПБ 17 — 2 | 1480 | 1680 | 120 | 140 | 100 | 71 | 250 | 230 |
2 ПБ 19 — 3 | 1740 | 1940 | 120 | 140 | 100 | 81 | 300 | 275 |
2 ПБ 22 — 3 | 2000 | 2200 | 120 | 140 | 100 | 92 | 350 | 320 |
2 ПБ 25 — 3 | 2260 | 2460 | 120 | 140 | 100 | 103 | 350 | 320 |
2 ПБ 26 — 4 | 2390 | 2590 | 120 | 140 | 100 | 109 | 400 | 365 |
2 ПБ 29 — 4 | 2650 | 2850 | 120 | 140 | 100 | 120 | 400 | 365 |
2 ПБ 30 — 4 | 2680 | 2980 | 120 | 140 | 150 | 125 | 400 | 365 |
3 ПБ 18 — 8 | 1470 | 1810 | 120 | 220 | 170 | 119 | 800 | 670 |
3 ПБ 21 — 8 | 1730 | 2070 | 120 | 220 | 170 | 137 | 800 | 670 |
3 ПБ 25 — 8 | 2120 | 2460 | 120 | 220 | 170 | 162 | 800 | 670 |
3 ПБ 27 — 8 | 2380 | 2720 | 120 | 220 | 170 | 180 | 800 | 670 |
3 ПБ 30 — 8 | 2560 | 2980 | 120 | 220 | 210 | 197 | 800 | 670 |
3 ПБ 34 — 4 | 3170 | 3370 | 120 | 220 | 100 | 222 | 400 | 365 |
3 ПБ 36 — 4 | 3430 | 3630 | 120 | 220 | 100 | 240 | 400 | 365 |
3 ПБ 39 — 8 | 3470 | 3890 | 120 | 220 | 210 | 257 | 800 | 730 |
3 ПБ 13 — 37 | 950 | 1290 | 120 | 220 | 170 | 85 | 3800 | 3340 |
3 ПБ 16 — 37 | 1210 | 1550 | 120 | 220 | 170 | 102 | 3800 | 3340 |
3 ПБ 18 — 37 | 1410 | 1810 | 120 | 220 | 200 | 119 | 3800 | 3340 |
4 ПБ 30 — 4 | 2780 | 2980 | 120 | 290 | 100 | 259 | 400 | 365 |
4 ПБ 44 — 8 | 3990 | 4410 | 120 | 290 | 210 | 384 | 800 | 730 |
4 ПБ 48 — 8 | 4380 | 4800 | 120 | 290 | 210 | 418 | 800 | 730 |
4 ПБ 60 — 8 | 5460 | 5960 | 120 | 290 | 250 | 519 | 800 | 730 |
5 ПБ 18 — 27 | 1470 | 1810 | 250 | 220 | 170 | 250 | 2800 | 2430 |
5 ПБ 21 — 27 | 1730 | 2070 | 250 | 220 | 170 | 285 | 2800 | 2430 |
5 ПБ 25 — 37 | 2000 | 2460 | 250 | 220 | 230 | 338 | 3800 | 3340 |
5 ПБ 25 — 27 | 2000 | 2460 | 250 | 220 | 230 | 338 | 2800 | 2430 |
5 ПБ 27 — 37 | 2260 | 2720 | 250 | 220 | 230 | 375 | 3800 | 3340 |
5 ПБ 27 — 27 | 2260 | 2720 | 250 | 220 | 230 | 375 | 2800 | 2430 |

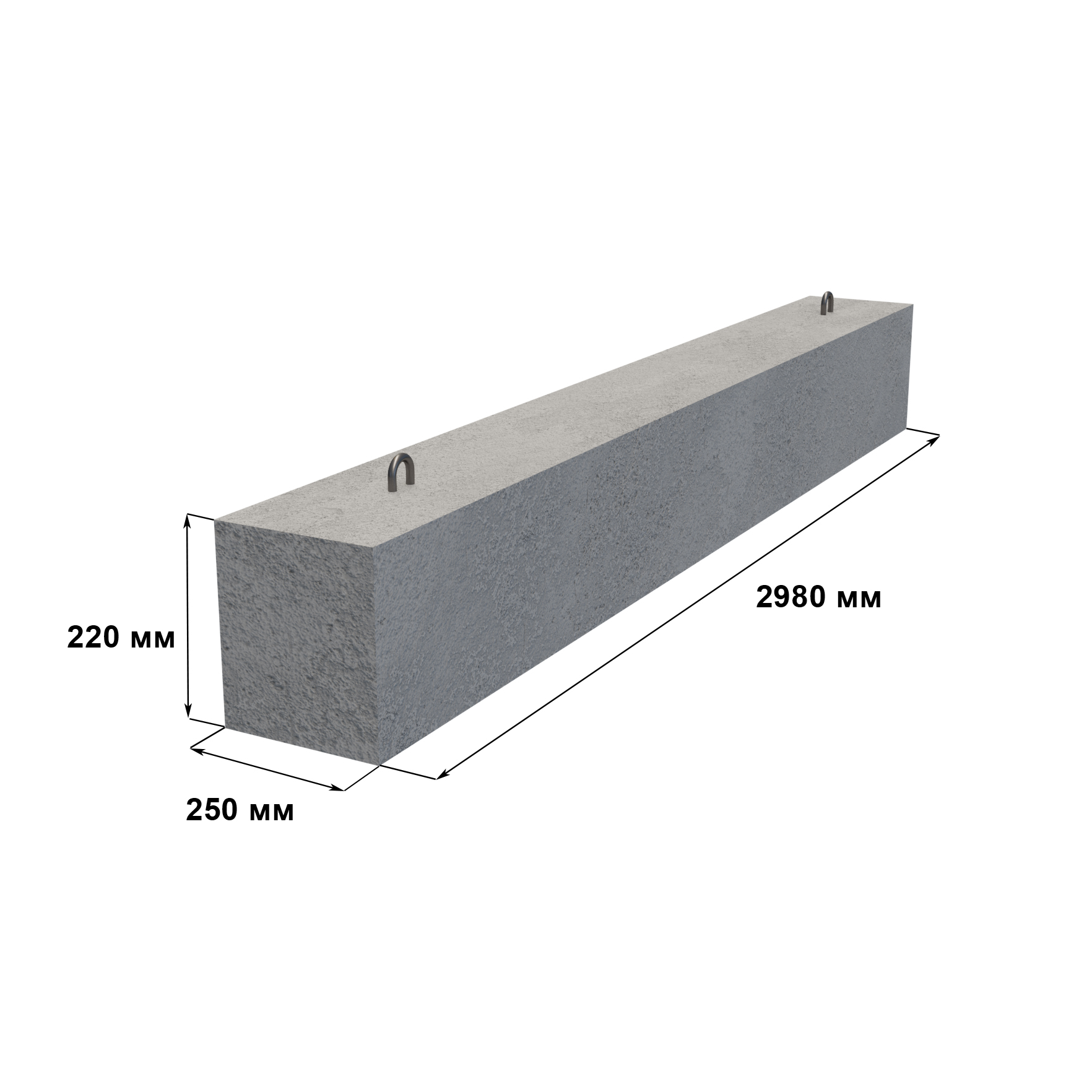

5 ПБ 30 — 37 | 2520 | 2980 | 250 | 220 | 230 | 410 | 3800 | 3340 |
5 ПБ 30 — 27 | 2520 | 2980 | 250 | 220 | 230 | 2800 | 2430 | |
5 ПБ 31 — 27 | 2650 | 3110 | 250 | 220 | 230 | 428 | 2800 | 2430 |
5 ПБ 34 — 20 | 2910 | 3370 | 250 | 220 | 230 | 463 | 2000 | 1750 |
5 ПБ 36 — 20 | 3170 | 3630 | 250 | 220 | 230 | 500 | 2000 | 1750 |
Перемычки из железобетона — CemGid.

Изделия из железобетона очень популярны в строительной отрасли благодаря высоким прочностным и эксплуатационным качествам. При кладке стен и штучных материалов, таких как кирпич, блоки или плиты, предусматривают использование перемычек для оконных и дверных проемов. Они относятся к специальному виду ЖБИ и являются незаменимой частью стеновой конструкции. Способны выдерживать большой вес вышележащих элементов, обеспечивая надежность кладки над проемами.
Оглавление:
- Классификация
- Конструкция и размеры
- Советы по выбору
- Маркировка и ее расшифровка
- Расценки
Назначение и виды
ЖБИ используются при возведении стен здания и расположены над проемом как несущий элемент, воспринимающий нагрузку от кладки и плит перекрытий. Основными материалами для изготовления являются арматурные стержни и тяжелый бетон. При строительстве используются сборные перемычки заводского производства и монолитные, которые заливаются в проектном положении непосредственно на площадке. При определении точных параметров и маркировки требуется провести расчет нормативных и расчетных нагрузок.
Все необходимые данные сведены в единый документ ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». В этом стандарте указаны все технические характеристики и виды, классификация, а также маркировка с подробным описанием:
- ПБ – брусковые, стандартная ширина – 250 мм;
- ПП – плитные, стандартная ширина нижней части – 250 мм;
- ПФ – фасадные с выступающей четвертью для кладки толщиной более 250 мм;
- ПГ – балочные, имеют сечение с вырезанной у основания четвертью.
Для серийного выпуска предусмотрена типовая документация со специально разработанным набором чертежей – 1.038.1-1.
Каркасная часть из арматурных стержней обеспечивает жесткость и прочность, в основу сетки входят поперечные и продольные элементы. Согласно действующим нормам может использоваться как не напрягаемая, так и предварительно напряженная арматура. Стержни различного диаметра располагаются с определенным шагом, который предусмотрен на основе расчетов или типовых чертежей.
Основные размеры согласно ГОСТу 948-84:
- Железобетонные брусковые перемычки типа ПБ выпускаются с ненапрягаемой и напрягаемой арматурой. Сечение варьируется в пределах 125(b)х65(h)-250х290 мм, длина составляет 1030-5950 мм.
- Плитные типа ПП также имеют разную арматуру. Длина – 1160-2980 мм, сечение разделено на десять групп: 380х65-510х220 мм.
- Фасадные типа ПФ отличаются минимальной длиной – 770, максимальная – 4280 мм. Сечение представлено из 8 групп с размерами: 90х90-290х90 мм.
- Балочные типа ПГ с вырезанной четвертью изготавливаются только с ненапрягаемым типом арматуры. Длина – 1550-5960, имеет также 8 групп сечения: 250х290-510х440 мм.
Монолитные перемычки из тяжелого бетона с плотностью не более 2500 кг/м³ заливаются в опалубку и устанавливаются в проектное положение при помощи строп. Крепление осуществляется через строповочные отверстия или монтажные петли из арматуры. Прочность определяется расчетным методом, а маркировка по морозостойкости и водопроницаемости – относительно условий окружающей среды. При строительстве в сейсмоопасной зоне допускается использование видов с наличием арматурных выпусков.
Основной особенностью ЖБИ является то, что их ширина должна быть равна ширине кладки. Для перегородок толщиной 120 ли 250 мм предлагается несколько десятков изделий той же ширины и длиной 1-6 метров. Для несущих стен толщиной 380 и 510 мм наиболее практичны плитные перемычки. Это обусловлено тем, что их ширина подходит для толстых стен, поэтому лучше установить одну широкую, чем две узких балочного типа.
Критерии выбора
При подборе ЖБИ необходимо учитывать их опирание на стену, так как от этого зависит надежность и жесткость конструкции. Опорная часть должна иметь определенный выпуск: если она будет меньше нормативного значения, вероятность разрушения элемента при воздействии больших нагрузок очень высока.
Стандартным параметром опорной части для несущих стен из кирпича или газоблока является 250 мм. Самонесущая стена предполагает меньшее значение ввиду пониженных нагрузок. В этом случае глубина заделки может составлять всего 120 мм. Над дверными проемами опорный размер перемычки должен равняться минимум 200 мм.
Что касается высоты, то она определяется на основе расчетного усилия, возлагаемого на изделие из бетона. Самостоятельный подбор типа перемычки не рекомендуется, так как от марки зависит надежность и долговечность в эксплуатации. Для выбора подходящей модели следует обратиться к проектантам, которые проведут расчеты и подберут оптимальный вариант.
Маркировка и основные обозначения
Марки материалов серийного производства имеют несколько групп, характеризующих эксплуатационные данные: сечение, габариты, несущая способность и другое. К первой группе относятся цифровые и буквенные обозначения, показывающие варианты сечения, а также показатели длины в дециметрах. Например, 9ПБ30 – перемычка брускового типа, сечение №9 длиной 2980 мм по данным нормативного документа ГОСТ.
Вторая группа включает в себя показатели класса арматуры и среднее нормативное усилие в единицах измерения – кН/м. Например, 82-AtV – арматура класса AT-V, предельная нагрузка 81,76 кН/м. В третьей группе описываются характеристики о наличии анкерных выпусков, строповочных отверстий или петель, закладных элементов и других данных о внешних воздействиях. Также в маркировке используются добавочные обозначения:
- П или О – особоплотный бетон или повышенной плотности;
- п – есть петли для строповки;
- С – применимы для сейсмоопасных районов строительства более 7 баллов;
- а – есть анкерные арматурные выпуски для сварного соединения с балконными плитами.
Полная маркировка имеет вид: 5ПБ21-27-ап – перемычка брусковая, сечение №5 длиной 2070 мм, максимальная нагрузка – 27,25 кН/м, имеются петли строповочные и анкерные выпуски арматурных стержней.
Стоимость железобетонных оконных перемычек в Москве
Наименование | Размеры, мм | Масса, кг | Цена, руб/шт |
Брускового типа | |||
1ПБ 10-1 | 1000х120х65 | 24 | 270 |
2ПБ-10-1 | 1000 х120х140 | 42 | 320 |
3ПБ-13-37 | 1290 х120х220 | 85 | 570 |
4ПБ 30-4 | 3000х120х290 | 260 | 1200 |
Плитного типа | |||
1ПП 12-3 | 1160х380х65 | 72 | 400 |
2ПП 14-4 | 1400х380х140 | 190 | 760 |
3ПП 14-71 | 1420х380х220 | 300 | 1400 |
5ПП-17-6 | 1650х510х140 | 300 | 1300 |
Балочного типа | |||
2ПГ 39-31-1 | 3900х250х440 | 800 | 4450 |
2ПГ 44-31 | 4400х250х440 | 900 | 7300 |
3ПГ-60-73 | 5950х380585 | 2470 | 2000 |
4ПГ-30-40 | 2980х380х290 | 750 | 6400 |
Фасадного типа | |||
1ПФ10-2 | 1030х380х140 | 60 | 860 |
2ПФ22-12 | 2200х380х220 | 188 | 2800 |
3ПФ40-10 | 4020х380290 | 430 | 6500 |
4ПФ10-2 | 1030х380х90 | 50 | 750 |
Сборные железобетонные перемычки | 954-564-6245
Сборные железобетонные перемычки пользуются популярностью у архитекторов, инженеров, проектировщиков, подрядчиков и других специалистов в строительной отрасли за их универсальное использование, а также за их прочность и долговечность.
Доступны дополнительные варианты цвета и дизайна.
Atlantic Coast Precast с 1965 года поставляет сборных железобетонных перемычек для новых строительных и реставрационных проектов. Действуя как балка, эти перемычки переносят вес нагрузки дверных и оконных проемов на соседнюю кладку. Эти перемычки, изготовленные из железобетона и допускающие широкий выбор отделки, являются доступным и универсальным дополнением к проектам любого размера.
Сборные железобетонные перемычки, доказавшие свою эффективность год за годом, по своей природе устойчивы к ползучести и усадке, а со временем укрепляются. Atlantic Coast Precast имеет возможность предоставить рабочие места по всей Южной Флориде с помощью сборных железобетонных изделий из нашего ассортимента размеров на складе, или мы можем настроить деталь для вашего проекта.
Мы предлагаем U-образные перемычки из сборного железобетона: 8″ x 8″ x 2’10» до 14′.
Также доступны U-образные перемычки размером от 8 x 12 дюймов до 14 футов
Наши предварительно напряженные перемычки доступны в размерах от 8 x 8 дюймов до 24 футов
Наши самые популярные размеры:
ОПИСАНИЕ
ОБЩАЯ ДЛИНА | ВЕРХНЯЯ СТАЛЬ | НИЖНЯЯ СТАЛЬ |
3’-0” | 2-3 арматурный стержень | |
3’-6” | 2 провода -7/32” | 2-3 арматурный стержень |
4’-0” | 2 провода -7/32” | 2-3 арматурный стержень |
4’-6” | 2 провода -7/32” | 2 — арматурный стержень №3 |
5’-4” | 2 провода -7/32” | 2-3 арматурный стержень |
5’-10” | 2 провода -7/32” | 2-3 арматурный стержень |
6 футов-6 дюймов | 2 провода -7/32” | 2 — №4 арматурный стержень |
7 футов-6 дюймов | 2 — провод 7/32 дюйма | 2 — №4 арматурный стержень |
8 футов-8 дюймов | 2-3 арматурный стержень | 2 — №4 арматурный стержень |
9’-4” | 2-3 арматурный стержень | 2 — №4 арматурный стержень |
10’-6” | 2-3 арматурный стержень | 2 — №4 арматурный стержень |
11’-4” | 2-3 арматурный стержень | 2 — №5 арматурный стержень |
12’-0” | 2-3 арматурный стержень | 2 — №5 арматурный стержень |
13’-4” | 2-3 арматурный стержень | 2 — №5 арматурный стержень |
14’-0” | 2-3 арматурный стержень | 2 — арматурный стержень №5 |
Что такое сборные железобетонные перемычки? (2023)
Что такое сборные железобетонные перемычки?
Сборные железобетонные перемычки представляют собой горизонтальные элементы, используемые в жилых и коммерческих зданиях из бетонной кладки для перекрытия проемов в стенах.
Они функционируют как балки, поддерживая вес стены, постоянные и временные нагрузки на проемы и передающие эти нагрузки на соседнюю кладку.
Сборные железобетонные перемычки бывают разных размеров и форм в зависимости от их назначения. York Building Products производит сборные железобетонные перемычки уже более 60 лет с жесткими допусками благодаря своему производственному опыту.
Перемычки являются неотъемлемой частью любой конструкции из бетонной кладки. Они служат балками для поддержки веса стен и других нагрузок над проемом, а их жесткость, прочность, долговечность, огнестойкость и эстетика делают их идеальными для этой цели.
Сборные железобетонные перемычки и железобетонные блоки кладки являются наиболее распространенными типами. Их цвет и текстура поверхности могут быть выбраны так, чтобы добавить эстетический акцент или гармонировать с окружающей кладкой.
Установка сборных железобетонных перемычек
Сборные железобетонные перемычки следует устанавливать в соответствии с инструкциями производителя. Сборные перекрытия должны укладываться на растворную подушку по всей ширине стены и не перетаскиваться через опоры.
Важно убедиться, что верхняя часть перемычки по возможности четко обозначена, чтобы предотвратить неправильную установку в стене. Кроме того, рекомендуемые опоры составляют 100 мм для проемов до 1 м и 150 мм для проемов более 1 м.
Размеры сборных железобетонных перемычек
Сборные железобетонные перемычки бывают разных размеров, включая 4×8, 6×8, 8×8 и 10×8. Фактическая высота перемычки составляет 7-5/8 дюймов, что соответствует типичной высоте курса. Длина модульной перемычки должна быть указана с минимальной длиной чистого пролета плюс 8 дюймов (203 мм), чтобы обеспечить не менее 4 дюймов (102 мм) опоры на каждом конце. Для определения размеров перемычки таблицы нагрузки основаны на минимальной несущей способности 8 дюймов и минимальном защитном слое бетона на арматурной стали.
Размеры перемычки
Сборные железобетонные перемычки изготавливаются определенных размеров, соответствующих размерам используемых каменных блоков. Необходимо выбрать минимальную длину, равную пролету в свету плюс 8 дюймов (203 мм), чтобы обеспечить опору по 4 дюйма (102 мм) на каждом конце.
Для перемычек, которые могут подвергаться растяжению во время погрузочно-разгрузочных работ, транспортировки или размещения, необходимо добавить стальную арматуру как сверху, так и снизу с бетонным покрытием толщиной 1,5 дюйма (13 мм). Ширина перемычки должна соответствовать ширине поддерживаемой кладки.
Также рекомендуется, чтобы они были четко обозначены сверху для правильной установки в стену.
Каковы два преимущества перемычки из сборного железобетона по сравнению с перемычкой на месте?
Сборные железобетонные перемычки имеют ряд преимуществ по сравнению с перемычками, изготавливаемыми на месте. Во-первых, сборные перемычки более экологичны из-за меньшего количества цемента и заполнителей, необходимых для их производства. Это снижает стоимость, а также воздействие на окружающую среду.
Кроме того, усиленный контроль качества при сборке повышает долговечность перемычки и обеспечивает согласованность с другими элементами здания.
Кроме того, он снижает затраты, связанные с опалубкой, и обеспечивает более быстрое выполнение строительных работ по сравнению с традиционными методами изготовления на месте.
Наконец, затраты на рабочую силу могут быть сведены к минимуму за счет использования сборного железобетона, поскольку для монтажа требуется меньше рабочей силы, что делает сборный железобетон эффективным и жизнеспособным выбором для строительных проектов.
Несущая способность сборных железобетонных перемычек
Сборные железобетонные перемычки проектируются с учетом требований к расчету прочности Строительных норм и правил для конструкционного бетона, ACI 318-99.
Ширина перемычки должна равняться ширине поддерживаемой кладки по ширине, а армирование обычно выполняется из стали марки 60 (указанный предел текучести 60 000 фунтов на кв. дюйм). Номинальная прочность перемычки определяется на основе положений о расчете прочности ACI 318, а затем уменьшается с помощью коэффициентов снижения прочности, называемых коэффициентами phi ( ).
