Размеры опалубки: Щиты линейные стальной опалубки стен купить. Калькулятор опалубки

Опалубка съемная — размеры щитов стальных

ЩУУВ 0,5х0,3х3,0	ЩУУВ 0,3х0,5х3,3 П	ЩУУВ 0,3х0,5х2,7	ЩУВ 0,3х0,3х1,5	ЩУУВ 0,3х0,5х1,2
ЩУУВ 0,5х0,3х3,0	ЩУУВ 0,3х0,5х3,3 Л	ЩШВ 0,3х0,3х2,7	ЩУН 0,7х1,5	ЩУВ 0,3х0,3х1,2
ЩШВ 0,3х0,3х3,0	ЩУВ 0,3х0,3х3,3	УШН 0,1х0,1х2,7	ЩУУВ 0,5х0,3х1,5	ЩШВ 0,3х0,3х1,2
УШН 0,1х0,1х3,0	ЩШВ 0,3х0,3х3,3	ЩУВ 0,3х0,3х2,7	УШН 0,1х0,1х1,5	УШН 0,1х0,1х1,2
ЩУВ 0,3х0,3х3,0	УШН 0,1х0,1х3,3		ЩШВ 0,3х0,3х1,5
ЩУВ 0,3х0,4х3,0
ЩУВ 0,3х0,5х3,0
ЩУВ 0,4х0,4х3,0
Угол распалубочный УР 3,0	Угол распалубочный УР 3,3	Угол распалубочный УР2,7	Угол распалубочный УР 1,5	Угол распалубочный УР1,2
Уголок У 0,12х0,12х3,0 м	Уголок У0,12х0,12х3,3	Уголок У0,12х0,12х2,7	Уголок У0,12х0,12х1. 5	Уголок У 0,12х0,12х1,2
Щит компенсатор ЩК 0,3х3,0 м	Щит компенсатор ЩК 0,3х3,3 м	Щит компенсатор 0,3х2,7	Щит компенсатор 0,3х1,5	Щит компенсатор 0,3х1,2

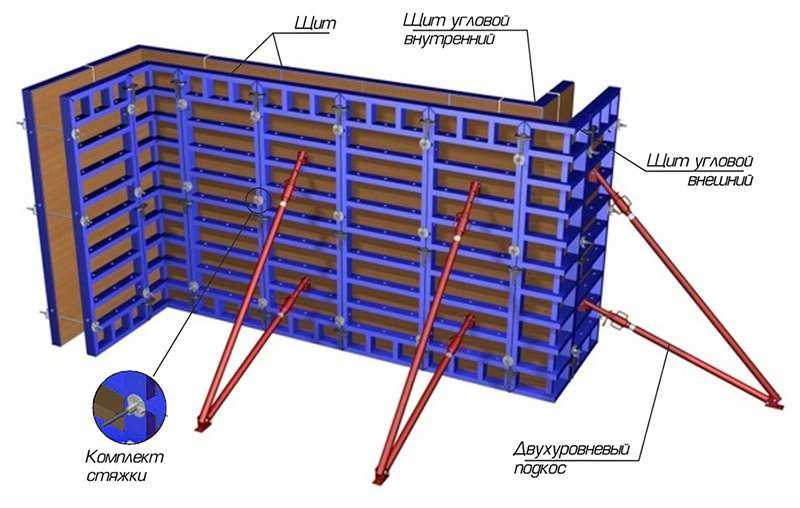

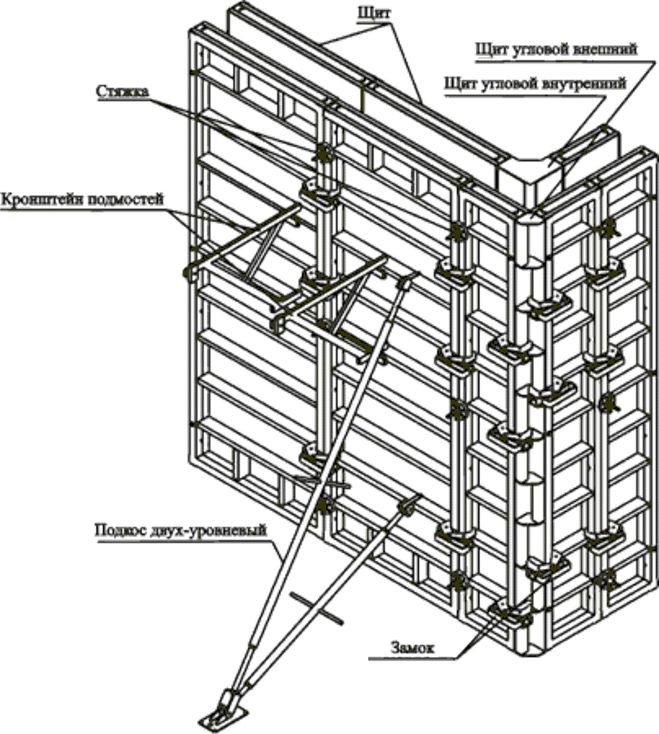

Щиты опалубки – размеры, характеристики

В процессе монолитного строительства возникает необходимость в изготовлении различных конструктивных частей здания – фундамента, стен, перекрытий, колонн. В зависимости от типа изготавливаемой конструкции используются разные щиты опалубки, размеры которых зависят от назначения опалубочных систем и материалов, из которых они сделаны.

Разновидности

Размеры опалубки во многом зависят от типа конструктивного элемента здания, его габаритов и конфигурации. Так, для изготовления небольшого фундамента под частный дом или колонн понадобится опалубка небольших габаритов, а размеры стеновой опалубки могут быть значительными.

Габариты элементов опалубки зависят от её разновидности. Она длится на съёмную и несъёмную. Съёмные опалубочные конструкции бывают трёх видов:

1. Мелкощитовые. Размеры таких изделий позволяют монтировать их вручную без использования строительной техники. Один щит имеет площадь не более трёх квадратных метров и вес не больше 50 кг. Такие элементы чаще используются в индивидуальном строительстве для изготовления фундаментов, стен, колонн.

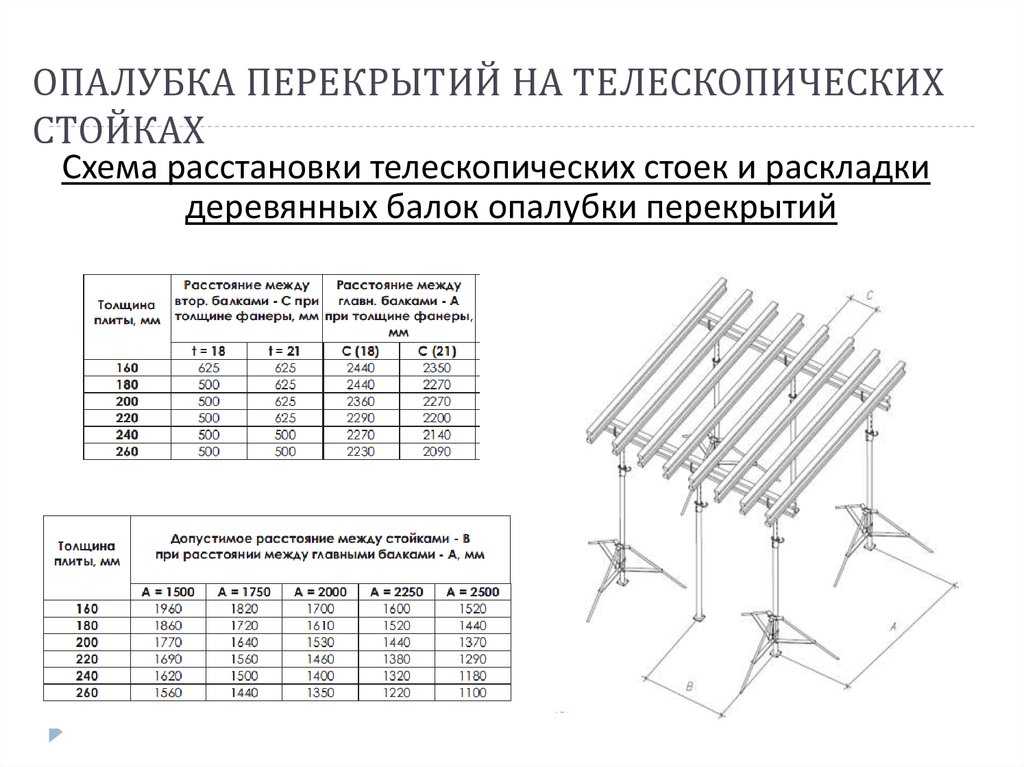

2. Крупнощитовые. Это крупногабаритные опалубочные конструкции, которые используются профессиональными строителями. Крупнощитовая опалубка, размеры и вес которой немаленькие, монтируется и демонтируется с применением грузоподъёмной техники. Она используется для изготовления монолитных перекрытий, стен, фундаментов промышленных и гражданских зданий, туннелей.
3. Объёмно-переставные. Это опалубочные элементы, которые при сборке позволяют получить нужную форму. В процессе строительства по мере застывания бетона они постепенно передвигаются на новый участок заливки. Вес опалубки, её размеры и форма могут отличаться в зависимости от назначения. Объёмно-переставная опалубка применяется для изготовления протяжённых конструкций – туннелей, лифтовых шахт, башен, длинных стен, криволинейных участков, метрополитена и т.п.

Материалы для опалубки

Если используется опалубка для монолитного строительства, размеры щитов зависят от материалов, из которых изготовлена опалубочная конструкция:

1. Древесина – это наиболее распространённый материал для изготовления опалубки, применяемой в частном строительстве. Такая популярность связана с доступностью и дешевизной дерева. Размеры щитовой опалубки из древесины обычно небольшие. Как правило, изготавливаются элементы, которые можно монтировать вручную. Щиты сбивают из досок толщиной 2-2,5 см и шириной 150-300 мм. Размеры опалубочных щитов зависят от назначения конструкции и её габаритов. Так, для фундаментов делают небольшие щиты, длина которых зависит от длины доски, а высота – от высоты основания плюс 10-15 см запаса. Размеры щитов опалубки стен могут быть больше. В этом случае для их изготовления целесообразно использовать не доски, а фанеру.
2. Металл чаще используется для изготовления многоразовой опалубки, которая применяется строительными компаниями. Обычно щиты делают из алюминия или стали. Они более прочные, долговечные, а полученная бетонная поверхность отличается высоким качеством и гладкостью. Ширина стальных щитов от 0,25 до 2,4 м. Их максимальная высота – 3,3 м. Примерный вес одного квадратного метра такого щита составляет 52 кг. Для изготовления каркаса используются гнутые профили толщиной 12 см. Толщина опалубки для стен зависит от материала палубы. Чаще всего для этих целей применяется ламинированная фанера толщиной 18 мм.
3. Фанера очень часто используется для изготовления опалубки в частном строительства, а также для производства заводской мелкощитовой разборно-переставной и крупнощитовой опалубки. В индивидуальном домостроении чаще востребована щитовая опалубка, размеры которой позволяют монтировать и демонтировать её вручную. Если говорить о заводских изделиях из ламинированной фанеры, то это линейные щиты с весом от 14 до 70 кг и размерами от 0,3х0,9 м до 1,2х1,5 м. Такая опалубка имеет длительный эксплуатационный ресурс. Она может выдержать до 200 циклов использования.
4. Если необходимо изготовить опалубочные конструкции для стен высотой более 4-х метров, то целесообразно использовать для производства щитов пластик. Размеры щитовой опалубки для стен из полимеров могут быть значительными при условии придания конструкции дополнительной жёсткости за счёт использования металлического каркаса. Такая опалубка достаточно лёгкая при больших габаритах. Она выдерживает множество циклов использования и позволяет получить идеальную бетонную поверхность.

Если вам нужно проконсультироваться по поводу выбора опалубки и её размеров, звоните специалисту нашей компании по указанному на сайте телефону.

Легкая ручная опалубка DUO

• Обзор
• Технические детали
• Технология RFID для DUO

Обзор

Инженерный полимер заменяет сталь, алюминий и фанеру

Пиломатериалы, сталь, алюминий и фанера на протяжении десятилетий являются стандартом в США, когда речь идет о опалубке из-за отсутствия экономичных и прочных альтернатив. Компания PERI бросает вызов этому представлению с помощью своей совершенно новой системы опалубки из армированного волокном полимера (FRP) «DUO». Специализированный пластик достигает своей прочности за счет армирования волокнами, что обеспечивает допустимое давление бетона 1050 фунтов на квадратный дюйм для стен и 1650 фунтов на квадратный фут для колонн, сохраняя при этом легкие свойства полимера.

Легкая телефонная система

Имея вес всего 4 фунта на кв. фут и стандартные размеры панели удобной формы около 3 фута x 4½ фута, DUO представляет собой настоящую телефонную систему, специально разработанную для того, чтобы в ней не было необходимости. для крана. Если есть время крана, целые секции можно удобно поднимать в виде групп с помощью простого соединителя крюка крана.

Простота труда

Минимум деталей и деталей, а также интуитивно понятная последовательность сборки делают DUO идеальным решением для рынков с нехваткой квалифицированной рабочей силы. Вместо вбитых клиньев и хомутов панели DUO соединяются с помощью красного соединителя, напоминающего дверную ручку как по внешнему виду, так и по упрощенному движению, которым она устанавливается.

Гибкое применение

Одной из действительно уникальных особенностей DUO является возможность использования одних и тех же панелей для стен, колонн и перекрытий — для преобразования требуется всего несколько дополнительных деталей, что не только экономит первоначальные инвестиционные затраты. но и на складских площадях и транспортных расходах в будущем.

Бесшумная система

В большинстве случаев DUO собирается без инструментов, что приводит к значительному снижению шума на рабочей площадке, что, в свою очередь, делает DUO предпочтительным решением в местах, где строительный шум вызывает беспокойство (например, жилые дома) .

Технические данные

• Особо легкая щитовая опалубка из инновационных технополимеров для опалубки стен, колонн и перекрытий
• Стандартный размер панели 3 x 4½ фута (точные метрические размеры указаны ниже)
• Несколько универсальных опалубочных панелей
• 135 х 90 / 75 / 60 / 45 / 30 / 15 х 10 см
  60 х 90 / 75 / 60 / 45 / 30 / 15 х 10 см
• Одинаковые панели, используемые для всех различных системных применений (стены, колонны, перекрытия, балки), с разумным количеством точек крепления, ригели не требуются
• Макс. допустимое давление свежего бетона: 50 кН/м² / ~1050 PSF (для стен)
• Макс. допустимое давление свежего бетона: 80 кН/м² / ~1650 фунтов на квадратный фут (для колонн и секций стен)
• Для квадратных и прямоугольных колонн от 15 см x 15 см до 55 см x 55 см (~21 дюйм) с шагом 5 см
• Оптимизирован для плит толщиной до 30 см
• Бесшумная сборка без использования молотка — идеально подходит для жилых помещений
• Высокая степень устойчивости ко всем воздействиям окружающей среды; 100% перерабатываемый

Технология RFID для DUO

Скан. Идентифицировать. Идти.
Подумайте о цифровом с RFID для DUO.

Технология RFID помогает сделать поток материалов на строительной площадке более прозрачным и оптимизировать логистические процессы. Ключ: метка RFID, смартфон или считыватель УВЧ и приложение PERI MATERIAL SCAN.

Это позволяет быстро идентифицировать продукт и выводит ваши логистические процессы на новый уровень. Для этого панели DUO снабжены меткой RFID, чтобы впоследствии их можно было четко идентифицировать и присвоить считывателю.

Кроме того, благодаря меткам RFID можно вызывать информацию о конкретных компонентах, инструкции по сборке и использованию, а также видеоролики о продуктах в цифровом виде в приложении PERI MATERIAL SCAN путем сканирования панелей.

Краткий обзор ваших преимуществ:

• Простая идентификация и массовое обнаружение панелей благодаря использованию RFID-меток
• Оптимизация логистических процессов по принципу Track & Trace путем сканирования материала опалубки в отделе приемки и отгрузки товаров
• Быстрый и цифровой доступ к информации о продукте с помощью приложения PERI MATERIAL SCAN

Комплект для модернизации RFID доступен для вашего складского материала DUO, с помощью которого вы можете легко и независимо добавлять метки RFID на свои панели.

Проектирование опалубки и контроль качества (VII)

Чжэнь Фан

поставка пластиковой бетонной опалубки

Опубликовано 15 марта 2019 г.

+ Подписаться

Ключевые моменты контроля качества строительства опалубки

1. Края опалубки должны быть ровными и прямыми, стыки герметичными, перепад высот стыков не более 2 мм, плоскостность не более 3 мм. Перед заливкой бетона необходимо проверить и принять опалубку.
2. Опалубка и кронштейн должны иметь достаточную прочность, жесткость и устойчивость. При установке и заливке бетона в бетонные формы следует следить за опалубкой и ее опорами и обслуживать их. При возникновении нештатной ситуации она должна быть своевременно устранена в соответствии с техническим планом строительства.
3. При установке верхней опалубки монолитного сооружения и ее опоры нижний этаж должен иметь несущую способность для восприятия верхней нагрузки или возведения опоры. Столбы верхней и нижней опор должны быть выровнены и уложены подкладки.
4. Стык щитов опалубки не должен быть волокнистым. Перед заливкой бетона деревянную форму следует смочить мелкой водой, но опалубка не подкупает.
5. Контактная поверхность между опалубкой и бетоном должна быть гладкой и окрашена разделительной смазкой, но без разделительной смазки, которая влияет на структурные свойства или препятствует выполнению декоративных работ.
6. Пары монолитных железобетонных балок с пролетом более 4 м и балок с внешним удлинением более 2,0 м, опалубка должна соответствовать требованиям проекта. Высота арки должна составлять 1/1000-3/1000 пролета. Большой пролет должен быть большим, малым пролет принимает малое значение (длина пролета консольной балки в два раза больше наружного удлинения), а плита с пролетом более 4 м изгибается L/400 по плите.
7. Опалубка и опоры должны иметь достаточную прочность, жесткость, устойчивость и точность для обеспечения геометрических размеров и высоты элементов. Поверхность опалубки ровная, швы герметичные.
8. Предварительная опалубка, деталировка опор и этапы строительства (включая распалубку) должны быть рассмотрены и подписаны ответственным техническим специалистом проекта. Ключевые части, особенно опоры больших площадей и частей с большим пролетом, должны быть проверены и представлены на утверждение главному конструктору компании. Он может быть реализован сзади для обеспечения его безопасности.
9. Опалубка конструкции перекрытия и демонтаж опоры должны быть снесены после достижения перекрытием заданной прочности. Снятие специальной опалубки должно быть одобрено ответственным техническим лицом проекта и контролироваться Стороной А.
10. Когда высота балки превышает 600 мм, добавляются 14 пар натяжных болтов, которые изготавливаются из круглой стали на месте. Все опалубки рамных колонн требуют тщательной коррекции вертикальности, а временные отверстия оставлены в соответствующих местах для очистки и осмотра.
11. При строительстве железобетонных конструкций, где стыки колонн, стен и кладки требуются в соответствии с проектными требованиями, в вертикальном направлении стены, анкеровка в колонну и стену составляет не менее 700 мм, а снаружи столбик стремена привязывается. 6 стальных стержней, верхнее и нижнее расстояние 200 мм для извлечения из формы. Кирпичная кладка сваривается перед строительством, а длина сварки реализуется в соответствии с требованиями односторонней сварки.
12. Железобетонные колонны, соединенные с кольцом и балкой, стена должна располагаться по кругу, а продольная арматура балки должна быть ребристой, анкеровка в колонне должна быть не менее 35d и выступать из стены и быть не менее 700 мм за пределами колонны.
13. В нижней части формы колонны должно быть отверстие для очистки, чтобы облегчить очистку от мусора.
14. Приемка проекта опалубки направлена ​​на контроль жесткости, вертикальности и плоскостности, уделяя особое внимание правильному положению оси шаблона на периферийной опалубке, опалубке колонн, шахте лифта, лестничной клетке и т. д.
15. Перед установкой опалубки колонны в ее основание необходимо добавить стальной стержень диаметром не менее Φ10 (категорически запрещается бетонирование направляющей стенки) для обеспечения ее правильного положения. Нижняя часть опалубки выравнивается цементным раствором 1:3 для обеспечения равномерности подъема опалубки.
16. Мусор в опалубке перед заливкой бетона необходимо убрать.
17. Для закладных деталей, закрепленных на опалубке, зарезервированные отверстия не должны пропускать шлам, и должен быть установлен годовой массив, а отклонение должно соответствовать нормативам.

продолжение следует…
