Размеры опалубки: Размеры и вес щитов опалубки

Размеры и вес щитов опалубки

Щитовая опалубка по праву считается одним из самых универсальных решений для монолитного строительства. Надежные и долговечные стальные щиты с фанерными палубами позволяют одинаково эффективно возводить фундаменты, стены, балки, колонны, и добиваться высочайшего качества монолита.

Виды и преимущества щитовой опалубки

Как и другие разновидности опалубочного оборудования, щитовая опалубка — это временная форма, которая обеспечивает наилучшие условия для застывания бетона и сохранения проектных размеров монолитной конструкции.

Главным элементом щитовой опалубки, как не сложно догадаться, являются щиты — стальные каркасы с фанерными палубами, формирующие готовый монолит. В зависимости от размеров щитов такую опалубку делят на мелкощитовую и крупнощитовую.

Размеры мелкощитовой опалубки позволяют монтировать щиты вручную без использования подъемной техники. Один щит, как правило, имеет площадь не более 3 кв. м и вес не более 50 кг. Уменьшенные размеры щитов и их небольшой вес — главная особенность, которая делает мелкощитовую опалубку универсальной, а ее  применение эффективным как для частного строительства, так и для крупных проектов любой архитектурной сложности.

Крупнощитовая опалубка представляет собой крупногабаритную версию мелкощитовой. Обычно элементы и устройство мелкощитовых и крупнощитовых опалубочных систем практически идентичны и отличаются друг от друга только размерами, весом и наличием дополнительных деталей.

Качественная щитовая опалубка:

  • обеспечивает неизменность геометрических размеров монолита;

  • обладает высокой оборачиваемостью — подходит для многоразового использования;

  • универсальна — мелкощитовые и крупнощитовые системы можно комбинировать;

  • увеличивает скорость проведения монолитных работ за счет легкости сборки и установки в рабочее положение.

Компания FORA производит щитовую опалубку на собственных заводах из надежного российского и зарубежного сырья.

На наших производственных линиях в Москве и Владивостоке изготавливается более 500 щитов опалубки в день. Покупая мелкощитовую или крупнощитовую опалубку FORA, вы получаете комплект полностью готового к работе оборудования со всеми необходимыми элементами.

Комплектация мелкощитовой опалубки FORА

Мелкощитовая опалубка FORA euro-form Premium состоит из линейных щитов разных размеров, шарнирных внутренних и наружных углов, тяг, замков и опалубочных труб, винтовых подкосов и подмостей, клиньев и крюков.

Размеры и вес щитов опалубки FORA euro-form Premium

Элементы крупнощитовой опалубки FORA ST-120

В комплект крупнощитовой опалубки FORA ST-120 входят линейные и универсальные щиты разных размеров, углы, подкосы и кронштейны подмостей, выравнивающие балки, крепежные элементы: стяжные винты, плоские шайбы, опалубочные гайки и торцевые анкеры.

Размеры и вес линейных щитов FORA ST-120

Размеры и вес универсальных щитов FORA ST-120

Чтобы купить или арендовать опалубку с щитами необходимых размеров, обратитесь в компанию FORA. Мы изготавливаем щитовую опалубку на собственных производственных линия, предоставляем выгодные условия как для покупки, так и для аренды, доставляем опалубку собственного производства по всей России.

Заказать мелкощитовую и крупнощитовую опалубку FORA:

  • позвонить: 8 (800) 550-35-53
  • отправить заявку по электронной почте: [email protected]
Получить бесплатный расчет

Опалубка съемная — размеры щитов стальных

Щит Н=3,0 мЩит Н=3,3 мЩит Н=2,7 мЩит Н=1,5 м
Щит Н=1,2 м
1,2х3,02,4х3,32,4х2,71,2х1,50,3х1,2
1,1х3,01,2х3,31,2х2,71,0х1,51,2х1,2
1,0х3,01,1х3,31,0х2,70,9х1,51,0х1,2
0,9х3,01,0х3,30,9х2,70,8х1,50,9х1,2
0,85х3,0 0,9х3,30,8х2,70,7х1,50,8х1,2
0,8х3,0 0,8х3,3 0,75х2,70,75х1,50,7х1,2
0,78х3,00,75х3,30,7х2,7 0,6х1,5 0,75х1,2
0,76х3,0 0,7х3,30,65х2,70,65х1,50,65х1,2
0,75х3,0 0,65х3,30,6х2,70,5х1,50,5х1,2
0,74х3,0 0,6х3,3 0,55х2,70,55х1,50,55х1,2
0,7х3,0 0,55х3,30,5х2,7 0,4х1,5 0,45х1,2
0,65х3,0 0,5х3,30,45х2,70,45х1,5 0,3х1,2
0,6х3,00,45х3,3 0,4х2,7 0,3х1,5 0,6х1,2
0,55х3,00,4х3,30,3х2,70,25х1,50,4х1,2
0,5х3,0 0,3х3,3 0,25х2,70,25х1,2
0,45х3,00,25х3,3
0,4х3,0
0,35×3,0
0,3,0×3,0
0,25х3,0
0,2х3,0

Щиты универсальные

Щит универсальный 1,2х3,0 Щит универсальный 1,2*3,3 Щит универсальный1,2х2,7 Щит универсальный 1,2х1,5 Щит универсальный 0,9х1,2
Щит универсальный 1,0х3,0 Щит универсальный 0,9х3,3 Щит универсальный 0,9х2,7 Щит универсальный 0,9х1,5 Щит универсальный 0,8х1,2
Щит универсальный 0,9х3,0 Щит универсальный 0,8×3,3 Щит универсальный 0,8х2,7 Щит универсальный 0,8х1,5 Щит универсальный 0,76х1,2
Щит универсальный 0,8х3,0 Щит универсальный 0,7х3,3 Щит универсальный 0,76х2,7 Щит универсальный 0,76х1,5 Щит универсальный 0,7х1,2
Щит универсальный 0,7х3,0 Щит универсальный 0,75×3,3 Щит универсальный 0,7*2,7 Щит универсальный 1,2х1,2
Щит универсальный 0,76х3,0 Щит универсальный 0,76х3,3
Щит универсальный 0,75х3,0 Щит универсальный 0,6×3,3
Щит универсальный 0,6х3,0

Щиты угловые

ЩУУВ 0,5х0,3х3,0 ЩУУВ 0,3х0,5х3,3 П ЩУУВ 0,3х0,5х2,7 ЩУВ 0,3х0,3х1,5 ЩУУВ 0,3х0,5х1,2
ЩУУВ 0,5х0,3х3,0 ЩУУВ 0,3х0,5х3,3 Л ЩШВ 0,3х0,3х2,7 ЩУН 0,7х1,5 ЩУВ 0,3х0,3х1,2
ЩШВ 0,3х0,3х3,0 ЩУВ 0,3х0,3х3,3 УШН 0,1х0,1х2,7 ЩУУВ 0,5х0,3х1,5 ЩШВ 0,3х0,3х1,2
УШН 0,1х0,1х3,0 ЩШВ 0,3х0,3х3,3 ЩУВ 0,3х0,3х2,7 УШН 0,1х0,1х1,5 УШН 0,1х0,1х1,2
ЩУВ 0,3х0,3х3,0 УШН 0,1х0,1х3,3 ЩШВ 0,3х0,3х1,5
ЩУВ 0,3х0,4х3,0
ЩУВ 0,3х0,5х3,0
ЩУВ 0,4х0,4х3,0
Угол распалубочный УР 3,0 Угол распалубочный УР 3,3 Угол распалубочный УР2,7 Угол распалубочный УР 1,5 Угол распалубочный УР1,2
Уголок У 0,12х0,12х3,0 м Уголок У0,12х0,12х3,3 Уголок У0,12х0,12х2,7 Уголок У0,12х0,12х1.
5
Уголок У 0,12х0,12х1,2
Щит компенсатор ЩК 0,3х3,0 м Щит компенсатор ЩК 0,3х3,3 м Щит компенсатор 0,3х2,7 Щит компенсатор 0,3х1,5 Щит компенсатор 0,3х1,2

Замеры бетонной опалубки для расчета оплаты

🕑 Время считывания: 1 минута

Замеры бетонной опалубки (опалубки) необходимы для оплаты подрядчику за выполненные бетонные работы. Оплата подрядчику зависит от того, включена ли стоимость в стоимость бетонной конструкции за единицу количества или опалубка оплачивается отдельно, как указано в условиях договора.

В комплекте:

  • Как измерить опалубку?
  • Вопросы измерения опалубки
    • Единицы измерения опалубки
    • Измерения опалубки выполняются отдельно для каждого типа бетонных работ, например:

Как измерить опалубку?

Опалубка измеряется по площади, соприкасающейся с бетонной поверхностью.

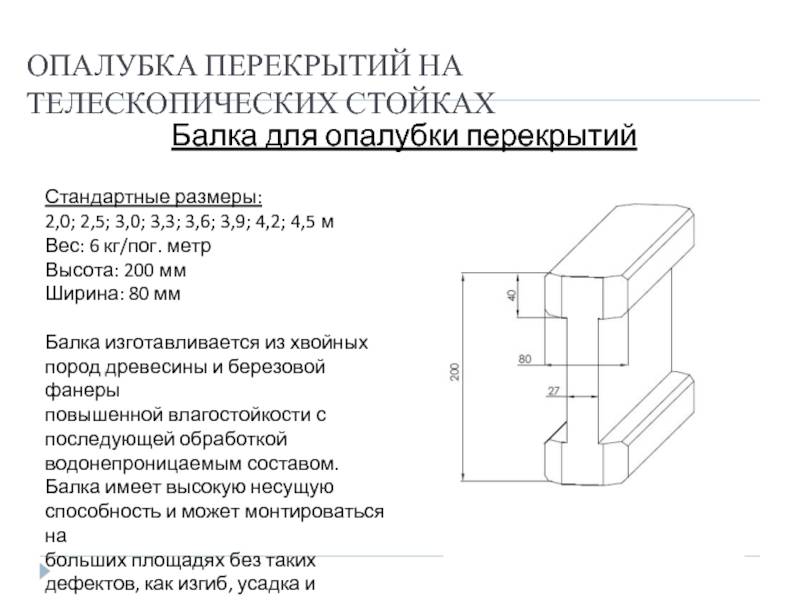

Детали опалубки для балок и плит

Например, опалубка для бетонного основания будет рассчитываться как площадь поверхности только четырех сторон фундамента. Нижняя часть фундамента опирается на землю, нет необходимости в какой-либо опалубке, а верхняя часть фундамента открыта.

План и высота железобетонного фундамента

Из вышеприведенного плана фундамента и высоты видно, что необходимая площадь опалубки составит

2 x (2 + 3) x 0,6 = 6 м бетонная балка, измерение опалубки будет принято как объединенная площадь поверхности двух сторон и нижней части балки.

Проблемы с размерами опалубки
  • Обычно опалубки используются в бетонных конструкциях более одного раза. Но оплата рассчитывается исходя из общей площади контакта опалубки с бетоном и повторное использование опалубки не учитывается. Таким образом, цена единицы площади опалубки может быть снижена при повторном использовании опалубки. Алюминиевые и стальные формы используются повторно во много раз больше, чем деревянные формы.
  • Сложная форма бетона делает установку опалубки более дорогостоящей, чем установка простой опалубки, из-за трудозатрат и невозможности повторного использования этих форм.
  • План строительства необходим для повторного использования форм максимальное количество раз, чтобы сделать строительство экономически эффективным.

Вычет площади опалубки не следует принимать за:

  • Пересечение балок
  • Пересечение балок, колонн и стен
  • Любые отверстия или вырезы в плитах

Единицы измерения опалубки

Опалубка измеряется по площади. Таким образом, можно использовать любые единицы измерения, такие как квадратный метр, квадратный фут, квадратный сантиметр. Но обычно за единицу измерения принимают квадратный метр и квадратный фут площади контакта с бетоном.

Размеры опалубки должны быть измерены с точностью до сантиметра или дюйма, в зависимости от случая.

Опалубка измеряется только как площадь контакта , а не площадь опалубки, как показано ниже:

Площадь контакта = 2h(L+B)

Измерения опалубки выполняются отдельно для каждого типа бетонных работ, таких как:

  1. Фундаменты, фундаменты, основания колонн и т. д., а также для массивного бетона и сборных полок.
  2. Стены любой толщины, включая приставные пилястры, контрфорсы, цокольные и струнные ряды и т.д.
  3. Подвесные полы, крыши, лестничные площадки, полки и их опоры и балконы.
  4. Балки перемычки, фермы и консоли
  5. Колонны, колонны, столбы и подкосы.
  6. Лестницы (исключая площадки), кроме винтовой лестницы
  7. Винтовые лестницы (включая площадки)
  8. Арки
  9. Купола, своды, оболочки крыш, ребра арок и фальцевые пластины
  10. Дымоходы и шахты
  11. 90 009 Обработка скважин
  12. Вертикальные и горизонтальные ребра индивидуально или образующие коробки, жалюзи и полосы
  13. Вафельные или ребристые плиты
  14. Кромки плит и изломы в полах и стенах
  15. Карнизы и молдинги

Подробнее:

Виды опалубки (опалубки) для бетонных конструкций

Пластиковые опалубки для бетона – применение и преимущества в строительстве 9002 2

Рекомендации по проектированию бетонной опалубки – основание для бетона Проектирование опалубки

Критерии проектирования деревянной бетонной опалубки с расчетными формулами

Расчет нагрузок и давления бетонной опалубки

Сроки демонтажа бетонной опалубки, спецификации и расчеты

Опалубка (опалубка) для различных элементов конструкции – балок, плит и т. д. 022

Легкая ручная опалубка DUO

  • Обзор
  • Технические детали
  • Технология RFID для DUO

Обзор

Технический полимер заменяет сталь, алюминий и фанеру

Пиломатериалы, сталь, алюминий и фанера на протяжении десятилетий были стандартом в США, когда речь шла о опалубке из-за отсутствия экономичных и прочных альтернатив. Компания PERI бросает вызов этому представлению с помощью своей совершенно новой системы опалубки из армированного волокном полимера (FRP) «DUO». Специализированный пластик достигает своей прочности за счет армирования волокнами, что обеспечивает допустимое давление бетона 1050 фунтов на квадратный дюйм для стен и 1650 фунтов на квадратный фут для колонн, сохраняя при этом легкие свойства полимера.

Легкая телефонная система

Имея вес всего 4 фунта на кв. фут и стандартные размеры панели удобной формы около 3 фута x 4½ фута, DUO представляет собой настоящую телефонную систему, специально разработанную для использования без необходимости для крана. Если есть время крана, целые секции можно удобно поднимать в виде групп с помощью простого соединителя крюка крана.

Простота труда

Минимум деталей и деталей, а также интуитивно понятная последовательность сборки делают DUO идеальным решением для рынков с нехваткой квалифицированной рабочей силы. Вместо вбитых клиньев и хомутов панели DUO соединяются с помощью красного соединителя, напоминающего дверную ручку как по внешнему виду, так и по упрощенному движению при установке.

Гибкое применение

Одной из действительно уникальных особенностей DUO является возможность использовать одни и те же панели для стен, колонн и перекрытий – для преобразования требуется всего несколько дополнительных деталей, что не только экономит первоначальные инвестиционные затраты но и на складских площадях и транспортных расходах в будущем.

Silent System

В большинстве случаев DUO собирается без инструментов, что приводит к значительному снижению уровня шума на рабочей площадке, что, в свою очередь, делает DUO предпочтительным решением в местах, где строительный шум вызывает беспокойство (например, в жилых помещениях). .




Технические характеристики

  • Особо легкая щитовая опалубка из инновационных технополимеров для опалубки стен, колонн и перекрытий
  • Стандартный размер панели 3 x 4½ фута (точные метрические размеры указаны ниже)
  • Несколько универсальных опалубочных панелей
  • 135 х 90 / 75 / 60 / 45 / 30 / 15 х 10 см
    60 х 90 / 75 / 60 / 45 / 30 / 15 х 10 см
  • Одинаковые панели, используемые для всех различных системных применений (стены, колонны, перекрытия, балки), с разумным количеством точек крепления, ригели не требуются
  • Макс. допустимое давление свежего бетона: 50 кН/м² / ~1050 PSF (для стен)
  • Макс. допустимое давление свежего бетона: 80 кН/м² / ~1650 PSF (для колонн и секций стен)
  • Для квадратных и прямоугольных колонн от 15 см x 15 см до 55 см x 55 см (~21 дюйм) с шагом 5 см
  • Оптимизирован для плит толщиной до 30 см
  • Сборка с низким уровнем шума без использования молотка — идеально подходит для жилых помещений
  • Высокая степень устойчивости ко всем воздействиям окружающей среды; 100% перерабатываемый






Технология RFID для DUO

Скан. Идентифицировать. Идти.
Подумайте о цифровом с RFID для DUO.

Технология RFID помогает сделать поток материалов на строительной площадке более прозрачным и оптимизировать логистические процессы. Ключ: метка RFID, смартфон или считыватель УВЧ и приложение PERI MATERIAL SCAN.

Это позволяет быстро идентифицировать продукт и выводит ваши логистические процессы на новый уровень. Для этого панели DUO снабжены меткой RFID, чтобы впоследствии их можно было четко идентифицировать и присвоить считывателю.

Кроме того, благодаря меткам RFID можно вызывать информацию о конкретных компонентах, инструкции по сборке и использованию, а также видеоролики о продуктах в цифровом виде в приложении PERI MATERIAL SCAN путем сканирования панелей.

Краткий обзор ваших преимуществ:

  • Простая идентификация и массовое обнаружение панелей благодаря использованию RFID-меток
  • Оптимизация логистических процессов по принципу Track & Trace путем сканирования материала опалубки в отделе приема и отправки товаров
  • Быстрый и цифровой доступ к информации о продукте с помощью приложения PERI MATERIAL SCAN

Комплект для модернизации RFID доступен для вашего складского материала DUO, с помощью которого вы можете легко и независимо добавлять метки RFID на свои панели.
