Правила установки перемычек над окнами. Минимальное опирание

Строительство зданий или сооружений различного назначения сопровождается не только утвержденным архитекторским проектом, но и точными расчетами нагрузки на самую важную часть объекта – стены. Отдельное внимание уделяется обустройству оконных проемов, ведь «пустоты» в кладке являются одним из уязвимых мест. Важно знать про минимальное опирание перемычек, их разновидности и некоторые правила в их обустройстве.

Что такое перемычки над окнами, и зачем они нужны?

Если подойти к какому-нибудь строящемуся дому и взглянуть на прямоугольные проемы для дверей или окон, то можно заметить, что верхнюю его часть составляет особая кладка или протянутая поперек балка. Именно на эту нехитрую конструкцию приходится нагрузка от строительных элементов, идущих выше над ней. Вне зависимости от размера перемычек, они нужны для:

  • придания надежности стеновой конструкции – несущая поверхность становится опорой всего здания, и нельзя допустить, чтобы она обрушилась;
  • создания определенной формы оконной выемки – перемычки могут представлять собой классическую горизонтальную балку, а могут быть выполнены в виде игривой арки;
  • основы под потолок и продолжения обустройства стен.

Расчет площади проема происходит задолго до начала строительных работ. Поменять его габариты или форму в процессе возведения здания хотя и возможно, однако может потребовать значительных изменений в проекте, чтобы равномерно распределить весовую нагрузку строения.

Варианты обустройства перемычек

В зависимости от места установки, различаются виды монтируемых перемычек над окнами.

Как известно железобетонные плиты перекрытия опираются на две стороны.

Стена, на которую опирается плита, является несущей. А стена, на которую не опирается плита перекрытия, является самонесущей. Т.е. несет сама себя.

На наружных стенах перемычки еще не смонтированы

Так вот оконные проемы, расположенные в несущих стенах перекрывают усиленными перемычками — 3ПБ. А в самонесущих стенах перемычками 2ПБ. Длина перемычки подбирается равной ширине оконного проема плюс опирание не менее 250 мм с каждой стороны.

Железобетон как наиболее популярный материал для перемычек

Железобетонные детали совмещаются друг с другом для создания надежной перемычки.

Однако для ее изготовления следует знать, что существуют различные размеры железобетонных перемычек, отличающихся по названию:

  • ПБ – изделие в форме бруса шириной обычно не более 250 мм, а длина колеблется от маркировки продукции и может составлять от 1 до почти 6 м;
  • ПП – изделие представляет собой плиточную поверхность, и его ширина уже превышает 250 мм; оно изготавливается путем скрепления нескольких брусьев;
  • ПГ – продукция данной маркировки выпускается в виде балок, имеющих в составе своей конструкции особый желобок, именуемый четверть; ПГ применяют для обустройства надежных примыканий у плит, используемых для перекрытия;
  • ПФ – вариант железобетонного изделия, используемый на фасадной части здания, и «прикрывает» собой ПГ и его выемки.

Некоторые предпочитают изготавливать ж/б самостоятельно, соорудив опалубку, вставив арматурные детали и залив все это бетонной смесью. Однако для создания опоры над оконными проемами рекомендуется использовать перемычки заводского изготовления. На некоторых заводах есть возможность заказа индивидуальных форм под оконный проем.

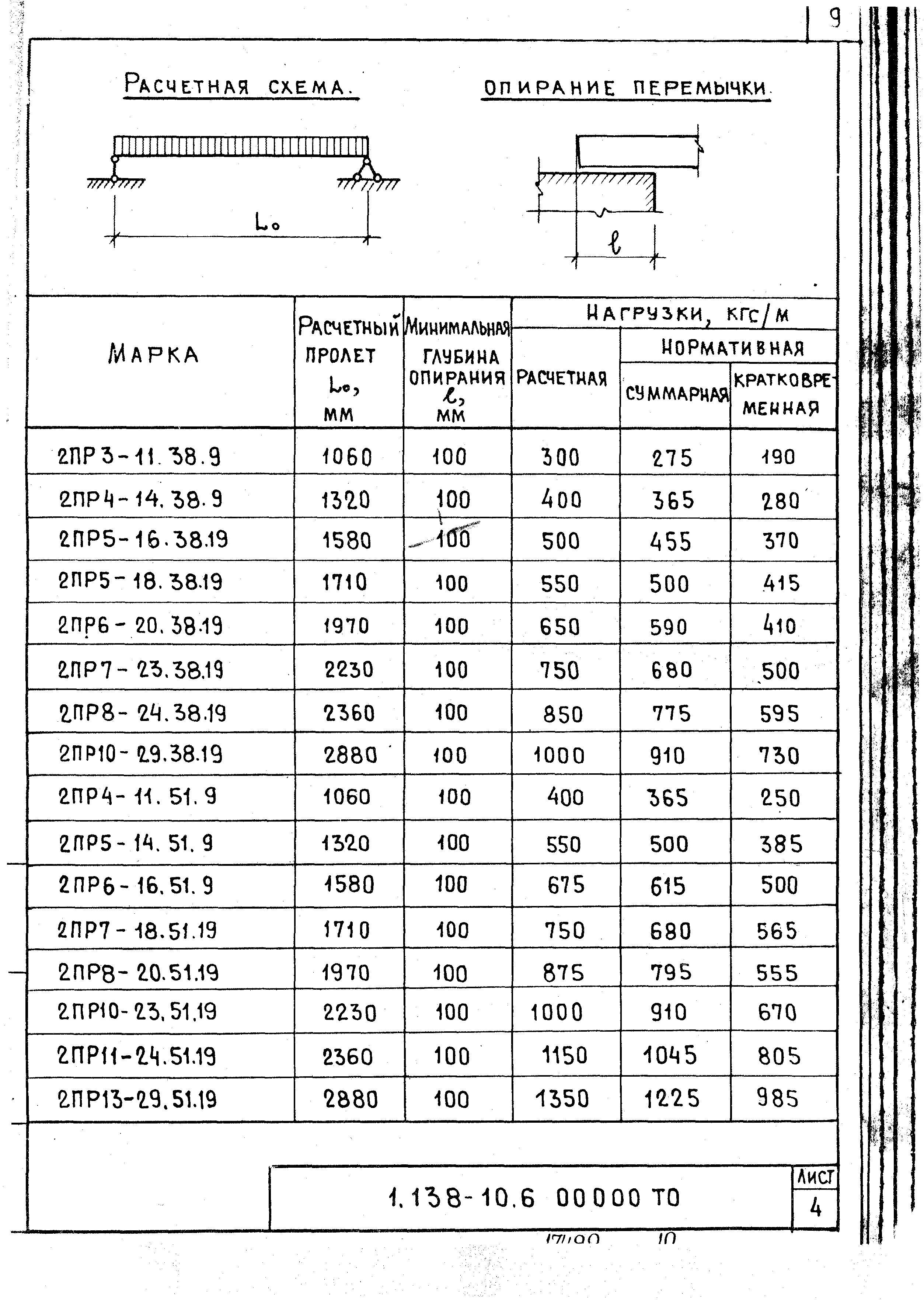

Что касается минимального опирания перемычек, то оно составляет не менее 250 мм на стену из кирпича, а для обустройства на перегородках – не менее 200 мм.

Металл в качестве материала для укрепления верха оконного проема

На деле металлические уголки в качестве перемычки используются при облицовочной кладке или при кладке перегородок толщиной в полкирпича (120 мм). Исходя из этого применяют стальной уголок с шириной полки 120 мм.

Как рассчитывается размер проема?

Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:

  1. Вес деталей перемычки, а также собранной целиком конструкции в целом.
  2. Вес будущей стены, возводимой над оконной выемкой.
  3. Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
  4. Нагрузку, оказываемую плитами перекрытия, а также балками.

Также существуют следующие формулы для измерения основных параметров будущей перемычки:

  • величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
  • прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.

Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.

Отбойники для колес из нержавеющей трубы.

Автор сайта

характеристики, ГОСТ, цены ЖБИ изделий, описание

При возведении построек из кирпича, пеноблоков, природного и искусственного камня необходимо перераспределение нагрузки над дверными и оконными проемами. Для этого устанавливают специальные элементы, берущие на себя вес участка стены и плит перекрытий — железобетонные перемычки. Их несущая способность определяется внутренней структурой и размерами, установленными в соответствующих стандартах.

Оглавление:

  1. Размеры
  2. Характеристики
  3. Маркировка
  4. Цены

Типы, назначение и особенности

Монтаж перемычек позволяет повысить прочность здания, увеличить его долговечность, не допустить обрушения проемов и всего сооружения.

По принципу изготовления перемычки относятся к двум основным типам.

1. Монолитные – производятся по месту строительства здания. В качестве опалубки применяют несъемные U-образные элементы. В них укладывают стальную арматуру, защищая ее пластиковыми втулками. После этого форма заполняется бетоном того класса, который заложен в проекте. Сечение балки, количество и размер арматуры определяются расчетным путем. Диаметр продольных стальных стержней обычно равен 10 – 12 мм, а поперечных – 6 мм.

2. Сборные. Их изготавливают промышленным способом из напряженного железобетона классом выше В15. Основным компонентом конструкции является бетон плотностью 2200 – 2500 кг/м3. Жесткость элементам придают с помощью гладкой или рифленой арматуры из горячекатаной или термомеханически упрочненной стали диаметром 4 – 6 мм.

Классификация сборных железобетонных перемычек для оконных и дверных проемов по форме согласно ГОСТ 948-84:

  • брусковые (ПБ) – ширина до 25 см;
  • плитные (ПП) – ширина более 25 см;
  • балочные (ПГ) – Г-образные, выступ предназначен для опоры на него плиты перекрытия;
  • фасадные (ПФ) – выступают за фасад сооружения, служат для проемов с шириной выступа кладки от 25 см.

По способности выдерживать нагрузки перемычки бывают:

  • несущие – принимают и передают на простенки массу стены над собой и перекрытий; опорная длина (заделка в стену) 0,17 – 0,3 м; мо

Правила монтажа перемычек на кирпичные стены

Правила установки перемычек над окнами

Строительство зданий или сооружений различного назначения сопровождается не только утвержденным архитекторским проектом, но и точными расчетами нагрузки на самую важную часть объекта – стены.

Отдельное внимание уделяется обустройству оконных проемов, ведь «пустоты» в кладке являются одним из уязвимых мест.

Важно знать про минимальное опирание перемычек, их разновидности и некоторые правила в их обустройстве.

Что такое перемычки над окнами, и зачем они нужны?

Если подойти к какому-нибудь строящемуся дому и взглянуть на прямоугольные проемы для дверей или окон, то можно заметить, что верхнюю его часть составляет особая кладка или протянутая поперек балка. Именно на эту нехитрую конструкцию приходится нагрузка от строительных элементов, идущих выше над ней. Вне зависимости от размера перемычек, они нужны для:

  • придания надежности стеновой конструкции – несущая поверхность становится опорой всего здания, и нельзя допустить, чтобы она обрушилась;
  • создания определенной формы оконной выемки – перемычки могут представлять собой классическую горизонтальную балку, а могут быть выполнены в виде игривой арки;
  • основы под потолок и продолжения обустройства стен.

Расчет площади проема происходит задолго до начала строительных работ. Поменять его габариты или форму в процессе возведения здания хотя и возможно, однако может потребовать значительных изменений в проекте, чтобы равномерно распределить весовую нагрузку строения.

Варианты обустройства перемычек

В зависимости от места установки, различаются виды монтируемых перемычек над окнами.

Как известно железобетонные плиты перекрытия опираются на две стороны.

Правила опирания плит перекрытия

Стена, на которую опирается плита, является несущей. А стена, на которую не опирается плита перекрытия, является самонесущей. Т.е. несет сама себя.

На наружных стенах перемычки еще не смонтированы

Так вот оконные проемы, расположенные в несущих стенах перекрывают усиленными перемычками — 3ПБ. А в самонесущих стенах перемычками 2ПБ. Длина перемычки подбирается равной ширине оконного проема плюс опирание не менее 250 мм с каждой стороны.

Железобетон как наиболее популярный материал для перемычек

Железобетонные детали совмещаются друг с другом для создания надежной перемычки.

Однако для ее изготовления следует знать, что существуют различные размеры железобетонных перемычек, отличающихся по названию:

  • ПБ – изделие в форме бруса шириной обычно не более 250 мм, а длина колеблется от маркировки продукции и может составлять от 1 до почти 6 м;
  • ПП – изделие представляет собой плиточную поверхность, и его ширина уже превышает 250 мм; оно изготавливается путем скрепления нескольких брусьев;
  • ПГ – продукция данной маркировки выпускается в виде балок, имеющих в составе своей конструкции особый желобок, именуемый четверть; ПГ применяют для обустройства надежных примыканий у плит, используемых для перекрытия;
  • ПФ – вариант железобетонного изделия, используемый на фасадной части здания, и «прикрывает» собой ПГ и его выемки.

Некоторые предпочитают изготавливать ж/б самостоятельно, соорудив опалубку, вставив арматурные детали и залив все это бетонной смесью. Однако для создания опоры над оконными проемами рекомендуется использовать перемычки заводского изготовления. На некоторых заводах есть возможность заказа индивидуальных форм под оконный проем.

Что касается минимального опирания перемычек, то оно составляет не менее 250 мм на стену из кирпича, а для обустройства на перегородках – не менее 200 мм.

Металл в качестве материала для укрепления верха оконного проема

На деле металлические уголки в качестве перемычки используются при облицовочной кладке или при кладке перегородок толщиной в полкирпича (120 мм). Исходя из этого применяют стальной уголок с шириной полки 120 мм.

Как рассчитывается размер проема?

Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:

  1. Вес деталей перемычки, а также собранной целиком конструкции в целом.
  2. Вес будущей стены, возводимой над оконной выемкой.
  3. Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
  4. Нагрузку, оказываемую плитами перекрытия, а также балками.

Также существуют следующие формулы для измерения основных параметров будущей перемычки:

  • величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
  • прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.

Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.

Источник: https://www.bazaznaniyst.ru/pravila-ustanovki-peremychek-nad-oknami/

Устройство перемычек в кирпичных стенах: полезная информация для начинающих строителей — Kladka kirpicha

Клиновая перемычка, как оригинальный архитектурный элемент

Перемычкой называют конструктивный элемент стены, который позволяет не только перекрыть проём будущей двери или окна, но и будет нести определённые нагрузки. Как минимум, это вес кладки, возводимой над верхней границей проёма, но при опирании на стену плит перекрытия, нагрузки многократно усиливаются.

Исходя из этого, устройство перемычек в кирпичных стенах может осуществляться в различных вариантах. Используя в качестве наглядного пособия видео в этой статье на тему: «Опирание перемычек на кирпичную стену», мы расскажем о тех способах перекрытия проёмов, которые можно осуществить при  самостоятельном возведении кладки.

Перемычки сборные из бетона

Так как перемычка из кирпича является довольно сложным с конструктивной точки зрения архитектурным элементом, правильно сделать её своими руками у новичка вряд ли сразу получится.

Их устраивают только над проёмами, не превышающими двухметровую ширину, и на стенах, которые не несут нагрузок от перекрытий — ведь по прочности на изгиб они не могут составить конкуренцию перемычкам железобетонным.

Поэтому в частном строительстве практически повсеместно, даже на нешироких проёмах, используют именно их.

Обратите внимание

Опирание перемычки на кирпичную кладку

В ассортименте большинства заводов ЖБИ, есть перемычки для кирпичных стен, изготавливаемые по стандарту 948, действующему с 1984 года. Данный ГОСТ регламентирует изготовление из тяжёлого бетона перемычек, специально предназначенных для зданий из кирпича – и не только жилых, но и любого другого назначения.

Их так же можно использовать для установки в проёмы стен, возводимых из камней природного и искусственного происхождения. К категории искусственных камней, относится, собственно, и сам кирпич — а ещё, всевозможные мелкоформатные блоки из зольного или автоклавного бетона.

Типы и параметры

Существует четыре типа перемычек для таких стен, и различаются они по форме и размерам. Для наглядности представим скомпонованную в виде таблицы информацию о том, как они выглядят, и в каких ситуациях применяются.

Внешний вид изделияНазначение, размеры
Перемычка брускового типа (ПБ)Данный вид перемычек напоминает по форме деревянный брус. Его сечение может быть квадратным, но если оно прямоугольное, то высота больше, чем ширина – например: b-120 мм, h-220 мм. То есть, в проектном положении брусок должен стоять на ребре.Единственный вариант, где размер b больше, чем h – это 120*65 мм. Но он используется только на ненесущих стенах. Вариаций длины очень много: начиная от 1030 мм, и заканчивая 5960 мм.Максимальная ширина перемычек типа ПБ составляет 250 мм – а значит, их применяют только в тех случаях, когда толщина стен не превышает длину одного кирпича.
Плитный вариант перемычки (ПП)Перемычки данного типа предназначены для стен, толщина которых начинается от 1½ кирпича. Они всегда монтируются плашмя, и соответственно, их ширина больше высоты.А вообще, по ширине тут всего 2 варианта: 380 мм и 510 мм. Высота может быть 65; 140 и 220 мм. Максимальная длина – 2980 мм.
Перемычка балочного типа (ПГ)Здесь мы видим, что в отличие от двух предыдущих вариантов, сечение у перемычки-балки не прямоугольное, а ступенчатое. Выступающая полка нужна для того, чтобы на неё могла опираться плита перекрытия.Общая ширина в сечении составляет 250; 380 либо 510 мм – по толщине кирпичных стен. Высота перемычки и высота полки, так же, как и их пропорции, значительно варьируются. Длина изделия минимум 1550 мм, максимум 5950 мм.
Сечение фасадной перемычки (ПФ)По конфигурации, перемычка фасадного типа очень похожа на ПГ. Разница между ними состоит только в том, что на её торцах полка имеет выемки. На чертеже – вид сверху и с торца.На нём видно, что полка короче самого изделия с каждой стороны на величину «a».Такая перемычка, смонтированная на стену, просматривается с фасада – отсюда и название. Укороченная полка нужна для того, чтобы, чтобы можно было перекрыть проём с четвертью.

Нюансы устройства бетонных перемычек

Технология монтажа сборных ЖБ изделий предельно проста, а потому такие перемычки над окнами можно увидеть гораздо чаще, чем любые другие. Для их укладки в стене должен быть предусмотрен уступ шириной не менее 25 см с каждой стороны проёма. То есть, перемычка по длине всегда должна превышать его ширину на полметра.

Всё что нужно для монтажа, так это автокран, который поднимет бетонный брус или плиту, и опустит на опорную пяту в стене. На ней, как и при кладке кирпича, перед установкой перемычки расстилается раствор. Горизонтальность положения конструкции выверяется уровнем по нижней грани.

Устройство монолитной перемычки

Иногда сборный вариант не получается подобрать по ширине проёма, а для стен в 2,5 кирпича, готовые бетонные перемычки и вовсе не выпускают.

В таких случаях, над проёмами устанавливают опалубку, вяжут из арматуры каркас, и заливают перемычки монолитным способом. Как это выглядит, хорошо видно на представленном выше примере.

Здесь показана обычная съёмная опалубка, но есть и другие варианты.

Лотковый керамзитобетонный блок для устройства перемычки

Например, для заливки монолитной перемычки можно использовать бетонные или керамические U-блоки, которые используют в качестве несъёмной опалубки. Они по всем параметрам соответствуют обычной перемычке, но имеют полость, в которой укладывается арматура и осуществляется заливка бетона.

Перемычки из металла

Иногда бывает гораздо проще и дешевле установить не железобетонную перемычку, а металлическую. Например, если это дверной проём, или окно небольшой ширины. Когда стены не толстые, или это просто кирпичная облицовка, одного или двух швеллеров, либо уголков с широкой полкой, бывает более чем достаточно.

Стальные перемычки в кирпичной кладке

Взять, допустим, каркасно-кирпичный дом, который мы видим на фото сверху. Здесь кладка не несёт нагрузок от веса здания — они приходятся на каркас, ячейки которого и заполняет кирпич.

Здесь железобетонная перемычка вообще ни к чему, а выкладывать их из кирпича в многоэтажном доме, точно никто не будет. Это занимает слишком много времени, и к тому же, требует привлечения каменщиков с более высокой квалификацией.

Перемычка из уголка в лицевой кладке

Достоинство перемычек из металлопроката заключается в том, что они имеют малый вес, стоимость, и всегда можно отрезать такую длину, какую надо. И ещё: перекрыть металлопрокатом проём можно в таких случаях, когда никакую другую перемычку установить невозможно. Например: в стене эксплуатирующегося здания вырезается новый, или расширяется старый проём.

Усиление проёма двутавровыми перемычкамиПодпорка для металлических перемычек

Так как металл имеет свойство изгибаться под большой нагрузкой, а кладка, которая будет над простенком, весьма тяжёлая, для перемычек устраивают подпорки. Опорные стойки и убирают, когда раствор наберёт полную прочность, и кладка сама может нести собственный вес.

Подбор металлопроката под перемычки, в проектах осуществляется на основе расчёта, ну а частники, работающие «на глазок», должны помнить, что запас прочности никогда не помешает.

Перемычки из кирпича

Перемычки кирпичные являются не только конструктивным, но и интересным архитектурным элементом здания. Нами было уже сказано, что их можно применять только там, где нет опирания плит перекрытия. Что касается проёмов шириной более двух метров, на которых перемычки из кирпича обычно не делают, то тут есть отличный выход из ситуации.

Консоли навесные с хомутами

Не так давно на отечественном рынке стройматериалов появились металлические консоли для устройства кирпичных перемычек. Как они выглядят, вы можете видеть на фото сверху. Консоли обычно используют при облицовке здания кирпичом.

Их монтируют к основной стене по верху проёма, а между собой соединяют полкой. С неё свисают хомуты, которые закладываются в вертикальные швы между кирпичами, и фактически армируют всю конструкцию. Консоли увеличивают прочность перемычки, и принимают на себя вес вышележащей кладки, что позволяет перекрыть и проём любой ширины.

Широкий проём, перекрытый кирпичом по навесным консолям

Это пока ещё новая технология, и думаем, что в маленьких городах и населённых пунктах, такие консоли не всегда найдёшь. Поэтому традиционные варианты устройства кирпичных перемычек пока ещё никто не отменял.

Конструкции кирпичных перемычек

Существует всего четыре варианта кирпичных перемычек, отличающихся по форме. Среди них рядовые и арочные перемычки, среди которых различают клинчатые, лучковые и сводчатые. Возведение рядовых и арочных конструкций имеет принципиальные различия.

Основные виды перемычек из кирпича: 1-рядовая, 2-клинчатая, 3-лучковая, 4-сводчатая

Особенности рядовых перемычек

Самые простые конструктивно — это перемычки рядовые. Они выкладываются из одинарного полнотелого кирпича — иногда высотой в пять-шесть горизонтальных рядов. Для устройства такой перемычки требуется соорудить опалубку, подпираемую временными стойками.

Рядовая перемычка на узком проёме

Выглядит это примерно так. На дно опалубки выкладывают слой раствора и утапливают в нём три арматурины диаметром 6 мм. Длина стержней должна быть такой, чтобы была возможность оставить свободные концы. Это нужно для того, чтобы ими можно было обогнуть ближайшие кирпичи в проёме.

Обустройство рядовой перемычки в опалубке

Как и в случае с навесными консолями, для этого можно приобрести готовую систему армирования перемычек. Состоит она из рамок, арматурных прутов и соединительных деталей с треугольными зубьями, загнутыми под 45 градусов. Они расположены в шахматном порядке, что даёт возможность качественно зафиксировать пруток.

Система армирования перемычек BAUT

Сама арматура оцинкована, что исключает возможность коррозии металла. Рамки предназначаются для того, чтобы можно было по своему усмотрению расширить армируемую площадь — это уже зависит от толщины стеновой кладки.

Кирпичные арки в проёме

Данный вид перемычек интересен уже тем, что выкладывают их из кирпича, имеющего форму клина. То есть, в сечении он представляет собой не прямоугольник, а трапецию. Как он выглядит, и какие имее

Стандартный размер перемычки и ее типы [Civil Planets]

Что такое балка перемычки?

Балка перемычки — это горизонтальный элемент, который опирается на дверной или оконный проем, чтобы поддерживать часть конструкции над ним. Кроме того, функция перемычки аналогична балке; передает нагрузку конструкции на ее опоры.

Использование перемычек

Подобно балке, которая передает нагрузки от плиты и стен, балки перемычки используются для передачи силовой конструкции, поддерживаемой над ней.

Типы перемычек

  • Деревянная перемычка
  • Каменная перемычка
  • Кирпичная перемычка
  • Стальная перемычка
  • RCC Перемычка

Деревянная перемычка

Деревянная перемычка — самый старый тип перемычки; в настоящее время в строительстве это не используется.

За границей деревянные части использовались в качестве перемычек для дома, поскольку большинство домов построено из деревянных материалов. Отдельный кусок дерева можно использовать в качестве перемычки или группы деревянных деталей, которые можно использовать для болтового соединения.

Спецификация

  • Должен быть предусмотрен подшипник от 150 мм до 200 мм, который должен быть помещен на раствор.
  • Ширина перемычки может быть равна толщине проема и глубине в диапазоне от l / 12 до l / 8 пролета.
  • Должна быть обеспечена минимальная ширина 80 мм.
  • Деревянные перемычки легко разрушаются в результате пожара и гниения.

Каменная перемычка

Каменные перемычки используются поперек проема из-за доступности материала.Каменные перемычки широко используются в строительстве благодаря хорошей прочности на сжатие.

Спецификация

  • Если камень используется в качестве перемычки, необходимо предусмотреть разгрузочные арки, так как породы имеют низкое сопротивление растяжению.
  • Цельная деталь Stone может использоваться в качестве перемычки.
  • Ширина перемычки должна быть равна толщине проема.
  • Глубина каменной перемычки должна быть в пределах 1/10 длины проема.

Кирпичная перемычка

Технически кирпичная перемычка не будет иметь отличного сопротивления сжимающей нагрузке. Таким образом, эти типы перемычек можно использовать, когда длина проема не превышает 1 м.

Минимальная глубина кирпичной перемычки должна составлять 20 см, а ширина, как обычно, равна толщине проема.

Стальная перемычка

Стальная перемычка содержит стальные уголки или рулонные балки. Стальные перемычки используются при большой нагрузке или при значительной длине проема.Для удержания балок на месте предусмотрены разделители труб.

Стальные балки залиты бетоном для защиты стали от коррозии и огня.

ПКК Перемычка

Теперь перемычки RCC заменили все другие материалы для перемычек, поскольку они огнестойкие, долговечные, надежные и простые в сборке. Отличным преимуществом перемычки RCC является то, что ее можно ставить сборным или монолитным способом.

Перемычки сборные используются до длины пролета 2м; если длина проема превышает 2 м, то перемычка должна быть построена методом монолитного монтажа.

Спецификация

  • Марка бетона M15 (1: 2: 4) обычно используется для изготовления бетона перемычек.
  • Перемычки
  • RCC могут увеличить объем строительных работ, потому что навес может легко выступать из перемычек RCC.
  • Глубина и усиление зависят от пролета проема.

Стандартный размер перемычки для дверных проемов и деталей усиления

Пример расчета размера перемычки

Предположим, что необходимо соорудить перемычку для дверного проема длиной 1 метр

Длина проема — 1 м, подшипник 200 мм с обоих концов

Так длина перемычки L = 1 + 0.2 + 0,2 = 1,4 м

Глубина = 1,4 / (20 + 1) = 66 мм

L = эффективный пролет (включая подшипник) l = длина проема b = ширина стены

Минимальный подшипник = 200 мм на обоих концах.

Глубина перемычки = L / (20 + коэффициент модификации)

Коэффициент модификации согласно IS 456

Счастливого обучения 🙂

1-слойные перемычки

Предварительно напряженные однослойные перемычки производятся в соответствии со стандартами, в нормальном датском формате, на непрерывной связке.

Размер
Расчет Carlsberg Bjælker в соответствии с применимыми стандартами. Калибровка, статические расчеты и товарные декларации включены в цену.

Размеры предварительно напряженных 1-слойных перемычек
Они производятся длиной до 12 кирпичей — 2870 мм — для легкой ширины не более 2630 мм, поскольку самая короткая перекладина должна располагаться на 1/2 кирпича с обоих концов кирпичный брус.

Перемычки подпорные

Они имеют царапины на стыках и изготовлены из экструдированного или обработанного машинным способом «ручного» подкладочного кирпича.

Перемычка 11 см
Ширина 11 см. Изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Выпускается длиной 12 кирпичей, для светлых проемов не более 2410 мм.
Армирование: 2 шт., Толщиной 5 мм, нержавеющая или черная натяжная проволока.
Размеры: Программа проекта кладки Версия 3.0

Обычно используется над дверными и оконными проемами.

Перемычка 17 см
Ширина 17 см. Изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы».Выпускается с длиной верха 12 кирпичей, для световых проемов не более 2410 мм.
Армирование: 3 шт., Толщиной 5 мм, нержавеющая или черная натяжная проволока.
Калибровка: программа проецирования кладки версия 3.0

Обычно используется над дверными и оконными проемами.

Перемычка 20 см

Ширина 20 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Выпускается с длиной верха 12 кирпичей, для световых проемов не более 2410 мм.
Армирование: 3 шт., Толщиной 5 мм, нержавеющая или черная натяжная проволока.
Калибровка: программа проецирования кладки версия 3.0

Обычно используется над дверными и оконными проемами.

Перемычка 23 см

Ширина 23 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Выпускается с длиной верха 12 кирпичей, для световых проемов не более 2410 мм.
Армирование: 4 шт., Натяжная проволока из нержавеющей или черной нержавеющей стали толщиной 5 мм.
Калибровка: программа проецирования кладки версия 3.0

Обычно применяется над дверными и оконными проемами в широких или полукирпичных подпорных стенах.

Перемычка 27 см

Ширина 27 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Выпускается с длиной верха 12 кирпичей, для световых проемов не более 2410 мм.
Армирование: 5 штук, толщиной 5 мм, нержавеющая или черная натяжная проволока.
Размер: программа проецирования кладки версия 3.0

Обычно применяется над дверными и оконными проемами в широких или полукирпичных подпорных стенах.

Перемычка 29 см

Ширина 29 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Выпускается с длиной верха 12 кирпичей, для световых проемов не более 2410 мм.
Армирование: 5 штук, толщиной 5 мм, нержавеющая или черная натяжная проволока.
Калибровка: программа проецирования кладки версия 3.0

Обычно применяется над дверными и оконными проемами в широких или полукирпичных подпорных стенах.

Перемычки передние

С задними швами из экструдированного или обработанного машинным способом «кирпичей ручной работы».
Фасадные перемычки из обработанного машинным способом «кирпича ручной работы» всегда выполняются из той же части кирпича, которая использовалась для кладки фасада. Они сделаны с «водяной бусиной».

Перемычка 11 см

Ширина 11 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы».
Изготавливается длиной 12 кирпичей, для световых проемов не более 2 410 мм.
Армирование: 2 шт., Нержавеющая натяжная проволока длиной 5 мм.
Размеры: Программа проекта кладки, версия 3.0

Обычно устанавливается над дверными и оконными проемами, в зданиях, полностью построенных из кирпича, и в зданиях с элементными опорными стенами.

Перемычка 17 см

Ширина 17 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Он выпускается длиной 12 кирпичей, максимальная максимальная ширина — 2410 мм.
Фасадные перемычки, изготовленные из «кирпичей ручной работы» машинной обработки, всегда выполняются из той же части кирпича, которая использовалась для кладки фасада.
Армирование: отрезки длиной 3,5, нержавеющая или черная натяжная проволока.
Размеры: Программа проекта кладки, версия 3.0

Обычно устанавливается над дверными и оконными проемами, в зданиях, полностью построенных из кирпича, и в зданиях с элементными опорными стенами. Их можно использовать для массивных построек с 3-мя фасадными сторонами.

Перемычка 20 см

Ширина 20 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы».Он выпускается длиной 12 кирпичей, максимальная максимальная ширина — 2410 мм.
Фасадные перемычки, изготовленные из «кирпичей ручной работы» машинной обработки, всегда выполняются из той же части кирпича, которая использовалась для кладки фасада.
Армирование: отрезки длиной 3,5, нержавеющая или черная натяжная проволока.
Размеры: Программа проекта кладки, версия 3.0

Обычно устанавливается над дверными и оконными проемами, в зданиях, полностью построенных из кирпича, и в зданиях с элементными опорными стенами. Их можно использовать для массивных построек с 3-мя фасадными сторонами.

Перемычка 23 см

Ширина 23 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Он сделан из верхнего кирпича. Он изготавливается длиной в 12 кирпичей, максимальная высота — 2410 мм.
Фасадные перемычки из обработанного машинным способом «кирпича ручной работы» всегда выполняются из той же части кирпича, которая использовалась для кладки фасада.
Армирование: отрезки длиной 4,5, нержавеющая или черная натяжная проволока.
Размер: программа проецирования кладки версия 3.0

Обычно устанавливается над дверными и оконными проемами, в зданиях, полностью построенных из кирпича, и в зданиях с элементными опорными стенами. Их можно использовать для массивных построек с 3-мя фасадными сторонами.

Перемычка 27 см
Ширина 27 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Он изготавливается длиной в 12 кирпичей, максимальная высота — 2410 мм.
Фасадные перемычки из обработанного машинным способом «кирпича ручной работы» всегда выполняются из той же части кирпича, которая использовалась для кладки фасада.
Армирование: куски длиной 5,5, нержавеющая или черная натяжная проволока.
Калибровка: программа проецирования кладки версия 3.0

Обычно устанавливается над дверными и оконными проемами, в зданиях, полностью построенных из кирпича, и в зданиях с элементными опорными стенами. Их можно использовать для массивных построек с 3-мя фасадными сторонами.

Перемычка 29 см

Ширина 29 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы».Он изготавливается длиной в 12 кирпичей, максимальная высота — 2410 мм.
Фасадные перемычки из обработанного машинным способом «кирпича ручной работы» всегда выполняются из той же части кирпича, которая использовалась для кладки фасада.
Армирование: куски длиной 5,5, нержавеющая или черная натяжная проволока.
Калибровка: программа проецирования кладки версия 3.0

Обычно устанавливается над дверными и оконными проемами, в зданиях, полностью построенных из кирпича, и в зданиях с элементными опорными стенами.Их можно использовать для массивных построек с 3-мя фасадными сторонами.

Перемычка 35 см

Ширина 35 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Он изготавливается длиной в 12 кирпичей, максимальная высота — 2410 мм.
Фасадные перемычки из обработанного машинным способом «кирпича ручной работы» всегда выполняются из той же части кирпича, которая использовалась для кладки фасада.
Армирование: отрезки длиной 6,5, нержавеющая или черная натяжная проволока.
Калибровка: программа проецирования кладки версия 3.0

Обычно устанавливается над дверными и оконными проемами, в зданиях, полностью построенных из кирпича, и в зданиях с элементными опорными стенами. Их можно использовать для гаражных ворот с 3-мя лицевыми сторонами.

Перемычка 41 см

Ширина 41 см, изготовлена ​​из экструдированного или обработанного машинным способом «кирпичей ручной работы». Он изготавливается длиной в 12 кирпичей, максимальная высота — 2410 мм.
Фасадные перемычки из обработанного машинным способом «кирпича ручной работы» всегда выполняются из той же части кирпича, которая использовалась для кладки фасада.
Армирование: куски длиной 8,5, нержавеющая или черная натяжная проволока.
Калибровка: программа проецирования кладки версия 3.0

Обычно устанавливается над дверными и оконными проемами, в зданиях, полностью построенных из кирпича, и в зданиях с элементными опорными стенами. Их можно использовать для кирпичных домов с 3-мя фасадными сторонами.

Предварительно напряженные однослойные перемычки производятся в указанных стандартных вариантах.Калибровка, статический расчет и декларация товаров включены в цену.
Перемычки со связкой Monk, другой связкой или разной шириной рассчитываются индивидуально для каждого случая.

За технической информацией и расчетами обращайтесь:
Carlsberg Bjælker A / S
Эл. Почта [email protected]
Телефон: +45 87 11 45 11
Факс: +45 87 11 45 10

Перемычки двухслойные

Предварительно напряженные двухслойные перемычки производятся в соответствии со стандартами в нормальном датском формате на непрерывной связке.

Размер
Расчет Carlsberg Bjælker в соответствии с применимыми стандартами. Калибровка, статические расчеты и товарные декларации включены в цену.

Размеры предварительно напряженных двухслойных перемычек
Они производятся длиной до 22 кирпичей — 5270 мм — для легкой ширины не более 5030 мм, потому что самая короткая перекладина должна располагаться на 1/2 кирпича с обоих концов кирпичный брус.

Перемычки двухслойные для несущей кладки и фасада

Двухслойная перемычка длиной 11 см
11 см (NN) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда выполняются из той же части кирпича, что и для кладки фасада.
Двухслойные перемычки производятся длиной до 22 кирпичей с максимальным просветом 5020 мм.
Размеры: Программа проекта кладки, версия 3.0

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 2410 мм.

Двухслойная перемычка длиной 17 см
17 см (BB) * из подкладного или фасадного кирпича.

Фасадные перемычки для видимой кладки всегда выполняются из той же части кирпича, что и для кладки фасада.
Двухслойные перемычки производятся длиной до 22 кирпичей с максимальным просветом 5020 мм.
Калибровка: программа проецирования кладки версия 3.0

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 2410 мм.

Двухслойная перемычка длиной 20/11 см
20/11 см (HN) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда изготавливаются из той же части кирпича, которая используется для кладки фасада.
Двухслойные перемычки производятся длиной до 22 кирпичей с максимальным просветом 5020 мм.
Калибровка: программа проецирования кладки версия 3.0

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 2410 мм.

Двухслойная перемычка длиной 20 см
Ширина 20 см (2 x 20) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда изготавливаются из той же части кирпича, которая используется для кладки фасада.
Двухслойные перемычки производятся длиной до 22 кирпичей с максимальным просветом 5020 мм.
Калибровка: программа проецирования кладки версия 3.0

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 2410 мм.

Двухслойная перемычка длиной 23 см
Ширина 23 см (В-В) * в заднем или переднем кирпиче.

Фасадные перемычки для видимой кладки всегда изготавливаются из той же части кирпича, которая используется для кладки фасада.
Двухслойные перемычки производятся длиной до 22 кирпичей, для светового проема не более 5020 мм.
Калибровка: Программа проецирования кладки версия 3.0

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 2410 мм.

Двухслойная перемычка 27/11 см
Ширина 27/11 см (27 / HN) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда изготавливаются из той же части кирпича, которая используется для кладки фасада.
Двухслойные перемычки производятся длиной до 22 кирпичей с максимальным просветом 5020 мм.
Калибровка: программа проецирования кладки версия 3.0

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 2410 мм.

Двухслойная перемычка 29/11 см
Ширина 29/11 см (29 / HN) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда изготавливаются из той же части кирпича, которая используется для кладки фасада.
Двухслойные перемычки производятся длиной до 22 кирпичей с максимальным просветом 5020 мм.
Калибровка: программа проецирования кладки версия 3.0

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 2410 мм.

* Первая буква / Первое число в скобках — это ширина самого нижнего слоя.
Вторая буква / Вторая цифра означает ширину соответствующего слоя.
N: Ширина кирпича в датском нормальном формате, 11 см.
W: Ширина широкого кирпича в датском нормальном формате, 17 см.
H: длина кирпича в датском нормальном формате, 23 см.

Предварительно напряженные двухслойные перемычки производятся в указанных стандартных вариантах.
Калибровка, статический расчет и декларация товаров включены в цену.

Двухслойные перемычки с другой связкой или другой ширины рассчитываются отдельно.

За технической информацией и расчетами обращайтесь:
Carlsberg Bjælker A / S
Эл. Почта [email protected]
Телефон: +45 87 11 45 11
Факс: +45 87 11 45 10

3-х слойные перемычки

Предварительно напряженные трехслойные перемычки производятся в соответствии со стандартами, в нормальном датском формате, на непрерывной связке.

Размер
Расчет Carlsberg Bjælker в соответствии с применимыми стандартами.Калибровка, статические расчеты и товарные декларации включены в цену.

Размеры для предварительно напряженных 3-х слойных перемычек
Они состоят из 28 кирпичей — 6710 мм — для легких проемов максимальной шириной 6230 мм.

Балки рассчитаны таким образом, чтобы они могли выдерживать возникающую нагрузку. Балки могут быть выполнены с подвижной арматурой.

Перемычки трехслойные для несущей кладки и фасада

Трехслойная перемычка длиной 11 см
Ширина 11 см (3N) * в подкладном или облицовочном кирпиче.

Фасадные перемычки для видимой кладки всегда изготавливаются из той же части кирпича, которая используется для кладки фасада.
Трехслойные перемычки производятся до длины кирпича для светового проема максимум 6 230 мм или по запросу.

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 4 810 мм.

Трехслойная перемычка длиной 17 см
Ширина 17 см (3B) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда изготавливаются из той же части кирпича, которая используется для кладки фасада.
Трехслойные перемычки производятся длиной до кирпича для светового проема максимум 6 230 мм или по запросу.

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 4 810 мм.

Трехслойная перемычка длиной 23 см
Ширина 23 см (3H) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда изготавливаются из той же части кирпича, которая используется для кладки фасада.
Трехслойные перемычки производятся длиной до кирпича для светового проема максимум 6 230 мм или по запросу.

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 4 810 мм.

* Первая буква / Первое число в скобках — это ширина самого нижнего слоя.
Вторая буква / Вторая цифра означает ширину соответствующего слоя.
N: Ширина кирпича в датском нормальном формате, 11 см.
W: Ширина широкого кирпича в датском нормальном формате, 17 см.
H: длина кирпича в датском нормальном формате, 23 см.

Предварительно напряженные трехслойные перемычки производятся в указанных стандартных вариантах.
Размер, статический расчет и товарная декларация включены в цену.

Двухслойные перемычки с другой связкой или другой ширины рассчитываются отдельно.

Обратите внимание: при заказе необходимо указать тип залога и начальный код.

За технической информацией и расчетами обращайтесь:
Carlsberg Bjælker A / S
Электронная почта carlsberg @ randerstegl.dk
Телефон: +45 87 11 45 11
Факс: +45 87 11 45 10

Nordimpianti | Конкретный опыт

Файлы cookie Informativa trattamento

La Sua Privacy

Il titolare della pagina si impegna a proteggere le Sue informazioni personali e questo documento si propone di aiutarLa a capire quali sono le informazioni che potremmo raccogliere su di Lei e come le usiamo.

Che cosa sono i Cookies e come li utilizziamo

Файл cookie — это простой файл теста, который запоминается на вашем компьютере или мобильном сервере на веб-сайте, а также в отдельном сервере, который восстанавливает или поддерживает контент.
Esso contiene alcune informazioni anonime e permette al sito web di ricordare alcuni dati.

Perché usiamo i Cookies

Этот сайт использует и файлы cookie для consentire ai suoi sistemi di riconoscere il Suo dispositivo e per offrirLe talune funzionalità, tra cui agevolare la navigation all’interno del Sito e la sua corretta fruizione, облегчает предоставление доступа к богатым услугам, Nonché per conoscere quali aree del Sito sono State visitate.
I cookie utilizzati nel Sito sia persistenti (rimangono cioè memorizzati, fino alla loro scadenza, sul disco rigido del personal computer dell’utente / visitatore), что в сеансе (non vengono cioè memorizzati in modo persistente sul computer dellat’utente svaniscono con la chiusura del browser).

I cookies, которые можно использовать для других целей, tra cui:

  • Identificarla al momento dell’autenticazione sul Sito. В этом модуле заголовка места, где можно управлять своими продуктами, визуализировать персонализированное содержимое, а также использовать другие функции и услуги персонализации;
  • Fornire contenuti, inclusa la pubblicità, pertinenti ai Suoi interessi sul Sito. La pubblicità Definita in base ai Suoi interessi è soggetta all Sue preferenze;
  • Укажите Tenere traccia delle preferenze da Lei;
  • Tenere traccia di articoli che sono salvati nel Suo carrello.
Разнообразные типы печенья
  • COOKIE TECNICI
    • Cookie ди навигации или сеанса: использовать только одну прекрасную работу по передаче электронного сообщения, если необходимо, чтобы услуга была предоставлена ​​специально для других пользователей;
    • Analytics: используйте прямое управление сайтом для сбора информации в агрегированной форме по числовым функциям, чтобы узнать о посещении сайта;
    • Cookie функционального назначения: позволяет выполнять всю навигацию по функциям последовательного выбора критериев (ad es.: la lingua) Все отлично, миглиораре иль услуг.
  • COOKIE DI PROFILAZIONE
    • Volti a create profili relativi all’utente ed utilizzati al fine di inviare pubblicitari messages in linea con le preferenze manifestate dallo stesso nell’ambito della navigazione in rete.

Альтернативные типы печенья или инструменты, использующие сырье, фарне

Alcuni dei servizi elencati di seguito raccolgono statistiche in forma aggregata e potrebbero non Richiedere il Consunso dell’Utente or Porebbero essere gestiti direttamente dal Titolare — seconda di quanto descritto — senza di terziio.

Qualora fra glistrumenti indicati in seguito fossero presenti servizi gestiti da terzi, questi potrebbero — in agiunta a quanto specificated anche all’insaputa del Titolare — compiere attività di tracciamento dell’Utente. Для получения подробной информации, si consiglia di consultare le policy dei servizi elencati.

СОЦИАЛЬНАЯ СЕТЬ INTERAZIONE E PIATTAFORME ESTERNE

Эти услуги позволяют эффективно взаимодействовать с социальной сетью, или с другими сложными эфирными маслами, прямыми страницами поиска приложений.
Интерактивная и полученная информация о приложении, содержащем информацию о всех требованиях конфиденциальности в соответствующей социальной сети.
Если вы устанавливаете сервисы взаимодействия с социальной сетью, вы можете использовать их, не используя сервисы, или собирать данные о релятивном трафике на всех страницах в установленном порядке.

  • Pulsante +1 и социальный виджет Google+ (Google Inc.)
    Pulsante +1 и социальный виджет Google+, взаимодействующий с социальной сетью Google+, forniti da Google Inc.
    Персональные данные: Cookie и данные с использованием.
    Luogo del trattamento: США — Политика конфиденциальности
  • Pulsante Mi Piace и социальный виджет Facebook (Facebook, Inc.)
    Pulsante «Mi Piace» — это социальный виджет Facebook, связанный с обслуживанием взаимодействия в социальной сети Facebook, forniti da Facebook, Inc.
    Персональные данные: Cookie и данные об использовании.
    Luogo del trattamento: США — Политика конфиденциальности
  • Pulsante Tweet и социальный виджет Twitter (Twitter, Inc.)
    Пульсирующий твит и виджет социальных сетей Twitter с обслуживанием взаимодействия с социальной сетью Twitter, forniti da Twitter, Inc.
    Персональные данные: Cookie и данные с использованием.
    Luogo del trattamento: США — Политика конфиденциальности

PROTEZIONE DELLO SPAM

Эти сервисы анализируют трафик этого приложения, потенциально содержащее данные о личных сообщениях, тонко фильтрующих части трафика, сообщения и сообщения, содержащие спам.

  • Google reCAPTCHA (Google Inc.)
    Google reCAPTCHA — это служба защиты от спама от Google Inc.
    Персональные данные: Cookie и данные об использовании.
    Luogo del trattamento: США — Политика конфиденциальности

STATISTICA

Я обслуживаю контент, который предоставляет постоянный доступ к Titolare del Trattamento di monitorare и анализирует данные трафика и серверы, которые следят за составлением comportamento dell’Utente.

  • Google Analytics (Google Inc.)
    Google Analytics является веб-сервисом анализа для Google Inc. («Google»). Google использует персональные данные, которые позволяют использовать данные этого приложения, составить отчет и использовать другие услуги, связанные с Google.
    Google использует персональные данные для соревнований и персонализации собственных публичных сообщений сети.
    Персональные данные: Cookie и данные с использованием.Luogo del trattamento: США — Политика конфиденциальности — Отказ
  • Мониторинг преобразования Google AdWords (Google Inc.)
    Мониторинг преобразования Google AdWords — это служба статистики для Google Inc., которая является коллегой и проверенной сетью объявлений Google AdWords с азионами, которые вычисляют все внутренние запросы Applicazione.
    Персональные данные: Cookie и данные с использованием.
    Luogo del trattamento: США — Политика конфиденциальности
  • Мониторинг преобразования рекламы в Facebook (Facebook, Inc.)
    Мониторинг преобразований Facebook Ads — это служба статистики для Facebook, Inc., которая является коллегой и проверенной сетью анонсов Facebook с азионами, которые вычисляют все внутренние приложения для этого приложения.
    Персональные данные: Cookie и данные с использованием.
    Luogo del trattamento: США — Политика конфиденциальности

Приходите управлять установкой Cookie?

В соответствии с количественным указанием в этом документе, l’Utente può gestire le preferenze relative ai Cookie direttamente all’interno del proprio browser ed impedire — ad esempio — che terze parti posano installarne.Выберите предпочтительный браузер, и вы можете удалить файлы cookie, в том числе файлы cookie, в конечном итоге, если вы согласны со всеми установками файлов cookie в одном месте. È Важно отметить, что все ограничения в Cookie, являются функциональными для этого места, где требуется больше всего компромисса. Получайте информацию о том, как настроить Cookie в браузере с определенными параметрами: Google Chrome, Mozilla Firefox, Apple Safari и Microsoft Windows Explorer.

В caso di servizi erogati da terze parti, l’Utente può inoltre esercitare il proprio diritto ad opporsi al tracciamento informandosi tramite la policy della terza parte, tramite il link di opt out se esplicitamente fornito or contattando direttamente la direct.

Fermo restando quanto prev, il Titolare informa che l’Utente può avvaleri di Your Online Choices. Аттракционы рассказы об услугах позволяют получить предпочтение по обучению делла Маггиор, участвующее в публичных струнах.Il Titolare, pertanto, consiglia agli Utenti di utilizzare story risorsa in agiunta all informazioni fornite dal presente document.

Что такое балка перемычки | Размер перемычки

Самый важный момент в этой статье

Что такое балка перемычки?

Перемычка представляет собой балку , размещаемую через отверстия, такие как двери , окна и т. Д. В зданиях, чтобы выдерживать нагрузку от конструкции, расположенной выше. Окна и двери не должны быть конструктивными элементами дома.В деревянных конструкциях имеется балок , которые обычно называются коллектором и служат для той же цели

или

Перемычка представляет собой горизонтальный изгибающийся элемент , который перекрывает проемы в стенах для дверей , окна, вентиляторы, шкафы, и т. д.

Нагрузка от кирпичной кладки над проемом передается на стену за счет изгиба перемычки, так что рамы дверей, окон и т. д.не загружены чрезмерно. Концевые опоры для перемычки должны быть не менее 200 мм.

Ширина перемычек такая же, как у стены.

Всегда обеспечивайте соответствующую опору на концах перемычек. Следует соблюдать рекомендации производителя, но обычно слышимость составляет 150 мм (6 дюймов) с каждого конца.

Если вы не приложите достаточное количество концевых опор, перемычка выйдет из строя под нагрузкой.

Также прочтите: Что такое соты в бетоне | Причина | Лечение | Тип затирки

Размер балки перемычки

Ширина перемычки может быть равна толщине проема и глубине в диапазоне от l / 12 до l / 8 пролета.

Должна быть обеспечена минимальная ширина 4 дюйма (100 мм).

Типы перемычек балок.

  • Деревянная перемычка
  • Каменная перемычка
  • Кирпичная перемычка
  • R.C.C. Балка перемычки
  • Стальная перемычка
  • Балка перемычки из армированного кирпича
  • Балка перемычки из сборного железобетона

Также прочтите: Различия между гибким и жестким покрытием | Что такое тротуар | Тип покрытия

Деревянная перемычка (древесина)

Деревянные перемычки или деревянные перемычки — это самые старые виды перемычек , которые обычно используются на холмистой местности.

Эти перемычки дороги, имеют слабую конструкцию, склонны к гниению, и уязвимы для огня. Как показано на рис. иллюстрирует установку деревянной перемычки в стене.

Деревянная перемычка

Часто деревянные перемычки используются вместе с пластинами из низкоуглеродистой стали сверху и снизу, чтобы укрепить деревянные перемычки.

Древесина хорошего качества с некоторым покрытием с использованием подходящего консерванта используется только для перемычек, и оба конца этих перемычек поддерживаются строительным раствором на стенах.

Может быть цельным или может быть собран путем соединения г от 2 до 3 частей.

Иногда перемычки Tiber укрепляются стальными пластинами сверху и снизу. Такие перемычки называются перемычками

Каменная перемычка

Эти перемычки представляют собой каменную плиту типа с хорошей длиной, шириной и толщиной .

Каменные перемычки также можно использовать над проемами в кирпичных стенах (как показано на рис.).

Каменная перемычка

Как правило, каменные перемычки используются в строительных областях, где камень легко доступен.

Поскольку камень слаб на растяжение , его можно использовать только для небольших пролетов.

Их глубина выдерживается примерно на 1/10 пролета. Камни обрезаются по ширине стены и обрабатываются перед использованием в качестве перемычек.

Иногда облицованные каменные перемычки, используемые в зданиях , , придают очень хороший архитектурный вид.

Каменные перемычки слабы при растяжении и легко растрескиваются при вибрационных нагрузках. Таким образом, следует избегать применения этих перемычек в сейсмически активных зонах.

Также прочтите: Что такое сливовый бетон | Приложение | Смешайте Дизайн | Методология

Кирпичная перемычка

Кирпичные перемычки используются для создания небольших проемов с меньшими нагрузками.

Эти перемычки конструктивно не очень прочны и состоят из кирпичей, уложенных на торцевых или краях опор , упора или стен (как показано на рис.).

Кирпичная балка перемычки

Глубина кирпичной перемычки зависит от пролета и устанавливается на временном деревянном центрировании .

Кирпичи вместе с крестовинами подходят для строительства перемычек, потому что крестовины, заполненные раствором, образуют выступы, увеличивая сопротивление сдвигу торцевых швов.

Перемычки из кирпича застраиваются твердыми, хорошо обожженными, без трещин, острыми и прямыми краями кирпичей .

R.C.C. Балка перемычки

RCC заменила практически все другие материалы для перемычки.

Перемычки RCC огнестойкие, прочные, прочные и простые в изготовлении.

Обычная бетонная смесь для перемычки 1: 2: 4. Можно использовать простые бетонные перемычки с пролетом до 800 мм. Количество арматуры зависит от пролета.

Перемычки RCC можно монтировать на месте. Перемычки RCC удобны для пролетов до 2 м.

Кроме того, они увеличивают скорость строительства и дают достаточно времени для отверждения перед фиксацией.

Верх перемычки должен быть должным образом промаркирован смолой или краской , чтобы перемычка могла быть установлена ​​правильно.

Для монолитных перемычек ПКР подготавливается центровка , укладывается арматура, выполняется бетонирование и .

Солнцезащитные козырьки легко снимаются с перемычек.

Если внешний вид не важен, поверхность перемычки RCC остается открытой.Как показано на рис. показывает перемычку над стеной.

Армированная цементно-бетонная балка перемычки

Должен быть предусмотрен гибкий DPC, а подошва перемычки должна быть достаточно прочной, чтобы выдерживать нагрузку стены над ней.

Также прочтите: Что такое цемент | Тип цемента

Стальная перемычка

Одним из наиболее распространенных типов перемычек , используемых сегодня, является перемычка из конструкционной стали или угловой чугун.

Стальной уголок, имеющий форму буквы L, должен иметь толщину не менее 1/4 дюйма и ширину не менее 3W ’, чтобы выдержать стандартный 4-дюймовый каменный блок.

Уголки , подобные этому, можно устанавливать вплотную при строительстве 8-дюймовой стены. Для строительства стены толщиной 12 дюймов требуются три уголка, как показано на рис.

Стальная перемычка

При установке стальных перемычек над проемами следует помнить о некоторых важных моментах.

Каменщик должен проконсультироваться со спецификациями работы, чтобы определить подшипник перемычки (нагрузку, которую должна нести перемычка).

Перемычка должна иметь не менее 4 дюймов с каждой стороны проема в домах или небольших коммерческих зданиях.

Большинство уголков было вырезано из более крупного куска железа с помощью горелки.

В результате обжига на поверхности нижней и верхней частей уголка образуются маленькие стальные шарики.

Перед установкой борта утюга необходимо удалить с помощью молотка для кирпича.

Каменная кладка не ложится ровно на эти грубые сварные швы.

Это особенно важно, если гидроизоляция должна быть установлена ​​над перемычкой, так как грубая стальная поверхность может проткнуть ее.

Перемычка должна быть установлена ​​по вертикали и по уровню так, чтобы укладываемый на нее блок также находился в правильном положении.

Также важно, чтобы стальная перемычка была покрыта антикоррозийной краской.

Стальная перемычка должна быть отведена назад на 3/8 ″ — 1/2 ″ от поверхности стены, чтобы соединение из раствора могло быть образовано перед сталью без трещин, как показано на рис. Никогда не устанавливайте угловой железный уголок на стену, пока кладка под ним не затвердеет в достаточной степени, чтобы избежать провала.

Балка перемычки из армированного кирпича

Когда кирпичная перемычка требуется использовать на больших пролетах, ее армируют стальными стержнями .

Эти перемычки построены по тому же принципу, что и R.Перемычки C.C. Единственная разница в том, что вместо бетона используется кирпич хорошего качества.

Кирпичи уложены параллельными рядами таким образом, чтобы оставалось пространство шириной от 2 до 4 см в продольном направлении для вставки арматуры, т. Е. Стального стержня или стержней.

Эти пространства с армированием затем заполняются или заделываются богатым цементным двигателем или цементобетоном.

Балка перемычки из армированного кирпича

Также прочтите: Бетонирование в строительстве | Классификация | Недвижимость | Оценки | Преимущества и недостатки | Контроль качества

Сборная перемычка

Сборные железобетонные перемычки доступны по цене и обеспечивают прочную опору для таких конструкций, как кладка над дверными и оконными проемами.

Сборная перемычка

Понравился пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение —

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
