Длина оцилиндрованного бревна максимальная. Оцилиндрованное бревно – основные размеры, диаметр и советы по выбору

Целесообразность строительства из древесины неоспорима. Это и «экологическая чистота» бревен, и простота их обработки, и приемлемая цена – перечислять по пунктам рациональность такого выбора можно долго. Но при этом мало кто обращает внимание на некоторые сложности монтажа сруба.

Он ведется по различным технологиям – «в охлоп», «лапу» и так далее – которыми на профессиональном уровне владеют лишь единицы. Есть и еще один нюанс – асимметричность бревен, что усложняет процесс конопатки. В этом плане оцилиндрованное бревно – отличный вариант. О типовых размерах и некоторых особенностях продукции рассказывается в данной статье.

Далее диаметры обозначены в мм, длина – в м.

Диаметр

Основные, наиболее часто встречающиеся размеры следующие.

Следует сразу отметить, что на рынке встречается различный размерный ряд оцилиндрованных бревен, в зависимости от производителя. Это обусловлено, главным образом, типом оборудования, которым оснащено деревообрабатывающее предприятие. Рисунки все хорошо поясняют.

Вывод – при планировании покупки товара следует уточнять, бревна какого диаметра имеются на местном рынке.

Длина

В основном – 3 метра. Это некий стандарт практически для всех предприятий, так как такие оцилиндрованные бревна получится перевезти обычным транспортным (грузовым) средством. По индивидуальному заказу длина может быть до 12 – 13, но в этом случае уже понадобится спец/техника.

Калькулятор расчета количества и объема пиломатериалов

Рекомендации по выбору бревна оцилиндрованного

140 – 200

Такие, по сути, не очень толстые бревна не обеспечат сохранность тепла. Как правило, они приобретаются для возведения недорогих дачных домиков или строений, для которых отопление, исходя из специфики использования, не предусматривается.

220 – 280

Наиболее «ходовой» типоразмер оцилиндрованного бревна. Данный стройматериал используется практически по всей территории РФ для построек административного, хозяйственного и иного назначения, в том числе, и жилых домов в частном секторе.

˃ 280

Рубить срубы из бревен больших диаметров целесообразно или в регионах с очень низкими температурами, или при желании сэкономить на отоплении за счет снижения теплопотерь. Но последнее требует тщательных расчетов, так как увеличение размера образца влечет повышение нагрузки на фундамент. А это – дополнительные расходы. Соизмеримы ли они с предполагаемой экономией, тем более что такие оцилиндрованные бревна стоят дороже? Вот это и нужно оценить.

Остается добавить, что для снижения стоимости строительства наиболее рациональное решение – использование оцилиндрованных (равно как и иных) бревен разных диаметров, в зависимости от места укладки. Но только при условии, что порода древесины одна и та же.

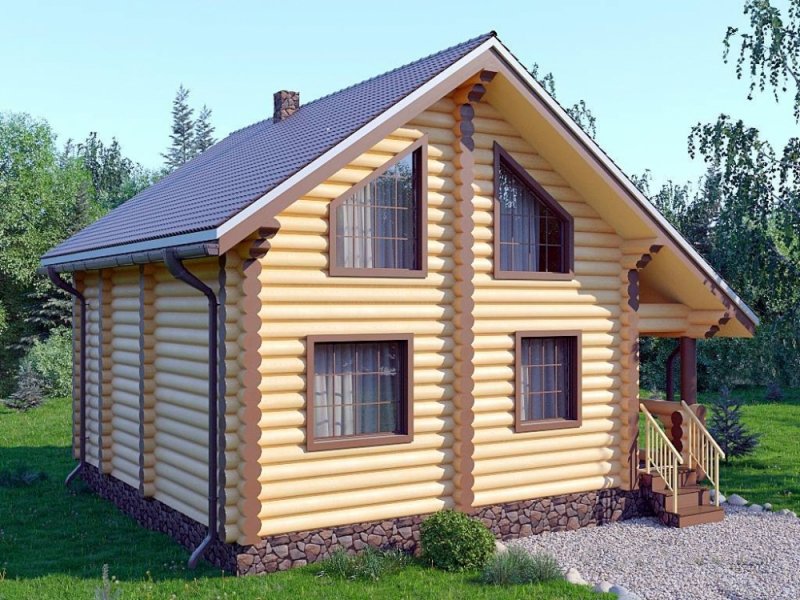

Оцилиндрованное бревно характеристики. Характеристики домов из оцилиндрованного бревна.

Рассмотрены основные достоинства домов из оцилиндрованного бревна.

Итак, вы хотите построить загородный дом. С чего же следует начинать? Правильно – с выбора строительного материала! Для того чтобы возвести за городом экологически безопасный, теплый, комфортный, красивый дом, лучше всего выбирать древесину. А наиболее популярной разновидностью древесного материала сегодня является оцилиндрованное бревно – обычное бревно он превосходит по техническим характеристикам, а клееный брус – по низкой цене.

Перечислим основные характеристики оцилиндрованного бревна, которые делают этот строительный материал столь популярным.

Бревно профилируется особым образом – поверхность материала становится идеально ровной. Это позволяет существенно сэкономить на отделке жилища, как наружной, так и внутренней.

Поскольку детали дома из оцилиндрованного бревна примыкают плотно, а утеплитель укладывается полосами, щелей между венцами не появится. Как следствие, стены дома будут непроницаемы для дождя, холода и ветра. А поскольку в здании нет щелей, древесина сохранится лучше – она будет более эффективно защищена от грибков и вызывающих гниение микроорганизмов. У такого дома выше теплотехнические характеристики, поскольку мостики холода отсутствуют.

Строя коттедж из оцилиндрованного бревна, не нужно выполнять конопатку – следовательно, постройка будет возведена быстрее, а трудоемкость будет ниже.

Стены дома дышат – т.е., даже в отсутствие вентиляционной системы в доме будет свежо. Вообще говоря, поддерживать в доме из оцилиндрованного бревна идеальный микроклимат несложно – зимой в помещениях тепло, а летом – прохладно.

Древесина высокоэкологична, абсолютно безопасна для тех, кто в этом здании проживает, а также оказывает ярко выраженное положительное воздействие благодаря фитонцидам и естественным смолам. А ее недостатки (гниение и пожароопасность) можно эффективно устранить при помощи антисептиков и антипиренов соответственно.

Деревянные строения отличаются своей оригинальностью. Если сравнивать их с унылыми и невзрачными бетонными зданиями или кирпичными постройками, то эстетичный вид дерева, безусловно, выигрывает. Следует ли напоминать о факте, который известен каждому ребенку, что дерево является материалом самой природы, и его экологичность прекрасно воздействует на наше здоровье.

0

Источник: https://domastroevo.ru/stati/ocb-chto-eto-takoe-ocilindrovannoe-brevno-ot-do-ya

Рабочий размер оцилиндрованного бревна. 4 Измерение длины и диаметра бревен

4. 1 Измерение длины бревна

При проведении измерений используют средства измерений, имеющие технические характеристики в соответствии с приложением А.
Длину прямых бревен измеряют как наименьшее расстояние(м) между двумя параллельными плоскостями, пересекающими полное поперечное сечение бревна у каждого торца перпендикулярно к его продольной оси (рисунок 1).

Рисунок 1

Рисунок 1

Длину бревна с кривизной измеряют таким же образом, как и длину прямого бревна (рисунок 2).

Рисунок 2

Рисунок 2 — Бревно с кривизной

Значение измеренной длины бревна уменьшают на величину припуска и допускаемое отклонение, установленные в ГОСТ 9462 и ГОСТ 9463 , но не более чем на 0,1 м, и округляют до ближайшего меньшего номинального значения.
Длину бревна следует фиксировать в метрах с точностью до второго знака после запятой.
(Измененная редакция, Изм. N 1 ).

4.2 Измерение диаметра бревна

4.2.1 При проведении измерений используют средства измерений, имеющие технические характеристики в соответствии с приложением А.
Диаметр бревна измеряют в долях сантиметра по длине перпендикуляра между двумя параллельными прямыми, касающимися боковой поверхности бревна с противоположных сторон. Перпендикуляр, по которому проводят измерение диаметра, должен располагаться под прямым углом к продольной оси бревна.
Если измеряемый диаметр бревна не превышает 20 см, то проводят одно измерение, располагая измерительный инструмент в направлении, обеспечивающем измерение среднего диаметра в измеряемом сечении. Для бревен, которые по визуальной оценке признают овальными, проводят два измерения диаметра, одно перпендикулярно к другому, и вычисляют среднеарифметическое значение.
Если измеряемый диаметр бревна превышает 20 см, а число таких бревен в партии менее 100 шт., то проводят два измерения диаметра, одно перпендикулярно к другому, и вычисляют среднеарифметическое значение.
Для определения объема бревна измеряют:
— верхний диаметр;
— нижний диаметр;
— срединный диаметр (диаметр на середине длины бревна). При этом измерения проводят без коры.

Размер чашки оцилиндрованного бревна. Изменение внутренней площади сруба при разных способах рубки

Знаете ли вы, что при одинаковых внешних размерах сруба, но разных способах рубки, площади внутренних помещений будут отличаться? Например, в срубе 6*6 при рубке «в лапу» внутренняя площадь составит 30,47 кв. метров, а при рубке «в чашу» — 25,4 кв. метров. Почему так происходит, рассмотрим на картинках.

Рубка сруба «в чашу»

При рубке в чашу мы получаем классический сруб – с характерным рисунком углов, когда бревна выступают за пределы стен (наружу). Эти выступы, называемые торцевым выносом бревна, предотвращают скалывание чаши и уменьшают внутренние размеры помещения на 20-30 см с каждой стороны сруба.

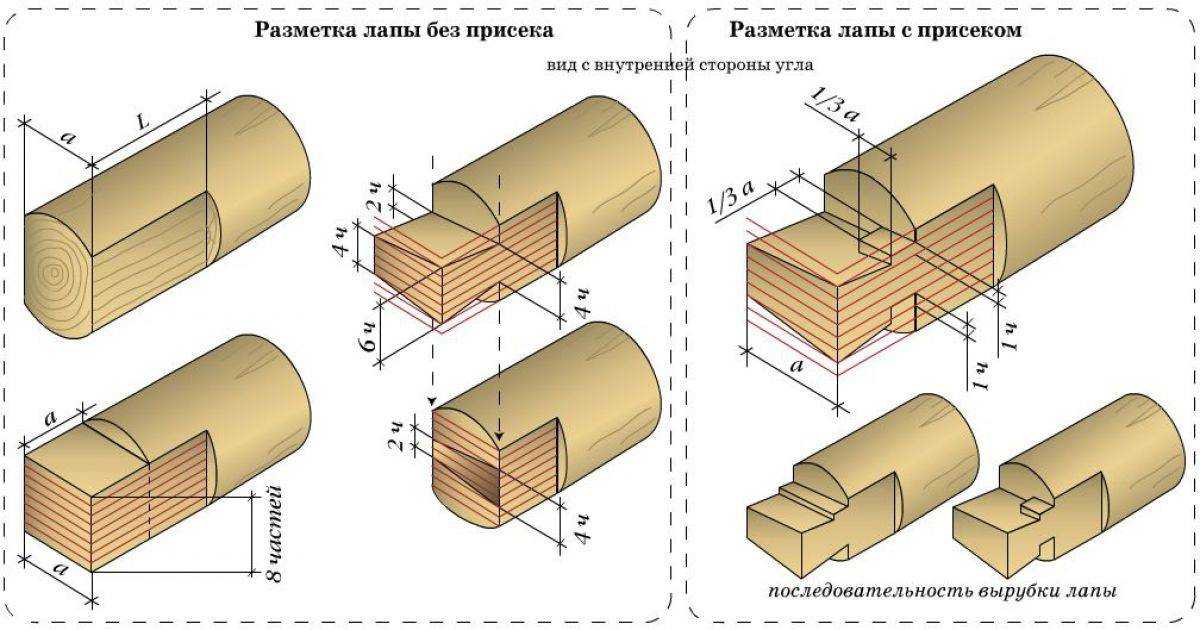

Рубка «в лапу»

При рубке в лапу бревна в стенах соединяются без внешних выступов. При этом мы выигрываем в площади комнат, условно теряя в экстерьере сруба.

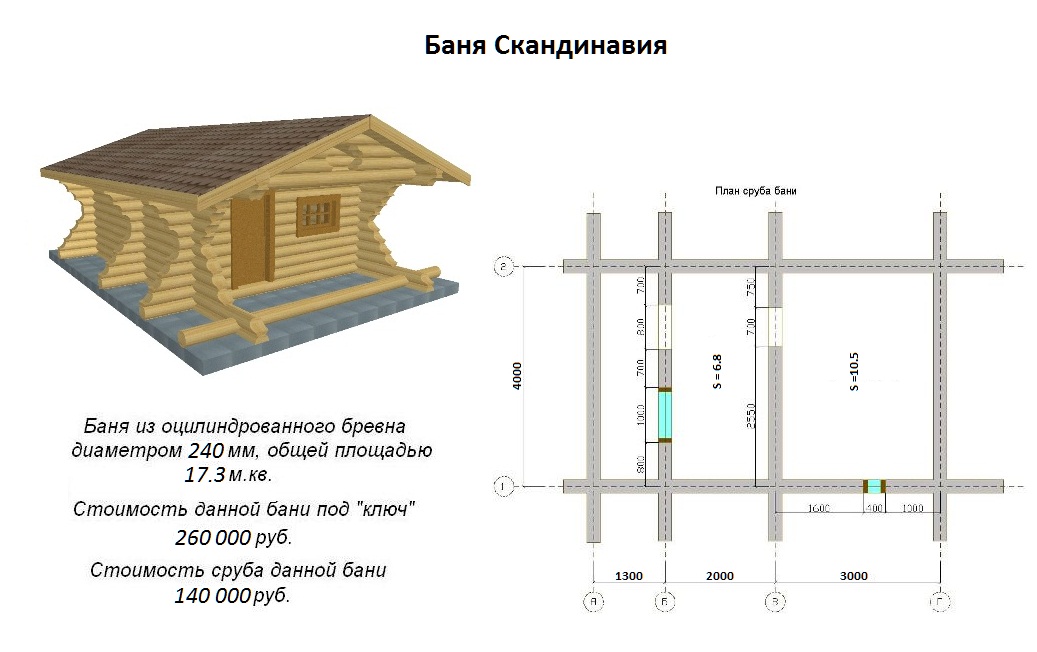

Теперь возьмем планы одного сруба и совместим их, чтобы увидеть как изменятся внутренняя площадь при разных способах рубки. Внешние размеры сруба обоих случаях равны 6 на 6 метров.

Изменение внутренней площади сруба 6*6 при равных внешних размерах

В таблице 1 приведены сравнительные размеры сруба 6*6 при толщине бревна 24 см.

При увеличении размеров сруба процентное отношение разницы полезной площади при разных способах рубки уменьшается. C 34,5% в срубе 3*3 до 8% в срубе 12*12.

Строим из оцилиндрованного бревна — размеры, характеристики и рекомендации

Содержание

При выборе того или иного строительного материала частный застройщик ориентируется не только на его стоимость, но и на возможность проведения работ самостоятельно. Это позволяет значительно сэкономить на оплате услуг специалистов, которая может превышать ½ всех затрат. Кроме того, значительное сокращение расходов достигается и обустройством фундамента более легкого типа, и применением бюджетных отделочных материалов, а иногда и отказом от дополнительной облицовки многих поверхностей.

С этой точки зрения растущая популярность оцилиндрованного бревна вполне объяснима, и сегодня мы его рассмотрим характеристики и размеры. Существует множество мнений об этом строительном материале, многие из которых оппоненты называют не иначе, как мифами. Попробуем разобраться.

Характеристики

Простота возведения постройки любого типа — все бревна строго калиброваны, что позволяет произвести точные расчеты и различные «подгонки» свести к минимуму. Рубка чашек под силу даже непрофессионалу, а неизменный диаметр на всем протяжении заготовки исключает возможность каких-либо перекосов конструкции, в отличие от обычного бревна, которое имеет форму усеченного конуса.

Можно услышать мнения, что и из необработанной древесины несложно построить дом, который простоит несколько десятилетий. Но при этом упускается из виду, что таких МАСТЕРОВ уже практически не осталось, а самостоятельно это будет сделать почти невозможно.

Особенность «оцилиндровки» и в том, что у Производителя можно заказать все детали дома по имеющемуся проекту. По сути дела, Заказчик получает готовый «конструктор» со всеми деталями и уже вырубленными чашками. Причем угол соединения бревен может быть любым.

• Равномерность усадки всех элементов сруба. Это – большой плюс.
•  Инертность материала. Он не поддается ржавчине, окислению и многим другим воздействиям.

Способность поддерживать неизменную температуру внутри здания — это позволяет экономить как на отоплении, так и на кондиционировании. «Оцилиндровка» хорошо удерживает тепло не только потому, что это древесина, но и из-за отсутствия щелей между бревнами благодаря идеальной укладке. Кроме того, качественная вырезка чашек в процессе производства значительно снижает теплопотери, так как в местах соединений бревен зазоры отсутствуют.

Экономичность. Во-первых, отделка производится минимальная, на усмотрение владельцев. Во-вторых, не нужно обустраивать мощный фундамент, который «съедает» довольно внушительную сумму. Ведь оцилиндрованное бревно значительно легче не только кирпича, но и древесины, которая не прошла обработку.

Кстати, это дает возможность вести строительство даже на «проблемных» грунтах, где возвести дом из другого материала не получится (например, из ж/б плит, кирпича).

Экологичность. Любая древесина – материал «дышащий». В рубленом доме всегда сохраняется благоприятный микроклимат.

 К недостаткам следует отнести то, что в процессе обработки на станке снимается верхний (защитный) слой древесины. «Сердцевина» более подвержена гнилостным процессам, поэтому оцилиндрованное бревно нуждается в особо качественной пропитке специальными средствами (антипиренами, антисептиками, УФ-составами). Несмотря на то, что она предусмотрена технологией изготовления, после возведения дома ее нужно произвести повторно, а лучше – несколько раз в первые полгода. И в процессе эксплуатации регулярно проводить подобные мероприятия.

Виды

Бревно может быть или просушенным, или естественной влажности. Согласно правилам, она не должна превышать 22%. При покупке нужно уточнить этот параметр. Чем ее уровень меньше, тем быстрее произойдет усадка, только после которой и можно приступать к отделочным работам.

Основные размеры

Как правило, многие производители выпускают на рынок продукцию с диаметром в пределах 140 – 320 мм. Но профессионалы советуют использовать при возведении любой постройки разные бревна.

140 – 200 мм

Такие заготовки более подходят для легких построек, эксплуатирующихся преимущественно в теплое время года, без включения отопительных приборов. Например, дачный домик. Хотя могут быть использованы и для строительства небольших по площади зданий.

220 – 280 мм

Бревна такого диаметра подходят для построек «среднего» класса, так как выдерживают большую нагрузку. Как правило, они хорошо подходят для средней полосы нашей страны. Причем они рекомендуются для домов с общей площадью от 250 м².

От 280 мм

Материал этого диаметра чаще применяется для северных регионов. Часто его используют в качестве декора для подчеркивания оригинальности и индивидуальности дома, укладывая в определенные места конструкции.

Рекомендации

Необходимо учитывать особенности климата региона. Например, для южных районов, если позволяют конструктивные особенности сооружения (нагрузка на несущие части), можно использовать бревна меньшего диаметра. Имеет значение и архитектура дома, особенно тип крыши и вид кровельного материала.

Здесь есть один нюанс — существует прямая зависимость между диаметром «оцилиндровки» и толщиной ствола дерева, используемого в качестве сырья. Изначально более толстая древесина обладает большей крепостью. Следовательно, снижается вероятность ее растрескивания или деформации в течение срока службы. Значит, увеличивается межремонтный период, снижаются затраты на эксплуатацию здания и поддержание его внешнего вида в надлежащем состоянии.

Если покупать оцилиндрованное бревно непосредственно у Изготовителя, то можно заказать практически любой диаметр. Однако это будет стоить довольно дорого, так как на производстве придется делать перестройку всех механизмов технологической линии. Хотя некоторые фирмы продают уже готовые бревна толщиной в 360, 380 мм.

Многое зависит от вида древесины. Из наиболее доступных по цене пород – сосна. Отличный материал – кедр, лиственница. Кстати, последняя идеально подходит для обустройства нижнего венца, так как при впитывании влаги со временем становится еще крепче.

 Необходимо учесть, что дом может возводиться из бревен разного диаметра, но порода дерева должна быть ОДНА!

При заказе нужно поинтересоваться, на каком оборудовании обрабатываются бревна. Если оно старое, изношенное, то в размерах будут большие погрешности, что усложнит процесс строительства, например, стыковку заготовок.

В новом доме из оцилиндрованного бревна не нужно включать отопительные приборы на полную мощность. Это приведет к неравномерности усадки разных частей здания и повлечет перекосы.

В качестве продукции можно убедиться, проверив наличие маркировки. «Серьезные» фирмы ее ставят на каждой заготовке.

 И напоследок – о долговечности. Срок службы дома из «оцилиндровки» в первую очередь зависит от мастерства строителя!

Как измерять деревья и бревна

Джон П. Слашер

Продажа древесины без измерения продукта аналогична продаже скота без взвешивания животных. Знание того, что вы должны продать, и обеспечение нескольких предложений могут означать много дополнительных долларов от ваших продаж древесины. С помощью профессионального лесничего решите, какие деревья готовы к продаже, затем измерьте их и отметьте пятнами краски на уровне груди и ниже уровня пня. Если деревья уже спилены, обработайте бревна перед отправкой на мельницу.

Департамент охраны природы штата Миссури бесплатно предоставит трость любому землевладельцу штата Миссури. Крейсерская палка представляет собой палку Билтмора с одной стороны и палку для взбивания бревен с другой стороны. Вы можете получить его в местном отделе лесного хозяйства Департамента охраны природы штата Миссури. Ваш круизный джойстик, а также таблицы объемов в этой публикации позволят вам вычислить объем либо в стоящих деревьях, либо в бревнах.

Прежде чем бревна или деревья можно будет купить или продать, необходимо определить их содержание по какому-то стандарту. Подножка для досок является наиболее распространенным стандартом, используемым для пиловочника и пиломатериалов. Досковой фут содержит 144 кубических дюйма пиломатериалов или эквивалент доски толщиной 1 дюйм, шириной 12 дюймов и длиной 1 фут.

Второй единицей измерения является шнур. Топливная древесина и целлюлозная древесина (древесина, используемая для производства бумаги) измеряются и продаются шнуром. Стандартный шнур представляет собой груду дерева высотой 4 фута, шириной 4 фута и длиной 8 футов. Он занимает 128 кубических футов пространства, но на самом деле не содержит 128 кубических футов дерева из-за воздушных пространств.

Топливная древесина и балансовая древесина часто нарезаются различной длины. Свая шириной 5 футов, высотой 4 фута и длиной 8 футов занимает 160 кубических футов и называется «длинным шнуром». Точно так же груда дерева высотой 4 фута и длиной 8 футов, разрезанная на куски длиной 1 или 2 фута, представляет собой «короткую веревку», занимающую менее 128 кубических футов.

Следующая формула может быть использована для определения количества стандартных шнуров в штабеле древесины:

Пример
Возьмите стопку бревен длиной 10 футов, шириной 6 футов и высотой 3 фута. Подставляя эти цифры в формулу получаем:

Другой единицей измерения, обычно используемой в Миссури, является «хордовый фут», который используется для измерения бондарных болтов. Эта единица основана на длине линии вдоль хорды болта. «Нога хорды» составляет 12 дюймов, измеренных вдоль хорды внутри коры, от «заболони до заболони» или от «сердцевины до сердцевины». Цены за фут хорды зависят в первую очередь от качества и количества сердцевины (красного дерева) в болте, а также от длины болта.

Бондарные болты различаются по длине, но чаще всего болты с «клинком» имеют длину 39 дюймов, а болты с головкой — 24 дюйма. Предполагаемый запас прочности по хорде в футах здоровых деревьев показан в Таблице 1.

Таблица 1
Объемы клепок и штреков в стоячих деревьях

Крепежные болты	Высота 39-дюймовых пропилов 7 009194 9 002194 9 , Д.Б.Х.							1	2	3	4	5	6	7
Volume in chord feet
12 inches	1.6	3.0
14 inches	2.8	5.4	7.0
16 inches	3.3	6.3	8.4	10.0
18 inches	3.9	7.4	10.7	13.7	16. 5	19.1
20 inches	4.2	8.2	12.	15.6	18.9	21.9	24.7
22 inches	4.9	9.4	13.6	17.6	21.5	25.0	28.3
24 inches	5.2	10.2	15.1	19.6	23.8	27.8	31.7
26 inches	6.0	11.6	16.8	21.8	26.7	31.2	35.4
28 inches	6.5	12.7	18.7	24.3	29.5	34.5	39.4
30 inches	9.3	16.0	22.5	28.7	34.7	40.3	45.2
32 inches	11.5	21. 9	31.2	37.9	44.4	50.6	56.6
34 inches	12.2	24.1	35.6	46.0	55.3	62.0	68.5
36 inches	14.1	27.2	39.4	51.3	62.8	73.2	82.5

Heading bolts	Number of 24-inch cuts
D.B.H.	1	2	3	4	5	6	7	8	9	10
	Volume in chord feet
18 inches	4.6	9.2	13.7	18.1	22.3
20 inches	5. 1	10.2	15.2	20.1	24.9	29.5	34.0	38.4	42.7
22 inches	5.6	11.2	16.7	22.1	27.3	32.4	37.3	42.0	46.5	50.7
24 inches	6.1	12.0	17.6	22.9	27.9	32.6	37.0	41.0	44.9	48.5
26 inches	6.7	13.1	19.2	25.0	30.5	35.7	40.6	45.2	49.	53.0
28 inches	7.2	14.1	20.7	27.0	33.0	38.7	44.1	49.2	54.0	58.5
30 inches	7. 7	15.1	22.2	29.0	35.5	41.7	47.6	53.2	58.5	63.5
32 inches	8.2	16.	23.7	31.0	38.0	44.7	51.1	57.2	63.0	68.5

Data from MU AGR. БЫВШИЙ. СВК. CIR 671 и ЕХ. СВК. Kansas State University, 3A-574-4-500

Объемный состав бревен и деревьев на корню

Объем древесины на деревьях на корню можно оценить, получив два измерения и применив их к таблицам объемов в масштабе деревьев. Двумя измерениями являются диаметр и коммерческая высота.

После освоения методов определения диаметра и высоты дерева становится относительно легко определять его объем. Для стоячих деревьев это можно сделать, проверив таблицу объемов деревьев (таблица 2), которая представляет собой просто таблицу объемов деревьев, соответствующих разным высотам и диаметрам деревьев.

Измерение длины бревна или группы бревен в футах называется масштабированием бревен. Единственное оборудование, необходимое для взвешивания бревен, — это критерий и логарифмическая линейка (таблица 3). Чтобы ускорить «масштабирование», скейлер бревен использует линейку для масштабирования. Масштабная линейка служит критерием, и на ней напечатано правило журнала, по которому можно прочитать содержимое журнала по мере его измерения.

При расчете объемов стоящих деревьев землевладельцы должны быть уверены, что они считывают данные из таблицы объемов деревьев, а при измерении бревен — что их объемы взяты из правила регистрации. Сравнение таблиц 2 и 3 покажет, почему это важно.

Другим фактором, который следует знать, является различие между различными правилами ведения журналов. Из-за определенных факторов выход пиломатериалов из бревен может варьироваться. Эти факторы привели к разработке более 50 правил регистрации в США. Международное правило регистрации 1/4 дюйма (таблица 3) и правило регистрации Дойла (таблица 4) являются двумя наиболее часто используемыми правилами в Миссури. Международное правило учитывает конусность бревна и, вероятно, является наиболее точным, но оно требует, чтобы на лесопилке был хороший пильщик и хорошее оборудование для распиловки предполагаемых объемов.

Таблица 2
Объем деревьев в футах ¹ по классам диаметра и высоты (Международные правила — класс формы 76)

D.B.H.	Number of 16-foot logs in trees
	1/2	1	1-1/2	2	2-1/2	3	3-1/2
	Объем в бортовых футах
10 дюймов	21	34	44	55
12 inches	30	52	68	85	98
14 inches	42	74	99	124	143	162
. 0022 226	246
18 inches	74	129	175	221	259	297	325
20 inches	92	162	220	279	328	377	413
22 inches	112	198	271	344	406	467	514
24 inches	133	237	326	415	491	567	622
26 inches	158	284	392	500	592	684	755
28 дюймов	187	331	458	585	696	806
381	529	677	805	933	1029
32 inches	254	435	606	776	926	1077	1192
34 inches	291	493	687	881	1054	1227	1359
36 inches	333	559	782	1006	1205	1404	1557
38 inches	374	624	874	1125	1354	1582	1754
40 inches	415	693	974	1256	1510	1764	1962

Таблица 3
Содержание бревен в футах в соответствии с Международными правилами с использованием пилы с пропилом 1/4 дюйма

Таблица 4
Содержимое плат-ноги в соответствии с логарифмическим масштабом Doyle
Содержимое платы FOUTS в соответствии с Log Scale Doyle. 0006

Diameter	Length of log (feet)
	6	8	10	12	14	16
	Contents in board feet
8 inches	6	8	10	12	14	16
9 inches	9	13	16	19	22	25
10 inches	14	18	23	27	32	6
11 inches	18	25	31	37	43	49
12 inches	24	32	40	48	56	64
13 inches	30	41	51	61	71	81
14 inches	38	50	63	75	88	100
15 inches	45	61	76	91	106	121
. 0023	106	127	148	169
18 inches	74	98	123	147	172	196
19 inches	84	113	141	169	197	225
20 inches	96	128	160	192	224	256
21 inches	108	145	181	217	253	289
22 inches	122	162	203	243	284	324
23 inches	135	181	226	271	316	361
24 inches	150	200	250	300	350	400
25 inches	165	221	276	331	386	441
26 inches	182	242	303	363	424	484
27 inches	198	265	331	397	463	529
28 inches	216	288	360	432	504	576
29 inches	234	313	391	469	547	625
30 inches	254	338	423	507	592	676

МЕЖДЫ МАССИОННЫЕ ЛОГОВЫ Хотя масштабирование бревен не так точно, как фактический подсчет пиломатериалов после распиловки, оно имеет определенные преимущества.

Практика масштабирования может различаться в зависимости от региона. Следовательно, эти методы должны быть согласованы до продажи пиловочника. Стандартные методы измерения бревна:

Диаметр
измеряется на узком конце, внутри коры и с точностью до дюйма. Для бревен некруглой формы следует брать средние диаметры. Например, бревно диаметром 10,0 дюймов в одном направлении и 11,2 дюйма в другом направлении будет иметь в среднем 10,6 дюйма. Это будет масштабироваться как 11-дюймовое бревно.

Длина
обычно измеряется до четного числа футов, такого как 8, 10, 12 и т. д. Если бревна нарезаются на длину между этими четными числами, то длина называется до меньшего четного числа, а не до ближайшего четное число. Например, бревно размером 15 футов 7 дюймов будет масштабироваться как 14-футовое бревно, а не как 16-футовое бревно. На практике допускается дополнительная длина около 3 дюймов. Это позволит обрезать необработанные концы досок, отпиленных от бревна.

После измерения диаметра и длины логарифмическая линейка используется для определения объема доски в футах. Поскольку правила бревен строятся на основе здоровых, прямых бревен и не учитываются дефекты, потери объема из-за дефектов должны рассчитываться отдельно и вычитаться из общей шкалы, заданной правилом бревен. Имеются руководства для оценки количества дефектов в журналах.

Измерение лесоматериалов на корню

Лесоматериалы часто продаются на корню, что означает, что они продаются на корню, а не на распиленные продукты, такие как бревна, столбы и балансовая древесина. Чтобы определить объем дерева, его d.b.h. (диаметр высота груди) и товарный рост должны быть определены. Когда эти два измерения известны, объем дерева можно считать непосредственно из таблицы объемов дерева.

Измерение диаметра на высоте груди (d.b.h.)

Измерение диаметра древесины на корню производится на высоте груди, которая находится на высоте 4-1/2 фута над землей, поскольку она находится над выпуклостью основания большинства деревьев.

Двумя наиболее часто используемыми инструментами для измерения диаметра дерева являются рулетка и рулетка. Лента диаметра показывает диаметр дерева путем измерения окружности. Он основан на том, что длина окружности равна диаметру окружности, умноженному на 3,14. Следовательно, каждое деление на ленте находится на расстоянии 3,14 дюйма друг от друга, при этом каждое деление соответствует 1 дюйму диаметра дерева. Лента диаметра оборачивается вокруг дерева на уровне груди, и диаметр считывается непосредственно с ленты.

Рулетка измеряет не так точно, как рулетка, но гораздо быстрее. Он основан на системе подобных треугольников (одинаковые углы, но разные длины сторон) для определения расстояний на стержне, соответствующих каждому дюйму диаметра.

Чтобы использовать джойстик, держите его горизонтально на расстоянии 25 дюймов от глаз (около вытянутой руки для обычного человека) и прислоните его к дереву на уровне груди. Убедитесь, что у вас есть сторона «измерения диаметра» (передняя) палки к вам, а не сторона масштабирования бревна (задняя). Совместите нулевой конец с внешней стороной дерева. Затем, не двигая головой и используя только один глаз, посмотрите на другую сторону дерева и прочитайте цифру, ближайшую к тому месту, где ваш взгляд пересек палку и край дерева. Это число является оценкой диаметра дерева на высоте груди.

Важно двигать глазами, а не головой, иначе показания будут неверными.

Если дерево не круглое, сделайте еще одно измерение под прямым углом к ​​первому и усредните два показания.

Измерение товарной (пригодной для использования) высоты

Высота отдельного дерева обычно измеряется от 6-дюймового пня до точки на стволе, за которой не могут быть распилены товарные пиловочники или другие продукты. Для пиловочника (16-футового бревна) товарная высота обычно соответствует диаметру верхушки не менее 8 дюймов. Кордвуд (короткие бревна, называемые «болтами») может иметь диаметр около 4 дюймов. Важно отметить, что товарная вершина может располагаться на стволе ниже, чем упоминалось ранее, если товарный вид ограничен разветвлением, большими ветвями или деформацией.

Для измерения высоты используйте ту часть передней части джойстика, которая отмечена как «количество 16-футовых бревен».

• Начиная с пятки у основания дерева, отойдите на расстояние 50 футов. Подойдите к отверстию, которое позволит вам увидеть дерево, которое вы измеряете. Не ходите вверх или вниз по склону больше, чем необходимо, но старайтесь оставаться как можно ближе к тому же уровню, что и основание дерева.
• Решите, где будет сделан последний пропил, когда дерево будет распилено на бревна (товарная высота дерева).
• Держите джойстик на расстоянии 25 дюймов от глаза (длина руки для обычного человека), но в вертикальном положении. Убедитесь, что сторона палки с «количеством 16-футовых бревен» направлена ​​к вам.
• Перемещайте палку вверх или вниз до тех пор, пока ее нижний конец не окажется на уровне линии вашего взгляда до высоты пня на дереве.
• Не двигая головой, переместите взгляд вверх к точке, которая, по вашему мнению, является полезной длиной дерева. Точка, в которой линия вашего взгляда пересекает палку, соответствует показаниям 16-футового бревна. Убедитесь, что ручка находится в вертикальном положении и не наклонена вперед или назад. Сделайте чтение с точностью до ближайшего полулога.

Если необходимо пройти более 50 футов, чтобы хорошо видеть дерево, вы можете пройти вдвое большее расстояние, а затем удвоить показания, полученные с палки. Немного попрактиковавшись в походах по древесине, вы обнаружите, что вам не нужно измерять товарную высоту всех деревьев. Лесники обычно измеряют несколько штук в течение дня круиза, просто чтобы «проверить на глаз», но большая часть оценки высоты выполняется на глаз, а не путем измерения при подсчете пиломатериалов.

Вычисление объема стоящих деревьев

• Прочтите левый столбец таблицы объема деревьев (таблица 2), озаглавленный «Диаметр высоты груди», и найдите диаметр дерева.
• Прочитайте таблицу в нужной колонке, чтобы узнать количество 16-футовых бревен в дереве и найдите объем в дощатых футах.
• Помните, что Международные правила очень точны и что здоровые бревна или деревья будут распиливаться очень близко к указанному количеству футов досок. Однако, если дерево или бревно слишком криво или дефектно, необходимо будет соответственно уменьшить объем. Качество бревна и сорт материала, из которого оно будет производиться, часто влияют на цену, которую вам предложат за него.

Ножки компьютерной доски в бревнах

На обратной стороне круизной палки Департамента охраны природы штата Миссури находится Международное правило для журналов. Чтобы воспользоваться правилом, считайте с палочки количество досок в бревне той длины, которую вы измерили. (Длина бревна в футах напечатана в левой колонке на палочке и читается как 8, 10, 12, 14 и 16.) Диаметры (в дюймах) напечатаны на верхней части палки. Точка пересечения столбцов диаметра и длины бревна дает основание доски в бревне, если бревно прямое и прочное. Дефекты должны быть вычтены.

Вычисление дров

В таблице 5 приведены приблизительные оценки количества дров, которые можно получить из деревьев разного диаметра и высоты. Таблица читается так же, как том дерева и таблицы правил журнала.

Таблица 5
Объем шнура

D.B.H.	Высота в количестве 8-футовых болтов
	1	2	3	4	5	6
	Volume in cords — unpeeled
6 inches	0.02	0.03	0.04	0.06
8 inches	0.03	0.05	0.07	0.09	0,12	0,14
10 дюймов	0,05	0,07	0,10	0,13	0,17	0,17
0,17
0,17	0,17	.0021	12 inches	0.07	0. 10	0.14	0.18	0.22	0.27
14 inches	0.10	0.13	0.18	0.23	0.29	0.35
16 inches	0.12	0.17	0.22	0.29	0.36	0.44
18 inches		0.20	0.27	0.35	0.44	0.53
20 inches		0.25	0.32	0.42	0.52	0.63

Taken from Technical Note 202, Lakes States Forest Experiment Station, Университетская ферма, Сент-Пол, Миннесота, 1943 г. Объем – это объем стебля выше культи на один фут в стандартных неочищенных шнурах (стандартный шнур составляет 4 фута x 4 фута x 8 футов). Высота — это количество пригодных к использованию 8-футовых болтов с переменным верхним диаметром, не менее 4 дюймов внутри коры.

Несколько советов по управлению лесными массивами

• Устраните лесные пожары и чрезмерный выпас скота из вашей древесины.
• Не продавайте деревья хорошего качества, пока они не созреют. Обычно это означает 18 дюймов или более в диаметре на высоте груди.
• Не продавайте древесину, пока не будете знать, что вы продаете в терминах досковых футов или других единицах измерения.
• Перед закрытием сделки составьте договор купли-продажи. Образцы договоров можно получить у лесничего вашей фермы или лесничего MU Extension.
• Относитесь к лесу так же, как к любой другой культуре. Управляйте им, чтобы поддерживать надлежащее количество деревьев хорошего качества на акр. Обратитесь к своему леснику на ферме или к специалисту MU Extension за помощью в управлении лесными массивами на ферме или напишите лесничему штата, Департамент охраны природы Миссури, Джефферсон-Сити, Миссури, 65101, или леснику MU Extension, MU, Колумбия, Миссури, 65201.

Перейти к основному содержанию

Перейти к основному содержанию

Просмотр сообщений журнала (измерение)

Важной функцией сетевой безопасности является сбор сообщений от ваших систем безопасности, частая проверка этих записей и сохранение их в архиве для будущая ссылка. Система журнальных сообщений WatchGuard создает файлы журналов с информацией о событиях, связанных с безопасностью, которые вы можете просматривать, чтобы отслеживать безопасность и активность вашей сети, выявлять угрозы безопасности и устранять их.

Файл журнала представляет собой список событий вместе с информацией об этих событиях. Событие — это одно действие, происходящее в Firebox. Примером события является отклонение пакета Firebox. Ваш Firebox также может собирать информацию о разрешенных событиях, чтобы дать вам более полную картину активности в вашей сети.

Из Dimension вы можете просматривать сообщения журнала для подключенных серверов Fireboxes, FireClusters или WatchGuard, которые отправляют сообщения журнала на ваш сервер Dimension. Диспетчер журналов позволяет вам просматривать сообщения журнала из вашего Firebox за любой указанный вами период времени, если сообщения журнала были сгенерированы в выбранный период времени.

Когда Dimension сохраняет сообщения журнала, метки времени преобразуются в часовой пояс UTC. Когда вы просматриваете отчеты в Dimension, отметки времени отображаются в вашем местном часовом поясе.

Сообщения журнала отправляются на ваш сервер Dimension в формате XML (обычный текст) и шифруются для передачи с помощью соединения SSL (256-разрядный AES). Данные журнала не шифруются, пока хранятся в базе данных сообщений журнала сервера Dimension.

На вкладках страницы Devices отображаются все Fireboxes и FireClusters, которые отправляют сообщения журнала на ваш сервер Dimension. 9На странице 1985 Servers отображаются все серверы WatchGuard, которые отправляют сообщения журнала на ваш сервер Dimension. На этих страницах вы можете выбрать любой Firebox, FireCluster или сервер, чтобы просмотреть сообщения журнала для этого Firebox, FireCluster или сервера, даже если статус Connected равен No . Когда вы выбираете Firebox, FireCluster или сервер, появляется страница сообщений журнала с графиком частоты журналов в верхней части списка сообщений журнала, который показывает диапазон данных сообщений журнала для выбранного вами Firebox, FireCluster или сервера. Настройкой по умолчанию для графика частоты журнала является столбчатая диаграмма, но вы также можете видеть данные в линейной диаграмме. Вы можете выбрать временной диапазон для просмотра сообщений журнала. Вы также можете отфильтровать список сообщений журнала по типу и выполнить поиск в сообщениях журнала для конкретных сведений о данных журнала.

Если вы измените имя FireCluster, чтобы увидеть сообщения журнала, созданные FireCluster до того, как вы изменили имя, вы должны выбрать FireCluster по имени, указанному для него при создании этих сообщений журнала. После изменения имени FireCluster необходимо выбрать FireCluster по новому имени, чтобы просмотреть сообщения журнала, созданные после изменения имени.

Информация, доступная в списке сообщений журнала, зависит от выбранного типа журнала.

Просмотр сообщений журнала

1. Чтобы просмотреть сообщения журнала для ваших Firebox или FireCluster, выберите Home > Devices .
   Откроется страница «Устройства» с выбранной вкладкой «Список».
   Чтобы просмотреть сообщения журнала для группы Fireboxes, выберите Главная > Группы .
   Чтобы просмотреть сообщения журнала для сервера WatchGuard, выберите Домашняя страница > Серверы .
2. Выберите Имя Firebox, кластера, группы или сервера.
   Откроется страница Инструменты > Панель управления.
3. В раскрывающихся календарях Start и End выберите дату и время начала и окончания для сообщений журнала, затем нажмите Apply .
4. В разделе ЖУРНАЛЫ выберите Диспетчер журналов .
   Появляются сообщения журнала для выбранного устройства, кластера или сервера, при этом сообщения журнала трафика отображаются по умолчанию.
г.

Пример страницы сообщений журнала для Firebox.

5. Чтобы отфильтровать сообщения журнала для Firebox по другому типу журнала, нажмите кнопку типа журнала.
   Этот параметр недоступен для серверов. Список сообщений журнала изменится и будет включать только сообщения выбранного типа журнала.
6. Чтобы просмотреть линейную диаграмму данных сообщений журнала, щелкните .
   Чтобы просмотреть гистограмму данных сообщений журнала, щелкните .
   Это настройка по умолчанию.
7. Чтобы увеличить часть графика частоты журнала и увидеть меньший набор данных, наведите курсор мыши на график, удерживайте левую кнопку мыши и перетащите курсор, чтобы выбрать временной диапазон.
   Список сообщений журнала обновляется в соответствии с вашим новым выбором и отображается на графике частот журнала.
8. : Чтобы вернуться к исходному времени, нажмите .
9. Чтобы просмотреть более подробную информацию о сообщении журнала в списке, щелкните это сообщение журнала.
   Откроется диалоговое окно с дополнительной информацией о выбранном сообщении журнала.

10. Чтобы скопировать содержимое сообщения, выделите текст сообщения, щелкните правой кнопкой мыши выделенный текст и выберите Скопируйте или нажмите Ctrl+C на клавиатуре.

Поиск сообщений журнала

Вы можете использовать функцию поиска для уточнения сообщений журнала, которые появляются для любого из ваших Firebox или серверов. На странице Сообщения журнала можно выполнить простой поиск, чтобы отфильтровать сообщения в списке Сообщения журнала .

Информацию о том, как выполнить расширенный поиск сообщений журнала Firebox, см. в разделе Поиск сообщений журнала устройства в WebCenter. Параметры расширенного поиска недоступны для серверов.

Для запуска поиска на странице сообщений журнала :

1. В текстовом поле Search введите текст для поиска в сообщениях журнала.
2. Щелкните .
   Отображение сообщений журнала обновляется и включает только те сообщения журнала, которые соответствуют параметрам поиска.

См. Анализ временных интервалов

Диаграмма Анализ временных интервалов представляет собой круговую диаграмму, показывающую общее количество сообщений журнала, среднюю скорость поступления сообщений журнала (в минуту или в секунду) и процентную долю каждого типа журнала.

Чтобы просмотреть временной анализ для Firebox:

1. В списке Devices выберите Name Firebox.
   Открывается страница сообщений журнала для выбранного устройства, на которой отображаются только сообщения журнала трафика.
2. В раскрывающемся списке Действия выберите Анализ временного среза .
   В новом диалоговом окне появится диаграмма анализа временных интервалов.

Экспорт сообщений журнала

Вы можете экспортировать сообщения журнала для любого устройства или сервера в файл CSV. При экспорте сообщений журнала создается CSV-файл с сообщениями журнала, которые были доступны для выбранного вами устройства в указанном диапазоне времени. Этот CSV-файл автоматически добавляется в ZIP-файл. Имя файла CSV, включенного в ZIP-файл, представляет собой диапазон дат и времени для сообщений журнала в файле. ZIP-файл содержит текстовый файл с параметрами поиска. Имя ZIP-файла представляет собой серийный номер устройства, а также диапазон дат и времени для сообщений журнала. Если вы решите сохранить ZIP-файл в папку на вашем компьютере, вы можете указать любое имя файла.

1. В списке Устройства выберите Имя устройства.
   Откроется страница сообщений журнала для выбранного устройства.
2. В раскрывающемся списке Действия выберите Экспорт журналов (.csv) .
   Для ZIP-файла открывается диалоговое окно открытия файла.
3. Выберите, следует ли открыть ZIP-файл или сохранить его на своем компьютере.
г.
4. Нажмите OK .
5. Если вы сохраните файл, выберите местоположение.
6. (Необязательно) Введите имя ZIP-файла.
7. Нажмите Сохранить .
   ZIP-файл сохраняется в указанном месте на вашем компьютере.
8. : Найдите место, где вы сохранили ZIP-файл, и откройте его.
9. Извлеките файл CSV.

Теперь вы можете открыть CSV-файл и просмотреть сообщения журнала или импортировать CSV-файл в другую программу. При экспорте сообщений журнала в CSV-файл часовой пояс, отображаемый в файле, соответствует местному времени на клиентском компьютере.

См. также
