Что такое мауэрлат

Автор Кровельщик На чтение 8 мин Просмотров 2.5к. Обновлено 28.09.2022

Кровля начинается с мауэрлата. Стропильная кровля – вариант для защиты индивидуального дома от внешних воздействий. Она красива и надёжна. Основными конструктивными элементами стропильной системы являются мауэрлат, стропила и ригель. Существуют варианты кровель без ригеля.

От качества монтажа и выбора материалов этих конструкций во многом зависит качество всей кровли. Они обеспечивают прочность и жёсткость системы.

Содержание

1. Что такое мауэрлат и зачем он нужен?
2. Размеры мауэрлата
3. Длина
4. Сечение
5. Объём древесины и масса
6. Крепление стропил
7. Способы закрепления на стену
8. Соединение мауэрлата по длине
9. Инструменты и материалы для работ

Что такое мауэрлат и зачем он нужен?

Мауэрлат

Мауэрлат выполняет две функции. Во-первых, равномерно распределяет нагрузку от стропил по всей горизонтальной поверхности стены. Во-вторых, обеспечивает соединение стропильной системы со стенами здания.

Конструктивный элемент обеспечивает пространственную жёсткость всей стропильной системы, связывая стропила между собой.

Мауэрлат может быть нескольких видов:

1. сплошной деревянный брус с сечением не менее 100 на 100 миллиметров;
2. деревянная доска, усиленная в местах опирания стропил дополнительными накладками;
3. прерывистый мауэрлат, брус укладывается только непосредственно в местах опирания стропил с припусками.

Мауэрлат необходим в домах, построенных из мелкоразмерных материалов, таких как кирпич, керамический камень, бетонные блоки. В домах из брёвен или бруса мауэрлатом может быть последний элемент стены, который необходимо прочно закрепить с предыдущими.

В домах каркасной конструкции нет необходимости в этом элементе.

Кирпичная стена и дерево имеют разную теплопроводность и, как следствие, разную температуру. В месте их соединения может образовываться конденсат, который вызывает гниение древесины. Чтобы этого избежать необходима гидроизоляция, предусматривают промежуточный слой между мауэрлатом и стеной из рубероида — , линокрома или других гидроизоляционных материалов.

Размеры мауэрлата

Размеры мауэрлата – это его сечение и общая длина. Зная их, можно вычислить необходимую массу и объём древесины. Рассчитать размеры деревянного мауэрлата достаточно просто.

Длина

Для разных конструктивных систем кровли длина мауэрлата высчитывается по-разному.
Для односкатной и двускатной крыши длина мауэрлата будет равняться сумме длин продольных стен здания по замеру изнутри. Для вальмовых и шатровых крыш, у которых опирание стропил происходит по всем четырём сторонам, длина бруса будет равна периметру здания по внутреннему обводу.

В общем случае нужно сложить длины всех стен, на которые будут опираться стропильные ноги.

Сечение

Минимальное сечение бруса принимается 10 на 10 сантиметров. Такие размеры подойдут для опирания стропил с небольшим пролётом и сечением. При расстоянии в плане от мауэрлата до конька более 3 — 4 метров размеры стоит увеличить.

Сечение мауэрлата может принимать размеры, указанные в сортаменте древесины. Брус может быть от 10 до 20 сантиметров с шагом размера 2,5.

Объём древесины и масса

Объём древесины на устройство мауэрлата можно найти умножив площадь сечения в метрах на длину бруса.

Чтобы найти массу, полученное число умножается на плотность материала. Для ели плотность составляет 450 килограмм на метр кубический, для сосны — 520, берёза – 650, дуб – 690.

Чаще всего, для закупки необходимого количества древесины, используют объём. По нормативным документам в расчёт следует закладывать дополнительно 3% неучтённых расходов. Для большей уверенности при самостоятельном строительстве лучше прибавить к получившемуся объёму 5%.

Крепление стропил

Существуют два способа закрепления стропил – жёсткое и скользящее.

Древесина под действием влажности и высоких температур может расширяться, чтобы скомпенсировать эти изменения, применяется шарнирное или скользящее соединение. Один из элементов конструкции в этом случае может свободно перемещаться. Оно используется при наслонных и висячих стропилах. Может быть выполнено закрытым и открытым.

1. закрытое соединение производится посредством уголков, прикрепляющихся к мауэрлату с двух сторон. Каждый уголок имеет проушину, в которую устанавливается пластина с двух сторон прикрепляющаяся к стропилу.
2. открытое соединение отличается от закрытого только тем, что вместо проушины для крепления пластины у уголка имеется загиб верхней части вертикальной полки.

Шарнирное закрепление

Жёсткое крепление мауэрлата осуществляется при комбинированной стропильной системе, включающей в себя элементы и наслонных, и висячих стропил. Все элементы связаны и не имеют возможности сдвигаться относительно друг друга.

Закрепление осуществляется врубкой с последующей фиксацией стропильных ног уголками или специальными LK-креплениями. Детали прокручиваются саморезами.

1. крепление уголками происходит с двух сторон и обеспечивает требуемую жёсткость;
2. крепление уголками без запила .Такие детали имеют более высокие полки и требуют большего количества саморезов. Стропильная нога опирается на мауэрлат сверху без врубки;
3. LK-детали существуют различных размеров, что позволяет подобрать их под нужную толщину бруса или доски. Вне зависимости от размеров толщина крепления составляет 2 миллиметра. Такое закрепление обеспечивает максимальную надёжность и жёсткость конструкции;
4. установка стропил между двумя досками позволяет не использовать дополнительные металлические крепления. Такой способ подходит в тех случаях, когда обеспечить необходимый уклон кровли можно только небольшим поднятием стропильной ноги над мауэрлатом. В этом случае на мауэрлат вертикально по обе стороны от стропила устанавливаются две доски. Крепление элементов между собой можно производить с помощью гвоздей или металлических шпилек.

Прикреплённые к мауэрлату, к балкам перекрытия стропила дополнительно связываются со стеной с помощью скрутки из стальной проволоки, которая крепится ершом в кладке. Такое мероприятие стоит проводить не реже, чем через одну стропильную ногу.

Способы закрепления на стену

Правильное закрепление мауэрлата на стены обеспечит его надёжную работу.

Узлы крепления в зависимости от типа основания выполняются четырьмя способами.

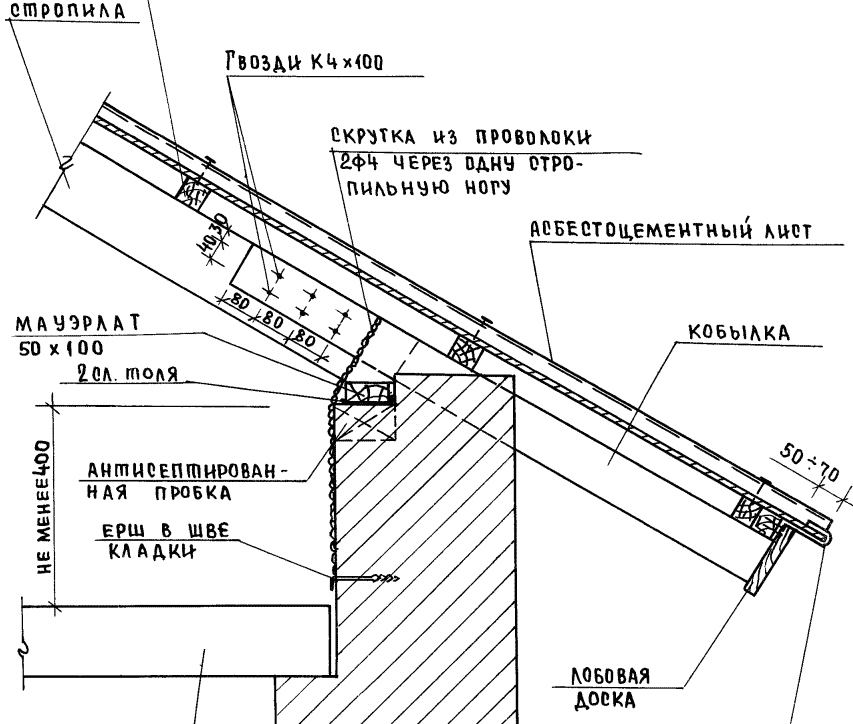

1. Закрепление проволокой.
   Способ для кирпичных домов. Скрутку из проволоки диаметром 4 — 6 миллиметров заранее закладывают в кладку на расстоянии 5 — 6 рядов от верха. После затвердевания кладочного раствора, проволоку продевают свозь брус. Концы проволоки скручивают или обвивают вокруг мауэрлата. Шаг такого закрепления не реже 60 — 70 сантиметров;
2. Закрепление с помощью анкерных болтов.
   Анкера заранее закладываются в железобетонный пояс, выполненный по обрезу стены. Такой способ подходит для сравнительно мягких стен из бетонных блоков. Пояс позволяет ещё более качественно распределить сосредоточенную нагрузку от кровли. Анкера крепить с шагом не менее шага стропил.
   Важно продумать место заложения так, чтобы оно пришлось на промежутки между стропильными ногами. Мауэрлат устанавливается на анкера и притягивается к стене.
   Такой способ обеспечивает самое жесткое соединение из возможных, но отличается самой высокой стоимостью;
3. Закрепление с помощью шпилек.
   Такое закрепление подходит для небольших зданий из кирпича. Шпильки Г-образной формы закладываются в кирпичную кладку загнутым концом вниз. Глубина заложения принимается не менее 45 сантиметров. Длину шпильки следует подбирать так, чтобы она насквозь проходила через мауэрлат и позволяла выполнить крепление гайками. Сечение шпильки составляет 12 — 16 миллиметров. Гидроизоляционный слой между стеной и мауэрлатом тоже накалывается на шпильки. При таком способе верхние слои кладки усиливают дополнительными арматурными сетками;
4. Закрепление с помощью скоб.
   На 2 — 3 ряда ниже обреза стены в кладку устанавливаются деревянные бруски. Скобы снизу крепятся к этим брускам, а сверху к мауэрлату. Такой способ не нарушает гидроизоляционный слой.

Если мауэрлат установить непосредственно на кирпичную укладку или на блоки из газобетона возникнет точечная нагрузка. В следствии этого может разрушиться стена. Армопояс — решение этой проблемы.

Соединение мауэрлата по длине

Для данного вида конструкции требуется большая длина бруса. Чаще всего, приходится сращивать деревянные бруски между собой.

Существует несколько вариантов соединения:

1. косой прируб.
   брус в местах соединения пилится наклонно с торцами по 0,15 высоты сечения. Длина соединения не должна быть меньше высоты мауэрлата умноженной на два. Место соединения насквозь скрепляется болтом. Такой способ отлично подойдёт для соединения мауэрлата по длине;
2. «в лапу».
   Этот способ подходит для угловых соединений. У одного бруса выпиливается нижняя часть места соединения под прямым углом, а у второго – верхняя. Место соединения, как и в предыдущем случае, стягивается болтом. Прямые углы не позволяют мауэрлату смещаться.

Инструменты и материалы для работ

Главный материал для устройства мауэрлата – брус. Его лучше выбирать из хвойных пород древесины первого сорта. Наиболее распространённое сечение 150 на 150 миллиметров.

Иногда в качестве мауэрлата применяют брёвна, которые необходимо очистить от коры. Нижний край бревна спиливается, чтобы обеспечить плотное прилегание к стене.
При металлических каркасах мауэрлат изготавливается из металлопроката. Сечение можно выбрать по сортаменту.

Так же необходимо сделать гидроизоляционный ковер, чаще всего это два слоя рубероида, гидроизола или линокрома. Рубероид на основе кровельного картона станет самым бюджетным вариантом, но срок службы у него небольшой, всего лишь пять лет.

Существуют более современные варианты на основе стекловолокна, которые не потребуют ремонта 15 — 30 лет, цена за них выше. Линокром и гидроизол рассчитаны на срок службы 10 лет и более.

Инструменты, необходимые для установки бруса, зависят от выбранного способа крепления, но существует ряд универсальных приспособлений, необходимых всегда:

1. строительный уровень;
2. рулетка;
3. молоток;
4. дрель;
5. болты или шпильки;
6. гвозди;
7. разводной ключ;
8. инструменты для распиливания бруса.

Для закрепления с помощью проволоки дополнительно понадобится сама проволока.

При способе крепления скобами необходимо иметь скобы и деревянные бруски, размером с кирпич.

При креплении шпильками нужно запастись металлическими шайбами, гайками и и шпильками необходимой длины.

Самый сложный в плане снабжения способ – закрепление анкерными болтами, заложенными в железобетонный пояс. Для устройства понадобится арматура для каркаса, бетон, анкерные болты. Объём этих материалов получится довольно большим.

После установки и закрепления мауэрлата к стене начинается монтаж стропильной системы.

Мауэрлат. Виды и применение. Размеры и крепление

При эксплуатации современных кровель на их основание действуют значительные по величине нагрузки, величина которых зависит от массы сооружения. При обустройстве кровельной конструкции приходится усиливать опорные части с помощью дополнительных брусьев. Этот элемент – мауэрлат – входит в состав практически всех известных видов кровель (он обустраивается по периметру стен возводимого строения).

Наряду со стропильными ногами эта составляющая крыши обеспечивает равномерное распределение нагрузок по всему контуру с передачей давления на стены и фундамент.

Мауэрлатом называется специальный брус в составе стропильной системы, принимающий основную нагрузку от нее и передающий давление через стены непосредственно на фундамент. В домах из древесного материала его нередко называют «маточным бревном». Это объясняется тем, что в качестве опорного элемента в данном случае используется последний венец деревянного строения.

В зданиях из бетонных блоков или кирпича мауэрлат крепится на верхней кромке стен после того, как на них укладывается слой гидроизоляции. Обустройство любой стропильной системы за небольшим исключением начинается с монтажа именно этого элемента.

За счет жесткой фиксации мауэрлата на стенах точечная стропильная нагрузка превращается в равномерно распределенную. В результате вся масса кровельного сооружения оказывает давление не на отдельные участки строения, а на всю стенную поверхность.

Помимо перераспределения нагрузок мауэрлат выполняет еще одну функцию – он связывает все стропильные элементы в единую конструкцию, придавая ей необходимую жесткость. Особое значение этому придается при обустройстве системы стропил, называемой «висячей» (без конька). Еще одно предназначение мауэрлата – конструктивное усиление кровли для противодействия ветровым нагрузкам.

При использовании в наслонной системе он обеспечивает компенсацию распирающего усилия со стороны стропил. Если при их висячем исполнении эту функцию выполняют специальные затяжки и ригель, то в данном случае именно мауэрлат не позволяет стропилам сложиться из-за передаваемых на основание нагрузок. Выражаясь строительным языком, этот элемент представляет собой своеобразный «фундамент» крыши.

В зависимости от вида основания строящегося здания мауэрлат может иметь несколько исполнений. Основные из них:

• В виде цельных сосновых брусьев, уложенных по периметру квадратного или прямоугольного строения.
• Из оцилиндрованных бревен.
• На основе толстых досок, сколоченных попарно.
• В виде профиля, швеллера или двутавровой стальной балки.

Первый из перечисленных вариантов обустройства мауэрлата – основной, применяемый повсеместно.

Оцилиндрованное бревно перед укладкой обрабатывается так, чтобы с одной из сторон получилась плоская опорная поверхность. Сколоченные вдвое толстые доски используются при сравнительно небольшом весе кровельной конструкции. Последний вариант из списка применяется на зданиях со стенами из железобетона и со стальной стропильной системой.

Мауэрлат укладывают по всему периметру дома прямо на его стенах. В строениях с шатровыми или 4-х скатными крышами отдельные брусья объединяются в опоясывающую раму, что существенно повышает надежность основания. При возведении объектов с 2-х скатными и односкатными кровлями оба бруса укладываются на стенах, выбранных в качестве опорных оснований.

Для изготовления маточного бревна используются заготовки бруса или досок определенного сечения. Его величина выбирается с учетом предполагаемых нагрузок на элемент конструкции. Этот показатель тщательно просчитывается еще на этапе проектирования (его точное значение зависит от типа возводимого строения).

Для частных домов, например, в качестве мауэрлата используется брус 150х150 мм или 150х200 мм (для совсем небольших строений допускается применять заготовки 100×150 мм). Этот показатель заметно увеличивается для коттеджей и строений с пологими скатами, где нагрузка на опору больше (он равен 200х200 мм).

Слишком толстый брус использовать в качестве мауэрлата не рекомендуется, поскольку тогда он сам будет перегружать стены возводимого строения. Существует одно из строительных правил: ширина маточного бруса не должна быть более 2/3 толщины стен и менее 1/3 того же показателя. Добавим к этому, что при слишком большом сечении брусовых заготовок их подъем на высоту будет затруднен.

Если при монтаже используется сборный мауэрлат – его рекомендуется набирать из досок, толщина которых должна быть не менее 50 мм. Чаще всего выбирается размер 150х50 мм, позволяющий получить брус квадратного сечения. Он крепится на стенах таким образом, чтобы доски в пакете располагались стопкой, а не были обращены торцевой частью к основанию.

Опорное бревно или мауэрлат рассчитаны на значительные нагрузки, которые даже для небольших строений составляют от 4-х до 7-ми тонн (для коттеджей и 2- этажных особняков эта цифра достигает 10 тонн).

Нагрузочные данные приведены для зимнего времени, когда на скатах скапливаются снежные осадки. С учетом этого к материалам, используемым при изготовлении мауэрлата, предъявляются особые требования.

• Кровельный пиломатериал должны быть тщательно просушен и не иметь дефектов.
• Опорный брус по возможности выбирается цельным (не составным).
• Древесные заготовки перед укладкой обязательно обрабатываются антисептиками и антипиренами.

Согласно ГОСТ 20850-2014 влажность материала, из которого изготовлен маточный брус, не должна превышать 12%. Недостаточно просушенные или пересушенные брусовые заготовки под значительными нагрузками деформируются, а с течением времени могут потрескаться. Доски, из которых собирается мауэрлат, не должны иметь явно различимых дефектов и пороков древесины (сучков, пораженных гнилью участков и т. п.).

В виде исключения брус мауэрлата допускается сращивать. Делается это в тех случаях, когда заготовку нужной длины не удается найти. При этом обязательно выполнение следующих условий:

• Стык составного опорного бруса должен располагаться примерно посередине стенного пролета.
• Не допускается сращивать маточный брус в районе углов постройки.
• Отдельные части соединяются только методом врубки «в полдерева» (использование приема «встык» недопустимо).
• Стальной составной мауэрлат не должен иметь на поверхности и в теле металла дефектов сварки или следов ржавчины.

При возведении временных построек требования к используемым древесным и стальным заготовкам немного смягчаются. В этом случае можно использовать обзол и не до конца просушенную древесину. Действующими нормативами также допускается применение материалов, не обработанных антисептиками. Со строениями временного назначения за небольшой срок эксплуатации (2-3 года) ничего не случится даже при наличии этих недоработок.

Мауэрлат, как правило, укладывается либо по центру стены, либо ближе к ее внутреннему срезу. Перед его монтажом на основание из кирпича/бетона настилаются листы рубероида или стеклоизола, надежно защищающие древесину от влаги и сырости.

Основные варианты крепления мауэрлата к основанию это:

• Фиксация на армированном поясе.
• Крепление к стенам из кирпича и бетона.
• Установка на последнем венце деревянного строения.

Выбор конкретного варианта зависит от того, из какого материала сложены стены. Если для их изготовления использовались типовые блоки ячеистого типа (газобетонные, например) или заготовки из ракушечника – для мауэрлата придется подготовить армированный пояс. К стенным конструкциям из железобетона или кирпича опорный брус крепится непосредственно (без усиления). При значительных и средних нагрузках армопояс рекомендуется обустраивать и на кирпичных стенах.

Выбор способа фиксации

Известно несколько способов непосредственного крепления мауэрлата, основные из которых представлены ниже:

• С применением анкерных болтов.
• Методом расклинивания с помощью нагелей.
• С использованием закладных элементов.

Независимо от выбранного варианта крепления, фиксирующих точек у маточного бревна делается не меньше общего количества стропил. Все они располагаются по длине бруса с одинаковым шагом. Использование анкерных болтов для крепления – самый простой и надежный способ, позволяющий зафиксировать мауэрлат на любом опорном основании. Для его реализации потребуется перфоратор, с помощью которого в маточном брусе или кирпичной стене пробиваются отверстия.

После этого в них вставляются крепежные втулки, на которые насаживается сам мауэрлат, закрепляемый затем анкерными болтами. Метод расклинивания схож с уже описанным выше, но вместо втулок здесь используются нагели, забиваемые не на всю глубину бруса. Его допускается применять для сравнительно небольших строений, эксплуатируемых в регионах России с умеренным климатом. Порядок крепления на закладные элементы понятен из самого их названия и не нуждается в описании.

Похожие темы:

• Прогон в строительстве. Виды и материал. Особенности
• Лежень в кровле. Материал и монтаж. Особенности
• Стойки для крыши. Виды и материал. Прогоны и применения
• Конек крыши. Виды и материал. Крепление и особенности
• Ригель в строительстве. Виды и материал. Применение
• Обрешетка крыши. Виды и материал. Монтаж и особенности

Шатровая крыша: особенности конструкции

Шатровая крыша представляет собой конструкцию, состоящую из четырех равнобедренных треугольных лучей, сходящихся в точке и поддерживаемых прямоугольным основанием (иногда квадратным). Расход материалов здесь сократится за счет отсутствия фронтонов. При желании четырехскатную крышу можно сделать самостоятельно. Процесс его возведения не так сложен.

Стропильная система шатровой крыши может быть висячей или наслонной. Крепление подвесной конструкции осуществляется на наружные стены, в связи с отсутствием внутренних опор или несущей стены внутри дома. Монтаж таких стропил сложен, лучше отдать его специалистам. А вот тентовую крышу может использовать и домашний мастер. Обычно это решается опиранием стропил на центральные столбчатые опоры, которые стоят на несущей стене и железобетонном основании. Особенно рекомендуется решение с уклоном крыши в сорок градусов.

Более подробно это выглядит так. Консольные стропила заходят на углы несущих стен. Эти диагональные элементы одним концом лежат на мауэрлате, другие упираются в стропильные ноги и являются несущими и опорными для народников. Последние, в свою очередь, представляют собой укороченные многопролетные опоры. Для поддержки ножек системы используются стойки и распорки. Ригели нужны для поддержки конька. Спуск и укладка удерживающих стоек, распорок конструкции. Врезки желательно монтировать на гидроизоляцию. Прогоны по работе аналогичны балкам, лежащим параллельно мауэрлату.

Дополнительные опоры пружин, обычно из бруса. Опора всей крыши определяется типом дома. Это может быть верхний каркас каркасных построек, мауэрлатные стены из кирпича, верхние венцы срубов.

При строительстве вытяжка должна иметь взаимные размеры элементов для обеспечения общей прочности и несущей способности. Расстояние от стропил до стропил будет до 135 сантиметров. Диаметр бревен лучше брать около 10 см. Размер досок: 8 см толщиной на 10 см шириной. На расстоянии до 170 см бревно следует брать около 15 см, а доски 9см на 10 см. Прогоны и мауэрлат лучше брать из бревна диаметром 16 см или размером бревна 5 см на 10 см. На стойки, перекладины и подкосы подойдет брус сечением 12 см. Или снова брус размером 5 см на 10 см. Все размеры, конечно, лучше рассчитывать с учетом задания на стропила, снеговой нагрузки и габаритов дома.

Общий наклон этой конструкции зависит от материала покрытия. Для плитки этот параметр составляет от 30 до 60 градусов. Рулонные материалы работают в размерах от 8 до 18 градусов. Асбестоцементные листы укладывают в пределах от 14 до 60 градусов.

В заключение следует отметить, что четырехскатная крыша, фото которой вы можете видеть в этой статье, должна быть изготовлена ​​из качественной древесины, особенно без сучков, по несущей способности. Желательно знать, что если дерево просушено, то глубина щелей может быть не более 1/4 длины бруса. Следует отметить, что хвойные деревья обладают лучшей держащей силой и устойчивы к нагрузкам.
