Размеры кирпича для цоколя: виды, цвета, вес, стандарт для фасада

Маркировка, которую можно использовать — М200 и с более высокими коэффициентами прочности. Такой кирпич имеет больший вес, чем его традиционные аналоги, но в данном случае это оправдано. Важно также выполнить правильный расчет кирпича на цоколь, чтобы материала вам точно хватило и не пришлось переплачивать.

Лучше заранее уделить время тому, чтобы правильно рассчитать количество и вес кирпича.

Важно помнить, что рабочие характеристики продукта аналогичной маркировки, но от различных заводов часто не совпадают, а это негативно отражается на прочности и надежности всего здания и цоколя, в частности. Помимо этого, материал из разных партий незначительно отличается по цвету, что может испортить весь экстерьер сооружения.

Рекомендуется сразу приобрести достаточное количество кирпича выбранной марки и производства определенной компании.

Метод расчета, основанный на площади цоколя

В соответствии с ГОСТом, размеры красного кирпича следующие: 250х120х65 мм. Все его стороны имеют свое название: ложок, постель и тычок, соответственно. Расчет количества материала производится при помощи нескольких методов. В качестве исходных данных в первом методе выступает площадь цоколя вместе с площадью одной из сторон кирпича. Для расчета нужно доподлинно знать общие размеры объекта.

В качестве примера возьмем дом, площадь основания которого 5х4 кв. м. Конечно, размеры дома могут быть любыми, но мы приводим в пример самые удобные в подсчете, чтобы вы не слишком запутались в расчетах.

Стандартный размер цоколя в высоту – 1 метр. Длина стен здания составляет 18 м (5+5+4+4 м). Рассчитать количество стройматериала можно в метрах, так будет удобнее.

Самая простая кладка выполняется так, чтобы ее толщина была кратной половине длины кирпича. Ширина стандартного кирпича равняется 0.12 м, что в полной мере соответствует ширине такой кладки.

При устройстве кладки в один кирпич ее толщина будет 0.25 м, а если в полтора – 0.38 м и т. д.

Основные виды кладок.

Посчитать цокольный кирпич, который потребуется, проще всего так:

1. Первым делом вычисляем изначальное количество материала для одного квадратного метра площади, при условии кладки в полкирпича (даже если будем делать другую кладку).
2. В качестве наружной поверхности выступает ложок с площадью в 0.01625 кв. м (0.25х0.065 кв. м).
3. При делении одного метра квадратного на площадь ложковой стороны получается так называемое «базовое число». Это количество материала, которое требуется для выкладки 1 кв. м цоколя при толщине стены в полкирпича. Формула выглядит так: 1/0.01625 = 61.53 шт.
4. Мы посчитали количество материала без учета растворных швов, толщина которых обычно составляет 0,005–0,01 м. С учетом швов кирпича может потребоваться на 10–15% меньше. Однако стоит помнить про такую вещь, как бой материала во время доставки. Он может доходить до 5–7%.

Исходя из вышесказанного, если площадь цокольного основания – 18 кв. м (18х1 кв. м), при умножении полученного базового основания на данную величину получается необходимое для работы количество – 1107,54 шт. (1108 после округления в большую сторону). Такое количество стройматериала будет иметь очень большой вес, поэтому самостоятельно его доставить весьма затруднительно.

Кстати, такое же количество материала на цокольный пристрой получается при делении площади всей поверхности цоколя на полученную ранее площадь ложка, а именно на 18/0.01625 кв. м.

При необходимости может быть использована кладка в один кирпич и шире. Соответственно, толщина стенок будет составлять 0.25 м и более. Несмотря на это, базовое значение мы считаем только для кладки в полкирпича. Просто потом (при кладке в один) это значение умножаем на два, при кладке в полтора – на три, в два – на четыре. Иными словами, сколько раз половинка уместится в толщине кладки, такой множитель и будет у базового числа.

Метод расчета с использованием объема

Чтобы произвести расчет искомого количества материала, можно воспользоваться мерой объема.

V (цоколя) = (5+5+4+4)м х 1 м х 0.12 м = 2.16 куб.м., V (кирпича) = 0.25х0.12х0.065 = 0.00195 куб.м. Все кажется очень простым, и это действительно так.

При делении объема цоколя на объем кирпича мы получим требуемое количество материала: 2,16/0.00195=1108 штук после округления в большую сторону. Следовательно, на весь цоколь нам потребуется 1108 кирпичей без учета растворных швов и боя. В итоге мы видим, что после двух подсчетов разница между двумя полученными значениями отсутствует!

Использование метода подсчёта количества с помощью объема также актуально и не менее точно по итоговому значению. Правда, порой бывает трудно сопоставить размеры цоколя и отдельных кирпичей.

Таблица для быстрого расчета

Два этих способа производить расчет кирпича для постройки цоколя являются, по сути, ориентировочными. Об идеальной точности здесь говорить не приходится, потому что кирпичи придется соединять друг с другом цементным раствором, при условии, что толщина соединительного шва зачастую превышает даже 10 мм. Швы, в свою очередь, расположены между рядами кладки (горизонтальные и вертикальные швы, соответственно).

При подсчете количества, учитывается размер, но не принимается во внимание вес. А при доставке стройматериалов вес – это весьма важный параметр.

Следует помнить следующее:

• Производя расчет количества материала, правильно было бы принимать во внимание некую толщину соединительных швов. Однако, на практике вычислить заранее точную толщину этих швов весьма затруднительно.
• Также в цоколе практически всегда присутствуют вентиляционные окошки, площадь которых требуется вычесть из получившейся величины.
• Помимо этого, при транспортировке, доставке и выгрузке обязательно будет образовываться бой. Зачастую он достигает 5-10% от общего количества материала. Это также нужно принимать во внимание при расчетах.

Примерное количество красного кирпича на цокольный пристрой, также можно рассчитать, используя таблицу средних значений, приведенную ниже:

• Одинарный — 250х120х65 мм;
• Полуторный — 250х120х88 мм;
• Двойной — 250х120х138 мм.

** Толщина растворного шва = 1 см.

Разумеется, данная таблица подходит лишь для приблизительной оценки, чтобы получить наиболее точные данные по количеству кирпичей, используйте методы расчета, описанные выше.

Не плохо, если полученное примерное количество кирпичей будет незначительно завышено, ведь очень часто посреди рабочего процесса выясняется, что строительного материала начинает не хватать. В любом случае, остаткам можно будет всегда найти свое применение.

Если вы не можете самостоятельно произвести расчет кирпича, требующегося на цоколь, то лучше всего обратиться за помощью к специалистам, имеющим богатый опыт в этой сфере. Помочь они могут не только с расчетами, но и с укладкой.

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Как рассчитать количество кирпича для кладки цоколя?

Осуществление мероприятий по строительству частного дома неразрывно связано с выполнением расчетов. Они позволяют точно определить потребность в стройматериалах для цоколя здания, капитальных стен или фундаментного основания. Рассмотрим основные методики выполнения расчетов цоколя из кирпича различных видов. Умея правильно рассчитать кирпич на цоколь, в зависимости от выбранного способа кладки, можно своевременно приобрести необходимый для постройки стройматериал, что значительно ускорит выполнение строительных работ.

Цокольный кирпич – размеры, виды, терминология

Планируя выполнение работ по возведению цокольной основы строения, следует определиться, какой стройматериал будет использоваться для кладки. Профессиональные строители для этих целей рекомендуют использовать полнотелый кирпич, который обладает следующими достоинствами:

• повышенной стойкостью к механическим нагрузкам;
• устойчивостью к влиянию повышенной влажности.

Кирпич керамический полнотелый цокольный

Разберемся, какие существуют разновидности кирпича:

• керамический, для производства которого используется глина и кварцевый песок. Технология изготовления предусматривает высокотемпературный отжиг, повышающий прочностные свойства и влагостойкость обычного глиняного кирпича;
• силикатный, который легко отличить по белому цвету. Производится путем автоклавной обработки в камерах, где поддерживается повышенная влажность и температура. Сильно поглощает влагу и не применяется для подвальных помещений и цокольных оснований;
• огнеупорный, который сохраняет целостность при нагреве до 1,5 тысячи градусов Цельсия. Огнеупорный кирпич имеет желтоватый оттенок, изготавливается на основе шамота. Материал применяется при строительстве печей и сохраняет структуру при многократном нагреве с последующим охлаждением.

Из указанных разновидностей кирпича для сооружения кладки лучше использовать керамический с маркировкой М250, произведенный путем высокотемпературного обжига глины. Такой строительный кирпич выдерживает усилие 250 кг на квадратный сантиметр площади и имеет стандартный размер – 25х12х6,5 см. Внешне изделие представляет собой прямоугольный параллелепипед, каждая из сторон которого имеет свое название:

• постель. Это самая большая по площади часть, имеющая габариты 25х12 см;
• ложковая часть. Ложок – больший торец с размером 25х6,5 см;
• тычковая плоскость. Тычок – уменьшенный торец с габаритом 6,5х12 см.

Габариты разных видов кирпичных изделий отличаются и составляют:

• для одинарного кирпича – 25х12х6,5 см;
• для полуторного – 25х12х8,8 см;
• для двойного кирпичного блока – 25х12х13,8 см.

Зная размеры блоков, применяемых для цокольной кладки, несложно самостоятельно рассчитать количество кирпича на цоколь.

Готовимся рассчитать количество кирпича на цоколь – подготовительные работы

До того как выполнить расчет кирпича на цоколь, следует определиться с его конструкцией. Она может быть различной:

• выступающей за контур стены;
• соответствующей ширине стены;
• притопленной на 50–70 мм относительно стены строения.

Строительство цоколя из кирпича

Желая правильно рассчитать кирпич на цоколь, необходимо подготовить исходные данные:

• толщину цоколя. В большинстве случаев ширина может выполняться в 0,5, 1, 1,5, 2 или 2,5 кирпича;
• высоту цокольной стены. Габарит по высоте определяется согласно требованиям проекта с учетом климатических факторов и должен превышать 50 см;
• периметр цокольной основы. Он вычисляется путем сложения удвоенной длины и ширины возводимого здания;
• габариты кирпича, используемого для постройки цоколя. От того, какие имеет цокольный кирпич размеры, зависит количество стройматериала;
• габариты и количество проемов. Если имеются, расположенные в цоколе постройки проемы, то потребность в стройматериале для кладки уменьшается;
• толщину растворного шва. От учета растворных швов зависит правильность подсчета количества материала;
• вид применяемой кладки. Расчет кирпича на цоколь отличается, в зависимости от особенностей кирпичной кладки.

Используя необходимые сведения, можно выполнить расчет различными методами:

• с использованием онлайн-калькулятора или программ, размещенных на специализированных сайтах;
• вручную при самостоятельном выполнении необходимых вычислений с помощью обычного калькулятора.

Остановимся детально на методике самостоятельного выполнения расчетов.

Как рассчитать количество кирпича на цоколь по объему кладки

Зная объем кирпичной кладки, несложно рассчитать, сколько нужно кирпича на цоколь. Для этого вычисляется объем цокольной стены, и полученное значение делится на объем одного кирпичного блока. Правильно выполнив расчеты, в результате получим количество стройматериала, который потребуется для постройки цокольной основы. Разберем алгоритм выполнение расчета на конкретном примере.

Количество кирпича на цоколь по объему кладки

Исходные данные для выполнения расчетов:

• размеры цоколя здания 5х6 м;
• высота цокольной основы – 0,6 м;
• толщина стены в цокольной части – 0,25 м;
• размер связующего шва – 10 мм;
• разновидность выполняемой кладки – в один кирпич;
• размеры применяемого стройматериала – 0,25х0,12х0,065 м.

Выполняйте расчет, соблюдая приведенную последовательность вычислений:

• Определите периметр цокольной основы, удвоив сумму сторон – 2х(5+6)=22 м.
• Вычислите объем кладки, умножив периметр на ее толщину и высоту – 22х0,25х0,6=3,3 м 3 .
• Рассчитайте объем кирпичного блока, перемножив габариты – 0,25х0,12х0,065=0,00195 м 3 .
• Определите потребность в материале, поделив суммарный объем кладки на объем применяемого кирпича – 3,3:0,00195=1692 кирпича.

В приведенном алгоритме вычислений не учтена толщина шва, размер которого незначительно влияет на количество необходимых стройматериалов. Если в цокольной части строения предполагается выполнение проемов, то их объем необходимо отнять от объема кладки. Повторно выполнив упрощенные вычисления, несложно определить потребность в кирпичных блоках.

Расчет кирпича на цоколь по объему

Как посчитать кирпич на цоколь по размерам цокольной части здания

Используя исходные данные, приведенные в предыдущем разделе, рассмотрим альтернативный порядок вычислений, учитывающий габариты цокольной основы. Сопоставим полученный результат с ранее определенной потребностью в материале и оценим точность расчетов.

Алгоритм вычислений предусматривает определение количества стройматериала на одном уровне кирпичной кладки с последующим расчетом суммарной потребности. Производите вычисления в указанной последовательности:

• Рассчитайте суммарную длину цокольного основания будущего здания, сложив размеры 5+6+5+6=22 м.
• Определите количество кирпичных блоков в одном ряду, разделив полученный результат на длину торцевой части (для кладки, выполняемой в один кирпич) – 22:0,12=183 штуки.
• Вычислите количество горизонтальных рядов, поделив высоту цокольной основы на толщину стандартного кирпичного блока – 0,6:0,065=9,2 ряда.
• Определите потребность в материале, перемножив количество блоков в ряду на округленное до 9 количество рядов – 183х9=1647 кирпичей.

Полученный результат вычислений по площади стен (1647) незначительно отличается от потребности в материале, определенной объемным методом (1692). В обоих случаях не учитывалась толщина связующего раствора, равная 1 см. При необходимости получения более точных значений необходимо учитывать толщину шва с учетом конфигурации кладки.

Расчет лестницы – общая информация

На этапе проектирования, после уточнения размеров цоколя и изучения планировки внутренних помещений, выполняют расчет лестничных конструкций. До начала строительства цоколя следует оценить, как будут располагаться внутренние лестницы и не потребуется ли откорректировать в проекте размеры и форму цокольной части здания.

На стадии проектирования учитываются следующие моменты:

• размеры и площадь внутреннего помещения;
• перепад высот между полом и потолочным перекрытием;
• особенности внутренней планировки;
• координаты расположения дверных проемов;
• расположение внутренних перегородок.

Немаловажными факторами при проектировании и привязке лестничных конструкций являются:

• угол наклона лестничного пролета. Оптимальное значение для безопасного использования и комфортной эксплуатации составляет 28–34 градуса;
• размер опорной части ступени. Указанное значение составляет 25–30 см, что обеспечивает удобство при перемещении;
• перепад высоты между соседними ступенями. Требования государственного стандарта предусматривают величину этого параметра, равную 18–20 см;
• ширина лестницы. Эта характеристика составляет 0,9–1,1 м, что обеспечивает возможность комфортной эксплуатации.

Определяясь с конструкцией лестницы, в первую очередь необходимо обратить внимание на безопасность, надежность и повышенный запас прочности.

Заключение

Самостоятельно рассчитать количество кирпича на цоколь несложно, владея методикой. Важно серьезно подойти к разработке проекта, правильно выбрать вид применяемых кирпичных блоков. Необходимо оценить комплекс факторов, включающих размеры цокольной части, толщину швов, вид кладки, размеры проемов. Следует также произвести расчеты по привязке к цокольной основе перегородок здания и лестничных конструкций. Правильное выполнение расчеты позволят своевременно приобрести необходимое количество стройматериалов и сократить продолжительность строительных мероприятий.

Какие бывают разновидности и размеры цокольных кирпичей для строительства?

Цоколь представляет собой часть стены, отделяющей фундамент от первого этажа здания. Важной его особенностью является необходимость выдерживать большую нагрузку. Для его возведения используют разные типы кирпичей, имеющих показатели прочности не меньше М200. Также важно знать, как принимая во внимание размеры кирпича цокольного, корректно рассчитывать его количество, требуемое для возведения этой нижней части стены.

Разновидности цокольного кирпича и их размеры

При строительстве этого участка стены должны использоваться изделия, имеющие высокую устойчивость к частному воздействию влаги, а также перепадам температур. Поэтому требуется применение строительного камня, обладающего низким показателем пористости. Это обусловлено тем, что в порах кирпичей оседает влага. А при перепадах температуры она переходит из одного агрегатного состояния в другое, что приводит к разрушению структуры изделий. Всего для оборудования цокольной части стены рекомендуется применять один из 4 типов кирпичей.

Клинкерный

Данный вид строительного материала имеет высокие показатели звуко-, а также теплоизоляции. К тому же он жаропрочен и имеет высокую устойчивость к воздействию ультрафиолета, кислот, щелочей и даже солей. А уровень пористости клинкерных кирпичей не превышает 6%. Производятся такие изделия из определенного типа глины посредством высокотемпературной обработки. Готовый материал не требует дополнительной гидрофобной пропитки. Цвет подобного строительного камня бывает как бежевый, так и темно-красный. Габариты изделий российских стандартов следующие:

• Одинарный кирпич: 250х120х65 мм;
• Полуторный: 250х120х88 мм;
• Двойной: 250х120х138 мм;

Изделия, выпускаемые в других странах, отличаются по своим габаритам от отечественных вариантов. Так, в Германии, а также Нидерландах выпускают клинкерные кирпичи со следующими параметрами:

• Одинарный 240х115х52 мм
• Полуторный: 240х115х71 мм;
• Двойной: 240х115х112 мм;

Поэтому перед приобретением важно учитывать еще и страну производитель.

Керамический красный полнотелый

Еще одним универсальным строительным материалом считается красный керамический кирпич. Такой материал может применяться не только для возведения цоколя, но также и в несущих стенах. Характерными особенностями таких изделий считается более низкие параметры теплопроводности даже в сравнении с клинкерными вариантами. Однако у него более высокий уровень влагопоглощения, составляющий 14%. Этого достаточно для применения материала в местах скопления влаги. Достоинством керамических кирпичей считается их низкая стоимость при аналогичных габаритах, что и у предыдущего вида. Дополнительно выпускаются удвоенные изделия, размеры которых составляют: 528х120х65 мм.

Существует отличия, которые имеют строительные и облицовочные керамические кирпичи. Так, к последним вариантам предъявляются более жесткие требования к внешнему виду. Поэтому их делают с более точной геометрией, а также они не должны иметь трещин, сколов либо пигментов на лицевой стороне.

Силикатный кирпич

Зачастую такой тип строительного материала используется для возведения несущих конструкций. Изделия имеют высокие показатели плотности и прочности. А за счет точности геометрии допускается их применение для облицовки. Негативной стороной является еще более высокий уровень влагопоглощения, составляющий 16%, а также повышенный уровень теплопроводности. По этой причине для возведения цоколя их рекомендуется использовать только в регионах, где присутствует низкий уровень осадков.

Дополнительно вокруг таких сооружений потребуется обустроить двухуровневый дренаж, который снизит воздействие влаги на силикатные изделия. При этом размеры кирпича для цоколя такого типа также стандартные. Что касается поверхности облицовочных вариантов, то их выполняют гладкой, а также декоративной, на лицевой части которой находится определенный рельеф. Существует и небольшой разброс в цветовой гамме.

Кислотоупорный

Процесс изготовления таких кирпичей происходит по специальной технологии, где применяется глина и дунит. Готовые изделия обладают очень высокой устойчивостью к различным химическим веществам, однако, в процессе кладки требуется применять кислотощелочестойкую замазку. Кроме этого, подобный тип строительного материала обладает низкими показателями водопоглощения, составляющими всего 8%. Отличительной чертой кислотоупорных кирпичей является морозоустойчивость, позволяющая им без потери свойств выдержать 150 шоковых заморозок.

Габариты изделия несколько отличаются от общероссийского стандарта и составляют 230х113х65 мм. Дополнительно, кроме классических прямых форм, производятся еще и другие, к примеру, радиальный продольный малый, чей размер составляет 113х70х65 мм, а также клиновидный двусторонний ребровой 113х65х65 мм.

Зная разновидности, а также размеры подобных кирпичей, есть возможность подсчитать, сколько потребуется строительного материала для возведения цоколя. Самым распространенным считается использование клинкерных изделий, имеющих лучшие параметры для строительства и более привлекательный внешний вид. Применяются и керамические красные кирпичи, обладающие несколько худшими показателями, но имеющими более доступную стоимость.

Вес

Отдельно стоит сказать о том, сколько весит каждый тип кирпича. Кроме материала, из которого он выполнен, это определяется еще и его наполненностью. По причине высокой плотности таких изделий, они имеют значительный вес. Поэтому в местах, где требуется уменьшить нагрузку, не внося изменений в размеры, применяют пустотелые кирпичи. Но кислотоупорные или глиняные красные изделия возможно применять только полнотелые (первые вовсе не выпускается пустотелым).

Что касается клинкерных кирпичей, то их для возведения цоколя обычно используют с несквозными отверстиями, что обеспечивается наличием достаточного уровня прочности. Их масса в зависимости от размеров варьируется в пределах от 1,7 кг у пустотелых полублоков, до 4,2 кг у одинарных полнотелых изделий.

Керамические глиняные кирпичи имеют следующий вес:

• Стандартные полнотелые весят 3,7 кг, а вот пустотелые 2,5 кг;
• Укороченные варианты (выпускаются в странах западной Европы), имеют массу в 2,1 кг;
• Полуторные полнотелые весят до 4,2 кг, пустотелые порядка 3,2 кг;
• Двойные изделия в полнотелом исполнении имеют массу до 7,1 кг, а вот пустотелые не более 5 кг.

Что касается силикатных кирпичей, то их масса выше по причине более высокой плотности материала. Поэтому масса пустотелых изделий следующая:

• Одинарные до 2,7 кг
• Полуторные имеют вес 3,7 кг;
• Масса двойных не превышает 5,7 кг.

Что касается веса стандартного по габаритам одинарного кислотоупорного кирпича, то он составляет 3,65 кг.

Расчет на основании площади

Чтобы узнать количество материала, необходимого для возведения цоколя, можно воспользоваться специальными методами расчета. Возьмем стандартные габариты кирпичей: 250х120х65, а также периметр цоколя, составляющий сумму длины стен (9+9+9+9=36 м). Чтобы провести расчет по площади требуется:

• Определить количество кирпичей, которые будут находиться в одном ряду, разделив общую продолжительность стен на длину одного изделия: 36/012=300 шт.;
• Дальше следует разделить необходимую высоту цоколя (1 м) на этот показатель у 1 кирпича: 1/0065=15,4;
• В конце следует перемножить между собой сумму изделий в одном ряду и необходимое их количество: 300*15,4=4620 шт.

Расчет на основании объема

Используя аналогичные параметры изделий и строения можно посчитать количество требуемых материалов, исходя из объема:

• Сначала определяется объем кладки. Для этого нужно перемножить: общую высоту, ширину, а также длину: 36*1*0,25=9 м³;
• После этого проводится расчет габаритов одного изделия: 0,25*0,12*0,065=0,00195 м³;
• Исходя из этого, общий объем требуется разделить на габариты одного изделия: 9/0,00195 м³;=4620 шт.

Все расчеты приведены без учета швов. В среднем ширина одного шва составляет 1 см.

Быстрый расчет: таблица

Чтобы более быстро проводить расчеты, можно использовать специальную таблицу, где в зависимости от размеров и типа кладки указано количество необходимого материала:

Существует 4 основных типа кирпичей, которые применяются для возведения цоколя. Каждый из них имеет свои свойства и преимущества. Расчет количества материала, необходимого для строительства, можно осуществить по площади либо объему конструкции.

Какими могут быть размеры цокольного кирпича?

Цоколь находится непосредственно на фундаменте здания и служит переходом от основания строения к его стенам.

На нулевой этаж дома приходится вес всей конструкции, потому необходимо особенно тщательно подходить к выбору материалов для строительства и к работам по возведению. Материалами для строительства могут быть блоки, камень, железобетон или кирпич цокольный.

По многим параметрам последний из материалов является наиболее предпочтительным среди прочих. Его доступность, экологичность, прочность и низкая теплопроводность обусловили такое его широкое применение в строительстве фундамента и стен жилых зданий.

При закупке материалов нужно разобраться в разнообразии видов кирпича, его характеристиках и типоразмерах. Это может существенно облегчить расчет объемов при планировании и точность выполняемых работ составленной смете. При возведения цоколя из кирпича, зная его размеры цокольный кирпич просчитать очень легко.

Цокольный кирпич размеры сколько нужно на фундамент 11 на 12

Количество кирпича на цоколь — точный расчет и таблица

Для придания сооружению устойчивости и прочности, над фундаментом на этапе строительства обязательно делается цоколь. В дальнейшем он будет принимать на себя большую часть нагрузки будущего строения (давление перекрытий, стен, кровли и т. д.). Как правило, цоколь делают из кирпича. Стенки цоколя испытывают серьезные нагрузки, поэтому для его постройки принято использовать полнотелый красный кирпич.

Маркировка, которую можно использовать — М200 и с более высокими коэффициентами прочности. Такой кирпич имеет больший вес, чем его традиционные аналоги, но в данном случае это оправдано. Важно также выполнить правильный расчет кирпича на цоколь, чтобы материала вам точно хватило и не пришлось переплачивать.

Лучше заранее уделить время тому, чтобы правильно рассчитать количество и вес кирпича.

Важно помнить, что рабочие характеристики продукта аналогичной маркировки, но от различных заводов часто не совпадают, а это негативно отражается на прочности и надежности всего здания и цоколя, в частности. Помимо этого, материал из разных партий незначительно отличается по цвету, что может испортить весь экстерьер сооружения.

Рекомендуется сразу приобрести достаточное количество кирпича выбранной марки и производства определенной компании.

Метод расчета, основанный на площади цоколя

В соответствии с ГОСТом, размеры красного кирпича следующие: 250х120х65 мм. Все его стороны имеют свое название: ложок, постель и тычок, соответственно. Расчет количества материала производится при помощи нескольких методов. В качестве исходных данных в первом методе выступает площадь цоколя вместе с площадью одной из сторон кирпича. Для расчета нужно доподлинно знать общие размеры объекта.

В качестве примера возьмем дом, площадь основания которого 5х4 кв. м. Конечно, размеры дома могут быть любыми, но мы приводим в пример самые удобные в подсчете, чтобы вы не слишком запутались в расчетах.

Стандартный размер цоколя в высоту – 1 метр. Длина стен здания составляет 18 м (5+5+4+4 м). Рассчитать количество стройматериала можно в метрах, так будет удобнее.

Самая простая кладка выполняется так, чтобы ее толщина была кратной половине длины кирпича. Ширина стандартного кирпича равняется 0.12 м, что в полной мере соответствует ширине такой кладки.

При устройстве кладки в один кирпич ее толщина будет 0.25 м, а если в полтора – 0. 38 м и т. д.

Основные виды кладок.

Посчитать цокольный кирпич, который потребуется, проще всего так:

1. Первым делом вычисляем изначальное количество материала для одного квадратного метра площади, при условии кладки в полкирпича (даже если будем делать другую кладку).
2. В качестве наружной поверхности выступает ложок с площадью в 0.01625 кв. м (0.25х0.065 кв. м).
3. При делении одного метра квадратного на площадь ложковой стороны получается так называемое «базовое число». Это количество материала, которое требуется для выкладки 1 кв. м цоколя при толщине стены в полкирпича. Формула выглядит так: 1/0.01625 = 61.53 шт.
4. Мы посчитали количество материала без учета растворных швов, толщина которых обычно составляет 0,005–0,01 м. С учетом швов кирпича может потребоваться на 10–15% меньше. Однако стоит помнить про такую вещь, как бой материала во время доставки. Он может доходить до 5–7%.

Исходя из вышесказанного, если площадь цокольного основания – 18 кв. м (18х1 кв. м), при умножении полученного базового основания на данную величину получается необходимое для работы количество – 1107,54 шт. (1108 после округления в большую сторону). Такое количество стройматериала будет иметь очень большой вес, поэтому самостоятельно его доставить весьма затруднительно.

Кстати, такое же количество материала на цокольный пристрой получается при делении площади всей поверхности цоколя на полученную ранее площадь ложка, а именно на 18/0.01625 кв. м.

При необходимости может быть использована кладка в один кирпич и шире. Соответственно, толщина стенок будет составлять 0.25 м и более. Несмотря на это, базовое значение мы считаем только для кладки в полкирпича. Просто потом (при кладке в один) это значение умножаем на два, при кладке в полтора – на три, в два – на четыре. Иными словами, сколько раз половинка уместится в толщине кладки, такой множитель и будет у базового числа.

Метод расчета с использованием объема

Чтобы произвести расчет искомого количества материала, можно воспользоваться мерой объема.

V (цоколя) = (5+5+4+4)м х 1 м х 0.12 м = 2.16 куб.м., V (кирпича) = 0.25х0.12х0.065 = 0.00195 куб.м. Все кажется очень простым, и это действительно так.

При делении объема цоколя на объем кирпича мы получим требуемое количество материала: 2,16/0.00195=1108 штук после округления в большую сторону. Следовательно, на весь цоколь нам потребуется 1108 кирпичей без учета растворных швов и боя. В итоге мы видим, что после двух подсчетов разница между двумя полученными значениями отсутствует!

Использование метода подсчёта количества с помощью объема также актуально и не менее точно по итоговому значению. Правда, порой бывает трудно сопоставить размеры цоколя и отдельных кирпичей.

Таблица для быстрого расчета

Два этих способа производить расчет кирпича для постройки цоколя являются, по сути, ориентировочными. Об идеальной точности здесь говорить не приходится, потому что кирпичи придется соединять друг с другом цементным раствором, при условии, что толщина соединительного шва зачастую превышает даже 10 мм. Швы, в свою очередь, расположены между рядами кладки (горизонтальные и вертикальные швы, соответственно).

При подсчете количества, учитывается размер, но не принимается во внимание вес. А при доставке стройматериалов вес – это весьма важный параметр.

Следует помнить следующее:

• Производя расчет количества материала, правильно было бы принимать во внимание некую толщину соединительных швов. Однако, на практике вычислить заранее точную толщину этих швов весьма затруднительно.
• Также в цоколе практически всегда присутствуют вентиляционные окошки, площадь которых требуется вычесть из получившейся величины.
• Помимо этого, при транспортировке, доставке и выгрузке обязательно будет образовываться бой. Зачастую он достигает 5-10% от общего количества материала. Это также нужно принимать во внимание при расчетах.

Примерное количество красного кирпича на цокольный пристрой, также можно рассчитать, используя таблицу средних значений, приведенную ниже:

• Одинарный — 250х120х65 мм;
• Полуторный — 250х120х88 мм;
• Двойной — 250х120х138 мм.

** Толщина растворного шва = 1 см.

Разумеется, данная таблица подходит лишь для приблизительной оценки, чтобы получить наиболее точные данные по количеству кирпичей, используйте методы расчета, описанные выше.

Не плохо, если полученное примерное количество кирпичей будет незначительно завышено, ведь очень часто посреди рабочего процесса выясняется, что строительного материала начинает не хватать. В любом случае, остаткам можно будет всегда найти свое применение.

Если вы не можете самостоятельно произвести расчет кирпича, требующегося на цоколь, то лучше всего обратиться за помощью к специалистам, имеющим богатый опыт в этой сфере. Помочь они могут не только с расчетами, но и с укладкой.

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Как рассчитать количество кирпича для кладки цоколя?

Осуществление мероприятий по строительству частного дома неразрывно связано с выполнением расчетов. Они позволяют точно определить потребность в стройматериалах для цоколя здания, капитальных стен или фундаментного основания. Рассмотрим основные методики выполнения расчетов цоколя из кирпича различных видов. Умея правильно рассчитать кирпич на цоколь, в зависимости от выбранного способа кладки, можно своевременно приобрести необходимый для постройки стройматериал, что значительно ускорит выполнение строительных работ.

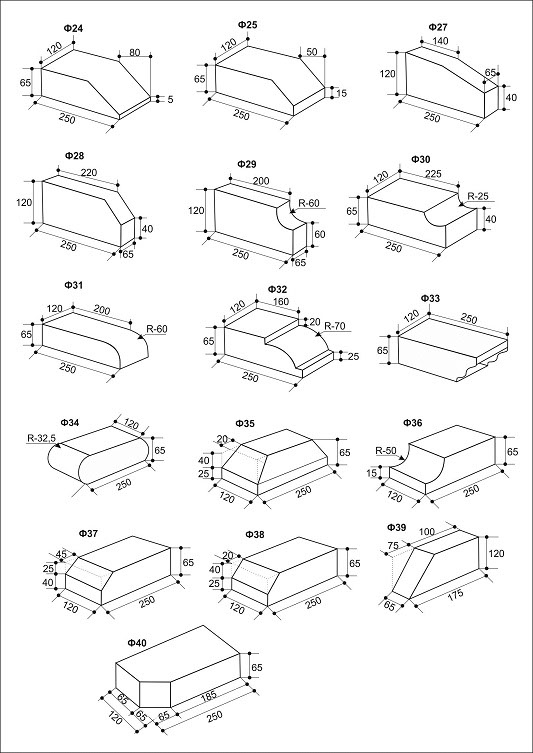

Цокольный кирпич – размеры, виды, терминология

Планируя выполнение работ по возведению цокольной основы строения, следует определиться, какой стройматериал будет использоваться для кладки. Профессиональные строители для этих целей рекомендуют использовать полнотелый кирпич, который обладает следующими достоинствами:

• повышенной стойкостью к механическим нагрузкам;
• устойчивостью к влиянию повышенной влажности.

Кирпич керамический полнотелый цокольный

Разберемся, какие существуют разновидности кирпича:

• керамический, для производства которого используется глина и кварцевый песок. Технология изготовления предусматривает высокотемпературный отжиг, повышающий прочностные свойства и влагостойкость обычного глиняного кирпича;
• силикатный, который легко отличить по белому цвету. Производится путем автоклавной обработки в камерах, где поддерживается повышенная влажность и температура. Сильно поглощает влагу и не применяется для подвальных помещений и цокольных оснований;
• огнеупорный, который сохраняет целостность при нагреве до 1,5 тысячи градусов Цельсия. Огнеупорный кирпич имеет желтоватый оттенок, изготавливается на основе шамота. Материал применяется при строительстве печей и сохраняет структуру при многократном нагреве с последующим охлаждением.

Из указанных разновидностей кирпича для сооружения кладки лучше использовать керамический с маркировкой М250, произведенный путем высокотемпературного обжига глины. Такой строительный кирпич выдерживает усилие 250 кг на квадратный сантиметр площади и имеет стандартный размер – 25х12х6,5 см. Внешне изделие представляет собой прямоугольный параллелепипед, каждая из сторон которого имеет свое название:

• постель. Это самая большая по площади часть, имеющая габариты 25х12 см;
• ложковая часть. Ложок – больший торец с размером 25х6,5 см;
• тычковая плоскость. Тычок – уменьшенный торец с габаритом 6,5х12 см.

Кирпич гиперпрессованный цокольный полнотелый одинарный лицевой

Габариты разных видов кирпичных изделий отличаются и составляют:

• для одинарного кирпича – 25х12х6,5 см;
• для полуторного – 25х12х8,8 см;
• для двойного кирпичного блока – 25х12х13,8 см.

Зная размеры блоков, применяемых для цокольной кладки, несложно самостоятельно рассчитать количество кирпича на цоколь.

Готовимся рассчитать количество кирпича на цоколь – подготовительные работы

До того как выполнить расчет кирпича на цоколь, следует определиться с его конструкцией. Она может быть различной:

• выступающей за контур стены;
• соответствующей ширине стены;
• притопленной на 50–70 мм относительно стены строения.

Строительство цоколя из кирпича

Желая правильно рассчитать кирпич на цоколь, необходимо подготовить исходные данные:

• толщину цоколя. В большинстве случаев ширина может выполняться в 0,5, 1, 1,5, 2 или 2,5 кирпича;
• высоту цокольной стены. Габарит по высоте определяется согласно требованиям проекта с учетом климатических факторов и должен превышать 50 см;
• периметр цокольной основы. Он вычисляется путем сложения удвоенной длины и ширины возводимого здания;
• габариты кирпича, используемого для постройки цоколя. От того, какие имеет цокольный кирпич размеры, зависит количество стройматериала;
• габариты и количество проемов. Если имеются, расположенные в цоколе постройки проемы, то потребность в стройматериале для кладки уменьшается;
• толщину растворного шва. От учета растворных швов зависит правильность подсчета количества материала;
• вид применяемой кладки. Расчет кирпича на цоколь отличается, в зависимости от особенностей кирпичной кладки.

Используя необходимые сведения, можно выполнить расчет различными методами:

• с использованием онлайн-калькулятора или программ, размещенных на специализированных сайтах;
• вручную при самостоятельном выполнении необходимых вычислений с помощью обычного калькулятора.

Остановимся детально на методике самостоятельного выполнения расчетов.

Как рассчитать количество кирпича на цоколь по объему кладки

Зная объем кирпичной кладки, несложно рассчитать, сколько нужно кирпича на цоколь. Для этого вычисляется объем цокольной стены, и полученное значение делится на объем одного кирпичного блока. Правильно выполнив расчеты, в результате получим количество стройматериала, который потребуется для постройки цокольной основы. Разберем алгоритм выполнение расчета на конкретном примере.

Количество кирпича на цоколь по объему кладки

Исходные данные для выполнения расчетов:

• размеры цоколя здания 5х6 м;
• высота цокольной основы – 0,6 м;
• толщина стены в цокольной части – 0,25 м;
• размер связующего шва – 10 мм;
• разновидность выполняемой кладки – в один кирпич;
• размеры применяемого стройматериала – 0,25х0,12х0,065 м.

Выполняйте расчет, соблюдая приведенную последовательность вычислений:

• Определите периметр цокольной основы, удвоив сумму сторон – 2х(5+6)=22 м.
• Вычислите объем кладки, умножив периметр на ее толщину и высоту – 22х0,25х0,6=3,3 м 3 .
• Рассчитайте объем кирпичного блока, перемножив габариты – 0,25х0,12х0,065=0,00195 м 3 .
• Определите потребность в материале, поделив суммарный объем кладки на объем применяемого кирпича – 3,3:0,00195=1692 кирпича.

В приведенном алгоритме вычислений не учтена толщина шва, размер которого незначительно влияет на количество необходимых стройматериалов. Если в цокольной части строения предполагается выполнение проемов, то их объем необходимо отнять от объема кладки. Повторно выполнив упрощенные вычисления, несложно определить потребность в кирпичных блоках.

Как посчитать кирпич на цоколь по размерам цокольной части здания

Используя исходные данные, приведенные в предыдущем разделе, рассмотрим альтернативный порядок вычислений, учитывающий габариты цокольной основы. Сопоставим полученный результат с ранее определенной потребностью в материале и оценим точность расчетов.

Алгоритм вычислений предусматривает определение количества стройматериала на одном уровне кирпичной кладки с последующим расчетом суммарной потребности. Производите вычисления в указанной последовательности:

• Рассчитайте суммарную длину цокольного основания будущего здания, сложив размеры 5+6+5+6=22 м.
• Определите количество кирпичных блоков в одном ряду, разделив полученный результат на длину торцевой части (для кладки, выполняемой в один кирпич) – 22:0,12=183 штуки.
• Вычислите количество горизонтальных рядов, поделив высоту цокольной основы на толщину стандартного кирпичного блока – 0,6:0,065=9,2 ряда.
• Определите потребность в материале, перемножив количество блоков в ряду на округленное до 9 количество рядов – 183х9=1647 кирпичей.

Полученный результат вычислений по площади стен (1647) незначительно отличается от потребности в материале, определенной объемным методом (1692). В обоих случаях не учитывалась толщина связующего раствора, равная 1 см. При необходимости получения более точных значений необходимо учитывать толщину шва с учетом конфигурации кладки.

Расчет лестницы – общая информация

На этапе проектирования, после уточнения размеров цоколя и изучения планировки внутренних помещений, выполняют расчет лестничных конструкций. До начала строительства цоколя следует оценить, как будут располагаться внутренние лестницы и не потребуется ли откорректировать в проекте размеры и форму цокольной части здания.

На стадии проектирования учитываются следующие моменты:

• размеры и площадь внутреннего помещения;
• перепад высот между полом и потолочным перекрытием;
• особенности внутренней планировки;
• координаты расположения дверных проемов;
• расположение внутренних перегородок.

Немаловажными факторами при проектировании и привязке лестничных конструкций являются:

• угол наклона лестничного пролета. Оптимальное значение для безопасного использования и комфортной эксплуатации составляет 28–34 градуса;
• размер опорной части ступени. Указанное значение составляет 25–30 см, что обеспечивает удобство при перемещении;
• перепад высоты между соседними ступенями. Требования государственного стандарта предусматривают величину этого параметра, равную 18–20 см;
• ширина лестницы. Эта характеристика составляет 0,9–1,1 м, что обеспечивает возможность комфортной эксплуатации.

Определяясь с конструкцией лестницы, в первую очередь необходимо обратить внимание на безопасность, надежность и повышенный запас прочности.

Заключение

Самостоятельно рассчитать количество кирпича на цоколь несложно, владея методикой. Важно серьезно подойти к разработке проекта, правильно выбрать вид применяемых кирпичных блоков. Необходимо оценить комплекс факторов, включающих размеры цокольной части, толщину швов, вид кладки, размеры проемов. Следует также произвести расчеты по привязке к цокольной основе перегородок здания и лестничных конструкций. Правильное выполнение расчеты позволят своевременно приобрести необходимое количество стройматериалов и сократить продолжительность строительных мероприятий.

Какой кирпич лучше для цоколя фундамента – делаем правильный выбор

Часть фундаментной основы, возвышающаяся уровнем почвы, подлежит облицовке кирпичным материалом. Особенности габаритов позволяют выводить кладочные ряды до 2-х метров высотой. Внешне такая конструкция смотрится габаритно и величественно, зрительно отделяя фундаментную зону от несущих элементов сооружения. Чтобы знать, какой кирпич лучше для цоколя фундамента, придется разобраться с классификацией данного стройматериала.

Критерии выбора кирпичного материала при возведении цокольной части

А зачем вообще нужен цоколь? Считается, что он удерживает максимальные нагрузочные воздействия от любого сооружения. При этом эксплуатация его проходит в непосредственной близости от земли, под негативным действием атмосферных осадков и воды, находящейся в земле. Верхние участки стен намокают незначительно, а вот на цокольную часть приходится наибольшее количество влаги со всей возвышающейся над ним поверхности.

Чтобы защитить цоколь от негативных проявлений климата, используют чистовую отделку для поверхностей стен.

Характеристики, предъявляемые к цокольной части, утверждены СНиП II 22 81, в котором сказано, что камни, ячеистые бетонные блоки, кирпич из керамики или другой материал, изготовленный по методу сухих технологий, применять для отделки не разрешается.

Главное требование, относящееся к кирпичу – значение прочности на сжатие и изгиб.

Рассмотрим случай возведения цоколя из кирпича на ленточный фундамент под хозпостройку. Стройматериал должен отвечать следующим характеристикам:

• устойчивость к морозам. Такой показатель зависит от марки кирпичного камня и технологии его производства, и составляет от двадцати пяти до ста циклов;
• водопроницаемость – значение варьируется в пределах от двух до двенадцати процентов;
• прочность должна составлять не ниже м125. При этом строители рекомендуют выбирать такой показатель с запасом. И если вы сомневаетесь, какой кирпич лучше м100 или м125 – смело выбирайте второй вариант.

Виды кирпичного материала

Для строительства цокольной части лучше всего использовать один из материалов, приведенных ниже.

Клинкерный кирпич

Он изготовлен из особого вида глины, обожженной в печах од высоким температурным режимом. Данный вид стройматериала считается дорогостоящим, смотрится привлекательно и обладает хорошей прочностью – от трехсот килограмм на сантиметр квадратный. Влагопоглощение кирпича не менее шести процентов, морозоустойчивость – не менее ста циклов.

Кроме того, клинкерный материал известен хорошими шумоизоляционными свойствами, создает отличную защищенность для верхней части фундаментного основания. Если правильно выложить цоколь из этого кирпича на фундамент, эксплуатационный период его достигает ста лет.

Кислотоупорный кирпич

Этот каменный материал считается «вечным». Для его изготовления применяется глина с отличным уровнем пластичности и значением устойчивости к воспламенению. В себе она содержит кремнезем, оксиды металлов и глинозем. После процедуры обжига материал становится желтого оттенка.

Кирпич производится в нескольких вариантах – прямом, торцевом двухстороннем и ребровом. Он отличается небольшим уровнем влагопоглощения, почти не промокает, из-за чего его считают удачным вариантом для обустройства цокольной части.

Керамический красный кирпич

Материал универсальный, известен в строительной сфере давно. Изготавливается под воздействием высокой температуры с последующей сушкой в специальных камерах.

Красный кирпич получил популярность из-за своей прочности и длительного эксплуатационного периода.

Какой кирпич не рекомендуется к использованию

Строители не рекомендуют устраивать цоколь из силикатного кирпича. Но сели такое решение принято, то потребуется наносить защитный слой штукатурки.

Основное преимущество такого материала – доступная стоимость. Для изготовления кирпича используют кварцевый песок и известь, так что такой материал к эксплуатации в условиях влажной среды малопригоден. И если вы собрались выложить на фундаменте для бани цоколь из такого кирпича – откажитесь от своей идеи и используйте другой материал.

Использование силикатного кирпича разрешается в регионах с засушливым климатом.

Порядок выполнения работ

Рассмотрим, как выложить цоколь из кирпича на ленточный фундамент своими руками.

Алгоритм действий выглядит следующим образом:

• в первую очередь придется рассчитать, сколько кирпича надо на цоколь фундамента. Для этого следует знать параметры запланированных к строительству стен, и размеры кирпичного камня. Если работа предстоит с материалом нестандартных параметров, то подсчитывается объем цокольной части, который делится на объем одного кирпича. Расчеты простые, сложностей не вызывают;

• перед тем, как начать класть цоколь из кирпича, необходимо проверить горизонталь фундаментного основания. Если работы выполнялись качественно, то максимальные отклонения не превысят пары сантиметров, что легко устраняется выведением первого цокольного ряда. Если при проверке обнаружены большие отклонения, ленту придется выравнивать. Итак, как выложить цоколь из кирпича своими руками на неровном фундаменте? Для начала на угловых участках вертикально крепятся рейки. На одной отбивается горизонталь, ее значение переносим на другую планку. По отметкам натягиваем веревку, замеряем расстояния до фундаментной поверхности. Это поможет рассчитать примерные рабочие объемы и потребность в материалах. На устранение неровностей более двух сантиметров потребуется приготовить бетонный раствор, более мелкие погрешности устраняются смесью из песка и цемента. Работать разрешается «на глазок», так как последующая за слоем раствора кирпичная линия будет выводиться по уровню. Выравнивающий слой должен хорошо высохнуть, для чего потребуется не менее двух недель. Только после этого разрешается кладка цокольного кирпича на фундамент;
• перед началом кладочных работ на фундаментную ленту укладывается рубероид в два слоя. Устройство этого гидроизоляционного слоя является важным условием, потому что цоколь может быстро разрушиться от воздействия влаги;
• ведение кладки начинается с двух угловых участков. Если вы в таком деле новичок, просто потренируйтесь выкладывать кирпичи без кладочного раствора, пока движения не станут автоматическими. Не забывайте при этом использовать инструменты для контроля качества работ. Обязательное условие – перевязки, чередования ложковых и тычковых рядов. Чтобы легче было контролировать свою работу, высоту углов выводите максимум в пять – семь камней;

• по начальному ряду вбивается гвоздь, натягивается шнур. Необходимо удостовериться, чтобы бечевка проходила по кирпичным граням. Подготовка закончена, можно переходить к устройству цокольных рядов.

Характерные ошибки

Для чего нужен цоколь из кирпича на ленточный фундамент, нам известно. Помните, что это важный элемент здания, отремонтировать который будет невозможно. И если кирпичный цоколь на ленточном фундаменте начнет разрушаться – ситуацию вы не исправите.

Начинающие мастера часто сталкиваются с определенными проблемами, которые необходимо решать правильно. К примеру, разрешается ли для выравнивания поверхности накладывать раствор, толщина которого превышает один сантиметр? Как правило, такая необходимость возникает при устройстве кирпичного цоколя на свайном фундаменте. Такую работу лучше доверить опытным мастерам, так как придется постоянно контролировать вертикаль.

Разрешается ли пользоваться кирпичами, изготовленными без обжига? Нежелательно, но если иного выхода нет, то устраивают цоколь и из такого материала. Правда, укладывать необожженный кирпич следует внутрь цокольной кладки.

Разновидности цоколей

Определяется это расположением лицевой стенки цоколя по отношению к фасадной:

• выступающий. Вариант применяется, когда необходимо увеличить несущую способность цоколя. В этом случае элемент на два – три сантиметра выдвинут за стеновую плоскость. Имеется свой недостаток – придется принять меры для отведения дождевой влаги, стекающей по зданию;
• западающий. Стена фасада нависает над цокольной частью. Лучше всего таким вариантом пользоваться, когда для изготовления цоколя использовались прочные строительные материалы, не нуждающиеся в дополнительной отделке;
• в одну плоскость. Цокольная часть и стена находятся в одной плоскости. Таким способом пользуются редко и главным образом – на хозяйственных постройках второстепенного значения. Отделочный слой выполняется одним материалом.

Для высоты цокольной части конкретных требований не существует – все определяется наличием подвала и самого фундамента.

Требования к кирпичу и советы по его выбору

Так как цокольная конструкция непосредственно контактирует с почвенным составом, кирпич должен соответствовать определенным требованиям по эстетичной внешности и показателю прочности.

Кроме того, материал должен отлично противостоять воздействию влажной среды, обладать достаточным уровнем морозостойкости, быть экологически безопасным. Кроме того, он должен отличаться приемлемой стоимостью.

Перед тем, как выбрать кирпич для цоколя, следует изучить некоторые требования, носящие общий характер. В первую очередь, камень должен быть одинаковых параметров и форм. Поверхность строительного материала должна отличаться ровностью, не иметь скольных участков и трещин, обладать одинаковой цветовой гаммой.

В обязательном порядке проверяется марка кирпичного материала по сертификату качества, дата его изготовления, технические характеристики. Если цокольный материал выбран правильно, в помещениях будет сохраняться большее количество тепла, здание получит лучшую защищенность от проникновения холодных воздушных масс с улицы.

Подбирая кирпичный камень для обустройства цоколя, принимается во внимание и эстетическая составляющая – кладка должна отлично сочетаться с возведенными стенами. На пример, керамические кирпичи отлично смотрятся со стенами, устроенными из гладких материалов. Если вы обладаете достаточными навыками, для обустройства цокольных рядов можно применить фигурную кладку. В данном случае кирпич служит необычным украшением.

Заключение

Перед тем, как начать строительство цоколя, рекомендуется тщательно выполнить необходимые замеры, потому что выбор стройматериала чаще всего определяется предполагаемыми нагрузочными воздействиями. Кирпич в данном виде работ – материал оптимальный и экономически выгодный.

Как рассчитать кирпич на цоколь и какие параметры учитывать при расчете?

Цоколь — важная часть жилого здания. Он играет роль прокладки между фундаментом и стенами дома. Важно сделать правильный расчет кирпича на цоколь, чтобы не увеличивать расходы на строительство, дополнительную транспортировку и вести его без задержек. Подсчитать количество кирпича можно самостоятельно или воспользоваться калькулятором онлайн. Для этого нужно высчитать основные параметры возводимого жилища.

Важность цоколя

Этот вид конструкции является надземным компонентом фундамента и принимает основную нагрузку всего строения — стен, кровли, перекрытий.

Располагаясь непосредственно на монолитной железобетонной ленте фундамента, цоколь выполняет несколько функций:

• Защита стен от внешней среды — влаги в любом виде, в том числе той, что поднимается по капиллярам из земли. При недостаточной высоте цоколя (менее 50 см) стены подвержены сырости и заплесневению.
• Выдерживает давление всей вышестоящей части конструкции.
• Участвует в распределении колебаний грунта, на котором стоит дом.
• Облегчает общую конструкцию фундамента.
• Способствует поддержанию теплого микроклимата на 1 этаже.

Вернуться к оглавлению

Виды кирпича для цоколя

Строительные нормы предполагают использование следующих разновидностей кирпичей:

• красный полнотелый из глины после высоко термического обжига;
• клинкерный;
• кислотоупорный.

Для цоколя общепринято применять обычный красный кирпич полнотелого типа с маркировкой на менее М200, с высокими показателями морозоустойчивости. За счет внутренней заполненности он тяжелее аналогов, но тем лучше его несущая способность. Оптимальность красного кирпича объясняется его повсеместной доступностью и дешевизной, но кладка требует двухсторонней гидроизоляции, учитывая высокую гигроскопичность материала. Самым малозатратным вариантом будет оштукатуривание. Размеры кирпича по ГОСТу имеют стандарт 2,5×1,2×6,5 см. Он выдерживает давление в 250 кг/см2.

Клинкерный вид

Керамический кирпич, отличающийся очень высокой прочностью на сжатие и водонепроницаемостью. Получают его путем запекания (температура 1200 градусов) особой огнеупорной глины (шамот). Клинкер характеризуется декоративным разнообразием за счет цветовых оттенков, появляющихся в процессе запекания, и поэтому одновременно является внешней отделкой дома. Это идеальный вариант для цокольных стен, но применим реже по причине высокой стоимости. Гидроизоляция такому цоколю не требуется, а долговечность определяется сроком более 50 лет.

Кислотоупорный

Такой кирпич бывает только полнотелым и обладает теми же свойствами, что клинкер — минимальная влагопроницаемость, высокая прочность и срок эксплуатации. Из недостатков — высокая теплопроводность и цена. Абсолютно противопоказано использовать пустотелый материал. Конденсат, что скапливается внутри него, замерзая и размораживаясь, деформирует и разрушает стену.

Рекомендуют приобретать партию цокольного кирпича одномоментно, поскольку рабочие характеристики и цвет изделий из разных партий и заводов могут очень отличаться.

Необходимые параметры

Чтобы правильно провести расчет кирпича на фундамент, нужно знать следующее:

В данной ситуации нужно учитывать и толщину кладочных швов.

• Толщина стены цоколя. Как правило, она кладется в 1—2,5 кирпича.
• Высота цоколя. Эта величина должна быть заложена в проекте в зависимости от климатических, рельефных и почвенных особенностей местности — 50—100 см.
• Периметр основания фундамента. Его несложно посчитать, зная длину и ширину сторон дома по наружному контуру.
• Габариты выбранного вида блоков. Расчет количества облегчится, если знать, сколько единиц приходится на кладку в 1м3. Существуют специальные таблицы.
• Наличие проемов, их число и размеры.
• Поправка на цементный шов. В среднем берут 1—1,5 см.
• Особенности кладки на площадь цоколя. Конструкция цоколя может быть выходящей наружу за пределы стены, притопленной внутрь относительно стен дома, такой же ширины, что и основная стена.
• В расчеты принято вносить запас в объеме 10 дополнительных процентов.

Вернуться к оглавлению

Исходные данные

Таблица показывает необходимое число кирпичных единиц на объем в 1 м3 укладки в зависимости от вида стройматериала и с учетом ширины скрепляющего шва в 1 см. Такие сведения целесообразно уточнять при покупке материала, так как ошибки в расчетах чреваты потерей времени, денег и нервов:

Цокольный кирпич размеры красного кирпича для цоколя

Как рассчитать количество кирпича для кладки цоколя?

Осуществление мероприятий по строительству частного дома неразрывно связано с выполнением расчетов. Они позволяют точно определить потребность в стройматериалах для цоколя здания, капитальных стен или фундаментного основания. Рассмотрим основные методики выполнения расчетов цоколя из кирпича различных видов. Умея правильно рассчитать кирпич на цоколь, в зависимости от выбранного способа кладки, можно своевременно приобрести необходимый для постройки стройматериал, что значительно ускорит выполнение строительных работ.

Цокольный кирпич – размеры, виды, терминология

Планируя выполнение работ по возведению цокольной основы строения, следует определиться, какой стройматериал будет использоваться для кладки. Профессиональные строители для этих целей рекомендуют использовать полнотелый кирпич, который обладает следующими достоинствами:

• повышенной стойкостью к механическим нагрузкам;
• устойчивостью к влиянию повышенной влажности.

Разберемся, какие существуют разновидности кирпича:

• керамический, для производства которого используется глина и кварцевый песок. Технология изготовления предусматривает высокотемпературный отжиг, повышающий прочностные свойства и влагостойкость обычного глиняного кирпича;
• силикатный, который легко отличить по белому цвету. Производится путем автоклавной обработки в камерах, где поддерживается повышенная влажность и температура. Сильно поглощает влагу и не применяется для подвальных помещений и цокольных оснований;
• огнеупорный, который сохраняет целостность при нагреве до 1,5 тысячи градусов Цельсия. Огнеупорный кирпич имеет желтоватый оттенок, изготавливается на основе шамота. Материал применяется при строительстве печей и сохраняет структуру при многократном нагреве с последующим охлаждением.

Из указанных разновидностей кирпича для сооружения кладки лучше использовать керамический с маркировкой М250, произведенный путем высокотемпературного обжига глины. Такой строительный кирпич выдерживает усилие 250 кг на квадратный сантиметр площади и имеет стандартный размер – 25х12х6,5 см. Внешне изделие представляет собой прямоугольный параллелепипед, каждая из сторон которого имеет свое название:

• постель. Это самая большая по площади часть, имеющая габариты 25х12 см;
• ложковая часть. Ложок – больший торец с размером 25х6,5 см;
• тычковая плоскость. Тычок – уменьшенный торец с габаритом 6,5х12 см.

Габариты разных видов кирпичных изделий отличаются и составляют:

• для одинарного кирпича – 25х12х6,5 см;
• для полуторного – 25х12х8,8 см;
• для двойного кирпичного блока – 25х12х13,8 см.

Зная размеры блоков, применяемых для цокольной кладки, несложно самостоятельно рассчитать количество кирпича на цоколь.

Готовимся рассчитать количество кирпича на цоколь – подготовительные работы

До того как выполнить расчет кирпича на цоколь, следует определиться с его конструкцией. Она может быть различной:

• выступающей за контур стены;
• соответствующей ширине стены;
• притопленной на 50–70 мм относительно стены строения.

Желая правильно рассчитать кирпич на цоколь, необходимо подготовить исходные данные:

• толщину цоколя. В большинстве случаев ширина может выполняться в 0,5, 1, 1,5, 2 или 2,5 кирпича;
• высоту цокольной стены. Габарит по высоте определяется согласно требованиям проекта с учетом климатических факторов и должен превышать 50 см;
• периметр цокольной основы. Он вычисляется путем сложения удвоенной длины и ширины возводимого здания;
• габариты кирпича, используемого для постройки цоколя. От того, какие имеет цокольный кирпич размеры, зависит количество стройматериала;
• габариты и количество проемов. Если имеются, расположенные в цоколе постройки проемы, то потребность в стройматериале для кладки уменьшается;
• толщину растворного шва. От учета растворных швов зависит правильность подсчета количества материала;
• вид применяемой кладки. Расчет кирпича на цоколь отличается, в зависимости от особенностей кирпичной кладки.

Используя необходимые сведения, можно выполнить расчет различными методами:

• с использованием онлайн-калькулятора или программ, размещенных на специализированных сайтах;
• вручную при самостоятельном выполнении необходимых вычислений с помощью обычного калькулятора.

Остановимся детально на методике самостоятельного выполнения расчетов.

Как рассчитать количество кирпича на цоколь по объему кладки

Зная объем кирпичной кладки, несложно рассчитать, сколько нужно кирпича на цоколь. Для этого вычисляется объем цокольной стены, и полученное значение делится на объем одного кирпичного блока. Правильно выполнив расчеты, в результате получим количество стройматериала, который потребуется для постройки цокольной основы. Разберем алгоритм выполнение расчета на конкретном примере.

Исходные данные для выполнения расчетов:

• размеры цоколя здания 5х6 м;
• высота цокольной основы – 0,6 м;
• толщина стены в цокольной части – 0,25 м;
• размер связующего шва – 10 мм;
• разновидность выполняемой кладки – в один кирпич;
• размеры применяемого стройматериала – 0,25х0,12х0,065 м.

Выполняйте расчет, соблюдая приведенную последовательность вычислений:

• Определите периметр цокольной основы, удвоив сумму сторон – 2х(5+6)=22 м.
• Вычислите объем кладки, умножив периметр на ее толщину и высоту – 22х0,25х0,6=3,3 м 3 .
• Рассчитайте объем кирпичного блока, перемножив габариты – 0,25х0,12х0,065=0,00195 м 3 .
• Определите потребность в материале, поделив суммарный объем кладки на объем применяемого кирпича – 3,3:0,00195=1692 кирпича.

В приведенном алгоритме вычислений не учтена толщина шва, размер которого незначительно влияет на количество необходимых стройматериалов. Если в цокольной части строения предполагается выполнение проемов, то их объем необходимо отнять от объема кладки. Повторно выполнив упрощенные вычисления, несложно определить потребность в кирпичных блоках.

Как посчитать кирпич на цоколь по размерам цокольной части здания

Используя исходные данные, приведенные в предыдущем разделе, рассмотрим альтернативный порядок вычислений, учитывающий габариты цокольной основы. Сопоставим полученный результат с ранее определенной потребностью в материале и оценим точность расчетов.

Алгоритм вычислений предусматривает определение количества стройматериала на одном уровне кирпичной кладки с последующим расчетом суммарной потребности. Производите вычисления в указанной последовательности:

• Рассчитайте суммарную длину цокольного основания будущего здания, сложив размеры 5+6+5+6=22 м.
• Определите количество кирпичных блоков в одном ряду, разделив полученный результат на длину торцевой части (для кладки, выполняемой в один кирпич) – 22:0,12=183 штуки.
• Вычислите количество горизонтальных рядов, поделив высоту цокольной основы на толщину стандартного кирпичного блока – 0,6:0,065=9,2 ряда.
• Определите потребность в материале, перемножив количество блоков в ряду на округленное до 9 количество рядов – 183х9=1647 кирпичей.

Полученный результат вычислений по площади стен (1647) незначительно отличается от потребности в материале, определенной объемным методом (1692). В обоих случаях не учитывалась толщина связующего раствора, равная 1 см. При необходимости получения более точных значений необходимо учитывать толщину шва с учетом конфигурации кладки.

Расчет лестницы – общая информация

На этапе проектирования, после уточнения размеров цоколя и изучения планировки внутренних помещений, выполняют расчет лестничных конструкций. До начала строительства цоколя следует оценить, как будут располагаться внутренние лестницы и не потребуется ли откорректировать в проекте размеры и форму цокольной части здания.

На стадии проектирования учитываются следующие моменты:

• размеры и площадь внутреннего помещения;
• перепад высот между полом и потолочным перекрытием;
• особенности внутренней планировки;
• координаты расположения дверных проемов;
• расположение внутренних перегородок.

Немаловажными факторами при проектировании и привязке лестничных конструкций являются:

• угол наклона лестничного пролета. Оптимальное значение для безопасного использования и комфортной эксплуатации составляет 28–34 градуса;
• размер опорной части ступени. Указанное значение составляет 25–30 см, что обеспечивает удобство при перемещении;
• перепад высоты между соседними ступенями. Требования государственного стандарта предусматривают величину этого параметра, равную 18–20 см;
• ширина лестницы. Эта характеристика составляет 0,9–1,1 м, что обеспечивает возможность комфортной эксплуатации.

Определяясь с конструкцией лестницы, в первую очередь необходимо обратить внимание на безопасность, надежность и повышенный запас прочности.

Заключение

Самостоятельно рассчитать количество кирпича на цоколь несложно, владея методикой. Важно серьезно подойти к разработке проекта, правильно выбрать вид применяемых кирпичных блоков. Необходимо оценить комплекс факторов, включающих размеры цокольной части, толщину швов, вид кладки, размеры проемов. Следует также произвести расчеты по привязке к цокольной основе перегородок здания и лестничных конструкций. Правильное выполнение расчеты позволят своевременно приобрести необходимое количество стройматериалов и сократить продолжительность строительных мероприятий.

Количество кирпича на цоколь — точный расчет и таблица

Для придания сооружению устойчивости и прочности, над фундаментом на этапе строительства обязательно делается цоколь. В дальнейшем он будет принимать на себя большую часть нагрузки будущего строения (давление перекрытий, стен, кровли и т. д.). Как правило, цоколь делают из кирпича. Стенки цоколя испытывают серьезные нагрузки, поэтому для его постройки принято использовать полнотелый красный кирпич.

Маркировка, которую можно использовать — М200 и с более высокими коэффициентами прочности. Такой кирпич имеет больший вес, чем его традиционные аналоги, но в данном случае это оправдано. Важно также выполнить правильный расчет кирпича на цоколь, чтобы материала вам точно хватило и не пришлось переплачивать.

Лучше заранее уделить время тому, чтобы правильно рассчитать количество и вес кирпича.

Важно помнить, что рабочие характеристики продукта аналогичной маркировки, но от различных заводов часто не совпадают, а это негативно отражается на прочности и надежности всего здания и цоколя, в частности. Помимо этого, материал из разных партий незначительно отличается по цвету, что может испортить весь экстерьер сооружения.

Рекомендуется сразу приобрести достаточное количество кирпича выбранной марки и производства определенной компании.

Метод расчета, основанный на площади цоколя

В соответствии с ГОСТом, размеры красного кирпича следующие: 250х120х65 мм. Все его стороны имеют свое название: ложок, постель и тычок, соответственно. Расчет количества материала производится при помощи нескольких методов. В качестве исходных данных в первом методе выступает площадь цоколя вместе с площадью одной из сторон кирпича. Для расчета нужно доподлинно знать общие размеры объекта.

В качестве примера возьмем дом, площадь основания которого 5х4 кв. м. Конечно, размеры дома могут быть любыми, но мы приводим в пример самые удобные в подсчете, чтобы вы не слишком запутались в расчетах.

Стандартный размер цоколя в высоту – 1 метр. Длина стен здания составляет 18 м (5+5+4+4 м). Рассчитать количество стройматериала можно в метрах, так будет удобнее.

Самая простая кладка выполняется так, чтобы ее толщина была кратной половине длины кирпича. Ширина стандартного кирпича равняется 0.12 м, что в полной мере соответствует ширине такой кладки.

При устройстве кладки в один кирпич ее толщина будет 0.25 м, а если в полтора – 0.38 м и т. д.

Основные виды кладок.

Посчитать цокольный кирпич, который потребуется, проще всего так:

1. Первым делом вычисляем изначальное количество материала для одного квадратного метра площади, при условии кладки в полкирпича (даже если будем делать другую кладку).
2. В качестве наружной поверхности выступает ложок с площадью в 0.01625 кв. м (0.25х0.065 кв. м).
3. При делении одного метра квадратного на площадь ложковой стороны получается так называемое «базовое число». Это количество материала, которое требуется для выкладки 1 кв. м цоколя при толщине стены в полкирпича. Формула выглядит так: 1/0.01625 = 61.53 шт.
4. Мы посчитали количество материала без учета растворных швов, толщина которых обычно составляет 0,005–0,01 м. С учетом швов кирпича может потребоваться на 10–15% меньше. Однако стоит помнить про такую вещь, как бой материала во время доставки. Он может доходить до 5–7%.

Исходя из вышесказанного, если площадь цокольного основания – 18 кв. м (18х1 кв. м), при умножении полученного базового основания на данную величину получается необходимое для работы количество – 1107,54 шт. (1108 после округления в большую сторону). Такое количество стройматериала будет иметь очень большой вес, поэтому самостоятельно его доставить весьма затруднительно.

Кстати, такое же количество материала на цокольный пристрой получается при делении площади всей поверхности цоколя на полученную ранее площадь ложка, а именно на 18/0.01625 кв. м.

При необходимости может быть использована кладка в один кирпич и шире. Соответственно, толщина стенок будет составлять 0.25 м и более. Несмотря на это, базовое значение мы считаем только для кладки в полкирпича. Просто потом (при кладке в один) это значение умножаем на два, при кладке в полтора – на три, в два – на четыре. Иными словами, сколько раз половинка уместится в толщине кладки, такой множитель и будет у базового числа.

Метод расчета с использованием объема

Чтобы произвести расчет искомого количества материала, можно воспользоваться мерой объема.

V (цоколя) = (5+5+4+4)м х 1 м х 0.12 м = 2.16 куб.м., V (кирпича) = 0.25х0.12х0.065 = 0.00195 куб.м. Все кажется очень простым, и это действительно так.

При делении объема цоколя на объем кирпича мы получим требуемое количество материала: 2,16/0.00195=1108 штук после округления в большую сторону. Следовательно, на весь цоколь нам потребуется 1108 кирпичей без учета растворных швов и боя. В итоге мы видим, что после двух подсчетов разница между двумя полученными значениями отсутствует!

Использование метода подсчёта количества с помощью объема также актуально и не менее точно по итоговому значению. Правда, порой бывает трудно сопоставить размеры цоколя и отдельных кирпичей.

Таблица для быстрого расчета

Два этих способа производить расчет кирпича для постройки цоколя являются, по сути, ориентировочными. Об идеальной точности здесь говорить не приходится, потому что кирпичи придется соединять друг с другом цементным раствором, при условии, что толщина соединительного шва зачастую превышает даже 10 мм. Швы, в свою очередь, расположены между рядами кладки (горизонтальные и вертикальные швы, соответственно).

При подсчете количества, учитывается размер, но не принимается во внимание вес. А при доставке стройматериалов вес – это весьма важный параметр.

Следует помнить следующее:

• Производя расчет количества материала, правильно было бы принимать во внимание некую толщину соединительных швов. Однако, на практике вычислить заранее точную толщину этих швов весьма затруднительно.
• Также в цоколе практически всегда присутствуют вентиляционные окошки, площадь которых требуется вычесть из получившейся величины.
• Помимо этого, при транспортировке, доставке и выгрузке обязательно будет образовываться бой. Зачастую он достигает 5-10% от общего количества материала. Это также нужно принимать во внимание при расчетах.

Примерное количество красного кирпича на цокольный пристрой, также можно рассчитать, используя таблицу средних значений, приведенную ниже:

• Одинарный — 250х120х65 мм;
• Полуторный — 250х120х88 мм;
• Двойной — 250х120х138 мм.

** Толщина растворного шва = 1 см.

Разумеется, данная таблица подходит лишь для приблизительной оценки, чтобы получить наиболее точные данные по количеству кирпичей, используйте методы расчета, описанные выше.

Не плохо, если полученное примерное количество кирпичей будет незначительно завышено, ведь очень часто посреди рабочего процесса выясняется, что строительного материала начинает не хватать. В любом случае, остаткам можно будет всегда найти свое применение.

Если вы не можете самостоятельно произвести расчет кирпича, требующегося на цоколь, то лучше всего обратиться за помощью к специалистам, имеющим богатый опыт в этой сфере. Помочь они могут не только с расчетами, но и с укладкой.

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Как выбрать кирпич для цоколя

Дачник с 20 летним стажем

Если выбирать кирпич для цоколя, не понимая, зачем нужен этот архитектурный элемент, когда нет необходимости его добавить и какие при этом работают требования, то через некоторое время придется обкладывать по новой. Только зная это все, вы сможете найти подходящий керамит. Для этого учитываются размеры, индивидуальные характеристики.

Цоколь — нижняя часть здания, выступающая над самой землей. Часто она — продолжение ленточного фундамента, в таком случае ее называют цокольной частью фундамента. Цоколь из кирпича на ленточные фундаменты — самый оптимальный вариант при обильных осадках и влажном климате.

Для чего нужен цоколь из кирпича на фундамент

Цоколем также называют надземную часть фундамента. Это плавный переход от основания к главным стенам здания. Какой бы материал ни был выбран при изготовлении, цели использования цоколя одинаковы. Зачем нужен цоколь из кирпича:

• Возвышение здания;
• защита главных стен от осадков.

Именно часть дома, где расположена верхняя часть фундамента, подвергается негативному воздействию дождей, растаявшей по весне воды, снега во время зимы. Главное здание нельзя подвергать такому увлажнению. Много влаги отрицательно влияет на рабочий срок здания. Совместно с низкими температурами, вода принесет большой ущерб зданию. Долго оно не простоит.

С целью оградить здание от негативного воздействия со стороны излишней влаги и делается кирпичный цоколь, воздвигнутый на ленточном фундаменте. Делают его из прочных и одновременно влагостойких материалов: керамит или бетон. Кроме прочного сырья, для цоколя делают дополнительное утепление, изолируют его от воды.

С такими климатическими условиями, как в России, цоколи для зданий необходимы. Строения без верхнего продолжения фундамента бесполезны, неспособны долго стоять. Без него пол находится на уровне земли, а значит, тепло будет уходить в землю, в конструкции будет сырость.

Такое сооружение помогает устранять капиллярные подсосы. Для этого между верхним продолжением фундамента и главной стеной есть несколько гидроизоляционных слоев. Всю проблему берет на себя эта часть здания. Сама стена остается сухой, не повреждается.

В данном видео вы узнаете, как выбрать кирпич для цоколя:

Материал для возведения кирпичного цоколя

Если вы собираетесь возводить цоколь из кирпича, располагающийся на ленточном фундаменте, подберите правильный качественный материал. Далеко не все виды для этого походят.

Каждый тип сделан из разных компонентов, разными методиками изготовления. По этой причине у них различны сферы применения. Одни используются для обкладки внутренней стены, вторые для внешних несущих стен, третьи переносят высокие температуры, ими обкладывают камин.

Внимательнее относитесь к своему выбору. Силикатный кирпич очень доступен, но,используя его, вы только создадите себе проблемы, т.к. он непрочен.

Ниже представлен список материалов, из которых изготавливают керамит:

1. Клинкер. Самый прочный. Смотрится эстетично, дополнительная отделка не понадобится. У него высокая стоимость, поэтому пользуются им не часто.
2. Сухое прессование. Похож на керамику, но более практичен. Стоит гораздо меньше.
3. Из глины. Не очень эстетичен, требует дополнительной отделки. Пользуется популярностью из-за морозостойкости. Стоит недорого.
4. Поризованный. Легкий. Не требует облицовки. Стоимость средняя.
5. Керамика. Очень эстетично выглядит. Цена варьируется в зависимости от производителя. Есть пустоты.

Требования к кирпичному цоколю и материалам его изготовления

Главное требование – стойкость. Ведь этому сооружению придется держать все помещение. Но существуют и другие предпочтения:

1. Чем ближе к земле, тем больше влаги будет попадать в помещение. Все осадки попадают на нижнюю часть здания.
2. Из-за частого воздействия влаги нельзя допускать резких перепадов температур.
3. В этой части сооружения должны находиться отдушины для естественной вентиляции. По этой причине эту конструкцию не используют как остальную часть здания.
4. Некоторые никак не используют это помещение, а некоторые выкапывают там целый работающий этаж. В таком случае материал изготовления не должен хорошо проводить тепло. Но и в этом случае не забывайте про нужную прочность.

Все требования к сооружению прописаны в СНиП II-22-81.

Выбор кирпича для цоколя

Использование керамита с сухой технологией для цоколя недопустимо. Они не только обладают низкой прочностью, но и низкой влагостойкостью. Укладка цоколя из кирпича такого вида приведет к разрушениям. К выбору кирпича на цоколь нужно подходить ответственно.

Есть основные виды керамита, которые хорошо справятся с этой задачей. Какой кирпич нужен для цоколя, разберем ниже.

Красный кирпич

Такой выбор будет самым обдуманным, оптимальным. Из-за своих характеристик этот керамит лучше всего подходит на роль укладки несущих стен подземного этажа. Он прослужит вам долго независимо от количества влаги и других капризов окружающей среды.

Но впитывания воды в керамит все равно не избежать. При покупке обязательно уточните марку материала. Марка М-150 не проживет более 60 раз замораживаний. Ищите более морозостойкие варианты. Лучше покупайте марку М-250.

Почему при выборе между красным и силикатным керамитом предпочтение отдается влагоустойчивости и прочности? Силикат непрочен, впитывает влагу. Вода попадает в трещины, поры кирпича. При заморозках она увеличивается в объеме, начинает разрушать керамит изнутри. По этой причине важно правильно подобрать материал.

Даже при постройке основного дома силикатом верхнюю часть фундамента лучше обкладывать красным. Ведь держать всю конструкцию нижнему сооружению, а для этого нужен прочный материал.

Также красный керамит выбирают по финансовым соображениям. Он стоит относительно недорого и найти его в каждом городе не проблема.

Важно! При покупке кирпича обязательно спрашивайте документы на этот материал! Ведь нужно убедиться в его качестве.

Красный керамит для цоколя – правильный выбор.

Клинкерный кирпич

Это самый крепкий кирпич, существующий на данный момент. Он обладает большой прочностью на сжатие, долго служит и выглядит эстетично. Дополнительной облицовки не требует. Влагоустойчив.

Он соответствует всем характеристикам, но используют его не так часто, так как слишком дорогой. В основном применяют для облицовки печей и каминов.

Силикатный кирпич

Силикатный керамит не лучший выбор. Технология изготовления этого продукта не позволит материалу быть влагоустойчивым. Если влага будет долго действовать на силикат, он разбухнет и утратит все рабочие характеристики. Спустя время он разрушится. Использовать такой кирпич можно, если климат засушливый, не выпадает много осадков.

Но даже при укладке таким материалом придется делать дополнительную гидроизоляцию. Силикат довольно прочен, так что при таких условиях он прослужит достаточно. Конструкция будет надежной. Укладка силикатным кирпичом обойдется значительно дешевле, чем каким-либо другим. Кроме своих финансов, вы сэкономите силы и время.

Кислотоупорный кирпич

Очень сложный состав. Для его изготовления используют специализированные глины с добавкой дунита. Это минеральная горная порода.

Выливается с температурой 1300 °С. В итоге выходит материал, выдерживающий вредные вещества. Ни кислоты, ни щелочь не навредят кислоупорному керамиту.

Очень прочный. На него никак не воздействуют перепады температур и повышенная влажность. Не проводит тепло и звуки. Влагу не впитывает. Размер равен обычному кирпичу.

Важно! Для укладки данного кирпича потребуется специализированная замазка из кислоупорного порошка. Он содержит в составе реагенты. Обычным цементным раствором его не крепят.

Храните порошок подальше от детей и домашних животных.

Рекомендации по выбору кирпича для цоколя

Все рекомендации не применяются на жилые здания. Они строятся строго по плану. В каждом проекте указаны требования к качеству материала для постройки. Рекомендации касаются не жилых зданий, а хозяйственных построек. Какие основные характеристики учитываются при выборе керамита?

Внешний вид должен сочетаться с общей постройкой. В зависимости от материала, из которого будет воздвигаться, учитывается еще и ширина цоколя. Обычно он кладется в 1,5-2 кирпича.

Для хорошей прочности, долговечности и влагоустойчивости цоколя устанавливайте дополнительную гидроизоляцию.

Какой кирпич для строительства цоколя лучше

Обычно при постройке цоколя выбор идет между красным и силикатным кирпичом. Какой кирпич лучше для цоколя?

При выборе нужно руководствоваться мыслью, что он находится очень близко к земле. Все талые и грунтовые воды окажут влияние на состояние керамита.

Поэтому нужно внимательно изучить технические характеристики каждого вида. К ним относятся: прочность, долговечность и влагоизоляция.

Запомните! Стоимость – последний пункт, которым нужно руководствоваться при постройке цоколя. Если выберете дешевый и некачественный вариант, подумайте о вашем доме через десяток лет. Средств на ремонт уйдет гораздо больше, чем на кирпич!

Внимательно относитесь к покупке кирпича. Учитывайте все особенности климата и почвы, тогда не ошибётесь!

Расчет количества кирпича

Расчет количества кирпича на цоколь нетруден. При составлении плана постройки учитывайте необходимую толщину и высоту сооружения. Эти параметры понадобятся вам для высчитывания количества необходимого кирпича для цоколя фундамента. Эти вычисление нужно делать до возведения. Это нужно, для того чтобы заранее знать, во сколько вам обойдётся вся постройка и количество материалов.

Для этого нужно выполнить несложные расчеты. Толщину и высоту цоколя вычисляют по параметрам кирпича. При расчёте учитывайте толщину швов между керамитами. Они примерно 10 мм.

Чтобы узнать количество кирпичей, нужно прибавить длину, ширину, высоту и толщину швов. В итоге получаются размеры одного ряда, к примеру, 254*127*81 мм. В интернете есть множество калькуляторов кирпича на цоколь.

Особенности обустройства кирпичного цоколя

Перед началом работ ознакомьтесь с этими рекомендациями:

1. Для начала определите толщину цоколя. Она зависит от материала, из которого делается дом и верхняя часть фундамента.
2. Перед тем как выкладывать керамит, установите гидроизоляцию в цокольный этаж из кирпича на ленточный фундамент. Благодаря ей влага не будет проникать в помещение.
3. Кирпичи кладут плашмя. Так, чтобы последующий ряд перекрывал предыдущие швы. При кладке нужно следить за ровностью с помощью уровня.
4. Кирпич для цоколя должен быть толще, чем материал, из которого возводят несущие стены.

Учитывайте эти особенности и не допустите ошибок.

Утепление цоколя

Если не утеплять, большое количества тепла из дома будет уходить во время морозов. Это будет неприятно как жителям, так и самому дому.

Лучше всего для изоляции от холода использовать экструдированный пенополистирол. Клеится на стены он с помощью клея на цементном растворе. После следует дополнительная фиксация.

Многие для экономии используют для утепления более дешевый материал – пенопласт. Он слишком мягок. Его будут грызть мыши.

Экструдированный пенополистирол плотный и жесткий. Он очень ровный, поэтому после возведения цоколя им можно выравнивать кладку.

Перед теплоизоляцией проведите подготовительные работы:

1. Очистите стену от выступов.
2. Удалите неровности железной щеткой.
3. Покройте стену грунтовкой.
4. Можно приступать к установке утеплителя.

После утеплителя на стену крепится арматурная сетка и штукатурка.

Какими могут быть размеры цокольного кирпича?

Цоколь находится непосредственно на фундаменте здания и служит переходом от основания строения к его стенам.

На нулевой этаж дома приходится вес всей конструкции, потому необходимо особенно тщательно подходить к выбору материалов для строительства и к работам по возведению. Материалами для строительства могут быть блоки, камень, железобетон или кирпич цокольный.

По многим параметрам последний из материалов является наиболее предпочтительным среди прочих. Его доступность, экологичность, прочность и низкая теплопроводность обусловили такое его широкое применение в строительстве фундамента и стен жилых зданий.

При закупке материалов нужно разобраться в разнообразии видов кирпича, его характеристиках и типоразмерах. Это может существенно облегчить расчет объемов при планировании и точность выполняемых работ составленной смете. При возведения цоколя из кирпича, зная его размеры цокольный кирпич просчитать очень легко.

Керамический красный полнотелый кирпич

Полнотелый красный кирпич универсален, его применяют как для внутренних отделочных работ, так и для возведения стен здания. Он обладает достаточной морозостойкостью и лучше хранит тепло помещения, чем клинкер.

Влагопоглощение на уровне 14% позволяет использовать этот материал для строительства даже в регионах с дождливым климатом.

Особенно стоит отметить доступность по цене такого материала. Размерный ряд соответствует клинкерным характеристикам, имея те же габариты одинарного, полуторного и двойного кирпичей.

Существует модификация в виде удлиненного блока в 52,8 см длиной. Это позволяет сэкономить на строительстве.

Разница между отделочным и строительным кирпичами заключается в геометрии поверхностей – для отделки лицевой камень должен быть без дефектов в виде трещин и сколов, пигментации и пр.

Силикатный кирпич

Для возведения опорных стен используют силикатный кирпич. Его высока плотность, прочность и устойчивость к значительным нагрузкам позволяют выдерживать вес всей конструкции без деформации. За счет правильной геометрии форм также возможно использование для отделочных работ.

Поглощение влаги на уровне 16%, но и теплопроводность тоже повышенная, поэтому его применяют только при малом количестве осадков и с обязательным обустройством дренажной системы по периметру здания.

Размерный ряд не отличается от клинкерного и керамического видов, те же типоразмеры для одинарного, полуторного и двойного исполнения.

Но поверхность делается не только гладкой, как у прочих, но и рельефной – как для улучшения адгезии материала, так и для большей декоративности. Цветовая гамма расширяется розовыми, соломенными и персиковыми оттенками.

Кислотоупорный

Этот вид кирпича производят из глины и дунита. Эта примесь в составе означает использование фрагментов горных пород, с содержанием кремния дол 45%. Особая технология изготовления придает стойкость к воздействию химических веществ. При строительстве для соединения кладки необходима кислотощелочестойкая замазка.

При правильно проведенных работах такие стены отлично отталкивают воду, причем уровень поглощения влаги всего 8%. Долгий срок эксплуатации без разрушения составляет 150 циклов, что подтверждает высокую морозоустойчивость материала.

При облицовочных работах применим кирпич прямой формы, размером 23*1,3*6,5 см. Существуют и другие формы, кроме прямой, используемые, к примеру, в химической промышленности: малый радиальный продольный размером 11,3*7*6,5 см, с длиной 23см, или ребровый клиновый двусторонний размером 11,3*6,5*6,5 см, с длиной 23 см.

Самым популярным из всех видов является клинкерный кирпич, из-за своей декоративности и качественным характеристикам. Так же популярен и красный полнотелый за счет доступности по цене и низкой теплопроводности.

Вес кирпича зависит от его наполнения и материала изготовления. Когда строительная единица имеет большую плотность, то и вес ощутимо увеличен. Это влияет на нагрузку на основание и удобство при работах с материалом.

Чтобы уменьшить вес, но сохранив все свойства, делают пустотелые кирпичи. Отверстия в нем могут быть различных форм – щели, круглые, овальные, а также сквозные или не сквозные.

Для облицовки цоколя применяют, как правило, пустотелые разновидности материала, но не все. Кислотоупорные вообще не бывают пустотелыми, а глиняный красный теряет свои качества при пустотелом исполнении. Клинкерный может применять в любом исполнении, его прочность и плотность структуры позволяет делать в нем любые отверстия.

Типовой вес клинкерного кирпича для отделочных работ:

• одинарный имеет вес в 4,5 кг – полнотелое исполнение, и 3,7 кг – пустотелое;
• укороченный, но пустотелый, весит 2,2 кг;
• полублок с выемками – 1,7 кг;
• вид с удлиненной стороной – 3,75 кг.

Керамический глиняный кирпич приобретает дополнительные преимущества от появления пустот в его составе в виде отверстий, к примеру, лучше хранит тепло.

• одинарный камень весит 3,7 кг, если он полнотелый, и 2,7 кг, если с пустотами;
• полнотелый полуторный–4,3 кг, а пустотелый – до 3,3 кг;
• полнотелый двойной имеет вес в 7,2 кг, а пустотелый всего 5 кг;
• укороченный кирпич шириной в 8,5 см – 2.2 кг.

Силикатный кирпич при всех прочих равных параметрах с остальными подвидами, имеет повышенную плотность структуры, потому он всегда самый тяжелый из всех категорий.

• полуторный кирпич для облицовки весит как и силикатный с пустотами — 4,3 кг;
• у двойного вес достигает 5,8 кг.

Кислотоупорный стандартный кирпич весит 3,6 кг. Тяжесть остальных видов может варьироваться в зависимости от вида и назначения, но не более 3,65 кг.

Кирпич для цоколя должен быть максимально надёжным в эксплуатации, но и визуально он должен смотреться достаточно презентабельно. Зная типовые размеры каждого из видов, можно составить смету, максимально приближенную к реальным затратам в процессе стройки.

Цоколь из кирпича на ленточный фундамент: технология кладки

• И не зря, ведь лента — это базовый тип, наиболее удачная и надежная опорная конструкция.
• Ни один вид фундамента не может продемонстрировать такое сочетание качеств, экономичности и простоты, как ленточный.
• Он имеет несколько вариантов конструкции, расширяющих возможности основания и позволяющих получить оптимальный вариант для данных условий.
• Рассмотрим один из специфических рабочих моментов, возникающих при строительстве ленты — создание кирпичного цоколя.

Плюсы и минусы цоколя из кирпича на ленточном фундаменте

Кирпичный цоколь имеет следующие достоинства:

• Сборка из штучных материалов медленнее, но не требует времени на выдержку материала, поэтому в конечном счете происходит гораздо быстрее, чем бетонная отливка.
• Кирпичный цоколь позволяет исправить недочеты, допущенные в процессе отливки ленты. В частности, можно исправить форму, выровнять углы и т.п.
• Появляется промежуточный слой между стенами и лентой, позволяющий перераспределить нагрузку и более равномерно передать ее на ленту.
• Кирпич обладает определенными теплоизоляционными способностями, позволяющими улучшить микроклимат нулевого уровня или первого этажа.

К недостаткам следует отнести:

• Кирпич способен впитывать влагу, что создает проблемы для конструкции всего дома и требует принятия соответствующих мер.
• Кирпичная кладка — трудоемкий процесс, требующий навыков и опыта.
• Несущие способности кирпича ниже, чем у бетонной отливки.
• Большое количество соединительных швов существенно ослабляет кладку, делая цоколь уязвимым к механическим нагрузкам и воздействию влаги.

И достоинства, и недостатки напрямую вытекают из свойств кирпича, поэтому их следует считать типичными особенностями строительного материала.

Виды кирпичей и какой из них наиболее оптимален

1. Существует немало разновидностей кирпичных блоков, но для кладки цоколя годятся далеко не все.
2. Например, силикатный кирпич, при внешней привлекательности, не может быть использован для строительства цоколя из-за низкой несущей способности и высокой гигроскопичности.
3. Эти два качества недопустимы для цоколя, так как этот элемент принимает на себя практически полный вес дома и дождевые стоки с поверхности стен.

Оптимальным вариантом материала станет полнотелый керамический кирпич.

Он имеет наиболее удачное сочетание качества, цены и эксплуатационных показателей.

Некоторые источники в качестве подходящего варианта указывают клинкерный кирпич. Это — весьма спорный вариант.

Дело в том, что клинкер практически не впитывает воду.

Это является как достоинством, так и недостатком материала, поскольку для качественного сцепления с кладочным раствором необходимо, чтобы материал мог впитывать влагу. Иначе прочность соединения исчезает, а швы начинают оказывать неблагоприятное воздействие.

Они впитывают влагу, которая замерзает и расширяется, разрушая кладку.

Как рассчитать количество кирпича

Расчет количества материала производится исходя из параметров цоколя.

Его высота всегда кратна целому числу рядов, а ширина соответствует обычным типам кладки:

• В полкирпича (120 мм). На 1 м2 кладки (с учетом швов) уходит 51 штука стандартного одинарного кирпича.
• В кирпич (250 мм). 102 кирпича на 1 м2.
• В полтора кирпича (380 мм). 153 шт/м2.
• В два кирпича (510 мм) 204 шт/м2 и т.д.

• Необходимое количество кирпича можно рассчитать по площади ленты, руководствуясь приведенными нормативами.
• Можно подойти к решению вопроса иначе и сосчитать количество брикетов поштучно, разделив длину ленты на длину одной штуки и умножив на количество кирпичей в толщину кладки и затем умножив на число рядов.
• Для тех, у кого нет времени или желания заниматься подсчетами, моет быть полезен онлайн-калькулятор.
• Их много, все они действуют по единому принципу — в соответствующие окошечки вводятся собственные данные — длина ленты, ширина, прочие исходные данные.
• В результате получается нужное значение с учетом величины и других особенностей выбранного типа кирпича.

Выбор ширины и высоты

Ширина цоколя — параметр, связанный с толщиной ленты и стен дома.

Существует три варианта:

• Выступающий. Он толще, чем стены, поэтому дождевая влага стекает прямо на него. Это способствует разрушению цоколя и требует установки защитного козырька и обшивки.
• Выстроенный вровень с плоскостью стен. Представляет собой продолжение внешних стен, но при установке обшивки толщина увеличивается и делает его выступающим.
• Западающий тип цоколя. Его толщина меньше, что позволяет при монтаже обшивки выровнять плоскость стены и цоколя, образовав гармонично сочетающиеся поверхности.

1. Выбор наиболее подходящего варианта производится при сопоставлении несущих способностей материала и толщины основания, на сколько оно позволяет делать кладку той или иной толщины.
2. Высота цоколя — предмет постоянных споров и дискуссий.
3. Основными критериями выбора высоты являются:

• Максимальная высота снегового покрова за последние годы.
• Уровень пола первого этажа (нулевой уровень).

Для регионов со снежными зимами высота снежного покрова является существенным фактором, так как при начале таяния низкий цоколь может стать причиной намокания стен.

Уровень пола первого этажа является технологически оправданным ориентиром, позволяющим упростить строительные работы и обойтись без лишних мероприятий.

Виды кладок

Существует много видов кладки, имеющих декоративное или чисто практическое значение.

Выбор наиболее подходящего варианта в первую очередь обусловлен толщиной цоколя.

Поскольку цоколей в полкирпича не бывает, минимальный вариант — кладка в кирпич. Основным элементом кладки является перевязка, т.е. размещение кирпичей таким образом, чтобы все швы пересекались цельными брикетами.

Самым известным способом перевязки является обычная ложковая кладка, но она не позволяет перевязывать внешние и внутренние ряды между собой.

Поэтому чаще всего используют цепную кладку, когда один ряд кирпичей укладывается обычным ложковым способом, а другой ряд — тычковый, т.е. состоящий из кирпичей, уложенных поперек оси стены.

Общая схема возведения

Порядок действий при укладке кирпичного цоколя:

• Подготовка поверхности ленты, гидроизоляция, установка шнура-причалки.
• Укладка первого ряда кирпичей.
• Подъем угловых участков.
• Заполнение промежутков между углами.
• Укладка верхнего ряда, гидроизоляция поверхности цоколя.

В зависимости от конструктивных особенностей дома могут потребоваться некоторые дополнительные действия, например, выкладка криволинейных участков цоколя и т.п.

Выполнение таких работ производится по специальной методике, принятой для подобных элементов.

Заготовка раствора

Прежде всего надо выбрать марку раствора. Она должна быть в 2 раза ниже марки кирпича, это позволит предотвратить появление трещин.

Если используется полнотелый керамический кирпич марки М200, то раствор нужен марки М100.

Если он будет изготавливаться самостоятельно на площадке, то необходимо выдерживать пропорции:

• 1 часть цемента.
• 4-5 частей песка.

Пропорции указаны для цемента марок М400-500. Если раствор будет приобретаться в готовом виде, то необходимо организовать доставку и подготовить все к моменту появления раствора, так как срок жизнеспособности у него ограничен и не терпит длительных задержек.

Подготовка основания

Поверхность ленты должна быть тщательно подготовлена к укладке кирпича. При наличии неровностей, перепадов или иных изъянов, на нее наносится выравнивающий слой цементного раствор.

Необходимо проследить, чтобы он образовал максимально ровную и горизонтальную площадку.

Это позволит создать ровную и прочную кирпичную кладку, имеющую швы одинаковой толщины, что важно для равномерного распределения нагрузок и получения максимальной несущей способности цоколя.

Гидроизоляция

• Поверхность ленты, подготовленная и выровненная, подлежит качественной гидроизоляции.
• Эта процедура призвана исключить возможность впитывания влаги из бетона в кирпич, что опасно и грозит быстрым разрушением цоколя.
• В качестве гидроизоляции традиционно используется двойной слой качественного рубероида, с промежуточным нанесением битумной мастики.
• Существует много других вариантов, но рубероид является наиболее дешевым, долговечным и простым в работе материалом, поэтому предпочтение обычно отдается ему.

Кладка первого ряда

Первый ряд кирпича устанавливают в тычковом (поперечном) положении по длине цоколя.

Нередко встречаются рекомендации укладывать его без раствора, мотивированные тем, что к поверхности рубероида раствор не пристанет.

Это является неправильным предложением. Раствор имеет достаточную адгезию к рубероиду.

Кроме того, слой раствора позволит подровнять ряд кирпичей, которые не всегда имеют идеальные размеры.

Вертикальные швы также нуждаются в связке, которую сложно создать без использования раствора. Слой раствора максимально плотно ляжет на поверхность, что позволит распределить нагрузку оптимальным способом и избежать появления слабых «висящих» участков.

Наконец, наличие раствора позволит закрыть армирующую сетку, создающую прочную и ровную основу для кирпичной кладки.

Облицовка

Порядок действий:

• Кирпич равномерно раскладывают стопками по всей длине ленты, чтобы сократить время на доставку материала при выполнении кладки.
• Подготовленный раствор помещают в емкость, удобную для перемещения вместе с каменщиком.
• Подготавливаются (или приобретаются) все необходимые инструменты — кельма, мастерок, кирочка, порядовка и т.д.
• Производится кладка кирпича по намеченной схеме.

Как обойти углы

Кладка кирпича начинается с выкладки углов. Обычно их поднимают на несколько рядов (4-6), после чего выкладывают промежутки.

Сначала углы укладывают без раствора, чтобы проверить точность прямых углов, определить горизонталь и прочие параметры (примерочная выкладка). После этого устанавливаются контрольные шнуры и производится выкладка углов уже с использованием раствора.

1. Все кирпичи по углам должны быть перевязаны друг с другом, наличие двух вертикальных швов друг над другом не допускается.
2. Важно проверять одинаковость диагоналей цоколя, которая свидетельствует о точности прямых углов строения.

Обустройство отмостки

Отмостка — это бетонная отливка, залитая по грунту, примыкающая к наружной стене ленты или цоколя.

Она имеет ширину до 60 см (или немного больше выступа свеса крыши). Обычно устанавливают опалубку, представляющую собой ряд вертикально установленных досок.

• Между стеной и опалубкой укладывается армирующая сетка, укрепляющая опалубку и предохраняющая ее от образования трещин.
• Для исключения осушения бетона на грунт рекомендуется уложить слой геотекстиля.
• Правильно изготовленная отмостка защищает пазухи засыпанной траншеи от проникновения стоков дождевой или талой воды, исключая контакт ленты с влагой.

Завершающие этапы

После укладки верхнего ряда цоколя поверхность покрывают завершающим слоем раствора и тщательно выравнивают.

Когда он засохнет, на поверхность укладывается слой гидроизоляции, такой же, как и на поверхности ленты перед укладкой кирпича.

Кроме этого, выполняются процедуры утепления, монтажа защитной обшивки цоколя. Везде, где необходимо, обустраиваются продухи, технологические отверстия для подвода коммуникаций, козырьки для стока влаги и т.д.

Источник: https://expert-dacha.pro/stroitelstvo/fundament/lentochnyj-f/tsokol.html

Кладка кирпича на фундамент и создание цоколя

Цоколь из кирпича на ленточный фундамент – это нижняя часть стены для повышения устойчивости конструкции, кладка которой производится на поверхности основания дома.

С первых дней своего существования кирпич приобрел огромную популярность в строительной сфере, особенно малоэтажных зданиях и загородных домах.

В нашей статье мы поговорим об особенностях характеристик и выполнения закладывания цоколя из кирпича.

Основные характеристики

Вид материала и формы цоколя напрямую зависит от фундамента

Вид материала и формы цоколя напрямую зависит от фундамента. Для ленточного основания  характерно расположение над землей плоского покрытия. Кладка кирпичного цоколя играет очень важную роль для устойчивости конструкции.

Если неправильно выбрать кирпич или выполнить постройку с нарушением технологии, то может произойти деформация коробки. Располагается данная часть постройки — между отмосткой и стенами. Строительные нормы должны обязательно соответствовать, так как цоколь постоянно поддается воздействию осадков и механическим повреждениям.

Выбор материала также очень важная часть процесса. Лучшим вариантом считается красный обожжённый кирпич, который имеет однородную структуру и гладкую поверхность. Стоит отметить, что силикатный камень тоже может подходить для данных работ, но только на участке над гидроизоляцией.

Важно! Если использовать силикатный кирпич необходимо выполнить защиту для него от атмосферных осадков.

Инструментарий и материалы для работ

Когда выполняется кладка, нам могут пригодиться некоторые инструменты и материалы

Для данных работ необходим материал высокой прочности и неоспоримого качества. Поэтому важно ознакомиться с  самыми лучшими кирпичами для выполнения кладки.

Когда выполняется кладка, нам могут пригодиться такие материалы как:

• Кирпичи;
• Раствор из цемента, песка, воды и пластификатора;
• Сетка для кладки.

Помимо этого нам необходимы инструменты для выполнения работы:

• Мастерок;
• Кирка – молоток;
• Лопата совкового типа;
• Порядовка;
• Шнур;
• Уровень для строительных задач;
• Уровень для воды;
• Расшивка;
• Прут из металла;
• Корыто;
• Отвес.

При строительстве цоколя, помимо кирпичей, нужно приобрести оптимальное количество цемента и песка — главных ингредиентов раствора.

Внимание! Выезжая за покупкой, помните, что лучше пусть материалов будет больше нормы, чем их не хватит.

Подготовка фундамента к кладке

Подготовительный этап работ состоит из проверки горизонтальности фундамента и его диагоналей

Подготовительный этап работ состоит из двух таких действий:

• Проверка горизонтальности фундамента и его диагоналей;
• Выравнивание поверхности.

Первый пункт можно диагностировать при помощи гидроуровня, которым проверяем сначала углы, а после и вся площадь.

Внимание! Чтоб фундамент сделать под ноль, необходимо это продумывать еще при его заливке. Если же он уже готов и имеет некоторые деформации, то обязательно необходимо исправить изъяны. Проанализировав большое количество видео и фото инструкций, мы составили основные способы исправить это.

При создании фундамента под ноль, необходимо выполнить определенные действия:

• Проверяем положение всех углов специальным устройством гидроуровнем. Все отклонения записываем таким образом: если угол на 20 мм выше, то пишем +40.
• Монтируем опалубку на основание дома;
• Во всех углах опалубки отмечаем нулевые точки, которые будут уровнем при залитие раствора. Каждый такой слой должен быть выше, чем 30 мм, иначе бетон не будет достаточно прочным.
• Создаем пропилы, которые нижней частью должны быть идентичными с нулевыми точками;
• Выполняем монтаж арматуры;
• Смешиваем ингредиенты для раствора: 1 часть песка на 4 части цемента;
• Увлажняем водой основание дома и заливаем опалубку раствором;
• Через пропилы веревкой проверяем нулевое значение.

Кроме данной работы существует необходимость проанализировать состояние диагоналей. Если это основание прямоугольной формы, то должна быть  их и параллельные стороны должны совпадать в длине.  Это все в сумме создаст ровность стен дома.

Внимание! Расхождение диагоналей можно исправить в то  время, когда  выполняется кладка.  А именно длина стен уменьшается и увеличивается короткая конструкция.

Основы процесса гидроизоляции

Гидроизоляция выполняется для защиты цоколя от различного рода осадков

Гидроизоляция выполняется для защиты цоколя от различного рода осадков. Для нашего случая, когда материал – это кирпич, данный процесс выполняется дважды, а именно:

• Под цоколем на основании;
• Под стеной на цоколе.

Слой гидроизоляции может иметь в составе раствор цемента или специального на мастике рубероида. По периметру может монтироваться защитный кран, который выполнен из асбоцементных или железобетонных плит.

Принцип выравнивания фундамента кирпичной кладкой

Механизм устойчивости коробки здания зависит от пропорциональности и ровности каждой его составляющей

Стоит учесть, что на фундамент постоянное давление оказывают стены дома. Механизм устойчивости коробки здания зависит от пропорциональности и ровности каждой его составляющей.

Чтобы сделать ровный фундамент во время, когда выполняется кладка, необходимо найти такие инструменты:

• Лопату;
• Отвес для строительных целей;
• Рулетку;
• Молоток;
• Резервуар для цемента;
• Мастерок.

Создавать идеальное дно, нужно начиная выкладывать слой песка. Нижнюю часть не видно, но все неровности сказываются при дальнейших работах.

Внимание! Нижний отсек, потом не получиться выровнять, поэтому об это необходимо позаботиться сразу.

Опалубка высокого качества позволит вам создать гладкую внутреннею и внешнюю части. Однако в единичных случаях лона не помогает.

Способы выравнивания фундамента

Существуют несколько способов выровнять фундамент при помощи кирпича

Существуют несколько способов выровнять фундамент при помощи кирпича:

• Использование опалубки и залитие бетоном;
• Метод обкладки кирпичами;
• Выполнение обтяжки сеткой, которая обделывается штукатуркой;
• Создание дополнительного слоя теплоизоляции.

Важно! Существует определенный стандарт к толщине горизонтального шва: так, самая большая величина не должна превышать 1,2 см; отклонение должно быть не больше, чем 1,5 см от горизонтали на каждые 10 м. Данные нормы фиксируются СНИПом.

Пошаговая инструкция выполнения кладки цоколя

Первоначально процесс кладки начинается с первого сухого слоя кирпичей. Данный процесс необходим для того, чтоб идеально спланировать тонкости ряда. Далее размечаем фундамент для будущих вертикальных швов.

Готовим кирпич

Для данного проекта нам лучше всего подойдет красный полнотельный кирпич, который необходимо обработать водой

Для данного проекта нам лучше всего подойдет красный полнотельный кирпич, который необходимо обработать водой. Чтобы материал был всегда под рукой нужно разложить его по территории основания небольшими группами.

Делаем раствор

Пропорции могут меняться в зависимости от желаемого результата

Одна порция раствора содержит в себе такие ингредиенты:

• Цемент- 1 часть;
• Песок – 4 части;
• Вода;
• Пластификатор.

Внимание! Пропорции могут меняться в зависимости от желаемого результата. В основном на 1 часть цемента может припадать 3-6 порций песка.

 Процесс кладки цоколя

Кладка должна начинаться с углов сооружения

Вот основные советы, взятые из мониторинга видео рекомендаций:

• Кладка должна начинаться с углов сооружения. Данное действие будет ориентировать вас в дальнейшем процессе;
• Толщина горизонтального шва по строительным нормам должна быть 1.2 см, при армировании – 1.6 см;
• Для получения такого шва рекомендуем применять металлический прут 12на 12, который нужно расположить по краям будущего цоколя.

Ряд действий данного процесса:

• Раствор выкладывается методом кельмы;
• Кирпич кладется на цемент и немного надавливается;
• Уровнем проверяем вертикаль и горизонталь постройки;

Совет! Если имеются расхождения или несоответствие материалы необходимо подбить ручным мастерком.

Выполняем кладку стен

Толщина швов и место первого ряда основываются на отметках на фундаменте

Кладка стен выполняется в таких последовательных действиях:

1. Натягиваем шнур-причалку, который поможет создать ровный ряд между противоположными рядами одной горизонтали;
2. По линии шнура делаем первый ряд кирпичей.

Внимание!  Толщина швов и место первого ряда основываются на отметках на фундаменте, которые выполняются при раскладке без раствора. То есть насухо.

1. Дальнейшие ряды выкладываются по принципу перевязки швов;
2. Постоянно следите за чистотой стен и вовремя расшивайте швы – пока раствор не высох.
3. Армирование рекомендуется делать через каждые пять рядов.

Утепляем конструкцию

Самым оптимальным решением для утепления конструкции есть твердый теплоизолятор, который легко устанавливается, не теряет форму и задерживает влагу

Самым оптимальным решением для утепления конструкции есть твердый теплоизолятор, который легко устанавливается, не теряет форму и задерживает влагу. Таким способом кладка утепляется при помощи клея без содержания сорбента и ацетона. При данном процессе необходимо избегать образования зазоров.

Внимание! Если же они появились, то необходимо залить их монтажной пеной или минеральной ватой.

Окончательное действие данного процесса заключается в покрытие штукатуркой.

Последний этап – отделочные работы

При выполнении процесса облицовки нужно выбирать только прочные и надежные материалы

При выполнении процесса облицовки нужно выбирать только прочные и надежные материалы, которые имеют высокий уровень гидроизоляции и стойкости к атмосферным осадкам.

К таким материалам относятся следующие типы:

• Плитка из керамики;
• Штукатурка;
• Камень — натуральный или искусственный.

Внимание! Специалисты советуют выполнять лицевую кладку, которая быстрее и выгоднее.

Цоколь из кирпича – это самое надежное и рациональное решение для строительных задач.

Источник: https://KakPostroitDomic.ru/fundament/kladka-kirpicha-na-fundament.html

Какой кирпич подойдёт для цоколя

Влага враг любого сооружения. При постройке дома, предусматривается конструкция, защищающая несущие стены дома от воды: дождя, тающего снега, поступающей из земли влаги. В противном случае капиллярная влага поднимается по стенам на высоту до трёх метров, что исключит со временем возможность использовать строение под жильё.

Рассмотрим цоколь из кирпича на ленточный фундамент, как наиболее часто встречающийся вариант устройства этой конструкции в наших широтах.

Эта тема затрагивает выбор материала, расчет количества кирпича, способы защиты от влаги, сохранения тепла, способность выдержать нагрузку от стен, облицовку цоколя.

Выполнение нормативов по этим условиям, позволят эксплуатировать строение, а попросту жить в нём, с максимально отсроченным по времени капитальным ремонтом, что немаловажно.

Выбор материалов

Цоколь дома, помимо защиты от влаги основной конструкции, выполняет ещё ряд функций, каждая из которых накладывает серьёзные требования на выбор материала.

При отсутствии цокольного этажа пространство внутри основы, под полом, методом обратной засыпки заполняется грунтом, что создаёт давление на эту часть конструкции.

Вариант строения с подвалом, также не исключает механическое воздействие на цоколь, но теперь переменное давление (в зависимости от времени года оно меняется, но присутствует постоянно) оказывает грунт, находящийся за пределами строения.

Постоянное воздействие своим весом оказывает сама постройка.

Выбор материала для него едва ли позволяет использовать менее затратные варианты, чем для самого дома. В строительстве мелочей нет. Стройматериал для цоколя должен обладать достаточной морозоустойчивостью, минимальной влагонепроницаемостью, прочностью под воздействием нагрузки.

Конструкцию цоколя выбирают между следующими вариантами:

• Прочный и надёжный цоколь из бетонных блоков потребует применения грузоподъёмных механизмов, большого количества бетонного раствора для обвязки, тщательного выбора пропорций, при использовании блоков разных размеров.
• Ещё большего расхода бетона и сопутствующих материалов (древесины для опалубки, арматуры) потребует устройство цоколя из монолитного бетона.
• Способ с применением природного камня исключит этап облагораживания цоколя, камень как раз и применяют, в дополнение к прочностным и прочим характеристикам, своей красотой. Но для этой работы понадобится определённая сноровка, или привлечение специалистов.
• Самый дешёвый, и при этом не уступающий в надёжности, вариант — цоколь из кирпича на ленточный фундамент. Прежде всего, кладка кирпича своими руками существенно снизит итоговую цифру в смете на строительство. Такой материал для строительства не очень дорого стоит, возможна кладка цоколя из кирпича бывшего в употреблении, конечно, при условии его хорошего состояния.

Ответ на вопрос, какой кирпич для цоколя подойдёт, вытекает из требований к цоколю. Это должен быть полнотелое изделие М-100. В противном случае конструкция не выдержит горизонтальных и вертикальных нагрузок, конденсат в пустотах будет постепенно разрушать сооружение.

Вернуться к содержанию

Виды

Различают три вида цоколей, классификация зависит от его геометрического вписывания во внешние стены дома. Первый тип выступает за пределы стен, и визуально строение кажется более устойчивым, но в этом случае необходимо предусмотреть карнизы, для защиты места стыковки дома с цоколем от атмосферных осадков.

Устойчивость визуально и практически не пострадает и при использовании второго варианта, при котором геометрические размеры периметра и цоколя и здания равны.

Последний вариант, при котором цоколь меньше контура самого дома, лучший, по мнению многих строителей.

Вода физически не попадает на верхнюю часть цоколя, снизу он надёжно гидроизолирован, отмостка не даёт воде пробраться с внешней стороны.

Вернуться к содержанию

Расчёт количества кирпичей

При наличии проекта, расчёт кирпича на цоколь самостоятельно производить не потребуется, он будет указан в специальной таблице. При строительстве без проектно-сметной документации придётся вспомнить уроки геометрии в школе.

Прежде всего, рассчитывается площадь самого цоколя. Для этого понадобятся рулетка и калькулятор. Упростить задачу поможет разбивка сложной геометрической фигуры на несколько прямоугольников или других простых фигур. Длина каждого умножается на ширину, полученные цифры складываются. Далее площадь умножается на высоту цоколя, результат и есть объём конструкции.

Требования к нему, вынуждают выполнять кладку с максимальной прочностью, правильной перевязкой. С этой целью глубина перевязки должна составлять минимум четверть кирпича. Одна четвёртая часть раствора укладывается под кирпич.

Расчёт не зависит от применяемой конструкции, в ход идёт только объём цоколя. Стандартный кирпич имеет 250 мм в длину, 120 мм в ширину, высота составляет 65 мм. Нехитрый подсчёт даёт результат 512 стандартных штук в одном метре кубическом.

Расчётное количество кирпичей должно учитывать и объём цементного раствора, которого в кубометре содержится приблизительно четверть. Калькулятор подсказывает, что кубометр цоколя содержит 384 штуки. Эту цифру умножаем на количество кубических метров, на выходе получаем потребность в материале.

Напомним, что кирпич может быть поломанным, значит нужно сделать небольшую поправку. Обычно процентов десять.

Вернуться к содержанию

Кладка по этапам

Цоколь из кирпича нуждается в изоляции. Причём с двух сторон: между фундаментом и самим цоколем, и между цоколем и стенами. Необходимость изоляции от влаги уже была упомянута, осталось дать несколько рекомендаций.

Вернуться к содержанию

Гидроизоляция снизу

Под кирпич, имеется в виду первый его ряд цокольной конструкции, непосредственно на фундамент настилается два слоя рубероида. Закрепляется он на бетоне с помощью битумной мастики, подойдёт также разогретый битум. Если под рукой есть паяльная лампа, то уложенный рубероид можно ей обработать, для прочного соединения на этом этапе. Далее, под воздействием тяжести цоколя и стен дома, он никуда не денется.

После выполнения защиты от влаги, можно приступать к возведению самого цоколя. Цоколь из красного кирпича ознаменует собой начало следующего этапа строительства.

Вернуться к содержанию

Подготовка раствора

Раствор составляется в традиционной пропорции. Одна часть цемента, четыре части песка. В раствор, для облегчения работы можно добавить пластификатор. Он придаст готовой субстанции вид, комфортный для укладки. В сухом состоянии смесь тщательно перемешивается, затем постепенно добавляется вода. Воды нужно столько, чтобы раствор имел сметанообразное состояние.

Вернуться к содержанию

Процесс кладки

Успех всего строительства зависит от идеального выполнения углов. От них пойдёт работа дальше, но этот результат нужно проверить несколькими замерами.

Проверяется расстояние между углами (длина стен), а также измеряются диагональные расстояния. В самом благоприятном случае разбег будет нулевым, обычно он составляет до двух сантиметров.

Если разница получилась больше – нужно искать ошибку, и устранять её. Дальше это будет уже невозможно.

Далее, натягивается шнур-маячок между углами, и начинается сама кладка. Мастерком под кирпич наносится раствор, затем кирпич устанавливается на раствор и слегка придавливается. По шнуру проверяется ровность кладки, уровень проверяет горизонтальное и вертикальное положение материала. При необходимости положение корректируется ручкой мастерка. Постоянную ширину шва опытные мастера поддерживают «на глаз», новичкам придётся использовать шаблон.

После завершения строительства дополнительной опоры для стен, предстоит проложить отмостку вокруг дома. Помимо декоративной функции, отмостка, выполненная с небольшим уклоном (обычно десять промилле) отведёт дождевую воду от фундамента. Она должна быть непроницаемой для воды, а внешний вид гармонировать с дизайном дома и окружающим ландшафтом.

Вернуться к содержанию

Энергосбережение

Снизить затраты на последующее отопление дома в зимний период позволит теплоизоляция цоколя. Всему дому она тоже не помешает, но сейчас речь идёт о цоколе. С появлением на рынке твёрдых теплоизоляторов, главным образом плитного полистирола, задача значительно упрощается. С ним легко работать, он исключает проникновение влаги, хорошо держит форму, и сохраняет тепло.

К кирпичной кладке его крепят посредством особенного клея, который не содержит ацетона и похожих веществ. Эти плиты приклеиваются к цоколю, важно не допускать зазоров. В случае их появления, они заделываются строительной пеной, либо минеральной ватой. Далее получившуюся поверхность оштукатуривают, также доступны другие варианты отделки.

Вернуться к содержанию

Гидроизоляция сверху

Второй рубеж защиты от влаги снижает вероятность попадания влаги в стены, тем самым повышая степень надёжности. А устроить его можно аналогично первому. Использовать для влагозащиты возможно рубероид, стеклоизол, материалы на основе битума.

• Привычный рубероид дёшев, практически всюду доступен, не дорог, работать с ним легко. Он создаёт надёжный барьер на пути основного врага здания – влаги. Практика показывает, что укладывать его лучше в два слоя.
• Стеклоизол и все его производные, как и любой современный материал дороже, но и работать с ним приятнее, прочность его ещё выше чем у рубероида, но он дороже.
• Битум и всевозможные мастики на его основе способен растрескаться на воздухе через пару сезонов, но в постройке он расположен между слоями кирпича или бетона, то есть внешние воздействия на него не влияют, и он на отлично выполняет свои функции. Но вот работать с ним сложнее. Для его разогрева нужна высокая температура, а кроме того при работе с ним в жидком состоянии требуется сноровка.

Бывает так, что на этом этапе происходит пауза в строительстве. В этом случае, цоколь закрывается от влаги плёнкой.

Вернуться к содержанию

Облицовка

Цоколь — это видимая часть строения, если её не украсить, то пострадает весь внешний вид новостройки. Утепление полистиролом позволяет облагородить эту часть здания. Облицовка цоколя кирпичом будет стоить несколько дороже, чем применение искусственных материалов под кирпич, зато и служить будет долго, плюс выполнять дополнительные функции, оберегающие сооружение.

При необходимости возможно использование силикатного кирпича для облицовки, принекоторых дизайнерских задумках такой выбор оправдан. Подходит также сайдинг, натуральный камень, другие материалы, предназначенные для облицовки.

Использование полнотелого кирпича для возведения конструкции сократит время при строительстве собственного дома.

Источник: http://dachaorg.ru/cokol-iz-kirpicha-na-lentochniy-fundament.php

Цоколь из кирпича на ленточный фундамент — Фундамент своими руками

Для обеспечения перехода от основания здания непосредственно к стенам самого строения используется цоколь. Это находящаяся выше нулевой отметки часть фундамента, воспринимающая массу конструкций здания и защищающая стены от отрицательного влияния грунтовых вод, а также различных повреждений механического характера. Большинство застройщиков возводят цоколь из кирпича на ленточный фундамент, обеспечивая повышенную прочность и ресурс эксплуатации возводимого здания.

Кирпич обладает необходимыми прочностными характеристиками, пониженной теплопроводностью, является экологически чистым, недорогим, доступным. Кладка легко осуществляется на основаниях, изготовленных из различных материалов.

Для обеспечения устойчивости строения необходимо использовать качественный материал, соблюдать определенные строительные правила. Остановимся детально на этих вопросах, разберемся, как правильно сделать цоколь из кирпича.

Цоколь занимает промежуточное положение между фундаментом и стенами

Назначение конструкции

Цоколь из кирпича на ленточный фундамент выполняет следующие функции:

• обеспечивает защиту стен строения от проникновения влаги и холода;
• формирует горизонтальную поверхность для выполнения кладки;
• равномерно распределяет усилия на фундамент здания;
• обеспечивает требуемый уровень пола нижнего этажа;
• увеличивает высоту технического подполья;
• придает строению солидности.

Выбор материала

Основой материала являются различные виды сырья. Не все типы изделий могут применяться для изготовления цокольного пояса, так как их характеристики отличаются. Например, не используется силикатный кирпич, так как он не имеет требуемой прочности и восприимчив к влаге.

Желательно применять полнотелые изделия, которые отличаются:

• Повышенной прочностью. Цельный кирпич способен воспринимать повышенные нагрузки.
• Стойкостью к воздействию влаги. В полостях пустотелых изделий постепенно накапливается конденсат, разрушающий материал.

Лучше выбирать обожженный кирпич. У него технические показатели по различным свойствам и, в частности, по устойчивости, намного выше

Для постройки опорной части строения используются следующие виды кирпича:

• керамический, изготавливаемый из специальных типов глины и кварцевого наполнителя. Благодаря отжигу, производимому при повышенной температуре, материал приобретает прочность и стойкость к влиянию влаги;
• красный, маркируемый М150. Обладая доступной ценой, материал отличается высокой прочностью, однако, имеет ячеистую структуру. Склонен к поглощению влаги, нуждается в облицовке. Выполнение защитной отделки такого материала – обязательно;
• кирпич, марки М250, изготовленный из пластичных типов глины. После высокотемпературного обжига изделия приобретают повышенную стойкость к воздействию влаги и способны воспринимать значительные нагрузки.

Цифровой индекс в маркировке соответствует величине нагрузки (кг/см2), которую способен воспринимать материал, сохраняя целостность. Серьезный момент при выборе — морозоустойчивость, которая должна быть выше F50.

Цоколь из кирпича на ленточный фундамент – разновидности

В качестве опорной части стен здания используются следующие виды цоколя:

• Выходящий за уровень стены. Он воспринимает климатические и температурные факторы и в обязательном порядке в верхней части оснащается откосом, необходимым для стока воды. Требует применения качественных материалов. Такой вариант основы стен является частью дизайнерских решений. Он требует повышенных расходов при обустройстве. Применяется с целью обеспечение усиленного утепления цокольного помещения.

Какой ширины делать фундамент, определяют по кладке цоколя

• Выполненный заподлицо с внешней поверхностью стены. Такая опорная подушка между стенами и основанием здания изготавливается из качественного сырья, а после выполнения отделочных мероприятий существенно улучшает внешний вид опорной части фасада.
• Притопленный в стену здания на 5–7 сантиметров. Позволяет сэкономить материалы, обеспечить защиту опорной части стен и гидроизоляционной прослойки от воздействия влаги. Западающий вариант удобен тем, что осадки стекают по стенам непосредственно в почву и не проникают на стык гидроизоляционного слоя. При качественной отделке этот вариант по внешнему виду не уступает другим типам.

Размеры цоколя и определение потребности в материале

Определившись с видом материала и типом конструкции, следует определить размеры, которые будет иметь цоколь:

• ширину. Как правило, она кратна габаритам кирпича. Чистовой размер цокольной части должен соответствовать проекту постройки, предусматривать возможность выполнения облицовки для защиты и обеспечения товарного вида;
• высоту. Размер по высоте не должен быть меньше 0,5 м. Он определяется индивидуально с учетом количества выпадающих в данной местности осадков. При строительстве здания на склоне размер возрастает.

Одним из непререкаемых условий считается прочность цоколя, ведь на него ложится весь вес стен дома

Зная габариты цокольной части, несложно определить потребность в материале для его возведения. Для этого следует объем цоколя разделить на перемноженные габариты изделия. Важно учесть толщину швов, составляющих примерно 1 см. Производя расчет, необходимо к стандартным размерам (25х12х6,6 см) прибавить размер шва и использовать увеличенные размеры кирпича — 26х13х7,5 см.

Можно воспользоваться готовыми таблицами, позволяющими рассчитать расход на единицу площади для разных вариантов кладки.

Как класть цоколь из кирпича – пошаговая инструкция

Рассмотрим детально, как сделать цоколь из доставленного на площадку строительного материала. Осуществляйте строительство на имеющемся фундаменте, руководствуясь следующими рекомендациями:

• Обмажьте верхнюю плоскость фундамента нагретым бетоном или мастикой на битумной основе.
• Произведите гидроизоляцию основания, уложив по периметру рулонный рубероид и обработав боковые плоскости ленты глубоко проникающими составами.
• Обеспечьте нахлёст в зоне стыков на уровне 10 см и выступ гидроизоляции на 3–4 см за контур фундамента.
• Проверьте, используя рулетку, шнур и колышки, правильность углов основания путем сопоставления длины диагоналей.

Одно из важнейших правил закладки цоколя — правильное выставление углов, потому как неверно выставленные углы приведут к дальнейшей кривизне стен и , соответственно, браку в постройке здания

• Подготовьте цементный раствор марки М50 или М75 на основе смеси портландцемента марки М400 с песком, обеспечив соотношение компонентов 1:4 или 1:3.
• Разложите раствор слоем до двух сантиметров по поверхности, аккуратно разровняйте.
• Поместите в связующий состав сетку из проволоки диаметром 4 мм с ячейками 4х4 см.
• Укладку производите рядами, начиная с углов и придерживаясь принятой схемы перевязки.
• Уложите в раствор арматурную сетку после выкладывания 4 рядов для укрепления кладки.
• Проконтролируйте, используя отвес и уровень правильность кладки.
• Уложите гидроизоляционное покрытие из двух слоев рубероида для формирования защитной границы между стеной и кирпичным основанием.
• Обеспечьте дополнительную защиту, залив бетонную отмостку шириной 0,5 м.
• Утеплите, при необходимости, боковые поверхности с помощью экструдированного пенополистирола.
• Облицуйте цоколь с помощью керамической плитки, натурального камня или обычной штукатурки.

Важно надежно защитить готовую конструкцию от влияния внешних факторов. После окончательного твердения связующего раствора можно приступать к возведению стен.

Как класть цоколь из кирпича, чтобы не допустить ошибок? Обратите внимание на следующие моменты:

• следует тщательно подогнать швы в рядах кладки. Важно обеспечить равную толщину швов, заполнение раствором полостей кладки;
• необходимо предусмотреть при кладке установку вентиляционных каналов. Размер продухов, выполненных шагом в 3 м, должен составлять 15х15 или 20х20 см;
• кирпичи, расположенные в противоположных рядах кладки, должны находиться под углом 90 градусов друг к другу.

Руководствуясь приведенными рекомендациями можно самостоятельно сформировать цоколь из кирпича на ленточный фундамент. Это серьезная задача, для реализации которой необходим опыт выполнения строительных работ.

Несмотря на приведенные инструкции, при отсутствии навыков, целесообразно поручить процесс возведения цоколя профессиональным строителям.

Качество изготовления этой ответственной части конструкции определяет уровень защиты здания от внешних факторов.

Цоколь из кирпича на ленточный фундамент
Разновидности цоколя из кирпича на ленточный фундамент. Какие размеры цоколя должны быть? Пошаговая инструкция как правильно класть цоколь из кирпича.

Источник: pobetony.ru

[content-egg module=GdeSlon template=compare]

Цоколь представляет собой нижнюю часть наружной стены здания, которая возводится на основании и играет роль барьера между стеной и разрушающего воздействия атмосферных явлений.

Здание, лишенное цокольного покрытия, подвергается угрозе со стороны плесени и гниения и хуже сохраняет тепло внутри во время холодного периода. Главным условием цоколя из кирпича на ленточном фундаменте является высокая прочность. Его структура обязана выдерживать всю массу стен строения.

Достичь необходимого показателя помогут качественные материалы с высоким уровнем устойчивости к морозам, влаге и прочности на давление.

Разновидности используемого в строительстве цоколя

На сегодняшний день существует три варианта цоколя, которые применяются при возведении жилых помещений:

• Выходящий цоколь. Из названия можно понять, что такое покрытие выходит за пределы наружных стен дома. Такую разновидность цоколя применят в том случае, если хотят добиться дополнительной теплоустойчивости при морозах или же этого требует стилистика самого здания, ведь с эстетической точки зрения данный вариант более привлекательный. Чтобы вода не задерживалась на поверхности цоколя его, как правило, обустраивают канавками или сточной системой.
• Цоколь встык с наружными стенами в последнее время используется крайне редко. Обусловлен данный факт, прежде всего, отсутствием у такого вида цоколя каких-либо полезный свойств.
• Утопленный цоколь применятся при строительстве жилых домов. Возведенный на 6 см глубже плоскости наружных стен, данная разновидность цоколя способна сэкономить средства на организации стока для воды, а также обеспечит сохранность гидроизоляционного слоя.

Источник: https://postroifundament.ru/tsokol-iz-kirpicha-na-lentochnyiy-fundament.html

Размеры, варианты и стандартизация кирпича

Ниже приводится большая работа и исследование — источник

Часть интереса к кирпичной кладке заключается в способности замечать тонкие (и некоторые не очень тонкие) различия в размерах, когда вы гуляете по разным городам. Когда вы «посмотрите внутрь», вы обнаружите, что кирпичи разного размера, особенно кирпичи, у которых стороны находятся в разном соотношении, выделяются и бросаются в глаза, даже до того, как вы прибегнете к линейке.

На размер кирпичей повлияло несколько вещей.Они не должны быть слишком большими, иначе они будут слишком тяжелыми и неудобными, чтобы их можно было поднимать одной рукой при нанесении раствора шпателем в другой. Они не должны быть слишком маленькими, иначе стене потребуется их больше, больше раствора и больше времени, чтобы положить ее.

В настоящее время большинство кирпичей в Великобритании изготавливаются стандартного размера 65 x 102,5 x 215 мм и укладываются с номинальными 10-миллиметровыми швами из раствора, но в прежние времена размер сильно варьировался.
Некоторые раннесредневековые кирпичи были размером 13 x 6 x 2 дюйма. Кирпичи конца 15-го века были в основном размером 9½ дюймов на 4½ дюйма на 2 дюйма.В хартии 1571 года было указано 9 ″ x 4½ ”x 2¼”, а в 18 веке Парламент определил 8½ ”x 4 ″ x 2½ дюйма, что эквивалентно современному метрическому кирпичу 215 мм x 102,5 мм x 65 мм.

Повозку с яблоками огорчил налог на кирпич, введенный правительством в 1784 году. Налог платился за кирпич, поэтому производители кирпича в ответ сделали кирпичи гораздо большего размера, а это означало, что для стены данного размера требовалось меньше. Крайним случаем был Джозеф Уилкс из Measham, который производил кирпичи вдвое больше обычного (110 x 110 x 235 мм), известные в местном масштабе как «Jumbies» или Wilkes’s Gobbs », см. Справа.Позже правительство установило верхний предел в 150 кубических дюймов (10 ″ x 5 ″ x 3 ″) для «кирпича», который все еще был намного больше, чем кирпичи до налогообложения.

Налог был отменен в 1850 году, но к этому времени многие производители кирпича, особенно в Мидлендсе и на Севере, перешли от кирпичей ручной работы к производству кирпичей машинным способом. После больших вложений в оборудование им было нелегко вернуться к меньшим размерам, а это означало, что большие кирпичи сохранялись долгое время после этого. В результате вы, вероятно, найдете более крупные кирпичи по мере продвижения на север в зданиях, построенных до появления стандартных современных кирпичей.

*******************

Размеры кирпича значительно изменились в разные периоды времени в Великобритании, при этом до недавнего времени использовались имперские размеры кирпича (британский размер кирпича составляет 228 x 110 x 68+ мм). Метрическая система была принята в 1965 году (метрический размер кирпича 215 x 102,5 x 65 мм) и теперь является стандартом. В то время как метрические кирпичи могут быть включены в существующую имперскую кладочную структуру путем увеличения стыка раствора, всегда лучше использовать кирпич исходного размера, чтобы обеспечить согласованность и лучший внешний вид.

*******************

Совет работодателей Шотландии по производству глины. Одной из полезных инициатив была стандартизация размеров кирпича, на удивление большое число — 108. Обычный размер — 9 x 4 ½ x 3 дюйма. Однако для каждой длины 9 футов требуется ширина 4 ½ дюйма, 6 футов и 9 футов. Для длин на основе 12, 13 ½, 15 и 18 футов требуется аналогичная ширина. Для всех этих значений длины и ширины требуется конусность боковой дуги и конуса конической дуги на 1/8 дюйма. Наконец, толщина может варьироваться от 3 ’, 2 ½’, 2 ’, 1 ½’ и ½ ’.Если сложить все эти размеры и опустить несколько, потому что они не слишком востребованы, вы получите более сотни размеров. Это все еще было большим улучшением по сравнению с предыдущей практикой. Названия такой серии размеров различаются в разных частях страны, но в Шотландии они включают в себя, среди прочего, квадраты, лепешки, щенков, щенков, мыла, бычков, перьев и куполов.

******************

Ниже — 1625 — Король Карл устанавливает размер кирпича в Лондоне и цену.

18/12/1856 — North British Daily Mail — статья о проблемах, связанных с нестандартными размерами кирпичей.

30/12/1941 — Шотландец — Строители и кирпичи — Либертон, Эдинбург, 29 декабря 1941 года. Сэр, — Ссылаясь на недавнее письмо «Кирпича», я чувствую, что должен еще упомянуть о повышении затрат на строительство этого станет результатом внедрения в Шотландию кирпича 2 7/8 дюйма. С точки зрения строителя и опыта кирпичного строительства, чем ниже кирпич, тем дороже его строительство, поскольку для производства той же площади, что и для более высокого кирпича, требуются дополнительные трудозатраты, кирпичи и раствор.Если бы кирпич 2 7/8 дюйма был принят в качестве «стандартного», каменщик должен был бы закладывать по крайней мере на 10 процентов больше кирпичей в день, и при этом он использовал бы приблизительно на 6 процентов больше раствора для производства эквивалентен метражу кирпича размером 3 1/4 дюйма, поскольку в конце дня учитывается метраж, а не количество уложенных кирпичей. «Кирпичник» также игнорирует тот факт, что у правительства есть кирпичи «двух» стандартных размеров в Англии, 2 5/8 дюйма к югу от Бирмингема и 2 кирпича 7/8 дюйма на севере, тем самым разрушая любой план универсальной стандартизации.Если предположить, что кирпичный завод может произвести дополнительные 48 миллионов необходимых кирпичей 2 7/8 дюйма, чтобы равняться существующей годовой площади, построенной из кирпичей 3 1/4 дюйма, это дополнительное количество может стать дополнительными затратами, поскольку еще неизвестно кирпичный завод будет производить кирпич меньшего размера по сниженной цене или по той же цене, что и кирпич 3 1/4 дюйма. Упоминание о женском труде довольно удивительно, поскольку, насколько известно строительной отрасли, женский и молодежный труд всегда использовался при производстве кирпича.Строители кирпича полностью согласны со стандартизацией, но только там, где это экономично, и они совершенно убеждены, что кирпичи размером 2 7/8 дюйма значительно увеличат стоимость, а также замедлят продвижение работ военного времени. Я и Дж. Б. Александер, Джун, президент Эдинбургской и окружной ассоциации главных строителей.

06/04/2000 — Журнал архитекторов — Каменные материалы — Из всех материалов каменная кладка меньше всего говорит нам о ее строительном возрасте. Связь камней может широко различать средневековье (с щебнем), пост-средневековье (с кирпичной подкладкой) и двадцатого века (со стальным каркасом), хотя любая эпоха строительства могла быть прочно связана.

В отличие от камня, кирпичная кладка дает много подсказок о ее возрасте. После использования римлянами глиняные кирпичи были повторно завезены в Великобританию в 1400-х годах, первоначально на юге и востоке, недалеко от мест, где подходящую глину можно было выкопать и сжечь в деревянных зажимах. С упадком средневековых зданий с деревянным каркасом и появлением каналов, железных дорог и дорог лучшего качества, кирпичи стали перевозить и использовать по всей стране.

К восемнадцатому веку кирпич был наиболее распространенным материалом для домов, и многие старые дома с деревянным каркасом были облагорожены путем повторной облицовки кирпичом или математической плиткой, особенно после первого налога на кирпич в 1784 году.

Начиная с 1400-х годов ширина кирпича всегда составляла около 114 мм (4,5 дюйма), что объяснялось необходимостью схватить и положить его одной рукой. Но длина и толщина кирпича не всегда были такими постоянными, как сегодня, на это влияет государственное законодательство, региональные различия в толщине обжига глины, связке, толщине шва и местной практике.

Средневековые кирпичи были длиннее и тоньше современных кирпичей — как в замке Херстмонсо в Восточном Суссексе. около 1440 года, в котором есть кирпичи толщиной 2 дюйма (51 мм).Но остерегайтесь современных имитаций, особенно среди зданий эпохи короля Эдуарда. В 1776 году парламент зафиксировал размеры кирпича: 8,5 х 4 х 2,5 дюйма (216 х 102 х 63 мм). Вести войны — дорогое удовольствие. В 1784 году, после американской войны за независимость, парламент обложил налогом каждый использованный кирпич, поэтому некоторые кирпичи стали больше, до 10 x 5 x 3 дюйма (254 x 127 x 76 мм) 2. В 1803 году эти большие кирпичи стали дополнительно облагаться налогом, и этого удалось избежать, уменьшив размер до 9 x 4,5 x 3 дюйма (229 x 114 x 76 мм). В 1850 году налоги на кирпич были отменены, и размеры кирпича постепенно стандартизировались, увеличиваясь на четыре ряда на фут (304 мм), за исключением севера Англии, где они повышались на четыре ряда на 13 дюймов (330 мм) на протяжении большей части девятнадцатого века.

В 1851 году было разработано оборудование для производства прессованных кирпичей в больших объемах, которые в конечном итоге заменили кирпичи ручной работы, за исключением высококачественной работы. Кирпичи машинного производства, такие как Флеттоны, которые впервые были изготовлены в 1870-х годах, обычно более гладкие и имеют более правильный внешний вид, чем кирпичи ручной работы.

В конце Первой мировой войны Совет местного самоуправления подчеркнул необходимость дополнения традиционного строительства нетрадиционными типами. Среди других материалов и компонентов были представлены бетонные кирпичи и силикатные кирпичи, которые, как и глиняные кирпичи машинного производства, гладкие и правильные, но с более однородной текстурой.

Кирпичи традиционно закладывались в известковый раствор, пока портландцемент не стал более популярным в конце девятнадцатого века благодаря его дешевизне, более быстрому схватыванию и более безопасным свойствам при обращении. Известковый раствор обычно более рыхлый, чем цементный, хотя лабораторный анализ — единственный верный способ отличить их.

Чтобы улучшить прочность склеивания кирпичной кладки на известковом растворе в георгианском и викторианском стиле, деревянные части обычно закладывались на их внутренние поверхности или иногда в сердцевину стен — например, в парке Титтенхерст, Беркшир, около 1800 года.В более качественных викторианских зданиях вместо стыков кроватей были проложены обручи — как, например, в Marlborough House Mews в Лондоне примерно с 1862 года и на снесенной сейчас электростанции Stonebridge Park в Лондоне в 1906 году.

В ранних кирпичных зданиях связь часто бывает нерегулярной, но к концу шестнадцатого века английская облигация стала нормой. Фламандская облигация была введена в семнадцатом веке и в значительной степени заменила английскую облигацию к началу восемнадцатого.

Во второй половине грузинской эры кирпичная кладка с щелевым перекрытием часто использовалась в дешевом спекулятивном строительстве.Хотя многие дешевые грузинские внешние стены, по всей видимости, были прочно скреплены, их внешняя поверхность была выполнена только из высококачественного кирпича. Заголовки на внешней грани в основном были отломаны там, где они встречались с внутренней поверхностью из-за несоосности движения двух сторон.

Это могло быть невольным предшественником полой (двухстворчатой) кирпичной кладки, или, возможно, это была дешевая стена девятнадцатого века, Rat Trap Bond, где кирпичи укладывались на ребро, чтобы уменьшить потребление, оставляя внутри полости — как на Coleshill Model Farm , около Суиндона около 1854 г.

Самая ранняя известная настоящая полая стена относится к 1804 году, зафиксирована bre ip16 / 88, хотя большинство ранних примеров можно найти в зданиях поздней викторианской эпохи, не обозначенных обычным Stretcher Bond, а обычно Flemish Bond с ложными заголовками.

У некоторых ранних стенок полостей нет связей между листьями. В тех случаях, когда они использовались, стяжки варьировались от литых или кованых стержней до сверхдлинных полых глазурованных кирпичей. К 1920-м годам кирпичная кладка Stretcher Bond и пустотелые стяжки из мягкой стали стали нормой.Для большей прочности стяжки постепенно эволюционировали после Второй мировой войны: от гальванизированной мягкой стали до нержавеющей стали и даже в некоторых случаях до меди, бронзы и пластика.

После 1945 года кирпичный внутренний лист пустотелых стен был заменен плотными бетонными блоками, а затем в середине 1970-х годов «энергетический кризис», возникший в результате войны на Ближнем Востоке 1973 года, ускорил переход на изоляционные легкие бетонные блоки.

Некоторые пустотелые стены имеют армирование стыков основания, такое как Expamet, Bricktor или проволоку из нержавеющей стали, современные эквиваленты викторианской железной обруча, и известковый раствор возвращается благодаря большей устойчивости к структурным сдвигам, чем цементный раствор, современные безопасные способы обращения с известью.

Кирпичный указатель легко возобновляем, и поэтому он является ненадежным показателем возраста, хотя грузинское указательное указание и послевоенное углубленное указание редко используются.

2018 — В настоящее время большинство кирпичей в Великобритании изготавливаются из кирпича стандартного размера: 215 мм в длину, 102,5 мм в ширину и 65 мм в высоту (215 × 102,5×65 мм) и укладываются с номинальным 10-миллиметровым строительным швом. Однако наблюдается растущая тенденция к более нестандартным размерам кирпича. В настоящее время очень популярны более длинные и тонкие форматы: высота кирпича ниже 50 мм и длина кирпича более 500 мм не редкость.Эти размеры кирпича используются архитекторами и дизайнерами для создания очень впечатляющих зданий в современном стиле.

2018 — Императорские кирпичи ручной работы, Гриндл, Шропшир —

• До 1965 года и введения кирпича стандартного метрического размера все производимые в Великобритании кирпичи производились с использованием британских мер. Вот почему использование имперского кирпича для восстановления
или расширения домов, построенных до этого времени, жизненно важно.
• Региональный вариант кирпича был первоначально создан из-за отсутствия транспортных сообщений — для производства кирпича использовались местные глины, что диктовало используемые цвета.Эти региональные цвета теперь часто требуются для сохранения.
• После Великого лондонского пожара в 1666 году был принят парламентский акт, предусматривающий более прочные строительные материалы для строительства домов, что привело к увеличению производства кирпича.
• Первые произведенные кирпичи были намного меньше и тоньше. Когда в 1784 году был введен налог на кирпич, производители увеличили размер кирпича, чтобы компенсировать это.
• Кирпич ручной работы выдерживает испытание временем, многие здания XV и XVI веков сохранились до наших дней.Открытая пористая структура кирпичей ручной работы от природы долговечна, что позволяет воде проникать и выходить, не повреждая поверхность или структурную целостность кирпичей. Использование известковых растворов также является основным фактором, способствующим долговечности кирпичной кладки, позволяя зданиям изгибаться и двигаться, а его естественные свойства самовосстановления позволяют восстанавливать трещины в растворе при любых перемещениях.

2016 —

В разных странах используются различные стандартные размеры и размеры кирпича, однако кирпич может быть разных форм и размеров в зависимости от области применения.Если кирпичи большие, их трудно правильно обжечь, и они становятся слишком тяжелыми, чтобы их можно было положить одной рукой. С другой стороны, если кирпичи маленькие, требуется большее количество раствора. Следовательно, для различных кирпичных кладок определяется стандартный размер. Фактический размер (или указанный размер) — это реальный размер кирпича. Номинальный размер — это фактический размер плюс ширина стыка раствора. Большинство кирпичей производятся таким образом, что номинальные размеры помещаются в сетку 4 дюйма, которая соответствует модулям из других строительных материалов, таких как двери, окна и деревянные детали.

Стандартный размер кирпича в Англия — «В Англии длина и ширина обычного кирпича оставались довольно постоянными на протяжении столетий, но глубина варьировалась от примерно двух дюймов (примерно 51 мм) или меньше в прежние времена до примерно двух. полтора дюйма (около 64 мм) совсем недавно. В Соединенном Королевстве обычный размер современного кирпича составляет 215 × 102,5 × 65 мм (около 8 ⁵ ⁄ ₈ × 4 ¹ ⁄ ₈ × 2 ⁵ ⁄ ₈ дюймов), которые с номинальным размером шва 10 мм ( ³ ⁄ ₈ дюймов) образуют блок размером 225 × 112.5 × 75 мм (9 × 4 ¹ ⁄ ₂ × 3 дюйма) для соотношения 6: 3: 2 ». — Википедия

Стандартный размер кирпича в США — «В Соединенных Штатах современные стандартные кирпичи имеют (контролируются Американским обществом испытаний и материалов, т.е. ASTM) примерно 8 × 3 ⁵ ⁄ ₈ × 2 ¹ ⁄ ₄ дюймов (203 × 92 × 57 мм). Чаще используется модульный кирпич 7 ⁵ ⁄ ₈ × 3 ⁵ ⁄ ₈ × 2 ¹ ⁄ ₄ дюймов (194 × 92 × 57 мм).Этот модульный кирпич из 7 ⁵ ⁄ ₈ с швом из раствора ³ ⁄ ₈ упрощает расчет количества кирпичей в данной серии ». — Википедия

Стандартный размер кирпича в Австралии — Согласно австралийской компании Boral Company, стандартный размер кирпича (или рабочий размер) составляет 76 мм в высоту, 230 мм в длину и 110 мм в ширину в соответствии с австралийским стандартом AS4455. Некоторые кирпичи изготавливаются с разными рабочими размерами. Кирпичи высотой 50 мм и 90 мм, кирпичи шириной 90 мм и кирпичи длиной 290 мм используются для получения различного структурного и эстетического эффекта.Кирпичи большего размера часто используются для более экономичной кладки и в качестве конструктивного элемента либо сами по себе, либо в сочетании с более мелкими кирпичами.

В циклонических зонах больших размеров (ширина 140 мм, высота 90 мм, длина 290 мм) используются пустотелые кирпичи для армирования и затирки стен. Более широкие (шириной 150 мм) кирпичи также могут использоваться для стен, требующих более низкой звукоизоляции, более высокого уровня огнестойкости и более высокой несущей способности в зависимости от конкретных свойств кирпича.

Стандартный и номинальный размер кирпича в Индия — В Индии стандартный размер кирпича составляет 190 мм x 90 мм x 90 мм в соответствии с рекомендациями BIS.При толщине раствора размер кирпича становится 200 мм x 100 мм x 100 мм, что также известно как номинальный размер модульного кирпича.

Стандартный размер кирпича в Непале — В соответствии с Национальным строительным кодексом (NBC 205: 1994) Непала кирпичи должны иметь стандартную прямоугольную форму, обожженные красные, ручные или машинные, и иметь прочность на раздавливание не менее чем 3,5 Н / мм². Чем выше плотность и прочность, тем они будут лучше. Стандартный размер кирпича 240 x 115 x 57 мм с горизонтальными и вертикальными швами толщиной 10 мм является предпочтительным.Допуски -10 мм по длине, -5 мм по ширине и ± 3 мм по толщине являются приемлемыми для толстых стенок в настоящих Обязательных практических правилах (MRT).

Примечание: Основная цель настоящих Обязательных практических правил (MRT) в Национальном строительном кодексе Непала состоит в том, чтобы предоставить готовые к использованию размеры и детали для различных структурных и неструктурных элементов для трехэтажного железобетона (RC ), обычные жилые дома с каркасом, которые обычно строят собственники-строители в Непале.

Размеры лицевого кирпича : Лицевой кирпич — это кирпич, который используется на внешних поверхностях строения или домов. В таблице ниже мы привели стандартные размеры лицевого кирпича для различных стран, перечисленные в алфавитном порядке (как в имперских, так и в метрических единицах).

Обязательно прочтите статью Мартина Хаммонда о размерах кирпича в его буклете «Кирпичи и производство кирпича».

— 01 Основные размеры и объяснение кирпичей

1. Шаг 1. ИДЕНТИФИКАЦИЯ КИРПИЧА:

   Почти каждая деталь имеет номер детали, отформованный на детали, обычно в нижней «внутренней» боковой полости, и обычно состоит из 4-6 цифр (посмотрите на свои собственные кирпичи).Это число, которое соответствует только форме, поскольку в одной форме можно отлить много цветов. Если вы посмотрите на обратную сторону инструкций по сборке (тех, у которых есть список деталей), вы увидите более длинный номер. Этот номер представляет собой код цвета в сочетании с номером формы. Это число, по которому они проводят инвентаризацию. В BrickLink можно искать как номер формы, так и номер цвета / кирпича.

2. Шаг 2: РАЗМЕРЫ:

   Есть некоторые споры о том, что такое «единица».Некоторые люди ссылаются на «шпильку», а другие — на «LU» (блок LEGO), и еще больше споров о том, что такое LU. В мире САПР это не имеет значения. Выберите единицу и сделайте свои множители. LEGO метрические. Я использую линейку 0,8 или 1,6 мм. Базовые геометрические кирпичи изготавливаются только этих размеров. Это также идеальные репрезентативные размеры, поскольку мы не собираемся их производить. Шпильки имеют высоту Ø4,8 на 1,6, длина / ширина одного кирпича 8,0, высота кирпича 9,6 и т. Д. См. Изображение ниже.

3. Шаг 3: ИСКЛЮЧЕНИЯ:

   Из этого правила есть много исключений, не считая органических блоков (животных, волос, инструментов и т. Д.). Основными исключениями являются наклонные блоки, соединители осей и некоторые технические характеристики. Необходимо исследовать кирпичи с уклоном (BricklInk), чтобы определить угол уклона. Нижний край обычно не составляет 0,8 мм и обычно определяется зазором других деталей. То же самое и с соединителями осей. У них есть углы, которые похожи на «стеки» Technic. «Стек» Technic — это один из немногих типов связанных лучей Technic. Поскольку кирпич LEGO выше, чем расстояние между выводами Technic, а не квадратный, соединение под углом 45 ° не будет правильно соединяться для многих кирпичей вдали от источника.Опять же, посмотрите под углом в BrickLink. Высота подъемного рычага Technic также вызывает споры. Некоторые говорят, что 7,4, некоторые — 7,2. Я использую 7,2, потому что он кратен 0,8, но физические измерения показывают, что он на стороне 7,4+. В мире САПР это, вероятно, не имеет значения, и я создал блок #data (в моих моделях библиотеки), чтобы его можно было легко изменить.

4. Шаг 4: ВЫВОД:

   Попробуйте сделать свои собственные кирпичи, используя количество, кратное 0,8. Вы пойдете дальше, чем думаете.См. Изображение ниже, чтобы увидеть, как все это работает.

5. Шаг 5: (Основные размеры кирпича)

Объяснение таблиц размеров кирпича

Вы можете скачать этот пост в виде удобного файла в формате pdf, щелкнув ссылку ниже:

Загрузите руководство прямо сейчас!

При проектировании зданий из каменной кладки проектировщик должен по возможности разложить элементы каменной кладки на всю длину или половину кирпича. Это позволит избежать некрасивого и ненужного обрезания кирпичей на месте.Кирпичи будут правильно склеены, если они спроектированы с согласованными размерами.

Следующая иллюстрация демонстрирует разницу между использованием правильной координации и нескоординированным подходом.

На изображении выше показано, как при неправильной координации вы можете остаться с обрезанными кирпичами и плохо обработанными отверстиями. Все синие кирпичи в приведенном выше примере представляют собой кирпичи, которые не являются целыми или половинными, и их необходимо разрезать по размеру на месте.

На приведенном выше изображении показаны согласованные размеры кирпича, чтобы все проемы соответствовали размеру 1 или 1/2 кирпича.

Часто на ранних стадиях проектирования размеры кирпича не учитываются, в результате чего необходимо заново откорректировать или перерисовать всю внешнюю оболочку на стадии детального проектирования. Если учесть размеры кирпича на ранних этапах, это поможет сэкономить время и деньги!

Как использовать таблицы размеров кирпичной кладки

Существуют разные коэффициенты согласования в зависимости от конфигурации стены, которую вы проектируете.

CO + Это согласованный размер плюс стык с каждой стороны. Итак, это высота или длина кирпича плюс 2 шва.

CO Это согласованный размер плюс одно соединение. Итак, высота или длина кирпича плюс 1 стык.

CO- Это согласованный размер без стыков. Итак, высота или длина кирпича.

После того, как вы решили, какой коэффициент координации вам нужно использовать, вы находите требуемый размер и считываете соответствующее количество кирпичей.

Все размеры кирпичной кладки в таблице определяются одним из трех вариантов, которые относятся к конкретной конфигурации стен.

1: CO +

Согласованный размер плюс стык с каждой стороны.

Дверные и оконные проемы

2: CO

Согласованный размер с одним шарниром.

Обратный конец (внешний по отношению к внутреннему углу)

3: CO-

Согласованный размер — без стыка.

кирпичных простенков или панелей между проемами.

Таблица размеров ширины кирпичной кладки

Вертикальный ход кирпичной кладки и таблица размеров

Не забывайте, что вы можете скачать этот пост в виде удобного файла в формате PDF, нажав на ссылку ниже:

Загрузите руководство прямо сейчас!

BrickGun — Lego Dimension Guides

Руководство по экономии средств для LEGO Dimensions

«LEGO Dimensions» — это первая серьезная попытка LEGO Group выйти на и без того переполненный рынок «Игрушки для жизни», который напрямую конкурирует с чрезвычайно популярными играми Disney Infinity и Skylanders.В этих играх используется USB-аксессуар, содержащий считыватели RFID-меток, которые подключаются к игровой консоли. Игра определяет, когда совместимые игрушки помещаются на датчик, и видеоигра реагирует на эти действия, перемещая игрушку в среду видеоигры. Нововведение LEGO Dimensions состоит в том, что игрушки имеют определенную игровую ценность за пределами видеоигры, поскольку каждый персонаж, транспортное средство или аксессуар в LEGO Dimensions построен из настоящих кубиков LEGO.

Содержимое стартового набора LEGO Dimensions

Геймплей в LEGO Dimensions будет хорошо знаком всем, кто играл в популярные видеоигры LEGO Video Games от издателя TT, дочерней компании Warner Brothers.(Например, успешные игры LEGO Star Wars, Lord of the Rings, Indiana Jones и Harry Potter. Мы с женой играли в большинство этих игр. Нам нравится, что это казуальные игры, в которые легко играть и играть за короткое время, с отличным кооперативным режимом, и в играх есть много маленьких шуток для людей, знакомых с исходным материалом.

LEGO Games от TT / Warner Brothers.

LEGO Dimensions — это в основном тот же формат, что и любая другая игра LEGO от TT, за исключением того, что вместо переключения между доступными персонажами с помощью кнопок геймпада вы помещаете персонажа LEGO или транспортное средство, которое хотите использовать, на портале, и он появляется в игре.В стартовый пакет входят три персонажа (Wildstyle, Бэтмен и Гэндальф) и один автомобиль (Бэтмобиль).

Во время игры вас просят построить портал, изменить портал, манипулируя элементами LEGO, построить транспортные средства / аксессуары и изменить их. Инструкции появятся на экране телевизора, и им будет легко следовать. Тем не менее, у вас буквально нет никаких причин для создания моделей, кроме удовольствия от сборки LEGO! Датчик может считывать только круглый диск — он не может сказать, правильно вы построили модель LEGO или нет! Эти моменты сборки LEGO доставляют удовольствие, когда игра ведется в одиночку, но они довольно разрушительны, когда вы играете в игру с вашим супругом, поскольку им нужно подождать 10 минут, чтобы вы построили модель LEGO.(Если вы хотите играть в эту игру для двух игроков, я настоятельно рекомендую, чтобы один человек построил портал, используя напечатанные инструкции, прежде чем включать игру. Меньшие модели, такие как Бэтмобиль, занимают всего минуту или две.)

Одним из сюрпризов для меня стало то, что вам нужно постоянно держать портал в пределах досягаемости, поскольку игра время от времени просит вас размещать определенных персонажей в определенных местах. Портал имеет три датчика: один датчик посередине, вмещающий только одну модель, и датчик с каждой стороны, вмещающий до трех моделей каждый.Необходимость поместить вашего персонажа в определенное место, чтобы активировать особую силу, кажется бесполезной в мире, где на моем контроллере уже есть около 10 кнопок, но те головоломки, в которых вам нужно перемещать персонажей между тремя позициями, чтобы завершить головоломку внутри игры, были довольно умно.

Во время игры вы будете сталкиваться с препятствиями, которые можно преодолеть только с помощью персонажей или транспортных средств со специальными способностями. Игра точно сообщает вам, какого персонажа вам нужно купить при встрече с препятствием.Если эта внутриигровая реклама вас не беспокоит, LEGO Dimensions покажется вам увлекательной игрой с множеством уровней, которые нужно пройти, и миров, которые нужно исследовать. (Если вас это раздражает, я бы порекомендовал некоторые из других отличных игр LEGO, например, относительно новую игру LEGO Jurassic World, которая доставляет массу удовольствия.)

LEGO Dimensions можно расширить, купив наборы уровней, наборы команд и наборы развлечений.

Дополнительные персонажи / транспортные средства продаются «наборами» по цене от 14.99 $ и 29,99 $. Некоторые персонажи позволяют получить доступ к дополнительному игровому уровню или бесплатному «миру приключений», в то время как другие просто позволяют открывать головоломки, требующие определенных способностей. Остальная часть этого руководства поможет вам сделать правильный выбор в отношении того, какие пакеты расширения открывают больше всего дополнительного контента.

Стартовый пакет стоит 99,99, но его часто можно купить на Amazon и других магазинах по цене 79,99 долларов или меньше. Я еще не завершил игру, но меня заверили, что только в основной игре около 40-60 часов игрового процесса.Это большой игровой процесс по разумной цене, если предположить, что вы можете игнорировать постоянные моменты перепродажи. (Меня это немного раздражает, но моя жена считает их чрезвычайно разрушительными.)

Поскольку кубики LEGO, включенные в базовую игру и расширения, могут быть использованы для создания всего, что вам нравится, после завершения игры, некоторые люди захотят рассмотреть то, что я называю «скидкой на кубики LEGO» для базовой игры и расширений. Поскольку стоимость каждой детали в большинстве новых наборов LEGO составляет около 10 центов, мы можем проявить щедрость, вычтя стоимость кубиков LEGO из стоимости видеоигр.

Скорректированная «Цена» для игры LEGO Dimensions и пакетов расширения

Остальная часть статьи объясняет, как получить максимальную отдачу от игры LEGO Dimensions. Рекомендации основаны исключительно на наиболее дешевом способе открытия дополнительного контента или доступа к секретным областям, поэтому в этих рекомендациях могут не быть ваших любимых персонажей.Этот список был составлен из невероятно подробной таблицы игровых способностей, которую я нашел на gamefaqs.com. (Мне грустно видеть, что нет причин покупать «Бенни», поскольку другие персонажи могут использовать все его способности. Если у вас есть эмоциональная привязанность к одному из наборов, не включенных в этот список, купите его в любом случае!)

Я предложил четыре практических уровня инвестиций в LEGO Dimensions:

1. 100 $ — Только стартовый пакет — Просто купите стартовый пакет и пройдите основную игру и три мира приключений.
2. 315 $ — Все уровни и миры приключений — Купив нужные наборы, вы можете разблокировать всю игру. Вы по-прежнему будете пропускать некоторые головоломки, требующие определенного персонажа.
3. 390 $ — Все уровни, миры приключений и способности персонажей / транспортных средств — Тщательно подобранный набор Fun Packs даст вам все игровые способности.
4. 565 $ — Все — Если вам нужен каждый персонаж, транспортное средство и аксессуар, это будет стоить больше!

Только стартовый пакет 100 $

Вы можете пройти все уровни основной игры, а также три мира приключений, используя только стартовый пакет.Это, вероятно, лучшая ценность, поскольку вы получаете тонну контента за относительно небольшие начальные вложения.

В стартовый набор входят Гэндальф, Дикий стиль и Бэтмен. Эти три персонажа дают вам следующие 12 способностей:

1. Выключатели акселератора: Бэтмобиль
2. Acrobat: Wildstyle
3. Бумеранг: Бэтмен
4. Грейфер: Бэтмен
5. Подсветка: Gandalf
6. Магия: Гэндальф
7. Магический щит: Гэндальф
8. Главный корпус: Wildstyle
9. Обнаружение реликвий: Wildstyle
10. Sonar Smash: Бэтмобиль 2 или 3 уровня
11. Стелс: Бэтмен
12. Буксирный крюк: Бэтмобиль 2-го уровня

Остается около 40 внутриигровых способностей, требующих дополнительных покупок.

315 $ — Каждый уровень и мир приключений

уровней позволяют вам пройти один новый игровой уровень, а приключенческие миры открываются при наличии персонажа из этого мира. Эта рекомендация основана на информации, которую я впервые прочитал на kotaku.com.

Таким образом, вы можете наслаждаться всем текущим контентом, купив следующие пакеты уровней, командные наборы и развлекательные пакеты:

Персонажи и транспортные средства, включенные в 10 перечисленных выше наборов, дадут вам следующие дополнительные способности:

1. Ball Switch: Гиросфера из Jurassic World Team Pack
2. Большое превращение: Гомер из набора уровней Симпсоны
3. Chi: (любой персонаж чима)
4. Копия: Скуби из набора команды Скуби-Ду
5. Погружение: Scooby from Scooby Doo Team Pack
6. Электрификация: Делориан из набора уровней «Назад в будущее» или ACU из набора команд «Мир юрского периода»
7. Исправить: Доктор из пакета уровней Доктора Кто
8. Полет: Delorean из Back to the Future Level Pack и другие…
9. Flight Hook / Cargo Dock: Delorean уровня 3 из Back to the Future Level Pack и другие…
10. Рост растений: Таинственная машина уровня 3 из набора команды Скуби-Ду
11. Взлом: Доктор из Пакета уровней Доктора Кто
12. Очистка от опасностей: Таинственная машина уровня 3 из набора команды Скуби-Ду
13. Laser: Сторожевая турель уровня 2 или 3 из Portal Level Pack и другие…
14. Laser Deflection: Куб-компаньон 2-го уровня из Portal Level Pack
15. Контроль над разумом: Злая ведьма from Злая ведьма с запада Fun Pack
16. Portal Gun: Челл из Portal Level Pack
17. Silver Destruction: Taunt-O-Vision из набора уровней Simpsons
18. Скорость: Гиросфера из Jurassic World Team Pack
19. Кружитцу: (любой персонаж Ниндзяго)
20. Суперсила: Гомер из набора уровней «Симпсоны» и другие…
21. Цель: Оуэн Грейди из набора команды Мира Юрского периода
22. Технология: Доктор из набора уровней Доктора Кто
23. Переключатели путешественника во времени: Делориан из набора уровней «Назад в будущее»
24. Отслеживание: Оуэн Грэди из Jurassic World Team Pack и другие…
25. Вырезание лозы: Оуэн Грэйди или Велоцираптор из набора команды Jurassic World
26. Весовой выключатель: Куб-компаньон из набора уровней портала

Даже с этими 10 наборами у вас все равно не будет следующих способностей:

1. Drill: Emmett из Emmett Fun Pack или Drill Driver из Bane Fun Pack (31 мая 2016 г.)
2. Ice Breath: Ninjacopter из Zane Fun Pack или Супермен из Superman Fun Pack (31 марта 2016 г.)
3. Неуязвимость: Чудо-женщина из пакета «Чудо-женщина», Супермен из пакета «Супермен» (31 марта 2016 г.) или Gamer Kid из пакета уровней Midway Arcade (31 марта 2016 г.)
4. Мини-доступ: Барт Симпсон из Забавного пакета Барта Симпсона, Гимли из Забавного набора Гимли, Голлум из Забавного набора Голлума или Слизняк из Забавного набора «Слизь» (31 мая 2016 г.)
5. Прыжок с шестом: Леголас из Веселого набора Леголаса или Сенсей Ву из Веселого набора Сенсей Ву (19 января 2016 г.)
6. Rainbow Bricks: Unikitty из Unikitty Fun Pack.

У вас также не будет следующих способностей, которые скоро появятся:

1. Atlantis: Aquaman из Aquaman Fun Pack (31 марта 2016 г.)
2. Дрон: Док Браун из Doc Brown Fun Pack (19 января 2016 г.) или Cyberman из Cyberman Fun Pack (19 января 2016 г.)
3. Suspend Ghosts: Питер Венкман из Ghostbusters Level Pack (19 января 2016 г.)
4. Trap Ghosts: Ghost Trap from Ghostbusters Level Pack (19 января 2016 г.)
5. Xray Vision: Cyberman из Cyberman Fun Pack (19 января 2016 г.)) или Супермен из Superman Fun Pack (31 марта 2016 г.)

390 $ — Каждый уровень, мир приключений и способности

По состоянию на декабрь 2015 года вы можете получить доступ ко всем уровням, Миру приключений, и будете иметь все способности за 390 $. Это на экономия 175 долларов по сравнению с покупкой каждого выпущенного набора!

Если вам нужны все способности, самый дешевый способ — купить все наборы из предыдущего списка (убедитесь, что Зейн — ваш Ninjago Fun Pack для способности «Ice Breath»), а также следующие Fun Pack:

Вам также необходимо выбрать одного из этих персонажей для способности «Мини доступ»:

565 $ — каждый набор уровней, командный набор и развлекательный набор

По состоянию на декабрь 2015 г .: Стартовый пакет (100 $), 4 набора уровней (4 × 30 $ = 120 $), 3 командных пакета (3 × 25 $ = 75 $) и 18 развлекательных пакетов (18 × 15 $ = 270 $). Итого 565 $.

Как я отмечал ранее, некоторые из командных пакетов и развлекательных пакетов не служат никакой цели с точки зрения открытия нового игрового процесса. Тем не менее, многие читатели захотят купить некоторые или все из них, так как вы упустите много действительно забавных персонажей, включая мой любимый вариант: Бенни из фильма LEGO Movie.

• Обновление LEGO Dimensions от 25 октября позволяет вам платить золотыми монетами (внутриигровую валюту), чтобы использовать персонажа, которым вы не владеете, в течение 30 секунд.Это стоит 50 000 монет, что составляет около 1/6 монет, которые вы получаете на обычном уровне. Это должно позволить вам получить доступ к 100% базовой игры без покупки каких-либо дополнительных минифигурок, но это займет намного больше времени, так как вам нужно потратить на это много своих золотых монет. На практике это позволяет вам не покупать пару «развлекательных пакетов», и вы по-прежнему можете получить доступ ко всем областям игры и контенту дополнений. (Вам по-прежнему понадобятся Злая Ведьма, персонаж Ниндзяго и персонаж Чима, чтобы получить доступ ко всем мирам приключений.
• Прямо сейчас Зейн — ваш лучший выбор для забавного пакета Ninjago, потому что у его Ninjacopter ледяное дыхание.
• Если вы можете подождать, вы, возможно, сможете сэкономить несколько долларов… Например, в марте вы можете пропустить Зейна (Ниндзяго и ледяное дыхание), Чудо-женщину (Неуязвимость) и Леголаса (прыжки с шестом), получив Супермена (Неуязвимость и лед. дыхание), Сэнсэй Ву (прыжки с шестом и ниндзяго).

Было объявлено о нескольких дополнительных наборах, и LEGO указала, что продукты LEGO Dimensions будут оставаться совместимыми в течение трех лет.На данный момент они выпустили новый пакет уровней и / или приключенческий пакет, а также три новых пакета развлечений каждые два месяца. Если вы хотите открывать только каждый уровень и мир приключений и вам не нужно искать все секреты, вы, вероятно, захотите откладывать 40 $ каждый второй месяц , чтобы быть в курсе последних новинок.

Я вполне уверен, что существующие игровые уровни и приключенческие миры могут быть пройдены с использованием только тех персонажей, которые были выпущены на данный момент, но я ожидаю, что будущие новые уровни и приключенческие миры потребуют, чтобы вы не отставали от последних персонажей, получить доступ ко всем секретным областям.Если вы полководец, вы можете в конечном итоге тратить около 100 долларов на каждую новую волну.

Я очень уверен, что команда LEGO сделала все возможное, чтобы игрокам нужно было тратить много денег, чтобы получить доступ ко всем областям игры LEGO Dimensions. Я предполагаю, что LEGO Dimensions содержит в два раза больше игрового процесса, чем типичная игра AAA, но для того, чтобы разблокировать все, вам потребуется 315 долларов или больше. Даже если вы спишете 33% этой стоимости на бесплатные кубики LEGO, мы говорим о 200 долларах или более за контент, эквивалентный двум играм стоимостью 50 долларов.

Таким образом, я настоятельно рекомендую после выполнения всего этого анализа, что лучше всего придерживаться Starter Pack и покупать только те дополнительные пакеты, в которые вы действительно хотите играть. Будьте осторожны, эти продукты «Игрушки к жизни» тщательно разработаны, чтобы вызывать привыкание!

Сделал ли я ошибки в своем анализе? У вас есть другие советы, как сэкономить деньги, наслаждаясь LEGO Dimensions?
Помогите мне улучшить эту статью, оставив комментарий ниже!

• 15 декабря 2015 г. Я добавил базовую информацию о «Наймите героя» в раздел советов и приемов.

Подпишитесь на информационный бюллетень Brick Architect, чтобы получить ранний доступ к эксклюзивному контенту, последним статьям и обновлениям печатных этикеток LEGO Brick Label, LEGO Storage Guide и моей книги «Архитектор LEGO».

Seed Map — приложение Minecraft

Ограничения

Некоторые функции не на 100% точны, то есть местоположения могут быть неправильными или отсутствовать. К ним относятся:

• Подземелья
• Крайние города в Bedrock Edition
• Мировые точки появления

Различные другие структуры, такие как деревни и иглу, также могут иногда не генерироваться в игре.

Дайте мне знать в комментариях, если вы обнаружите неправильные или отсутствующие места. Убедитесь, что:

• вы ввели начальное число и правильно координировали
• вы выбрали правильную редакцию и версию (та, которая использовалась для создания региона, на который вы смотрите)
• вы не используете какие-либо моды, влияющие на генерацию мира
• (для кусков слизи) вы ждали достаточно долго, так как у них очень низкая скорость появления даже в кусках слизи

Требования

Семя

По техническим причинам вам необходимо знать семя вашего мира, чтобы использовать Seed Map , если, конечно, вы не хотите найти семя для нового мира.Если вы играете в SSP , приложение может получить начальное число из вашей сохраненной игры. Как вариант, вы можете использовать команду / seed в игре. В SMP вы можете использовать ту же команду, если у вас есть достаточные права. В противном случае, однако, вы зависите от владельца сервера, который запустил мир и имеет доступ к файлам сохранения и конфигурации.

Браузер

Это приложение использует некоторые относительно новые веб-технологии. В результате некоторые функции могут быть отключены в старых браузерах.Я рекомендую использовать последнюю версию основного браузера, такого как Chrome, Firefox, Edge или Safari.

Использование

Выбор семян

Первое, что вам нужно сделать, это выбрать начальное число и версию. Вы можете ввести его вручную или загрузить из сохраненной игры . Последнее можно сделать, нажав «Загрузить из сохранения …», и выбрав свой level.dat, или перетащив файл level.dat в окно браузера. Уровень.dat — это небольшой файл, расположенный в папке каждой сохраненной игры Minecraft. Вы можете найти сохранения в папке сохранений вашей установки Minecraft. В Windows вы можете использовать % appdata% \. Minecraft \ saves , чтобы попасть в эту папку.

Вы также должны знать, что начальное число всегда является числом (примерно до 20 цифр). Если вы введете что-нибудь еще (например, буквы), оно будет преобразовано в число. Приложение делает это так же, как и Minecraft, поэтому также безопасно использовать буквы (и другие символы).

Выбор измерений и функций

Под исходным кодом и версией вы также можете выбрать измерение Minecraft, которое хотите просмотреть (Верхний мир, Нижний мир или Конец). Это и версия, которую вы используете, повлияют на то, какие функции могут быть включены. Чтобы переключить определенные функции, щелкните значки в поле функций прямо над картой.

Вы также можете развернуть и свернуть окно функций, щелкнув стрелку в правой части поля, чтобы отобразить полные имена функций, а также некоторые другие параметры.

Обратите внимание, что некоторые функции будут отображаться только при достаточном увеличении. Это сделано для того, чтобы приложение работало быстро и не засыпало его значками. Приложение покажет предупреждение, и все затронутые функции будут выделены, как только это произойдет.

Навигация

После того, как вы ввели все параметры, вы можете начать использовать карту. Для прокрутите , используйте клавиши со стрелками, пока курсор мыши указывает на карту, или перемещайте мышь, удерживая левую кнопку мыши. Вы можете использовать ползунок под картой или колесо мыши для масштабирования .Нижние входы позволяют вам перейти к определенной точке (например, вашей базе) на карте и установить там маркер. Вы всегда можете удалить и добавить маркер, дважды щелкнув по карте. Кнопка «Сохранить карту» Кнопка позволяет сохранить текущую карту как файл изображения PNG.

Выбор местоположения строений

Вы можете щелкнуть или коснуться значков на карте, чтобы увидеть их точные координаты в игре.
