устройство, размеры, как сделать правильно

Подушка под фундамент: предназначение, разновидности

Фундаментная конструкция любого сооружения считается его основной частью. Вы можете возвести качественные стены, правильно устроить кровельное перекрытие, но отклонения, допущенные при заливке основания, станут причиной начала разрушительных процессов. Отсюда напрашивается вывод, что строить фундамент следует с соблюдением всех технологических приемов. Многие застройщики не понимают, есть ли необходимость в обустройстве влагозащитного и теплоизоляционного слоя. Назревает вопрос – необходима ли подушка под фундамент, из какого материала ее следует уложить.

Зачем нужна подушка под фундамент

Многим известно, возведенная с нарушениями фундаментная основа создает невозможные условия для проживания. Стены начинают покрываться трещинами, блоки окон и дверей перекашиваются, в помещениях появляются сквозняки.

Следовательно, должны соблюдаться правила устройства, и одно из них – это подушка под фундамент. Данная конструкция несущего характера способствует оптимальному перераспределению нагрузочных воздействий от объекта, исключает явление проседания. Кроме того, подушкой для фундамента удается приподнять низ опорной конструкции по отношению к уровню подземных вод.

Чаще всего искусственное основание устраивается из песка. Не стоит путать подушку с обычной песчаной подготовкой, слой которой гораздо тоньше. Устройство подушки под фундамент выполняется с целью улучшения слабой или просадочной почвы, чтобы заменить пучинистый грунтовый состав на непучинистый непосредственно под фундаментной конструкцией. Размерные параметры и формы подушки определяются с учетом имеющихся особенностей.

Рассмотрим необходимость обустройства подушки на примере слоя, сформированного из песка. Она исполняет следующие функции:

  • выравнивание. Это основное предназначение правильной подушки для фундамента, так как с ее помощью выравнивается дно фундаментной траншеи или котлована. Подушку в обязательном порядке насыпают под плитный фундамент или под основание из фбс, то есть под все сборные конструкции.
    Довольно часто дно котлована после строительной техники имеет неровности, которые с целью экономии денег выравниваются именно песком;

  • перераспределение нагрузочных воздействий. Многие специалисты уверяют, что подушка способна распределять нагрузку. Только куда? Дело в том, что нагрузочные усилия распределяются равномерно в любом случае – с подушкой или без нее. Считается, что песчаное основание уменьшает давление на почвенный состав и защищает от возможных подвижек грунта, компенсируя их;
  • функции дренажа. Если насыпать под плиты фундамента песчаную подушку толщиной в тридцать сантиметров, в грунте разрушатся капиллярные связи, и вода в фундамент не поступает;
  • защита от зимнего пучения. Песок прекрасно отводит воду, и им лучше всего заменять пучинистые грунты, чтобы придать конструкции фундамента стабильную устойчивость. Только помните, что технология предусматривает устройство дренажа, чтобы вода, накапливающаяся в песке, не усугубляла ситуацию.

Теперь вы знаете, зачем нужна подушка под фундамент.

Виды подушек

Подушка под фундамент цокольного этажа считается своеобразной прослойкой, разделяющей грунтовый состав и основание сооружения. Чтобы выбрать правильный материал и устроить подушку своими руками, необходимо не только изучить пошаговую инструкцию выполнения работ, но и уточнить особенности почвенного состава на площадке, определить предполагаемую нагрузку.

Для устройства подушки используют песок, щебенку, бетонный раствор.

Из песка

Этот строительный материал считается наиболее доступным и применяется в случаях, когда для строительства выделен небольшой бюджет. Песок отличается определенными свойствами, позволяющими использовать его для проведения подобных работ:

  • подушка из песка устраивается под столбчатый фундамент, возводимый под одноэтажное сооружение;
  • если объект возводится из легких материалов, или уровень грунтовых вод достаточно глубокий.

Для сооружения используется крупнозернистый песок, применение материала с мелкими фракциями запрещается.

При выполнении работ обратите внимание на определенные моменты:

  • песчаная поверхность должна получиться максимально ровной;
  • насыпной материал тщательно трамбуется;
  • оптимальная высота подушки – двадцать – сорок сантиметров.

Из гравия

По слабому грунтовому составу один песок оказывается малоэффективным, и площадка усиливается гравием. Этот вариант подготовки не позволяет фундаменту давать усадку.

Подушка из пгс выгодно отличается от предыдущего варианта, как более прочное и выносливое основание, потому что основным компонентом является гравий.

Как делается такое основание? Перед засыпкой щебенки под монолитную плиту фундамента, дно траншеи выстилается речным крупнофракционным песком, который разравнивается и уплотняется. После этого насыпается щебенка до двадцати – двадцати пяти сантиметров высотой.

Все уплотняется, чтобы исключить образование пустотных участков.

Гравийная подушка отлично подходит для строительства фундаментов частных домов.

Песчано-гравийная

Если вами выбран этот вариант подушки под фундаментную конструкцию для дома, предстоит выполнить следующие работы:

  • котлован или траншея по дну прокладываются бутом, диаметр которого не должен превышать пятнадцати сантиметров. Если глубина котлована позволяет, и вы предполагаете, что нагрузка от объекта будет существенной, бут разрешается уложить в два слоя;
  • насыпается слой гравия высотой до десяти – двадцати сантиметров;
  • после этого устраивается прослойка из песка, чтобы укрыть гравий;
  • все обильно увлажняется;
  • в случае необходимости песок разрешается добавить и снова пролить водой, пока поверхность не будет представлять песчаную корку;
  • участок трамбуется и снова поливается.

Такой вариант подушки рекомендован к устройству на глинистой почве. Она не пропускает влагу, защищает от грунтовых вод, но не отменяет необходимость обустройства гидроизоляции.

Подушка такого типа устраивается под хозяйственные постройки, для бани или гаражного помещения.

Бетонная

Такой вариант монолитной основы является наиболее прочным. К сожалению, из-за высокой стоимости материалов и работ, заливка бетонной подушки фундамента применяется редко.

Как правильно залить такую подушку? Технология устройства отличается определенными сложностями:

  • на площадке вынимается лишний грунт;
  • проводится подсыпка, устраивается гидроизоляционный слой;
  • укладывается бетонный раствор высотой до одного сантиметра;
  • по проектной схеме устраивается армирование;
  • заливается бетонная смесь, трамбуется.

Второй способ устройства бетонной подушки – установка железобетонных блоков стандартных размеров, изготовленных в заводских условиях.

Как сделать такую подушку под фундамент? Необходимо выровнять грунт, уложить полуметровый слой песка, установить блоки.

Достоинства и недостатки различных видов подушек под фундамент

Что такое подушка под фундамент, нужна ли она в принципе, мы выяснили. Теперь предлагаем рассмотреть преимущества того или иного варианта.

Самыми доступными стройматериалами считаются щебенка и песок, поэтому их используют часто. Отличаясь низкой стоимостью, они отлично подходят для закладки подушки под свайный или другой фундамент. Кроме стоимости, основание дает некоторые преимущества:

  • все работы выполняются своими силами, помощь специалистов не требуется;
  • оба материала отличаются низким показателем тепловой проводимости, что помогает сохранять тепло в помещениях. Некоторые застройщики даже не устраивают теплоизоляцию на пенополистироле, ограничиваясь насыпным слоем из шлака;
  • основа получается надежной и плотной, и эти качества передаются всему фундаменту;
  • слой песка и щебня равномерно перераспределяет нагрузочное воздействие;
  • если залить фундамент без такой подушки на торфе, его будет подтапливать влага, находящаяся в грунтовом составе.

Считается, что песок прекрасно отводит воду, не позволяя ей попадать в шовные участки фундаментного основания. При пучениях грунта насыпная песчаная подушка под фундамент работает вместо амортизатора.

Максимальной надежностью и высоким показателем прочности отличается монолитная плита. Многие утверждают, что ее можно устраивать без «разделительной» подушки. Мнение ошибочное, потому что промежуточная подушка, как и в свайном фундаменте, в этом случае необходима, ведь с ее наличием конструкция исполняет возложенные на нее функции безукоризненно. Обустройство подразумевает значительные финансовые расходы, которые полностью оправдываются за счет дальнейшей эксплуатации.

Общие правила устройства фундаментной подушки

Для чего необходим этот элемент, мы выяснили. Теперь рассмотрим основные правила строительства, с чего следует начать, чтобы возвести надежную основу для несущей конструкции.

Укладка материалов выполняется послойно, с периодическим уплотнением.

Для ручной трамбовки устраивают слои в пять – десять сантиметров, при использовании виброплит этот показатель на пять сантиметров увеличивается.

Многих интересует вопрос, зачем закладывать подушку под всем фундаментныам основанием. Данная мера позволит обеспечить равномерность осадки здания.

Размеры ширины подушек по отношению к аналогичному значению ленточного фундамента делаются больше на тридцать сантиметров.

Подушка под фундамент (ФБС): как сделать правильно (залить) своими руками, виды, размеры, устройство

Подушка под фундамент – это специальный слой между основанием и поверхностью грунта, который может быть выполнен из песка, щебня, сборного или монолитного бетона. Сыпучие материалы кладутся слоем в вырытую предварительно траншею и тщательно утрамбовываются, бетон – заливается в соответствии со всеми правилами, блоки – аккуратно укладываются и скрепляются.

Именно от правильности выполнения конструкции основания во многом зависят надежность, прочность, долговечность здания. Подушка для фундамента – один из самых важных элементов, благодаря которому удается создать ровную и стабильную площадку с целью уменьшения осадки сооружения, компенсации особенностей грунта.

Фундаментная подушка выполняет такие функции:

  • Поверхность, на котором планируется возводить основание и все сооружение, выравнивается, благодаря чему нагрузка от строения равномерно распределяется на грунт.
  • Удается устранить возможность контакта фундамента с почвой, прокладывая между ним и землей слой песка, гравия или бетона.
  • Песчаные фундаментные подушки защищают железобетонные основания от воздействия влажной почвы.

Зачем нужна подложка под основу

Устройство подушки под фундамент является одним из обязательных этапов возведения дома, согласно установленным правилам и нормам. Если все сделано правильно, конструкция прослужит немало лет.

В противном случае (при отказе от подушки вообще или неверной реализации задачи) в скором времени здание может начать приходить в негодность: появляются перекосы в оконных/дверных проемах, стены покрываются трещинами, внутри гуляют сквозняки.

Правильно спроектированная и выполненная фундаментная подушка, размеры которой тщательно просчитаны и соответствуют будущему зданию, исключит проседание грунта, уменьшит нагрузку на почву от стен дома, поднимет нижнюю часть конструкции выше уровня грунтовых вод. Основание таким образом оказывается защищенным от воздействия почвенных вод, не размывается, давление на фундамент получается равномерным.

Задумываясь о том, для чего нужна подушка под фундамент, стоит брать во внимание и случаи, когда на участке находится слой/участок грунта, непригодного для строительства. Тогда почву удаляют, а в траншею засыпают песок, гравий, заливают или укладывают железобетон.

Устройство подушки своими руками

Для выравнивания дна котлована/траншеи засыпают песок или гравий слоем в 10 сантиметров. Бетонирование актуально там, где есть необходимость расширения основы либо армирования пояса под укладку ФСБ блоков. Самостоятельно выполнить все работы несложно, нужно лишь помнить о некоторых нюансах.

Как делать подушку под фундамент:

  • Насыпь песчаной подложки должна быть ниже фундамента, ширина – превосходить в 2 раза аналогичный параметр основания. Для выравнивания подсыпка щебеночная выполняется слоем 30 сантиметров таким образом: треть песка и 2/3 гравия.
  • После выравнивания дна ямы делают подушку – сначала укладывают слой песка, проливают водой, тщательно и долго трамбуют. Так же кладут гравий.
  • Если выполняется бетонная подушка под фундамент, работы проводятся так: на ровную площадку засыпают щебень слоем до 10 сантиметров, трамбуют. Потом сооружают опалубку по нужным параметрам конструкции, усиляют армированием (горизонтальным и вертикальным, которое связывает фундамент со стенами), заливают бетонный раствор.
  • Для щебневой подушки дно котлована или траншеи засыпают таким образом, чтобы готовое основание доходило до уровня в проекте.

Толщина подушки в таком случае должна быть больше на 30 сантиметров, чем основание, и шире тоже на 30 сантиметров (с обеих сторон по 15 сантиметров).

Толщина промежуточного слоя

Толщина подушки из сыпучих материалов должна составлять минимум 30 сантиметров: обычно 10 сантиметров занимает песок и остальной объем выполняют из щебня. Бетонная подушка также заливается толщиной минимум 30 сантиметров, чтобы была шире самого фундамента.

Чтобы избежать необходимости заливки широкой подушки и такого же фундамента (что повлечет немалые затраты), обустраивают расширение в заглубленной части.

Как правило, углы наклона боковых стен равны 30-45 градусам, в зависимости от типа самого фундамента (бетонный или кирпичный). Трапециевидная форма конструкции дает возможность исключить опасные скалывающие или растягивающие напряжения на боковых гранях. Нижняя расширенная часть не позволяет фундаменту выдвигаться из почвы, нейтрализует воздействие касательных сил пучения при морозах.

Виды подушек

В зависимости от того, выполняется ли подушка под плитный фундамент (ФБС), под бетон, выбирают оптимальный материал для слоя и его основные характеристики (толщина, высота, упрочнение и т. д.). До того, как обустраивать подушку, необходимо тщательно изучить грунт на объекте, выполнить все расчеты. Традиционно под фундамент подушка выполняется из песка, щебня, сборного/монолитного бетона.

Песчаная

Выполняя расчет подушки фундамента, нужно учитывать, что для данного типа работ годится исключительно песок крупной фракции. Мелкий песок использовать нельзя.

О чем нужно помнить, засыпая подушку:

  • Поверхность подушки нужно делать максимально ровной, проверяя соответствующими инструментами.
  • Слой песка в обязательном порядке тщательно и долго трамбуется.
  • Оптимальная толщина подушки из песка – 20-40 сантиметров.

Из щебня

Щебень используется обычно там, где предполагаются немалые нагрузки на фундамент. Щебень выбирают разных фракций, каменные породы тоже могут быть какими угодно. Но наиболее прочной опорой будет щебень из гранита средней фракции.

Как сделать подушку для фундамента из щебня:

  • Сначала поверхность траншеи, рва просыпают небольшим слоем (5-10 сантиметров) песка, чтобы обеспечит более плотное прилегание к грунту щебня.
  • Песок тщательно выравнивается, хорошо трамбуется.
  • Засыпается щебень нужной фракции слоем, толщина которого составляет до 20 сантиметров.
  • Засыпка щебнем тщательно трамбуется при помощи соответствующего инструмента.

Бетонная

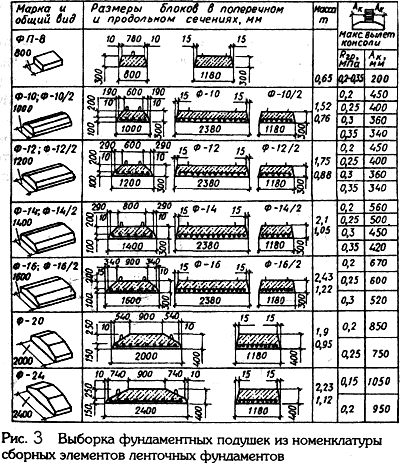

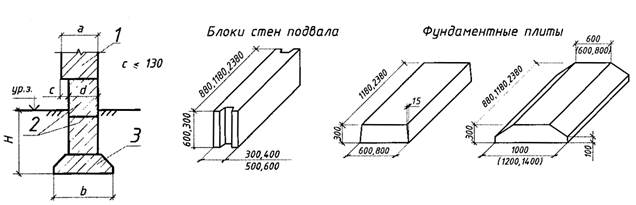

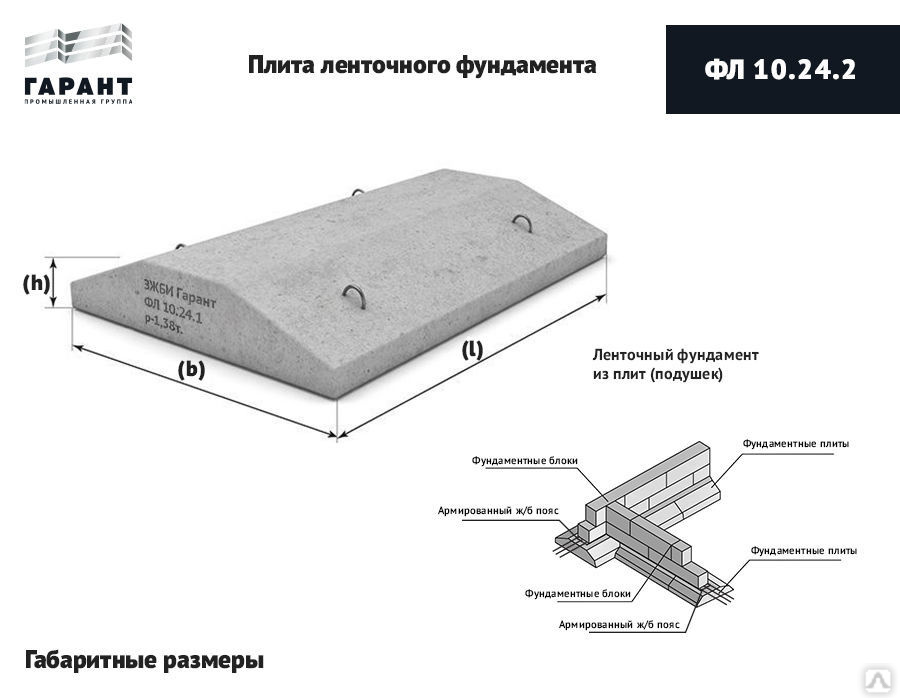

Бетонная подушка под дом может быть сборной или монолитной. Сборную делают из специальных трапециевидных блоков, произведенных в заводских условиях. Это максимально надежная опора для каменных домов большой массы. Правда, стоимость такого варианта достаточно большая.

Как укладывают подушки бетонные сборные:

  • Сначала тщательно выравнивают почву.
  • Засыпают песок слоем до 50 сантиметров (точная цифра зависит от особенностей строительного участка и почвы).
  • Устанавливаются фундаментные блоки подушки.

Выполненная таким образом железобетонная подушка получается очень прочной, долговечной, способной выдерживать серьезные нагрузки. В Москве приобрести блоки не составит труда, как и в регионах. Производители предлагают изделия разной стоимости, параметров, с доставкой на объект или без.

Как заливают монолитные бетонные подушки под фундамент:

  • Подготовка поверхности почвы – выравнивание, удаление всего, что мешает.
  • Засыпка щебня слоем высотой максимум 10 сантиметров.
  • Трамбовка щебня при помощи виброплиты.
  • Установка деревянной опалубки по всему периметру фундамента. Высота конструкции равна толщине слоя бетона, верхний уровень совпадает с нулевой отметкой основания.
  • Прокладка горизонтального и вертикального каркаса армирования для упрочнения конструкции.
  • Заливка бетоном, трамбовка слоя, выжидание времени высыхания и полного набора прочности.

Бетонные подушки под фундамент делают из бетона С12-С15. Заливать можно не только в опалубку, но и непосредственно в грунт. Высота армированного слоя составляет минимум 40 сантиметров, чтобы выдерживать нагрузки на сжатие и не деформироваться.

Как правильно обустроить подушку из песка и щебня

Песок, щебень на данный момент считаются более доступным и дешевым вариантом в сравнении со сборным/монолитным бетоном. При условии не слишком больших нагрузок песок и щебень вполне способны обеспечить прекрасные характеристики стойкости к различным нагрузкам, воспринимая их и распределяя на грунт. Такой выбор станет идеальным для ленточного фундамента:

Основные преимущества подушки из песка и щебня:

  • Простое и быстрое выполнение всех мероприятий, возможность реализовать все этапы своими руками.
  • Пониженная теплопроводность материалов, что позволяет сохранять тепло внутри строения.
  • Надежность и плотность основания, что положительно сказывается на всем здании.
  • Максимально равномерное распределение воспринимаемых нагрузок всех типов.
  • Препятствование подъему влаги из грунту на капиллярном уровне, защита от воды всей конструкции.

Как правильно сделать подушку из песка и щебня:

  • Подготовка траншеи или рва по предварительно сделанной разметке на объекте.
  • Выравнивание дна траншеи, уплотнение.
  • Прокладка слоя геологического текстиля с запасом по краям (потом подушка накроется этими частями сверху).
  • Засыпка слоя речного песка крупной фракции, тщательное разравнивание, увлажнение, трамбовка специальным инструментом.
  • Засыпка щебня средней фракции слоем до 20 сантиметров, равномерное распределение слоя, трамбовка виброплитой.
  • Прокладка слоя песка высотой 20 сантиметров, проливка его водой. Так удается добиться проникновения частиц песка в пустоты между щебнем, что обеспечит большую плотность.
  • Накрытие подушки свободными краями геотекстиля. Чтобы не повредить материал при выполнении дальнейших работ, можно насыпать сверху еще немного песка.

Бетонная подушка для плитного фундамента

Монолитная бетонная подушка для фундаментных блоков – наиболее прочное и надежное основание из всех доступных. Предполагает достаточно высокую стоимость, требует немало времени и сил, но оно того стоит, особенно когда идет речь о строительстве больших тяжелых домов.

Как залить подушку под фундамент:

  • Рытье котлована по разметке в соответствии с выполненными ранее расчетами.
  • Засыпка котлована щебнем слоем минимум 10 сантиметров, качественная трамбовка виброплитой.
  • Возведение опалубки высотой до 30 сантиметров по всему периметру основания.
  • Выполнение арматурного каркаса из стальных стержней, что обеспечит более длительный срок эксплуатации и повысит прочность. Арматуру вяжут сеткой, ячейки которой составляют 15 либо 20 сантиметров (квадрат). Сварку применять не стоит, так как конструкция получится менее прочной из-за швов. Арматурный каркас предполагает наличие продольных прутьев, расположенных вертикально и выходящих за пределы основания, чтобы их потом можно было связать с другими элементами здания.
  • Заливка бетонным раствором, уплотнение вибратором (как минимум использование метода штыкования), что позволит убрать пустоты в монолите.
  • Выведение уровня поверхности, аккуратное разравнивание.
  • Выжидание времени, необходимого на полный набор прочности бетоном – около 28 суток. За бетоном нужно обязательно правильно ухаживать, что зависит от погодных условий.

Красивое, долговечное и надежное здание требует правильного фундамента, который не будет прочным без обустроенной подушки. При условии правильного выбора материалов и соблюдения технологии все работы удается выполнить быстро, аккуратно и своими руками, сэкономив на оплате труда работников и привлечении спецтехники.

Фундаментные подушки: что это такое и для чего необходимы?

Фундамент здания является одним из главных элементов конструкции, отвечающим за общую устойчивость строения и продолжительность его срока службы. Основание любого строения испытывает серьезные весовые и вибрационные нагрузки, которые связаны с подвижностью грунтов, этажностью и особенностями эксплуатации сооружения. В целях повышения прочности и долговечности конструкции под фундамент закладывается подушка, кратно повышающая эксплуатационные характеристики объекта.

Особенности

Подушка под фундамент представляет собой искусственное основание, которое укладывается поверх песчаной отсыпки котлована и формируется из различных материалов. Фундаментная подушка выполняет ряд важных функций.

  1. Выравнивание. Это предназначение является одним из основных и заключается в устранении дефектов дна котлована, возникающих после работы строительной техники. Для таких целей обычно применяется песчаная подушка. В случае укладки ленточного заливного фундамента, оборудование подушки не является обязательным условием: достаточно залить бетонный раствор, который эффективно заполнит все существующие пустоты и полости, и произведет выравнивание без использования дополнительных мер.
  2. Уменьшение нагрузки на грунт. Фундаментная подушка защищает грунт от подвижек и просадки, выступая в роли компенсатора и принимая весовую нагрузку на себя. Посредством ее формирования происходит замена слабых и пучинистых грунтов на песок, в результате чего существенно увеличивается несущая способность грунта и обеспечивается прочность основания.
  3. Дренажная функция. При обустройстве подушки из песка толщиной в 30 см нарушается капиллярная проницаемость грунта. Это ведет к невозможности поднятия влаги от грунта к фундаменту, а также к отводу излишней влаги от осадков на более низкий, относительно фундамента, уровень.

Технические требования

Устройство фундаментной подушки регламентировано СНиП и ГЭСН, поэтому при ее формировании важно учитывать все предъявляемые требования и нормы. Так, при строительстве железобетонной подушки, руководствуются ГОСТом 13580, принятом в далеком 1985 году, но до сих пор не утратившим своей актуальности. Документ регламентирует нормы обустройства и сортамент бетонных подушек под фундаменты промышленных и гражданских объектов, предполагающих наличие тяжелых стен.

Элементы прослойки представляют собой конструкции, в состав которых входит тяжелый бетон и стальная арматура.

Такие блоки должны строго соответствовать всем требованиям ГОСТ, и обладать высокой прочностью, устойчивостью к сейсмическим нагрузкам, экстремально низким температурам и коррозии. Бетонная подушка, используемая в ленточном фундаменте, значительно увеличивает ширину опорного основания, что, в свою очередь, приводит к уменьшению удельной нагрузки на единицу площади. Это позволяет считать фундаментную подушку основным элементом конструкции, который принимает на себя всю весовую нагрузку. Именно поэтому при строительстве фундамента важно строго соблюдать все необходимые нормы и стандарты.

Фундаментные подушки могут быть выполнены из различных материалов, выбор которых зависит от этажности, состояния грунтов, сейсмичности и назначения сооружения.

Песок

Самый недорогой строительный материал, используемый при обустройстве подушки под легкие каркасные или деревянные одноэтажные постройки. При толщине слоя в 25–30 см песок надежно защищает основание дома и выступает в роли компенсатора при усадке грунта. При устройстве подушки может быть использован как речной, так и карьерный вид песка. Основными преимуществами применения этого недорогого материала являются его доступность, простота монтажа, низкая теплопроводность, значительно снижающая теплопотери здания и высокие показатели степени уплотнения.

С помощью песчаной прослойки можно легко устранить неровности дна котлована или ландшафта.

К недостаткам песка относят невозможность его применения при строительстве многоэтажных домов и промышленных предприятий, а также нерациональность его использования на почвах с высоким залеганием подземных вод. В тех случаях, когда уровень водоносного горизонта нестабилен и испытывает сезонные колебания, перед строительством подушки следует обустроить систему дренажа.

Песчано-гравийная смесь

Этот вариант является наиболее распространенным для формирования подушек, он широко используется при строительстве частных жилых домов и дач. Формируется такая подушка на слабонесущих грунтах и нуждается в тщательной утрамбовке. Смесь должна обладать среднезернистой структурой, использование песочной пыли или мелкозернистого песка недопустимо.

Материал используется в случаях, когда нужен надежный фундамент под брусовой или бревенчатый дом, оснащенный мансардой или имеющий большую площадь.

Щебень

Довольно прочный материал, равномерно распределяющий весовую нагрузку по всей площади основания. Применяется для формирования фундаментных подушек в домах не превышающих двух этажей. Для формирования щебеночного слоя в качестве вспомогательных компонентов используются песок и гравий, доля которых должна составлять не менее 30% от общей толщины.

Бетон

Является самым дорогостоящим и надежным материалом, и используется при строительстве многоэтажных жилых домов и промышленных сооружений. Бетонная подушка выступает в роли компенсатора реакции проблемных пучинистых грунтов и принимает на себя всю тяжесть строения. Бетонная подушка представляет собой блок из железобетона, имеющий маркировку ФЛ, что означает фундамент ленточный

Плотность такого блока составляет не менее 2,5 т/м3, что является весьма высоким показателем и указывает на повышенную прочность монолитной плиты.

Гравий

Использование этого материала в качестве подушки при строительстве многоэтажных домов предполагает наличие в составе крупнофракционных элементов, размер которых варьируется от 2 до 4 см.

Каждый из материалов, используемых для создания подушки под фундамент, обладает уникальными техническими характеристиками или совмещает в себе несколько свойств, присущих его составным компонентам. Так, при формировании щебеночного слоя обязательными составляющими выступают песок и гравий, без которых функционирование подушки не будет полноценным. Поэтому при выборе нужного материала необходимо учитывать совокупность всех факторов, влияющих на прочность и долговечность фундамента.

Устройство

Монтаж некоторых видов фундаментных подушек может быть проведен самостоятельно без использования дорогостоящей техники и привлечения специалистов. Самым эффективным, но в то же время недорогим способом обустройства прослойки, является установка песчано-гравийной подушки, технология монтажа которой предусматривает несколько этапов.

Первоначально следует выкопать траншею, глубина которой будет соответствовать началу плотного слоя грунта. Затем в приготовленный ров нужно засыпать крупнозернистый речной песок. Засыпание следует производить небольшими порциями, постепенно формируя равномерные слои толщиной 15 см, и поочередно проливая их водой и утрамбовывая.

Между слоями песка укладываются слои гравия. Их толщина может варьироваться от 5 до 25 см, и зависит от типа почвы и этажности дома. Песчано-гравийную подушку рекомендуется оборудовать под всем строением: это обеспечит равномерную усадку здания и предотвратит появление трещин на стенах. Ширина подушки должна выступать за пределы фундамента на 30 см.

Важным условием обустройства такого типа прослойки является особо тщательное утрамбовывание каждого слоя. Плотность свеженасыпанного основания под фундамент должна составлять 1,6 г/см3 относительно плотности грунта.

Очень внимательно следует отнестись и к выбору песка. В его составе не должно присутствовать вкраплений глины, иначе это может привести к вспучиванию подушки при попадании влаги.

Аналогичным образом производится устройство подушки из щебня. В данном случае два нижних слоя составляют песок и гравий, на которые сверху засыпается слой щебня толщиной от 25 до 30 см. Горизонтальность уложенного слоя следует проверить при помощи строительного уровня. Размеры подушки должны превышать габариты фундамента на 50 см.

Совсем простым является обустройство песчаной подушки. Для ее монтажа сначала нужно произвести разметку и извлечь грунт до необходимой глубины. Затем на дно выкопанной траншеи нужно постелить геотекстиль, который будет служить защитой фундамента от влаги. Далее можно начинать засыпку дренажного слоя, для формирования которого подойдет крупнофракционный песок.

Толщина дренажа должна составлять не менее 25 см. Затем следует приступить к засыпке речного или карьерного песка, с тщательным трамбованием и обильным увлажнением каждого слоя.

Качество утрамбовки можно проверить следующим образом: нужно наступить на подушку обеими ногами, а затем сойти с нее и проверить наличие следов от обуви. На правильно утрамбованном песке следов не должно быть видно. В противном случае следует возобновить работы и добиться высокой плотности созданной подушки.

Расчет толщины основного слоя производится индивидуально и зависит от площади дома и материала строительства стен. В любом случае общая толщина песчаной подушки должна быть не менее 15 см. По окончании монтажных работ нужно еще раз проверить горизонтальность, после чего можно приступить к построению опалубка и заливке фундамента.

Рекомендации

Прежде чем приступить к выбору материала для создания подушки, необходимо учитывать ряд моментов.

  • При строительстве ленточного фундамента толщина прослойки не должна быть меньше 25 см, а ширина должна превышать размеры ленты на 10 см с обеих сторон. Процесс утрамбовывания песчано-гравийных прослоек лучше производить при помощи виброплиты. По окончании трамбовки подушку нужно тщательно выровнять и положить на нее слой гидроизоляции.

  • При строительстве монолитного фундамента обустройство подушки производится на всей площади вырытого котлована. Для этого его дно разравнивается и засыпается щебнем или гравием. Толщина слоя должна составлять 15 см. Сверху щебня насыпается 10 см песка, после чего весь пирог тщательно утрамбовывается виброплитой. Далее прослойка гидроизолируется и начинается монтаж фундамента.

  • Для столбчатых и свайных фундаментов рекомендуется обустраивать песчано-гравийную подушку толщиной не менее 30 см. Ее ширина должна быть больше размера столба на 20 см. Сверху подушка обязательно покрывается полиэтиленом или рубероидом, что предотвратит напитывание ею влаги из заливаемого бетонного раствора.

  • Для двух- и трехэтажных частных домов иногда используют самодельную подушку из бетона. Для этого на дно котлована засыпают гравий слоем в 10 см и хорошо утрамбовывают. Затем производится монтаж опалубки, высотой 30 см. Для усиления конструкции можно провести армирование из бута или арматурных прутов. Далее следует приготовить бетонный раствор и залить его в приготовленную опалубку. После того как бетон полностью застынет, рекомендуется произвести гидроизоляцию подушки.

Фундаментные подушки являются эффективным решением проблемы слабых грунтов при строительстве зданий и сооружений. Они помогают сформировать надежный фундамент, укрепить основание и значительно продлить срок эксплуатации строения.

Более подробно о том, как сделать фундаментную подушку своими руками, расскажет следующее видео.


Как сделать песчаную подушку под фундамент

Для возведения фундамента существует масса учебников, видеоуроков и пошаговых инструкций.

И ещё масса рекомендаций от специалистов, которые с телевизионных экранов вещают о том, как правильно вырыть траншею под фундамент, и почему лучше использовать бетон именно их компании.

Но почему-то крайне редко затрагивается тема правильной организации песчаной подушки при возведении основания конструкции.

Мы решили восполнить этот пробел и рассказать вам, для чего она нужна и в каких случаях ею можно пренебречь. Коснемся темы изготовления подушки для разных типов фундамента, и материалов для этого.

Для чего нужна песчано-гравийная подушка

Чтобы говорить о необходимости её возведении нужно, прежде всего, знать для чего нужна песчаная подушка.

Для её устройства есть сразу несколько причин:

  • Она служит для выравнивания дна траншеи. Качественное выравнивание крайне важно для дальнейшего устройства фундамента.
  • Она противостоит сжатию почвы под основанием сооружения, и правильно распределяет вес всей постройки.
  • Правильно сделанная подушка под фундамент предотвращает его промерзание.
  • Песчаная прослойка может играть роль дренажа и отводить дождевую или талую воду от основания здания.
  • Правильная песчаная прослойка обрывает капиллярный мост и противостоит проникновению влаги из почвы в основание постройки.
  • Она служит «амортизатором» для фундамента при пучении грунта.

Исходя из вышесказанного, песчаную подушку делать обязательно для всех типов оснований.

Материалы для создания подушки

Даже судя из названия, «песчаная подушка» делается из песка, но не любого, как может показаться, а крупнозернистого.

Идеальный вариант – это гравелистый песок с крупной фракции. Именно «крупный» песок или речной песок средней фракции будет противостоять возможной усадке конструкции.

Но многие специалисты рекомендуют для устройства прослойки использовать песчано-гравийную смесь, мотивируя это лучшими дренажными и компенсационными свойствами.

На самом деле для компенсационной прослойки можно использовать любой, менее пучинистый материал, который хорошо противостоит сжатию.

Гораздо важнее уберечь эту прослойку от влияния на нее влаги, при сезонных повышениях уровня грунтовых вод. Для этого, нужно предотвратить смешивание почвы с песчаной подушкой посредством укладывания между ними слоя геотекстиля.

Устройство и толщина

Она индивидуальна для каждого проекта, и для правильного расчета следует учитывать несколько факторов:

  • Какой тип фундамента планируется использовать.
  • Размеры и вес постройки.
  • Грунт на котором возводится постройка.
  • Глубина промерзания грунта.
  • Наличие и близость грунтовых вод к поверхности почвы.

Во многих изданиях сказано, что чем толще песчаная прослойка, тем лучше она противостоит различным деформациям конструкции. Специалисты с этим мнением категорически не согласны.

Важно! Максимальная толщина песчаной подушки для ленточных фундаментов составляет три ширины ленты.

Для ленточного фундамента

Ленточный фундамент является наиболее распространенным типом основания, используемым при постройке малоэтажных зданий.

Толщина песчаной подушки под фундамент такого типа назначается от конкретных условий строительства. Но, для небольшого строения, как правило, берут среднее значение, равное 15-25 см.

Специалисты рекомендуют, чтобы ширина песчаной подушки была на 10-20 см. больше чем ширина ленты.

Делается прослойка между ленточным фундаментом и грунтом так: на дно траншеи насыпается рекомендованный слой песка и тщательно разравнивается. После чего песок умеренно увлажняется водой для лучшей усадки и последующей трамбовки.

Процесс утрамбовки прослойки лучше всего проводить с помощью виброплиты, но можно это сделать и подручными средствами.

Степень готовности можно определить так: на поверхности не должно оставаться следов от обуви после прохождения взрослого человека. После трамбовки следует этап тщательного выравнивания подушки и укладка на неё слоя гидроизоляции.

Для монолитного фундамента

Устройство песчаной прослойки под такое основание, делается, так же как и в ленточном, но по всей площади котлована.

Чтобы сделать правильную прослойку под такой тип фундамента нужно:

  1. Тщательно разровнять дно котлована.
  2. Насыпать гравий или щебень толщиной 10-15 см. Этот материал служит для компенсирования малой плотности грунта и его пучинистости.
  3. На щебень насыпается слой песка. Для маленькой бани или небольшого коттеджа достаточно слоя в 10 см. Песок поможет равномерно распределить нагрузку от постройки на почву.
  4. Следующим этапом устройства будет тщательная трамбовка. Для этого специалисты рекомендуют использовать виброплиту.

Песчаную прослойку перед устройством на ней фундамента, нужно обязательно выровнять и покрыть слоем гидроизоляции, для предотвращения попадания влаги в основу постройки.

Подушки Фундаментные

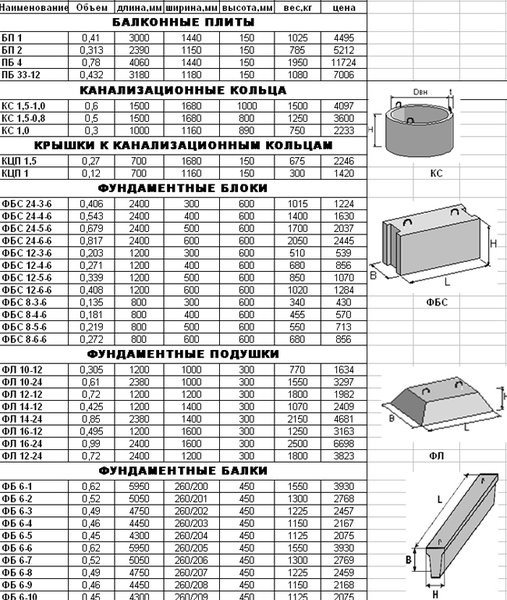

Фундаментные подушки ФЛ, изготавливаемые в соответствии с ГОСТ 13580, представляют собой высокотехнологичные железобетонные конструкции из тяжелого бетона в сочетании со стальной арматурой. В связи с их особо ответственной ролью, к таким элементам, как фундаментные подушки, предъявляются наиболее высокие требования, обуславливающие прочность, сейсмоустойчивость и устойчивость к образованию трещин и перепадам температур, коррозионную стойкость, безусловное соблюдение всех тонкостей технологического процесса.

Фундаментные подушки, используемые при обустройстве ленточных фундаментов, имеют широкий спектр эксплуатационных свойств. Они могут применяться в различных типах грунтов неагрессивных степеней воздействия на железобетонные конструкции (как сухих, так и водонасыщенных), при температурных значениях наружной среды включительно до минус 40 градусов Цельсия, при строительстве зданий и сооружений, расчётная сейсмостойкость которых достигает значения 9 баллов, в других экстремальных условиях.

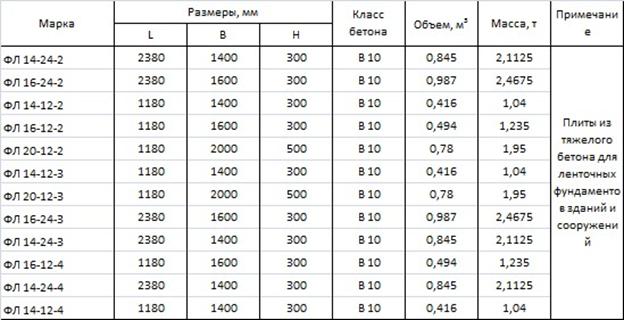

При маркировке железобетонных изделий используют определённые условные обозначения. Так, например, в наименовании фундаментные подушки ФЛ 8-24-3 буквенная аббревиатура ФЛ означает фундамент ленточный, цифрой 8 обозначена ширина ленты в дм., цифрой 24 — длина плиты в дм., цифра 3 является условным обозначением армирования. Фундаментные подушки ФЛ изготавливают из тяжёлого бетона марки М 150; для их армирования применяют стальные сетчатые каркасы.

 Впрочем, производство данного вида изделий не обходится без инноваций. В настоящее время разработаны и внедряются фундаментные подушки в виде предварительно напряженных блоков с армированием струнобетонными стержнями,фундаментные подушки ребристые либо решётчатые, армируемые сварными сетками, другие конструкции, при производстве которых набор эксплуатационных характеристик остаётся неизменным либо даже расширяется, а расход бетона и стали значительно сокращён.

Фундаментные подушки

Надежность и прочность будущей конструкции в первую очередь зависит от грамотного возведенного основания, в зависимости от качественных характеристик и грунта, на котором будет стоять дом. В большинстве регионов весьма трудно добиться стабилизации грунта в силу его неблагоприятного типа, но в этом могут помочь фундаментные подушки.

Кроме своей главной функции фундаментная прослойка также смягчает колебания при движениях грунта и не дает разрушиться стенам и основанию. С расположением под ним фундаментных подушек, основание не будет двигаться вместе с грунтом, а останется ровно на том месте, где залито. Разновидностей прослоек под фундамент сейчас великое множество, в этой статье мы познакомим Вас с каждым видом.

Преимущества использования фундаментной подушки

Подушка для основания дома служит определенной переходной частью между грунтом и основанием. Позже мы познакомим Вас с видами фундаментных прослоек, а пока просто скажем, из каких материалов они могут быть исполнены. Это песок, щебень, гравий и железобетон. Выбирать вид этого элемента стоит, опираясь на то, какой грунт залегает на месте строительства и каков вес самого строения.

Важно! Все ингредиенты и их размеры для создания фундаментной подушки обязательно должны соответствовать ГОСТ.

Вот функции, которые выполняются фундаментной прослойкой:

  • Распределение веса дома по всему фундаменту так, чтобы определенные его части не были слишком загружены.
  • Песок или гравий используется для того, чтобы заменить грунт, на котором фундамент строиться не должен.
  • Защита от влажной почвы, в случае использования песчаной подушки.
  • Установка готовых фундаментных подушек из железобетона дает возможность не задумываться о воздействиях на них, так как производителем заранее все просчитано.

Если фундамент не будет выстроен должным образом, то возможно растрескивание стен и перекос оконных и дверных проемов, что ведет за собой наличие в доме постоянных сквозняков. Именно поэтому следует учитывать все этапы производства основания, начиная с устройства фундаментной подушки.

Разнообразие фундаментных подушек

После того, как изучен грунт на месте строительства и определен размер и вес будущей конструкции, а также имеется ее проект, можно приступать к выбору фундаментной прослойки.

Железобетонная (подушки ФЛ)

Эти готовые элементы используют для частного и массового строительства. В них уже соблюдены заранее все требования, которые предъявляются, поэтому можно особо не задумываться над этим вопросом. Уже долгое время железобетонные конструкции сборного типа используются в качестве фундаментных подушек, и все еще не утратили своей популярности, благодаря ряду плюсов, которые они имеют:

  • Устойчивость к механическим повреждениям и перепадам температур
  • Простая установка, но только при наличии необходимой техники
  • Возможность длительной эксплуатации
  • Относительно невысокая стоимость
  • Быстрота строительства, так как отсутствует необходимость ждать набора прочности бетоном

Используются в строительстве:

  • Крупных зданий, для целей возведения цокольного или подвального этажа.
  • На водонасыщенных и сухих почвах, но только не в тех грунтах, где может быть агрессивная для бетона среда. При каждом определенном типе грунта нужно следить за тем, на какую глубину закладывается фундаментная подушка.

Недостатком может стать то, что для укладки понадобиться тяжелая подъемная техника, аренда которой также будет стоить денег. А это дополнительные расходы.

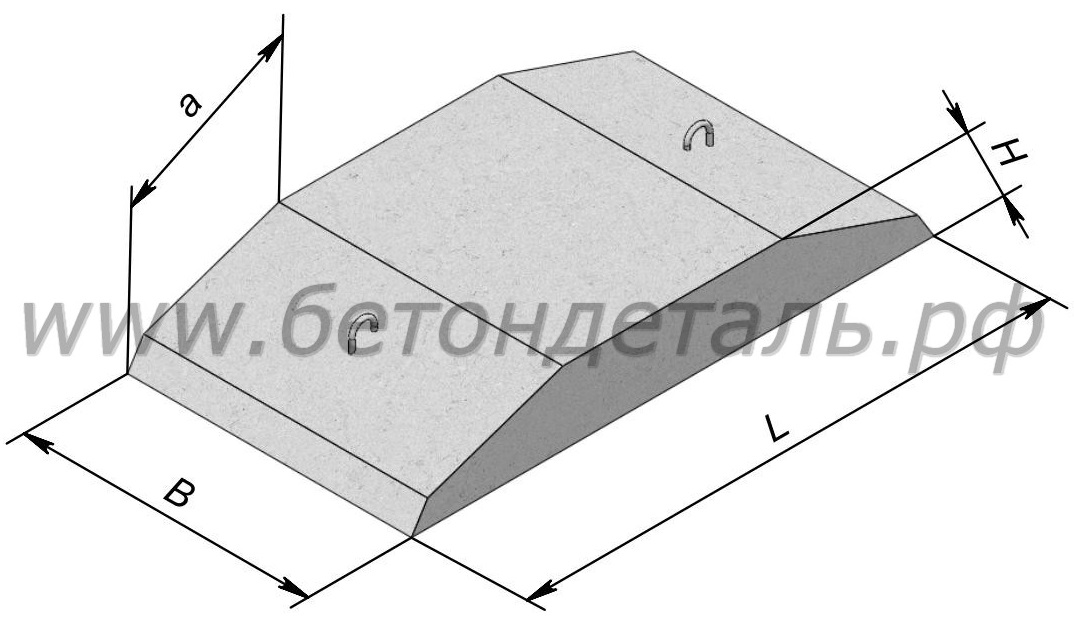

Готовая фундаментная подушка ФЛ из железобетона имеется форму трапеции. Вверху находится узкая часть, которая нужна для того, чтобы опирать фундамент сооружения об нее. Установка блоков подразумевает под собой обязательную вертикальную перевязку, чтобы смещение блоков не происходило более, чем на 250 мм.

Монтаж железобетонной фундаментной прослой идет по такому алгоритму:

  1. Подготовка грунта и рытье траншеи под размер ФЛ.
  2. Выравнивание всех поверхностей внутри траншеи и утрамбовка дна с помощью специального оборудования.
  3. Засыпка песка и щебня с последующей трамбовкой.
  4. Монтаж готовый плит в траншею с помощью строительного крана.
  5. Армирование готовой подушки и работы по установке фундамента будущего здания.

Песчаная

Эта фундаментная подушка прекрасно подходит для легких зданий, в большей части для построек хозяйственного типа, таких как гаражи или помещения для хранения инвентаря. Так как стоимость ее невысока, то материал можно не экономить. Песчаная прослойка для малозаглубленного фундамента устраивается в траншее глубиной около 50 см. Лучше всего дно готовой траншеи перед засыпкой застелить рубероидом, чтобы исключить смешивание грунта и песка. В нее засыпается песок, слой которого должен составлять 25 см и заливается водой, чтобы возможно было его тщательно утрамбовать. Трамбовку лучше всего производить при помощи специализированного вибратора или катка. После утрамбовывания слой песка нужно тщательно выровнять. Обязательно сверху нужно уложить гидроизоляционный слой, который поможет удержать влагу внутри песчаной подушки. Готовая конструкция оставляет на некоторое время, обычно срок составляет от 3 до 5 дней.

Важно! Утрамбовка произойдет естественным образом, если в траншею будет засыпаться уже влажный песок.

Преимуществами такого типа фундаментной подушки являются:

  • Доступность материала
  • Предотвращение потери тепла через фундамент
  • Возможность плотного утрамбовывания
  • Простота создания

Единственным минусом является то, что создавать тяжелые и многоэтажные здания, крупные по размеру, на песчаной подушке нельзя.

Песчаная подушка, если она уложена правильно поможет распределить нагрузку на фундамент так, чтобы она была оптимальной и не губительной для основания. Также песчаная подушка играет роль амортизационной прослойки, которая сглаживает колебания грунта и дает им воздействовать на фундамент.

Гравийная и щебеночная

Рассмотрим сразу достоинства данного вида фундаментных подушек:

  • Возможность строить на них даже тяжелые и многоэтажные здания.
  • Большая прочность за счет наличия в составе гравия и щебня.
  • Нет определенных характеристик материала, из которого будет строиться здание. Это значит, что может использоваться любой его тип.

Перед тем, как засыпать на дно гравий, нужно в траншею уложить слой песка с крупными песчинками. Слой должен быть приблизительно 15 см. Он разравнивается и тщательно трамбуется. Далее идет слой гравия толщиной от 20 до 25 см, который также трамбуется и разравнивается.

Важно! Нужно следить, чтобы между камнями не образовывались пустоты.

Плотного прилегания можно добиться, если обработать готовую гравийную подушку виброплитой, которая поможет установить каждый камушек друг к другу. Подушку начинают устраивать на нулевой отметке грунта.

Данный тип подушки под фундамент отличается доступностью и легкостью воспроизведения своими руками, без присутствия профессионалов. Следует помнить, что для ее формирования подойдет только песок крупной фракции, ни в коем случае не может быть использована песочная пыль.

Таким же образом устраивается и щебеночная подушка, только помимо песка для ее создания используется еще и щебень. Но щебень должен быть с размером частицы от 20 до 40 мм. Такой материал полностью безопасен для человека, так как имеет первую радиоактивную категорию.

Важно! Для удешевления производства щебеночной подушки можно использовать и вторичный щебень, который производится из готового бетона путем дробления его на более мелкие частицы.

Для повышения эксплуатационных качеств и сроков приветствуется использование гранитного щебня, но такой вариант наиболее дорогой. Однако сконструированная таким образом фундаментная подушка, будет более прочной и надежной и выдержит даже самый мощный дом.

Для строительства такой подушки используется речной песок, который можно заранее не обрабатывать, так как он не имеет в себе биологических примесей, которые после могут гнить, нарушая целостность подушки. Также, как и в предыдущем случае, песок нужно хорошо утрамбовать и разровнять. Не следует пренебрегать использованием хорошего инструмента, так как, если подушка не будет выровнена должным образом, то впоследствии невозможно будет это исправить.

Слой щебня насыпается на подготовленный песок слоем от 20 до 25 сантиметров и трамбуется виброплитой или специализированным катком.

В случаях, когда грунт на участке преимущественно песчаный, можно не прокладывать дополнительный слой песка, а сразу укладывать щебеночную подушку. Использование щебеночной подушки нужно для качественного монтажа фундамента на проблемном грунте.

Монолитная бетонная подушка

Такой вид фундаментной подушки станет самым лучшим решением, но он отличается высокой стоимостью, так как большая часть затрат уходит на материал. Подушка будет служить весь срок эксплуатации здания, если она смонтирована правильно и по следующему алгоритму:

  1. В первую очередь участок под строительство нужно зачистить от мусора и плодородного слоя.
  2. Грунт обязательно тщательным образом выравнивается.
  3. Производится укладка щебня в слой толщиной около 10 см.
  4. Производится трамбовка с помощью специальной техники.
  5. По всему периметру будущей подушки устанавливается опалубка, произведенная из досок или металлических щитов.
  6. Производится установка арматурной сетки в опалубку.
  7. Заливается весь объем бетонного раствора той марки, которая соответствует весу будущего дома.
  8. Выполняется обработка раствора вибратором глубинного типа.
  9. Готовая конструкция оставляется на срок 1 месяц, чтобы бетон полностью застыл и набрал крепость.

Такую основу выполнить намного сложнее, чем предыдущие сделать самостоятельно, но она будет гарантом того, что дом простоит многие годы без проблем.

Заключение

К обустройству фундамента под дом следует отнестись с особым вниманием, чтобы в дальнейшем не возникало непредвиденных проблем. Его монтаж начинается со строительства фундаментной подушки, которая является неотъемлемой частью любого основания. Она бывает нескольких видов, выбор зависит от технических характеристик будущего здания и залегающего на месте строительства грунта.

Что такое Pad Foundation? Принципы проектирования, типы и выбор

Имя пользователя *

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’Ивуар ЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Сведения о фундаменте. — Инженерная подача


Фундамент из гибких и жестких раздвижных опор (без соединительных балок)

Фундамент обычно включает в себя опоры и пьедесталы. Самый простой тип фундамента — это насыпной фундамент (подушечный фундамент), то есть изолированные опоры колонн. Как правило, подножки состоят только из коробки и их принято называть гибкими. Иногда они могут иметь относительно большую высоту и скошенный конец, и их называют жесткими.

Фундаментная секция

Размеры опор зависят от качества почвы и нагрузок, передаваемых колоннами (нагрузки на колонны определяются расстоянием между колоннами, а также количеством этажей конструкции и нагрузкой на нее). Обычные размеры опор варьируются от 1,0 × 1,0 м до 3,0 × 3,0 м, хотя иногда они могут быть больше, а их высота варьируется от 0,5 до 1,0 м для гибких опор с раздвижными опорами и от 0,7 до 2,0 м для жестких опор.

Фундамент из гибких раздвижных опор и соединительных балок

Для обеспечения надлежащего поведения фундамента использование фундаментных балок (соединительных балок) обязательно. Эти балки связывают вместе основания колонны, благодаря чему опоры ведут себя одинаково, особенно во время сейсмических инцидентов. Обычно ширина их поперечного сечения составляет от 300 до 500 мм, а высота сечения от 500 до 1500 мм.

Вид сбоку и план гибкой раздвижной опоры

Опоры конструируются симметрично относительно их центра масс, за исключением тех случаев, когда из-за ограничений конструкции они имеют эксцентрическую конструкцию e.грамм. как границы строительной линии или края строительной площадки, как показано ниже.

Фундамент, состоящий из раздвинутых опор, эксцентрично построенный

Чем выше эксцентриситет конструкции опоры, тем сильнее должна быть соединительная балка в этом направлении.
Насыпной фундамент (подушечный фундамент) используется в почве хорошего качества. В случае малой емкости грунта используется ленточный фундамент.

Ленточный фундамент с соединительными балками

Для более эффективного поведения рекомендуется использовать решетчатый фундамент

Секция и в плане фундамента луча

Ленточный фундамент в виде перевернутой тавровой балки состоит из стенки и полки (основания).Обычные размеры подошвы варьируются от 400 до 600 мм по толщине и от 1000 до 2500 мм по ширине. Типичное поперечное сечение перемычки составляет от 300 × 800 до 500 × 1500.

Плотный фундамент с соединительными балками

В плохих почвенных условиях плита, которая простирается по всей нагруженной площади, так называемый плотный фундамент, обычно предпочтительнее. Часто он используется в других почвенных условиях по практическим соображениям в основном из-за его быстрого и легкого строительства.
Плотный фундамент может иметь обычные фундаментные балки в виде ребер, как показано на приведенном выше рисунке, или балки, встроенные в фундамент в виде скрытых балок.
Обычная толщина плотного фундамента составляет от 400 до 1000 мм, а размеры балок фундамента плота — от 300 × 800 до 500 × 2000 мм.

Двухуровневый фундамент

Как правило, фундамент предпочтительно размещать на одном уровне. Однако в некоторых случаях, например, при строительстве на наклонном участке, фундамент размещается более чем на одном уровне.

типов подушечного фундамента | Комбинированный подушечный фундамент

Таблицы проектирования фундамента с комбинированной подушкой состоят из серии таблиц, которые можно использовать для анализа устойчивости и структурного проектирования комбинированного фундамента с прямоугольной подушкой.

В электронных таблицах оценить вклад нагрузок со стороны пользователя и работой из наилучшего размера площадки для передачи этих нагрузок в допустимое давление подшипника в почву.

Уникальные таблицы размеров и эксцентриситета колодок

упрощают для дизайнера выбор оптимальных размеров колодок.

Как только размер подкладки задан, в электронных таблицах вычисляются расчетные изгибающие моменты и необходимое армирование в направлениях X и Y для провисания и заедания. Затем проектировщик может указать идеальное расположение арматуры с помощью уникальной рекомендованной таблицы армирования, которая графически демонстрирует существующие схемы армирования для выполнения требований как по площади поперечного сечения, так и по расстоянию.

Затем формируется сводная страница и создается чертеж армирования, чтобы обеспечить идеальные схемы армирования, указанные пользователем.

Пакет состоит из 4 таблиц:

• Простая таблица проектирования комбинированных подушек для анализа простого комбинированного фундамента с подушками в зависимости от двух осевых нагрузок, при этом косвенная нагрузка должна действовать через центр тяжести основания.

Эта таблица идеально подходит для большинства случаев и позволяет быстро создавать дизайн для простых ситуаций.

• Сложная интегрированная электронная таблица проектирования опор, которая может легко анализировать любой комбинированный прямоугольный фундамент из опор на основе осевых, горизонтальных или моментных нагрузок.

Эти электронные таблицы содержат все инструменты для разработки сложных задач или тех, где необходимо уделять пристальное внимание деталям. Он может работать с прямоугольными площадками любого размера и прямоугольными столбцами, где пространство ограничено в одном направлении. Электронная таблица также располагает основание для эксцентрической загрузки в любом порядке, требуемом дизайнером.

Он включает анализ скольжения для обоснования любых горизонтальных нагрузок. Он включает в себя проектные схемы для проведения краткого анализа поперечных и сдвиговых нагрузок при продавливании, а также диаграммы изгибающего момента и поперечных сил, чтобы проектировщик мог спроектировать арматуру как можно более детально.

Доступны как простые, так и сложные электронные таблицы, соответствующие британским стандартам BS8110 и BS8004 или Еврокодам BS En 1992 и BS En 1997.

Оценка дополнительного давления подушек фундаментов на подпорные стены

Дополнительное давление на грунтовые подпорные стены может возникать из-за различных источников, таких как нагрузки от соседних зданий, насыпи, проезжей части и движения транспорта, строительных работ, волнистых / неровных поверхностей и т.Боковое давление, вызванное дополнительной нагрузкой, может быть рассчитано в зависимости от типа дополнительной нагрузки и характера распределения нагрузки. Упругое вертикальное напряжение, рассчитанное в грунте в данном месте, умножается на соответствующий коэффициент давления грунта для получения бокового давления. В этой статье мы намерены оценить давление, оказываемое на дополнительную плату подпорной стенки из соседней площадки фундамента.

В геотехнической инженерии уравнения были разработаны для вычисления напряжений в любой точке массива грунта на основе теории упругости.В неупругих грунтовых массах теория упругости остается в силе, пока напряжения относительно невелики, особенно в переуплотненных грунтах. Реальным требованием в этом случае является наличие постоянного соотношения между напряжениями и деформациями, а не то, что грунт на самом деле является упругим материалом. Когда нагрузка прикладывается к поверхности почвы, она увеличивает вертикальное напряжение в массе почвы. Повышенное напряжение является самым большим непосредственно под нагруженной областью, но также неограниченно распространяется на другие области.Уравнения доступны в учебниках по геотехнике для точечных нагрузок, линейных нагрузок, полос и нагрузок равномерного давления.

Стандартные учебники предоставляют решения для вертикального напряжения σ ’ v, z на глубине z под углом прямоугольной области, несущей равномерное давление q .

Обычно это в форме;
σ ’ v, z = qK

где;
q = равномерное давление
K = коэффициент. Значения K предоставлены для различных соотношений сторон нагруженной области к глубине.Диаграмму Фадума (показанную ниже) можно использовать для получения коэффициентов влияния.

График Фадума

Метод наложения может использоваться для определения вертикального напряжения в любой точке внутри или за пределами нагруженной области. Как правило, влияние патч-нагрузки вычисляется путем расчета давления, как если бы нагрузка распространяется на стену, а затем вычитания давления из-за накладной нагрузки, которой не существует. Это показано на рисунке ниже.

В приведенном ниже рисунке, за дополнительную плату от площадки фундамента должны быть оценена в различных точках на подпорной стенке а именно E, F, и G.

В точке E;

Давление при E = Давление в углу прямоугольника EABH — Давление в углу прямоугольника EDCH

В точке F;

Давление при F = Давление в углу прямоугольника FJAE + Давление в углу прямоугольника FJBH — Давление в углу прямоугольника FIDE — Давление в углу прямоугольника FICH

В точке G;


Давление при G = Давление в углу прямоугольника GLBH — Давление в углу прямоугольника GLAE — Давление в углу прямоугольника GKCH + Давление в углу прямоугольника GKDE

Решенный пример
Рассчитайте боковые давления, вызванные существующим основанием с подушечкой рядом с предлагаемым фундаментом, показанным ниже.Нижняя часть площадки имеет в плане 2 м x 2 м и выдерживает нагрузку 175 кН / м 2 на 1,5 м ниже существующего уровня земли. Предположите слои почвы и свойства почвы, как показано ниже.

Решение

Коэффициенты давления грунта
Коэффициент давления грунта в состоянии покоя для насыпи = K o = 1 — sinφ = 1 — sin (30) = 0,5
Коэффициент давления грунта в состоянии покоя для песка = K o = 1 — sinφ = 1 — sin (28) = 0,53
Коэффициент давления грунта в состоянии покоя для глины (с использованием метода эффективного напряжения) φ ‘для глины с индексом пластичности 15% = 30 ° = K o , d = (1 — sinφ) x OCR 0.5
При условии, что коэффициент переуплотнения (OCR) равен 2,0; = 1 — грех (28) x 2 0,5 = 0,707

Расчет давления
Давление рассчитывается в углу прямоугольной области, а именно:
Давление при F = 2 x [(давление в F для прямоугольника 4 м x 1 м) — (давление в F для прямоугольника 2 м x 1 м. )]

На 1,5 м ниже уровня земли; принять z ниже основания основания = 0
(для прямоугольника 4 x 1 м)
m = L / Z = 4/0 = ∞
n = B / Z = 1/0 = ∞
Следовательно, из таблицы Фадума K = 0.25

(для прямоугольника 2 x 1 м)
m = L / Z = 2/0 = ∞
n = B / Z = 1/0 = ∞
Следовательно, из диаграммы Фадума, K = 0,25

Давление при P = 2 [(175 x 0,25) — (175 x 0,25)] = 0

На 3,0 м ниже уровня земли; z ниже основания основания = 1,5 м

(Для прямоугольника 4 x 1 м)
м = L / Z = 4 / 1,5 = 2,67
n = B / Z = 1 / 1,5 = 0,667
Из диаграммы Фадума K = 0,162

(для прямоугольника 2 x 1 м)
м = L / Z = 2 / 1,5 = 1.333
n = B / Z = 1 / 1,5 = 0,667
Следовательно, из диаграммы Фадума, K = 0,16

Давление при P = 2 x [(175 x 0,162) — (175 x 0,16)] = 0,7 кН / м 2

На 4,0 м ниже уровня земли; принять z ниже подошвы = 2,5 м

(для прямоугольника 4 x 1 м)
м = L / Z = 4 / 2,5 = 1,6
n = B / Z = 1 / 2,5 = 0,4
Из диаграммы Фадума K = 0,113

(для прямоугольника 2 x 1 м)
м = L / Z = 2 / 2,5 = 0,8
n = B / Z = 1 / 2,5 = 0.4
Следовательно, из диаграммы Фадума K = 0,095

Давление при P = 2 x [(175 x 0,113) — (175 x 0,095)] = 6,3 кН / м 2

На 5,0 м ниже уровня земли; принять z ниже подошвы = 3,5 м

(для прямоугольника 4 x 1 м)
м = L / Z = 4 / 3,5 = 1,142
n = B / Z = 1 / 3,5 = 0,285
Из диаграммы Фадума K = 0,08

(для прямоугольника 2 x 1 м)
м = L / Z = 2 / 3,5 = 0,571
n = B / Z = 1 / 3,5 = 0,285
Следовательно, из диаграммы Фадума K = 0.062

Давление при P = 2 x [(175 x 0,08) — (175 x 0,062)] = 6,3 кН / м 2

На 6,0 м ниже уровня земли; принять z ниже основания фундамента = 4,5 м

(для прямоугольника 4 x 1 м)
м = L / Z = 4 / 4,5 = 0,889
n = B / Z = 1 / 4,5 = 0,222
Из диаграммы Фадума K = 0,056

(для прямоугольника 2 x 1 м)
м = L / Z = 2 / 4,5 = 0,444
n = B / Z = 1 / 4,5 = 0,222
Следовательно, из диаграммы Фадума, K = 0,040

Давление при P = 2 x [(175 x 0.056) — (175 x 0,04)] = 5,6 кН / м 2

Таким образом, дополнительное давление в состоянии покоя на подпорную стенку равно;

На 1,5 м ниже уровня земли; σ ’ kh = K o P = 0
На 3,0 м ниже уровня земли; σ ’ kh = K o P = 0,53 x 0,7 = 0,371 кН / м 2
На 4,0 м ниже уровня земли; σ ’ kh = K o P = 0,53 x 6,3 = 3,339 кН / м 2
На 4,0 м ниже уровня земли; σ ’ kh = K o P = 0.707 x 6,3 = 4,451 кН / м 2
На 5,0 м ниже уровня земли; σ ’ kh = K o P = 0,707 x 6,3 = 4,451 кН / м 2
На 6,0 м ниже уровня земли; σ ’ kh = K o P = 0,707 x 5,6 = 3,959 кН / м 2

Таким образом, ниже приведено характерное распределение дополнительного давления на стене подвала от подушечного фундамента;

PPT — Презентация PowerPoint Pad Foundation, скачать бесплатно

  • Pad Foundation Лекция: Ms.Школа количественной съемки и управления строительством Noorhidayah Sunarti

  • Что такое фонд? • Фундамент — это элемент конструкции, который служит для поддержки нагрузок, накладываемых на него через передающие элементы (например, колонны).

  • Функции • Предотвращение осадки (в том числе дифференциальной осадки) конструкции • Предотвращение возможного движения конструкции из-за периодической усадки и набухания грунта • Допускает строительство над водой или заболоченным грунтом • Сопротивление поднимающим или опрокидывающим силам из-за ветер • Сопротивление боковым силам из-за движения грунта • Подкрепление (опора) существующих или нестабильных конструкций

  • Классификация фундамента Фундамент в целом можно разделить на несколько способов, например: 1.Простой, неглубокий и неглубокий фундамент 2. Подушечно-ленточный и свайный фундамент

  • Примеры неглубокого фундамента

  • Мелкий и свайный фундамент

  • Мелкий фундамент • Этот тип фундамента обычно относится к для тех, кто опирается на слой с достаточной несущей способностью и уложен менее чем на 3 м ниже уровня земли. • Распространенные примеры включают подушечный, ленточный или плотный фундамент. • Совмещение двух или трех типов неглубоких фундаментов в одной конструкции не является редкостью.

  • Типы неглубоких фундаментов

  • Плотный фундамент • Плотный фундамент — это большая комбинированная толстая плита, предназначенная для опоры и поддержки всей или большой части конструкции. • Плот обычно используется, когда грунт непрочен или колонны расположены близко друг к другу и имеют наклонные нагрузки. • Он также служит в качестве передаточной плиты для объединения и привязки всех вертикальных нагружающих элементов к плиточному фундаменту. Таким образом можно избежать дифференциальной осадки.

  • Типы фундаментов неглубокого заложения

  • Фундамент с уравновешенным основанием

  • ПРИНЦИПЫ ИЗМЕРЕНИЙ ЭЛЕМЕНТ: ПЛОЩАДНЫЙ ФУНДАМЕНТ ** см. Чертежи — фундамент, разрез • Компоненты: • Железобетонный фундамент опорная площадка • Пень колонны

  • ВЗЛЕТНЫЕ СПИСКИ (подлежащие измерению) • Армированное фундаментное основание / бетонная площадка • Бетонные работы • Железобетонный бетон Марка __ в бетонной подушке / фундаментном основании.(м3) • Степень засорения бережливого бетона _ под бетонной подушкой / основанием фундамента. (м2) • Опалубка • Пиленая опалубка по бокам бетонной подушки / фундамента. (м2) • Арматурные работы (недоступны в этой задаче) • Высокопрочный арматурный стержень в бетонной подушке (кг / м) • Арматурный стержень из мягкой стали в бетонной подушке (кг / м)

  • 300 мм 1250 мм 300 мм 1250 мм План № фундамента Подушечки № фундаментного основания = 4 шт. № пня колонны = 4 шт.

  • Секция подушечного фундамента G.L Пень колонны 6R8-225 750 мм 4Y20 Железобетонная опора 300 мм 25 мм Толстый тощий бетон

  • ПНЕВМАТИЧЕСКИЙ СПИСОК (подлежащие измерению) • Пень армированной колонны • Работы по бетонированию • Железобетон Марка _ в пне колонны (м3) • Опалубка • Пиленая опалубка по сторонам пня колонны (м2) • Работы по армированию (в данной задаче недоступно) • Высокопрочный арматурный стержень в пне колонны (кг / м) • Арматурный стержень из мягкой стали в пне колонны (кг / м)

  • Свайный фундамент • Свайный фундамент — это форма фундамента, использующая сваи для передачи нагрузок от конструкции вниз на твердый слой почвы с достаточной несущей способностью.• Материалы для свай могут быть: • Древесина • Сборный бетон (иногда также предварительно напряженный) • Монолитный железобетон • Стальные сваи с H-образным или круглым сечением

  • Опоры для нагрузки на сваю

  • Погрузочные опоры к свае

  • Классификация свайного фундамента • Свайный фундамент можно разделить на: 1. Концевую несущую сваю или фрикционную сваю (или комбинированную) 2. Сваи, сформированные ручным или механическим способом 3 .Ударные сваи (забиваются молотком) или Неударные сваи (формируются шнеком, бурением или бурением) 4. Сваи смещения или замены

  • Страница не найдена — Forno Bravo. Аутентичные печи на дровах

    МАЙНУКАУ
    • О нас
    • Свяжитесь с нами
    • Электронная книга рецептов Kissed By Fire
    1-800-407-5119
