Размеры дюбелей: Подбор самореза к дюбелю

Подбор самореза к дюбелю

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля. Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку,  6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

• Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.
• Для дюбеля диаметром 5 мм, подойдет саморез диаметром  2,5 мм. (от 2 мм до 3 мм.)
• Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)
• Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)
• Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)
• Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)
• Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)
• Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добавляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным.  Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина).

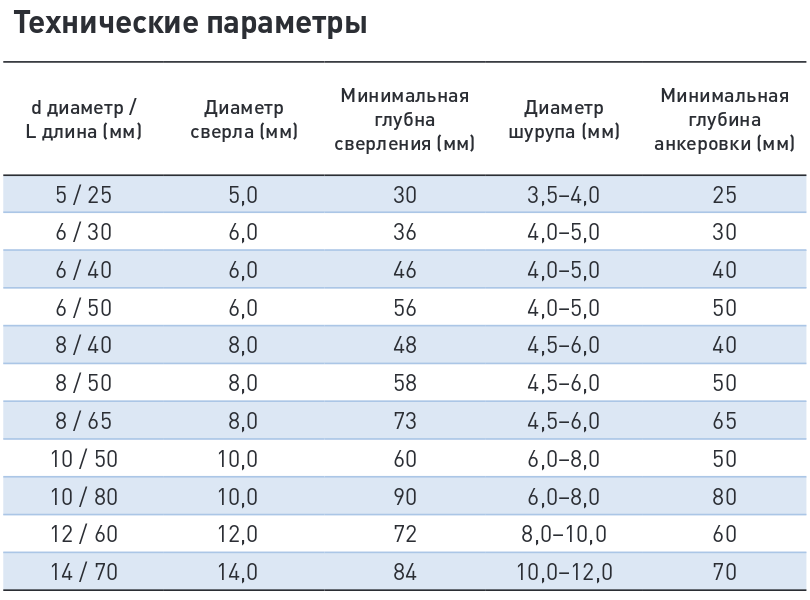

Таблица соответствия саморезов и дюбелей

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Таблица дюбелей, размеры дюбелей

Главная \ Размеры дюбелей \ Таблица дюбелей, размеры дюбелей

Дата публикации: 03.04.2018 12:08

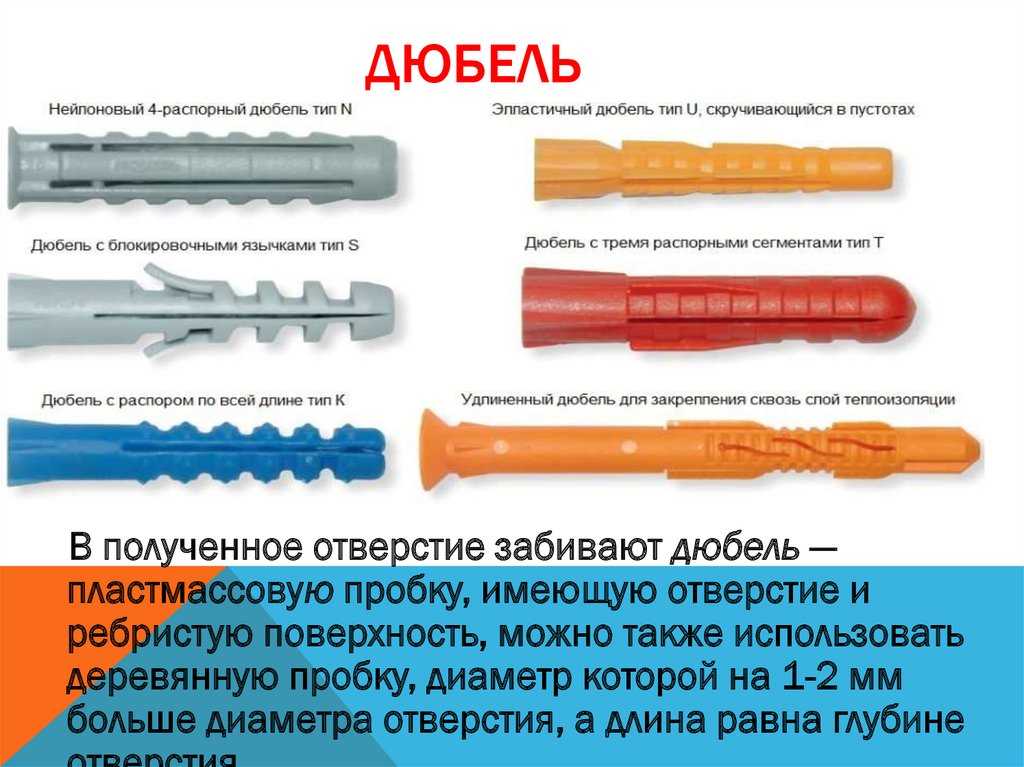

 Размеры дюбелей S и количество в упаковке

Размер	Диметр сверления, мм	Диаметр шурупа, мм	Клиличество в упаковке, шт
Дюбель 4×20	4		1000
Дюбель 5×25	5	3.00-3.5	2000
Дюбель 6×25	5	3.5-4.5	1000
Дюбель 6×30	6	3.5-4.5	1000
Дюбель 6×35	6	3. 5-4.5	1000
Дюбель 8×30	8	4.5-6.00	1000
Дюбель 8×40	8	4.5-6.00	1000
Дюбель 8×50	8	4.5-6.00	1000
Дюбель 10×50	10	6.00-8.00	500
Дюбель 12×60	12	8.00-10.00	200

Размеры дюбелей К и количество их в упаковке

Размеры дюбелей T и количество их в упаковке

 Размеры дюбелей из нейлона и количество в упаковке

Размеры дюбелей U и количество в упаковке

Размер	Диаметр сверления, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель универсальный с бортиком
Дюбель 5×32	5	3. 00-3.5	1000
Дюбель 6×37	6	3.5-4.5	1000
Дюбель 6×42	6	3.5-4.5	1000
Дюбель 6×52	6	3.5-4.5	1000
Дюбель 8×52	8	4.5-6.00	500
Дюбель 8×72	8	4.5-6.00	500
Дюбель 10×61	10	6.00-8.00	500
Дюбель 12×71	12	8.00-10.00	250
Дюбель универсальный потай
Дюбель 5×32	5	3.00-3.5	1000
Дюбель 6×37	6	3.5-4.5	1000
Дюбель 6×42	6	3.5-4.5	1000
Дюбель 6×52	6	3.5-4.5	1000
Дюбель 8×52	8	4. 5-6.00	500
Дюбель 8×72	8	4.5-6.00	500
Дюбель 10×61	10	6.00-8.00	500
Дюбель 12×71	12	8.00-10.00	250

 Размеры дюбелей потолочных и количество в упаковке

Размеры дюбель гвоздя и количество в упаковке

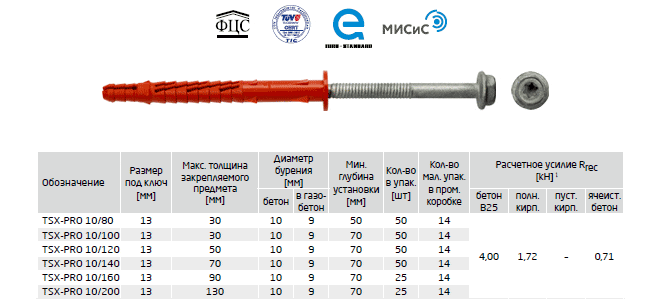

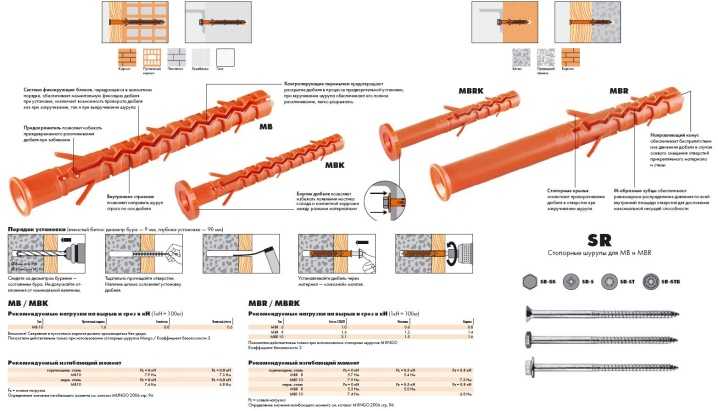

Размеры дюбеля рамного и количество в упаковке

 Размеры дюбеля рамного фасадного и количество в упаковке

 Размеры дюбеля кровельного и количество в упаковке

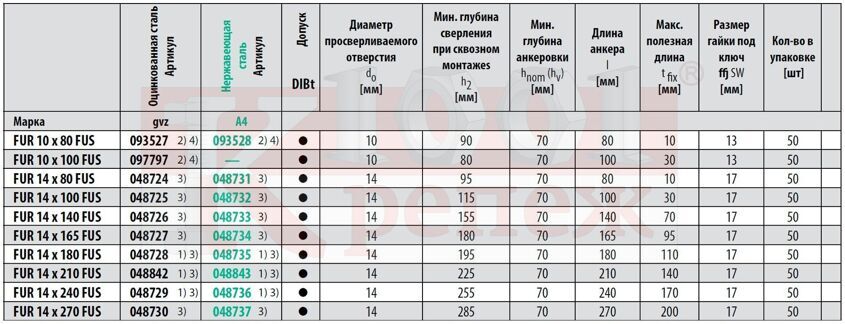

Размеры дюбелей фасадных для теплоизоляции и количество в упаковке

 Размеры дюбеля винтового кровельного и количество в упаковке

Размеры дюбеля для газобетона и количество в упаковке

Размеры дюбеля driva для гипсокартона и количество в упаковке

Размеры дюбель бабочки и количество в упаковке

Размеры самореза со сверлом и количество в упаковке

Размеры нейлонового гвоздя и количество в упаковке

ANSI ASME

Связанные ресурсы: оборудование

Таблица штифтов машинных штифтов ANSI ASME

ANSI ASME Руководство по оборудованию

Таблица американского национального стандарта с закаленным грунтом для машинных штифтов. ANSI ASME B18.8.2

Штифты ANSI для шлифования машин (закаленные) поставляются в двух сериях диаметров: стандартная серия с базовым диаметром на 0,0002 дюйма больше номинального диаметра, предназначенная для первоначальной установки; и серия увеличенного размера, имеющая базовый диаметр на 0,001 дюйма больше номинального диаметра, предназначенная для замены.

Все размеры указаны в дюймах

Все размеры указаны в дюймах.
Нажмите на картинку, чтобы увеличить

a Непредпочтительные размеры, не рекомендуемые для использования в новых конструкциях

b Увеличение длины с шагом 1/16 дюйма до 3/8 дюйма, с шагом 1/8 дюйма с 3/8 дюйма до 1 дюйма , с шагом 1/4 дюйма от 1 дюйма до 2 1/2 дюйма и с шагом 1/2 дюйма выше 2 1/2 дюйма. Допуск по длине составляет ± 0,010 дюйма.

c Эти размеры запрессовочных отверстий обычно используются для запрессовки станочных штифтов стандартной серии в такие материалы, как мягкая сталь и чугун. В других материалах, таких как алюминиевое или цинковое литье под давлением, предельные размеры отверстий обычно уменьшаются на 0,0005 дюйма для увеличения сопротивления запрессовке.

Связанный:

• Таблица допусков при установке установочного штифта с проскальзыванием и прессовой посадкой
• Уравнения напряжения сдвига и калькулятор для установочного штифта
Метрические установочные штифты ISO
• в соответствии с DIN EN ISO 8734
• Авиационная шпилька, стопорное кольцо, установочный штифт, болт, гайка Справочное руководство Таблица № 6
• Конструкция для прессовой посадки установочного штифта
• Болт или штифт в уравнении одиночного сдвига и калькуляторе
• Калькулятор анализа напряжения сдвига и растяжения для одиночного и двойного болта в соответствии с AISC 9издание
• Болт или штифт в уравнении двойного сдвига и калькуляторе

Артикул:

Штифты для дюбелей с закаленным шлифом по американскому национальному стандарту ANSI/ASME B18. 8.2

Полное руководство по выбору размера дюбеля — дерево есть дерево . Тем не менее, дюбели чрезвычайно прочны и отлично подходят для тяжелой мебели. Если вы используете их впервые, у вас могут возникнуть проблемы с правильным размером. От правильного размера дюбеля будет зависеть, будет ли соединение прочным или нет. Итак, позвольте нам помочь вам в этом с нашим исчерпывающим руководством по выбору размера дюбеля.

Выбор размера дюбеля полностью зависит от толщины вашего пиломатериала. Когда дело доходит до длины, вам нужно выбрать длину дюбеля в два раза больше размера вашего отверстия. Вам нужен дюбель одинаковой длины для соединяемых кусков дерева. Для диаметра нужно выбрать такой, который будет в половину толщины самой деревяшки. Все, что больше, ослабит целостность изделия в целом.

В старину люди изготавливали мебель с помощью столярных изделий с дюбелями. Люди стремились избегать использования металлических застежек, поскольку они не приносили той эстетики, которая была необходима в те дни. Тем не менее, винты очень прочные и их нелегко сломать. Не говоря уже о том, что они очень удобны в использовании по сравнению с дюбелем. Таким образом, использование шурупов в деревообработке не рассматривается свысока. Хотя, когда люди пытаются создать классический дизайн для своей мебели, они все же используют дюбели, когда это необходимо.

При выборе размера дюбеля необходимо учитывать две вещи. Во-первых, какой длины должен быть дюбель для соединения. Второе, что очень важно, это то, какой толщины должен быть дюбель. Дюбели бывают в виде стержня или вырубленных штифтов. Дюбельные стержни обычно бывают длиной 20 см, 30 см и 40 см. Тем не менее, дюбельные штифты обычно бывают размером 1 или 1,5 дюйма.

Поскольку стержни для дюбелей бывают разных размеров, они могут быть довольно большими. Кто-то может запутаться в том, какую длину дюбеля им следует выбрать. Стандартные дюбельные штифты обычно имеют длину только 1 дюйм и 1,5 дюйма. Это означает, что большинству людей не нужен больший размер, чем этот.

Если вы выбираете дюбель для глухого отверстия, вам нужно взять его в два раза больше. Обычный размер глухого отверстия в столярных изделиях с дюбелями составляет 1/2 или 3/4 дюйма. Вы всегда должны получить дюбель, который будет в два раза длиннее фактического отверстия. Это позволит вставить дюбель одинаковой длины в оба глухих отверстия двух соединяемых деталей.

Если вы выбираете дюбель для сквозных отверстий, то его длина должна быть равна длине самого пиломатериала. Обычно это одно сквозное и одно глухое отверстие на боковом или торцевом волокне в этом типе столярных изделий. В этом случае вам понадобится дюбель такой же длины, как сквозное и глухое отверстие.

Выбор толщины дюбеля очень прост по сравнению с выбором длины. Вам просто нужно найти дюбель толщиной в половину фактического пиломатериала, который вы собираетесь использовать в столярных изделиях. Если дюбель толще, это ослабит общую целостность пиломатериала, а также самого соединения. Соединение будет очень слабым по сравнению с тем, если вы выберете дюбель, который составляет только половину длины дерева, которое вы соединяете.

Один из вопросов, который часто задают начинающие столяры при работе с дюбелями, заключается в том, должен ли дюбель быть больше отверстия? Этот вопрос работает двумя способами: должен ли он быть толще отверстия или должен быть длиннее самого отверстия. В предыдущем разделе мы уже подробно обсуждали один из этих вопросов.

Как мы уже говорили ранее, дюбель должен быть больше, чем длина отверстия. Он должен быть как минимум в два раза больше, так как вы используете его для соединения двух кусков дерева вместе. Он должен полностью заполнить как пазы, так и глухие/сквозные отверстия. Таким образом, вы выбираете длину дюбеля соответственно.

Что касается толщины дюбеля по отверстию, то он должен точно подходить. Она должна быть такой же толщины, как сверло, которым вы просверлили отверстие. Он не должен быть больше или толще, иначе не влезет внутрь. Вы не вставляете дюбель в отверстие, вы позволяете ему проскользнуть внутрь и вписаться.

Если дюбель слишком длинный для проделанного для него паза или отверстия, то его можно просто провожать. Дюбельные стержни большие по размеру, их нужно уже обрезать по длине. Если это сквозное отверстие, просто вставьте дюбель до упора, а затем используйте рубанок, чтобы выровнять его до нужного размера. Если он слишком большой, вы можете просто использовать пилу, а затем использовать рубанок или шлифовальную машину, чтобы отрегулировать размер.

Если он меньше по размеру по сравнению с отверстием, то можно использовать древесный наполнитель. Наполнитель заполнит любую длину, на которой отсутствует дюбель. В сквозном отверстии скроет дюбель, в глухом заполнит щели. Тем не менее, наполнитель для дерева не добавляет структурной целостности дереву, в отличие от дюбеля подходящего размера. Это означает, что соединение будет слабее по сравнению с соединением надлежащего размера.

Если вы используете дюбели в глухом отверстии, в них должны быть канавки для выхода воздуха. Вот почему самый распространенный тип дюбелей, которые люди используют в наши дни, — это рифленые. В них уже сделаны канавки, которые помогают воздуху выходить из отверстия. Если вы не позволите воздуху выйти из отверстия и используете для этой цели дюбель, не имеющий отверстий или канавок, он расколет или расколет древесину, когда воздух попытается выйти.

Для сквозных отверстий можно использовать обычный штифт без канавок. Это потому, что воздух может проходить через отверстие и не задерживаться.

Эти рифленые дюбели из твердой древесины от Rhino Industries – отличная покупка, не говоря уже о том, что они высушены в печи и очень прочны. Вы также можете легко найти дюбели в местном домашнем складе.

• При просверливании отверстия для дюбеля используйте приспособление, чтобы сверлить прямо. Вы всегда можете использовать сверлильный станок, но если у вас его нет или он невозможен для проекта, вам придется работать с шаблоном. Эти приспособления можно купить или сделать самостоятельно в домашних условиях.

• Всегда используйте рифленые дюбели для глухих отверстий. Как мы кратко говорили ранее, если вы используете обычный дюбель, который не имеет отверстий для выхода воздуха, он может повредить древесину, часто растрескивая и раскалывая ее.

• Обрезка дюбеля по размеру является обычной практикой, поэтому, если вы обнаружите, что отверстие слишком маленькое для дюбеля, используйте пилу, чтобы вырезать его. Если отверстие не глухое, а сквозное, его можно выстрогать или отшлифовать, если оно чуть больше длины самого отверстия.
